INSTRUKCJA OBSŁUGI SKALERA DTE D1

Transkrypt

1 INSTRUKCJA OBSŁUGI SKALERA DTE D1 Wyłączny Dystrybutor: TPH Pol-Intech Sp. z o.o Łódź, ul. ŁomŜyńska 3 tel./fax , , info@pol-intech.pl Zapraszamy na stronę internetową:

2 SKALER DTE D1 SPIS TREŚCI: A. Instalacja i elementy wyposaŝenia B. Funkcja i działanie C. Sterylizacja i konserwacja D. Środki ostroŝności E. Ochrona środowiska Cechy skalera: 1. Skaler posiada funkcję do leczenia endodontycznego. 2. Aby zapewnić trwałość i wytrzymałość, końcówka pracująca wykonana jest ze stopu tytanowego. 3. Ze skalerem kompatybilne są końcówki SATELEC. 4. Budowa piezo-ceramiczna eliminuje wydzielanie ciepła i wydłuŝa czas uŝytkowania. 5. Kabel pokryty silikonową osłonką jest miękki i trwały. 6. Skaler wyposaŝony jest w 5 końcówek: 2x GD1, 1x GD2, 1x GD3 i 1x PD1. 7. Kontrola elektroniczna oraz automatyczny dobór częstotliwości zapewnia jej stabilność. 8. Skaler posiada doskonałą kontrolę wypływu wody co poprawia komfort pracy. 9. Skaler usuwa kamień, osad i płytkę nazębną szybko i bez uszkodzeń dziąseł i szkliwa. 10. Końcówka skalera jest lekka i mała oraz łatwa w uŝytkowaniu A. Instalacja i elementy wyposaŝenia enia: 1. WPROWADZENIE: Guilin Woodpecker Medical Instrument Co.,LTD. jest wiodącym producentem skalerów ultradźwiękowych piezo. Produkt przeznaczony jest do czyszczenia zębów oraz stosowany jest w leczeniu i zapobieganiu chorobom przyzębia. 2. ELEMENTY URZĄDZENIA: 1. Podstawa urządzenia 2. Zasilacz 3. Pedał noŝny 4. Końcówka pracująca 5. Dysza wodna 6. Kluczyk 7. Instrukcja obsługi

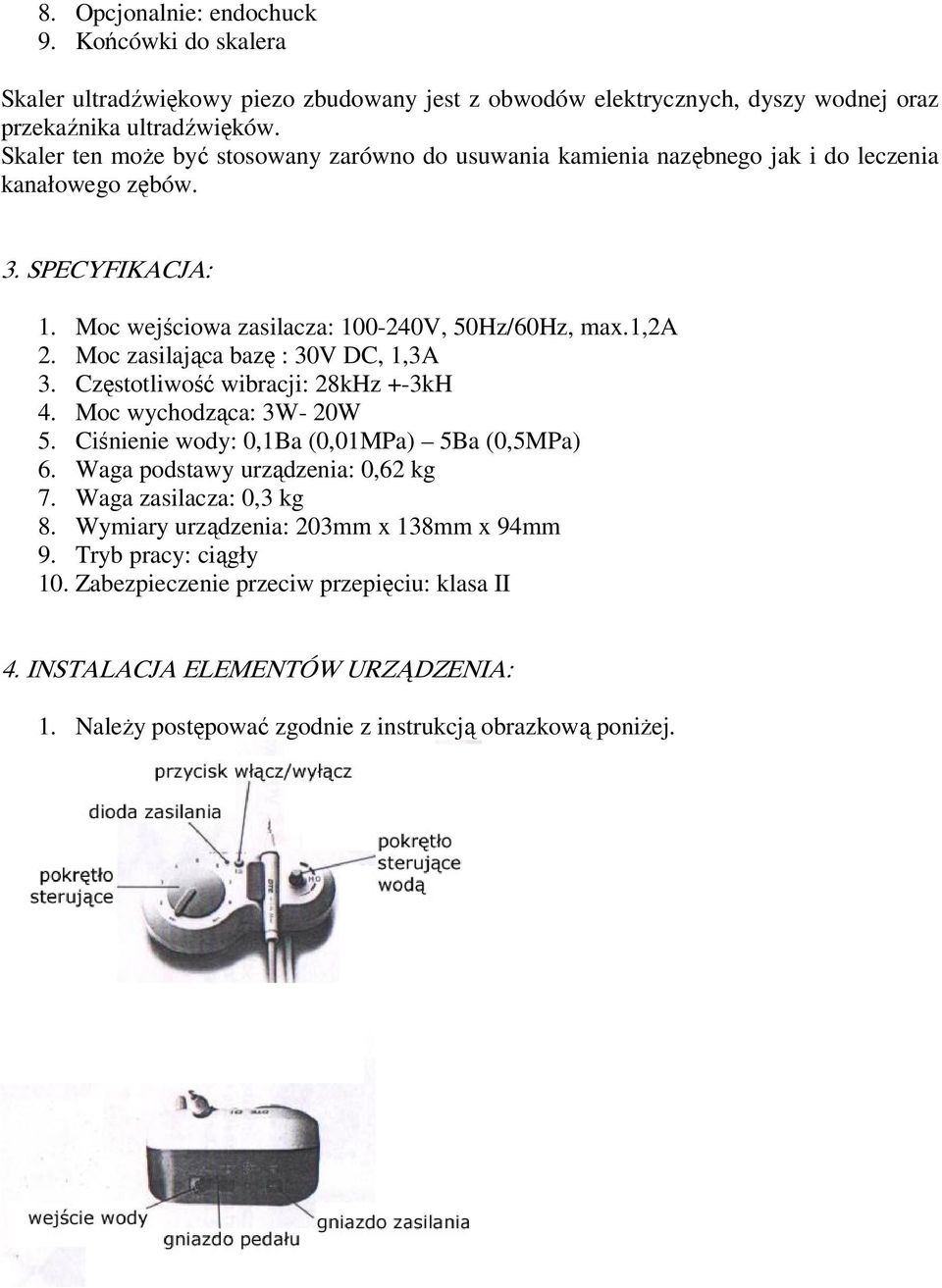

3 8. Opcjonalnie: endochuck 9. Końcówki do skalera Skaler ultradźwiękowy piezo zbudowany jest z obwodów elektrycznych, dyszy wodnej oraz przekaźnika ultradźwięków. Skaler ten moŝe być stosowany zarówno do usuwania kamienia nazębnego jak i do leczenia kanałowego zębów. 3. SPECYFIKACJA: 1. Moc wejściowa zasilacza: V, 50Hz/60Hz, max.1,2a 2. Moc zasilająca bazę : 30V DC, 1,3A 3. Częstotliwość wibracji: 28kHz +-3kH 4. Moc wychodząca: 3W- 20W 5. Ciśnienie wody: 0,1Ba (0,01MPa) 5Ba (0,5MPa) 6. Waga podstawy urządzenia: 0,62 kg 7. Waga zasilacza: 0,3 kg 8. Wymiary urządzenia: 203mm x 138mm x 94mm 9. Tryb pracy: ciągły 10. Zabezpieczenie przeciw przepięciu: klasa II 4. INSTALACJA ELEMENTÓW URZĄDZENIA: 1. NaleŜy postępować zgodnie z instrukcją obrazkową poniŝej.

4 B. Funkcja i działanie: 1. Skaling: a. Po otwarciu pudełka naleŝy sprawdzić, czy znajdują się w nim wszystkie elementy wymienione na liście elementów składowych. b. Bazę urządzenia naleŝy umieścić na płaskiej, stabilnej powierzchni. c. Pokrętło regulacji wody naleŝy ustawić na max. d. Wtyczkę pedała noŝnego naleŝy umieścić w odpowiednim otworze na pedale e. NaleŜy połączyć dyszę wody ze źródłem wody oraz z jej ujściem f. Wtyczkę zasilacza naleŝy podłączyć do bazy a następnie całość podłączyć do źródła zasilania. g. Po włączeniu bazy zapali się kontrolka LED.

5 h. Po wyborze odpowiedniej końcówki skalera naleŝy dokręcić ją kluczem do końcówki pracującej i. Pierwotnie skaler ustawiony jest na najwyŝszą moŝliwą częstotliwość. j. Aby uniknąć przegrzania nie naleŝy dociskać końcówki skalera zbyt długo do powierzchni zęba oraz naleŝy utrzymywać odpowiednio silny strumień wody. k. Aby wybrać wymaganą intensywność wibracji naleŝy uŝyć do tego celu pokrętła regulującego w zaleŝności od wraŝliwości osobniczej pacjenta oraz ilości kamienia nazębnego. l. Aby wybrać natęŝenie strumienia wody naleŝy wcisnąć pedał noŝny co uruchomi końcówkę a następnie pokrętłem regulującym dostosować ilość wody do aktualnych potrzeb. m. Końcówkę pracującą trzyma się uchwytem pisarskim. n. W trakcie pracy końcówki naleŝy uwaŝać, aby nie dotykała ona powierzchni zęba prostopadle aby nie uszkodzić szkliwa lub cementu albo nie uszkodzić końcówki skalera. o. Po zakończonej pracy naleŝy utrzymywać przez około 30sekund włączone chłodzenie wodne aby oczyścić końcówkę. UWAGI! Nie naleŝy ciągnąć końcówki skalera podczas jego pracy. UśYCIE KLUCZA: Klucz jest zaprojektowany w sposób dający pełną kontrolę nad siłą dokręcania oraz stanowi ochronę przed skaleczeniem dokręcaną końcówką. Dalej naleŝy postępować zgodnie z rysunkami poniŝej.

6 C. Sterylizacja i konserwacja: 1. Sterylizacja końcówki pracującej: moŝe ona być sterylizowana kaŝdym neutralnym roztworem czyszczącym odkaŝającym, nie naleŝy sterylizować wysokiej temperaturze i pod ciśnieniem. 2. Sterylizacja końcówek skalera, endochucków i klucza: mogą one być sterylizowane płynami dezynfekcyjnymi lub w myjce ultradźwiękowej. Klucz moŝe być sterylizowany w autoklawie. Niedozwolone jest odkaŝanie końcówek w roztworach jodyny lub glutaraldehydu. D. Środki ostroŝno ności: 1) NaleŜy utrzymywać urządzenie przed i po zabiegu czyste. 2) Końcówka pracująca, końcówka, klucz, kluczyk muszą być sterylizowane kaŝdorazowo przed uŝyciem. 3) Nie naleŝy wykręcać bądź wkręcać końcówki kiedy urządzenie jest włączone. 4) Koniecznym jest upewnienie się, Ŝe końcówka przed pracą jest dobrze zamocowana i leci z niej woda. 5) Kiedy końcówka skalera jest zuŝyta naleŝy wymienić ją na nową. 6) Nie naleŝy na siłę przekręcać końcówek w nieprawidłową stronę. 7) Nie wolno uŝywać źródła wody brudnej konieczne jest podłączenie do czystego źródła wody. 8) Jeśli urządzanie nie jest podłączone do źródła wody z ciśnieniem, poziom wody musi być wyŝszy niŝ głowa pacjenta. 9) W przypadku zawinięcia się przewodu nie naleŝy rozplątywać go uŝywając duŝej siły. 10) Po zakończeniu uŝytkowania naleŝy wyłączyć urządzenie i wyciągnąć wtyczkę zasilającą. 11) NaleŜy uŝywać tylko oryginalnych końcówek dostarczonych przez dystrybutora bądź innych zakupionych u niego. Przeciwwskazania: 1) Zabrania się uŝytkowania urządzenia na pacjencie z hemofilią. 2) Zabrania się uŝytkowania urządzenia przez lekarza bądź na pacjencie z rozrusznikiem serca. 3) Osoby z chorobami serca, kobiety w ciąŝy i dzieci powinni obchodzić się ostroŝnie z urządzeniem. Przechowywanie i transport: 1) Urządzenie powinno się transportować ostroŝnie z dala od źródeł wody w suchym otoczeniu. 2) Nie naleŝy przechowywać urządzenia wraz z produktami łatwopalnymi, wybuchowymi oraz trującymi.

7 3) Skalera nie naleŝy przechowywać w pomieszczeniu gdzie wilgotność przekracza 80% a temperatura jest w przedziale -10 o C +50 o C. 4) Jeśli urządzenie nie jest uŝywane regularnie choć raz na miesiąc naleŝy podłączyć je i pozwolić mu popracować przez 5 minut. 5) NaleŜy unikać za duŝego nasłonecznienia w miejscu pracy urządzenia. E. Ochrona środowiska Produkt nie zawiera substancji szkodliwych i moŝe być normalnie utylizowany zgodnie z ustalonymi przepisami.
