1 WAGI SERII ER

2 Marzec 2007

3 SPIS TREŚCI 1 Uwagi Wstęp Widok ogólny Wyświetlacz Instalacja Klawiatura Symbole na wyświetlaczu Obsługa wagi Programowanie/wywoływanie kodów PLU Programowanie waluty euro Przeliczanie waluty Wywoływanie kodów PLU Menu uŝytkownika WaŜenie towarów Komunikaty o błędach Specyfikacja Opis złącza RS

1 Uwagi Podłączyć wtyczkę przewodu zasilającego do właściwego gniazda zasilającego. Przed rozpoczęciem uŝytkowania waga powinna być włączona co najmniej przez 10 minut.

4 1 Uwagi Podłączyć wtyczkę przewodu zasilającego do właściwego gniazda zasilającego. Przed rozpoczęciem uŝytkowania waga powinna być włączona co najmniej przez 10 minut. W czasie eksploatacji naleŝy przestrzegać podanych niŝej zasad. Nie rozkręcaj wagi. W przypadku uszkodzenia wagi naleŝy skontaktować się z autoryzowanym przedstawicielem firmy CAS. Nie obciąŝaj wagi obciąŝeniem większym niŝ dopuszczalne, określone w specyfikacji wagi. Waga musi być uziemiona. Uziemienie odprowadza ładunki elektrostatyczne i zmniejsza ryzyko uszkodzenia wagi. Wyłączając wtyczkę prądową z gniazda nie ciągnij za kabel zasilający. MoŜe to spowodować poraŝenia prądem. Nie uŝywaj wagi w pobliŝu materiałów łatwopalnych, gdyŝ moŝe to spowodować poŝar. Waga nie moŝe pracować w miejscach o duŝej wilgotności, gdyŝ grozi to niebezpieczeństwem poraŝenia prądem lub uszkodzenia wagi. Nie trzymaj wagi w bezpośrednim nasłonecznieniu lub w pomieszczeniach o wysokich temperaturach. Wtyczkę prądową wciskaj do gniazda ostroŝnie. UŜywaj tylko kable oryginalne. UŜywaj tylko oryginalnych zasilaczy producenta.. 4

5 Poddawaj okresowo wagę do sprawdzenia i przeglądu autoryzowanym przedstawicielom firmy CAS. Unikaj gwałtownych obciąŝeń szalki (rzucania towaru na szalkę), gdyŝ moŝe to spowodować uszkodzenia czujnika tensometrycznego. Nie przenoś wagi chwytając za szalkę. Wagę naleŝy przenosić trzymając ją za spód. Waga powinna być uŝytkowana na stabilnym podłoŝu i w stałych warunkach temperaturowych. Waga musi być wypoziomowana zgodnie ze wskazaniem poziomicy. Unikaj bezpośredniego oddziaływania fal elektromagnetycznych na wagę. DuŜe zakłócenia elektromagnetyczne mogą powodować nieprawidłową pracę wagi. Wyciągaj baterie z wagi, jeśli nie jest ona uŝywana przez dłuŝszy czas. 2 Wstęp Dziękujemy Państwu za zakup elektronicznej wagi kalkulacyjnej CAS ER. Waga została zaprojektowana i wykonana przez koreańską firmę CAS CORPORATION z największą starannością i z myślą o uŝytkowniku. Wierzymy, Ŝe będą Państwo zadowoleni z uŝytkowania wagi. Zawsze naleŝy pamiętać o zasadach bezpieczeństwa podczas instalacji i uŝytkowania wagi a wszelkie problemy, pytania i niejasności prosimy zgłaszać autoryzowanym przedstawicielom firmy CAS. 5

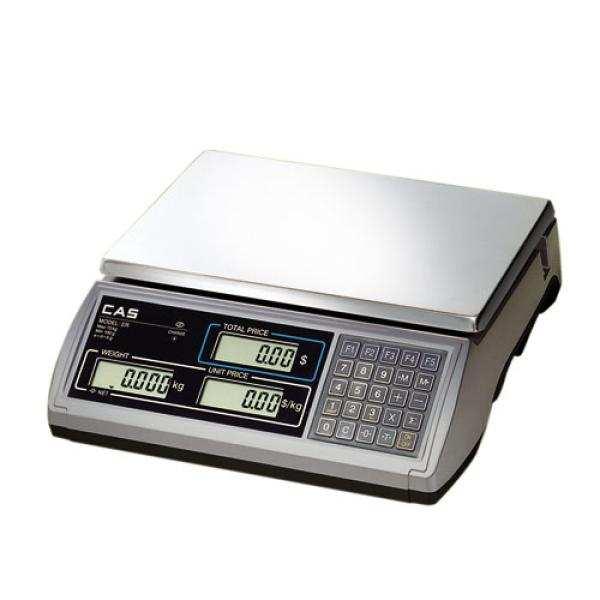

6 3 Widok ogólny Wyświetlacz w obudowie Wyświetlacz na wysięgniku 6

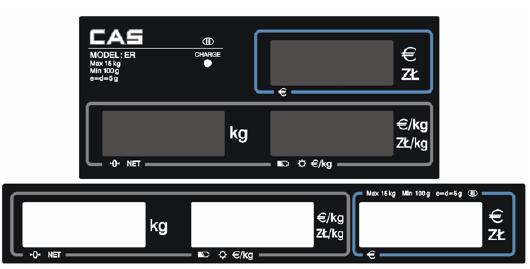

7 4 Wyświetlacz 5 Instalacja 7

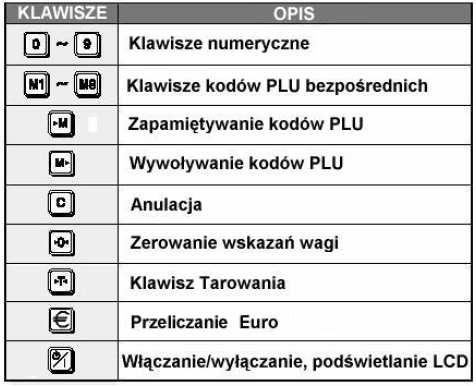

8 6 Klawiatura 8

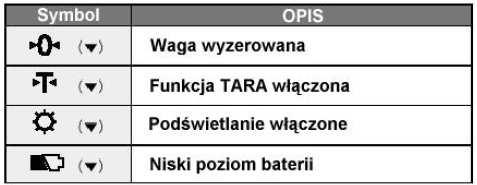

7 Symbole na wyświetlaczu 8 Obsługa wagi Aby włączyć wagę naleŝy nacisnąć klawisz włączania znajdujący na spodzie wagi przy gnieździe przewodu zasilającego.

9 7 Symbole na wyświetlaczu 8 Obsługa wagi Aby włączyć wagę naleŝy nacisnąć klawisz włączania znajdujący na spodzie wagi przy gnieździe przewodu zasilającego. Następnie nacisnąć przycisk ON/OFF na klawiaturze. Po włączeniu nastąpi test wyświetlacza. Przy włączaniu wagi naleŝy upewnić się, Ŝe szalka jest pusta, w przeciwnym wypadku na wyświetlaczu pokaŝe się błąd Err 1. Opis komunikatów o błędach znajduje się na końcu niniejszej instrukcji. Kolejne pojedyncze naciskanie klawisza ON/OFF powoduje włączenie/wyłączenie podświetlania wyświetlacza. Aby wyłączyć wagę naleŝy nacisnąć i przytrzymać przez chwilę przycisk ON/OFF. Dla całkowitego wyłączenia wagi naleŝy skorzystać z przycisku na spodzie wagi. Pod wyświetlaczem wagi znajdują się wskaźniki NET i 0 wskazujące odpowiednio czy waga pracuje z wprowadzoną wartością T czy teŝ nie. W przypadku, gdy na szalce nie znajduje się towar a wyświetlacz wagi pokazuję informacje o masie naleŝy wyzerować wagę uŝywając klawisza 0.. 9

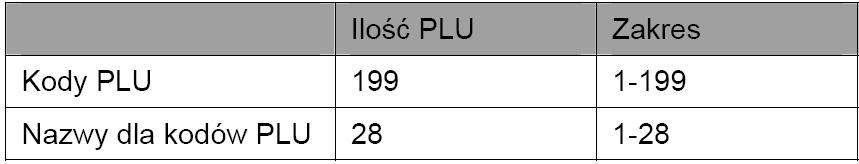

10 8.1 Programowanie/wywoływanie kodów PLU Programowanie kodów PLU 10

cen i naleŝności w walucie EURO. Pojawi się przez chwilę komunikat EURO.

11 8.2 Programowanie waluty euro 8.3 Przeliczanie waluty Naciśnięcie klawisza Euro spowoduje przejście wagi do wskazywania cen i naleŝności w walucie EURO. Pojawi się przez chwilę komunikat EURO. NaleŜy się upewnić, Ŝe kontrolka Euro jest zapalona. Aby powrócić do trybu wskazywanie w ZŁ, naleŝy ponownie nacisnąć klawisz EURO. Kontrolka Euro powinna zgasnąć. 11

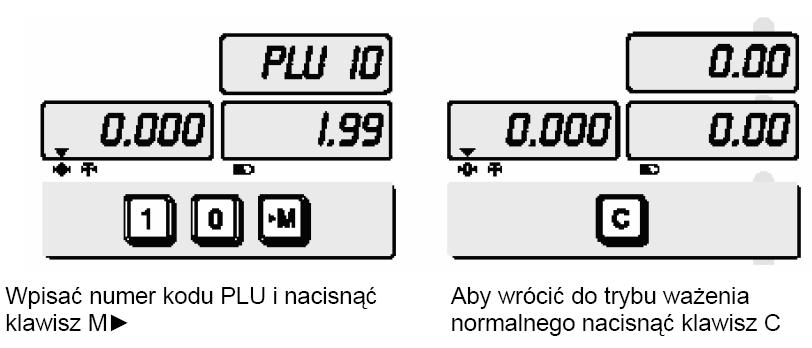

12 8.4 Wywoływanie kodów PLU Wywoływanie kodów PLU pośrednie Wywoływanie kodów PLU bezpośrednie 12

13 8.5 Menu uŝytkownika Klawiszem 0. naleŝy zmieniać kolejne funkcje, słuŝy takŝe do zatwierdzenia ustawień. Klawiszem T naleŝy zmieniać ustawienia w kolejnych funkcjach. Automatyczne wyłączanie Jest to czas, po którym nieuŝywana waga samoczynnie się wyłączy. Funkcja wykorzystywana dla oszczędności napięcia w akumulatorach. 13

Czas podświetlania ustawia się w menu uŝytkownika.

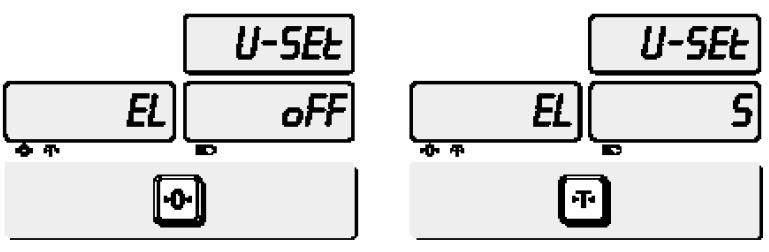

14 Podświetlanie wyświetlacza - opcja Funkcja dostępna w opcji. Naciśnięcie klawisz ON/OFF powoduje włączenie podświetlania. Czas podświetlania ustawia się w menu uŝytkownika. Klawiszem ZERO wybrać funkcję podświetlania, klawiszem T ustawić odpowiednią wartość z tabelki. Zatwierdzić klawiszem ZERO 8.6 WaŜenie towarów 14

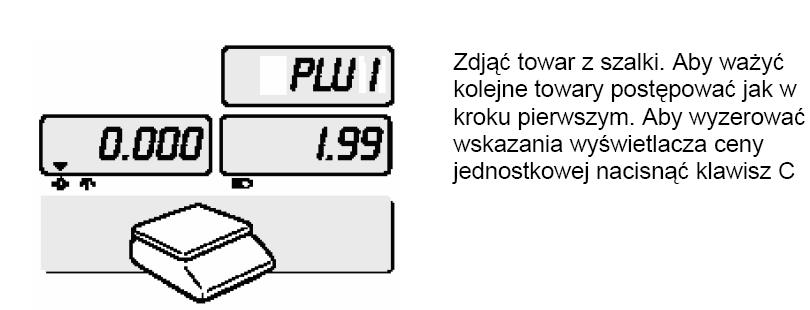

15 UŜycie kodów PLU bezpośrednich 15

16 UŜycie kodów PLU pośrednich 16

17 Tarowanie TARA jest masą pojemnika uŝytego do waŝenie towaru. Naciśniecie klawisza T po połoŝeniu na szalkę pojemnika powoduje wyświetlenie na wyświetlaczu wartości zero. 17

18 9 Komunikaty o błędach 18

19 10 Specyfikacja 19

11 Opis złącza RS - 232 KASY NOVITUS (OPTIMUS IC)

20 11 Opis złącza RS KASY NOVITUS (OPTIMUS IC) złącze RJ45 CAS ER złącze DB9 męski GND 8 7 RxD 2 2 TxD

21 NOTATKI 21

22 22

Usuwanie zuŝytych urządzeń Po zakończeniu okresu uŝytkowania nie wolno usuwać niniejszego produktu poprzez normalne odpady komunalne, lecz naleŝy go oddać do punktu zbiórki i recyklingu urządzeń

23 Usuwanie zuŝytych urządzeń Po zakończeniu okresu uŝytkowania nie wolno usuwać niniejszego produktu poprzez normalne odpady komunalne, lecz naleŝy go oddać do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Informuje o tym symbol umieszczony na produkcie, instrukcji obsługi lub opakowaniu. Zastosowane w urządzeniu tworzywa nadają się do powtórnego uŝycia zgodnie z ich oznaczeniem. Dzięki powtórnemu uŝyciu, wykorzystaniu materiałów lub innym formom wykorzystania zuŝytych urządzeń wnoszą Państwo istotny wkład w ochronę naszego środowiska. Informacji o właściwym punkcie usuwania zuŝytych urządzeń udzieli Państwu administracja gminna. Specyfikacja moŝe ulec zmianie bez konieczności powiadamiania przez Producenta. 23

24 Oferta NOVITUS SA obejmuje: NOVITUS SA Nowy Sącz ul. Nawojowska 118 tel. (018) fax (018) Pomoc techniczna w zakresie wag: (018) info@novitus.pl infolinia:
