Hala technologiczna IBWCh - reaktor do syntezy polimeru. Schemat technologiczny zespołu do polimeryzacji metodą sekwencyjną w skali 30 l - IBWCh

Transkrypt

1

2 POIG /09 Hala technologiczna IBWCh - reaktor do syntezy polimeru Schemat technologiczny zespołu do polimeryzacji metodą sekwencyjną w skali 30 l - IBWCh Projekt badawczy strategiczny POIG /09

3 Linia do włóknin spunbonded - IBWCh Projekt zamawiany PBZ-MNiSW-01/II/2007 Projekt kluczowy POIG / Linia do włóknin meltblown Polmatex Cenaro Linia formowania włókien na mokro - IBWCh Rozciągarka do włókien IBWCh

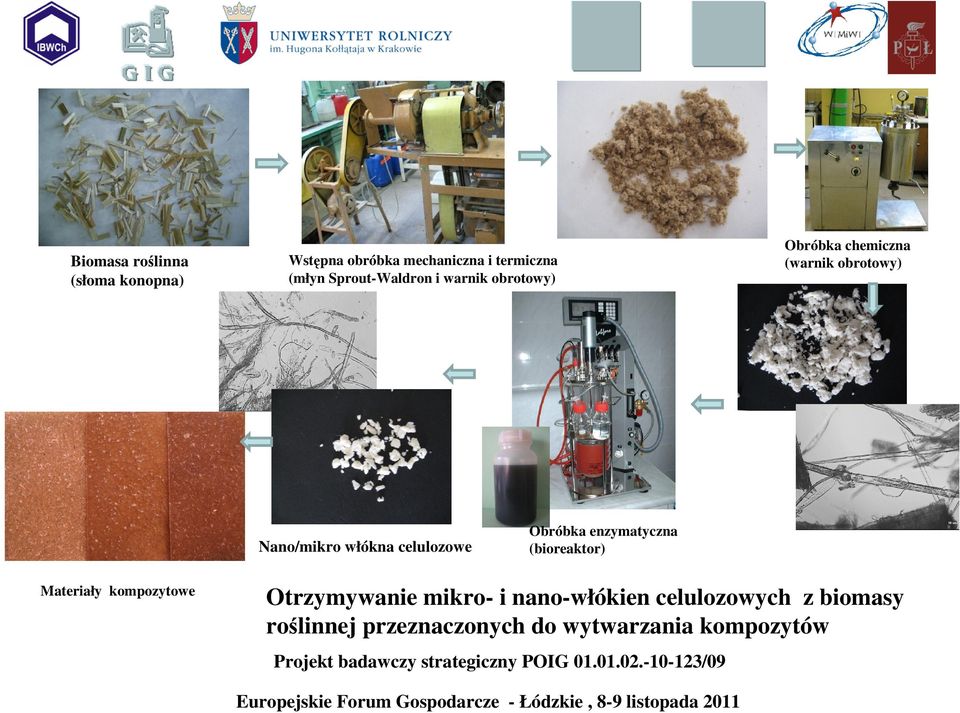

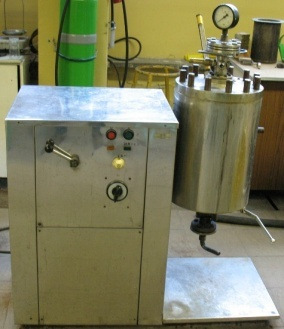

4 Biomasa roślinna (słoma konopna) Wstępna obróbka mechaniczna i termiczna (młyn Sprout-Waldron i warnik obrotowy) Obróbka chemiczna (warnik obrotowy) Nano/mikro włókna celulozowe Obróbka enzymatyczna (bioreaktor) Materiały kompozytowe Otrzymywanie mikro- i nano-włókien celulozowych z biomasy roślinnej przeznaczonych do wytwarzania kompozytów Projekt badawczy strategiczny POIG /09

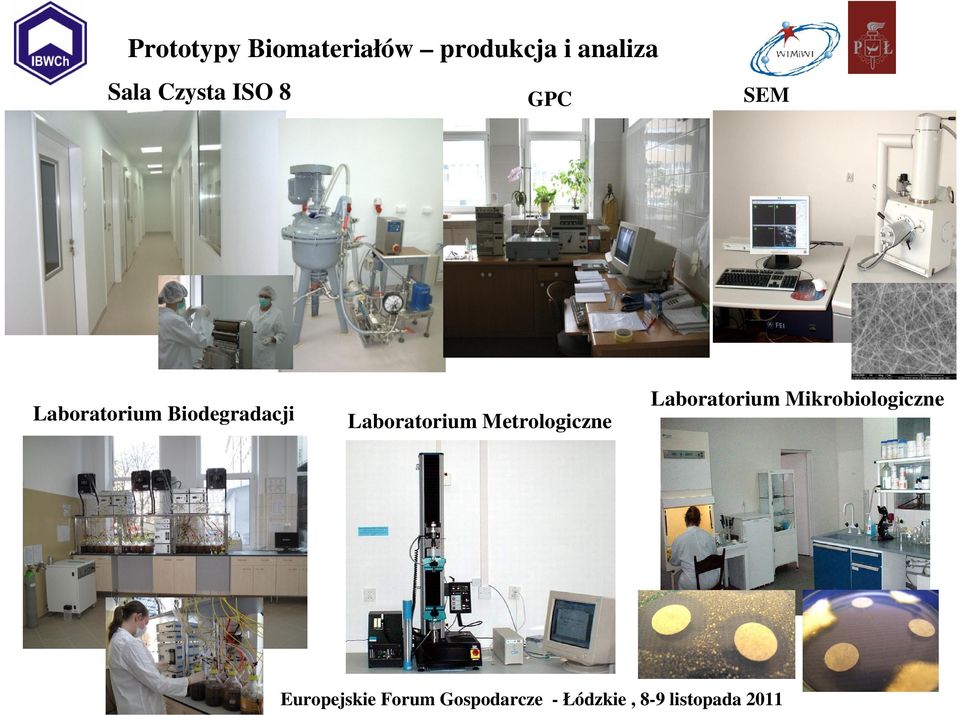

5 Prototypy Biomateriałów produkcja i analiza Sala Czysta ISO 8 GPC SEM Laboratorium Biodegradacji Laboratorium Metrologiczne Laboratorium Mikrobiologiczne

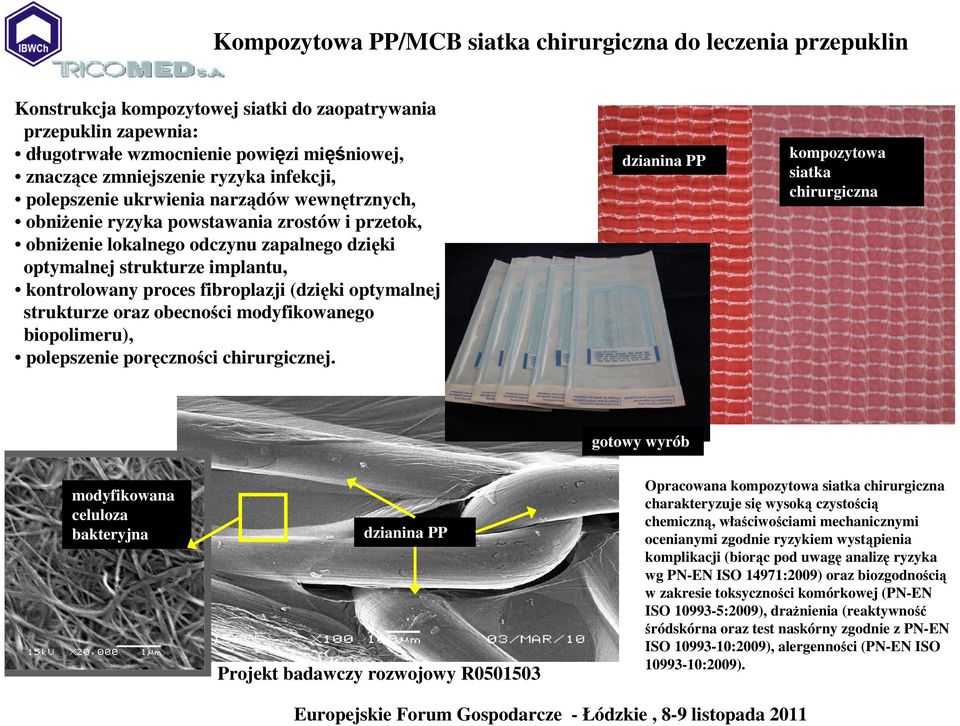

6 Kompozytowa PP/MCB siatka chirurgiczna do leczenia przepuklin Konstrukcja kompozytowej siatki do zaopatrywania przepuklin zapewnia: długotrwałe wzmocnienie powięzi mięśniowej, znaczące zmniejszenie ryzyka infekcji, polepszenie ukrwienia narządów wewnętrznych, obniżenie ryzyka powstawania zrostów i przetok, obniżenie lokalnego odczynu zapalnego dzięki optymalnej strukturze implantu, kontrolowany proces fibroplazji (dzięki optymalnej strukturze oraz obecności modyfikowanego biopolimeru), polepszenie poręczności chirurgicznej. dzianina PP kompozytowa siatka chirurgiczna gotowy wyrób modyfikowana celuloza bakteryjna dzianina PP Projekt badawczy rozwojowy R Opracowana kompozytowa siatka chirurgiczna charakteryzuje się wysoką czystością chemiczną, właściwościami mechanicznymi ocenianymi zgodnie ryzykiem wystąpienia komplikacji (biorąc pod uwagę analizę ryzyka wg PN-EN ISO 14971:2009) oraz biozgodnością w zakresie toksyczności komórkowej (PN-EN ISO :2009), drażnienia (reaktywność śródskórna oraz test naskórny zgodnie z PN-EN ISO :2009), alergenności (PN-EN ISO :2009).

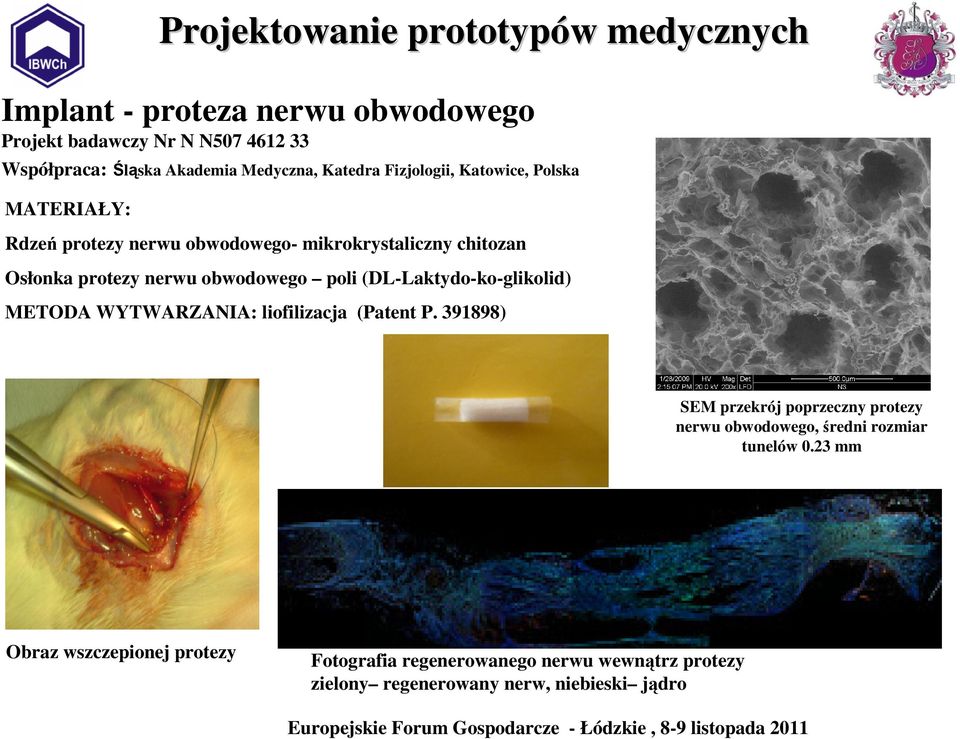

7 Projektowanie prototypów w medycznych Implant - proteza nerwu obwodowego Projekt badawczy Nr N N Współpraca:Śląska Akademia Medyczna, Katedra Fizjologii, Katowice, Polska MATERIAŁY: Rdzeń protezy nerwu obwodowego- mikrokrystaliczny chitozan Osłonka protezy nerwu obwodowego poli (DL-Laktydo-ko-glikolid) METODA WYTWARZANIA: liofilizacja (Patent P ) SEM przekrój poprzeczny protezy nerwu obwodowego, średni rozmiar tunelów 0.23 mm Obraz wszczepionej protezy Fotografia regenerowanego nerwu wewnątrz protezy zielony regenerowany nerw, niebieski jądro

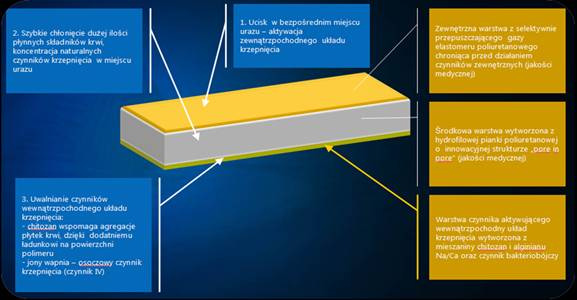

8 TROMBOGUARD Badania kliniczne opatrunku TROMBOGUARD Opatrunek po 3 minutach aplikacji Prawa- TROMBOGUARD, Lewa- Surgicel Schemat działania ania opatrunku TROMBOGUARD OGUARD Opatrunek po 2 dniach aplikacji Prawa- TROMBOGUARD, Lewa- Surgicel Projekt celowy Nr 236/BO/C Współpraca: Wojskowy Instytut Medyczny, Warszawa, Polska

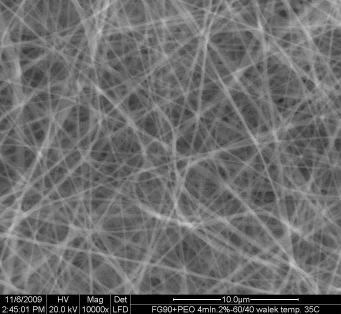

9 BIOMATERIAŁY INŻYNIERIA TKANKOWA Wytwarzanie nanowłókien metodą elektroprzędzenia: celuloza, chitozan, dibutyrylochityna, fibroina Wytwarzanie nanowłóknin z biopolimerów metodą elektroprzędzenia Siatki chirurgiczne z nanopowłokami z biopolimerów 3D rusztowania do hodowli komórek Projekt zamawiany PBZ-MNiSW-01/II/ µm

10 Cebula i por okrywane na zimę Cebula po przezimowaniu Por po przezimowaniu Kwitnienie truskawek pod włókniną melt-blown IBWCh Projekt zamawiany PBZ-MNiSW-01/II/2007 Projekt kluczowy POIG / r. Doniczki Bionolle z włókniny spun-bonded r. Ogórki po zdjęciu osłon bezpośrednich r r.

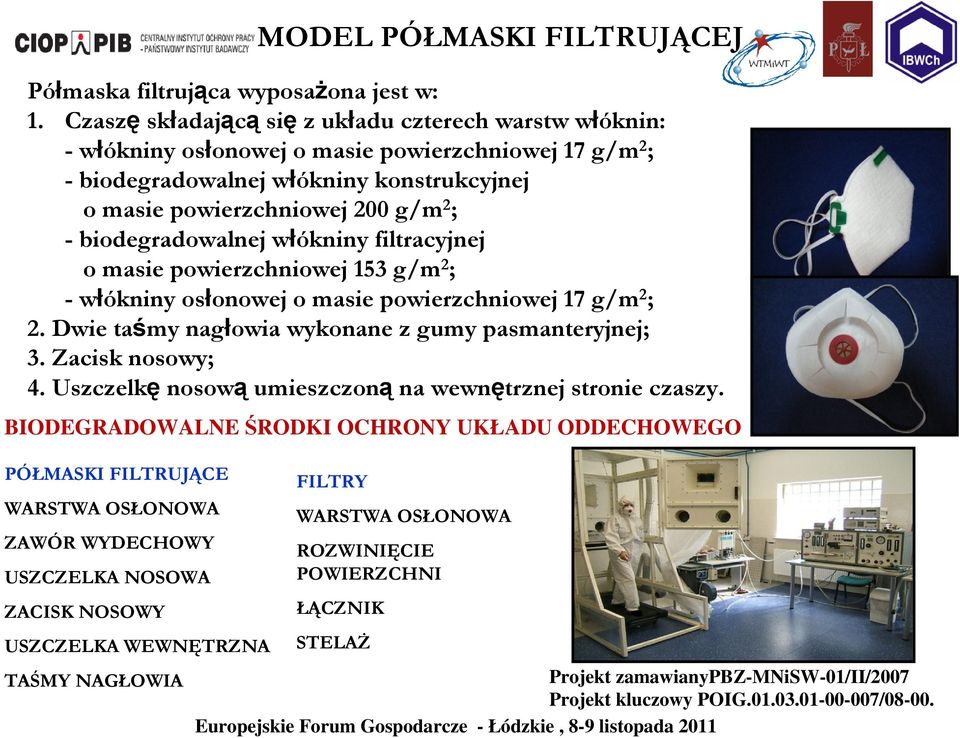

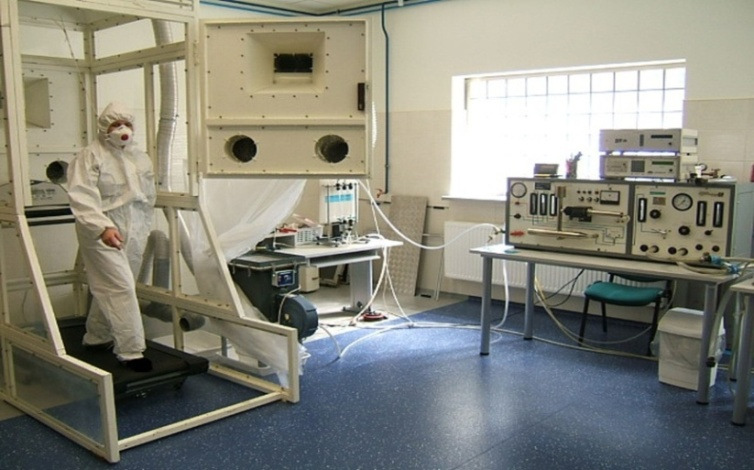

11 MODEL PÓŁMASKI FILTRUJĄCEJ Półmaska filtrująca wyposażona jest w: 1. Czaszę składającą się z układu czterech warstw włóknin: - włókniny osłonowej o masie powierzchniowej 17 g/m 2 ; - biodegradowalnej włókniny konstrukcyjnej o masie powierzchniowej 200 g/m 2 ; - biodegradowalnej włókniny filtracyjnej o masie powierzchniowej 153 g/m 2 ; - włókniny osłonowej o masie powierzchniowej 17 g/m 2 ; 2. Dwie taśmy nagłowia wykonane z gumy pasmanteryjnej; 3. Zacisk nosowy; 4. Uszczelkę nosową umieszczoną na wewnętrznej stronie czaszy. BIODEGRADOWALNE ŚRODKI OCHRONY UKŁADU ODDECHOWEGO PÓŁMASKI FILTRUJĄCE WARSTWA OSŁONOWA ZAWÓR WYDECHOWY USZCZELKA NOSOWA ZACISK NOSOWY USZCZELKA WEWNĘTRZNA TAŚMY NAGŁOWIA FILTRY WARSTWA OSŁONOWA ROZWINIĘCIE POWIERZCHNI ŁĄCZNIK STELAŻ Projekt zamawianypbz-mnisw-01/ii/2007 Projekt kluczowy POIG /08-00.

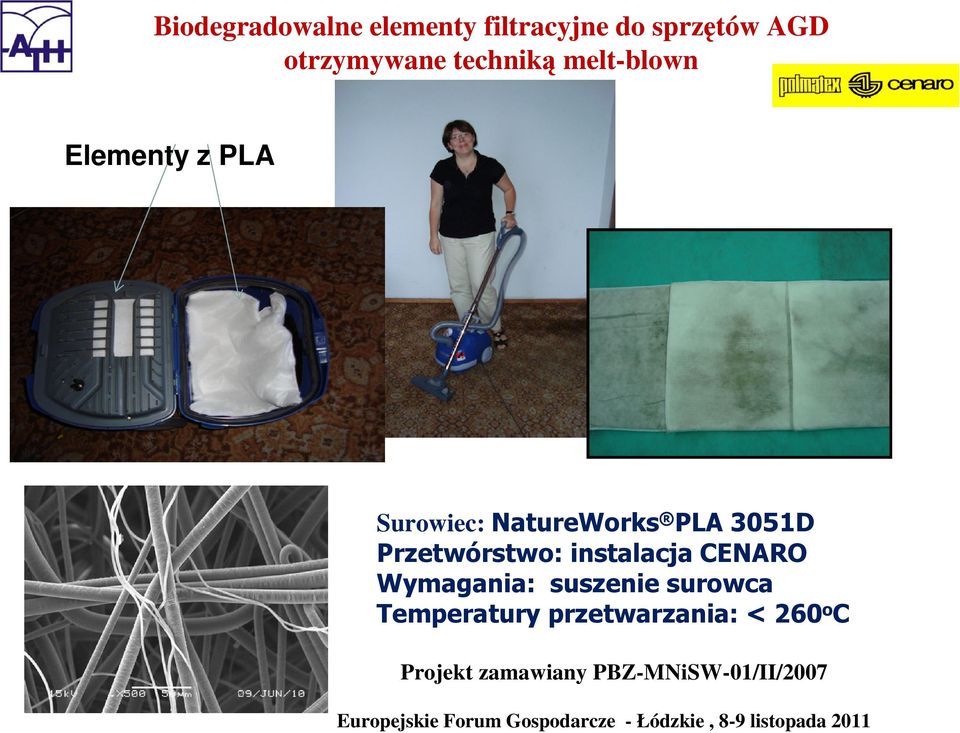

12 Biodegradowalne elementy filtracyjne do sprzętów AGD otrzymywane techniką melt-blown Elementy z PLA Surowiec: NatureWorks PLA 3051D Przetwórstwo: instalacja CENARO Wymagania: suszenie surowca Temperatury przetwarzania: < 260 o C Projekt zamawiany PBZ-MNiSW-01/II/2007

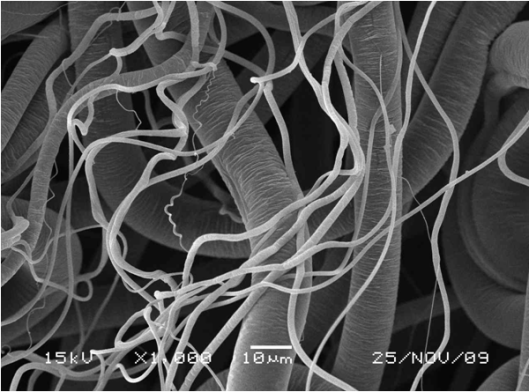

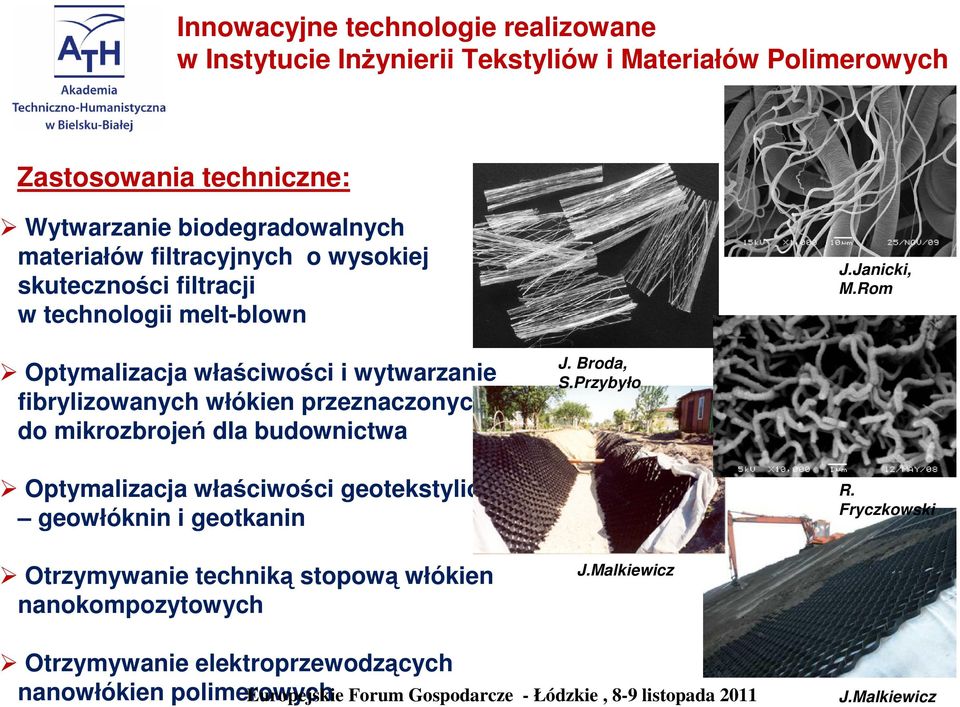

13 Innowacyjne technologie realizowane w Instytucie Inżynierii Tekstyliów i Materiałów Polimerowych Zastosowania techniczne: Wytwarzanie biodegradowalnych materiałów filtracyjnych o wysokiej skuteczności filtracji w technologii melt-blown J.Janicki, M.Rom Optymalizacja właściwości i wytwarzanie fibrylizowanych włókien przeznaczonych do mikrozbrojeń dla budownictwa J. Broda, S.Przybyło Optymalizacja właściwości geotekstyliów geowłóknin i geotkanin R. Fryczkowski Otrzymywanie techniką stopową włókien nanokompozytowych J.Malkiewicz Otrzymywanie elektroprzewodzących nanowłókien polimerowych J.Malkiewicz
