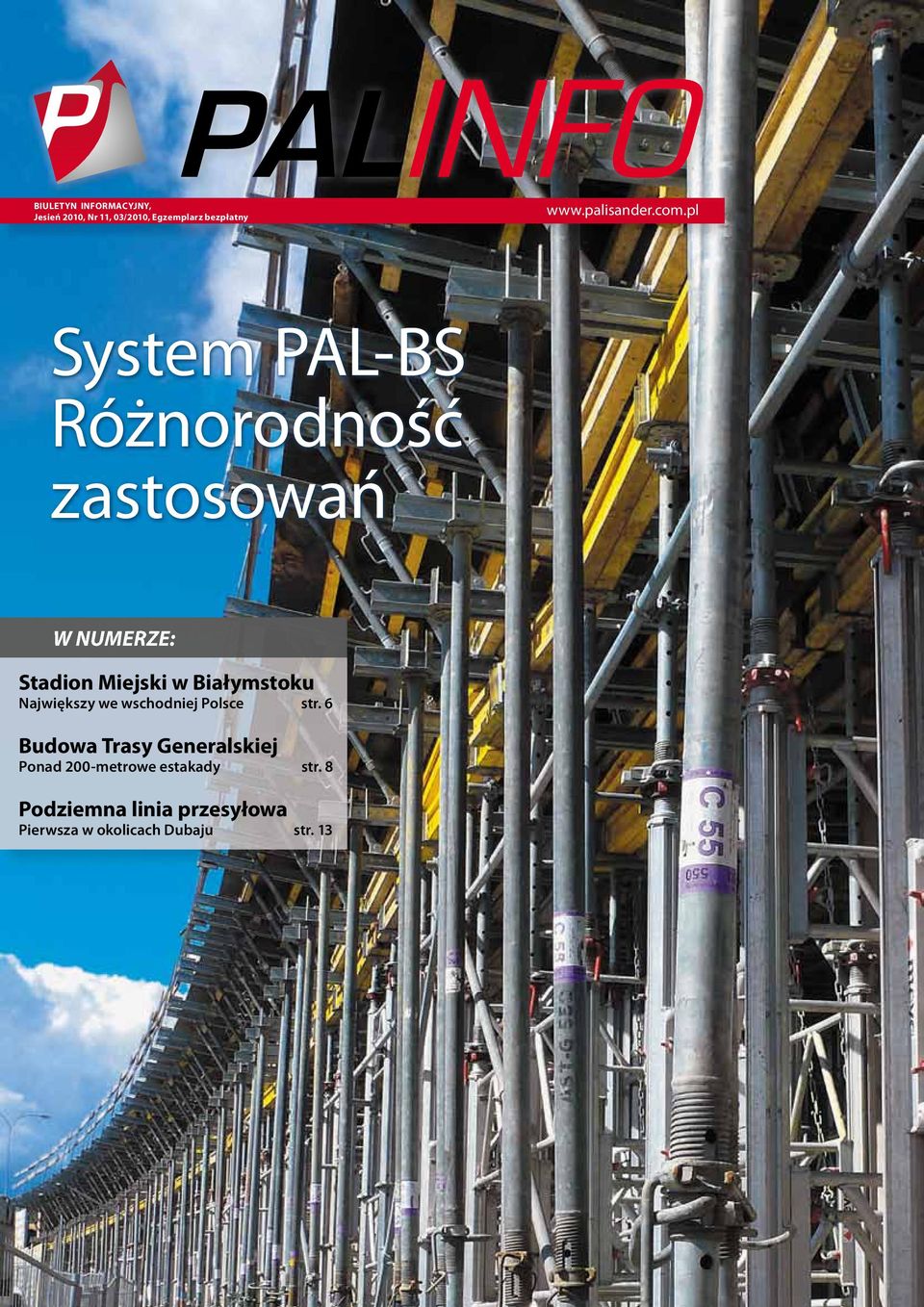

1 BIULETYN INFORMACYJNY, Jesień 2010, Nr 11, 03/2010, Egzemplarz bezpłatny System PAL-BS Różnorodność zastosowań W NUMERZE: Stadion Miejski w Białymstoku Największy we wschodniej Polsce str. 6 Budowa Trasy Generalskiej Ponad 200-metrowe estakady str. 8 Podziemna linia przesyłowa Pierwsza w okolicach Dubaju str. 13

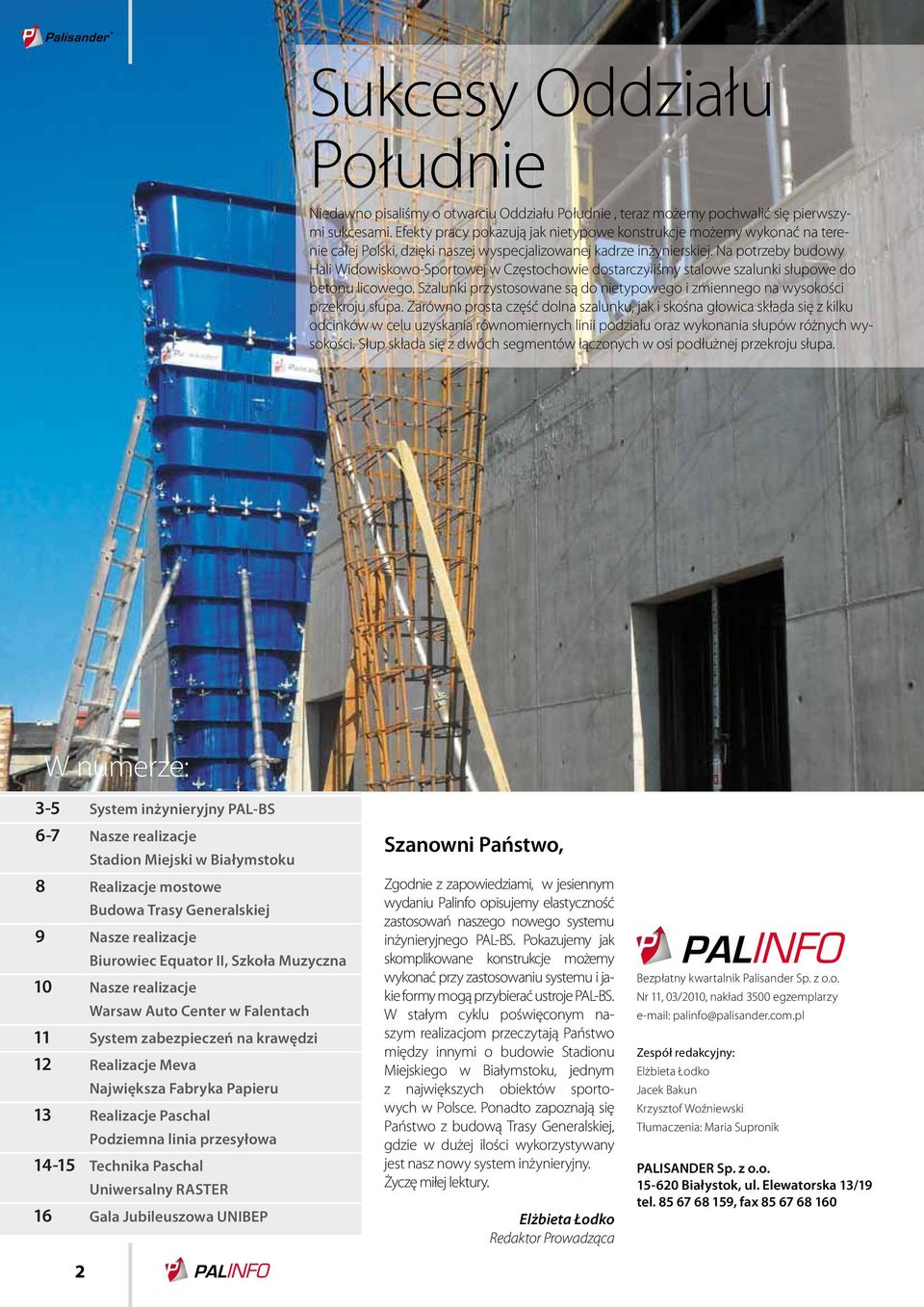

2 Sukcesy Oddziału Południe Niedawno pisaliśmy o otwarciu Oddziału Południe, teraz możemy pochwalić się pierwszymi sukcesami. Efekty pracy pokazują jak nietypowe konstrukcje możemy wykonać na terenie całej Polski, dzięki naszej wyspecjalizowanej kadrze inżynierskiej. Na potrzeby budowy Hali Widowiskowo-Sportowej w Częstochowie dostarczyliśmy stalowe szalunki słupowe do betonu licowego. Szalunki przystosowane są do nietypowego i zmiennego na wysokości przekroju słupa. Zarówno prosta część dolna szalunku, jak i skośna głowica składa się z kilku odcinków w celu uzyskania równomiernych linii podziału oraz wykonania słupów różnych wysokości. Słup składa się z dwóch segmentów łączonych w osi podłużnej przekroju słupa. W numerze: 3-5 System inżynieryjny PAL-BS 6-7 Nasze realizacje Stadion Miejski w Białymstoku 8 Realizacje mostowe Budowa Trasy Generalskiej 9 Nasze realizacje Biurowiec Equator II, Szkoła Muzyczna 10 Nasze realizacje Warsaw Auto Center w Falentach 11 System zabezpieczeń na krawędzi 12 Realizacje Meva Największa Fabryka Papieru 13 Realizacje Paschal Podziemna linia przesyłowa Technika Paschal Uniwersalny RASTER 16 Gala Jubileuszowa UNIBEP 2 Szanowni Państwo, Zgodnie z zapowiedziami, w jesiennym wydaniu Palinfo opisujemy elastyczność zastosowań naszego nowego systemu inżynieryjnego PAL-BS. Pokazujemy jak skomplikowane konstrukcje możemy wykonać przy zastosowaniu systemu i jakie formy mogą przybierać ustroje PAL-BS. W stałym cyklu poświęconym naszym realizacjom przeczytają Państwo między innymi o budowie Stadionu Miejskiego w Białymstoku, jednym z największych obiektów sportowych w Polsce. Ponadto zapoznają się Państwo z budową Trasy Generalskiej, gdzie w dużej ilości wykorzystywany jest nasz nowy system inżynieryjny. Życzę miłej lektury. Elżbieta Łodko Redaktor Prowadząca Bezpłatny kwartalnik Palisander Sp. z o.o. Nr 11, 03/2010, nakład 3500 egzemplarzy palinfo@palisander.com.pl Zespół redakcyjny: Elżbieta Łodko Jacek Bakun Krzysztof Woźniewski Tłumaczenia: Maria Supronik PALISANDER Sp. z o.o Białystok, ul. Elewatorska 13/19 tel , fax

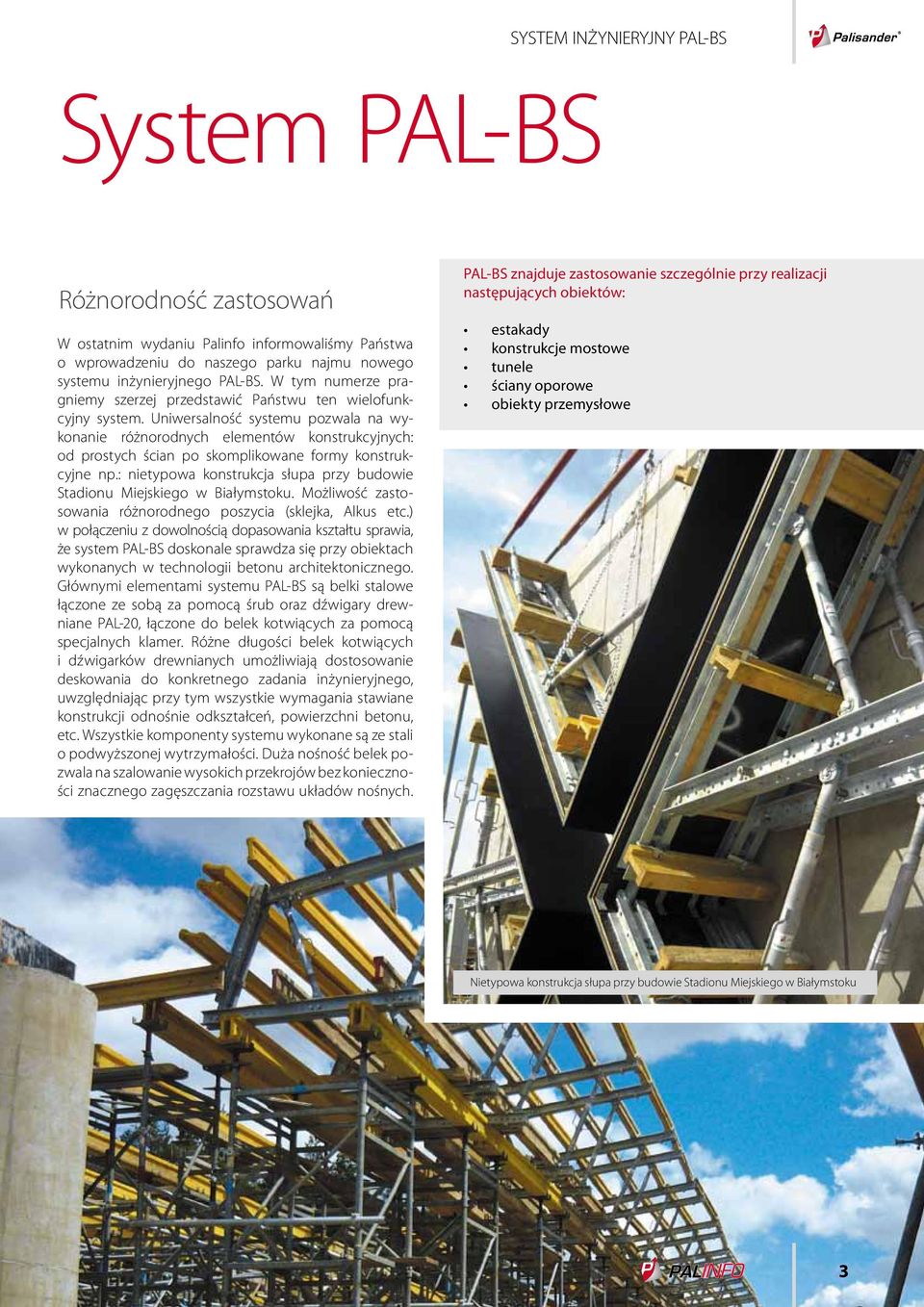

3 SYSTEM INŻYNIERYJNY PAL-BS System PAL-BS Różnorodność zastosowań W ostatnim wydaniu Palinfo informowaliśmy Państwa o wprowadzeniu do naszego parku najmu nowego systemu inżynieryjnego PAL-BS. W tym numerze pragniemy szerzej przedstawić Państwu ten wielofunkcyjny system. Uniwersalność systemu pozwala na wykonanie różnorodnych elementów konstrukcyjnych: od prostych ścian po skomplikowane formy konstrukcyjne np.: nietypowa konstrukcja słupa przy budowie Stadionu Miejskiego w Białymstoku. Możliwość zastosowania różnorodnego poszycia (sklejka, Alkus etc.) w połączeniu z dowolnością dopasowania kształtu sprawia, że system PAL-BS doskonale sprawdza się przy obiektach wykonanych w technologii betonu architektonicznego. Głównymi elementami systemu PAL-BS są belki stalowe łączone ze sobą za pomocą śrub oraz dźwigary drewniane PAL-20, łączone do belek kotwiących za pomocą specjalnych klamer. Różne długości belek kotwiących i dźwigarków drewnianych umożliwiają dostosowanie deskowania do konkretnego zadania inżynieryjnego, uwzględniając przy tym wszystkie wymagania stawiane konstrukcji odnośnie odkształceń, powierzchni betonu, etc. Wszystkie komponenty systemu wykonane są ze stali o podwyższonej wytrzymałości. Duża nośność belek pozwala na szalowanie wysokich przekrojów bez konieczności znacznego zagęszczania rozstawu układów nośnych. PAL-BS znajduje zastosowanie szczególnie przy realizacji następujących obiektów: estakady konstrukcje mostowe tunele ściany oporowe obiekty przemysłowe Nietypowa konstrukcja słupa przy budowie Stadionu Miejskiego w Białymstoku 3

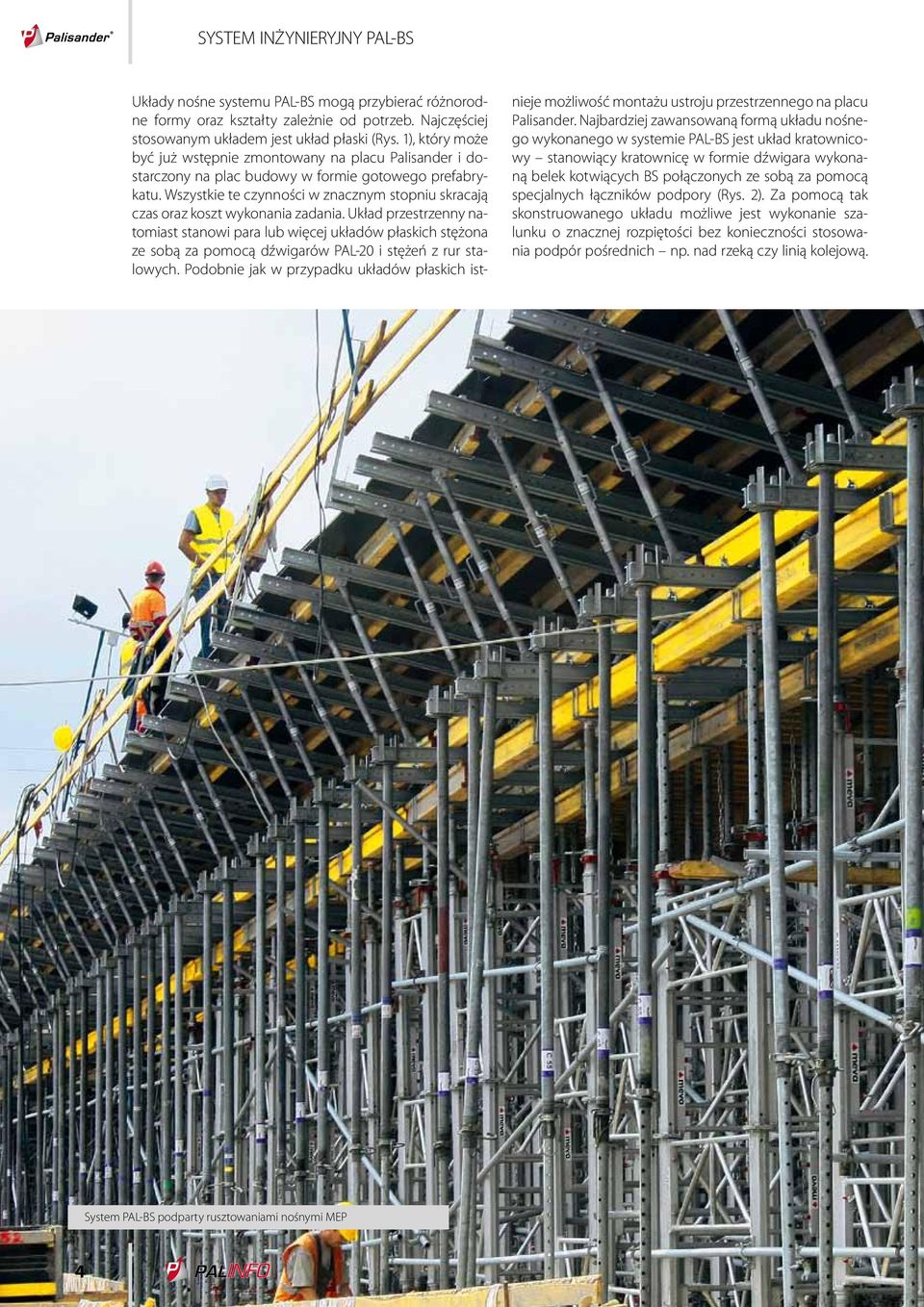

4 SYSTEM INŻYNIERYJNY PAL-BS Układy nośne systemu PAL-BS mogą przybierać różnorodne formy oraz kształty zależnie od potrzeb. Najczęściej stosowanym układem jest układ płaski (Rys. 1), który może być już wstępnie zmontowany na placu Palisander i dostarczony na plac budowy w formie gotowego prefabrykatu. Wszystkie te czynności w znacznym stopniu skracają czas oraz koszt wykonania zadania. Układ przestrzenny natomiast stanowi para lub więcej układów płaskich stężona ze sobą za pomocą dźwigarów PAL-20 i stężeń z rur stalowych. Podobnie jak w przypadku układów płaskich istnieje możliwość montażu ustroju przestrzennego na placu Palisander. Najbardziej zawansowaną formą układu nośnego wykonanego w systemie PAL-BS jest układ kratownicowy stanowiący kratownicę w formie dźwigara wykonaną belek kotwiących BS połączonych ze sobą za pomocą specjalnych łączników podpory (Rys. 2). Za pomocą tak skonstruowanego układu możliwe jest wykonanie szalunku o znacznej rozpiętości bez konieczności stosowania podpór pośrednich np. nad rzeką czy linią kolejową. System PAL-BS podparty rusztowaniami nośnymi MEP 4

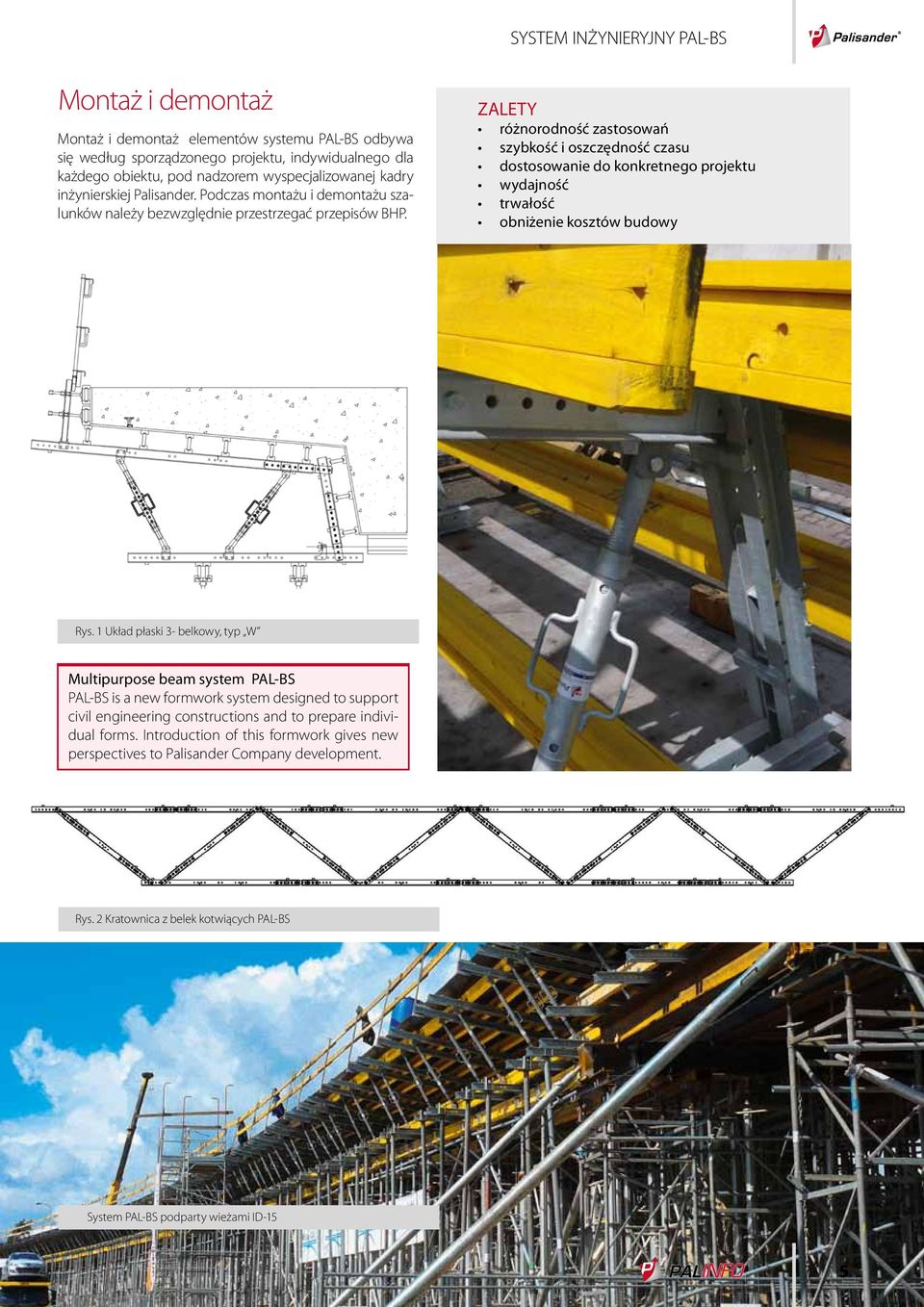

5 SYSTEM INŻYNIERYJNY PAL-BS Montaż i demontaż Montaż i demontaż elementów systemu PAL-BS odbywa się według sporządzonego projektu, indywidualnego dla każdego obiektu, pod nadzorem wyspecjalizowanej kadry inżynierskiej Palisander. Podczas montażu i demontażu szalunków należy bezwzględnie przestrzegać przepisów BHP. ZALETY różnorodność zastosowań szybkość i oszczędność czasu dostosowanie do konkretnego projektu wydajność trwałość obniżenie kosztów budowy Rys. 1 Układ płaski 3- belkowy, typ W Multipurpose beam system PAL-BS PAL-BS is a new formwork system designed to support civil engineering constructions and to prepare individual forms. Introduction of this formwork gives new perspectives to Palisander Company development. Rys. 2 Kratownica z belek kotwiących PAL-BS System PAL-BS podparty wieżami ID-15 5

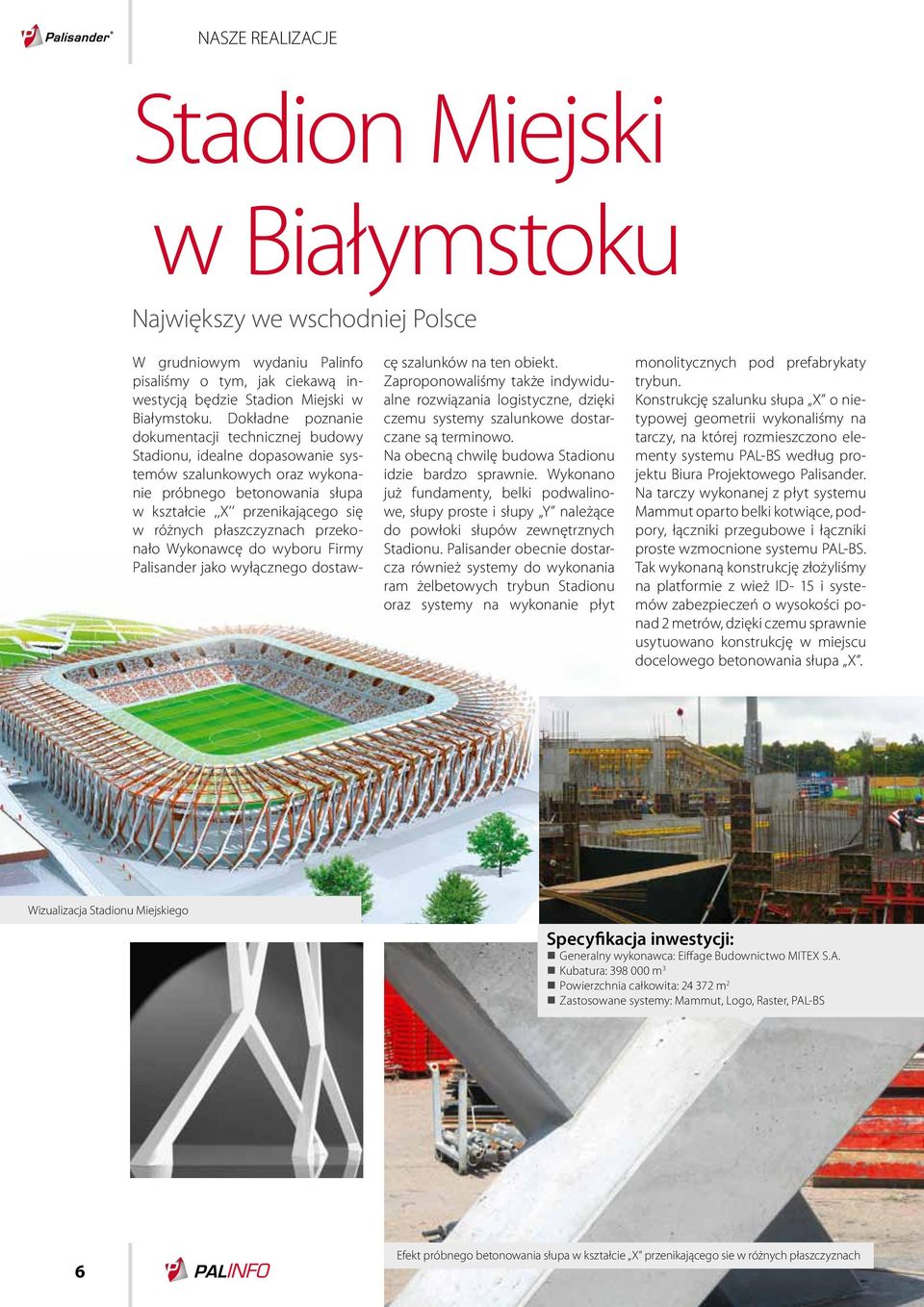

6 NASZE REALIZACJE Stadion Miejski w Białymstoku Największy we wschodniej Polsce W grudniowym wydaniu Palinfo pisaliśmy o tym, jak ciekawą inwestycją będzie Stadion Miejski w Białymstoku. Dokładne poznanie dokumentacji technicznej budowy Stadionu, idealne dopasowanie systemów szalunkowych oraz wykonanie próbnego betonowania słupa w kształcie,,x przenikającego się w różnych płaszczyznach przekonało Wykonawcę do wyboru Firmy Palisander jako wyłącznego dostawcę szalunków na ten obiekt. Zaproponowaliśmy także indywidualne rozwiązania logistyczne, dzięki czemu systemy szalunkowe dostarczane są terminowo. Na obecną chwilę budowa Stadionu idzie bardzo sprawnie. Wykonano już fundamenty, belki podwalinowe, słupy proste i słupy Y należące do powłoki słupów zewnętrznych Stadionu. Palisander obecnie dostarcza również systemy do wykonania ram żelbetowych trybun Stadionu oraz systemy na wykonanie płyt monolitycznych pod prefabrykaty trybun. Konstrukcję szalunku słupa X o nietypowej geometrii wykonaliśmy na tarczy, na której rozmieszczono elementy systemu PAL-BS według projektu Biura Projektowego Palisander. Na tarczy wykonanej z płyt systemu Mammut oparto belki kotwiące, podpory, łączniki przegubowe i łączniki proste wzmocnione systemu PAL-BS. Tak wykonaną konstrukcję złożyliśmy na platformie z wież ID- 15 i systemów zabezpieczeń o wysokości ponad 2 metrów, dzięki czemu sprawnie usytuowano konstrukcję w miejscu docelowego betonowania słupa X. Wizualizacja Stadionu Miejskiego Specyfikacja inwestycji: Generalny wykonawca: Eiffage Budownictwo MITEX S.A. Kubatura: m 3 Powierzchnia całkowita: m 2 Zastosowane systemy: Mammut, Logo, Raster, PAL-BS 6 Efekt próbnego betonowania słupa w kształcie X przenikającego sie w różnych płaszczyznach

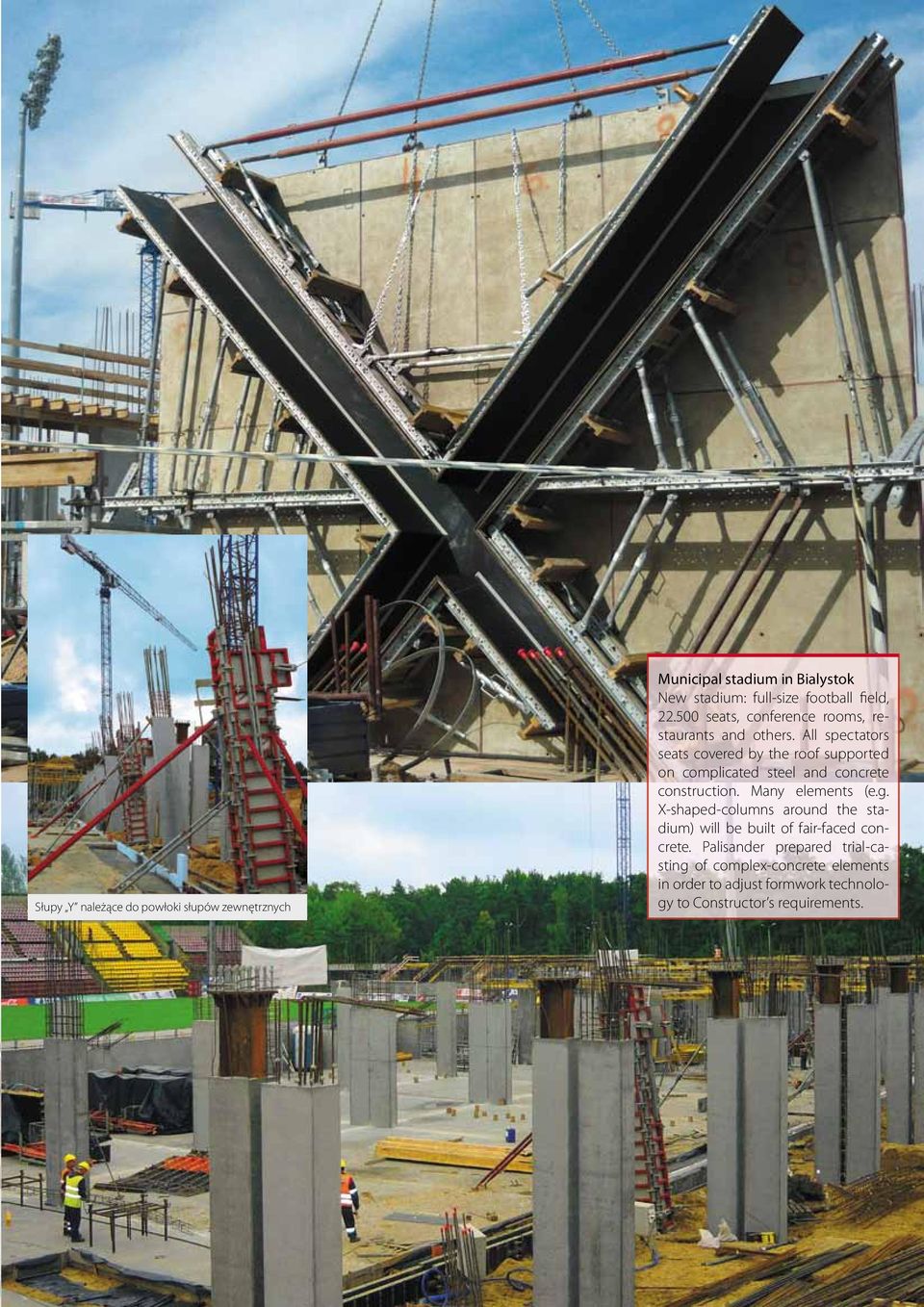

7 Słupy Y należące do powłoki słupów zewnętrznych Municipal stadium in Bialystok New stadium: full-size football field, seats, conference rooms, restaurants and others. All spectators seats covered by the roof supported on complicated steel and concrete construction. Many elements (e.g. X-shaped-columns around the stadium) will be built of fair-faced concrete. Palisander prepared trial-casting of complex-concrete elements in order to adjust formwork technology to Constructor s requirements.

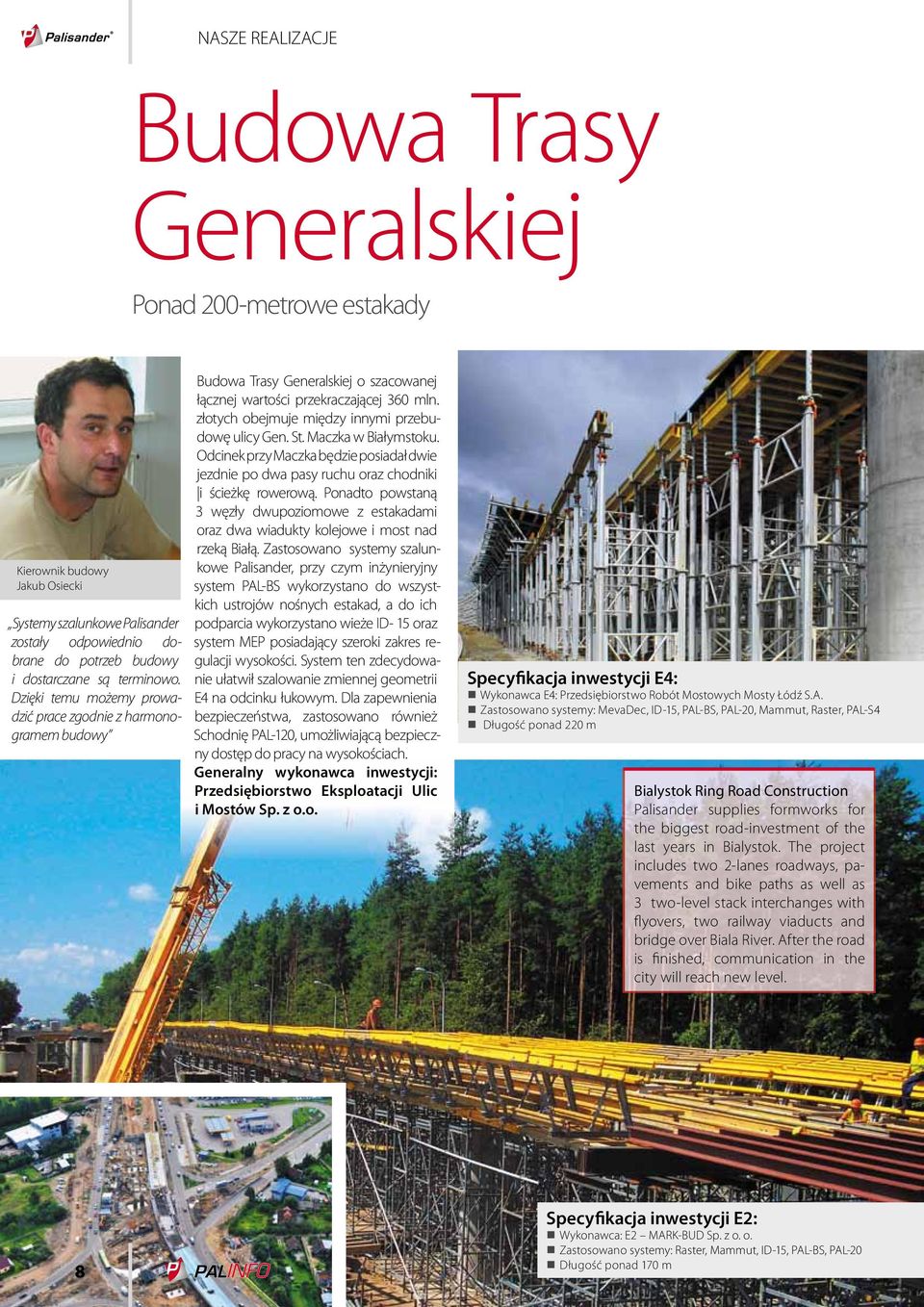

8 NASZE REALIZACJE Budowa Trasy Generalskiej Ponad 200-metrowe estakady Kierownik budowy Jakub Osiecki Systemy szalunkowe Palisander zostały odpowiednio dobrane do potrzeb budowy i dostarczane są terminowo. Dzięki temu możemy prowadzić prace zgodnie z harmonogramem budowy Budowa Trasy Generalskiej o szacowanej łącznej wartości przekraczającej 360 mln. złotych obejmuje między innymi przebudowę ulicy Gen. St. Maczka w Białymstoku. Odcinek przy Maczka będzie posiadał dwie jezdnie po dwa pasy ruchu oraz chodniki i ścieżkę rowerową. Ponadto powstaną 3 węzły dwupoziomowe z estakadami oraz dwa wiadukty kolejowe i most nad rzeką Białą. Zastosowano systemy szalunkowe Palisander, przy czym inżynieryjny system PAL-BS wykorzystano do wszystkich ustrojów nośnych estakad, a do ich podparcia wykorzystano wieże ID- 15 oraz system MEP posiadający szeroki zakres regulacji wysokości. System ten zdecydowanie ułatwił szalowanie zmiennej geometrii E4 na odcinku łukowym. Dla zapewnienia bezpieczeństwa, zastosowano również Schodnię PAL-120, umożliwiającą bezpieczny dostęp do pracy na wysokościach. Generalny wykonawca inwestycji: Przedsiębiorstwo Eksploatacji Ulic i Mostów Sp. z o.o. Specyfikacja inwestycji E4: Wykonawca E4: Przedsiębiorstwo Robót Mostowych Mosty Łódź S.A. Zastosowano systemy: MevaDec, ID-15, PAL-BS, PAL-20, Mammut, Raster, PAL-S4 Długość ponad 220 m Bialystok Ring Road Construction Palisander supplies formworks for the biggest road-investment of the last years in Bialystok. The project includes two 2-lanes roadways, pavements and bike paths as well as 3 two-level stack interchanges with flyovers, two railway viaducts and bridge over Biala River. After the road is finished, communication in the city will reach new level. 8 Specyfikacja inwestycji E2: Wykonawca: E2 MARK-BUD Sp. z o. o. Zastosowano systemy: Raster, Mammut, ID-15, PAL-BS, PAL-20 Długość ponad 170 m

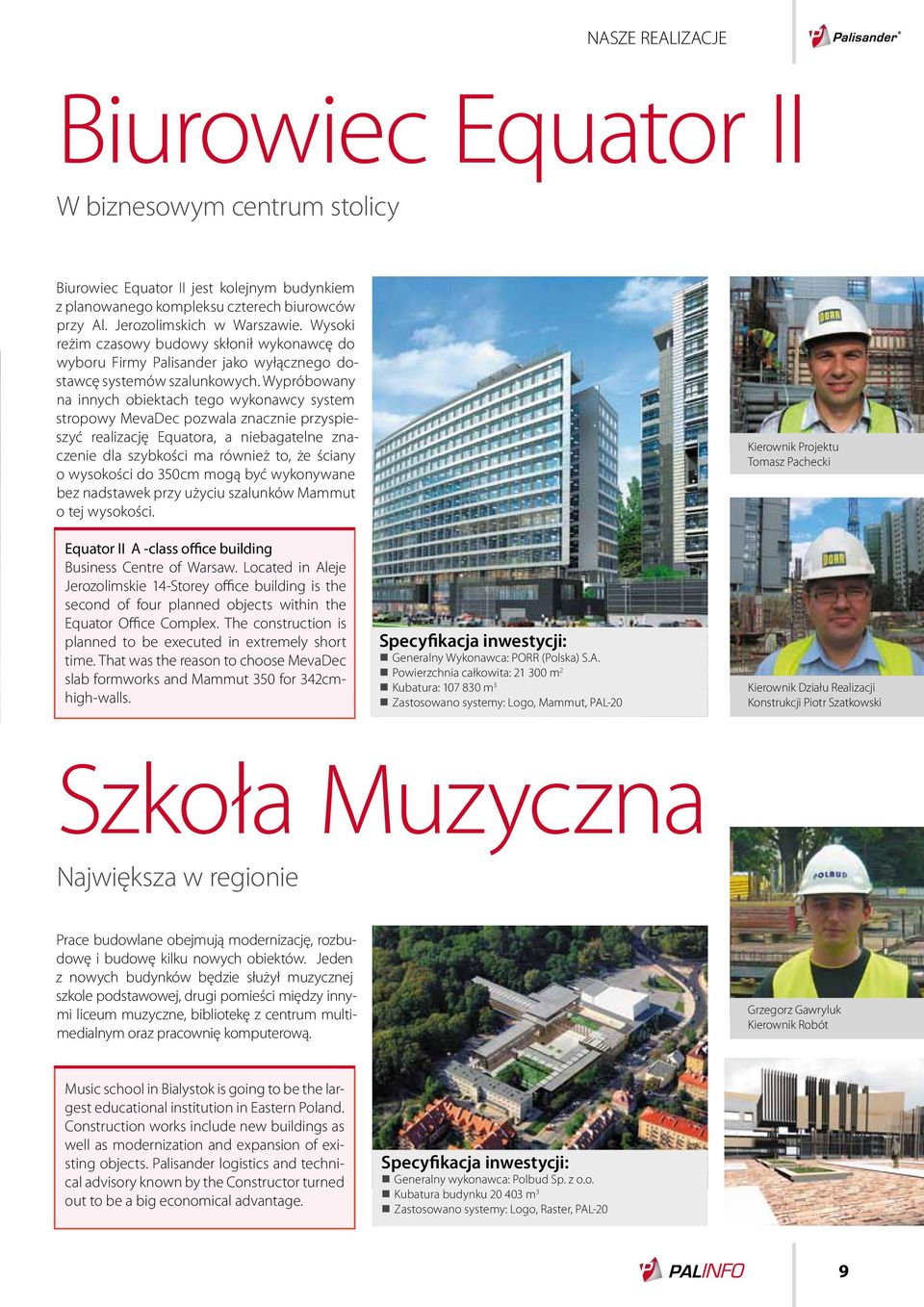

9 NASZE REALIZACJE Biurowiec Equator II W biznesowym centrum stolicy Biurowiec Equator II jest kolejnym budynkiem z planowanego kompleksu czterech biurowców przy Al. Jerozolimskich w Warszawie. Wysoki reżim czasowy budowy skłonił wykonawcę do wyboru Firmy Palisander jako wyłącznego dostawcę systemów szalunkowych. Wypróbowany na innych obiektach tego wykonawcy system stropowy MevaDec pozwala znacznie przyspieszyć realizację Equatora, a niebagatelne znaczenie dla szybkości ma również to, że ściany o wysokości do 350cm mogą być wykonywane bez nadstawek przy użyciu szalunków Mammut o tej wysokości. Equator II A -class office building Business Centre of Warsaw. Located in Aleje Jerozolimskie 14-Storey office building is the second of four planned objects within the Equator Office Complex. The construction is planned to be executed in extremely short time. That was the reason to choose MevaDec slab formworks and Mammut 350 for 342cmhigh-walls. Specyfikacja inwestycji: Generalny Wykonawca: PORR (Polska) S.A. Powierzchnia całkowita: m 2 Kubatura: m 3 Zastosowano systemy: Logo, Mammut, PAL-20 Kierownik Projektu Tomasz Pachecki Kierownik Działu Realizacji Konstrukcji Piotr Szatkowski Szkoła Muzyczna Największa w regionie Prace budowlane obejmują modernizację, rozbudowę i budowę kilku nowych obiektów. Jeden z nowych budynków będzie służył muzycznej szkole podstawowej, drugi pomieści między innymi liceum muzyczne, bibliotekę z centrum multimedialnym oraz pracownię komputerową. Grzegorz Gawryluk Kierownik Robót Music school in Bialystok is going to be the largest educational institution in Eastern Poland. Construction works include new buildings as well as modernization and expansion of existing objects. Palisander logistics and technical advisory known by the Constructor turned out to be a big economical advantage. Specyfikacja inwestycji: Generalny wykonawca: Polbud Sp. z o.o. Kubatura budynku m 3 Zastosowano systemy: Logo, Raster, PAL-20 9

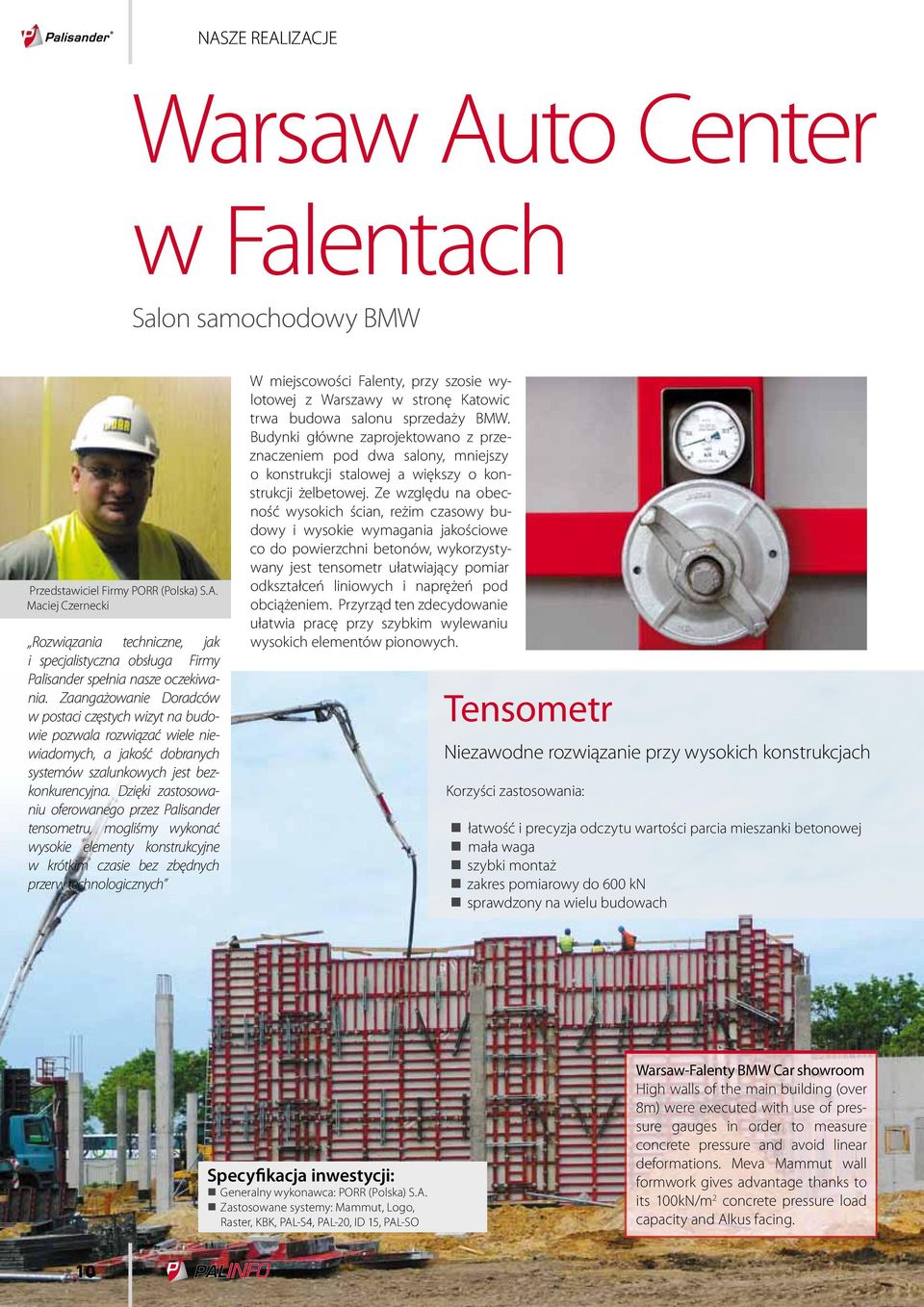

10 NASZE REALIZACJE Warsaw Auto Center w Falentach Salon samochodowy BMW Przedstawiciel Firmy PORR (Polska) S.A. Maciej Czernecki Rozwiązania techniczne, jak i specjalistyczna obsługa Firmy Palisander spełnia nasze oczekiwania. Zaangażowanie Doradców w postaci częstych wizyt na budowie pozwala rozwiązać wiele niewiadomych, a jakość dobranych systemów szalunkowych jest bezkonkurencyjna. Dzięki zastosowaniu oferowanego przez Palisander tensometru, mogliśmy wykonać wysokie elementy konstrukcyjne w krótkim czasie bez zbędnych przerw technologicznych W miejscowości Falenty, przy szosie wylotowej z Warszawy w stronę Katowic trwa budowa salonu sprzedaży BMW. Budynki główne zaprojektowano z przeznaczeniem pod dwa salony, mniejszy o konstrukcji stalowej a większy o konstrukcji żelbetowej. Ze względu na obecność wysokich ścian, reżim czasowy budowy i wysokie wymagania jakościowe co do powierzchni betonów, wykorzystywany jest tensometr ułatwiający pomiar odkształceń liniowych i naprężeń pod obciążeniem. Przyrząd ten zdecydowanie ułatwia pracę przy szybkim wylewaniu wysokich elementów pionowych. Tensometr Niezawodne rozwiązanie przy wysokich konstrukcjach Korzyści zastosowania: łatwość i precyzja odczytu wartości parcia mieszanki betonowej mała waga szybki montaż zakres pomiarowy do 600 kn sprawdzony na wielu budowach Specyfikacja inwestycji: Generalny wykonawca: PORR (Polska) S.A. Zastosowane systemy: Mammut, Logo, Raster, KBK, PAL-S4, PAL-20, ID 15, PAL-SO Warsaw-Falenty BMW Car showroom High walls of the main building (over 8m) were executed with use of pressure gauges in order to measure concrete pressure and avoid linear deformations. Meva Mammut wall formwork gives advantage thanks to its 100kN/m 2 concrete pressure load capacity and Alkus facing. 10

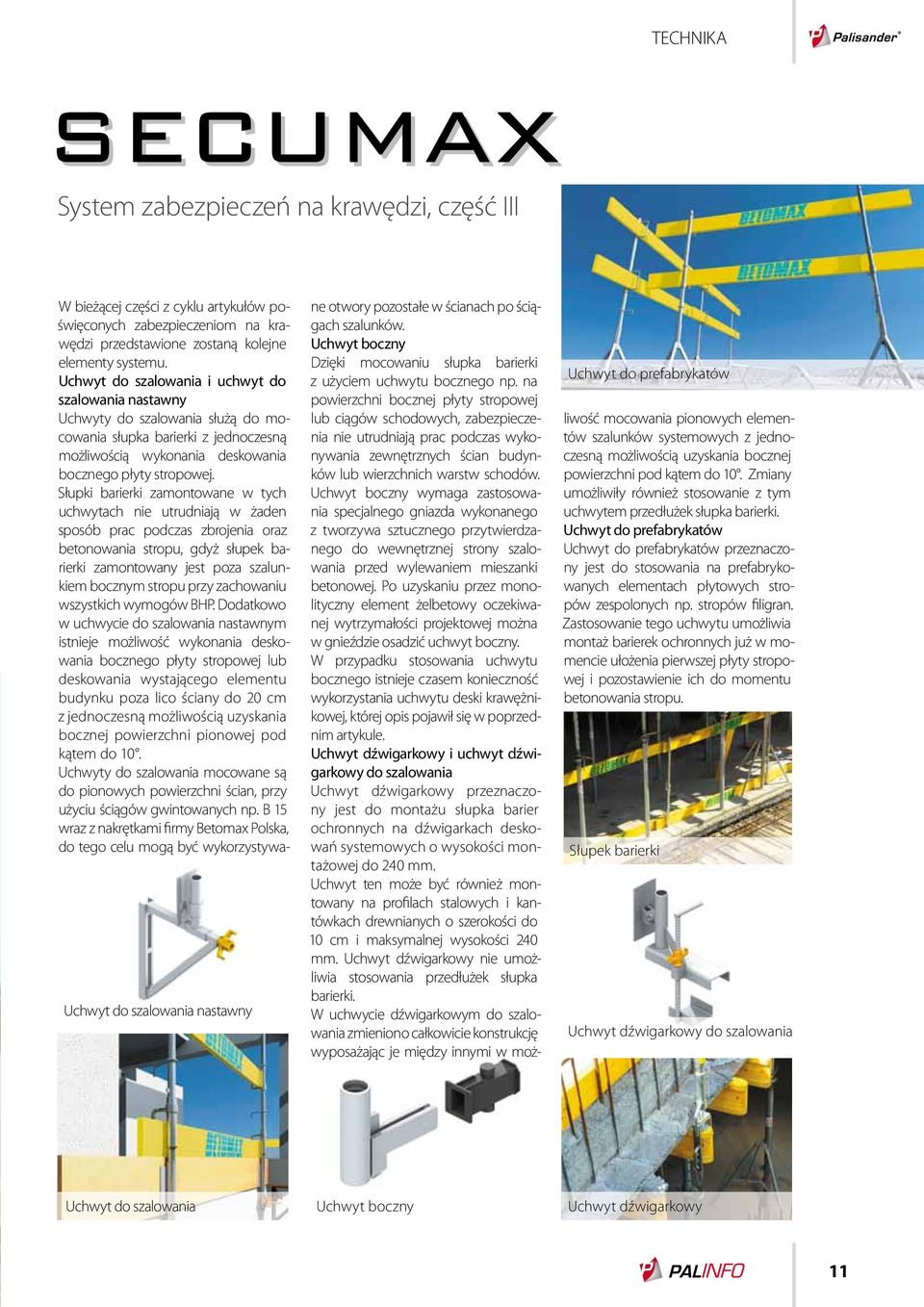

11 TECHNIKA System zabezpieczeń na krawędzi, część III Uchwyt do szalowania nastawny Uchwyt do prefabrykatów W bieżącej części z cyklu artykułów poświęconych zabezpieczeniom na krawędzi przedstawione zostaną kolejne elementy systemu. Uchwyt do szalowania i uchwyt do szalowania nastawny Uchwyty do szalowania służą do mocowania słupka barierki z jednoczesną możliwością wykonania deskowania bocznego płyty stropowej. Słupki barierki zamontowane w tych uchwytach nie utrudniają w żaden sposób prac podczas zbrojenia oraz betonowania stropu, gdyż słupek barierki zamontowany jest poza szalunkiem bocznym stropu przy zachowaniu wszystkich wymogów BHP. Dodatkowo w uchwycie do szalowania nastawnym istnieje możliwość wykonania deskowania bocznego płyty stropowej lub deskowania wystającego elementu budynku poza lico ściany do 20 cm z jednoczesną możliwością uzyskania bocznej powierzchni pionowej pod kątem do 10. Uchwyty do szalowania mocowane są do pionowych powierzchni ścian, przy użyciu ściągów gwintowanych np. B 15 wraz z nakrętkami firmy Betomax Polska, do tego celu mogą być wykorzystywane otwory pozostałe w ścianach po ściągach szalunków. Uchwyt boczny Dzięki mocowaniu słupka barierki z użyciem uchwytu bocznego np. na powierzchni bocznej płyty stropowej lub ciągów schodowych, zabezpieczenia nie utrudniają prac podczas wykonywania zewnętrznych ścian budynków lub wierzchnich warstw schodów. Uchwyt boczny wymaga zastosowania specjalnego gniazda wykonanego z tworzywa sztucznego przytwierdzanego do wewnętrznej strony szalowania przed wylewaniem mieszanki betonowej. Po uzyskaniu przez monolityczny element żelbetowy oczekiwanej wytrzymałości projektowej można w gnieździe osadzić uchwyt boczny. W przypadku stosowania uchwytu bocznego istnieje czasem konieczność wykorzystania uchwytu deski krawężnikowej, której opis pojawił się w poprzednim artykule. Uchwyt dźwigarkowy i uchwyt dźwigarkowy do szalowania Uchwyt dźwigarkowy przeznaczony jest do montażu słupka barier ochronnych na dźwigarkach deskowań systemowych o wysokości montażowej do 240 mm. Uchwyt ten może być również montowany na profilach stalowych i kantówkach drewnianych o szerokości do 10 cm i maksymalnej wysokości 240 mm. Uchwyt dźwigarkowy nie umożliwia stosowania przedłużek słupka barierki. W uchwycie dźwigarkowym do szalowania zmieniono całkowicie konstrukcję wyposażając je między innymi w możliwość mocowania pionowych elementów szalunków systemowych z jednoczesną możliwością uzyskania bocznej powierzchni pod kątem do 10. Zmiany umożliwiły również stosowanie z tym uchwytem przedłużek słupka barierki. Uchwyt do prefabrykatów Uchwyt do prefabrykatów przeznaczony jest do stosowania na prefabrykowanych elementach płytowych stropów zespolonych np. stropów filigran. Zastosowanie tego uchwytu umożliwia montaż barierek ochronnych już w momencie ułożenia pierwszej płyty stropowej i pozostawienie ich do momentu betonowania stropu. Słupek barierki Uchwyt dźwigarkowy do szalowania Uchwyt do szalowania Uchwyt boczny Uchwyt dźwigarkowy 11

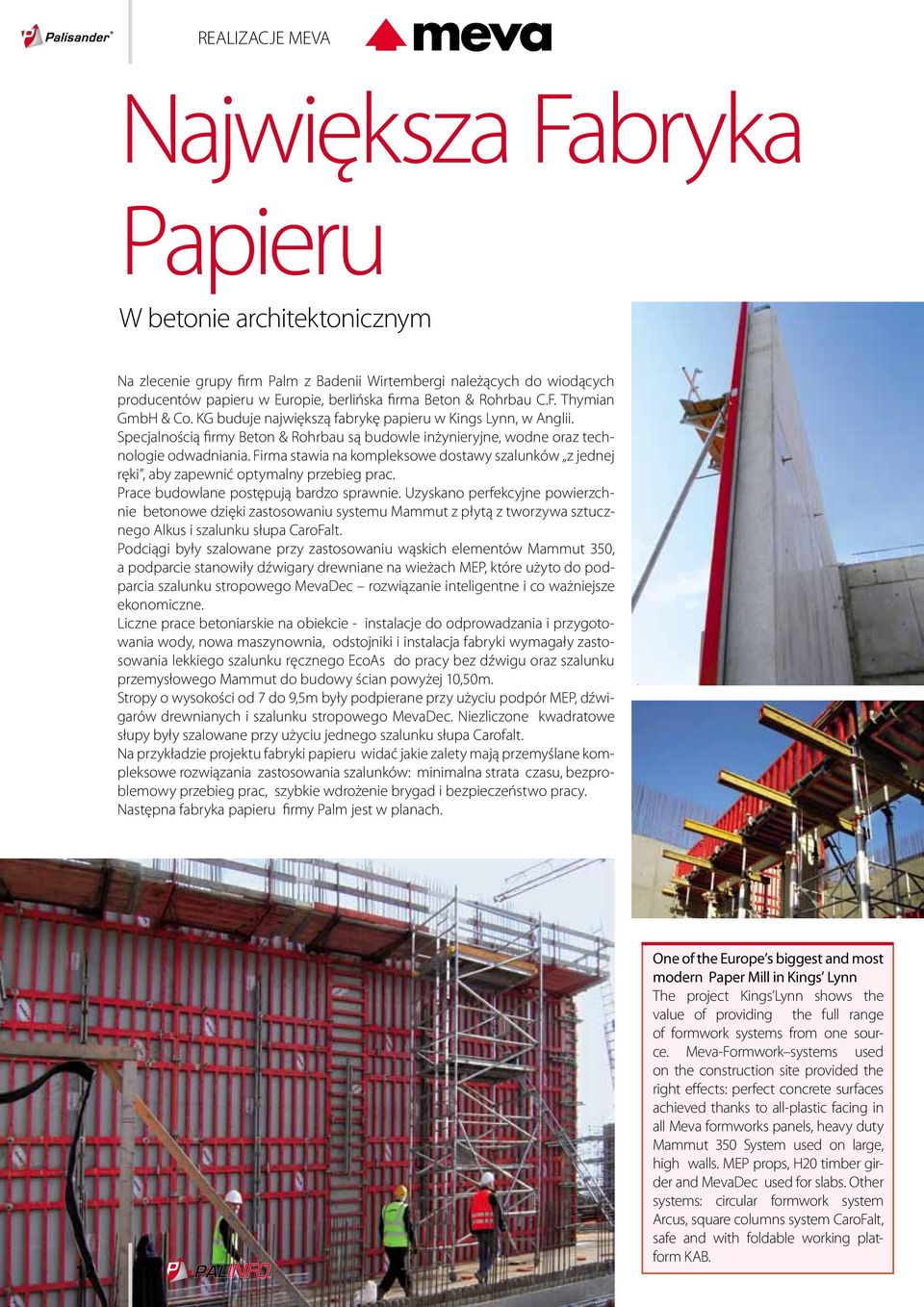

12 REALIZACJE MEVA Największa Fabryka Papieru W betonie architektonicznym Na zlecenie grupy firm Palm z Badenii Wirtembergi należących do wiodących producentów papieru w Europie, berlińska firma Beton & Rohrbau C.F. Thymian GmbH & Co. KG buduje największą fabrykę papieru w Kings Lynn, w Anglii. Specjalnością firmy Beton & Rohrbau są budowle inżynieryjne, wodne oraz technologie odwadniania. Firma stawia na kompleksowe dostawy szalunków z jednej ręki, aby zapewnić optymalny przebieg prac. Prace budowlane postępują bardzo sprawnie. Uzyskano perfekcyjne powierzchnie betonowe dzięki zastosowaniu systemu Mammut z płytą z tworzywa sztucznego Alkus i szalunku słupa CaroFalt. Podciągi były szalowane przy zastosowaniu wąskich elementów Mammut 350, a podparcie stanowiły dźwigary drewniane na wieżach MEP, które użyto do podparcia szalunku stropowego MevaDec rozwiązanie inteligentne i co ważniejsze ekonomiczne. Liczne prace betoniarskie na obiekcie - instalacje do odprowadzania i przygotowania wody, nowa maszynownia, odstojniki i instalacja fabryki wymagały zastosowania lekkiego szalunku ręcznego EcoAs do pracy bez dźwigu oraz szalunku przemysłowego Mammut do budowy ścian powyżej 10,50m. Stropy o wysokości od 7 do 9,5m były podpierane przy użyciu podpór MEP, dźwigarów drewnianych i szalunku stropowego MevaDec. Niezliczone kwadratowe słupy były szalowane przy użyciu jednego szalunku słupa Carofalt. Na przykładzie projektu fabryki papieru widać jakie zalety mają przemyślane kompleksowe rozwiązania zastosowania szalunków: minimalna strata czasu, bezproblemowy przebieg prac, szybkie wdrożenie brygad i bezpieczeństwo pracy. Następna fabryka papieru firmy Palm jest w planach. 12 One of the Europe s biggest and most modern Paper Mill in Kings Lynn The project Kings Lynn shows the value of providing the full range of formwork systems from one source. Meva-Formwork systems used on the construction site provided the right effects: perfect concrete surfaces achieved thanks to all-plastic facing in all Meva formworks panels, heavy duty Mammut 350 System used on large, high walls. MEP props, H20 timber girder and MevaDec used for slabs. Other systems: circular formwork system Arcus, square columns system CaroFalt, safe and with foldable working platform KAB.

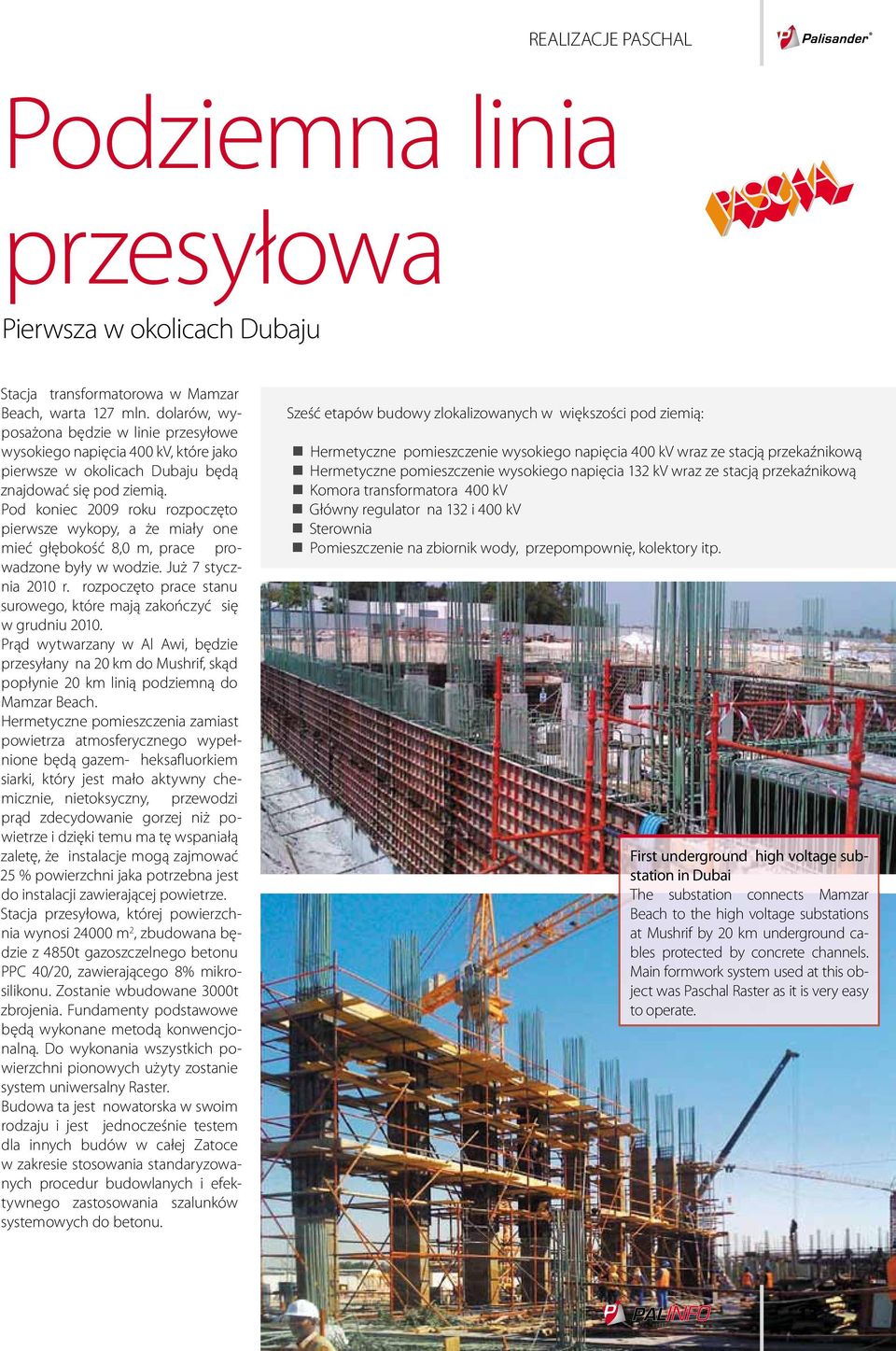

13 REALIZACJE PASCHAL Podziemna linia przesyłowa Pierwsza w okolicach Dubaju Stacja transformatorowa w Mamzar Beach, warta 127 mln. dolarów, wyposażona będzie w linie przesyłowe wysokiego napięcia 400 kv, które jako pierwsze w okolicach Dubaju będą znajdować się pod ziemią. Pod koniec 2009 roku rozpoczęto pierwsze wykopy, a że miały one mieć głębokość 8,0 m, prace prowadzone były w wodzie. Już 7 stycznia 2010 r. rozpoczęto prace stanu surowego, które mają zakończyć się w grudniu Prąd wytwarzany w Al Awi, będzie przesyłany na 20 km do Mushrif, skąd popłynie 20 km linią podziemną do Mamzar Beach. Hermetyczne pomieszczenia zamiast powietrza atmosferycznego wypełnione będą gazem- heksafluorkiem siarki, który jest mało aktywny chemicznie, nietoksyczny, przewodzi prąd zdecydowanie gorzej niż powietrze i dzięki temu ma tę wspaniałą zaletę, że instalacje mogą zajmować 25 % powierzchni jaka potrzebna jest do instalacji zawierającej powietrze. Stacja przesyłowa, której powierzchnia wynosi m 2, zbudowana będzie z 4850t gazoszczelnego betonu PPC 40/20, zawierającego 8% mikrosilikonu. Zostanie wbudowane 3000t zbrojenia. Fundamenty podstawowe będą wykonane metodą konwencjonalną. Do wykonania wszystkich powierzchni pionowych użyty zostanie system uniwersalny Raster. Budowa ta jest nowatorska w swoim rodzaju i jest jednocześnie testem dla innych budów w całej Zatoce w zakresie stosowania standaryzowanych procedur budowlanych i efektywnego zastosowania szalunków systemowych do betonu. Sześć etapów budowy zlokalizowanych w większości pod ziemią: Hermetyczne pomieszczenie wysokiego napięcia 400 kv wraz ze stacją przekaźnikową Hermetyczne pomieszczenie wysokiego napięcia 132 kv wraz ze stacją przekaźnikową Komora transformatora 400 kv Główny regulator na 132 i 400 kv Sterownia Pomieszczenie na zbiornik wody, przepompownię, kolektory itp. First underground high voltage substation in Dubai The substation connects Mamzar Beach to the high voltage substations at Mushrif by 20 km underground cables protected by concrete channels. Main formwork system used at this object was Paschal Raster as it is very easy to operate. 13

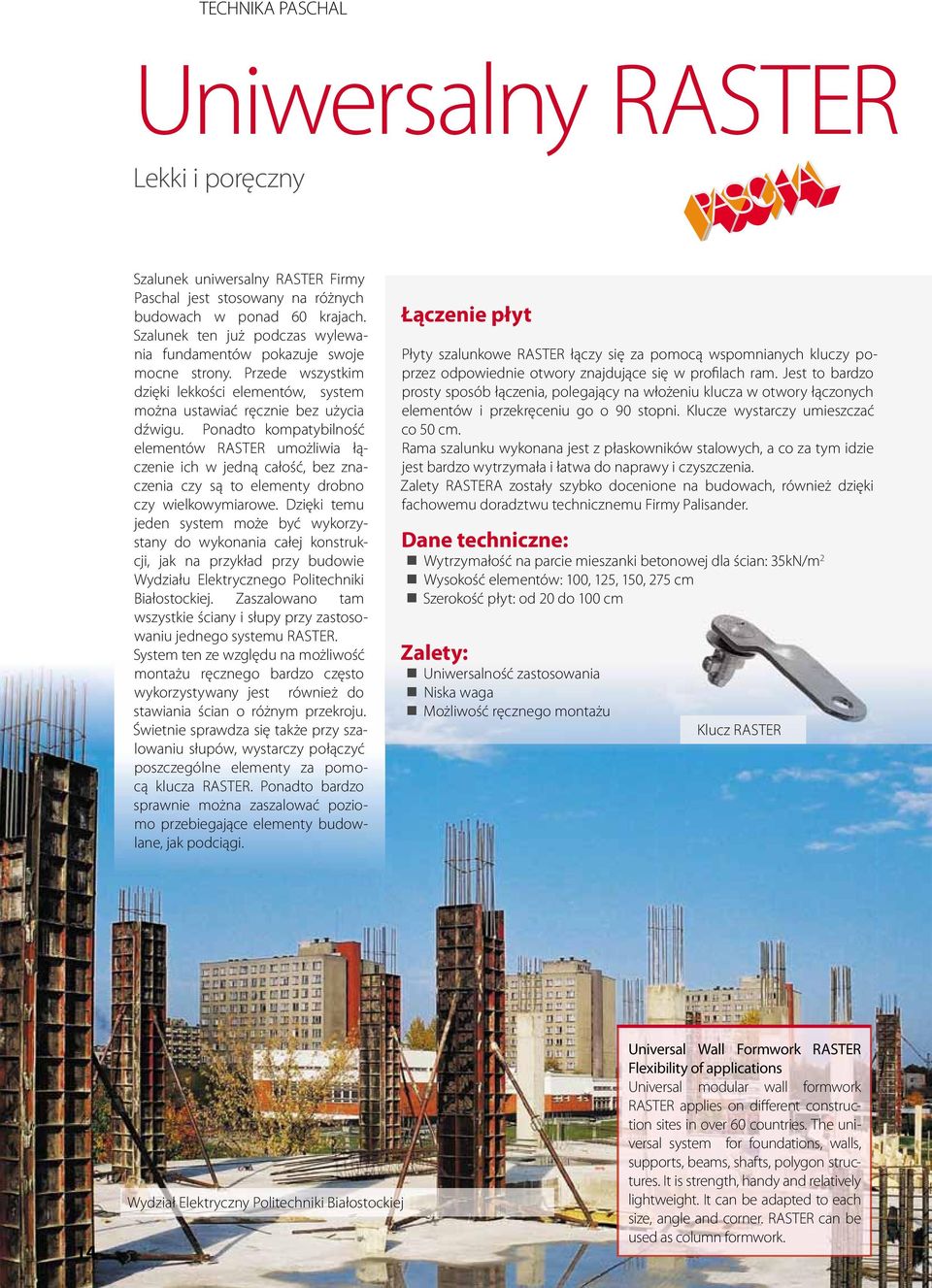

14 TECHNIKA PASCHAL Uniwersalny RASTER Lekki i poręczny Szalunek uniwersalny RASTER Firmy Paschal jest stosowany na różnych budowach w ponad 60 krajach. Szalunek ten już podczas wylewania fundamentów pokazuje swoje mocne strony. Przede wszystkim dzięki lekkości elementów, system można ustawiać ręcznie bez użycia dźwigu. Ponadto kompatybilność elementów RASTER umożliwia łączenie ich w jedną całość, bez znaczenia czy są to elementy drobno czy wielkowymiarowe. Dzięki temu jeden system może być wykorzystany do wykonania całej konstrukcji, jak na przykład przy budowie Wydziału Elektrycznego Politechniki Białostockiej. Zaszalowano tam wszystkie ściany i słupy przy zastosowaniu jednego systemu RASTER. System ten ze względu na możliwość montażu ręcznego bardzo często wykorzystywany jest również do stawiania ścian o różnym przekroju. Świetnie sprawdza się także przy szalowaniu słupów, wystarczy połączyć poszczególne elementy za pomocą klucza RASTER. Ponadto bardzo sprawnie można zaszalować poziomo przebiegające elementy budowlane, jak podciągi. Łączenie płyt Płyty szalunkowe RASTER łączy się za pomocą wspomnianych kluczy poprzez odpowiednie otwory znajdujące się w profilach ram. Jest to bardzo prosty sposób łączenia, polegający na włożeniu klucza w otwory łączonych elementów i przekręceniu go o 90 stopni. Klucze wystarczy umieszczać co 50 cm. Rama szalunku wykonana jest z płaskowników stalowych, a co za tym idzie jest bardzo wytrzymała i łatwa do naprawy i czyszczenia. Zalety RASTERA zostały szybko docenione na budowach, również dzięki fachowemu doradztwu technicznemu Firmy Palisander. Dane techniczne: Wytrzymałość na parcie mieszanki betonowej dla ścian: 35kN/m 2 Wysokość elementów: 100, 125, 150, 275 cm Szerokość płyt: od 20 do 100 cm Zalety: Uniwersalność zastosowania Niska waga Możliwość ręcznego montażu Klucz RASTER 14 Wydział Elektryczny Politechniki Białostockiej Universal Wall Formwork RASTER Flexibility of applications Universal modular wall formwork RASTER applies on different construction sites in over 60 countries. The universal system for foundations, walls, supports, beams, shafts, polygon structures. It is strength, handy and relatively lightweight. It can be adapted to each size, angle and corner. RASTER can be used as column formwork.

15 15

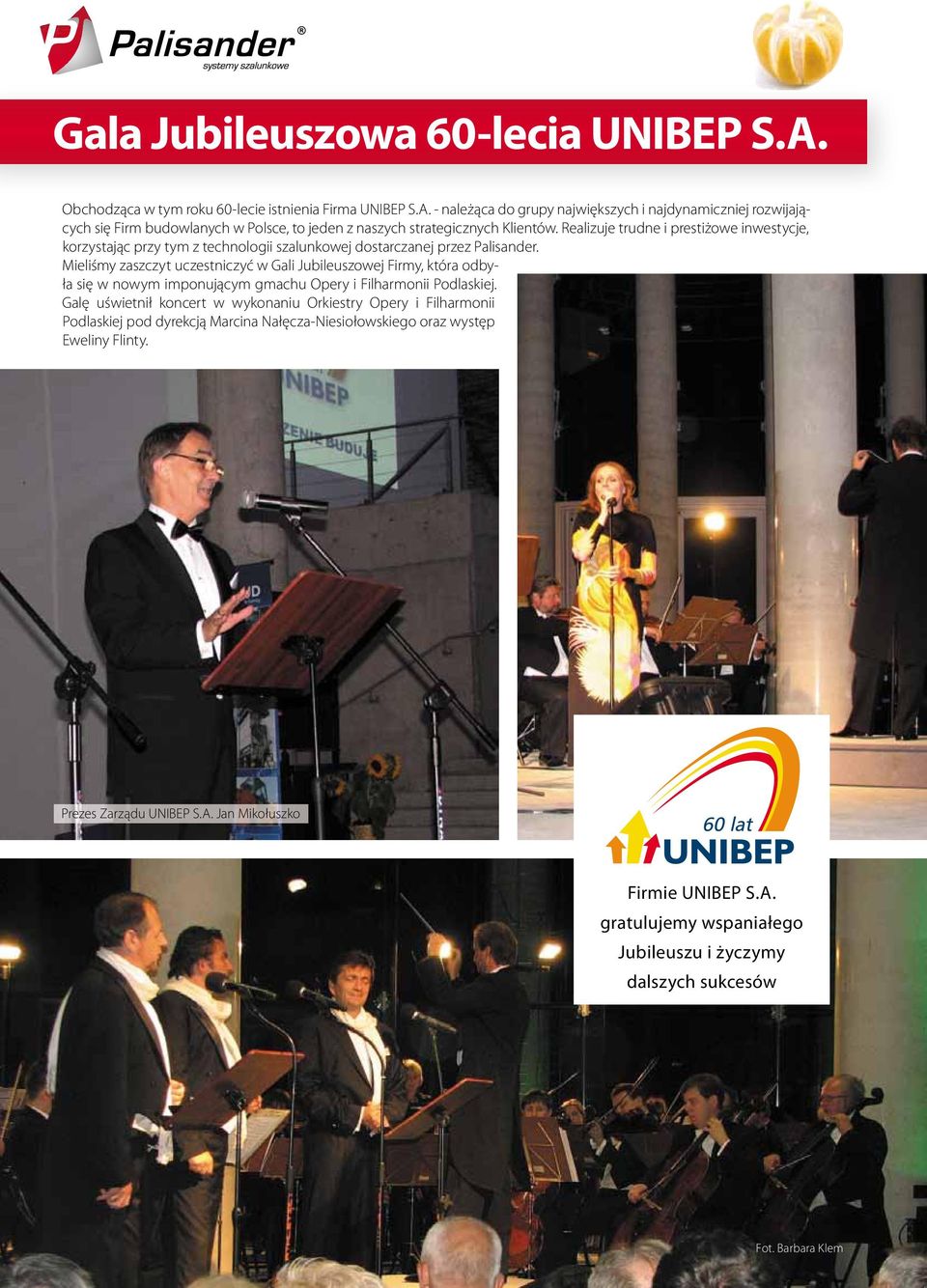

16 Gala Jubileuszowa 60-lecia UNIBEP S.A. Obchodząca w tym roku 60-lecie istnienia Firma UNIBEP S.A. - należąca do grupy największych i najdynamiczniej rozwijających się Firm budowlanych w Polsce, to jeden z naszych strategicznych Klientów. Realizuje trudne i prestiżowe inwestycje, korzystając przy tym z technologii szalunkowej dostarczanej przez Palisander. Mieliśmy zaszczyt uczestniczyć w Gali Jubileuszowej Firmy, która odbyła się w nowym imponującym gmachu Opery i Filharmonii Podlaskiej. Galę uświetnił koncert w wykonaniu Orkiestry Opery i Filharmonii Podlaskiej pod dyrekcją Marcina Nałęcza-Niesiołowskiego oraz występ Eweliny Flinty. Prezes Zarządu UNIBEP S.A. Jan Mikołuszko Firmie UNIBEP S.A. gratulujemy wspaniałego Jubileuszu i życzymy dalszych sukcesów Fot. Barbara Klem
