Jeden dostawca. Kontrola stanu bezpiecznika do podstaw bezpiecznikowych. Zaciski ramkowe typu V. Zwieracze nożowe

Transkrypt

1 R8 Jeden dostawca Izolator Zaciski ramkowe typu V Kontrola stanu bezpiecznika do podstaw bezpiecznikowych Zwieracze nożowe

2 MM: Bild angeben Treść Uchwyty do wyciągania wkładek bezpiecznikowych 262 Zwieracze nożowe 262 Kontrola stanu bezpieczników z wybijakiem 262 Kontrola stanu bezpieczników Elegard 263 Nakrętki wciskane 263 Zaciski do rozłączników 263 Zaciski do szyn 265 Mostki szynowe do rozłączników 265 Uchwyty szynowe 265 Pomiar prądu 266 Uchwyty kablowe 266 Izolatory 267 patrz strona 268 Właściwości Szeroka gama akcesoriów do bezpieczników i aparatów łączeniowych jest specjalnie przystosowana do produktów firmy EFEN. W jednym przypadku może to być rozwiązanie spełniające nietypowe wymagania, w kolejnym będzie to dodatkowe wyposażenie montażowe, w jeszcze innym różnorodne możliwości monitorowania stanu bezpieczników. NZ Uchwyt do wyciągania wkładek bezpiecznikowych Mostki grzebieniowe do rozłączników bezpiecznikowych skrzynkowych serii NT-IN i NT-SILAS Uchwyty kablowe

3 Więcej informacji na stronie 268 Uchwyt do wyciągania wkładek bezpiecznikowych i zwieraczy nożowych zgodnie z VDE 0636 T201, IEC Właściwości: - zgodny z VDE 0636 T 201, IEC do wkładek bezpiecznikowych i zwieraczy nożowych Oznaczenie Roz. A Nr katalog. Opak. Dopłaty do metali Ag Dopłaty do metali Cu Z rękawem skórzanym długości 352mm 000-4a Bez rękawa z ochroną dłoni 000-4a Wykonanie specjalne dla wkładek bezpiecznikowych z odstępem zaczepów 3L * 4 120mm, 1500V Zwieracze nożowe, wielkość 00-4a, zaczepy metalowe Właściwości: - zaczepy metalowe Oznaczenie Roz. A Nr katalog. Opak. Dopłaty do metali Ag Dopłaty do metali Cu Zwieracze nożowe /250* * ,003 0,005 Zwieracze nożowe * 10 0,004 0,010 Zwieracze nożowe ,005 0,015 Zwieracze nożowe ,006 0,020 Zwieracze nożowe ,006 0,020 Zwieracze nożowe ,006 0,020 Zwieracze nożowe * 10 0,011 0,077 Zwieracze nożowe 4a ,011 0,077 * * 250A tylko w połączeniu z określonymi rozłącznikami, szczegóły na zapytanie Zwieracze nożowe, wielkość 00-4a, zaczepy izolowane Właściwości: - zaczepy izolowane, beznapięciowe Oznaczenie Roz. A Nr katalog. Opak. Dopłaty do metali Ag Dopłaty do metali Cu Zwieracze nożowe, beznapięciowe zaczepy Zwieracze nożowe, beznapięciowe zaczepy Zwieracze nożowe, beznapięciowe zaczepy Zwieracze nożowe, beznapięciowe zaczepy Zwieracze nożowe, beznapięciowe zaczepy Zwieracze nożowe, beznapięciowe zaczepy Zwieracze nożowe, beznapięciowe zaczepy ,003 0, ,004 0, ,005 0, ,006 0, ,006 0, ,006 0,020 * 3L ,006 0,020 Gniazda bezpiecznikowe do wkładek sygnalizacyjnych Oznaczenie Nr katalog. Opak. Dopłaty do metali Ag Dopłaty do metali Cu 690 V , V , V , V , V , * wersje nietypowe, dostępne tylko na zapytanie

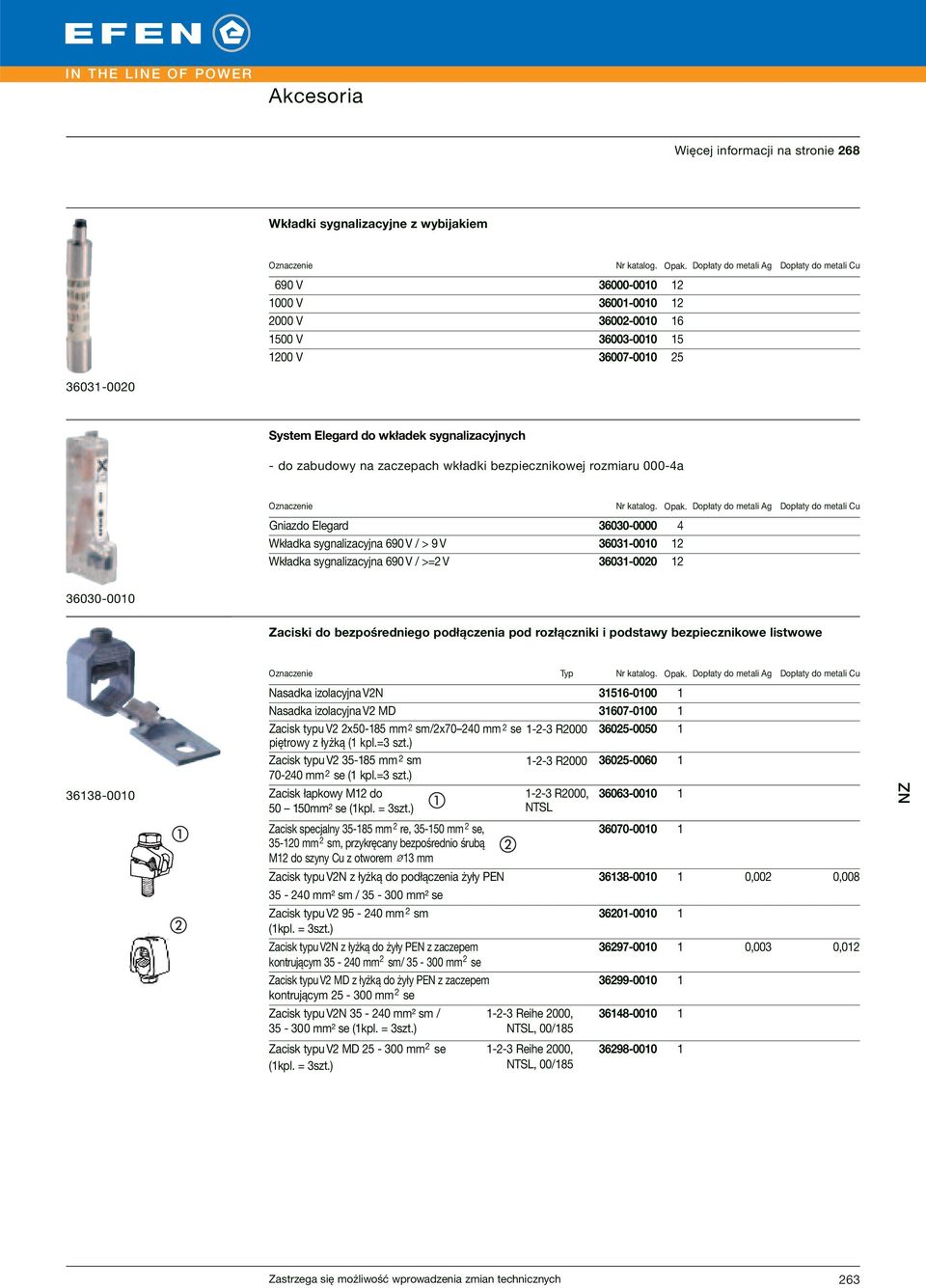

4 Więcej informacji na stronie 268 Wkładki sygnalizacyjne z wybijakiem Oznaczenie Nr katalog. Opak. Dopłaty do metali Ag Dopłaty do metali Cu 690 V V V V V System Elegard do wkładek sygnalizacyjnych - do zabudowy na zaczepach wkładki bezpiecznikowej rozmiaru 000-4a Oznaczenie Nr katalog. Opak. Dopłaty do metali Ag Dopłaty do metali Cu Gniazdo Elegard Wkładka sygnalizacyjna 690 V / > 9 V Wkładka sygnalizacyjna 690 V / >=2 V Zaciski do bezpośredniego podłączenia pod rozłączniki i podstawy bezpiecznikowe listwowe Oznaczenie Typ Nr katalog. Opak. Dopłaty do metali Ag Dopłaty do metali Cu Nasadka izolacyjna V2N Nasadka izolacyjna V2 MD Zacisk typu V2 2x mm2 sm/2x mm 2 se R2000 piętrowy z łyżką (1 kpl.=3 szt.) Zacisk typu V mm 2 sm R mm 2 se (1 kpl.=3 szt.) Zacisk łapkowy M12 do mm² se (1kpl. = 3szt.) R2000, NTSL Zacisk specjalny mm 2 re, mm 2 se, mm 2 sm, przykręcany bezpośrednio śrubą M12 do szyny Cu z otworem 13 mm Zacisk typu V2N z łyżką do podłączenia żyły PEN mm² sm / mm² se Zacisk typu V mm 2 sm (1kpl. = 3szt.) Zacisk typu V2N z łyżką do żyły PEN z zaczepem kontrującym mm 2 sm/ mm 2 se Zacisk typu V2 MD z łyżką do żyły PEN z zaczepem kontrującym mm 2 se Zacisk typu V2N mm² sm / mm² se (1kpl. = 3szt.) Reihe 2000, NTSL, 00/185 Zacisk typu V2 MD mm 2 se Reihe 2000, (1kpl. = 3szt.) NTSL, 00/ ,002 0, ,003 0, NZ 263

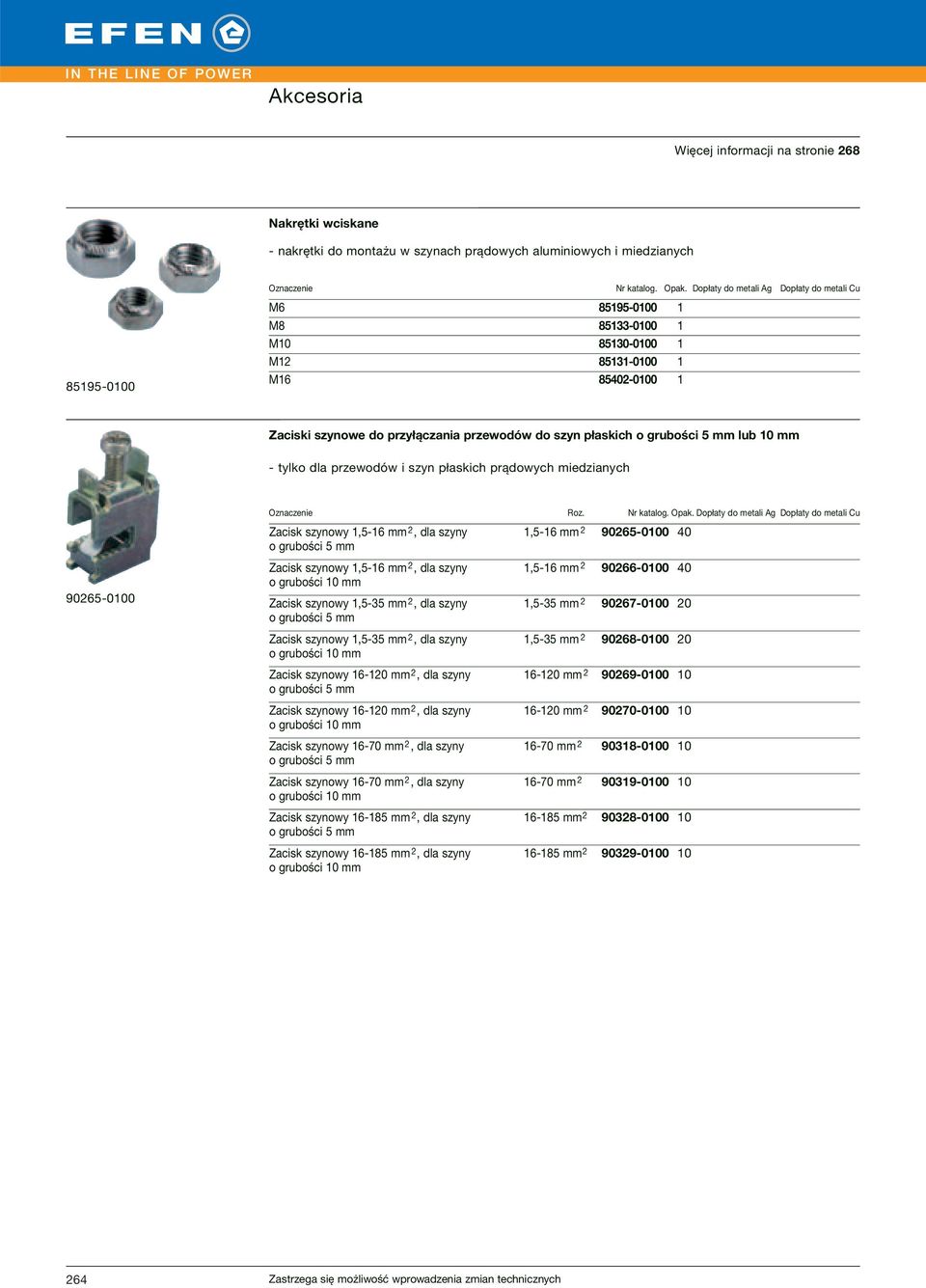

5 Więcej informacji na stronie 268 Nakrętki wciskane - nakrętki do montażu w szynach prądowych aluminiowych i miedzianych Oznaczenie Nr katalog. Opak. Dopłaty do metali Ag Dopłaty do metali Cu M M M M M Zaciski szynowe do przyłączania przewodów do szyn płaskich o grubości 5 mm lub 10 mm - tylko dla przewodów i szyn płaskich prądowych miedzianych Oznaczenie Roz. Nr katalog. Opak. Dopłaty do metali Ag Dopłaty do metali Cu Zacisk szynowy 1,5-16 mm 2, dla szyny 1,5-16 mm 2 o grubości 5 mm Zacisk szynowy 1,5-16 mm 2, dla szyny 1,5-16 mm 2 o grubości 10 mm Zacisk szynowy 1,5-35 mm 2, dla szyny 1,5-35 mm 2 o grubości 5 mm Zacisk szynowy 1,5-35 mm 2, dla szyny 1,5-35 mm 2 o grubości 10 mm Zacisk szynowy mm 2, dla szyny mm 2 o grubości 5 mm Zacisk szynowy mm 2, dla szyny mm 2 o grubości 10 mm Zacisk szynowy mm 2, dla szyny mm 2 o grubości 5 mm Zacisk szynowy mm 2, dla szyny mm 2 o grubości 10 mm Zacisk szynowy mm 2, dla szyny mm 2 o grubości 5 mm Zacisk szynowy mm 2, dla szyny mm 2 o grubości 10 mm

6 Idealnym dopełnieniem wysokiej jakości rozłączników bezpiecznikowych skrzynkowych serii NT-IN oraz serii NT-SILAS są mostki zasilające grzebieniowe. - prosta i bezpieczna technika mostkowania - szybki montaż - redukcja kosztów oprzewodowania Więcej informacji na stronie 268 Mostki zasilające grzebieniowe Oznaczenie Roz. A Typ Nr katalog. Opak. Dopłaty do metali Ag Dopłaty do metali Cu Zacisk zasilający mm 2 rm/sm Cu (1 kpl. = 3 szt.) 000 NT Mostek zasilający dla 2 rozłączników 000 NT Mostek zasilający dla 3 rozłączników 000 NT Mostek zasilający dla 4 rozłączników 000 NT Mostek równoległy, łączący 000 NT Osłona wolnego pola, żółta (aparat 3-bieg.) 000 NT Zacisk zasilający mm 2 rm/sm Cu (1 kpl. = 3 szt.) 000 NT-SILAS Mostek zasilający dla 2 rozłączników 000 NT-SILAS Mostek zasilający dla 3 rozłączników 000 NT-SILAS Mostek zasilający dla 4 rozłączników 000 NT-SILAS Mostek zasilający dla 5 rozłączników 000 NT-SILAS Mostek zasilający do 2 rozłączników 00 NT-SILAS/ z przyłączem uniwersalnym M8 NT-IN Mostek zasilający do 3 rozłączników z przyłączem uniwersalnym M8 Mostek zasilający do 4 rozłączników z przyłączem uniwersalnym M8 Mostek zasilający do 5 rozłączników z przyłączem uniwersalnym M NT-SILAS/ NT-IN NT-SILAS/ NT-IN NT-SILAS/ NT-IN Uchwyty szyn zbiorczych - izolatory wsporcze Oznaczenie Roz. A Typ Nr katalog. Opak. Dopłaty do metali Ag Dopłaty do metali Cu 100 mm - rozstaw szyn zbiorczych Elementy wtykowe redukcyjne pod szynę 30 x 10 (6 szt. na jeden uchwyt) 1) Elementy wtykowe redukcyjne pod szynę 40 x 10 (6 szt. na jeden uchwyt) 2) Elementy wtykowe redukcyjne pod szynę 50 x 10 (6 szt. na jeden uchwyt) Uchwyt szyn zbiorczych 3-biegunowy, rozstaw 100 mm, do szyny 60 x mm - rozstaw szyn zbiorczych Elementy wtykowe redukcyjne pod szynę 60 x 10 (6 szt. na jeden uchwyt) 2) Elementy wtykowe redukcyjne pod szynę 50 x 10 (6 szt. na jeden uchwyt) 1) Uchwyt szyn zbiorczych 3-biegunowy, rozstaw 185 mm, do szyny 80 x mm - rozstaw szyn zbiorczych Uchwyt szyn zbiorczych 3-bieg. uniwersalny rozstaw 60 mm, do szyn 15, 20, 25, 30 x 5, 10 mm Uchwyt szyn zbiorczych 3-bieg. systemu D * 10 rozstaw 60 mm, do szyn maks. 30 x 10 Boczna osłona do uchwytu 3-bieg., system D * 10 Uchwyt szyny 1-bieg. (biegun N) jako rozszerzenie * 10 uchwytu 3-bieg. do 4-bieg., system D60 Boczna osłona do uchwytu 1-bieg. rozszerzającego, system D60 * NZ * wersje nietypowe, dostępne tylko na zapytanie 1) Wzajemne zamienniki, jeden element redukuje szerokość o 15 mm 2) Wzajemne zamienniki, jeden element redukuje szerokość o 10 mm 265

7 Więcej informacji na stronie 268 Pomiar mocy Oznaczenie Roz. A Typ Nr katalog. Opak. Dopłaty do metali Ag Dopłaty do metali Cu Pierścień zabezpieczający przekładnik Wkładka bezpiecznikowa przekładnikowa 400V ,013 0,020 Wkładka bezpiecznikowa przekładnikowa 400V ,015 0,200 Wkładka bezpiecznikowa przekładnikowa 400V ,017 0,020 Wkładka bezpiecznikowa przekładnikowa 400V ,017 0,020 Wkładka bezpiecznikowa przekładnikowa 400V ,028 0,020 Wkładka bezpiecznikowa przekładnikowa 400V ,030 0,200 Wkładka bezpiecznikowa przekładnikowa 400V ,041 0,020 Wkładka bezpiecznikowa przekładnikowa 400V ,050 0,020 Wkładka bezpiecznikowa przekładnikowa 400V ,057 0,020 Wkładka bezpiecznikowa przekładnikowa 400V ,095 0,020 Przekładnik prądowy pomiarowy / tylko dla aparatóew o szerokości 115 mm Amperomierz prądu maksymalnego, zakres pomiarowy /5 Walizka pomiarowa, wykonanie typu A Walizka pomiarowa, wykonanie typu B Przekładnik prądowy pomiarowy / Przekładnik prądowy pomiarowy / Amperomierz prądu maksymalnego, zakres pomiarowy /5 Amperomierz prądu maksymalnego, zakres pomiarowy /1 Amperomierz prądu maksymalnego, zakres pomiarowy / Uchwyty kablowe Właściwości: - bez śrub mocujących Oznaczenie Uchwyt kablowy 1 x Ø mm Uchwyt kablowy 3 x Ø mm Nr katalog. Opak. Dopłaty do metali Ag Dopłaty do metali Cu

8 Więcej informacji na stronie 268 Izolatory walcowe Właściwości: - tuleja / tuleja Oznaczenie Wysokość Rozmiar klucza Nr katalog. Opak. Dopłaty do metali Ag Dopłaty do metali Cu Izolator H35 SW32 M10/M10 35 SW Izolator H35 SW32 M8/M8 35 SW Izolator H35 SW32 M6/M6 35 SW Izolator H30 SW30 M8/M8 30 SW Izolator H30 SW30 M6/M6 30 SW Izolator H30 SW30 M10/M10 30 SW Izolator H40 SW36 M6/M6 40 SW Izolator H40 SW36 M8/M8 40 SW Izolator H40 SW36 M10/M10 40 SW Izolator H45 SW46 M6/M6 45 SW Izolator H45 SW46 M8/M8 45 SW Izolator H45 SW46 M10/M10 45 SW Izolator H50 SW50 M6/M6 50 SW Izolator H50 SW50 M10/M10 50 SW Izolator H50 SW50 M12/M12 50 SW Izolator H50 SW50 M8/M8 50 SW Izolator H60 SW50 M6/M6 60 SW Izolator H60 SW50 M10/M10 60 SW Izolator H60 SW50 M10/M10 60 SW Izolator H60 SW50 M8/M8 60 SW Izolator H60 SW50 M16/M16 60 SW Izolator H70 SW60 M10/M10 70 SW Izolator H70 SW60 M12/M12 70 SW Izolator H70 SW60 M8/M8 70 SW Izolator H70 SW60 M16/16 70 SW Izolator H25 SW36 M6/M6 25 SW Izolator H25 SW36 M8/M8 25 SW Izolatory walcowe Właściwości: - tuleja / trzpień Oznaczenie Wysokość Rozmiar klucza Nr katalog. Opak. Dopłaty do metali Ag Dopłaty do metali Cu Izolator HST30 SW30 M6/M6 30 SW Izolator HST30 SW30 M8/M8 30 SW Izolator HST30 SW30 M10/M10 30 SW Izolator HST50 SW50 M8/M8 50 SW Izolator HST50 SW50 M10/M10 50 SW Izolator HST50 SW50 M12/M12 50 SW Izolator HST35 SW32 M6/M6 35 SW Izolator HST35 SW32 M8/M8 35 SW Izolator HST35 SW32 M10/M10 35 SW Izolator HST40 SW36 M8/M8 40 SW Izolator HST40 SW36 M10/M10 40 SW Izolator HST40 SW36 M6/M6 40 SW Izolator HST45 SW46 M6/M6 45 SW Izolator HST45 SW46 M8/M8 45 SW Izolator HST45 SW46 M10/M10 45 SW Izolator HST60 SW50 M8/M8 60 SW Izolator HST60 SW50 M10/M10 60 SW Izolator HST60 SW50 M12/M12 60 SW Izolator HST70 SW60 M8/M8 70 SW Izolator HST70 SW60 M10/M10 70 SW Izolator HST70 SW60 M12/M12 70 SW NZ 267

9 Uchwyty do wkładek bezpiecznikowych wg VDE 0680/4, DIN 43620/4, IEC dla wkładek bezpiecznikowych mocy oraz zwieraczy nożowych Opis Nr katalogowy Opak. Waga Uchwyt do wkładania wkładek bezp. mocy DIN 43620/1 + DIN VDE , rozmiar (także dla grupy 4 i 4a) bez rękawa skórzanego Uchwyt do wkładania wkładek bezp. mocy DIN 43620/1 + DIN VDE , rozmiar (także dla grupy 4 i 4a) z rękawem skórzanym długości 352 mm Uchwyt wykonanie specjalne dla wkładek bezpiecznikowych z odstępem zaczepów 120 mm, 1500 V , , ,301 Zwieracze nożowe grupy 000-4a Zwieracze nożowe używane są w podstawach bezpiecznikowych mocy wg. DIN 43620/3 + VDE oraz w rozłącznikach bezpiecznikowych skrzynkowych i listwowych. Zaczepy metalowe Zaczepy izolowane * rozmiar 4 - wersja nietypowa z wycięciami w nożach pod śruby Roz. Zaczepy metalowe Waga Opak. Zaczepy izolowane Waga Opak. A V Wymiary Nr katalog. Nr katalog. a b c d g e , , , , , , , , , , , , , , , , , L , * , a ,

10 Kontrola wkładek bezpiecznikowych Urządzenia kontroli stanu wkładek bezpiecznikowych mogą być stosowane równolegle, zarówno z wkładkami AC, jak i DC. Podstawa wkładki sygnalizacyjnej Podstawy są wyposażone w łączniki pomocnicze 1 NC (rozwierny) oraz 1 NO (zwierny) - 2 NO na zapytanie. U e = 400 V / 125 V DC (obciążenie rezystancyjne) I e = 10 A / 0,5 A DC (obciążenie rezystancyjne) Podłączenie: wtyczka konektorowa 6,3 wg DIN Opis Nr katalogowy Opak. Wymiary a b c Gniazdo 690 V Gniazdo 1000 V Gniazdo 1200 V ,5 70 Gniazdo 1500 V ,5 70 Gniazdo 2000 V ,5 70 Wkładka sygnalizacyjna Wkładka sygnalizacyjna działa z równolegle podłączoną wkładką bezpiecznikową mocy. Wkładki sygnalizacyjne nie są bezpiecznikami mocy - mogą być stosowane tylko w zestawie z bezpiecznikiem mocy. C = Droga wybijaka w mm Minimalna Opis Nr katalogowy Opak. czułość R Wymiary V A Ω b c f I Wkładka sygnalizacyjna 690 V , ±1 Wkładka sygnalizacyjna 690 V / 2 V , ±1 Wkładka sygnalizacyjna 1000 V , ±1 Wkładka sygnalizacyjna 1200 V ±3 Wkładka sygnalizacyjna 1200 V ±3 Wkładka sygnalizacyjna 1500 V ±1 Wkładka sygnalizacyjna 1500 V z czopem ,5 116±1 Wkładka sygnalizacyjna 2000 V , ±1 NZ 269

11 olegard Kontrola stanu wkładek bezpiecznikowych może być zastosowana dla każdej, zgodnej z normą, wkładki mocy grupy 000 do 4a. Wkładka olegard połączona jest z przewodzącymi zaczepami wkładek mocy przez sprężynę kontaktową. Jeśli wkładka mocy, służąca jednocześnie jako element mocujący przepali się, wtedy wkładka olegard uruchamia mikrołącznik. Opis Nr katalogowy Opak. Gniazdo elgard Wkładka elgard 690 V/> 9 V Wkładka elgard 690 V/ > 2 V Mikrołącznik AC 250 V 5 A Wtyczka konektorowa DIN A2,8 x 0,5 Wkładę wymieniać jedynie po zdemontowaniu podstawy olegard Walizka pomiarowa przewoźna Walizki pomiarowe EFEN oferowane są w dwóch wariantach Wariant A, z miejscem na: 3 wkładki przekładnikowe mocy rozmiaru 2 3 przekładniki prądowe pomiarowe 3 amperomierze prądu maksymalnego 3 pierścienie zabezpieczające sprężynowe Wariant A Wariant B, z miejscem na: 6 wkładek przekładnikowych mocy rozmiaru 2 3 przekładniki prądowe pomiarowe 3 amperomierze prądu maksymalnego 1 szczypce do zakładania pierścieni segera 6 pierścieni zabezpieczających sprężynowych 1 uchwyt do zakładania bezpieczników z rękawem Wariant B Opis Nr katalogowy Opak. Walizka pomiarowa A Walizka pomiarowa B

12 Pomiar prądu Dla tymczasowej lub stałej kontroli prądu obciążenia EFEN oferuje zestaw pomiarowo-przekładnikowy składający się z: amperomierza prądu maksymalnego przekładnika prądowego pomiarowego wkładki bezpiecznikowej przekładnikowej. Wkładka bezpiecznikowa przekładnikowa wraz z przekładnikiem prądowym pomiarowym odpowiadają wymiarom wg normy DIN /1 + DIN VDE 0636/T2 i mogą być stosowane w zgodnych z normą podstawach bezpiecznikowych mocy, podstawach listwowych jak i w rozłącznikach bezpiecznikowych listwowych. Parametry elektryczne wkładek pomiarowych odpowiadają normie VDE 0636/T2 i IEC Przekładnik posiada dwie pary gniazd odpowiednio do wymaganego zakresu pomiarowego i może pracować z otwartym obwodem gdyż napięcie jego obwodu pomiarowego wynosi jedynie 3 V. Amperomierz maksymalny posiada dwie skale stosownie do zakresów przekładnika. Czas nastawiania wynosi 8 minut. Dopuszczalne trwałe przeciążenie to dwukrotny prąd znamionowy. Wkładka bezpiecznikowa przekładnikowa Przekładnik pomiarowy Wskaźnik Miernik prądu maksymalnego Roz. a 1 b g n p q r NZ Opis Rozmiar Zakres Nr katalogowy Opak. Waga Aperomierz pradu maksymalnego /5 A ,100 Aperomierz pradu maksymalnego /1 A ,100 Aperomierz pradu maksymalnego /5 A ,100 Aperomierz pradu maksymalnego /5 A ,100 Przekładnik prądowy pomiarowy /5 A ,100 Przekładnik prądowy pomiarowy /5 A ,100 Przekładnik prądowy pomiarowy tylko dla aparatów o szerokości 115 mm /5 A ,100 Wkładka bezpiecznikowa przekładnikowa AC 400 V A ,526 Wkładka bezpiecznikowa przekładnikowa AC 400 V A ,530 Wkładka bezpiecznikowa przekładnikowa AC 400 V A ,532 Wkładka bezpiecznikowa przekładnikowa AC 400 V A ,532 Wkładka bezpiecznikowa przekładnikowa AC 400 V A ,532 Wkładka bezpiecznikowa przekładnikowa AC 400 V A ,529 Wkładka bezpiecznikowa przekładnikowa AC 400 V A ,526 Wkładka bezpiecznikowa przekładnikowa AC 400 V 2 (355) A ,538 Wkładka bezpiecznikowa przekładnikowa AC 400 V A ,535 Wkładka bezpiecznikowa przekładnikowa AC 400 V A ,400 Pierścienie zabezpieczające sprężynowe ,

13 Osadzona nakrętka W celu bezpośredniego mocowania aparatów na szynach zbiorczych należy osadzić w nich nakrętki wciskane. Opis Gwint wewnętrzny d (mm) s (mm) Nr katalogowy Opak. Nakrętka wciskana M6 8, Nakrętka wciskana M8 10, Nakrętka wciskana M10 12, Nakrętka wciskana M12 14, Nakrętka wciskana M16 18, Zaciski przeznaczone do podstaw i rozłączników bezpiecznikowych Opis Przekrój kabla Gwint wewnętrzny Nr katalogowy Opak. Zacisk ramkowy typu V2 (1 kpl. = 3 szt.) mm² sm mm² se 25 Nm Zacisk ramkowy typu V2N (1 kpl. = 3 szt.) 1) mm² rm mm² re mm² sm mm² se 35 Nm Zacisk ramkowy typu V2 MD (1 kpl. = 3 szt.) 1) Zacisk ramkowy typu V2 MD z łyżką (1 kpl. = 1 szt.) Zacisk ramkowy typu V2N z łyżką (1 kpl. = 1 szt.) mm² rm mm² re mm² sm mm² se mm² rm mm² re mm² sm mm² se mm² rm mm² re mm² sm mm² se 35 Nm Nm Nm Zacisk ramkowy typu V2N z łyżką i zaczepem kontrującym (1 kpl. = 1 szt.) mm² rm mm² re mm² sm mm² se 35 Nm Zacisk ramkowy piętrowy typu 2xV z łyżką 2x mm² sm 25 Nm dla dwóch przewodów (1 kpl. = 3 szt.) Zacisk łapkowy M12 (1 kpl. = 3 szt.) mm² se Osłona izolacyjna V2 MD Osłona izolacyjna V2N Zacisk specjalny przykręcany bezpośrednio śrubą M12 do szyny Cu z otworem Ø13 mm (1 kpl. = 3 szt.) mm² rm mm² se mm² sm 25 Nm ) przekrój możliwy do uzyskania przy zastosowaniu ze specjalnym przyłączem V Zacisk V Zacisk V2N Zacisk V2 MD Zacisk V2 MD z blachą Zacisk łapkowy M Osłona izolacyjna V2 MD Osłona izolacyjna V2N

14 Zaciski hakowe do szyn zbiorczych Opis A Nr katalogowy Opis Opak. Zacisk szynowy dla przewodów 1,5 15 mm2 do szyny grubości 5 mm Zacisk szynowy dla przewodów 1,5 15 mm2 do szyny grubości 10 mm Zacisk szynowy dla przewodów 4 35 mm 2 do szyny grubości 5 mm Zacisk szynowy dla przewodów 4 35 mm 2 do szyny grubości 10 mm Zacisk szynowy dla przewodów mm2 do szyny grubości 5 mm Zacisk szynowy dla przewodów mm2 do szyny grubości 10 mm Zacisk szynowy dla przewodów mm do szyny grubości 5 mm Zacisk szynowy dla przewodów mm do szyny grubości 10 mm Zacisk szynowy dla przewodów mm do szyny grubości 5 mm Zacisk szynowy dla przewodów mm2 do szyny grubości 10 mm LEITERANSCHLUSSKL. 1,5-16 MM² SS LEITERANSCHLUSSKL. 1,5-16 MM² SS LEITERANSCHLUSSKL. 1,5-35 MM² SS LEITERANSCHLUSSKL. 1,5-35 MM² SS LEITERANSCHLUSSKL MM² SS LEITERANSCHLUSSKL MM² SS LEITERANSCHLUSSKL MM² SS LEITERANSCHLUSSKL MM² SS LEITERANSCHLUSSKL MM² SS LEITERANSCHLUSSKL MM² SS NZ 273

15 Mostki zasilające Opis Prąd Numer katalogowy Oznaczenie Mostek zasilający dla 2 urządzeń NT-SILAS NH Einspeisekamm 2X SILAS NH ,245 Mostek zasilający dla 3 urządzeń NT-SILAS NH Einspeisekamm 3X SILAS NH ,345 Mostek zasilający dla 4 urządzeń NT-SILAS NH Einspeisekamm 4X SILAS NH ,433 Mostek zasilający dla 5 urządzeń NT-SILAS NH Einspeisekamm 5X SILAS NH ,525 Zacisk zasilający mm 2 rm/sm NT-SILAS NH Einspeiseklemme 25-95mm 2 RM/SM SILAS NH ,096 Mostek zasilający dla 2 urządzeń NT-SILAS/NT-IN NH Einspeisekamm 2X SILAS/IN NH00 4 0,384 Mostek zasilający dla 3 urządzeń NT-SILAS/NT-IN NH Einspeisekamm 3X SILAS/IN NH00 4 0,450 Mostek zasilający dla 4 urządzeń NT-SILAS/NT-IN NH Einspeisekamm 4X SILAS/IN NH00 4 0,500 Mostek zasilający dla 5 urządzeń NT-SILAS/NT-IN NH Einspeisekamm 5X SILAS/IN NH00 4 0,550 wg DIN EN VDE 0660 T100 / IEC :2004 Opis Materiały Wielkość obciążenia przy temperaturze otoczenia 35 C zależna jest od zasilania Opakowanie Waga (kg) Szyna prądowa E Cu 58 F25 Izolacja PC/ABS tłoczony jasnoszary RAL 7035 Pokrywa PC/ABS wtryskiwany jasnoszary RAL 7035 Osłona zacisków PA66 wtryskiwany jasnoszary RAL 7035 Zakres temperatury PC / ABS tłoczony VST B 120 ISO 306 = 113 C - UL94-V0/1,5 PC / ABS wtryskany VST B 120 ISO 306 = 138 C - UL94-V01,6 Właściwości izolacji Kategoria przepięciowa III / stopień zanieczyszczenia 2 Wytrzymałość elektryczna PC / ABS > 32 kv / mm Napięcie udarowe wytrzymywane =/> 6,0kV (1kV/mmLS) Minimalna izolacja powietrzna > 8 mm Minimalna odległość dla prądów pełzających > 8,5 mm Maksymalne napięcie pracy 690 V AC / 440 V DC Znamionowe napięcie pracy 415 V Wytrzymałość zwarciowa 12,5 ka 100 ms / 400 V Długość mostka zasilającego (m) Max.1 Max. 0,3 Przekrój poprzeczny mostka zasilającego 35 mm² 35 mm² Zasilanie mostka na początku lub na końcu systemu Maksymalny prąd mostka I s / fazę Przekrój przewodów podłączeniowych 125 A 200 A 35 mm² 2x35 mm² Zasilanie mostka w położeniu środkowym Maksymalny prąd mostka I s / fazę 160 A 260 A Przekrój przewodów podłączeniowych 2x35 mm² 95 mm² Zasilane urządzenia dla rozmiaru Zasilane urządzenia dla rozmiaru zmostkowane 2-3 Sn S3 S2 S1 S1 S2 S3 Sn I S I S I S Zasilanie mostka na początku lub na końcu Zasilanie mostka w położeniu środkowym Proszę zwrócić uwagę, iż przy zasilaniu w położeniu środkowym suma prądów na odejściach S1...Sn dla każdej gałęzi jest nie większa od wspomnianego maksymalnego prądu jednego mostka I /na fazę s 274

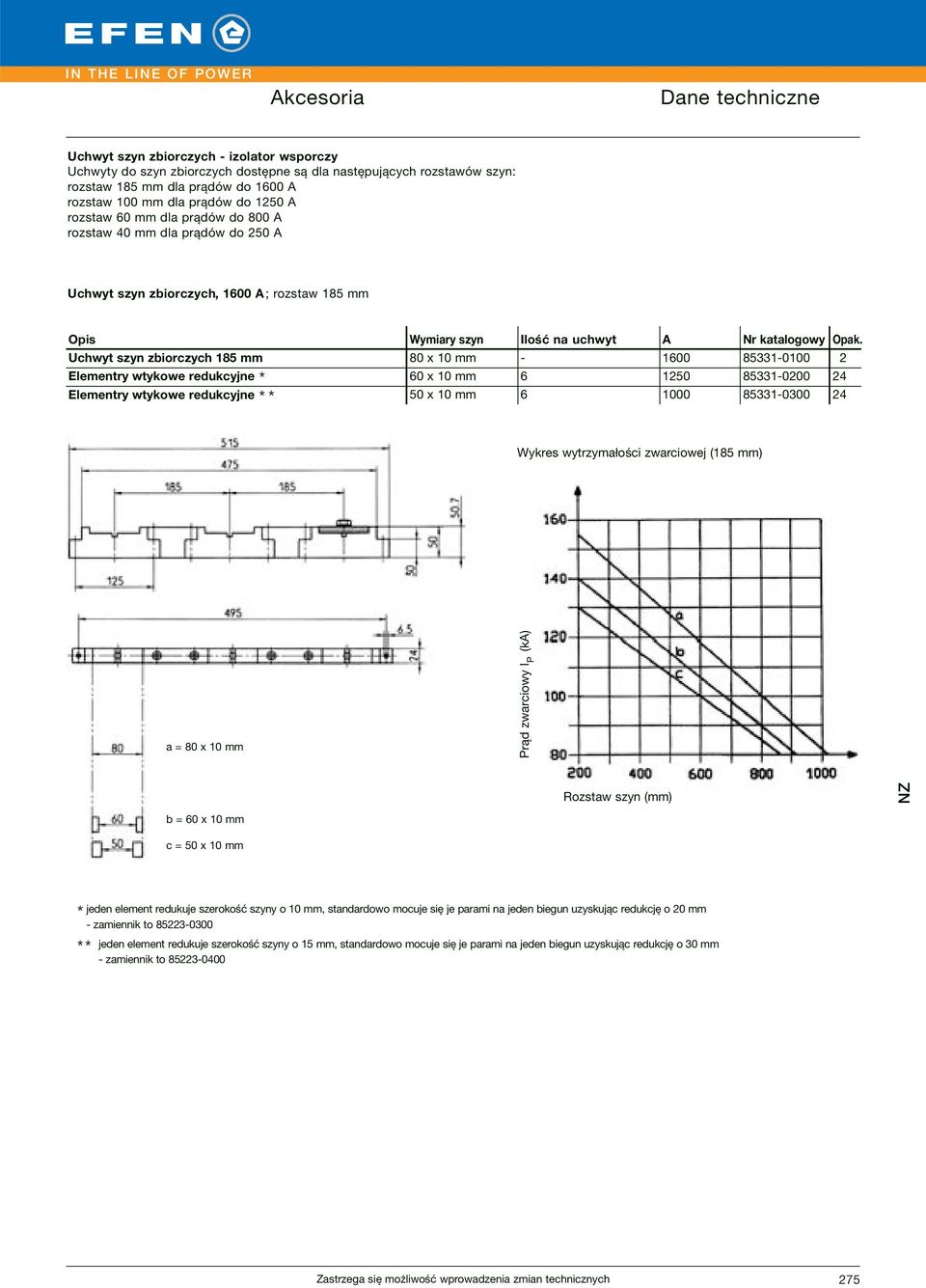

16 Uchwyt szyn zbiorczych - izolator wsporczy Uchwyty do szyn zbiorczych dostępne są dla następujących rozstawów szyn: rozstaw 185 mm dla prądów do 1600 A rozstaw 100 mm dla prądów do 1250 A rozstaw 60 mm dla prądów do 800 A rozstaw 40 mm dla prądów do 250 A Uchwyt szyn zbiorczych, 1600 A ; rozstaw 185 mm Opis Wymiary szyn Ilość na uchwyt A Nr katalogowy Opak. Uchwyt szyn zbiorczych 185 mm 80 x 10 mm Elementry wtykowe redukcyjne * 60 x 10 mm Elementry wtykowe redukcyjne 50 x 10 mm * * Wykres wytrzymałości zwarciowej (185 mm) a = 80 x 10 mm Prąd zwarciowy I (ka) P Rozstaw szyn (mm) NZ b = 60 x 10 mm c = 50 x 10 mm * jeden element redukuje szerokość szyny o 10 mm, standardowo mocuje się je parami na jeden biegun uzyskując redukcję o 20 mm - zamiennik to jeden element redukuje szerokość szyny o 15 mm, standardowo mocuje się je parami na jeden biegun uzyskując redukcję o 30 mm ** - zamiennik to

17 Uchwyt szyn zbiorczych, 1250 A; rozstaw 100 mm Opis Wymiary szyn Ilość na uchwyt A Nr katalogowy Opak. Uchwyt szyn zbiorczych 100 mm 60 x 10 mm Elementy wtykowe redukcyjne 50 x 10 mm Elementy wtykowe redukcyjne * 40 x 10 mm Elementy wtykowe redukcyjne 30 x 10 mm * * Wykres wytrzymałości zwarciowej (100 mm) 60 x 10 mm jeden element redukuje szerokość szyny o 10 mm, * standardowo mocuje się je parami na jeden biegun uzyskując redukcję o 20 mm- zamiennik to jeden element redukuje szerokość szyny o 15 mm, ** standardowo mocuje się je parami na jeden biegun uzyskując redukcję o 30 mm - zamiennik to Prąd zwarciowy I (ka) P Rozstaw szyn (mm) 50 x 10 mm 40 x 10 mm 30 x 10 mm Uchwyt szyn zbiorczych, 800 A ; rozstaw 60 mm Opis Wymiary szyn Ilość na uchwyt A Nr katalogowy Opak. Uchwyt szyn zbiorczych 60 mm - uniwersalny 15, 20, 25, 30 mm Wykres wytrzymałości zwarciowej (60 mm) 15/20/25/30 mm szerokość szyny 30 x 10 mm Prąd zwarciowy I (ka) P 30 x 5 mm 20 x 5 mm 20 x 10 mm 12 x 10 mm Rozstaw szyn (mm) 276

18 Izolatory walcowe, wykonanie tuleja / tuleja Materiał: poliester termoutwardzalny nienasycony, kolor czerwony wykonanie niepalne zgodnie z UL94-V0, bezhalogenkowe Wytrzymałość temp. wg. ISO 75/A > 200 C. Tuleja gwintowana: stal ocynkowana. Opis A B C Ø D E F Nr katalogowy Znamionowe napię pracy kv Dopuszczalne napięcie przemienne kv Wytrzymałośmałość na Wytrzy- dla prądów zginanie upływu kn Wytrzymałość na rozciąganie kn Wytrzymałość na skręcanie Nm H25 SW36 M6/M M6 SW ,0 7,5 4,0 6, H25 SW36 M8/M M8 SW ,0 7,5 6,4 9,5 24,5 1 H30 SW30 M6/M M6 SW ,0 7,5 4,0 6, H30 SW30 M8/M M8 SW ,0 7,5 6,4 9,5 24,5 1 H30 SW30 M10/M M10 SW ,0 7,5 6,4 9, H35 SW32 M6/M M6 SW32 29, ,0 23 4,5 6, H35 SW32 M8/M M8 SW32 29, ,0 23 6,9 10, H35 SW32 M10/M M10 SW32 29, ,0 23 8,0 11, H40 SW36 M6/M M6 SW ,5 20 4,5 6, H40 SW36 M8/M M8 SW ,5 20 8,5 11, H40 SW36 M10/M M10 SW ,5 20 9,0 12, H45 SW46 M6/M M6 SW ,5 23 5,0 6, H45 SW46 M8/M M8 SW ,5 23 9,5 14, H45 SW46 M10/M M10 SW ,5 23 9,5 14, H50 SW50 M6/M M6 SW ,0 37 5,0 6, H50 SW50 M8/M M8 SW ,0 37 5,0 13, H50 SW50 M10/M M10 SW ,0 37 6,0 13, H50 SW50 M12/M M12 SW ,0 25 9,5 17, H60 SW50 M6/M M6 SW ,5 3,0 30 5,5 6, H60 SW50 M8/M M8 SW ,5 3,0 30 8,0 19, H60 SW50 M10/M M10 SW ,5 3,0 30 8,0 19, H60 SW50 M12/M M12 SW ,5 3, ,0 19, H60 SW50 M16/M M16 SW ,5 3, ,0 19, H70 SW60 M8/M M8 SW ,0 50 8,0 19, H70 SW60 M10/M M10 SW , ,0 22, H70 SW60 M12/M M12 SW , ,0 24, H70 SW60 M16/M M16 SW , ,0 24, Opak. NZ DIN EN / VDE 0303 T.11 CTI 600 Kolor: czerwony 277

19 Izolatory walcowe, wykonanie tuleja / trzpień Materiał: poliester termoutwardzalny nienasycony, kolor czerwony wykonanie niepalne zgodnie z UL94-V0, bezhalogenkowe Wytrzymałość temp. wg. ISO 75/A > 200 C. Tuleja gwintowana: stal ocynkowana. Opis A B C Ø D E F Nr katalogowy Znamionowe napię pracy kv Dopuszczalne napięcie przemienne kv Wytrzymałość dla prądów upływu Wytrzymałość na zginanie kn Wytrzymałość na rozciąganie kn Wytrzymałość na skręcanie Nm 25 SW36 M8/M M8 SW ,0 7,5 6,4 9, SW30 M6/M M6 SW ,0 10 4,0 5, SW30 M8/M M8 SW ,0 10 6,4 9, SW30 M10/M M10 SW ,0 10 6,4 9, SW32 M6/M M6 SW32 29, ,0 10 4,5 5, SW32 M8/M M8 SW32 29, ,0 10 6,9 9, SW 32M10/M M10 SW32 29, ,0 10 8,0 9, SW36 M6/M M6 SW ,5 15 4,5 5, SW36 M8/M M8 SW ,5 15 8,5 9, SW36 M10/M M10 SW ,5 15 9,0 9, SW46 M6/M M6 SW ,5 15 4,5 5, SW46 M8/M M8 SW ,5 15 9,5 10, SW46 M10/M M10 SW ,5 15 9,5 13, SW50 M8/M M8 SW ,0 15 5,0 10, SW50 M10/M M10 SW ,0 15 5,0 13, SW50 M12/M M12 SW ,0 15 6,0 17, SW50 M8/M M8 SW ,5 10 2,0 15 5,5 10, SW50 M10/M M10 SW ,5 12 2,0 15 8,0 13, SW50 M12/M M12 SW ,5 17 2, ,0 17, SW60 M8/M M8 SW ,0 15 8,0 10, SW60 M10/M M10 SW , ,0 13, SW60 M12/M M12 SW , ,0 17, Opak. DIN EN / VDE 0303 T.11 CTI 600 Kolor: czerwony 278

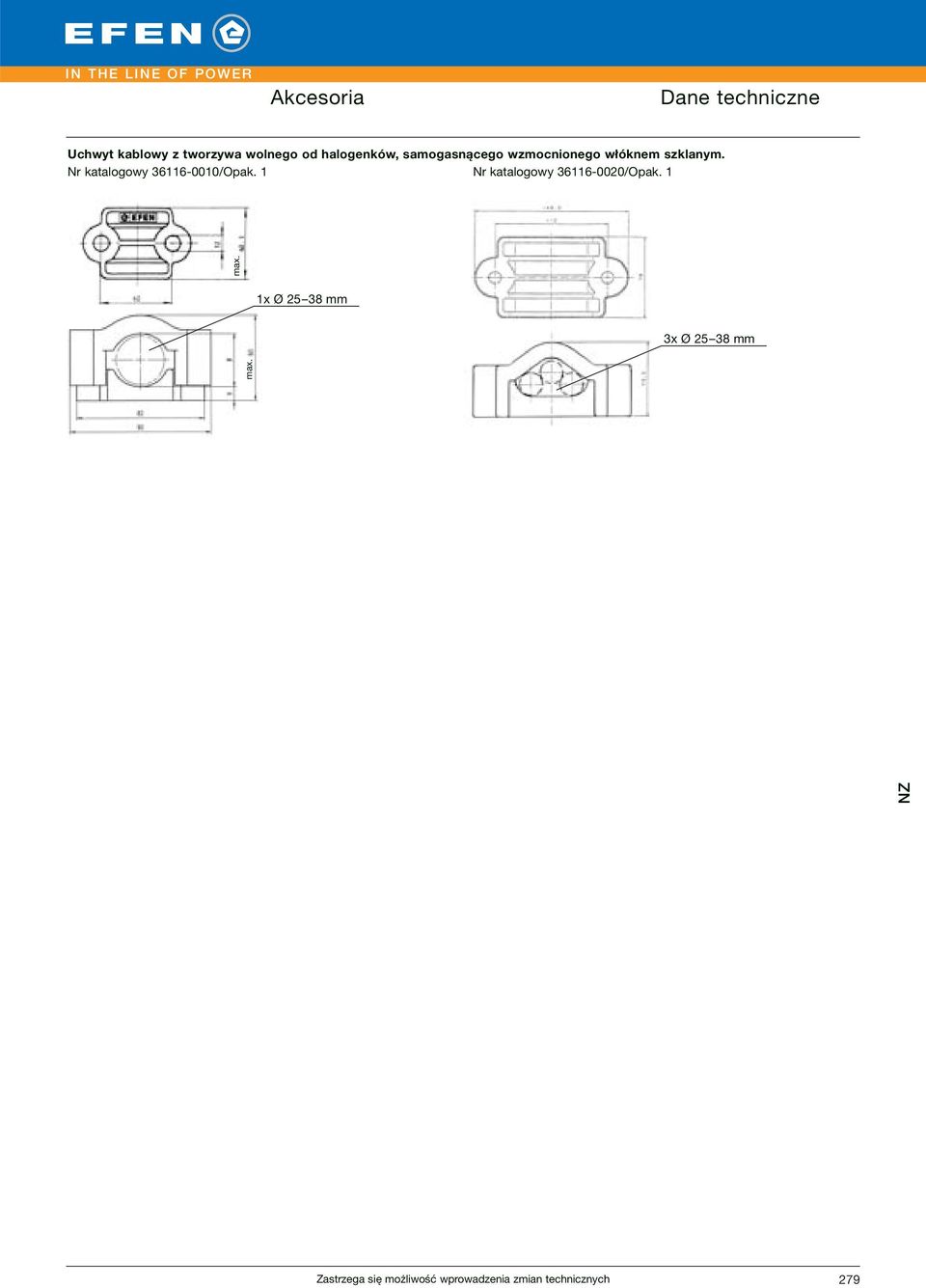

20 Uchwyt kablowy z tworzywa wolnego od halogenków, samogasnącego wzmocnionego włóknem szklanym. Nr katalogowy /Opak. 1 Nr katalogowy /Opak. 1 1x Ø mm 3x Ø mm NZ max. max. 279
