Kompletny system. Łatwy montaż na listwach montażowych. Osłony z osłabieniami dla różnych wielkości przewodów

Transkrypt

1 R5 Kompletny system Łatwy montaż na listwach montażowych Zabezpieczenie przed dotykiem w standardzie Osłony z osłabieniami dla różnych wielkości przewodów Rysunek rozłącznika do zasilania systemu szyn zbiorczych o rozstawie 60 mm

2 MM: Bild angeben Treść Rozłączniki bezpiecznikowe skrzynkowe typu NT-SILAS, 3-biegunowe Rozłączniki bezpiecznikowe skrzynkowe SILAS do montażu natablicowego mm Rozłączniki bezpiecznikowe skrzynkowe SILAS do montażu na system szyn zbiorczych 40/1 137 Rozłączniki bezpiecznikowe skrzynkowe SILAS do montażu na system szyn zbiorczych Oszczędność miejsca Rozłączniki bezpiecznikowe skrzynkowe SILAS do zasilania systemu szyn zbiorczych Rozłączniki bezpiecznikowe skrzynkowe SILAS akcesoria 140 patrz strona 143 NT-SILAS System Wszystkie urządzenia od rozmiaru 000, obecnie najmniejszego na rynku, do rozmiaru 3 posiadają jednakową głębokość zabudowy, co ułatwia stosowanie maskownic do perfekcyjnej ochrony przed dotykiem, oraz uzyskanie jednolitego wyglądu rozdzielnicy. Szeroki wybór wielofunkcyjnych akcesoriów, daje wszystkim użytkownikom maksymalne możliwości adaptacjne i modernizacjne, aby zbudowany przy ich pomocy system spełniał wszelkie aktualne wymagania. Optymalne dostosowanie wielkości urządzeń i akcesoriów, jak również ujednolicona budowa, sprawiają, że seria NT-SILAS jest jedną z najbardziej innowacyjnych na rynku. Właściwości Seria NT-SILAS oferuje nowatorskie rozwiązania opracowane dla rozłączników bezpiecznikowych NH w rozdzielnicach. Podczas prac rozwojowych zwróciliśmy szczególną uwagę na to, by ta modułowa seria odznaczała się bezpieczeństwem obsługi i wygodnym dla użytkownika montażem na szynach zbiorczych. Obracalne haki (odpływ góra/dół do wyboru przy montażu) Kontrola stanu bezpieczników (elektroniczna lub mechaniczna) Szeroki zakres możliwych do podłączenia przewodów Idealna ochrona przed dotykiem

3 do montażu natablicowego Rozłączniki bezpiecznikowe skrzynkowe serii SILAS dzięki swojej regularnej budowie oraz szerokiej gamie akcesoriów są odpowiednie do wszelkich zastosowań. Więcej informacji na stronie 143 Rozłączniki bezpiecznikowe skrzynkowe 690 V AC, 3-biegunowe do montażu natablicowego - optymalne oznaczenie - zintegrowana ochrona dłoni - łatwy i szybki montaż na listwy montażowe jako opcja Zacisk ramkowy,5-50 mm, Cu ,007 0,018 Zacisk ramkowy,5-95 mm², Cu ,001 0,015 Przyłącze uniwersalne (śruba M8) ,009 0,015 Przyłącze uniwersalne (śruba M10) ,01 0,09 Zacisk ramkowy mm², Al/Cu ,0 0,030 Przyłącze uniwersalne (śruba M10) ,034 0, ,034 0,100 Przyłącze uniwersalne (śruba M10) ,043 0, ,043 0,106 Rozłączniki bezpiecznikowe skrzynkowe 500 V AC, 3-biegunowe do montażu natablicowego - elektroniczna kontrola stanu bezpieczników - nie jest potrzebne dodatkowe zasilanie - niezależna od kierunku zasilania Zacisk ramkowy,5-50 mm, Cu ,007 0,018 Zacisk ramkowy,5-95 mm², Cu ,018 0,015 Przyłącze uniwersalne (śruba M8) ,009 0,015 Przyłącze uniwersalne (śruba M10) ,0 0,030 Zacisk ramkowy mm², Al/Cu ,0 0,030 Przyłącze uniwersalne (śruba M10) ,034 0, ,034 0,100 Przyłącze uniwersalne (śruba M10) ,043 0, ,043 0,106 Rozłączniki bezpiecznikowe skrzynkowe 690 V AC, 3-biegunowe do montażu natablicowego - elektromechaniczna kontrola stanu bezpieczników (wyłącznik silnikowy) - kontrola stanu wszystkich typów bezpieczników - niezależny od kierunku zasilania Zacisk ramkowy,5-95 mm², Cu ,019 0,016 Przyłącze uniwersalne (śruba M8) ,009 0,015 Przyłącze uniwersalne (śruba M10) ,01 0,09 Zacisk ramkowy mm², Al/Cu ,01 0,09 Przyłącze uniwersalne (śruba M10) ,034 0, ,034 0,100 Przyłącze uniwersalne (śruba M10) ,043 0, ,043 0,

4 rozmiar do montażu na system szyn zbiorczych 40/1* Rozłączniki bezpiecznikowe skrzynkowe serii SILAS to urządzenia stworzone do montażu na system szyn zbiorczych posiadające jednolity poziom zabudowy oraz niespotykaną uniwersalność, dzięki której szybko i wygodnie można zmienić stronę odpływu rozłącznika wg potrzeb klienta. ** Więcej informacji na stronie 143 Rozłączniki bezpiecznikowe skrzynkowe 690 V AC, montaż wtykowy na system szyn zbiorczych 40/1 mm, głębokość zabudowy 70 mm * wersja nietypowa, dostępna tylko na zapytanie ** rozmiary 00- mają odpływ uniwersalny (odpływ z góry do samodzielnej zmiany przez użytkownika) - optymalne oznaczenie - zintegrowana ochrona dłoni - łatwy i szybki montaż na szynach zbiorczych Zacisk ramkowy,5-50 mm², odpływ z dołu, Cu ,010 0,019 Zacisk ramkowy,5-50 mm², odpływ z góry, Cu ,010 0,019 Zacisk ramkowy,5-95 mm², Cu ,017 0,03 Przyłącze uniwersalne (śruba M8) ,001 0,0 Przyłącze uniwersalne (śruba M10) ,016 0,04 Zacisk ramkowy mm², Al/Cu ,117 0,034 Przyłącze uniwersalne (śruba M10) ,034 0, ,034 0,117 NT-SILAS Rozłączniki bezpiecznikowe skrzynkowe 500 V AC, montaż wtykowy na system szyn zbiorczych 40/1 mm, głębokość zabudowy 70 mm - elektroniczna kontrola stanu bezpieczników - nie jest potrzebne dodatkowe zasilanie - niezależny od kierunku zasilania Zacisk ramkowy,5-50 mm², odpływ z dołu, Cu ,009 0,015 Zacisk ramkowy,5-50 mm², odpływ z góry, Cu ,009 0,015 Zacisk ramkowy,5-95 mm², Cu ,017 0,03 Przyłącze uniwersalne (śruba M8) ,017 0,03 Przyłącze uniwersalne (śruba M10) ,016 0,04 Zacisk ramkowy mm², Al/Cu ,016 0,04 Przyłącze uniwersalne (śruba M10) ,034 0, ,034 0, Rozłączniki bezpiecznikowe skrzynkowe 690 V AC, montaż wtykowy na system szyn zbiorczych 40/1 mm, głębokość zabudowy 70 mm - elektromechaniczna kontrola stanu bezpieczników (wyłącznik silnikowy) - kontrola stanu wszystkich typów bezpieczników - niezależny od kierunku zasilania Zacisk ramkowy,5-95 mm², Cu ,017 0,03 Przyłącze uniwersalne (śruba M8) ,017 0,03 Przyłącze uniwersalne (śruba M10) ,016 0,04 Zacisk ramkowy mm², Al/Cu ,016 0,04 Przyłącze uniwersalne (śruba M10) ,034 0, ,034 0,

5 do montażu na system szyn zbiorczych 60 mm Rozłączniki bezpiecznikowe skrzynkowe serii SILAS oferują wiele zalet przy montażu na system szyn zbiorczych. - obracalne haki umożliwiające wybór strony podłączenia ** - najmniejsze wymiary dla wielkości możliwość wyrównanie wysokości dla wszystkich rozmiarów Więcej informacji na stronie 143 Rozłączniki bezpiecznikowe skrzynkowe 690 V AC montaż hakowy na system szyn zbiorczych 60mm, głębokość zabudowy 3 mm, kompatybilny z rozłącznikami systemu D0/60 mm Zacisk ramkowy 1,5-50 mm², podłączenie ,009 0,015 kabla od dołu, Cu Zacisk ramkowy,5-50 mm², podłączenie ,009 0,015 kabla od góry, Cu Zacisk ramkowy,5-95 mm², Cu ,016 0,04 * wersja nietypowa, dostępna tylko na zapytanie * Rozłączniki bezpiecznikowe skrzynkowe 690 V AC montaż hakowy na system szyn zbiorczych 60 mm, głębokość zabudowy 70 mm ** tylko rozmiary 00-3 mają odpływ uniwersalny/obracalne haki (odpływ z góry do samodzielnej zmiany przez użytkownika) Zacisk ramkowy 1,5-50 mm², podłączenie ,009 0,015 kabla od dołu, Cu Zacisk ramkowy,5-50 mm², podłączenie ,009 0,015 kabla od góry, Cu Zacisk ramkowy,5-95 mm², Cu ,013 0,00 Przyłącze uniwersalne (śruba M8) ,013 0,00 Przyłącze uniwersalne (śruba M10) ,016 0,044 Zacisk ramkowy mm², Al/Cu ,016 0,044 Przyłącze uniwersalne (śruba M10) ,034 0, ,034 0,010 Przyłącze uniwersalne (śruba M10) ,038 0, ,038 0,014 Rozłączniki bezpiecznikowe skrzynkowe 500 V AC montaż hakowy na system szyn zbiorczych 60mm, głębokość zabudowy 3 mm, kompatybilny z rozłącznikami systemu D0/60 mm - elektroniczna kontrola stanu bezpieczników - nie jest potrzebne dodatkowe zasilanie - niezależny od kierunku zasilania Zacisk ramkowy,5-50 mm², podłączenie ,009 0,015 kabla od dołu, Cu Zacisk ramkowy,5-50 mm², podłączenie ,010 0,017 kabla od góry, Cu Zacisk ramkowy,5-95 mm², Cu ,016 0,04 * * wersja nietypowa, dostępna tylko na zapytanie 138

6 do montażu na system szyn zbiorczych 60 mm Więcej informacji na stronie 143 Rozłączniki bezpiecznikowe skrzynkowe 500 V AC montaż hakowy na system szyn zbiorczych 60 mm, głębokość zabudowy 70 mm Właściwości - elektroniczna kontrola stanu bezpieczników Zacisk ramkowy,5-50 mm², podłączenie kabla od dołu, Cu Zacisk ramkowy,5-50 mm², podłączenie kabla od góry, Cu ,009 0, ,010 0,017 Zacisk ramkowy,5-95 mm², Cu ,013 0,00 Przyłącze uniwersalne (śruba M8) ,013 0,00 Przyłącze uniwersalne (śruba M10) ,016 0,044 Zacisk ramkowy mm², Al/Cu ,016 0,044 Przyłącze uniwersalne (śruba M10) ,034 0, ,034 0,11 Przyłącze uniwersalne (śruba M10) ,038 0, ,038 0,144 Rozłączniki bezpiecznikowe skrzynkowe 690 V AC montaż hakowy na system szyn zbiorczych 60 mm, głębokość zabudowy 70 mm Właściwości - elektromechaniczna kontrola stanu bezpieczników (wyłącznik silnikowy) NT-SILAS Zacisk ramkowy,5-95 mm², Cu ,013 0,00 Przyłącze uniwersalne (śruba M8) ,013 0,00 Przyłącze uniwersalne (śruba M10) ,016 0,044 Zacisk ramkowy mm², Al/Cu ,016 0,044 Przyłącze uniwersalne (śruba M10) ,034 0, ,034 0,100 Przyłącze uniwersalne (śruba M10) ,038 0, ,038 0,144 Rozłączniki bezpiecznikowe skrzynkowe 690 V AC montaż hakowy na system szyn zbiorczych 60mm, głębokość zabudowy 3 mm, kompatybilny z rozłącznikami systemu D0/60 mm Zacisk ramkowy,5-95 mm², Cu * 1 0,016 0,04 rozmiar 1- przelotowe do zasilania systemu szyn zbiorczych 60 mm Rozłączniki bezpiecznikowe przelotowe SILAS do zasilania szyn zbiorczych wyposażone są w dodatkowe przyłącze. Mogą więc one jednocześnie zasilać system szynowy 60 mm oraz dodatkowy odpływ zabezpieczony wkładkami - ekonomiczny - zwartej budowy - bezotworowy bezpośredni montaż - rozmiar 1 i dla systemu szyn zbiorczych 60 mm Więcej informacji na stronie 143 Rozłączniki bezpiecznikowe skrzynkowe 690 V AC montaż hakowy na system szyn zbiorczych 60 mm, głębokość zabudowy 70 mm Przyłącze uniwersalne (śruba M10) ,014 0,076 Przyłącze uniwersalne (śruba M10) ,034 0,100 * * * wersja nietypowa, dostępna tylko na zapytanie 139

7 Akcesoria Dzięki zastosowaniu zróżnicowanych akcesoriów istnieje możliwość dopasowania rozłącznika do indywidualnych potrzeb Więcej informacji na stronie Zaciski mostkowe - łatwe podłączenie przewodów miedzianych i szyn elastycznych - 1 kpl. = 3 szt mm Cu rm 00 szyn. elast. 13x5-15 mm mm Cu rm 1 szyn. elast. 18x7-18 mm mm Cu rm szyn. elast. 1x5-19 mm mm Cu rm 3 szyn. elast. 5x7-0 mm Zaciski pryzmowe - łatwe podłączenie przewodów miedzianych i aluminiowych - 1 kpl. = 3 szt mm Al/Cu rm, sm mm Al/Cu rm, sm mm Al/Cu rm, sm mm Al/Cu rm, sm Zaciski pryzmowe piętrowe - łatwe podłączenie dwóch przewodów miedzianych i aluminiowych - 1 kpl. = 3 szt x mm Al/Cu rm, sm 1 x mm Al/Cu rm, sm x mm Al/Cu rm, sm Zaciski ramkowe aluminiowe - łatwe i szybkie podłączenie przewodów miedzianych lub aluminiowych - 1 kpl. = 3 szt mm rm 1 50 ( mm sm, se) Al/Cu mm rm ( mm sm, se) Al/Cu Dodatkowe komory gasikowe dla AC3 / 690 V do NT-SILAS rozmiaru Komora gasikowa (1 kpl. = 3 szt.)

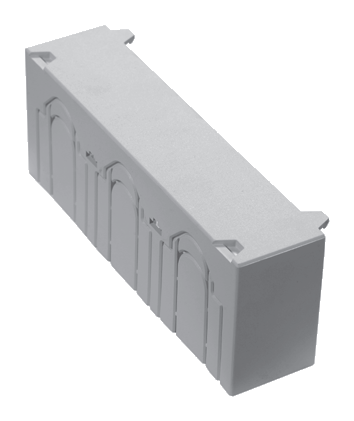

8 Akcesoria Dzięki zastosowaniu zróżnicowanych akcesoriów istnieje możliwość dopasowania rozłącznika do indywidualnych potrzeb Więcej informacji na stronie 143 Pokrywa zacisków - zwiększenie ochrony przed dotykiem części pod napięciem Pokrywa zacisków Pokrywa zaciskow Pokrywa zaciskow Pokrywa zaciskow Pokrywa zaciskow Zatrzaskiwany boczny profil wsporczy - do osłon systemowych, zestaw = szt Zatrzaskiwany boczny profil wsporczy Zatrzaskiwany boczny profil wsporczy Zatrzaskiwany boczny profil wsporczy NT-SILAS Szybkozłącze do listw montażowych na rozstaw 15 lub 150 mm - do montażu na dwóch listwach montażowych TH-35 o rozstawie 15 lub 150 mm Szybkozłącze do listw montażowych na rozstaw 15 lub 150 mm Szybkozłącze do listw montażowych na rozstaw 15 lub 150 mm Mikrołącznik do kontroli stanu łączenia - do kontroli stanu łaczenia Mikrołącznik Mikrołącznik Blokada okienek - zabezpieczenie przed kradzieżą prądu Blokada okienek

9 Akcesoria Zestaw przyłączy obniżających do aparatów instalowanych z głębokością zabudowy 3 mm - obniżenie przyłączy w aparatach rozmiaru 1-3 dla głębokości zabudowy 3 mm Zestaw przyłączy obniżających Zestaw przyłączy obniżających Zestaw przyłączy obniżających Adapter do szyn zbiorczych o rozstawie 100 mm - do aparatów w wersji natablicowej z przyłączem uniwersalnym M Adapter do szyn zbiorczych o rozstawie 100 mm Adapter do szyn zbiorczych o rozstawie 100 mm Adapter do szyn zbiorczych o rozstawie 100 mm , , ,110 Mostki zasilające grzebieniowe sprawiają że system rozłączników firmy EFEN jest produktem najwyższej klasy oferującym kompleksowe rozwiązania: - prosta i bezpieczna technika mostkowania - szybki montaż - redukcja kosztów oprzewodowania Więcej informacji na stronie 143 Mostki zasilające grzebieniowe do rozłączników bezpiecznikowych serii SILAS - prosta i bezpieczna technika mostkowania - szybki montaż - redukcja kosztów oprzewodowania - dla rozmiaru 00 tylko do aparatów z przyłączem uniwersalnym (śruba M8) Mostek zasilający dla rozłączników NT-SILAS Mostek zasilający dla 3 rozłączników NT-SILAS Mostek zasilający dla 4 rozłączników NT-SILAS Mostek zasilający dla 5 rozłączników NT-SILAS Zacisk zasilający 5-95 mm rm/sm Cu (1 kpl. = 3 szt.) Mostek zasilający x NT-SILAS/NT-IN Mostek zasilający 3 x NT-SILAS/NT-IN Mostek zasilający 4 x NT-SILAS/NT-IN Mostek zasilający 5 x NT-SILAS/NT-IN

10 Przegląd programu produkcji Roz. 000 Roz. 00 Roz. 1 Roz. Roz. 3 Do montażu tablicowego Do systemu szyn zbiorczych 40/1 mm Do systemu szyn zbiorczych 60 mm Do systemu szyn zbiorczych 100 mm Do montażu na listwie TH-35 Zatrzaskiwany boczny profil wsporczy Osłona zacisków przyłączeniowych Zacisk mostkowy dla przewodów Cu Zacisk pryzmowy dla przewodów Al/Cu Zacisk pryzmowy piętrowy dla przewodów Al/Cu Zacisk ramkowy Wskaźnik stanu łączenia Elektroniczna kontrola stanu bezpieczników Elektromechaniczna kontrola stanu bezpieczników z wyłącznikiem silnikowym Blokada okienka przed kradzieżą prądu Zabudowa pozioma zgodnie z VDE 0660 T107/EN/IEC NT-SILAS Przystosowane do wkładek bezpiecznikowych mocy n.n. wg VDE 0636 T Roz Znamionowy prąd łączeniowy I e A Znamionowy prąd cieplny I th A Znamionowe napięcie łączeniowe U e V 690 Znamionowe napięcie izolacji U i V 1000 Znamionowe napięcie udarowe wytrzymywane U imp kv 8 1) / 6 ) 8 Znamionowy warunkowy prąd zwarciowy ka (przy ochronie bezpiecznikami mocy n.n.) Kategoria u ytkowania VDE 0660 T107/EN/IEC U e = 400V AC AC-3B AC-3B AC-3B AC-3B AC-3B U e = 500V AC AC-B AC-B AC-3B AC-3B AC-B U e = 690V AC AC-1B AC-1B AC-B AC-B AC-1B U e = 0V DC DC-B 3) DC-B 3) DC-1B 4) DC-1B 4) DC-1B 4) U e = 0V DC DC-1B 5) U e = 440V DC DC-B 3) DC-1B 6) DC-1B 3) DC-1B 3) DC-1B 3) U e = 440V DC DC-B 7) Trwałość mechaniczna Cykle Dopuszczalna temperatura otoczenia Stopień ochrony DIN/EN 6059/VDE 0470 T1 Maksymalnie dopuszczalne straty mocy wkładki bezpiecznikowej n.n. -5 C do +55 C IP 3X W 7, Masa bez wkładki bezpiecznikowej kg 0,54 0,84, 3,6 4,1 80 8) 1) montaż na szynach zbiorczych 8 kv ) montaż natablicowy 6 kv 8) 500V Schemat łączeniowy dla prądu stałego - DC 3) 4) trzy bieguny szeregowo dwa skrajne bieguny szeregowo 5) 6) 7) dla 3) I e = 80 A dla 3) I e = 15 A dla 3) I e = 100 A 143

11 Możliwości przyłączenia przewodów - typy i przekroje Rodzaj zacisku przyłączeniowego Rodzaj przewodu NH 000 NH 00 NH 1 NH NH 3 Rozmiar Zacisk śrubowy - M8 M10 M10 M10 Zacisk mostkowy rm Cu re mm² Zacisk pryzmowy Cu re/rm/ Al se/sm mm² Zacisk pryzmowy piętrowy dla dwóch przewodów Zacisk ramkowy Cu Al Cu Al rm/se/ sm - - x35-70 x70-10 x150 mm² rm/re,5-50, se/sm rm/re se/sm Zacisk potrójny re - 1, Cu rm Szyna elastyczna 9x x x7-18 1x5-19 5x7-0 Szyna płaska 15x15 0x15 3x0 3x0 mm² mm² mm mm Momenty dokręcania dla przyłączy oraz mocowań szyn zbiorczych Rozmiar NH 000 NH 00 NH 1 NH NH 3 Rodzaj zacisku przyłączeniowego Momenty dokręcania w Nm Zacisk śrubowy Zacisk mostkowy Zacisk pryzmowy Przyłącze śrubowe do szyny zbiorczej prądowej 4, Zacisk ramkowy 4,5 4, Możliwość przyłączenia dwóch końcówek kablowych Rozmiar 16 mm² 5 mm² 35 mm² 50 mm² 70 mm² 95 mm² 10 mm² 150 mm² 185 mm² 40 mm² 300 mm² 00 x x x x 1 x x x x x x x x x x x x x 3 x x x x Dla sprawdzenia zastosowane zostały końcówki kablowe wg normy DIN Inne końcówki kablowe mogą posiadać odmienne wymiary, jednak z reguły mogą też być stosowane. 144

12 Rozłączniki bezpiecznikowe rozmiar 000 Akcesoria 1 5 NT-SILAS Mikrołącznik 1p do sygnalizacji stanu łączenia Szybkozłącze do dwóch listew montażowych w rostawie 15 lub 150 mm Zabezpieczenie przed dostępem i kradzieżą prądu Osłona przyłączy Zatrzaskiwany boczny profil wsporczy 145

13 Rozłączniki bezpiecznikowe rozmiar 00 Akcesoria Mikrołącznik 1p do sygnalizacji stanu łączenia Szybkozłącze do dwóch listew montażowych w rostawie 15 lub 150 mm Zabezpieczenie przed dostępem i kradzieżą prądu Zacisk potrójny 3x16 mm Zacisk mostkowy do przewodów i szyn elastycznych 6-50 mm rm, Cu Zacisk pryzmowy do przewodów 6-70 mm re/rm/se/sm, Al/Cu Osłona przyłączy Zatrzaskiwany boczny profil wsporczy 146

14 Rozłączniki bezpiecznikowe rozmiar 1-3 Akcesoria ß 1 0 NT-SILAS ß Mikrołącznik 1p do sygnalizacji stanu łączenia Szybkozłącze do dwóch listew montażowych w rostawie 15 lub 150 mm (tylko do rozmiaru 1) Zabezpieczenie przed dostępem i kradzieżą prądu Adapter na system szyn zbiorczych o rozstawie 100 mm (nr dla rozmiaru 1) Zacisk pryzmowy piętrowy do przewodów x35-70 mm rm/se/sm, Al/Cu (nr dla rozmiaru 1) Zacisk ramkowy do przewodów mm re/rm ( mm se/sm), Al/Cu (nr dla rozmiaru 1) Zacisk pryzmowy do przewodów mm re/rm/se/sm, Al/Cu (nr dla rozmiaru 1) Zacisk mostkowy do przewodów i szyn elastycznych mm rm, Cu (nr dla rozmiaru 1) Przyłącze obniżające do aparatów instalowanych z głębokością zabudowy 3 mm (nr dla rozmiaru 1) Osłona przyłączy (nr dla rozmiaru 1) Zatrzaskiwany boczny profil wsporczy 147

15 Elektroniczna kontrola stanu przepalenia wkładki Sygnalizacja pracy i prawidłowego działania przez zieloną diodę LED Sygnalizacja błędu przez czerwoną diodę LED Nie wymaga zewnętrznego zasilania Zdalna sygnalizacja poprzez wtyczkę 4-pinową z wyprowadzonymi stykami: 1 zwierny + 1 rozwierny Kontrola stanu wszystkich rodzajów bezpieczników, w razie uszkodzenia pulsuje czerwona dioda LED Automatyczna gotowość do pracy po wymianie uszkodzon-ego/ych bezpiecznik-a/ów Działanie niezależnie od strony przyłączenia zasilania Znamionowe napięcie łączeniowe U e AC 400 V AC 500 V 50/60 Hz / DC 0 V 1) Znamionowe napięcie izolacji U i Znamionowe napięcie udarowe wytrzymywane U imp Znamionowy prąd zwarciowy warunkowy (przy ochronie bezpiecznikami mocy n.n.) Dopuszczalny zakres temperatur Zwłoka czasowa Zasada działania Elementy wskazujące Wyjście sygnalizacyjne Napięcie/prąd pracy wyjścia stykowego 1000 V 8 kv 50 ka -0 C do +55 C 1-1,5 s Różnica napięcia Obecność napięcia pracy: migocze zielona LED Zadziałał bezpiecznik: migocze czerwona LED Przekaźnik z 1 stykiem zwiernym i 1 rozwiernym. Separacja od obwodu zasilania wg EN AC 50 V/DC 30 V max. 5 A 1) przy pracy DC rozłącznik podłączony musi być jak na dole strony 143 (trzy bieguny szeregowo) Kontrola stanu bezpieczników z wyłącznikiem silnikowym Wskazanie: pozycja I gotowość pracy pozycja 0 - sygnalizacja błędu Zdalna sygnalizacja poprzez wtyczkę 4-pinową z wyprowadzonymi stykami: 1 zwierny + 1 rozwierny Nie wymaga zewnętrznego zasilania Kontrola stanu wszystkich typów bezpieczników Znamionowe napięcie łączeniowe U e Znamionowe napięcie izolacji U i Znamionowe napięcie udarowe wytrzymywane U imp Znamionowy prąd zwarciowy warunkowy (przy ochronie bezpiecznikami mocy n.n.) Dopuszczalny zakres temperatur Zwłoka czasowa Zasada działania Elementy wskazujące Wyjście sygnalizacyjne AC 4 V AC 690 V / 50/60 Hz / DC 4 V DC 50 V 690 V 6 kv 50 ka -0 C do +55 C < 0,5 s Przy różnicy napięcia od 5 V Gotowość do pracy: Pozycja dźwigni łączeniowej I, Sygnalizacja błędu: Pozycja dźwigni łączeniowej 0 Łącznik pomocniczy: 1 styk rozwierny + 1 styk zwierny Napięcie pracy wyjścia stykowego AC 4 V AC 30 V DC 4 V DC 60 V Prąd pracy wyjścia stykowego A 0,5A 1A 0,15A 148

16 Rozłączniki bezpiecznikowe przelotowe SILAS do zasilania szyn zbiorczych posiadają dodatkowe przyłącze, co umożliwia jednoczesne zasilanie systemu szyn zbiorczych 60 mm oraz wykorzystanie tego rozłącznika jako dodatkowego odpływu zabezpieczonego wkładkami. oszczędność kosztów oszczędność miejsca bezotworowy montaż bezpośrednio do szyn zbiorczych rozmiar 1 i do montażu na system szyn zbiorczych 60 mm Opis Rozmiar A I n Nr katalogowy Oznaczenie Opak. Masa (kg) Przyłącze uniwersalne (śruba M10) SILAS SE NH1 60 EB70 UU 1,3 Przyłącze uniwersalne (śruba M10) SILAS SE NH 60 EB70 UU 1 3,6 Zasilanie szyn Dodatkowy odpływ bezpiecznikowy Zasilanie szyn z pominięciem wkładek bezpiecznikowych 50 A SILAS A SILAS Zasilanie szyn max. 500 A SILAS 1 max. 800 A SILAS NT-SILAS Zasilanie szyn poprzez wkładki bezpiecznikowe 15 A SILAS 1 00 A SILAS Zasilanie szyn max. 50 A SILAS 1 max. 400 A SILAS 149

17 Do montażu tablicowego Opis Rozmiar A I n Nr katalogowy Oznaczenie Opak. Masa (kg) Z zaciskami ramkowymi rm/re 50 mm² A SILAS NH000 R4R4 1 0,4 Przyłącze uniwersalne (śruba M8) A SILAS NH00 U5U5 1 0,6 Z zaciskami ramkowymi rm/re 95 mm² A SILAS NH00 R5R5 1 0,6 Przyłącze uniwersalne (śruba M10) 1 50 A SILAS NH1 UU 1,0 Z zaciskami ramkowymi rm/re 150 mm² 1 50 A SILAS NH1 RR 1, Przyłącze uniwersalne (śruba M10) 400 A SILAS NH UU 1 3,0 Z zaciskami ramkowymi rm/re 300 mm² 400 A SILAS NH RR 1 3,6 Przyłącze uniwersalne (śruba M10) A SILAS NH3 UU 1 3,5 Z zaciskami ramkowymi rm/re 300 mm² A SILAS NH3 RR 1 4,0 Do montażu tablicowego, z elektroniczną kontrolą stanu bezpieczników 500 V AC Opis Rozmiar A I n Nr katalogowy Oznaczenie Opak. Masa (kg) Z zaciskami ramkowymi rm/re 50 mm² A SILAS NH000 ESF MA R4R4 1 0,5 Przyłącze uniwersalne (śruba M8) A SILAS NH00 ESF MA U5U5 1 0,7 Z zaciskami ramkowymi rm/re 95 mm² A SILAS NH00 ESF MA R5R5 1 0,7 Przyłącze uniwersalne (śruba M10) 1 50 A SILAS NH1 ESF MA UU 1,1 Z zaciskami ramkowymi rm/re 150 mm² 1 50 A SILAS NH1 ESF MA RR 1, Przyłącze uniwersalne (śruba M10) 400 A SILAS NH ESF MA UU 1 3,1 Z zaciskami ramkowymi rm/re 300 mm² 400 A SILAS NH ESF MA RR 1 3,7 Przyłącze uniwersalne (śruba M10) A SILAS NH3 ESF MA UU 1 3,6 Z zaciskami ramkowymi rm/re 300 mm² A SILAS NH3 ESF MA RR 1 4,1 Wymiary dla opcji z kontrolą stanu bezpieczników patrz strona 153 Montaż natablicowy z elektromechaniczną kontrolą stanu bezpieczników 690 V Opis Rozmiar A I n Nr katalogowy Oznaczenie Opak. Masa (kg) Przyłącze uniwersalne (śruba M8) A SILAS NH00 SN U5U5 1 1,0 Z zaciskami ramkowymi rm/re 95 mm² A SILAS NH00 SN R5R5 1 1,0 Przyłącze uniwersalne (śruba M10) 1 50 A SILAS NH1 SN UU 1,4 Z zaciskami ramkowymi rm/re 150 mm² 1 50 A SILAS NH1 SN RR 1,6 Przyłącze uniwersalne (śruba M10) 400 A SILAS NH SN UU 1 3,4 Z zaciskami ramkowymi rm/re 300 mm² 400 A SILAS NH SN RR 1 4,0 Przyłącze uniwersalne (śruba M10) A SILAS NH3 SN U5U5 1 3,9 Z zaciskami ramkowymi rm/re 300 mm² A SILAS NH3 SN RR 1 4,4 Wymiary dla opcji z kontrolą stanu bezpieczników patrz strona

18 Rysunki wymiarowe Rysunki wymiarowe Rozmiar 000 Rysunki wymiarowe Rozmiar 00 NT-SILAS Rysunki wymiarowe Rozmiar 1-3 Roz. A B C Rozmiar 1 Rozmiar /3 151

19 rozmiar Dla systemu szyn 40/1 wg DIN Opis Roz. A I n Nr katalogowy Oznaczenie Opak. Masa (kg) Z zaciskami ramkowymi rm/re 50 mm² odpływ od dołu Z zaciskami ramkowymi rm/re 50 mm² odpływ od góry A SILAS SB NH AU R4 1 0, A SILAS SB NH AO R4 1 0,5 Przyłącze uniwersalne (śruba M8) A SILAS SB NH00 40 EB70 U5 1 0,7 Z zaciskami ramkowymi rm/re 95 mm² A SILAS SB NH00 40 EB70 R5 1 0,7 Przyłącze uniwersalne (śruba M10) 1 50 A SILAS SB NH1 40 EB70 U 1,1 Z zaciskami ramkowymi rm/re 150 mm² 1 50 A SILAS SB NH1 40 EB70 R 1,3 Przyłącze uniwersalne (śruba M10) 400 A SILAS SB NH 40 EB70 U 1 3,3 Z zaciskami ramkowymi rm/re 300 mm² 400 A SILAS SB NH 40 EB70 R 1 3,6 Dla systemu szyn 40/1 wg DIN z elektroniczną kontrolą stanu bezpieczników 500 V AC Opis Roz. A I n Nr katalogowy Oznaczenie Opak. Masa (kg) Z zaciskami ramkowymi rm/re 50 mm² odpływ od dołu Z zaciskami ramkowymi rm/re 50 mm² odpływ od góry A SILAS SB NH ESF MA AU R4 1 0, A SILAS SB NH ESF MA AO R4 1 0,6 Przyłącze uniwersalne (śruba M8) A SILAS SB NH00 40 EB70 ESF MA U5 1 0,9 Z zaciskami ramkowymi rm/re 95 mm² A SILAS SB NH00 40 EB70 ESF MA R5 1 0,9 Przyłącze uniwersalne (śruba M10) 1 50 A SILAS SB NH1 40 EB70 ESF MA U 1,3 Z zaciskami ramkowymi rm/re 150 mm² 1 50 A SILAS SB NH1 40 EB70 ESF MA R 1,3 Przyłącze uniwersalne (śruba M10) 400 A SILAS SB NH 40 EB70 ESF MA U 1 3,3 Z zaciskami ramkowymi rm/re 300 mm² 400 A SILAS SB NH 40 EB70 ESF MA R 1 3,6 Dla systemu szyn 40/1 wg DIN z elektromechaniczną kontrolą stanu bezpieczników 690 V Opis Roz. A I n Nr katalogowy Oznaczenie Opak. Masa (kg) Przyłącze uniwersalne (śruba M8) A SILAS SB NH00 40 EB70 SN U5 1 1, Z zaciskami ramkowymi rm/re 95 mm² A SILAS SB NH00 40 EB70 SN R5 1 1, Przyłącze uniwersalne (śruba M10) 1 50 A SILAS SB NH1 40 EB70 SN U 1,6 Z zaciskami ramkowymi rm/re 150 mm² 1 50 A SILAS SB NH1 40 EB70 SN R 1,6 Przyłącze uniwersalne (śruba M10) 400 A SILAS SB NH 40 EB70 SN U 1 3,6 Z zaciskami ramkowymi rm/re 300 mm² 400 A SILAS SB NH 40 EB70 SN R 1 3,9 15

20 rozmiar Rysunki wymiarowe Rysunki wymiarowe Rozmiar 000 Rysunki wymiarowe Rozmiar 00 NT-SILAS Elektroniczna kontrola stanu bezpieczników Rysunki wymiarowe Rozmiar 1- Elektromechaniczna kontrola stanu bezpieczników Roz. A B Rozmiar 1 Rozmiar 153

21 Dla systemu szyn zbiorczych 60 mm Opis Rozmiar A I n Nr katalogowy Oznaczenie Opak. Masa (kg) Z zaciskami ramkowymi rm/re 50 mm² odpływ od dołu A SILAS SB NH AU R4 1 0,5 Z zaciskami ramkowymi rm/re 50 mm² A SILAS SB NH AO R4 1 0,5 odpływ od góry Przyłącze uniwersalne (śruba M8) A SILAS SB NH00 60 EB70 U5 1 0,8 Z zaciskami ramkowymi rm/re 95 mm² Głębokość zabudowy 3 mm A SILAS SB NH00 60 EB3 R5 1 0,8 Z zaciskami ramkowymi rm/re 95 mm² A SILAS SB NH00 60 EB70 R5 1 0,8 Głębokość zabudowy 70 mm Przyłącze uniwersalne (śruba M10) 1 50 A SILAS SB NH1 60 EB70 U 1, Z zaciskami ramkowymi rm/re 150 mm² 1 50 A SILAS SB NH1 60 EB70 R 1, Przyłącze uniwersalne (śruba M10) 400 A SILAS SB NH 60 EB70 U 1 3, Z zaciskami ramkowymi rm/re 300 mm² 400 A SILAS SB NH 60 EB70 R 1 3,5 Przyłącze uniwersalne (śruba M10) A SILAS SB NH3 60 EB70 U 1 3,9 Z zaciskami ramkowymi rm/re 300 mm² A SILAS SB NH3 60 EB70 R 1 4,1 Dla systemu szyn zbiorczych 60 mm z elektroniczną kontrolą stanu bezpieczników Opis Rozmiar A I n Nr katalogowy Oznaczenie Opak. Masa (kg) Z zaciskami ramkowymi rm/re 50 mm² odpływ od dołu A SILAS SB NH MA AU R4 1 0,6 Z zaciskami ramkowymi rm/re 50 mm² A SILAS SB NH MA AO R4 1 0,6 odpływ od góry Przyłącze uniwersalne (śruba M8) A SILAS SB NH00 60 EB70 ESF MA U5 1 0,9 Z zaciskami ramkowymi rm/re 95 mm² Głębokość zabudowy 3 mm A SILAS SB NH00 60 EB3 ESF MA R5 1 0,9 Z zaciskami ramkowymi rm/re 95 mm² A SILAS SB NH00 60 EB70 ESF MA R5 1 0,9 Głębokość zabudowy 70 mm Przyłącze uniwersalne (śruba M10) 1 50 A SILAS SB NH1 EB70 ESF70 MA U 1,3 Z zaciskami ramkowymi rm/re 150 mm² 1 50 A SILAS SB NH1 60 EB70 ESF MA R 1,3 Przyłącze uniwersalne (śruba M10) 400 A SILAS SB NH 60 EB70 ESF MA U 1 3,3 Z zaciskami ramkowymi rm/re 300 mm² 400 A SILAS SB NH 60 EB70 ESF MA R 1 3,6 Przyłącze uniwersalne (śruba M10) A SILAS SB NH3 60 EB70 ESF MA U 1 4,0 Z zaciskami ramkowymi rm/re 300 mm² A SILAS SB NH3 60 EB70 ESF MA R 1 4,1 Dla systemu szyn zbiorczych 60 mm z elektromechaniczną kontrolą stanu bezpieczników (wyłącznik silnikowy) Opis Roz. A I n Nr katalogowy Oznaczenie Opak. Masa (kg) Przyłącze uniwersalne (śruba M8) A SILAS SB NH00 60 EB70 SN U5 1 1, Z zaciskami ramkowymi rm/re 95 mm² Głębokość zabudowy 3 mm A SILAS SB NH00 60 EB3 SN R5 1 1, Z zaciskami ramkowymi rm/re 95 mm² A SILAS SB NH00 60 EB70 SN R5 1 1, Głębokość zabudowy 70 mm Przyłącze uniwersalne (śruba M10) 1 50 A SILAS SB NH1 60 EB70 SN U 1,6 Z zaciskami ramkowymi rm/re 150 mm² 1 50 A SILAS SB NH1 60 EB70 SN R 1,6 Przyłącze uniwersalne (śruba M10) 400 A SILAS SB NH 60 EB70 SN U 1 3,6 Z zaciskami ramkowymi rm/re 300 mm² 400 A SILAS SB NH 60 EB70 SN R 1 3,9 Przyłącze uniwersalne (śruba M10) A SILAS SB NH3 60 EB70 SN U 1 4,3 Z zaciskami ramkowymi rm/re 300 mm² A SILAS SB NH3 60 EB70 SN R 1 4,5 154

22 Rysunki wymiarowe Rysunki wymiarowe Rozmiar 000 Rysunki wymiarowe Rozmiar 00 NT-SILAS Elektroniczna kontrola stanu bezpieczników Rysunki wymiarowe Rozmiar 1-3 Elektromechaniczna kontrola stanu bezpieczników Roz. A B Rozmiar 1 Rozmiar /3 155

23 Mostki zasilające grzebieniowe do NT-SILAS Akcesoria, rozmiar zgodne z DIN EN VDE 0660 T100 / IEC :004 Opis Materiały Szyna prądowa E Cu 58 F5 Izolacja wewnętrzna PC/ABS tłoczony - jasnoszary RAL 7035 Osłona końcowa PC/ABS wtryskiwany jasnoszary RAL 7035 Osłona przed dotykiem PA66 V0 wtryskiwany jasnoszary RAL 7035 Wytrzymałość temperaturowa PC / ABS tłoczony VST B 10 ISO 306 = 113 C - UL94-V0/1,5 PC / ABS wtryskiwany VST B 10 ISO 306 = 138 C - UL94-V0/1,6 Właściwości izolacyjne Kategoria przepięciowa III / stopień zanieczyszczenia Wytrzymałość dielektryczna PC / ABS > 3 kv / mm Napięcie udarowe wytrzymywane =/> 6,0kV (1kV/mmLS) Minimalna izolacja powietrzna > 8 mm Minimalna odległość dla prądów pełzających > 8,5 mm Maksymalne napięcie łączeniowe 690 V AC / 440 V DC Znamionowe napięcie łączeniowe 415 V Znamionowa wytrzymałość zwarciowa 1,5 ka 100 ms / 400 V Wielkość obciążenia przy temperaturze otoczenia 35 C zależna jest od zasilania 156

24 Mostki zasilające grzebieniowe do NT-SILAS Akcesoria, rozmiar zgodne z DIN EN VDE 0660 T100 / IEC :004 Długość mostka zasilającego (m) Max.1 Max. 0,3 Przekrój poprzeczny mostka zasilającego 35 mm² 35 mm² Zasilanie mostka na początku lub na końcu systemu Maksymalny prąd mostka I s / fazę 15 A 00 A Przekrój przewodów zasilających 35 mm² x35 mm² Zasilanie mostka w położeniu środkowym Maksymalny prąd mostka I s / fazę 160 A 60 A Przekrój przewodów zasilających x35 mm² 95 mm² Zasilane urządzenia dla rozmiaru Zasilane urządzenia dla rozmiaru zmostkowane - 3 Sn S3 S S1 S1 S S3 Sn I S I S I S NT-SILAS Zasilanie mostka na początku lub na końcu Zasilanie mostka w położeniu środkowym Proszę zwrócić uwagę, iż przy zasilaniu w położeniu środkowym suma prądów na odejściach S1...Sn dla każdej gałęzi jest nie większa od wspomnianego maksymalnego prądu jednego mostka I /na fazę s 157
