urządzeń rozdzielczych. Korpusy podstaw wykonano z niepalnego tłoczywa poliestrowoszklanego, przykręcone są do nich styki szczękowe wykonane z miedzi, galwanicznie cynowane w wielkościach 00, 1, 2.

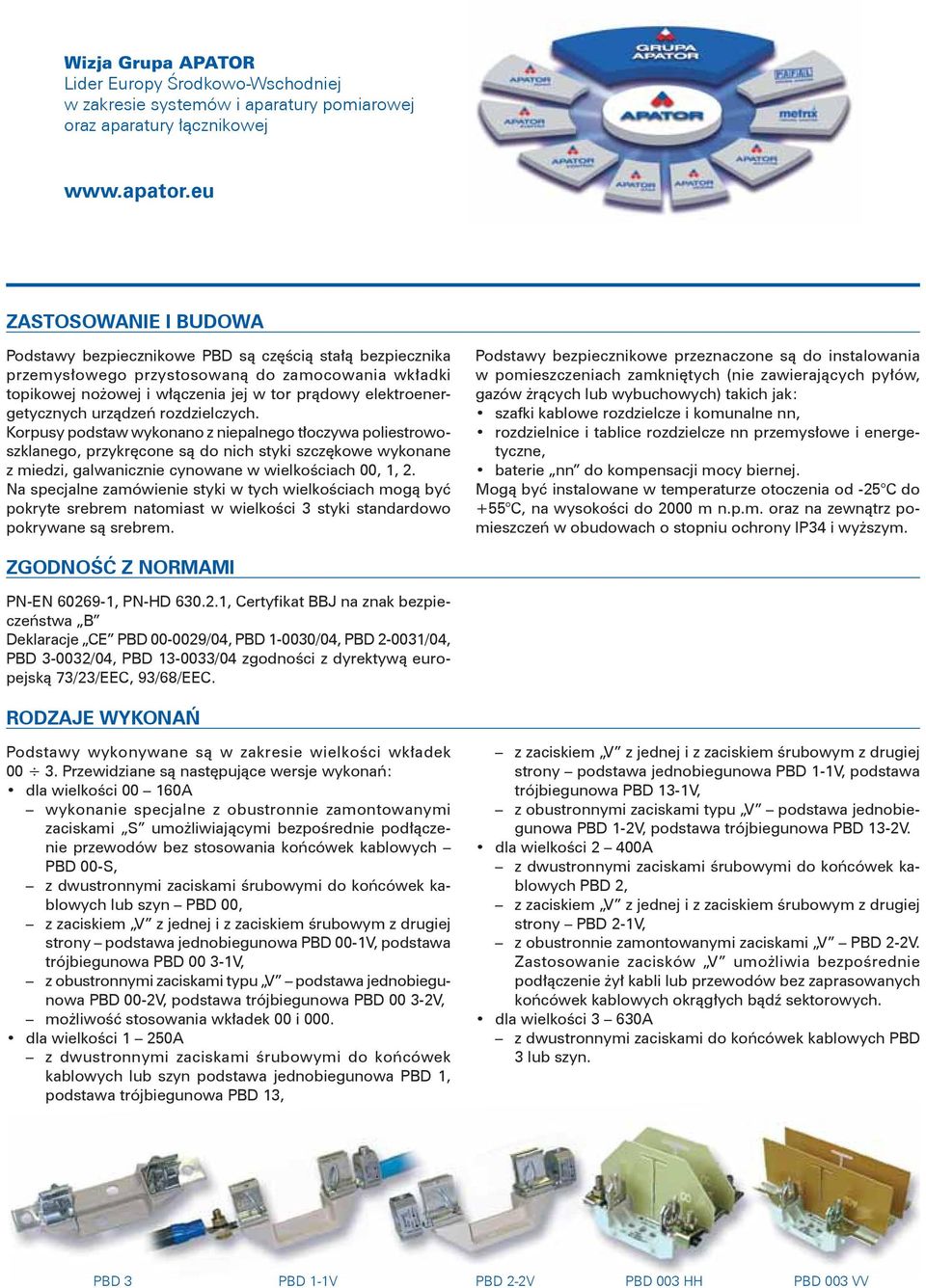

2 Wizja Grupa PTOR Lider Europy Środkowo-Wschodniej w zakresie systemów i aparatury pomiarowej oraz aparatury łącznikowej ZSTOSOWNIE I UDOW Podstawy bezpiecznikowe PD są częścią stałą bezpiecznika przemysłowego przystosowaną do zamocowania wkładki topikowej nożowej i włączenia jej w tor prądowy elektroenergetycznych urządzeń rozdzielczych. Korpusy podstaw wykonano z niepalnego tłoczywa poliestrowoszklanego, przykręcone są do nich styki szczękowe wykonane z miedzi, galwanicznie cynowane w wielkościach 00, 1, 2. Na specjalne zamówienie styki w tych wielkościach mogą być pokryte srebrem natomiast w wielkości 3 styki standardowo pokrywane są srebrem. Podstawy bezpiecznikowe przeznaczone są do instalowania w pomieszczeniach zamkniętych (nie zawierających pyłów, gazów żrących lub wybuchowych) takich jak: szafki kablowe rozdzielcze i komunalne nn, rozdzielnice i tablice rozdzielcze nn przemysłowe i energetyczne, baterie nn do kompensacji mocy biernej. Mogą być instalowane w temperaturze otoczenia od -25 do +55, na wysokości do 2000 m n.p.m. oraz na zewnątrz pomieszczeń w obudowach o stopniu ochrony IP34 i wyższym. ZGODNOŚĆ Z NORMMI PN-EN , PN-HD , ertyfikat J na znak bezpieczeństwa Deklaracje E PD /04, PD /04, PD /04, PD /04, PD /04 zgodności z dyrektywą europejską 73/23/EE, 93/68/EE. RODZJE WYKONŃ Podstawy wykonywane są w zakresie wielkości wkładek Przewidziane są następujące wersje wykonań: dla wielkości wykonanie specjalne z obustronnie zamontowanymi zaciskami S umożliwiającymi bezpośrednie podłączenie przewodów bez stosowania końcówek kablowych PD 00-S, z dwustronnymi zaciskami śrubowymi do końcówek kablowych lub szyn PD 00, z zaciskiem V z jednej i z zaciskiem śrubowym z drugiej strony podstawa jednobiegunowa PD 00-1V, podstawa trójbiegunowa PD V, z obustronnymi zaciskami typu V podstawa jednobiegunowa PD 00-2V, podstawa trójbiegunowa PD V, możliwość stosowania wkładek 00 i 000. dla wielkości z dwustronnymi zaciskami śrubowymi do końcówek kablowych lub szyn podstawa jednobiegunowa PD 1, podstawa trójbiegunowa PD 13, z zaciskiem V z jednej i z zaciskiem śrubowym z drugiej strony podstawa jednobiegunowa PD 1-1V, podstawa trójbiegunowa PD 13-1V, z obustronnymi zaciskami typu V podstawa jednobiegunowa PD 1-2V, podstawa trójbiegunowa PD 13-2V. dla wielkości z dwustronnymi zaciskami śrubowymi do końcówek kablowych PD 2, z zaciskiem V z jednej i z zaciskiem śrubowym z drugiej strony PD 2-1V, z obustronnie zamontowanymi zaciskami V PD 2-2V. Zastosowanie zacisków V umożliwia bezpośrednie podłączenie żył kabli lub przewodów bez zaprasowanych końcówek kablowych okrągłych bądź sektorowych. dla wielkości z dwustronnymi zaciskami do końcówek kablowych PD 3 lub szyn. PD 3 PD 1-1V PD 2-2V PD 003 HH PD 003 VV

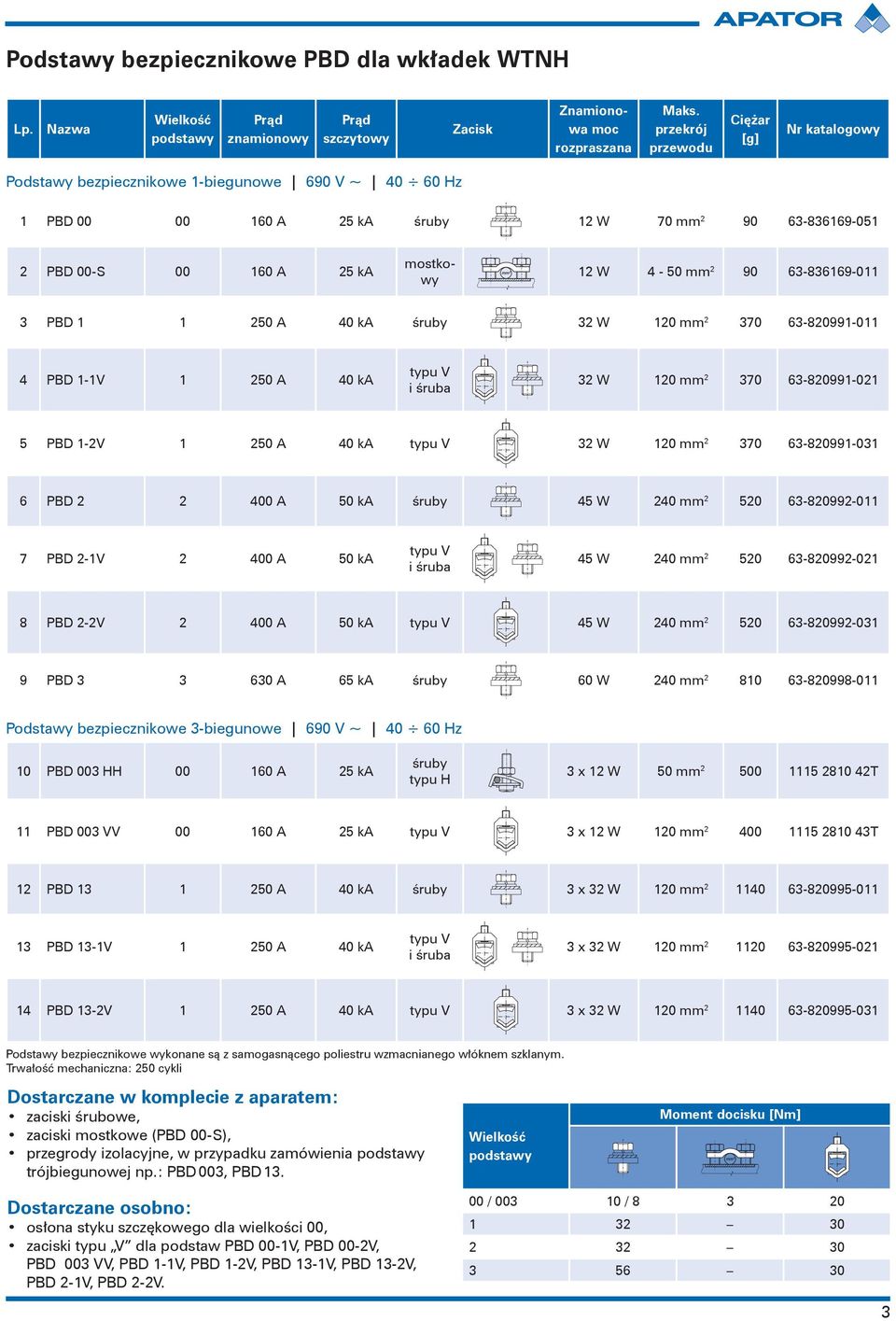

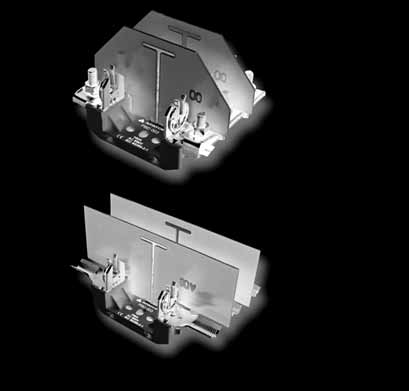

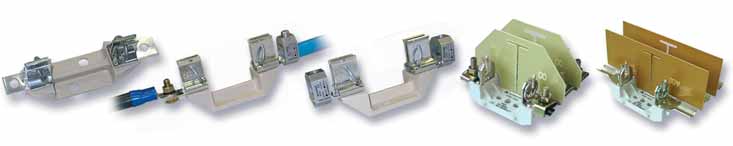

3 Podstawy bezpiecznikowe PD dla wkładek WTNH Lp. Wielkość podstawy Prąd znamionowy Prąd szczytowy Zacisk Znamionowa moc rozpraszana Maks. przekrój przewodu iężar [g] Nr katalogowy Podstawy bezpiecznikowe 1-biegunowe 690 V ~ Hz 1 PD k śruby 12 W 70 mm PD 00-S k mostkowy 12 W 4-50 mm PD k śruby 32 W 120 mm PD 1-1V k typu V i śruba 32 W 120 mm PD 1-2V k typu V 32 W 120 mm PD k śruby 45 W 240 mm PD 2-1V k typu V i śruba 45 W 240 mm PD 2-2V k typu V 45 W 240 mm PD k śruby 60 W 240 mm Podstawy bezpiecznikowe 3-biegunowe 690 V ~ Hz 10 PD 003 HH k śruby typu H 3 x 12 W 50 mm T 11 PD 003 VV k typu V 3 x 12 W 120 mm T 12 PD k śruby 3 x 32 W 120 mm PD 13-1V k typu V i śruba 3 x 32 W 120 mm PD 13-2V k typu V 3 x 32 W 120 mm Podstawy bezpiecznikowe wykonane są z samogasnącego poliestru wzmacnianego włóknem szklanym. Trwałość mechaniczna: 250 cykli Dostarczane w komplecie z aparatem: zaciski śrubowe, zaciski mostkowe (PD 00-S), przegrody izolacyjne, w przypadku zamówienia podstawy trójbiegunowej np.: PD 003, PD 13. Wielkość podstawy Moment docisku [Nm] Dostarczane osobno: osłona styku szczękowego dla wielkości 00, zaciski typu V dla podstaw PD 00-1V, PD 00-2V, PD 003 VV, PD 1-1V, PD 1-2V, PD 13-1V, PD 13-2V, PD 2-1V, PD 2-2V. 00 / /

63-836169-011 3 PD 1 1 250 40 k śruby 32 W 120 mm 2 370 63-820991-011 4 PD 1-1V 1 250 40 k typu V i śruba 32 W 120 mm 2 370 63-820991-021 5 PD 1-2V 1 250 40 k typu V 32 W 120 mm 2 370 63-820991-031 6

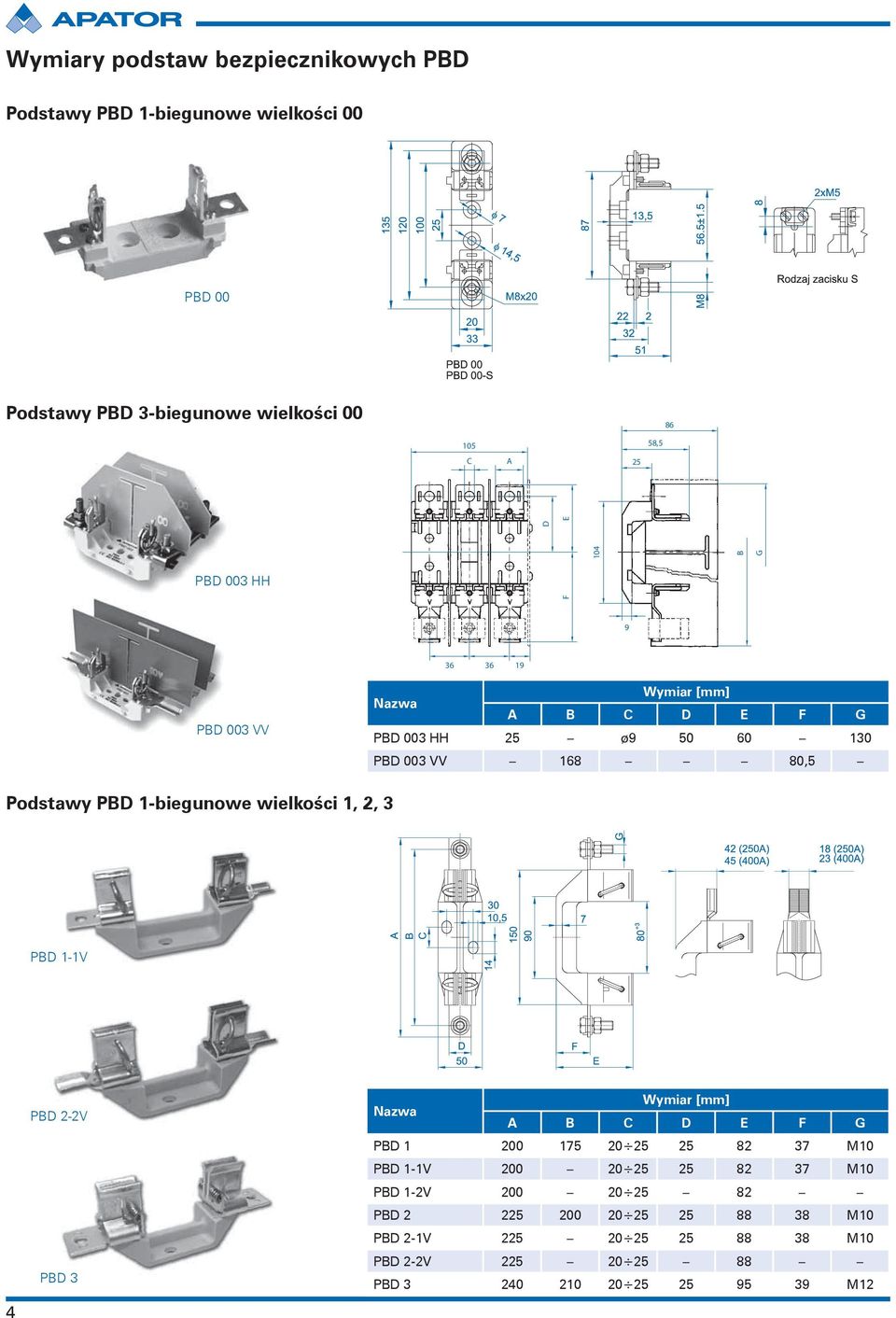

Wymiary podstaw bezpiecznikowych PD Podstawy PD

3-biegunowe wielkości 00 86 105 25 58,5 F 104 G D

HH 25 ø9 50 60 130 PD 003 VV 168 80,5 Podstawy PD

PD 3 D E F G PD 1 200 175 20 25 25 82 37 M10 PD

PD 2 225 200 20 25 25 88 38 M10 PD 2-1V 225 20 25

4 Wymiary podstaw bezpiecznikowych PD Podstawy PD 1-biegunowe wielkości 00 PD 00 Podstawy PD 3-biegunowe wielkości ,5 F 104 G D E PD 003 HH PD 003 VV D E F G PD 003 HH 25 ø PD 003 VV ,5 Podstawy PD 1-biegunowe wielkości 1, 2, 3 PD 1-1V 4 PD 2-2V PD 3 D E F G PD M10 PD 1-1V M10 PD 1-2V PD M10 PD 2-1V M10 PD 2-2V PD M12

1-biegunowe wielkości 1, 2, 3 PD 1-1V 4 PD 2-2V PD 3 D E F G PD 1 200 175 20 25 25 82 37 M10 PD 1-1V 200 20 25 25 82 37 M10

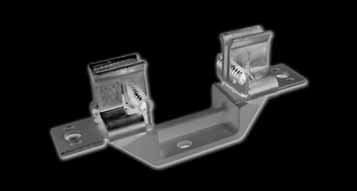

Podstawy PD 3-biegunowe wielkości 1 PD 13 D E F G PD 13 200 175 82 37 M10 PD 13-1V 82 37 M10 PD 13-2V 82 kcesoria do podstaw bezpiecznikowych PD Zaciski typu V i V-HS Zacisk typu V Zacisk typu 2V

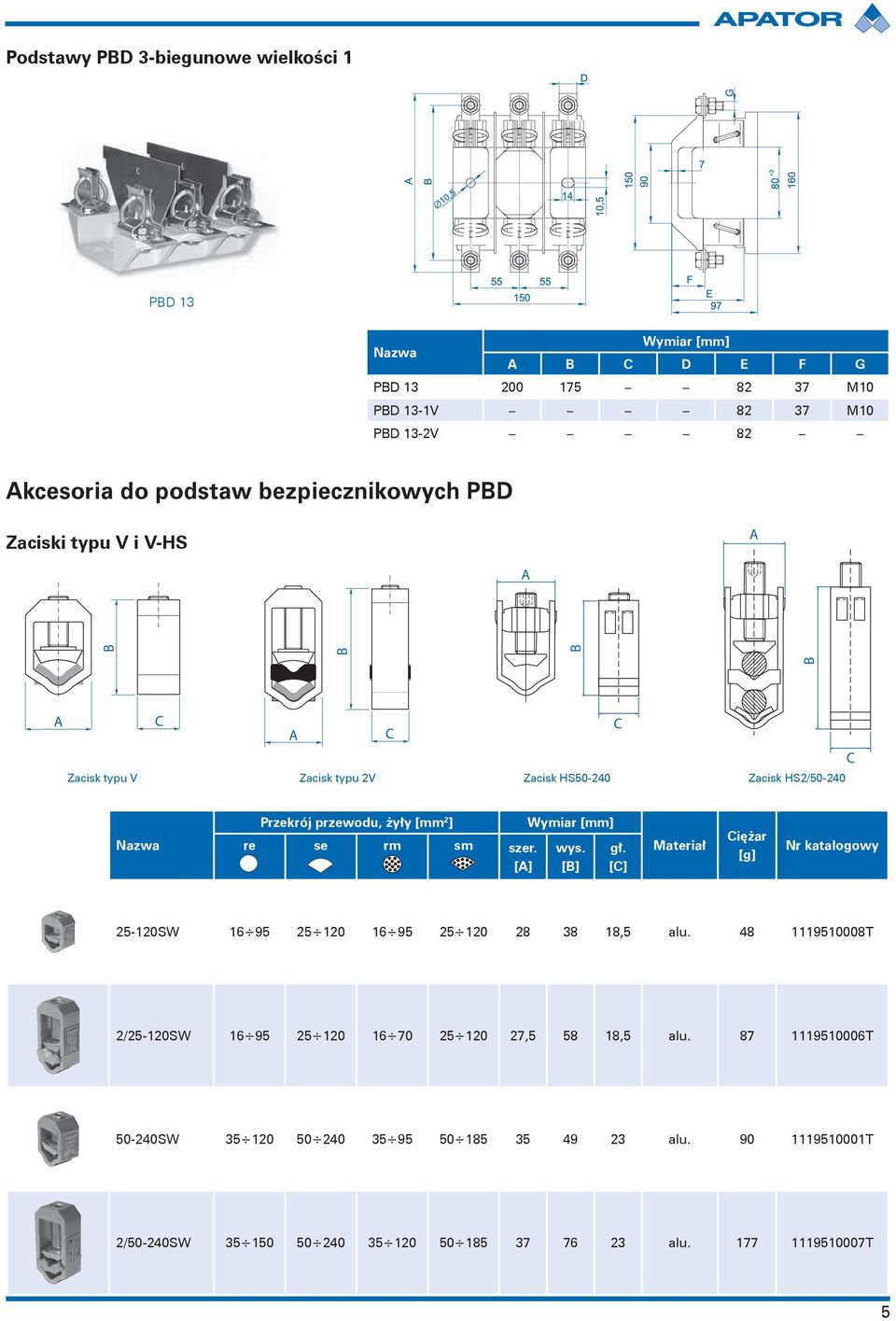

5 Podstawy PD 3-biegunowe wielkości 1 PD 13 D E F G PD M10 PD 13-1V M10 PD 13-2V 82 kcesoria do podstaw bezpiecznikowych PD Zaciski typu V i V-HS Zacisk typu V Zacisk typu 2V Zacisk HS Zacisk HS2/ Przekrój przewodu, żyły [mm 2 ] re se rm sm szer. [] wys. [] gł. [] Materiał iężar [g] Nr katalogowy SW ,5 alu T 2/25-120SW , ,5 alu T SW alu T 2/50-240SW alu T 5

[] Materiał iężar [g] Nr katalogowy 25-120SW 16 95 25 120 16 95 25 120 28 38 18,5 alu.

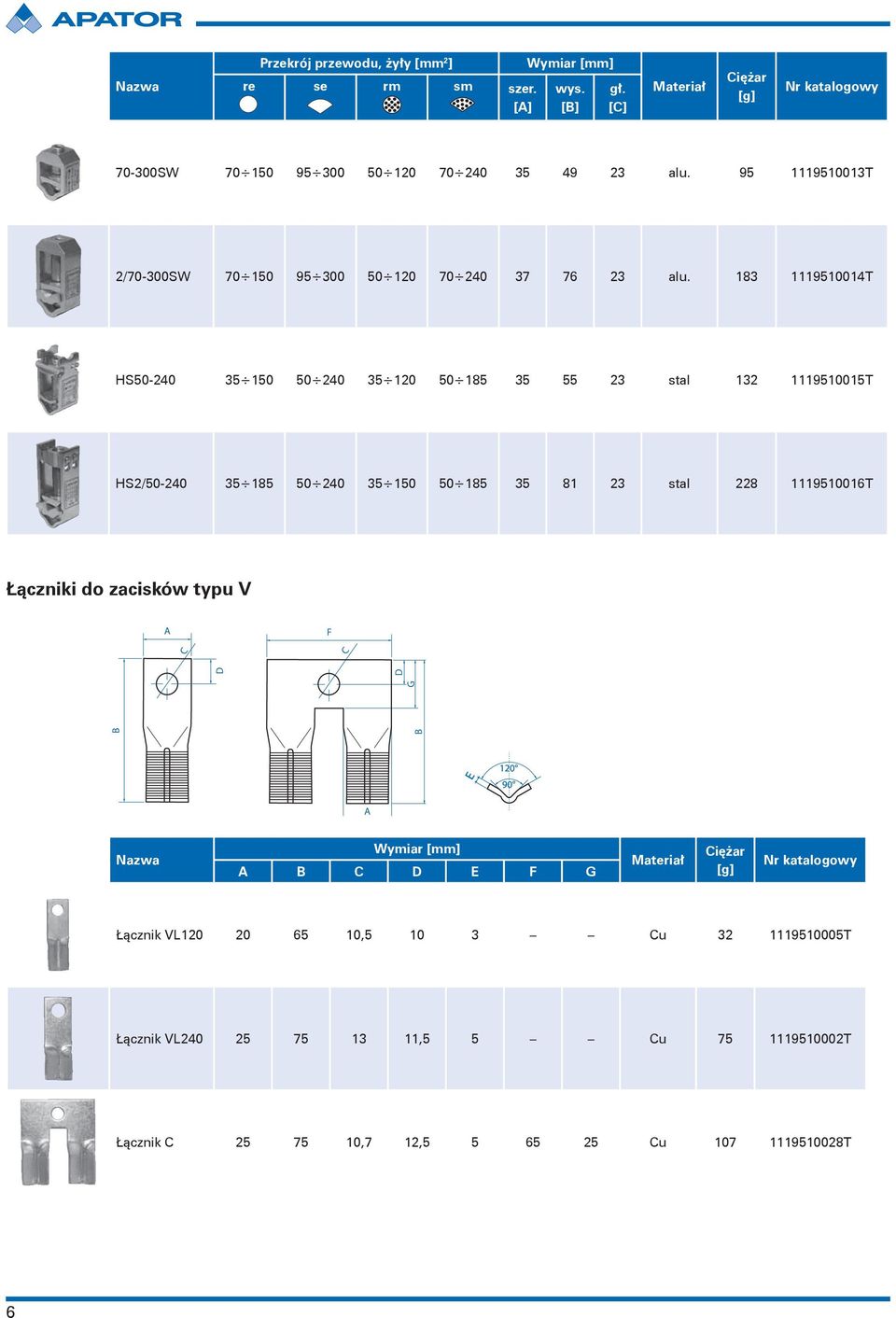

6 Przekrój przewodu, żyły [mm 2 ] re se rm sm szer. [] wys. [] gł. [] Materiał iężar [g] Nr katalogowy SW alu T 2/70-300SW alu T HS stal T HS2/ stal T Łączniki do zacisków typu V F G D D D E F G Materiał iężar [g] Nr katalogowy Łącznik VL , u T Łącznik VL ,5 5 u T Łącznik ,7 12, u T 6

95 1119510013T 2/70-300SW 70 150 95 300 50 120 70 240 37 76 23 alu.

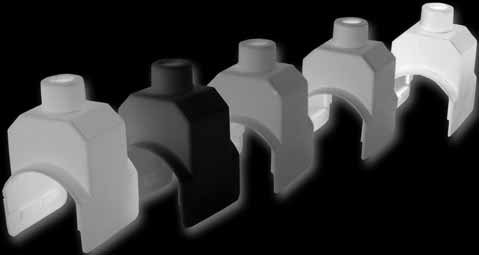

Osłony zacisków typu V Osłony przeznaczone są dla zacisków 50-240SW i 70-300SW Dostępne w kolorze: białym, czarnym, czerwonym, szarym Nr katalogowy: 1119510026T Osłona styku szczękowego podstawy

uziemienia trójfazowego obwodu elektrycznego niskiego napięcia.

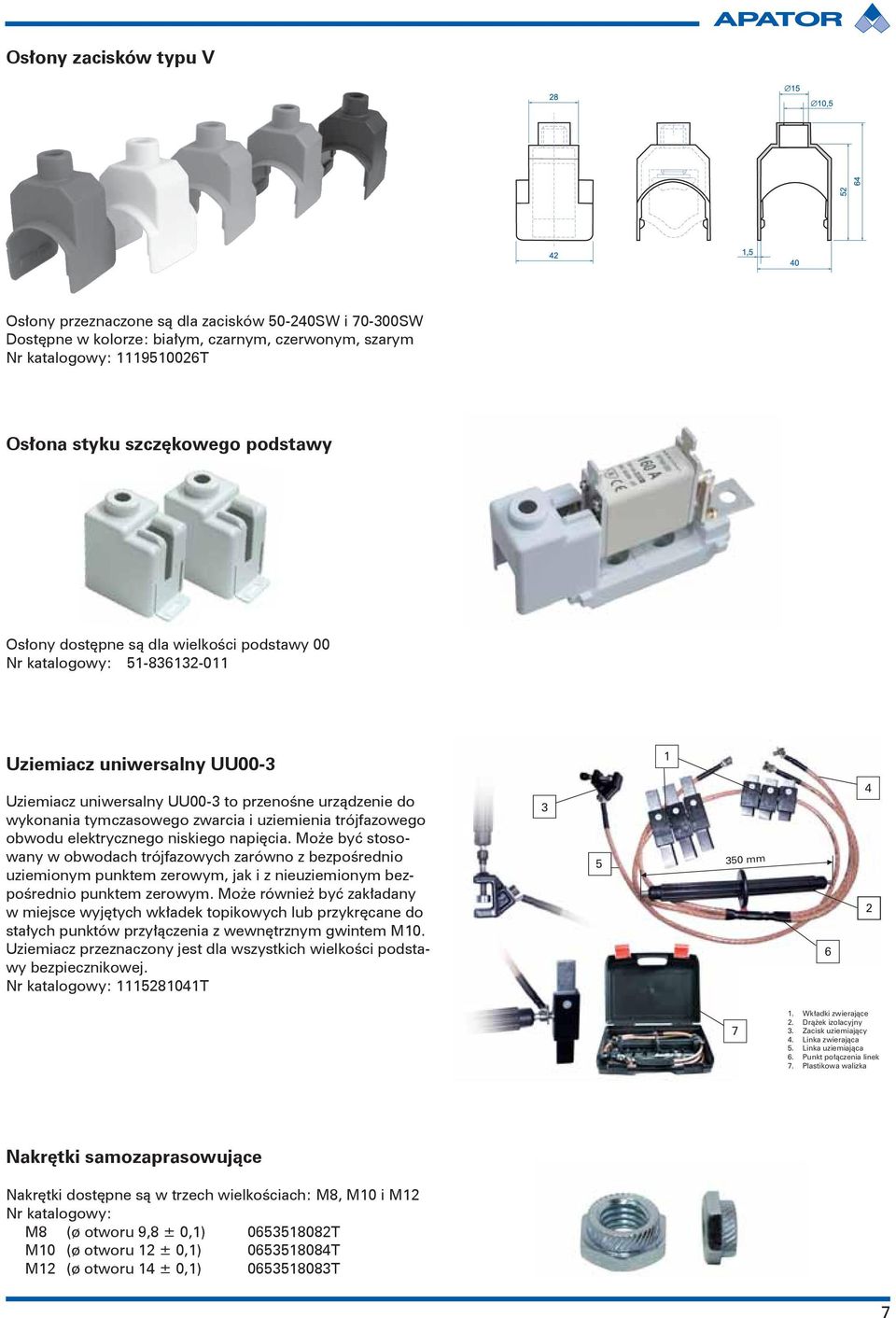

7 Osłony zacisków typu V Osłony przeznaczone są dla zacisków SW i SW Dostępne w kolorze: białym, czarnym, czerwonym, szarym Nr katalogowy: T Osłona styku szczękowego podstawy Osłony dostępne są dla wielkości podstawy 00 Nr katalogowy: Uziemiacz uniwersalny UU Uziemiacz uniwersalny UU00-3 to przenośne urządzenie do wykonania tymczasowego zwarcia i uziemienia trójfazowego obwodu elektrycznego niskiego napięcia. Może być stosowany w obwodach trójfazowych zarówno z bezpośrednio uziemionym punktem zerowym, jak i z nieuziemionym bezpośrednio punktem zerowym. Może również być zakładany w miejsce wyjętych wkładek topikowych lub przykręcane do stałych punktów przyłączenia z wewnętrznym gwintem M10. Uziemiacz przeznaczony jest dla wszystkich wielkości podstawy bezpiecznikowej. Nr katalogowy: T mm Wkładki zwierające 2. Drążek izolacyjny 3. Zacisk uziemiający 4. Linka zwierająca 5. Linka uziemiająca 6. Punkt połączenia linek 7. Plastikowa walizka Nakrętki samozaprasowujące Nakrętki dostępne są w trzech wielkościach: M8, M10 i M12 Nr katalogowy: M8 (ø otworu 9,8 ± 0,1) T M10 (ø otworu 12 ± 0,1) T M12 (ø otworu 14 ± 0,1) T 7

8 PRZEDSTWIIELE REGIONLNI 1/2008/1 marzec 2008 INŻYNIEROWIE PRODUKTU Wiesław Woźniak tel.: wieslaw.wozniak@apator.com.pl Krzysztof Zdrojewski tel.: krzysztof.zdrojewski@apator.com.pl LOGISTYK leksandra Trzcińska tel.: aleksandra.trzcinska@apator.com.pl IURO lacznikowa@apator.com.pl UWG: Producent zastrzega sobie prawo wprowadzania zmian bez powiadomienia Toruń, ul. Żółkiewskiego 21/29 IURO SPRZEDŻY PRTURY ŁĄZNIKOWEJ Tel.: (056) , Fax: (056) apator@apator.com.pl

trzcinska@apator.com.pl IURO lacznikowa@apator.com.pl UWG: Producent zastrzega sobie prawo wprowadzania zmian bez powiadomienia.
