FAQ: /PL Data: 20/03/2008 Wgranie programu z WinCC flexible do panelu operatorskiego za pomoc

Wielkość: px

Rozpocząć pokaz od strony:

Download "FAQ: /PL Data: 20/03/2008 Wgranie programu z WinCC flexible do panelu operatorskiego za pomoc"

Stefan Laskowski
5 lat temu
Przeglądów:

Wgranie programu z WinCC flexible do panelu operatorkiego za pomocą protokołu PROFIBUS Opiana poniŝej procedura ma zatoowanie w panelach operatorkich bazujących na ytemie operacyjnym Window.

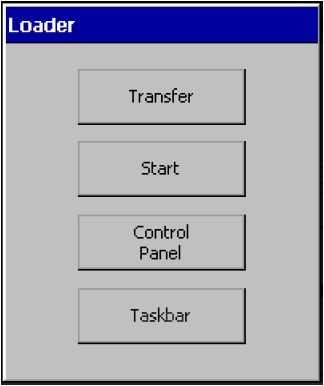

Utawienia panelu operatorkiego: 1) Po włączeniu zailania panelu na wyświetlaczu pojawi ię okienko Loader a, na którym naciśnij przycik Control Panel aby przejść do panelu terownia 2) Dwa razy

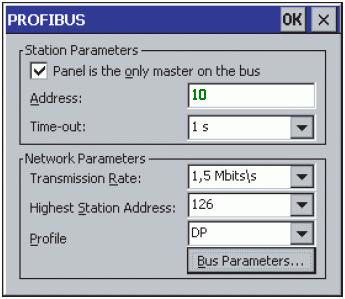

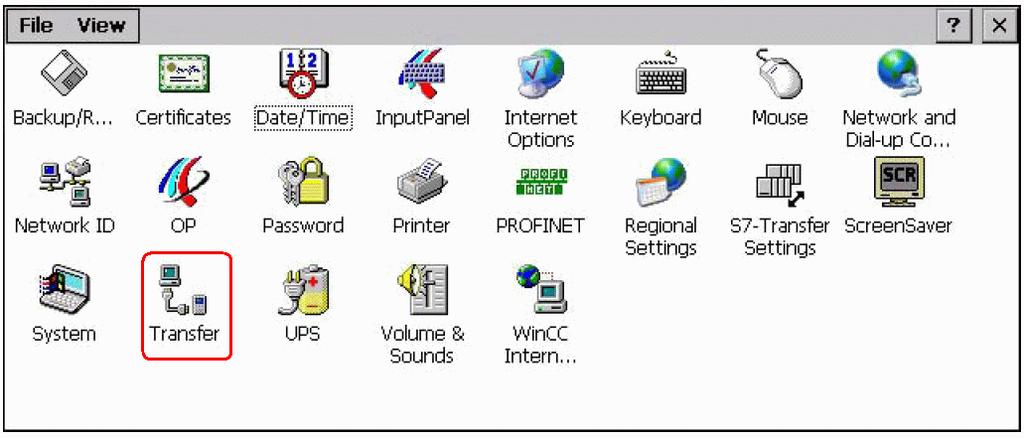

1 Wgranie programu z WinCC flexible do panelu operatorkiego za pomocą protokołu PROFIBUS Opiana poniŝej procedura ma zatoowanie w panelach operatorkich bazujących na ytemie operacyjnym Window. Przykłady ilutracji pochodzą z panelu MP277 i mogą ię nieznacznie róŝnić w przypadku innych modeli. Utawienia panelu operatorkiego: 1) Po włączeniu zailania panelu na wyświetlaczu pojawi ię okienko Loader a, na którym naciśnij przycik Control Panel aby przejść do panelu terownia 2) Dwa razy naciśnij przycik Tranfer 3) W ekcji Channel 1 odznacz opcję Enable Channel 4) W ekcji Channel 2 zaznacz opcję Enable Channel oraz Remote Control 5) Naciśnij przycik Advanced 6) Wybierz odpowiedni protokół tranmiji - PROFIBUS i naciśnij przycik Propertie 7) W polu Addre wpiz adre panelu w ieci (domyślnie 1) adre ten mui być unikalny w ieci i Time-out domyślnie 1 ekunda. Natępnie w ekcji Network Parameter naleŝy wprowadzić parametry ieci PROFIBUS, które muzą być takie ame dla wzytkich urządzeń działających w danej ieci. Jeśli panel jet materem ieci naleŝy zaznaczyć opcję Panel i the only mater on the bu, jeŝeli w ieci wytępuje kilka paneli lub więcej niŝ jeden mater naleŝy odznaczyć tą opcję. Doradztwo techniczne: imatic.pl@iemen.com 1

Wgranie programu z WinCC flexible do panelu operatorkiego za pomocą protokołu PROFIBUS 8) Naciśnij przycik OK na dwóch kolejnych ekranach, zamknij Control Panel przycikiem X w prawym górnym rogu i

Utawienia interfeju w komputerze PC: 1) W panelu terownia (przycik Start Setting Control Panel / Start Utawienia Panel terowania ) dwukrotnie naciśnij przycik Set PG/PC Interface 2) W ekcji Interface

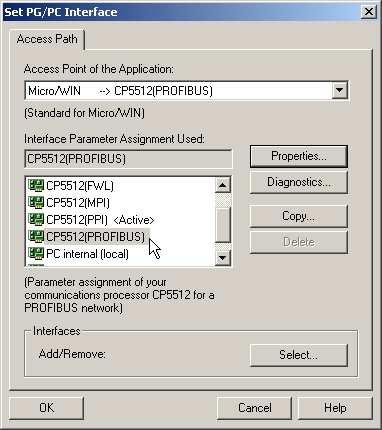

2 Wgranie programu z WinCC flexible do panelu operatorkiego za pomocą protokołu PROFIBUS 8) Naciśnij przycik OK na dwóch kolejnych ekranach, zamknij Control Panel przycikiem X w prawym górnym rogu i przejdź do okienka Loader a 9) W okienku Loader a naciśnij przycik Tranfer W tym momencie panel przezedł w tryb tranferu i oczekuje na wgranie aplikacji. Utawienia interfeju w komputerze PC: 1) W panelu terownia (przycik Start Setting Control Panel / Start Utawienia Panel terowania ) dwukrotnie naciśnij przycik Set PG/PC Interface 2) W ekcji Interface Parametr Aignment Ued zaznacz opcję CP5512(PROFIBUS) lub inną kartę znajdującą ię w komputerze za pomocą, której łączyz ię z panelem operatorkim w ieci PROFIBUS i naciśnij przycik Propertie Doradztwo techniczne: imatic.pl@iemen.com 2

Wgranie programu z WinCC flexible do panelu operatorkiego za pomocą protokołu PROFIBUS 3) Zaznacz opcję PG/PC i the only mater on the bu, jeśli programator jet jedynym materem podieci, a w polu Addre

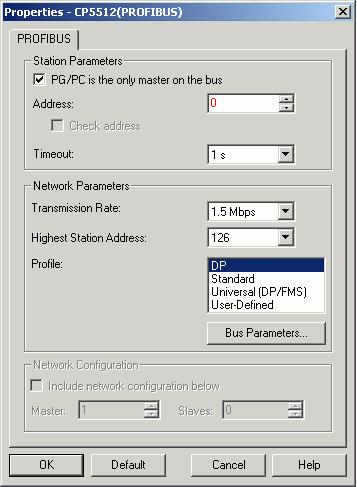

3 Wgranie programu z WinCC flexible do panelu operatorkiego za pomocą protokołu PROFIBUS 3) Zaznacz opcję PG/PC i the only mater on the bu, jeśli programator jet jedynym materem podieci, a w polu Addre wybierz adre komputera PC (domyślnie 0), w polu Timeout wybierz opcję 1. W ekcji Network Parameter utaw właściwości ieci PROFIBUS zgodnie z parametrami podanymi podcza konfiguracji panelu operatorkiego. 4) Naciśnij przycik OK w dwóch kolejnych oknach 5) W okienku otrzeŝenia, które moŝe ię pojawić naciśnij przycik OK 6) JeŜeli pojawi ię okno CP5512 zaznacz opcję CP5512(PROFIBUS) i naciśnij przycik Activate Doradztwo techniczne: imatic.pl@iemen.com 3

Wgranie programu z WinCC flexible do panelu operatorkiego za pomocą protokołu PROFIBUS Utawienia w WinCC flexible: 1) W menu Project wybierz Tranfer Tranfer Setting 2) W polu Mode wybierz opcję

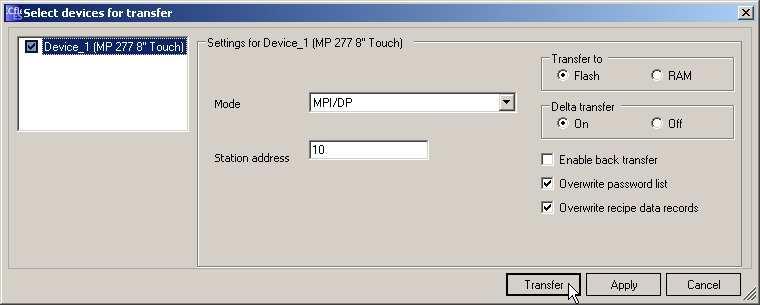

4 Wgranie programu z WinCC flexible do panelu operatorkiego za pomocą protokołu PROFIBUS Utawienia w WinCC flexible: 1) W menu Project wybierz Tranfer Tranfer Setting 2) W polu Mode wybierz opcję MPI/DP, a w polu Station addre utaw ten am adre jaki zotał utawiony podcza konfiguracji panelu (punkt 7 rozdziału Utawienia panelu operatorkiego ) 3) Naciśnij przycik Tranfer W tym momencie, jeŝeli wzytkie utawienia zotały wprowadzone prawidłowo, do panelu powinien zotać wgrany program. Po zakończeniu wgrywania WinCC flexible powróci do okna projektu, a panel automatycznie zotanie przełączony w tryb Runtime i aplikacja właśnie wgrana zotanie uruchomiona. Uwaga! W przypadku braku komunikacji z panelem, pomimo poprawnie wprowadzonych utawień, naleŝy dokonać aktualizacji firmware u panelu operatorkiego (OS Update). Jedną z najczętzych przyczyn problemów komunikacyjnych jet niezgodność firmware u panelu z firmware m wybranym w projekcie w WinCC flexible. Doradztwo techniczne: imatic.pl@iemen.com 4

5 Wgranie programu z WinCC flexible do panelu operatorkiego za pomocą protokołu PROFIBUS Uwaga! Podcza wgrywania projektu do panelu, do którego wcześniej był juŝ wgrywany projekt naleŝy wziąć pod uwagę wprowadzone w nim utawienia. Utawienia komunikacji z poziomu menu Tranfer Setting mogą być nadpiane przez aplikację uŝytkownika. Po zmianie utawień w Tranfer Setting naleŝy zatem przed uruchomieniem aplikacji (przycik Start), uruchomić tryb przeyłania programu (przycik Tranfer). Doradztwo techniczne: imatic.pl@iemen.com 5
