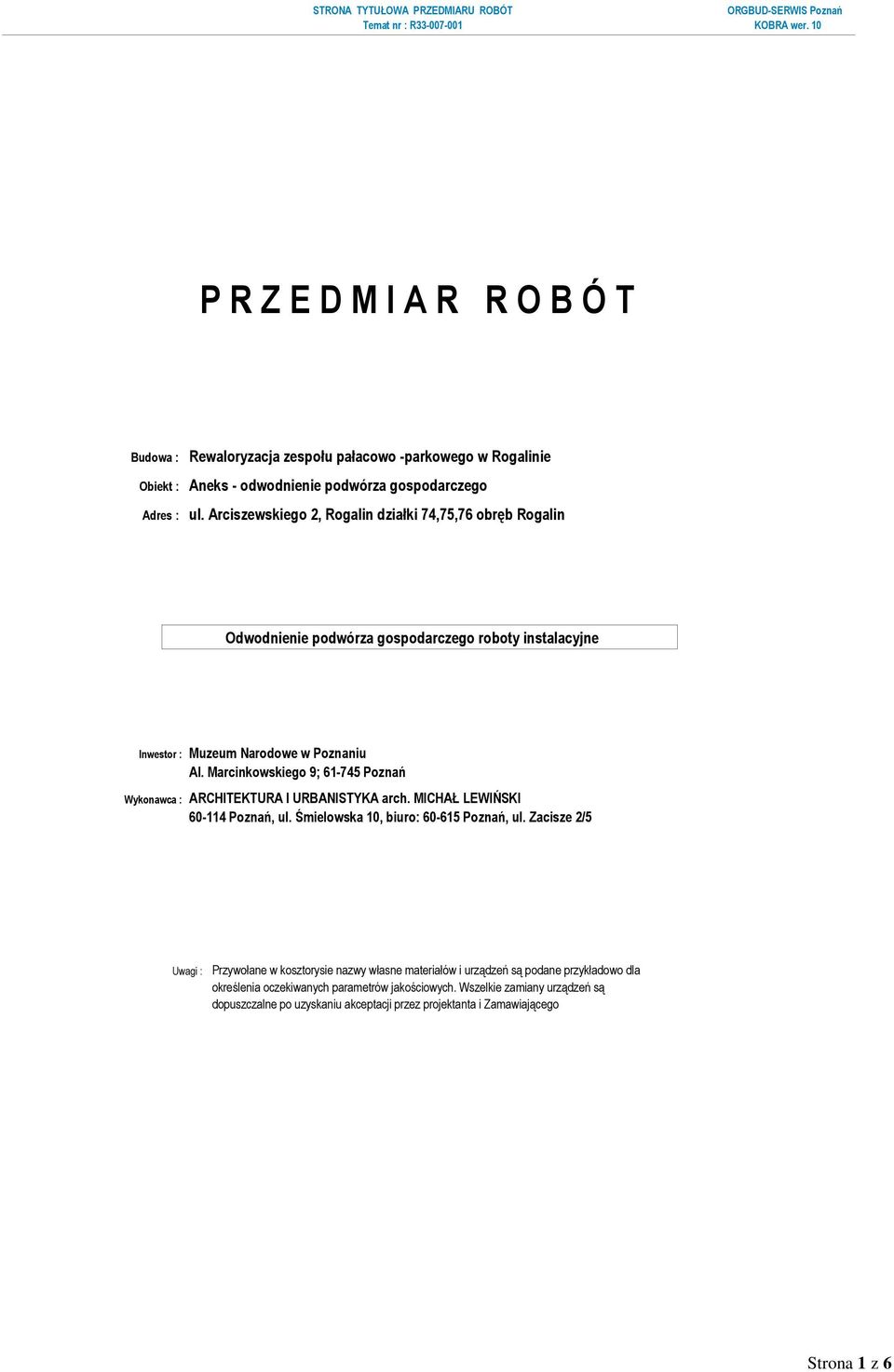

1 STRONA TYTUŁOWA PRZEDMIARU ROBÓT P R Z E D M I A R R O B Ó T Budowa : Obiekt : Adres : Rewaloryzacja zespołu pałacowo -parkowego w Rogalinie Aneks - odwodnienie podwórza gospodarczego ul. Arciszewskiego 2, Rogalin działki 74,75,76 obręb Rogalin Inwestor : Muzeum Narodowe w Poznaniu Al. Marcinkowskiego 9; Poznań Wykonawca : ARCHITEKTURA I URBANISTYKA arch. MICHAŁ LEWIŃSKI Poznań, ul. Śmielowska 10, biuro: Poznań, ul. Zacisze 2/5 Uwagi : Przywołane w kosztorysie nazwy własne materiałów i urządzeń są podane przykładowo dla określenia oczekiwanych parametrów jakościowych. Wszelkie zamiany urządzeń są dopuszczalne po uzyskaniu akceptacji przez projektanta i Zamawiającego Strona 1 z 6

2 INWESTOR Muzeum Narodowe w Poznaniu Al. Marcinkowskiego Poznań Charakterystyka robót w ramach zadania Rewaloryzacja zespołu pałacowo -parkowego w Rogalinie Instalacje sanitarne Przedmiotem opracowania jest kosztorys instalacji sanitarnych realizowanych w ramach zadania Rewaloryzacja zespołu pałacowo-parkowego w Rogalinie w zakresie: 1. sieci wodociagowej na terenie obiektu 2. sieci kanalizacji sanitarnej na terenie obiektu 3. sieci kanalizacji deszczowej na terenie obiektu i odwodnienie podwórza gospodarczego 4. instalacji wod kan w budynkach skrzydeł południowego i północnego z oficynami, czworaka A, stajni i powozowni 5. instalacji grzewczych w budynkach, stajni i powozowni Charakterystyka robót dotyczących zakresu robót Teren inwestycji obejmuje działki, będące własnością Skarbu Państwa, w zarządzaniu Muzeum Narodowego w Poznaniu. Zespół pałacowo-parkowy znajduje się w odległości około 30 km na południowy zachód od Poznania 1. sieć wodociagowa na terenie obiektu; 1.1. sieć z rur PE dn mm o połaczeniach zgrzewanych wraz z komorą wodomierzową 1.2. sieć podzielona na dwa układy - sieć bytowo gospodarcza - sieć pożarowa i zasilania instalacji podlewania 2. sieć kanalizacji sanitarnej 2.1. sieć z rur PVC-u klasy S (SN8) ze ścianką litą o połaczeniach wciskowych dn mm 2.2. na załamaniach i rozgałęzieniach sieci studnie rewizyjne prefabrykowane o średnicy DN1000 z betonu klasy C35/40 i o współczynniku wodoszczelności W sieć kanalizacji deszczowej i odwodnienia podwórza 3.1. sieć z rur PVC-u klasy S (SN8) ze ścianką litą o połaczeniach wciskowych dn mm 3.2. na załamaniach i rozgałęzieniach sieci studnie rewizyjne prefabrykowane o średnicy DN1000 z betonu klasy C35/40 i o współczynniku wodoszczelności W montaż szczelinowego odwodnienia liniowego podwórza 3.4. montaż separatora węglowodorów 4. wewnętrzne instalacje wod-kan 4.1. instalacje wody z rur wielowarstwowych PE-Xc/Al/PE w systemie zaciskowym 4.2. instalacje wody pożarowej z rur stalowych ocynkowanych o połaczeniach gwintowanych 4.3. instalacje kanalizacyjne z rur PP 4.4. przybory sanitarne i urządzenia do podgrzewania wody zgodnie z wykazem w projekcie technicznym 5. wewnętrzne instalacje grzewcze 5.1. instalacje wody z rur wielowarstwowych PE-Xc/Al/PE w systemie zaciskowym 5.2. instalacje zasilania nagrzewnic z rur stalowych czarnych o polaczeniach spawanychp 5.3. Urządzenia i armatura zgodnie z wykazem w projekcie technicznym Strona 2 z 6

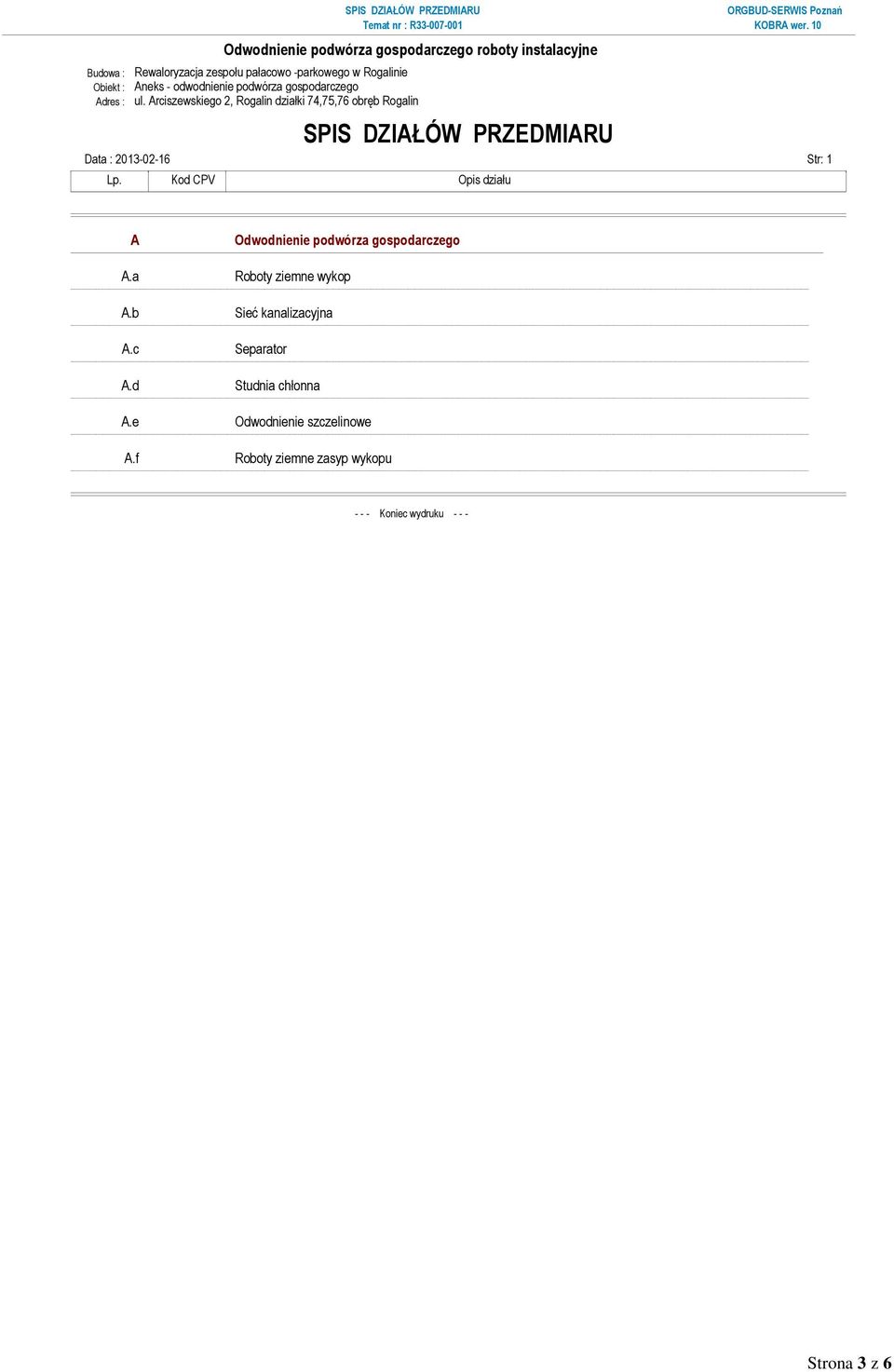

3 SPIS DZIAŁÓW PRZEDMIARU Budowa : Rewaloryzacja zespołu pałacowo -parkowego w Rogalinie Obiekt : Aneks - odwodnienie podwórza gospodarczego Adres : ul. Arciszewskiego 2, Rogalin działki 74,75,76 obręb Rogalin SPIS DZIAŁÓW PRZEDMIARU Data : Str: 1 Lp. Kod CPV Opis działu A A.a A.b A.c A.d A.e A.f Odwodnienie podwórza gospodarczego Roboty ziemne wykop Sieć kanalizacyjna Separator Studnia chłonna Odwodnienie szczelinowe Roboty ziemne zasyp wykopu Koniec wydruku Strona 3 z 6

4 PRZEDMIAR ROBÓT Budowa : Rewaloryzacja zespołu pałacowo -parkowego w Rogalinie Obiekt : Aneks - odwodnienie podwórza gospodarczego Adres : ul. Arciszewskiego 2, Rogalin działki 74,75,76 obręb Rogalin PRZEDMIAR ROBÓT Data : Str: 1 Lp. Nr Sp.Techn. Podstawa kalkulacji / opis pozycji Ilość Jedn. miary A A.a A.b Odwodnienie podwórza gospodarczego Roboty ziemne wykop 1 STI KNNR MRRiB 0,152 km Roboty pomiarowe przy liniowych robotach ziemnych (drogach), w terenie: równinnym (152) * = 0,152 Razem = 0,152 km 2 STI KNNR MRRiB 64,709 m3 Wykopy liniowe o ścianach pionowych, z ręcznym wydobyciem urobku,przy szerokości wykopu od 0,8 do 2,5 m i głębokości ponad 1,5 do 3,0 m - grunt kat. III-IV Wykonanie odkrywek i roboty przy kolizjach, wyrównanie dna wykopu D1"-D2": 1.4 * 1.1 * 140 * 0.2 = 43,120 separator: 3.5 * 3.7 * 3.7 * 0.2 = 9,583 studnia chłonna: 5.2 * 2.5 * 2.5 * 0.2 = 6,500 rurociągi: ( ) / 2 * 0.9 * 14 * 0.2 = 5,506 Razem = 64,709 m3 3 STI KNNR MRRiB 258,837 m3 Wykopy oraz przekopy o głębokości do 3,0 m, wykonywane na odkład koparkami podsiębiernymi o pojemności łyżki: 0,25 m3 - grunt kat. III-IV D1"-D2": 1.4 * 1.1 * 140 * 0.8 = 172,480 separator: 3.5 * 3.7 * 3.7 * 0.8 = 38,332 studnia chłonna: 5.2 * 2.5 * 2.5 * 0.8 = 26,000 rurociągi: ( ) / 2 * 0.9 * 14 * 0.8 = 22,025 Razem = 258,837 m3 4 STI KNNR MRRiB 0, m2 Ażurowe umocnienie ścian wykopów,wraz z rozbiórką, palami szalunkowymi/wypraskami/,w gruntach suchych kat.iii-iv, przy wykopach o szerokości do 1 m i głębokości do 3,0 m rurociągi: ( ) / 2 * 2 * 14 * 0.01 = 0,612 Razem = 0, m2 5 STI KNNR MRRiB 1, m2 Umocnienie ścian wykopów pod komory, studzienki, palami szalunkowymi stalowymi, w gruntach kat.i-iv wraz z rozbiórką, przy głębokości wykopu: do 3,0 m - w gruncie suchym separator: 3.5 * 3.7 * 4 * 0.01 = 0,518 studnia chłonna: 5.2 * 2.5 * 4 * 0.01 = 0,520 Sieć kanalizacyjna Razem = 1, m2 6 STI KNNR MRRiB 2,520 m3 Podłoża pod kanały i obiekty wykonywane z pospółki o grubości: 20 cm rurociągi: 0.9 * 14 * 0.2 = 2,520 Razem = 2,520 m3 7 STI KNNR MRRiB 14,000 m Kanały z rur kanalizacyjnych PVC łączonych na wcisk, o średnicy zewnętrznej: 200 mm rurociągi: 14 = 14,000 Razem = 14,000 m 8 STI KNNR MRRiB 1,249 m3 Podłoża pod kanały i obiekty wykonywane z betonu B-10, o grubości: 15 cm ( * 0.94^2 * 0.15 ) * 3 = 1,249 Razem = 1,249 m3 9 STI KNNR MRRiB 0,998 m3 Podstawa studni: betonowa ( * 0.84^2 * 0.15 ) * 3 = 0,998 Razem = 0,998 m3 10 STI KNNR MRRiB 1,000 studnia mm i głębokości studni 3 m Strona 4 z 6

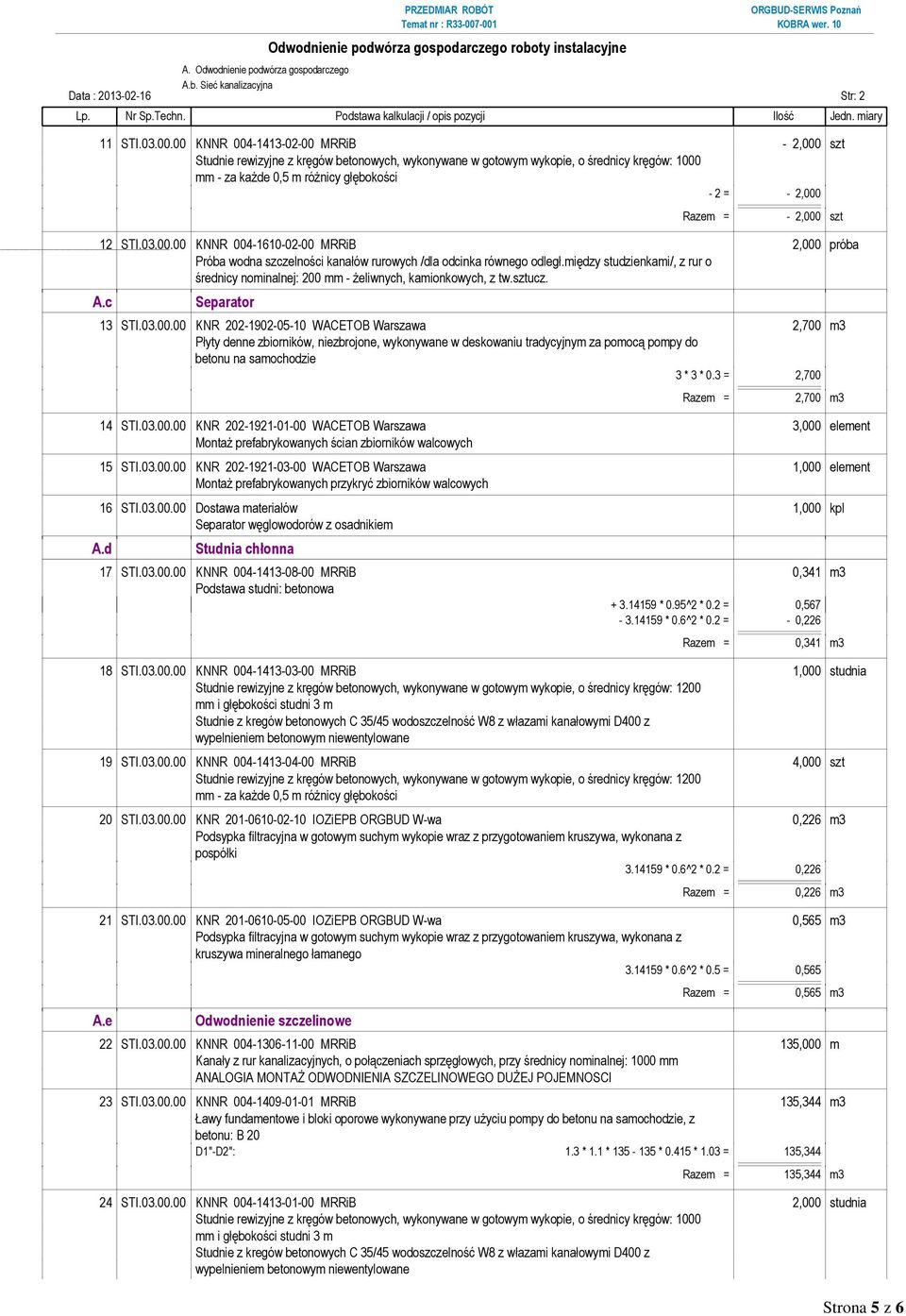

5 PRZEDMIAR ROBÓT A. Odwodnienie podwórza gospodarczego A.b. Sieć kanalizacyjna Data : Str: 2 Lp. Nr Sp.Techn. Podstawa kalkulacji / opis pozycji Ilość Jedn. miary 11 STI KNNR MRRiB - 2,000 szt mm - za każde 0,5 m różnicy głębokości - 2 = - 2,000 Razem = - 2,000 szt 12 STI KNNR MRRiB 2,000 próba Próba wodna szczelności kanałów rurowych /dla odcinka równego odległ.między studzienkami/, z rur o średnicy nominalnej: 200 mm - żeliwnych, kamionkowych, z tw.sztucz. A.c Separator 13 STI KNR WACETOB Warszawa 2,700 m3 Płyty denne zbiorników, niezbrojone, wykonywane w deskowaniu tradycyjnym za pomocą pompy do betonu na samochodzie 3 * 3 * 0.3 = 2,700 Razem = 2,700 m3 14 STI KNR WACETOB Warszawa 3,000 element Montaż prefabrykowanych ścian zbiorników walcowych 15 STI KNR WACETOB Warszawa 1,000 element Montaż prefabrykowanych przykryć zbiorników walcowych 16 STI Dostawa materiałów 1,000 kpl Separator węglowodorów z osadnikiem A.d Studnia chłonna 17 STI KNNR MRRiB 0,341 m3 Podstawa studni: betonowa * 0.95^2 * 0.2 = 0, * 0.6^2 * 0.2 = - 0,226 Razem = 0,341 m3 18 STI KNNR MRRiB 1,000 studnia Studnie rewizyjne z kręgów betonowych, wykonywane w gotowym wykopie, o średnicy kręgów: 1200 mm i głębokości studni 3 m Studnie z kregów betonowych C 35/45 wodoszczelność W8 z włazami kanałowymi D400 z wypelnieniem betonowym niewentylowane 19 STI KNNR MRRiB 4,000 szt Studnie rewizyjne z kręgów betonowych, wykonywane w gotowym wykopie, o średnicy kręgów: 1200 mm - za każde 0,5 m różnicy głębokości 20 STI KNR IOZiEPB ORGBUD W-wa 0,226 m3 Podsypka filtracyjna w gotowym suchym wykopie wraz z przygotowaniem kruszywa, wykonana z pospółki * 0.6^2 * 0.2 = 0,226 Razem = 0,226 m3 21 STI KNR IOZiEPB ORGBUD W-wa 0,565 m3 Podsypka filtracyjna w gotowym suchym wykopie wraz z przygotowaniem kruszywa, wykonana z kruszywa mineralnego łamanego * 0.6^2 * 0.5 = 0,565 A.e Odwodnienie szczelinowe Razem = 0,565 m3 22 STI KNNR MRRiB 135,000 m Kanały z rur kanalizacyjnych, o połączeniach sprzęgłowych, przy średnicy nominalnej: 1000 mm ANALOGIA MONTAŻ ODWODNIENIA SZCZELINOWEGO DUŻEJ POJEMNOSCI 23 STI KNNR MRRiB 135,344 m3 Ławy fundamentowe i bloki oporowe wykonywane przy użyciu pompy do betonu na samochodzie, z betonu: B 20 D1"-D2": 1.3 * 1.1 * * * 1.03 = 135,344 Razem = 135,344 m3 24 STI KNNR MRRiB 2,000 studnia mm i głębokości studni 3 m Studnie z kregów betonowych C 35/45 wodoszczelność W8 z włazami kanałowymi D400 z wypelnieniem betonowym niewentylowane Strona 5 z 6

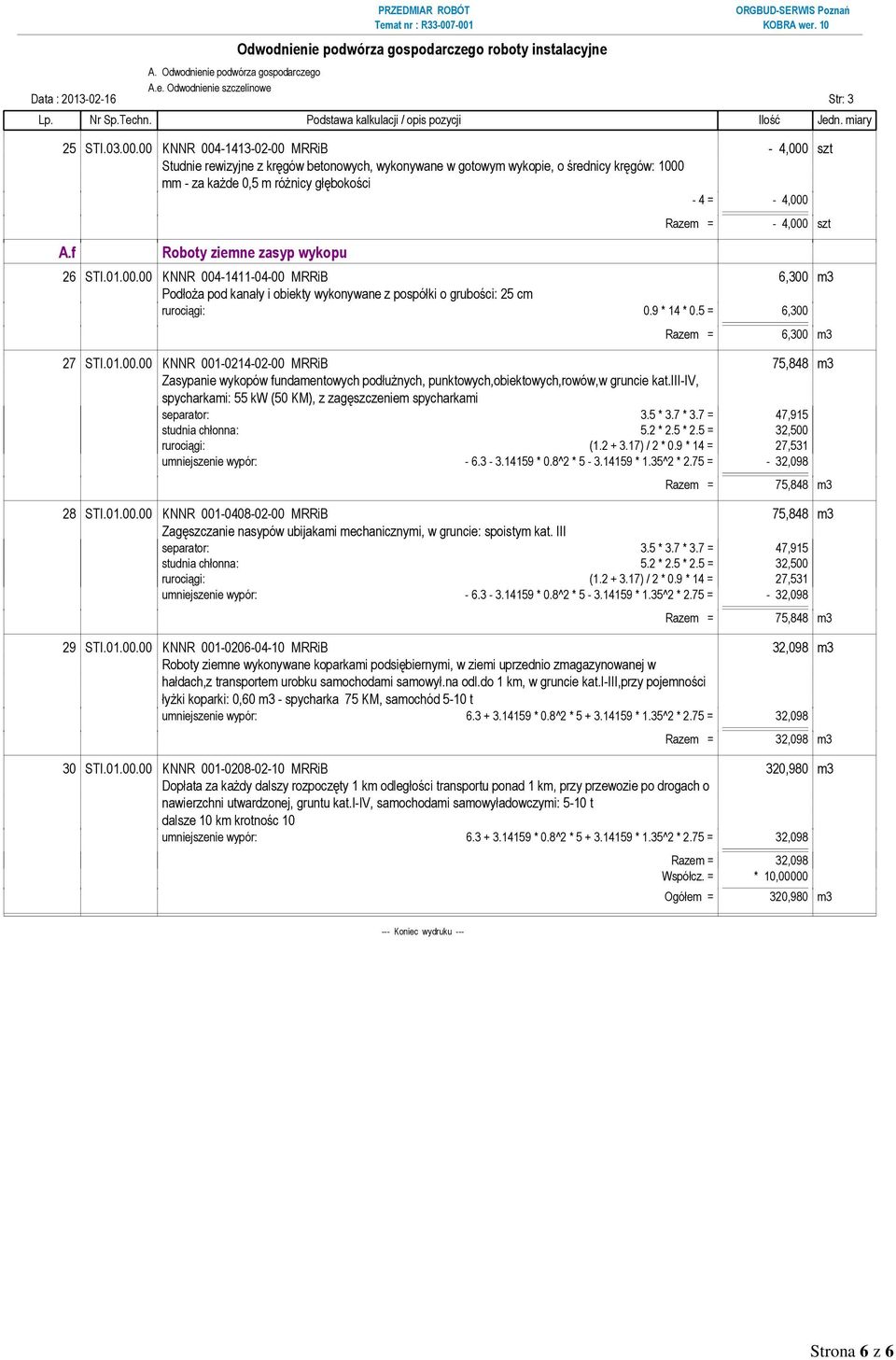

6 PRZEDMIAR ROBÓT A. Odwodnienie podwórza gospodarczego A.e. Odwodnienie szczelinowe Data : Str: 3 Lp. Nr Sp.Techn. Podstawa kalkulacji / opis pozycji Ilość Jedn. miary 25 STI KNNR MRRiB - 4,000 szt mm - za każde 0,5 m różnicy głębokości - 4 = - 4,000 A.f Roboty ziemne zasyp wykopu Razem = - 4,000 szt 26 STI KNNR MRRiB 6,300 m3 Podłoża pod kanały i obiekty wykonywane z pospółki o grubości: 25 cm rurociągi: 0.9 * 14 * 0.5 = 6,300 Razem = 6,300 m3 27 STI KNNR MRRiB 75,848 m3 Zasypanie wykopów fundamentowych podłużnych, punktowych,obiektowych,rowów,w gruncie kat.iii-iv, spycharkami: 55 kw (50 KM), z zagęszczeniem spycharkami separator: 3.5 * 3.7 * 3.7 = 47,915 studnia chłonna: 5.2 * 2.5 * 2.5 = 32,500 rurociągi: ( ) / 2 * 0.9 * 14 = 27,531 umniejszenie wypór: * 0.8^2 * * 1.35^2 * 2.75 = - 32,098 Razem = 75,848 m3 28 STI KNNR MRRiB 75,848 m3 Zagęszczanie nasypów ubijakami mechanicznymi, w gruncie: spoistym kat. III separator: 3.5 * 3.7 * 3.7 = 47,915 studnia chłonna: 5.2 * 2.5 * 2.5 = 32,500 rurociągi: ( ) / 2 * 0.9 * 14 = 27,531 umniejszenie wypór: * 0.8^2 * * 1.35^2 * 2.75 = - 32,098 Razem = 75,848 m3 29 STI KNNR MRRiB 32,098 m3 Roboty ziemne wykonywane koparkami podsiębiernymi, w ziemi uprzednio zmagazynowanej w hałdach,z transportem urobku samochodami samowył.na odl.do 1 km, w gruncie kat.i-iii,przy pojemności łyżki koparki: 0,60 m3 - spycharka 75 KM, samochód 5-10 t umniejszenie wypór: * 0.8^2 * * 1.35^2 * 2.75 = 32,098 Razem = 32,098 m3 30 STI KNNR MRRiB 320,980 m3 Dopłata za każdy dalszy rozpoczęty 1 km odległości transportu ponad 1 km, przy przewozie po drogach o nawierzchni utwardzonej, gruntu kat.i-iv, samochodami samowyładowczymi: 5-10 t dalsze 10 km krotnośc 10 umniejszenie wypór: * 0.8^2 * * 1.35^2 * 2.75 = 32,098 Razem = 32,098 Współcz. = * 10,00000 Ogółem = 320,980 m3 --- Koniec wydruku --- Strona 6 z 6
