1 Zespół Zabezpieczeń Linii SN MiCOM P141-P143 Instrukcja obsługi

2 1 WPROWADZENIE 4 2 OPIS PANELU CZOŁOWEGO 5 3 BUDOWA Platforma sprzętowa Platforma programowa OBSŁUGA PRZEKAŹNIKA Hasło Klawisze szybkiego dostępu (HOTKEY) Nawigacja Wybór grupy nastaw Wejścia sterujące Sterowanie wyłącznikiem Układ menu Menu: DANE SYSTEMOWE Menu: PRZEGL.REKORDOW Menu: POMIARY Menu: POMIARY Menu: POMIARY Menu: PARAM.WYLACZNIKA Menu: USTAW.WYLACZNIKA Menu: DATA I CZAS Menu: KONFIGURACJA Menu: PRZEKLADNIE Menu: KAS.REJESTRATORA Menu: REJESTR.ZAKLOCEN Menu: UST.POMIAROW Menu: KOMUNIKACJA (Courier) Menu: KOMUNIKACJA (Modbus) Menu: KOMUNIKACJA (VDEW) Menu: TESTY-MONITORING Menu: MONIT.WYLACZNIKA Menu: KONTROLA WEJSC Menu: KONFIG STER I/O Menu: ZAB.NADPRADOWE Menu: Z.NADPRAD. Is2> Menu: USZK.PRZEWODU Menu: Z.ZIEMNOZW Menu: Z.ZIEMNOZW Menu: ZABEZP. Ioc i Ioo Menu: Z.NAPIECIOWE Uo Menu: Z.PRZEC.CIEPL Menu: Z.NNAP.SKL.PRZEC Menu: ZIMNY START Menu: LOG.SELEKTYWNA Menu: Z.ADMITANCYJNE Menu: ZAB.NAPIECIOWE Menu: Z.CZESTOTLIWOSC Menu: LRW i I< Menu: KONTROLA OBWODOW Menu: LOKALIZ.ZAKLOC Menu: KONTROLA SYSTEMU Menu: SPZ Menu: OZNACZENIA WEJSC Menu: OZNACZENIA WYJSC Menu: OPIS STER. I/O Nr / 108

3 Menu: DANE PSL Sygnalizacja alarmowa FUNKCJE ZABEZPIECZENIOWE Zabezpieczenie zwarciowe Czas podtrzymania Kierunkowość zabezpieczenia Zabezpieczenie przeciążeniowe Zabezpieczenie ziemnozwarciowe Standardowe zabezpieczenie nadprądowe Kierunkowość zabezpieczenia Czułe zabezpieczenie ziemnozwarciowe Zabezpieczenie zerowomocowe Ograniczone zabezpieczenie ziemnozwarciowe Zabezpieczenie ziemnozwarciowe wysokoimpedancyjne Zabezpieczenie nadnapięciowe składowej zerowej Zabezpieczenie podnapięciowe Zabezpieczenie nadnapięciowe Zabezpieczenie nadnapięciowe składowej przeciwnej Zabezpieczenie od asymetrii zasilania i zaniku fazy Zabezpieczenie nadprądowe z kontrolą napięcia Zabezpieczenia częstotliwościowe Zabezpieczenie admitancyjne Zabezpieczenie admitancyjne Zabezpieczenie konduktancyjne Zabezpieczenie susceptancyjne AUTOMATYKI SPZ Sekwencja działania Tryb działania Inicjacja biegu SPZ Blokowanie SPZ Współpraca z systemem kontroli synchronizmu Blokowanie podczas ręcznego załączenia Kontrola synchronizmu Wybór przekładników napięciowych Podstawowe zależności Warunki kontroli synchronizmu Lokalna Rezerwa Wyłącznikowa FUNKCJE KONTROLNO-DIAGNOSTYCZNE Kontrola ciągłości obwodów napięciowych Kontrola ciągłości obwodów prądowych Detekcja uszkodzonego przewodu Kontrola wyłącznika Sterowanie wyłącznikiem Sterowanie wyłącznikiem za pomocą klawiszy szybkiego dostępu Diagnostyka wyłącznika Zimny start Logika selektywna Lokalizacja zwarć Układ testowania Zmiana grupy nastaw Wejścia sterujące Wejścia cyfrowe Wyjścia przekaźnikowe Diody LED Programowalna logika działania - PSL...84 Nr / 108

4 Bramki logiczne Bloki czasowe Wejścia, wyjścia, diody LED Projektowanie PSL POMIARY 87 9 REJESTRACJA Rejestracja zdarzeń Rejestracja wyłączeń Rejestracja zakłóceń Konfiguracja Odczyt zarejestrowanych przebiegów KOMUNIKACJA Komunikacja lokalna MiCOM S Komunikacja zdalna Podłączenie Protokół Modbus Protokół Courier Protokół IEC PODŁĄCZENIE DANE TECHNICZNE Wejścia Zabezpieczenia Inne Testy Nr / 108

5 1 WPROWADZENIE Przekaźniki MiCOM stanowią nową rodzinę zabezpieczeń produkowaną przez ALSTOM T&D sp. z o.o.. Wykonane w najnowszej technologii stanowią kompleksową ofertę w zakresie zabezpieczeń dedykowanych zarówno energetyce zawodowej, jak i przemysłowej. Znajdują się tu m.in. zabezpieczenia linii odpływowych, generatorów, transformatorów oraz silników. Niniejsza instrukcja dotyczy obsługi zabezpieczenia linii odpływowych spełniającego nie tylko funkcje zabezpieczeniowe, ale także kontrolno-pomiarowe oraz diagnostyczne. Przekaźniki MiCOM P14x dostępne są w trzech różnych wariantach wykonania P141, P142 oraz P143, które różnią się między sobą rodzajem i ilością spełnianych funkcji. Wszystkie posiadają wspólne funkcje zabezpieczeniowe: zwarciowe kierunkowe lub bezkierunkowe nadprądowe fazowe z kontrolą napięcia ziemnozwarciowe kierunkowe lub bezkierunkowe czułe ziemnozwarciowe kierunkowe lub bezkierunkowe admitancyjne zerowomocowe przeciążeniowe nadprądowe składowej przeciwnej podnapięciowe nadnapięciowe nadnapięciowe składowej zerowej i przeciwnej programowalna logika działania Spośród pozostałych funkcji wymienić należy: pomiary wielkości analogowych rejestracja zdarzeń i zakłóceń lokalizator zakłóceń synchronizacja czasu z zegara zewnętrznego cztery grupy nastaw zdalna komunikacja obsługująca protokoły Courier, Modbus, DNP 3.0 oraz IEC układy autotestujące kontrola i diagnostyka stanu wyłącznika kontrola obwodów przekładników prądowych i napięciowych czasowe zwiększenie nastaw funkcji zabezpieczeniowych (zimny rozruch) 4-krotna automatyka SPZ (tylko P142 i P143) 4-krotna automatyka SPZ z kontrolą synchronizmu (tylko P143) MiCOM P14x wyposażony jest w 8 lub 9 wejść analogowych (5 prądowych oraz 3 lub 4 dla P143 napięciowe). Wejścia prądowe mają podwójne zakresy odpowiednio 5 A lub 1 A. Przekaźnik można wyciągnąć z obudowy podczas jego normalnej pracy automatycznie zwierane są obwody prądowe. Wejścia cyfrowe, wyjścia przekaźnikowe oraz diody LED mogą być skonfigurowane przez użytkownika. Przekaźnik, który można zasilać napięciem przemiennym lub stałym odporny jest na przerwy w zasilaniu trwające nie dłużej niż 50 ms. Nr / 108

6 2 OPIS PANELU CZOŁOWEGO Panel czołowy MiCOM P14x umożliwia wprowadzanie nastaw, odczyt mierzonych wartości i sygnalizacji oraz obsługę przekaźnika. tabliczka znamionowa pokrywka górna wyświetlacz diody LED programowalne przez użytkownika diody LED klawiatura pokrywka dolna bateria litowa port RS232 port testowy Rys. 1 Panel czołowy MiCOM P14x (wersja oprogramowania do 15) Dodatkowa osłona z przezroczystego tworzywa sztucznego ogranicza dostęp do menu przekaźnika w zakresie przeglądania wartości nastaw oraz pomiarów i uniemożliwia zmianę tych parametrów (brak dostępu do klawisza ). Pełna obsługa menu możliwa jest dopiero po odchyleniu pokrywek górnej i dolnej i zdjęciu osłony. Osłona stanowi tylko zabezpieczenie przed niepowołanym dostępem do menu przekaźnika, dodatkowo zabezpiecza panel przedni przed mechanicznymi uszkodzeniami, nie podwyższa jednak stopnia ochrony obudowy. Na przednim panelu znajdują się: ciekłokrystaliczny wyświetlacz LCD 2x16 znaków 7-przyciskowa klawiatura membranowa, w skład której wchodzą klawisze manipulacyjne, klawisz ENTER oraz klawisze przeznaczone do czytania i potwierdzania sygnalizacji alarmowej 12 diod LED: 4 przypisane na stałe do kluczowych funkcji, 8 programowalnych przez użytkownika Pod górną pokrywką znajduje się numer fabryczny przekaźnika oraz tabliczka znamionowa informacje jednoznacznie identyfikujące wyrób. Nr / 108

7 tabliczka znamionowa pokrywka górna wyświetlacz diody LED klawisze szybkiego dostępu (HOTKEY) programowalne przez użytkownika diody LED klawiatura pokrywka dolna bateria litowa port RS232 port testowy Rys. 2 Panel czołowy MiCOM P14x (wersja oprogramowania 20) Pod dolną pokrywką znajdują się: bateria litowa o rozmiarze ½ AA podtrzymująca nastawy oraz rejestry 9-pinowy żeński port RS232 do komunikacji lokalnej 25-pinowy żeński port testowy służący m.in. do wymiany oprogramowania 4 diody LED znajdujące się po lewej stronie panelu czołowego mają stałe funkcje. Opis diody Kolor Uwagi TRIP ALARM OUT OF SERVICE HEALTHY czerwony żółty żółty zielony Dioda zostaje pobudzona kiedy przekaźnik generuje sygnał wyłączający. Skasowanie diody możliwe jest po ustaniu przyczyny pobudzenia i po wciśnięciu klawiszy oraz. Dioda TRIP jest na sztywno przypisana do wyjścia przekaźnikowego RL3 Dioda zostaje pobudzona w przypadku zadziałania zabezpieczeń lub automatyk skonfigurowanych na działanie sygnalizacji ostrzegawczej Up. Do momentu potwierdzenia zdarzenia przez obsługę dioda świeci światłem pulsującym. Po wciśnięciu klawiszy oraz zaczyna świecić światłem ciągłym, aż do zaniku przyczyny pobudzenia. Dioda zostaje pobudzona w przypadku nieaktywnej jednej lub wszystkich funkcji zabezpieczeniowych np. podczas przeprowadzania testu (kolumna menu TESTY-MONITORING) Dioda świeci się w przypadku poprawnej pracy przekaźnika. Gaśnie po wykryciu przez MiCOM P14x dowolnego uszkodzenia w warstwie sprzętowej lub programowej. Stan tej diody odzwierciedlony jest poprzez położenie zestyków przekaźnika watch-dog na listwie zaciskowej. Nr / 108

8 3 BUDOWA MiCOM P14x ma budowę modułową. Oznacza to, że elementy elektroniczne rozmieszczone są na osobnych płytach, które spełniają specyficzne zadania. 3.1 Platforma sprzętowa Moduł komputera Wszystkie obliczenia przeprowadzane przez MiCOM P14x dotyczące funkcji zabezpieczeniowych, pomiarowych, kontrolno-diagnostycznych oraz operacji związanych z obsługą klawiatury, wyświetlacza i diod LED oparte są o 32-bitowy, zmiennoprzecinkowy, przemysłowy procesor TMS320C32 pracujący z częstotliwością 20 MHz. Płyta procesora ulokowana jest bezpośrednio za panelem przednim wraz z wyświetlaczem i diodami LED. Na płycie tej znajdują się także 2 porty komunikacyjne: 9-pinowy RS232 do komunikacji lokalnej poprzez protokół Courier (MiCOM S1) oraz 25-pinowy port testowy. Układy pamięci podzielone są na dwie kategorie: robocza i nieulotna. W pamięci roboczej przeprowadzane są na bieżąco obliczenia numeryczne. Pamięć nieulotna wykorzystywana jest do zachowywania opisu poszczególnych komórek menu, parametrów konfiguracyjnych przekaźnika oraz zawartości 3 rejestratorów. Moduł wejściowy Moduł wejściowy stanowi interfejs pomiędzy płytą komputera, a analogowymi i cyfrowymi sygnałami doprowadzanymi do przekaźnika. Moduł wejściowy składa się z dwóch płyt: transformatorów oraz głównej płyty wejściowej. Na płycie transformatorów umieszczone są 4 przekładniki prądowe i 3 napięciowe. P143 wyposażony jest dodatkowo w czwarty przekładnik napięciowy do kontroli synchronizmu. Przekładniki prądowe wykonane są jako 1 A i 5 A. i przyporządkowane im są oddzielne wejścia na listwie zaciskowej. Główna płyta wejściowa ma za zadanie przetworzenie sygnałów analogowych do postaci cyfrowej dzięki 16-bitowemu przetwornikowi A/C. Sygnały te przechodzą wcześniej przez układy filtrów antyaliasingowych do 16-kanałowego multipleksera, gdzie są próbkowane (24 próbki na okres). Drugą funkcją spełnianą przez tą płytę jest doprowadzenie do magistrali sygnałowej sygnałów z wejść cyfrowych. Wejścia te są optoizolowane. P141 wyposażony jest w 8 wejść. P142 może być uzupełniony o dodatkową kartę oferując 16 wejść lub 8 wejść i 8 wyjść. P143 jest najbardziej elastycznym urządzeniem, które oferuje możliwość rozszerzenia liczby wejść lub wyjść do 24. Wszystkie wejścia są programowalne przez użytkownika. Napięcie zasilania wejść binarnych, może być konfigurowane przez użytkownika w menu KONFIG WEJSC: Parametr Nastawa domyślna Zakres nastaw Globalne Unom , 30 34, 48 54, , , Inne Wejscie opto , 30 34, 48 54, , Wejscie opto , 30 34, 48 54, , Nr / 108

9 Moduł zasilacza W skład modułu zasilacza wchodzą 2 płyty: płyta zasilacza oraz płyta wyjść przekaźnikowych oraz wejść/wyjść portów komunikacyjnych. Płyta zasilacza może posiadać 3 swoje wykonania, które należy uwzględnić w zamówieniu. Wykonania te dotyczą poziomu napięcia zasilającego przekaźnik i przedstawione są w poniższej tabeli: U DC U AC V V V V V Wartości napięć wewnętrznych zasilacza wynoszą odpowiednio: 5.1 V dla obwodów cyfrowych, 16 V dla obwodów analogowych np. płyty wejściowej, 22 V do zasilania przekaźników pomocniczych oraz 48 V stanowiących napięcie pomocnicze do sterowania wejść cyfrowych. To ostatnie napięcie wyprowadzone jest na listwę zaciskową. Na płycie zasilacza znajdują się także 2 przekaźniki watch-dog sygnalizujące niepoprawną pracę przekaźnika. Płyta przekaźników wyposażona jest w 7 przekaźników pomocniczych: 3 ze stykami normalnie otwartymi oraz 4 przełączne. Aktualny stan wyjść przekaźnikowych odwzorowywany jest w menu dzięki doprowadzeniu informacji do magistrali sygnałowej. Przekaźniki są programowalne przez użytkownika. Moduł IRIG-B Moduł IRIG-B jest rozwiązaniem opcjonalnym służącym do dokładnej synchronizacji czasu komputera wewnętrznego z zewnętrznego zegara. Zastosowanie tego modułu pozwala na uzyskanie dokładności pomiaru czasu rzędu 1 ms. Sygnał z zewnętrznego zegara doprowadzany jest do przekaźnika za pomocą złącza BNC znajdującego się z tyłu obudowy. Na życzenie klienta moduł może być wyposażony w konwerter sygnału optycznego, jednak tylko w przypadku korzystania z protokołu IEC Drugi port komunikacyjny Rodzaj protokołu (Courier, Modbus, IEC lub DNP3.0) jest opcją sprzętową i dotyczy pierwszego portu komunikacyjnego. Drugi port wykorzystuje wyłącznie protokół Courier. Moduł IRIG-B (opcja) Protokół: Courier Courier (EIA232 / EIA485) Nie wykorzystywany (EIA232) Łącza fizyczne: EIA 232 lub EIA 485 (spolaryzowane) lub K-BUS (nie spolaryzowane) Rys. 3 Tylny port komunikacyjny Nr / 108

10 Umiejscowiony jest na tej samej płycie, na której znajduje się moduł IRIG-B. Możliwe jest wykonanie przekaźnika wyposażonego tylko w drugi port lub wyposażonego zarówno w drugi port jak i moduł IRIG-B. Mechanika Obudowa przekaźnika wykonana jest z cynkowanej i lakierowanej blachy stalowej. Wszystkie moduły umieszczone są w sztywnej kasecie wsuwanej do obudowy. Są one uziemiane wielopunktowo zapewniając w ten sposób ograniczenie prądów błądzących do minimum. Listwa zaciskowa z tyłu przekaźnika składa się z zacisków o dużej obciążalności prądowej, poprzez którą doprowadzane są sygnały analogowe oraz zacisków o małej obciążalności dla wejść cyfrowych, wyjść przekaźnikowych, zasilania i portu RS485. Z listwy zaciskowej sygnały analogowe doprowadzane są bezpośrednio na wejścia przekładników pośredniczących. W przypadku wyciągnięcia kasety z obudowy podczas pracy przekaźnika, automatycznie zwierane są obwody wtórne przekładników prądowych. Obudowa ma szerokość 40TE dla modeli P141 i P142 oraz 60TE dla P Platforma programowa Platformę programową tworzą 4 niezależne systemy współpracujące ze sobą: system kontroli czasu rzeczywistego system autotestów system rejestracji i przetwarzania danych system funkcji zabezpieczeniowych i kontrolno-pomiarowych System kontroli czasu rzeczywistego oparty jest na pomiarze czasu z wewnętrznego zegara procesora głównego, który może być wspomagany sygnałem zewnętrznym poprzez moduł IRIG-B i wykorzystywany jest m.in. do nadawania cechy czasu rejestrowanym przez przekaźnik zdarzeniom i zakłóceniom. MiCOM P14x na bieżąco przeprowadza testy wszystkich newralgicznych punktów w warstwie zarówno sprzętowej jak i programowej. Sprawdzane są np. wejścia cyfrowe, wyjścia przekaźnikowe, magistrala sygnałowa, pamięci SRAM, EPROM, wyświetlacz LCD itp. W przypadku wykrycia niesprawności gaśnie dioda LED HEALTHY, pobudzony zostaje przekaźnik watch-dog oraz zatrzaśnięta odpowiednia informacja do rejestru zdarzeń. System rejestracji i przetwarzania danych ma za zadanie obsługę 3 wbudowanych rejestratorów oraz wymianę informacji pomiędzy przekaźnikiem, a użytkownikiem w zakresie parametrów konfiguracyjnych zabezpieczeń i automatyk. System funkcji zabezpieczeniowych i kontrolno-pomiarowych uruchamiany jest bezpośrednio po inicjalizacji pracy przekaźnika. Jego zadaniem jest zbieranie informacji poprzez magistralę sygnałową z wejść analogowych i sygnałowych, ich przetwarzanie oraz podejmowanie decyzji o pobudzeniu wyjść przekaźnikowych na podstawie osobnych algorytmów poszczególnych zabezpieczeń i automatyk. Do obliczeń numerycznych wykorzystywana jest transformata Fouriera. System ten obsługuje również układy programowalnej logiki, która szczegółowo opisana jest w rozdziale 6.6. Nr / 108

11 4 OBSŁUGA PRZEKAŹNIKA Menu przekaźnika MiCOM P14x jest zorganizowane w postaci kolumn zawierających kilka lub kilkanaście komórek. Każdej komórce przyporządkowana jest oddzielna informacja odpowiednia do charakteru danej kolumny. Może to być informacja tylko do odczytu, a może to być edytowalna wartość np. nastawy progowej zabezpieczenia. Przeglądanie kolumn menu odbywa się poprzez naciskanie klawiszy lub na poziomie komórki nagłówka z opisem danej kolumny. Komórka nagłówka zawsze opisana jest DUŻYMI LITERAMI. Przeglądanie poszczególnych komórek kolumny możliwe jest dzięki klawiszom (w dół) oraz (w górę). W celu przyspieszenia przeglądania poszczególnych komórek należy dany klawisz ( ) przytrzymać. Przejście z poziomu dowolnej komórki do komórki nagłówka kolumny umożliwia jednokrotne wciśnięcie klawisza. Powtórne wciśnięcie tego klawisza spowoduje przejście do komórki DANE SYSTEMOWE. W celu obejrzenia ekranów pomiarowych (robocze informacje dotyczące pomiarów podstawowych wielkości analogowych) należy na poziomie komórek nagłówków kolumn wcisnąć klawisz lub. DATA I CZAS Inne domyślne ekrany PRAD I1 DATA I CZAS Ekrany alarmów DANE SYSTEMOWE PRZEGREKORDOW Z.ZIEMNOZW. 1 Grupa 1 Grupa 1 Inne ekrany nagłówków Grupa 1 Jezyk Wyb.zdarzenia Wejscie Io1> Polski [ ] 2 Zmierzone UWAGA: Haslo **** Wyb.zaklocenia [0...4] 2 Klawisz C powoduje powrót do nagłówka kolumny Funkcja Io1>1 IEC S Inverse Pozostałe komórki kolumny nr 1 Pozostałe komórki kolumny nr 2 Pozostałe komórki kolumny nr n Rys. 4 Organizacja menu MiCOM P14x Nr / 108

12 Kolumna Opis DANE SYSTEMOWE Stan wejść / wyjść / alarmów, edycja hasła, sterowanie wyłącznikiem PRZEGL.REKORDOW Przeglądanie rejestru zdarzeń i wyłączeń POMIARY 1 Wartości prądów, napięć (amplitudy, RMS, składowe symetryczne), częstotliwość POMIARY 2 Wartości mocy, energii, wielkości maksymalnych prądu i napięcia POMIARY 3 Obciążenie cieplne, wielkości admitancyjne PARAM.WYLACZNIKA Diagnostyka wyłącznika przeglądanie liczników prądów wyłączonych USTAW.WYLACZNIKA Określenie sposobu sterowania wyłącznikiem, długość impulsów na załączenie/wyłączenie DATA I CZAS Data i czas, kontrola baterii litowej KONFIGURACJA Wybór aktywnej grupy nastaw, konfiguracja zabezpieczeń (załączone / odstawione), uaktywnianie pozostałych kolumn menu PRZEKLADNIE Nastawa przekładni prądowych i napięciowych KAS.REJESTRATORA Kasowanie rejestratorów: zdarzeń i wyłączeń REJESTR.ZAKLOCEN Konfiguracja rejestratora zakłóceń (przyporządkowanie wielkości do wejść analogowych i cyfrowych, wybór sposobu wyzwalania) UST.POMIAROW Konfiguracja ekranu domyślnego i sposobu wyświetlania wielkości mierzonych KOMUNIKACJA Konfiguracja parametrów związanych ze zdalną komunikacją TESTY-MONITORING Stan wejść/wyjść/diod, test przekaźników i diod LED MONIT.WYLACZNIKA Edycja parametrów związanych z diagnostyką wyłącznika KONTROLA WEJSC Konfiguracja aktywnych wejść sterujących do logiki PSL KONFIG STER I/O Konfiguracja wejść sterujących dla klawiszy szybkiego dostępu ZAB.NADPRADOWE Nastawa zabezpieczenia zwarciowego I>1, I>2, I>3 oraz I>4 Z.NADPRAD. Is2> Nastawa zabezpieczenia od asymetrii zasilania pierwszego stopnia USZK. PRZEWODU Konfiguracji funkcji wykrywającej uszkodzony przewód ZAB.ZIEMNOZW. 1 Nastawa zabezp. ziemnozwarciowego Io1>1, Io1>2, Io1>3 oraz Io1>4 ZAB.ZIEMNOZW. 2 Nastawa zabezp. ziemnozwarciowego Io2>1, Io2>2, Io2>3 oraz Io2>4 ZABEZP.Ioc i Ioo Nastawa czułego zabezpieczenia ziemnozwarciowego: Ioc>1, Ioc>2, Ioc>3 oraz Ioc>4, ziemnozwarciowego ograniczonego Ioo> Z.NAPIECIOWE Uo Nastawa zabezpieczenia nadnapięciowego składowej zerowej Uo pierwszego i drugiego stopnia Z.PRZEC.CIEPL. Nastawa zabezpieczenia przeciążeniowego Z.NNAP.SKL.PRZEC Nastawa zabezpieczenia nadnapieciowego składowej przeciwnej ZIMNY START Konfiguracja funkcji podwyższenia nastaw dla wybranych zabezpieczeń LOG.SELEKTYWNA Konfiguracja logiki selektywnej Z.ADMITANCYJNE Nastawa zabezpieczeń: admitancyjnego YN>, konduktancyjnego GN> i susceptancyjnego BN> ZAB.NAPIECIOWE Nastawa zabezpieczeń: podnapięciowego pierwszego i drugiego stopnia, nadnapięciowego pierwszego i drugiego stopnia Z.CZESTOTLIWOSC. Nastawa zabezpieczenia podczęstotliwościowego F<1, F<2, F<3, F<4 oraz nadczestotliwościowego F>1, F>2 LRW i I< Nastawa LRW i zabezpieczeń podprądowych I<, Io< oraz Ioc< KONTROLA OBWODOW Konfiguracja funkcji kontroli obwodów napięciowych i prądowych LOKALIZ.ZAKLOC. Konfiguracja funkcji lokalizatora zakłóceń KONTROLA SYSTEMU Konfiguracja funkcji kontroli synchronizmu SPZ Konfiguracja automatyki SPZ Nr / 108

13 OZNACZENIA WEJSC OZNACZENIA WYJSC OPIS STER I/O DANE PSL Opis wejść cyfrowych Opis wyjść przekaźnikowych Opis wejść sterujących Historia ostatnich zmian w logice PSL Po zasileniu przekaźnika na czas ok. 3 sekund inicjowane są testy programowe i sprzętowe (m.in. test diod sygnalizacyjnych) i w przypadku pomyślnego wyniku testu - wyświetlony zostaje ekran domyślny, który konfigurowany jest przez użytkownika kolumna UST.POMIAROW, komórka Dane podstawowe. Każdorazowo po upływie 15 minut od czasu ostatniej manipulacji na klawiaturze przekaźnik powraca do ustawionego wcześniej ekranu domyślnego, a tryb edycji danych, jeśli taki był wcześniej wprowadzony wygasa. W przypadku wystąpienia zakłócenia, na wyświetlaczu pojawia się ekran z przyczyną tego zakłócenia. Do momentu ustania przyczyny pobudzenia i skasowania komunikatu przez obsługę (zdalnie lub lokalnie) ekran alarmu będzie miał zawsze wyższy priorytet nad ekranem domyślnym. 4.1 Hasło Dostęp do większości informacji dotyczących konfiguracji przekaźnika zabezpieczony jest hasłem. Pod tym względem w strukturze menu wyróżnia się 3 poziomy: Poziom dostępu Możliwe operacje Poziom 0 Przeglądanie wszystkich nastaw, sygnalizacji alarmowej, Bez kontroli hasła zarejestrowanych zdarzeń Poziom 1 Jak dla poziomu 0 plus: Wymagane hasło poziomu 1 komendy sterowania wyłącznikiem, lub 2 wybór grupy nastaw, nastawa parametrów konfiguracyjnych komunikacji poprzez RS232, kasowanie sygnalizacji ostrzegawczej i diod LED, kasowanie zawartości rejestratorów zdarzeń i zakłóceń Poziom 2 Jak dla poziomu 1 plus: Wymagane hasło poziomu 2 zmiana wszystkich pozostałych nastaw Każde hasło składa się z 4 alfanumerycznych znaków. Hasłem fabrycznym jest AAAA. Każde hasło może być modyfikowane przez użytkownika. Dostęp do niego znajduje się w kolumnie DANE SYSTEMOWE w komórkach odpowiednio Poziom hasla 1 oraz Poziom hasla 2. Możliwe jest ustawienie wartości domyślnej poziomu dostępu do poszczególnych parametrów konfiguracyjnych w komórce Kontrola hasla. Informacja o tym dostępna jest w odrębnej komórce, tylko do odczytu - Poziom dostepu. W przypadku ustawienia wartości =1 komórki Kontrola hasla - w dowolnej chwili pracy MiCOM P14x możliwe będzie wykonanie operacji zgodnie z powyższą tabelą dla poziomu 1. W przypadku utraty hasła dostęp do modyfikacji nastaw jest zablokowany. Jeżeli to się wydarzy należy skontaktować się z producentem (ALSTOM T&D sp. z o.o.) oraz podać numer seryjny przekaźnika, aby otrzymać odpowiednie hasło. Wprowadzenie hasła W przypadku konieczności modyfikacji danych konfiguracyjnych przekaźnika lub potrzeby dostępu do czynności manipulacyjnych (sterowanie, kasowanie liczników itp.) należy wprowadzić hasło. W tym celu w kolumnie DANE SYSTEMOWE należy przejść do komórki: Haslo **** Nr / 108

14 Hasło składa się z liter od A do Z. Hasło wprowadza się litera po literze przy użyciu klawiszy oraz (do tyłu i do przodu alfabetu). Migający kursor informuje o miejscu, w którym litera hasła będzie modyfikowana. Po wybraniu każdej litery należy nacisnąć klawisz, aby wprowadzić następną literę. Po wpisaniu hasła należy nacisnąć klawisz, aby je potwierdzić. Jeżeli hasło jest prawidłowe, w komórce Poziom dostepu 1 zostanie wyświetlony odpowiedni poziom uprawnień. Wcześniej należy przypisać dane hasło do konkretnego poziomu (może ono być wspólne dla poziomu 1 oraz 2) w poniższych komórkach: oraz Poziom hasla 1 **** Poziom hasla 2 **** W przypadku rezygnacji z wprowadzenia hasła należy wcisnąć klawisz. Modyfikacja parametrów Przed próbą modyfikacji parametrów menu należy wprowadzić odpowiednie hasło, a następnie przejść do komórki, której wartość ma być zmieniona. Po wciśnięciu klawisza migający kursor zachęci do modyfikacji wybranego parametru. Do zmiany wartości służą klawisze oraz. W przypadku zmiany wielkości binarnej należy najpierw przejść do odpowiedniego bitu wciskając klawisz. Po zakończeniu wprowadzania nastaw należy potwierdzić modyfikacje klawiszem. Dla wszystkich nastaw związanych z konfiguracją zabezpieczeń oraz parametrów rejestratora zakłóceń, dokonane zmiany muszą być potwierdzone przed ich zapisaniem do pamięci. W tym celu, po zmianie jednej lub kilku wartości należy przejść do nagłówka kolumny (klawisz ) i nacisnąć klawisz. Pojawi się następujący ekran: Uaktualnic? ENTER lub C Wciśnięcie klawisza (ENTER) spowoduje natychmiastowe zapisanie wprowadzonych zmian do pamięci. Klawiszem rezygnuje się z zapisania wprowadzonych zmian. 4.2 Klawisze szybkiego dostępu (HOTKEY) Nawigacja Menu szybkiego dostępu może być przeglądane przy użyciu dwóch klawiszy tzw. HOTKEY. Klawisze te powoduje wykonanie komendy opisanej na wyświetlaczu bezpośrednio nad nimi. Aby rozpocząć nawigację w menu szybkiego dostępu należy z poziomu ekranu domyślnego nacisnąć klawisz HOTKEY. Do przeglądania dostępnych opcji służą klawisze oraz. Jeśli klawisze te nie zostaną naciśnięte przez 20 sekund, urządzenie samoczynnie powróci do ustawienia menu domyślnego. Taką samą rolę pełni także klawisz C, użycie którego w dowolnej chwili powoduje przełączenie wyświetlacza do ekranu domyślnego. Struktura menu pokazana jest poniżej. Górna linia wyświetla zawartość poprzedniej i następnej komórki ułatwiając w ten sposób poruszanie się po menu Środkowa linia wyświetla bieżącą funkcję Dolna linia wyświetla dostępne opcje przyporządkowane do klawiszy szybkiego dostępu odpowiednie dla danej aktywnej funkcji Nr / 108

15 4.2.2 Wybór grupy nastaw Za pomocą klawisza Nst.Gr użytkownik może przeglądać dostępne grupy nastaw. Wyboru dokonuje poprzez naciśnięcie klawisza Wybierz. Po wciśnięciu klawisza Wybierz na 2 sekundy pojawi się ekran informujący o zmianie. Użytkownik może opuścić to menu używając klawiszy strzałek Wejścia sterujące Liczbę wyświetlanych wejść sterujących w menu szybkiego dostępu określa konfiguracja w menu KONTROLA WEJSC.. Wykorzystując klawisze szybkiego dostępu wybrane wejście sterujące, które może być wykorzystane w logice PSL można modyfikować w zakresie dwóch dostępnych komend: Ustaw oraz Kasuj Sterowanie wyłącznikiem Dostępne funkcje sterowania wyłącznikiem różnią się pomiędzy sobą w zależności od typu urządzenia (P141, P142, P143). Szczególy dotyczące sposobu sterowania wyłącznikiem za pomocą klawiszy szybkiego dostępu znajdują się w rozdziale Ekran domyślny MiCOM P14x HOTKEY ST.WYL patrz rozdział dot. sterowania wyłącznika <Uzytk X GR NAS> MENU HOTKEY <Menu Uzytk 1> GRUPA NASTAW 1 <GR NAS Uzytk 2> WEJSCIE STER 1 < Uzytk 2 Uzytk X> WEJSCIE STER 2 < Uzytk X Menu> WEJSCIE STER X Wyjscie Nst.Gr Wybierz Wyjscie Zal. Wyjscie Zal. Wyjscie Zal. <Menu Uzytk 1> GRUPA NASTAW 2 <GR NAS Uzytk 2> WEJSCIE STER 1 Wyświetlany przez 2 sek. ekran potwierdzenia Nst.Gr Wybierz ZAL Wyświetlany przez 2 sek. ekran potwierdzenia <Menu Uzytk 1> GRUPA NASTAW 2 WYBRANE <GR NAS Uzytk 2> WEJSCIE STER 1 Wyl. Wyjscie UWAGA: Wciśnięcie klawisza <Wyjscie> powoduje powrót do ekranu domyślnego Rys. 5 Organizacja menu szybkiego dostępu Nr / 108

16 4.3 Układ menu Menu: DANE SYSTEMOWE DANE SYSTEMOWE Jezyk Polski Haslo **** Pol.funkc.syst 0 Opis MiCOM P143 Opis pola ALSTOM Numer modelu P143311A1A0020A Numer seryjny Czestotliwosc Liczba portow Adres Stan pola Stan kontrolny Grupa aktywna 1 ZAL/WYL wylaczn. Brak zadzialania Wer.programu 1 P _b Stan wejsc opto Stan przek.wyjsc Stan alarmow Opis: Zmiana języka menu Zakres: angielski, niemiecki, francuski, polski Opis: Edycja hasła Zakres: 4 znaki Opis: Zakres: Opis: Opis przekaźnika Zakres: 16 znaków Opis: Opis pola w rozdzielni Zakres: 16 znaków Opis: Numer katalogowy przekaźnika Uwaga: Tylko do odczytu Opis: Numer fabryczny jednoznacznie identyfikujący przekaźnik Uwaga: Tylko do odczytu Opis: Częstotliwość sieci zasilającej Zakres: 50 Hz / 60 Hz Opis: Określa poziom komunikacji dla przekaźników z protokołem Courier Uwaga: Tylko do odczytu Opis: Adres przekaźnika Zakres: ; krok 1 Uwaga: Adres może być także modyfikowany w kolumnie KOMUNIKACJA Opis: Aktualny stan wyłącznika oraz odłączników. Uwaga: Tylko do odczytu (protokół Courier). W celu przeglądania opisu danego bitu należy naciskać klawisz > Opis: Aktywna grupa nastaw Uwaga: Tylko do odczytu. Zmiana aktywnej grupy nastaw przeprowadzana jest w kolumnie KONFIGURACJA Opis: Komenda ręcznego załączenia / wyłączenia wyłącznika Zakres: Brak zadziałania / Wyłączenie / Załączenie Uwaga: Komórka widoczna tylko w przypadku, gdy w kolumnie USTAW.WYLACZNIKA komórka Wyl.kontr.przez zawiera składnik Lokalnie Opis: Wersja programu Uwaga: Tylko do odczytu Opis: Aktualny stan wejść cyfrowych Uwaga: Tylko do odczytu. Kolejność: L16 L15... L1 Opis: Aktualny stan wyjść przekaźnikowych Uwaga: Tylko do odczytu. Kolejność: RL14 RL13... RL1 Opis: Aktualny stan linii alarmów Uwaga: Tylko do odczytu. W celu przeglądania opisu danego bitu należy naciskać klawisz > Nr / 108

17 Stan alarmow Stan alarmow Poziom dostepu 1 Opis: Aktualny stan linii alarmów Uwaga: Tylko do odczytu. W celu przeglądania opisu danego bitu należy naciskać klawisz > Opis: Aktualny stan linii alarmów Uwaga: Tylko do odczytu. W celu przeglądania opisu danego bitu należy naciskać klawisz > Opis: Poziom uprawnień do zmiany parametrów konfiguracyjnych Uwaga: Tylko do odczytu Kontrola hasla Poziom hasla 1 **** Poziom hasla 2 **** 1 Opis: Załączenie danego poziomu uprawnień do zmiany parametrów konfiguracyjnych Zakres: 0, 1, 2 Opis: Nastawa hasła pierwszego poziomu uprawnień Zakres: 4 znaki Opis: Nastawa hasła drugiego poziomu uprawnień Zakres: 4 znaki Menu: PRZEGL.REKORDOW PRZEGL.REKORDOW Wyb.zdarzenia [ ] 2 04 Gru :09: Wejscia logiczne Opis: Wybór zdarzenia spośród 250 zapisanych w pamięci nieulotnej. Zdarzenie nr 0 jest zdarzeniem najstarszym. W celu odczytania danego zdarzenia należy nacisnąć klawisz Zakres: Opis: Data i czas wystąpienia zdarzenia Opis: Rodzaj zdarzenia (tekst do 32 znaków) Wart.zdarzenia Kasuj wskazania Nie Opis: Wartość zdarzenia (wielkość binarna) Opis: Kasowanie pobudzonych diod LED Zakres: Tak / Nie Menu: POMIARY 1 POMIARY 1 I1 Amplituda A I1 Kat fazowy I2 Amplituda A I2 Kat fazowy I3 Amplituda A Opis: Moduł prądu fazy L1 Opis: Kąt fazowy prądu fazy L1 Opis: Moduł prądu fazy L2 Opis: Kąt fazowy prądu fazy L2 Opis: Moduł prądu fazy L3 Nr / 108

18 I3 Kat fazowy Io Amplituda A Io Kat Io obl Amplituda A Io obl Kat Ioc Amplituda A Ioc Kat fazowy Amplituda Is A Amplituda Is A Amplituda Iso A I1 RMS I2 RMS I3 RMS A A A Amplituda U V Kat fazowy U Amplituda U V Kat fazowy U Amplituda U V Kat fazowy U Amplituda U V Kat fazowy U Amplituda U V Opis: Kąt fazowy prądu fazy L3 Opis: Moduł prądu ziemnozwarciowego Opis: Kąt prądu ziemnozwarciowego Opis: Moduł prądu ziemnozwarciowego z układu Holmgreena (obliczona) Opis: Kąt fazowy prądu ziemnozwarciowego z układu Holmgreena (obliczony) Opis: Moduł prądu ziemnozwarciowego z przekładnika Ferrantiego Opis: Kąt fazowy prądu ziemnozwarciowego z przekładnika Ferrantiego Opis: Moduł składowej zgodnej prądu Opis: Moduł składowej przeciwnej prądu Opis: Moduł składowej zerowej prądu Opis: Wartość skuteczna prądu fazy L1 (do 10-ej harmonicznej włącznie) Opis: Wartość skuteczna prądu fazy L2 (do 10-ej harmonicznej włącznie) Opis: Wartość skuteczna prądu fazy L3 (do 10-ej harmonicznej włącznie) Opis: Moduł napięcia międzyfazowego U12 Opis: Kąt fazowy napięcia międzyfazowego U12 Opis: Moduł napięcia międzyfazowego U23 Opis: Kąt fazowy napięcia międzyfazowego U23 Opis: Moduł napięcia międzyfazowego U31 Opis: Kąt fazowy napięcia międzyfazowego U31 Opis: Moduł napięcia fazowego U1 Opis: Kąt fazowy napięcia fazowego U1 Opis: Moduł napięcia fazowego U2 Nr / 108

19 Kat fazowy U Amplituda U V Kat fazowy U Uo Amplituda V Uo Kat Us1 Amplituda V Us2 Amplituda V Uso Amplituda V U1 RMS U2 RMS U3 RMS V V V Czestotliwosc Hz Amp.napiecia K/S V Kat napiecia K/S Kat lin-szyn.k/s Poslizg czestot Hz Amplituda Is A Kat fazowy Is Amplituda Is A Kat fazowy Is Amplituda Iso A Kat fazowy Io Opis: Kąt fazowy napięcia fazowego U2 Opis: Moduł napięcia fazowego U3 Opis: Kąt fazowy napięcia fazowego U3 Opis: Moduł składowej zerowej napięcia Opis: Kąt fazowy napięcia składowej zerowej Opis: Moduł składowej zgodnej napięcia Opis: Moduł składowej przeciwnej napięcia Opis: Moduł składowej zerowej napięcia Opis: Wartość skuteczna napięcia fazowego U1 Opis: Wartość skuteczna napięcia fazowego U2 Opis: Wartość skuteczna napięcia fazowego U3 Opis: Częstotliwość Opis: Moduł napięcia kontroli synchronizmu Opis: Kąt fazowy napięcia kontroli synchronizmu Opis: Kąt pomiędzy napięciami linii i szyny do kontroli synchronizmu Opis: Poślizg częstotliwości linii i szyny Uwaga: Komórka widoczna tylko w przypadku, gdy w kolumnie KONFIGURACJA załączona zostanie funkcja Kontr. synch. Opis: Moduł składowej zgodnej prądu Opis: Kąt fazowy składowej zgodnej prądu Opis: Moduł składowej przeciwnej prądu Opis: Kąt fazowy składowej przeciwnej prądu Opis: Moduł składowej zerowej prądu Opis: Kąt fazowy składowej zerowej prądu Nr / 108

20 Us1 Amplituda V Kat fazowy Us Us2 Amplituda V Kat fazowy Us Uso Amplituda V Kat fazowy Uo Opis: Moduł składowej zgodnej napięcia Opis: Kąt fazowy składowej zgodnej napięcia Opis: Moduł składowej przeciwnej napięcia Opis: Kąt fazowy składowej przeciwnej napięcia Opis: Moduł składowej zerowej napięcia Opis: Kąt fazowy składowej zerowej napięcia Menu: POMIARY 2 POMIARY 2 Moc czynna L W Moc czynna L W Moc czynna L W Moc bierna L VAr Moc bierna L VAr Moc bierna L VAr Moc pozorna L VA Moc pozorna L VA Moc pozorna L VA Moc czynna 3F W Moc bierna 3F VAr Moc pozorna 3F VA Cos fi 3F Cos fi L Opis: Moc czynna w fazie L1 Opis: Moc czynna w fazie L2 Opis: Moc czynna w fazie L3 Opis: Moc bierna w fazie L1 Opis: Moc bierna w fazie L2 Opis: Moc bierna w fazie L3 Opis: Moc pozorna w fazie L1 Opis: Moc pozorna w fazie L2 Opis: Moc pozorna w fazie L3 Opis: Moc czynna trójfazowa Opis: Moc bierna trójfazowa Opis: Moc pozorna trójfazowa Opis: Współczynnik mocy cos φ (dla 3 faz) Opis: Współczynnik mocy cos φ (dla fazy L1) Nr / 108

21 Cos fi L2 Cos fi L En.czynna przod Wh En.czynna tyl Wh En.bierna przod VArh En.bierna tyl VArh Moc czynna zap W Moc bierna zap VAr I1 prad zapotrz A I2 prad zapotrz A I3 prad zapotrz A M.cz.narast.zap W M.b.narast.zap Var I1 narast.zap A I2 narast.zap A I3 narast.zap A M.cz.szczyt.zap W M.b.szczyt.zap VAr I1 szczyt.zap A I2 szczyt.zap A I3 szczyt.zap A Kas.wskazania Nie Opis: Współczynnik mocy cos φ (dla fazy L2) Opis: Współczynnik mocy cos φ (dla fazy L3) Opis: Energia czynna pobierana Opis: Energia czynna oddawana Opis: Energia bierna pobierana Opis: Energia bierna oddawana Opis: Moc czynna trójfazowa zapotrzebowana w zadanym przedziale czasu (kolumna UST.POMIAROW komórka Okres Mocy Zap.) Opis: Moc bierna trójfazowa zapotrzebowana w zadanym przedziale czasu (kolumna UST.POMIAROW komórka Okres Mocy Zap.) Opis: Zapotrzebowany prąd w fazie L1 Opis: Zapotrzebowany prąd w fazie L2 Opis: Zapotrzebowany prąd w fazie L3 Opis: Wartość zapotrzebowanej mocy czynnej narastającej Opis: Wartość zapotrzebowanej mocy biernej narastającej Opis: Wartość zapotrzebowanego prądu narastającego w fazie L1 Opis: Wartość zapotrzebowanego prądu narastającego w fazie L2 Opis: Wartość zapotrzebowanego prądu narastającego w fazie L3 Opis: Wartość zapotrzebowanej mocy czynnej szczytowej Opis: Wartość zapotrzebowanej mocy biernej szczytowej Opis: Zapotrzebowany prąd szczytowy w fazie L1 Opis: Zapotrzebowany prąd szczytowy w fazie L2 Opis: Zapotrzebowany prąd szczytowy w fazie L3 Opis: Kasowanie mocy i prądów zapotrzebowanych Zakres: Tak / Nie Uwaga: Wymagane podanie hasła poziomu pierwszego Nr / 108

22 4.3.5 Menu: POMIARY 3 POMIARY 3 Max. prad fazowy A Stan cieplny % Kasuj st.cieplny Nie Admitancja S Konduktancja S Susceptancja S Stosunek Is2/Is Opis: Maksymalny prąd fazowy Opis: Procentowe obciążenie cieplne w stosunku do obciążenia znamionowego Opis: Kasowanie stanu cieplnego Zakres: Tak / Nie Uwaga: Wymagane podanie hasła poziomu pierwszego Opis: Wartość admitancji Opis: Wartość konduktancji Opis: Wartość susceptancji Opis: Procentowy udział składowej symetrycznej przeciwnej w prądzie obciążenia Menu: PARAM.WYLACZNIKA PARAM.WYLACZNIKA Zadzialania WYL 0 P.wylacz.kum I A P.wylacz.kum I A P.wylacz.kum I A Czas pracy WYL ms Kasuj zarej.dane Nie Opis: Liczba wyłączeń wyłącznika (dotyczy wyłączeń operacyjnych oraz przez zabezpieczenia) Opis: Suma prądów wyłączonych w fazie L1 podniesiona do potęgi x (kolumna MONIT WYLACZNIKA komórka Nastawa I^ Opis: Suma prądów wyłączonych w fazie L2 podniesiona do potęgi x (kolumna MONIT WYLACZNIKA komórka Nastawa I^ Opis: Suma prądów wyłączonych w fazie L3 podniesiona do potęgi x (kolumna MONIT WYLACZNIKA komórka Nastawa I^ Opis: Rzeczywisty czas otwarcia wyłącznika mierzony od pobudzenia przekaźnika pomocniczego do pobudzenia wejścia cyfrowego Opis: Kasowanie powyższych liczników Zakres: Tak / Nie Uwaga: Wymagane podanie hasła poziomu pierwszego Menu: USTAW.WYLACZNIKA USTAW.WYLACZNIKA Wyl.kontr.przez Lokalnie Dl.impuls na ZAL ms Opis: Ustawienie sposobu sterowania wyłącznikiem Zakres: Odstawione / Lokalnie / Zdalnie / Lokalnie+zdalnie / Opto / Opto+lokalnie / Opto+zdalnie / Opto+zdalnie+lokalnie Opis: Czas trwania impulsu na załącz Zakres: s; krok 100 ms Nr / 108

23 Dl.impuls na WYL ms T zwl.zal reczn s Czas zbroj. WYL ms Czas kont.synch s Kasowanie blk. Nie Blok.kasow.przez Zal WYL. Kas.zwl.ZAL.recz s Telemech SPZ Brak zadzialania Stan SPZ Tryb automat. Liczba cykli SPZ 0 Kasuj liczbe SPZ Nie Wej.stan wylacz. Brak Cykl 1 Cykl 2 Cykl 3 Cykl Ciagle uszkodz. 0 Opis: Czas trwania impulsu na wyłącz Zakres: s; krok 100 ms Opis: Czas zwłoki od podania komendy załącz (umożliwia obsłudze przejście do bezpiecznego miejsca). Zakres: s; krok 0.01 s Opis: Czas zbrojenia napędu wyłącznika Zakres: s; krok 0.1 s Opis: Czas zwłoki po ręcznym załączeniu przy załączonej funkcji kontroli synchronizmu Zakres: s; krok 0.1 s Opis: Kasowanie blokady przekaźnika po nieudanej próbie ręcznego załączenia Zakres: Tak / Nie Opis: Wybór sposobu kasowania blokady przekaźnika Zakres: Zal WYL. / Interface uzytk. Opis: Czas blokady SPZ po ręcznym załączeniu Zakres: s; krok 0.1 s Opis: Ustawienie trybu działania SPZ Zakres: Brak zadzialania / Nie automatyczny / Automatyczny Opis: Aktywny tryb działania SPZ Uwaga: Tylko do odczytu Opis: Liczba wszystkich cykli SPZ Uwaga: Tylko do odczytu Opis: Kasowanie licznika cykli SPZ Zakres: Tak / Nie Opis: Konfiguracji funkcji kontroli stanu położenia wyłącznika Zakres: Brak / 52A i 52B / 52B / 52A Opis: Liczba przeprowadzonych cykli 1 SPZ Uwaga: Tylko do odczytu Opis: Liczba przeprowadzonych cykli 2 SPZ Uwaga: Tylko do odczytu Opis: Liczba przeprowadzonych cykli 3 SPZ Uwaga: Tylko do odczytu Opis: Liczba przeprowadzonych cykli 4 SPZ Uwaga: Tylko do odczytu Opis: Liczba nieudanych cykli SPZ Uwaga: Tylko do odczytu Menu: DATA I CZAS DATA I CZAS Data 04 Gru 1999 Czas 09:09:27 Opis: Data Zakres: 01-Sty-1994 / 31-Gru-2092 Opis: Czas godzina : minuta : sekunda Zakres: / / Nr / 108

24 Stan baterii OK Alarm baterii Zalaczane Opis: Stan baterii litowej Zakres: OK. / Uszkodzony Opis: Kontrola stanu baterii Zakres: Zalaczone / Odstawione Menu: KONFIGURACJA KONFIGURACJA Przywr.domyslne Brak zadzialania Grupa nastaw Wybor z menu Nastawy aktywne Grupa 1 Zapisz zmiany Brak zadzialania Kopiuj z Grupa 1 Kopiuj do Brak zadzialania Grupa nastaw 1 Zalaczone Grupa nastaw 2 Odstawione Grupa nastaw 3 Zalaczone Grupa nastaw 4 Odstawione Zab.nadpradowe Zalaczone Z.nadpradowe Is2 Zalaczone Uszk.przewodu Zalaczone Z.ziemnozw. 1 Zalaczone Z.ziemnozw. 2 Zalaczone Z..czule Ioc/Ioo Zalaczone Z.napieciowe Uo Odstawione Z.przec.cieplne Zalaczone Opis: Przywrócenie nastaw domyślnych Zakres: Brak zadzialania / Grupa nastaw 1 / Grupa nastaw 2 / Wszystkie nast. Opis: Sposób wyboru aktywnej grupy nastaw Zakres: Wybor z menu / Wybor przez opto Opis: Wybór aktywnej grupy nastaw w przypadku nastawy Wybor z menu w powyższej komórce Zakres: Grupa 1 / Grupa 2 / Grupa 3 / Grupa 4 Opis: Zapisywanie wprowadzonych zmian Zakres: Brak zadzialania / Zapisz / Przerwij Opis: Kopiowanie nastaw z grupy 1 lub 2 do bieżącej aktywnej grupy nastaw Zakres: Grupa 1 / Grupa 2 / Grupa 3 / Grupa 4 Opis: Kopiowanie nastaw do grupy 1 lub 2 z grupy wybranej uprzednio Zakres: Brak zadzialania / Grupa 1 / Grupa 2 / Grupa 3 / Grupa 4 Opis: Załączenie lub odstawienie grupy nastaw 1 Zakres: Zalaczone / Odstawione Opis: Załączenie lub odstawienie grupy nastaw 2 Zakres: Zalaczone / Odstawione Opis: Załączenie lub odstawienie grupy nastaw 3 Zakres: Zalaczone / Odstawione Opis: Załączenie lub odstawienie grupy nastaw 4 Zakres: Zalaczone / Odstawione Opis: Załączenie zabezpieczenia zwarciowego Zakres: Zalaczone / Odstawione Opis: Załączenie zabezpieczenia nadprądowego składowej przeciwnej Zakres: Zalaczone / Odstawione Opis: Załączenie funkcji kontrolującej uszkodzenie przewodu Zakres: Zalaczone / Odstawione Opis: Załączenie zabezpieczenia ziemnozwarciowego (1 zestaw) Zakres: Zalaczone / Odstawione Opis: Załączenie zabezpieczenia ziemnozwarciowego (2 zestaw) Zakres: Zalaczone / Odstawione Opis: Załączenie czułego zabezpieczenia ziemnozwarciowego Zakres: Zalaczone / Odstawione Opis: Załączenie zabezpieczenia nadnapięciowego składowej zerowej Zakres: Zalaczone / Odstawione Opis: Załączenie zabezpieczenia przeciążeniowego Zakres: Zalaczone / Odstawione Nr / 108

25 Z.nnap.skl.przec Zalaczone Zimny start Zalaczone Log.selektywna Odstawione Z.admitancyjne Odstawione Z.napieciowe Zalaczone Z.czestotliwosc. Odstawione Aw.wylacznika Odstawione Kontrola obwodow Odstawione Lokaliz.zakloc. Odstawione Kontr.systemu Odstawione SPZ Odstawione Oznaczenia wejsc Widzialna Oznaczenia wyjsc Widzialna Przekladnie I/U Widzialna Obs.rejestratora Widzialna Rejestr zaklocen Widzialna Ust. pomiarow Widzialna Ust. comm ow Widzialna Testy-Monitoring Widzialna Wartosci nastaw Wtorna Kontrola wejsc Widzialna Opis: Załączenie zabezpieczenia nadnapięciowego składowej przeciwnej Zakres: Zalaczone / Odstawione Opis: Załączenie funkcji podwyższenia nastaw zabezpieczeń po zamknięciu wyłącznika Zakres: Zalaczone / Odstawione Opis: Załączenie funkcji logiki selektywnej Zakres: Zalaczone / Odstawione Opis: Załączenie zabezpieczeń admitancyjnych Zakres: Zalaczone / Odstawione Opis: Załączenie zabezpieczeń napięciowych Zakres: Zalaczone / Odstawione Opis: Załączenie zabezpieczenia częstotliwościowego Zakres: Zalaczone / Odstawione Opis: Załączenie funkcji kontrolującej stan wyłącznika Zakres: Zalaczone / Odstawione Opis: Załączenie funkcji kontroli obwodów pomiarowych Zakres: Zalaczone / Odstawione Opis: Załączenie funkcji lokalizatora zakłóceń Zakres: Zalaczone / Odstawione Opis: Załączenie funkcji kontroli synchronizmu Zakres: Zalaczone / Odstawione Opis: Załączenie automatyki SPZ Zakres: Zalaczone / Odstawione Opis: Status wyświetlania kolumny oznaczeń wejść cyfrowych Zakres: Widzialna / Niewidzialna Opis: Status wyświetlania kolumny oznaczeń wyjść przekaźnikowych Zakres: Widzialna / Niewidzialna Opis: Status wyświetlania kolumny przekładni I/U Zakres: Widzialna / Niewidzialna Opis: Status wyświetlania kolumny rejestratora zdarzeń Zakres: Widzialna / Niewidzialna Opis: Status wyświetlania kolumny rejestratora zakłóceń Zakres: Widzialna / Niewidzialna Opis: Status wyświetlania kolumny nastawy parametrów pomiarów Zakres: Widzialna / Niewidzialna Opis: Status wyświetlania kolumny komunikacji Zakres: Widzialna / Niewidzialna Opis: Status wyświetlania kolumny TESTY-MONITORING Zakres: Widzialna / Niewidzialna Opis: Wybór wyświetlanych jednostek wielkości analogowych Zakres: Pierwotna / Wtórna Opis: Status wyświetlania kolumny kontroli wejść binarnych Zakres: Widzialna / Niewidzialna Nr / 108

26 Menu: PRZEKLADNIE PRZEKLADNIE PU str.pierwotna V PUn str.wtorna V PU K/S s.pierw V PUn K/S s.wtorna V PI s.pierwotna A PIn s.wtorna A PIo s.pierw A PIon s.wtorna A PIoc s.pierw A PIocn s.wtorna A Wejscie K/S A-N Lokalizacja g.pu Linia Opis: Napięcie strony pierwotnej przekładnika napięciowego Zakres: 100 V 1000 kv; krok 1V Opis: Napięcie strony wtórnej przekładnika napięciowego Zakres: 80 V 140 V; krok 1V Opis: Napięcie strony pierwotnej przekładnika napięciowego kontroli synchronizmu Zakres: 100 V 1000 kv; krok 1V Opis: Napięcie strony wtórnej przekładnika napięciowego kontroli synchronizmu Zakres: 80 V 140 V; krok 1V Opis: Prąd strony pierwotnej przekładnika prądowego fazowego Zakres: A 30.0 ka; krok 1 A Opis: Prąd strony wtórnej przekładnika prądowego fazowego Zakres: 1 A / 5 A Opis: Prąd strony pierwotnej przekładnika ziemnozwarciowego Zakres: A 30.0 ka; krok 1 A Opis: Prąd strony wtórnej przekładnika ziemnozwarciowego Zakres: 1 A / 5 A Opis: Prąd strony pierwotnej przekładnika prądowego Ferrantiego Zakres: A 30.0 ka; krok 1 A Opis: Prąd strony wtórnej przekładnika prądowego Ferrantiego Zakres: 1 A / 5 A Opis: Wybór wejścia do kontroli synchronizmu Zakres: A-N / B-N / C-N / A-B / B-C / C-A Opis: Umiejscowienie 3 głównych przekładników napieciowych Zakres: Linia / Szyna Menu: KAS.REJESTRATORA KAS.REJESTRATORA Wyczysc zdarz. Nie Wyczysc zakloc. Nie Wyczysc AK Nie Zdarz. wyjscia Zalaczone Zdarz. wejscia Zalaczone Opis: Kasowanie rejestratora zdarzeń Zakres: Tak / Nie Opis: Kasowanie rejestratora zakłóceń Zakres: Tak / Nie Opis: Kasowanie rejestratora zdarzeń (Awaria komputera) Zakres: Tak / Nie Opis: Załączenie rejestracji zdarzeń związanych z pobudzeniem wyjść przekaźnikowych Zakres: Zalaczony / Odstawiony Opis: Załączenie rejestracji zdarzeń związanych z pobudzeniem wejść cyfrowych Zakres: Zalaczony / Odstawiony Nr / 108

27 Zdarz. system. Zalaczone Zdarz. rej.zakl. Zalaczone Zdarz. autotest Zalaczone Zdarz. zabezp. Zalaczone DDB DDB DDB DDB Opis: Załączenie rejestracji zdarzeń związanych ze zdarzeniami systemowymi Zakres: Zalaczony / Odstawiony Opis: Załączenie rejestracji zdarzeń związanych z pobudzeniem rejestratora zakłóceń Zakres: Zalaczony / Odstawiony Opis: Załączenie rejestracji zdarzeń związanych z przeprowadzanymi autotestami Zakres: Zalaczony / Odstawiony Opis: Załączenie rejestracji zdarzeń związanych z działaniem funkcji zabezpieczeniowych Zakres: Zalaczony / Odstawiony Opis: Odczyt zdarzeń w zakresie 0-31 (zgodnie z numeracją DDB) Uwaga: Tylko do odczytu. W celu przeglądania opisu danego bitu należy naciskać klawisz > Opis: Odczyt zdarzeń w zakresie (zgodnie z numeracją DDB) Uwaga: Tylko do odczytu. W celu przeglądania opisu danego bitu należy naciskać klawisz > Opis: Odczyt zdarzeń w zakresie (zgodnie z numeracją DDB) Uwaga: Tylko do odczytu. W celu przeglądania opisu danego bitu należy naciskać klawisz > Opis: Odczyt zdarzeń w zakresie (zgodnie z numeracją DDB) Uwaga: Tylko do odczytu. W celu przeglądania opisu danego bitu należy naciskać klawisz > Menu: REJESTR.ZAKLOCEN REJESTR.ZAKLOCEN Czas trwania s Pozycja wyzw % Tryb wyzwalania Zwykly Kan.analogowy 1 U1 Kan.analogowy 2 U2 Kan.analogowy 3 U3 Kan.analogowy 4 I1 Kan.analogowy 5 I2 Kan.analogowy 6 I3 Opis: Czas trwania okna, w którym będą rejestrowane kolejne zakłócenia Zakres: s; krok 0.01 s Opis: Pozycja miejsca wyzwolenia przebiegu wewnątrz okna pomiarowego Zakres: %; krok 0.1 % Uwaga: Dla nastawy 0 % czas przed wyłączeniem = 0, a czas po wyłączeniu = wartości z komórki Czas trwania Opis: Tryb wyzwalania Zakres: Zwykly / Rozszerzony Opis: Przyporządkowanie wielkości analogowej do kanału analogowego 1 Zakres: I1 / I2 / I3 / Io / Ioc / U1 / U2 / U3 / U kontr.synchr. Opis: Przyporządkowanie wielkości analogowej do kanału analogowego 2 Zakres: I1 / I2 / I3 / Io / Ioc / U1 / U2 / U3 / U kontr.synchr. Opis: Przyporządkowanie wielkości analogowej do kanału analogowego 3 Zakres: I1 / I2 / I3 / Io / Ioc / U1 / U2 / U3 / U kontr.synchr. Opis: Przyporządkowanie wielkości analogowej do kanału analogowego 4 Zakres: I1 / I2 / I3 / Io / Ioc / U1 / U2 / U3 / U kontr.synchr. Opis: Przyporządkowanie wielkości analogowej do kanału analogowego 5 Zakres I1 / I2 / I3 / Io / Ioc / U1 / U2 / U3 / U kontr.synchr. Opis: Przyporządkowanie wielkości analogowej do kanału analogowego 6 Zakres: I1 / I2 / I3 / Io / Ioc / U1 / U2 / U3 / U kontr.synchr. Nr / 108

28 Kan.analogowy 7 Io Kan.analogowy 8 Io czule Wej.binarne 1 Styk przek.1 Wyzw.R wejscie 1 Brak wyzwalania... Wej.binarne 32 Styk przek.1 Wyzw.R wejscie32 Brak wyzwalania Opis: Przyporządkowanie wielkości analogowej do kanału analogowego 7 Zakres: I1 / I2 / I3 / Io / Ioc / U1 / U2 / U3 / U kontr.synchr. Opis: Przyporządkowanie wielkości analogowej do kanału analogowego 8 Zakres: I1 / I2 / I3 / Io / Ioc / U1 / U2 / U3 / U kontr.synchr. Opis: Przyporządkowanie wielkości powodującej wyzwolenie rejestratora do jego wejścia binarnego nr 1 Zakres: wybór spośród wejść cyfrowych, wyjść przekaźnikowych, pobudzeń / zadziałań zabezpieczeń, stanów logicznych itp. Opis: Wyzwalanie rejestratora poprzez wejście cyfrowe nr 1 Zakres: Brak wyzwalania / Wyzw.0/1 / Wyzw. 1/0 Opis: jak wejście cyfrowe nr 1 Zakres: jak wejście cyfrowe nr 1 Opis: jak wejście cyfrowe nr 1 Zakres: jak wejście cyfrowe nr Menu: UST.POMIAROW UST.POMIAROW Dane podstawowe Opis Wartosci lokalne Pierwotna Wartosci zdalne Pierwotna Wersja pomiaru U1 Typ pomiaru 0 Dl.okresu ustal mins Dl.okresu nar mins Liczba podokres. 1 Jedn.dlugosci Mile Lokaliz.zaklocen Odleglosc Opis: Wartość domyślna wyświetlacz stan czuwania Zakres: Opis / Opis pola / Częstotliwość / Poziom dostepu / 3F + prad Io / Napięcie 3Faz / Moc / Data i czas Opis: Wybór rodzaju wyświetlania wielkości mierzonych lokalnie Zakres: Pierwotna / Wtórna Opis: Wybór rodzaju wyświetlania wielkości mierzonych zdalnie Zakres: Pierwotna / Wtórna Opis: Wybór wielkości analogowej będącej bazą do obliczeń kąta przesunięcia fazowego Zakres: I1 / I2 / I3 / U1 / U2 / U3 Opis: Tryb znakowania mocy czynnej i biernej (patrz rozdział Pomiary) Zakres: 0 / 1 / 2 / 3 Opis: Okres czasu, w którym liczona będzie zapotrzebowana moc trójfazowa czynna i bierna Zakres: 1 99 min ; krok 1 min Opis: Czas, w którym liczona będzie moc narastająca w określonych podokresach Zakres: 1 99 min ; krok 1 min Opis: Liczba podokresów do obliczeń okresowej mocy narastającej Zakres: 1 15 ; krok 1 Opis: Wybór jednostki długości do funkcji lokalizatora zakłóceń Zakres: Mile / Kilometry Opis: Wybór kryterium działania lokalizatora zakłóceń Zakres: Odleglosc / Om / w % linii Nr / 108

29 Menu: KOMUNIKACJA (Courier) KOMUNIKACJA Protokoly z tylu Courier Adres 255 Czas nieaktywn mins Opis: Wersja protokołu komunikacyjnego Uwaga: Tylko do odczytu Opis: Adres przekaźnika Zakres: 0 255; krok 1 Opis: Czas bez aktywności informacja o tym jak długo przekaźnik nie będzie odbierał komunikatów poprzez tylny port od czasu przejścia do stanu domyślnego. Zakres: 1 min 30 min ; krok 1 min Menu: KOMUNIKACJA (Modbus) KOMUNIKACJA Protokoly z tylu Modbus Predkosc 9600 bits/s Czas nieaktywn mins Parzystosc Brak Adres 1 Opis: Wersja protokołu komunikacyjnego Uwaga: Tylko do odczytu Opis: Prędkość transmisji Zakres: 9600 / / bit/s Opis: Czas bez aktywności informacja o tym jak długo przekaźnik nie będzie przyjmował komunikatów poprzez tylny port od czasu przejścia do ekranu domyślnego. Zakres: 1 min 30 min ; krok 1 min Opis: Bit parzystości Zakres: Brak / Parzysty / Nieparzysty Opis: Adres przekaźnika Zakres: 0 247; krok Menu: KOMUNIKACJA (VDEW) KOMUNIKACJA Protokoly z tylu IEC Adres 254 Czas nieaktywn mins Predkosc Okres pomiaru s Lacze fizyczne RS485 Opis: Wersja protokołu komunikacyjnego Uwaga: Tylko do odczytu Opis: Adres przekaźnika Zakres: 0 254; krok 1 Opis: Czas bez aktywności informacja o tym jak długo przekaźnik nie będzie przyjmował komunikatów poprzez tylny port od czasu przejścia do ekranu domyślnego. Zakres: 1 min 30 min ; krok 1 min Opis: Prędkość transmisji Zakres: 9600 / Opis: Zakres: 1 s 60 s ; krok 1 s Opis: Wybór łącza do komunikacji Zakres: RS485 / Swiatlowod Nr / 108

30 Menu: TESTY-MONITORING TESTY-MONITORING Stan wejsc opto Stan przek.wyjsc Stan portu test Stan LED Monitor Bit Monitor Bit 8 71 Typ testu Zablokowany Wzor testu Test przekazn. Brak zadzialania Test LED Brak zadzialania Test SPZ Brak zadzialania Opis: Aktualny stan wejść cyfrowych Uwaga: Tylko do odczytu. Kolejność: L16, L15... L1 Opis: Aktualny stan wyjść przekaźnikowych Uwaga: Tylko do odczytu. Kolejność: R14, R13... R1 Opis: Aktualny stan portu testowego Uwaga: Tylko do odczytu Opis: Aktualny stan diod LED Uwaga: Tylko do odczytu. Kolejność: LED8, LED7... LED1 Opis: Test wybranego sygnału logicznego bitu nr 1 Zakres : ; krok 1 Uwaga: : Aby sprawdzić wartość logiczną danego sygnału należy wprowadzić jego adres DDB i odczytać ją w komórce Stan portu test. Opis: : Test wybranego sygnału logicznego bitu nr 8 Zakres : ; krok 1 Uwaga: : Aby sprawdzić wartość logiczną danego sygnału należy wprowadzić jego adres DDB i odczytać ją w komórce Stan portu test. Opis: Typ testu jeśli Przek.zablok przekaźnik automatycznie przechodzi do stanu uszkodzenie sprzętu, zapala się żółta dioda sygnalizacyjna i widoczne są dwie poniższe komórki; jeśli załączona zostanie opcja Tryb testu - zapalają się diody sygnalizacyjne: Alarm i Out of Service. W tym trybie przekaźnik nie zostaje zablokowany i realizuje wszystkie funkcje pomiarowe i zabezpieczenioiwe. Zakres: : Zablokowany / Tryb testu / Przek.zablok. Opis: Wzór testu pozwala wybrać dany przekaźnik lub grupę przekaźników pomocniczych do testu (poprzez ustawienie bitu na 1 ) Uwaga: Komórka widoczna w przypadku załączenia funkcji Typ testu Opis: Test przekaźników Zakres: Wykonaj test / Brak zadzialania / Usun test Uwaga: Komórka widoczna w przypadku załączenia funkcji Typ testu Komenda Wykonaj test powoduje pobudzenie wybranych przekaźników. Odwzbudzenie przekaźników nastąpi po wykonaniu komendy Usun test Opis: Test 8 diod LED pobudzenie na 3 sekundy diod LED Zakres: Wykonaj test / Brak zadzialania Opis: Test automatyki SPZ Zakres: Wykonaj test / Brak zadzialania Menu: MONIT.WYLACZNIKA MONIT.WYLACZNIKA Exp I^ Alarm I^ Alarm odstawiony Opis: Wykładnik potęgi prądów kumulowanych Zakres: 1 2 ; krok 0.1 Opis: Załączenie sygnalizacji ostrzegawczej od sumy prądów kumulowanych Zakres: : Alarm odstawiony / Alarm zalaczony Nr / 108

31 Nastawa I^ ka Blokada I^ Alarm odstawiony Blokada I^ ka LB zadzialan WYL Alarm odstawiony LB zadzial. WYL 10 Blk.od LB zadz. Alarm odstawiony Blk.od LB zadz. 20 Czas wlasny WYL Alarm odstawiony Czas wlasny WYL ms Czas blk. WYL Alarm odstawiony Czas blk. WYL ms Blok.z.czestotl. Alarm odstawiony Liczn.z.czestotl 10 Czas z.czestotl ks Opis: Nastawa prądów kumulowanych Zakres: A ; krok 1 A Uwaga: Komórka widoczna tylko w przypadku załączenia funkcji Alarm I^ Opis: Załączenie blokady załączenia wyłącznika od sumy prądów kumulow. Zakres: Alarm odstawiony / Alarm zalaczony Opis: Nastawa prądów kumulowanych do blokady wyłącznika Zakres: A ; krok 1 A Uwaga: Komórka widoczna tylko w przypadku załączenia funkcji Blokada I^ Opis: Załączenie sygnalizacji ostrzegawczej od liczby wyłączeń Zakres: : Alarm odstawiony / Alarm zalaczony Opis: Max. liczba wyłączeń powodująca sygnalizację alarmową Zakres: ; krok 1 Uwaga: Komórka widoczna tylko w przypadku załączenia funkcji LB zadzialan WYL Opis: Załączenie blokady załączenia wyłącznika od liczby wyłączeń Zakres: : Alarm odstawiony / Alarm zalaczony Opis: Max. liczba wyłączeń powodująca blokadę Zakres: : ; krok 1 Uwaga: Komórka widoczna tylko w przypadku załączenia funkcji Blk.od LB zadz. Opis: Załączenie kontroli max. czasu działania wyłącznika Zakres: Alarm odstawiony / Alarm zalaczony Opis: Max. czas działania wyłącznika Zakres: ms ; krok 1 ms Uwaga: Komórka widoczna tylko w przypadku załączenia funkcji Czas wlasny WYL Opis: Załączenie kontroli max. czasu działania wyłącznika powodującego blokadę załączenia wyłącznika Zakres: Alarm odstawiony / Alarm zalaczony Opis: Max. czas działania wyłącznika Zakres: ms ; krok 1 ms Uwaga: Komórka widoczna tylko w przypadku załączenia funkcji Czas blk. WYL Opis: Załączenie funkcji zliczania następujących po sobie w krótkim czasie wyłączeń Zakres: Alarm odstawiony / Alarm zalaczony Opis: Liczba wyłączeń o zwiększonej częstotliwości Zakres: ; krok 1 Uwaga: Komórka widoczna tylko w przypadku załączenia funkcji LB szybk. wyl.. Opis: Czas, w którym zliczane są następujące po sobie kolejne wyłączenia Zakres: 0 s 9999 s ; krok 1 s Uwaga: Komórka widoczna tylko w przypadku załączenia funkcji LB szybk. wyl.. Nr / 108

32 Menu: KONTROLA WEJSC KONTROLA WEJSC Stan kontr.wejsc Wejscie ster.1 Brak operacji... Wejscie ster.32 Brak operacji Opis: Stan wejść sterujących użytkownika Uwaga: W celu przeglądania lub zmiany stanu danego bitu należy naciskać klawisz >. Wejścia te numerowane od DDB 800 do DDB 831 dedykowane są do realizacji dodatkowych elementów użytkownika w logice PSL. Zmianę stanu danego wejścia sterującego dokonuje się poprzez podświetlenie wybranego bitu i zmianę jego wartości (0 skasowane, 1 ustawione). Zmian tych można także dokonać w ponizszych komórkach dla każdego wejścia osobno. Opis: Konfiguracja wejścia sterującego nr 1 Zakres: Brak operacji / Ustawione / Skasowane Opis: Konfiguracja wejścia sterującego nr 32 Zakres: Brak operacji / Ustawione / Skasowane Menu: KONFIG STER I/O KONFIG STER I/O Hotkey zalacz Wejscie ster.1 Podtrzymane Komenda ster.1 Ustaw/Kasuj... Wejscie ster.32 Podtrzymane Komenda ster.32 Ustaw/Kasuj Opis: Przypisanie wejść sterujących do klawiszy szybkiego dostępu Uwaga: Przypisanie danego wejścia realizuje się poprzez podświetlenie wybranego bitu i zmianę jego wartości (0 niewidoczne, 1 widoczne). Opis: Konfiguracja trybu działania wejścia sterującego nr 1 Zakres: Podrzymane / Impulsowe Opis: Konfiguracja opisu klawiszy szybkiego dostępu wejścia sterującego nr 1 Zakres: Ustaw/Kasuj / Wej./Wyj. / Zalacz/Odstaw / Zal/Wyl Opis: Konfiguracja trybu działania wejścia sterującego nr 32 Zakres: Podrzymane / Impulsowe Opis: Konfiguracja opisu klawiszy szybkiego dostępu wejścia sterującego nr 32 Zakres: Ustaw/Kasuj / Wej./Wyj. / Zalacz/Odstaw / Zal/Wyl Nr / 108

33 Menu: ZAB.NADPRADOWE ZAB.NADPRADOWE Grupa 1 Funkcja I>1 IEC S Inverse Kierunek I>1 Bezkierunkowa Nastawa I>1 1 A Czas zwloki ti> s I>1 TMS I>1 TD I>1 Reset Czar DT t>1 treset s Funkcja I>2 IEC S Inverse Funkcja I>3 Odstawione Kierunek I>3 Bezkierunkowa Nastawa I>3 20 A Czas zwloki ti> s Funkcja I>4 Odstawione Blokowanie I> Kat charak. I> Opis: Pierwszy stopień zabezpieczenia nadprądowego fazowego Zakres: Odstawione / DT / IEC S Inverse / IEEE V Inverse / IEC E Inverse / UK LT Inverse / IEEE M Inverse / IEC V Inverse / IEEE E Inverse / US Inverse / US ST Inverse Opis: Wybór kierunkowości zabezpieczenia nadprądowego - 1 stopień Zakres: Bezkierunkowa / Kierunk. w tył / Kierunk. w przod Opis: Prąd zwarciowy 1 stopień Zakres: 0.08 A 4 A ; krok 0.01 A Opis: Czas zwłoki 1 stopień Zakres: s ; krok 0.01 s Uwaga: Komórka widoczna tylko w przypadku wyboru funkcji DT Opis: Współczynnik TMS dla charakterystyk zależnych Zakres: ; krok Uwaga: Komórka widoczna tylko w przypadku wyboru charakterystyk IEEE / IEC lub UK Opis: Współczynnik TD dla charakterystyk zależnych Zakres: ; krok 0.1 Uwaga: Komórka widoczna tylko w przypadku wyboru charakterystyk US Opis: Wybór charakterystyki czasowej resetu Zakres: DT / IDMT Uwaga: Komórka widoczna tylko w przypadku wyboru charakterystyk US Opis: Czas zwłoki charakterystyki resetu Zakres: s ; krok 0.01 s Uwaga: Komórka widoczna tylko w przypadku wyboru charakterystyk IEEE / IEC / UK lub US Opis: Drugi stopień zabezpieczenia nadprądowego fazowego Zakres: Odstawione / DT / IEC S Inverse / IEEE V Inverse / IEC E Inverse / UK LT Inverse / UK Rectiefier / IEEE M Inverse / IEC V Inverse / IEEE E Inverse / US Inverse / US ST Inverse Uwaga: Po załączeniu tej funkcji widoczne komórki jak dla I>1 Opis: Trzeci stopień zabezpieczenia nadprądowego fazowego Zakres: Odstawione / Zalaczone Opis: Wybór kierunkowości zabezpieczenia nadprądowego - 3 stopień Zakres: Bezkierunkowa / Kierunk. w tył / Kierunk. w przod Opis: Prąd zwarciowy 3 stopień Zakres: 0.08 A 32 A ; krok 0.01 A Opis: Czas zwłoki 3 stopień Zakres: s ; krok 0.01 s Opis: Czwarty stopień zabezpieczenia nadprądowego fazowego Zakres: Odstawione / Zalaczone Uwaga: Po załączeniu tej funkcji widoczne komórki jak dla I>3 Opis: Blokowanie zabezp. nadprądowego - poprzez ustawienie bitu na 1 Uwaga: bity od lewej SPZ blokuje I>4, SPZ blokuje I>3, KONap Blk. I>4 Opis: Kąt charakterystyczny Zakres: ; krok 1 Nr / 108

34 Z.KONTROL.U I> (kontrola napięcia ustawiana w komórkach poniżej), KONap Blk. I>3, KONap Blk. I>2, KONap Blk. I>1 Funkcja KUI> Odstawiony Nastawa U< KUI> V Nastawa k KUI> Opis: Zabezpieczenie nadprądowe z kontrolą napięcia Zakres: Odstawiony / I>1 / I>2 / I>1 i I>2 Uwaga: Jeśli funkcja jest odstawiona poniższe komórki są niewidoczne Opis: Napięcie progowe do kontroli funkcji nadprądowej Zakres: 20 V 120 V ; krok 1 V Uwaga: Komórka widoczna tylko w przypadku załączenia Funkcja KUI> Opis: Współczynnik uwzględniający zwarcia odległe Zakres: ; krok 0.05 Uwaga: Komórka widoczna tylko w przypadku załączenia Funkcja KUI> Menu: Z.NADPRAD. Is2> Z.NADPRAD. Is2> Grupa 1 Funkcja Is2> Odstawione Kierunek Is2> Bezkierunkowa KONap Is2> Blokuj Nastawa Is2> ma Cz.zwloki tis2> ms Kat charak. Is2> Is2> nastawa Us V Opis: Pierwszy stopień zabezpieczenia od asymetrii zasilania Zakres: Odstawione / Zalaczone Uwaga: Jeśli funkcja jest odstawiona poniższe komórki są niewidoczne Opis: Wybór kierunkowości zabezpieczenia Zakres: Bezkierunkowa / Kierunk. w tył / Kierunk. w przod Opis: Blokowanie zabezpieczenia od układu kontroli obwodów napięciowych Zakres: Blokuj / Bezkierunkowa Uwaga: Komórka widoczna tylko w przypadku załączenia funkcji kierunkowej Opis: Prąd składowej przeciwnej Zakres: 0.08 A 4 A ; krok 0.01 A Opis: Czas zwłoki Zakres: s ; krok 0.01 s Opis: Kąt charakterystyczny Zakres: ; krok 1 Uwaga: Komórka widoczna tylko w przypadku załączenia funkcji kierunkowej Opis: Napięcie składowej przeciwnej do polaryzacji Zakres: 0.5 V 25 V ; krok 0.5 V Uwaga: Komórka widoczna tylko w przypadku załączenia funkcji kierunkowej Menu: USZK.PRZEWODU USZK.PRZEWODU Grupa 1 Uszk.Przewodu Odstawione Nastawa Is2/Is Cz.zwl. Is2/Is s Opis: Załączenie funkcji detekcji uszkodzonego przewodu Zakres: Odstawione / Zalaczone Opis: Stosunek składowej przeciwnej do składowej zgodnej prądu Zakres: : ; krok 0.01 Opis: Czas zwłoki Zakres: s ; krok 0.1 s Nr / 108

35 Menu: Z.ZIEMNOZW. 1 Z.ZIEMNOZW. 1 Grupa 1 Wejscie Io1> Zmierzone Funkcja Io1>1 IEC S Inverse Kierunek Io1>1 Bezkierunkowa Nastawa Io1> ma Cz.zwloki tio1> s Io1>1 TMS Io1>1 TD Io1>1 Reset Char DT Io1>1 treset s Io1>1 IDG Is Io1>1 IDG Czas s Funkcja Io1>2 IEC S Inverse Funkcja Io1>3 Odstawione Kierunek Io1>3 Bezkierunkowa Nastawa Io1> ma Cz.zwloki tio1> s Opis: Informacja o sposobie pozyskania wartości prądu Io Uwaga: Tylko do odczytu Opis: Pierwszy stopień zabezpieczenia ziemnozwarciowego Zakres: Odstawione / DT / IEC S Inverse / IEEE V Inverse / IEC E Inverse / UK LT Inverse / IEEE M Inverse / IEC V Inverse / IEEE E Inverse / US Inverse / US ST Inverse / IDG Opis: Wybór kierunkowości zabezpieczenia ziemnozwarciowego - 1 stopień Zakres: Bezkierunkowa / Kierunk. w przod / Kierunk. w tyl Opis: Prąd ziemnozwarciowy 1 stopień Zakres: 0.08 ma 4 A ; krok 0.01 A Opis: Czas zwłoki 1 stopień Zakres: s ; krok 0.01 s Uwaga: Komórka widoczna tylko w przypadku wyboru funkcji DT Opis: Współczynnik TMS dla charakterystyk zależnych Zakres: ; krok Uwaga: Komórka widoczna tylko w przypadku wyboru charakterystyk IEEE / IEC lub UK Opis: Współczynnik TD dla charakterystyk zależnych Zakres: ; krok 0.1 Uwaga: Komórka widoczna tylko w przypadku wyboru charakterystyk US Opis: Wybór charakterystyki czasowej resetu Zakres: DT / IDMT Uwaga: Komórka widoczna tylko w przypadku wyboru charakterystyk US Opis: Czas zwłoki charakterystyki resetu Zakres: s ; krok 0.01 s Uwaga: Komórka widoczna tylko w przypadku wyboru charakterystyk IEEE / IEC / UK lub US Opis: Współczynnik IDG dla charakterystyk zależnych Zakres: 1 4 ; krok 0.1 Uwaga: Komórka widoczna tylko w przypadku wyboru charakterystyki IDG Opis: Czas zwłoki charakterystyki IDG Zakres: 1 2 s ; krok 0.01 s Uwaga: Komórka widoczna tylko w przypadku wyboru charakterystyki IDG Opis: Drugi stopień zabezpieczenia ziemnozwarciowego Zakres: Odstawione / DT / IEC S Inverse / IEEE V Inverse / IEC E Inverse / UK LT Inverse / IEEE M Inverse / IEC V Inverse / IEEE E Inverse / US Inverse / US ST Inverse Uwaga: Po załączeniu tej funkcji widoczne komórki jak dla Io1>1 Opis: Trzeci stopień zabezpieczenia ziemnozwarciowego Zakres: Odstawione / Zalaczone Opis: Wybór kierunkowości zabezpieczenia ziemnozwarciowego - 3 stopień Zakres: Bezkierunkowa / Kierunk. w przod / Kierunk. w tyl Opis: Prąd ziemnozwarciowy 3 stopień Zakres: 0.08 ma 32 A ; krok 0.01 A Opis: Czas zwłoki 3 stopień Zakres: s ; krok 0.01 s Nr / 108

36 Funkcja Io1>4 Odstawione Blokowanie Io1> Io> Polar. Uwaga: Komórka widoczna tylko w przypadku wyboru funkcji DT Opis: Czwarty stopień zabezpieczenia ziemnozwarciowego Zakres: Odstawione / Zalaczone Uwaga: Po załączeniu tej funkcji widoczne komórki jak dla Io1>3 Opis: Blokowanie zabezp. ziemnozwarciowego - ustawienie bitu na 1 Uwaga: bity od lewej SPZ blokuje Io>4, SPZ blokuje Io>3, KONap Blk. Io>4 (kontrola napięcia ustawiana w komórkach poniżej), KONap Blk. Io>3, KONap Blk. Io>2, KONap Blk. Io>1 Opis: Konfiguracja zabezpieczenia ziemnozwarciowego kierunkowego Kat charak. Io1> Io1> wyb.uo/us2 Skladowa zerowa Io1> nastawa Uo V Io1> nastawa U V Io1> nastawa Is ma Opis: Kąt charakterystyczny Zakres: ; krok 1 Opis: Wielkość polaryzująca Zakres: Skladowa zerowa / Skladowa przeciwna Opis: Napięcie składowej zerowej Zakres: 0.5 V 80 V ; krok 0.5 V Uwaga: Komórka widoczna tylko w przypadku wyboru Skladowa zerowa Opis: Napięcie składowej przeciwnej Zakres: 0.5 V 25 V ; krok 0.5 V Uwaga: Komórka widoczna tylko w przypadku wyboru Skladowa przeciwna Opis: Prąd składowej przeciwnej Zakres: 0.08 A 1.00 ; krok 0.01 A Uwaga: Komórka widoczna tylko w przypadku wyboru Skladowa przeciwna Menu: Z.ZIEMNOZW. 2 Z.ZIEMNOZW. 2 Grupa 1 Wejscie Io2> Obliczone Opis: Informacja o sposobie pozyskania wartości prądu Io Uwaga: Tylko do odczytu Pozostałe komórki jak dla kolumny Z.ZIEMNOZW Menu: ZABEZP. Ioc i Ioo ZABEZP.Ioc i Ioo Grupa 1 Opcje Ioc i Ioo Ioc Funkcja Ioc>1 IEC S Inverse Kierunek Ioc>1 Bezkierunkowa Nastawa Ioc> ma Cz.zwloki tioc> s Opis: Wybór opcji rodzaju zabezpieczenia ziemnozwarciowego Zakres: Ioc / Ioc cos fi / Ioc sin fi / Czynnomocowe / WYSOKA Z Ioo / NISKA Z Ioo / NIS.Z Ioo+Ioc / NIS.Z Ioo+CzMoc. Opis: Pierwszy stopień czułego zabezpieczenia ziemnozwarciowego Zakres: Odstawione / DT / IEC S Inverse / IEEE V Inverse / IEC E Inverse / UK LT Inverse / IEEE M Inverse / IEC V Inverse / IEEE E Inverse / US Inverse / US ST Inverse Opis: Wybór kierunkowości czułego zabezp. ziemnozwarciowego - 1 stopień Zakres: Bezkierunkowa / Kierunk. w przod / Kierunk. w tyl Opis: Prąd ziemnozwarciowy 1 stopień Zakres: 5 ma 100 ma ; krok 0.25 ma Opis: Czas zwłoki 1 stopień Zakres: s ; krok 0.01 s Nr / 108

37 Ioc>1 TMS Ioc>1 TD Ioc>1 Reset Char DT Ioc>1 treset s Funkcja Ioc>2 Odstawione Funkcja Ioc>3 Odstawione Kierunek Ioc>3 Bezkierunkowa Nastawa Ioc> ma Cz.zwloki tioc>3 500 ms Funkcja Ioc>4 Odstawione Blokowanie Ioc> Z.KIERUNKOWE Ioc Uwaga: Komórka widoczna tylko w przypadku wyboru funkcji DT Opis: Współczynnik TMS dla charakterystyk zależnych Zakres: ; krok Uwaga: Komórka widoczna tylko w przypadku wyboru charakterystyk IEEE / IEC lub UK Opis: Współczynnik TD dla charakterystyk zależnych Zakres: ; krok 0.1 Uwaga: Komórka widoczna tylko w przypadku wyboru charakterystyk US Opis: Wybór charakterystyki czasowej resetu Zakres: DT / IDMT Uwaga: Komórka widoczna tylko w przypadku wyboru charakterystyk US Opis: Czas zwłoki charakterystyki resetu Zakres: s ; krok 0.01 s Uwaga: Komórka widoczna tylko w przypadku wyboru charakterystyk IEEE / IEC / UK lub US Opis: Drugi stopień zabezpieczenia ziemnozwarciowego Zakres: Odstawione / DT / IEC S Inverse / IEEE V Inverse / IEC E Inverse / UK LT Inverse / IEEE M Inverse / IEC V Inverse / IEEE E Inverse / US Inverse / US ST Inverse Uwaga: Po załączeniu tej funkcji widoczne komórki jak dla Ioc>1 Opis: Trzeci stopień zabezpieczenia ziemnozwarciowego Zakres: Odstawione / Zalaczone Opis: Wybór kierunkowości zabezpieczenia ziemnozwarciowego - 3 stopień Zakres: Bezkierunkowa / Kierunk. w przod / Kierunk. w tyl Opis: Prąd ziemnozwarciowy 3 stopień Zakres: 5 ma 800 ma ; krok 1 ma Opis: Czas zwłoki 3 stopień Zakres: s ; krok 0.01 s Uwaga: Komórka widoczna tylko w przypadku wyboru funkcji DT Opis: Czwarty stopień zabezpieczenia ziemnozwarciowego Zakres: Odstawione / Zalaczone Uwaga: Po załączeniu tej funkcji widoczne komórki jak dla Ioc>3 Opis: Blokowanie zabezp. ziemnozwarciowego - ustawienie bitu na 1 Uwaga: bity od lewej SPZ blokuje Ioc>4, SPZ blokuje Ioc>3, KONap Blk. Ioc>4 (kontrola napięcia ustawiana w komórkach poniżej), KONap Blk. Ioc>3, KONap Blk. Ioc>2, KONap Blk. Ioc>1 Opis: Konfiguracja zabezpieczenia ziemnozwarciowego kierunkowego Kat charak. Ioc> Ioc> nastawa Uo V Z.ZER.MOCOWE Ioc Opis: Kąt charakterystyczny Zakres: ; krok 1 Uwaga: Komórka widoczna tylko w przypadku załączenia opcji Ioc w komórce Opcje Ioc i Ioo Opis: Napięcie składowej zerowej Zakres: 0.5 V 80 V ; krok 0.5 V Uwaga: Komórka widoczna tylko w przypadku załączenia opcji Ioc w komórce Opcje Ioc i Ioo Opis: Konfiguracja zabezpieczenia ziemnozwarciowego kierunkowego czynnomocowego Uwaga: Komórka widoczna tylko w przypadku załączenia opcji Czynnomocowe lub NIS.Z Ioo+CzMoc. w komórce Opcje Ioc i Ioo Nr / 108

38 Nastawa Po W Opis: Moc zerowa Zakres: 0 W 20 W ; krok 0.05 W Poniższe komórki wyświetlane są w przypadku załączenia opcji WYSOKA Z Ioo w komórce Opcje Ioc i Ioo Z.ZIEMN.OGRAN. Opis: Konfiguracja zabezpieczenia ziemnozwarciowego ograniczonego Ioo> Id ma Opis: Prąd różnicowy w układach z izolowanym punktem zerowym trafo Zakres: 50 ma 1 A ; krok 10 ma Poniższe komórki wyświetlane są w przypadku załączenia opcji NISKA Z Ioo, NIS.Z Ioo+Ioc lub NIS.Z Ioo+CzMoc w komórce Opcje Ioc i Ioo Z.ZIEMN.OGRAN. Opis: Konfiguracja zabezpieczenia ziemnozwarciowego ograniczonego Ioo> k1 Ioo> k2 Ioo> Id Ioo> Ib % % ma A Opis: Współczynnik nachylenia pierwszej krzywej charakterystyki Zakres: 0 % 20 % ; krok 1 % Opis: Współczynnik nachylenia drugiej krzywej charakterystyki Zakres: 0 % 150 % ; krok 1 % Opis: Prąd różnicowy w układach z uziemionym punktem zerowym trafo Zakres: 80 ma 1 A ; krok 10 ma Opis: Prąd hamujący w układach z uziemionym punktem zerowym trafo Zakres: 100 ma 1.5 A ; krok 10 ma Menu: Z.NAPIECIOWE Uo Z.NAPIECIOWE Uo Grupa 1 Wejscie Uo Obliczone Funkcja Uo>1 Odstawione Nastawa Uo> V Czas zwl. tuo> s Uo>1 TMS Uo>1 treset s Funkcja Uo>2 Odstawione Nastawa Uo> V Czas zwl. tuo> s Opis: Sposób realizacji pomiaru Uo Uwaga: Tylko do odczytu Opis: Pierwszy stopień zabezpieczenia nadnapięciowego składowej zerowej Zakres: Odstawione / DT / IDMT Uwaga: Jeśli funkcja jest odstawiona poniższe komórki są niewidoczne Opis: Napięcie składowej zerowej 1 stopień Zakres: 1 V 80 V ; krok 1 V Opis: Czas zwłoki 1 stopień Zakres: s ; krok 0.01 s Uwaga: Komórka widoczna tylko w przypadku wyboru charakterystyki DT Opis: Współczynnik TMS dla charakterystyk zależnych Zakres: ; krok 0.05 Opis: Czas zwłoki charakterystyki resetu Zakres: s ; krok 0.01 s Opis: Drugi stopień zabezpieczenia nadnapięciowego składowej zerowej Zakres: Odstawione / DT Uwaga: Jeśli funkcja jest odstawiona poniższe komórki są niewidoczne Opis: Napięcie składowej zerowej 2 stopień Zakres: 1 V 80 V ; krok 1 V Opis: Czas zwłoki 2 stopień Zakres: s ; krok 0.01 s Nr / 108

39 Menu: Z.PRZEC.CIEPL. Z.PRZEC.CIEPL. Grupa 1 Liczba stalych Jedna Wyl.przec.ciepl A Up.przec.ciepl % Stala czasowa mins Stala czasowa mins Opis: Określenie liczby cieplnych stałych czasowych w algorytmie Zakres: Odstawiony / Jedna / Dwie Opis: Prąd przeciążeniowy powodujący wyłączenie Zakres: 0.08 A 3.2 A ; krok 0.01 A Opis: Prąd przeciążeniowy powodujący sygnalizację ostrzegawczą w procentach prądy wyłączającego Wyl.przec.ciepl. Zakres: 50 % 100 % ; krok 1 % Opis: Pierwsza stała czasowa Zakres: min ; krok 1 min Opis: Druga stała czasowa Zakres: min ; krok 1 min Uwaga: Komórka widoczna w przypadku załączenia opcji Dwie w komórce Liczba stalych Menu: Z.NNAP.SKL.PRZEC Z.NNAP.SKL.PRZEC Grupa 1 Funkcja U2> Odstawione Nastawa U2> V Czas zwloki tu2> s Opis: Zabezpieczenie nadnapięciowe składowej przeciwnej Zakres: Odstawione / Zalaczone Opis: Napięcie składowej przeciwnej Zakres: 1 V 110 V ; krok 1 V Opis: Czas zwłoki 1 stopień Zakres: s ; krok 0.01 s Menu: ZIMNY START ZIMNY START Grupa 1 Cz.zimnego rozr ks Czas blk.zabezp ks ZAB.NADPRADOWE Opis: Czas aktywacji funkcji zimnego rozruchu Zakres: 0 s s ; krok 1 s Opis: Czas blokady nastaw zabezpieczeń przez funkcję zimnego rozruchu Zakres: 0 s s ; krok 1 s Funkcja I>1 Zalaczone Nastawa I> A Cz.zwloki ti> s Opis: Zabezpieczenie nadprądowe fazowe 1 stopnia Zakres: Zalaczone / Blokuj Uwaga: Komórka widoczna w przypadku załączenia Funkcja I>1 w kolumnie ZAB.NADPRADOWE Opis: Prąd zwarciowy 1 stopień Zakres: 0.08 A 4 A ; krok 0.01 A Opis: Czas zwłoki 1 stopień Zakres: s ; krok 0.01 s Uwaga: Komórka widoczna tylko w przypadku wyboru funkcji DT Nr / 108

40 I>1 TMS I>1 TD Funkcja I>2 Zalaczone Nastawa I> A Cz.zwloki ti> s I>2 TMS I>2 TD Funkcja I>3 Odstawione Nastawa I> A Cz.zwloki ti> s Funkcja I>4 Odstawione Nastawa I> A Cz.zwloki ti> s STOPIEN 1 Io 1 Opis: Współczynnik TMS dla charakterystyk zależnych Zakres: ; krok Uwaga: Komórka widoczna tylko w przypadku wyboru charakterystyk IEEE / IEC lub UK Opis: Współczynnik TD dla charakterystyk zależnych Zakres: ; krok 0.1 Uwaga: Komórka widoczna tylko w przypadku wyboru charakterystyk US Opis: Zabezpieczenie nadprądowe fazowe 2 stopnia Zakres: Zalaczone / Blokuj Uwaga: Komórka widoczna w przypadku załączenia Funkcja I>2 w kolumnie ZAB.NADPRADOWE Opis: Prąd zwarciowy 1 stopień Zakres: 0.08 A 4 A ; krok 0.01 A Opis: Czas zwłoki 1 stopień Zakres: s ; krok 0.01 s Uwaga: Komórka widoczna tylko w przypadku wyboru funkcji DT Opis: Współczynnik TMS dla charakterystyk zależnych Zakres: ; krok Uwaga: Komórka widoczna tylko w przypadku wyboru charakterystyk IEEE / IEC lub UK Opis: Współczynnik TD dla charakterystyk zależnych Zakres: ; krok 0.1 Uwaga: Komórka widoczna tylko w przypadku wyboru charakterystyk US Opis: Zabezpieczenie nadprądowe fazowe 3 stopnia Zakres: Zalaczone / Blokuj Uwaga: Komórka widoczna w przypadku załączenia Funkcja I>3 w kolumnie ZAB.NADPRADOWE Opis: Prąd zwarciowy 3 stopień Zakres: 0.08 A 32 A ; krok 0.01 A Opis: Czas zwłoki 3 stopień Zakres: s ; krok 0.01 s Opis: Zabezpieczenie nadprądowe fazowe 4 stopnia Zakres: Zalaczone / Blokuj Uwaga: Komórka widoczna w przypadku załączenia Funkcja I>4 w kolumnie ZAB.NADPRADOWE Opis: Prąd zwarciowy 4 stopień Zakres: 0.08 A 32 A ; krok 0.01 A Opis: Czas zwłoki 4 stopień Zakres: s ; krok 0.01 s Funkcja Io1>1 Zalaczone Nastawa Io1> ma Cz.zwloki tio1> s Opis: Zabezpieczenie ziemnozwarciowe 1 stopnia Zakres: Zalaczone / Blokuj Uwaga: Komórka widoczna w przypadku załączenia Funkcja Io>1 w kolumnie Z.ZIEMNOZW. 1 Opis: Prąd ziemnozwarciowy 1 stopień Zakres: 0.08 ma 4 A ; krok 0.01 A Opis: Czas zwłoki 1 stopień Zakres: s ; krok 0.01 s Uwaga: Komórka widoczna tylko w przypadku wyboru funkcji DT Nr / 108

41 Io1>1 TMS Io1>1 TD STOPIEN 1 Io 2 Opis: Współczynnik TMS dla charakterystyk zależnych Zakres: ; krok Uwaga: Komórka widoczna tylko w przypadku wyboru charakterystyk IEEE / IEC lub UK Opis: Współczynnik TD dla charakterystyk zależnych Zakres: ; krok 0.1 Uwaga: Komórka widoczna tylko w przypadku wyboru charakterystyk US Funkcja Io2>1 Zalaczone Nastawa Io2> A Cz.zwloki tio2> s Io2>1 TMS Io2>1 TD Opis: Zabezpieczenie ziemnozwarciowe 2 stopnia Zakres: Zalaczone / Blokuj Uwaga: Komórka widoczna w przypadku załączenia Funkcja Io2>1 w kolumnie Z.ZIEMNOZW. 2 Opis: Prąd ziemnozwarciowy 2 stopień Zakres: 0.08 A 4 A ; krok 0.01 A Opis: Czas zwłoki 2 stopień Zakres: s ; krok 0.01 s Uwaga: Komórka widoczna tylko w przypadku wyboru funkcji DT Opis: Współczynnik TMS dla charakterystyk zależnych Zakres: ; krok Uwaga: Komórka widoczna tylko w przypadku wyboru charakterystyk IEEE / IEC lub UK Opis: Współczynnik TD dla charakterystyk zależnych Zakres: ; krok 0.1 Uwaga: Komórka widoczna tylko w przypadku wyboru charakterystyk US Menu: LOG.SELEKTYWNA LOG.SELEKTYWNA Grupa 1 ZAB.NADPRADOWE Cz.zwloki ti> s Cz.zwloki ti> s Z.ZIEMNOZW. 1 Cz.zwloki tio1> s Cz.zwloki tio1> s Z.ZIEMNOZW. 2 Cz.zwloki tio2> s Cz.zwloki tio2> s Uwaga: Poniższe komórki widoczne w przypadku załączenia funkcji w kolumnie ZAB.NADPRADOWE Opis: Czas zwłoki - 3 stopień Zakres: s ; krok 0.01 s Opis: Czas zwłoki - 4 stopień Zakres: s ; krok 0.01 s Uwaga: Poniższe komórki widoczne w przypadku załączenia funkcji w kolumnie Z.ZIEMNOZW. 1 Opis: Czas zwłoki - 3 stopień Zakres: s ; krok 0.01 s Opis: Czas zwłoki - 4 stopień Zakres: s ; krok 0.01 s Uwaga: Poniższe komórki widoczne w przypadku załączenia funkcji w kolumnie Z.ZIEMNOZW. 2 Opis: Czas zwłoki - 3 stopień Zakres: s ; krok 0.01 s Opis: Czas zwłoki - 4 stopień Zakres: s ; krok 0.01 s Nr / 108

42 Z.ZIEMN.CZULE Ioc Cz.zwloki tioc> s Cz.zwloki tioc> s Uwaga: Poniższe komórki widoczne w przypadku załączenia funkcji w kolumnie ZABEZP. Ioc i Ioo Opis: Czas zwłoki - 3 stopień Zakres: s ; krok 0.01 s Opis: Czas zwłoki - 4 stopień Zakres: s ; krok 0.01 s Menu: Z.ADMITANCYJNE Z.ADMITANCYJNE Grupa 1 Nastawa Uo V Typ. przekl. I Przekladnia I Korekcja kata ADMITANCYJNE Opis: Napięcie składowej zerowej Zakres: 1 40 V ; krok 1 V Opis: Określenie rodzaju przekładnika prądowego Zakres: Przekladnia I / Przekladnia Io Opis: Korekcja kąta przekładnika Ferrantiego Zakres: ; krok 1 Funkcja YN> Odstawione Nastawa YN> ms Czas zwloki tyn> s YN> treset s KONDUKTANCYJNE Opis: Zabezpieczenie admitancyjne Zakres: Odstawione / Zalaczone Opis: Wartość admitancji Zakres: ms ; krok 0.1 ms Opis: Czas zwłoki Zakres: s ; krok 0.01s Opis: Czas charakterystyki resetu Zakres: s ; krok 0.01s Funkcja GN> Odstawione Kierunek GN> Bezkierunkowa Nastawa GN> µs Czas zwloki tgn> s GN> treset s SUSCEPTANCYJNE Opis: Zabezpieczenie konduktancyjne Zakres: Odstawione / Zalaczone Opis: Wybór kierunkowości zabezpieczenia konduktancyjnego Zakres: Bezkierunkowa / Kierunk. w tyl/ Kierunk. w przod Opis: Wartość konduktancji Zakres: ms ; krok 0.1 ms Opis: Czas zwłoki Zakres: s ; krok 0.01s Opis: Czas charakterystyki resetu Zakres: s ; krok 0.01s Funkcja BN> Odstawione Kierunek BN> Bezkierunkowa Opis: Zabezpieczenie susceptancyjne Zakres: Odstawione / Zalaczone Opis: Wybór kierunkowości zabezpieczenia susceptancyjnego Zakres: Bezkierunkowa / Kierunk. w tyl/ Kierunk. w przod Nr / 108

43 Nastawa BN> µs Czas zwloki tbn> s BN> treset s Opis: Wartość susceptancji Zakres: ms ; krok 0.1 ms Opis: Czas zwłoki Zakres: s ; krok 0.01s Opis: Czas charakterystyki resetu Zakres: s ; krok 0.01s Menu: ZAB.NAPIECIOWE ZAB.NAPIECIOWE Grupa 1 Z.PODNAPIECIOWE Tryb pomiaru U< Miedzyfazowy Tr.dzialania U< Faza Funkcja U<1 Odstawione Nastawa U< V Czas zwloki tu< s U<1 TMS U<1 zanik f.blk Odstawione Funkcja U<2 Odstawione Nastawa U< V Czas zwloki tu< s U<2 zanik f.blk Odstawione Z.NADNAPIECIOWE Grupa 1 Tryb pomiaru U> Miedzyfazowy Tr.dzialania U> Faza Funkcja U>1 Odstawione Opis: Sposób pomiaru napięcia Zakres: Miedzyfazowy / Fazowy Opis: Wybór kryterium działania (pobudzenie tylko w jednej fazie lub we wszystkich fazach jednocześnie) Zakres: Faza / Trzy fazy Opis: Pierwszy stopień zabezpieczenia podnapięciowego Zakres: Odstawione / IDMT / DT Opis: Napięcie pierwszego stopnia zabezpieczenia podnapięciowego Zakres: 10 V 120 V ; krok 1 V Opis: Czas zwłoki 1 stopień Zakres: 0 s 100 s ; krok 0.01 s Uwaga: Komórka widoczna tylko w przypadku wyboru charakterystyki DT Opis: Współczynnik TMS Zakres: ; krok 0.05 Uwaga: Komórka widoczna tylko w przypadku wyboru charakterystyki IDMT Opis: Blokowanie zabezpieczenia podnapięciowego podczas zaniku napięcia np. po otwarciu wyłącznika Zakres: Odstawione / Zalaczone Opis: Drugi stopień zabezpieczenia podnapięciowego Zakres: Odstawione / Zalaczone Opis: Napięcie drugiego stopnia zabezpieczenia podnapięciowego Zakres: 10 V 120 V ; krok 1 V Opis: Czas zwłoki 2 stopień Zakres: 0 s 100 s ; krok 0.01 s Opis: Blokowanie zabezpieczenia podnapięciowego podczas zaniku napięcia Zakres: Odstawione / Zalaczone Opis: Sposób pomiaru napięcia Zakres: Miedzyfazowy / Fazowy Opis: Wybór kryterium działania (pobudzenie tylko w jednej fazie lub we wszystkich fazach jednocześnie) Zakres: Faza / Trzy fazy Opis: Pierwszy stopień zabezpieczenia nadnapięciowego Zakres: Odstawione / IDMT / DT Nr / 108

44 Nastawa U> V Czas zwloki tu> s U>1 TMS Funkcja U>2 Odstawione Nastawa U> V Czas zwloki tu> s Opis: Napięcie pierwszego stopnia zabezpieczenia nadnapięciowego Zakres: 60 V 185 V ; krok 1 V Opis: Czas zwłoki 1 stopień Zakres: : 0 s 100 s ; krok 0.01 s Uwaga: Komórka widoczna tylko w przypadku wyboru charakterystyki DT Opis: Współczynnik TMS Zakres: ; krok 0.5 Uwaga: Komórka widoczna tylko w przypadku wyboru charakterystyki IDMT Opis: Drugi stopień zabezpieczenia nadnapięciowego Zakres: Odstawione / Zalaczone Opis: Napięcie drugiego stopnia zabezpieczenia nadnapięciowego Zakres: 60 V 185 V ; krok 1 V Opis: Czas zwłoki 1 stopień Zakres: : 0 s 100 s ; krok 0.01 s Menu: Z.CZESTOTLIWOSC. Z.CZESTOTLIWOSC. Grupa 1 PODCZESTOTLIW. Funkcja F<1 Odstawione Nastawa F< Hz Cz.zwloki tf< s Funkcja F<2 Odstawione Nastawa F< Hz Cz.zwloki tf< s Funkcja F<3 Odstawione Nastawa F< Hz Cz.zwloki tf< s Funkcja F<4 Odstawione Nastawa F< Hz Cz.zwloki tf< s Funkcje F< 0000 Opis: Pierwszy stopień zabezpieczenia podczęstotliwościowego Zakres: Odstawione / Zalaczone Opis: Częstotliwość pierwszego stopnia Zakres: 45 Hz 65 Hz ; krok 0.01 Hz Opis: Czas zwłoki 1 stopień Zakres: s ; krok 0.01 s Opis: Drugi stopień zabezpieczenia podczęstotliwościowego Zakres: Odstawione / Zalaczone Opis: Częstotliwość drugiego stopnia Zakres: 45 Hz 65 Hz ; krok 0.01 Hz Opis: Czas zwłoki 2 stopień Zakres: s ; krok 0.01 s Opis: Trzeci stopień zabezpieczenia podczęstotliwościowego Zakres: Odstawione / Zalaczone Opis: Częstotliwość trzeciego stopnia Zakres: 45 Hz 65 Hz ; krok 0.01 Hz Opis: Czas zwłoki 3 stopień Zakres: s ; krok 0.01 s Opis: Czwarty stopień zabezpieczenia podczęstotliwościowego Zakres: Odstawione / Zalaczone Opis: Częstotliwość czwartego stopnia Zakres: 45 Hz 65 Hz ; krok 0.01 Hz Opis: Czas zwłoki 4 stopień Zakres: s ; krok 0.01 s Opis: Blokowanie zabezp. podczęstotliwośc. - poprzez ustawienie bitu na 1 Uwaga: bity od lewej Blok. F<4, Blok. F<3, Blok. F<2, Blok. F<1 Nr / 108

45 NADCZESTOTLIW. Funkcja F>1 Odstawione Nastawa F> Hz Cz.zwloki tf> s Funkcja F>2 Odstawione Nastawa F> Hz Cz.zwloki tf> s Opis: Pierwszy stopień zabezpieczenia nadczęstotliwościowego Zakres: Odstawione / Zalaczone Opis: Częstotliwość pierwszego stopnia Zakres: 45 Hz 65 Hz ; krok 0.01 Hz Opis: Czas zwłoki 1 stopień Zakres: s ; krok 0.01 s Opis: Drugi stopień zabezpieczenia nadczęstotliwościowego Zakres: Odstawione / Zalaczone Opis: Częstotliwość drugiego stopnia Zakres: 45 Hz 65 Hz ; krok 0.01 Hz Opis: Czas zwłoki 2 stopień Zakres: s ; krok 0.01 s LRW i I< Grupa 1 LRW Menu: LRW i I< Funkcja LRW1 Odstawione Czas LRW ms Funkcja LRW2 Odstawione Czas LRW ms LRW reset Otw.WYL & I< LRW reset zewn. Otw.WYL & I< Z.PODPRADOWE I< Opis: Pierwszy stopień lokalnej rezerwy wyłącznikowej Zakres: Odstawione / Zalaczone Opis: Czas zwłoki 1 stopień Zakres: 0 10 s ; krok 0.01 s Opis: Drugi stopień lokalnej rezerwy wyłącznikowej Zakres: Odstawione / Zalaczone Opis: Czas zwłoki 2 stopień Zakres: 0 10 s ; krok 0.01 s Opis: Wybór sposobu kasowania kryterium LRW Zakres: Otw.WYL & I< / Kas.zab. & I< / Tylko I< Opis: Wybór sposobu zdalnego kasowania kryterium LRW Zakres: Otw.WYL & I< / Kas.zab. & I< / Tylko I< Nastawa I< ma Nastawa Io< ma Nastawa Ioc< 20.0 ma BLOK I> i Io> Opis: Wartość prądu w dowolnej fazie Zakres: A ; krok 0.01 A Opis: Wartość prądu ziemnozwarciowego Zakres: A ; krok 0.01 A Opis: Wartość prądu ziemnozwarciowego czułego Zakres: ma ; krok 0.5 ma Blokowanie I> Odstawione Opis: Blokowanie pobudzenia zabezpieczenia nadprądowego fazowego I> po upływie czasu LRW Zakres: Odstawione / Zalaczone Nr / 108

46 Blokowanie Io> Odstawione Opis: Blokowanie pobudzenia zabezpieczenia nadprądowego ziemnozwarciowego Io> po upływie czasu LRW Zakres: Odstawione / Zalaczone Menu: KONTROLA OBWODOW KONTROLA OBWODOW Grupa 1 KONTROLA OB.PU Opis: Kontrola obwodów pomiaru napięcia Funkcja KONap Blokowanie Tryb kasow.konap Reczne Cz.zwloki tkonap s Blokada I> A Blokada Is2> ma KONTROLA OB.PI Opis: Kontrola obwodów napięciowych Zakres: Blokowanie / Wskazanie Opis: Wybór sposobu kasowania funkcji kontroli obwodów napięciowych Zakres: Reczne / Automatyczne Opis: Czas zwłoki Zakres: 1 10 s ; krok 0.1 s Opis: Prąd blokowania zabezpieczenia nadprądowego fazowego I> Zakres: A ; krok 0.01 A Opis: Prąd blokowania zabezpieczenia nadprądowego skład. przeciwnej Is2> Zakres: ma ; krok 10 ma Zakres: Odstawione / Zalaczone Opis: Kontrola obwodów pomiaru prądu Funkcja KOPrad Odstawione Blokada Uo< V Nast.KOPrad Io> ma Cz.zwloki KOPrad s Opis: Kontrola obwodów prądowych Zakres: Odstawione / Zalaczone Opis: Napięcie składowej zerowej blokowania Zakres: V ; krok 0.5 V Opis: Minimalny prąd składowej zerowej Zakres: A ; krok 0.01 A Opis: Czas zwłoki Zakres: 0 10 s ; krok 1 s Menu: LOKALIZ.ZAKLOC. LOKALIZ.ZAKLOC. Grupa 1 Dlugosc linii km Dlugosc linii mi Impedancja linii Ω Kat linii Opis: Długość nadzorowanej linii Zakres: 100 m 1000 km ; krok 1 m Uwaga: Komórka widoczna tylko w przypadku wyboru jednostki Kilometry w kolumnie UST.POMIAROW Opis: Długość nadzorowanej linii Zakres: mil ; krok mili Uwaga: Komórka widoczna tylko w przypadku wyboru jednostki Mile w kolumnie UST.POMIAROW Opis: Impedancja nadzorowanej linii Zakres: Ω ; krok 0.01 Ω Opis: Kąt nadzorowanej linii Zakres: ; krok 1 Nr / 108

47 Amplituda KZN Kat KZN Opis: Współczynnik kompensacji amplitudy impedancji linii Zakres: 0 7 ; krok 0.01 Opis: Współczynnik kompensacji kąta linii Zakres: ; krok Menu: KONTROLA SYSTEMU KONTROLA SYSTEMU Grupa 1 KONTR. NAPIECIA Uwaga: Kolumna widoczna tylko dla P143 Nap.linii czynn V Nap.linii biern V KONTR.SYNCHR. Opis: Napięcie linii czynnej Zakres: V ; krok 0.5 V Opis: Napięcie linii biernej Zakres: V ; krok 0.5 V KS1 Stan Zalaczone KS1 Kat fazowy KS1 Kontr.posl. Czestotliwosc KS1 Posl.czest mhz KS1 Czas posl s KS2 Stan Zalaczone KS2 Kat fazowy KS2 Kontr.posl. Czestotliwosc KS2 Posl.czest mhz KS2 Czas posl s Niski poziom U V Opis: Kontrola synchronizmu stopień 1 Zakres: Zalaczone / Odstawione Opis: Różnica kątów fazowych linii czynnej i biernej Zakres: 5 90 ; krok 1 Opis: Wybór kontroli poślizgu linii biernej i czynnej Zakres: Czestotliwosc / Czas.+ czestotl.. / Brak / Czas Opis: Różnica częstotliwości linii biernej i czynnej Zakres: Hz ; krok 0.01 Hz Uwaga: Komórka widoczna tylko w przypadku wyboru Czestotliwosc lub Czas. + czestotl.. Opis: Zwłoka czasowa w przypadku stwierdzenia przekroczenia progu KS1 Kat fazowy Zakres: 0 99 s ; krok 0.1 s Uwaga: Komórka widoczna tylko w przypadku wyboru Czas lub Czas + czestotl. Opis: Kontrola synchronizmu stopień 2 Zakres: Zalaczone / Odstawione Opis: Różnica kątów fazowych linii czynnej i biernej Zakres: 5 90 ; krok 1 Opis: Wybór kontroli poślizgu linii biernej i czynnej Zakres: Czestotliwosc / Czas.+ czestotl.. / Brak / Czas Opis: Różnica częstotliwości linii biernej i czynnej Zakres: Hz ; krok 0.01 Hz Uwaga: Komórka widoczna tylko w przypadku wyboru Czestotliwosc lub Czas. + czestotl.. Opis: Zwłoka czasowa w przypadku stwierdzenia przekroczenia progu KS1 Kat fazowy Zakres: 0 99 s ; krok 0.1 s Uwaga: Komórka widoczna tylko w przypadku wyboru Czas lub Czas + czestotl. Opis: Kontrola poziomu napięcia linii biernej Zakres: V ; krok 0.5 V Nr / 108

48 Wysoki poziom U V Roznica U V Blk.napiecia Niskie napiecie PODZIAL SYSTEMU Opis: Kontrola poziomu napięcia linii biernej Zakres: V ; krok 0.5 V Opis: Kontrola różnicy napięć linii biernej i czynnej Zakres: V ; krok 0.5 V Opis: Wybór sposobu działania kryterium kontroli synchronizmu Zakres: Niskie napiecie / Wysokie napiecie / Roznica napiec / U< + U> / U< + roznica U / U> + roznica U / U> + U< + roznica U / Brak PS Stan Zalaczone PS Kat fazowy PS Blok. U< Zalaczone PS U< PS Czas V s Opis: Funkcja podziału systemu Zakres: Zalaczone / Odstawione Opis: Zakres: ; krok 1 Opis: Blokowanie funkcji podziału systemu od niskiego napięcia Zakres: Zalaczone / Odstawione Opis: Zakres: V ; krok 0.5 V Opis: Zakres: 0 99 s ; krok 0.1 s Menu: SPZ SPZ Grupa 1 Wybor trybu SPZ Tryb auto Liczba cykli 1 Liczba cykli Ioc 0 Koord.sekw. Odstawiony KS SPZ bezposr. Odstawiony Czas Tpb s Czas Tpb s Czas Tpb s Czas Tpb s Czas zbroj WYL s Uwaga: Kolumna widoczna tylko dla P142 i P143 Opis: Wybór trybu działania automatyki SPZ Zakres: Tryb auto / Tryb nast. opto / Tryb nast. uzytk. / Tryb nast. puls. Opis: Liczba cykli SPZ dla zabezpieczeń fazowych Zakres: 1 4 ; krok 1 Opis: Liczba cykli SPZ dla zabezpieczenia ziemnozwarciowego czułego Zakres: 0 4 ; krok 1 Uwaga: Komórka widoczna tylko dla P143 Opis: Koordynacja działania dwóch automatyk SPZ na tej samej linii Zakres: Odstawiony / Zalaczone Uwaga: Komórka widoczna tylko dla P143 Opis: Kryterium pomiaru czasu kontroli synchronizmu przed pierwszym załączeniem SPZ Zakres: Odstawiony / Zalaczone Opis: Czas pierwszej przerwy beznapięciowej Zakres: s ; krok 0.01 s Opis: Czas drugiej przerwy beznapięciowej Zakres: s ; krok 0.01 s Opis: Czas trzeciej przerwy beznapięciowej Zakres: s ; krok 0.01 s Opis: Czas czwartej przerwy beznapięciowej Zakres: s ; krok 0.01 s Opis: Czas potrzebny na zazbrojenie wyłącznika Zakres: s ; krok 0.01 s Nr / 108

49 Kryt.pobudz.SPZ Kasow.zabezp. Czas pow. Tp Brak zadzialania Czas powrotu s Czas blok. SPZ s Blokowanie SPZ Brak blokowania Tryb nie-auto Brak blokowania SPZ odstaw. Brak blokowania Reczne zalacz Brak blokowania Wylacz 1 Brak blokowania Wylacz 2 Brak blokowania Wylacz 3 Brak blokowania Wylacz 4 Brak blokowania Opis: Kryterium pobudzenia automatyki SPZ Zakres: Kasow.zabezp. / Wylaczenia WYL Uwaga: Komórka widoczna tylko dla P143 Nr / 108 Opis: Wybór sposobu odmierzania Czasu powrotu Zakres: Brak zadzialania / Przy pob.zabezp. Opis: Czas trwania załączenia wyłącznika po przerwie beznapięciowej Zakres: s ; krok 0.01 s Opis: Czas blokowania SPZ po ręcznym załączeniu wyłącznika na zwarcie Zakres: s ; krok 0.01 s Opis: Kryterium blokowania SPZ po wyłączeniu w trakcie odmierzania czasu Czas powrotu Zakres: Brak blokowania / Blk.bezzwl.zab. Opis: Blokowanie SPZ w trybie nie automatycznym Zakres: Brak blokowania / Blk.bezzwl.zab. Opis: Blokowanie zabezpieczeń bezzwłocznych w trybie nie automatycznym Zakres: Brak blokowania / Blk.bezzwl.zab. Uwaga: Komórka widoczna w przypadku załączenia opcji Blk.bezzwl.zab w komórce Tryb nie-auto Opis: Wybór trybu blokowania SPZ po ręcznym załączeniu na zwarcie Zakres: Brak blokowania / Blk.bezzwl.zab. Uwaga: Komórka widoczna tylko dla P143 Opis: Blokowanie zabezp. fazowych po wyłączeniu w pierwszym cyklu SPZ Zakres: Brak blokowania / Blk.bezzwl.zab. Opis: Blokowanie zabezp. fazowych po wyłączeniu w drugim cyklu SPZ Zakres: Brak blokowania / Blk.bezzwl.zab. Opis: Blokowanie zabezp. fazowych po wyłączeniu w trzecim cyklu SPZ Zakres: Brak blokowania / Blk.bezzwl.zab. Opis: Blokowanie zabezp. fazowych po wyłączeniu w czwartym cyklu SPZ Zakres: Brak blokowania / Blk.bezzwl.zab. Wylacz 5 Opis: Blokowanie zabezp. fazowych po wyłączeniu w piątym cyklu SPZ Brak blokowania Zakres: Brak blokowania / Blk.bezzwl.zab. Poniższe komórki widoczne tylko dla P143 Wylacz 1 od Ioc Brak blokowania Wylacz 2 od Ioc Brak blokowania Wylacz 3 od Ioc Brak blokowania Wylacz 4 od Ioc Brak blokowania Wylacz 5 od Ioc Brak blokowania R.zal.na zwar. Blokowanie Opis: Blokowanie zabezp. ziemnozwarciowego po wyłączeniu w pierwszym cyklu SPZ Zakres: Brak blokowania / Blk.bezzwl.zab. Opis: Blokowanie zabezp. ziemnozwarciowego po wyłączeniu w drugim cyklu SPZ Zakres: Brak blokowania / Blk.bezzwl.zab. Opis: Blokowanie zabezp. ziemnozwarciowego po wyłączeniu w trzecim cyklu SPZ Zakres: Brak blokowania / Blk.bezzwl.zab. Opis: Blokowanie zabezp. ziemnozwarciowego po wyłączeniu w czwartym cyklu SPZ Zakres: Brak blokowania / Blk.bezzwl.zab. Opis: Blokowanie zabezp. ziemnozwarciowego po wyłączeniu w piątym cyklu SPZ Zakres: Brak blokowania / Blk.bezzwl.zab. Opis: Blokowanie SPZ po ręcznym załączeniu wyłącznika na zwarcie Zakres: Blokowanie / Brak blokowania

50 SPZ wyl. nieakt. Brak blokowania Blok.kasow.przez Interface uzyt. SPZ od recz.zal. Zablokowanie Czas kont.synch s Opis: Blokowanie wyłączenia w trybie nie automatycznym Zakres: Blokowanie / Brak blokowania Opis: Kryterium kasowania blokady SPZ Zakres: Interface uzyt. / Wybor nie-aut. Opis: Blokowanie SPZ od ręcznego załączenia na zwarcie Zakres: Zablokowanie / Zalaczone Opis: Czas kontroli synchronizmu Zakres: s ; krok 0.01 s Komórki wspólne dla P142 i P143 INICJACJA SPZ Opis: Kryteria pobudzające automatykę SPZ Uwaga: Poniższe komórki widoczne będą tylko wtedy, gdy dana funkcja zabezpieczeniowa załączona będzie do pracy w odpowiedniej kolumnie I>1 Inic.zadzial.SPZ Io1>1 Inic.zadzial.SPZ Io2>1 Brak dzialania Ioc>1 Brak dzialania Zabezp.zewn. Brak dzialania YN> Brak dzialania GN> Brak dzialania BN> Brak dzialania KONTROLA SYSTEMU Opis: Pobudzenie SPZ od zabezpieczenia fazowego I>1 Zakres: Inic.zadzial.SPZ / Brak dzialania Uwaga: Tożsame komórki dla zabezpieczeń fazowych I>2, I>3 oraz I>4 Opis: Pobudzenie SPZ od zabezpieczenia ziemnozwarciowego Io1>1 Zakres: Inic.zadzial.SPZ / Brak dzialania Uwaga: Tożsame komórki dla zabezpieczeń ziemnozwarciowych Io1>2, Io1>3 oraz Io1>4 Opis: Pobudzenie SPZ od zabezpieczenia ziemnozwarciowego Io2>1 Zakres: Inic.zadzial.SPZ / Brak dzialania Uwaga: Tożsame komórki dla zabezpieczeń ziemnozwarciowych Io2>2, Io2>3, Io2>4 Opis: Pobudzenie SPZ od czułego zabezpieczenia ziemnozwarciowego Ioc>1 Zakres: Inic.zadzial.SPZ / Brak dzialania Uwaga: Tożsame komórki dla zabezpieczeń ziemnozwarciowych Ioc>2, Ioc>3, Ioc>4 Opis: Zakres: Inic.zadzial.SPZ / Brak dzialania Opis: Pobudzenie SPZ od zabezpieczenia admitancyjnego YN> Zakres: Inic.zadzial.SPZ / Brak dzialania Opis: Pobudzenie SPZ od zabezpieczenia konduktancyjnego GN> Zakres: Inic.zadzial.SPZ / Brak dzialania Opis: Pobudzenie SPZ od zabezpieczenia susceptancyjnego BN> Zakres: Inic.zadzial.SPZ / Brak dzialania SPZ z ktr.synch. Odstawiony SPZ z ktr.syst. Odstawiony Czyn/bier ktr. Odstawiony Bez ktr.systemu Zalaczone Opis: Inicjacja SPZ następuje po sprawdzeniu warunków synchronizacji zgodnie z nastawą stopnia pierwszego KS1 Zakres: Zalaczone / Odstawione Opis: Inicjacja SPZ następuje po sprawdzeniu warunków synchronizacji zgodnie z nastawą stopnia drugiego KS2 Zakres: Zalaczone / Odstawione Opis: Sygnał DDB 460: Sprawdz.zalacz jest aktywny jeśli aktywny jest sygnał DDB 461: Obwody OK. Zakres: Zalaczone / Odstawione Opis: Inicjacja SPZ następuje bez sprawdzania warunków synchronizacji Zakres: Zalaczone / Odstawione Nr / 108

51 Ktr.syst. 1 cykl Zalaczone Opis: Warunki kontroli synchronizmu nie będą sprawdzane podczas pierwszego cyklu Zakres: Zalaczone / Odstawione Menu: OZNACZENIA WEJSC OZNACZENIA WEJSC Grupa 1 Wejscie opto 1 Opis: Opis wejścia cyfrowego nr 1 OPTO 1 Zakres: 16 znaków... Uwaga: Opis danego wejścia konfigurowany przez użytkownika w celu łatwej identyfikacji wejścia cyfrowego. Pozostałe komórki są tożsame Wejscie opto 16 OPTO 16 Opis: Opis wejścia cyfrowego nr 16 Zakres: 16 znaków Menu: OZNACZENIA WYJSC OZNACZENIA WYJSC Grupa 1 Przekaznik 1 RELAY 1 Przekaznik 14 RELAY 14 Opis: Opis wyjścia przekaźnikowego nr 1 Zakres: 16 znaków... Uwaga: Opis danego wyjścia konfigurowany przez użytkownika w celu łatwej identyfikacji wyjścia przekaźnikowego. Pozostałe komórki są tożsame Opis: Opis wyjścia przekaźnikowego nr 14 Zakres: 16 znaków Menu: OPIS STER. I/O OPIS STER. I/O Wejście ster. 1 Wejście ster. 1 Opis: Opis wejścia sterującego nr 1 Zakres: 16 znaków... Uwaga: Opis danego wyjścia konfigurowany przez użytkownika w celu łatwej identyfikacji wejścia sterującego. Pozostałe komórki są tożsame Wejście ster. 32 Wejście ster. 32 Opis: Opis wejścia sterującego nr 32 Zakres: 16 znaków DANE PSL Menu: DANE PSL Odn. PSL gr.1 P143???????15?? 03 Cze :27: ID. PSL gr Opis: Identyfikacja schematu PSL dla 1-ej grupy nastaw Zakres: Tylko do odczytu Opis: Data i czas ostatnie zmiany schematu PSL dla 1-ej grupy nastaw Zakres: Tylko do odczytu Opis: Unikalny numer schematu PSL, który jest zmieniany po każdej zmianie w logice PSL Zakres: Tylko do odczytu Nr / 108

52 Odn. PSL gr.4 P143???????15?? 03 Cze :27: ID. PSL gr Opis: Identyfikacja schematu PSL dla 4-ej grupy nastaw Zakres: Tylko do odczytu Opis: Data i czas ostatnie zmiany schematu PSL dla 4-ej grupy nastaw Zakres: Tylko do odczytu Opis: Unikalny numer schematu PSL, który jest zmieniany po każdej zmianie w logice PSL Zakres: Tylko do odczytu Nr / 108

53 4.4 Sygnalizacja alarmowa Nieprawidłowy stan pracy przekaźnika MiCOM P14x sygnalizowany jest poprzez wyświetlenie ekranu: Alarm/zaklocenie Wystepuje i migającą diodę ALARM. Ekran ten będzie widoczny tak długo, aż alarm lub zakłócenie nie zostanie potwierdzone i skasowane. Potwierdzenie sygnalizacji alarmowej polega na wciśnięciu klawisza w chwili, gdy wyświetlany jest ekran Alarmy/zakloc. Spowoduje to wyświetlenie pierwszego ekranu sygnalizacji alarmowej. W przypadku gdy przyczyn pobudzenia sygnalizacji jest więcej niż jedna można je kolejno przeglądać wciskając każdorazowo klawisz. Po obejrzeniu ostatniego ekranu dioda ALARM przestanie pulsować i zacznie świecić światłem ciągłym a na wyświetlaczu pojawi się ekran: Nacisnij C aby skasowac alarmy Aby skasować sygnalizację alarmową należy wcisnąć klawisz. Kasowanie sygnalizacji ostrzegawczej możliwe jest tylko po podaniu hasła poziomu pierwszego. W przypadku, gdy przyczyna alarmu ustała wciśnięcie klawisza spowoduje zgaszenie diody ALARM lub diody TRIP jeśli przyczyną pobudzenia sygnalizacji było wyłączenie, odwzbudzenie przekaźnika sygnalizacyjnego, jeśli taki został przyporządkowany do danego zdarzenia oraz powrót menu do ekranu domyślnego. Informacja o aktualnych stanach awaryjnych dostępna jest również w komórce Stan alarmów w kolumnie DANE SYSTEMOWE. Nr / 108

54 5 FUNKCJE ZABEZPIECZENIOWE Wszystkie funkcje zabezpieczeniowe można załączyć do pracy lub odstawić. Funkcje te można osobno skonfigurować w czterech grupach nastaw. W celu przejrzystego układu menu istnieje możliwość ukrycia funkcji niewykorzystywanych przez użytkownika. W tym celu w kolumnie KONFIGURACJA należy w komórce odnoszącej się do danej funkcji ustawić parametr Odstawione. Wówczas wszystkie parametry danego zabezpieczenia będą niewidoczne. Ukryć można również funkcje nie związane bezpośrednio z zabezpieczeniami takie jak: konfiguracja przekładni przekładników, parametry związane z rejestratorami, opisy wejść cyfrowych i wyjść przekaźnikowych itp. Uwaga: Jeśli dana funkcja będzie niewidoczna w menu należy sprawdzić czy jest ona załączona w kolumnie KONFIGURACJA 5.1 Zabezpieczenie zwarciowe Jest to najczęściej spotykany rodzaj zabezpieczania linii odpływowych, zasilających oraz szyn zbiorczych w sieciach przemysłowych i rozdzielczych. W przekaźnikach P14x możliwe są do nastawy cztery stopnie zabezpieczenia nadprądowego bezkierunkowego lub kierunkowego, z możliwością skonfigurowania w każdym niezależnej zwłoki czasowej. Pierwsze dwa stopnie można ustawić jako zwłoczne niezależne (DT) lub zależne (IDMT). Trzeci i czwarty stopień dostępny wyłącznie z niezależną zwłoką czasową. Poprzez kombinację czasów zwłoki lub wartości progowych prądów, możliwe jest zastosowanie tych przekaźników w układach lokalnej rezerwy wyłącznikowej. Stopniowanie za pomocą wartości progowych prądów możliwe jest tylko tam, gdzie występuje znaczna różnica w poziomie zakłócenia pomiędzy dwoma różnymi przekaźnikami. W przypadku stopniowania za pomocą zwłok czasowych (uwzględnienie odległości przekaźnika od źródła zakłócenia w danej konfiguracji) najczęściej stosuje się charakterystyki zależne IDMT. Przekaźniki P14x umożliwiają wybór charakterystyk zależnych spośród 9 dostępnych zgodnych ze standardami IEC, IEEE oraz US. Czas działania zabezpieczenia zależnego opisany jest poniższą zależnością: K t = T + L α I 1 I > 1 gdzie: t czas działania T współczynnik I prąd zmierzony I>1 prąd nastawiony α stała K stała L stała dla charakterystyk ANSI/IEEE (dla krzywych IEC L=0) Nr / 108

55 Rodzaj charakterystyki Standard K α L Standard Inverse IEC Very Inverse IEC Extremely Inverse IEC Long Time Inverse UK Rectiefier UK ,6 0 Moderately Inverse IEEE Very Inverse IEEE Extremely Inverse IEEE Inverse US-C Short Time Inverse US-C Współczynnik T użyty we wzorze przyjmuje w zależności od standardu charakterystyki prądowoczasowej nazwę: TMS (standard IEC, IEEE, UK) lub TD (standard US) Czas podtrzymania Pierwsze dwa stopnie zabezpieczenia nadprądowego mają możliwość edycji czasu podtrzymania w granicach od zera do wartości nastawionego czasu zwłoki wg charakterystyki niezależnej. Z chwilą pobudzenia kryterium nadprądowego zostaje uruchomiona zwłoka czasowa. Jeśli w czasie jej odliczania pobudzenie zaniknie - uruchamiana jest kolejna zwłoka czasowa: czas podtrzymania. Jeśli przed jej upływem zabezpieczenie pobudzi się ponownie, odliczanie czasu zwłoki zadziałania zabezpieczenia jest kontynuowane od momentu zaniku przyczyny pobudzenia. Nastawa czasu podtrzymania różna od zera powoduje, że przez ten nastawiony czas, przy zaniku pobudzenia, licznik czasu zwłoki będzie zatrzymywany ale nie będzie kasowany do zera i w przypadku ponownego pobudzenia zabezpieczenia, odliczanie czasu będzie kontynuowane od momentu, w którym licznik został zatrzymany. Typowym przykładem może być odstrojenie się od przypadkowych drgań zestyków w przypadku współpracy z nadprądowymi przekaźnikami elektromechanicznymi lub zakłócenie o charakterze nieciągłym (np. doziemne zwarcie łukowe). Nastawa czasu podtrzymania równa zeru powoduje, że po pobudzeniu zabezpieczenia i spadnięciu prądu poniżej 95 % wartości progowej, licznik czasu będzie kasowany do zera, (zabezpieczenie zostanie odwzbudzone). Spowoduje to wielokrotne resetowanie charakterystyki czasowej i uniemożliwi wyłączenie do chwili przejścia zakłócenia do postaci zwarcia ciągłego Kierunkowość zabezpieczenia W niektórych aplikacjach takich jak linie równoległe lub układy pierścieniowe, wymagane jest określenie kierunku zwarcia. wówczas zastosowanie ma nadprądowe zabezpieczenie fazowe kierunkowe, w które wyposażone są przekaźniki P14x. W przypadku zastosowania zabezpieczenia kierunkowego, polaryzowane jest ono napięciem międzyfazowym zgodnie z poniższą tabelą: Faza Prąd roboczy Napięcie polaryzacji L1 I 1 U BC L2 I 2 U CA L3 I 3 U AB Do prawidłowego skonfigurowania tego zabezpieczenia wymagane jest także określenie kąta charakterystycznego definiującego strefę działania. Przykładem zastosowania zabezpieczenia kierunkowego jest układ z pracującymi równolegle transformatorami przedstawiony na rys. 3 W przypadku wystąpienia zakłócenia (F), przy bezkierunkowych zabezpieczeniach nadprądowych R3 i R4 wyłączą obydwa zabezpieczenia pozbawiając szynę 11 kv napięcia. Aby zapobiec takiej sytuacji należy drugie stopnie zabezpieczeń R3 i R4 skonfigurować jako kierunkowe, koordynując Nr / 108

56 ich nastawy z bezkierunkowymi zabezpieczeniami R1 i R2 Pierwsze stopnie zabezpieczeń R3 i R4 Rys. 6 Typowy układ zasilający z dwoma pracującymi równolegle transformatorami należy nastawić jako bezkierunkowe z relatywną zwłoka czasową względem zabezpieczeń w polach odpływowych R5. W szczególnych przypadkach, gdy zakłócenie ma miejsce bardzo blisko przekaźnika, napięcie w zwartej fazie może spaść do zera. Dla zwarć trójfazowych dotyczy to napięcia we wszystkich 3 fazach. Wówczas brak jest napięcia polaryzacji. P14x zabezpiecza się na taką ewentualność zapisując do pamięci wartości napięć w okresie 3,2 s poprzedzającym wystąpienie zakłócenia. Pozwala to na zadziałanie zabezpieczenia kierunkowego w najbardziej niekorzystnych warunkach pracy. Zabezpieczenie zwarciowe można blokować w komórce Blokowanie I>. Ustawienie bitu 1 dla opcji SPZ blokuje... spowoduje zablokowanie danego stopnia zabezpieczenia po wykonaniu pełnego cyklu SPZ. Ustawienie bitu 1 dla opcji :KONap Blk... spowoduje zablokowanie danego stopnia zabezpieczenia po wykryciu niesprawności przez układ kontroli obwodów napięciowych. W przypadku odległych zwarć pobudzenie zabezpieczenia nadprądowego może nie nastąpić. Aby umożliwić działanie tego zabezpieczenia można załączyć funkcję zależną od napięcia Funkcja kui>. Jeśli funkcja ta jest załączona, nastawy pierwszych dwóch stopni zabezpieczenia zwarciowego będą modyfikowane z chwilą przekroczenia przez napięcie wartości nastawionej Nastawa U< KUI>. Modyfikacja polega na przeliczeniu nastawionych wartości progowych prądu działania przez współczynnik ustawiany w komórce Nastawa k KUI>. Nr / 108

57 5.2 Zabezpieczenie przeciążeniowe Wszystkie przekaźniki wyposażone są w zabezpieczenie przeciążeniowe mające na celu skuteczną ochronę zabezpieczanych obiektów przed przegrzaniem i zniszczeniem izolacji wskutek jej zwiększonej temperatury. Dwustopniowe zabezpieczenie przeciążeniowe oparte jest o pomiar prądów fazowych i zrealizowane jako zwłoczne. Zwłoka czasowa obliczana jest na podstawie modelu cieplnego. Wartość obciążenia cieplnego kabli lub transformatorów jest funkcją kwadratu prądu obciążenia. Do obliczeń przyjmowana jest maksymalna wartość prądu w danej fazie. Sygnalizacja ostrzegawcza uruchamiana jest po przekroczeniu przez obciążenie cieplne nastawionej wartości obciążenia alarmowego (komórka Up.przec.ciepl.). W przypadku przekroczenia wartości nastawionego maksymalnego prądu obciążenia Wyl.przec.ciepl. nastąpi wyłączenie chronionego urządzenia. W zależności od aplikacji zabezpieczenie to może być skonfigurowane do pracy z jedną lub dwoma stałymi czasowymi. Wyboru tego dokonuje się w komórce Liczba stalych. Charakterystyka z jedną stałą czasową wykorzystywana jest do ochrony kabli, suchych transformatorów lub baterii kondensatorów i opisana jest zależnością: t exp = Te I 2 I ( k Im ax) 2 Ip 2 2 gdzie: t Te I Imax k Ip czas do wyłączenia stała czasowa nagrzewania największy prąd w fazie prąd pełnego obciążenia współczynnik bezpieczeństwa początkowa wartość prądu obciążenia dla stanu ustalonego przed przeciążeniem Czas wyłączenia zależy nie tylko od aktualnej wartości płynącego prądu obciążenia, ale także od wartości prądu jaki płynął w kontrolowanym obwodzie przed przeciążeniem (stan zimny i gorący ). Charakterystyka z dwoma stałymi czasowymi używana jest do ochrony transformatorów olejowych chłodzonych powietrzem. Model cieplny jest podobny do modelu z jedną stałą czasową: ( k Im ax) 2 t t I 0.4 exp exp = 2 Te1 Te2 I Ip gdzie: Te1 stała nagrzewania i chłodzenia dla uzwojeń Te2 stała nagrzewania i chłodzenia dla oleju Aktualny stan obciążenia cieplnego wizualizowany jest w kolumnie POMIARY 3. Obciążenie cieplne może być skasowane z poziomu wejścia cyfrowego (także kolumna POMIARY 3) po wcześniejszym przyporządkowaniu takiej opcji w logice PSL. Typowe wartości stałych czasowych podane są w poniższych tabelach. Jednostką stałej czasowej jest minuta. 2 2 Nr / 108

58 Kable w izolacji papierowej i polwinitowej Inne obiekty Przekrój [mm 2 ] 6-11 kv 22 kv 40 kv Stała czasowa Uwagi Suchy transformator Moc < 400 kva Moc kva Dławik powietrzny 40 Bateria kondensatorów 10 Linia napowietrzna 10 Przekrój 100 mm 2 Cu lub 150 mm 2 Al Szyny zbiorcze 60 Dla transformatorów olejowych typowe wartości stałych czasowych wynoszą: Stała czasowa 1 Stała czasowa 2 Uwagi Transformator olejowy 5 min 120 min Moc kva 5.3 Zabezpieczenie ziemnozwarciowe Przekaźniki serii P14x posiadają 5 oddzielnych wejść prądowych 3 do pomiaru prądów fazowych, które służyć mogą także do pomiaru prądu z układu Holmgreena, 1 do współpracy z przekładnikiem Ferrantiego oraz 1 dedykowane do współpracy z zabezpieczeniem ograniczonym Standardowe zabezpieczenie nadprądowe P14x umożliwia konfigurację dwóch niezależnych funkcji zabezpieczenia ziemnozwarciowego (kolumny Z.ZIEMNOZW.1 oraz Z.ZIEMNOZW.2). Oba zabezpieczenia zrealizowane są jako czterostopniowe, przy czym każdy stopień można konfigurować oddzielnie jako zabezpieczenie kierunkowe lub bezkierunkowe. W pierwszych dwóch stopniach można dokonać wyboru pomiędzy charakterystyką niezależną DT i zależną IDMT. Trzeci i czwarty stopień posiada wyłącznie charakterystykę niezależną DT. Dostępna charakterystyka zależna oznaczona jako IDG dedykowana jest na rynek szwedzki. Podobnie jak w zabezpieczeniu zwarciowym pierwsze dwa stopnie zabezpieczenia ziemnozwarciowego mają możliwość edycji czasu podtrzymania treset w granicach od zera do wartości nastawionego czasu zwłoki wg charakterystyki niezależnej. Z chwilą pobudzenia kryterium nadprądowego zostaje uruchomiona zwłoka czasowa. Jeśli w czasie jej odliczania pobudzenie zaniknie - uruchamiana jest kolejna zwłoka czasowa: czas podtrzymania. Jeśli przed jej upływem zabezpieczenie pobudzi się ponownie, odliczanie czasu zwłoki zadziałania zabezpieczenia jest kontynuowane od momentu zaniku przyczyny pobudzenia. Nastawy kolumny Z.ZIEMNOZW.1 dotyczą wartości prądów zmierzonych bezpośrednio z systemu, natomiast kolumny Z.ZIEMNOZW.2 prądu ziemnozwarciowego wyliczonego ze zmierzonych prądów fazowych. Nr / 108

59 Za blokowanie działania zabezpieczenia ziemnozwarciowego odpowiedzialna jest komórka Blokowanie Io1>. Ustawienie bitu 1 dla opcji SPZ blokuje... spowoduje zablokowanie danego stopnia zabezpieczenia po wykonaniu pełnego cyklu SPZ. Ustawienie bitu 1 dla opcji :KONap Blk... spowoduje zablokowanie danego stopnia zabezpieczenia po wykryciu niesprawności przez układ kontroli obwodów napięciowych Kierunkowość zabezpieczenia Wszystkie 4 stopnie zabezpieczenia ziemnozwarciowego mogą zostać skonfigurowane jako kierunkowe. W przypadku zastosowania zabezpieczenia kierunkowego może być ono polaryzowane wg dwóch opcji: napięciem składowej zerowej lub składową przeciwną. W przypadku polaryzacji napięciem składowej zerowej, napięcie to jest wyliczane z doprowadzonych do przekaźnika napięć fazowych w układzie 3 przekładników. Aby zabezpieczenie zostało pobudzone, jego wartość musi przekroczyć nastawioną wielkość w komórce Io1> nastawa Uo (Io2> nastawa Uo). W niektórych aplikacjach wykorzystanie napięcia składowej zerowej może być problematyczne. W takich przypadkach polaryzacja odbywa się dzięki wykorzystaniu wielkości przeciwnej składowej symetrycznej. Metoda ta polega na porównywaniu wartości składowych przeciwnych napięcia i prądu.odpowiednie parametry progowe możliwe są do ustawienia wyłącznie dla funkcji ZIEMNOZWARCIOWE 1 (2) w komórkach Io1> nastawa U2 (Io2> nastawa U2) oraz Io1> nastawa Is2 (Io2> nastawa Is2). Metoda ta nie jest zalecana w sieciach kompensowanych Czułe zabezpieczenie ziemnozwarciowe Zabezpieczenie to ma zastosowanie w sieciach kompensowanych lub z izolowanym punktem zerowym transformatora. Podobnie jak oba standardowe zabezpieczenia ziemnozwarciowe, również i to wykorzystuje 4 stopnie, z których dwa pierwsze można skonfigurować jako pracujące z charakterystyką zależną. Wszystkie stopnie można ustawić jako kierunkowe lub bezkierunkowe. Wyboru rodzaju zabezpieczenia dokonuje się w komórce Opcje Ioc i Ioo. Ustawienia komórki Blokowanie Ioc> ma takie samo znaczenie jak dla zabezpieczeń standardowych. W przypadku zabezpieczenia kierunkowego dostępna jest jedynie polaryzacja napięciem składowej zerowej Zabezpieczenie zerowomocowe Zabezpieczenie zerowomocowe stosowane jest w układach z dławikami gaszącymi. Wyboru tego rodzaju zabezpieczenia dokonuje się w komórce Opcje Ioc i Ioo w kolumnie ZABEZP.Ioc i Ioo poprzez ustawienie opcji Czynnomocowe. Do zadziałania zabezpieczenia niezbędne jest przekroczenie wszystkich trzech wartości wielkości kryterialnych, które można nastawić w menu: prądu ziemnozwarciowego Ioc, napięcia składowej zerowej Uo oraz mocy zerowej Po. Wartość mocy zerowej Po obliczana jest z zależności: gdzie: Uo Io ϕ ϕc Po = 9* Uo* Io*cos( ϕ ϕc) napięcie składowej zerowej prąd składowej zerowej kąt pomiędzy napięciem polaryzującym, a prądem neutralnym kąt charakterystyczny Nr / 108

60 5.3.5 Ograniczone zabezpieczenie ziemnozwarciowe Zabezpieczenie to stosuje się w aplikacjach z transformatorem mocy. W przypadku zwarć wewnętrznych w uzwojeniach transformatora, amplituda prądu doziemnego może być ograniczona w zależności od procentowego udziału uzwojeń transformatora w zakłóceniu. Wyboru tego rodzaju zabezpieczenia dokonuje się w komórce Opcje Ioc i Ioo w kolumnie ZABEZP.Ioc i Ioo. P14x daje możliwość wyboru dwóch metod zabezpieczenia ziemnozwarciowego ograniczonego: nisko- i wysokoimpedancyjnej. Metoda wysoko- i niskoimpedancyjna stosowana jest w układach z uziemionym punktem zerowym transformatora (rys.7). W przypadku ciężkich zwarć wewnętrznych przekładniki prądowe mogą nasycać się nierównomiernie generując prąd różnicowy. Nastawa prądu różnicowego Ioo> Id powoduje odstrojenie się od tych zmian i podwyższenie progu działania. Dla metody niskoimpedancyjnej próg działania zależy od wartości prądu hamującego Ioo> Ib zgodnie z charakterystyką przedstawioną na rys. 8. Współczynniki Ioo k1 oraz Ioo k2 określają nachylenie krzywych blokowania zabezpieczenia. Przekładniki prądowe Ioo Rezystor Rys. 7 Układ połączeń dla niskoimpedancyjnego zabezpieczenia ziemnozwarciowego Nr / 108

61 Id Działanie Blokowanie Ib Rys. 8 Charakterystyka działania niskoimpedancyjnego zabezpieczenia ziemnozwarciowego Zabezpieczenie ziemnozwarciowe wysokoimpedancyjne Ograniczone zabezpieczenie ziemnozwarciowe jest wysokoimpedancyjnym kryterium różnicowym, które porównuje wartości prądu składowej zerowej w punkcie zerowym transformatora oraz prądu składowej zerowej wyliczonej z prądów fazowych. Każda asymetria prądowa w strefie powoduje zwiększenie napięcia na zaciskach strony wtórnej przekładników prądowych, co z kolei powoduje pobudzenie wysokoimpedancyjnego zabezpieczenia ziemnozwarciowego. Algorytm taki jest bardzo czuły i pozwala wykrywać zakłócenia o niewielkiej wartości w sieciach kompensowanych z punktem zerowym transformatora uziemionym przez rezystor, który skutecznie ogranicza wartość prądu zakłóceniowego. Zabezpieczenie to może być także wykorzystane w sieciach z bezpośrednio uziemionym punktem zerowym transformatora. Zasada działania Najbardziej skrajnym przypadkiem do omówienia jest sytuacja, w której jeden z przekładników prądowych będzie całkowicie nasycony wskutek bliskiego zakłócenia. Napięcie w obwodzie poprzecznym wynosi: U R = I F (R CT + 2R L ) gdzie: I F : R CT : R L : maksymalny prąd zakłoceniowy po wtórnej stronie przekładnika prądowego rezystancja po wtórnej stronie przekładnika prądowego rezystancja pojedynczego przewodu od przekaźnika do przekładnika prądowego W szereg z przekaźnikiem może być użyty rezystor R ST w celu poprawy stabilizacji przekaźnika w przypadku zwarć wewnętrznych. Rezystor ogranicza wartość prądu rozruchowego do wartości mniejszej od I S. Nr / 108

62 U S = I S (R ST ) gdzie: I S : U S : nastawa przekaźnika napięcie stabilizacji Przekładnik nienasycony Przekładnik nasycony Zabezpieczany obwód Rys. 9 Zasada działania pomiaru prądu w gałęzi poprzecznej Ostateczny warunek stabilizacji zostanie osiągnięty gdy U S > k * I F (R CT + 2R L ) gdzie K jest współczynnikiem stabilizacji., który zależy od stosunku U K / U S, U K jest w tym przypadku napięciem dla przegięcia krzywej nasycenia przekładników prądowych. Dla uzyskania szybkiego wyłączenia dla zwarć wewnętrznych, punkt przegięcia U K musi być znacznie większy od napięcia U S. Odpowiedni stosunek obu napięć powinien wynosić 4 do 5. Współczynnik K wynosi dla P121, P122 oraz P123 odpowiednio: K = 1 dla U K / U S 16 K = 1,2 dla U K / U S > 16 Nr / 108

63 Wejście Io Rys. 10: Schemat połączeń dla aplikacji z wysokimpedancyjnym zabezpieczeniem ziemnozwarciowym. 5.4 Zabezpieczenie nadnapięciowe składowej zerowej Podczas normalnej pracy sieci w stanie bezawaryjnym, suma wektorowa napięć fazowych wynosi zero, a każde napięcie jest przesunięte względem siebie o kąt 120. Po wystąpieniu doziemienia rozkład geometryczny napięć fazowych ulega deformacji i pojawia się napięcie składowej zerowej, które jest wektorową sumą poszczególnych napięć fazowych. Napięcie to można otrzymać fizycznie stosując układ otwartego trójkąta po stronie wtórnej przekładników napięciowych. Zabezpieczenie nadnapięciowe składowej zerowej ma zastosowanie wszędzie tam, gdzie zastosowanie osobnych przekładników Ferrantiego dla każdego pola odpływowego nie jest wskazane (np. ze względów ekonomicznych). Zabezpieczenie to zrealizowane jest jako dwustopniowe, gdzie każdy stopień posiada oddzielny czas zwłoki. Stopień pierwszy zrealizowany jest zgodnie z charakterystyką zależną lub niezależną i może działać na sygnalizację ostrzegawczą, stopień drugi wyłącznie jako niezależny, może działać na wyłączenie. Czas działania pierwszego stopnia zdefiniowanego jako zależny opisany jest wzorem: t = TMS Uo 1 1 Uo > gdzie: t czas działania w sekundach TMS współczynnik Uo rzeczywiste napięcie składowej zerowej Uo>1 nastawa napięcia składowej zerowej Nr / 108

64 5.5 Zabezpieczenie podnapięciowe Zabezpieczenie to chroni linię odpływową przed spadkiem napięcia spowodowanym przez: zwiększone obciążenie systemu zwarcie w systemie zanik napięcia na szynach załączenie do systemu silnika indukcyjnego dużej mocy. Zabezpieczenie to zrealizowane jest jako dwustopniowe, gdzie każdy stopień posiada oddzielny czas zwłoki. Stopień pierwszy zrealizowany jest zgodnie z charakterystyką zależną lub niezależną. W komórce Tr.dzialania U< określa się sposób działania zabezpieczenia. Opcja Miedzyfazowy powoduje pobudzenie zabezpieczenia w przypadku przekroczenia wartości progowej napięcia jednocześnie we wszystkich 3 fazach. Opcja Fazowy powoduje pobudzenie zabezpieczenia w przypadku przekroczenia wartości progowej napięcia w dowolnej fazie. Poprzez załączenie opcji w komórce U<1 zanik f.blk oraz U<2 zanik f.blk istnieje możliwość blokowania działania zabezpieczenia podnapięciowego odpowiednio 1-go i 2-go stopnia podczas zaniku napięcia np. po otwarciu wyłącznika. Informacja o takim stanie może być podawana na jeden z przekaźników pomocniczych poprzez wewnętrzną logikę. Czas zwłoki zabezpieczenia zależnego opisany jest zależnością: TMS t = U < 1 U < 1 gdzie: t czas działania w sekundach TMS współczynnik U< napięcie zmierzone U<1 nastawa napięcia 5.6 Zabezpieczenie nadnapięciowe Wskutek zmniejszenia obciążenia sieci wartość napięcia może się zwiększyć niebezpiecznie narażając izolację kabli na uszkodzenie, jeśli w tych warunkach zawiodłyby urządzenia takie jak np. automatyczny przełącznik zaczepów transformatora. Podobnie jak w przypadku zabezpieczenia podnapięciowego - zabezpieczenie to zrealizowane jest jako dwustopniowe, gdzie każdy stopień posiada oddzielny czas zwłoki. Stopień pierwszy zrealizowany jest zgodnie z charakterystyką zależną lub niezależną z identyczną charakterystyką działania. Również dla tego zabezpieczenia ustala się jego sposób działania w komórce Tr.dzialania U> podobnie jak dla zabezpieczenia podnapięciowego. Czas działania pierwszego zabezpieczenia nadnapięciowego opisany jest wzorem: t = TMS U 1 1 U > gdzie: t czas działania w sekundach TMS współczynnik U rzeczywiste napięcie składowej zerowej U>1 nastawa napięcia składowej zerowej Nr / 108

65 5.7 Zabezpieczenie nadnapięciowe składowej przeciwnej Zabezpieczenie to chroni linie odpływowe obciążone silnikami przed skutkami przeciwnego wirowania faz napięcia linii zasilającej, mogącej spowodować wirowanie w przeciwnym do zamierzonego kierunku. Ma to szczególne znaczenie w przypadku, gdy silniki takie zasilają windy lub elewatory. W przypadku zakłócenia jak wyżej w napięciu zasilającym indukowana jest zawsze składowa przeciwna napięcia, która przy przeciwnym kierunku wirowania pola przyjmuje wartość 100% napięcia znamionowego. Zabezpieczenie nadnapięciowe składowej przeciwnej zrealizowane jest jako jednostopniowe, niezależne. 5.8 Zabezpieczenie od asymetrii zasilania i zaniku fazy Składowa przeciwna prądu generowana jest zawsze, gdy następuje niesymetria napięć fazowych. Taki stan ma miejsce w przypadku zwarć zarówno międzyfazowych, jak i doziemień. Zabezpieczenie to zrealizowane jest jako jednostopniowe, niezależne z możliwością określenia kierunkowości działania. W przypadku ustawienia zabezpieczenia jako kierunkowe wielkością polaryzującą jest napięcie składowej przeciwnej. Istnieje także możliwość zablokowania działania zabezpieczenia (komórka KONap Is2>) w przypadku wykrycia niesprawności przez układ kontroli obwodów napięciowych. Wykorzystanie zabezpieczenia od asymetrii zasilania: W niektórych aplikacjach prąd składowej zerowej może być nie wykryty np. dla zabezpieczeń nadprądowych ziemnozwarciowych w układach z transformatorem o konfiguracji trójkątgwiazda, po stronie gwiazdy. W takich układach składowa przeciwna prądu indukowana jest po obu stronach uzwojeń transformatora. W przypadku zabezpieczania maszyn wirujących zabezpieczonych bezpiecznikami, przerwa w jednej fazie spowodowana zadziałaniem bezpiecznika indukuje prąd obciążenia o 100% zawartości składowej przeciwnej. Powoduje to gwałtowne nagrzewanie zabezpieczanego urządzenia. W tym przypadku zabezpieczenie od asymetrii zasilania skutecznie rezerwuje pracę zabezpieczenia przeciążeniowego. 5.9 Zabezpieczenie nadprądowe z kontrolą napięcia Funkcja ta może być wykorzystana do zabezpieczania długich linii, w których detekcja zwarć międzyfazowych wykorzystująca klasyczne metody może sprawiać problemy.ze względu na ograniczenie czułości zabezpieczenia. Z tego względu wykorzystuje się zjawisko spadku napięcia w systemie w czasie trwania zakłócenia. Jeśli wartość pradu zwarciowego widziana z zacisków przekaźnika jest mniejsza od wartości nastawionej, czułość tego zabezpieczenia może zostać zwiekszona poprzez dodatkowa kontrolę wartości napięcia. Funkcja kontroli napięcia może być uaktywniana dla pierwszych 2 stopni zabezpieczenia nadprądowego. Po przekroczeniu nastawy parametru progowego Nastawa U< KUI>, wartość progowa nastawy prądowej zostanie zmodyfikowana zgodnie z nastawą współczynnika Nastawa k KUI>. Wyboru funkcji zabezpieczeniowych, które maja współpracować z kontrolą napieciową dokonuje użytkownik w komórce Funkcja KUI> Zabezpieczenia częstotliwościowe Kiedy pojemność sieci zasilającej nagle maleje lub drastycznie wzrasta obciążenie - częstotliwość systemu ma tendencje do zmian. Przekaźniki P14x wyposażone są w czterostopniowe zabezpieczenie podczęstotliwościowe oraz dwustopniowe zabezpieczenie nadczęstotliwościowe. Każdy stopień posiada oddzielnie nastawiany czas zwłoki. Stopnie podczęstotliwościowe mogą być opcjonalnie blokowane w przypadku otwarcia wyłącznika (komórka Blokowanie F<). Nr / 108

66 5.11 Zabezpieczenie admitancyjne Zabezpieczenia admitancyjne zostały skonstruowane do selektywnego wyłączania zwarć doziemnych w sieciach z małym pradem doziemnym: - sieci z cewką Petersena - sieci izolowanej - sieci uziemionej przez rezystor. Ich przewaga w stosunku do zabezpieczeń kierunkowych oraz mocowych w tych sieciach jest szczególnie widoczna podczas stanów przejściowych (np. zwarć z łukiem przerywanym). Zabezpieczenia admitancyjne są mniej wrażliwe na uchyby kątowe przekładników. W przekaźnikach P14x wykorzystuje się 3 stopnie: admitancyjne bezkierunkowe konduktancyjne bezkierunkowe lub kierunkowe susceptancyjne bezkierunkowe lub kierunkowe Kryterium działania wszystkich stopni opiera się o pomiar prądu doziemnego, który może być doprowadzony z przekładnika Ferrantiego lub wyliczony z prądów fazowych (Typ przekl. I). W komórce Korekcja kata istnieje możliwość skorygowania błędu kątowego wnoszonego przez przekładnik Ferrantiego. Wszystkie stopnie mogą być blokowane poprzez sygnał z wejścia binarnego. Mogą także inicjować bieg automatyki SPZ. Każdy stopień konfiguruje się za pomocą dwóch parametrów czasowych: czasu zwłoki działania np. Czas zwloki tyn> oraz czasu odpadu np. YN> treset Zabezpieczenie admitancyjne Zabezpieczenie YN> (YN=IN/UN) stosuje się w sieciach: - izolowanej - uziemionej przez rezystor - z cewką Petersena (jako zabezpieczenie rezerwowe w stosunku do GN>) Sposób nastawienia zabezpieczenia jest identyczny jak dla zabezpieczeń nadprądowych (zakładając zwarcie metaliczne), z tym, że jeżeli spełni się warunki działania dla zwarcia metalicznego, to czułość działania jest ograniczona jedynie progiem rozruchowym Uo (komórka Nastawa Uo). Działanie Nr / 108

67 Zabezpieczenie konduktancyjne Zabezpieczenie GN> jest dedykowane do następujących typów sieci: - z cewką Petersena - uziemionej przez rezystor Działanie Działanie Działanie Działanie Konduktancyjne Kierunkowość do przodu Konduktancyjne Kierunkowość tyłu Konduktancyjne Bezkierunkowe Standardową aplikacją w obu typach sieci jest wykorzystanie charakterystyki bezkierunkowej co daje przewagę nad zabezpieczeniami kierunkowymi. Charakterystykę bezkierunkową można stosować wyjątkowo w przypadku zabezpieczania linii o bardzo dużej pojemności (możliwość powstania prądów uchybowych o znacznej wartości). Stosowanie charakterystyki kierunkowej GN> likwiduje zaletę brak konieczności sprawdzania kierunkowości podczas uruchomienia przekaźnika. GN= IN effective /UN= 1/RN gdzie: RN wartość rezystancji na zaciskach przekaźnika rezystora wymuszającego przepływ prądu doziemnego na zaciskach przekaźnika. IN effective składowa czynna prądu ziemnozwarciowego na zaciskach przekaźnika Najczęściej nastawa fabryczna jest nastawą dostateczną, jednak należy sprawdzić czy jest spełniony warunek: GN < 0.67/RN Dla otrzymania selektywności wyłączeń oraz możliwości stosowania charakterystyki bezkierunkowej w sieci z cewką Petersena należy spełnić warunek GN > 0.4/RN. W sieci uziemionej przez rezystor nie należy nastawiać zabezpieczenia poniżej 0.8mS (Ioc) oraz 2mS (Io). Czułość działania zabezpieczenia zależy wyłącznie od progu rozruchowego UN>. W związku z dużą selektywnością działania w zakładach energetycznych w Polsce zabezpieczenie GN> jest standardowo nastawiane na wyłącz w sieci z cewką Petersena. Nielicznie istniejące zabezpieczenia kierunkowe czynnomocowe w tej sieci nastawiane są na sygnalizację. W sieci uziemionej przez rezystor w Polsce jest to główne zabezpieczenie, jednak ze względu na możliwość wystąpienia zakłóceń w obwodach pomiarowych UN oprócz GN> stosuje się rezerwowe zabezpieczenie nadprądowe IN>. Nr / 108

68 Zabezpieczenie susceptancyjne Zabezpieczenie susceptancyjne BN jest stosowane w sieciach izolowanych, w celu lepszej selektywności dla zwarć z łukiem przerywanym, które w tej sieci występują. Działanie Działanie Działanie Działanie Susceptancyjne Kierunkowość do przodu BN=IN reactive /UN Susceptancyjne Kierunkowość tyłu Susceptancyjne Bezkierunkowe gdzie: IN reactive składowa bierna prądu ziemnozwarciowego na zaciskach przekaźnika UN napięcie na zaciskach przekaźnika Nastawa powinna być tak dobrana aby zapewnić warunki działania przy zwarciu metalicznym: BN < 0.67/(X CMIN -X CW ) Gdzie: X CMIN minimalna wartość całkowite reaktancji pojemnościowej sieci widziana na zaciskach przekaźnika X CW reaktancja pojemnościowa zabezpieczanego odcinka widziana na zaciskach przekaźnika Uwaga: Wszystkie powyższe wartości powinny być przeliczone na strony wtórne przekładników. Nr / 108

69 6 AUTOMATYKI 6.1 SPZ W automatykę SPZ wyposażone są tylko przekaźniki P142 i P143. Z praktyki wynika, że ok. 80% zwarć na liniach napowietrznych ma charakter przemijający. W celu zmniejszenia do minimum kosztów związanych z przerwą w doprowadzeniu do odbiorcy energii elektrycznej i ograniczeniu wyjazdów brygad służb eksploatacji (ręczne załączenie łączników) stosuje się automatykę SPZ. Zastosowana automatyka SPZ jest czterokrotna, co oznacza, że umożliwia wykonanie 4 cykli łączeniowych otwórz-załącz. Liczbę cykli ustala się osobno dla zabezpieczenia nadprądowego fazowego i ziemnozwarciowego poprzez nastawę parametrów Liczba cykli oraz odpowiednio Liczba cykli Ioc. Możliwe jest stopniowanie poszczególnych czasów przerw baznapięciowych potrzebnych na regenerację systemu. Dzięki zainicjowaniu biegu SPZ poprzez pobudzenie zabezpieczenia nadprądowego, zwiększa się szansę na zgaszenie łuku i powtórne załączenie wyłącznika po upływie pierwszej przerwy beznapięciowej już na zdrową linię Sekwencja działania prąd Io> O Z O Z O Z O Z O definitywne In Tpb1 Tp Tpb2 Tp Tpb3 Tp Tpb4 Tp czas pobudzenie zabezpieczenia Rys. 12 Automatyka SPZ Po wykryciu zakłócenia przez zabezpieczenie nadprądowe odmierzana jest zwłoka czasowa tego zabezpieczenia i po jej upływie następuje pierwsze wyłączenie. Z chwilą wyłączenia uruchamiana jest automatyka SPZ. Po odmierzeniu pierwszego czasu przerwy beznapięciowej Tpb1 załączony zostaje próbnie wyłącznik na czas Tp (Czas powrotu). Jeśli w trakcie odmierzania czasu Tp zakłócenie nadal się utrzymuje, a nastawiona liczba cykli jest większa od 1 nastąpi ponowne wyłączenie trwające nastawiony czas Tpb2, po którym SPZ ponownie załączy linię. Czasy przerw beznapięciowych mogą mieć różne wartości, natomiast czas ponownego załączenia Tp ma wartość zawsze tą samą dla wszystkich cykli. Większość wyłączników przystosowana jest do cyklu SPZ W-Z-W. W związku z tym, aby możliwe było ponowne załączenie, wymagana jest informacja o gotowości wyłącznika do takiego załączenia poprzez sygnał kontroli nazbrojenia napędu. Nr / 108

70 Po przyporządkowaniu do jednego z wejść cyfrowych funkcji DDB 230: Wylacznik OK, przekaźnik kontrolował będzie stan nazbrojenia i do chwili braku pobudzenia tego wejścia nie zezwoli na ponowne załączenie. Z chwilą rozpoczęcia odmierzania czasu przerwy beznapięciowej zostanie uruchomiona zwłoka czasowa Czas zbroj WYL. w czasie której P143 oczekiwał będzie na zmianę stanu wejścia cyfrowego. Jeśli w zadanym czasie wejście cyfrowe nie zostanie pobudzone (napęd nienazbrojony) automatyka SPZ zakończy swój bieg Tryb działania Automatyka SPZ może pracować w następujących trybach: Automatyczny SPZ aktywny Nie automatyczny SPZ odstawiony wybrane funkcje zabezpieczeniowe są blokowane Linia aktywna SPZ odstawiony wybrane funkcje zabezpieczeniowe nie są blokowane W komórce Wybor trybu SPZ konfiguruje się następujące parametry: Tryb Tryb auto Tryb nast. opto Opis Parametr daje mozliwiść wyboru opcji Automatyczny / Nie automatyczny w komórce Telemech SPZ kolumna USTAW.WYLACZNIKA Jeśli wejście cyfrowe DDB 241: Tryb autom. jest w stanie wysokim SPZ jest aktywny, jeśli to wejście cyfrowe jest w stanie niskim SPZ jest odstawione, a pobudzenia funkcji zabezpieczeniowych będą blokowane Tryb nast. uzytk. Jeśli wejście cyfrowe DDB 242: Tryb telekontr. jest w stanie wysokim wyboru trybu dokonuje się poprzez ustawienie odpowiedniej opcji w komórce Telemech SPZ kolumna USTAW.WYLACZNIKA Tryb nast. puls. Jeśli wejście cyfrowe DDB 242: Tryb telekontr. jest w stanie wysokim tryb działania SPZ przełączany jest pomiędzy Automatyczny / Nie automatyczny Uwaga: Tryb Linia aktywna (pobudzone wejście cyfrowe DDB 240: Tryb linia aktyw.) jest nadrzędny wobec pozostałych trybów bez względu na aktywne nastawy w menu oraz pobudzone wejście DDB 242: Tryb telekontr Inicjacja biegu SPZ Rozpoczęcie biegu automatyki SPZ powoduje, w zależności od nastawy parametru w komórce Kryt.pobudz.SPZ zadziałanie (opcja Wylaczenia ) lub odwzbudzenie się ( Odwzbudz.zabezp. ) pierwszych stopni zabezpieczeń nadprądowych fazowych, ziemnozwarciowych lub admitancyjnych. Funkcje te konfiguruje się w poszczególnych komórkach w podmenu INICJACJA SPZ. Ustawienie opcji Inic.zadzial.SPZ powoduje rozpoczęcie biegu SPZ po zadziałaniu danej funkcji zabezpieczeniowej. W przypadku wyboru opcji Brak dzialania, po wyłączeniu przez dane zabezpieczenie automatyka SPZ pozostanie nieaktywna. Bieg SPZ może być także zainicjowany przez sygnały zewnętrzne: DDB 439: SPZ OW zewn. DDB 440: SPZ pobudz. zewn. Nr / 108

71 KONFIGURACJA: SPZ Sygnał DDB Linia aktyw. Zalacz Odstaw SPZ załączony Wewnętrzny sygnał SPZ odstawiony Wewnętrzny sygnał Linia aktywna Tryb SPZ Tryb auto Tryb nast.opto Tryb nast.uzytk. Tryb nast.puls. Wewnętrzny sygnał Tryb nie autom. Wewnętrzny sygnał Tryb autom. Telemech SPZ Auto Nie uuto Wewnętrzny sygnał Pamięć trybu po zaniku zasilania Brak dzial. Impuls lub narastające zbocze TELE Sygnał DDB Auto Impuls lub narastające zbocze TELE Sygnał DDB Telekontr. Rys. 13 Logika trybów działania SPZ Blokowanie SPZ Bieg SPZ może być także zablokowany poprzez odpowiednią konfigurację w menu. Osobno dla zabezpieczeń fazowych i ziemnozwarciowych można ustalić, po którym cyklu SPZ zostanie zablokowany (komórki Wylacz 1... Wylacz 5 oraz Wylacz 1 od Ioc... Wylacz 5 od Ioc). SPZ może być także zablokowany w przypadku ręcznego załączenia wyłącznika na zwarcie. Jeśli SPZ ma być blokowany, należy w komórce R.zal.na zwar. ustawić opcję Blokowanie. Czas blokady w takiej sytuacji określa parametr Czas blok. SPZ.. Blokada SPZ może także nastapić wskutek przekroczenia liczby dopuszczalnych łączeń wyłącznika ustawionych w menu LB zadzial.wyl kolumna MONIT.WYLACZNIKA. W tym celu w komórce Tryb nie-auto należy ustawic opcję Blk.bezzwl.zab. Pozostałe możliwe przyczyny blokowania SPZ: ustawiona opcja Blk.bezzwl.zab. w komórce Blokowanie SPZ ustawiona opcja Blk.bezzwl.zab. w komórce Reczne zalacz wejście cyfrowe DDB 358: Blk.glowne zab. wejście cyfrowe DDB 359: Blk.zab.Ioc> Współpraca z systemem kontroli synchronizmu Przed pierwszym załączeniem może być załączona funkcja kontroli synchronizmu. Funkcja ta dotyczy wyłącznie P143 i aktywuje się ją w komórce KS SPZ bezposr. Przy załączonej opcji sprawdzane są warunki zgodności amplitudowej i fazowej napięć po dwóch stronach wyłącznika i jeśli w czasie Czas kont.synch. nie zostaną one spełnione SPZ zostanie zablokowany. Nr / 108

72 6.1.6 Blokowanie podczas ręcznego załączenia Aby zabezpieczyć się przed rozpoczęciem biegu SPZ po ręcznym załączeniu na zwarcie należy w komórce SPZ od recz.zal. ustawić opcję Zablokowanie. Wówczas po ręcznym załączeniu SPZ będzie blokowany przez nastawiony czas Czas blok. SPZ. tzn., że jeśli w tym czasie wybrana funkcja zabezpieczeniowa spowoduje wyłaczenie wyłącznika SPZ nie zostanie zainicjowany. Dla ustawionej opcji Zalaczone parametr Czas blok. SPZ jest ignorowany. Kasowanie blokady SPZ może odbywać się z wykorzystaniem jednej z poniższych metod: Metoda kasowania blokady SPZ Naciśnięcie klawisza C na panelu czołowym. Uwaga: czynność ta spowoduje skasowanie pozostałych aktywnych sygnałów alarmowych Komenda Kasowanie blk. w kolumnie USTAW WYLACZNIKA Poprzez wejście binarne DDB 237: Kasuj blokowanie Po załaczeniu wyłącznika jeśli w komórce Blok.kasow.przez (kolumna USTAW WYŁĄCZNIKA) ustawiono Zal.WYL Po wyborze trybu Nie automatyczny jeśli w komórce Blok.kasow.przez (kolumna SPZ) ustawiono Wybor nie-aut. Dostępność zawsze zawsze zawsze zgodnie z nastawą zgodnie z nastawą 6.2 Kontrola synchronizmu Funkcja ta dostępna jest wyłącznie dla P143 i zapobiega możliwemu uszkodzeniu urządzeń przyłączonych do linii odpływowych szyn SN w przypadku załączenia jej do systemu, w którym amplituda i przesunięcie kątowe napięć fazowych jest inna niż na szynach. W tym celu konieczne staje się kontrolowanie napięcia po obu stronach wyłącznika. W P143 przeznaczone są do tego wejścia analogowe C19 C20 C21 C22 oraz C23 C Wybór przekładników napięciowych P143 wyposażony jest w 3 wejścia pomiarowe napięć fazowych oraz 1 wejście do pomiaru napięcia referencyjnego. W zależności od układu sieci, przekładniki główne mogą być umiejscowione po stronie linii lub szyny (względem wyłącznika). Wyboru tego dokonuje się w komórce Lokalizacja g.pu w kolumnie PRZEKLADNIE. W tej samej kolumnie, w komórce Wejście K/S wybiera się rodzaj napięcia referencyjnego (fazowe lub międzyfazowe). \ Podstawowe zależności Kiedy funkcja kontroli synchronizmu jest załączona sprawdzane są jej stany logiczne na podstawie pomiarów obu napięć i odpowiednich nastaw w menu: Linia czynna Linia bierna Szyna czynna Szyna bierna Spr.synchr.1 OK Spr.synchr.2 OK Podział systemu jeśli moduł napięcia linii nie jest mniejszy od nastawy Nap.linii czynn. jeśli moduł napięcia linii jest mniejszy od nastawy Nap.linii biern. jeśli moduł napięcia szyny nie jest mniejszy od nastawy Nap.linii czynn. jeśli moduł napięcia szyny jest mniejszy od nastawy Nap.linii biern. jeśli załączony jest moduł KS1 Stan, napięcia linii i szyny mają status napięć czynnych i spełnione są wszystkjie warunki nastaw dla KS1 jeśli załączony jest moduł KS2 Stan, napięcia linii i szyny mają status napięć czynnych i spełnione są wszystkjie warunki nastaw dla KS2 jeśli załączony jest moduł PS Stan, napięcia linii i szyny mają status napięć czynnych i zmierzony kąt pomiędzy wektorami napięć jest większy od nastawy PS Kat fazowy Nr / 108

73 Wszystkie powyższe sygnały są dostępne w logice PSL. W większości przypadków jeśli zachodzi potrzeba kontroli synchronizmu wystarczy skonfigurować parametry modułu KS1. Moduły KS2 oraz PS mogą być pominięte. Moduły KS2 i PS mogą być załączone w sytuacji, gdy maksymalne dozwolone różnice częstotliwości i przesunięcia faz mogą się zmieniać w zależności od warunków pracy systemu. W takich przypadkach podczas wyłączania wyłącznika, warunki kontroli synchronizmu mogą być różne na początku i na końcu linii. Dzięki dwóm niezależnym grupom nastaw w menu można skutecznie reagować w takich sytuacjach Warunki kontroli synchronizmu Obydwa moduły KS1 oraz KS2 są identyczne pod względem dostępnych parametrów do nastawy. Aby funkcja wygenerowała sygnały zezwalające na załączenie wyłącznika (DDB 447 / DDB 448) musi być spełniony jednocześnie szereg czynników: funkcja musi być załączona w menu KONFIGURACJA moduły KS1 lub KS2 muszą być załączone w kolumnie KONTROLA SYSTEMU moduły KS1 lub KS2 muszą być załączone w logice PSL (DDB 450: KS1 Zalaczona / DDB 451: KS1 Zalaczona) kąt pomiędzy napięciami musi być mniejszy od nastawy KS1 Kat fazowy (KS2 Kat fazowy) (tylko dla KS2) wartość kąta przesuniecia musi się zmniejszać (dla kryterium KS1 nie ma to znaczenia wartość tego kąta musi być tylko mniejsza od nastawy) jeśli parametr KS1 Kontr.posl. (KS2 Kontr.posl.) ustawiony jest na Częstotliwość lub Czas + czestotl. maksymalna różnica pomiędzy częstotliwościami obu napięć pomiarowych musi być mniejsza od nastawionej w komórce KS1 Posl.czest. (KS2 Posl.czest.) jeśli parametr Blk.napiecia ustawiony jest na Wysokie napiecie / U< + U> / U> + roznica U / U> + U< + roznica U, wartości obydwu modułów napięć linii i szyny muszą być mniejsze od nastawy Niski poziom U jeśli parametr Blk.napiecia ustawiony jest na Niskie napiecie / U< + U> / U< + roznica U / U> + U< + roznica U, wartości obydwu modułów napięć linii i szyny muszą być większe od nastawy Wysoki poziom U jeśli parametr Blk.napiecia ustawiony jest na Roznica napiec / U> + roznica U / U< + roznica U / U> + U< + roznica U, różnica wartości obydwu modułów napięć linii i szyny musi być mniejsza od nastawy Roznica U jeśli parametr KS1 Kontr.posl. (KS2 Kontr.posl.) ustawiony jest na Czas lub Czas + czestotl. powyższe warunki muszą być spełnione w przeciągu czasu większego od nastawionego w komórce KS1 Czas posl. (KS2 Czas posl.) Aby funkcja PS (Podział systemu) wygenerowała sygnał zezwalający na załączenie wyłącznika musi być spełniony jednocześnie szereg czynników: funkcja musi być załączona w menu KONFIGURACJA moduł PS musi być załączony w kolumnie KONTROLA SYSTEMU moduł PS musi być załączony w logice PSL (DDB 452: PodzSyst.zalacz) napięcia linii i szyny muszą mieć status napięć czynnych kąt pomiędzy napięciami fazowymi musi być większy od nastawy PS Kat fazowy jeśli parametr PS Blok. U< jest załączony - wartości obydwu modułów napięć linii i szyny muszą być większe od nastawy PS U< powyższe warunki muszą być spełnione w przeciągu czasu większego od nastawionego w komórce PS Czas Nr / 108

74 KS2 Kat fazowy KS1 Kat fazowy U szyny U czynne U znamionowe Kierunek wirowania wektorów U linii U bierne PS Kat fazowy Rys. 14 Kluczowe parametry kontroli synchronizmu i podziału systemu 6.3 Lokalna Rezerwa Wyłącznikowa Układ LRW pozwala na wyłączenie zwarcia przez zabezpieczenie nadrzędne w przypadku, gdy z różnych przyczyn nie dojdzie do wyłączenia zwarcia w polu odpływowym. W P14x LRW można skonfigurować z dwoma zwłokami działania Czas LRW1 oraz Czas LRW2. Każdorazowo po wydanej przez dowolne zabezpieczenie komendzie otwierającej wyłącznik, uruchamiany jest czas zwłoki LRW1 i LRW2. Jeśli po odmierzeniu czasu LRW1 stan wyłącznika pozostanie zamknięty, pobudzany jest przekaźnik pomocniczy z przypisaną funkcją LRW powodujący wyłączenie wyłącznika zasilającego zwarte szyny. Po czasie LRW2 zostanie wysłany ponownie sygnał wyłączający rezerwując w ten sposób działanie pierwszego stopnia LRW. Komórka LRW reset umożliwia wybór sposobu kasowania kryterium LRW po jego pobudzeniu. Spośród dostępnych możliwe są: jednoczesna kontrola otwarcia wyłącznika i wartości prądu obciążenia opcja Otw.WYL & I< jednoczesna kontrola odwzbudzenia zabezpieczenia i wartości prądu obciążenia opcja Kas.zab & I< kontrola wartości prądu obciążenia opcja I< Minimalną wartość prądu do kryterium kasowania LRW określa się dla poszczególnych zabezpieczeń w komórkach podmenu Z.PODPRADOWE I<: Nastawa I<, Nastawa Io< oraz Nastawa Ioc<. Nr / 108

75 DDB 074 Wylaczenie Czas LRW1 DDB#227 Wyl. zewn. DDB 373 IA> Start DDB 374 IB> Start Funkcja LRW1 Odstawione Zalaczone DDB 353 LRW1 /OW DDB 375 IC> Start Czas LRW2 DDB 376 Io> Start DDB 269 Ioc1> OW DDB 270 Ioc2> OW Funkcja LRW2 Odstawione Zalaczone DDB 354 LRW2 /OW DDB 271 Ioc3> OW DDB 150 LRW /Up DDB 272 Ioc4> OW DDB 002 Zabezp /OW DDB 377 Ioc> /Up DDB 278 U<1 /OW DDB 282 U<2 /OW DDB 286 U>1 /OW DDB 290 U>2 /OW DDB 274 Uo>1 /OW DDB 275 Uo>2 /OW DDB 277 Us2> /OW DDB 424 f<1 /OW DDB 425 f<2 /OW DDB 426 f<3 /OW DDB 427 f<4 /OW DDB 428 f>1 /OW LRW reset Tylko I< Otw.WYL & I< Kas.zab. & I< LRW reset zewn. Tylko I< Otw.WYL & I< Kas.zab. & I< DDB 429 f>2 /OW DDB 380 Wsz.bierne DDB 227 Zewn /OW Rys. 11: Logika działania LRW Nr / 108

76 7 FUNKCJE KONTROLNO-DIAGNOSTYCZNE 7.1 Kontrola ciągłości obwodów napięciowych Podczas pracy przekaźnika może być kontrolowany na bieżąco stan obwodów napięciowych. Ewentualna przerwa może być spowodowana przepaleniem bezpieczników, zwarciem zewnętrznym itp. Dzięki zastosowanej kontroli możliwe jest wykrywania i sygnalizowanie następujących stanów awaryjnych: utrata jednej lub dwóch napięć fazowych utrata wszystkich 3 faz w stanie obciążenia nieobecność 3 faz podczas załączania linii Kryterium rozpoznającym taki stan awaryjny jest obecność w napięciu zasilającym składowej przeciwnej napięcia lub w prądzie obciążenia składowej przeciwnej prądu. Za wartości progowe przyjęto odpowiednio: U2 = 10 V (40 V dla przekaźników na napięcie znamionowe 380/440 V) oraz I2 = 0.05 do 0.5 In. Jest to parametr nastawiany w menu Blokada Is2>. W przypadku utraty 3 faz jednocześnie P14x sprawdza czy zmianie uległy również przebiegi prądów fazowych. Jeśli tak, świadczy to o zakłóceniu zewnętrznym. Jeśli natomiast przebiegi prądów nie uległy zmianie pobudzany jest układ kontroli ciągłości obwodów napięciowych. Kontrola prądów polega na nakładaniu na siebie przebiegów prądu obecnego i poprzedzającego go cyklu. Przy braku zakłócenia suma wektorowa tych przebiegów jest bliska zeru. Kasowanie kryterium może odbywać się na 2 sposoby: ręcznie (z menu lub zdalnie poprzez RS232/485) lub automatycznie po powrocie napięcia we wszystkich 3 fazach powyżej kryterium. 7.2 Kontrola ciągłości obwodów prądowych Przerwa w obwodach pomiaru prądu może powodować pojawienie się niebezpiecznego napięcia po wtórnej stronie przekładników prądowych. Stan taki wykrywa i sygnalizuje P14x. Kontrola ciągłości obwodów prądowych polega na porównaniu wyliczonej z pozostałych prądów fazowych wartości składowej zerowej i porównaniu jej do nastawionej wartości Nast.KOPrad Io>. Jednocześnie musi być spełniony warunek braku napięcia składowej zerowej (Blokada Uo<), który normalnie występuje przy doziemieniach. Przy zachowaniu powyższych warunków zostaje odmierzana zwłoka czasowa Cz.zwloki KOPrad, po odmierzeniu której może zostać pobudzona dioda LED oraz przekaźnik pomocniczy. Każdorazowo zostaje zatrzaśnięta informacja do rejestru zdarzeń oraz zablokowane działanie funkcji opartych o obliczoną wartość prądu Io (zabezpieczenie ziemnozwarciowe 2 lub uszkodzenie przewodu). W przypadku gdy nie da się oszacować wartości napięcia składowej zerowej podczas doziemienia, należy opcję tą zablokować umożliwiając w ten sposób działanie funkcji zabezpieczeniowych 7.3 Detekcja uszkodzonego przewodu Większość zwarć w systemie ma charakter doziemień jednej lub dwóch faz spowodowanych mechanicznymi uszkodzeniami kabla. Zwarcia takie mogą powodować również ptaki w przypadku linii napowietrznych. Uszkodzenia tego typu powodują pobudzenia kryteriów nadprądowych zabezpieczeń ziemnozwarciowych. Zakłócenia związane z uszkodzeniem przewodu (uszkodzenie bieguna wyłącznika lub przepalenie się wkładki bezpiecznikowej w fazie) nie wpływają na zwiększenie wartości mierzonych prądów; są natomiast przyczyną generowania składowej przeciwnej prądu, która jest wykrywana przez przekaźniki P14x. Nr / 108

77 W nieobciążonych liniach, wartość składowej przeciwnej prądu może być niewystarczająca do pobudzenia kryterium zabezpieczenia od asymetrii zasilania I2>. W takich sytuacjach właściwe jest zastosowanie kryterium logiki wykrywania uszkodzonego przewodu. W przekaźnikach P14x oprócz czasu zwłoki nastawia się także wartość progową będącą stosunkiem składowej przeciwnej prądu do składowej zgodnej. Taka forma kryterium pozwala na dokładniejsze odwzorowanie asymetrii w układzie poprzez uwzględnienie wartości bezwzględnej prądu asymetrii. W systemach ze skutecznie uziemionym punktem zerowym transformatora w jednym miejscu, stosunek I2/I1 w przypadku przerwy w jednej fazie wynosi 100%, ponieważ udział składowej zerowej w prądzie jest znikomy. W układach uziemionych wielokrotnie (zakładając równą impedancję systemu dla składowych zgodnej i przeciwnej) stosunek I2/I1 wynosi ok. 50%. Dzięki poniższym zależnościom możliwe jest oszacowanie I2/I1 w układach o różnych impedancjach dla poszczególnych składowych symetrycznych. I1f I 2 f I 2 f I1 f = = = Us ( Z 2 + Z0) Z1 Z 2 + Z1 Z0 + Z 2 Z0 Us Z0 Z1 Z 2 + Z1 Z0 + Z 2 Z0 Z0 Z0 + Z 2 gdzie: I1f składowa zgodna prądu I2f składowa przeciwna prądu Us napięcie systemu Z0 impedancja dla składowej zerowej Z1 impedancja dla składowej zgodnej Z2 impedancja dla składowej przeciwnej 7.4 Kontrola wyłącznika Sterowanie wyłącznikiem Sterowanie wyłącznikiem może odbywać się na 3 sposoby: lokalnie z menu przekaźnika (ZAL/WYL wylaczn - komórka widoczna tylko w przypadku, gdy w kolumnie USTAW.WYLACZNIKA komórka Wyl.kontr.przez zawiera składnik Lokalnie ) zdalnie z systemu nadrzędnego przez port RS485 poprzez pobudzenie wejścia cyfrowego Opcje sposobu sterowania nastawia się w kolumnie USTAW. WYLACZNIKA w komórce Wyl.kontr.przez. Komenda Wyłącz może być przeprowadzona tylko w przypadku, gdy stwierdzony będzie stan wyłącznika zamkniety. Alternatywnie komenda Zamknij może być wykonana tylko w przypadku gdy wyłącznik będzie otwarty. Do tego celu należy doprowadzic na wejścia cyfrowe sygnały We.st.WYL (52A) otwarty oraz We.st.WYL (52B) zamknięty i odpowiednio skonfigurować parametr nastawiany w komórce Wej.stan wylacz. w kolumnie USTAW WYŁĄCZNIKA. Jeśli zostanie tutaj wybrana opcja Brak nie będzie można sterować wyłącznikiem. Dodatkowo w komórkach Dl.impuls na ZAL oraz Dl.impuls na WYL konfigurować można długość impulsu działającego na zamknięcie / otwarcie wyłącznika. W komórce T zwl.zal. reczn. nastawia się czas zwłoki po wysłaniu komendy załącz z menu. Zwłoka ta ma umożliwić oddalenie się obsługi w bezpieczne miejsce od pola, w którym wykonywana będzie czynność zamykania wyłącznika. Nr / 108

78 Komórka Czas kont.synchr. określa czas zwłoki po ręcznym zamknięciu wyłącznika przy aktywnej opcji kontroli synchronizmu. Jeśli w tym czasie kryteria kontroli synchronizmu nie pozwalają na załączenie, komenda załączenia jest zablokowana i pobudzana jest sygnalizacja alarmowa. Każdorazowo przy próbie zamknięcia wyłącznika sprawdzany jest także stan nazbrojenia napędu. Jeśli od momentu wyłączenia wyłącznika przez określony w komórce Czas zbroj. WYL czas nie ulegnie zmianie stan położenia wyłącznika kontrolowany przez 2 wejścia cyfrowe załączenie wyłącznika zostanie zablokowane Sterowanie wyłącznikiem za pomocą klawiszy szybkiego dostępu Dzięki klawiszom szybkiego dostępu istnieje możliwość szybkiego uzyskania dostępu do sterowań bez konieczności szukania odpowiednich komend w menu DANE SYSTEMOWE. Jeśli użytkowniki wybierze opcję Otw. lub Zamkn. pojawią się dodatkowe okna, w których należy potwierdzić decyzję. Ekran domyślny MiCOM P14x HOTKEY ST.WYL Menu HOTKEY Wyłącznik zamknięty Wyłącznik otwarty Stan WYL ZAMKNIETY WYKONAJ WYL Otwar. Stan WYL OTWARTY WYKONAJ WYL Zamkn. WYKONAJ ZALACZ Otw. Wyj. Potw. Anuluj Wyj. Zamkn. Anuluj Potw. Anuluj Restart Rys. 15 Organizacja menu sterowania wyłącznikiem Jeśli wydana jest komenda otwierania wyłącznika, po jej wykonaniu pojawi się ekran z aktualnym stanem wyłącznika. Jeśli wydana jest komenda zamykania wyłącznika pojawi się ekran z belką postępu oraz dwoma dodatkowymi komendami: Anuluj i Restart. Po wykonaniu komendy pojawi się ekran z aktualnym stanem wyłącznika. Jeśli w ciągu 25 sekund operacja zamykania / otwierania nie zostanie potwierdzona, ekran zostanie przeładowany do stanu położenia wyłącznika. Jeśli przez następne 25 sekund nie zostanie podjeta żadna akcja, automatycznie zostanie załadowany ekran domyślny. Aby uchronić się przed przypadkowymi sterowaniami wyłącznikiem, klawisz St.WYL zostanie zablokowany na czas 10 sekund od momentu opuszczenia menu szybkiego dostępu Diagnostyka wyłącznika MiCOM P14x posiada szereg funkcji mających za zadanie diagnostykę poprawnej pracy wyłącznika. Wczesne ostrzeganie zmniejsza ryzyko awarii obwodu wykonawczego i przyczynia się do ekonomicznego tworzenia harmonogramu przeglądów wyłączników zainstalowanych w polach wraz z przekaźnikami MiCOM P14x. Nr / 108

79 W kolumnie MONIT.WYLACZNIKA zestawiono 4 funkcje diagnostyczne: Kontrola sumy prądów wyłączonych Alarm I^. Po załączeniu tej funkcji przekaźnik sumował będzie wartości prądów wyłączonych przez poszczególne bieguny wyłącznika. Wartości te dotyczą zarówno prądów roboczych, jak i zwarciowych. Po przekroczeniu w dowolnej fazie nastawionej wartości Nastawa I^ pobudzona zostanie sygnalizacja ostrzegawcza. Możliwa jest do wyboru konfiguracja wykładnika progu sumy prądów kumulowanych (Exp I^) umożliwiając zliczanie tych prądów również w kwadracie. Aktualny stan prądów wyłączonych w poszczególnych fazach dostępny jest w kolumnie PARAM.WYLACZNIKA. Istnieje także możliwość blokady załączenia wyłącznika po przekroczeniu przez wyłączone prądy wartości określonej w komórce Blokada I^. Kontrola całkowitej liczby zadziałań wyłącznika. Funkcja ta dotyczy przede wszystkim wyłączników olejowych, w których zbyt duża liczba wyłączeń może powodować obniżenie ich wytrzymałości dielektrycznej. Po przekroczeniu dopuszczalnej liczby wyłączeń nastawianej w komórce LB zadzial. WYL pobudzona zostanie sygnalizacja ostrzegawcza. Liczba wyłączeń dostępna jest w kolumnie PARAM.WYLACZNIKA w komórce Zadzialania WYL. Blokadę załączenia wyłącznika po przekroczeniu nastawionej liczby wyłączeń nastawia się w komórce Blk.od LB zadz. Kontrola czasu własnego wyłącznika. Starzejące się napędy wyłączników powodują zwiększenie czasu trwania operacji wyłączania. Poprzez kontrolę tego czasu w komórce Czas wlasny WYL istnieje możliwość ciągłego monitorowania stanu napędu wyłącznika. Czas własny wyłącznika zapisywany jest każdorazowo po operacji wyłączenia w komórce Czas pracy WYL w kolumnie PARAM.WYLACZNIKA. Również tutaj można zablokować ponowne załączenie wyłącznika po przekroczeniu nastawionego czasu Czas blk. WYL. Kontrola następujących po sobie szybkich wyłączeń. Operacje takie mogą spowodować pogorszenie własności łączeniowych wyłącznika i jego szybsze zużycie. W komórkach LB szybk. wyl oraz Czas szybk. wyl. określa się odpowiednio liczbę dozwolonych szybkich wyłączeń oraz czas, w którym wyłączenia te będą zliczane. W kolumnie PARAM.WYLACZNIKA można wyzerować wszystkie liczniki poprzez ustawienie i zaakceptowanie parametru Tak w komórce Kasuj zarej.dane. Dodatkowo P14x umożliwia kontrolę stanu położenia wyłącznika. Dzięki logice PSL przyporządkować można dwom wejściom cyfrowym informację o stanie wyłącznika: 52A normalnie otwartym oraz 52B normalnie zamkniętym. Przy poprawnej pracy wyłącznika sygnały te powinny znajdować się w opozycji. O uszkodzeniu wyłącznika lub przewodów kontrolujących jego stan położenia świadczą pobudzone jednocześnie 2 wejścia cyfrowe (zwarcie) lub brak ich pobudzeń (przerwa). Po stwierdzeniu takiej sytuacji odmierzana zostaje 5s zwłoka czasowa i jeśli stan ten utrzymuje się nadal pobudzona zostaje sygnalizacja ostrzegawcza. Konfiguracji tej funkcji można dokonać w komórce Wej.stan wylacz. w kolumnie USTAW.WYLACZNIKA. Wybór opcji Brak powoduje zablokowanie funkcji kontroli stanu położenia wyłącznika sygnalizacja alarmowa nie będzie pobudzana. Opcja 52A powoduje pobudzenie sygnalizacji ostrzegawczej tylko w przypadku gdy po operacji zamknięcia wyłącznika stan wejścia 52A (wyłącznik otwarty) nie ulegnie zmianie (stan zamknięty przyjmowany jest w takim przypadku domyślnie). Podobnie opcja 52B spowoduje pobudzenie sygnalizacji po wyłączeniu przy braku zmiany na wejściu przyporządkowanym do kontroli stanu wyłącznika zamknięty. Opcja 52A i 52B kontroluje oba awaryjne stany jednocześnie. 7.5 Zimny start Funkcja zimnego startu polega na chwilowym zwiększeniu wartości nastaw progowych wybranych zabezpieczeń, które mogą być niewystarczające w niektórych przypadkach pracy systemu: np. podczas pierwszego załączania długiej linii napowietrznej lub załączenia odbiorów wymagających dużego prądu rozruchowego. Podwyższeniu wartości nastaw progowych mogą podlegać wszystkie 4 stopnie zabezpieczeń nadprądowych: fazowych i pierwsze dwa stopnie zabezpieczenia ziemnozwarciowego. Załączenie danej funkcji powoduje przyjęcie przez P14x nowych wartości nastaw z chwilą zamknięcia wyłącznika. Od momentu pobudzenia wejść cyfrowych kontrolujących zmianę Nr / 108

80 położenia wyłącznika inicjowany jest czas Cz.zimnego rozr. oraz Czas blk.zabezp. Na czas Cz.zimnego rozr. aktywowane są wszystkie nastawy funkcji Zimny start, natomiast nastawy dotychczasowe blokowane będą przez czas Czas blk.zabezp. Uwaga: Jeśli któryś ze stopni zabezpieczeń nadprądowych będzie odstawiony nie będzie on wyświetlany w menu ZIMNY START. 7.6 Logika selektywna Funkcja ta polega na tymczasowym zwiększeniu czasu zwłoki trzeciego i/lub czwartego stopnia zabezpieczenia nadpradowego fazowego lub ziemnozwarciowego mierzonego i wyliczanego, a także czułego zabezpieczenia ziemnozwarciowego. Logika jest inicjowana poprzez pobudzenie dedykowanego wejścia cyfrowego. Uwaga: Jeśli któryś ze stopni zabezpieczeń nadprądowych będzie odstawiony nie będzie on wyświetlany w menu LOG.SELEKTYWNA. 7.7 Lokalizacja zwarć Przekaźniki P14x posiadają wbudowany lokalizator zwarć pozwalający oszacować odległość zakłócenia od miejsca zainstalowania przekaźnika. Zasada działania lokalizatora opiera się na ciągłym zapisywaniu do bufora pamięci próbek z analogowych wejść pomiaru prądu i napięcia. Próbki te pobierane są do obliczeń w chwili poprzedzającej wyłączenie. W buforze zapisywanych jest 12 cykli, każdy z częstotliwością 24 próbek na cykl. Z chwilą wyzwolenia rejestratora zakłóceń, ostatnie 6 cykli jest zamrażanych, a bufor nadpisywany jest nowymi 6 cyklami będącymi skutkiem danego zakłócenia. Oznaczenie uszkodzonej fazy odbywa się poprzez porównanie amplitudy przebiegów wszystkich prądów fazowych poprzedzających wyłączenie i amplitudy tych prądów po wyłączeniu. Zwarcia doziemne powodują generowanie się dwóch sygnałów o podobnej amplitudzie i trzeciego o zerowej amplitudzie. Zwarcia międzyfazowe i dwóch faz do ziemi powodują pojawienie się jednego sygnału, który jest większy od dwóch pozostałych, przy czym za równe przyjmuje się sygnały, których amplitudy nie różnią się od siebie o więcej niż 20%. Rozpoczęcie procesu lokalizacji zwarcia następuje tylko w przypadku, gdy zmiana prądu obciążenia przekracza o 5% wartość prądu znamionowego In. Odległość miejsca zakłócenia można oszacować na podstawie schematu linii odpływowej przedstawionej na rys.16. Rys. 16 Schemat linii odpływowej Nr / 108

81 Napięcie mierzone przez przekaźnik opisane jest zależnością: Vp = mipzr + IfRf [1] gdzie: m odległość od miejsca zwarcia Ip prąd obciążenia Zr impedancja linii If prąd zwarcia Rf rezystancja zwarcia Powyższa zależność ma zastosowanie zarówno dla pojedynczych zwarć doziemnych, jak i do zwarć międzyfazowych. Obliczenia wykonywane są w momencie przejścia sinusoidy prądu zwarciowego If przez zero (rys.17 ). Rys. 17 Przebieg wielkości kryterialnych do określenia miejsca zwarcia Dla powyższego równanie [1] przyjmuje postać: Vp m = dla If = 0 Ip* Zr Vp sin( s d) m = Ip* Zr sin( e d) gdzie: d kąt zwartej fazy s kąt napięcia Vp e kąt wielkości IpZr Po przeprowadzonych obliczeniach ich wyniki dostępne są w kolumnie PRZEGL.REKORDOW. Nr / 108

82 7.8 Układ testowania Cyfrowa technologia, w której wykonany jest MiCOM P14x pozwala na ciągłe przeprowadzanie autotestów zarówno dotyczących sprzętu jak i oprogramowania. Na bieżąco przeprowadzane są testy: wejść, wyjść, magistrali sygnałowej, pamięci SRAM, EPROM, wyświetlacza LCD itp. W przypadku stwierdzenia jakichkolwiek błędów działania, gaśnie zielona dioda poprawności działania HEALTHY i pobudzony zostaje przekaźnik watchdog. Dodatkowo przekaźnik umożliwia użytkownikowi sprawdzenie podczas pracy stan wejść cyfrowych, wyjść przekaźnikowych, diod LED oraz portu testowego. Opcja ta dostępna jest w menu w pierwszych czterech komórkach kolumny TESTY-MONITORING. Po ustawieniu parametru Zalaczone w komórce Typ testu można przetestować poprawność działania wybranych przekaźników pomocniczych. Wyboru tych przekaźników dokonuje się w komórce Wzor testu ustawiając wartość bitu odpowiadającego danemu przekaźnikowi na 1. Przykładowo: aby sprawdzić poprawność działania przekaźników RL3, RL4 oraz RL6 należy nastawić wartość Pobudzenie wybranych uprzednio przekaźników nastąpi po ustawieniu parametru Wykonaj test w komórce Test przekazn.. Pobudzenie to będzie trwało do momentu przerwania testu komendą Usun test w tej samej komórce. Test diod LED zostanie przeprowadzony po ustawieniu parametru Wykonaj test w komórce Test LED. Automatykę SPZ można przetestować po ustawieniu parametru Wykonaj test w komórce Test SPZ. 7.9 Zmiana grupy nastaw Grupy nastaw mogą być zmieniane poprzez wejścia cyfrowe, menu lub klawisze szybkiego dostępu. Jeśli w menu KONFIGURACJA w komórce Grupa nastaw zostanie wybrana opcja Wybor przez menu wówczas wyboru aktywnej grupy nastaw dokonuje się poprzez konfigurację kolejnej komórki Nastawy aktywne ustawiając odpowiednio opcję Grupa 1 / 2 / 3 / 4. Jeśli zaś zmiana grupy nastaw odbywać się ma poprzez wejścia cyfrowe w komórce Grupa nastaw należy wybrać opcję Wybor przez opto. Wówczas aktywne stają się dwa pierwsze wejścia cyfrowe z przyporządkowanymi fabrycznie funkcjami kontroli aktywnej grupy nastaw zgodnie z poniższą tabelą. Wejście opto 1 Wejście opto 2 Wybrana grupa nastaw Uwaga: Zmiana grupy nastaw dotyczy zarówno parametrów funkcji zabezpieczeniowych, jak i logiki PSL. Przed wgraniem do urządzenia nowego schematu logicznego użytkownik jest każdorazowo pytany, jakiej grupy nastaw dany schemat ma dotyczyć. Taka sama zasada obowiązuje podczas odczytu logiki PSL z urządzenia Wejścia sterujące Wejścia sterujące stanowią rodzaj programowych przełączników, które mogą być ustawiane lub kasowane lokalnie i zdalnie. Wejścia te mogą być wykorzystane w logice PSL do wyzwalania wybranych funkcji. Do konfiguracji wejść sterujących służą trzy kolumny w menu. KONTROLA WEJSC W komórce Stan kontr.wejsc znajduje się 32-bitowe słowo reprezentujące kolejne 32 wejścia sterujące. Każde z tych wejść może być aktywowane lub kasowane poprzez ustawienie odpowiednio wartości 1 oraz 0 w odpowiednim miejscu słowa odpowiadającym za dane Nr / 108

83 wejście. Dodatkowo każde z 32 wejść sterujących może być osobno ustaione / skasowane w indywidualnych komórkach menu Wejście ster.1, Wejście ster.2 itd. KONFIG STER I/O W kolumnie tej można ustawić kilka specyficznych parametrów wejść sterujących. Jednym z nich jest ustawienie trybu działania wejścia. W komórkach Wejście ster.x, gdzie X oznacza numer wejścia, można ustawić tryb Podtrzymane lub Impulsowe. Wejście skonfigurowane jako Podtrzymane pozostaje w tym stanie do momentu wygenerowania komendy kasowania (z menu lub poprzez łącze komunikacyjne). Wejście skonfigurowane jako Impulsowe zostaje aktywowane na 10 ms i nie wymaga skasowania komendą Kasuj. W komórce Hotkey zalacz. użytkownik może określić, które wejścia sterujące mogą być wyświetlane w menu szybkiego dostępu. W tym celu dla danego wejścia należy ustawić odpowiedni bit na wartość 1. Dzięki temu w łatwy sposób można aktywować lub deaktywować wybrane wejścia bez potrzeby ich edycji w menu KONTROLA WEJSC. W komórkach Komenda ster.x, gdzie X oznacza numer wejścia, można wybrać tekst, który pojawiać się będzie w menu szybkiego dostępu nad klawiszami funkcyjnymi. Rodzaj tekstu pozwala na dostosowanie się do specyfiki aplikacji, w której dane wejście sterujące jest wykorzystywane. OPIS STER. I/O W tej kolumnie można zmienić opis poszczególnych wejść sterujących. Nowy opis pojawiać się będzie w menu szybkiego dostępu Wejścia cyfrowe MiCOM P143 wyposażony jest w 16 wejść, a P142 i P141 w 8 wejść cyfrowych zasilanych napięciem +48V DC z zewnętrznej baterii lub z wewnętrznego zasilacza (zaciski J7 J9 lub J8 J10). Każde wejście jest programowalne przez użytkownika za pomocą modułu SCHEME z pakietu oprogramowania MiCOM S1. Poszczególnym wejściom przyporządkowane są fabrycznie następujące funkcje: Wejście P141 P142 P143 L1 Zmiana grupy nastaw Blokowanie spz Zmiana grupy nastaw L2 Zmiana grupy nastaw Kasowanie podtrzymań Zmiana grupy nastaw L3 Blokowanie IN1>3 i IN1>4 Blokowanie in1>3 i in1>4 Blokowanie in1>3 i in1>4 L4 Blokowanie i>3 i i>4 Blokowanie i>3 i i>4 Blokowanie i>3 i i>4 L5 Kasowanie led Kasowanie led Kasowanie led L6 Zdalna komenda wyłącz Zdalna komenda wyłącz Zdalna komenda wyłącz L7 Wyłącznik otwarty Zbrojenie wyłącznika Wyłącznik otwarty L8 Wyłącznik zamknięty Wyłącznik zamknięty Wyłącznik zamknięty L9 Tryb automatyczny L10 Tryb kontroli zdalnej L11 Wybór linii czynnej L12 Zbrojenie wyłącznika L13 Blokowanie SPZ L14 Kasowanie podtrzymań L15 Nie przyporządkowane L16 Nie przyporządkowane Do każdego wejścia cyfrowego może być przyporządkowana więcej niż jedna z dostępnych funkcji. W kolumnie OZNACZENIA WEJSC użytkownik może słownie opisać funkcje spełniane przez poszczególne wejścia cyfrowe (zgodnie z wcześniej zaprogramowanymi przy pomocy programu MiCOM S1). Więcej informacji nt. sposobu programowania wejść znajduje się w rozdziale 7.9 dotyczącym logiki PSL. Nr / 108

84 7.12 Wyjścia przekaźnikowe MiCOM P143 posiada 14 wyjść, a P142 i P141-7 wyjść przekaźnikowych. Wszystkie wyjścia są programowalne za pomocą modułu SCHEME z pakietu oprogramowania MiCOM S1. Każdy przekaźnik można połączyć logicznie z dowolną ilością funkcji dostępnych w menu programu, a każdej funkcji przyporządkować więcej niż jeden przekaźnik wykonawczy. Poszczególnym wyjściom przyporządkowane są fabrycznie następujące funkcje: Wyjście P141 P142 P143 R1 Pobudzenie Io> / Ioc> Pobudzenie Io> / Ioc> Pobudzenie Io> / Ioc> R2 Pobudzenie I> Pobudzenie I> Pobudzenie I> R3 Wyłączenie przez zabezp. Wyłączenie przez zabezp. Wyłączenie przez zabezp. R4 Sygnalizacja alarmowa Sygnalizacja alarmowa Sygnalizacja alarmowa R5 Czas LRW1 Czas LRW1 Czas LRW1 R6 Ster wyłącznika - załącz Ster wyłącznika - załącz Ster wyłącznika - załącz R7 Ster wyłącznika - otwórz Ster wyłącznika - otwórz Ster wyłącznika - otwórz R8 Dowolne pobudzenie R9 Udany cykl SPZ R10 Nie przyporządkowane R11 Trwający cykl SPZ R12 SPZ zablokowany R13 SPZ aktywny R14 Nie przyporządkowane Uwaga: Aby aktywne były pozostałe funkcje kontrolno-diagnostyczne związane z wyłączeniem, funkcja otwarcia wyłącznika musi być koniecznie przyporządkowana do przekaźnika nr 3. W kolumnie OZNACZENIA WYJSC użytkownik może słownie opisać funkcje spełniane przez poszczególne wyjścia przekaźnikowe (zgodnie z wcześniej zaprogramowanymi przy pomocy programu MiCOM S1). Więcej informacji nt. sposobu programowania wyjść znajduje się w rozdziale 7.9 dotyczącym logiki PSL Diody LED MiCOM P14x wyposażony jest w 12 diod LED, z których 4 opisane są przez producenta (TRIP, ALARM, OUT OF SERVICE, HEALTHY ich znaczenie opisane jest w rozdziale 2). Pozostałe 8 diod użytkownik może przyporządkować swobodnie poprzez moduł SCHEME oprogramowania MiCOM S1. Poszczególnym diodom przyporządkowane są fabrycznie następujące funkcje: LED P141 P142 P143 1 Wyłączenie Io> Wyłączenie Io> Wyłączenie Io> 2 Wyłączenie I>1 / I>2 Wyłączenie I>1 / I>2 Wyłączenie I>1 / I>2 3 Wyłączenie I>3 / I>4 Wyłączenie I>3 / I>4 Wyłączenie I>3 / I>4 4 Alarm od przec. cieplnego Trwający cykl SPZ Trwający cykl SPZ 5 Wył. przez zab. przeciąż. SPZ zablokowany SPZ zablokowany 6 Dowolne pobudzenie Dowolne pobudzenie Dowolne pobudzenie 7 Wyłącznik otwarty Wyłącznik otwarty Wyłącznik otwarty 8 Wyłącznik zamknięty Wyłącznik zamknięty Wyłącznik zamknięty Nr / 108

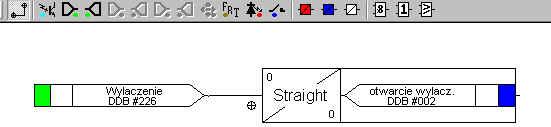

85 7.14 Programowalna logika działania - PSL Zadaniem logiki programowalnej jest umożliwienie użytkownikowi konfigurację nietypowych rozwiązań układów zabezpieczeniowych i kontrolnych. Rolę taką spełniają programowalne bramki logiczne oraz bloki czasowe. Logikę PSL można konfigurować jedynie wykorzystując moduł SCHEME z pakietu oprogramowania MiCOM S1. Układ wejściowy logiki PSL może stanowić kombinacja stanów wejść cyfrowych oraz wyjść przekaźnikowych ze sprzężeń zwrotnych. Bramki logiczne mogą spełniać różne funkcje i mogą być wspólne dla wielu wejść cyfrowych. Bloki czasowe mogą być wykorzystywane do tworzenia zwłok czasowych po pobudzeniu danego wejścia, a także do konfiguracji logiki wyjść przekaźnikowych np. do zamodelowania impulsu o określonym czasie trwania wysyłanego przez takie wyjście. Elementami wyjściowymi logiki PSL są diody LED oraz przekaźniki pomocnicze. Składniki PSL można podzielić na dwie grupy: elementy stałe funkcje zabezpieczeniowe (pobudzenia, zadziałania) oraz funkcje logiczne (wyzwolenie rejestratora, udany rozruch itp.). Wyboru danego składnika dokonuje się z dołączonej do pakietu listy dostępnych funkcji elementy zmienne bramki logiczne AND i OR, przekaźniki wyjściowe oraz diody LED Bramki logiczne PSL daje do wyboru możliwość zastosowania 3 rodzajów bramek logicznych. bramka AND bramka OR bramka programowalna; przyporządkowuje się jej minimalną liczbę wejść, które muszą zostać pobudzone, aby wysterować wyjście bramki w stan wysoki (parametr Liczba wejść ) W każdego rodzaju bramce można ponadto zanegować sygnał wyjściowy. Zmiany tej dokonuje się klikając prawym klawiszem myszki na bramce i otwarciu okna dialogowego Właściwości..., a następnie zaznaczeniu kwadratu Negacja sygnału Bloki czasowe Po umieszczeniu bloku czasowego w obszarze roboczym pojawia się okno dialogowe, dające możliwość wyboru trybu pracy członu czasowego. Pobudzenie Po pojawieniu się stanu wysokiego na wejściu bloku rozpoczyna się odmierzanie czasu ustawionego w oknie Pobudzenie [ms]. Jeśli po odliczeniu zwłoki czasowej sygnał nadal się utrzymuje wyjście bloku czasowego zostanie wysterowane w stan wysoki. Jeśli w trakcie odmierzania czasu sygnał wejściowy zaniknie licznik czasu zostanie bezzwłocznie wyzerowany. wejście wyjście Pobudzenie [ms] czas czas Nr / 108

86 Odpad Po pojawieniu się stanu wysokiego na wejściu bloku, wyjście bloku czasowego Odpad [ms] wejście zostaje wysterowane w stan wysoki. Jeśli sygnał wejściowy zaniknie sygnał wysoki na wyjściu bloku czasowego utrzymywał się czas będzie, aż do zakończenia odmierzania nastawionego w oknie Odpad [ms] czasu. Jeśli w trakcie odmierzania czasu sygnał wyjście wejściowy zaniknie, a następnie pojawi się ponownie dotychczasowe wskazanie czas licznika zostanie wyzerowane, wyjście bloku będzie nadal w stanie wysokim, a nowa zwłoka czasowa będzie liczona od momentu ponownego zaniku stanu wysokiego na wejściu. Podtrzymanie Po pojawieniu się stanu wysokiego na wejściu bloku, wyjście bloku czasowego zostaje wysterowane w stan wysoki i rozpoczyna się odmierzanie nastawionej zwłoki czasowej. Jeśli po jej odmierzeniu wejście bloku czasowego jest w stanie niskim stan logiczny na wyjściu bloku zostanie również bezzwłocznie zmieniony na niski. Jeśli natomiast wejście bloku czasowego jest w stanie wysokim stan wysoki wyjścia będzie się utrzymywał do momentu, aż odwzbudzi się jego wejście. wejście czas wejście czas Pobudzenie [ms] Pobudzenie [ms] wyjście czas wyjście czas Impuls Po pojawieniu się stanu wysokiego na wejściu bloku, wyjście bloku czasowego zostaje wysterowane w stan wysoki i rozpoczyna się odmierzanie nastawionej zwłoki czasowej. Bez względu na stan wejścia, po upływie tego czasu, wyjście bloku czasowego powraca do stanu niskiego. Pobudzenie/Odpad Ten blok czasowy łączy w sobie funkcje obu przedstawionych wyżej bloków Pobudzenie i Odpad w zakresie konfiguracji zwłoki czasowej. Nr / 108

87 Wejścia, wyjścia, diody LED Do pełnego skonfigurowania logiki należy jeszcze opisać komponenty wyjściowe: przekaźniki pomocnicze i diody LED oraz wejścia cyfrowe. Przekaźniki pomocnicze mogą pracować we wszystkich pięciu trybach spełniających identyczne funkcje jak bloki czasowe oraz w dwóch dodatkowych: Bezzwłoczne pob. Wyjście bloku zostaje bezzwłocznie wysterowane w stan wysoki po pojawieniu się logicznej jedynki na jego wejściu. Zatrzask Po pojawieniu się stanu wysokiego na wejściu, wyjście zostaje wysterowane w stan wysoki i stan ten utrzymuje się do chwili skasowania przez globalną komendę kasowania blokady przekaźnika. Funkcję tę można również załączyć w przypadku konfiguracji diod LED. Konfiguracja wejść cyfrowych polega na przypisaniu danemu wejściu zdarzenia z załączonej listy Projektowanie PSL Razem z pakietem oprogramowania MiCOM S1 dołączany jest plik z fabrycznymi ustawieniami logiki PSL, która jest zaimplementowana w przekaźniku MiCOM P14x. Użytkownik może dokonać jej edycji lub stworzyć całkiem nowe powiązania logiczne. Projektowanie PSL polega na naniesieniu na arkusz roboczy podstawowych elementów logicznych dostępnych w pasku narzędziowym i powiązaniu ich ze sobą. Wprowadzanie na arkusz nowych elementów odbywa się poprzez ich zaznaczenie i przeciągnięcie myszką w obszar arkusza. Aby powiązać ze sobą dwa elementy np. wejście cyfrowe i przekaźnik pomocniczy, należy zaznaczyć na pasku narzędziowym ikonę Polacz i wskazać myszką te elementy (kursor powinien zamienić się w symbol ). Następnie należy skonfigurować występujące w schemacie logicznym składniki poprzez kliknięcie na danym elemencie prawym przyciskiem myszki i wybraniu opcji Właściwości.... Po dokonaniu modyfikacji PSL należy przygotować przekaźnik do zapisania nowo stworzonej struktury. W tym celu należy podać napięcie pomocnicze zgodnie ze schematem przyłączeń, odchylić dolną klapkę na panelu czołowym i połączyć kablem złącze RS232 przekaźnika z gniazdem komputera, na którym zainstalowany jest program MiCOM S1. Z paska narzędziowego modułu SCHEME należy teraz wybrać opcję Urządzenie/Otwórz połączenie..., a następnie wpisać adres przekaźnika dostępny w menu w kolumnie DANE SYSTEMOWE, komórka <Adres> i zatwierdzić klawiszem OK.. Po nawiązaniu łączności należy wybrać opcję Urządzenie/Prześlij do zabezpieczenia. Stworzona logika PSL zostanie załadowana do MiCOM P14x i zapamiętana. Nr / 108

88 8 POMIARY Wszystkie mierzone i wyliczane przez MiCOM P14x wielkości oparte są o pierwszą harmoniczną. Dodatkowo dla prądów i napięć wyliczane są wartości True RMS dotyczące widma sygnału. Dla wielkości, dla których podawana jest zarówno amplituda, jak i faza, użytkownik może wybrać fazę stanowiącą punkt odniesienia do obliczeń kąta. Wyboru takiego dokonuje się w menu w kolumnie UST.POMIAROW w komórce Baza obl.kata. W kolumnie tej można także m.in.: zdefiniować wyświetlaną na ekranie domyślną wartość w stanie normalnej pracy przekaźnika, dokonać wyboru rodzaju wartości wyświetlanej wielkości w trybie lokalnym (pierwotne lub wtórne), dokonać wyboru rodzaju wartości przesyłanej do systemu nadrzędnego (pierwotne lub wtórne), ustalić stały okres dla mocy zapotrzebowanej i narastającej Komórka Typ pomiaru odnosi się do znakowania mocy czynnej i biernej zgodnie z poniższą tabelą: Typ pomiaru Parametr Znakowanie 0 (domyślny) Pomiary aktualizowane są co 1 sekundę Moc czynna oddawana Moc czynna pobierana Moc bierna indukcyjna Moc bierna pojemnościowa Moc czynna oddawana Moc czynna pobierana Moc bierna indukcyjna Moc bierna pojemnościowa Moc czynna oddawana Moc czynna pobierana Moc bierna indukcyjna Moc bierna pojemnościowa Moc czynna oddawana Moc czynna pobierana Moc bierna indukcyjna Moc bierna pojemnościowa Wartości zmierzone można na bieżąco czytać w kolumnach: POMIARY 1 - prądy, napięcia, częstotliwość, POMIARY 2 - moce, energie, wartości szczytowe i zapotrzebowane I POMIARY 3 - obciążenie cieplne, admitancja, konduktancja i susceptancja. Po podaniu hasła możliwe jest wyzerowanie liczników: stanu cieplnego, mocy i prądów zapotrzebowanych.. Kasowanie powyższych liczników możliwe jest również zdalnie dzięki modułowi SETTINGS z pakietu oprogramowania MiCOM S1 (opcja Kasuj komorki ) Nr / 108

89 Na ekranie domyślnym, który wyświetlany jest w stanie bezawaryjnej pracy przekaźnika mogą być wyświetlane następujące informacje: Opis MiCOM P143 Opis pola ALSTOM Czestotliwosc Niedostepna Poziom dostepu A A A A 100,0 V 100,0 V 100,0 V 04 Gru :09:27 10,0 kw 10,0 kvar Opis: Opis przekaźnika Opis: Opis pola w rozdzielni Opis: Wartość częstotliwości Opis: Poziom uprawnień do zmiany parametrów konfiguracyjnych Opis: Wartość prądów fazowych IL1, IL2, IL3 oraz prądu ziemnozwarciowego Io Opis: Wartość napięć fazowych UL1, UL2, UL3 Opis: Wartość trójfazowej mocy czynnej i biernej Opis: Data i czas Nr / 108

90 9 REJESTRACJA 9.1 Rejestracja zdarzeń Zdarzenia rejestrowane przez MiCOM P14x są zapisywane do nieulotnej pamięci z dokładnością 1 ms. Maksymalna liczba zapisanych zdarzeń wynosi 250. Rejestrator zdarzeń pracuje w buforze kołowym, co oznacza, że jeśli liczba ta przekroczy 250 zdarzeń najstarsze zdarzenie jest tracone i nadpisywane jest najnowszym. Za zdarzenie uważane są: zmiana stanu wyjścia pomocniczego zmiana stanu wejścia cyfrowego pobudzenie / zadziałanie funkcji zabezpieczeniowej pobudzenie sygnalizacji ostrzegawczej zmiana nastaw funkcji zabezpieczeniowych grupy 1 lub 2 konfiguracyjnych (C&S) związanych z komunikacją, pomiarami, przekładniami itp. rejestratora zakłóceń aktywnej grupy nastaw oraz zdarzenia globalne: synchronizacja czasu niepoprawne hasło modyfikacja hasła poziomu 1 lub 2 wygaśnięcie hasła aktywność / brak aktywności modułu IRIG-B Zdarzenia można przeglądać w menu w kolumnie PRZEGL.REKORDOW lub z poziomu systemu nadrzędnego dzięki modułowi SETTINGS programu MiCOM S1. W celu odczytania zdarzenia z poziomu menu należy w komórce Wyb.zdarzenia nacisnąć klawisz, klawiszami lub ustawić numer zdarzenia, które ma być odczytane i ponownie zatwierdzić wybór klawiszem. Na czas odczytywania zdarzenia z pamięci pojawi się ekran: Wyb.zdarzenia Rekord pobrany a następnie Wyb.zdarzenia [ ] 2 Klawiszem przegląda się kolejne komórki dotyczące danego zdarzenia np.: 04 Gru :09: Wejscia logiczne Wart.zdarzenia data i czas rodzaj zdarzenia wartość logiczna Komórka Wartość logiczna pojawi się tylko wówczas, gdy zdarzenie dotyczyć będzie zmiany stanu wejścia cyfrowego lub wyjścia pomocniczego. W tym przypadku wartość bitu równa 1 świadczy o pobudzeniu danego wejścia/wyjścia Pierwszy bit, licząc od prawej strony, odpowiada wejściu/wyjściu nr 1. W powyższym przykładzie pobudzone zostało wejście L2 - Wyłącznik otwarty. Nr / 108

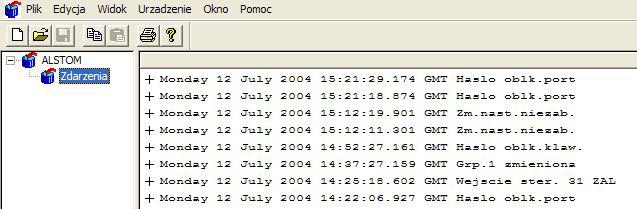

91 W celu odczytania zdarzenia z poziomu systemu nadrzędnego należy uruchomić moduł SETTINGS. Z paska narzędziowego należy wybrać opcję Urządzenie/Otwórz połączenie, a następnie wpisać adres przekaźnika dostępny w menu w kolumnie DANE SYSTEMOWE, komórka Adres i zatwierdzić klawiszem OK.. Po nawiązaniu łączności należy wybrać opcję Urządzenie/Odczytaj/Zdarzenia. Rys. 18 Fragment ekranu modułu SETTINGS Po wybraniu danego zdarzenia główny wiersz zostanie rozwinięty np.: Thursday 09 May :05: GMT Kasuj wskazanie ALSTOM : MiCOM P141 Model Number: P141314B2A000 Adres: 001 Kolumna: 01 Rzad: FF Typ zdarzenia: Zdarzenie zwiazane z nastawami Wart.zdarzenia 29 Kolejne wiersze opisują datę i czas wystąpienia zdarzenia, opis przekaźnika i jego numer fabryczny, adres, typ zdarzenia oraz wartość zdarzenia. Poszczególne zdarzenia mogą przybierać wartości z zakresu 0 do 31. Dla zdarzenia związanego z pobudzeniem wejścia/wyjścia rozwinięty wiersz zdarzenia będzie miał np. postać: Thursday 09 May :00: GMT Wyj.przekaznik. ALSTOM : MiCOM P141 Model Number: P141314B2A000 Adres: 001 Kolumna: 00 Rzad: 21 Typ zdarzenia: Zmiana stanu wyjsc przekaznikowych Wart.zdarzenia WYL 0 RELAY 1 WYL 1 RELAY 2 ZAL 2 RELAY 3 WYL 3 RELAY 4 WYL 4 RELAY 5 WYL 5 RELAY 6 WYL 6 RELAY 7 Kolejne wiersze opisują datę i czas wystąpienia zdarzenia, opis przekaźnika i jego numer fabryczny, adres, typ zdarzenia oraz wartość zdarzenia. Poszczególne zdarzenia mogą przybierać wartości z zakresu 0 do 31. Poniższa tabela pokazuje wartości dla niektórych zdarzeń globalnych: Rodzaj zdarzenia [ENG] Rodzaj zdarzenia [POL] Wartość Alarms Cleared Kasowanie sygnalizacji alarmowej Up 0 Events Cleared Kasowanie rejestratora zdarzeń 1 Nr / 108

92 Faults Cleared Kasowanie rejestratora zakłóceń 2 PW Invalid Nieprawidłowe hasło 5 Time Synchr. Synchronizacja czasu 21 C&S Changed Zmiana nastaw nie dotycząca zabezpieczeń 22 Group 1 Changed Zmiana nastaw zabezpieczeń w grupie 1 24 Group 2 Changed Zmiana nastaw zabezpieczeń w grupie 2 25 Power ON Włączenie zasilania Rejestracja wyłączeń Wyłączenia zapisywane są do nieulotnej pamięci z dokładnością 1 ms. Maksymalna liczba zapisanych wyłączeń wynosi 5. Rejestrator pracuje w buforze kołowym, co oznacza, że jeśli liczba wyłączeń przekroczy 5 najstarsze zdarzenie związane z wyłączeniem jest tracone i nadpisywane jest najnowszym. Zakłócenia można przeglądać z poziomu systemu nadrzędnego. Odbywa się w identyczny sposób jak w przypadku rejestratora zdarzeń. Dostępne są dwie informacje dotyczące wyłączenia: ogólna informacja o wyłączenie z rejestratora zdarzeń: Thursday 09 May :07: GMT Wylaczenie ZAL ALSTOM : MiCOM P141 Model Number: P141314B2A000 Adres: 001 Kolumna: 00 Rzad: 23 Typ zdarzenia: Zadzialania zabezpieczen Wart.zdarzenia informacja szczegółowa, w której zawarte są zatrzaśnięte wszystkie wielkości kryterialne, stany poszczególnych funkcji zabezpieczeniowych oraz stany linii alarmowych. 9.3 Rejestracja zakłóceń Konfiguracja MiCOM P14x pozwala na zarejestrowanie w pamięci nieulotnej do 20 przebiegów, każdy wielkości 10,5 s z częstotliwością taktowania 12 próbek na okres. Podobnie jak w przypadku pozostałych rejestratorów, rejestrator zakłóceń pracuje w buforze kołowym, co oznacza, że jeśli liczba zakłóceń przekroczy 20 najstarszy przebieg nadpisywany jest najnowszym. Konfiguracji rejestratora zakłóceń dokonuje się w kolumnie REJESTR.ZAKLOCEN. w kolejnych 3 komórkach nastawia się czas trwania pojedynczego zatrzasku, pozycję wyzwolenia czyli procentowo określony czas przed wyzwoleniem zatrzasku w stosunku do wielkości całego okna pomiarowego oraz tryb wyzwalania. Tryb Pojedynczy powoduje zignorowanie mogącego pojawić się kolejnego wyzwolenia rejestratora w chwili gdy jest on już w trakcie rejestracji z innej przyczyny. Ustawienie trybu Rozszerzony spowoduje natychmiastowe zakończenie bieżącej rejestracji (ustawienie czasu Czas-po = 0s) i rozpoczęcie rejestracji nowego zakłócenia. Nr / 108

93 Okno: max ms Pozycja wyzwolenia 60 % Wyzwolenie rejestratora Rys. 19 Konfiguracja parametrów czasowych rejestratora zakłóceń Każdy zarejestrowany przebieg składa się z następujących informacji: 8 kanałów analogowych 32 kanały cyfrowe. Każdemu kanałowi można przyporządkować jeden sygnał cyfrowy spośród bogatego zestawu zdarzeń. Sygnałem cyfrowym może być pobudzenie wejścia cyfrowego, wyjścia przekaźnikowego, pobudzenie lub zadziałanie funkcji zabezpieczeniowej, pobudzenie sygnalizacji ostrzegawczej od dowolnej wielkości, negatywny wynik autotestów, wyłączenie lub pobudzenie sygnalizacji Up od funkcji kontrolno-diagnostycznych itp. W nastawach fabrycznych rejestrator zakłóceń jest odstawiony tzn. wszystkim wejściom binarnym rejestratora przypisana jest opcja Brak wyzwalania w komórkach Wyzw.R wejście... Aby uaktywnić rejestrator należy wybrać jaki stan logiczny i w jaki sposób ma go wyzwalać. W tym celu w komórce dotyczącej danego wejścia binarnego rejestratora np. Wej.binarne 1, ustawionej domyślnie na zadziałanie przekaźnika nr 1, należy nacisnąć przycisk i klawiszami i wybrać wielkość logiczną, która powodować będzie wyzwolenie. Jeśli np. rejestrator ma być wyzwalany od zadziałania zabezpieczenia przeciążeniowego należy ustawić opcję Wyl.przec.ciepl., a jeśli wyzwolenie ma powodować każde wyłączenie należy wybrać opcję Wylaczenie lub uaktywnić wejście binarne 3 (przekaźnik nr 3 przypisany w PSL wyłączeniom przez zabezpieczenia). Uaktywnienie danego wejścia binarnego polega na ustawieniu w kolejnej komórce Wyzw.R wejście... opcji Wyzw.0/1 lub Wyzw.1/0. Ustawienie opcji Wyzw.1/0 powoduje wyzwolenie rejestratora zakłóceń w chwili, gdy zmiana wielkości przypisanej do danego kanału nastąpi ze stanu wysokiego (logiczna 1 ) do stanu niskiego (logiczne 0 ). Dla opcji Wyzw.0/1 zachowana będzie logika odwrotna Odczyt zarejestrowanych przebiegów Odczyt zarejestrowanych w pamięci przebiegów możliwy jest wyłącznie dzięki modułowi SETTINGS z pakietu oprogramowania MiCOM S1. Po nawiązaniu komunikacji z przekaźnikiem ( Urządzenie/Otwórz połączenie ), należy wybrać opcję Urządzenie/Odczytaj/Zakłócenia. O braku dostępnych przebiegów program poinformuje stosownym komunikatem, w przeciwnym przypadku pojawi się okno dialogowe, w którym przedstawione będą wszystkie zarejestrowane przez przekaźnik zakłócenia. Przebiegi zapisywane są w standardzie COMTRADE, umożliwiającym przeglądanie ich na różnego typu przeglądarkach obsługujących ten format. Przełącznik pozwala dokonać wyboru formatu zapisu w standardzie COMTRADE: 1991 lub Draft 7. Po zaznaczeniu danego przebiegu należy wcisnąć klawisz Zapisz i zapisać plik do wybranego katalogu. Do przeglądania przebiegów można użyć programu EView z pakietu MiCOM S1 lub dowolnej innej przeglądarki. Nr / 108

94 10 KOMUNIKACJA Z przekaźnikiem MiCOM P14x można się komunikować lokalnie poprzez port RS232 umieszczony pod dolną klapką na panelu czołowym oraz zdalnie poprzez port RS485 dostępny z tyłu przekaźnika. Protokołem transmisji w trybie lokalnym jest zawsze Courier (język opracowany w ALSTOM T&D sp. z o.o.). Protokół transmisji w trybie zdalnym jest wybierany przez użytkownika spośród 3 opcji sprzętowych: Courier, Modbus oraz IEC Komunikacja lokalna Konfiguracja połączenia oraz schemat kabla łączeniowego przedstawia rysunek nr 20. Rys.20 Konfiguracja połączenia w trybie lokalnym Port RS232 wykonany jest jako 9-pinowe złącze żeńskie D-Sub. Przeznaczony jest do komunikacji z komputerem typu laptop w trybie asynchronicznym zgodnie z wymaganiami normy IEC 870. Ze względu na mogące wystąpić zniekształcenia podczas transmisji danych, długość kabla połączeniowego nie powinna przekraczać 15 m. Aby umożliwić komunikacją pomiędzy MiCOM P14x, a komputerem lokalnym, obydwie stacje końcowe muszą być jednakowo skonfigurowane. MiCOM P14x posiada następujące parametry komunikacyjne: prędkość transmisji bitów/s adres 1 format 11 bitów - 1 bit startu, 8 bitów danych, 1 bit parzystości, 1 bit stopu Fabrycznie ustawiony czas kontroli aktywności portu RS232 wynosi 15 minut. Oznacza to, że jeśli przez 15 minut przez port nie zostanie przekazana żadna informacja, hasło dostępu do portu zostanie zablokowane. Do komunikacji lokalnej z MiCOM P14x dedykowany jest pakiet oprogramowania MiCOM S1. Nr / 108

95 10.2 MiCOM S1 MiCOM S1 jest pakietem oprogramowania służącym do komunikacji z przekaźnikami serii MiCOM zarówno lokalnej, jak i zdalnej. Jest kompatybilny z systemem Windows 98 oraz NT. MiCOM S1 składa się z następujących modułów: EDITOR - edytor tekstu menu MONITOR - kontrola wielkości mierzonych SCHEME - edytor logiki programowalnej PSL SETTINGS - konfiguracja nastaw, odczyt rejestratorów, sterowanie wyłącznikiem, kasowanie liczników ANALYSIS - przeglądarka zakłóceń Tekst menu można poddać edycji dzięki modułowi EDITOR. W tym celu należy połączyć komputer PC z przekaźnikiem MiCOM P14x poprzez port testowy LPT1. Opis 25-pinowego złącza żeńskiego znajdującego się pod dolną pokrywką przekaźnika znajduje się na rysunku nr 21. Rys.21 Port testowy Po załadowaniu komend menu domyślnego można dokonać w nim zmian (tylko w prawym oknie). Aby przesłać do przekaźnika zmodyfikowaną bazę należy po nawiązaniu łączności z przekaźnikiem, wybrać komendę Urządzenie/Wyślij do urządzenia. Moduł MONITOR umożliwia kontrolę wszystkich wielkości mierzonych przez przekaźnik w trybie on-line. Dodatkowo wyświetlane są stany wszystkich liczników oraz stan wejść cyfrowych i wyjść przekaźnikowych. Częstotliwość odświeżania ekranu nastawia się po wybraniu opcji Odświeżanie/Odstęp czasu. Moduł SCHEME służy do programowania wewnętrznej logiki i został szczegółowo omówiony w rozdziale 7.9. Nr / 108

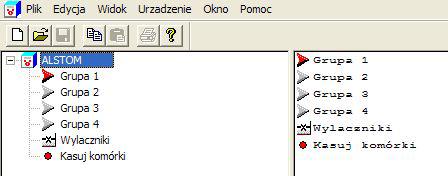

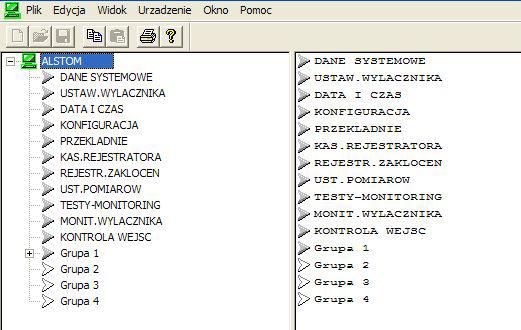

96 Dzięki modułowi SETTINGS można zdalnie dokonać zmiany nastaw, zasterować wyłącznikiem lub odczytać zawartość rejestratorów. Moduł ten może pracować w dwóch trybach: off-line i on-line. W trybie off-line można dokonać modyfikacji nastaw funkcji kontrolno-pomiarowych i zabezpieczeniowych oraz przeglądać zapisane na dysku pliki z rejestratora zdarzeń. W trybie on-line, po nawiązaniu łączności z przekaźnikiem ( Urządzenie/Otwórz połączenie ), można dodatkowo sterować wyłącznikiem ( Wyłączniki ) oraz kasować liczniki ( Kasuj komórki ). Jeśli wiersz Wyłączniki nie będzie widoczny oznacza to, że w komórce<wyl.kontr.przez> menu USTAW.WYLACZNIKA ustawiony jest parametr nie zawierający składnika Zdalnie. Rys. 22 Fragment programu SETTINGS okno główne Po wybraniu pliku domyślnego w trybie off-line lub po odczycie nastaw z przekaźnika w trybie on-line pojawi się okno: Rys. 23 Fragment programu SETTINGS okno nastaw Aby zmienić daną nastawę należy poprzez kliknięcie myszką rozwinąć podmenu i po dokonaniu edycji wybranej wartości wysłać cały plik nastaw do urządzenia. Należy w tym przypadku kliknąć na nagłówek nastaw ALSTOM, a następnie wybrać opcję w pasku menu Plik/Prześlij do. Moduł ANALYSIS umożliwia analizę zarejestrowanych przebiegów zakłóceniowych w postaci graficznej. Dzięki sposobowi zapisu tych danych w standardzie COMTRADE, do przeglądania zakłóceń można posłużyć się dowolną przeglądarką obsługującą ten format. Nr / 108
