INSTRUKCJA OBSŁUGI CHŁODZIAREK LABORATORYJNYCH LIEBHERR MODELE MKv 3910, MKv 3913

Transkrypt

1 Prosimy o dokładne zapoznanie się z instrukcją obsługi przed pierwszym uruchomieniem sprzętu. INSTRUKCJA OBSŁUGI CHŁODZIAREK LABORATORYJNYCH LIEBHERR MODELE MKv 3910, MKv 3913 Dystrybutor w Polsce: "AGED" Sp. z o.o. Millennium Logistic Park Pruszków, ul. 3-go Maja 8, tel. (022) do MKv

2 UTYLIZACJA Urządzenie zawiera wiele wartościowych materiałów nadających się do recyclingu. Utylizacja zużytego sprzętu powinna być przeprowadzona fachowo, zgodnie z obowiązującymi przepisami. Przy odwożeniu sprzętu do punktu zbiórki nie wolno uszkodzić przewodów układu chłodniczego, aby czynnik chłodniczy (informacja na tabliczce znamionowej) i oleje nie wydostały się na zewnątrz w niekontrolowany sposób. Uniemożliwić korzystanie ze zużytego sprzętu wyjąć wtyczkę z gniazdka, a następnie odciąć przewód przyłączeniowy. Zużytego sprzętu nie wolno umieszczać w miejscach składowania śmieci, razem z innymi odpadami! UWAGA! Opakowanie nie może służyć jako zabawka dla dzieci niebezpieczeństwo uduszenia. Materiały opakowaniowe należy dostarczyć do punktu skupu surowców wtórnych. W urządzeniu jest wbudowana bateria. Utylizacja baterii: przed utylizacją urządzenia należy wyjąć baterię i oddać ją do wyznaczonego miejsca zbiórki baterii. Nie wolno uszkodzić baterii ani spowodować zwarcia. OPIS URZĄDZENIA Panel sterowania Tabliczka znamion. Oświetlenie (MKv 3913) listwa LED Nie wolno zasłaniać wycięcia wentylatora!! Półki druciane Półki można przestawiać zależnie od wysokości produktów Czujnik temperatury Nóżki

3 BEZPIECZEŃSTWO I OSTRZEŻENIA Aby uniknąć uszkodzeń oraz zagrożenia dla osób sprzęt należy transportować w opakowaniu i ustawiać przy udziale dwóch osób. W przypadku stwierdzenia uszkodzeń sprzętu przed jej podłączeniem do sieci niezwłocznie powiadomić dostawcę. Dla zapewnienia prawidłowego działania urządzenie montować i podłączać tylko zgodnie z instrukcją obsługi i obowiązującymi przepisami. W razie awarii urządzenie odłączyć od sieci przez wyciągnięcie wtyczki. Produkty przenieść do innej chłodziarki. Przy wyłączaniu z sieci nie wolno ciągnąć za przewód, lecz zawsze za wtyczkę. Naprawy oraz ewentualne modernizacje mogą być wykonywane tylko przez uprawniony serwis. Dotyczy to także wymiany przewodu przyłączeniowego. Nieprzestrzeganie tego zalecenia może spowodować zagrożenie dla użytkownika. Szuflady, cokół, drzwi itp. nie mogą służyć jako stopnie do wchodzenia lub wspinania się. Urządzenie nie może być obsługiwane przez dzieci, ani osoby z upośledzeniem fizycznym ruchowym lub umysłowym. Osoby nie posiadające wystarczającej wiedzy i doświadczenia do obsługi urządzenia powinny być odpowiednio przeszkolone i nadzorowane w pierwszym okresie pracy z urządzeniem przez osobę odpowiedzialną za ich bezpieczeństwo. Nie pozwalać dzieci bez opieki w pobliżu urządzenia, nie pozwalać bawić się urządzeniem. Unikać dłuższego kontaktu ze skórą zimnych powierzchni; może to spowodować bóle i zawroty głowy bądź odmrożenia. Stosować środki ochronne np. rękawice. Nie wolno przechowywać w chłodziarce substancji wybuchowych ani pojemników spray zawierających łatwopalne substancje jak np. propan, butan, pentan itp. Ulatniające się gazy mogą ulec zapłonowi od części elektrycznych chłodziarki. Pojemniki takie są oznaczone symbolem płomienia lub można je rozpoznać po opisie zawartości. W modelach zamykanych nie pozostawiać klucza w pobliżu urządzenia ani w zasięgu dzieci. Nie wolno używać we wnętrzu urządzeń elektrycznych. Nie ustawiać urządzenia w pobliżu urządzeń klimatyzujących. Nie ustawiać urządzenia pod zamontowaną na ścianie klimatyzacją. Nie manipulować we wnętrzu otwartym płomieniem lub źródłem iskrzenia. Urządzenie nie nadaje się do przechowywania konserwantów krwi według DIN Przy zastosowaniu urządzenia do specjalnych celów podlegających specjalnym normom użytkownik jest zobowiązany samodzielnie zadbać o spełnienie wymogów tych norm i odpowiednich przepisów. Urządzenie jest przystosowane do pracy w zamkniętych pomieszczeniach. Nie może pracować na dworze ani w warunkach silnego zawilgocenia; nie może być narażone na działanie kapiącej lub wytryskującej wody. Listwa oświetleniowa w chłodziarce służy wyłącznie do oświetlania wnętrza komory urządzenia. Nie nadaje się do oświetlania pomieszczenia. SZCZEGÓŁY WYPOSAŻENIA Alarm temperatury, akustyczny i optyczny. Alarm otwartych drzwi, akustyczny i optyczny. Złącze beznapięciowe do podłączenia zewnętrznego systemu kontroli i ostrzegania. Seryjny interfejs (RS485) do zewnętrznej rejestracji temperatury i alarmów. Pamięć minimalnej / maksymalnej temperatury we wnętrzu. Pamięć 3 ostatnich alarmów temperatury z godziną, datą i czasem trwania stanu alarmowego. Pamięć ostatnich 3 przerw w dopływie prądu z godziną, datą i czasem trwania.

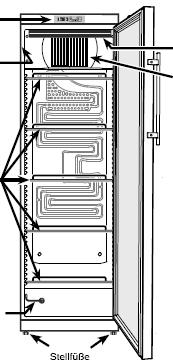

4 Termostat bezpieczeństwa, zapobiega spadkowi temperatury poniżej +2 0 C. Powyższe elementy bezpieczeństwa muszą być koniecznie zastosowane i wykorzystywane, aby uniknąć szkód w przechowywanych produktach. NIE WOLNO ICH WYŁĄCZAĆ ANI DEZAKTYWOWAĆ. KLASA KLIMATYCZNA Klasa klimatyczna określa w jakich przedziałach temperatur można korzystać z urządzenia, aby osiągać jego pełną wydajność. Klasa klimatyczna jest podana na tabliczce znamionowej. Lokalizacja tabliczki jest pokazana na schematycznym rysunku urządzenia. Klasa klimatyczna SN N ST T SN-ST SN-T Temperatura otoczenia od +10 do C od +16 do C od +16 do C od +16 do C od +10 do C od +10 do C Urządzenie jest dostosowane do pracy w określonych przedziałach temperatur otoczenia. Nie powinny one być przekraczane ani w górę ani w dół! ZUŻYCIE ENERGII WZROST TEMPERATURY W RAZIE BRAKU NAPIĘCIA Model MKv 3910 MKv 3912 Zużycie energii wg DIN Wzrost temperatury przy braku zasilania od +5 0 C do C 0,8 kwh/24h 1,5 kwh/24h 50 minut 30 minut ZAKRES ZASTOSOWAŃ Urządzenie jest przeznaczone do przechowywania i chłodzenia lekarstw wg DIN 58345, przy spełnieniu następujących warunków: Urządzenie spełnia warunki normy DIN tylko wtedy, gdy bateria znajdującego się w urządzeniu alarmu braku zasilania jest całkowicie naładowana (patrz: Podłączenie do sieci ) Urządzenie spełnia warunki normy DIN tylko przy fabrycznym ustawieniu temperatury. Przez przestawienie temperatury (możliwe do wykonania tylko przez technika z serwisu) urządzenie przestaje spełniać warunki zgodności w rozumieniu normy DIN Urządzenie nie nadaje się do pracy w obszarach zagrożonych eksplozją.

5 USTAWIENIE Unikać ustawienia w miejscach bezpośredniego nasłonecznienia, obok pieców, grzejników itp. Podłoga w miejscu ustawienia powinna być równa i gładka. Nierówności wyrównać regulując wysokość nóżek. Nie wolno zasłaniać wycięć (kratek) wentylacyjnych! Wg normy EN 378 w miejscu ustawienia urządzenia na 8 g czynnika chłodniczego R600 musi przypadać przestrzeń 1 m 3, aby w razie wycieku czynnika z układu chłodniczego nie doszło do powstania palnej mieszaniny powietrza i czynnika chłodniczego. Dane o czynniku chłodniczym znajdują się na tabliczce znamionowej wewnątrz urządzenia. WYMIARY URZĄDZENIA PODŁĄCZENIE DO SIECI Urządzenie może być zasilanie wyłącznie prądem zmiennym. Dopuszczalne napięcie i częstotliwość muszą być zgodne z danymi na tabliczce znamionowej. Lokalizacja tabliczki jest pokazana na schematycznym rysunku urządzenia. Gniazdko musi być zgodnie z przepisami uziemione i zabezpieczone bezpiecznikiem od 10A do 16A. Gniazdko musi być łatwo dostępne, nie może znajdować się z tyłu, za urządzeniem. Nie podłączać urządzenia przez przedłużacz ani rozgałęziacz. Nie stosować przemienników prądu (z prądu stałego na prąd zmienny lub trójfazowy) ani energooszczędnych wtyczek. Grozi to uszkodzeniem elektroniki!

6 Włożyć wtyczkę do gniazdka na wyświetlaczu pojawia się OFF. Wskazówka: całkowite naładowanie baterii alarmu braku zasilania trwa 24 godziny. Wskazówka dot. pozostawiania niepracującej chłodziarki: koniecznie wykonać wszystkie kroki wg rozdziału Pozostawianie niepracującej chłodziarki. W przeciwnym razie alarm braku zasilania pozostanie aktywny nawet po wyciągnięciu wtyczki z gniazdka. PANEL STEROWANIA OBSŁUGA I KONTROLA 1. Przycisk ON / OFF (włączanie i wyłączanie) 2. Przyciski wyboru 3. Przycisk SET (Enter) 4. Wyłącznik alarmu 5. Przycisk odczytu zapamiętanych stanów alarmowych 6. Wyświetlacz temperatury 7. Włączanie / wyłączanie oświetlenia wnętrza (w mod. MKv 3913) Elementy kontroli Agregat pracuje Migająca dioda oznacza opóźnienie włączenia agregatu. Po wyrównaniu ciśnienia w obiegu chłodniczym agregat startuje automatycznie. Wentylator pracuje Urządzenie znajduje się w fazie oszraniania Wyświetlenie temperatury następuje poprzez czujnik Włączone oświetlenie wnętrza (w mod. MKv 3912) Funkcja alarmu Oznacza usterkę urządzenia; należy zgłosić się do serwisu. HACCP (Hazard Analysis Critical Point). Wyświetlenie HACCP oznacza, ze zasilanie oraz temperatura wewnątrz są rejestrowane. Migające wyświetlenie HACCP oznacza brak zasilania lub niedopuszczalny wzrost temperatury we wnętrzu.

7 Temperatura we wnętrzu Temperatura we wnętrzu urządzenia jest ustawiona zgodnie z normą DIN na wymagane +5 0 C (+/- 3 0 K) i nie można jej zmienić. Ważna uwaga: produkty można wkładać do chłodziarki dopiero wtedy, gdy temperatura wewnątrz wynosi 5 0 C. WŁĄCZANIE I WYŁĄCZANIE Włączanie: wcisnąć przycisk ON/OFF na około 5 sekund. Na wyświetlaczu pojawi się ON. Przy pierwszym uruchomieniu nie pojawia się meldunek alarmowy. Jeśli po pierwszym uruchomieniu urządzenie przez dłuższy czas jest odłączone od sieci i temperatura we wnętrzu wzrośnie powyżej granicy alarmu stan ten zostanie rozpoznany przez elektronikę jako usterka (na wyświetlaczu miga HACCP). Przy kolejnych uruchomieniach trzeba usunąć to wyświetlenie postępując jak niżej: Wcisnąć przycisk. Wcisnąć na 5 sekund przyciski. Na wyświetlaczu pojawi się Dioda HACCP świeci teraz w sposób ciągły. - wcisnąć na 5 sekund. Elektronika powraca do normalnego trybu pracy. Wyłączanie: wcisnąć przycisk ON/OFF pojawi się OFF. na około 5 sekund. Na wyświetlaczu ALARM AKUSTYCZNY W razie wystąpienia niektórych stanów alarmowych rozlega się akustyczny alarm. Alarm można wyciszyć wciskając przycisk. ALARM BRAKU ZASILANIA W przypadku przerwy w zasilaniu rozlega się alarm, a na wyświetlaczu pojawia się. Pojawienie się na wyświetlaczu migającego HACCP oznacza, że temperatura wzrosłą powyżej alarmowej granicy +8 0 C. Należy skontrolować przebieg temperatur wg rozdziału Odczyt zapamiętanych stanów alarmowych i zdecydować, czy przechowywane produkty nadają się do dalszego zastosowania. ALARM OTWARTYCH DRZWI Gdy drzwi są otwarte świeci się dioda temperatury. i zaczyna migać wyświetlacz Gdy drzwi są otwarte dłużej niż 60 sekund zaczyna migać dioda, a na wyświetlaczu miga na zmianę z wyświetleniem temperatury. Słychać sygnał alarmu.

8 Gdy drzwi muszą dłużej pozostawać otwarte np. przy wkładaniu produktów można wyciszyć alarm przyciskiem. USTAWIENIE OPÓŹNIENIA DZIAŁANIA ALARMU OTWARTYCH DRZWI Można zmienić czas od momentu otwarcia drzwi do zadziałania sygnału alarmu. Wcisnąć na 5 sekund.. (minuta). Zakres ustawienia = od 1 do 5 minut. Wybrać odpowiedni czas przyciskami lub. wyświetlacz = wciskać przez 5 sekund. Elektronika powraca do normalnego trybu. USTAWIENIA ALARMU AKUSTYCZNEGO Po wciśnięciu przycisku alarm akustyczny nie działa dla aktualnego przypadku alarmowego. Jeśli chcemy, aby alarm akustyczny ponownie aktywował się samoczynnie trzeba wykonać następujące kroki: Wciskać przez 5 sekund. Wskaźnik = wskaźnik = wskaźnik = wskaźnik = wskaźnik = wskaźnik = wskaźnik = wskaźnik =. Działa teraz automatyczna reaktywacja alarmu akustycznego.

9 Trzeba ustawić czas do momentu ponownego zadziałania sygnału alarmowego. wskaźnik = wskaźnik =. Czas w minutach gdy po wciśnięciu przycisku ponownie zadziała sygnał akustyczny alarmu. Zakres ustawienia = minut. Przyciskami lub wybrać żądane ustawienie. wskaźnik = wciskać przez 5 sekund. Elektronika powraca do normalnego trybu pracy. MELDUNKI ALARMOWE 1. Dioda miga na wyświetlaczu. Pojawienie się na wyświetlaczu symbolu Należy zwrócić się do serwisu. oznacza usterkę urządzenia. 2. Dioda miga, na wyświetlaczu pojawia się. Bateria urządzenia alarmowego braku zasilania jest za słaba (dostarcza za niskie napięcie) lub jest uszkodzona. Należy zwrócić się do serwisu. 3. Dioda miga, na wyświetlaczu pojawia się lub. We wnętrzu jest za ciepło ( ) lub za zimno ( ). Słychać sygnał alarmu. 4. HACCP miga na wyświetlaczu na zmianę wyświetla się aktualna temperatura we wnętrzu, oraz. Nastąpiła dłuższa przerwa w zasilaniu lub w pewnym okresie czasu we wnętrzu było za ciepło lub za zimno. Do trzech stanów alarmowych jest zapamiętywanych i można je odtworzyć. TEST ALARMU Przy pomocy testu sprawdza się zdolność działania wewnętrznego urządzenia alarmowego oraz ewentualnie urządzenia alarmowego podłączonego z zewnątrz. Podczas testu alarmu funkcja chłodnicza urządzenia pozostaje niezakłócona. Uruchomienie testu wcisnąć na 5 sekund. Wyświetlenie zmienia się na wartość temperatury 0,2 0 C poniżej ustawionej górnej granicy alarmu. Wartość temperatury wzrasta teraz o 0,1 0 C co każde 2 sekundy.

10 Po osiągnięciu górnej granicy alarmu na wyświetlaczu pojawia się Teraz aktywuje się zewnętrzne urządzenie alarmowe podłączone do styku beznapięciowego. Wartość temperatury nadal wzrasta do 0,2 0 C ponad górną granicę alarmu. Taki sam proces automatycznie przebiega dla dolnej granicy alarmu. Na wyświetlaczu pojawia się Podczas testu alarmu świeci się dioda LED. Elektronika powraca automatycznie do normalnego trybu pracy. Przerwanie testu alarmu przed czasem: Wcisnąć na 5 sekund przycisk. ODCZYT ZAPAMIĘTANYCH STANÓW ALARMOWYCH I ODCZYT PRZEBIEGU TEMPERATURY wskaźnik =. Przewijać listę przyciskami lub. ilość zaistniałych alarmów temperatury ostatni alarm temperatury przedostatni alarm temperatury alarm temperatury przed. Ilość przypadków braku zasilania ostatni brak zasilania przedostatni brak zasilania brak zasilania przed. okres czasu w godzinach, w którym zostały zmierzone maksymalne i minimalne temperatury jakie wystąpiły we wnętrzu. najwyższa zmierzona temperatura (najcieplej) najniższa zmierzona temperatura (najzimniej). Wybrać żądany punkt przyciskiem tego przycisku.. Powrót do listy po ponownym wciśnięciu Wskazówka: można wcześniej opuścić menu wciskając na 5 sekund przycisk. Jeśli w ciągu kolejnych 60 sekund nie będzie wciśnięty żaden przycisk elektronika przełączy się automatycznie.

11 KASOWANIE ZAREJESTROWANEGO PRZEBIEGU TEMPERATURY Gdy chcemy ustawić wartość zapisaną w poprzednim rozdziale pod na 0 trzeba wykonać następujące kroki: ponownie Wskaźnik = Wciskać przyciski lub.aż na wyświetlaczu pojawi się. Wskaźnik = Wciskać przez 5 sekund. Wskaźnik = Wartości pod oraz (najwyższa względnie najniższa zmierzona temperatura we wnętrzu) ustawią się na wartość temperatury aktualnie panującej we wnętrzu. wciskać przez 5 sekund. Elektronika powraca do normalnego trybu pracy. PRZYKŁADOWY ODCZYT ALARMU Sytuacja: na wyświetlaczu miga HACCP. wyświetlacz = wyświetlacz =. Nie wystąpił żaden stan alarmowy dotyczący za wysokiej lub za niskiej temperatury. Trzeba przejść do wyświetlenia. Wciskać, aż na wyświetlaczu pojawi się Wyświetlacz. Wystąpił 1 przypadek braku zasilania. wyświetlacz =. Ostatni brak zasilania.. Rok Miesiąc 05 (maj).. Dzień 30.

12 wyświetlacz =. Godzina 23.. Minuta 14. Brak zasilania trwał 3 godziny. Wcisnąć na 5 sekund przyciski. Na wyświetlaczu pojawi się. Dioda LED HACCP świeci teraz znowu w sposób ciągły. Elektronika jest gotowa do rejestracji następnego stanu alarmowego. Wciskać przez 5 sekund. Elektronika powraca do normalnego trybu pracy. ZMIANA ADRESÓW SIECIOWYCH Przy połączeniu w sieć kilku urządzeń poprzez moduł RS485 trzeba nadać każdemu z urządzeń własny adres sieciowy. wciskać przez 5 sekund. Przyciskami lub zmieniać adresy sieciowe. Wciskać przez 5 sekund. Elektronika powraca do normalnego trybu pracy. POWRÓT DO FABRYCZNYCH USTAWIEŃ PARAMETRÓW Przy pomocy tej funkcji można przywrócić fabryczne ustawienia granic alarmu oraz wartości kalibracji czujnika. Wcisnąć przycisk ON/OFF na ok. 5 sekund. Na wyświetlaczu pojawia się OFF. Wcisnąć przyciski na 5 sekund. Na wyświetlaczu pojawia się Wyciągnąć wtyczkę z gniazdka.

13 Trzymać wciśnięty przycisk i włożyć wtyczkę do gniazdka.. wyświetlacz =. Elektronika powraca do normalnego trybu pracy. USTAWIANIE GODZINY Godzina jest ustawiona fabrycznie (czas środkowo-europejski). Inną strefę czasową czy czas letni / zimowy trzeba ustawiać ręcznie. USTAWIANIE GODZINY Godzina jest ustawiona fabrycznie (czas środkowo-europejski). Inną strefę czasową czy czas letni / zimowy trzeba ustawiać ręcznie. Wciskać przez 5 sekund. Rok Ustawić rok przyciskami. Zatwierdzić nowe ustawienie.. Miesiąc (1-12).Ustawić miesiąc przyciskami. Zatwierdzić nowe ustawienie.. Dzień (1 31). Ustawić dzień przyciskami. Zatwierdzić nowe ustawienie. Dzień tygodnia (1 = poniedziałek; 7 = niedziela)

14 .Ustawić dzień tygodnia przyciskami. Zatwierdzić nowe ustawienie.. Godzina (0 23).. Ustawić godzinę przyciskami. Zatwierdzić nowe ustawienie. Minuty (0 59).. Ustawić minuty przyciskami. Zatwierdzić nowe ustawienie. Wciskać przez 5 sekund. Elektronika powraca do normalnego trybu pracy. Uwaga: Jeśli na wyświetlaczu pojawi się godzinę trzeba ustawić od nowa. OŚWIETLENIE WNĘTRZA model MKv 3913 Oświetlenie jest umieszczone wewnątrz, u góry. Oświetlenie wnętrza można włączać i wyłączać przyciskiem. Intensywność światła oświetlenia LED odpowiada klasie laserowej 1/1M. UWAGA! Osłonę oświetlenia może zdejmować tylko technik z serwisu! Przy zdjętej osłonie nie wolno patrzeć bezpośrednio na oświetlenie przez soczewki optyczne. Grozi to uszkodzeniem wzroku! ZAMEK Zamek w drzwiach jest wyposażony w mechanizm zabezpieczający. Zamykanie: Wcisnąć klucz w kierunku 1. Obrócić klucz o Aby otworzyć drzwi postępować w takiej samej kolejności.

15 ODSZRANIANIE Urządzenie oszrania się automatycznie. Wilgoć z oszraniania jest odprowadzana na zewnątrz przez odpływ wody do tacki na wodę, gdzie wyparowuje pod wpływem ciepła z kompresora. Ustawianie wskazań wyświetlacza podczas fazy oszraniania Można ustawić następujące wskazania wyświetlacza podczas oszraniania: Symbol + naprzemienne wyświetlenie symbolu oraz aktualnej temperatury we wnętrzu. Symbol + temperatura przed rozpoczęciem oszraniania (ustawienie fabryczne). Symbol +. Zmiana wskazań wyświetlacza podczas fazy oszraniania wciskać przez 5 sekund... Wybrać odpowiednie ustawienie przyciskami lub. = naprzemienne wyświetlenie symbolu oraz aktualnej temperatury we wnętrzu. temperatura przed rozpoczęciem oszraniania = tylko wyświetlenie. wyświetlacz = wciskać przez 5 sekund. MYCIE I DEZYNFEKCJA Przed rozpoczęciem mycia i dezynfekcji wyłączyć urządzenie. Wyciągnąć wtyczkę z gniazdka. Dezynfekować wyłącznie środkami na bazie alkoholu etylowego. Najpierw wyczyścić zamoczoną ścierką zabrudzone powierzchnie i druciane półki. Wnętrze, półki oraz ściany zewnętrzne myć letnią wodą oraz środkami na bazie alkoholu etylowego lub środkami na bazie wody używanymi w gospodarstwie domowym. Nie wolno używać środków do czyszczenia zawierających piasek czy kwasy ani chemicznych rozpuszczalników. Nie wolno używać urządzeń czyszczących parą! Grozi to uszkodzeniem urządzenia i stwarza niebezpieczeństwo dla użytkownika.

16 Uważać, aby podczas mycia woda nie przedostałą się do części elektrycznych ani do kratek wentylacyjnych. Agregat z wymiennikiem ciepła metalową kratkę z tyłu urządzenia należy co najmiej raz w roku czyścić i odkurzać. Nie wolno usuwać ani uszkodzić podczas mycia tabliczki znamionowej. Jest ona ważna dla serwisu. Materiały, z których wykonane jest urządzenia są odporne tylko na w/w środki myjące. Regularne mycie i dezynfekcja zapobiegają silnym zabrudzeniom. USTERKI W PRACY URZĄDZENIA Następujące usterki można usunąć samodzielnie po ustaleniu ich przyczyn: Urządzenie nie pracuje: - sprawdzić czy jest włączone - czy wtyczka prawidłowo tkwi w gniazdu - czy bezpiecznik jest w porządku. Za głośne szmery: - sprawdzić, czy urządzenie stabilnie stoi na podłodze - czy stojące w pobliżu meble i przedmioty nie ulegają wibracjom podczas pracy agregatu. Prosimy wziąć pod uwagę, że szmery przy przepływie czynnika chłodniczego w systemie chłodniczym są nie do uniknięcia. Temperatura nie jest wystarczająco niska: - sprawdzić ustawienie temperatury; - czy prawidłowo działa wentylacja -czy urządzenie nie stoi zbyt blisko źródeł ciepła. Gdy na wyświetlaczu pojawi się - prosimy ponownie ustawić godzinę (patrz: Ustawianie godziny). Gdy nie stwierdzimy żadnej z powyższych przyczyn i nie można samodzielnie usunąć usterki należy zgłosić się do serwisu podając: 1- oznaczenie typu urządzenia 2 numer serwisowy 3 - numer seryjny. Dane te znajdują się na tabliczce znamionowej.

17 POZOSTAWIANIE NIEPRACUJĄCEJ CHŁODZIARKI Jeśli zamierzamy pozostawić niepracujacą chłodziarkę na dłuższy czas trzeba koniecznie wykonać następujące kroki, aby odłączyć od elektroniki baterię urządzenia alarmowego o braku zasilania. Wcisnąć na 5 sekund przycisk ON/OFF. Na wyświetlaczu pojawi się OFF. Wcisnąć na 5 sekund przyciski. Na wyświetlaczu pojawi się. Odczekać 10 sekund! Wyciągnąć wtyczkę z gniazdka. Wyświetlacz gaśnie. Wskazówka: Jeśli wyświetlacz nadal świeci trzeba przycisnąć przycisk jednostki zasilania. Chłodziarkę umyć, a drzwi pozostawić otwarte, aby uniknąć powstawania nieprzyjemnego zapachu. ALARM ZEWNĘTRZNY Zaleca się podłączenie urządzenia do zewnętrznego urządzenia alarmowego. Z tyłu urządzenia znajdują się różne wejścia do podłączenia. Podłączenia do zewnętrznego urządzenia alarmowego może dokonać wyłącznie wykwalifikowany technik!!! Beznapięciowe wejście alarmu Wejście interfejsu RS485 Opornik.Przy połączeniu w sieci przez moduł RS485 kilku urządzeń w ostatnim urządzeniu opornik musi pozostać. Trzeba wyjąć opornik z urządzeń pośrednich.

18 Wskazówka: Wtyczki są zabezpieczone wkrętami. Aby wyjąć wtyczki trzeba poluzować wkręty z lewej i prawej strony. BEZPOTENCJAŁOWE WYJŚCIE ALARMU Te trzy złącza mogą być wykorzystane do podłączenia optycznego lub akustycznego urządzenia alarmowego. Jest to złącze przystosowane na prąd stały 42V / 8A z obwodu o bardzo niskim napięciu (SELV) (najmniejszy prąd 150 ma). Uwaga: Przy korzystaniu z sieciowego napięcia w beznapięciowym wyjściu alarmu nie są spełnione wymogi technicznego bezpieczeństwa wg normy EN INTERFEJS RS 485 N.O. Wyjście alarmu Złącze lampki kontrolnej alarmu lub akustycznego źródła alarmu. N.C. Lampka kontrolna pracy Złącze lampki kontrolnej wskazującej, że urządzenie normalnie pracuje. COM Zewnętrzne źródło napięcia Max. 42V / 8A (prąd stały) Najmniejszy prąd 150 ma Rx- / Txwysyłka/odbiór danych (biegun ujemny) Rx+ / Tx+ Wysyłka / odbiór danych (biegun dodatni) GND Przewód masowy (uziemienie)

19 ZMIANA KIERUNKU OTWIERANIA DRZWI 1. Odkręcić mocowanie zawiasu. Uwaga: Łożysko drzwi posiada sprężynowy mechanizm samodomykacza drzwi. Przy wykręcaniu wkrętów mocowanie zawiasu obraca się w lewo. 2. Zdjąć drzwi do dołu. 3. Przełożyć uchwyt i zaślepki. 4. Przełożyć bolce w mocowaniu zawiasu. 5. Przełożyć elementy górnego zawiasu. 6. Przełożyć nakładkę na przeciwną stronę. 7. Drzwi zawiesić na bolcach zawiasów i zamknąć. 8. Włożyć mocowanie zawiasu w dolne łożysko drzwi. 9. Obrócić mocowanie zawiasu o sprężyna naciągnie się. Przykręcić mocowanie zawiasu. ====================================
