1 INSTRUKCJA OBSŁUGI CHŁODZIARKO ZAMRAŻARKI LIEBHERR MODEL LCv 4010 Dystrybutor w Polsce: "AGED" Sp. z o.o. Millennium Logistic Park Pruszków, ul. 3-go Maja 8, tel. (022) do LC 710

2 Utylizacja zużytego sprzętu Opakowanie jako ochrona transportowa zawiera wiele materiałów, które mogą być powtórnie wykorzystane. tektura i tektura falista kształtki z polistyrolu PS, nie zawierającego freonów folie i worki foliowe z polietylenu PE bandówki z polipropylenu PP. Materiały opakowaniowe nie mogą służyć jako zabawka dla dzieci! Niebezpieczeństwo uduszenia! Zalecamy dostarczenie materiałów opakowaniowych do najbliższego punktu skupu, aby mogły być ponownie przetworzone. Zużyty sprzęt zawiera wiele wartościowych materiałów nadających się do recyclingu. Postępowanie ze zużytym sprzętem: Zużytego sprzętu nie wolno umieszczać w miejscach składowania śmieci, razem z innymi odpadami! Uniemożliwić korzystanie ze zużytego sprzętu wyjąć wtyczkę z gniazdka, a następnie odciąć przewód przyłączeniowy. Usunąć wszystkie zamki i zasuwy, aby dzieci nie mogły zamknąć się przypadkiem w środku np. podczas zabawy. Zwracać uwagę, aby do czasu odwiezienia sprzętu do punktu zbiórki nie uszkodzić przewodów obiegu czynnika chłodniczego. Czynnik chłodniczy i oleje nie mogą wypływać na zewnątrz w sposób niekontrolowany. Dokładna informacja o zastosowanym czynniku chłodniczym znajduje się na tabliczce znamionowej. KLASA KLIMATYCZNA Zależnie od klasy klimatycznej urządzenie jest dostosowane do pracy w określonych przedziałach temperatur otoczenia. Nie powinny one być przekraczane! Klasa klimatyczna urządzenia jest podana na tabliczce znamionowej. Klasa klimatyczna Zakres temperatur SN od +10 do C N od +16 do C ST od +18 do C T od + 18 do C ZASTOSOWANIE Urządzenie jest przeznaczone do przechowywania i schładzania preparatów laboratoryjnych. Zakresy temperatur: Chłodziarka: +3 0 C do C Zamrażarka: C do 9 0 C. Urządzenie nie nadaje się do pracy w pomieszczeniach zagrożonych wybuchem. Przy przechowywaniu wartościowych lub wyjątkowo wrażliwych na temperaturę materiałów i produktów konieczne jest zastosowanie niezależnego systemu alarmowego stale kontrolującego temperaturę. System alarmowy musi być skonstruowany w taki sposób, aby zapewniał natychmiastowe zarejestrowanie każdego stanu alarmowego przez kompetentną osobę mogącą podjąć konieczną interwencję. Czujnik temperatury tego systemu trzeba umieścić w górnej części chłodziarki (patrz rozdział Lokalizacja zewnętrznego czujnika temperatury). SZCZEGÓŁY I ZALETY WYPOSAŻENIA Alarm temperatury, akustyczny i optyczny (zakres możliwy do ustawienia) Alarm otwartych drzwi, akustyczny i optyczny Złącze do podłączenia zewnętrznego systemu kontroli i ostrzegania Seryjny interfejs (RS485) do zewnętrznej rejestracji temperatury i alarmów. Pamięć minimalnej / maksymalnej temperatury. Pamięć 3 ostatnich alarmów temperatury z godziną, datą i czasem trwania stanu alarmowego. Pamięć ostatnich 3 przerw w dopływie prądu z godziną, datą i czasem trwania. Przystosowanie do zamontowania czujnika. Termostat bezpieczeństwa aby zapobiec temperaturom poniżej +2 0 C (w chłodziarce). Powyższe elementy bezpieczeństwa muszą być koniecznie wykorzystywane, aby uniknąć szkód w przechowywanych produktach. NIE WOLNO ICH WYŁĄCZAĆ ANI DEZAKTYWOWAĆ. 2

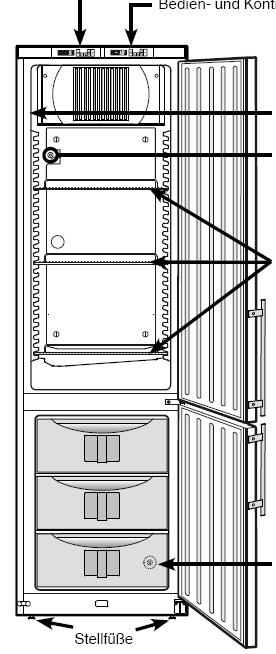

3 URZĄDZENIE NA PIERWSZY RZUT OKA Panel sterowania chłodziarki Panel sterowania zamrażarki Tabliczka znamionowa Wejście dla zewnętrznego czujnika temperatury produktu Półki Wejście dla zewnętrznego czujnika temperatury Nóżki USTAWIENIE Unikać ustawienia w miejscach bezpośredniego nasłonecznienia, obok pieców, grzejników itp. Podłoga w miejscu ustawienia powinna być równa i gładka. Nierówności wyrównać regulując wysokość nóżek. Kubatura pomieszczenia, gdzie ustawiamy lodówkę musi wynosić wg normy EN m3 na 8 g czynnika chłodniczego R600a, aby w razie wypłynięcia czynnika chłodniczego nie powstała łatwopalna mieszanina gazu i powietrza. Dane o ilości użytego czynnika chłodniczego znajdują się na tabliczce znamionowej wewnątrz lodówki. Zwracać uwagę na swobodny dopływ i odpływ powietrza. PODŁĄCZENIE DO SIECI Rodzaj prądu (prąd zmienny) i napięcie w miejscu ustawienia lodówki muszą być zgodne z danymi na tabliczce znamionowej. Gniazdko musi być łatwo dostępne (nie może znajdować się z tyłu, za urządzeniem). Sprzęt podłączać tylko do gniazdka ze stykiem ochronnym i posiadającego w instalacji zasilającej bezpiecznik 10A lub wyższy. BEZPIECZEŃSTWO I OSTRZEŻENIA Aby uniknąć uszkodzeń oraz zagrożenia dla osób sprzęt należy transportować w opakowaniu i ustawiać przy udziale dwóch osób. 3

4 W przypadku stwierdzenia uszkodzeń lodówki przed jej podłączeniem do sieci niezwłocznie powiadomić dostawcę. Dla zapewnienia prawidłowego działania lodówkę montować i podłączać tylko zgodnie z instrukcją obsługi i obowiązującymi przepisami. W razie awarii lodówkę odłączyć od sieci przez wyciągnięcie wtyczki lub wykręcenie bezpiecznika. Przy wyłączaniu z sieci nie wolno ciągnąć za przewód, lecz zawsze za wtyczkę. Naprawy oraz ewentualne modernizacje mogą być wykonywane tylko przez uprawniony serwis. Dotyczy to także wymiany przewodu przyłączeniowego. Nieprzestrzeganie tego zalecenia może spowodować zagrożenie dla użytkownika. Nie używać szuflad, drzwi ani występów lodówki jako stopni do wchodzenia lub wspinania się. Urządzenie nie może być obsługiwane przez dzieci, ani osoby z upośledzeniem fizycznym ruchowym lub umysłowym. Osoby nie posiadające wystarczającej wiedzy i doświadczenia do obsługi urządzenia powinny być odpowiednio przeszkolone i nadzorowane w pierwszym okresie pracy z urządzeniem. Nie pozwalać dzieciom bawić się urządzeniem, nie pozostawiać dzieci bez opieki w pobliżu urządzenia. Unikać dłuższego kontaktu ze skórą zimnych powierzchni i mrożonek; może to spowodować bóle i zawroty głowy bądź odmrożenia. Stosować środki ochronne np. rękawice. Nie spożywać przeterminowanych produktów, aby uniknąć zatrucia. W modelach zamykanych nie pozostawiać klucza w pobliżu urządzenia ani w zasięgu dzieci. Nie manipulować we wnętrzu otwartym płomieniem lub źródłem iskrzenia. Podczas transportu i mycia uważać, aby nie uszkodzić przewodów obiegu chłodniczego. Jeśli czynnik chłodniczy wydostanie się na zewnątrz nie wolno dopuścić, aby w pobliżu znalazł się otwarty ogień lub źródło iskrzenia. Należy wyciągnąć wtyczkę z sieci i dokładnie przewietrzyć pomieszczenie. Nie wolno używać we wnętrzu urządzeń elektrycznych. Nie podłączać urządzenia do przedłużacza razem z innymi urządzeniami. Może nastąpić przegrzanie gniazdka. Nie ustawiać urządzenia w pobliżu urządzeń klimatyzujących. Nie ustawiać urządzenia pod zamontowaną na ścianie klimatyzacją. Urządzenie nie nadaje się do przechowywania medykamentów według DIN Urządzenie nie nadaje się do przechowywania konserwantów krwi według DIN Urządzenie nie nadaje się do przechowywania plazmy krwi według DIN Przed zastosowaniem urządzenia do specjalnych celów podlegających specjalnym normom użytkownik ma obowiązek samodzielnie zadbać o spełnienie wymogów tych norm i odpowiednich przepisów. Urządzenie jest przystosowane do pracy w zamkniętych pomieszczeniach. Nie może pracować na dworze ani w warunkach silnego zawilgocenia; nie może być narażone na działanie kapiącej lub wytryskującej wody WYMIARY URZĄDZENIA OGÓLNY OPIS Wartości czasu lub temperatur, które pojawiają się po słowie wyświetlenie = są wartościami przykładowymi. W następnych rozdziałach opisano obsługę chłodziarki. Obsługa zamrażarki jest identyczna. PANEL STEROWANIA Przycisk ON / OFF (włączanie i wyłączanie) Przyciski ustawiania temperatury Przycisk Set (potwierdzenie) Wyłącznik alarmu Przycisk przywołania zapamiętanych stanów alarmowych 4

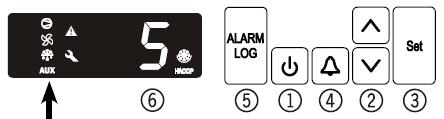

5 Wyświetlacz temperatury Elementy kontroli Kompresor pracuje Miga dioda LED opóźnione włączenie agregatu. Po wyrównaniu ciśnienia w obiegu czynnika chłodniczego agregat automatycznie uruchamia się. Wentylator pracuje (chłodziarka) Urządzenia znajduje się w fazie odszraniania (chłodziarka) Wyświetlacz temperatury z czujnika produktu jest aktywny Funkcja alarmu Pojawienie się tego symbolu na wyświetlaczu oznacza usterkę urządzenia. Należy zwrócić się do serwisu. HACCP (Hazard Analysis Critical Control Point) Wyświetlenie HACCP oznacza, że jest monitorowana temperatura wewnątrz oraz zasilanie. Migające wyświetlenie HACCP oznacza, że wystąpiła przerwa w zasilaniu lub temperatura wewnątrz urządzenia osiągnęła niedopuszczalny poziom. WŁĄCZANIE I WYŁĄCZANIE Włożyć wtyczkę do gniazdka na wyświetlaczu pojawia się OFF. Włączanie: Wcisnąć przycisk ON/OFF na ok. 5 sekund na wyświetlaczu pojawia się ON. Przy pierwszym uruchomieniu nie pojawia się meldunek alarmu. Przy ponownym uruchomieniu urządzenie znajduje się w stanie odpowiadającym stanowi alarmowemu (brak zasilania i za wysoka temperatura). Miga dioda HACCP na wyświetlaczu z prawej strony. Wcisnąć przycisk ALARM LOG. Wciskać przez ok. 5 sekund przyciski ALARM LOG +. Na wyświetlaczu pojawia się symbol. Dioda HACCP świeci teraz znowu w sposób ciągły. wcisnąć na 5 sekund przycisk alarmu. 5

6 Elektronika powraca do normalnego trybu pracy. Wyłączanie: wcisnąć na ok. 5 sekund przycisk ON/OFF na wyświetlaczu pojawia się OFF. USTAWIANIE TEMPERATURY Wcisnąć na 1 sekundę przycisk SET. Miga wyświetlacz temperatury. Podwyższanie temperatury (cieplej) wciskać przycisk. Obniżanie temperatury (zimniej) - wciskać przycisk. Ponownie wcisnąć przycisk SET. Zadana temperatura jest zapamiętana. ALARM AKUSTYCZNY W przypadku wystąpienia stanów alarmowych rozlega się sygnał alarmu. Alarm można wyłączyć wciskając przycisk. ODCZYT REJESTRU TEMPERATURY Elektronika zapamiętuje najwyższą i najniższą temperaturę jaka wystąpiła we wnętrzu. Zapis tych temperatur można przywołać. Rozpoczęcie odczytu: Wciskać 5 sekund Okres czasu w godzinach, w którym były mierzone temperatury wewnątrz. W tym przykładzie są to 3 godziny. Najwyższa (najcieplejsza) temperatura zmierzona w ciągu tych 3 godzin. 6

7 ...Najniższa temperatura zmierzona w ciągu tych 3 godzin. Jeśli chcemy ustawić czas obserwacji ponownie na 0 należy wykonać następujące kroki: Wciskać przez 5 sekund.. Wciskać przez 5 sekund. Elektronika powraca do normalnego trybu sterowania. USTAWIANIE PARAMETRÓW ALARMU Granice alarmu (różnica w porównaniu z ustawioną temperaturą) oraz opóźnienie alarmu (upływ czasu do zadziałania alarmu) można ustawić. Wciskać przez 5 sekund dolna granica alarmu..różnica temperatury w 0 C. Przyciskami lub wybrać żądane ustawienie... Górna granica alarmu. 7

8 Różnica temperatury w 0 C. Przyciskami lub wybrać żądane ustawienie...opóźnienie alarmu w minutach. Przyciskami lub wybrać żądane ustawienie.. Wciskać przez 5 sekund.elektronika powraca do normalnego trybu sterowania. ALARM OTWARTYCH DRZWI Gdy drzwi są otwarte świeci dioda LED, a wyświetlacz temperatury zaczyna migać. Gdy drzwi są otwarte dłużej niż 60 sekund zaczyna migać dioda LED, a na wyświetlaczu pojawia się na zmianę z wartością temperatury. Rozlega się alarm. Gdy drzwi muszą dłużej pozostawać otwarte np. przy wkładaniu produktów można wyłączyć alarm wciskając przycisk. KOMUNIKATY ALARMOWE Na wyświetlaczu miga dioda LED. Oznacza to usterkę urządzenia. Należy zgłosić się do serwisu. Na wyświetlaczu miga dioda LED - wyświetlacz lub. We wnętrzu jest za ciepło (HI) lub za zimno (LO). Słychać dźwiękowy sygnał alarmu. Wskazówka: można ustawiać parametry alarmu patrz: Ustawianie parametrów alarmu. Na wyświetlaczu miga HACCP. Wystąpiła dłuższa przerwa w zasilaniu albo we wnętrzu w pewnym okresie czasu było za ciepło lub za zimno. Elektronika zapamiętuje do trzech stanów alarmowych, które można odtworzyć. Patrz: Odczyt zapamiętanych stanów alarmowych. ODCZYT ZAPAMIĘTANYCH STANÓW ALARMOWYCH. Przewijać listę przyciskami lub. ilość zaistniałych alarmów temperatury ostatni alarm temperatury 8

9 przedostatni alarm temperatury alarm temperatury przed. Ilość przypadków braku zasilania ostatni brak zasilania przedostatni brak zasilania brak zasilania przed. Przyciskiem SET wybrać odpowiedni punkt. Aby powrócić do listy ponownie przycisnąć SET. Wskazówka: można wyjść z menu wcześniej wciskając na 5 sekund przycisk. Jeśli przez 60 sekund nie będzie przyciśnięty żaden przycisk elektronika automatycznie przełączy się do poprzedniego stanu. PRZYKŁADOWY ODCZYT ALARMU Sytuacja: na wyświetlaczu miga HACCP. wyświetlacz = wyświetlacz = przejść do wyświetlenia.. Nie wystąpił żaden stan alarmowy dotyczący za wysokiej lub za niskiej temperatury. Trzeba Przyciskać ten przycisk aż na wyświetlaczu pojawi się. Wystąpił jeden przypadek braku zasilania..ostatni brak zasilania.. Rok Miesiąc 05 (maj).. Dzień 30.. Godzina 23. 9

10 . Minut 14.. Brak zasilania trwał 3 godziny. Wcisnąć na 5 sekund przyciski. Na wyświetlaczu pojawi się. Dioda LED HACCP świeci teraz znowu w sposób ciągły. Elektronika jest gotowa do rejestracji następnego stanu alarmowego. Wciskać przez 5 sekund. Elektronika przełącza się na normalny tryb. KALIBRACJA CZUJNIKA TEMPERATURY (czujnika z seryjnej produkcji do odczytu temperatury) Przy pomocy tej funkcji można skompensować ewentualne tolerancje czujnika (temperatura wyświetlana do rzeczywistej temperatury). Wciskać przez 5 sekund... fabrycznie ustawiona wartość korekty. Przyciskami lub podwyższać lub obniżać wartość korekty w odstępach co 1 o C. aktualna (skorygowana) temperatura wewnątrz. Wciskać przez 5 sekund. Elektronika powraca do normalnego trybu. CZUJNIK PRODUKTOWY (jako dodatkowo dostępne akcesoria) Przy pomocy czujnika produktowego można zmierzyć lub oznaczyć temperaturę w dowolnym miejscu we wnętrzu. Podłączyć czujnik (patrz: Alarm zewnętrzny) Aktywacja czujnika Wciskać przez 5 sekund.. 10

11 ... Wciskać przez 5 sekund. Elektronika powraca do normalnego trybu regulacji. Pojawienie się na wyświetlaczu oznacza, ze czujnik nie został aktywowany. Pojawienie się na wyświetlaczu oznacza, że czujnik jest niepodłączony lub wadliwy. KALIBRACJA CZUJNIKA PRODUKTOWEGO Przy pomocy tej funkcji można skompensować ewentualne tolerancje czujnika produktowego (temperatura ustawiona do rzeczywistej temperatury). Wciskać przez 5 sekund.. Przyciskami lub podwyższać lub obniżać wartość korekty w odstępach co 1 o C. aktualna (skorygowana) temperatura czujnika produktowego. Wciskać przez 5 sekund. Elektronika powraca do normalnego trybu. PRZEŁĄCZANIE WYŚWIETLACZA TEMPERATURY POMIĘDZY CZUJNIKIEM TEMPERATURY A CZUJNIKIEM PRODUKTOWYM Wciskać przez 5 sekund. (czujnik regulacji) 11

12 (czujnik produktowy). Gdy czujnik produktowy jest aktywny na wyświetlaczu pojawia się Wciskać przez 5 sekund. Elektronika powraca do normalnego trybu regulacji. ZMIANA ADRESÓW URZĄDZEŃ W SIECI Przy połączeniu w sieć kilku urządzeń poprzez moduł RS485 trzeba nadać każdemu z urządzeń własny adres sieciowy. Wciskać przez 5 sekund. Przyciskami lub zmieniać adresy sieciowe. Wciskać przez 5 sekund. Elektronika powraca do normalnego trybu. POWRÓT DO FABRYCZNYCH USTAWIEŃ PARAMETRÓW Przy pomocy tej funkcji można przywrócić fabryczne ustawienia granic alarmu oraz wartości kalibracji czujnika. Wyciągnąć wtyczkę sieciową. trzymać wciśnięte i włożyć wtyczkę do gniazdka. Poczekać aż na wyświetlaczu pojawi się. U W A G A!!! Teraz nie wolno jeszcze wciskać przycisku SET!!! Zostałyby utracone wszystkie parametry elektroniki. 12

13 Elektronika powraca do normalnego trybu regulacji. USTAWIANIE GODZINY Prawidłowa godzina jest ustawiona fabrycznie (czas środkowo-europejski). Inna strefę czasową czy czas letni / zimowy trzeba ustawiać ręcznie. Wciskać przez 5 sekund. Rok 2010.Ustawić rok przyciskami. = zatwierdzić nowe ustawienie.. Miesiąc (1-12).Ustawić miesiąc przyciskami. = zapisać nowe ustawienie. Dzień (1-31). Ustawić dzień przyciskami. Zatwierdzić nowe ustawienie.. Dzień tygodnia (1=poniedziałek, 7 = niedziela).ustawić dzień tygodnia przyciskami. = Zatwierdzić nowe ustawienie.. Godzina (0-23). Ustawić godzinę przyciskami. 13

14 = Zatwierdzić nowe ustawienie.. Minuty (0-59). Ustawić minuty przyciskami. = zatwierdzić nowe ustawienie. Wciskać przez 5 sekund. Elektronika powraca do normalnego trybu regulacji. Wskazówka: Jeśli na wyświetlaczu pojawi się godzinę trzeba ustawić od nowa. CHŁODZENIE Półki w chłodziarce można przestawiać na różną wysokość zależnie od wysokości produktów czy butelek. Kratka wentylacyjna nadmuchu powietrza wewnątrz chłodziarki nie może być zasłonięta! ZAMEK Zamek w drzwiach urządzenia jest wyposażony w mechanizm zabezpieczający. Zamykanie: Wcisnąć kluczyk w kierunku 1. Obrócić kluczyk o Aby otworzyć drzwi postępować w takiej samej kolejności. ODSZRANIANIE Chłodziarka: Oszrania się automatycznie. Wilgoć z odszraniania jest odprowadzana przez odpływ wody z tyłu chłodziarki. Tam woda wyparowuje pod wpływem ciepła z kompresora. Zamrażarka: Po dłuższym czasie pracy na ścianach zamrażarki powstaje warstwa szronu lub lodu, co powoduje zwiększone zużycie energii. Zamrażarkę należy regularnie odmrażać. Wyłączyć urządzenie, wyciągnąć wtyczkę z gniazdka. Wyjąć szuflady. Mrożonki przełożyć do innej zamrażarki. W celu przyspieszenia oszraniania postawić na podłodze zamrażarki pojemnik z gorącą wodą. Podczas odmrażania drzwi muszą być otwarte. Pozostałości wody z odmrażania zebrać ścierką; zamrażarkę umyć. Do odmrażania nie wolno używać żadnych urządzeń mechanicznych ani innych sztucznych środków, oprócz zalecanych przez producenta. M Y C I E Przed rozpoczęciem mycia konieczne wyłączyć urządzenie. Wyciągnąć wtyczkę z gniazdka lub wyłączyć bezpiecznik. 14

15 Wnętrze, elementy wyposażenia oraz ściany zewnętrzne myć letnią wodą z dodatkiem środka myjącego Nie wolno używać środków do czyszczenia zawierających piasek czy kwasy ani chemicznych rozpuszczalników. Nie wolno używać urządzeń czyszczących parą! Grozi to uszkodzeniem urządzenia i stwarza niebezpieczeństwo dla użytkownika. Uważać, aby podczas mycia woda nie przedostała się do elektrycznych części urządzenia ani do kratek wentylacyjnych. Agregat z wymiennikiem ciepła- metalową kratkę z tyłu urządzenia - należy czyścić lub odkurzać co najmniej raz do roku. Nie wolno uszkodzić ani usuwać tabliczki znamionowej znajdującej się na wewnętrznej ścianie urządzenia jest potrzebna dla serwisu. USTERKI W PRACY URZĄDZENIA Następujące usterki można usunąć samodzielnie po ustaleniu ich przyczyn: Urządzenie nie pracuje: - sprawdzić czy jest włączone - czy wtyczka prawidłowo tkwi w gniazdu - czy bezpiecznik jest w porządku. Za głośne szmery: - sprawdzić, czy urządzenie stabilnie stoi na podłodze - czy stojące w pobliżu meble i przedmioty nie ulegają wibracjom podczas pracy agregatu. Prosimy wziąć pod uwagę, że szmery przy przepływie czynnika chłodniczego w systemie chłodniczym są nie do uniknięcia. Temperatura nie jest wystarczająco niska: - sprawdzić ustawienie temperatury; czy ustawiono właściwą wartość - czy oddzielnie włożony termometr wskazuje prawidłową wartość - czy prawidłowo działa wentylacja -czy urządzenie nie stoi zbyt blisko źródeł ciepła. Gdy na wyświetlaczy pojawi się - prosimy ponownie ustawić godzinę (patrz: Ustawianie godziny). Gdy nie stwierdzimy żadnej z powyższych przyczyn i nie można samodzielnie usunąć usterki należy zgłosić się do serwisu podając: 1 - oznaczenie typu urządzenia 2 numer serwisowy 3 - numer seryjny. Dane te znajdują się na tabliczce znamionowej. Pozostawianie niepracującej lodówki Gdy urządzenie przez dłuższy czas będzie nieużywane należy je wyłączyć, wyciągnąć wtyczkę z sieci lub wykręcić bezpiecznik. Urządzenie umyć, drzwi pozostawić otwarte, aby uniknąć powstawania nieprzyjemnego zapachu. WEJŚCIE DO ZEWNĘTRZNEGO CZUJNIKA TEMPERATURY Wejście do czujnika w chłodziarce Wejście do czujnika w zamrażarce Przeprowadzenie czujnika do chłodziarki Wywiercić otwór w zaznaczonym miejscu na tylnej ścianie urządzenia. 15

16 Przeprowadzenie czujnika do zamrażarki Usunąć masę uszczelniającą. Wykręcić zabezpieczenie naciągu. Zabezpieczenie znajduje się wewnątrz urządzenia. W chłodziarce z lewej strony u góry W zamrażarce - z prawej strony u dołu. Przeprowadzić czujnik przez otwór i zabezpieczyć zabezpieczeniem naciągu przewód czujnika. WAŻNE!!! Zamknąć masą uszczelniającą miejsca przeprowadzenia czujnika na tylnej ścianie. ALARM ZEWNĘTRZNY Zaleca się podłączenie urządzenia do zewnętrznego alarmu. Na tylnej ścianie urządzenia znajdują się wejścia do różnych podłączeń. Podłączenie do zewnętrznego alarmu może być wykonane tylko przez wykwalifikowanego technika! Bezpotencjałowe Podłączenie do Podłączenie temperatury Podłączenie temperatury wyjście alarmu interfejsu RS485 opcjonalnego czujnika produktu zamrażarka opcjonalnego czujnika produktu - chłodziarka Wskazówka: lewej i prawej strony. Wtyczki są zabezpieczone wkrętami. Aby wyjąć wtyczki trzeba poluzować wkręty z 16

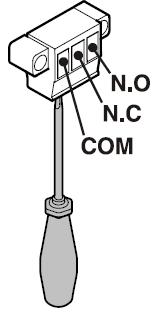

17 BEZPOTENCJAŁOWE WYJŚCIE ALARMU Te trzy złącza mogą być wykorzystane do podłączenia optycznego lub akustycznego urządzenia alarmowego. Jest to złącze na prąd zmienny 250V / 8A lub prąd stały 36V / 8A. N.O. Wyjście alarmu Złącze lampki kontrolnej alarmu lub akustycznego źródła alarmu. N.C. Lampka kontrolna pracy Złącze lampki kontrolnej wskazującej, że urządzenie normalnie pracuje. COM Zewnętrzne źródło napięcia 250V AC (prąd zmienny) lub 36V DC (prąd stały biegun dodatni) ZMIANA KIERUNKU OTWIERANIA DRZWI 1. Odkręcić dolny zawias. Uwaga: Łożysko drzwi posiada sprężynowy mechanizm samodomykacza drzwi. Po zwolnieniu wkrętu kątownik zawiasu obraca się w lewo. 2. Zdjąć drzwi zamrażarki w kierunku do dołu. 3. Przełożyć bolce w kątowniku zawiasu. 4. Odkręcić bolce ze środkowego kątownika zawiasu. 5. Drzwi chłodziarki pociągnąć do przodu i zdjąć w kierunku do dołu. 6. Odkręcić środkowy zawias. 17

18 7. Przełożyć górne elementy zawiasów. 8. Przełożyć na przeciwną stronę środkową nakładkę. 9. Przełożyć na przeciwną stronę dolną nakładkę. 10. Środkowy zawias ponownie zamontować, po lewej stronie. 11. Wyciągnąć mechanizm sprężynujący z drzwi chłodziarki i przełożyć na przeciwną stronę. 12. Zawiesić drzwi chłodziarki na bolcach zawiasu i zamknąć. 13. Przy pomocy klucza obracać mechanizm sprężynujący drzwi chłodziarki w stronę przeciwną do ruchu wskazówek zegara, aż sześciokąt zaskoczy w wycięcie na środkowym zawiasie. 14. Bolec zawiasu przykręcić do środkowego zawiasu. 15. Drzwi zamrażarki zawiesić na bolcu zawiasu i zamknąć. 18

19 16. Nałożyć dolny zawias. 17. Obrócić kątownik zawiasu o sprężyna naciągnie się. Przykręcić kątownik zawias. 18. Przełożyć uchwyt i zaślepki przy obu drzwiach. 19
