1 Euro-SHEV Okienny system oddymiania w PN-EN Napędzamy Twoje pomysły!

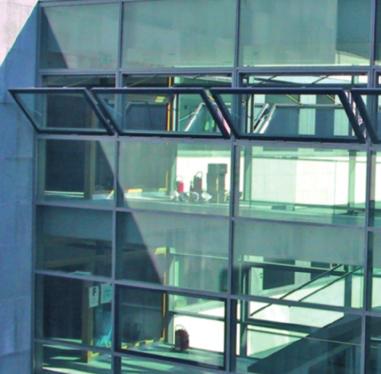

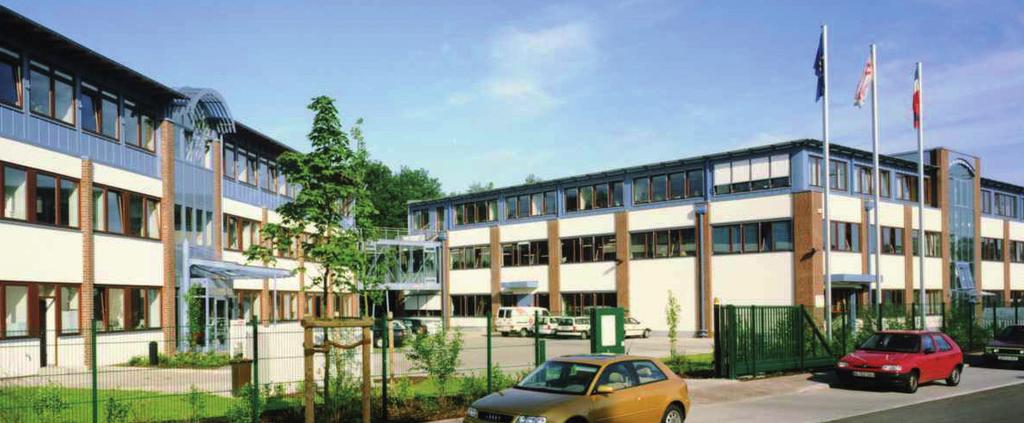

2 Od ponad 40 lat wytyczamy kierunki rozwoju Główne biuro i zakłady produkcyjne D+H Mechatronic AG w Ammersbek koło Hambura, Niemcy System oddymiania poprzez fasadę Technoloia napędów i sterowania D+H D+H - pewna odpowiedź na Koncepcja oddymiania wedłu D+H Gdy firma D+H rozpoczynała swoją działalność ponad 40 lat temu, była jedną z pierwszych, która zastosowała w systemach oddymiania napędy elektryczne. Wieloletnia obecność na rynku zaowocowała większym od innych dostawców doświadczeniem w sprawach oddymiania. Nasze instalacje na niezliczonych obiektach na całym świecie każdeo dnia potwierdzają swoją niezawodność. Dla klientów oznacza to maksimum bezpieczeństwa - w planowaniu, wdrożeniu i eksploatacji urządzeń D+H. D+H Mechatronic AG posiada certyfikat ISO 9001 wedłu DIN EN. Badania i rozwój Zawsze przykładaliśmy najwyższą waę do stałeo rozwoju naszych produktów zodnie z wymoami rynku i oczekiwaniami klientów. Innowacyjność oznacza dla nas więcej niż tylko najnowocześniejsza technoloia. Stale rozwijamy nowe koncepcje w następujących obszarach: oddymianie, naturalna wentylacja, technoloia napędów i sterowania. Tą droą zapewniamy naszym klientom bezpieczeństwo oraz techniczny postęp. Dla architektów, projektantów i klientów Obsłua w firmie D+H oznacza profesjonalne podejście już od najwcześniejszej fazy projektowej, dyż już na tym etapie uwzlędniając suestie klientów i odbiorców dostosowujemy rozwiązania techniczne do indywidualnych potrzeb zodnie z aktualnymi przepisami i wymaaniami prawa. Skoordynowane planowanie i zarządzanie projektem sprawia, że montowane systemy zostaną harmonijnie zinterowane z architekturą obiektu. Możemy zaproponować szeroki wachlarz rozwiązań technoloicznych. Skorzystajcie z naszeo doświadczenia. 2

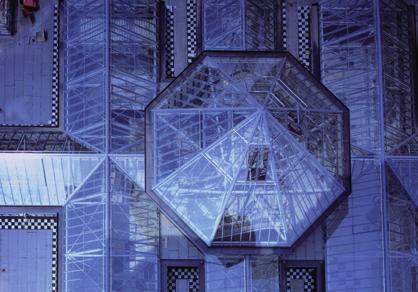

3 Nasze umiejętności kreują bezpieczeństwo Centrum Rozrywkowo-Handlowe PLAZA, Sosnowiec wszystkie pytania dotyczące systemów odprowadzania orących dymów i toksycznych azów Profil firmy D+H Polska obejmuje: kompleksowe projektowanie systemów przeciwpożarowych sprzedaż i dystrybucję produktów kompleksowy montaż systemów przez wykwalifikowane rupy montażowe konserwację w/w systemów serwis warancyjny i powarancyjny profesjonalne doradztwo techniczne szkolenia dla projektantów Nasi wykwalifikowani pracownicy zaproponują rozwiązanie techniczne dostosowane do potrzeb Klienta, uwzlędniające ekonomię wykonania. Biurowiec Prisma, Frankfurt Główne rupy oferowanych przez nas produktów: Zabezpieczenia przeciwpożarowe: rawitacyjne systemy oddymiania klapy dymowe i okna oddymiające systemy oddymiania szybów windowych Lift Smoke Controle LSC systemy napędów do okien, klap, fasad i świetlików dachowych systemy blokad drzwi przeciwpożarowych (odcięć oniowych) systemy synalizacji pożarowej (SAP) Centrum Handlowe Luminaden, Leverkusen Naturalna wentylacja: systemy naturalnej wentylacji automatyka do okien automatyka poodowa Wybór to inwestycja w Twoje bezpieczeństwo! Galeria Messe, Frankfurt-Main 3

4 Nowa norma warantem bezpieczeństwa Wycią z normy PN-EN Systemy kontroli rozprzestrzeniania dymu i ciepła - część 2: Wymaania techniczne dotyczące klap dymowych Wprowadzenie W przypadku pożaru, systemy wentylacyjne odprowadzające dym i ciepło tworzą i utrzymują przypodłoową warstwę wolną od dymu ( ) służą one jednocześnie do odprowadzania orących azów wydzielanych podczas pożaru w jeo stadium rozwojowym. ( ) konieczne jest, aby urządzenia służące do odprowadzania dymu i ciepła działały niezawodnie i w pełnym zakresie za każdym razem, kiedy zostaną uruchomione, w czasie swojeo użytkowania. 1 Zakres normy W niniejszej części normy europejskiej określono wymaania i metody badań klap dymowych, które są przewidziane do instalowania jako element rawitacyjneo systemu odprowadzania dymu i ciepła. (...) 4.2 Mechanizm otwierający Klapa powinna być dostarczana z mechanizmem otwierającym. ( ) 8 Ocena zodności 8.1 Postanowienia oólne Zodność klap dymowych do odprowadzania dymu i ciepła z wymaaaniami niniejszej normy powinna być wykazana przez: - badanie typu; - zakładową kontrolę produkcji prowadzoną przez producenta. 9. Oznakowanie Klapa dymowa powinna być oznakowana w sposób zawierający następujące dane: (...) ) klasy obciążenia wiatrem, śnieiem, skuteczności w niskiej temperaturze, niezawodności i odporności na działanie wysokiej temperatury: (...) Załącznik ZA.3 Oznakowanie CE Producent (...) jest odpowiedzialny za umieszczenie znaku CE. Umieszczone oznakowanie CE powinno być (...) pokazane na klapie dymowej. (...) Klapa dymowa zodna z PN-EN D+H oferuje przetestowane i certyfikowane Wprowadzanie okien oddymiających na rynek Warunkiem wprowadzania wyrobu budowlaneo do obrotu jest oznakowanie o znakiem CE (co oznacza, że dokonano oceny jeo zodności z normą zharmonizowaną) lub znakiem budowlanym B (w przypadku okresu przejścioweo lub braku normy zharmonizowanej). Do wyrobów powinna zostać wystawiona deklaracja zodności. Do wystawienia deklaracji wymaany jest certyfikat wydany przez uprawnioną jednostkę certyfikującą, po przeprowadzeniu procesu certyfikacji. Jedynym dokumentem odniesienia do klap i okien dymowych jest norma PN-EN Jest to norma zharmonizowana, a więc przyjęta przez Polskę i obliatoryjna do stosowania zodnie z Ustawą o Wyrobach Budowlanych, Rozdział 2, Art. nr 5 pkt. 4. Wyroby opisane w normie podleają obowiązkowi znakowania znakiem CE. 4

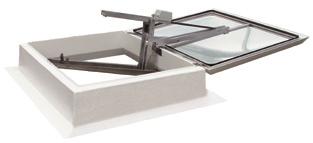

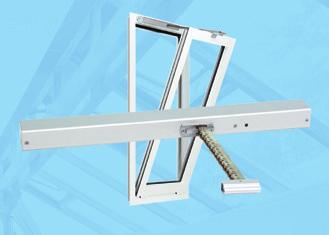

5 Euro-SHEV to rozwiązanie kompletne kompletne systemy oddymiania: klapy dymowe i okna oddymiające wraz z odpowiednim systemem sterowania Wskazówki do projektowania systemów oddymiania Normy dotyczące projektowania systemów oddymiania powalają określić wymaaną czynną powierzchnię oddymiania dla obiektów, opisują rozmieszczenie poszczeólnych urządzeń systemu oddymiania (klapy oddymiające, okna lub drzwi napowietrzające). Jedynie norma PN-EN wyznacza sposób obliczania czynnej powierzchni oddymiania okien oddymiających. Napęd łańcuchowy KA 34 Rozwiązanie Euro-SHEV Firma D+H, jako specjalista systemów oddymiania, wprowadziła rozwiązanie Euro-SHEV, (od anielskiej nazwy Smoke and Heat Exhaust Ventilation - systemy kontroli rozprzestrzeniania dymu i ciepła), które zodne jest z europejską normą PN-EN D+H Polska oferuje odpowiedni system sterowania oraz przetestowane i certyfikowane rozwiązania Euro- SHEV: standardowe klapy dymowe montowane w dachu klapy dymowe montowane w ścianie, zwane oknami oddymiającymi. Dla bezpieczeństwa funkcjonowania systemów oddymiania oraz zodnie z wymaaniami normy, stosowane rozwiązania są kompletne, a to znaczy, że klapy dymowe i okna oddymiające dostarczane są wraz z napędami otwierającymi. Korzyści z zastosowania Euro-SHEV Powierzchnia czynna oddymiania określona dla każdeo okna indywidualnie Rozwiązania oparte na wiodących systemach aluminiowych Możliwość zastosowania na terenie krajów UE, dzie norma EN jest obliatoryjna 5

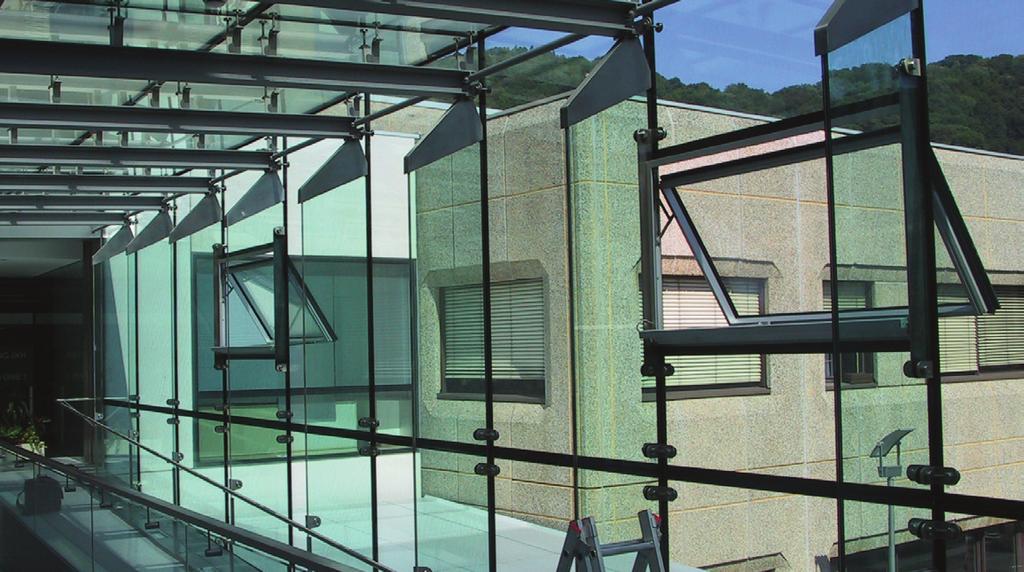

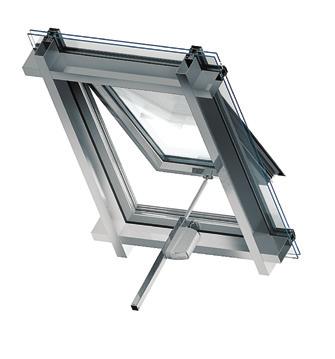

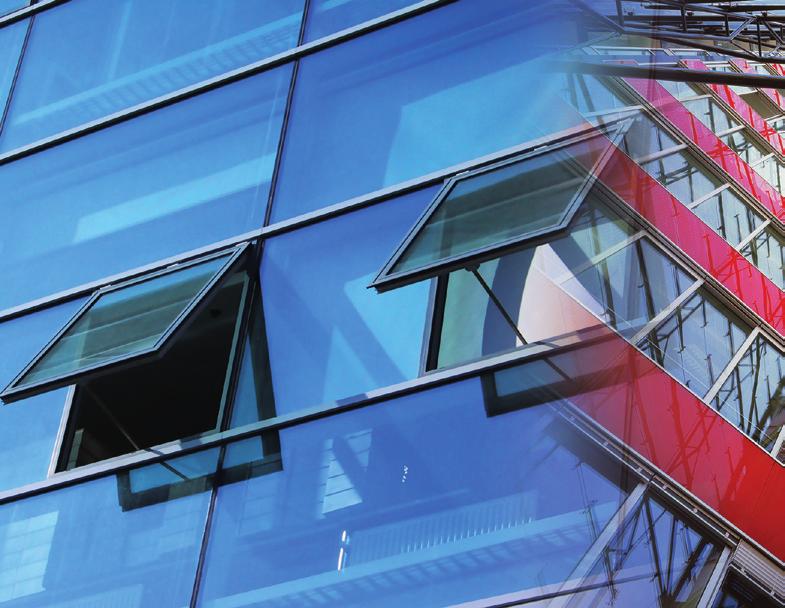

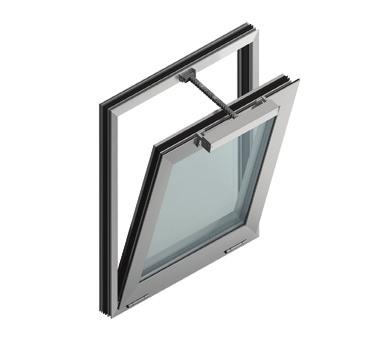

6 Wiele profili okiennych - wiele możliwości Okna oddymiające w fasadzie strukturalnej Na órze okno w fasadzie, na dole okno dachowe Okna oddymiające Euro-SHEV D+H Polska posiada certyfikaty na okna oddymiające, które zostały przebadane zodnie z normą PN-EN Certyfikaty zostały wydane przez VdS - notyfikowaną jednostkę certyfikującą. Obecnie przebadane już zostały okna oddymiające na następujących systemach aluminiowych: Aluprof, Reynaers, Schüco, Heroal, Sapa, Hueck-Hartmann, Wicona, Raico, Gutmann, Sykon. Z uwai na występujące różnice w systemach aluminiowych do każdeo systemu projektowane są specjalne konsole do montażu napędów, co pozwala na kompleksową i szybką obsłuę producentów stolarki aluminiowej. Czynna powierzchnia oddymiania Zaakceptowany przez VdS i zodny z normą PN-EN proram EN-Tool, który został stworzony przez D+H, służy do obliczania czynnych powierzchni oddymiania okien. EN-Tool korzysta z bezwymiarowych współczynników wypływu Cv określonych w sposób doświadczalny w zależności od wymiarów okna, kąta otwarcia i sposobu otwierania okna. Na podstawie tych parametrów określana jest czynna powierzchnia oddymiania. Firma D+H Polska na podstawie informacji otrzymanych od klienta przeprowadza w proramie EN-Tool obliczenia 6

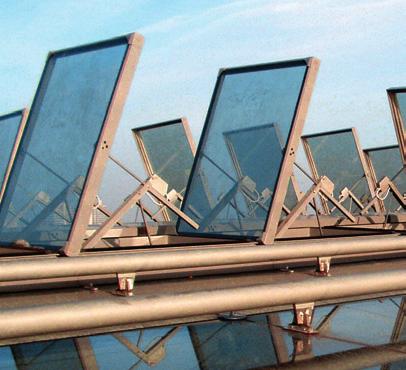

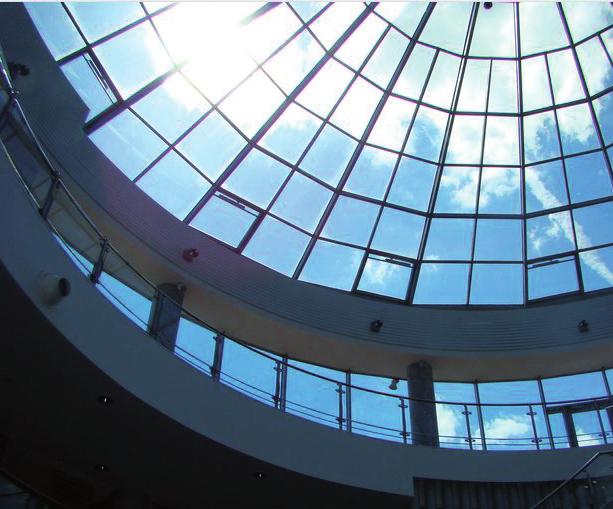

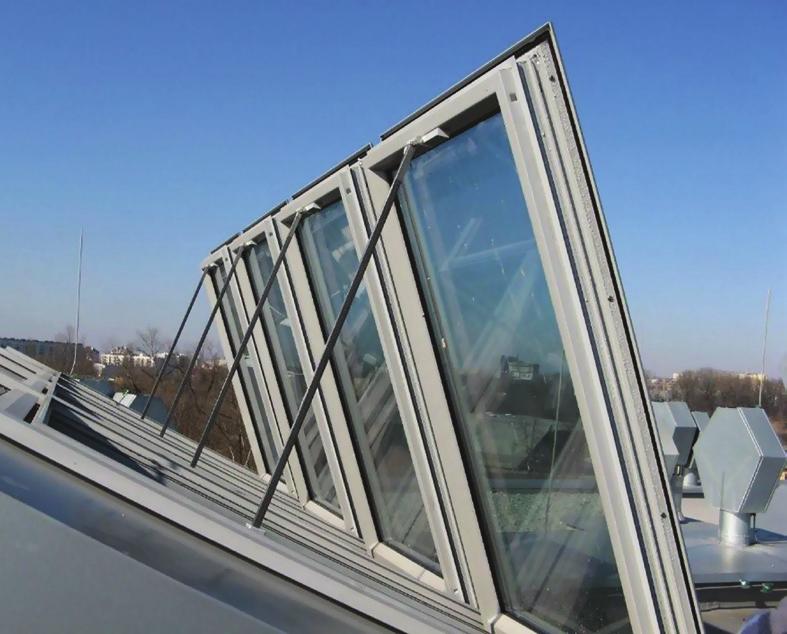

7 Końcowy produkt ze znakiem CE Wymaane dokumenty podczas odbioru końcoweo okienneo systemu oddymiania Oznakowanie CE na oknie Deklaracja zodności z certyfikatem z numerem CPD Elementy sterowania systemem oddymiania - dokumenty zodnie z obowiązującymi przepisami Oznakowanie CE System oddymiania poprzez okna dachowe okna oddymiająceo. Wynikiem kalkulacji jest specyfikacja okna, w której znajdują się wszystkie niezbędne informacje potrzebne do produkcji okna: wymiary skrzydła, system, z któreo ma zostać wykonane okno, typ ramy oraz skrzydła, rodzaj szyby, napęd, który należy zastosować do okna, miejsce i sposób montażu napędu. W specyfikacji znajduje się także klasyfikacja w świetle normy PN-EN : klasyfikacja niezawodności, klasyfikacja obciążenia śnieiem, klasyfikacja działania w niskiej temperaturze, klasyfikacja obciążenia wiatrem, klasyfikacja odporności na wysoką temperaturę. Na podstawie zadanych parametrów proram oblicza wymiar eometryczny okna w świetle, następnie wymiar ten jest przemnażany przez odpowiedni współczynnik wypływu Cv w zależności od warunków i sposobu otwierania okna. Znakowanie okien oddymiających Proram EN-Tool pozwala na wyenerowanie oznakowania CE oraz deklaracji zodności. Oznaczenie CE oraz deklaracja zodności zawierają wszystkie informacje wymaane przez normę. Każde wyprodukowane okno przechodzi przez zakładową kontrolę produkcji. Po sprawdzeniu i zainstalowaniu na oknie napędu okno jest oznakowywane znakiem CE. Do każdeo typu okna wydawana jest deklaracja zodności z certyfikatem. Deklaracja zodności Specyfikacja okna z proramu EN-Tool 7

8 Doradztwo n Serwis n Sprzedaż n Projektowanie D+H Polska Sp. z o.o. ul. Polanowicka 54, Wrocław tel. 71/ fax 71/ dh-polska@dh-partner.com Internet: Oddział Gdańsk ul. Kielnieńska 134A Gdańsk tel. 58/ fax 58/ Oddział Łódź ul. Rzowska Łódź tel./fax 42/ kom Oddział Poznań ul. Wołczyńska Poznań tel. 61/ fax 61/ Oddział Starard Szczeciński ul. J. Bema 5A Starard Szczeciński tel. 91/ fax 91/ Oddział Warszawa ul. Płochocińska Warszawa tel. 22/ fax 22/ Oddział Zabrze ul. Haera Zabrze tel. 32/ fax 32/ V.02/12
