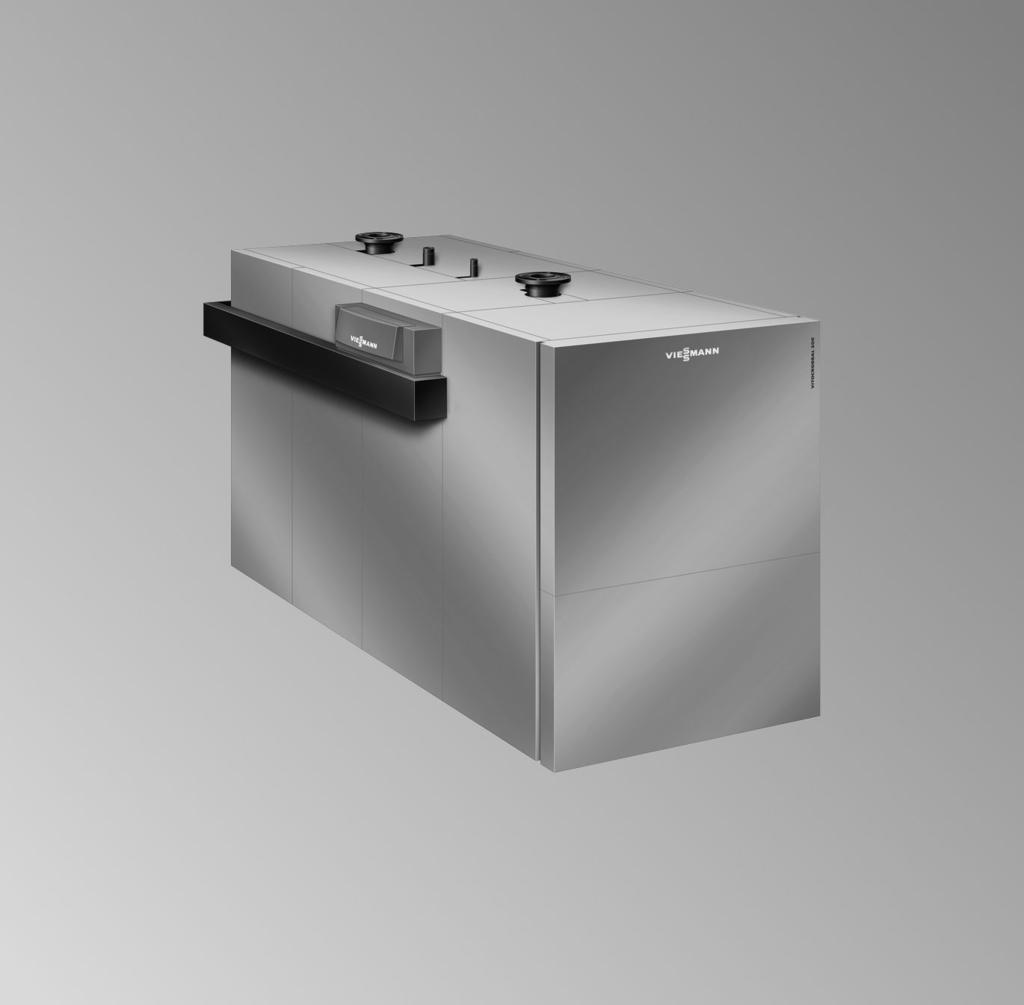

1 Instrukcja montażu dla wykwalifikowanego personelu VIESMANN Vitocrossal 200 Typ CM2, 400 do 620 kw Gazowy kocioł kondensacyjny z palnikiem cylindrycznym MatriX VITOCROSSAL 200 3/2013 Po montażu usunąć!

2 Wskazówki dotyczące bezpieczeństwa Prosimy o dokładne przestrzeganie wskazówek bezpieczeństwa w celu wykluczenia ryzyka utraty zdrowia oraz powstania szkód materialnych. Objaśnienia do wskazówek bezpieczeństwa Niebezpieczeństwo Ten znak ostrzega przed niebezpieczeństwem zranienia.! Uwaga Ten znak ostrzega przed stratami materialnymi i zanieczyszczeniem środowiska. Tekst oznaczony słowem zawiera dodatkowe informacje. Grupa docelowa Niniejsza instrukcja skierowana jest wyłącznie do wykwalifikowanego personelu. Prace przy instalacji gazowej mogą wykonywać wyłącznie instalatorzy posiadający odpowiednie uprawnienia. Prace przy podzespołach elektrycznych mogą wykonywać wyłącznie wykwalifikowani elektrycy. przepisów zrzeszeń zawodowo-ubezpieczeniowych, stosownych i aktualnych przepisów bezpieczeństwa DIN, EN, DVGW, TRGI, TRF i VDE. a ÖNORM, EN, ÖVGW-TR: gaz, ÖVGW-TRF i ÖVE c SEV, SUVA, SVGW, SVTI, SWKI, VKF oraz dyrektywa EKAS 1942: gaz płynny, część 2 Prace przy instalacji Odłączyć instalację od źródła napięcia (np. za pomocą oddzielnego bezpiecznika lub wyłącznika głównego) i sprawdzić brak napięcia. Zabezpieczyć instalację przed ponownym włączeniem. Jeśli instalacja opalana jest gazem, zamknąć zawór odcinający gaz i zabezpieczyć przed przypadkowym otwarciem. Przepisy Podczas prac należy przestrzegać ustawowych przepisów dotyczących bezpieczeństwa i higieny pracy, ustawowych przepisów o ochronie środowiska, 2

3 Spis treści Zastosowanie zgodne z przeznaczeniem... 4 Informacje ogólne Wymiary odstępów... 5 Prace montażowe Ustawienie i wypoziomowanie kotła grzewczego... 7 Montaż izolacji cieplnej... 8 Płaszcz termoizolacyjny korpusu kotła... 8 Mata termoizolacyjna przednia... 9 Przekładanie ogranicznika drzwi kotła Zamykanie drzwi kotła Prowadnice na górze i na dole oraz wsporniki blach bocznych Blachy boczne Belka poprzeczna Montaż palnika Założyć blachy boczne z przodu i ustawić ich wsporniki Podłączanie palnika do prądu Układanie przewodów przyłączeniowych Przyłączenie palnika po stronie gazu Blachy tylne Blachy górne Blachy przednie i tabliczka znamionowa Przygotowanie montażu regulatora Przyłącza dolnej części regulatora Podłączanie po stronie wody grzewczej Wykonanie przyłączy zabezpieczających Zabezpieczenie przed brakiem wody (ogranicznik poziomu wody) Naczynie rozprężne Zawór bezpieczeństwa Podłączanie po stronie spalin Przyłącze spalin Przyłączanie urządzenia neutralizacyjnego Uruchomienie i precyzyjna regulacja

4 Zastosowanie zgodne z przeznaczeniem Zgodnie z przeznaczeniem urządzenie można instalować i eksploatować tylko w zamkniętych systemach grzewczych wg EN 12828, uwzględniając odpowiednie instrukcje montażu, serwisu i obsługi, jak również dane w arkuszu danych. Jest ono przeznaczone wyłącznie do podgrzewu wody grzewczej. Zastosowanie komercyjne lub przemysłowe w celu innym niż podgrzew wody grzewczej nie jest zastosowaniem zgodnym z przeznaczeniem. Zastosowanie zgodne z przeznaczeniem zakłada, że wykonano stacjonarną instalację w połączeniu z komponentami dopuszczonymi do zastosowania zgodnego z przeznaczeniem. Każde inne zastosowanie jest uważane za niezgodne z przeznaczeniem. Wynikające z niego szkody nie są objęte zakresem odpowiedzialności cywilnej. Zastosowanie wykraczające poza podany zakres jest dopuszczane przez producenta w zależności od konkretnego przypadku. Zastosowanie zgodne z przeznaczeniem obejmuje też przestrzeganie częstotliwości konserwacji i kontroli. 4

5 Wymiary odstępów 1000 D A 500 A a C b 500 B A Kocioł grzewczy B Palnik C Dźwiękochłonne nóżki regulacyjne (wyposażenie dodatkowe) Wymiar a: 500 mm Wymiar b: 700 mm Wymiar a i b przy zastosowaniu wyposażenia dodatkowego firmy Viessmann dla instalacji dwukotłowych: Instrukcja montażu przewodu zbiorczego spalin D Dźwiękochłonne podkładki pod kocioł (wyposażenie dodatkowe) M

6 c Wymiary odstępów (ciąg dalszy) d e D Znamionowa moc cieplna kw Dźwiękochłonne nóżki regulacyjne Dop. obciążenie kg 1000 Liczba szt. 4 Dźwiękochłonne podkładki pod kocioł Dop. obciążenie kg c (z przodu)/liczba mm/szt. 375/2 500/2 c (z tyłu)/liczba mm/szt. 375/2 375/2 d mm 30 e (bez obciążenia) mm 42 e (z obciążeniem) mm 37 6

7 Ustawienie i wypoziomowanie kotła grzewczego! Uwaga Uszkodzenie przyłącza spalin może prowadzić do powstania nieszczelności. Nie podnosić i nie poruszać kotła grzewczego, chwytając go za przyłącze spalin. W przypadku ustawienia kotła na ziemi należy zadbać o montaż odpowiedniego odpływu kondensatu w kotłowni (maks. 50 mm powyżej podłoża). B C C B A Do zawieszania zawiesia należy używać otworów B lub C w dnie kotła. 2. Wypoziomować kocioł grzewczy. Specjalny fundament nie jest wymagany. 1. Śruby nastawcze A wkręcić od góry w szyny wsporcze. Śruby regulacyjne dołączone są do kotła grzewczego. 7

8 Ustawienie i wypoziomowanie kotła grzewczego (ciąg dalszy) Zalecamy ustawienie kotła grzewczego na dźwiękochłonnych nóżkach regulacyjnych (wyposażenie dodatkowe). Należy je wkręcić od dołu w szyny wsporcze. Montaż izolacji cieplnej Wszystkie niezbędne elementy znajdują się w opakowaniu izolacji cieplnej. Płaszcz termoizolacyjny korpusu kotła A 8

9 Przy eksploatacji z zasysaniem powietrza do spalania z zewnątrz przewód powietrza dolotowego zamontować przed montażem osłon izolacji cieplnej. Instrukcja montażu wyposażenia dodatkowego do eksploatacji z zasysaniem powietrza do spalania z zewnątrz. Mata termoizolacyjna przednia 1. 2.! Uwaga Opadające drzwi kotła mogą doprowadzić do uszkodzeń i obrażeń. Po otwarciu zabezpieczyć drzwi kotła przed opadnięciem. 9

10 Przekładanie ogranicznika drzwi kotła A B C B D W przypadku przekładania ogranicznika drzwi kotła poprzez przełożenie sworzni A na prawą stronę należy pamiętać, aby uszczelka B przy zamkniętych drzwiach kotła była dociśnięta centralnie do uszczelki D drzwi kotła (patrz zbliżenie); w razie potrzeby należy poprawić ustawienie kabłąków mocujących C. 10

11 Zamykanie drzwi kotła 6x

12 Prowadnice na górze i na dole oraz wsporniki blach bocznych 1. 16x 2. A B 16x C 5. D B Prowadnice na górze ramy C Prowadnice na dole ramy 1. Wkręcić do połowy po cztery śruby M 6 x 10 w ramę górną i dolną. 2. Zaczepić prowadnice na górze z lewej i prawej strony w otworach. 3. Zaczepić prowadnice na dole z lewej i prawej strony na ramie, tak aby wystawały z tyłu. D Wsporniki (dołączone do kotła grzewczego) 4. Dokręcić wszystkie prowadnice, uważając przy tym, aby górne prowadnice z przodu były w jednej płaszczyźnie (patrz A). 5. Wstępnie, lekko przykręcić wsporniki z lewej i prawej strony D z przodu ramy za pomocą śrub M 6 x

13 Blachy boczne F E D C B A A Blacha boczna regulatora B Blacha boczna środkowa C Blacha boczna prawa tylna D Blacha boczna lewa tylna E Blacha boczna środkowa F Blacha boczna 13

14 Regulator może zostać zamontowany dowolnie po prawej lub lewej stronie. Odpowiednio do tego należy zamontować blachę boczną regulatora z prawej lub z lewej strony. Każdą blachę boczną przykręcić za pomocą dwóch śrub 4,8 do górnych prowadnic. Belka poprzeczna 1. 14

15 Montaż palnika Wszystkie części niezbędne do montażu znajdują się w opakowaniu palnika x Wkręcić sześć śrub dwustronnych M 12 w drzwi kotła. 2. Założyć uszczelkę. 4. Przykręcić na krzyż sześć nakrętek M 12 z momentem obrotowym min. 18 Nm. 3. Założyć palnik na drzwi kotła, przeprowadzić przy tym ostrożnie promiennik przez otwór. Montaż palnika przez dwie osoby lub za pomocą odpowiednich podnośników. Uważać na elektrody i promiennik, nie uszkodzić ich. 15

16 5. Otworzyć drzwi kotła, odkręcając w tym celu sześć śrub M 12. Zdjąć osłonę promiennika. Uwaga! Zanieczyszczenie promiennika może doprowadzić do zakłóceń działania. Podczas montażu promiennika uważać, aby nie przywarły do niego żadne włókna z bloku termoizolacji. 6. Sprawdzić, czy odstęp między elektrodami jest prawidłowy (patrz instrukcja serwisu) i czy powierzchnia promiennika nie jest uszkodzona. 7. Zamknąć drzwi kotła i przykręcić równomiernie na krzyż sześć śrub M 12. Moment dokręcenia: 40 Nm! Uwaga Nieprawidłowy montaż promiennika może doprowadzić do zanieczyszczenia komory spalania. Zwracać uwagę, aby do komory spalania nigdy nie dostały się włókna z bloku termoizolacji. 16

17 Założyć blachy boczne z przodu i ustawić ich wsporniki. E 2. D F C A 1. B 1. W wycięcia w blasze założyć ostrożnie dwa klipsy A na każdą blachę boczną (znajdują się w opakowaniu z elementami mocującymi). 2. Blachy boczne przednie C i D zaczepić na klipsach w blachach bocznych E i F. 4. Po zawieszeniu blach bocznych ustawić wsporniki Btak, aby blachy znalazły się w jednej płaszczyźnie. Przykręcić każdy śrubą M 6 x 10 do blach bocznych 3. Lekko przykręcić każdą blachę boczną przednią C i D do górnych prowadnic za pomocą śruby M 6 x

18 Podłączanie palnika do prądu Wszystkie przewody i czujniki znajdują się w zestawie. Uwaga! Przewody elektryczne nie mogą się stykać z gorącymi elementami. Wszystkie przewody elektryczne zabezpieczyć opaskami mocującymi na przewody. gd avg Przyłącze klapy obrotowej (dot. tylko przewodu zbiorczego spalin/wyposażenia dodatkowego) Przewód magistrali KM Przy zastosowaniu przewodu zbiorczego spalin ze stali nierdzewnej w instalacjach dwukotłowych (wyposażenie dodatkowe): 3A/3B 41 Instrukcja montażu przewodu zbiorczego spalin dla instalacji dwukotłowej Doprowadzić przewody palnika do palnika, w razie potrzeby zastosować odciążający uchwyt kablowy lub opaskę mocującą. 2. Podłączyć przewód palnika fa i przewód magistrali KM-BUS avg do automatu palnikowego. 40/ A/15B 145 A/ B Czujnik temperatury wody w kotle aga/agb Czujnik temperatury spalin fö Zasilający przewód elektryczny f-\ybh Przewód przyłączeniowy regulatora fa Przewód palnika 3. Do łączników na płytce mocującej po stronie palnika podłączyć przewód przyłączeniowy regulatora f-\ybh, przewody czujników w kotle A/ B, przewód czujnika spalin aga/ agb i przewód zasilający fö. 4. Do regulatora podłączyć przewód przyłączeniowy f-\ybh i przewód magistrali KM-BUSaVG. Ułożenie przewodów przyłączeniowych, patrz strona

19 Przewody 230 V i przewody niskiego napięcia połączyć w osobne wiązki. Przyłącze elektryczne instalacji Uwaga! Przyłącze elektryczne instalacji realizowane jest za pomocą przewodu z wtykiem fö. Podłączenie regulatora do sieci odbywa się, inaczej niż to podaje instrukcja montażu, za pomocą przewodu przyłączeniowego f- \YBH. a--]a A fa M 230 a-ö L N C fa B fö fö/ abh gd aca ag fö abh L N L2N L1 N L N L 16A D 230 V~ A Sterownik palnika E B Regulator kotła grzewczego 19

20 C Płytka przyłączeniowa z filtrem sieciowym D Przyłącze elektryczne (przewód z wtykiem fö) Podłączyć przewód przyłączeniowy z wtykiem fö do zasilania elektrycznego. Pozostałe dane przyłącza elektrycznego: Instrukcja montażu regulatora Niebezpieczeństwo Nieprawidłowe przyporządkowanie żył może spowodować poważne obrażenia i doprowadzić do uszkodzenia urządzenia. Nie zamieniać żył L 1 i N. L1: brązowy N: niebieski PE: zielony/żółty E Przewód przyłączeniowy f-\ybh Stałe zasilanie elektryczne (przewód zasilający z wtykiem fö) musi być podłączone w sposób pozwalający na wyłączenie go wyłącznikiem głównym. Przy włączonym wyłączniku głównym napięcie jest doprowadzane aż do stycznika sieciowej jednostki filtrującej i do regulatora napięcia zasilania. Przewód przyłączeniowy wentylatora palnika nie jest pod napięciem, gdy regulator jest wyłączony. 20

21 Układanie przewodów przyłączeniowych fö f-ybh / ag age C avg D fö fa B fö fa avg abh fö A ag avg fa f-ybh / Czujnik temperatury wody w kotle Montaż, patrz strona 23 (dołączony do regulatora) ag Czujnik temperatury spalin fö Zasilający przewód elektryczny f-\ybh Przewód przyłączeniowy regulatora fa Przewód palnika avg Przewód magistrali KM-BUS 21

22 Przewody 230 V i przewody niskiego napięcia połączyć w osobne wiązki. do A Ułożyć połączone w wiązkę, mocując wtykowymi uchwytami na przewody do górnej prowadnicy. do B Ułożyć połączone w wiązkę, mocując wtykowymi uchwytami na przewody pod górną prowadnicą. do D Ułożyć, mocując wtykowymi uchwytami na przewody pod górną prowadnicą. do E Do kolektora spalin. Czujnik temperatury wody w kotle wsunąć jak najgłębiej do tulei zanurzeniowej. do C Poprowadzić nad izolacją cieplną do tulei zanurzeniowej i zamocować za pomocą zacisku tak, aby nie powstała pętla. Montaż czujnika, patrz strona

23 Montaż czujnika temperatury wody w kotle

24 Przyłączenie palnika po stronie gazu B B A 1. Wyłamać wycięcie na rurę przyłączeniową gazu A w blasze bocznej przedniej z lewej lub z prawej strony. Aby ułatwić konserwację, przygotować w obszarze B możliwość odłączenia rury przyłączeniowej gazu. Złącze śrubowe należy do zakresu dostawy. 2. Wykonać przyłącze gazu zgodnie z normą TRGI '2008 lub TRF 2012 (Niemcy). a Wykonać przyłącze gazu wg ÖVGW-TR Gas 1996 i lokalnych przepisów budowlanych. c Wykonać przyłącze gazu wg SVGW. Zgodnie z rozporządzeniem o instalacjach paleniskowych (Niemcy) w przewodzie doprowadzającym gaz musi być wbudowane wyzwalane termicznie urządzenie odcinające (TAE), a na zewnątrz kotła grzewczego ręczne urządzenie odcinające gaz (nie należy do zakresu dostawy). W przypadku wystąpienia zanieczyszczeń w rurach gazowych (np. stare przewody z pozostałościami korozyjnymi) zaleca się montaż filtra gazu na zasilaniu przed armaturą gazową. dotycząca eksploatacji z gazem płynnym! W przypadku ustawiania kotła grzewczego w pomieszczeniach poniżej poziomu gruntu zaleca się montaż zewnętrznego elektromagnetycznego zaworu bezpieczeństwa.! Uwaga Przyłącze gazu na palniku nie może być poddane działaniu naprężeń montażowych. 24

25 Gaz zie mny Gaz płyn ny Rodzaj gazu Znamionowa moc cieplna P max Znamionowe ciśnienie na przyłączu Maks. dop. ciśnienie na przyłączu w w w w kpa mbar kpa mbar ,5 5,75 Znamionowe obciążenie cieplne Q max (H i ) Przyłącze gazu (50/30 C) w kw w kw R 1¼ R 1½ R 1½ 3. Przeprowadzić kontrolę szczelności. Do kontroli szczelności stosować wyłącznie odpowiednie i dozwolone środki do wykrywania nieszczelności (EN 14291) oraz urządzenia. Środki do wykrywania nieszczelności, zawierające niewłaściwe składniki (np. azotyny, siarczki), mogą powodować szkody materiałowe. Po zakończeniu kontroli usunąć resztki środków do wykrywania nieszczelności. Uwaga! Zbyt wysokie ciśnienie kontrolne może spowodować uszkodzenie palnika i armatury gazu. Maks. ciśnienie kontrolne wynosi 150 mbar/15 kpa. Przy wyższym ciśnieniu wytworzonym w celu lokalizacji wycieku należy odłączyć palnik i armaturę gazu od głównego przewodu (poluzować złączki skręcane). Gwarancja nie obejmuje szkód spowodowanych nadmiernym ciśnieniem próbnym. 25

26 4. Odpowietrzyć rurę gazową. Niebezpieczeństwo Ulatniający się gaz może spowodować eksplozję, a w jej następstwie ciężkie obrażenia. Nie odpowietrzać rury gazu przez komorę spalania kotła grzewczego. Blachy tylne B A Zaczepić dolne blachy tylne w tylnych blachach bocznych. 2. Zaczepić tylną blachę górną w tylnych blachach bocznych i przykręcić dwiema śrubami 4,8. 3. Zaczepić tylną blachę środkową w tylnych blachach bocznych i przykręcić czterema śrubami 4,8 x 30. W przypadku eksploatacji z zasysaniem powietrza do spalania z zewnątrz wyłamać element A z tylnej blachy dolnej. Instrukcja montażu wyposażenia dodatkowego do eksploatacji z zasysaniem powietrza do spalania z zewnątrz. 26

27 Zależnie od wersji (stal nierdzewna lub tworzywo sztuczne) kolektor spalin może różnić się od przedstawionego na rysunku. Blachy górne 5. C D B 4. E 2. A 1. 27

28 1. Przykręcić blachę górną środkową A z przodu dwiema śrubami 4,8 do belki poprzecznej, a z tyłu z lewej i prawej strony śrubami 4,8 do prowadnicy górnej. 2. Pokrywę B przykręcić za pomocą śrub 4,8 do belki poprzecznej. 3. Blachę górną przednią C przykręcić za pomocą dwóch śrub M 6 do przednich blach bocznych. 4. Założyć tylną blachę górną z lewej strony D, następnie blachę górną tylną z prawej strony E i skręcić obydwie blachy górne śrubą 4,8 x 38 na środku z górną blachą środkową. 5. Górną blachę tylną z prawej strony E i górną blachę tylną z lewej strony D przykręcić śrubą 4,8 do tylnej blachy górnej. Blachy przednie i tabliczka znamionowa 3. M5 5. B A 3x 2. E D C 1. 28

29 1. Założyć cztery klipsy E (w opakowaniu z elementami mocującymi) do blachy przedniej. 2. Zaczepić dolną blachę przednią C na przednich blachach bocznych. 3. Wkręcić dwa trzpienie profilowe B w blachę przednią górną D. 5. Tak uderzyć w blachę przednią górną D od góry, aby trzpienie profilowe B zostały zablokowane w blachach bocznych, następnie przykręcić śrubą M Nakleić tabliczkę znamionową A na łatwodostępnej blasze bocznej. 4. Założyć blachę przednią górną D na blachę przednią dolną C. 29

30 Przygotowanie montażu regulatora A 6. A Osłona konsoli Wtyk kodujący kotła (załączony do ulotki produktu) do A Po podłączeniu przewodów przykręcić osłonę do wspornika. Przyłącza dolnej części regulatora Instrukcja montażu i serwisu regulatora obiegu kotła 30

31 Podłączanie po stronie wody grzewczej Kocioł Vitocrossal jest przystosowany tylko do instalacji grzewczych wodnych pompowych. Nie montować mieszaczy 4-drogowych, zaworów przelewowych lub innych zasilań i powrotów obejściowych. Nie przyłączać żadnych odbiorników ciepła do przyłącza zabezpieczającego. Wszystkie przyłącza przewodów rurowych należy wykonać tak, aby nie występowały naprężenia montażowe. A B C D E GF A Powrót do kotła 400 do 620 kw: PN 6 DN 100 B Przyłącze zabezpieczające (zawór bezpieczeństwa i króciec odpowietrzający) G 1½ C Mufa do regulatora R½ (np. czujnik ciśnienia minimalnego) D Czujnik temperatury wody w kotle E Zasilanie z kotła 400 do 620 kw: PN 6 DN

32 Podłączanie po stronie wody grzewczej (ciąg dalszy) F Spust i przyłącze naczynia zbiorczego R 1 1. Dokładnie przepłukać instalację grzewczą. G Odpływ kondensatu R½ 2. Przyłączyć obiegi grzewcze. Wykonanie przyłączy zabezpieczających 1. Wykonać przyłącze zabezpieczające. 2. Sprawdzić szczelność przyłączy po stronie wody grzewczej. Dop. ciśnienie robocze: 6 bar (0,6 MPa) Ciśnienie kontrolne: 7,8 bar (0,78 MPa) Zabezpieczenie przed brakiem wody (ogranicznik poziomu wody) Zgodnie z normą EN kotły grzewcze powinny być zabezpieczone przed brakiem wody. W tym celu na wsporniku armatury powinien zostać zamontowany ogranicznik poziomu wody oraz minimalnego ciśnienia (wyposażenie dodatkowe). Naczynie rozprężne Zgodnie z normą EN montaż naczynia rozprężnego nie jest wymagany, jeżeli zamontowano dodatkowy zabezpieczający ogranicznik temperatury i zabezpieczający ogranicznik ciśnienia maksymalnego. Łańcuch zabezpieczeń po stronie kotła grzewczego obejmuje już dwa ograniczniki temperatury do ograniczania temperatury maksymalnej z podłączeniem do automatu palnikowego, jeden ogranicznik ciśnienia maksymalnego oraz dwa czujniki spalin. Tym samym w przypadku konieczności wymiany naczynia rozprężnego nie jest konieczna instalacja drugiego zabezpieczającego ogranicznika temperatury (odpowiednio do zezwoleń). 32

33 Wykonanie przyłączy zabezpieczających (ciąg dalszy) Zawór bezpieczeństwa Kotły grzewcze muszą być wyposażone w zawór bezpieczeństwa dobrany zgodnie z TRD 721 i oznaczony w zależności od wersji wykonanej instalacji. Wszystkie przyłącza przewodów rurowych należy wykonać tak, aby nie występowały naprężenia montażowe.! Uwaga Niewłaściwa jakość wody może doprowadzić do uszkodzenia korpusu kotła. Zgodnie z wytyczną VDI kocioł grzewczy może być napełniany tylko wodą, spełniającą Wymagania dotyczące jakości wody (patrz instrukcja serwisu). Podłączanie po stronie spalin Przyłącze spalin Nasunąć element przyłączeniowy kotła (wyposażenie dodatkowe) do oporu na króciec spalin. Króciec spalin połączyć z instalacją spalinową możliwie najkrócej i pod lekkim kątem do góry. Unikać ostrych załamań. 2. Przyłączyć system spalin. Wymiar systemowy króćca spalin: mm Instrukcja montażu systemu spalin Przyłącze wykonać tak, aby nie występowały naprężenia montażowe. 33

34 Podłączanie po stronie spalin (ciąg dalszy) Przyłączanie urządzenia neutralizacyjnego B A D E C Instrukcja montażu i obsługi urządzenia neutralizacyjnego 1. Ustawić urządzenie neutralizacyjne A za kotłem lub obok niego. 4. Podłączyć przewód odpływowy D do odpływu kondensatu na urządzeniu neutralizacyjnym lub odprowadzić do kanalizacji E. 2. Zamontować syfon C (dołączony do kotła grzewczego) i napełnić wodą. 3. Przewód z tworzywa sztucznego B dostarczony wraz z urządzeniem skrócić do wymaganych rozmiarów i podłączyć do syfonu C oraz urządzenia neutralizacyjnego A. Niebezpieczeństwo Wydostawanie się spalin może stanowić zagrożenie dla zdrowia. Odpływ kondensatu należy zawsze podłączać z syfonem, aby uniknąć ulatniania się spalin. 34

35 Uruchomienie i precyzyjna regulacja Instrukcja serwisu kotła grzewczego i regulatora obiegu kotła Przepływ gazu przez palnik wyregulować odpowiednio do znamionowej mocy cieplnej kotła. Niebezpieczeństwo Do bezpiecznej eksploatacji bezwzględnie wymagane jest minimalne ciśnienie robocze wyn. 0,5 bar( 50 kpa). W tym celu można zamontować ogranicznik ciśnienia minimalnego. 35

36 36 Viessmann Sp. z o.o. ul. Gen. Ziętka Mysłowice tel.: (0801) (32) mail: serwis@viessmann.pl Zmiany techniczne zastrzeżone!
