1 Ruchome stanowisko kontrolne PV 788B Instrukcja obsługi Montaż, obsługa, uruchamianie

2 Spis treści PV 788B Na początku należy przeczytać niniejszą instrukcję! Zwrócić uwagę na wskazówki bezpieczeństwa. Niniejsza instrukcja stanowi integralną część wyrobu. Przechowywać instrukcję na okres użytkowania wyrobu. Przekazać instrukcję każdemu nowemu właścicielowi lub użytkownikowi urządzenia. Przeznaczenie instrukcji: Niniejsza instrukcja skierowana jest do osób wykonujących montaż, uruchamianie, obsługę i konserwację urządzenia. Ma ona służyć pomocą przy instalowaniu i uruchamianiu urządzenia. Spis treści Strona 1. Wskazówki bezpieczeństwa Podstawowe informacje dotyczące bezpieczeństwa 1.2. Zakres zastosowań 1.3. Ostrzeżenia 2. Wersja wykonania i zakres dostawy Transport, przechowywanie i opakowanie Transport i przechowywanie 3.2. Opakowanie 4. Ustawianie i podłączanie urządzenia (montaż) Opis działania Obsługa i uruchamianie Ustawienia przygotowawcze 6.2. Uruchamianie (nastawa / kontrola) napędu ustawczego 7. Utrzymywanie ruchu i konserwacja Usuwanie i utylizacja 8. Dane techniczne Certyfikaty Deklaracja zgodności 10. Skorowidz haseł... Adresy

3 PV 788B Wskazówki bezpieczeństwa 1. Wskazówki bezpieczeństwa 1.1 Podstawowe informacje dotyczące bezpieczeństwa Normy / dyrektywy Produkty AUMA są konstruowane i produkowane wg uznanych norm i dyrektyw. Potwierdza to deklaracja zgodności WE. W odniesieniu do montażu, podłączania elektrycznego, uruchamiania i eksploatacji w miejscu użytkowania, użytkownik i konstruktor instalacji muszą zadbać o to, aby przestrzegać wszystkich wymagań, dyrektyw, przepisów prawnych, regulacji krajowych i zaleceń. Wskazówki bezpieczeństwa / ostrzeżenia Kwalifikacje personelu Osoby pracujące przy tym urządzeniu muszą się zapoznać ze wskazówkami bezpieczeństwa i ostrzeżeniami w tej instrukcji oraz przestrzegać wydanych poleceń. Należy stosować się do wskazówek bezpieczeństwa i tablic ostrzegawczych na produkcie, aby zapobiec urazom osób i szkodom rzeczowym. Montaż, podłączanie elektryczne, obsługę i konserwację urządzenia wolno przeprowadzać tylko wykwalifikowanemu personelowi fachowemu i autoryzowanemu przez użytkownika lub konstruktora instalacji. Przed pracami przy urządzeniu personel musi przeczytać ze zrozumieniem niniejszą instrukcję oraz zapoznać się z uznanymi zasadami bhp i ich przestrzegać. Uruchamianie Eksploatacja Przed uruchomieniem ważne jest, aby sprawdzić wszystkie ustawienia, czy spełniają one wymagania konkretnego zastosowania. Błędna nastawa może wywołać zagrożenia eksploatacyjne, jak np. uszkodzenie armatury lub urządzenia. Za wynikające z tego ewentualne szkody producent nie odpowiada. Ryzyko ponosi wyłącznie użytkownik. Warunki bezawaryjnej i bezpiecznej eksploatacji: Prawidłowy transport, właściwe przechowywanie, ustawienie, montaż i staranne uruchomienie. Eksploatować urządzenie tylko w sprawnym stanie, przestrzegając niniejszej instrukcji. Niezwłocznie zgłaszać usterki i szkody oraz je usuwać (zlecać usunięcie). Dotrzymywać uznanych zasad bhp. Przestrzegać przepisów krajowych. Prawidłowa praca przyrządu serwisowego PV 788B jest zagwarantowana w temperaturach otoczenia od 25 C do +70 C. Wahania napięcia roboczego są dopuszczalne tylko w zakresie tolerancji TAB/ VDE. Środki ochronne Konserwacja Za podjęcie wymaganych środków ochronnych w miejscu eksploatacji, jak np. pokrywy, odgrodzenia lub indywidualne środki ochrony dla personelu, odpowiedzialny jest użytkownik lub konstruktor instalacji. Modyfikacje urządzenia są dozwolone tylko za zgodą producenta. 1.2 Zakres zastosowań Przyrząd serwisowy PV 788B służy do kontroli, uruchamiania i nastawy elektrycznych napędów ustawczych. Można sprawdzić następujące typy: Napędy wieloobrotowe AUMA serii: - SA SA 16.1/SAR 07.1 SA SA 07.2 SA 16.2/SAR 07.2 SAR 16.2 Napędy niepełnoobrotowe AUMA serii: - SG SG 12.1/SGR 05.1 SGR Zależnie od wyposażenia można podłączyć napędy ustawcze z silnikami prądu trójfazowego lub napędy ustawcze z silnikami prądu trójfazowego i zmiennego. W przypadku napędów ustawczych z silnikami prądu stałego możliwa jest na życzenie specjalna wersja wykonania. 3

4 Wskazówki bezpieczeństwa PV 788B Dostarczony adapter standardowy umożliwia podłączanie napędów ustawczych AUMA ze standardowymi schematami połączeń (KMS TP, wzgl. TPA 00R) i wtyczką okrągłą AUMA. Poniższe wersje napędów ustawczych wymagają użycia specjalnego adaptera (dostępnego opcjonalnie): 1. Napędy ze specjalnymi schematami połączeń KMS 9 TP Napędy ze sterownikiem napędu ustawczego AUMA MATIC lub AUMATIC. 3. Napędy, które nie są wyposażone we wtyczkę okrągłą AUMA. 4. Napędy obcych producentów Inne zastosowania są dozwolone tylko za wyraźną (pisemną) zgodą producenta. Nie odpowiadamy za niewłaściwe stosowanie bądź użytkowanie niezgodne z przeznaczeniem. Do użytkowania zgodnego z przeznaczeniem należy też przestrzeganie niniejszej instrukcji. 1.3 Ostrzeżenia Informacje dotyczące bezpieczeństwa, zawarte w niniejszej instrukcji, są opatrzone odpowiednim symbolem słownym (NIEBEZPIECZEŃSTWO, OSTRZEŻENIE, PRZESTROGA, NOTYFIKACJA). Sytuacja stanowiąca bezpośrednie zagrożenie o wysokim ryzyku. Nieprzestrzeganie zasad bezpieczeństwa może grozić śmiercią lub ciężkimi obrażeniami i utratą zdrowia. Możliwa sytuacja groźna o średnim ryzyku. Nieprzestrzeganie zasad bezpieczeństwa może grozić śmiercią lub ciężkimi obrażeniami i utratą zdrowia. Możliwa sytuacja groźna o niewielkim ryzyku. Nieprzestrzeganie zasad bezpieczeństwa może skutkować lekkimi lub średnimi obrażeniami. Mogą one być także połączone ze szkodami materialnymi. Może zaistnieć groźna sytuacja. Konsekwencją nieprzestrzegania zasad bezpieczeństwa mogą być szkody materialne. Nie stosuje się w przypadkach zagrożenia życia i zdrowia ludzkiego. Struktura i typografia instrukcji ostrzegawczych Rodzaj zagrożenia i jego źródło! Możliwe skutki w przypadku niespełnienia (opcje) Czynności mające na celu zapobieganie ryzyku Inne czynności Znak bezpieczeństwa ostrzega przed ryzykiem obrażeń. Symbol słowny (tu: NIEBEZPIECZEŃSTWO) wskazuje stopień zagrożenia. 4

5 PV 788B Wersja wykonania i zakres dostawy 2. Wersja wykonania i zakres dostawy Zakres dostawy wersji standardowej PV788B: Przyrząd serwisowy PV 788B Napięcia sieci: 380/400 V, 415 V, 440/460 V lub 480/500 V Z przewodem sieciowym z wtyczką sieciową CE 32 A (3+N+PE). Do napędów ustawczych z silnikami prądu trójfazowego i zmiennego Standardowy adapter (przewody łączące z wtyczką Harting i Sub D) do podłączania przyrządu serwisowego do napędów ustawczych z wtyczką okrągłą AUMA. Zakres dostawy wersji standardowych PV788B: Przyrząd serwisowy PV 788B Napięcia sieci: 380/400 V, 660 V lub 690 V (W wersji 690 V standardowo nie jest dostarczana wtyczka sieciowa) Do napędów ustawczych z silnikami prądu trójfazowego Przyrząd serwisowy PV 788B z przełączanym zasilaniem napięciowym Przyrząd serwisowy PV 788B do podłączania do sieci jednofazowego prądu zmiennego Akcesoria do przyrządu serwisowego PV 788B (dostępne opcjonalnie): Pokrywa z akrylu z zawiasami do slotów 19" (do przedniego panelu) Zdalny sterownik Specjalny adapter do specjalnych schematów połączeń Specjalny adapter do podłączania sterowników napędu ustawczego AUMA MATIC lub AUMATIC Specjalny adapter do innych przyłączy elektrycznych niż wtyczka okrągła AUMA Informacje na tabliczce znamionowej Rysunek 1: Tabliczka znamionowa (przykład) [1] Nazwa typu [2] Numer komisyjny (numer zlecenia) [3] Numer seryjny (numer fabryczny) [4] Rok produkcji (rok budowy) [5] Napięcie i rodzaj sieci [6] Częstotliwość [7] Moc [8] Stopień ochrony [9] Nazwa i numer telefonu producenta 5

6 Transport, przechowywanie i opakowanie PV 788B 3. Transport, przechowywanie i opakowanie 3.1 Transport i przechowywanie Transport do miejsca ustawienia przeprowadzić w trwałym opakowaniu. Ryzyko korozji wskutek niewłaściwego przechowywania! Przechowywać w dobrze wentylowanym, suchym pomieszczeniu. Dla zapewnienia ochrony przed wilgotnością gruntu przechowywać na regałach lub drewnianych belkach. Osłonić urządzenie w celu ochrony przed pyłem i brudem. 3.2 Opakowanie Przed transportem nasze produkty są pakowane w fabryce w specjalne opakowania. Są one wykonane z ekologicznych, łatwych do sortowania materiałów i nadających się do wtórnego przetwarzania. Materiałem opakowaniowym jest drewno, tektura, papier i folia PE. Usuwanie opakowania transportowego zalecamy powierzyć zakładowi utylizacji odpadów. 6

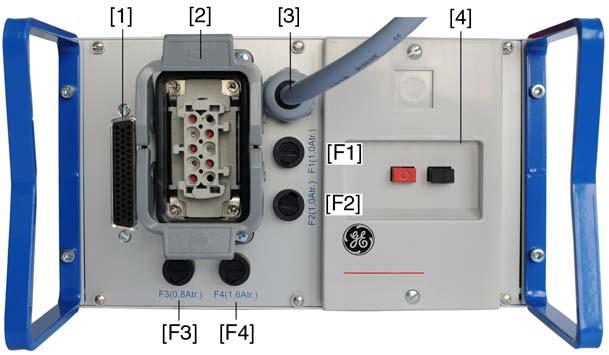

7 PV 788B Ustawianie i podłączanie urządzenia (montaż) 4. Ustawianie i podłączanie urządzenia (montaż) Rysunek 2: Tył [1] 50-biegunowe gniazdo Sub D [2] Gniazdo wtykowe Harting [3] Przewód zasilający z wtyczką sieciową [4] Główny wyłącznik zasilania (stycznik silnikowy) Rysunek 3: Przód (wersja standardowa) [5] Przycisk Stop [6] Podświetlony przycisk Bocznik/termo (czerwony) [7] Podświetlony przycisk Otw. (zielony) [8] Przycisk Wybór (czarny) [9] Ekran [10] Przycisk Ustaw (czerowny) [11] Podświetlony przełącznik Zamyk. WSR-DSR (biały) [12] Podświetlony przycisk Stop-Usterka (czerwony) [13] Podświetlony przycisk Test diod - gotowość do pracy (zielony) [14] 25-biegunowe gniazdo Sub D zdalnego sterownika [15] Podświetlony przełącznik Lokalnie-Zdalnie (niebieski) [16] Podświetlony przełącznik pracy przerywanej / ciągłej T (biały) [17] Podświetlony przycisk Zamyk. (żółty) [18] Diody LED wskazujące stany włączenia 7

8 Ustawianie i podłączanie urządzenia (montaż) PV 788B Informacja Ustawiać urządzenie tylko na suchych i czystych powierzchniach. Wszystkie wtyczki, łącznie ze zdalnym sterownikiem (opcja), rejestratorem i urządzeniami pomiarowymi, wolno podłączać i odłączać tylko w stanie wyłączonym (główny wyłącznik zasilania WYŁ.). Rodzaj prądu, napięcie sieci i częstotliwość muszą odpowiadać parametrom silnika (patrz tabliczka znamionowa silnika). Połączenie z napędem ustawczym: 1. Wtyczkę Sub D i wtyczkę Harting adaptera pasującego do napędu ustawczego włożyć w odpowiednie gniazda [1+2] z tyłu przyrządu serwisowego. 2. Zdjąć osłony wtyczek na przyłączu elektrycznym napędu ustawczego (patrz instrukcja obsługi napędu) i podłączyć wtyczkę adaptera. 3. Podłączyć przewód zasilający [3] przyrządu serwisowego do sieci prądu. Podłączanie zdalnego sterownika (opcja) Podłączyć zdalny sterownik do 25-biegunowego gniazda Sub D [14] z przodu przyrządu serwisowego. 8

9 PV 788B Opis działania 5. Opis działania Główny wyłącznik [4] Stop awaryjny [5] Podświetlony przycisk [13] Test diod - gotowość do pracy (zielony) Podświetlony przełącznik [15] Lokalnie-Zdalnie (niebieski) Podświetlony przycisk [6] Bocznik/termo (czerwony) Jako główny wyłącznik [4] do włączania i wyłączania stanowiska kontrolnego służy zamontowany z tyłu stycznik silnikowy. Naciśnięcie czerwonego wyłącznika Stop awaryjny [5] przerywa w sytuacji awaryjnej sterowanie głównych styczników i zasilanie prądem stałym. Sprawdzany element jest całkowicie odłączany od sieci zasilania. Jeżeli dioda świeci się, przyrząd serwisowy jest gotowy do pracy. Przyrząd serwisowy stale monitoruje 3 fazy sieci. W razie zaniku jednej fazy urządzenie wyłącza się i zielona dioda gaśnie. Urządzenie zgłasza usterkę. Usunąć usterkę, sprawdzając sieć zasilania. W przypadku lewostronnego pola wirującego urządzenie koryguje to automatycznie. Po naciśnięciu podświetlonego przycisku Test diod [13] wszystkie lampki sygnalizacyjne i diody LED na przednim panelu powinny się świecić. Napęd może być sterowany zarówno bezpośrednio z przyrządu serwisowego, jak i za pomocą zdalnego sterownika (opcja). W przypadku obsługi za pomocą przyrządu serwisowego dioda Lokalnie-Zdalnie [15] jest wyłączona. W przypadku obsługi za pomocą zdalnego sterownika funkcja podświetlonych przełączników Otw. i Zamyk. [7+17] jest wyłączona. Podświetlony przycisk Bocznik/termo [6] umożliwia zmostkowanie styków termicznych lub termistorów napędu (dioda włączona). Musi to zawsze nastąpić, jeżeli napęd jest wyposażony w silnik obcego producenta bez styków termicznych. Możliwość przegrzania silnika bez stycznika silnikowego! W silnikach bez termowyłącznika lub termistora istnieje ryzyko przegrzania silnika. Wyłączyć na czas. Podświetlony przełącznik [11] Zamyk. WSR-Zamyk. DSR Podświetlony przełącznik [16] Praca przerywana / ciągła (biały) Podświetlone przyciski [7, 12, 17] Otw., Stop-Usterka, Zamyk. Podświetlonym przełącznikiem Zamyk. WSR-DSR (biały) [11] ustawia się rodzaj wyłączania w położeniu krańcowym ZAMYK. Tzn. czy sprawdzany element ma być wyłączany przez wyłącznik momentu obrotowego (DSR), czy wyłącznik krańcowy (WSR). Przełącznik naciśnięty i dioda świeci się = zamykanie sterowane wyłącznikiem momentu obrotowego. Stan włączenia wyłączników momentu obrotowego i wyłączników krańcowych wskazują diody LED DSR i WSR. W trybie pracy przerywanej - podświetlony przełącznik [16] jest naciśnięty, biała dioda świeci się - napęd pracuje, dopóki aktywna jest komenda ruchu włączana podświetlonymi przyciskami Otw. [7] i Zamyk. [17]. Przed naciśnięciem podświetlonych przycisków Otw., Stop-Usterka, Zamyk. [7,12,17] należy wybrać rodzaj wyłączania (przez wyłącznik krańcowy lub wyłącznik momentu obrotowego) za pomocą przełącznika Zamyk. WSR-DSR [11]. Za pomocą 3 podświetlonych przycisków [7, 12, 17] napęd w trybie obsługi lokalnej możne przesunąć w odpowiednim kierunku bądź zatrzymać. Po dojechaniu do położenia krańcowego OTW. lub ZAMYK. świeci się odpowiednia dioda. Czerwona dioda Usterka [12] świeci się w przypadku awarii sprawdzanych wyłączników krańcowych bądź zadziałania wyłącznika momentu obrotowego przed dojechaniem do położenia krańcowego OTW. Zielona dioda Otw. [7] sygnalizuje, że napęd znajduje się w położeniu krańcowym OTW. Żółta dioda Zamyk. [17] sygnalizuje, że napęd znajduje się w położeniu krańcowym ZAMYK. 9

10 Opis działania PV 788B Przyciski [8, 10] Wybór, ustawianie Ekran [9] Przyciskiem Wybór [8] wskazywane są kolejno na ekranie poszczególne nadajniki położenia i prąd silnika (parametry pomiarowe) (patrz Dane techniczne, technika pomiarowa). Przyciskiem Ustaw [10] potwierdza się dokonany wybór. Wszystkie podane w sekcji <Technika pomiarowa> nadajniki położenia, wzgl. parametry pomiarowe można kolejno wyświetlać na ekranie [9]. Zakres pomiarowy jest ustawiany automatycznie. Nieprawidłowy wybór nadajnika położenia może prowadzić do zniekształconej wizualizacji na ekranie (kreski). Należy porównać schemat połączeń / legendę nadajnika położenia. Uszkodzenie sprawdzanych elementów wskutek niewłaściwego wyboru jest wykluczone. Diody LED [18] Wskazywanie stanu przełączników Diody LED [18] wskazują stan włączenia poszczególnych przełączników. Zielona dioda LED świeci się Zestyk rozwierny zamknięty (wyłącznik krańcowy nie zadziałał) Żółta dioda LED świeci się Zestyk zwierny zamknięty (wyłącznik krańcowy zadziałał) Przyporządkowanie diod LED podane jest w schemacie połączeń odpowiedniego napędu. Aby sprawdzić wyłączniki momentu obrotowego i wyłączniki krańcowe w napędach z elektro-mechaniczną jednostką sterującą, należy nacisnąć odpowiednie przyciski testowe w bloku sterowania (zdjąć pokrywę, patrz instrukcja obsługi napędu wieloobrotowego) w kierunku strzałki. Napęd powinien być dostateczne oddalony od położeń krańcowych OTW./ZAMYK., aby nie zadziałały wyłączniki krańcowe. Uwzględnić podczas kontroli: Kontrola DSR: Podświetlonym przełącznikiem [11] Zamyk. WSR-Zamyk. DSR włączyć zamykanie sterowane wyłącznikiem momentu obrotowego. Rodzaj wyłączania (wyłącznik krańcowy / wyłącznik momentu obrotowego) jest określany przez producenta armatury. W przypadku ruchu automatycznego, tzn. naciskając przycisk Zamyk. [11], do położenia krańcowego ZAMYK., żółta dioda LED DSR Zestyk zwierny nie zapala się, gdyż WSR włącza się wcześniej w celu sygnalizacji. Kontrola DÖL: Jeżeli naciśnie się przycisk testowy DÖL w napędzie ustawczym, zielona dioda LED DÖL Zestyk rozwierny zgaśnie i zapali się żółta dioda LED DÖL Zestyk zwierny. Jednocześnie gaśnie też zielona doda LED WÖL Zestyk rozwierny bez zadziałania tego wyłącznika krańcowego. Diody LED nie są włączane przez zintegrowany układ logiczny. Zdalny sterownik (opcja) Informacja Sterownik napędu ustawczego Podłączanie i odłączanie zdalnego sterownika wolno przeprowadzać tylko w stanie wyłączonym. Przyrząd serwisowy należy przełączyć na opcję Zdalnie [15]. Na zdalnym sterowniku można wybrać tryb pracy przerywanej lub ciągłej. Wyłączanie w położeniu krańcowym ZAMYK. wyłącznikiem krańcowym (WSR) lub wyłącznikiem momentu obrotowego (DSR) należy wybrać na przyrządzie serwisowym; nie można tego ustawić na zdalnym sterowniku. Możliwe tylko przy użyciu specjalnego adaptera i zdalnego sterownika. Przyrząd serwisowy PV 788B można podłączyć - również w celu kontroli kolejności faz - do sterownika napędu ustawczego AUMA (AUMA MATIC lub AUMATIC). Sterownik napędu ustawczego należy wtedy przełączyć na lokalnym panelu sterowania na obsługę lokalną. W przypadku ruchu prawostronnego nie może być zgłaszana usterka na zdalnym sterowniku i lokalnym panelu sterowania. Na ekranie rejestrowane są te same dane pomiarowe jak w przypadku podłączenia przyrządu serwisowego bezpośrednio do napędu ustawczego AUMA. 10

11 PV 788B Obsługa i uruchamianie 6. Obsługa i uruchamianie Informacja Do obsługi i uruchomienia konieczna jest relewantna dla napędu ustawczego instrukcja obsługi. Napęd ustawczy musi być podłączony zgodnie z rozdziałem <Ustawianie i podłączanie urządzenia>. 6.1 Ustawienia przygotowawcze 1. Włączyć przyrząd serwisowy PV 788B głównym wyłącznikiem zasilania [4] z tyłu urządzenia. 2. Podświetlonym przełącznikiem Zamyk. WSR-DSR [11] wybrać zamykanie armatury sterowane wyłącznikiem krańcowym albo wyłącznikiem momentu obrotowego: Lampka wył. = zamykanie sterowane wyłącznikiem krańcowym Lampka zał. = zamykanie sterowane wyłącznikiem momentu obrotowego Informacja: wybór ten zależy od rodzaju armatury. 3. Ustawić tryb pracy przerywanej albo pracy ciągłej za pomocą podświetlonego przełącznika [16]. 4. W przypadku stosowania zdalnego sterownika (opcja), za pomocą podświetlonego przełącznika Lokalnie-Zdalnie [15] przyrządu serwisowego przestawić na zdalną obsługę (lampka świeci się), aby sterować napędem przy użyciu zdalnego sterownika. 5. Wybrać na ekranie nadajnik położenia lub wskaźnik parametrów pomiarowych. 5.1 Nacisnąć przycisk Wybór [8]. Po każdym naciśnięciu przycisku ekran przechodzi do następnego parametru pomiarowego. 5.2 Po wyborze odpowiedniego parametru pomiarowego potwierdzić wybór przyciskiem Ustaw [10], aby zapisać ustawienie. Informacja: Patrz też sekcja <Ekran> i <Dane techniczne, technika pomiarowa>. 6.2 Uruchamianie (nastawa / kontrola) napędu ustawczego 1. Stopniowo przeprowadzić proces uruchomienia zgodnie z instrukcją obsługi napędu ustawczego. Informacja: Wskazywanie parametrów pomiarowych na ekranie można dostosować zgodnie z opisem powyżej do różnych ustawień. Świecą się diody LED naciśniętych przełączników [1]. 2. Po uruchomieniu wyłączyć przyrząd serwisowy głównym wyłącznikiem zasilania [4]. Informacja: Dopiero po wyłączeniu odłączyć kabel przyłączeniowy. 11

12 Utrzymywanie ruchu i konserwacja PV 788B 7. Utrzymywanie ruchu i konserwacja Przyrząd serwisowy PV 788 B jest bezobsługowy. Aby wymienić bezpieczniki [F1 F4], odłączyć urządzenie od obwodu prądu (wyciągnąć wtyczkę sieciową). Nie wolno otwierać urządzenia. Usterki i serwis Jeżeli wystąpią usterki lub błędy bądź stwierdzono, że nie jest możliwa bezpieczna praca, należy wyłączyć urządzenie i zabezpieczyć przed niezamierzonym uruchomieniem. W przypadku naprawy lub ewentualnych roszczeń gwarancyjnych zalecamy przesłanie przyrządu serwisowego po uzgodnieniu z producentem do zakładu w Müllheim bądź innego przedstawicielstwa firmy AUMA. Adresy kontaktowe podane są w tym dokumencie w rozdziale Adresy i w Internecie ( 7.1 Usuwanie i utylizacja Nasze urządzenia zapewniają długi okres użytkowania. Jednak po pewnym czasie i one będą musiały zostać wymienione. Urządzenia te mają budowę modułową umożliwiającą rozdzielenie i posortowanie materiałów na: złom elektroniczny różnorodne metale tworzywa sztuczne smary i oleje Ogólnie obowiązuje: Smary i oleje są substancjami, które z reguły stanowią zagrożenie dla wód, i wobec tego nie mogą dostać się do środowiska naturalnego. Zdemontowany materiał należy usunąć zgodnie z przepisami lub oddać do punktu utylizacji. Przestrzegać krajowych przepisów prawnych dotyczących usuwania odpadów. 12

13 PV 788B Dane techniczne 8. Dane techniczne Ogólne informacje Wymiary Waga Stopień ochrony Temperatura otoczenia Wysokość montażu: Wilgotność powietrza Stopień zanieczyszczenia Rodzaj prądu Napięcie robocze Maksymalna moc załączalna Technika pomiarowa Obudowa z blachy stalowej i aluminium z uchwytem pałąkowym i zamontowanymi z tyłu stopami. Wersja standardowa: szer. x wys. x gł.= 280 x 150 x 360 mm ok. 8 kg IP 40 Standard: od -25 C do +70 C Standard: m n.p.m. Opcja: > m n.p.m., konsultacja z fabryką do 95% względnej wilgotności powietrza w całym zakresie dopuszczalnych temperatur W obrębie sterownika: stopień zanieczyszczenia 2 Poza sterownikiem (w stanie zamkniętym): stopień zanieczyszczenia 1 Prąd trójfazowy ( 3 + PE) W wersji standardowej napięcie robocze jest ustawione fabrycznie na 400 V AC, 50/60 Hz. Jeżeli stanowisko kontrolne ma pracować w wyższych napięciach roboczych, wewnętrzny zasilacz sieciowy można też później dostosować do napięć roboczych 380, 415 i 500 V AC poprzez przestawienie wewnętrznego przełącznika. Czynność tę powinien wykonać personel fachowy AUMA. Do napięć roboczych powyżej 400 V AC użyć odpowiedniej wtyczki sieciowej. Dostępna jest też wersja wykonania dla napięć 380, 660 i 690 V AC. Niniejsze stanowisko kontrolne jest ustawione fabrycznie na 690 V AC. Odpowiednią wtyczkę sieciową klient musi dostarczyć we własnym zakresie. Napędy AUMA NORM do klasy wydajności AUMA B2. Na ekranie wyświetlane są następujące nadajniki położenia i parametry pomiarowe: Potencjometr R2; 0,1; 0,2; 0,5; 1 lub 5 kiloomów (0-100 %) Elektroniczny układ odwzorowania położenia RWG / indukcyjny system pomiaru drogi IWG w systemie 4-przewodowym 0 20 ma Elektroniczny układ odwzorowania położenia RWG / indukcyjny system pomiaru drogi IWG w systemie 2-przewodowym 4 20 ma Prąd silnika 0 25 A jednofazowy Potencjometr w wersji tandemowej R2/2, (0 100 %) Płytka wskaźnikowa B5, (0 100 %) Prąd silnika - faza L1, ciągły Prąd silnika - faza L1 przełączana na wyłącznik momentu obrotowego, wartość jest utrzymywana przez 5 s Bezpieczniki Interfejs Bezpiecznik F1: 1A, 6,3 x 32 mm, 500 V (AUMA nr zamów.: K ) Bezpiecznik F2: 1A, 6,3 x 32 mm, 500 V (AUMA nr zamów.: K ) Bezpiecznik F3: 0,8A, 5 x 20 mm Bezpiecznik F4: 1,6A, 5 x 20 mm Bezpieczniki (F1-F4) są swobodnie dostępne z tyłu obudowy. Urządzenie i przewody są zabezpieczone przez wbudowany stycznik silnikowy. Do rejestracji danych pomiarowych służy 25-biegunowe gniazdo Sub D, do którego można podłączyć sterownik, np. komputer pomiarowy lub rejestrator. Do gniazda Sub D doprowadzane są zmierzone na sprawdzanym elemencie sygnały analogowe mierników, przetwarzane na sygnały 0 5 V, dla wartości końcowej wynoszącej 100 % zmierzonego sygnału w celu analizy zewnętrznej. Potencjometr R2, wzgl. R2/2, 100 % pełnego wychylenia = 5 V DC IWG/RWG 20 ma, = 5 V DC Płytka wskaźnikowa 100 % FS = 5 V DC Prąd silnika 25 A FS = 5 V DC Zdalny sterownik (opcja) Zamiast rejestratora danych pomiarowych, do 25-biegunowego gniazda wtykowego Sub D można podłączyć też zdalny sterownik. Zdalny sterownik umożliwia sterowanie komendami ruchu OTW., STOP, ZAMYK. lub pracą przerywaną. Długość przewodu zdalnego sterownika wynosi ok. 5 m. Doprowadzane napięcie wynosi 24 V DC/ ok. 30 ma. 13

14 Dane techniczne PV 788B Sterowanie Przewód przyłączeniowy Stosowane jest sterowanie przekaźnikowe. Napięcie sterownicze wynosi 24 V DC; przez wyłączniki krańcowe napędu przepływa prąd od 5 ma do 25 ma. Pozwala to na kontrolę napędów wyposażonych w pozłacane mikrołączniki. Przewód zasilający: Urządzenie jest wyposażone w przewód zasilający (4 żyły, każda o przekroju 2,5 mm 2 ), wtyczka sieciowa to wtyczka CE 32 A, 3+N+PE. Długość przewodu wynosi 5 m. Do napięć powyżej 400 V AC należy używać odpowiedniej atestowanej wtyczki sieciowej, nie należy ona do zakresu dostawy firmy AUMA. Połączenie z napędem: Połączenie z napędem zapewnia 5-metrowy przewód; od strony napędu stosuje się wtyczkę okrągłą AUMA. Opcjonalnie dostępne są dodatkowe specjalne adaptery. 14

15 PV 788B Certyfikaty 9. Certyfikaty 9.1 Deklaracja zgodności 15

16 Skorowidz haseł PV 788B Skorowidz haseł 9, 9, 9 A Akcesoria 5 B Bocznik/termo 9 C Częstotliwość 5 D Deklaracja zgodności WE 15 Diody LED wskazujące stan 10 włączenia przełączników Dyrektywy 3 E Ekran 10 Eksploatacja 3 G Główny wyłącznik 9 K Konserwacja 3, 12 Kwalifikacje personelu 3 L Lokalnie-Zdalnie 9 M Moc 5 Montaż 7 N Nadajnik położenia 10 Napięcie 5 Nazwa typu 5 Normy 3 Numer fabryczny 5 Numer komisyjny 5 Numer seryjny 5 Numer zlecenia 5 R Rodzaj wyłączania 9 Rok budowy 5 Rok produkcji 5, 5 S Serwis 12 Sterownik napędu ustawczego 10 Stopień ochrony 5 T Tabliczka znamionowa 5 Test diod - gotowość do pracy 9 Transport 6 U Uruchamianie 3, 7 Ustawianie 7 Usterka 9 Usterki 12 Usuwanie 12 Utrzymywanie ruchu 12 Utylizacja 12 W Wersja wykonania 5 Wskazówki bezpieczeństwa 3 Wskazówki bezpieczeństwa 3 / ostrzeżenia Wyłącznik Stop 9 Wyłącznik krańcowy (WSR) 9 Wyłącznik momentu obrotowego 9 (DSR) Z Zakres dostawy 5 Zakres zastosowań 3 Zdalny sterownik (opcja) 10 Ś Środki ochronne 3 O Obsługa 11 Ochrona antykorozyjna 6 Opakowanie 6 Opis działania 9 P Podłączanie 7 Praca ciągła 9 Praca przerywana 9 Przechowywanie 6 16
