1 Isola Powertekk Instrukcja montażu Nordic i Exclusive

2 Wprowadzenie Isola Powertekk jest kompletnym lekkim systemem dachowym z rdzeniem stalowym zaprojektowanym do krycia wszystkich typów dachów spadzistych o nachyleniu nie mniejszym niż 8 w sposób efektowny i ekonomiczny. Isola Powertekk Nordic jest produkowany ze stali walcowanej na zimno i cynkowanej ogniowo. Waży jedynie 7.7 kg/m 2. Grubość rdzenia stalowego w połączeniu z profilem dachówki zapewniają wyjątkową wytrzymałość i trwałość. Powertekk Nordic jest pokryty granulatem skalnym i dostępny w 6 barwach. Isola Powertekk Exclusive jest produkowany ze stali walcowanej na zimno i cynkowanej ogniowo. Waży jedynie 5.0 kg/m 2. Powertekk Exclusive ma twardą i gładką powierzchnię i jest dostępny w wielu barwach błyszczących i matowych. Lakier proszkowy, którym pokryty jest Powertekk Exclusive, cechuje się extremalną stabilnością barwy, trwałością połysku i odpornością na promieniowanie UV. Kompletny program akcesoriów jest dostępny zarówno dla Powertekk Nordic jak i Powertekk Exclusive i zawiera m.in. profile okapowe, kalenicowe, szczytowe i wentylacyjne. Krawędź czołowa dachówki wyprofilowana jest do dołu a tylna ku górze w celu zapewnienia pewnego połączenia na zakładach. Dachówki Powertekk produkowane są w formacie wielokrotnie większym niż tradycyjne dachówki ceramiczne i betonowe. W efekcie montaż jest szybszy i z użyciem mniejszej ilości łączników. Po zamontowaniu dachówki Powertekk tworzą solidny dach, który zabezpiecza przed każdą pogodą i nie wymaga specjalnych zabiegów konserwacyjnych. Instrukcja montażu zawiera podstawowe zasady montażu systemu Isola Powertekk. Przestrzeganie poniższych zaleceń czyni dach trwałym i bezpiecznym. Proszę zwrócić uwagę na różnice w produktach i zasadach montażu pomiędzy Powertekk Nordic i Powertekk Exclusive szczególnie inne rozstawy łat. 2

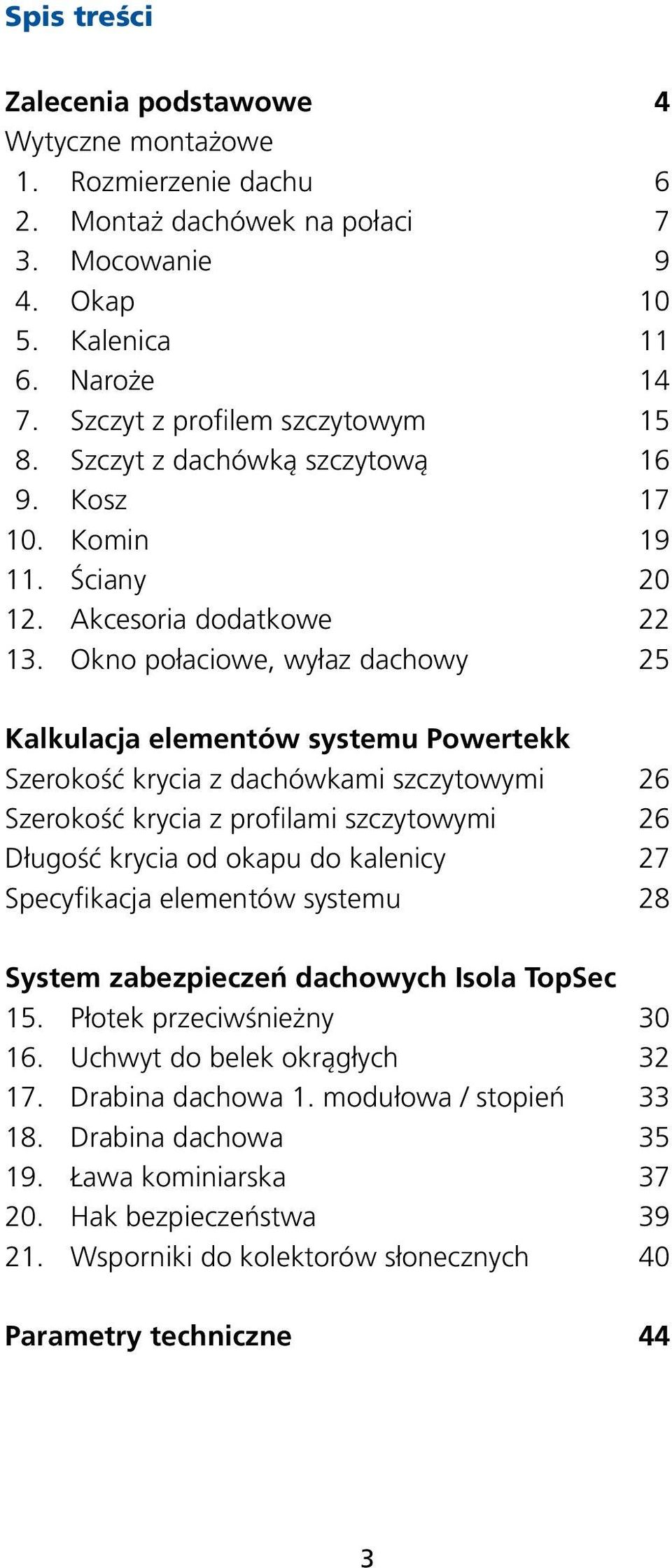

3 Spis treści Zalecenia podstawowe 4 Wytyczne montażowe 1. Rozmierzenie dachu 6 2. Montaż dachówek na połaci 7 3. Mocowanie 9 4. Okap Kalenica Naroże Szczyt z profilem szczytowym Szczyt z dachówką szczytową Kosz Komin Ściany Akcesoria dodatkowe Okno połaciowe, wyłaz dachowy 25 Kalkulacja elementów systemu Powertekk Szerokość krycia z dachówkami szczytowymi 26 Szerokość krycia z profilami szczytowymi 26 Długość krycia od okapu do kalenicy 27 Specyfikacja elementów systemu 28 System zabezpieczeń dachowych Isola TopSec 15. Płotek przeciwśnieżny Uchwyt do belek okrągłych Drabina dachowa 1. modułowa / stopień Drabina dachowa Ława kominiarska Hak bezpieczeństwa Wsporniki do kolektorów słonecznych 40 Parametry techniczne 44 3

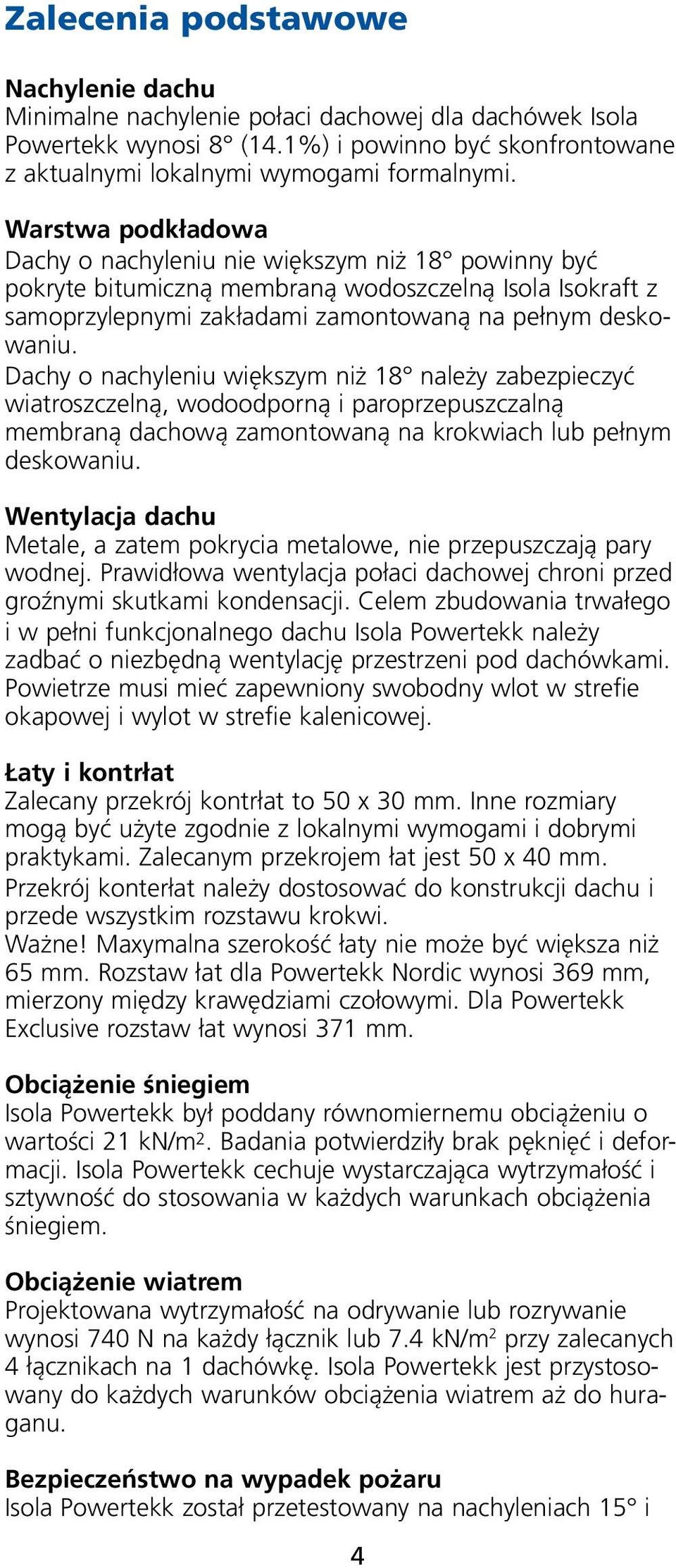

4 Zalecenia podstawowe Nachylenie dachu Minimalne nachylenie połaci dachowej dla dachówek Isola Powertekk wynosi 8 (14.1%) i powinno być skonfrontowane z aktualnymi lokalnymi wymogami formalnymi. Warstwa podkładowa Dachy o nachyleniu nie większym niż 18 powinny być pokryte bitumiczną membraną wodoszczelną Isola Isokraft z samoprzylepnymi zakładami zamontowaną na pełnym deskowaniu. Dachy o nachyleniu większym niż 18 należy zabezpieczyć wiatroszczelną, wodoodporną i paroprzepuszczalną membraną dachową zamontowaną na krokwiach lub pełnym deskowaniu. Wentylacja dachu Metale, a zatem pokrycia metalowe, nie przepuszczają pary wodnej. Prawidłowa wentylacja połaci dachowej chroni przed groźnymi skutkami kondensacji. Celem zbudowania trwałego i w pełni funkcjonalnego dachu Isola Powertekk należy zadbać o niezbędną wentylację przestrzeni pod dachówkami. Powietrze musi mieć zapewniony swobodny wlot w strefie okapowej i wylot w strefie kalenicowej. Łaty i kontrłat Zalecany przekrój kontrłat to 50 x 30 mm. Inne rozmiary mogą być użyte zgodnie z lokalnymi wymogami i dobrymi praktykami. Zalecanym przekrojem łat jest 50 x 40 mm. Przekrój konterłat należy dostosować do konstrukcji dachu i przede wszystkim rozstawu krokwi. Ważne! Maxymalna szerokość łaty nie może być większa niż 65 mm. Rozstaw łat dla Powertekk Nordic wynosi 369 mm, mierzony między krawędziami czołowymi. Dla Powertekk Exclusive rozstaw łat wynosi 371 mm. Obciążenie śniegiem Isola Powertekk był poddany równomiernemu obciążeniu o wartości 21 kn/m 2. Badania potwierdziły brak pęknięć i deformacji. Isola Powertekk cechuje wystarczająca wytrzymałość i sztywność do stosowania w każdych warunkach obciążenia śniegiem. Obciążenie wiatrem Projektowana wytrzymałość na odrywanie lub rozrywanie wynosi 740 N na każdy łącznik lub 7.4 kn/m 2 przy zalecanych 4 łącznikach na 1 dachówkę. Isola Powertekk jest przystosowany do każdych warunków obciążenia wiatrem aż do huraganu. Bezpieczeństwo na wypadek pożaru Isola Powertekk został przetestowany na nachyleniach 15 i 4

5 45 na zgodność z wymaganiami zawartymi w normie DIN 4102, rozdział 7. Na tej podstawie posiada klasyfikację jako odporny na promieniowanie cieplne i rozprzestrzenianie ognia na każdym nachyleniu. Dach spadzisty pokryty Powertekkiem uzyskuje odporność na ogień zewnętrzny klasy B ROOF (t1) zgodnie z normą pren Temperatura montażu Isola Powertekk może być montowany w każdej temperaturze, która może się zdarzyć podczas prac dekarskich. Niemniej jednak w temperaturze poniżej 0 C zalecana jest większa uwaga, szczególnie w trakcie gwoździowania, cięcia i zaginania elementów. Powertekk Exclusive nie powinien być montowany w temperaturze poniżej +5 C. Łączniki do mocowania Dachówki Powertekk należy mocować do łat przy użyciu systemowych gwoździ lub wkrętów. Możliwe jest mocowanie ręczne lub z użyciem gwoździarki lub wkrętarki. Łączenie z innymi metalami Z powodu ryzyka korozji galwanicznej Isola Powertekk nie może być łączony z elementami z miedzi. Pozostałe metale nie stwarzają zagrożenia. Przycinanie dachówek Niezbędne cięcia należy wykonywać na zimno przy użyciu odpowiednich nożyc ręcznych lub gilotynowych. Cięcie dachówek Powertekk Nordic jest możliwe również za pomocą odpowiedniej pilarki niskoobrotowej z tarczą do metalu. Użycie przecinarki o prędkości przekraczającej 4000 obrotów/minutę jest niedopuszczalne. Przegrzanie materiału powoduje zniszczenie cynkowej warstwy zabezpieczającej przed korozją wzdłuż krawędzi cięcia. Natomiast do cięcia dachówek Powertekk Exclusive rekomendowane są odpowiednie rozdzieraki elektryczne. Naprawa uszkodzeń powierzchniowych Powierzchniowe uszkodzenia należy zabezpieczyć przy użyciu systemowego Zestawu Naprawczego. Obróbki wykonane z blachy także można dopasować kolorystycznie do dachu przy użyciu Zestawu Naprawczego. Przed użyciem należy zrozumieć instrukcję dołączoną do opakowania Zestawu Naprawczego. Zaprawki na Powertekk Exclusive mogą być wykonane z użyciem jakościowego lakieru w sprayu w odpowiednim kolorze RAL. Bezpieczeństwo na dachu Należy zaplanować i wykonać bezpieczny dostęp do dachu celem przeprowadzania prac konserwacyjnych, np. czyszczenie komina. System zabezpieczeń Isola TopSec, zaprojektowany dla Isola Powertekk, tworzą ławy kominiarskie i prowadzące do nich drabiny oraz haki bezpieczeństwa. 5

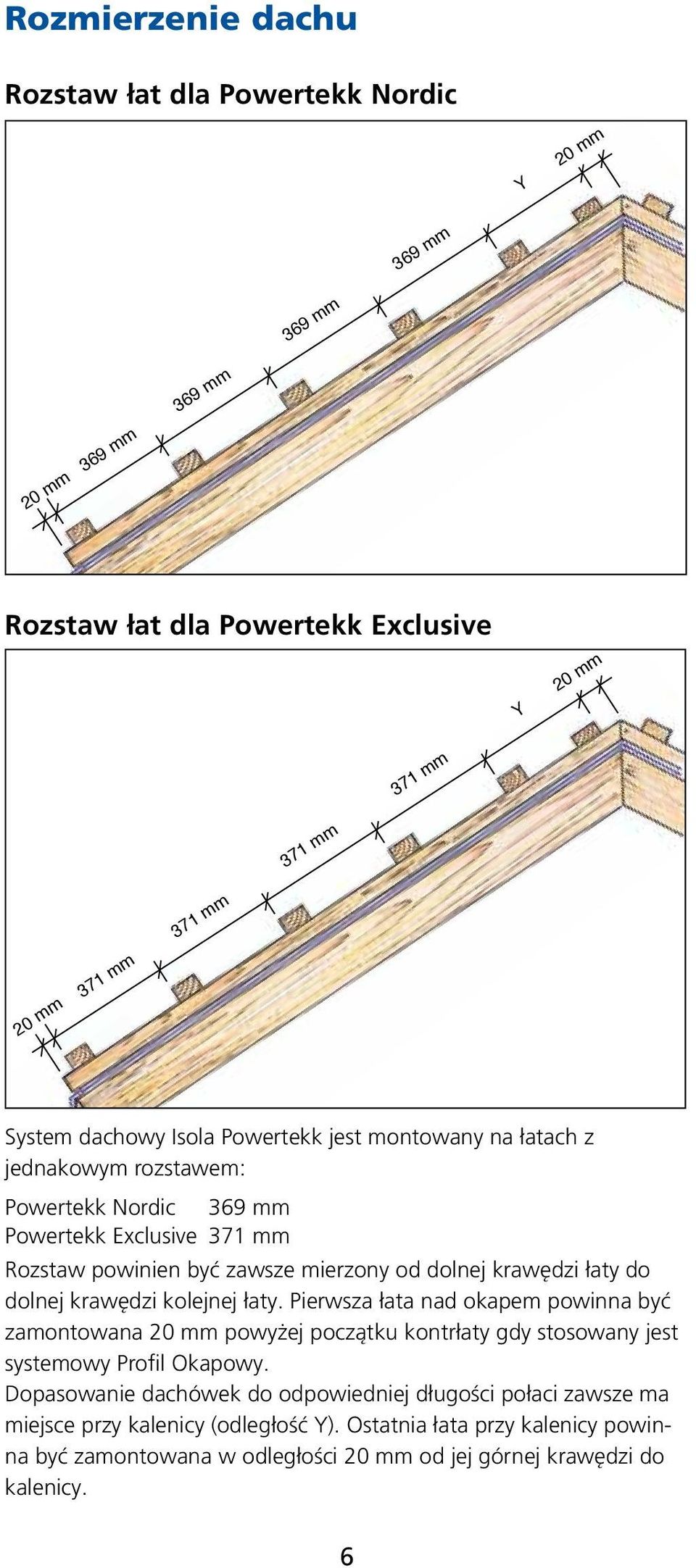

6 Rozmierzenie dachu Rozstaw łat dla Powertekk Nordic 20 mm 369 mm 369 mm 369 mm 369 mm Y 20 mm Rozstaw łat dla Powertekk Exclusive 20 mm 371 mm 371 mm 371 mm 371 mm Y 20 mm System dachowy Isola Powertekk jest montowany na łatach z jednakowym rozstawem: Powertekk Nordic 369 mm Powertekk Exclusive 371 mm Rozstaw powinien być zawsze mierzony od dolnej krawędzi łaty do dolnej krawędzi kolejnej łaty. Pierwsza łata nad okapem powinna być zamontowana 20 mm powyżej początku kontrłaty gdy stosowany jest systemowy Profil Okapowy. Dopasowanie dachówek do odpowiedniej długości połaci zawsze ma miejsce przy kalenicy (odległość Y). Ostatnia łata przy kalenicy powinna być zamontowana w odległości 20 mm od jej górnej krawędzi do kalenicy. 6

7 Alternatywnym rozwiązanie okapu jest montaż pierwszej łaty na początku kontrłaty (zobacz str. 11). Odstęp od pierwszej do drugiej łaty powinien wtedy wynieść 357 mm. Szerokość i długość krycia Do oszacowania szerokości krycia dachówek Powertekk z użyciem Dachówek Szczytowych lub Profili Szczytowych należy posłużyć się tabelami na stronie 26. Do łatwego oszacowania długości krycia i ilości rzędów dachówek Powertekk od okapu do kalenicy należy użyć tabeli na stronie 27. Montaż dachówek na połaci Montaż należy wykonywać od kalenicy do okapu, rozpoczynając od drugiego rzędu dachówek licząc od kalenicy. Ten rząd będzie pierwszym rzędem pełnych dachówek (niedocinanych). Dachówki należy tymczasowo zabezpieczyć wbijając 2 gwoździe w górne narożniki pionowo w łatę. Dachówki w kolejnych rzędach powinny być montowane z przesunięciem o przynajmniej jeden moduł. Dachówki w rzędzie mogą być układane z lewej strony na prawą lub odwrotnie. Dachówki przy szczytach należy przyciąć na wymiar. Wskazówka: Gdy krawędź cięcia wypada w dole profilu należy dodać ca 20 mm i wygiąć dachówkę na deskę szczytową. 7

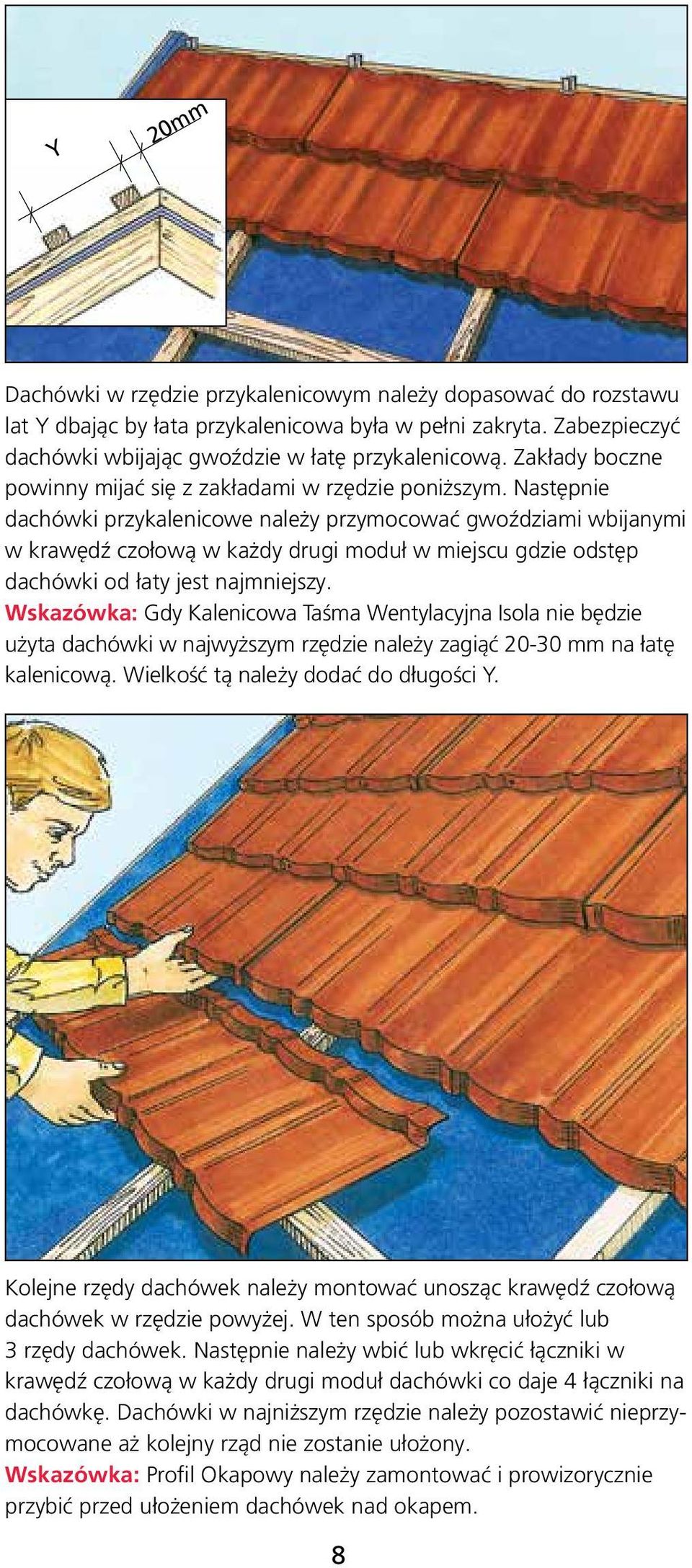

8 Y 20mm Dachówki w rzędzie przykalenicowym należy dopasować do rozstawu lat Y dbając by łata przykalenicowa była w pełni zakryta. Zabezpieczyć dachówki wbijając gwoździe w łatę przykalenicową. Zakłady boczne powinny mijać się z zakładami w rzędzie poniższym. Następnie dachówki przykalenicowe należy przymocować gwoździami wbijanymi w krawędź czołową w każdy drugi moduł w miejscu gdzie odstęp dachówki od łaty jest najmniejszy. Wskazówka: Gdy Kalenicowa Taśma Wentylacyjna Isola nie będzie użyta dachówki w najwyższym rzędzie należy zagiąć mm na łatę kalenicową. Wielkość tą należy dodać do długości Y. Kolejne rzędy dachówek należy montować unosząc krawędź czołową dachówek w rzędzie powyżej. W ten sposób można ułożyć lub 3 rzędy dachówek. Następnie należy wbić lub wkręcić łączniki w krawędź czołową w każdy drugi moduł dachówki co daje 4 łączniki na dachówkę. Dachówki w najniższym rzędzie należy pozostawić nieprzymocowane aż kolejny rząd nie zostanie ułożony. Wskazówka: Profil Okapowy należy zamontować i prowizorycznie przybić przed ułożeniem dachówek nad okapem. 8

9 Mocowanie 15 mm Poruszanie się po dachu Dachówki należy mocować w każdy drugi moduł dachówki w miejscu pokazanym na rysunku. Przed przybiciem należy starannie docisnąć dachówki w miejscu mocowania! Rekomendowane gwoździarki: Duofast CNP-50Y (gwoździe maszynowe) Haubold RNC 65 SW II (gwoździowkręty maszynowe) Poruszanie się po dachówkach Powertekk w czasie montażu jest możliwe. Celem ograniczenia ryzyka uszkodzenia stopy należy stawiać wyłącznie w obrębie zagłębień profili i dokładnie nad łatami. Używać obuwia z miekką podeszwą. Szczególną uwagę zwrócić na Powertekk Exclusive również stawiając stopy jak na rysunku. 9

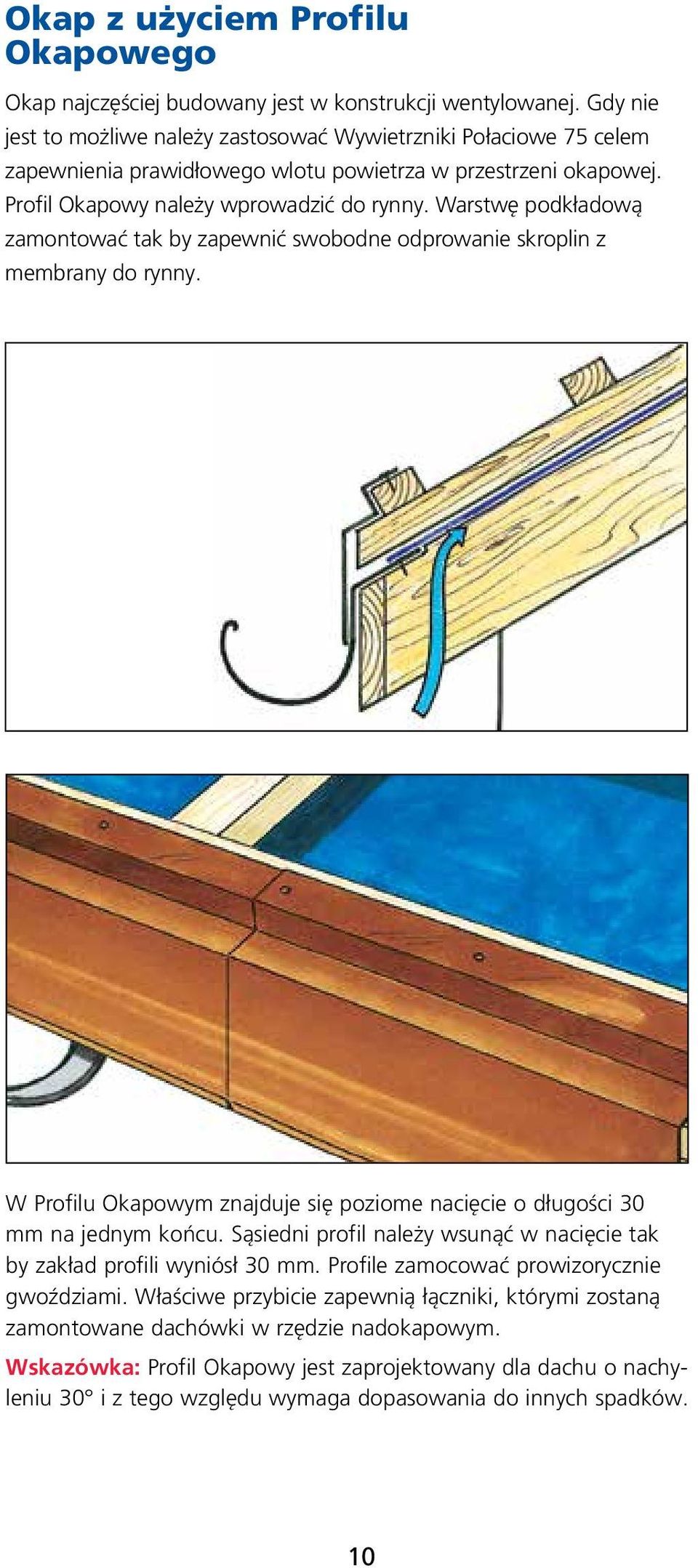

10 Okap z użyciem Profilu Okapowego Okap najczęściej budowany jest w konstrukcji wentylowanej. Gdy nie jest to możliwe należy zastosować Wywietrzniki Połaciowe 75 celem zapewnienia prawidłowego wlotu powietrza w przestrzeni okapowej. Profil Okapowy należy wprowadzić do rynny. Warstwę podkładową zamontować tak by zapewnić swobodne odprowanie skroplin z membrany do rynny. W Profilu Okapowym znajduje się poziome nacięcie o długości 30 mm na jednym końcu. Sąsiedni profil należy wsunąć w nacięcie tak by zakład profili wyniósł 30 mm. Profile zamocować prowizorycznie gwoździami. Właściwe przybicie zapewnią łączniki, którymi zostaną zamontowane dachówki w rzędzie nadokapowym. Wskazówka: Profil Okapowy jest zaprojektowany dla dachu o nachyleniu 30 i z tego względu wymaga dopasowania do innych spadków. 10

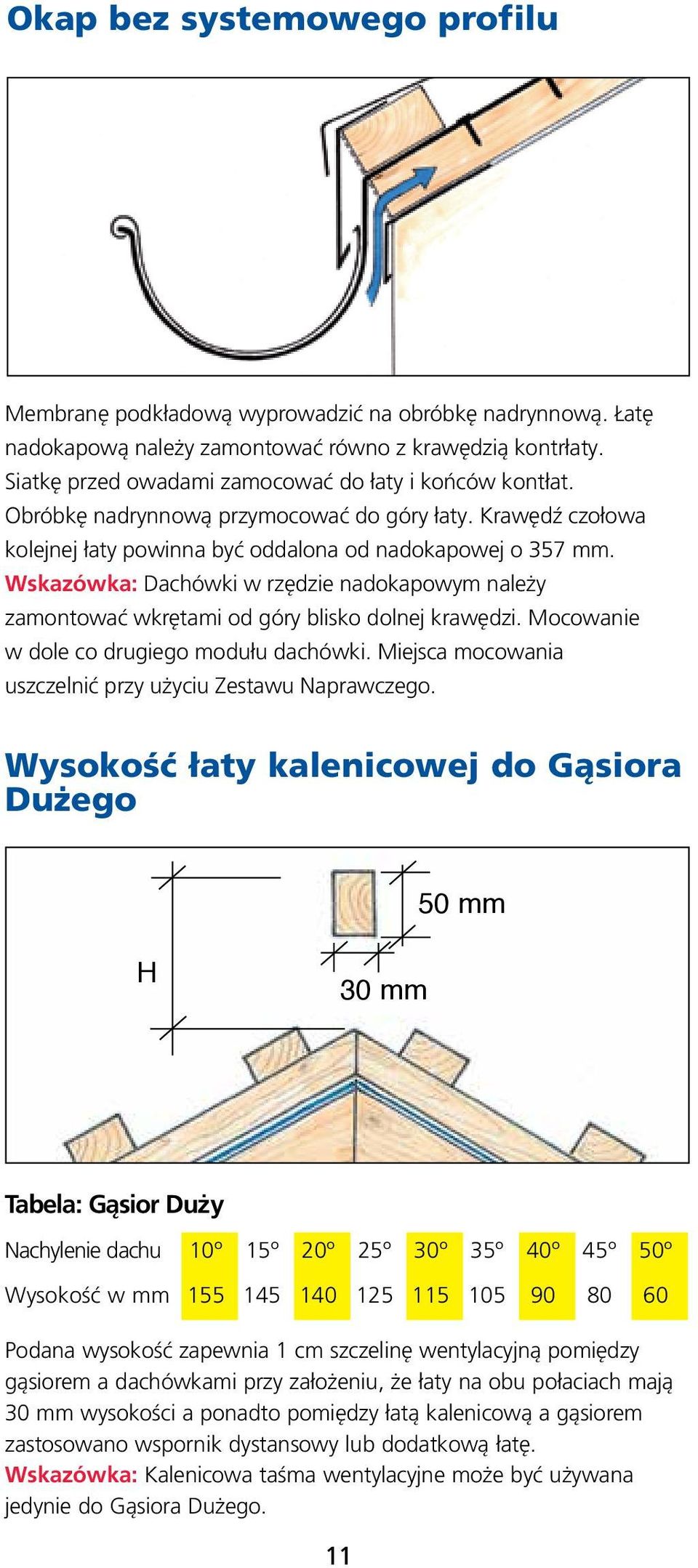

11 Okap bez systemowego profilu Membranę podkładową wyprowadzić na obróbkę nadrynnową. Łatę nadokapową należy zamontować równo z krawędzią kontrłaty. Siatkę przed owadami zamocować do łaty i końców kontłat. Obróbkę nadrynnową przymocować do góry łaty. Krawędź czołowa kolejnej łaty powinna być oddalona od nadokapowej o 357 mm. Wskazówka: Dachówki w rzędzie nadokapowym należy zamontować wkrętami od góry blisko dolnej krawędzi. Mocowanie w dole co drugiego modułu dachówki. Miejsca mocowania uszczelnić przy użyciu Zestawu Naprawczego. Wysokość łaty kalenicowej do Gąsiora Dużego 50 mm H 30 mm Tabela: Gąsior Duży Nachylenie dachu 10º 15º 20º 25º 30º 35º 40º 45º 50º Wysokość w mm Podana wysokość zapewnia 1 cm szczelinę wentylacyjną pomiędzy gąsiorem a dachówkami przy założeniu, że łaty na obu połaciach mają 30 mm wysokości a ponadto pomiędzy łatą kalenicową a gąsiorem zastosowano wspornik dystansowy lub dodatkową łatę. Wskazówka: Kalenicowa taśma wentylacyjne może być używana jedynie do Gąsiora Dużego. 11

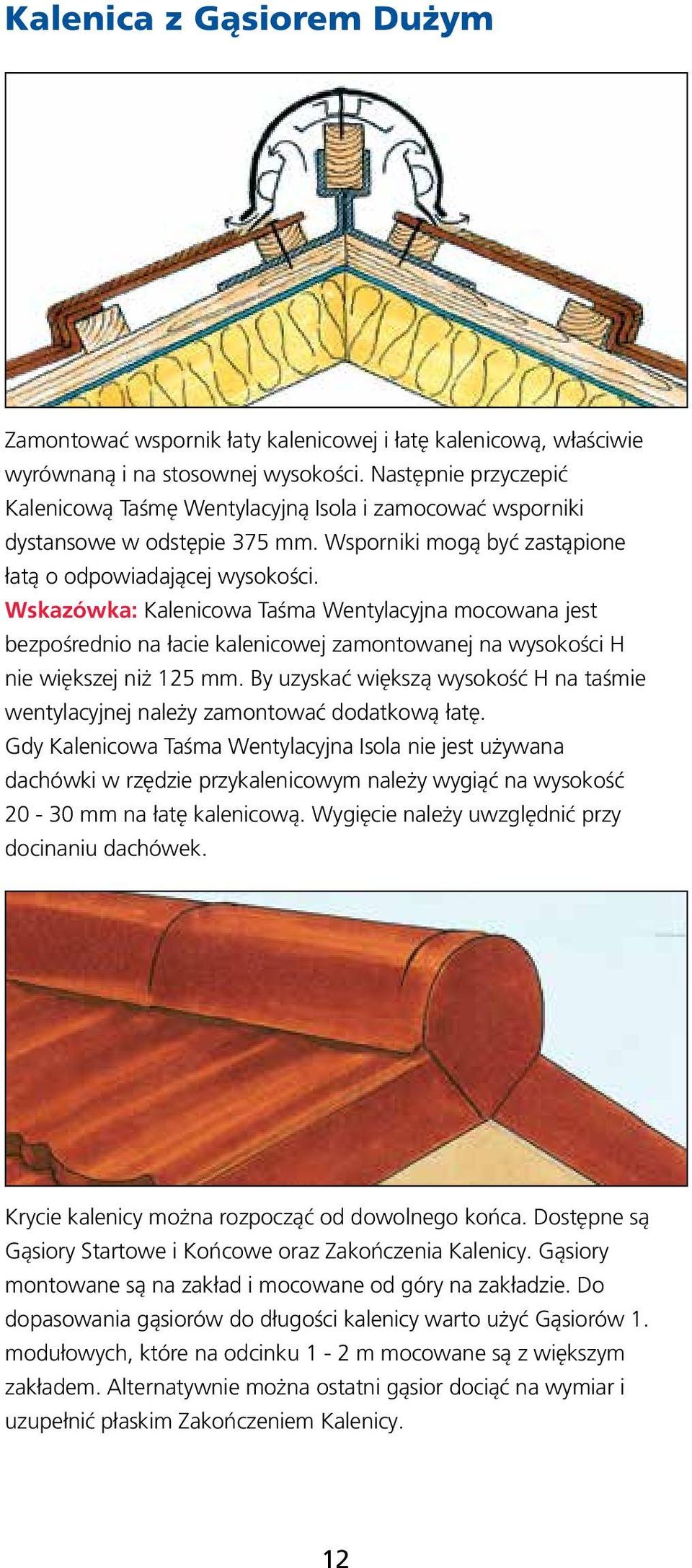

12 Kalenica z Gąsiorem Dużym Zamontować wspornik łaty kalenicowej i łatę kalenicową, właściwie wyrównaną i na stosownej wysokości. Następnie przyczepić Kalenicową Taśmę Wentylacyjną Isola i zamocować wsporniki dystansowe w odstępie 375 mm. Wsporniki mogą być zastąpione łatą o odpowiadającej wysokości. Wskazówka: Kalenicowa Taśma Wentylacyjna mocowana jest bezpośrednio na łacie kalenicowej zamontowanej na wysokości H nie większej niż 125 mm. By uzyskać większą wysokość H na taśmie wentylacyjnej należy zamontować dodatkową łatę. Gdy Kalenicowa Taśma Wentylacyjna Isola nie jest używana dachówki w rzędzie przykalenicowym należy wygiąć na wysokość mm na łatę kalenicową. Wygięcie należy uwzględnić przy docinaniu dachówek. Krycie kalenicy można rozpocząć od dowolnego końca. Dostępne są Gąsiory Startowe i Końcowe oraz Zakończenia Kalenicy. Gąsiory montowane są na zakład i mocowane od góry na zakładzie. Do dopasowania gąsiorów do długości kalenicy warto użyć Gąsiorów 1. modułowych, które na odcinku 1-2 m mocowane są z większym zakładem. Alternatywnie można ostatni gąsior dociąć na wymiar i uzupełnić płaskim Zakończeniem Kalenicy. 12

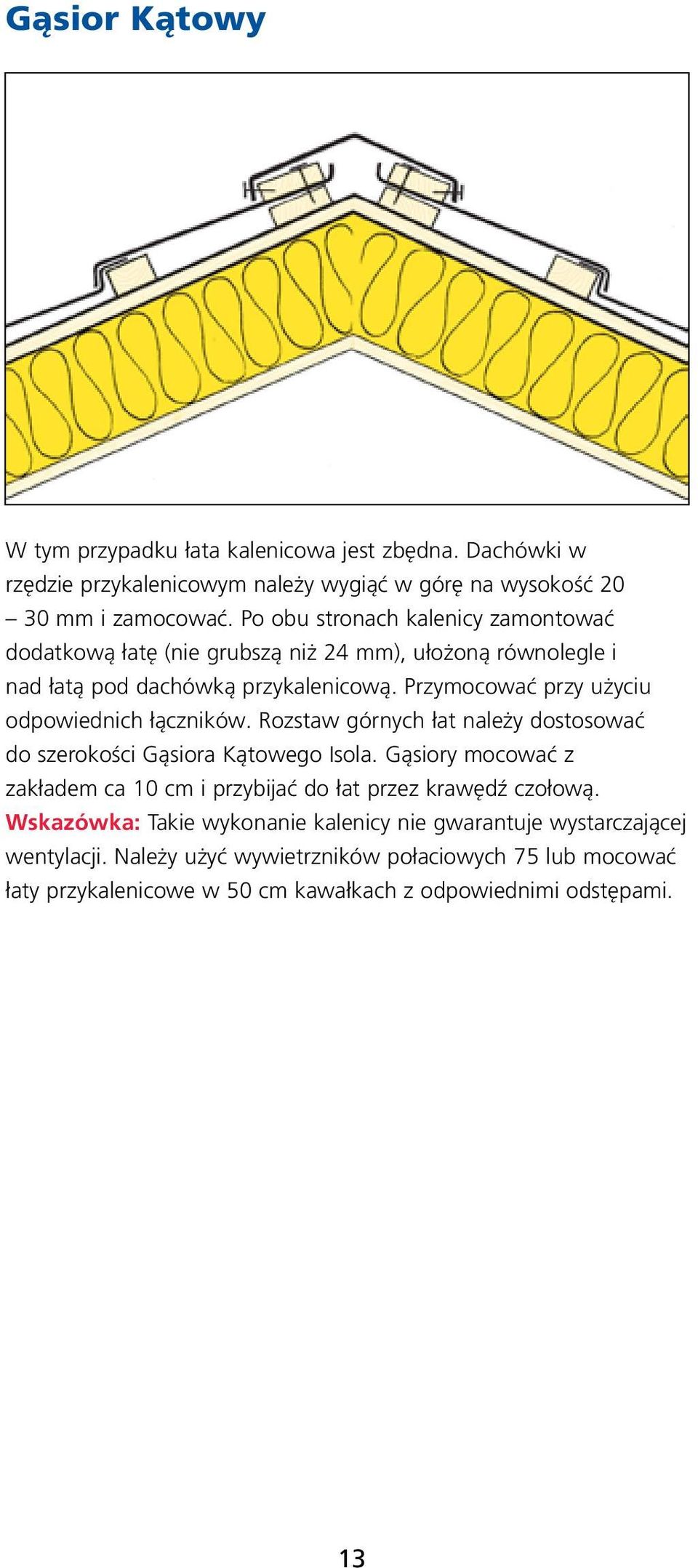

13 Gąsior Kątowy W tym przypadku łata kalenicowa jest zbędna. Dachówki w rzędzie przykalenicowym należy wygiąć w górę na wysokość mm i zamocować. Po obu stronach kalenicy zamontować dodatkową łatę (nie grubszą niż 24 mm), ułożoną równolegle i nad łatą pod dachówką przykalenicową. Przymocować przy użyciu odpowiednich łączników. Rozstaw górnych łat należy dostosować do szerokości Gąsiora Kątowego Isola. Gąsiory mocować z zakładem ca 10 cm i przybijać do łat przez krawędź czołową. Wskazówka: Takie wykonanie kalenicy nie gwarantuje wystarczającej wentylacji. Należy użyć wywietrzników połaciowych 75 lub mocować łaty przykalenicowe w 50 cm kawałkach z odpowiednimi odstępami. 13

14 Naroże Krycie naroża jest analogiczne do kalenicy. Przy okapie Naroże należy zamknąć Zakończeniem Gąsiora. Gdy nie jest stosowana Taśma Wentylacyjna dachówki muszą być wygięte ca 20 mm na łatę narożną. Połączenie naroży z kalenicą należy zamknąć Trójnikiem Kalenicowym lub Wskazówka: Alternatywnie można dociąć gąsiory na styk i użyć Isoflex P, samoprzylepną i elastyczną taśmę aluminiową pokrytą granulatem skalnym (tylko do Powertekk Nordic). Jeszcze innym sposobem jest obróbka z blachy ołowianej, której można nadać kolor dachu z użyciem Zestawu Naprawczego Isola. Powierzchnia musi być czysta i odtłuszczona. W przypadku Powertekk Exclusive należy użyć jakościowego lakieru w sprayu w odpowiednim kolorze. 14

15 Szczyt z Profilem Szczytowym 25 mm Deska szczytowa jest niezbędna do wyprofilowania szczytu dachu. Deska powinna mieć grubość nie większą niż 24 mm i powinna wystawać 25 mm ponad poziom łat pod dachówki. Membranę podkładową należy wywinąć na deskę szczytową i przymocować do jej górnej krawędzi. Montaż Profili Szczytowych rozpocząć od okapu. Mocować od góry z i z boku używając wkrętów. Przy kalenicy Profil Szczytowy należy nakryć gąsiorem, który należy odpowiednio dociąć i dogiąć. Wskazówka: Dachówki przy szczycie należy dociąć na wymiar z uwzględnieniem ca 20 mm na wygięcie na deskę szczytową. Profil Szczytowy na końcu okapu można zakończyć poprzez odpowiednie nacięcie i dogięcie. 15

16 Szczyt z Dachówką Szczytową Ważne: Ten sposób wykonania szczytu wymaga precyzyjnego dostosowania szerokości dachu do wymiarów modularnych (patrz tabela na str. 26: Szerokość krycia dachu z dachówką szczytową). Górna krawędź deski szczytowej i górne krawędzie kontrłat powinny tworzyć jedną płaszczyznę. Dachówki szczytowe należy montować równocześnie z dachówkami na połaci. Pierwsza dachówka (drugi rząd od góry) powinna być ułożona i przymocowana prowizorycznie jednym gwoździem wbitym od góry w łatę przez prefabrykowany otwór. Następnie każda dachówka szczytowa musi być przymocowana z boku i w krawędzi czołowej na zakładzie. Wskazówka: Deskę szczytową można pominąć gdy szczyt dachu nie ma krokwi zewnętrznej. W jej miejsce zamontować dodatkową kontłatę równolegle do zewnętrznej kontrłaty. Dodatkowa kontrłata powinna być zlicowana ze ścianą szczytową. 16

17 Kosz 50 mm 50 mm 150 mm 150 mm Kosz należy wykonać z podwójnych kontrłat po obu stronach. Profil koszowy zaprojektowany jest dla kontrłat o wysokości 30 mm. Podwójne kontrłaty powinny być zamontowane równolegle do kosza w odległości 150 mm od osi z każdej strony. Łaty pod dachówki powinny być przycięte w środku między kontrłatami koszowymi. 145 mm 145 mm Profil koszowy Isola Powertekk tworzy rynnę pogłębioną o szerokości 145 mm na stronę. Montować z zakładem 100 mm i mocować po bokach haftrami. Wskazówka: Końce profili koszowych różnią się nieznacznie co umożliwia wsunięcie górnego w dolny. Strzałka na spodniej stronie wskazuje układanie w kierunku okapu. By zapewnić odpowiednie podparcie profilu koszowego podwójne kontrłaty należy mocować bezpośrednio na krokwiach. 17

18 100 mm Dachówki w koszu powinny być docięte z zakładem nie mniejszym niż 100 mm od krawędzi profilu koszowego. Linię cięcia należy wyznaczyć traserem sznurowym z kredą. Wskazówka: Ze względów estetycznych dachówki w koszu warto wygiąć do dołu wzdłuż krawędzi cięcia. Cięcie dachówek Niezbędne cięcia należy wykonywać na zimno przy użyciu odpowiednich nożyc ręcznych lub gilotynowych. Cięcie dachówek Powertekk jest możliwe również za pomocą odpowiedniej pilarki niskoobrotowej z tarczą do metalu. Użycie przecinarki o prędkości przekraczającej 4000 obrotów / minutę jest niedopuszczalne. Przegrzanie materiału powoduje zniszczenie cynkowej warstwy zabezpieczającej przed korozją wzdłużkrawędzi cięcia. Do cięcia elementów Powertekk Nordic poniższe pilarki z odpowiednimi tarczami do metalu są godne polecenia: Makita BCS550RFE Festool TS 55 EBQ lub ATF 55 EB DeWalt DW934K2H Natomiast do cięcia dachówek Powertekk Exclusive rekomendowane są poniższe nożyce elektryczne: Makita BJS161RFE DeWalt DW941K 18

19 Komin Należy zamontować dodatkowe łaty lub deski poniżej i powyżej komina w celu właściwego podparcia dachówek. Wymierzyć i dociąć dachówki wokół komina dodając mm na zagięcie na komin. Obróbka komina powinna być wykonana z taśmy samoprzylepnej Isoflex P a następnie zabezpieczona Listwą Dociskową Isola i uszczelniona. Komin można również uszczelnić w sposób tradycyjny z użyciem obróbek blacharskich lub systemowych profili przyściennych. Należy zwrócić uwagę by obróbka za kominem była wykonana w sposób eliminujący ryzyko tworzenia się zastoin (kozubek). 19

20 Ściana boczna z Profilem Przyściennym Dachówki należy dociąć i zamontować z uwzględnieniem ca 20 mm na podgięcie na ścianę boczną. Profil Przyścienny Isola mocować od okapu do kalenicy a następnie zabezpieczyć Listwą Dociskową Isola i uszczelnić. Zamiast profilu przyściennego można użyć taśmę samoprzylepną Isoflex P, która również powinna być zabezpieczona Listwą Dociskową Isola i uszczelniona. Ściana boczna bez systemowych akcesoriów Alternatywne wykonanie detalu. 20

21 Ściana czołowa Jeśli konstrukcja dachu nie pozwala na skuteczną wentylację poniżej ściany czołowej należy zamontować odpowiednią ilość Wywietrzników Połaciowych 75. Łatę przy ścianie należy zastąpić deską o grubości 25 mm. Dachówki w rzędzie poniżej ściany należy dociąć z uwzględnieniem 25 mm na wygięcie na ścianę. Następnie zamontować łatę o grubości nie większej niż 20 mm. Łatę zakotwić przez dachówki w zamontowanej wcześniej desce. Profil Przyścienny Czołowy mocować od czoła do łaty oraz przy górnej krawędzi do ściany. Na koniec zamontować Listwę Dociskową i uszczelnić. 21

22 Podstawa Montażowa Podstawa montażowa jest używana jako wspornik do montażu stopni i ław kominiarskich. Podstawa jest kotwiona śrubami bezpośrednio do łaty. Dachówki Powertekk są montowane na zakład z obu stron, mocując od czoła także podstawę montażową. Należy sprawdzić czy wspornik jest pewnie zamocowany do podstawy i w miarę potrzeby dokręcić śruby. Kształt wspornika dostosowany jest do typowych nachyleń dachu w zakresie Wskazówka: Wspornik podstawy jest przystosowany do elementów komunikacyjnych produkowanych przez Flender-Flux. Elementy kotwione są do wspornika i regulowane do nachylenia. Dachówka z Przejściem Szczelnym Do anten i rur o średnicy nie większej niż Ø 60 mm. Dachówki Powertekk są montowane na zakład z obu stron, mocując od czoła dachówkę z przejściem szczelnym. 22

23 Wywietrznik Połaciowy 75 Wywietrznik połaciowy 75 jest stosowany wszędzie tam gdzie wentylacja kalenicowa jest niemożliwa. Przekrój wentylacyjny wynosi 75 cm 2. Dachówki Powertekk są montowane na zakład z obu stron, mocując od czoła wywietrznik połaciowy. Wywietrznik Sanitarny Wywietrzniki Sanitarne służą do wyprowadzenia przez dach kanałów wentylacyjnych z kuchni i łazienek. Wywietrznik jest wyposażony w króciec izolowany termicznie i złączkę umożliwiającą podłączenie do kanałów wentylacyjnych o średnicach Ø 100, 110, 125, 130 i 150 mm. Zaprojektowany do nachyleń połaci Dachówki Powertekk są montowane na zakład z obu stron, mocując od czoła wywietrznik sanitarny. 23

24 Odpowietrznik kanalizacji Odpowietrznik kanalizacji jest stosowany do odpowietrzania domowej instalacji kanalizacyjnej. Odpowietrznik jest zaopatrzony w elastyczną złączkę umożliwiającą podłączenie do rur o średnicach Ø 50, 75 i 100 mm. Zaprojektowany do nachyleń połaci Dachówki Powertekk są montowane na zakład z obu stron, mocując od czoła odpowietrznik kanalizacji. Dachówka do kanału spalinowego Dachówka do kanału spalinowego jest stosowana do wyprowadzenia przez dach komina spalinowego gazowego niskotemperaturowego. Profil pozwala wyprowadzić rury o średnicach Ø mm. Zaprojektowany do nachyleń połaci Dachówki Powertekk są montowane na zakład z obu stron, mocując od czoła wyprowadzenie spalin. 24

25 Okno połaciowe Każdy typ okna połaciowego może być zamontowany w dachu krytym Isola Powertekk. Należy stosować systemowe kołnierze do pokryć profilowanych (Velux - EDW, Fakro - EZJ, Roto - EDR ZIE). Okno należy montować na poziomie obniżonym o 2.5 cm licząc od płaszczyzny łat. Na kołnierz pozostawić ca 15 cm wokół obrysu okna. Wskazówka: Montaż okna i kołnierza wykonać na podstawie instrukcji producenta. Świetlik / wyłaz dachowy Celem zamontowania świetlika należy pozostawić w trakcie montażu otwór o wymiarach modułowych 2 x 4. Następnie wstawić świetlik. Zamontować górny rząd dachówek nad świetlikiem dbając o prawidłowe dopasowanie. Świetlik zakotwić do krokwi za pomocą uchwytów mocujących. 25

26 Szerokość krycia z Dachówkami Szczytowymi 185 mm 1110 mm 273 mm Szerokość krycia (mm) Ilość Ilość dachówek dodatkowych w rzędzie modułów Odległość cięcia Wskazówka: Przykładowo szerokość więźby dachowej wynosi mm. Najbliższy pełny wymiar to mm. Pierwsza kolumna informuje, że w rzędzie znajdzie się 8 całych dachówek, a nagłówek kolumny informuje, że zamykającą dachówkę należy dociąć do długości 458 mm (2 moduły). Szerokość krycia z Profilami Szczytowymi 1180 mm Szerokość krycia (mm) Ilość Ilość dachówek dodatkowych w rzędzie modułów Odległość cięcia

27 Długość krycia dachu od okapu do kalenicy Ilość rzędów dachówek Długość krycia (mm) NORDIC EXCLUSIVE Wskazówka: Długość krycia mierzona od końca krokwi do czoła najwyższej łaty. 27

28 Specyfikacja elementów systemu Powertekk Element Powertekk*** Zastosowanie Połać dachu Dachówki Krycie dachu Kalenice i Gąsior* Kalenice i naroża naroża Gąsior 3. modułowy* Kalenice i naroża Zakończenie kalenicy płaskie Zakończenie kalenicy Gąsior startowy Zakończenie kalenicy Gąsior końcowy Zakończenie kalenicy Zakończenie gąsiora Zakończenie naroża Trójnik kalenicowy Połączenie kalenicy z Trójnik kalenicowy Połączenie kalenicy z Taśma wentylacyjna** Kalenice i naroża Gąsior kątowy Kalenice i naroża Okapy Profil okapowy Okapy Szczyty Profil szczytowy prawy / lewy Szczyty Dachówka szczytowa prawa / lewa Szczyty Ściany Profil przyścienny prawy / lewy Ściany boczne lukarn Profil przyścienny czołowy Ściany czołowe lukarn Kosze Profil koszowy Kosze Mocowanie Gwoździe / Wkręty Mocowanie elementó Pozostałe Przejście szczelne Instalacje antenowe Listwa dociskowa Uszczelnianie obróbek Odpowietrznik kanalizacji Odpowietrzenie instal Wywietrznik sanitarny Wentylacja łazienek, Wywietrznik połaciowy 75 Wentylacja konstrukcji Wywietrznik uniwersalny 200 Wywietrznik do wszel Arkusz płaski Elementy specjalne Podstawa montażowa Wspornik komunikacji Dachówka przezroczysta 2.moduł. do Nordic Świetlik Doświetlenie strychu Isoflex P Obróbka samoprzylep Zestaw naprawczy Naprawa uszkodzeń Przejście komina spalinowego Kominy gazowe spali Przejście instalacji solarnej Instalacje solarne * Gąsior dla Nordic dostępny w rozmiarze dużym Ø 215 mm i małym Ø 150 mm. Dla Exclusive wyłącznie w rozmiarze dużym Ø 215 mm. ** Kalenicowa taśma wentylacyjna stosowana wyłącznie z gąsiorami dużymi. 28

29 Wielkość krycia Współczynnik zapotrzebowania przy okapie narożami narożami w pionowych acji kanalizacyjnej toalet, kuchni dachowej kich zastosowań dachowej na powierzchniowych nowe mm x 369 mm 2,44 dachówki / m mm 2,63 szt. / mb mm 0,88 szt. / mb - 1,00 szt. / detal 380 mm 1,00 szt. / detal 380 mm 1,00 szt. / detal 200 mm 1,00 szt. / detal - 1,00 szt. / detal - 1,00 szt. / detal mm 0,20 szt. / mb mm 0,87 szt. / mb mm 0,83 szt. / mb mm 0,90 szt. / mb 185 mm 2,71 szt. / mb mm 0,90 szt. / m mm 0,87 szt. / m mm 0,87 szt. / m - 10 szt. / m mm x 370 mm 1,00 szt. / detal mm 0,83 szt. / mb 369 mm x 370 mm 1,00 szt. / detal 369 mm x 370 mm 1,00 szt. / detal 369 mm x 370 mm 1,00 szt. / detal 369 mm x 370 mm 1,00 szt. / detal mm x 450 mm mm x 185 mm **** 369 mm x 370 mm 1,00 szt. / detal 738 mm x 738 mm 1,00 szt. / detal mm x 300 mm mm x 370 mm 1,00 szt. / detal 369 mm x 370 mm 1,00 szt. / detal *** Wszystkie kalkulowane powierzchnie, długości i ilości elementów należy przemnożyć przez właściwy współczynnik zużycia. **** Ilość podstaw montażowych kalkulować na podstawie wymagań mocowanych do nich elementów 29

30 Płotki przeciwśnieżne 1. Wsporniki płotków przeciwśnieżnych są montowane do dachu pod zakładem dachówek. Należy nie mocować dachówek w rzędzie powyżej planowanego umieszczenia płotków. 2. Nad łatą wspierającą dachówki zamocować deskę o szerokości ca mm i grubości cieńszej od łaty o ca 10 mm. Umieścić wspornik tak by ściśle dolegał do profilu dachówki i zamocować do deski przy użyciu 2 śrub dołączonych do opakowania (6,5 x 38,0 mm). 3. Zamocować dachówki w rzędzie nad wspornikami. Wskazówka: Na życzenie płotki przeciwśnieżne wraz ze wspornikami do Powertekk Exclusive mogą być pomalowane proszkowo w barwie dachu. 30

31 4. Wsunać zatrzaskowy uchwyt mocujący płotki we wspornik i pozostawić go otwartym. Umieścić płotek przeciwśnieżny we wsporniku i zatrzasnąć uchwyt tak by nastapiło wyraźne kliknięcie. Wskazówka: Składanie płotków przeciwśnieżnych w jeden ułatwiają tuleje montażowe na końcu elementów. Wysokość zamocowania płotków przeciwśnieżnych możnaregulować w zakresie 180 mm. Długość: 1080 mm, wysokość: 110 mm. 31

32 Uchwyty do belek przeciwśnieżnych 1. Uchwyty do okrągłych belek przeciwśnieżnych są montowane do dachu pod zakładem dachówek. Należy nie mocować dachówek w rzędzie powyżej planowanego umieszczenia belek. 2. Nad łatą wspierającą dachówki zamocować deskę o szerokości ca mm i grubości cieńszej od łaty o ca 10 mm. Umieścić uchwyt belki tak by ściśle dolegał do profilu dachówki i zamocować do deski przy użyciu 2 śrub dołączonych do opakowania (6,5 x 38,0 mm). 3. Zamocować dachówki w rzędzie nad uchwytami. 32

33 Drabina dachowa 1. stopniowa/stopień Do mocowania jednocześnie z dachówkami Powertekk Drabina budowana jest z pojedynczych modułów podwieszanych jeden pod drugim. Najwyższy stopień zawsze musi być zakotwiony w konstrukcji dachowej za pomocą zestawu mocującego przykręcanego do krokwii. Pojedyncze moduły można również wykorzystać jako stopnie kominiarskie. W tym przypadku każdy element należy kotwić za pomocą zestawu mocującego. Długość jednego modułu drabiny odpowiada jednej dachówce Powertekk. 1. Elementy drabiny są montowane do dachu pod zakładem dachówek. Należy nie mocować dachówek w rzędzie powyżej planowanego umieszczenia drabiny. 2. Nad łatą wspierającą dachówki ułożyć listwę mocującą tak by spoczywała na sąsiadujących krokwiach. Wsunąć w listwę z boków uchwyty mocujące. Następnie wsunąć w uchwyty złączki w kształcie litery U. Na koniec wsunąć pierwszy moduł drabiny i całość zatrzasnąć. Tak złożoną sekcję umieścić tak by ściśle dolegała do profilu dachówek. 33

34 3. Listwę mocującą zakotwić przy użyciu śrub dołączonych do opakowania. Śruby powinny być wkręcone w środek krokwi na głębokość nie mniejszą niż 30 mm. Zamocować dachówki w rzędzie nad drabiną. 4. Kolejny stopień drabiny zawiesić na łacie. Należy unieść górną dachówkę z zamontowanym wcześniej stopniem i wsunąć następny element. Połączyć sąsiadujące elementy wsuwając bolce w dolnym stopniu w otwory w górnym stopniu i pociągnąć w dół. 5. W powyższy sposób mocować kolejne stopnie drabiny jednocześnie z dachówkami. 34

35 Drabina dachowa 3. stopniowa Do mocowania na wykonanym dachu 1. Drabina jest kotwiona do dachu pod zakładem dachówek. Należy nie mocować dachówek w rzędzie powyżej planowanego umieszczenia drabiny. 2. Drabina 3. stopniowa dostarczana jest w elementach. Złożyć drabinę i ustawić 37 cm odstęp między bokami drabiny. Przykręcić 2 uchwyty do pionowych części boków drabiny. Nad łatą wspierającą dachówki ułożyć listwę mocującą tak by spoczywała na sąsiadujących krokwiach. Przymocować zawiesia do uchwytów a następnie zawiesić drabinę na listwie mocującej i przykręcić. Ustawić drabinę tak by spoczywała w dole profili dachówek Powertekk. Następnie dosunąć drabinę w górę tak by ściśle dolegała do górnego profilu dachówki. Listwę mocującą zakotwić przy użyciu śrub dołączonych do opakowania. Śruby powinny być wkręcone w środek krokwi na głębokość nie mniejszą niż 30 mm. rozstaw 300 mm 35

36 3. Zamocować dachówki w rzędzie nad drabiną. Następnie zamontować kolejne elementy drabiny w kierunku okapu. Elementy są łączone ze sobą za pomocą dołączonych złączek i śrub. 4. Dolny koniec drabiny zakotwić w dachu za pomocą dołączonych uchwytów. Należy unieść dachówkę, na której spoczywa koniec drabiny i zawiesić uchwyty na łacie wspierającej dachówkę. Docisnąc dachówkę i przymocować ponownie. Połączyć drabinę z pionowymi elementami uchwytów przy użyciu dołączonych śrub. 36

37 Ława kominiarska 1. Ława kominiarska jest kotwiona do dachu pod zakładem dachówek. Należy nie mocować dachówek w rzędzie powyżej planowanego umieszczenia drabiny. 2. Nad łatą wspierającą dachówki ułożyć listwę mocującą tak by spoczywała na sąsiadujących krokwiach. Przymocować zawiesia do wsporników ławy a następnie zawiesić konstrukcję na listwie mocującej i przykręcić śrubami 8.0 x 20.0 mm. Ustawić wsporniki tak by spoczywały w dole profili dachówek Powertekk. Następnie dosunąć wsporniki w górę tak by ściśle dolegały do górnego profilu dachówki. Listwę mocującą zakotwić przy użyciu śrub 6.5 x 64.0 mm dołączonych do opakowania. Śruby powinny być wkręcone w środek krokwi na głębokość nie mniejszą niż 30 mm. 37

38 3. Zamocować dachówki w rzędzie nad ławą kominiarską. 4. Przykręcić każdy uchwyt ławy do wspornika za pomocą 2 śrub 8.0 x 20.0 mm z nakrętkami a następnie przymocować do uchwytu ławę przy użyciu 2 śrub 6.0 x 16.0 mm z nakrętkami z podkładką. Wyregulować ławę w poziomie. Wskazówka: Wsporniki ławy nie mogą opierać się na obróbce blacharskiej wokół komina. Końce ławy nie mogą wystawać za wsporniki więcej niż 25 cm. 6 x 16 mm 6,5 x 64 mm 8 x 20 mm 38

39 Hak bezpieczeństwa 1. Hak bezpieczeństwa jest kotwiony do dachu pod zakładem dachówek. Należy nie mocować dachówek w rzędzie powyżej planowanego umieszczenia haka. 2. Nad łatą wspierającą dachówki ułożyć listwę mocującą tak by spoczywała na sąsiadujących krokwiach. Przymocować wsporniki mocujące do haka a następnie wsunąć z boku hak w listwę mocującą i przykręcić śrubami 8.0 x 20.0 mm. Ustawić hak tak by spoczywał w dole profilu dachówki Powertekk. Następnie dosunąć hak w górę tak by ściśle dolegał do górnego profilu dachówki. 3. Listwę mocującą zakotwić przy użyciu śrub 6.5 x 64.0 mm dołączonych do opakowania. Śruby powinny być wkręcone w środek krokwi na głębokość nie mniejszą niż 30 mm. Zamocować dachówki w rzędzie nad hakiem bezpieczeństwa. 39

40 System mocowania kolektorów słonecznych Niezależnie od wielkości i rozmieszczenia paneli solarnych, listwa mocująca system wsporczy Isola TopSec będzie kotwiona zawsze powyżej lokacji paneli. Dla większych powierzchni solarnych niezbędne są dodatkowe rzędzy listew mocujących w odległości nie większej niż 2,96 m. 74 cm 111 cm alle 296 cm max 296 cm Listwy Solar-Grundträger mocujące- Set Wsporniki Erweiterungsset -Stützen Listwy Winkelschiene wsporcze L Wsporniki mocować w rozstawie 74 cm. Ten wymiar pasuje do wymiaru modularnego dachówek Powertekk zapewniając, że wsporniki zawsze znajdą się w dole profilu. Rozstaw wsporników w pionie wynosi 111 cm co zapewnia wsparcie w każdym trzecim rzędzie dachówek. Następnie mocować w pionie listwy wsporcze L. 40

41 System mocowania kolektorów słonecznych tworzą pionowe szyny wsporcze o przekroju litery L, zamontowane nad dachówkami Powertekk. Szyny stanowią podstawę, do której kotwione są solary z użyciem systemowych konstrukcji wsporczych dla dachów spadzistych. 1. Szyny wsporcze są montowane do dachu pod zakładem dachówek. Należy nie mocować dachówek w rzędzie powyżej planowanego umieszczenia kolektorów. 2. Nad łatą wspierającą dachówki ułożyć listwę mocującą tak by spoczywała na sąsiadujących krokwiach. Wsunąć w listwę z boków uchwyty mocujące. Następnie wsunąć w uchwyty złączki w kształcie litery U. Na koniec wsunąć zawiesia i całość zatrzasnąć. Ustawić uchwyty tak by spoczywały w dole profilu dachówek Powertekk. Następnie dosunąć konstrukcję w górę tak by ściśle dolegała do górnego profilu dachówki. 41

42 3. Listwę mocującą zakotwić przy użyciu śrub 6.5 x 64.0 mm dołączonych do opakowania. Śruby powinny być wkręcone w środek krokwi na głębokość nie mniejszą niż 30 mm. Szyny wsporcze można przedłużać w modułach 1.25 m by dostosować do długości montowanego systemu solarnego. Zamocować dachówki w rzędzie nad szynami wsporczymi. 4. Szyny wsporcze należy kotwić do dachu co każdy trzeci rząd dachówek (1.11 m). Unieść dachówkę i zawiesić uchwyty na łacie wspierającej dachówkę. Docisnąc dachówkę i przymocować ponownie. Dodatkowe mocowanie listew co max m (patrz str. 40) 5. Na koniec połączyć szyny ze wspornikami przy użyciu dołączonych śrub z nakrętkami 8.0 x 20.0 mm. Szyny są przedłużane z użyciem dołączonych złączek umieszczanych po wewnętrznej stronie pionowej części szyny i łączone śrubami z nakrętkami. 42

43 Notatki 43

44 Dane techniczne Nordic Exclusive Obszar stosowania: Nowe obiekty i remonty starych dachów Temperatura montażu: 0 C +5 C Zalecane nachylenie: 8-90 Rozstaw łat: 369 mm 371 mm Wymiary dachówki: 1198 x 418 mm Powierzchnia krycia: 1110 x 369 mm 1110 x 371 mm Zapotrzebowanie materiału: 2.44 dachówki/m 2 Warstwa czystego cynku: 275 g/m 2 Waga: 3.10 kg/ 2.05 kg / dachówkę dachówkę 7.70 kg/m kg/m 2 Warstwa wierzchnia: Granulat skalny Lakier spojony proszkowy żywicą akrylową Kody RAL dla Powertekk Exclusive: Iściący mat Czarny połysk RAL 9005 Grafitowy połysk RAL 7016 Czerwony połysk NCS 72118R04B Zielony połysk RAL 6009 Brązowy mat RAL 8017 Ceglasty mat RAL 2013 Czarny mat RAL 9005 Grafitowy mat RAL NORWEGIAN ACCREDITATION No S03 NS- ISO 9001 CERTIFICATED FIRM Isola Powertekk s.r.o. Raskov ˇ 90 CZ Bohdikov Telefon: Telefax: isola@isola.pl
