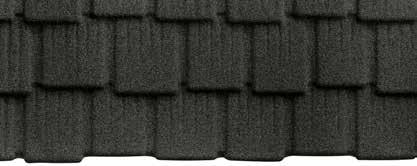

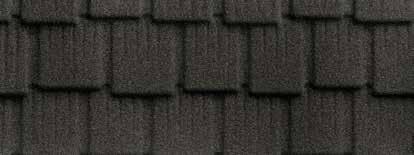

1 Isola Powertekk Instrukcja montażu Tyri 1

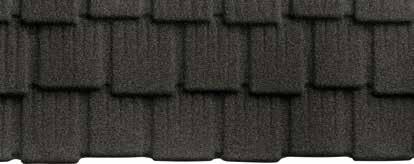

2 Wprowadzenie Niniejsza instrukcja zawiera podstawowe zasady poprawnego montażu systemu lekkich dachówek metalowych Isola Powertekk Tyri. Przestrzeganie poniższych zaleceń gwarantuje, że dach będzie trwały i bezpieczny. Należy również mieć na uwadze polskie wymagania dla metalowych pokryć i odpowiednich konstrukcji dachowych. Instalując akcesoria inne niż oryginalne należy kierować się wskazówkami od ich producentów. Zalecenia podstawowe Nachylenie dachu Minimalne nachylenie połaci dachowej dla dachówek Isola Powertekk Tyri wynosi 15 (26.8%) i powinno być skonfrontowane z aktualnymi lokalnymi wymogami formalnymi. Warstwa podkładowa Dachy o nachyleniu większym niż 15 należy zabezpieczyć wiatroszczelną, wodoodporną i paroprzepuszczalną membraną dachową zamontowaną na krokwiach lub pełnym deskowaniu, dostosowaną do typu dachu: ciepłego lub zimnego. Wentylacja dachu Metale, a zatem pokrycia metalowe, nie przepuszczają pary wodnej. Prawidłowa wentylacja połaci dachowej chroni przed groźnymi skutkami kondensacji. Celem zbudowania trwałego i w pełni funkcjonalnego dachu Isola Powertekk Tyri należy zadbać o niezbędną wentylację przestrzeni pod dachówkami. Powietrze musi mieć zapewniony swobodny wlot w strefie okapowej i wylot w strefie kalenicowej. Łaty i kontrłaty Zalecany przekrój kontrłat to 50 x 30 mm. Inne rozmiary mogą być użyte zgodnie z polskimi wymogami i dobrymi praktykami. Zalecanym przekrojem łat jest 50 x 40 mm. Przekrój łat należy dostosować do konstrukcji dachu i przede wszystkim rozstawu krokwi, ale również do lokalnych wymogów. Ważne! Maxymalna szerokość łaty nie może być większa niż 50 mm. Rozstaw łat dla Powertekk Tyri wynosi 369 mm, mierzony między krawędziami czołowymi. Kierunek montażu Powertekk Tyri należy instalować zawsze od prawego skraju w lewym kierunku. Waga Waga Isola Powertekk Tyri wynosi ca 7.3 kg/m². Obciążenie śniegiem Powertekk Tyri był poddany równomiernemu obciążeniu o wartości 21 kn/m 2 bez zaobserwowania uszkodzeń. Powertekk Tyri cechuje wystarczająca wytrzymałość i sztywność do stosowania w każdych warunkach obciążenia śniegiem. 2

3 Obciążenie wiatrem Powertekk Tyri jest mocowany do łat za pomocą systemowych łączników w ilości 10 szt./m 2. Odporność wiatrowa jest odpowiednia do każdych warunków obciążenia aż do huraganu. Bezpieczeństwo na wypadek pożaru Isola Powertekk został przetestowany na nachyleniach 15 i 45 na zgodność z wymaganiami zawartymi w normie DIN 4102, rozdział 7. Na tej podstawie posiada klasyfikację jako odporny na promieniowanie cieplne i rozprzestrzenianie ognia na każdym nachyleniu. Dach spadzisty pokryty Isola Powertekk uzyskuje odporność na ogień zewnętrzny klasy B ROOF (t1) zgodnie z normą pren Temperatura montażu Isola Powertekk Tyri może być montowany w każdej temperaturze, która może się zdarzyć podczas prac dekarskich. Niemniej jednak w temperaturze poniżej 0 C zalecana jest większa uwaga, szczególnie w trakcie gwoździowania, cięcia i zaginania elementów. Materiały do mocowania Powertekk Tyri należy mocować do łat przy użyciu systemowych wkrętów lub gwoździ maszynowych z odpowiedniej gwoździarki. Ręczne mocowanie gwoździami jest niewskazane z uwagi na ryzyko uszkodzenia krawędzi paneli. Łączenie z innymi metalami Z powodu ryzyka korozji galwanicznej Isola Powertekk Tyri nie należy łączyć z elementami z miedzi. Pozostałe metale nie stwarzają zagrożenia. Cięcie Niezbędne cięcia należy wykonywać na zimno przy użyciu odpowiednich nożyc ręcznych lub gilotynowych. Cięcie jest możliwe również za pomocą odpowiedniej pilarki niskoobrotowej z tarczą do metalu. Użycie przecinarki o prędkości przekraczającej 4000 obrotów / minutę jest niedopuszczalne. Przegrzanie materiału powoduje zniszczenie cynkowej warstwy zabezpieczającej przed korozją wzdłuż krawędzi cięcia. Naprawa uszkodzeń powierzchniowych Powierzchniowe uszkodzenia należy zabezpieczyć przy użyciu systemowego Zestawu Naprawczego. Obróbki wykonane z blachy także można dopasować kolorystycznie do dachu przy użyciu Zestawu Naprawczego. Przed użyciem należy zrozumieć instrukcję dołączoną do opakowania. Bezpieczeństwo na dachu Należy zaplanować i wykonać bezpieczny dostęp do dachu celem przeprowadzania prac konserwacyjnych, np. czyszczenie komina. System zabezpieczeń Isola TopSec, zaprojektowany dla Isola Powertekk Tyri, tworzą ławy kominiarskie i prowadzące do nich drabiny oraz haki bezpieczeństwa a także płotki przeciwśnieżne. 3

4 Rozmierzenie dachu Rozstaw łat dla Powertekk Tyri 01 System dachowy Isola Powertekk Tyri jest montowany na łatach z jednakowym rozstawem 369 mm (Rys. 1). Rozstaw powinien być zawsze mierzony od dolnej krawędzi łaty do dolnej krawędzi kolejnej łaty. 30 mm Pierwsza łata nad okapem powinna być zamontowana 30 mm powyżej początku kontrłaty gdy stosowany jest systemowy Profil Okapowy (Rys. 2). Dopasowanie dachówek do odpowiedniej długości połaci zawsze ma miejsce przy kalenicy (odległość Y). Ostatnia łata przy kalenicy powinna być zamontowana w odległości 20 mm od jej górnej krawędzi do kalenicy. Gdy Profil Okapowy nie jest stosowany pozycja pierwszej łaty powinna być odpowiednia do wybranego rozwiązania. 02 4

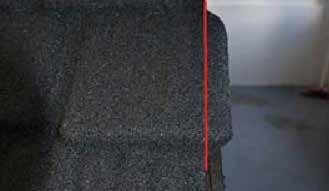

5 Montaż dachówek na połaci Montaż należy wykonywać od kalenicy do okapu rozpoczynając każdy rząd zawsze od prawego skraju połaci dachu. Wpierw należy ułożyć dachówki w drugim rzędzie od kalenicy. Ten rząd będzie pierwszym rzędem pełnych dachówek (niedocinanych). Ułożyć pierwszy panel przy prawym skraju. Zaznaczyć wystający fragment prawej krawędzi dachówki (Rys. 3) i obciąć wzdłuż szczytu dachu (Rys. 4). Wskazówka: brzeg panela ca 2 cm należy wygiąć na deskę szczytową (patrz Szczyt z Profilem Szczytowym). Dachówki w kolejnych rzędach powinny być montowane z przesunięciem o ½ panela. Dachówki w rzędzie mogą być układane wyłącznie z prawej strony na lewą. Dachówki przy szczytach należy 04 przyciąć na wymiar. Pierwszy rząd Dachówki należy tymczasowo zabezpieczyć wbijając 2 gwoździe w górne narożniki pionowo w łatę (Rys. 5). Właściwe mocowanie nastąpi po ułożeniu kolejnego rzędu poniżej. Do mocowania polecane są Gwoździowkręty Powertekk. Gwoździowkręty wbijane są przy użyciu odpowiedniej gwoździarki, a gdy zajdzie taka potrzeba, można je wykręcić przy użyciu standardowej końcówki PH2. To umożliwia demontaż bez uszkodzenia paneli

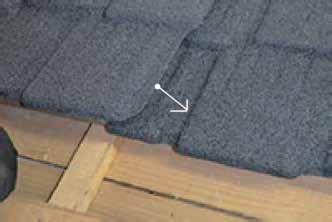

6 Boczne zakłady dachówek 06 Posuwając się od prawej do lewej upewnij się, że zakład boczny dokładnie wpasowuje się w skrajne przetłoczenie spodniej dachówki (Rys. 6). Zakład wynosi 89 mm, mierzony od czoła paneli. Postępować w ten sposób aż do lewego skraju. Ostatni panel dociąć na wymiar. Jeśli pozostała część panela jest dłuższa niż 625 mm, może być wykorzystana do rozpoczęcia kolejnego rzędu od prawego skraju. Montaż kolejnych rzędów Drugi rząd dachówek ułożyć z przesunięciem wzdłużnym o ½ panela. Długość przyciętego panela wraz z zakładem wyniesie 625 mm (Rys. 7). Najlepszym sposobem na znalezienie właściwej pozycji jest przyłożenie lewej krawędzi do czwartego przetłoczenia w dachówce w wyższym rzędzie, licząc od prawej krawędzi. Inne przesunięcie międzi rzędami nie jest możliwe. Należy lekko unieść zamontowane dachówki w wyższym rzędzie i wsunąć pod nie panel. Zachować przesunięcie o ½ dachówki we wszystkich rzędach. Panele na skrajach połaci dociąć na wymiar. 07 6

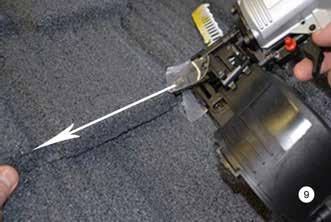

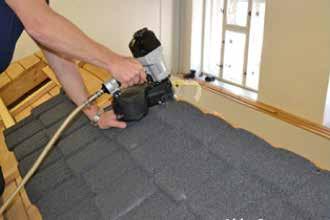

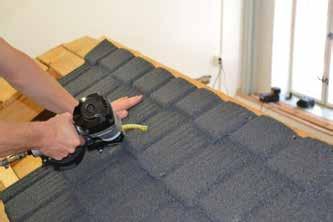

7 Mocowanie 08 Każdy panel mocować od czoła systemowymi Gwoździami Maszynowymi lub Gwoździowkrętami w prawym skraju i w co drugim przetłoczeniu (Rys. 8). 09 Mocować w punkcie wskazanym na zdjęciu (Rys. 9), upewniając się, że gwóźdź wbijany jest w narożnik przetłoczenia i przez spodni panel wchodzi w środek łaty wsporczej. Przed przybiciem należy starannie docisnąć dachówki w miejscu mocowania! Rekomendowane gwoździarki: Duofast CNP-50Y do Gwoździ Maszynowych Haubold RNC 65 SW II do Gwoździowkrętów Wskazówka: Powertekk Tyri może być również z powodzeniem mocowany systemowymi Wkrętami. Ręczne mocowanie gwoździami nie jest wskazane z uwagi na ryzyko uszkodzenia krawędzi dachówek. 7

8 Poruszanie się po dachu 10 Poruszanie się po dachówkach Powertekk Tyri w czasie montażu jest możliwe. Celem ograniczenia ryzyka uszkodzenia stopy należy stawiać dokładnie nad łatami. Unikać stawania w środku paneli! Używać obuwia z miekką podeszwą. Okap z użyciem Profilu Okapowego Okap najczęściej budowany jest w konstrukcji wentylowanej. Gdy nie jest to możliwe należy zastosować Wywietrzniki Połaciowe 75 celem zapewnienia prawidłowego wlotu powietrza w przestrzeni okapowej. Profil Okapowy należy wprowadzić do rynny. Warstwę podkładową zamontować tak by zapewnić swobodne odprowadzenieskroplin z membrany do rynny. 11 8

9 W Profilu Okapowym znajdują się na końcach poziome nacięcia. Sąsiedni profil należy wsunąć w nacięcie tak by zakład profili wyniósł 30 mm. Profile zamocować prowizorycznie gwoździami we wskazanym miejscu (Rys. 10 i 11). Właściwe przybicie zapewnią łączniki, którymi zostaną zamontowane dachówki w rzędzie nadokapowym. Wskazówka: Profil Okapowy jest zaprojektowany dla dachu o nachyleniu 30 i z tego względu wymaga dopasowania do innych spadków. W zależności od rozmiaru i mocowania rynny pionowa część profilu może wymagać docięcia na wymiar. Kalenica Istnieją dwa typy profili kalenicowych. Kalenica z Gąsiorem Okrągłym Dużym 12 Zamontować wspornik łaty kalenicowej i łatę kalenicową, właściwie wyrównaną i na stosownej wysokości. Następnie przyczepić Kalenicową Taśmę Wentylacyjną Isola i zamocować wsporniki dystansowe w odstępie 375 mm. Krycie kalenicy można rozpocząć od dowolnego końca. Dostępne są Gąsiory Startowe i Końcowe. Gąsiory 3. modułowe montowane są na zakład i mocowane od góry na zakładzie. Do dopasowania gąsiorów do długości kalenicy warto użyć Gąsiorów 1. modułowych, które na odcinku 1-2 m mocowane są z narastająco większym zakładem. Wskazówka: Gdy Kalenicowa Taśma Wentylacyjna Isola nie jest używana dachówki w rzędzie przykalenicowym należy wygiąć na wysokość ca 2 cm na łatę kalenicową. Wygięcie należy uwzględnić przy docinaniu dachówek. 9

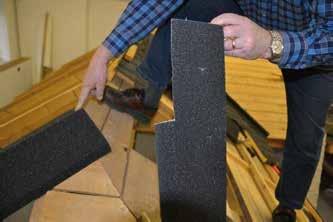

10 Kalenica z Gąsiorem Kątowym 13 Najwyższy rząd dachówek należy dociąć z zapasem ca 2 cm na wygięcie do góry. Panele przymocować do górnej łaty w co drugim przetłoczeniu (Rys. 13). Następnie przymocować standardowo od czoła również w każdym drugim przetłoczeniu (Rys. 8). 14 Po obu stronach kalenicy zamontować łaty w ca 50 cm kawałkach przy górnych krawędziach paneli w najwyższym rzędzie. Zalecana wysokość łat kalenicowych to 30 mm. Dla zapewnienia prawidłowej wentylacji odstęp między kawałkami łat powinien wynosić cm. Użyć wkrętów o należytej długości (Rys. 14). Gąsiory Kątowe ułożyć na łatach z zakładem ca 10 cm. Następnie mocować do łat kalenicowych przy użyciu systemowych łączników Powertekk (Rys. 15). 10

11 15 Naroże Naroże z Gąsiorem Okrągłym Dużym Krycie naroża jest analogiczne do zasad montażu kalenicy z Gąsiorem Dużym Okrągłym. Dociąć panele wzdłuż łaty narożnej z zapasem ca 2 cm na wygięcie go góry. Zamiennie do wyginania można użyć Kalenicowej Taśmy Wentylacyjnej. Przy okapie naroże należy zamknąć Zakończeniem Gąsiora. Połączenie naroży z kalenicą należy zamknąć Trójnikiem Kalenicowym. Naroże z Gąsiorem Kątowym

12 Zamontować dachówki na jednej z połaci. Zaznaczyć linię cięcia wzdłuż naroża z ca 2 cm zapasem na wygięcie do góry (Rys. 16). Zwrócić uwagę na rekomendowane narzędzia do cięcia elementów Powertekk Tyri. Następnie wygiąć narożną krawędź paneli do góry. Podobnie postępować na sąsiedniej połaci. Po obu stronach zamontować łaty równolegle do naroża w rozstawie dostosowanym do szerokości Gąsiora Kątowego. Przygwoździć Gąsior do łat (Rys. 17). Połączenie naroży z kalenicą Połączenie naroży z kalenicą z Gąsiorów Kątowych poprzez docięcie i wygięcie elementów na wymiar. Gąsior na jednym z naroży ułożyć trochę powyżej punktu styku. W drugim gąsiorze narożnym dolny fragment z jednej strony należy odciąć na długości 145 mm od krawędzi (Rys. 18). Następnie dopasować oba elementy (Rys. 19). W gąsiorze kalenicowym odciąć dolne fragmenty z obu stron. Koniec tego gąsiora dociąć wzdłuż naroży z 2 cm zapasem i dogiąć (Rys. 20). 12

13 20 21 Wszystkie elementy spasować i zamocować do łat. Zaleca się połączyć elementy ze sobą za pomocą nitów zrywanych (Rys. 21). Szczyt z Profilem Szczytowym Deska szczytowa jest niezbędna do wyprofilowania szczytu dachu. Deska powinna mieć grubość nie większą niż 24 mm i powinna wystawać 25 mm ponad poziom łat pod dachówki. Membranę podkładową należy wywinąć na deskę szczytową i przymocować do jej górnej krawędzi

14 Deska szczytowa: h = 25 mm Dachówka: h = ca. 20 mm 23 Dachówki przy szczycie należy dociąć na wymiar z uwzględnieniem ca 2 cm na wygięcie na deskę szczytową (Rys. 23). 24 Montaż Profili Szczytowych rozpocząć od okapu. Ułożyć na desce szczytowej i mocować od góry i z boku. Przy okapie Profil Szczytowy dopasować przez odpowiednie nacięcia i zagięcia (Rys. 24 i 25). 25 Przy kalenicy Profil Szczytowy należy nakryć gąsiorem, który należy odpowiednio dociąć i dogiąć. Wskazówka: Z uwagi na nieregularną formę dachówek Powertekk Tyri, Profil Szczytowy i bliźniaczy Profil Przyścienny nie zawsze będą idealnie spasowane z panelami. Szpara przy krawędzi czołowej dachówek może dochodzić do 13 mm. 14

15 Kosz dachowy Kosz należy wykonać z podwójnych kontrłat po obu stronach. Podwójne kontrłaty powinny być zamontowane równolegle do kosza w odległości 15 cm od osi z każdej strony. Łaty pod dachówki powinny być przycięte w środku między kontrłatami koszowymi. Profil koszowy zaprojektowany jest dla kontrłat o wysokości 30 mm (Rys. 26). Profil Koszowy tworzy rynnę koszową o szerokości 14.5 cm na stronę. Montować z zakładem 10 cm i mocować po bokach haftrami (Rys. 27). Wskazówka: Końce profili koszowych różnią się nieznacznie co umożliwia wsunięcie górnego w dolny. Strzałka na spodniej stronie wskazuje układanie w kierunku okapu. By zapewnić odpowiednie podparcie profilu koszowego podwójne kontrłaty należy mocować bezpośrednio na krokwiach Wstępnie docięte dachówki ułożyć wzdłuż całej długości kosza. Panele powinny zachodzić na Profil Koszowy nie mniej niż 8 cm od jego zewnętrznej krawędzi. Użyć trasera sznurowego z kredą do wyznaczenia linii cięcia we włąsciwym miejscu (zakład 8 cm) (Rys. 28). Finalne cięcie dachówek w koszu wygodnie wykonać używając odpowiedniej pilarki do metalu (Rys. 29)

16 Kosz wokół lukarny 30 Profil Koszowy dociąć równolegle do linii zbiegu obu koszy. Cięcie wykonać z 2 cm zapasem (Rys. 30) Analogicznie dociąć Profil Koszowy z drugiej strony, również uwzględniając 2 cm naddatek (Rys. 31 i 32). 16

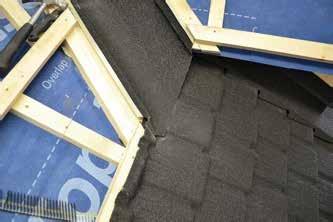

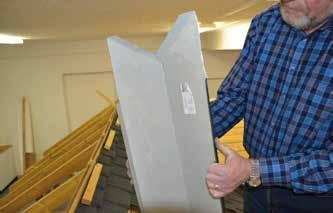

17 Krawędzie obu Profili Koszowych wygiąć do góry i zafelcować (Rys. 33) Dolny koniec Profilu Koszowego należy wyprowadzić na dachówkę Powertekk Tyri i dociąć na wymiar z uwzględnieniem zakładu nie mniejszego niż 8 cm (Rys. 34). Styk Profilu Koszowego z dachówką Powertekk Tyri może wypaść w różnych miejscach. Dlatego do poprawnego spasowania elementów czasem potrzebne jest odcięcie górnego fragmentu panela a czasem wypłaszczenie panela pod zakładem (Rys. 35). Cięcie dachówek i akcesoriów Niezbędne cięcia należy wykonywać na zimno przy użyciu odpowiednich nożyc ręcznych lub gilotynowych. Cięcie dachówek Powertekk jest możliwe również za pomocą odpowiedniej pilarki niskoobrotowej z tarczą do metalu. Uwaga! Użycie przecinarki o prędkości przekraczającej obrotów / minutę jest niedopuszczalne. Przegrzanie materiału powoduje zniszczenie cynkowej warstwy zabezpieczającej przed korozją wzdłuż krawędzi cięcia. Do cięcia elementów Powertekk Tyri poniższe pilarki z odpowiednimi tarczami do metalu są godne polecenia: Makita BSS500RFE DeWalt DW934K2H 17

18 Obróbki przyścienne Obróbka czołowa Dachówki w rzędzie poniżej ściany dociąć na wymiar z dodatkiem 2 cm na wygięcie do góry. W razie konieczności zamontować poniżej ściany dodatkową łatę wsporczą o odpowiedniej grubości (Rys. 36). Podobnie dociąć na wymiar panele przy ścianach bocznych z uwzględnieniem 2 cm na wygięcie na ściany. 36 Poniżej ściany czołowej ułożyć na panelach listwę o grubości 20 mm i zamontować na niej Profil Przyścienny Czołowy. Profil powinien wychodzić poza obrys ściany o ca 10 cm na każdą stronę. Naciąć wystające fragmenty Profilu Czołowego i dogiąć na płasko do dachu. Pionowe krawędzie nacięć zagiąć wzdłuż narożników ściany (Rys. 37). Ściany boczne

19 Ułożyć Profil Przyścienny wzdłuż ściany bocznej. Pionowe nacięcie wykonać na wymiar z uwzględnieniem 2 cm na zagięcie na ścianę czołową. Odciąć pozostały fragment pionowy. Dolne cięcie wykonać wzdłuż krawędzi Profilu Czołowego z uwzględnieniem 2 cm na wygięcie do dołu (Rys. 38 i 39). 39 Zamontować Listwę Dociskową na ścianie czołowej z uwzględnieniem 1 cm z każdej strony na zagięcie na ściany boczne. W razie konieczności naciąć Listwę w miejscach zagięć. Listwę mocować do ściany punktowo w odstępach co 25 cm (Rys. 39). W podobny sposób zamontować Listwy Dociskowe na obu ścianach bocznych. Dla zapewnienia prawidłowej funkcji połączenia Listwy Dociskowej ze ścianą należy użyć jakościowego uszczelniacza dekarskiego odpornego na UV. Gdy ściany lukarny są kryte płytkami włóknocementowymi lub podobnymi, listwy dociskowe są niepotrzebne

20 Komin 41 Należy zamontować dodatkowe łaty lub deski poniżej i powyżej komina w celu właściwego podparcia dachówek. Deski powinny mieć grubość mniejszą niż łaty by uniknąć konfliktu z dachówkami po bokach komina (Rys. 41). Wymierzyć i dociąć dachówki wokół komina dodając 2 cm na wygięcie do góry. Obróbki komina zaleca się wykonać z systemowych profili przyściennych. Należy zwrócić uwagę by obróbka za kominem była wykonana w sposób eliminujący ryzyko tworzenia się zastoin (kozubek). 42 Profile Przyścienne boczne i czołowe zamontować w sposób opisany w dziale Obróbki Przyścienne (Rys. 42)

21 Do wykonania obróbki blacharskiej za kominem można użyć Arkusza Płaskiego Powertekk lub innej jakościowej blachy. Arkusz blachy wygiąć 15 cm do góry (Rys. 43). Dodać 10 cm z każdej strony komina na połączenie z obróbkami bocznymi. Naciąć obróbkę z obu stron wzdłuż zagięcia aż do narożników komina i dogiąć pionowe fragmenty do ścian bocznych. Górna krawędź obróbki zakominowej musi być odpowiednio zakryta przez panele dachówkowe. W razie możliwości wygiąć górny skraj obróbki zakominowej na łatę nad kominem. Wskazówka: Z uwagi na nieregularną formę dachówek Powertekk Tyri, Profile Przyścienne boczne nie zawsze będą idealnie spasowane z panelami. Szpara przy krawędzi czołowej dachówek może dochodzić do 13 mm (Rys. 44). Wywietrzniki / Przejścia Szczelne Systemowe akcesoria wentylacyjne i przejścia szczelne do dachówek Powertekk Tyri są zintegrowane z podstawą montażową wielkości połowy panela Powertekk Tyri (Rys. 45). Akcesoria z podstawą montażową są instalowane w ściśle określonym miejscu panela Powertekk Tyri, który należy dociąć w poniższy sposób (Rys. 46): 1. Przeciąć w odległości 535 mm od prawej krawędzi (A) 2. Przeciąć w odległości 810 mm od lewej krawędzi (B) 3. Pozostawić element A i B, środkowy C wyrzucić. Element z podstawą montażową ułożyć na łatach w miejscu wyciętego fragmentu dachówki, następnie ułożyć fragmenty A i B dachówki na podstawie montażowej. Wskazówka: akcesoria z podstawą montażową zawsze mocować przez zachodzące na nie dachówki Powertekk Tyri, nigdy bezpośrednio. 21

22 46 Hak bezpieczeństwa 1. Hak bezpieczeństwa jest kotwiony do dachu pod dachówkami Powerekk Tyri. Należy nie mocować dachówek w rzędzie powyżej planowanego umieszczenia haka. 2. Nad łatą wspierającą dachówki ułożyć listwę mocującą tak by spoczywała na sąsiadujących krokwiach. Przymocować wsporniki mocujące do haka a następnie wsunąć z boku hak w listwę mocującą i przykręcić śrubami 8.0 x 20.0 mm. Ustawić hak tak by spoczywał w dole profilu dachówki Powertekk Tyri. 3. Następnie dosunąć hak w górę tak by ściśle dolegał do górnego profilu dachówki (Rys. 47). Listwę mocującą zakotwić przy użyciu śrub 6.5 x 64.0 mm dołączonych do opakowania. Śruby powinny być wkręcone w środek krokwi na głębokość nie mniejszą niż 30 mm. Zamocować dachówki w rzędzie nad hakiem bezpieczeństwa. Uchwyty do belek przeciwśnieżnych 1. Uchwyty do okrągłych belek przeciwśnieżnych są montowane do dachu pod dachówkami Powertekk Tyri. Należy nie mocować dachówek w rzędzie powyżej planowanego umieszczenia belek

23 2. Nad łatą wspierającą dachówki zamocować deskę o szerokości ca 8 10 cm i grubości cieńszej od łaty o ca 10 mm (Rys. 48). 3.Umieścić uchwyt belki tak by ściśle dolegał do profilu dachówki i zamocować do deski przy użyciu 2 śrub dołączonych do opakowania (6,5 x 38,0 mm). Zamocować dachówki w rzędzie nad uchwytami. Maxymalny rozstaw wsporników powinien być dostosowany do lokalnych wymagań dla obciążeń sniegiem, lecz nigdy nie przekraczał 88 cm. Płotki przeciwśnieżne 1. Wsporniki płotków przeciwśnieżnych są montowane do dachu pod dachówkami Powertekk Tyri w sposób analogiczny do uchwytów belek przeciwśnieżnych. 2. Wsunać zatrzaskowy uchwyt mocujący płotki we wspornik i pozostawić go otwartym. Umieścić płotek przeciwśnieżny we wsporniku i zatrzasnąć uchwyt tak by nastapiło wyraźne kliknięcie. Wskazówka: Składanie płotków przeciwśnieżnych w jeden ułatwiają tuleje montażowe na końcu elementów. Maxymalny rozstaw wsporników powinien być dostosowany do lokalnych wymagań dla obciążeń sniegiem, lecz nigdy nie przekraczał 88 cm. 49 Ława kominiarska 1. Ława kominiarska jest kotwiona do dachu pod dachówkami Powertekm Tyri. Należy nie mocować dachówek w rzędzie powyżej planowanego umieszczenia drabiny

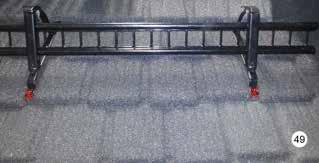

24 2. Nad łatą wspierającą dachówki ułożyć listwę mocującą tak by spoczywała na sąsiadujących krokwiach. Przymocować zawiesia do wsporników ławy a następnie zawiesić konstrukcję na listwie mocującej i przykręcić śrubami 8.0 x 20.0 mm. Ustawić wsporniki tak by spoczywały w dole profili dachówek Powertekk Tyri. 3. Następnie dosunąć wsporniki w górę tak by ściśle dolegały do górnego profilu dachówki. Listwę mocującą zakotwić przy użyciu śrub 6.5 x 64.0 mm dołączonych do opakowania. Śruby powinny być wkręcone w środek krokwi na głębokość nie mniejszą niż 30 mm. Zamocować dachówki w rzędzie nad ławą kominiarską. 4. Przykręcić każdy uchwyt ławy do wspornika za pomocą 2 śrub 8.0 x 20.0 mm z nakrętkami a następnie przymocować do uchwytu ławę przy użyciu 2 śrub 6.0 x 16.0 mm z nakrętkami z podkładką. Wyregulować ławę w poziomie (Rys. 50). Drabina dachowa Drabina jest kotwiona do dachu pod dachówkami Powertekk Tyri. Należy nie mocować dachówek w rzędzie powyżej planowanego umieszczenia drabiny. 2. Drabina 3. stopniowa dostarczana jest w elementach. Złożyć drabinę i ustawić 37 cm odstęp między bokami drabiny. Przykręcić 2 uchwyty do pionowych części boków drabiny. Nad łatą wspierającą dachówki ułożyć listwę mocującą tak by spoczywała na sąsiadujących krokwiach. Przymocować zawiesia do uchwytów a następnie zawiesić drabinę na listwie mocującej i przykręcić. Ustawić drabinę tak by spoczywała w dole profili dachówek Powertekk Tyri (Rys. 51). Następnie dosunąć drabinę w górę tak by ściśle dolegała do górnego profilu dachówki. Listwę mocującą zakotwić przy użyciu śrub dołączonych do opakowania. Śruby powinny być wkręcone w środek krokwi na głębokość nie mniejszą niż 30 mm. 3. Zamocować dachówki w rzędzie nad drabiną. Następnie zamontować kolejne elementy drabiny w kierunku okapu. Elementy są łączone ze sobą za pomocą dołączonych złączek i śrub. 4. Dolny koniec drabiny zakotwić w dachu za pomocą dołączonych uchwytów. Należy unieść dachówkę, na której spoczywa koniec drabiny i zawiesić uchwyty na łacie wspierającej dachówkę. Docisnąc dachówkę i przymocować ponownie. Połączyć drabinę z pionowymi elementami uchwytów przy użyciu dołączonych śrub Rys. 52). 24

25 Okno połaciowe Każdy typ okna połaciowego może być zamontowany w dachu krytym Isola Powertekk Tyri. Należy stosować systemowe kołnierze do pokryć wysokoprofilowanych. Różnice w zasadach montażu dotyczą wyłącznie samych okien. Zasada prawidłowego osadzenia okna w dachu Isola Powertekk sprowadza się do montażu na poziomie obniżonym o 2.5 cm licząc od płaszczyzny łat. By tego dokonać należy wyciąć łaty okalające okno na wymaganą wysokość w całym obrębie kołnierza uszczelniającego. 53 Gdy grubość łat nie pozwala na wycięcie 2.5 cm na grubości, należy zastąpić kontrłaty deskami w całym obrębie kołnierza. 54 Wskazówka: Montaż samego okna i kołnierza wykonać na podstawie instrukcji producenta. 25

26 Specyfikacja elementów systemu Powertekk Element Powertekk Zastosowanie Połać dachu Dachówki Krycie dachu Kalenice i naroża Gąsior* Kalenice i naroża Gąsior 3. modułowy* Kalenice i naroża Zakończenie kalenicy Zakończenie kalenicy płaskie Rozpoczęcie kalenicy Gąsior startowy Zakończenie kalenicy Gąsior końcowy Zakończenie naroża przy Zakończenie gąsiora okapie Trójnik kalenicowy Połączenie kalenicy z narożami Trójnik kalenicowy Połączenie kalenicy z narożami Taśma wentylacyjna** Kalenice i naroża Gąsior kątowy Kalenice i naroża Okapy Profil okapowy Okapy Szczyty Profil szczytowy prawy/ lewy Szczyty Ściany Profil przyścienny prawy/ lewy Ściany czołowe lukarn Profil przyścienny czołowy Ściany boczne lukarn Kosze Profil koszowy Kosze Mocowanie Gwoździe/Wkręty Mocowanie elementów Pozostałe Przejście szczelne Instalacje antenowe Listwa dociskowa Uszczelnianie obróbek Odpowietrznik kanalizacji pionowych Wywietrznik sanitarny Odpowietrzenie instalacji Wywietrznik połaciowy 75 kanalizacyjnej Wywietrznik uniwersalny Wentylacja łazienek, toalet, 200 kuchni Arkusz płaski Wentylacja konstrukcji Isoflex P dachowej Zestaw naprawczy Wywietrznik do wszelkich Przejście komina zastosowań spalinowego Elementy specjalne Przejście instalacji solarnej Obróbka samoprzylepna Naprawa uszkodzeń powierzchniowych Kominy gazowe spalinowe Instalacje solarne * Gąsior dostępny w rozmiarze dużym Ø 215 mm i małym Ø 150 mm ** Kalenicowa taśma wentylacyjna stosowana wyłącznie z gąsiorami dużymi. 26

27 Tyri Wielkość krycia Współczynnik zapotrzebowania mm x 369 mm 2,5 szt. / m 2 ** 380 mm 2,63 szt. / mb mm 0,88 szt. / mb ,00 szt. / detal 380 mm 1,00 szt. / detal 380 mm 1,00 szt. / detal 215 mm 1,00 szt. / detal 155 mm 1,00 szt. / detal ,00 szt. / detal ,00 szt. / detal mm 0,20 szt. / mb mm 0,87 szt. / mb mm 0,83 szt. / mb mm 0,90 szt. / mb mm 0,90 szt. / mb mm 0,87 szt. / mb mm 0,87 szt. / mb 10 szt. / m mm x 370 mm 1,00 szt. / dtal 1200 mm 0,83 szt. / mb 369 mm x 370 mm 1,00 szt. / detal 369 mm x 370 mm 1,00 szt. / detal 369 mm x 370 mm 1,00 szt. / detal 369 mm x 370 mm 1,00 szt. / detal 369 mm x 370 mm 1,00 szt. / detal 369 mm x 370 mm 1,00 szt. / detal mm x 300 mm mm x 300 mm 27

28 Parametry techniczne Powertekk Tyri Obszar stosowania: Nowe obiekty i remonty starych dachów Zalecane nachylenie: 15º - 90º Grubość rdzenia stalowego: 0.5 mm Warstwa cynkowania: 275 g/m 2 Warstwa wierzchnia: Rozstaw łat: Wymiary dachówki: Powierzchnia krycia: granulat skalny w żywicy akrylowej 369 mm 1205 x 430 mm 1084 x 369 mm Zużycie materiału: 2.5 szt./m 2 Zalecana temperatura montażu: powyżej 0º C Waga: 2.9 kg/szt. / 7.3 kg/m 2 Obciążenie śniegiem: 21 kn/m 2 Isola Powertekk s.r.o. Raskov 90 CZ Bohdikov Telefon: Telefax: ˇ isola@isola.pl NORWEGIAN ACCREDITATION No S03 NS- ISO 9001 CERTIFICATED FIRM Jakość na Twoim dachu!
