1 JEAN MUELLER POLSKA Ochrona fotowoltaiki

2 Profil firmy Firma JEAN MUELLER POLSKA została założona w 2001 roku jako spółka z o.o. przez niemiecką firmę JEAN MÜLLER, jednego z czołowych światowych producentów obudów, zacisków kablowych, listew i rozłączników bezpiecznikowych. Firma JEAN MUELLER POLSKA ma biuro i magazyn w Warszawie (dzielnica Włochy, okolice portu lotniczego Okęcie). Firma oferuje bardzo szeroką gamę obudów, aparatów i urządzeń do budowy złącz pomiarowych i kablowo-rozdzielczych oraz różnego typu rozdzielnic niskiego napięcia, jak też ograniczniki przepięć, przekładniki prądowe nn oraz aparaturę pomiarową. W ofercie znajduje się również ponad typów wkładek topikowych, z czego ok. tysiąca pozycji mamy w swoim magazynie (przede wszystkim bezpieczniki NH, D i cylindryczne). Siedziba firmy JEAN MUELLER POLSKA w Warszawie Firma JEAN MUELLER POLSKA oferuje produkty następujących firm: JEAN MÜLLER, ETI Polam, Mersen, itel, Lumel. Firma Jean MÜller GmbH została założona w 1897 roku w Eltville nad Renem i była pierwszym niemieckim producentem bezpieczników topikowych. Obecnie firma jest największym producentem rozłączników bezpiecznikowych NH na świecie. Firma itel została założona we Francji w 1937 roku i od ponad 70 lat produkuje ograniczniki przepięć. Obecnie jest największym francuskim producentem ograniczników oraz drugim na świecie producentem iskierników gazowych. Firma Mersen (dawniej Ferraz Shawmut) została założona we Francji w 1928 roku. Obecnie jest drugim na świecie i pierwszym w Europie producentem wkładek topikowych.

3 Spis treści strona 2... Wkładki topikowe cylindryczne HP6M 600V D gpv 3... Wkładki topikowe cylindryczne 10x i 900V D gr/gpv 4... Wkładki topikowe cylindryczne 10x V D gpv 5... Wkładki topikowe cylindryczne HP10M 1000V D gpv 6... Rozłączniki Z10-TL do wkładek topikowych cylindrycznych 10x38 gpv 7... Rozłączniki Z10-TL.../E do wkładek topikowych cylindrycznych 10x38 gpv 8... Rozłączniki Modulostar HELIO do wkładek topikowych cylindrycznych 10x38 gpv 8... Klipsy do wkładkek topikowych cylindrycznych 10x Wkładki topikowe cylindryczne x V D gpv 9... Rozłączniki do wkładek topikowych cylindrycznych x51 gpv Wkładki topikowe cylindryczne 10x V D gpv... Wkładki topikowe 750V D NH1c ze wskaźnikiem górnym... Wkładki topikowe 1000V D NH1c ze wskaźnikiem górnym Rozłącznik bezpiecznikowy TL1-1/9/1000V/PV... Podstawa bezpiecznikowa U1-1IGZ/1000V/PV Wkładki topikowe 00V D NH1-3 ze wskaźnikiem górnym lub wybijakiem Rozłączniki bezpiecznikowe TL 00V A/1000V D Listwy bezpiecznikowe 00V D Wkładki topikowe 1500V D NH1c ze wskaźnikiem górnym Podstawy bezpiecznikowe 1500V D Blok rozdzielczy 500mm² > 2x300mm² Listwowe zaciski szeregowe typu KL Zaciskowe listwy rozdzielcze FSPDB 1000V D Bocznik pożarowy Ogranicznik przepięć D typu 1+2 (B+) - DS60VGPV-G/ Ogranicznik przepięć D typu 1+2 (B+) - DS60VGPV Ogranicznik przepięć D typu 2 () - DS50VGPVS-G/ Ogranicznik przepięć D typu 2 () - DS50VGPVS Ogranicznik przepięć D typu 2 () - DS50PVS G/ Ogranicznik przepięć D typu 2 () - DS2x0S xxd Ogranicznik przepięć D typu 3 (D) - DS210 xxd Ogranicznik przepięć dla sterowania - DLA-06-IS, DLA--IS Skrzynki rozdzielcze, obudowy i rozdzielnice D Przełączniki i rozłączniki do układów modułów PV Ograniczniki przepięć A firmy ITEL Inne produkty firmy JEAN MUELLER POLSKA

4 Wkładki topikowe cylindryczne HP6M 600V D gpv Typ: HP6M harakterystyka: gpv Prąd znamionowy: 1-30A Napięcie znamionowe: 600V D Min. zdolność wyłączania: 1,35 I n Max. zdolność wyłączania: 10kA Wielkość, wymiary: 10x38 mm Zastosowanie: do ochrony urządzeń fotowoltaicznych Normy: IE Producent: MERSEN (FERRAZ SHAWMUT) Straty mocy [W] Typ I n [A] Ilość 70% I n 80% I n 100% I n Nr artykułu HP6M1 1 0, 0,19 0,31 L J HP6M2 2 0,19 0,26 0,43 M J HP6M3 3 0,64 0,85 1,4 N J HP6M4 4 0,58 0,77 1,3 Q J HP6M5 5 0,65 0,87 1,4 R J HP6M6 6 0,69 0,92 1,5 S J HP6M7 7 - T J 10 HP6M8 8 0,92 1,23 2,0 V J HP6M ,96 1,28 2,1 X J HP6M 1, 1,49 2,5 Y J HP6M ,99 1,32 2,2 Z J HP6M ,25 1,67 2,8 A J HP6M ,38 1,84 3,1 K J HP6M ,5 2,0 3,3 L10186J strona 2

5 Wkładki topikowe cylindryczne 10x i 900V D gr/gpv Typ: 10x i 900V D gr harakterystyka: gr Prąd znamionowy: 2-25A Napięcie znamionowe: 700 i 900V D Zwarciowa zdolność wyłączania: 30kA Wielkości, wymiary: 10x38 mm Zastosowanie: do ochrony urządzeń fotowoltaicznych Producent: JEAN MÜLLER Typ U n [V D] I n [A] ałka Joule`a przedłukowa I²t [A²t] ałka Joule`a wyłączania I²t [A²s] Straty mocy P n [W] Ilość Nr artykułu Z10gR2/700V/PV 2 1,2 1,4 1,1 D Z10gR4/700V/PV 4 7,6 28 1,3 D77302 Z10gR6/700V/PV ,7 D77302 Z10gR8/700V/PV ,6 D Z10gR10/700V/PV ,4 D Z10gR/700V/PV ,8 D Z10gR16/700V/PV ,6 D Z10gR20/700V/PV D Z10gR25/700V/PV D Z10gR2/900V/PV 2 1,2 1,9 1,1 D Z10gR4/900V/PV 4 7,6 37 1,3 D77402 Z10gR6/900V/PV ,7 D77402 Z10gR8/900V/PV ,6 D Z10gR10/900V/PV ,4 D Z10gR/900V/PV ,8 D Z10gR16/900V/PV ,6 D Z10gR20/900V/PV D Z10gR25/900V/PV D W ofercie również wkładki cylindryczne 10x38 o powyższych parametrach elektrycznych w wykonaniu do przykręcenia, rozstaw otworów montażowych - 50 mm (zdjęcie podobnego produktu na następnej stronie) 6 6 Ø 10,3 10, ,5 strona 3

6 Wkładki topikowe cylindryczne 10x V D gpv Typ: 10x V D gpv harakterystyka: gpv Prąd znamionowy: 2-25A Napięcie znamionowe: 900 i 1000V D Zwarciowa zdolność wyłączania: 30kA Wielkości, wymiary: 10x38 mm Zastosowanie: do ochrony urządzeń fotowoltaicznych Producent: JEAN MÜLLER Typ U n [V] I n [A] Z10D2/1000V ałka Joule`a przedłukowa I²t [A²t] ałka Joule`a wyłączania I²t [A²s] Straty mocy P n [W] 2 1,3 3,5 1,25 Ilość Nr artykułu D Z10D4/1000V ,25 D76400 Z10D6/1000V ,65 D76400 Z10D7/1000V ,92 D Z10D8/1000V D Z10D10/1000V ,3 10 D Z10D/1000V ,2 D Z10D15/1000V ,4 D Z10D16/1000V ,6 D Z10D20/1000V D Z10D25/900V D W ofercie również wkładki topikowe z innymi wartościami prądu znamionowego - na zapytanie. 6 6 Ø 10,3 10, ,5 W ofercie również wkładki cylindryczne 10x38 gpv z zaciskami do przykręcania Prąd znamionowy: 1-25A Napięcie znamionowe: 900 i 1000V D Zwarciowa zdolność wyłączania: 30kA Wielkości, wymiary: 10x38 mm Rozstaw otworów montażowych: 50 mm Zastosowanie: do ochrony urządzeń fotowoltaicznych strona 4

7 Wkładki topikowe cylindryczne HP10M 1000V D gpv Typ: HP10M harakterystyka: gpv Prąd znamionowy: 1-30A Napięcie znamionowe: 1000V D Min. zdolność wyłączania: 1,35 I n Max. zdolność wyłączania: 10kA Wielkość, wymiary: 10x38 mm Zastosowanie: do ochrony urządzeń fotowoltaicznych Normy, certyfikaty: SA omponent ertified 22.2; UL Listed Standard UL2579 File E333668; IE ertified; RoHS Producent: MERSEN (FERRAZ SHAWMUT) Straty mocy [W] Typ I n [A] Ilość 70% I n 80% I n 100% I n Nr artykułu HP10M1 1 0,5 0,175 0,25 B J HP10M2 2 0,16 0,25 0, J HP10M3 3 0,66 0,87 1,36 D J HP10M4 4 0,69 0,8 1,25 E J HP10M5 5 0,59 0,73 1, F J HP10M6 6 0,42 0,67 1,05 G J HP10M7 7 0,4 0,64 1 H J 10 HP10M8 8 0,77 0,88 1,48 J J HP10M ,67 0,9 1,5 L J HP10M 0,72 1 1,8 M J HP10M ,9 1,3 2,2 N J HP10M ,1 1,5 2,8 P J HP10M ,3 1,8 3 D J HP10M ,5 1,9 3,7 E J strona 5

8 Rozłączniki Z10-TL do wkładek topikowych cylindrycznych 10x38 gpv Typ: Z10-TL Wkładka topikowa: 10x38 mm gpv Napięcie znamionowe: 900, 1000V D Znamionowe napięcie udarowe: 4kV Max. dopuszczalna strata mocy na wkładce topikowej: 3W Kategoria użytkowa: D-20B Producent: JEAN MÜLLER Typ Liczba biegunów U n [V] I n [A] Wskaźnik Ilość Nr artykułu Z10-TL1/D900V 1 D Z10-TL2/D900V 2 6 D Z10-TL1/D900V LED 1 D LED Z10-TL2/D900V LED 2 6 D Z10-TL1/D1000V 1 D Z10-TL2/D1000V 2 6 D Z10-TL1/D1000V LED 1 D LED Z10-TL2/D1000V LED 2 6 D Typ Z10TL1/ D900V Z10TL2/ D900V Z10TL1/ D1000V Napięcie znamionowe U e V D900 D1000 Napięcie znamionowe udarowe wytrzymywane U imp kv 4 Prad znamionowy I e A max. 25 max. 20 Max. dopuszczalna strata mocy na wkładce topikowej P a W 3 Przekrój przewodu mm² 0,5-10 (AWG 8-20) Moment dokręcenia Nm 1,2 Szyna montażowa Kategoria użytkowa TH35 wg. EN60715 D20B (rozłączanie bez obciążenia) Z10TL2/ D1000V Wymiary B mm 17, ,5 35 Temperatura otoczenia T -5 do +40 (przy większej niż 35 zredukować prąd znamionowy) strona 6

9 Rozłączniki Z10-TL.../E do wkładek topikowych cylindrycznych 10x38 gpv Typ: Z10-TL.../E Wkładka topikowa: 10x38 mm gpv Napięcie znamionowe: 1000V D Prąd znamionowy: maks. 25A Max. dopuszczalna strata mocy na wkładce topikowej: 3W Przekrój przewodu: 1,5-25 mm 2 Kategoria użytkowa: D-20B Producent: JEAN MÜLLER Typ Liczba biegunów U n [V] I n [A] Wskaźnik Ilość Nr artykułu Z10-TL1/D1000V/E 1 25 D Z10-TL2/D1000V/E D Z10-TL1/D1000V/E LED 1 25 D LED Z10-TL2/D1000V/E LED D ,5 47, , strona 7

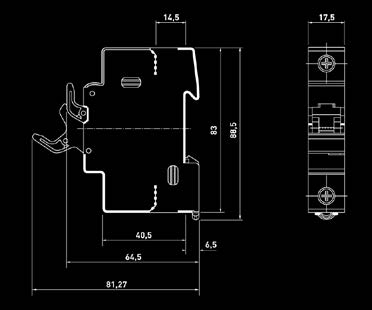

10 Rozłączniki Modulostar HELIO do wkładek topikowych cylindrycznych 10x38 gpv Typ: US101HEL Wkładka topikowa: 10x38 mm gpv Prąd znamionowy: 32A Napięcie znamionowe: 1000V D Napięcie izolacji: 6kV Max. dopuszczalna strata mocy na wkładce topikowej: 3W Przekrój przewodu: 1-16 mm 2 Producent: MERSEN (FERRAZ SHAWMUT) Typ Ilość biegunów I n [A] U n [V] Wskaźnik Ilość Nr artykułu US101HEL nie D K US101IHEL tak Q K W ofercie także wykonanie USGM1HEL do 30A z bezśrubowymi zaciskami sprężynowymi. Klipsy do wkładkek topikowych cylindrycznych 10x38 Typ: MR Wykonanie: srebrzona miedź, sprężyny ze stali nierdzewnej, odporne na sól Montaż: przykręcane do szyn lub izolatorów Zastosowanie: do wkładek topikowych cylindrycznych Producent: MERSEN (FERRAZ SHAWMUT) Typ MR 10 MR 10 I MR 10 Prąd znam. I n [A] Maks. długotrwałe obciążenie prądowe [A] Maks. przekrój podłączanych przewodów [mm 2 ] Ilość Nr artykułu 200 B Y strona 8

11 Wkładki topikowe cylindryczne x V D gpv Typ: x V D harakterystyka: gpv Prąd znamionowy: 16-36A Napięcie znamionowe: 1000V D Zwarciowa zdolność wyłączania: 10kA Wielkości, wymiary: x51 mm Zastosowanie: do ochrony urządzeń fotowoltaicznych Typ U n [V] I n [A] ałka Joule`a przedłukowa I²t [A²t] ałka Joule`a wyłączania I²t [A²s] Straty mocy P n [W] Ilość Nr artykułu Hx51 16A* ,1 X Hx51 20A* ,2 X Hx51 25A* X Hx51 36A* ,6 X * dostępne również wykonania z zaciskami przykręcanymi typu SU W ofercie również wkładki cylindryczne x65 gpv Prąd znamionowy: 25A Napięcie znamionowe: 1000V D Zwarciowa zdolność wyłączania: 10kA Zastosowanie: do ochrony urządzeń fotowoltaicznych Rozłączniki do wkładek topikowych cylindrycznych x51 gpv Typ: VL D Wkładka topikowa: x51 mm gpv Prąd znamionowy: maks. 50A Napięcie znamionowe: 1000V D Max. dopuszczalna strata mocy na wkładce topikowej: 5W Przekrój przewodu: 1,5-35 mm 2 Szerokość modułu: 27 mm Kategoria użytkowa: D-20B Typ Liczba biegunów U n [V] I n [A] Wskaźnik Ilość Nr artykułu VL D 1P 1 50 X VL D 2P 2 50 X VL D 1P-L 1 50 X LED VL D 2P-L 2 50 X strona 9

12 Wkładki topikowe cylindryczne 10x V D gpv Typ: 10x V gpv harakterystyka: gpv Prąd znamionowy: 2-25A Napięcie znamionowe: 1500V D Zwarciowa zdolność wyłączania: 30kA Wielkości, wymiary: 10x85 mm Zastosowanie: do ochrony urządzeń fotowoltaicznych Producent: JEAN MÜLLER Typ U n [V D] I n [A] ałka Joule`a przedłukowa I²t [A²t] ałka Joule`a wyłączania I²t [A²s] Strata mocy przy 0,7I n [W] Strata mocy przy I n [W] Ilość Standard Z10gPV D Nr artykułu Śruba ZS10gPV... D Z10gPV2/1500V 2 1,5 2,1 1 2,4 Z10gPV4/1500V 4 10,2 15,1 1,1 2,7 D76730 D76731 Z10gPV6/1500V 6 23,3 50,4 1,2 3 D76730 D76731 Z10gPV8/1500V ,5 3,6 D D Z10gPV10/1500V ,6 3,7 10 D D Z10gPV/1500V ,4 3,3 D D Z10gPV16/1500V ,6 3,7 D D Z10gPV20/00V ,7 4 D D Z10gPV25/00V ,1 5,2 D D W ofercie także wkładki topikowe 10x85 00V D gr do zastosowań gpv. Akcesoria Opis Ilość Typ Nr artykułu Klipsy do wkładek topikowych cylindrycznych 10x (Z10...) 250 HK/Z10 D , ,75,3 19 strona 10

13 Wkładki topikowe 750V D NH1c ze wskaźnikiem górnym Typ: NH 750V D harakterystyka: gpv Prąd znamionowy: A Napięcie znamionowe: 750V D Zwarciowa zdolność wyłączeniowa: 50kA Wielkości, wymiary: NH1 Budowa: korpus ze steatytu, styki miedziane srebrzone, bez zawartości d i Pb Zastosowanie: wkładki stosowane przede wszystkim do ochrony urządzeń fotowoltaicznych Producent: JEAN MÜLLER Typ Napięcie znamionowe D U n [V] Wielkość Prąd znamionowy I n [A] ałka Joule`a przedłukowa I²t [A²s] ałka Joule`a wyłączania I²t[A²s] Straty mocy P n [W] Ilość Nr artykułu M1D32/750V ,6 N M1D40/750V ,8 N M1D50/750V N M1D63/750V ,5 N M1D80/750V N M1D100/750V N M1D5/750V N M1D160/750V N strona

14 Wkładki topikowe 1000V D NH1c ze wskaźnikiem górnym Typ: NH 1000V D harakterystyka: gpv Prąd znamionowy: A Napięcie znamionowe: 1000V D Zwarciowa zdolność wyłączeniowa: 25kA Wielkości, wymiary: NH1 Budowa: Korpus ze steatytu, styki miedziane srebrzone, bez zawartości d i Pb Zastosowanie: wkładki stosowane przede wszystkim do ochrony urządzeń fotowoltaicznych Producent: JEAN MÜLLER Typ M1D32/1000V Napięcie znamionowe D U n [V] Wielkość Prąd znamionowy I n [A] ałka Joule`a przedłukowa I²t [A²s] ałka Joule`a wyłączania I²t[A²s] Straty mocy P n [W] ,6 Ilość Nr artykułu N M1D40/1000V ,8 N M1D50/1000V N M1D63/1000V ,5 N M1D80/1000V N M1D100/1000V N M1D5/1000V N M1D160/900V N strona

15 Rozłącznik bezpiecznikowy TL1-1/9/1000V/PV Typ: TL1-1/9/1000V/PV Nr artykułu: T160 Rodzaj wkładki topikowej: M1D.../1000V, M1D.../900V, M1D.../750V Prąd znamionowy: 160A Napięcie znamionowe: 1000V D Rodzaj przyłącza: śruba M10 Kategoria użytkowa: A-20B; D-20B Producent: JEAN MÜLLER Parametry elektryczne Przyłącze kablowe Stopień ochrony Warunki pracy Typ TL1/1000V Do wkładek topikowych NH Wielkość 1 Napięcie znamionowe łączeniowe U e V D 1000 Prąd znamionowy łączeniowy 1) I e А 160 Prąd cieplny z wkładką topikową 1) I th А 160 zęstotliwość znamionowa f Hz Kategoria użytkowa A-20B / D-20B Maksymalna dopuszczalna strata mocy na wkładce topikowej P a W 31 Zacisk płaski Od frontu aparat zabudowany Śruba M10 Końcówka kablowa mm² Szyna płaska mm 30x10 Moment dokręcenia M a Nm Stan pracy Temperatura otoczenia 2) T -25 do +55 Zakładany tryb pracy praca ciągła Uruchomienie zależne uruchomienie ręczne Położenie montażowe w poziomie i w pionie Maksymalna wysokość montażu m do 2000 Stopień zabrudzenia 3 Kategoria przepięcia III 1) Przy zabudowie większej ilości aparatów należy uwzględnić współczynniki jednoczesności zg. z EN ) 35 temperatura naturalna, przy 55 obniżony prąd roboczy IP20 strona 13

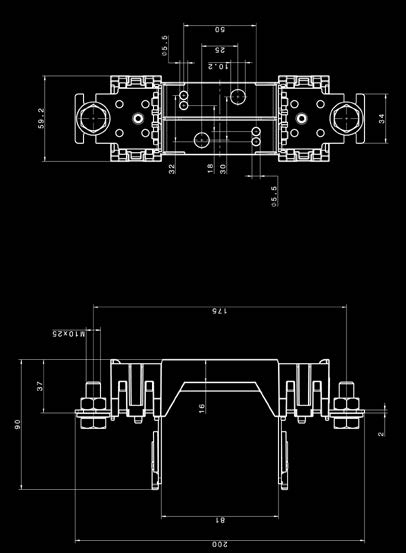

16 Podstawa bezpiecznikowa U1-1IGZ/1000V/PV Typ: U1-1IGZ/1000V/PV Nr artykułu: U160 Rodzaj wkładki topikowej: M1D.../1000V, M1D.../900V, M1D.../750V Prąd znamionowy: 160A Napięcie znamionowe: 1000V D Rodzaj przyłącza: śruba M10 Przekrój przewodu: mm 2 Prąd cieplny ze zworą: 325A Maksymalna dopuszczalna strata mocy na wkładce topikowej: 31W Producent: JEAN MÜLLER strona

17 Wkładki topikowe 00V D NH1-3 ze wskaźnikiem górnym lub wybijakiem Typ: NH 00V D harakterystyka: gpv Prąd znamionowy: A Napięcie znamionowe: 00V D (L/R = 5 ms) Zwarciowa zdolność wyłączeniowa: 10kA Budowa: Korpus ze steatytu, styki miedziane srebrzone, bez zawartości d i Pb Zastosowanie: wkładki stosowane przede wszystkim do ochrony urządzeń fotowoltaicznych Producent: JEAN MÜLLER Typ Napięcie znam. D U n [V] Wielkość Prąd znam. I n [A] ałka Joule`a przedłukowa I²t [A²s] ałka Joule`a wyłączania I²t[A²s] Straty mocy P n [W] Ilość wskaźnik górny N Nr artykułu wybijak M1D63/00V ,0 N M1D80/00V ,0 N N16544 M1D100/00V ,0 N N XL M1D5/00V ,0 N N M1D160/00V ,0 N N M1D200/00V ,6 N N M2D200/00V ,0 N N XL M2D250/00V ,0 N N M3D315/00V ,0 N N M3D350/00V ,5 N N L M3D400/00V ,0 N N M3D450/00V ,0 N T a4 k 10 b1 1 e1 c1 a2 6 a1 e2 Wielkość NH1XL NH2XL NH3L Prąd znamionowy I r A a a a Wymiary b1 mm c e e T 27,5 27,5 27,5 Wymiary wybijaka k mm 13,7 16,2 17 l 20,5 27,3 35,6 strona 15

18 Rozłączniki bezpiecznikowe TL 00V A/1000V D Typ: TL.../00V Napięcie znamionowe: 00V A/1000V D Kategoria użytkowa: A-20B; D-20B Producent: JEAN MÜLLER Typ Ilosć biegunów Wielkość Rodzaj przyłącza Przekrój max. kabli [mm 2 ] I e [A] Ilość Nr artykułu TL1-1/9/00V 1 Śruba M T TL3-1/9/00V 2,3 Śruba M T360 Parametry elektryczne Przyłącze kablowe Stopień ochrony Typ TL1-1/9/00V TL3-1/9/00V Liczba biegunów 1 1 Napięcie znamionowe łączeniowe U e V A 00 / D 1000 Prąd znamionowy łączeniowy I e А Prąd cieplny z wkładką topikową I th А Prąd cieplny ze zworą I th А zęstotliwość znamionowa f Hz Kategoria użytkowa A-20B / D-20B Maksymalna dopuszczalna strata mocy na wkładce topikowej P a W Zacisk płaski Od frontu aparat zabudowany Śruba M10 M Końcówka kablowa mm² Szyna płaska mm 30x10 40x10 Moment dokręcenia M a Nm Stan pracy Otwarta płyta czołowa IP20 IP10 strona 16

19 Rozłączniki bezpiecznikowe TL 00V A/1000V D Typ: TL.../00V Napięcie znamionowe: 00V A/1000V D Kategoria użytkowa: A-20B; D-20B Producent: JEAN MÜLLER Typ TL1AG-3/265/00V Liczba biegunów Wielkość Rodzaj przyłącza Przekrój max. kabli [mm 2 ] I e [A] Ilość Nr artykułu 1 Śruba M T16007 TL2AG-3/265/00V 3 2 Śruba M T26008 TL3AG-3/265/00V 3 Śruba M T36004 z mechaniczną kontrolą stanu bezpieczników TL1AG-3/265/00/EV/K 1 Śruba M T16009 TL2AG-3/265/00/EV/K 3 2 Śruba M T26010 LTL3AG-3/265/00/EV/K 3 Śruba M T36010 Parametry elektryczne Do wkładek topikowych typu NH Typ TL2AG-3/00V TL3 AG-3/00V Wielkość Rozmiar 2 a1=209mm, a4 = 4mm Rozmiar 3 a1=209mm, a4 = 4mm Napięcie znamionowe U e V A 00 / D 1000 Prąd znamionowy 1) I e А Prąd cieplny z wkładką topikową 1) I th А Prąd cieplny ze zworą 1) I th А zęstotliwość znamionowa f Hz Kategoria użytkowa A-20B/D-20B Maks. dopuszczalna strata mocy na wkładce topikowej P a W Przyłącze kablowe Zacisk płaski Średnica śruby M10 M Końcówka kablowa mm² Szyna płaska mm 30x10 40x10 Moment dokręcenia M a Nm Stopień ochrony Od frontu aparat zabudowany Stan pracy IP20 Otwarta pokrywa IP10 1) Zgodnie z EN należy uwzględnić współczynnik jednoczesności przy zabudowie kliku/kilkunastu aparatów w rozdzielnicach niskiego napięcia strona 17

20 Listwy bezpiecznikowe 00V D Typ: L.../PV Napięcie znamionowe: 00V D Rozstaw szyn: 370 mm Przyłącze: śruba M lub zacisk typu V - KM2G-F Producent: JEAN MÜLLER Typ Wielkość Typ przyłącza Przekrój [mm 2 ] Prąd znam. I e [A] Ilość Nr artykułu L1-2/00V/9/KM2G-F/HA/RV/PV 1+2 zacisk typu V - KM2G-F L L2-2/00V/3A/HA/PV 1+2 śruba M L L2-2/00V/9/KM2G-F/HA/PV 1+2 zacisk typu V - KM2G-F L L3-2/00V/3A/HA/PV 3 śruba M L L3-2/00V/9/KM2G-F/HA/PV 3 zacisk typu V - KM2G-F L Inne wykonania na zapytanie przyłęcze: śrubowe przyłącze: zacisk typu V strona 18

21 Parametry elektryczne Przyłącze kablowe Stopień ochrony Warunki pracy Typ L1 L2 L3 Do wkładek bezpiecznikowych typu NH Wielkość zg. z IE D forma wydłużona Napięcie znamionowe U e V D 00 Prąd znamionowy 1) I e A Prąd cieplny z wkładką topikową 1) I th A Znamionowe napięcie izolacji U i V D 00 Max. dopuszczalna strata mocy na wkładce topikowej P a W Śruba M Przyłącze Końcówka kablowa mm 2 1x płaskie Szyna płaska mm 30x10 Moment dokręcenia M a Nm Zacisk Przekrój kabli mm / KM2G Moment dokręcenia M a Nm 32 Zacisk Przekrój kabli mm KM2G-F Moment dokręcenia M a Nm 32 Od frontu aparat zabudowany Z czołową osłoną przed dotykiem IP10 Temperatura otoczenia 2) T -25 do +55 Tryb pracy praca ciągła Położenie montażowe pionowe Wysokość montażu m do 2000 Stopień zabrudzenia 3 Kategoria przepięciowa III 1) Przy zabudowie większej ilości aparatów należy uwzględnić współczynniki jednoczesności zg. z EN ) 35 temperatura naturalna, przy 55 obniżony prąd roboczy strona 19

22 Wkładki topikowe 1500V D NH1c ze wskaźnikiem górnym Typ: NH 1500V D harakterystyka: gpv Prąd znamionowy: A Napięcie znamionowe: 1500V D Zwarciowa zdolność wyłączeniowa: 10kA Wielkości, wymiary: NH1-NH3 Budowa: korpus ze steatytu, styki miedziane srebrzone, bez zawartości d i Pb Zastosowanie: wkładki stosowane przede wszystkim do ochrony urządzeń fotowoltaicznych Producent: JEAN MÜLLER Typ Napięcie D U n [V] Wielkość Prąd znam. I n [A] ałka Joule`a przedłukowa I²t [A²s] ałka Joule`a wyłączania I²t[A²s] Strata mocy P n [W] Ilość Nr artykułu M1XLgPV63/1500V N M1XLgPV80/1500V N M1XLgPV100/1500V NH1XL N M1XLgPV5/1500V N M1XLgPV160/1500V N M2XLgPV200/1500V N NH2XL M2XLgPV250/1500V N M3LgPV315/1500V N NH3L M3LgPV350/1500V N a4 e1 c1 b1 6 e2 a2 a1 Wielkość NH1XL NH2XL NH3L a a a Wymiary b1 mm c e e strona 20

23 Podstawy bezpiecznikowe 1500V D Typ: U.../1500V Napięcie znamionowe: 1500V D Przyłącze: śruba M10 lub zacisk ramkowy typu V - KM2G Producent: JEAN MÜLLER Typ Liczba biegunów Wielkość Rodzaj przyłącza Przyłącze [mm²] I n [A] Ilość Nr artykułu U1XL-1IGZ/1500/H Śruba M U16300 U1XL-1IGZ/1500/HSO/H/W* 1XL Śruba M U16302 U1XL-1IGZ/1500/H/F/KM2G U2XL-1IGZ/1500/H Śruba M10/ zacisk ramkowy KM2G 240/ [Al/u] 250 U Śruba M U26300 U1XL-1IGZ/1500/HSO/H/W* 1 2XL Śruba M U26302 U2XL-1IGZ/1500/H/F/KM2G U3L-1IGZ/1500/H Śruba M10/ zacisk ramkowy KM2G [Al/u] 400 U Śruba M 300 *osłona zaczepów 630wkładki topikowej NHU36300 U3L-1IGZ/1500/HSO/H/W* 3L Śruba M U36302 U3L-1IGZ/1500/H/F/P32 Śruba M/ podwójny zacisk pryzmatyczny P32 300/2x0-240 [Al/u] * podstawy przygotowane do montażu uniwersalnych przetworników prądowych (Phoenix ontact/lem) L* F 630 U36301 *osłona zaczepów wkładki topikowej NH L* F E I B K A E D G 10.5 H B K Typ A B D E F G H I K L* U1XL-1IGZ/ , ,5 17, M10 1 U2XL-1IGZ/ , , M10 9 U3L-1IGZ/ , M 134,5 strona 21

24 Podstawy bezpiecznikowe 1500V D Typ Parametry elektryczne Przyłącze kablowe Stopień ochrony Warunki pracy U1XL- 1IGZ/1500/... U2XL- 1IGZ/1500/... U3L- 1IGZ/1500/... Wielkość NH1XL NH2XL NH3L Napięcie znamionowe U n V 1500 Prąd znamionowy I n A Prąd cieplny z wkładką topikową I th A Prąd cieplny ze zworą I th A zęstotliwość znamionowa Hz Maksymalna dopuszczalna strata mocy na wkładce topikowej P a W 35 35* 70 Zacisk płaski Zacisk Od strony czołowej dla wbudowanego aparatu Śruba M10 M Końcówka kablowa mm² Szyna płaska mm 30x10 40x10 Moment dokręcenia Nm Przekrój zaciskanych kabli mm² x0-240 KM2G P32 Moment dokręcenia Nm 32 Stan pracy IP00 Osłona frontowa A-U dostarczana oddzielnie IP2X Temperatura otoczenia** T amb -25 do +55 Zakładany tryb pracy praca ciągła Uruchomienie Położenie montażowe w poziomie i w pionie Maksymalna wysokość montażu m do 2000 Stopień zabrudzenia 3 Kategoria przepięcia III * 35 temperatura naturalna, przy 55 obniżony prąd roboczy ** przy zastosowaniu wkładek gpv maks. 250A: 46W Akcesoria Opis Wielkość Ilość Typ Nr artykułu Uchwyt do wkładania/wyjmowania wkładek topikowych (bez rękawa) do wkładek NH1XL-NH3L (00V A/00V D) 1XL-3L 1 GP00 U Osłona frontowa podstawy bezpiecznikowej dla U1XL-1IGZ/1500/..., U2XL-1IGZ/1500/... 1XL-2XL 1 A-U1XL-2XL U dla U3L-1IGZ/1500/... 3L 1 A-U3L U Mechaniczna kontrola stanu bezpieczników umieszczona w osłonie podstawy* 1XL-3L 1 K-U1XL-3L U * nie stosować w miejscu razem z przetwornikami prądowymi strona 22

25 Blok rozdzielczy 500mm² > 2x300mm² Nr artykułu: S Prąd znamionowy: 950A Napięcie znamionowe: 1000V A/1500V D Producent: JEAN MÜLLER Materiał Elementy zaciskowe Aluminium Powierzchnia Obudowa PA66-VO Szary RAL 7035 Gwint Stal Niklowany Parametry ogólne Wytrzymałość na temperaturę 130 UL94-VO Wartość TI dla izolacji 600V Normy IE okrągły jednodrutowy [mm²] Przekroje przyłączeniowe u/al okrągły wielodrutowy [mm²] Znamionowy moment dokręcenia [Nm] Wejście Wyjście Kable sektorowe Alu od 95mm² do 300mm² powinny mieć przed montażem nadany okrągły kształt ,6 107 strona 23

26 Listwowe zaciski szeregowe typu KL Listwy zaciskowe zostały przebadane z wynikiem pozytywnym na znamionowe napięcie izolacji 2000V A i D Przyłącze płaskie Podłączenie 1 kabla i/lub szyny Ilość kabli Maksymalny przekrój kabli u/ Al [mm²/mm x mm] I e [A] Ilość Oznaczenie Rodzaj przyłącza Nr artykułu Liczba biegunów /1/ /2/ /3/ /4/ /5/ 1 95 K K K K K /F 95/16x KL0G/ / /F K07002 K07003 K K07005 K F 16x10 /FF K K K K K Podłączenie 2 kabli i/lub szyny 1/2 150/70 K K K K K /2/F 150/70/16x KL1G/ / /F K17002 K17002 K K17005 K F 16x10 /FF K K K K K /2 240/0 K K K K K /2/F 240/0/F KL2HG/ / /F K27001 K27002 K K27005 K F 25x15 /FF K K K K K /2 300/185 K K K K K /2/F 300/185/F KL3G/ / /F K37002 K37002 K K37005 K F 40x20 /FF K K K K K Podłączenie 3 kabli i/lub szyny 1/2/3 300/240/185 K K K K K /2/3/F 300/240/185/50x KL4G/ / /F K47002 K47002 K K47005 K F 50x20 /FF K K K K K /2/3 300/300/240 K K K K K /2/3/F 300/300/240/60x KL5G-3/ / /F K67002 K67002 K K67005 K F 60x20 /FF K K K K K Podłączenie 4 kabli i/lub szyny 2/4 300/185 K K K K K KL5G-4/ / 2/4/F 300/185/60x20 /F K77002 K77002 K K77005 K strona 24

27 Listwowe zaciski szeregowe Oznaczenie Ilość kabli Przekrój kabla [mm²] u/al u Al Maks. szerokość [mm] Szyna Maks. grubość [mm] Znam. moment dokręcenia [Nm] I e [A] KL0G/ KL1G/ KL2HG/ KL3G KL4G KL5G KL5G Napięcie znamionowe izolacji: 2000V A i D Oznaczenie Nr artykułu Oznaczenie Nr artykułu KL0G K070 KL4G K470 KL1G K170 KL5G-3 K670 KL2HG K270 KL5G-4 K770 KL3G K370 Inne zaciski ramkowe firmy Jean Muller można stosować w instalacjach D biorąc pod uwagę zg. z normami odległości zacisków od elementów uziemionych. strona 25

28 Zaciskowe listwy rozdzielcze FSPDB 1000V D Typ: FSPDB 1000V D Napięcie znamionowe: 1000V D Kategoria użytkowa: A-20B; D-20B Producent: MERSEN (FERRAZ SHAWMUT) Aluminium (złącze dla 90 przewód u/al) Typ Miedź (złącze dla 75 przewód u) I e [A] (dla 75 przewód u) Zasilanie Odpływ Zakres Zakres przewodu przewodu Otowry AWG/ mm 2 AWG/ mm 2 Otowry Prąd zwarciowy [ka]* Aluminium Nr artykułu FSPDB1A FSPDB /0-# 70-2,5 1 2/0-# 70-2, D N FSPDB2A FSPDB /0-# 70-2,5 1 #2-# 35-2, V P FSPDB3A FSPDB #6 2/0-# ,5 Miedź 1 #8-# 8-2, W Q FSPDB4A FSPDB # # X R FSPDB5A FSPDB # # Y S Akcesoria Typ Opis Ilość Nr artykułu FSPIN1 dodatkowy pin dla stworzenia wielokrotnego bloku 10 Z232805J FSIM1 znacznik identyfikacji obwodu dla max. przewodów 2/0 i #2 5 K233551E (ilość: 100 szt.) FSIM2 znacznik identyfikacji obwodu dla max. przewodów 350, L233552E i 600 kcmil (ilość: 100 szt.) FSAP1 zaślepka dla otworów 2/0 10 A232806J FSAP2 zaślepka dla otworów 350 kcmil 10 M233553J FSP3 zaślepka dla otworów 600 kcmil FSEA para zakotwiczeń końcowych 1 N233554A Wymiar FSPDB1A FSPDB1 schemat 1 [mm] FSPDB2A FSPDB2 schemat 1 [mm] FSPDB3A FSPDB3 schemat 2 [mm] FSPDB4A FSPDB4 schemat 1 [mm] FSPDB5A FSPDB5 schemat 2 [mm] A 25,4 28,4 46, B 43,3 57,8 64, , , D 45,1 51,6 59,8 75,5 - E 39,4 39,4 51,5 50,1 50,1 F 72,6 87,7 100,8 5,5 5 G 59,6 74,6 82,4 0,6 7,5 H 5,3 5,1 6,5 7 3 I ,5-52 J 5,3 6,4 6,5 6,5 6,5 K 10,7 8,9 16 8,5 schemat 1 schemat 2 FSPDB1A FSPDB1 FSPDB4A FSPDB4 FSPDB2A FSPDB2 FSPDB3A FSPDB3 strona 26

29 Bocznik pożarowy Bocznik ułatwia gaszenie dachów pokrytych modułami fotowoltaicznymi. Po przesunięciu dźwigni do dołu bosakiem strażackim będącym na wyposażeniu straży pożarnej następuje obniżenie napięcia w instalacji PV prawie do 0V. Urządzenie może bocznikować do 3 linii modułów fotowoltaicznych. Nr artykułu: F Znamionowy prąd cieplny I th : 32A Prąd znamionowy I e : 32A Napięcie znamionowe U e : 600V D Napięcie izolacji U i : 600V D Napięcie udarowe U imp : 8kV Waga: 2,8kg Maksymalny prąd na złącze: 17A Połączenie maks. 3 linii dla 1 trackera w inwerterze i bez zabezpieczeń linii Wysoka krzywa wytrzymałości temp. ISO min: 842 Stopień ochrony: IP55 Wytrzymałość na uderzenia Producent: MERSEN (FERRAZ SHAWMUT) strona 27

30 strona 28

31 Ochrona przeciwprzepięciowa w systemach fotowoltaicznych Instalacje fotowoltaiczne (PV) to najczęściej kompleksowe i kosztowne projekty, których okres eksploatacji założony jest na kilkadziesiąt lat. Wielu producentów paneli fotowoltaicznych gwarantuje ich żywotność na okres 20 lat lub dłużej. Przez ten czas cała instalacja powinna pracować bez usterek. Dlatego już od początku należy uwzględnić w projektowaniu i wykonawstwie koncepcję bezpieczeństwa, zabezpieczającą przed zakłóceniami zewnętrznymi, w szczególności przed skutkami uderzeń piorunów. Aby zapewnić oczekiwaną żywotność i uniknąć nieprzewidzianych strat produkcji lub wysokich kosztów napraw, nie należy godzić się na kompromisy kosztem bezpieczeństwa. Trzeba rozważyć następujące czynniki: 1. Instalacje fotowoltaiczne mają zazwyczaj eksponowane położenie i mogą zajmować duże powierzchnie. 2. Im większa jest powierzchnia tym bardziej wzrasta zagrożenie, że skutki uderzenia pioruna spowodują bezpośrednie albo pośrednie przepięcia, które mogą uszkodzić panele fotowoltaiczne i falowniki. 3. Jeżeli instalacja fotowoltaiczna jest zlokalizowana w obszarze przemysłowym albo na budynku przemysłowym, należy ocenić, jakie zakłócenia w instalacji PV mogą spowodować procesy załączania. 4. Jeżeli instalacja fotowoltaiczna położona jest w strefie przechodzenia burz, należy bezwzględnie zastosować środki ochronne. Burze przechodzą najczęściej przez tą samą strefę. Jeżeli w budynek uderzył już kiedyś piorun, wówczas należy uznać, że jest duże prawdopodobieństwo, że dojdzie do tego ponownie w ciągu 8 lat albo że uderzenie nastąpi w pobliżu. typu 1 i 2 i zapewnia najlepszą możliwą ochronę falownika, będącego głównym elementem instalacji fotowoltaicznej. jeżeli istnieje sieć niskonapięciowa, do której podłączone są czujniki, sterowniki czy urządzenia kontrolujące, to sieć ta także musi być zabezpieczona ogranicznikami przepięć. Firma ITEL oferuje tu całą gamę ograniczników serii DLA, DLU i B, szczególnie jednak zalecane jest zastosowanie specjalnych aparatów do tego celu: DLA-06-IS i DLA--IS. Oznaczenie Opis Właściwości DS60VGPV DS50VGPVS DS50PVS GAK DS2x0S ogranicznik przepięć typu 1+2 technologia VG ogranicznik przepięć typu 2 technologia VG ogranicznik przepięć typu 2 technologia warystorowa skrzyneczki z ogranicznikiem przepięć ogranicznik przepięć typu 2 technologia warystorowa wysoka energia dla systemów PV do 1500V wymienne moduły do 1500V wymienne moduły wiele wykonań dla systemów PV wymienne moduły Zabezpieczanie instalacji fotowoltaicznych Podłączona do sieci publicznej instalacja fotowoltaiczna jest narażona na przepięcia w 3 obszarach: sieć prądu A wymaga zabezpieczania ogranicznikiem przepięć w miejscu połączenia falownika z siecią publiczną. W tym obszarze zaleca się w zależności od warunków (rodzaj instalacji, sposób prowadzenia kabli, istniejąca ochrona odgromowa, częstotliwość uderzeń piorunów itd.) zastosowanie odpowiednich ograniczników przepięć mogą to być najmocniejsze DS250VG (25kA na biegun), przez DS130VG (,5kA na biegun) aż do aparatów o niższych parametrach sieć prądu D powstałego w instalacji PV tu przy dużych instalacjach zaleca się stosowanie ograniczników DS60VGPV (typ 1+2 dla prądów udarowych,5ka na biegun), w niektórych przypadkach wystarczy ogranicznik typu 2, gdzie zalecany jest DS50VGPV lub DS50PVS. W przypadku małych instalacji fotowoltaicznych wytwarzających prądy o napięciu od kilku do kilkuset V D można zastosować ograniczniki przepięć na prąd stały typu DS2x0S-xxD (typ 2) lub DS210-xxD (typ 3). Badanie instalacji fotowoltaicznych, które zostały uszkodzone albo zniszczone przez uderzenie pioruna wykazały we wszystkich przypadkach, że w obwodzie prądu stałego nie była zainstalowana ochrona przeciwprzepięciowa zdolna do odprowadzenia prądu piorunowego lub też zainstalowano zbyt słabą ochronę przeciwprzepięciową. W instalacjach fotowoltaicznych obwód prądu stałego (połączenie pomiędzy generatorem solarnym a falownikiem) jest znacznie bardziej zagrożony niż obwód prądu przemiennego. Dlatego obwód prądu stałego wymaga jak najlepszej ochrony. Moduł ochronny ITEL DS60VGPV jest optymalną ochroną przeciwprzepięciową instalacji fotowoltaicznej, który może odprowadzić prąd piorunowy. Stanowi on kombinowane zabezpieczenie DS210 ogranicznik przepięć typu 3 technologia warystorowa wymienne moduły strona 29

32 Ogranicznik przepięć D typu 1+2 (B+) - DS60VGPV-G/51 MJ8 N N Typ: Ogranicznik przepięć typu 1+2 na bazie iskiernika gazowego do 1500V Wytrzymałość udarowa na biegun (10/350 µs): I imp =,5kA 10 lat gwarancji od daty produkcji DB GDT Bezpieczne urządzenie odłączające Podwójna separacja galwaniczna Zabezpieczenie przed starzeniem spowodowanym prądami roboczymi i upływowymi Brak zabezpieczenia wstępnego Zdalna sygnalizacja: standard Normy: PN-EN 61643, EN , UL49 DS215 ed.3 Producent: ITEL DS240 Opis L/N (L/N) L/N (L/N) DS60VGPV-600G/51 L/N DS60VGPV-1000G/51 DS60VGPV-1500G/51 DS70 Napięcie znamionowe U OST 600V D 1000V D 50V D DS100 Sposób ochrony M/DM (2) DS5 DS130 Najwyższe napięcie trwałej pracy U PV 720V D 00V D 1500V D Wytrzymałość zwarciowa I SWPV 1000A Prąd roboczy - napięcie przy U cpv I PV brak Prąd upływowy - napięcie przy U cpv I PE brak Prąd następczy I f brak Znamionowy prąd wyładowczy / na biegun (8/20 µs) I n 20kA Największy prąd wyładowczy (8/20 µs) I max 40kA Napięciowy poziom ochrony przy I n U p <1,7kV <2,8kV Urządzenia odłączające Odłącznik termiczny wewnątrz Właściwości mechaniczne Wymiary montażowe 5 TE Przekrój przewodu 6-35 mm² Wskaźnik uszkodzeń +/- mechaniczny, +/- ( )* czerwony DS60VGPV-1500 Sygnalizacja zdalna (FS) bezpotencjałowy zestyk przełączalny Sposób montażu szyna montażowa TH35 mm Zakres temperatur pracy 40 do +85 Stopień ochrony obudowy IP20 Materiał obudowy tworzywo termoplastyczne PEI UL 94 V0 Numer artykułu (N) (N) Netz Endgerät (2) M = tryb normalny (+/PE lub -/PE) DM = tryb różnicowy (+/-) 70 +/- 90 +/- ( )* +/- +/- 90 +/- +/- : Iskiernik gazowy V: Blok warystorów dużej mocy : Zabezpieczenie termiczne : Termiczne urządzenie odłączające : Styk zdalnej sygnalizacji : Sygnalizacja uszkodzenia 9 strona 30 DSHF DLS-B A

33 Ogranicznik przepięć D typu 1+2 (B+) - DS60VGPV MJ8 Typ: Ogranicznik przepięć SPD typu 1+2 (B+) wykonany w technologii VG (szeregowo połączony iskiernik gazowy i warystor) Wytrzymałość udarowa na biegun (10/350 µs): I imp =,5kA zas zadziałania t A <25 ns 10 lat gwarancji od daty produkcji Urządzenie odłączające o podwójnym zabezpieczeniu Netz DB GDT Endgerät Separacja galwaniczna Zabezpieczenie przed starzeniem spowodowanym prądami roboczymi i upływowymi Układ połączeń Y N N (N) Brak zabezpieczenia wstępnego DS215 Normy: PN-EN , FprEN , UL49 DS240 ed.3 Producent: ITEL N L/N (L/N) L/N (L/N) L/N Opis DS60VGPV-500 DS60VGPV-1000 Napięcie znamionowe U OST 500V D 1000V D Sposób ochrony M/DM (2) Najwyższe napięcie trwałej pracy U PV 600V D 00V D Wytrzymałość zwarciowa I SWPV 1000A Prąd roboczy - napięcie przy U cpv I PV brak Prąd upływowy - napięcie przy U cpv I PE brak Prąd następczy I f brak Znamionowy prąd wyładowczy / na biegun (8/20 µs) I n 20kA Największy prąd wyładowczy (8/20 µs) I max 40kA Napięciowy poziom ochrony przy I n U p <1,7kV <2,8kV Urządzenia odłączające Odłącznik termiczny wewnątrz Właściwości mechaniczne Wymiary montażowe 4 TE Przekrój przewodu+/ mm² +/- ( )* Wskaźnik uszkodzeń mechaniczny, czerwony Sygnalizacja zdalna (FS) bezpotencjałowy zestyk przełączalny Sposób montażu szyna montażowa TH35 mm Zakres temperatur pracy 40 do +85 Stopień ochrony obudowy IP20 Materiał obudowy tworzywo termoplastyczne PEI UL 94 V0 Numer artykułu (N) DS70 DS100 DS5 DS130 DS60VGPV-1500 (2) M = tryb normalny (+/PE lub -/PE) DM = tryb różnicowy (+/-) 70 +/- 90 +/- ( )* +/- +/- 90 +/- +/- : Iskiernik gazowy V: Blok warystorów dużej mocy : Zabezpieczenie termiczne : Termiczne urządzenie odłączające : Styk zdalnej sygnalizacji : Sygnalizacja uszkodzenia 9 DSHF strona 31 A

34 Ogranicznik przepięć D typu 2 () - DS50VGPVS-G/51 MJ8 t N Typ: Ochrona przeciwprzepięciowa typu 2 na bazie iskiernika gazowego Wytrzymałość udarowa na biegun: I n = 15kA; I max = 40kA DB 10 lat gwarancji od daty produkcji GDT Urządzenie odłączające o podwójnym zabezpieczeniu Separacja galwaniczna Zabezpieczenie przed starzeniem spowodowanym prądami roboczymi i upływowymi Układ połączeń Y Nie występują uszkodzenia w przypadku usterek izolacji Możliwość zastosowania we wszystkich urządzeniach fotowoltaicznych do 1500V D (U cpv ) DS215 Normy: PN-EN 61643, EN , UL49 DS240 ed.3 Producent: ITEL L/N (L/N) L/N (L/N) L/N DS70 Opis DS50VGPVS-600G/51 DS50VGPVS-1000G/51 DS50VGPVS-1500G/51 DS100 DS5 Napięcie znamionowe U OST 600V D 1000V D 50V D DS130 Sposób ochrony M/DM (2) Najwyższe napięcie trwałej pracy U PV 720V D 00V D 1500V D Wytrzymałość zwarciowa I SWPV 1000A Prąd roboczy - napięcie przy U cpv I PV brak Prąd upływowy - napięcie przy U cpv I PE brak Prąd następczy I f brak Napięciowy poziom ochrony przy I n U p <2,2kV <3,5kV <4,3kV Urządzenia odłączające Odłącznik termiczny wewnątrz Właściwości mechaniczne Wymiary montażowe 3 TE Przekrój przewodu 2,5-25 mm² (35 mm²) Wskaźnik uszkodzeń mechaniczny, czerwony DS60VGPV /- +/- ( )* Sygnalizacja zdalna (FS) bezpotencjałowy zestyk przełączalny Sposób montażu szyna montażowa TH35 mm Zakres temperatur pracy 40 do +85 Stopień ochrony obudowy IP20 Materiał obudowy tworzywo termoplastyczne PEI UL 94 V0 Numer artykułu (N) (N) Netz Endgerät (2) M = tryb normalny (+/PE lub -/PE) DM = tryb różnicowy (+/-) 80 +/- +/- ( )* +/- +/ : Iskiernik gazowy V: Blok warystorów dużej mocy : Zabezpieczenie termiczne : Termiczne urządzenie odłączające : Styk zdalnej sygnalizacji : Sygnalizacja uszkodzenia DSHF 54 A strona 32 Lin Lout DLS-B

35 +(+) Ogranicznik przepięć D typu 2 () - DS50VGPVS -(-) DS210 L(L) N(N) Netz Typ: Ochrona przeciwprzepięciowa typu 2 na bazie iskiernika gazowego LED Wytrzymałość udarowa na biegun: I n = 20kA; I max = 40kA 10 lat gwarancji od daty produkcji Urządzenie odłączające o podwójnym zabezpieczeniu Separacja galwaniczna Zabezpieczenie przed starzeniem spowodowanym prądami roboczymi i upływowymi Układ połączeń Y Praca bez zabezpieczenia wstępnego Wtykowy moduł ochronny Możliwość zastosowania we wszystkich urządzeniach fotowoltaicznych do 1000V D (U ocstc ) Normy: PN-EN 61643, FprEN , UL49 ed.3 MJ8 DUT250VG-300 TN Producent: ITEL L1 L2 L3 PEN Opis DS50VGPVS-500 DS50VGPVS-1000 Napięcie znamionowe U OST 500V D 1000V D Sposób ochrony M/DM (2) DB Najwyższe GDT napięcie trwałej pracy U PV 600V D 00V D Wytrzymałość zwarciowa I SWPV 1000A Prąd roboczy - napięcie przy U cpv I PV brak Prąd upływowy - napięcie przy U cpv I PE brak Prąd następczy I f brak Napięciowy poziom ochrony przy I n U p <2,5kV <3,6kV PEN Urządzenia odłączające Odłącznik termiczny DUT250VG-300 wewnątrz TNS + TT Właściwości mechaniczne L1 L2 L3 N Wymiary montażowe L/N 3 TE Przekrój przewodu 2,5-25 mm² (35 mm²) DS70 Wskaźnik uszkodzeń DS100 mechaniczny, czerwony DS5 Sygnalizacja zdalna (FS) DS130 bezpotencjałowy zestyk przełączalny Sposób montażu szyna montażowa TH35 mm Zakres temperatur pracy 40 do +85 Stopień ochrony obudowy IP20 Materiał obudowy tworzywo termoplastyczne PEI UL 94 V0 Numer artykułu Endgerät + (+) - ( DS220 DS (2) M = tryb normalny (+/PE lub -/PE) DM = tryb różnicowy (+/-) 67 DS50VGPVS L +/- ( )* DS60VGPV : Iskiernik gazowy V: Blok warystorów dużej mocy : Zabezpieczenie termiczne : Termiczne urządzenie odłączające : Styk zdalnej sygnalizacji : Sygnalizacja uszkodzenia GDT L DS60VGPVS DS60PVS strona 33

36 Ogranicznik przepięć D typu 2 () - DS50PVS G/51 Typ: Ochrona przepięciowa typu 2 dla fotowoltaiki Wytrzymałość udarowa na biegun: I n = 15kA; I max = 40kA Układ połączeń Y Bez wpływu na pomiar izolacji Moduł wymienny Zdalna sygnalizacja: standard Normy: PN-EN 61643, EN , UL49 ed.3 Producent: ITEL I Opis DS50PVS-500/51 DS50PVS-600/51 DS50PVS-800G/51 DS50PVS-1000G/51 Napięcie znamionowe U OST 500V D 600V D 800V D 1000V D Sposób ochrony M (2) M/DM (2) Najwyższe napięcie trwałej pracy U PV 600V D 720V D 960V D 00V D Wytrzymałość zwarciowa I SWPV 1000A Prąd roboczy - napięcie przy U cpv I PV <0,1 ma Prąd upływowy - napięcie przy U cpv I PE <0,1 ma brak Napięciowy poziom ochrony przy I n U p <2,2kV <2,8kV <2,0kV <2,2kV Urządzenia odłączające Odłącznik termiczny DS70 + DS100 Właściwości mechaniczne wewnątrz 2Wymiary montażowe 3 2 TE 3 TE Przekrój L przewodu N L1 L2 L3 2,5-25 mm² (35 mm²) Wskaźnik uszkodzeń mechaniczny, czerwony Sygnalizacja zdalna (FS) Sposób montażu Zakres temperatur pracy Stopień ochrony obudowy Materiał obudowy bezpotencjałowy zestyk przełączalny szyna montażowa TH35 mm 40 do +85 IP20 tworzywo termoplastyczne UL94 V0 Numer artykułu DS50PV I (2) M = tryb normalny (+/PE lub -/PE) DM = tryb różnicowy (+/-) L3 N L1 L2 L3 N L1 L2 L DS50PV + - DS50PV/G + -- Netz strona L1 L2 L3 N L1 (L1) L2 (L2) L3 (L3) L1 (L1) L2 (L2) L3 (L3) N (N) DS50PV/G + : Iskiernik gazowy DS215 DS41TT V: Blok warystorów dużej mocy DS240 DS5TT : Zabezpieczenie termiczne MJ8 : Termiczne N urządzenie odłączające L/N (L/N) L/N (L/N) : Styk zdalnej sygnalizacji : Sygnalizacja uszkodzenia - Netz DB GDT

37 Ogranicznik przepięć D typu 2 () - DS2x0S xxd Typ: Kompaktowy, 2-biegunowy ogranicznik przepięć typu 2 () Termiczne urządzenie odłączające Ochrona przed napięciem poprzecznym / wzdłużnym Najmniejszy na rynku ogranicznik wtykowy typu 2 Szerokość montażowa 18 mm oszczędzająca miejsce Wtykowy moduł ochronny ZdaIna sygnalizacja: standard Normy: PN-EN , EN 61643, UL49 ed.3 Producent: ITEL Opis DS220S- -D DS220S- -24D DS220S- -48D DS240S- -75D DS240S- -95D DS240S- -0D DS240S- -130D DS240S- -220D DS240S- -280D DS240S- -350D Napięcie znamionowe V D 24V D 48V D 75V D 95V D 0V D 130V D 220V D 280V D 350V D Najwyższe napięcie trwałej pracy U c A 20V A 30V A 50V A 75V A 95V A 5V A 150V A 210V A 275V A 350V A Najwyższe napięcie trwałej pracy U c D 24V D 38V D 65V D 100V D 5V D 150V D 180V D 275V D 350V D 460V D Znamionowy prąd wyładowczy na biegun (8/20 µs) I n 10kA 15kA 20kA Największy prąd wyładowczy (8/20 µs) I max 20kA 30kA 40kA Napięciowy poziom ochrony przy I n U p 250V 300V 390V 450V 500V 620V 900V 00V 00V Napięciowy poziom ochrony przy 3kA U p 195V 230V 280V 310V 370V 510V 690V 920V 1000V Urządzenia odłączające Odłącznik termiczny wewnątrz Dobezpieczenie wstępne maks. 20A (gl/gg) 50A (gl/gg) Właściwości mechaniczne +(+) -(-) Wymiary montażowe L(L) N(N) 1 TE DS210 DS20GTS DU33S-1000/WD/G DS215G Przekrój przewodu +/-: DS240G 1,5-10 mm² / PE: 2,5 25 mm² L/N (L/N) L/N (L/N) Wskaźnik LED uszkodzeń mechaniczny, czerwony Sygnalizacja zdalna (FS) bezpotencjałowy zestyk przełączalny L1 L2 L3 Sposób montażu szyna montażowa TH35 mm Zakres temperatur pracy 40 do +85 Stopień ochrony obudowy IP20 Materiał obudowy tworzywo termoplastyczne UL94 V0 Numer artykułu DUT250VG-300 TN + (+) - (-) L1 L2 L3 9 PEN Endgerät V: ABlok warystorów dużej mocy B R : Zabezpieczenie termiczne : Termiczne urządzenie odłączające : Styk zdalnej sygnalizacji : Sygnalizacja P uszkodzenia D R P R R D3 PEN DUT250VG TNS + TT 18 D R K1 PT M DS70 DS100 DS5 DS130 L1 L2 L3 N DS220 P R D3 DB P D PT strona 35 D

38 Ogranicznik przepięć D typu 3 (D) - DS210 xxd Typ: Ogranicznik przepięć typu 3 do obwodów zasilanych prądem stałym Wytrzymałość udarowa na biegun: I max = od 2 do 6kA Napięcie znamionowe: U n = od do 130V D Termiczne urządzenie odłączające Optyczny wyświetlacz błędów Wtykowy moduł ochronny Normy: PN-EN , EN 61643, UL49 ed.3 Producent: ITEL Opis DS210- -D DS D DS D DS D DS D DS D DS D Napięcie znamionowe V D 24V D 48V D 75V D 95V D 0V D 130V D Najwyższe napięcie U c trwałej pracy A 10V A 15V A 40V A 60V A 75V A 95V A 5V A Najwyższe napięcie trwałej pracy Znamionowy prąd wyładowczy na biegun (8/20 µs) Największy prąd wyładowczy (8/20 µs) U c D 15V D 30V D 56V D 85V D 100V D 5V D 150V D I n 1kA 2kA I max 2kA 6kA Napięciowy poziom ochrony przy I n U p 85V 105V 180V 250V 300V 350V 400V Urządzenia odłączające Odłącznik termiczny wewnątrz Dobezpieczenie wstępne maks. 10A (gl/gg) Właściwości mechaniczne Wymiary montażowe 1 TE Przekrój przewodu +/-: 1,5-10 mm² / PE: 2,5 25 mm² Wskaźnik uszkodzeń wyłączona zielona dioda LED Sposób montażu szyna montażowa TH35 mm Zakres temperatur pracy 40 do +85 Stopień ochrony obudowy IP20 Materiał obudowy tworzywo termoplastyczne UL94 V0 Numer artykułu L N LED +(+) -(-) DS210 L(L) N(N) V: Warystor : Zabezpieczenie termiczne : Termiczne urządzenie odłączające LED: Dioda świecąca DS215G DS240G DS20 L/N (L/N) L/N t G MJ8 DUT250VG-300 TN + (+) - (-) - strona 36 DB End L1 L2 L3 PEN A

39 DLU2 DLA 1 Endgerät Netz 1 Z 1 Endgerät Sieć Netz Netz Netz 1 R 1 Ersatzmodul DLAM P D D P Ogranicznik przepięć Z dla sterowania - DLA-06-IS, DLA--IS D R Z 2 2 Typ: Ogranicznik 3 przepięć dla elektrowni 3 fotowoltaicznych Wytrzymałość udarowa Pna biegun: I max = 20kA D PB Szerokość tylko 18 mm Z Wymienny moduł 4 wtykowy 4 Idealne dla przyłączy Erdung symetrycznych über jak np. RS485 lub 422 z jedną parą żył Erdung über Hutschiene Hutschiene Wybór pośredniego lub bezpośredniego ekranowania DLA2 2 stopniowa ochrona R Ersatzmodul Normy: IE DLA2M DLR-V Producent: ITEL P8AX P DLA--IS Koaxialleitung Koaxialleitung D DLA-06-IS R 5 6 Opis GDT DLA-06-IS 7 R 8 DLA--IS Zastosowanie RS485 RS422 P D RS232 Napięcie znamionowe U n 6V R V Maks. dop. napięcie robocze D/A U c 8V / 6V 15V / 10V Maks. prąd roboczy** B ezial MLP R I L 2,4A 3 Napięciowy poziom ochrony 5 przy I n U 5 PB p 20V** / <640V 30V** / <640V Lout 3 4 led 2 Znamionowy prąd wyładowczy Nout P I I n : 10 x 8/20µs n D3 9 5kA 10 SDout V V R Graniczny prąd upływowy Erdung über V 4 I I max : 1 x 8/20µs max 4 Hutschiene 20kA GDT R DALI + out D1 Prąd udarowy 6 6 G3 D I I imp : 2 x 10/350µs imp DALI - out 5kA DLAW MLP1-230-xxx P D3 Ersatzmodul Urządzenie uszkodzone 1 zwarcie 1 DLAWM led R Właściwości Lout mechaniczne R 3 3 Nout P D Konfiguracja DLA-IS= 1 podwójna żyła + ekran + Signal-Ground SDout V V Sposób montażu V szyna R montażowa TH35 mm GDT Wymiary obudowy 2 2 patrz rysunek DALI + out Przekrój przewodu min/maks. 0,4/1,5 mm ² G3 D DALI - out PB MLP1-230-xxxMateriał obudowy tworzywo termoplastyczne UL94 V0 Uziemienie przez szyna TH35 i przyłącze śrubowe Moduł zamienny MSB10 MSB10V DLAM 06-IS Erdung über DLAM -IS Numer artykułu Hutschiene * na parę żył ** Data Signal-Ground Lout Lin Lout RFI DLA-xx-IS Nout Nin Nout 1 2 Data P D Wejście 5 6 Data 1 2 P: 3 biegunowy iskiernik gazowy 7 8 Signal-Ground GDT Pb: 2 biegunowy iskiernik gazowy GDT R: Rezystancja lub cewka PB D: Dioda DIN rail 90 Ekran bezpośr. uziemiony 3 4 Ekran uziemiony pośrednio poprzez iskiernik 1 2 Urządzenie PB L N L N L N 9 10 Uziemienie przez szynę Endgerät Endgerät Endgerät Aparat GDT GDT strona 37
