Rozdział 6. Urządzenia regulacyjne, regulatory. str. System regulacji WRS do kotłów stojących konwencjonalnych / kondensacyjnych

Transkrypt

1 Rozdział 6 Urządzenia regulacyjne, regulatory System regulacji WRS do kotłów stojących konwencjonalnych / kondensacyjnych Regulator R21 str. 209 Moduły do systemu regulacji WRS Moduł obsługowy BM-2 str. 212 Moduł AFB str. 213 Moduł mieszacza -2 str. 214 Moduł kaskady KM-2 str. 226 Moduł solarny SM1-2 str. 240 Moduł solarny SM2-2 str. 242 Moduł solarny BM-2-Solar str. 257 Dodatkowe elementy systemu WRS str. 257 Moduł ISM i oprogramowanie WRS-Soft Moduł ISM / WRS-Soft str. 259

2

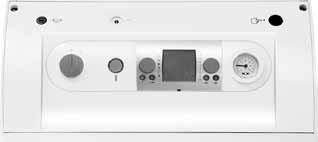

3 System regulacji WRS do kotłów stojących konwencjonalnych / kondensacyjnych System regulacji WRS do kotłów stojących konwencjonalnych Regulator R21 bezpiecznik włącznik przyłącze ebus reset STB termometr regulator temperatury c.o. regulator temperatury c.w.u. Regulator nakotłowy R21 (praca stałotemperaturowa) wskaźnik funkcji Regulator nakotłowy R21 (praca stałotemperaturowa) bezpiecznik włącznik przyłącze ebus reset STB termometr moduł obsługowy BM wskaźnik funkcji Regulator nakotłowy R21 z modułem BM Regulator nakotłowy R21 Moduł obsługowy BM temperatury zewnętrznej (praca w funkcji temperatury zewnętrznej) 209

4 System regulacji WRS do kotłów stojących konwencjonalnych / kondensacyjnych Cechy Dane techniczne Podstawowy regulator nakotłowy do konwencjonalnych kotłów stojących z palnikami dwustopniowymi/ modulowanymi. Stanowi element wyposażenia dodatkowego kotła. Nastawialna temperatura wody kotłowej w zakresie C. Regulacja temperatury podgrzewacza c.w.u. w zakresie C. Antylegionella. Maksymalny ustawiany czas ładowania zasobnika. Możliwość niezależnego sterowania kilkoma obiegami ładowania zasobników c.w.u. przy zastosowaniu modułów z dodatkowym przypisanym zasobnikowi modułem BM. Ochrona kotła poprzez wyłączanie pompy obiegowej w czasie rozruchu. Tryb pracy zimowej/letniej, kominiarza. Priorytet c.w.u. lub praca równoległa. Ochrona przeciwzamrożeniowa instalacji. Ochrona pompy obiegowej przed zablokowaniem w okresie letnim. Ograniczenie częstych załączeń palnika poprzez zastosowanie tzw. dynamicznej histerezy. Złącze e-bus. Dodatkowa możliwość sterowania zewnętrznego pracą palnika zależnie od zadanej temperatury zbiorczej poprzez wejście napięciowe 0-5 V. Parametryzowane wyjścia np: pompa obiegowa, usterka, meldunek płomienia, klapa spalin, wentylacja obca, zawór odcinający, pompa obiegu kotła, pompa bypass /zawór przełączający, etc. Parametryzowane wejścia: termostat pokojowy, termostat maksymalny, klapa spalin złącze beznapięciowe, test pomp, czujnik zbiorczego zapotrzebowania ciepła, ograniczenie palnika,zewnętrzne zapotrzebowanie ciepła/nagrzewnice powietrza, ogrzewanie basenu, czujnik temp.wody powrotnej. Współpraca z modułem obsługowym BM. Możliwość współpracy z modułem kaskadowym KM, mieszaczowym, solarnym SM1/SM2. Rozszerzenia do maks. 7 szt. modułów mieszaczowych i 1 szt. modułu solarnego SM1/SM2 lub zamiennie do 1 szt. modułu KM, 6 szt. modułów i SM1/SM2. Artykuł Nr art. Regulator R Moduł BM (z czujnikiem temperatury zewnętrznej) Podstawa ścienna dla modułu obsługowego BM jako zdalne sterowanie Regulator R21 Napięcie sieci: V 230±10% Częstotliwość: Hz Zabezpieczenie: A maks. 6,3/średnie Pobór mocy: VA 5 (regulacja i osprzęt bez palnika i pomp, standby) Moc załączenia pomp i stopni palnika: po 230V /4(2)A według EN60730, cz.1 Dop. temp otoczenia.: C Temp składowania: C -20 do +60 Elektronika: EEPROM ciągły Okablowanie regulatora R21 Palnik 1. stopień Palnik 2. stopień kotła Ogranicznik temperatury (STB) Przewód ochronny Termometr 210

5 System regulacji WRS do kotłów stojących konwencjonalnych / kondensacyjnych Schemat elektryczny regulatora R21 X1 X2 X3 X4 X5 X6 X PE S1 F1 M6,3A 01 V STB1 STB2 (Option) X10 L1 N PE X10 N PE L1 X11 N PE L1 X11 N PE L1 X20 Oder blau L1 N PE N PE L1 N PE L1 N PE L1 weiß PE blau grün braun 230V/50Hz Wyłącznik awaryjny przez inwestora sw br gr T6 T7 T8 B5 bl br 1 sw ge/ bl br ws gr rt gn 1 PE N T1 T2 S3 B grau blau 2 LP A1 KKP *AF *SF *E1 BUS KF Palnik 1. stopień 2 Zdalneodblokowanie (opcja) Palnik 2. stopień 1 gel b ** 2 1 grün S1 Wyłącznik F1 M 6,3 A X120 Listwa klem STB Ogranicznik temperatury STB KKP Pompa kotłowa A1 Parametryzowane wyjście A1 LP Pompa ładowania PE Przewód ochronny obudowy kotła AF zewnętrzny KF kotła SF zasobnika E1 Parametryzowane wejście E1 ebus ebus bl niebieski br brązowy sw czarny ws biały rt czerwony gr szary ge/gn żółto/zielony * Osprzęt ** Przy zastosowaniu parametryzowanego wejścia E1 (Pprametr HG 13) usunąć mostek 211

6 Moduł obsługowy BM-2 do współpracy z regulatorami kotłowymi i modułami funkcyjnymi Moduł obsługowy BM-2 Tryb pracy Tytuł strony Przyciski szybkiego dostępu Stan palnika Wskaźnik stanu Przycisk 1 Urządzenie grzewcze Przycisk 2 Przycisk 3 Przycisk 4 1x Tryb grzania Palnik Zał. 25,2 C 1,5 bar Ciśnienie Temperatura kotła 14: Pokrętło z funkcją przycisku Wyświetlacz danych urządzenia (zmienna zawartość) Opis funkcji przycisków szybkiego dostępu Godzina Łączność Brak łączności Data Moduł obsługowy BM-2 jako regulator temperatury pomieszczenia Moduł obsługowy BM-2 jako regulator pogodowy (z czujnikiem temperatury zewnętrznej) Cechy 3,5" kolorowy wyświetlacz tekstowy. Regulator temperatury pomieszczenia przeznaczony dla kotłów wyposażonych w regulatory WRS. Regulator pogodowy (z czujnikiem temperatury zewnętrznej) do tablic nakotłowych WRS. Programator z wyświetlaczem dla systemu WRS. Możliwość skorzystania z gotowych czasowych programów grzewczych lub indywidualnego zaprogramowania obiegów grzewczych, c.w.u. i cyrkulacji, dezynfekcji termicznej. Ustawienia priorytetu c.w.u. lub pracy równoległej. Ustawienia przełączania lato/zima. Funkcje przeciwzamrożeniowe. Prosta, intuicyjna obsługa pokrętło z funkcją naciskania klawiszy. Cztery podstawowe zewnętrzne przyciski funkcyjne / dla często używanych funkcji. Funkcje serwisowe. Ustawienia parametrów kotła. Ustawienia parametrów obiegu z mieszaczem (tylko gdy układ współpracuje z modułami obsługującymi obiegi z podmieszaniem). Ustawienia parametrów kaskady (tylko gdy układ współpracuje z modułem KM obsługującym kaskadę). Ustawienie parametrów pracy obiegu solarnego (tylko gdy układ współpracuje z modułami solarnymi). Ustawienie funkcji suszenia jastrychu. Montaż na na panelu kotłowym, podstawie ściennej, jako zdalne sterowanie lub opcjonalnie w module mieszacza funkcyjnym typu, KM, itp. W przypadku umieszczenia modułu BM-2 poza kotłem, w panelu kotłowym należy umieścić moduł wyświetlacza AM. Instalacje z wieloma obiegami grzewczymi wymagają tylko jednego modułu obsługowego BM-2. W systemie grzewczym może być zainstalowaych do 6 szt. modułow BM-2 w wybranych reprezentatywnych pomieszczeniach obsługiwanych przez osobne obiegi grzewcze. Dla każdego obiegu grzewczego, zarówno bezpośredniego bezpośredniego jak i z mieszaczem, można zastosować gniazdo kart microsd dla aktualizacji oprogramowania. 212

7 Dane techniczne Artykuł Nr art. Moduł BM Podstawa ścienna dla modułu obsługowego BM-2 jako zdalne sterowanie Moduł wyświetlacza AM Analogowy moduł bezprzewodowy AFB Moduł AFB Cechy Łatwa obsługa modułu WRS dla obiegu bezpośredniego i dla mieszacza. Każdy obieg grzewczy może być obsługiwany oddzielnie. Wbudowany czujnik temperatury pomieszczenia. Nastawa temperatury i wybór programu - poprzez pokrętła. Tylko przy współpracy z modułem obsługowym BM, BM-2. Moduł AFB Artykuł Nr art. Analogowy bezprzewodowy moduł AFB Analogowy przewodowy moduł AFB Moduł wyświetlacza AM Dane techniczne Regulator R21 Napięcie przyłącza V Pobór mocy maks. W 0,5 Typ ochrony podstawka ścienna IP 30 Typ ochrony urządzenie grzewcze Zgodnie z przepisem dot. rodzaju ochrony Rezerwa działania h > 48 Temperatura otoczenia C 0-50 Uzyskanie danych EEPROM permanent Dyrektywa dot. zgodności elektromagnetycznej Oznaczenie CE (Dyrektywa 2004/108/EG) Dyrektywa niskonapięciowa (Dyrektywa 2006/95/EG) 213

8 Moduł mieszacza -2 Moduł mieszacza -2 Moduł mieszacza Cechy Podstawowy moduł rozszerzający dla systemu WRS o dodatkowy obieg grzewczy z podmieszaniem. Regulacja temperatury zasilania w funkcji temperatury zewnętrznej. Możliwe wykorzystywanie między innymi do podgrzewu c.w.u., c.t., itp. Prosta konfiguracja za pomocą fabrycznie zdefiniowanych typów instalacji. Może zawierać opcjonalnie wmontowany moduł obsługowy BM-2 lub alternatywnie współpracować z modułem BM-2 zamontowanym na podstawie ściennej reprezentatywnego pomieszczenia jako regulator przewodowy z pomiarem temperatury wewnętrznej. Maksymalna możliwa ilość do umieszczenia w instalacji: 7 szt. do obsługi 7 szt. obiegów grzewczych i 7 szt. podgrzewaczy c.w.u. lub obiegów c.t., 7 szt. modułów obsługowych BM- 2, 1 szt. modułu solarnego SM1-2/SM2-2. Wmontowany jako opcja moduł BM-2 lub zamontowany na podstawie ściennej może służyć do odczytu i zmiany wartości parametrów. Dla pojedynczego modułu BM-2 w instalacji temperatury i czasy ładowania wszystkich podgrzewaczy c.w.u. są identyczne, dla kilku modułów BM-2 mogą być nastawione różnie. Złącze e-bus. Umożliwia regulację obiegu mieszacza i sterowanie wyjścia parametryzowanego. Zależnie od zastosowania modułu -2 istnieje 11 wariantów konfiguracji modułu i podłączeń odbiorników/urządzeń do realizacji różnych schematów technologicznych obsługiwanych przez moduł. W instalacji z wieloma modułami -2 bezpośredni obieg grzewczy może być wybrany tylko raz. Moduł -2 Artykuł Nr art. Moduł mieszacza

9 wysterowania moduł -2 L1 N L1 L MaxTH MK P A Z N A1 E1 E VF A L1 N P E Pompa ładowania zasobnika SPLP zasobnnika zasilania SPF obwodu mieszacza VF M Urządzenie grzewcze Termometr maks. Max TH Silnik mieszacza Obwód mieszacza MaxTH SPF VF MKP SPLP M Obieg grzewczy zasilanie Konfiguracja 1 Obieg grzewczy z podmieszaniem i obieg c.t. Obieg grzewczy powrót 215

10 wysterowania moduł -2 L1 N L1 L MaxTH Kessel Gasheizerät A Z MKP N A1 E1 E2 + - VF A L1 N PE Speicher Pompa ładowania zasobnika LP Kontakt beznap PK zasilania obwodu mieszacza VF Termometr maks. Max TH M Silnik mieszacza Urządzenie grzewcze Pompa obiegu mieszacza MKP MaxTH VF MKP LP M Obieg grzewczy zasilanie Obieg grzewczy powrót Konfiguracja 2 Obieg grzewczy z podmieszaniem i obieg c.t. 216

11 wysterowania moduł (c.d.) L1 N L1 L Max TH MKP A Z N A1 E1 E2 + - VF A L1 N PE Pompa ładowania zasobnika SPLP zasilania obwodu mieszacza VF Termometr maks. Max TH M Silnik mieszacza Urządzenie grzewcze Pompa obiegu mieszacza MKP MaxTH VF MKP HKP M Obieg grzewczy zasilanie Konfiguracja 3 Obieg grzewczy bezpośredni i z podmieszaniem Obieg grzewczy powrót 217

12 wysterowania moduł -2 L1 N L1 L MaxTH MKP A Z N A1 E1 E2 + - VF A L1 N PE Zawór 3-drogowy 3WUV bufora PF zasilania obwodu mieszacza VF M powrotu RLF Termometr maks. Max TH Silnik mieszacza Urządzenie grzewcze Pompa obiegu mieszacza MKP MaxTH VF MKP Obieg grzewczy zasilanie M RLF AB PF Konfiguracja 4 Obieg grzewczy z podmieszaniem i wspomaganie ogrzewania poprzez bufor ładowany z innego źródła Obieg grzewczy powrót B 3WUV A 218

13 wysterowania moduł -2 (c.d.) L1 N L1 L MaxTH MKP A Z N A1 E1 E2 + - VF A L1 N PE powrotu RLF M Silnik mieszacza Urządzenie grzewcze Obieg grzewczy zasilanie RLF Obieg grzewczy powrót KKP M Konfiguracja 5 Podwyższanie temperatury powrotu 219

14 wysterowania moduł -2 L1 N L1 L MaxTH MKP A Z N A1 E1 E2 + - VF A L1 N PE M Pompa bypasu BPF Silnik mieszacza powrotu RLF bypasu BPF Urządzenie grzewcze HKP Obieg grzewczy zasilanie RLF BPP M BPF Obieg grzewczy powrót Konfiguracja 6 Podwyższanie temperatury powrotu 220

15 wysterowania moduł -2 (c.d.) L1 N L1 L MaxTH MKP A Z N A1 E1 E2 + - VF A L1 N PE zasilania obwodu mieszacza VF Termometr maks. Max TH M Silnik mieszacza Urządzenie grzewcze Pompa obiegu mieszacza MKP Max TH VF MKP M Obieg grzewczy zasilanie Obieg grzewczy powrót Konfiguracja 7 Obieg grzewczy z podmieszaniem i podwyższanie temp. powrotu za pomocą pompy by-pass 221

16 wysterowania moduł -2 L1 N L1 L MaxTH MKP A Z N A1 E1 E2 + - VF A L1 N PE zasilania obwodu mieszacza VF Termometr maks. Max TH M Silnik mieszacza Urządzenie grzewcze Pompa obiegu mieszacza MKP Max TH VF MKP M Obieg grzewczy zasilanie Obieg grzewczy powrót Konfiguracja 8 Pojedynczy obieg grzewczy z podmieszaniem (nastawa fabryczna) 222

17 wysterowania moduł -2 (c.d.) L1 N L1 L Max TH MKP A Z N A1 E1 E2 + - VF A L1 N PE Pompa obiegu grzewczego HKP Urządzenie grzewcze HKP Obieg grzewczy zasilanie Obieg grzewczy powrót Konfiguracja 9 Bezpośredni pojedynczy obieg grzewczy 223

18 wysterowania moduł -2 L1 N L1 L MaxTH MKP A Z N A1 E1 E2 + - VF A L1 N PE Pompa ładowania zasobnika SPLP zasobnika SPF Urządzenie grzewcze SPF SPLP Obieg grzewczy zasilanie Obieg grzewczy powrót Konfiguracja 10 Bezpośredni pojedynczy obieg grzewczy 224

19 wysterowania moduł -2 (c.d.) L1 N L1 L MaxTH MKP A Z N A1 E1 E2 + - VF A L1 N PE Pompa ładowania LP Kontakt beznap PK Urządzenie grzewcze LP Obieg grzewczy zasilanie Obieg grzewczy powrót Konfiguracja 11 Pojedynczy obieg c.t. Zalecane przekroje przewodów elektrycznych Dane techniczne 3 x 1,0 mm² doprowadzenie sieciowe 3 x 0,75 mm² pompa obiegu mieszacza, termostat maks. 4 x 0,75 mm² silnik mieszacza 3 x 0,75 mm² termostat maks., zawór elektryczny 2 x 0,5 mm² przewód magistrali Moduł -2 Zasilanie (+10/-15%) / 2A / 50 Hz Pobór mocy przez elektronikę Va < 8 Maks. pobór mocysilnika mieszacza Va 30 Maks. pobór mocy na wyjście pompy C 250 Rodzaj ochrony według DIN IP 30 Klasa ochrony według VDE 0100 Dop. temperatura otoczenia podczas pracy Dop. temperatura otoczenia przy magazynowaniu Przechowanie danych C 0 do 50 C -30 do +60 II EEPROM nieulotne 225

20 Moduł mieszacza KM-2 Moduł kaskady KM-2 Moduł kaskady KM-2 (do 4 kotłów) Cechy Moduł KM-2 Moduł rozszerzający, współpracujący z regulatorami kotłowymi dla układów ze sprzęgłem hydraulicznym. Rozszerza układ regulacji pogodowej z modułem BM-2 o sterowanie instalacją wielokotłową, (do 4 szt. kotłów). Instalacja wielokotłowa składać się powinna z kotłów o tej samej mocy, temperatura czynnika grzewczego rejestrowana jest przez czujnik zbiorczy umieszczony na sprzęgle hydraulicznym lub w bezpośredniej jego bliskości. Dodatkowe sterowanie jednym obiegiem z podmieszaniem oraz obiegiem ładowania podgrzewacza c.w.u. (szczegóły możłiwych do zastosowania konfiguracji poniżej). Prosta konfiguracja za pomocą zdefiniowanych typów instalacji. Zależnie od zastosowania modułu KM istnieje 13 wariantów konfiguracji modułu i podłączeń odbiorników/urządzeń do realizacji różnych schematów technologicznych obsługiwanych przez moduł. Wmontowany jako opcja moduł BM-2 lub zamontowany na podstawie ściennej może służyć do odczytu i zmiany wartości parametrów. Sterowanie wyjścia parametryzowanego. Złącze e-bus. Artykuł Nr art. Moduł kaskady KM

21 wysterowania moduł KM-2 L1 N L1 L N L1 A Z N N L MaxTH MKP A1 E1 E2 VF SAF 0-10V A L1 N PE Pompa ładowania zasobnika SPLP zasobnnika SPF zasilania obiegu mieszacza VF Urządzenie grzewcze Termometr maks. Max TH M Silnik mieszacza zbiorczy SAF Wejście meldunku usterek StE Pompa obiegu mieszacza MKP T T T T Konfiguracja 1 Obieg grzewczy z podmieszaniem i obieg ładowania podgrzewacza c.w.u. 227

22 wysterowania moduł KM-2 (c.d.) L1 N L1 L MaxTH MKP A Z N A1 E1 E2 VF + - SAF V 10A L1 N PE zasobnnika Pompa ładowania SPF zasobnika SPLP zasilania obiegu mieszacza VF Urządzenie grzewcze Termometr maks. Max TH M Silnik mieszacza zbiorczy SAF Wejście meldunku usterek StE Pompa obiegu mieszacza MKP M TW T T T T Konfiguracja 2 Obieg grzewczy z podmieszaniem i obieg c.t. 228

23 wysterowania moduł KM-2 (c.d.) L1 N L1 L MaxTH MKP A Z N A1 E1 E2 VF + - SAF V A L1 N PE Pompa kotłowa HKP zasilania obiegu mieszacza VF Urządzenie grzewcze M Termometr maks. Max TH Silnik mieszacza Wejście meldunku usterek StE Pompa obiegu mieszacza MKP TW T T T T Konfiguracja 3 Obieg grzewczy bezpośredni i z podmieszaniem 229

24 wysterowania moduł KM-2 (c.d.) L1 N L1 L MaxTH MKP A Z N A1 E1 E2 VF + - SAF V A L1 N PE Pompa ładowania zasobnika SPLP zasobnika SPF Np. moduł mieszacza Termometr maks. Max TH Wejście Pompa meldunku cyrk. usterek ZKP StA Wejście meldunku usterek StE (otw.) 2 zbiorczy SAF Sterowanie palnika BSt T T Konfiguracja 4 Wysterowanie kotła obcego i obieg ładowania podgrzewacza c.w.u. z cyrkulacją 230

25 wysterowania moduł KM-2 (c.d.) L1 N L1 L MaxTH MKP A Z N A1 E1 E2 VF + - SAF V 10A L1 N PE Termometr maks. Max TH M Silnik mieszacza bufora PF Zawór przełączający 3WUV powrotu RLF zasilania obiegu miesz. VF zbiorczy SAF Kocioł Pompa obiegu mieszacza MKP TW T T T Konfiguracja 5 Obieg grzewczy z podmieszaniem i wspomaganie ogrzewania poprzez bufor z innym źródłem ciepła 231

26 wysterowania moduł KM-2 (c.d.) L ax TH MKP A Z N A1 E1 E2 VF + - SAF V Pompa kotła HKP powrotu RLF Kocioł Termometr maks. Max TH M Silnik mieszacza Wejście meld. usterek StE (otw.) zbiorczy SAF Pompa obiegu mieszacza MKP T T Konfiguracja 6 Bezpośredni obieg grzewczy i podnoszenie temperatury powrotu 232

27 wysterowania moduł KM-2 (c.d.) L1 N L1 L MaxTH MKP A Z N A1 E1 E2 VF + - SAF V 0A 3 L1 N PE Termometr maks. Max TH M Silnik mieszacza powrotu RLF Czujnnik zasilania obiegu mieszacza VF Wejście meld. usterek StE (otw.) zbiorczy SAF Kocioł Pompa obiegu mieszacza MKP TW T T Konfiguracja 7 Obieg grzewczy z podmieszaniem i podnoszenie temperatury powrotu poprzez wysterowanie mieszacza obiegu grzewczego 233

28 wysterowania moduł KM-2 (c.d.) L1 N L1 L MaxTH MKP A Z N A1 E1 E2 VF + - SAF V A L1 N PE Czujnnik zasilania obiegu mieszacza VF Kocioł Termometr maks. Max TH M Silnik mieszacza zbiorczy SAF Wejście meld. usterek StE (otw.) Pompa obiegu mieszacza MKP TW T T Konfiguracja 8 Obieg grzewczy z podmieszaniem 234

29 wysterowania moduł KM-2 (c.d.) L1 N L1 L MaxTH MKP A Z N A1 E1 E2 VF + - SAF V A L1 N PE Pompa kotłowa HKP Kocioł zbiorczy SAF Wejście meld. usterek StE (otw.) T T Konfiguracja 9 Bezpośredni obieg grzewczy 235

30 wysterowania moduł KM-2 (c.d.) L1 N L1 L MaxTH MKP A Z N A1 E1 E2 VF + - SAF V 10A L1 N PE Pompa ładowania zasobnika SPLP zasobnika SPF zbiorczy SAF Wejście meld. usterek StE (otw.) Kocioł T T Konfiguracja 10 Obieg ładowania podgrzewacza c.w.u. 236

31 wysterowania moduł KM-2 (c.d.) L1 N L1 L MaxTH MKP A Z N A1 E1 E2 VF + - SAF V 10A L1 N PE Pompa ładowania LP zasobnika SPF zbiorczy SAF Wejście meld. usterek StE (otw.) Kocioł M T T Konfiguracja 11 Obieg c.t. 237

32 wysterowania moduł KM-2 (c.d.) L1 N L1 L MaxTH MKP A Z N A1 E1 E2 VF + - SAF V A L1 N PE Kocioł Wejście meld. usterek StA Wejście meld. usterek StE (otw.) zbiorczy SAF V 0-10 V DC Wejście 0 10Vz DDC Instalacja Konfiguracja 12 Wejście 0-10 V dla systemu zdalnego sterowania 238

33 wysterowania moduł KM-2 (c.d.) L1 N L1 L MaxTH MKP A Z N A1 E1 E2 VF + - SAF V 10A L1 N PE Pompa ładowania zasobnika SPLP zasobnika SPF Np. moduł mieszacza Wejście Pompa meldunku cyrk. Termometr maks. usterek StA ZKP Max TH Wejście meldunku usterek StE (otw.) 2 zbiorczy SAF Sterowanie palnika BSt T T Konfiguracja 13 Podwyższenie temperatury powrotu kotła na paliwo stałe, współpracującego z buforem i konwencjonalnym systemem grzewczym Zalecane przekroje przewodów elektrycznych Dane techniczne 3 x 1,0 mm² przewód sieciowy 3 x 0,75 mm² przewód pompy obiegu mieszacza, 3 x 0,75 mm² termostat maksymalny, zawór 3-drogowy, 4 x 0,75 mm² silnik mieszacza 3 x 0,75 mm² termostat maks., zawór elektryczny 2 x 0,5 mm² zasilanie ebus Moduł KM-2 Zasilanie (+10/-15%) / 2A / 50 Hz Pobór mocy przez elektronikę Va < 8 Maks. pobór mocysilnika mieszacza Va 30 Maks. pobór mocy na wyjście pompy C 250 Rodzaj ochrony według DIN IP 30 Klasa ochrony według VDE 0100 Dop. temperatura otoczenia podczas pracy Dop. temperatura otoczenia przy magazynowaniu Przechowanie danych Zabezpieczenie C 0 do 50 C -30 do +60 II EEPROM permanent bezpiecznik dokładny 5 x 20 / 6,3 A 239

34 Moduł solarny SM1-2 Moduł solarny SM1-2 Moduł solarny SM1-2 Cechy Moduł solarny SM1-2 steruje układem jednoobiegowej instalacji solarnej. Pompa obiegu solarnego jest załączana lub wyłączana zależnie od zarejestrowanej przez moduł różnicy temperatur pomiędzy kolektorem, a podgrzewaczem c.w.u. W połączeniu z regulacją kotła Wolf (dotyczy systemu regulacji WRS) możliwość oszczędzania energii poprzez inteligentne doładowanie zasobnika, tzw. blokadę uruchomienia kotła przy wystarczającej ilości ciepła z układu solarnego. Uzyskana ilość ciepła może być zmierzona poprzez licznik ciepła stanowiący wyposażenie dodatkowe. Poprzez zastosowanie modułu obsługowego BM-2 Solar możliwe jest wprowadzanie zmian w parametrach lub wyświetlanie wartości i kodów błędów. Możliwe włączenie do systemu regulacji Wolf tylko jednego modułu SM1. Możliwe zastosowanie: przy współpracy z systemem regulacji Wolf, poza systemem regulacji Wolf, przy zastosowaniu modułu obsługowego BM-2 Solar lub BM-2 Solar Grafik, Złącze e-bus. Moduł SM1-2 Artykuł Nr art. Moduł solarny SM

35 Schemat elektryczny i możliwości wysterowania moduł SM1-2 L1 N 230 V~ 50Hz Netz SKP SFS SFK RLF DFG A L1 N PE solarny zasobnika SFS temp. powrotu FLF Pompa obiegu solarnego SKP solarny kolektora SFK przepływu DFG SFK Kolektor DFG zasobnik RLF SKP SFS Moduł solarny SM1-2 Schemat elektryczny i możliwości wysterowania Zalecane przekroje przewodów elektrycznych 3 x 1,0 mm² przewód doprowadzający sieciowy 3 x 0,75 mm² pompa obiegu solarnego, 2 x 0,5 mm² przewód magistrali 2 x 0,5 mm² przewód czujnika do 15 m 2 x 0,75 mm² przewód czujnika do 50 m Dane techniczne Moduł SM1-2 Zasilanie (+10/-15%) / 2A / 50 Hz Pobór mocy przez elektronikę Va < 5 Maks. pobór mocysilnika mieszacza Va 30 Maks. pobór mocy na wyjście pompy C 250 Rodzaj ochrony według DIN IP 30 Klasa ochrony według VDE 0100 Dop. temperatura otoczenia podczas pracy Dop. temperatura otoczenia przy magazynowaniu Zachowanie danych C 0 do 50 C -30 do +60 II nieulotne EEPROM 241

36 Moduł solarny SM2-2 Moduł solarny SM2-2 Moduł solarny SM2-2 Cechy Moduł solarny SM2-2 może sterować układem niezależnych pól kolektorów i podgrzewaczy c.w.u./zasobników w różnych kombinacjach, w jednym z jedenastu zaprogramowanych wariantów. Łatwa obsługa poprzez wybór zdefiniowanych typów instalacji. Uzyskana ilość ciepła może być zmierzona poprzez licznik ciepła stanowiący wyposażenie dodatkowe. Poprzez zastosowanie modułu obsługowego BM-2 lub BM-2 Solar możliwe jest wprowadzanie zmian w parametrach lub wyświetlanie wartości i kodów błędów. Możliwe włączenie do systemu regulacji Wolf tylko jednego modułu SM2-2. Możliwe zastosowanie: przy współpracy z systemem regulacji Wolf, poza systemem regulacji Wolf, przy zastosowaniu modułu obsługowego BM-2 Solar lub BM-2 Solar Grafik, Złącze e-bus. Moduł SM2-2 Artykuł Nr art. Moduł solarny SM temperatury kolektora (PT1000) luzem do wszystkich regulacji solarnych Tuleja zanurzeniowa ½ zasobnika z mocowaniem przewodu Tuleja zanurzeniowa kolektora ¾ z mocowaniem przewodu i uszczelką

37 wysterowania moduł SM2-2 zasobnika SFS1 powrotu RLF Pompa obiegowa SKP1 kolektora SFK1 Nadajnik przepł. DFG Kolektor Konfiguracja 1 Instalacja jednobiegowa, ładowania podgrzewacza c.w.u. Zasobnik 243

38 wysterowania moduł SM2-2 (c.d.) Zawór przeł. 3WUV zasobnika SFS1 powrotu RLF Pompa obiegowa SKP1 Pompa cyrkulacyjna ZKP (opcja) kolektora SFK1 bufora PF Kolektor Powrót ob. grzewczego Konfiguracja 2 Instalacja jednobiegowa, wspomaganie ogrzewania poprzez bufor grzewczy Powrót ob. grzewczego do kotła Zasobnik 244

39 wysterowania moduł SM2-2 Pompa obiegowa SKP2 zasobnika 1 SFS1 powrotu RLF Pompa obiegowa SKP1 Pompa cyrkulacyjna ZKP (opcja) kolektora SFK1 Nadajnik przepł. DFG zasobnika 2 SFS2 Kolektor Zasobnik 1 Zasobnik 2 Konfiguracja 3 Instalacji solarna z dwoma podgrzewaczami c.w.u. ładowanymi pompowo 245

40 wysterowania moduł SM2-2 (c.d.) Zawór przeł. 3WUV zasobnika 1 SFS1 powrotu RLF Pompa obiegowa SKP1 Pompa cyrkulacyjna ZKP (opcja) kolektora SFK1 Nadajnik przepł. DFG zasobnika 2 SFS2 Kolektor Konfiguracja 4 Instalacja solarna z dwoma odbiornikami ładowanymi pompowo poprzez zawór przełączający Zasobnik 1 Zasobnik 2 246

41 wysterowania moduł SM2-2 Zawór przeł. 3WUV zasobnika 1 SFS1 powrotu RLF Pompa obiegowa SKP1 Pompa cyrkulacyjna ZKP (opcja) kolektora SFK1 Nadajnik przepł. DFG zasobnika 2 SFS2 Kolektor Konfiguracja 4.1 Instalacja solarna z ładowaniem pompowym dwóch wymienników poprzez zawór przełączający Zasobnik 247

42 wysterowania moduł SM2-2 (c.d.) Pompa obiegowa SKP2 zasobnika 1 SFS1 powrotu RLF Pompa obiegowa SKP1 Pompa cyrkulacyjna ZKP (opcja) kolektora SFK1 pole kolektorów 1 Nadajnik przepł. DFG kolektora SFK2 pole kolektorów 2 Pole kolektorów 1 Pole kolektorów 2 Zasobnik Konfiguracja 5 Instalacja solarna z dwoma polami kolektorowymi współpracującymi równolegle z pojedynczym podgrzewaczem c.w.u. 248

43 wysterowania moduł SM2-2 Zawór elektr. V1 zasobnika 1 SFS1 Zawór elektr. V2 powrotu RLF Pompa obiegowa SKP1 Pompa cyrkulacyjna ZKP (opcja) kolektora SFK1 pole kolektorów 1 Nadajnik przepł. DFG kolektora SFK2 pole kolektorów 2 Pole kolektorów 1 Pole kolektorów 2 Konfiguracja 6 Instalacja solarna z dwoma polami kolektorowymi współpracującymi z pojedynczym podgrzewaczem c.w.u. poprzez jeden obieg pompowy Zasobnik 249

44 wysterowania moduł SM2-2 (c.d.) Pompa obiegowa SKP2 Zawór przeł. 3WUV zasobnika 1 SFS1 zasobnika 2 SFS2 Pompa obiegowa SKP1 Pompa cyrkulacyjna ZKP (opcja) kolektora SFK1 pole kolektorów 1 kolektora SFK2 pole kolektorów 2 Pole kolektorów 1 Pole kolektorów 2 Zasobnik 1 Zasobnik 2 Konfiguracja 7 Instalacja solarna z dwoma polami kolektorowymi współpracującymi naprzemiennie z dwoma odbiornikami 250

45 wysterowania moduł SM2-2 Zawór elektr. V1 Zawór elektr. V2 zasobnika 1 SFS1 zasobnika 2 SFS2 Pompa obiegowa SKP1 Zawór przeł. 3WUV kolektora SFK1 pole kolektorów 1 kolektora SFK2 pole kolektorów 2 Pole kolektorów 1 Pole kolektorów 2 Zasobnik 1 Zasobnik 2 Konfiguracja 8 Instalacja solarna z dwoma polami kolektorowymi i dwoma odbiornikami 251

46 wysterowania moduł SM2-2 (c.d.) Zawór przeł. 3WUV zasobnika 1 SFS1 Pompa obiegowa SKP1 Pompa cyrkulacyjna ZKP (opcja) kolektora SFK1 bypassu BPF Pole kolektorów 1 Zasobnik Konfiguracja 9 Instalacja solarna jednoobiegowa z bypassem 252

47 wysterowania moduł SM2-2 Zawór przeł. 3WUV1 Zawór przeł. 3WUV2 zasobnika 1 SFS1 zasobnika 2 SFS2 Pompa obiegowa SKP1 Pompa cyrkulacyjna ZKP (opcja) kolektora SFK1 bypassu BPF Kolektor Konfiguracja 10 Instalacja solarna z dwoma odbiornikami ładowanymi naprzemiennie i załączaniem bypassu Zasobnik 1 Zasobnik 2 253

48 wysterowania moduł SM2-2 (c.d.) Zawór elektr. V1 Zawór elektr. V2 zasobnika 1 SFS1 zasobnika 2 SFS2 Pompa obiegowa SKP1 Zawór przeł. 3WUV1 kolektora SFK1 bypassu BPF Kolektor Zasobnik 1 Zasobnik 2 Konfiguracja 11 Instalacja solarna z dwoma odbiornikami i załączaniem bypassu 254

49 wysterowania moduł SM2-2 Wyłącznik sieciowy w miejscu instalacji Zawór elektryczny 1 solarny zasobnika 1 Zawór SFS1 elektryczny 2 bypassu BPF Zasilanie 230V AC Pompa solarna SKP1 Zawór przełączający 3WUV solarny kolektora pola kolektorów 1 SFK1 solarny kolektora pola kolektorów 2 SFK2 Pole kolektorów 1 Pole kolektorów 2 Zasobnik solarny Konfiguracja 12 Instalacja dwuobiegowa z 2 polami kolektorów i 1 pompą solarną 255

50 wysterowania moduł SM2-2 (c.d.) Wyłącznik sieciowy w miejscu instalacji Pompa solarna SKP2 Pompa solarna SKP3 solarny zasobnika 1 SFS1 solarny zasobnika 3 SFS3 Zasilanie 230V AC Pompa solarna SKP1 Pompa obiegowa ZKP (opcja) solarny kolektora SFK1 solarny zasobnika 2 SFS2 Kolektor Zasobnik solarny 1 Zasobnik solarny 2 Zasobnik solarny 3 Konfiguracja 13 Instalacja dwuobiegowa z 3 zasobnikami solarnymi podłączonymi równolegle Zalecane przekroje przewodów elektrycznych 3 x 1,0 mm² zasilanie 3 x 0,75 mm² pompa obiegowa, zawór 3-drog., zawór el., pompa cyrk., pompa warstwowa, 2 x 0,5 mm² połączenie Bus 2 x 0,5 mm² czujniki do 15 m 2 x 0,75 mm² czujniki do 50 m Dane techniczne Moduł SM2-2 Zasilanie (+10/-15%) / 2A / 50 Hz Pobór mocy przez elektronikę Va < 8 Maks. obciążenie wyjścia A 1 Stopień ochrony według EN IP 30 Klasa ochrony II Dop. temperatura otoczenia podczas pracy C 0 do 50 Dop. temperatura otoczenia przy magazynowaniu C -30 do +60 Elektronika nieulotne EEPROM Zabezpieczenia bezpiecznik dokładny 5 x 20 / 6,3 A 256

51 Moduł solarny BM-2 Solar Moduł solarny BM-2 solar Cechy Niezbędny dla samodzielnej pracy modułów SM1 lub SM2 (poza automatyką kotła). Możliwość monitorowania parametrów instalacji solarnej i dokonywania nastaw. Kolorowy wyświetlacz 3,5". Wyświetlacz tekstowy. Graficzne przestawienie schematów systemu, krzywych temperatur i uzysku solarnego. Obsługa przez pokrętło z funkcją przycisków. Złącze e-bus. Moduł BM-2 Solar Artykuł Nr art. Moduł solarny BM-2 Solar Dodatkowe elementy systemu WRS Dodatkowe elementy współpracujące z systemem WRS Artykuł Moduł radiowy DCF77 Signal z czujnikiem temperatury zewnętrznej z automatycznym ustawianiem czasu Nr art Moduł radiowy DCF77 Signal do automatycznego ustawiania czasu Radiowy czujnik temperatury zewnętrznej do współpracy z odbiornikiem (Nr art ) Radiowy czujnik temperatury odbiornik dla bezprzewodowego zdalnego czujnika temperatury zewnętrznej (Nr art ) Dokończenie na następnej stronie 257

52 Dodatkowe elementy współpracujące z systemem WRS (c.d.) Artykuł Bezprzewodowe zdalne sterowanie Do współpracy z odbiornikiem Nr art , do jednego obiegu mieszacza możliwe jest jedno zdalne sterowanie Nr art Moduł ISM4-LON o komunikacji pomiędzy regulacją, a systemem BMS Zasilacz prądu stałego dodatkowe zasilenie dla przyłącza e-bus (30/50/100 ma) Moduł interfejsu ISM7i LAN- / WLAN Zintegrowany interfejs LAN i WLAN W komplecie: Moduł interfejsu ISM7i Kabel połączeniowy Instrukcja montażu i obsługi Kabel sieciowy Moduł KNX

53 4 1 A 2 B 3 Schnittstellenmodul ebus 4 ebus Mat.-Nr Ports/RS485 12V DC Func. Software-Version: 1-4 E-Nr DC in 12V RS232 Made in Germany I I C bar C bar 1 2 Urządzenia regulacyjne, regulatory Moduły ISM i oprogramowanie WRS Moduły ISM i oprogramowanie WRS CD z oprogramowaniem WRS-Soft Oprogramowanie Moduł ISM2 ISM2 Schnittstellenmodul ebus/usb Mat.Nr PC lub laptop Kabel USB Kabel e-bus Oprogramowanie WRS schemat połączenia bezpośredniego Regulacja CD z oprogramowaniem WRS-Soft Modem (wewnętrzny lub zewnętrzny) Oprogramowanie Zasilacz Moduł ISM1 Oprogramowanie WRS schemat połączenia bezpośredniego SMS Modem (zewnętrzny) Kabel RS232 ISM1 Kabel e-bus Cechy Moduł ISM1/ISM2 Wolf przy użyciu oprogramowania komputerowego Comfort Soft Pl umożliwia pełną diagnostykę systemu grzewczego obsługiwanego za pomocą regulacji Wolf. Oprogramowanie Comfort Soft umożliwia dokonywanie nastaw, diagnostykę, kontrolę stanu pracy, analizę pracy urządzeń grzewczych Wolf. Możliwa obsługa systemu grzewczego z miejsca pracy urządzenia moduł ISM2 lub zdalaczynnie za pomocą połączenia modemowego; analogowego lub GSM moduł ISM1: - przesyłanie zapamiętanych parametrów, - graficzne zobrazowanie przebiegu temperatury, - pokazanie stanu załączenia, - umożliwienie odczytu mierzonych wartości, - wysyłanie automatycznie powiadomienia o występujących usterkach poprzez SMS, - współpraca z regulatorami typu R1, R2, R3, R21 i regulatorami kotłów ściennych. W komplecie: - CD z oprogramowaniem Comfort Soft (wymagane: Windows 2000, XP, Vista), - moduł ISM1, - kabel połączeniowy e-bus, - zasilacz, - instrukcja montażu i obsługi. Wyposażenie dodatkowe Artykuł Nr art. Moduł ISM Moduł ISM

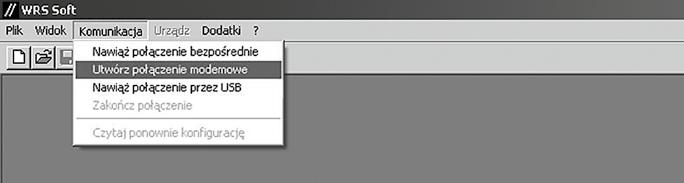

54 Moduły ISM i oprogramowanie WRS Przykładowa komunikacja z oprogramowaniem możliwa dla modułów ISM Sposób połączenia Numer tel. modemu podłączonego do WRS Numer kodu: Sposób połączenia (c.d.) Oprogramowanie w połączeniu z modemem umożliwia sprawdzenie występujących stanów awaryjnych i ich zresetowanie. Możliwa jest wizualizacja stanów pracy urządzeń oraz systemu w jakim pracują. Przykład stanów pracy urządzeń gazowe urządzenie kondensacyjne z podłączonym podgrzewaczem pojemnościowym ciepłej wody (tu nieaktywny) 260

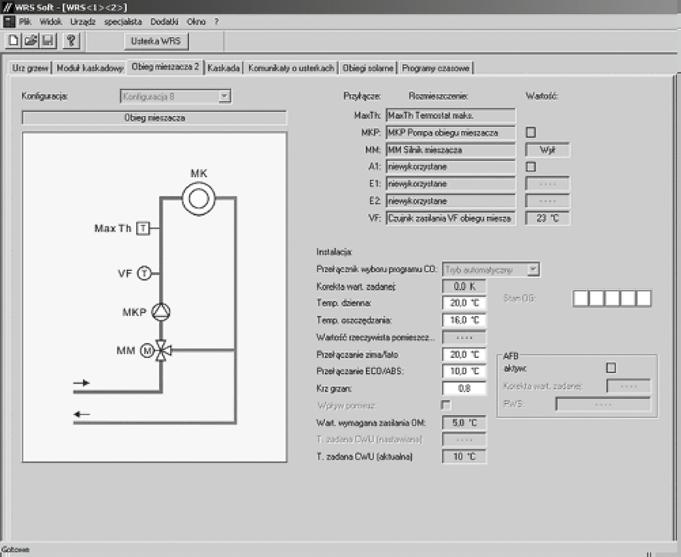

55 Moduły ISM i oprogramowanie WRS Podłączenie oprogramowania z kotłem obsługującym system grzewczy umożliwia kontrolę pracy urządzeń, sprawdzenie zadanych parametrów, sprawdzenie osiąganych parametrów (c.w.u., c.o., c.t.,). Oprogramowanie obrazuje pracę palnika, dynamikę osiągania temperatur oraz pełny raport z pracy urządzenia. Przykład kontroli pracy urządzeń obieg grzewczy z zaworem mieszającym w konfiguracji 8 Dostępne są: ustawienia i analiza pracy systemów słonecznych. Przykład jednoobiegowej instalacji solarnej 261

56 Moduły ISM i oprogramowanie WRS Dostępne są: wykresy pracy systemu, osiągane temperatury, starty palników, procent mocy palników, pełen wykres pracy systemu. Przykład wykresu generowanego przez WRS-Soft Widoczny poniżej odczyt parametrów systemu w postaci cyfrowej umożliwia przeprowadzenia pełnej analizy pracy systemu, sprawności oraz diagnostyki błędów. Możliwe jest zadanie częstotliwości wykonywania takiej analizy w zakresie od 1 sekundy do 120 godzin. Przykład parametrów w postaci cyfrowej 262

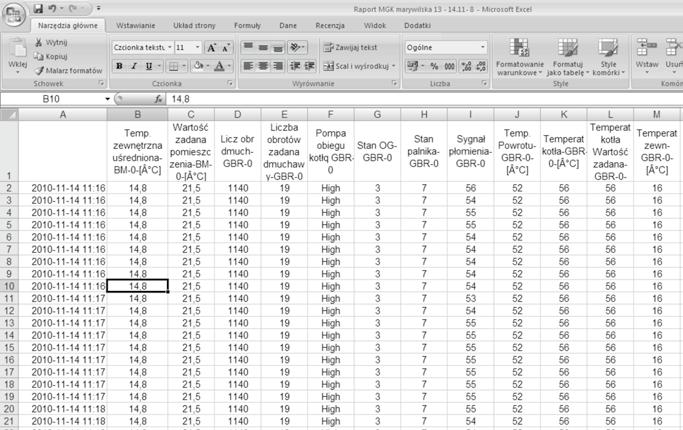

57 Moduły ISM i oprogramowanie WRS Możliwy jest eksport zapisanych danych do arkusza kalkulacyjnego (np. Excel ). Przykład danych wyeksportowanych do arkusza kalkulacyjnego Excel Oprogramowanie umożliwia zapis ustawień systemu grzewczego i po ewentualnym restarcie ponowne wczytanie zapisanych nastaw. Możliwe jest także proste programowanie temperaturowe i czasowe systemów grzewczych Przykład zastosowanych ustawień czasowych Podsumowanie podstawowych możliwości oprogramowania Wprowadzenie nastaw kotła/kotłów i współpracujących obiegów grzewczych. Zdalne sterowanie układem grzewczym. Otrzymywanie informacji o wystąpieniu awarii. Przygotowanie raportu z pracy kotła (parametry zadane, parametry osiągane), obiegów grzewczych i c.w.u. Zdalne łączenie za pomocą modemu telefonicznego. Odczyt historii występujących usterek. Reset powstałej awarii. Zmianę parametrów czasowych obiegów grzewczych i c.w.u. Zmianę parametrów serwisowych. Sterowanie i podgląd systemu solarnego. 263

58 Moduły ISM i oprogramowanie WRS Moduły ISM Połączenie LAN / WLAN - moduł intersejsu ISM7i lokalna Serwer Wolf WLAN Urzadzenie grzewcze Wolf z modułem interfejsu ISM7i DSL-Router (LAN / WLAN) LAN / WLAN LAN / WLAN LAN Moduł ISM7i - stanowi element wyposażenie niektorych urządzeń Moduł interfejsu ISM7i umożliwia zdalny dostęp do systemów grzewczych Wolf zarówno poprzez internet, jak i w sieci lokalnej za pomocą komputera lub smartfonu. Posiada identyczne możliwości jak niżej przedstawiony moduł ISM7e. lokalna Wolf- Portal-Server WLAN Moduł ISM7e Urzadzenie grzewcze Wolf DSL-Router (LAN / WLAN) LAN / WLAN ebus LAN / WLAN LAN ISM7e - Moduł interfejsu do montażu na ścianie Stosowany tam, gdzie nie występuje fabrycznie zamontowany moduł ISM7i. Wyposażenie dodatkowe Artykuł ISM7e - Moduł zewnętrzny - podłączenie systemu ogrzewania z sieciami LAN lub WLAN montaż na ścianie - zdalne sterowanie systemem grzewczym jest możliwe dzięki użyciu komputera lub urządzeń mobilnych i aplikacji Wold Smartset - zasilany przez USB Moduł interfejsu ISM7ei LAN-/ WLAN Zintegrowany interfejs LAN i WLAN Nr art
