Technologiczne rozwi¹zania dla bezpiecznego funkcjonowania

Transkrypt

1

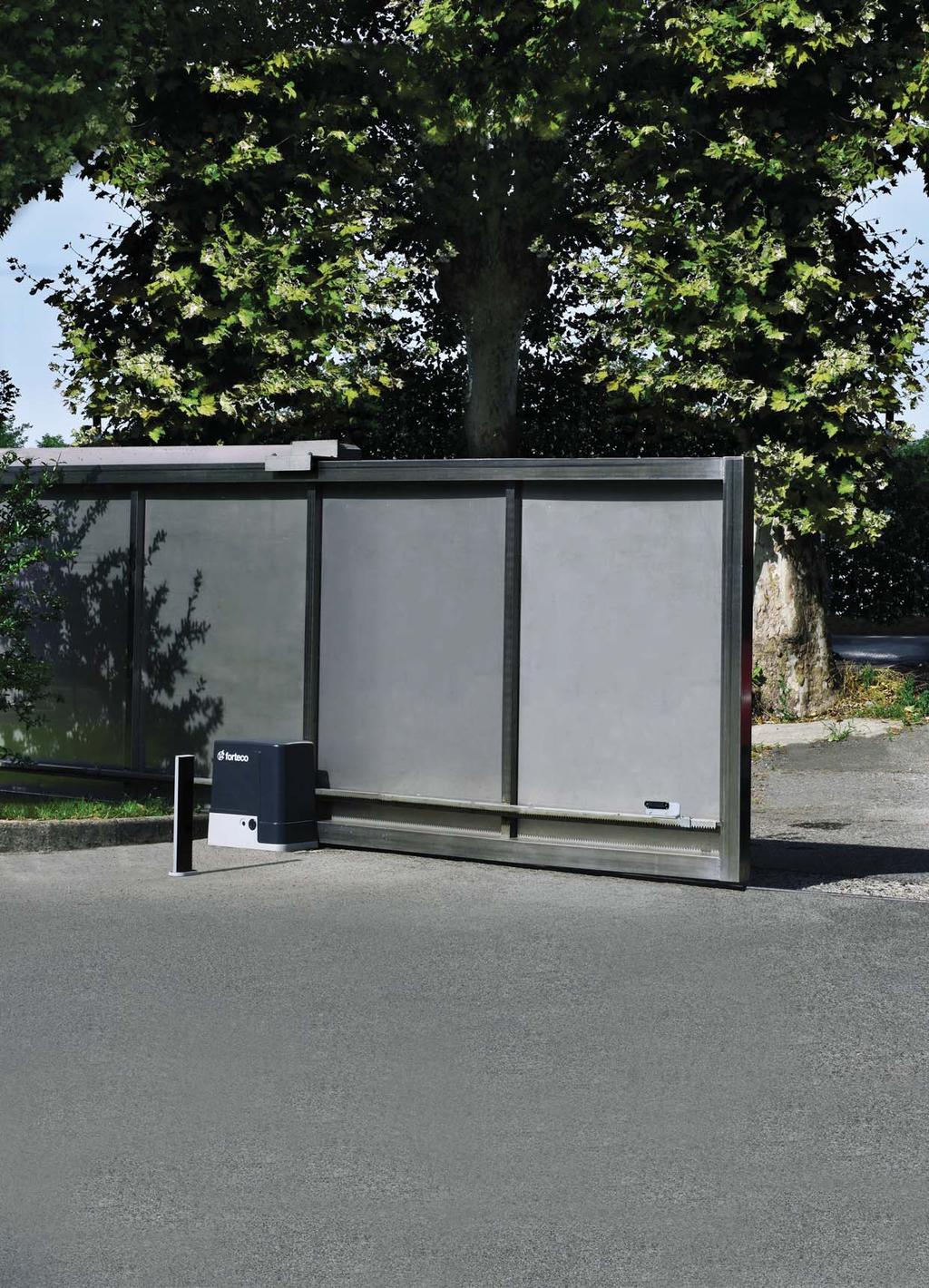

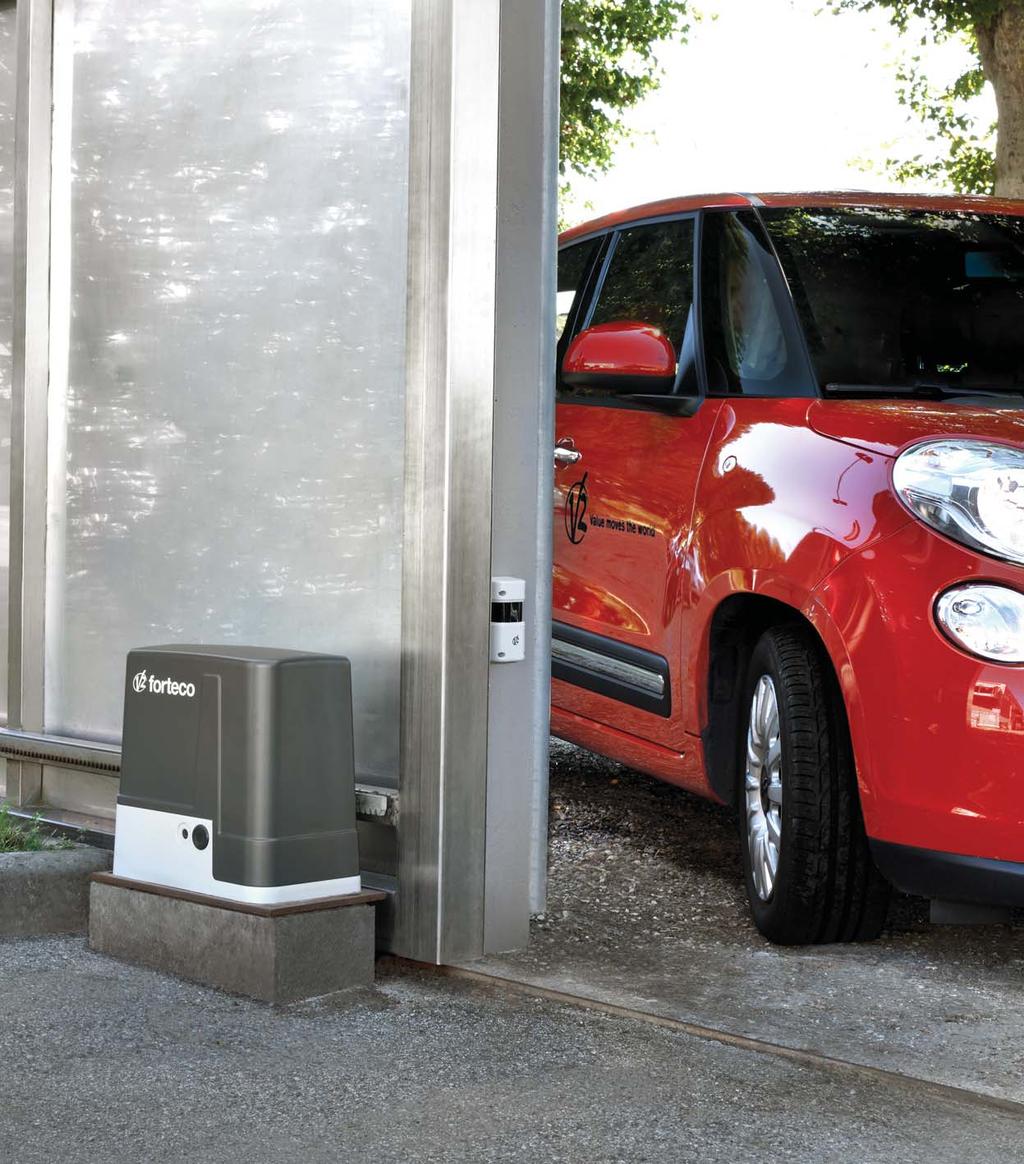

2 Technologiczne rozwi¹zania dla bezpiecznego funkcjonowania Wszystkie si³owniki V2 do bram przesuwnych pozwalaj¹ na: - Dok³adne i sta³e monitorowanie pozycji bramy za pomoc¹ enkodera - Wykrywanie przeszkód - Samodzielne zapamiêtywanie czasu otwierania i zamykania la czno w ob zaru produk w V2 oferuje szeroki asortyment automatyki do bram przesuwnych, do u ytku rezydencyjnego koñcz¹c jak i dla u ywania intensywnego, o ciê arze od 200 do kg. V2 stosuje technologiê Inverter do zastosowañ przemys³owych w przypadku motoreduktorów elektromechanicznych jak Ayros1500-I, Forteco2500-I i Hyperfor4000-I.

3 Uwaga na zu ycie energii Badania V2 zorientowane s¹ na rozwój systemów bêd¹cych w stanie zredukowa zu ycie energii oraz jej wp yw na rodowi ko Bior¹c po uwagê powy szy cel stworzyli my - I : urz¹dzenie wykorzystuj¹ce energiê s³oneczn¹, zasilaj¹ce otwieranie gara owe bez pod³¹czenia do sieci elektrycznej. wietlenie ledowe Zminiaturyzowane fotokomórki na cienne i kolumny yfrowy wybierak poprzez radio lub kabel

4

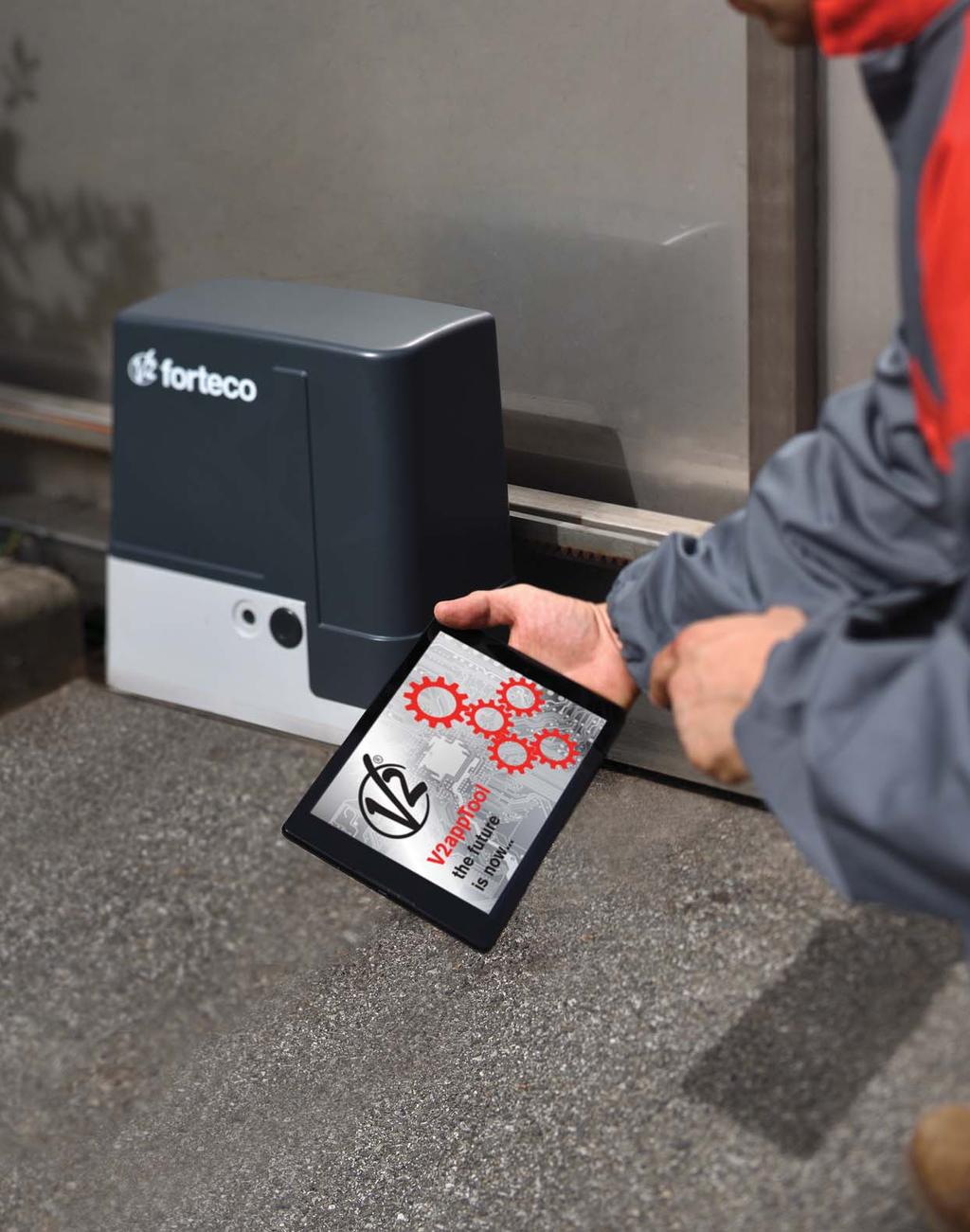

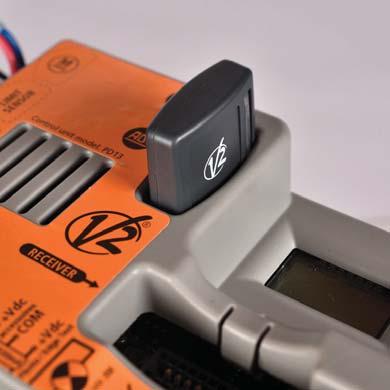

5 Komfort i wygoda Zaadresowana do techników i instalatorów V2AppTool jest aplikacj¹ zezwalaj¹c¹ na programowanie parametrów centrali steruj¹cych V2 za pomoc¹ smartphona i tabletu. V2AppTool, dostêpna dla Android i ios, wymaga jedynie instalacji modu³u bluetooth BT-01. V2AppTool the future is now... o mo esz zrobi za pomoc¹ V2AppTool o esz ustawi wszystkie parametry centrali steruj¹cej, zapisa dane domy lnie, odczyta aktualn¹ kon guracjê lub za³adowa jedn¹ z kon guracji zapisanych poprzednio. V2AppTool pozwala równie na dostêp do rejestru wydarzeñ, szybkie uaktualnienie rmware centrali steruj¹cej oraz pod³¹czenie za pomoc¹ cloud uprzednio zapisanych kon guracji. zybko zmniej zony cza oczekiwania W ofercie V2 obecne s¹ modele szybkich motoreduktorów (oznaczone symbolem Fast ), które gwarantuj¹ otwieranie i zamykanie przy zmniejszonym czasie oczekiwania. Bezpieczne funkcjonowanie V2 oferuje szeroki asortyment akcesoriów i rodków bezpieczeñstwa dla ochrony koñcowych u ytkowników przez niebezpieczeñstwem zgniecenia. warancja jako ci Produkty V2 s¹ zgodne z Dyrektywami uropejskimi i z g³ównymi standardami uznanymi na poziomie miêdzynarodowym. W laboratoriach V2 wykonuje siê skrupulatne testy na wszystkich produktach przed ich certy kacj¹ w wykwali kowanych jednostkach zewnêtrznych.

6 V2 domotics x love TYPOWA INSTALACJA NAPÊDY DO BRAM PRZESUWNYCH 5 4 A G D F B C 1 3 E 2 KOMPONENTY DODATKOWE AKCESORIA Napêd Przeka nik Modu³ odbiornika Fotokomórki O wietlenie A B C D E F G Wybierak kluczowy Fotokomórki kolumna Cyfrowy wybierak poprzez radio Krawêdzie bezpieczeñstwa Modu³ WES-ADI (zarz¹dzanie krawêdziami bezpieczeñstwa poprzez radio) Czujniki WES System ECO-LOGIC KABLE ZALECANE DO U YTKU D U O KABLA < 10 metrów od 10 do 20 metrów od 20 do 30 metrów Zasilanie 230V 3G x 1,5 mm 2 3G x 1,5 mm 2 3G x 2,5 mm 2 Zasilanie V 4G x 1,5 mm 2 4G x 1,5 mm 2 4G x 2,5 mm 2 Fotokomórki (TX) 2 x 0,5 mm 2 2 x 0,5 mm 2 2 x 0,5 mm 2 Fotokomórki (RX) 4 x 0,5 mm 2 4 x 0,5 mm 2 4 x 0,5 mm 2 Wybierak kluczowy 2 x 0,5 mm 2 2 x 0,5 mm 2 2 x 0,5 mm 2 O wietlenie 2 x 1,5 mm 2 2 x 1,5 mm 2 2 x 1,5 mm 2 Antena (zintegrowana z o wietleniem) RG174 RG174 RG174 ECO-LOGIC (box bateria) 2 x 1,5 mm ECO-LOGIC (panel) 2 x 1 mm V2 6

7 V2 domotics x love WYKAZ PRODUKTÓW NAPÊDY DO BRAM PRZESUWNYCH Elektromechaniczne do U YTKU REZYDENCYJNEGO alfariss alfariss kit ayros ayros kit forteco forteco-2200-m Elektromechaniczne do U YTKU PRZEMYS OWEGO forteco 2500-I forteco-2500-i-m hyperfor V2 7

8 V2 domotics x love POMOC W WYBORZE NAPÊDY DO BRAM PRZESUWNYCH 24V centrala cyfrowa ogranicznik magnetyczny enkoder U YTKU REZYDENCYJNEGO 230V centrala cyfrowa ogranicznik magnetyczny enkoder 230V centrala cyfrowa z inwerterem ogranicznik magnetyczny enkoder U YTKU PRZEMYS OWEGO 230V 400V centrala cyfrowa z inwerterem centrala cyfrowa ogranicznik magnetyczny ogranicznik mechaniczny ogranicznik mechaniczny enkoder V2 8

9 bramy do 200 Kg szybki napêd alfariss 200D-24V-F bramy do 300 Kg alfariss 300D-24V bramy do 500 Kg szybki napêd ayros 500D-24V-F bramy do 600 Kg ayros 600D-24V bramy do 1000 Kg ayros 1000D-24V bramy do 400 Kg ayros 400D-230V bramy do 800 Kg ayros 800D-230V bramy do 1200 Kg ayros 1200D-230V bramy do 1800 Kg forteco V bramy do 2200 Kg forteco V bramy do 2200 Kg forteco V-M bramy do 1500 Kg ayros 1500D -I forteco I bramy do 2500 Kg forteco I - M bramy do 4000 Kg hyperfor I bramy do 4000 Kg hyperfor V2 9

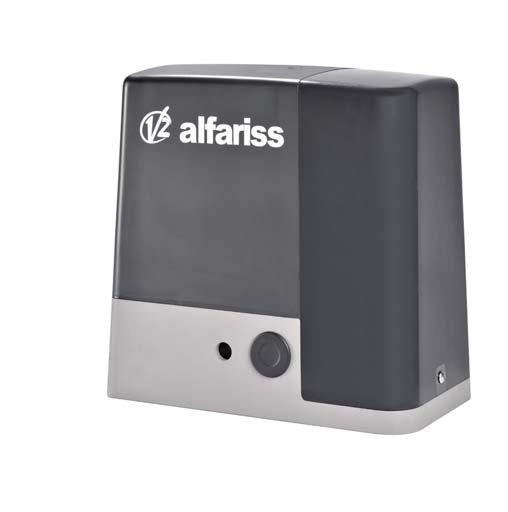

10 V2 domotics x love NAPÊDY DO BRAM PRZESUWNYCH alfariss Zintegrowana centrala cyfrowa steruj¹ca Motoreduktor elektromechaniczny jednokierunkowy 24V Do bram przesuwnych ciê ar maksymalny 300 Kg Oddzielne pomieszczenie na zapasow¹ bateriê Stop z lakierowanego aluminium PLUS Dok³adne i bezpieczne funkcjonowanie z enkoderem Wykrywanie przeszkód Programowane przyspieszenia i zwolnienia Zapamiêtywanie czasu otwierania i zamykania Funkcjonowanie w przypadku black-out za pomoc¹ zapasowej baterii B-PACK Funkcjonowanie przy pomocy energii s³onecznej w zastosowaniem systemu ECO-LOGIC Zsynchronizowane dzia³anie dwóch napêdów za pomoc¹ modu³u SYNCRO Ograniczniki magnetyczne precyzyjne i godne zaufania w czasie Ko³o zêbate ze stali 300 mm 300 mm 3 mm 155 mm 195 mm 180 mm W A CIWO CI TECHNICZNE Opis MODEL 24V bramy do 200 Kg szybki napêd ALFARISS 200D-24V-F 24V bramy do 300 Kg ALFARISS 300D-24V KOD 23B004 23B002 Maksymalny ciê ar bramy (Kg) Zasilanie (Vac - Hz) Maksymalna moc elektryczna (W) Wch³anianie przy pe³nym 230Vac (A) 0,7 0,7 Szybko bramy (m s) 0,25 (@ 100N) 0,42 (na pró no) 0,14 (@ 150N) 0,26 (na pró no) Maksymalny ci¹g (N) Cykl pracy (%) Ko³o napêdowe M4-Z16 M4-Z16 Temperatura pracy ( C) Ciê ar napêdu (Kg) 7,5 7,5 Stopieñ ochrony (IP) Maksymalny ³adunek akcesoriów zasilanych na 24 Vac (W) 7 7 V2 10

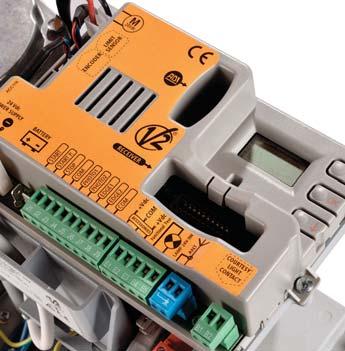

11 alfariss CENTRALA STERUJ CA Programowanie za pomoc¹ 3 przycisków i displaya ¹cznik wtykowy do modu³owego odbiornika radiowego MR2 2 wej cia dla fotokomórek z funkcj¹ auto test 2 wej cia dla krawêdzi bezpieczeñstwa mechanicznych lub rezystywnych Wyj cie dla o wietlenia 24V z opcj¹ mrugania lub bez Wyj cie dla dodatkowego o wietlenia Funkcja Energy Saving eby zredukowa do minimum zu ycie energii podczas stand by Zapamiêtywanie czasu pracy i wykrywanie przeszkód Licznik cykli dzia³ania z powiadomieniem o konieczno ci konserwacji Spowolnienie w obszarze ogranicznika Spowolnione uruchomienie (rampa rozruchu programowalna) Monitoring stanu wej za pomoc¹ displaya ¹cznik ADI do pod³¹czenia modu³ów opcjonalnych AKCESORIA 11B047 MR2 35B026 WES-ADI SYNCRO BT B-PACK Modu³ odbiornik wtykowy 433,92 MHz Dostêpny równie w wersji 868,30 MHz (kod 11B048) Modu³ ADI do radiowej kontroli urz¹dzeñ bezpieczeñstwa za pomoc¹ czujników WES Modu³y ADI do zsynchronizowanego funkcjonowania dwóch napêdów Modu³ ADI do zarz¹dzania central¹ za pomoc¹ Bluetooth i V2app Zapasowa bateria z zintegrowan¹ ³adowark¹ Dodatkowe wsporniki mocuj¹ce Nylonowa zêbatka M4-6 z³aczek L. 1m wewn¹trz wk³ad metalowy Zêbatka metalowa ocynkowana 30x8 M4 L. 1m z zestawem mocuj¹cym Zêbatka metalowa ocynkowana 30x12 M4 L. 1m z zestawem mocuj¹cym ACC009 Tabliczka monitoruj¹ca V2 11

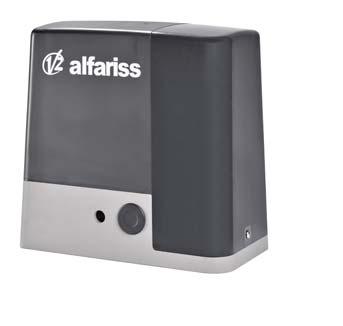

12 V2 domotics x love NAPÊDY DO BRAM PRZESUWNYCH alfariss kit Zestaw do instalacji bram przesuwnych ciê ar maksymalny 300 Kg KOMPONENTY W ZESTAWIE 2 PHOX2 Przeka nik 433,92 MHz z rolling code 3 MR2 Modu³ odbiornik wtykowy 4 SENSIVA-XS Zminiaturyzowane fotokomórki na cienne oraz kolumna 1 5 Motoreduktor elektromechaniczny jednokierunkowy 24V LUMOS-M O wietlenie ledowe 6 ACC009 Tabliczka monitoruj¹ca SCHEMAT MONTA OWY Aby dokoñczy instalacjê za pomoc¹ dodatkowych akcesoriów nale y odnie siê do typowej instalacji na pocz¹tku rozdzia³u V2 12

13 alfariss kit W A CIWO CI TECHNICZNE Opis 24V bramy do 300 Kg MODEL KOD ALFARISS 300D-24V 23B002 Maksymalny ciê ar bramy (Kg) 300 Zasilanie (Vac - Hz) Maksymalna moc elektryczna (W) 150 Wch³anianie przy pe³nym 230Vac (A) 3 Szybko bramy (m s) 0,14 (@ 150N) 0,26 (na pró no) Maksymalny ci¹g (N) 330 Cykl pracy (%) 50 Ko³o napêdowe M4-Z16 Temperatura pracy ( C) Ciê ar napêdu (Kg) 7,5 Stopieñ ochrony (IP) 44 Maksymalny ³adunek akcesoriów zasilanych na 24 Vac (W) 7 alfariss kit Pomoc w wyborze MODEL Zestaw PHOX2 MR2 SENSIVA-XS LUMOS-M ACC009 KOD Zestaw Kit Light ALFARISS300D-24V 30B007 24V 300 Kg Kit Full ALFARISS300D-24V 30B008 V2 13

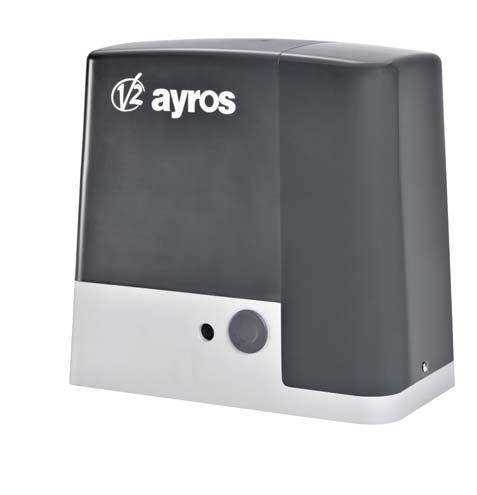

14 V2 domotics x love NAPÊDY DO BRAM PRZESUWNYCH ayros Zintegrowana centrala steruj¹ca cyfrowa Motoreduktor elektromechaniczny jednokierunkowy Do bram przesuwnych ciê ar maksymalny 1500 Kg Osobny obszar dla zapasowej baterii (wersje 24V) Dostêpny w wersjach 24V, 230V i 230V z inwerterem Stop z lakierowanego aluminium PLUS Dok³adne i bezpieczne dzia³anie z enkoderem Wykrywanie przeszkód Zapamiêtywanie czasu otwierania i zamykania Zsynchronizowane funkcjonowanie dwóch napêdów za pomoc¹ modu³u SYNCRO Ograniczniki magnetyczne precyzyjne i godne zaufania w czasie Wersje 24V: Programowane przyspieszenia i zwolnienia 334 mm 343 mm 3 mm 328 mm Funkcjonowanie w przypadku black-out za pomoc¹ dodatkowej baterii B-PACK Funkcjonowanie z u yciem baterii s³onecznych za pomoc¹ systemu ECO-LOGIC Wersja 1500-I: Napêd trójfazowy z inwerterem pilotowany przez centralê zasilan¹ 230V 226 mm 178 mm 200 mm Programowane przyspieszenia i zwolnienia W A CIWO CI TECHNICZNE Opis 24V bramy do 500 Kg szybki napêd 24V bramy do 600 Kg 24V bramy do 1000 Kg 230V bramy do 400 Kg 230V bramy do 800 Kg 230V bramy do 1200 Kg 230V (inwerter) bramy do 1500 Kg MODEL AYROS 500D-24V-F AYROS 600D-24V AYROS 1000D-24V AYROS 400D-230V AYROS 800D-230V AYROS 1200D-230V AYROS 1500D-I KOD 23C052 23C034 23C035 23C031 23C032 23C033 23C054 Maksymalny ciê ar bramy (Kg) Zasilanie (Vac - Hz) Maksymalna moc elektryczna (W) Wch³anianie przy pe³nym 230Vac (A) 2,5 2 2,5 1,7 2 2,6 5 Szybko bramy (m s) 0,25 (@ 200N) 0,4 (na pró no) 0,14 (@ 300N) 0,26 (na pró no) 0,14 (@ 450N) 0,26 (na pró no) 0,16 0,16 0,16 0,35 Maksymalny ci¹g (N) Cykl pracy (%) Ko³o napêdowe M4-Z18 M4-Z18 M4-Z18 M4-Z18 M4-Z18 M4-Z18 M4-Z18 Temperatura pracy ( C) Ciê ar napêdu (Kg) Stopieñ ochrony (IP) Maksymalny ³adunek akcesoriów na 24 Vac (W) V2 14

15 ayros CENTRALA STERUJ CA Programowanie za pomoc¹ 3 przycisków i display ¹cznik wtykowy do modu³owego odbiornika radiowego MR2 2 wej cia dla fotokomórek z funkcj¹ auto test 2 wej cia dla krawêdzi bezpieczeñstwa mechanicznych lub rezystywnych Wyj cie dla o wietlenia Zapamiêtywanie czasu otwierania i zamykania oraz wykrywanie przeszkód Licznik cykli dzia³ania z powiadomieniem o konieczno ci konserwacji Spowolnienie w obszarze ogranicznika acznik ADI do pod³¹czenia modu³ów opcjonalnych Spowolnione uruchomienie (rampa rozruchu programowalna) Wersje 24V Wyj cie dla o wietlenia 24V z opcj¹ mrugania lub bez FunkcjaEnergy Saving aby zredukowa do minimum zuzycie energii podczas stand by Wersje 230V Wyj cie dla o wietlenia 230V (zaleca siê u ywanie o wietlenia z mruganiem) Funkcja hamulca z programowaln¹ moc¹ Wersja 1500-I Szybko regulowana od 0,035 do 0,35 m s podczas biegu i zwalniania Dynamiczne zarz¹dzanie si³¹ podczas wszystkich faz cyklu otwierania zamykania AKCESORIA 11B047 MR2 35B026 WES-ADI SYNCRO BT B-PACK Modu³ odbiornik wtykowy 433,92 MHz Dostêpny równie w wersji 868,30 MHz (kod 11B048) Modu³ ADI do radiowej kontroli urz¹dzeñ bezpieczeñstwa za pomoc¹ czujników WES Modu³y ADI do zsynchronizowanego funkcjonowania dwóch napêdów Modu³ ADI do zarz¹dzania central¹ za pomoc¹ Bluetooth i V2app Zapasowa bateria z zintegrowan¹ ³adowark¹ ACC009 Dodatkowe wsporniki mocuj¹ce Nylonowa zêbatka M4-6 z³aczek L. 1m wewn¹trz wk³ad metalowy Zêbatka metalowa ocynkowana 30x8 M4 L. 1m z zestawem mocuj¹cym Zêbatka metalowa ocynkowana 30x12 M4 L. 1m z zestawem mocuj¹cym Tabliczka monitoruj¹ca V2 15

16 V2 domotics x love NAPÊDY DO BRAM PRZESUWNYCH ayros kit Zestaw do instalacji bram przesuwnych ciê ar maksymalny 1000 Kg Dostêpne z napêdami 24V i 230V KOMPONENTY W ZESTAWIE 2 PHOX2 Przeka nik 433,92 MHz z rolling code 3 MR2 Modu³ odbiornik wtykowy 4 SENSIVA-XS Zminiaturyzowane fotokomórki na cienne oraz kolumna 1 5 Motoreduktor elektromechaniczny jednokierunkowy LUMOS-M O wietlenie ledowe 6 ACC009 Tabliczka monitoruj¹ca SCHEMAT MONTA OWY Aby dokoñczy instalacjê za pomoc¹ dodatkowych akcesoriów nale y odnie siê do typowej instalacji na pocz¹tku rozdzia³u V2 16

17 ayros kit W A CIWO CI TECHNICZNE Opis 24V bramy do 600 Kg 24V bramy do 1000 Kg 230V bramy do 400 Kg 230V bramy do 800 Kg MODEL AYROS 600D-24V AYROS 1000D-24V AYROS 400D-230V AYROS 800D-230V KOD 23C034 23C035 23C031 23C032 Maksymalny ciê ar bramy (Kg) Zasilanie (Vac - Hz) Maksymalna moc elektryczna (W) Wch³anianie przy pe³nym 230Vac (A) 2 2,5 1,7 2 Szybko bramy (m s) 0,14 (@ 300N) 0,26 (na pró no) 0,14 (@ 450N) 0,26 (na pró no) 0,16 0,16 Maksymalny ci¹g (N) Cykl pracy (%) Ko³o napêdowe M4-Z18 M4-Z18 M4-Z18 M4-Z18 Temperatura pracy ( C) Ciê ar napêdu (Kg) Stopieñ ochrony (IP) Maksymalny ³adunek akcesoriów na 24 Vac (W) ayros kit Pomoc w wyborze 24V 230V 600 Kg 1000 Kg 400 Kg 800 Kg MODEL Zestaw PHOX2 MR2 SENSIVA-XS LUMOS-M ACC009 KOD Zestaw Kit Light AYROS600D-24V 30C072 Kit Full AYROS600D-24V 30C073 Kit Light AYROS1000D-24V 30C074 Kit Full AYROS1000D-24V 30C075 Kit Light AYROS400D-230V 30C076 Kit Full AYROS400D-230V 30C077 Kit Light AYROS800D-230V 30C078 Kit Full AYROS800D-230V 30C Kg Kit Light AYROS1200D-230V 30C104 Kit Full AYROS1200D-230V 30C105 V2 17

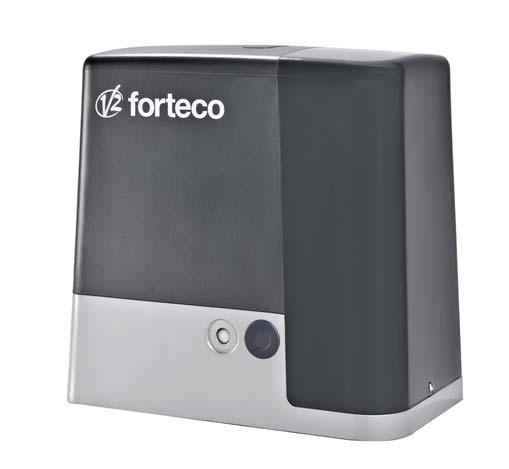

18 V2 domotics x love NAPÊDY DO BRAM PRZESUWNYCH forteco Zintegrowana centrala steruj¹ca cyfrowa Motoreduktor elektromechaniczny jednokierunkowy 230V Do bram przesuwnych ciê ar maksymalny 2500 Kg Wentylator ch³odz¹cy Stop lakierowanego aluminium PLUS Dok³adne i bezpieczne dzia³anie z enkoderem Wykrywanie przeszkód Zapamietywanie czasu otwierania i zamykania Zsynchronizowane funkcjonowanie dwóch napêdów za pomoc¹ modu³u SYNCRO Ograniczniki magnetyczne precyzyjne i godne zaufania w czasie Mo liwo zamontowania ko³a zêbatego M6 380 mm 377 mm Wersja 2500-I: Napêd trójfazowy z inwerterem pilotowany przez centralê zasilan¹ 230V Programowane przyspieszenia i zwolnienia 250 mm 285 mm W A CIWO CI TECHNICZNE Opis 230V bramy do 1800 Kg 230V bramy do 2200 Kg 230V (inwerter) bramy do 2500 Kg MODEL FORTECO V FORTECO V FORTECO 2500-I KOD 23E014 23E015 23E011 Maksymalny ciê ar bramy (Kg) Zasilanie (Vac - Hz) Maksymalna moc elektryczna (W) Wch³anianie przy pe³nym 230Vac (A) 3,2 4 3,7 Szybko bramy (m s) 0,16 0,16 0,035-0,26 Maksymalny ci¹g (N) Cykl pracy (%) Ko³o napêdowe M4-Z18 M4-Z18 M4-Z18 Temperatura pracy ( C) Ciê ar napêdu (Kg) Stopieñ ochrony (IP) Maksymalny ³adunek akcesoriów na 24 Vac (W) V2 18

19 forteco CENTRALA STERUJ CA Programowanie za pomoc¹ 3 przycisków i display ¹cznik wtykowy do modu³owego odbiornika radiowego MR2 2 wej cia dla fotokomórek z funkcj¹ auto test 2 wej cia dla krawêdzi bezpieczeñstwa mechanicznych lub rezystywnych Wyj cie dla o wietlenia (zaleca siê u ywanie o wietlenia z mruganiem) Wyj cie dla dodatkowego o wietlenia Zapamiêtywanie czasu otwierania i zamykania oraz wykrywanie przeszkód Licznik cykli dzia³ania z powiadomieniem o konieczno ci konserwacji Spowolnienie w obszarze ogranicznika Soft start (rampa rozruchu programowalna) Funkcja hamulca z programowaln¹ moc¹ ¹cznik ADI do pod³¹czenia opcjonalnych modu³ów Wersja 2500-I Regulowana szybko od 0,035 do 0,26 m s podczas biegu i zwalniania Dynamiczne zarz¹dzanie si³¹ podczas wszystkich faz cyklu otwierania zamykania AKCESORIA 11B047 MR2 Modu³ odbiornik wtykowy 433,92 MHz Dostêpny równie w wersji 868,30 MHz (kod 11B048) 35B026 WES-ADI Modu³ ADI do radiowej kontroli urz¹dzeñ bezpieczeñstwa za pomoc¹ czujników WES SYNCRO BT01 Modu³y ADI do zsynchronizowanego funkcjonowania dwóch napêdów Modu³ ADI do zarz¹dzania central¹ za pomoc¹ Bluetooth i V2app MM017B ACC009 Zêbatka metalowa ocynkowana 30x12 M4 L. 1m z zestawem mocuj¹cym Zêbatka metalowa ocynkowana M4 22x22 L. 1m Zêbatka metalowa ocynkowana M6 30x30 L. 1m Ko³o zêbate M6 do zêbatki Tabliczka monitoruj¹ca V2 19

20 V2 domotics x love NAPÊDY DO BRAM PRZESUWNYCH forteco-m Zintegrowana centrala steruj¹ca cyfrowa Motoreduktor elektromechaniczny jednokierunkowy 230V Cover z aluminium Do bram przesuwnych ciê ar maksymalny 2500 Kg Wentylator ch³odz¹cy Cover z aluminium Stop lakierowanego aluminium PLUS Dok³adne i bezpieczne dzia³anie z enkoderem Wykrywanie przeszkód Zapamietywanie czasu otwierania i zamykania Zsynchronizowane funkcjonowanie dwóch napêdów za pomoc¹ modu³u SYNCRO Ograniczniki magnetyczne precyzyjne i godne zaufania w czasie Mo liwo zamontowania ko³a zêbatego M6 Wersja 2500-I: Napêd trójfazowy z inwerterem pilotowany przez centralê zasilan¹ 230V Programowane przyspieszenia i zwolnienia 380 mm 250 mm 377 mm 285 mm W A CIWO CI TECHNICZNE Opis 230V bramy do 2200 Kg Cover z aluminium 230V (inwerter) bramy do 2500 Kg Cover z aluminium MODEL FORTECO V-M FORTECO 2500-I-M KOD 23E021 23E022 Maksymalny ciê ar bramy (Kg) Zasilanie (Vac - Hz) Maksymalna moc elektryczna (W) Wch³anianie przy pe³nym 230Vac (A) 4 3,7 Szybko bramy (m s) 0,16 0,035-0,26 Maksymalny ci¹g (N) Cykl pracy (%) Ko³o napêdowe M4-Z18 M4-Z18 Temperatura pracy ( C) Ciê ar napêdu (Kg) Stopieñ ochrony (IP) Maksymalny ³adunek akcesoriów na 24 Vac (W) V2 20

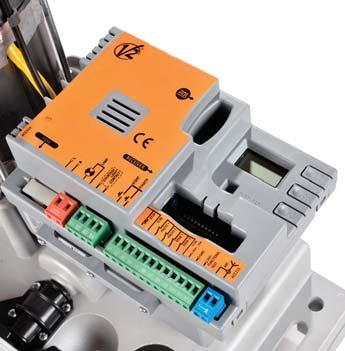

21 forteco-m CENTRALA STERUJ CA Programowanie za pomoc¹ 3 przycisków i display ¹cznik wtykowy do modu³owego odbiornika radiowego MR2 2 wej cia dla fotokomórek z funkcj¹ auto test 2 wej cia dla krawêdzi bezpieczeñstwa mechanicznych lub rezystywnych Wyj cie dla o wietlenia (zaleca siê u ywanie o wietlenia z mruganiem) Wyj cie dla dodatkowego o wietlenia Zapamiêtywanie czasu otwierania i zamykania oraz wykrywanie przeszkód Licznik cykli dzia³ania z powiadomieniem o konieczno ci konserwacji Spowolnienie w obszarze ogranicznika Soft start (rampa rozruchu programowalna) Funkcja hamulca z programowaln¹ moc¹ ¹cznik ADI do pod³¹czenia opcjonalnych modu³ów Wersja 2500-I Regulowana szybko od 0,035 do 0,26 m s podczas biegu i zwalniania Dynamiczne zarz¹dzanie si³¹ podczas wszystkich faz cyklu otwierania zamykania AKCESORIA 11B047 MR2 35B026 WES-ADI SYNCRO BT01 Modu³ odbiornik wtykowy 433,92 MHz Dostêpny równie w wersji 868,30 MHz (kod 11B048) Modu³ ADI do radiowej kontroli urz¹dzeñ bezpieczeñstwa za pomoc¹ czujników WES Modu³y ADI do zsynchronizowanego funkcjonowania dwóch napêdów Modu³ ADI do zarz¹dzania central¹ za pomoc¹ Bluetooth i V2app Zêbatka metalowa ocynkowana 30x12 M4 L. 1m z zestawem mocuj¹cym Zêbatka metalowa ocynkowana M4 22x22 L. 1m Zêbatka metalowa ocynkowana M6 30x30 L. 1m MM017B Ko³o zêbate M6 do zêbatki ACC009 Tabliczka monitoruj¹ca V2 21

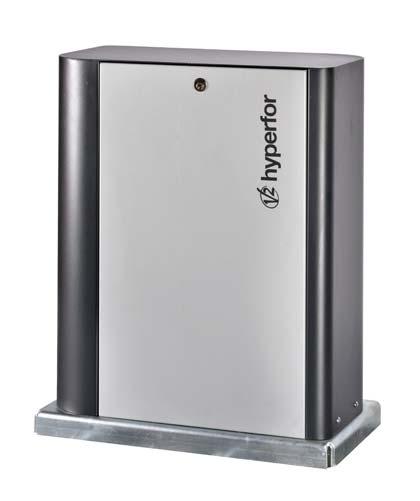

22 V2 domotics x love NAPÊDY DO BRAM PRZESUWNYCH hyperfor Zintegrowana centrala steruj¹ca cyfrowa Motoreduktor elektromechaniczny jednokierunkowy Do bram przesuwnych ciê ar maksymalny 4000 Kg Obudowa z ocynkowanej i polakierowanej blachy Dostêpny w wersjach 230V trójfazowy z inwerterem i 400V trójfazowy PLUS 565 mm Intensywne funkcjonowanie równie w przypadku bram o du ych rozmiarach Wykrywanie przeszkód Zapamiêtywanie czasu pracy Zsynchronizowane funkcjonowanie dwóch napêdów za pomoc¹ modu³u SYNCRO Mo liwo regulacji si³y reduktora Ogranicznik elektromechaniczny przemys³owy i ko³o zêbate M6 Wersja 230V z inwerterem: Napêd trójfazowy z inwerterem pilotowany przez centralê zasilan¹ 230V Programowane przyspieszenia i zwolnienia 629 mm 290 mm 323 mm W A CIWO CI TECHNICZNE Opis 230V trójfazowy z inwerterem bramy do 4000 Kg 400V trójfazowy bramy do 4000 Kg MODEL HYPERFOR 4000-I HYPERFOR 4000 KOD 23F003 23F004 Maksymalny ciê ar bramy(kg) Zasilanie (Vac - Hz) / 50 Maksymalna moc elektryczna (W) Moc nominalna mechaniczna (W-HP) Wch³anianie z pe³nym ³adunkiem (A) 5 2 Szybko bramy(m s) 0,016 0,32 0,16 Maksymalny ci¹g (N) Cykl ³adunek50% (%) Ko³o zêbate M6-Z15 M6-Z15 Temperatura ( C) Ciê ar bramy (Kg) Stopieñ ochrony (IP) Maksymalny ³adunek akcesoriów zasilanych 24 Vac (W) V2 22

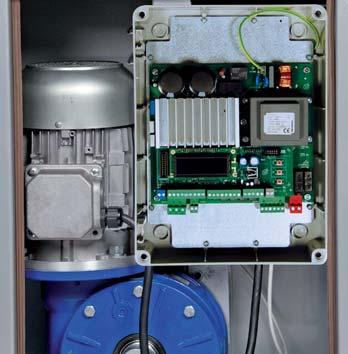

23 hyperfor CENTRALA STERUJ CA Programowanie za pomoc¹ 3 przycisków i display Opcje programowania w wielu jêzykach za pomoc¹ displaya graficznego 122x32 pixel ¹cznik wtykowy dla odbiornika radio modu³owegomr2 2 wej cia dla fotokomórek z funkcj¹ auto test 2 wej cia dla krawêdzi bezpieczeñstwa mechanicznych i rezystywnych Wyj cie o wietlenia230v (zaleca siê u ywanie o wietlenia z mruganiem) Trzy wyj cia dla przeka ników programowalnych jak wiat³a, zamek elektryczny, oznakowanie wietlne, hamulec elektryczny lub test dzia³ania 12Vdc Zapamiêtywanie czasu pracy i wykrywanie przeszkód Licznik cykli dzia³ania z powiadomieniem o konieczno ci konserwacji ¹cznik ADI do pod³¹czenia modu³ów opcjonalnych Wersja 230V z INWERTEREM Szybko regulowana od 0,035 do 0,26 m s podczas biegu i zwalniania Dynamiczne zarz¹dzanie si³¹ podczas wszystkich faz cyklu otwierania zamykania AKCESORIA 11B047 MR2 35B026 WES-ADI SYNCRO Modu³ odbiornik wtykowy 433,92 MHz Dostêpny równie w wersji 868,30 MHz (kod 11B048) Modu³ ADI do radiowej kontroli urz¹dzeñ bezpieczeñstwa za pomoc¹ czujników WES Modu³y ADI do zsynchronizowanego funkcjonowania dwóch napêdów BT01 Modu³ ADI do zarz¹dzania central¹ za pomoc¹ Bluetooth i V2app Zêbatka metalowa ocynkowana M6 30x30 L. 1m ACC009 Tabliczka monitoruj¹ca V2 23

24 SYMBOLE Napiêcie zasilania centrali steruj¹cej Napiêcie zasilania napêdu Zintegrowany inwerter Zintegrowany odbiornik ¹cznik do odbiornika modu³owego Wyj cie dla o wietlenia bez mrugania Wyj cie dla o wietlenia z mruganiem Interfejs do pod³¹czenia modu³ów ADI Centrala przeygotowana do funkcjonowania z dodatkow¹ opcj¹ WES Centrala przygotowana do pod³¹czenia modu³u WES-ADI Centrala przygotowana do pod³¹czenia modu³u SYNCRO Centrala przygotowana do funkcjonowania z modu³em zapasowej baterii Kompatybilny z systemem ECO-LOGIC Centrala dostosowana do podl¹czenia modu³u Bluetooth oraz zarz¹dzanie za pomoc¹ aplikacji V2app

25 V2 25

26 V2 26
