1 Kamera USB 2.0 CVUI1008XSC Spis treêci Kamera USB 2.0 CVUI1008XSC 2 Podstawowe dane techniczne kamery CVUI1008XSC 2 Dane techniczne CVUI1008XSC: 3 Dane techniczne przetworników 3 Wskazówki dotyczàce zastosowaƒ kamery UI1008XS 5

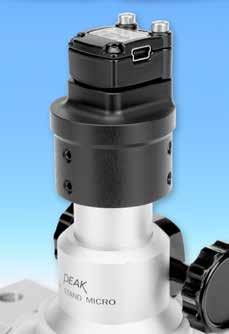

2 Kamera USB 2.0 CVUI1008XSC Bardzo mała konstrukcja, ale doskonałe obrazy Kamera USB 2.0 CV1008XS o obj toêci mniejszej ni 1 cal szeêcienny jest pełna inteligentnych funkcji. W wyjàtkowo małej obudowie zmieêcił się nowoczesny sensor CMOS wraz ze zintegrowanà optykà autofokus, a tak e miejsce na DSP. Kamera oferuje szereg funkcji, znanych po cz Êci z obszaru elektroniki u ytkowej. Dzi ki kamerze USB CV1008XS wiele z tych cech wydajnoêciowych jest dost pnych tak e w profesjonalnej kamerze USB, z mo liwoêcià zawarcia ich we własnych aplikacjach dzi ki odpowiednim zestawom programistycznych SDK. Podstawowe dane techniczne kamery CVUI1008XSC USB 2.0 8megapikselowy przetwornik CMOS 3280 x 2464 w trybie zdj ç 1280 x 720 z cz stotliwoêcià 15 obrazów/s Wbudowany układ optyczny z automatycznym ogniskowaniem Elektroniczna stabilizacja obrazu Automatyczna regulacja obrazu KompatybilnoÊç elektromagnetyczna: CE klasa B, FCC klasa B Zakresem zastosowaƒ tej niezwykle małej kamery USB w technice pomiarowokontrolnej jest połàczenie z pomiarowymi szkłami powi kszajàcymi, mikroskopami i mikroskopami pomiarowymi. Tam, gdzie dotàd w mikroskopach przenoênych były stosowane aparaty cyfrowe, na przykład serii PEAK, znacznie zostaje ułatwione u ytkowanie, transport i zapis obrazu, transport i zapis obrazu. Widok skali w okularach jest równie wyraêny i ostry, jak samego obrazu. Przy zastosowaniu stereomikroskopów, dzi ki optyce wbudowanej w kamerze USB, mo na zrezygnowaç z przejêciówki do okularu. Pozwala to z jednej strony uniknàç start czasu na wyjmowanie okularu, z drugiej zaê zapobiec niebezpieczeƒstwu zabrudzenia tubusu i okularu. Wraz z kamerà USB dostarczane jest oryginalne oprogramowanie sterownika (w j zyku angielskim). Alternatywnie można z tà kamerà zastosowaç oprogramowanie Metric BE. Zastosowanie z oprogramowaniem Metric BE jest wygodniejsze do szybkiego zastosowania. Do poszczególnych kombinacji dost pna jest bogata oferta przejêciówek. Cz Êciowo łàczone sà ró ne Êrednice mikroskopów lub szkieł powi kszająàcych z przejêciówkami. Niewielka konstrukcja kamery oraz specjalne oêwietlenie pierêcieniowe LED wbudowane w przejêciówk umo liwiajà ponadto zastosowanie systemu jako zamiennika endoskopu, na przykład przy budowie zbiorników. W ka dej chwili mo emy zaoferowaç przejêciówki specjalne po podaniu odpowiednich wymiarów.

3 Nr katalogowy Opis CVUI1008XSC Kamera USB 2.0 z oprogramowaniem sterownika 650,00 J ADPXSC PrzejÊciówka do kamery USB ,00 J Metric BE Oprogramowanie do prezentacji i zapisywania 250,00 J Cena bez VAT. Dostawa: Z opakowaniem, koszty transportu patrz PłatnoÊç: dni netto Dane techniczne CVUI1008XSC: Dane techniczne przetworników Typ przetwornika CMOS Technologia migawki Elektroniczna migawka ze skanowaniem Charakterystyka Liniowa Metoda skanowania Skanowanie progresywne Klasa rozdzielczoêci HD ready RozdzielczoÊç Tryb obrazu na ywo:: 1280 x 720 pikseli (0.92 megapikseli) Wyzwalanie programowe: 3264 x 2448 pikseli (8 megapikseli) Stosunek boków obrazu 4:3 Gł bokoêç bitowa 8 bitów Klasa przetwornika optycznego 1/3 cala Powierzchnia Êwiatłoczuła dokładnie 4.59 mm x 3.45 mm Przekàtna przetwornika optycznego dokładnie 5.74 mm (1/2.79 cala) Rozmiar piksela 1.4 µm, kwadratowy Oznaczenie przetwornika monochromatycznego Oznaczenie przetwornika kolorowego Sony MCB1172 Cechy szczególne Wbudowany obiektyw z automatycznym ogniskowaniem Elektroniczna stabilizacja obrazu Funkcja rozpoznawania twarzy Układowe obliczanie kolorów (format YCbCr) Wewnàtrzukładowa regulacja oêwietlenia (AES), równowa enia bieli (AWB) i wzmocnienia (AGC) przez przetwornik Optyka Ogniskowa (równowa na z 35 mm) 4,56 mm (35 mm) Kàt obrazu w poziomie / w pionie ok. 53 / 41 Liczba przysłony (F) 1 : 2.8 OstroÊç Silnik liniowy: ogniskowanie automatyczne / r czne przez oprogramowanie Zakres ogniskowania 100 mm ~ nieskoƒczonoêç Wzmocnienie Model kolorów (zespolony / RGB) 2x/ Dodatkowe wzmocnienie analogowe Charakterystyka czasowa kamery Zakres taktowania pikseli MHz 16 / 32 *1) Liczba obrazów na sekund (tryb Freerun) 1 SzerokoÊç kroku dla liczby obrazów na sekund (tryb Freerun) 0.5

4 AOI/Binning/Subsampling *2) WielkoÊci obrazu (tryb Freerun) 1280 x 720 (HD 720p) 960 x x 480 (WVGA) 640 x 480 (VGA) 640 x x x 288 (CIF) 288 x x x 320 WielkoÊci obrazu (tryb z wyzwalaniem programowym) 3264 x 2448 (8 MP) 3264 x 2176 (7 MP 3 : 2) 3264 x 1836 (6 MP 16 : 9) 2592 x 1944 (5 MP) 2048 x 1536 (3 MP) 1920 x 1080 (HD 1080p) 1632 x x 1200 (2 MP) 1280 x 960 (1.2 MP) 1280 x 720 (HD 720p) 960 x x 480 (WVGA) 640 x 480 (VGA) 640 x x x 288 (CIF) 288 x x x 320 Liczba obrazów na sekund HD 720p (1280 x 720 Pixels) 15 Liczba obrazów na sekund WVAG (960 x 480 Pixels) Liczba obrazów na sekund WVGA (800 x 480 Pixels) Liczba obrazów na sekund VGA (640 x 480 Pixels) Liczba obrazów na sekund CIF (352 x 288 Pixels) Wyzwalanie układowe Tryb Pobór mocy W *1) *2) *3) ok. 1 W *3) Taktowanie pikseli jest wybierane automatycznie i nie mo na go zmieniaç. Ze wzgl du na transmisj w formacie YCbCr na jeden takt piksela przesyłane sà dwa bajty danych. Kamera USB ueye XS nie obsługuje dowolnego wyboru wycinka obrazu. Kamera ustawia wybrany format obrazu za pomocà wewn trznych funkcji AOI, Binning/Subsampling lub skalowania tak, aby uzyskaç mo liwie najwy szà jakoêç obrazu. Pobór mocy zale y od trybu pracy i poło enia ogniskowania.

5 Wskazówki dotyczàce zastosowaƒ kamery UI1008XS Monta i u ytkowanie Zaleca si, aby przy dłu szych przerwach w korzystaniu z kamery przełàczaç jà w tryb gotowoêci (standby). Ze wzgl du na własne wytwarzanie ciepła przez kamer USB ueye XS, zakres dopuszczalnych temperatur Êrodowiska eksploatacyjnego jest dla niej mniejszy, ni w przypadku innych modeli kamer ueye. Zaleca si montowanie obudowy kamery w mocowaniu umo liwiajàcym przewodzenie ciepła. Pobór mocy zale y od trybu pracy i poło enia ogniskowania. Pobór pràdu przez kamer jest najni szy w poło eniu nieskoƒczonoêç. Wbudowany układ optyczny jest niewra liwy na wstrzàsy w kierunku zgodnym z osià optycznà, jeêli ogniskowanie nie jest ustawione na minimum lub nieskoƒczonoêç. Parametry kamery Pełna dost pnoêç przetwornika jest dost pna tylko w trybie obrazów pojedynczych z wyzwalaniem programowym. Taktowanie pikseli jest wybierane automatycznie i nie mo na go zmieniaç. Cz stotliwoêç taktowania wynosi 32 MHz przy pełnej rozdzielczoêci (1280 x 720 pikseli) oraz 16 MHz przy ni szych rozdzielczoêciach. Ze wzgl du na transmisj w formacie YCbCr, na jeden takt piksela przesyłane sà dwa bajty danych. JeÊli kamera nie ma do dyspozycji dostatecznej szerokoêci pasma w magistrali USB, mo e dochodziç do cz stych bł dów transmisji ( Transfer Failed ). W takim przypadku nale y zmniejszyç rozdzielczoêç kamery lub wybraç wydajniejsze połàczenie USB. Kamera przesyła dane obrazu wyłàcznie w formacie YCbCr. Z tego powodu format danych nieprzetworzonych Bayer nie jest obsługiwany. Obcià enie procesora jest przy prezentacji obrazu w trybie Direct3D ni sze, ni w trybie mapy bitowej (DIB). Czas naświetlania mo na zmieniaç tylko w trybie pracy swobodnej (Freerun). Tryb wyzwalania programowego: ciàgły tryb wyzwalania nie jest obsługiwany. Wywołanie funkcji z u yciem pomocà parametru IS_DONT_WAIT nie jest mo liwe. Jako parametr nale y stosowaç IS_WAIT. Kamera nie jest przeznaczona do pracy w trybie z lampà błyskowà. W przypadku u ytkowania kamery z zewn trznà lampà błyskowà nale y pami taç o tym, e przy włàczeniu oêwietlenia nast puje automatyczna regulacja jaskrawoêci. Zaleca si krótko zaczekaç z zarejestrowaniem obrazu, a regulacja zostanie zakoƒczona. Pozostałe wskazówki dotyczàce właêciwoêci kamery W wyniku stosowania soczewek miniaturowych, przetwornik wykazuje przebarwienia na obrazie. Sà one czerwonawe w kierunku Êrodka i zielonkawe w kierunku brzegu obrazu. Wewnàtrz kamery nast puje zawsze przetwarzanie danych obrazu w celu zwi kszenia ostroêci, przez co przy przetwarzaniu obrazu z wyró nieniem kraw dzi (np. optyczne rozpoznawanie znaków, OCR) mogà pojawiç si niedokładnoêci. Dane obrazu sà ka dorazowo przetwarzane wewnàtrz kamery z zastosowaniem filtru szumów, przez co mo e dojêç do utraty drobnych szczegółów W wyniku przetwarzania obrazu wewnàtrz kamery, w zale noêci od rozdzielczoêci i trybu pracy, powstaje opó nienie wynoszàce w przybli eniu 2 obrazy pomi dzy zarejestrowaniem a przesłaniem do komputera. W przypadku korzystania z wewn trznej stabilizacji obrazu cz Êç pola obrazu jest wykorzystywana jako rezerwa do kompensacji ruchu. Widoczne pole obrazu zmniejsza si przez to o ok. 10%.
