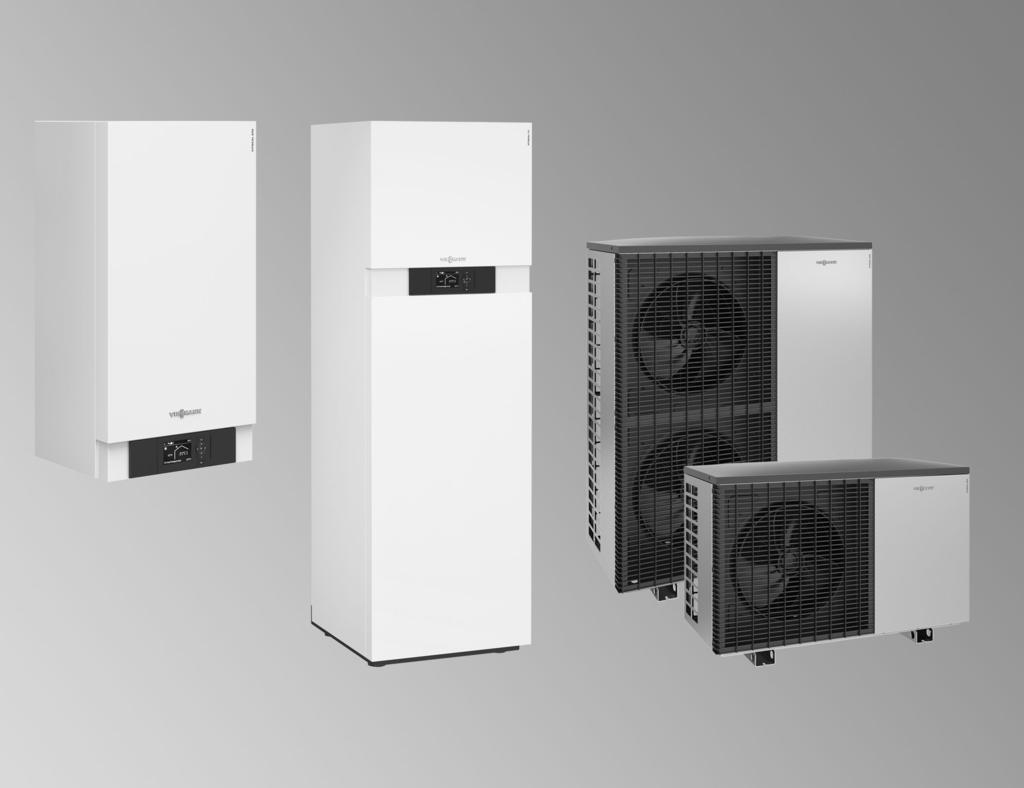

1 VIESMANN VITOCAL Kompaktowe pompy ciepła powietrze/woda, wersja Split 2,6 do 7,0 kw Wytyczne projektowe VITOCAL 200-S Typ AWB/AWB-M 201.D Pompa ciepła powietrze/woda z napędem elektrycznym w wersji Split z modułem zewnętrznym i wewnętrznym Do ogrzewania pomieszczeń i podgrzewu ciepłej wody użytkowej w instalacjach grzewczych Moduł wewnętrzny z regulatorem pomp ciepła Vitotronic 200, wysoce wydajna pompa obiegowa do obiegu wtórnego, 3- drogowy zawór przełączny i armatura zabezpieczająca Typ AWB-E-AC/AWB-M-E-AC 201.D Wyposażenie jak w przypadku AWB/AWB-M 201.D, dodatkowo funkcja chłodzenia active cooling. Z wbudowanym przepływowym podgrzewaczem wody grzewczej 5/2017 VITOCAL 222-S Typ AWBT/AWBT-M 221.C Kompaktowa pompa ciepła w wersji Split z modułem zewnętrznym i wewnętrznym. Do ogrzewania pomieszczeń i podgrzewu ciepłej wody użytkowej w instalacjach grzewczych Moduł wewnętrzny z wbudowanym pojemnościowym podgrzewaczem wody o pojemności 210 l Typ AWBT-E/AWBT-M-E 221.C Wyposażenie jak w przypadku typu AWBT/AWBT-M 221.C, dodatkowo z wbudowanym przepływowym podgrzewaczem wody grzewczej Typ AWBT-E-AC/AWBT-M-E-AC 221.C Wyposażenie jak w przypadku typu AWBT-E/ AWBT-M-E 221.C, dodatkowo funkcja chłodzenia active cooling.

2 Spis treści Spis treści 1. Nazewnictwo typów produktów Vitocal 200-S 2. 1 Opis wyrobu... 7 Zalety... 7 Stan fabryczny... Zestawienie typów Dane techniczne... 9 Dane techniczne... 9 Wymiary Granice zastosowania zgodnie z EN Vitocal 222-S 3. 1 Opis wyrobu Zalety Stan fabryczny Zestawienie typów Dane techniczne... 1 Dane techniczne... 1 Wymiary Granice zastosowania zgodnie z EN Moduły zewnętrzne 4. 1 Moduł zewnętrzny, typy od 201.D04 do 201.D0 oraz od 221.C04 do 221.C0, 230 V~ Opis Wymiary Moduł zewnętrzny, typy od 201.D10 do 201.D16 oraz od 221.C10 do 221.C16, 230 V~ i 400 V~... 2 Opis... 2 Wymiary Charakterystyki 5. 1 Wykresy mocy modułu zewnętrznego, typy 201.D04 i 221.C04, 230 V~ Ogrzewanie Chłodzenie Wykresy mocy modułu zewnętrznego, typy 201.D06 i 221.C06, 230 V~ Ogrzewanie Chłodzenie Wykresy mocy modułu zewnętrznego, typy 201.D0 i 221.C0, 230 V~ Ogrzewanie Chłodzenie Wykresy mocy modułu zewnętrznego, typy 201.D10 i 221.C10, 230 V~ Ogrzewanie Chłodzenie Wykresy mocy modułu zewnętrznego, typy 201.D10 i 221.C10, 400 V~... 3 Ogrzewanie... 3 Chłodzenie Wykresy mocy modułu zewnętrznego, typy 201.D13 i 221.C13, 230 V~ Ogrzewanie Chłodzenie Wykresy mocy modułu zewnętrznego, typy 201.D13 i 221.C13, 400 V~ Ogrzewanie Chłodzenie Wykresy mocy modułu zewnętrznego, typy 201.D16 i 221.C16, 230 V~ Ogrzewanie Chłodzenie Wykresy mocy modułu zewnętrznego, typy 201.D16 i 221.C16, 400 V~ Ogrzewanie Chłodzenie Współczynnik korekty mocy... 4 Ogrzewanie: wszystkie typy... 4 Chłodzenie: tylko typy AWB(-M)-E-AC i AWBT(-M)-E-AC Dyspozycyjna wysokość tłoczenia zamontowanej pompy obiegowej Moduł wewnętrzny, typy od 201.D04 do 201.D0 oraz od 221.C04 do 221.C0, 230 V~ Moduł wewnętrzny, typy od 201.D10 do 201.D16 oraz od 221.C10 do 221.C16, 230 V~ i 400 V~ Pojemnościowy podgrzewacz wody 6. 1 Vitocell 100-V, typ CVW Vitocell 100-V, typ CVA/CVAA Vitocell 100-B, typ CVB/CVBB VIESMANN VITOCAL

3 Spis treści (ciąg dalszy) 7. Instalacyjne wyposażenie dodatkowe 7. 1 Przegląd Urządzenie nawiewno-wywiewne Urządzenia wentylacyjne Vitovent Vitocell 100-W Vitocell 100-W, typ SVPA, kolor biały Przepływowy podgrzewacz wody grzewczej drogowy zawór przełączny Przeponowe ciśnieniowe naczynie wzbiorcze Filtr do obiegu wtórnego Vitocal 222-S: hydrauliczny zestaw przyłączeniowy Hydrauliczny zestaw przyłączeniowy do instalacji natynkowej, do góry Hydrauliczny zestaw przyłączeniowy do instalacji natynkowej w lewo lub prawo 72 Zestaw montażowy z mieszaczem Rozdzielacz obiegu grzewczego Divicon Budowa i działanie Charakterystyki pomp obiegowych i opory przepływu po stronie wody grzewczej 75 Zawór obejściowy Uchwyt ścienny dla pojedynczego rozdzielacza Divicon Wspornik rozdzielacza Uchwyt ścienny dla wspornika rozdzielacza Ogólne wyposażenie dodatkowe do podgrzewu ciepłej wody użytkowej Armatura zabezpieczająca wg DIN Wyposażenie dodatkowe do podgrzewu ciepłej wody użytkowej za pomocą Vitocell 100-V, typ CVAA (300 l), typ CVW (390 l) i Vitocell 100-W, typ CVAA (300 l) Grzałka elektryczna EHE Grzałka elektryczna EHE... 0 Zestaw solarnych wymienników ciepła... 0 Anoda ochronna Wyposażenie dodatkowe do podgrzewu ciepłej wody użytkowej za pomocą Vitocell 100-B, typ CVBB (300 l), typ CVB (390 l) i Vitocell 100-W, typ CVBB (300 l):... 1 Grzałka elektryczna EHE... 1 Anoda ochronna Wyposażenie dodatkowe chłodzenia: tylko do typu AWB(-M)-E-AC i AWBT(-M)-E- AC... 1 Przełącznik wilgotnościowy 230 V... 1 Czujnik ochrony przed zamarzaniem... 1 Wysokowydajna pompa obiegowa Wilo Stratos PICO 30/ drogowy zawór przełączny (R 1)... 2 Kontaktowy czujnik temperatury... 2 Czujnik temperatury pomieszczenia do oddzielnego obiegu chłodzącego Przewody czynnika chłodniczego łączące zainstalowane na stałe urządzenia Split 3 Rura miedziana z izolacją cieplną Izolacja cieplna przewodów czynnika chłodniczego... 3 Taśma termoizolacyjna... 3 Taśma klejąca PCV Elementy łączące... 3 Dwuzłączki... 3 Nakrętki kołpakowe zawijane... 3 Adaptery zawijane Euro... 3 Miedziane pierścienie uszczelniające... 3 Wewnętrzne mufy lutowane... 4 Końcowy pierścień samouszczelniający Wspornik do montażu modułu zewnętrznego... 4 Wspornik do montażu na podłożu... 4 Zestaw wsporników do montażu ściennego modułu zewnętrznego Zestawy instalacyjne... 5 Zestaw instalacyjny do montażu ściennego modułu zewnętrznego... 5 Zestaw instalacyjny do montażu na podłożu modułu zewnętrznego Pozostały osprzęt... 6 Masa uszczelniająca... 6 Taśma piankowa... 6 Elektryczne ogrzewanie dodatkowe... 6 Uchwyty do podnoszenia modułu zewnętrznego... 6 Zestaw pokryw... 6 Specjalny środek czyszczący... 6 Podest w stanie surowym... 6 Zestaw odpływowy... 6 VITOCAL VIESMANN 3

4 Spis treści (ciąg dalszy). Wskazówki projektowe. 1 Zasilanie elektryczne i taryfy... 7 Procedura zgłoszeniowa Ustawienie modułu zewnętrznego... 7 Wymagania dot. miejsca montażu... 7 Wskazówki montażowe... Minimalne odstępy moduł zewnętrzny... Minimalne odstępy w przypadku układu kaskadowego pomp ciepła (maks. 5 modułów zewnętrznych)... 9 Wskazówki dotyczące ustawienia Montaż na podłożu przy użyciu wspornika, prowadzenie przewodów nad poziomem gruntu Montaż na podłożu przy użyciu wspornika, prowadzenie przewodów pod poziomem gruntu Fundamenty Montaż ścienny z użyciem zestawu wsporników do montażu ściennego Ustawianie modułu wewnętrznego Wymogi dotyczące pomieszczenia technicznego Wymagania dotyczące ustawienia Minimalna kubatura pomieszczenia Minimalna wysokość pomieszczenia Vitocal 222-S Minimalne odległości Vitocal 200-S Minimalne odległości Vitocal 222-S Punkty nacisku Vitocal 222-S Połączenie modułu wewnętrznego i zewnętrznego Przepust ścienny Przewody czynnika chłodniczego Kontrola szczelności obiegu chłodniczego Przyłącza elektryczne Wymagania dotyczące instalacji elektrycznej Hałas Podstawy Poziom ciśnienia akustycznego dla różnych odległości od urządzenia Zwiększenie poziomu mocy akustycznej w przypadku kaskadowych układów pomp ciepła Wskazówki dotyczące zmniejszania hałasu Uwarunkowania hydrauliczne dot. obiegu wtórnego Wymiarowanie pompy ciepła Eksploatacja jednosystemowa Dodatek do podgrzewu ciepłej wody użytkowej przy eksploatacji jednosystemowej Dodatek przy eksploatacji z obniżoną temperaturą Eksploatacja monoenergetyczna Eksploatacja dwusystemowa Określanie punktu dwusystemowego Wytyczne projektowe dla zasobnika buforowego wody grzewczej Instalacja ogrzewania podłogowego na parterze i grzejniki żeliwne na poddaszu 109 Grzejniki radiatorowe (100%) Jakość wody Woda grzewcza Przyłącze po stronie ciepłej wody użytkowej (przyłącze zgodnie z normą DIN 19) Vitocal 200-S Vitocal 222-S Zawór bezpieczeństwa Dobór pojemnościowego podgrzewacza wody Przykłady instalacji Połączenie hydrauliczne systemu zasilania podgrzewacza (w przypadku pomp ciepła w ukł. kaskadowym z Vitocal 200-S) Podgrzewacz z zewnętrznym wymiennikiem ciepła (system zasilania podgrzewacza) i lanca ładująca Pojemnościowy podgrzewacz wody z zewnętrznym wymiennikiem ciepła i wspomaganiem solarnym Dobór pojemnościowego podgrzewacza wody Tryb chłodzenia Podłączanie termicznej instalacji solarnej Wymiarowanie solarnego naczynia wzbiorczego Zastosowanie zgodne z przeznaczeniem Regulator pompy ciepła 9. 1 Vitotronic 200, typ WO1C Budowa i funkcje VIESMANN VITOCAL

5 Spis treści (ciąg dalszy) Zegar sterujący Ustawianie programów roboczych Funkcja zabezpieczenia przed zamarznięciem Ustawianie krzywych grzewczych i krzywych chłodzenia (nachylenie i poziom) Instalacje grzewcze z zasobnikiem buforowym wody grzewczej lub sprzęgłem hydraulicznym Czujnik temperatury zewnętrznej Dane techniczne Vitotronic 200, typ WO1C Wyposażenie dodatkowe regulatora Przegląd Instalacja fotowoltaiczna Licznik energii 1-fazowy Licznik energii trójfazowy Moduły zdalnego sterowania dotycząca Vitocal 200-A Vitotrol 200-A Radiowe moduły zdalnego sterowania dotycząca Vitotrol 200-RF Vitotrol 200-RF Bezprzewodowe wyposażenie dodatkowe Baza radiowa Bezprzewodowy czujnik temperatury zewnętrznej Wzmacniacz bezprzewodowy Czujniki Kontaktowy czujnik temperatury Zanurzeniowy czujnik temperatury Pozostały osprzęt Stycznik pomocniczy Rozdzielacz magistrali KM Regulator temperatury wody w basenie kąpielowym Regulator temperatury wody w basenie kąpielowym (termostat) Zestaw uzupełniający do regulatora obiegu grzewczego - informacje ogólne Zabezpieczający ogranicznik temperatury Zanurzeniowy regulator temperatury Kontaktowy regulator temperatury Zestaw uzupełniający do regulatora obiegu grzewczego, do obiegu grzewczego z mieszaczem M2/OG1 lub do przyłączenia zewnętrznej wytwornicy ciepła Zestaw uzupełniający mieszacza Zestaw uzupełniający do regulatora obiegu grzewczego, do obiegu grzewczego z mieszaczem M3/OG2 (sterowanie poprzez magistralę KM regulatora Vitotronic) Zestaw uzupełniający mieszacza z wbudowanym silnikiem mieszacza Zestaw uzupełniający mieszacza z oddzielnym silnikiem mieszacza Solarny podgrzew ciepłej wody użytkowej i wspomaganie ogrzewania Moduł regulatora systemów solarnych, typ SM Rozszerzenia funkcji Zestaw uzupełniający AM Zestaw uzupełniający EA Technika komunikacji Vitoconnect 100, typ OPTO Wykaz haseł VITOCAL VIESMANN 5

6 Nazewnictwo typów produktów 1 Vitocal 200, typ A W B M E AC D 0 A B C D E F G H K L M N Poz. Wart. Znaczenie A Obieg pierwotny czynnika A Powietrze (Air) B Solanka (Brine) H Hybrydowy W Woda (Water) B Obieg wtórny czynnika W Woda (Water) C Konstrukcja, część 1 B Obieg chłodniczy w wersji Split (Bi-block) C Wbudowana pompa obiegowa i/lub 3-drogowy zawór przełączny (Compact) H Wersja przeznaczona do wysokiej temperatury (High temperature) O Ustawienie na zewnątrz (Outdoor) S Pompa ciepła 2. stopnia bez regulatora pompy ciepła (Slave) T Kompaktowa pompa ciepła (Tower) D Konstrukcja, część 2 I Ustawienie wewnątrz (Indoor) T Kompaktowa pompa ciepła (Tower) E Przyłącze elektryczne M 230 V/50 Hz (Monophase) Brak 400 V/50 Hz F Elektryczny przepływowy podgrzewacz wody grzewczej E Zamontowany w pompie ciepła (built-in Electric heating) Brak Niezamontowany Poz. Wart. Znaczenie G Funkcja chłodzenia AC active cooling NC natural cooling H Segment produktów Viessmann K Pojemnościowy podgrzewacz wody 0 Wymagany oddzielny pojemnościowy podgrzewacz wody 1/2/3 Wbudowany pojemnościowy podgrzewacz wody, bez wykorzystania energii słonecznej 4 Wbudowany pojemnościowy podgrzewacz wody, z wykorzystaniem energii słonecznej L Pompy ciepła: liczba sprężarek w obiegu chłodniczym 1 1 sprężarka 2 2 sprężarki (podłączone równolegle) Urządzenia hybrydowe: liczba źródeł ciepła 2 2 źródła ciepła, np. 1 sprężarka i 1 palnik M A do... Rodzina produktów N Moc (kw) 6 VIESMANN VITOCAL

7 Vitocal 200-S 2.1 Opis wyrobu Zalety Moduł wewnętrzny A Czujnik przepływu B Przepływowy podgrzewacz wody grzewczej (tylko przy typie AWB-E-AC/AWB-M-E-AC) C Skraplacz D 3-drogowy zawór przełączny ogrzewanie/podgrzew ciepłej wody użytkowej E Pompa wtórna (wysokowydajna pompa obiegowa) F Regulator pompy ciepła Vitotronic Niskie koszty eksploatacji dzięki wysokiej wartości COP (COP = Coefficient of Performance) wg EN 14511: do 5,1 (A7/W35) i do 4,0 (A2/W35) Regulacja mocy oraz inwerter DC zapewniają wysoką wydajność przy eksploatacji z obciążeniem częściowym. Maksymalna temperatura wody na zasilaniu: do 60 C Moduł wewnętrzny z wysokowydajną pompą obiegową, skraplaczem, 3-drogowym zaworem przełącznym i regulatorem, a w wersji ogrzewanie/chłodzenie również z wbudowanym przepływowym podgrzewaczem wody grzewczej. Łatwy w obsłudze regulator Vitotronic z wyświetlaczem tekstowym i graficznym Komfort użytkowania dzięki wersji odwracalnej, umożliwiającej zarówno ogrzewanie, jak i chłodzenie Optymalne wykorzystanie samodzielnie wytworzonego prądu z instalacji fotowoltaicznych. Zoptymalizowana pod względem COP funkcja kaskady maks. 5 pomp ciepła Wyjątkowo cicha praca dzięki projektowi Advanced Acoustic Design (AAD) Możliwość obsługi i serwisowania przez Internet za pośrednictwem Vitoconnect (wyposażenie dodatkowe) dzięki aplikacjom Viessmann. Znak jakości EHPA jako dowód stopnia efektywności (COP) tłoczenia wg programu stymulacji rynku. VITOCAL VIESMANN 7

8 2 Vitocal 200-S (ciąg dalszy) Stan fabryczny Typ AWB/AWB-M Zakres dostawy: Kompletna pompa ciepła w wersji Split, złożona z modułu wewnętrznego i zewnętrznego Moduł wewnętrzny: Wbudowany skraplacz Wbudowany zawór przełączny ogrzewanie/podgrzew ciepłej wody użytkowej Wbudowana wysokowydajna pompa obiegowa do obiegu wtórnego Wbudowany zawór bezpieczeństwa i manometr Sterowany pogodowo regulator pompy ciepła Vitotronic 200, typ WO1C z czujnikiem temperatury zewnętrznej Wbudowany czujnik przepływu Uchwyt ścienny Moduł zewnętrzny: Wypełnienie robocze czynnikiem chłodniczym (R410A) dla standardowej długości przewodu 12,0 m. Przyłącza zaciskowe Sprężarka sterowana inwerterem Zawór odwracający Elektroniczny zawór rozprężny (EZR) Parownik Wentylator EC Typ AWB-E-AC/AWB-M-E-AC Wyposażenie jak w typie AWB/AWB-M Dodatkowy zakres dostawy: Przepływowy podgrzewacz wody grzewczej wbudowany w moduł wewnętrzny. Zestawienie typów Typ Przepływowy podgrzewacz Funkcja chłodzenia Napięcie znamionowe wody grzewczej Moduł wewnętrzny Moduł zewnętrzny AWB 201.D 230 V~ 400 V~ AWB-M 201.D 230 V~ 230 V~ AWB-E-AC 201.D X X 230 V~ 400 V~ AWB-M-E-AC 201.D X X 230 V~ 230 V~ VIESMANN VITOCAL

9 Vitocal 200-S (ciąg dalszy) 2.2 Dane techniczne Dane techniczne Urządzenia 230 V Typ AWB-M/AWB-M-E-AC 201.D D D0 201.D D D16 Dane dotyczące mocy grzewczej według EN (A2/W35) Znamionowa moc cieplna kw 2,61 3,10 4,04 5,01 5,92 6,47 Prędkość obrotowa wentylatora 1/min Pobór mocy elektrycznej kw 0,73 0,4 1,02 1,27 1,4 1,79 Stopień efektywności (COP) w trybie grzewczym 3,57 3,67 3,96 3,96 4,01 3,61 Regulacja mocy kw od 2,30 do 4,20 od 3,00 do 5,70 od 3,50 do 7,00 od 4,00 do 9,50 od 4,50 do 10,30 od 5,00 do 11,0 Dane dotyczące mocy grzewczej wg EN (A7/W35, różnica 5 K) Znamionowa moc cieplna kw 3,96 4,75 5,62 7,01 7,5,64 Prędkość obrotowa wentylatora obr/min Przepływ objętościowy powietrza m 3 /h Pobór mocy elektrycznej kw 0,7 1,03 1,19 1,49 1,66 1,90 Stopień efektywności (COP) w trybie grzewczym 4,56 4,60 4,71 4,69 4,72 4,54 Regulacja mocy kw od 3,20 do 5,70 od 3,0 do 6,60 od 4,60 do,50 od 5,00 do 12,60 od 5,00 do 13,70 od 5,50 do 14,30 Dane dotyczące mocy grzewczej wg EN (A 7/W35) Znamionowa moc cieplna kw 3,1 5,53 6,67,69 9,50 11,03 Pobór mocy elektrycznej kw 1,31 1,96 2,31 2,77 3,09 3,90 Stopień efektywności (COP) w trybie grzewczym 2,91 2,2 2,9 3,14 3,07 2,3 Dane dotyczące mocy w trybie chłodzenia zgodnie z normą EN (A35/W7) Znamionowa wydajność chłodnicza kw 2,17 3,14 3,20 3,7 4,71 5,64 Prędkość obrotowa wentylatora obr/min Pobór mocy elektrycznej kw 0,97 1,27 1,1 1,70 2,00 2,2 Stopień efektywności (EER) w trybie chłodzenia 2,25 2,4 2,72 2,23 2,35 2,47 Regulacja mocy kw do 3,00 do 3,50 do 3,0 do 5,50 do 5,0 do 6,00 Dane dotyczące mocy w trybie chłodzenia zgodnie z normą EN (A35/W1) Znamionowa wydajność chłodnicza kw 4,50 4,5 5,35 6,00 7,39 9,45 Prędkość obrotowa wentylatora obr/min Pobór mocy elektrycznej kw 1,32 1,34 1,40 1,66 1,99 2,2 Stopień efektywności (EER) w trybie chłodzenia 3,40 3,61 3,1 3,61 3,71 3,35 Regulacja mocy kw do 5,00 do 5,50 do 6,20 do 7,00 do,50 do 10,00 Temperatura powietrza na wlocie Chłodzenie (tylko typ AWB-M-E-AC) Min. C Maks. C Tryb grzewczy Min. C Maks. C Woda grzewcza (obieg wtórny) Minimalny przepływ objętościowy l/h Pojemność minimalna instalacji grzewczej, bez możliwości l odcinania Maks. zewnętrzna strata ciśnienia (RFH) przy minimalnym mbar przepływie objętościowym kpa 70,5 70,5 70, Maks. temperatura na zasilaniu C Parametry elektryczne modułu zewnętrznego Napięcie znamionowe sprężarki 1/N/PE 230 V/50 Hz Maks. prąd roboczy sprężarki A 12,4 13,9 14,3 19,0 22,1 22,1 Prąd rozruchowy sprężarki A Zabezpieczenie A Stopień ochrony IPX4 IPX4 IPX4 IPX4 IPX4 IPX4 2 VITOCAL VIESMANN 9

10 Vitocal 200-S (ciąg dalszy) 2 Typ AWB-M/AWB-M-E-AC 201.D D D0 201.D D D16 Parametry elektryczne modułu wewnętrznego Regulator pompy ciepła/moduł elektroniczny Napięcie znamionowe regulatora/układu elektronicznego 1/N/PE 230 V/50 Hz Zabezpieczenie przyłącza elektrycznego 1 x B16A Zabezpieczenie wewnętrzne T 6,3 A/250 V Podgrzewacz przepływowy wody grzewczej Typ AWB-M-E-AC: Zamontowane fabrycznie Typ AWB-M: Wyposażenie dodatkowe Napięcie znamionowe 1/N/PE 230 V/50 Hz lub 3/N/PE 400 V/50 Hz Moc grzewcza kw 9 Zabezpieczenie przyłącza elektrycznego 3 x B16A Maks. pobór mocy elektrycznej Wentylator W x 45 2 x 45 2 x 45 Moduł zewnętrzny kw 2,5 3,20 3,30 4,36 5,0 5,0 Pompa wtórna (PWM) W Regulator/układ elektroniczny modułu zewnętrznego W Regulator/układ elektroniczny modułu wewnętrznego W Moc regulatora/układ elektroniczny modułu wewnętrznego W Obieg chłodniczy Czynnik roboczy R410A R410A R410A R410A R410A R410A Ilość czynnika chłodniczego kg 1,0 1,0 2,39 3,60 3,60 3,60 Potencjał tworzenia efektu cieplarnianego (GWP) Ekwiwalent CO 2 t 3, 3, 5,0 7,5 7,5 7,5 Ilość do uzup. przy dł. przew. >12 m do 30 m g/m Sprężarka (całkowicie hermetyczna) Typ Scroll Olej w sprężarce Typ 3 MAF POE Ilość oleju w sprężarce l 0,76 0,76 0,76 1,17 1,17 1,17 Dopuszczalne ciśnienie robocze Strona wysokiego ciśnienia bar MPa 4,3 4,3 4,3 4,3 4,3 4,3 Strona niskiego ciśnienia bar MPa 2, 2, 2, 2, 2, 2, Wymiary modułu zewnętrznego Długość całkowita mm Szerokość całkowita mm Wysokość całkowita mm Wymiary modułu wewnętrznego Długość całkowita mm Szerokość całkowita mm Wysokość całkowita mm Masa całkowita Moduł zewnętrzny kg Moduł wewnętrzny Typ AWB-M kg Typ AWB-M-E-AC kg Dopuszczalne ciśnienie robocze po stronie wtórnej bar MPa 0,3 0,3 0,3 0,3 0,3 0,3 10 VIESMANN VITOCAL

11 Vitocal 200-S (ciąg dalszy) Typ AWB-M/AWB-M-E-AC 201.D D D0 201.D D D16 Przyłącza obiegu wtórnego (gwint wewnętrzny) Zasilanie wodą grzewczą G 1 ¼ 1 ¼ 1 ¼ 1 ¼ 1 ¼ 1 ¼ Powrót wody grzewczej oraz powrót z pojemnościowego G 1 ¼ 1 ¼ 1 ¼ 1 ¼ 1 ¼ 1 ¼ podgrzewacza c.w.u. Zasilanie pojemnościowego podgrzewacza c.w.u. G 1 ¼ 1 ¼ 1 ¼ 1 ¼ 1 ¼ 1 ¼ Przyłącza przewodów czynnika chłodniczego Przewód cieczy Rura 7 mm 6 x 1 6 x 1 10 x 1 10 x 1 10 x 1 10 x 1 Moduł wewnętrzny UNF ⅝ ⅝ ⅝ ⅝ ⅝ ⅝ Moduł zewnętrzny UNF ⁷ ₁₆ ⁷ ₁₆ ⅝ ⅝ ⅝ ⅝ Przewód gazu gorącego Rura 7 mm 12 x 1 12 x 1 16 x 1 16 x 1 16 x 1 16 x 1 Moduł wewnętrzny UNF ⅞ ⅞ ⅞ ⅞ ⅞ ⅞ Moduł zewnętrzny UNF ¾ ¾ ⅞ ⅞ ⅞ ⅞ Długość przewodu cieczy i przewodu gazu gorącego Tryb grzewczy m od 3 do 30 od 3 do 30 od 3 do 30 od 3 do 30 od 3 do 30 od 3 do 30 Tryb chłodzenia m od 3 do 30 od 3 do 30 od 3 do 25 od 3 do 30 od 3 do 30 od 3 do 30 Poziom mocy akustycznej modułu zewnętrznego przy znamionowej mocy cieplnej (pomiar w oparciu o normę EN 12102/EN ISO ) Szacowany całkowity poziom mocy akustycznej Przy A7 ±3 K /W55 ±5 K (maks.) db(a) Przy A7 ±3 K /W55 ±5 K w trybie nocnym db(a) Klasa efektywności energetycznej wg rozporządzenia UE nr 11/2013 Ogrzewanie, przeciętne warunki klimatyczne Zastosowanie niskotemperaturowe (W35) A ++ A ++ A ++ A ++ A ++ A ++ Zastosowanie średniotemperaturowe (W55) A + A ++ A ++ A ++ A ++ A ++ Dane dot. mocy ogrzewania wg rozporządzenia UE nr 11/2013 (przeciętne warunki klimatyczne) Zastosowanie niskotemperaturowe (W35) Efektywność energetyczna η S % Znamionowa moc cieplna P rated kw 5,37 5,59 6,4 9,32 9,9 10,61 Zastosowanie średniotemperaturowe (W55) Efektywność energetyczna η S % Znamionowa moc cieplna P rated kw 5,26 5,09 6,40 9,35 10,04 10,71 Poziom mocy akustycznej wg ErP Poziom mocy akustycznej modułu zewnętrznego db(a) Urządzenia 400 V Typ AWB/AWB-E-AC 201.D D D16 Dane dotyczące mocy grzewczej według EN (A2/W35) Znamionowa moc cieplna kw 5,90 6,31 7,02 Prędkość obrotowa wentylatora 1/min Pobór mocy elektrycznej kw 1,44 1,59 1,7 Stopień efektywności (COP) w trybie grzewczym 4,10 3,9 3,94 Regulacja mocy kw od 3,50 do 10,50 od 4,00 do 11,40 od 4,50 do 12,00 Dane dotyczące mocy grzewczej wg EN (A7/W35, różnica 5 K) Znamionowa moc cieplna kw 7,5,61 10,11 Prędkość obrotowa wentylatora 1/min Przepływ objętościowy powietrza m 3 /h Pobór mocy elektrycznej kw 1,51 1,77 2,04 Stopień efektywności (COP) w trybie grzewczym 5,01 4,7 4,95 Regulacja mocy kw od 4,70 do 13,60 od 5,20 do 14,20 od 5,70 do 14,70 Dane dotyczące mocy grzewczej wg EN (A 7/W35) Znamionowa moc cieplna kw 10,09 10,74 11,60 Pobór mocy elektrycznej kw 3,17 3,5 3,7 Stopień efektywności (COP) w trybie grzewczym 3,1 3,00 3,00 VITOCAL VIESMANN 11

12 Vitocal 200-S (ciąg dalszy) 2 Typ AWB/AWB-E-AC 201.D D D16 Dane dotyczące mocy w trybie chłodzenia zgodnie z normą EN (A35/W7) Znamionowa wydajność chłodnicza kw 4,92 6,11 7,02 Prędkość obrotowa wentylatora obr/min Pobór mocy elektrycznej kw 1,2 2,20 2,53 Stopień efektywności (EER) w trybie chłodzenia 2,70 2,7 2,77 Regulacja mocy kw do 6,0 do 6,5 do 7,1 Dane dotyczące mocy w trybie chłodzenia zgodnie z normą EN (A35/W1) Znamionowa wydajność chłodnicza kw 6,20 7,55 10,00 Prędkość obrotowa wentylatora obr/min Pobór mocy elektrycznej kw 1,77 2,29 3,57 Stopień efektywności (EER) w trybie chłodzenia 3,50 3,30 2,0 Regulacja mocy kw do,0 do 9,5 do 10,5 Temperatura powietrza na wlocie Chłodzenie (tylko typ AWB-E-AC) Min. C Maks. C Tryb grzewczy Min. C Maks. C Woda grzewcza (obieg wtórny) Minimalny przepływ objętościowy l/h Pojemność minimalna instalacji grzewczej, bez możliwości l odcinania Maks. zewnętrzna strata ciśnienia (RFH) przy minimalnym mbar przepływie objętościowym kpa Maks. temperatura na zasilaniu C Parametry elektryczne modułu zewnętrznego Napięcie znamionowe sprężarki 3/N/PE 400 V/50 Hz Maks. prąd roboczy sprężarki A,7,7,7 Prąd rozruchowy sprężarki A Zabezpieczenie A Stopień ochrony IPX4 IPX4 IPX4 Parametry elektryczne modułu wewnętrznego Regulator pompy ciepła/moduł elektroniczny Napięcie znamionowe regulatora/układu elektronicznego 1/N/PE 230 V/50 Hz Zabezpieczenie przyłącza elektrycznego 1 x B16A Zabezpieczenie wewnętrzne T 6,3 A/250 V Podgrzewacz przepływowy wody grzewczej Typ AWB-E-AC: Zamontowane fabrycznie Typ AWB: Wyposażenie dodatkowe Napięcie znamionowe 1/N/PE 230 V/50 Hz lub 3/N/PE 400 V/50 Hz Moc grzewcza kw 9 Zabezpieczenie przyłącza elektrycznego 3 x B16 A Maks. pobór mocy elektrycznej Wentylator W 2 x 45 2 x 45 2 x 45 Moduł zewnętrzny kw 5,13 5,13 5,15 Pompa wtórna (PWM) W Regulator/układ elektroniczny modułu zewnętrznego W Regulator/układ elektroniczny modułu wewnętrznego W Moc regulatora/układ elektroniczny modułu wewnętrznego W Obieg chłodniczy Czynnik roboczy R410A R410A R410A Ilość czynnika chłodniczego kg 3,60 3,60 3,60 Potencjał tworzenia efektu cieplarnianego (GWP) Ekwiwalent CO 2 t 7,5 7,5 7,5 Ilość do uzup. przy dł. przew. >12 m do 30 m g/m Sprężarka (całkowicie hermetyczna) Typ Scroll Olej w sprężarce Typ 3 MAF POE Ilość oleju w sprężarce l 1,17 1,17 1,17 12 VIESMANN VITOCAL

13 Vitocal 200-S (ciąg dalszy) Typ AWB/AWB-E-AC 201.D D D16 Dopuszczalne ciśnienie robocze Strona wysokiego ciśnienia bar MPa 4,3 4,3 4,3 Strona niskiego ciśnienia bar MPa 2, 2, 2, Wymiary modułu zewnętrznego Długość całkowita mm Szerokość całkowita mm Wysokość całkowita mm Wymiary modułu wewnętrznego Długość całkowita mm Szerokość całkowita mm Wysokość całkowita mm Masa całkowita Moduł zewnętrzny kg Moduł wewnętrzny Typ AWB kg Typ AWB-E-AC kg Dopuszczalne ciśnienie robocze po stronie wtórnej bar MPa 0,3 0,3 0,3 Przyłącza obiegu wtórnego (gwint wewnętrzny) Zasilanie wodą grzewczą G 1 ¼ 1 ¼ 1 ¼ Powrót wody grzewczej oraz powrót z pojemnościowego G 1 ¼ 1 ¼ 1 ¼ podgrzewacza c.w.u. Zasilanie pojemnościowego podgrzewacza c.w.u. G 1 ¼ 1 ¼ 1 ¼ Przyłącza przewodów czynnika chłodniczego Przewód cieczy Rura 7 mm 10 x 1 10 x 1 10 x 1 Moduł wewnętrzny UNF ⅝ ⅝ ⅝ Moduł zewnętrzny UNF ⅝ ⅝ ⅝ Przewód gazu gorącego Rura 7 mm 16 x 1 16 x 1 16 x 1 Moduł wewnętrzny UNF ⅞ ⅞ ⅞ Moduł zewnętrzny UNF ⅞ ⅞ ⅞ Długość przewodu cieczy i przewodu gazu gorącego Tryb grzewczy m od 3 do 30 od 3 do 30 od 3 do 30 Tryb chłodzenia m od 3 do 30 od 3 do 30 od 3 do 30 Poziom mocy akustycznej modułu zewnętrznego przy znamionowej mocy cieplnej (pomiar w oparciu o normę EN 12102/EN ISO ) Szacowany całkowity poziom mocy akustycznej Przy A7 ±3 K /W55 ±5 K (maks.) db(a) Przy A7 ±3 K /W55 ±5 K w trybie nocnym db(a) Klasa efektywności energetycznej wg rozporządzenia UE nr 11/2013 Ogrzewanie, przeciętne warunki klimatyczne Zastosowanie niskotemperaturowe (W35) A ++ A ++ A ++ Zastosowanie średniotemperaturowe (W55) A ++ A ++ A ++ Dane dot. mocy ogrzewania wg rozporządzenia UE nr 11/2013 (przeciętne warunki klimatyczne) Zastosowanie niskotemperaturowe (W35) Efektywność energetyczna η S % Znamionowa moc cieplna P rated kw 9,75 11,17 11,64 Zastosowanie średniotemperaturowe (W55) Efektywność energetyczna η S % Znamionowa moc cieplna P rated kw 9,67 10,3 11,9 Poziom mocy akustycznej wg ErP Poziom mocy akustycznej modułu zewnętrznego db(a) Tryb nocny o mniejszej emisji hałasu można ustawić na regulatorze pompy ciepła na poziomie ustawień Specjalista. VITOCAL VIESMANN 13

14 Vitocal 200-S (ciąg dalszy) Wymiary Moduł wewnętrzny A B A Wlot przewodu < 42 V B Wlot przewodu 400 V~/230 V~, > 42 V Przyłącza przewodów czynnika chłodniczego Symbol Znaczenie Przyłącze na module wewnętrznym Typ AWB/AWB-M/ Rura 7 Gwint UNF AWB-E-AC/ AWB-M-E-AC Przewód cieczy 201.D04 do D06 6 mm ⅝ (złączka redukcyjna ⅝ x ⁷ ₁₆ dołączona do zestawu) 201.D0 do D16 10 mm ⅝ Przewód gazu gorącego 201.D04 do D06 12 mm ⅞ (złączka redukcyjna ⅞ x ¾ dołączona do zestawu) 201.D0 do D16 16 mm ⅞ 14 VIESMANN VITOCAL

15 Vitocal 200-S (ciąg dalszy) Przyłącza obiegu wtórnego Symbol Znaczenie Przyłącze na module wewnętrznym (gwint wewnętrzny) Zasilanie pojemnościowego podgrzewacza c.w.u. (po stronie wody grzewczej) + Powrót wody grzewczej oraz powrót z pojemnościowego podgrzewacza c.w.u. Zasilanie wodą grzewczą G 1¼ G 1¼ G 1¼ Moduły zewnętrzne Patrz od strony 26. Granice zastosowania zgodnie z EN Ogrzewanie Chłodzenie Temperatura na zasilaniu Obieg wtórny w C Temperatura powietrza na wlocie w C Temperatura na zasilaniu Obieg wtórny w C Temperatura powietrza na wlocie w C VITOCAL VIESMANN 15

16 Vitocal 222-S 3.1 Opis wyrobu Zalety Moduł wewnętrzny A Przepływowy podgrzewacz wody grzewczej (tylko przy typie AWBT(-M)-E/AWBT(-M)-E-AC B Skraplacz C 3-drogowy zawór przełączny ogrzewanie/podgrzew ciepłej wody użytkowej D Czujnik przepływu E Pompa wtórna (wysokowydajna pompa obiegowa) F Regulator pompy ciepła Vitotronic 200 G Pojemnościowy podgrzewacz wody o pojemności 210 l H Wewnętrzny wymiennik ciepła do ogrzewania podgrzewacza 3 Niskie koszty eksploatacji dzięki wysokiej wartości COP (COP = Coefficient of Performance) wg EN 14511: do 5,0 (A7/W35) i do 4,0 (A2/W35) Regulacja mocy oraz inwerter DC zapewniają wysoką wydajność przy eksploatacji z obciążeniem częściowym. Maksymalna temperatura wody na zasilaniu: do 60 C Moduł wewnętrzny z wysokowydajną pompą obiegową, wymiennikiem ciepła, 3-drogowym zaworem przełącznym, armaturą zabezpieczającą i regulatorem Zintegrowany seryjnie przepływowy podgrzewacz wody grzewczej (tylko przy typie AWBT-E-AC/AWBT-M-E-AC) Łatwy w obsłudze regulator Vitotronic z wyświetlaczem tekstowym i graficznym Obieg grzewczy z mieszaczem M2/HK2 można podłączyć bezpośrednio do modułu wewnętrznego: potrzebne komponenty (wyposażenie dodatkowe) montuje się w całości w module wewnętrznym. Optymalne wykorzystanie samodzielnie wytworzonego prądu z instalacji fotowoltaicznych. Zintegrowany licznik energii cieplnej. Możliwość obsługi i serwisowania przez Internet za pośrednictwem Vitoconnect (wyposażenie dodatkowe) dzięki aplikacjom Viessmann. Znak jakości EHPA jako dowód stopnia efektywności (COP) tłoczenia wg programu stymulacji rynku. 16 VIESMANN VITOCAL

17 Vitocal 222-S (ciąg dalszy) Stan fabryczny Typ AWBT-E/AWBT-M-E Zakres dostawy: Kompaktowa pompa ciepła w wersji Split, złożona z modułu wewnętrznego i zewnętrznego Moduł wewnętrzny: Wbudowany pojemnościowy podgrzewacz wody wykonany ze stali, z emaliowaną powłoką Ceraprotect, zabezpieczony przed korozją anodą magnezową, z izolacją cieplną Wbudowany zawór przełączny ogrzewanie/podgrzew ciepłej wody użytkowej Wbudowana wysokowydajna pompa obiegowa do obiegu wtórnego Wbudowany zawór bezpieczeństwa i manometr Wbudowany przepływowy podgrzewacz wody grzewczej Sterowany pogodowo regulator pompy ciepła Vitotronic 200, typ WO1C z czujnikiem temperatury zewnętrznej Wbudowany czujnik przepływu Moduł zewnętrzny: Wypełnienie robocze czynnikiem chłodniczym (R410A) dla standardowej długości przewodu 12,0 m. Przyłącza zaciskowe Sprężarka sterowana inwerterem Zawór odwracający Elektroniczny zawór rozprężny (EZR) Parownik Wentylator EC Typ AWBT/AWBT-M Wyposażenie jak w przypadku typu AWBT-E/AWBT-M-E, bez przepływowego podgrzewacza wody Typ AWBT-E-AC/AWBT-M-E-AC Wyposażenie jak w przypadku typu AWBT-E/AWBT-M-E, dodatkowo funkcja chłodzenia active cooling 3 Zestawienie typów Typ Przepływowy podgrzewacz Funkcja chłodzenia Napięcie znamionowe wody grzewczej Moduł wewnętrzny Moduł zewnętrzny AWBT 221.C 230 V~ 400 V~ AWBT-M 221.C 230 V~ 230 V~ AWBT-E 221.C X 230 V~ 400 V~ AWBT-M-E 221.C X 230 V~ 230 V~ AWBT-E-AC 221.C X X 230 V~ 400 V~ AWBT-M-E-AC 221.C X X 230 V~ 230 V~ VITOCAL VIESMANN 17

18 Vitocal 222-S (ciąg dalszy) 3.2 Dane techniczne Dane techniczne 3 Urządzenia 230 V Typ AWBT-M/AWBT-M-E/AWBT-M-E-AC 221.C C C0 221.C C C16 Dane dotyczące mocy grzewczej według EN (A2/W35) Znamionowa moc cieplna kw 2,61 3,10 4,04 5,01 5,92 6,47 Prędkość obrotowa wentylatora 1/min Pobór mocy elektrycznej kw 0,73 0,4 1,02 1,27 1,4 1,79 Stopień efektywności (COP) w trybie grzewczym 3,57 3,67 3,96 3,96 4,01 3,61 Regulacja mocy kw od 2,30 do 4,20 od 3,00 do 5,70 od 3,50 do 7,00 od 4,00 do 9,50 od 4,50 do 10,30 od 5,00 do 11,0 Dane dotyczące mocy grzewczej wg EN (A7/W35, różnica 5 K) Znamionowa moc cieplna kw 3,96 4,75 5,62 7,01 7,5,64 Prędkość obrotowa wentylatora obr/min Przepływ objętościowy powietrza m 3 /h Pobór mocy elektrycznej kw 0,7 1,03 1,19 1,49 1,66 1,90 Stopień efektywności (COP) w trybie grzewczym 4,56 4,60 4,71 4,69 4,72 4,54 Regulacja mocy kw od 3,20 do 5,70 od 3,0 do 6,60 od 4,60 do,50 od 5,00 do 12,60 od 5,00 do 13,70 od 5,50 do 14,30 Dane dotyczące mocy grzewczej wg EN (A 7/W35) Znamionowa moc cieplna kw 3,1 5,53 6,67,69 9,50 11,03 Pobór mocy elektrycznej kw 1,31 1,96 2,31 2,77 3,09 3,90 Stopień efektywności (COP) w trybie grzewczym 2,91 2,2 2,9 3,14 3,07 2,3 Dane dotyczące mocy w trybie chłodzenia zgodnie z normą EN (A35/W7) Znamionowa wydajność chłodnicza kw 2,17 3,14 3,20 3,7 4,71 5,64 Prędkość obrotowa wentylatora obr/min Pobór mocy elektrycznej kw 0,97 1,27 1,1 1,70 2,00 2,2 Stopień efektywności (EER) w trybie chłodzenia 2,25 2,4 2,72 2,23 2,35 2,47 Regulacja mocy kw do 3,00 do 3,50 do 3,0 do 5,50 do 5,0 do 6,00 Dane dotyczące mocy w trybie chłodzenia zgodnie z normą EN (A35/W1) Znamionowa wydajność chłodnicza kw 4,50 4,5 5,35 6,00 7,39 9,45 Prędkość obrotowa wentylatora obr/min Pobór mocy elektrycznej kw 1,32 1,34 1,40 1,66 1,99 2,2 Stopień efektywności (EER) w trybie chłodzenia 3,40 3,60 3,1 3,60 3,71 3,35 Regulacja mocy kw do 5,00 do 5,50 do 6,20 do 7,00 do,50 do 10,00 Temperatura powietrza na wlocie Chłodzenie (tylko typ AWBT-M-E-AC) Min. C Maks. C Tryb grzewczy Min. C Maks. C Woda grzewcza (obieg wtórny) Minimalny przepływ objętościowy l/h Pojemność minimalna instalacji grzewczej, bez możliwości l odcinania Maks. zewnętrzna strata ciśnienia (RFH) przy minimalnym mbar przepływie objętościowym kpa 70,5 70,5 70, Maks. temperatura na zasilaniu C Parametry elektryczne modułu zewnętrznego Napięcie znamionowe sprężarki 1/N/PE 230 V/50 Hz Maks. prąd roboczy sprężarki A 12,4 13,9 14,3 19,0 22,1 22,1 Prąd rozruchowy sprężarki A Zabezpieczenie A Stopień ochrony IPX4 IPX4 IPX4 IPX4 IPX4 IPX4 1 VIESMANN VITOCAL

19 Vitocal 222-S (ciąg dalszy) Typ AWBT-M/AWBT-M-E/AWBT-M-E-AC 221.C C C0 221.C C C16 Parametry elektryczne modułu wewnętrznego Regulator pompy ciepła/moduł elektroniczny Napięcie znamionowe regulatora/układu elektronicznego 1/N/PE 230 V/50 Hz Zabezpieczenie przyłącza elektrycznego 1 x B16A Zabezpieczenie wewnętrzne T 6,3 A/250 V Podgrzewacz przepływowy wody grzewczej Typ AWBT-M-E/AWBT-M-E-AC: Zamontowane fabrycznie Typ AWBT-M: Wyposażenie dodatkowe Napięcie znamionowe 1/N/PE 230 V/50 Hz lub 3/N/PE 400 V/50 Hz Moc grzewcza kw 9 Zabezpieczenie przyłącza elektrycznego 3 x B16A Maks. pobór mocy elektrycznej Wentylator W x 45 2 x 45 2 x 45 Moduł zewnętrzny kw 2,5 3,20 3,30 4,36 5,0 5,0 Pompa wtórna (PWM) W Regulator/układ elektroniczny modułu zewnętrznego W Regulator/układ elektroniczny modułu wewnętrznego W Moc regulatora/układ elektroniczny modułu wewnętrznego W Obieg chłodniczy Czynnik roboczy R410A R410A R410A R410A R410A R410A Ilość czynnika chłodniczego kg 1,0 1,0 2,39 3,60 3,60 3,60 Potencjał tworzenia efektu cieplarnianego (GWP) Ekwiwalent CO 2 t 3, 3, 5,0 7,5 7,5 7,5 Ilość do uzup. przy dł. przew. >12 m do 30 m g/m Sprężarka (całkowicie hermetyczna) Typ Scroll Olej w sprężarce Typ 3 MAF POE Ilość oleju w sprężarce l 0,76 0,76 0,76 1,17 1,17 1,17 Dopuszczalne ciśnienie robocze Strona wysokiego ciśnienia bar MPa 4,3 4,3 4,3 4,3 4,3 4,3 Strona niskiego ciśnienia bar MPa 2, 2, 2, 2, 2, 2, Wbudowany pojemnościowy podgrzewacz wody Pojemność l Maks. objętość pobieranej ciepłej wody użytkowej o temperaturze l C Współczynnik mocy N L zgodnie z normą DIN 470 1,6 1,6 1,6 1,6 1,6 1,6 Pobierana ilość wody przy podanym współczynniku mocy l/min 17,3 17,3 17,3 17,3 17,3 17,3 N L i podgrzewie ciepłej wody użytkowej z 10 do 45 C Maks. dopuszczalna temperatura ciepłej wody użytkowej C Wymiary modułu zewnętrznego Długość całkowita mm Szerokość całkowita mm Wysokość całkowita mm Wymiary modułu wewnętrznego Długość całkowita mm Szerokość całkowita mm Wysokość całkowita mm Masa całkowita Moduł zewnętrzny kg Moduł wewnętrzny Typ AWBT-M kg Typ AWBT-M-E/ kg AWBT-M-E-AC Dopuszczalne ciśnienie robocze po stronie wtórnej bar MPa 0,3 0,3 0,3 0,3 0,3 0,3 3 VITOCAL VIESMANN 19

20 Vitocal 222-S (ciąg dalszy) 3 Typ AWBT-M/AWBT-M-E/AWBT-M-E-AC 221.C C C0 221.C C C16 Przyłącza obiegu wtórnego (z osprzętem przyłączeniowym, gwint wewnętrzny) Zasilanie wodą grzewczą G 1¼ 1¼ 1¼ 1¼ 1¼ 1¼ Powrót wody grzewczej G 1¼ 1¼ 1¼ 1¼ 1¼ 1¼ Ciepła woda użytkowa G ¾ ¾ ¾ ¾ ¾ ¾ Zimna woda użytkowa G ¾ ¾ ¾ ¾ ¾ ¾ Cyrkulacja G ¾ ¾ ¾ ¾ ¾ ¾ Przyłącza przewodów czynnika chłodniczego Przewód cieczy Rura 7 mm 6 x 1 6 x 1 10 x 1 10 x 1 10 x 1 10 x 1 Moduł wewnętrzny UNF ⅝ ⅝ ⅝ ⅝ ⅝ ⅝ Moduł zewnętrzny UNF ⁷ ₁₆ ⁷ ₁₆ ⅝ ⅝ ⅝ ⅝ Przewód gazu gorącego Rura 7 mm 12 x 1 12 x 1 16 x 1 16 x 1 16 x 1 16 x 1 Moduł wewnętrzny UNF ⅞ ⅞ ⅞ ⅞ ⅞ ⅞ Moduł zewnętrzny UNF ¾ ¾ ⅞ ⅞ ⅞ ⅞ Długość przewodu cieczy i przewodu gazu gorącego Tryb grzewczy m od 3 do 30 od 3 do 30 od 3 do 30 od 3 do 30 od 3 do 30 od 3 do 30 Tryb chłodzenia m od 3 do 30 od 3 do 30 od 3 do 25 od 3 do 30 od 3 do 30 od 3 do 30 Poziom mocy akustycznej modułu zewnętrznego przy znamionowej mocy cieplnej (pomiar w oparciu o normę EN 12102/EN ISO ) Szacowany całkowity poziom mocy akustycznej Przy A7 ±3 K /W55 ±5 K (maks.) db(a) Przy A7 ±3 K /W55 ±5 K w trybie nocnym db(a) Klasa efektywności energetycznej wg rozporządzenia UE nr 11/2013 Ogrzewanie, przeciętne warunki klimatyczne Zastosowanie niskotemperaturowe (W35) A ++ A ++ A ++ A ++ A ++ A ++ Zastosowanie średniotemperaturowe (W55) A + A ++ A ++ A ++ A ++ A ++ Dane dot. mocy ogrzewania wg rozporządzenia UE nr 11/2013 (przeciętne warunki klimatyczne) Zastosowanie niskotemperaturowe (W35) Efektywność energetyczna η S % Znamionowa moc cieplna P rated kw 5,37 5,59 6,4 9,32 9,9 10,61 Zastosowanie średniotemperaturowe (W55) Efektywność energetyczna η S % Znamionowa moc cieplna P rated kw 5,26 5,09 6,40 9,35 10,04 10,71 Poziom mocy akustycznej wg ErP Poziom mocy akustycznej modułu zewnętrznego db(a) Urządzenia 400 V Typ AWBT/AWBT-E/AWBT-E-AC 221.C C C16 Dane dotyczące mocy grzewczej według EN (A2/W35) Znamionowa moc cieplna kw 5,90 6,31 7,02 Prędkość obrotowa wentylatora 1/min Pobór mocy elektrycznej kw 1,44 1,59 1,7 Stopień efektywności (COP) w trybie grzewczym 4,10 3,9 3,94 Regulacja mocy kw od 3,50 do 10,50 od 4,00 do 11,40 od 4,50 do 12,00 Dane dotyczące mocy grzewczej wg EN (A7/W35, różnica 5 K) Znamionowa moc cieplna kw 7,5,61 10,11 Prędkość obrotowa wentylatora 1/min Przepływ objętościowy powietrza m 3 /h Pobór mocy elektrycznej kw 1,51 1,77 2,04 Stopień efektywności (COP) w trybie grzewczym 5,01 4,7 4,95 Regulacja mocy kw od 4,70 do 13,60 od 5,20 do 14,20 od 5,70 do 14,70 Dane dotyczące mocy grzewczej wg EN (A 7/W35) Znamionowa moc cieplna kw 10,09 10,74 11,60 Pobór mocy elektrycznej kw 3,17 3,5 3,7 Stopień efektywności (COP) w trybie grzewczym 3,1 3,00 3,00 20 VIESMANN VITOCAL

21 Vitocal 222-S (ciąg dalszy) Typ AWBT/AWBT-E/AWBT-E-AC 221.C C C16 Dane dotyczące mocy w trybie chłodzenia zgodnie z normą EN (A35/W7) Znamionowa wydajność chłodnicza kw 4,92 6,11 7,02 Prędkość obrotowa wentylatora obr/min Pobór mocy elektrycznej kw 1,2 2,20 2,53 Stopień efektywności (EER) w trybie chłodzenia 2,70 2,7 2,77 Regulacja mocy kw do 6,0 do 6,5 do 7,1 Dane dotyczące mocy w trybie chłodzenia zgodnie z normą EN (A35/W1) Znamionowa wydajność chłodnicza kw 6,20 7,55 10,00 Prędkość obrotowa wentylatora obr/min Pobór mocy elektrycznej kw 1,77 2,29 3,57 Stopień efektywności (EER) w trybie chłodzenia 3,50 3,30 2,0 Regulacja mocy kw do,0 do 9,5 do 10,5 Temperatura powietrza na wlocie Chłodzenie (tylko typ AWBT-E-AC) Min. C Maks. C Tryb grzewczy Min. C Maks. C Woda grzewcza (obieg wtórny) Minimalny przepływ objętościowy l/h Pojemność minimalna instalacji grzewczej, bez możliwości l odcinania Maks. zewnętrzna strata ciśnienia (RFH) przy minimalnym mbar przepływie objętościowym kpa Maks. temperatura na zasilaniu C Parametry elektryczne modułu zewnętrznego Napięcie znamionowe sprężarki 3/N/PE 400 V/50 Hz Maks. prąd roboczy sprężarki A,7,7,7 Prąd rozruchowy sprężarki A Zabezpieczenie A Stopień ochrony IPX4 IPX4 IPX4 Parametry elektryczne modułu wewnętrznego Regulator pompy ciepła/moduł elektroniczny Napięcie znamionowe regulatora/układu elektronicznego 1/N/PE 230 V/50 Hz Zabezpieczenie przyłącza elektrycznego 1 x B16A Zabezpieczenie wewnętrzne T 6,3 A/250 V Podgrzewacz przepływowy wody grzewczej Typ AWBT-E/AWBT-E-AC: Zamontowane fabrycznie Typ AWBT: Wyposażenie dodatkowe Napięcie znamionowe 1/N/PE 230 V/50 Hz lub 3/N/PE 400 V/50 Hz Moc grzewcza kw 9 Zabezpieczenie przyłącza elektrycznego 3 x B16 A Maks. pobór mocy elektrycznej Wentylator W 2 x 45 2 x 45 2 x 45 Moduł zewnętrzny kw 5,13 5,13 5,15 Pompa wtórna (PWM) W Regulator/układ elektroniczny modułu zewnętrznego W Regulator/układ elektroniczny modułu wewnętrznego W Moc regulatora/układ elektroniczny modułu wewnętrznego W Obieg chłodniczy Czynnik roboczy R410A R410A R410A Ilość czynnika chłodniczego kg 3,60 3,60 3,60 Potencjał tworzenia efektu cieplarnianego (GWP) Ekwiwalent CO 2 t 7,5 7,5 7,5 Ilość do uzup. przy dł. przew. >12 m do 30 m g/m Sprężarka (całkowicie hermetyczna) Typ Scroll Olej w sprężarce Typ 3 MAF POE Ilość oleju w sprężarce l 1,17 1,17 1,17 3 VITOCAL VIESMANN 21

22 Vitocal 222-S (ciąg dalszy) 3 Typ AWBT/AWBT-E/AWBT-E-AC 221.C C C16 Dopuszczalne ciśnienie robocze Strona wysokiego ciśnienia bar MPa 4,3 4,3 4,3 Strona niskiego ciśnienia bar MPa 2, 2, 2, Wbudowany pojemnościowy podgrzewacz wody Pojemność l Maks. objętość pobieranej ciepłej wody użytkowej o temperaturze l C Współczynnik mocy N L zgodnie z normą DIN 470 1,6 1,6 1,6 Pobierana ilość wody przy podanym współczynniku mocy l/min 17,3 17,3 17,3 N L i podgrzewie ciepłej wody użytkowej z 10 do 45 C Maks. dopuszczalna temperatura ciepłej wody użytkowej C Wymiary modułu zewnętrznego Długość całkowita mm Szerokość całkowita mm Wysokość całkowita mm Wymiary modułu wewnętrznego Długość całkowita mm Szerokość całkowita mm Wysokość całkowita mm Masa całkowita Moduł zewnętrzny kg Moduł wewnętrzny Typ AWBT kg Typ AWBT-E/AWBT-E-AC kg Dopuszczalne ciśnienie robocze po stronie wtórnej bar MPa 0,3 0,3 0,3 Przyłącza obiegu wtórnego (z osprzętem przyłączeniowym, gwint wewnętrzny) Zasilanie wodą grzewczą G 1¼ 1¼ 1¼ Powrót wody grzewczej G 1¼ 1¼ 1¼ Ciepła woda użytkowa G ¾ ¾ ¾ Zimna woda użytkowa G ¾ ¾ ¾ Cyrkulacja G ¾ ¾ ¾ Przyłącza przewodów czynnika chłodniczego Przewód cieczy Rura 7 mm 10 x 1 10 x 1 10 x 1 Moduł wewnętrzny UNF ⅝ ⅝ ⅝ Moduł zewnętrzny UNF ⅝ ⅝ ⅝ Przewód gazu gorącego Rura 7 mm 16 x 1 16 x 1 16 x 1 Moduł wewnętrzny UNF ⅞ ⅞ ⅞ Moduł zewnętrzny UNF ⅞ ⅞ ⅞ Długość przewodu cieczy i przewodu gazu gorącego Tryb grzewczy m od 3 do 30 od 3 do 30 od 3 do 30 Tryb chłodzenia m od 3 do 30 od 3 do 30 od 3 do 30 Poziom mocy akustycznej modułu zewnętrznego przy znamionowej mocy cieplnej (pomiar w oparciu o normę EN 12102/EN ISO ) Szacowany całkowity poziom mocy akustycznej Przy A7 ±3 K /W55 ±5 K (maks.) db(a) Przy A7 ±3 K /W55 ±5 K w trybie nocnym db(a) Klasa efektywności energetycznej wg rozporządzenia UE nr 11/2013 Ogrzewanie, przeciętne warunki klimatyczne Zastosowanie niskotemperaturowe (W35) A ++ A ++ A ++ Zastosowanie średniotemperaturowe (W55) A ++ A ++ A ++ Dane dot. mocy ogrzewania wg rozporządzenia UE nr 11/2013 (przeciętne warunki klimatyczne) Zastosowanie niskotemperaturowe (W35) Efektywność energetyczna η S % Znamionowa moc cieplna P rated kw 9,75 11,17 Zastosowanie średniotemperaturowe (W55) Efektywność energetyczna η S % Znamionowa moc cieplna P rated kw 9,67 10,3 11,9 22 VIESMANN VITOCAL

23 Vitocal 222-S (ciąg dalszy) Typ AWBT/AWBT-E/AWBT-E-AC 221.C C C16 Poziom mocy akustycznej wg ErP Poziom mocy akustycznej modułu zewnętrznego db(a) Tryb nocny o mniejszej emisji hałasu można ustawić na regulatorze pompy ciepła na poziomie ustawień Specjalista. 3 VITOCAL VIESMANN 23

24 Vitocal 222-S (ciąg dalszy) Wymiary Moduł wewnętrzny A BC D E E D C B A FG H A B C D E FG H A B C D E G F A Powrót wody grzewczej G 1¼ (gwint wewnętrzny) B Zimna woda użytkowa G ¾ (gwint wewnętrzny) C Cyrkulacja G ¾ (gwint wewnętrzny) D Ciepła woda użytkowa G ¾ (gwint wewnętrzny) 24 VIESMANN VITOCAL

25 Vitocal 222-S (ciąg dalszy) E Zasilanie wodą grzewczą G 1¼ (gwint wewnętrzny) F Przewód cieczy: 7 rury 10 mm, gwint UNF ⅝ G Przewód gazu gorącego: 7 rury 16 mm, gwint UNF ⅞ H Przepust na przewody elektryczne: Przewody niskiego napięcia < 42 V Przewody zasilające 400 V~/230 V~ Moduły zewnętrzne Patrz od strony 26. Granice zastosowania zgodnie z EN Ogrzewanie Chłodzenie Temperatura na zasilaniu Obieg wtórny w C Temperatura powietrza na wlocie w C Temperatura na zasilaniu Obieg wtórny w C Temperatura powietrza na wlocie w C 3 VITOCAL VIESMANN 25

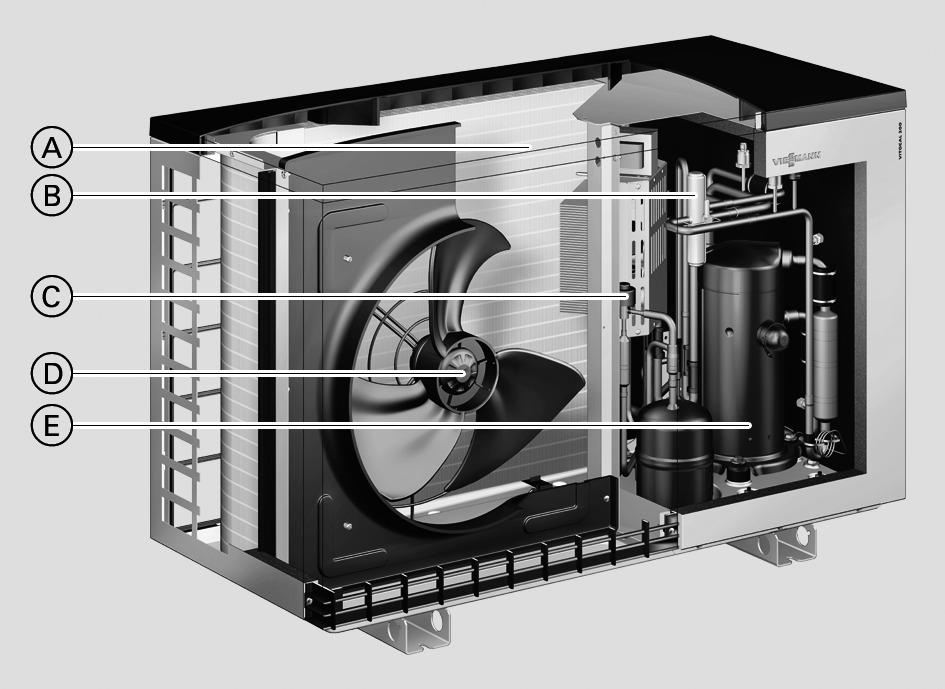

26 Moduły zewnętrzne 4.1 Moduł zewnętrzny, typy od 201.D04 do 201.D0 oraz od 221.C04 do 221.C0, 230 V~ Opis A Parownik zabezpieczony powłoką z falistymi lamelami dla zwiększenia wydajności B 4-drogowy zawór przełączny C Elektroniczny zawór rozprężny (EZR) D Energooszczędny wentylator EC z regulacją obrotów E Sprężarka Scroll z regulacją obrotów 4 Przyporządkowanie pomp ciepła Vitocal 200-S Typ AWB-M 201.D04 AWB-M 201.D06 AWB-M 201.D0 AWB-M-E-AC 201.D04 AWB-M-E-AC 201.D06 AWB-M-E-AC 201.D0 Vitocal 222-S Typ AWBT-M 221.C04 AWBT-M 221.C06 AWBT-M 221.C0 AWBT-M-E 221.C04 AWBT-M-E 221.C06 AWBT-M-E 221.C0 AWBT-M-E-AC 221.C04 AWBT-M-E-AC 221.C06 AWBT-M-E-AC 221.C0 26 VIESMANN VITOCAL

27 Moduły zewnętrzne (ciąg dalszy) Wymiary A B C D 705 D C A B A Przepust na przewód połączeniowy Modbus modułu wewnętrznego/zewnętrznego B Przepust na przewód zasilający C Przewód cieczy 201.D04 do D06: UNF ⁷ ₁₆ 201.D0: UNF ⅝ D Przewód gazu gorącego 201.D04 do D06: UNF ¾ 201.D0: UNF ⅞ VITOCAL VIESMANN 27

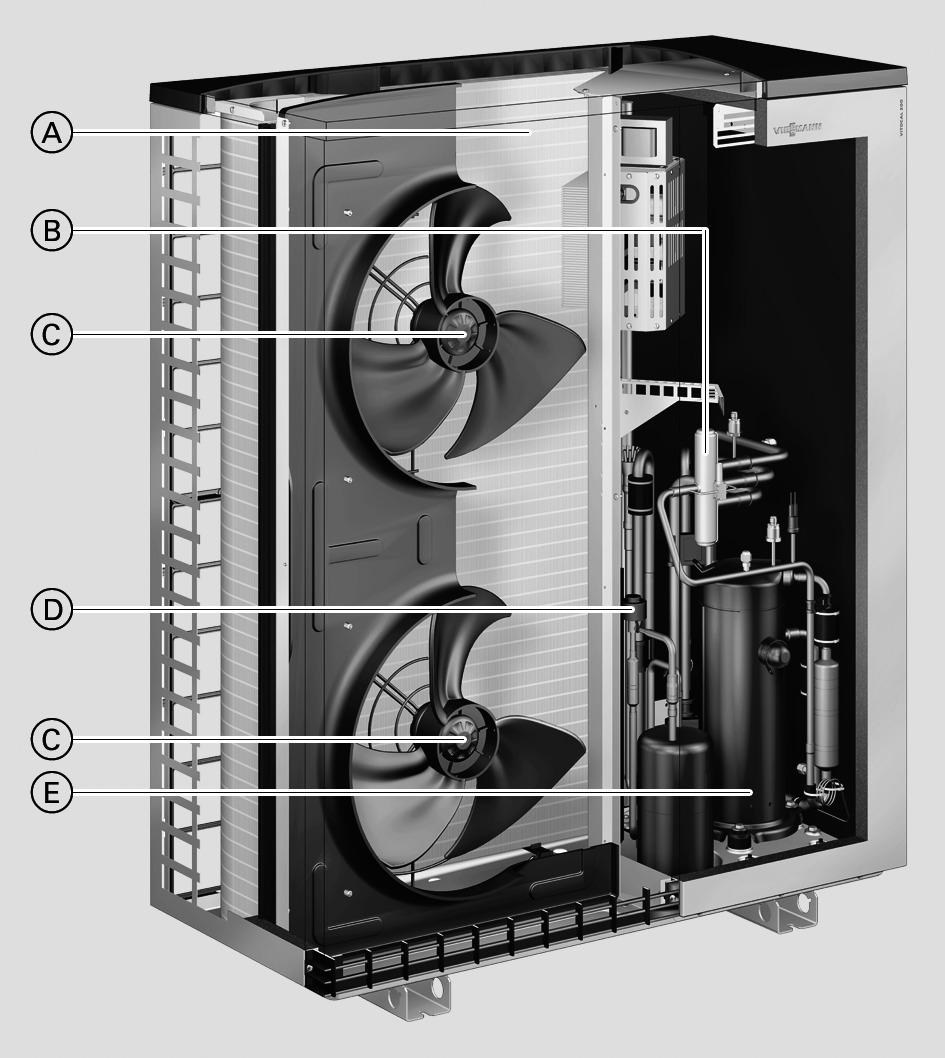

28 Moduły zewnętrzne (ciąg dalszy) 4.2 Moduł zewnętrzny, typy od 201.D10 do 201.D16 oraz od 221.C10 do 221.C16, 230 V~ i 400 V~ Opis A Parownik zabezpieczony powłoką z falistymi lamelami dla zwiększenia wydajności B 4-drogowy zawór przełączny C Energooszczędne wentylatory EC z regulacją obrotów D Elektroniczny zawór rozprężny (EZR) E Sprężarka Scroll z regulacją obrotów 4 Przyporządkowanie pomp ciepła Vitocal 200-S Typ AWB-M 201.D10 AWB-M 201.D13 AWB-M 201.D16 AWB-M-E-AC 201.D10 AWB-M-E-AC 201.D13 AWB-M-E-AC 201.D16 AWB 201.D10 AWB 201.D13 AWB 201.D16 AWB-E-AC 201.D10 AWB-E-AC 201.D13 AWB-E-AC 201.D16 AWBT-M 221.C16 AWBT-M-E 221.C10 AWBT-M-E 221.C13 AWBT-M-E 221.C16 AWBT-M-E-AC 221.C10 AWBT-M-E-AC 221.C13 AWBT-M-E-AC 221.C16 AWBT 221.C10 AWBT 221.C13 AWBT 221.C16 AWBT-E 221.C10 AWBT-E 221.C13 AWBT-E 221.C16 AWBT-E-AC 221.C10 AWBT-E-AC 221.C13 AWBT-E-AC 221.C16 Vitocal 222-S Typ AWBT-M 221.C10 AWBT-M 221.C13 2 VIESMANN VITOCAL
