VIESMANN. VITOCAL Pompy ciepła powietrze/woda. Wytyczne projektowe. VITOCAL 300-A Typ AWO-AC 301.B. VITOCAL 200-A Typ AWCI-AC 201.

Wielkość: px
Rozpocząć pokaz od strony:

Download "VIESMANN. VITOCAL Pompy ciepła powietrze/woda. Wytyczne projektowe. VITOCAL 300-A Typ AWO-AC 301.B. VITOCAL 200-A Typ AWCI-AC 201."

Transkrypt

1 VIESMANN VITOCAL Pompy ciepła powietrze/woda Wytyczne projektowe Pompa ciepła powietrze/woda z napędem elektrycznym do eksploatacji jednosystemowej, monoenergetycznej lub dwusystemowej VITOCAL 200-A Typ AWCI-AC 201.A Temperatura na zasilaniu do 60 C Zakres mocy cieplnej modulowany 3 do 10 kw Wersja z układem pracy odwracalnej do ogrzewania/chłodzenia pomieszczeń i podgrzewu wody użytkowej Typ AWCI-AC 201.A do ustawienia wewnątrz VITOCAL 300-A Typ AWCI-AC 301.A i AWO-AC 301.A Temperatura na zasilaniu do 60 C Zakres mocy cieplnej modulowany 3 do 9 kw Wersja z układem pracy odwracalnej do ogrzewania/chłodzenia pomieszczeń i podgrzewu wody użytkowej Typ AWCI-AC 301.A do ustawienia wewnątrz Typ AWO-AC 301.A do ustawienia na zewnątrz 4/2014 VITOCAL 300-A Typ AWO-AC 301.B Temperatura na zasilaniu do 65 C Wersja z układem pracy odwracalnej do ogrzewania/chłodzenia pomieszczeń i podgrzewu wody użytkowej Typ AWO-AC 301.B do ustawienia na zewnątrz VITOCAL 350-A Typ AWHI 351.A i AWHO 351.A Temperatura na zasilaniu do 65 C Znamionowa moc cieplna 10,6 do 18,5 kw Do ogrzewania pomieszczeń i podgrzewu wody użytkowej Typ AWHI 351.A do ustawienia wewnątrz Typ AWHO 351.A do ustawienia na zewnątrz

2 Spis treści Spis treści 1. Tylko Vitocal 200-A 1. 1 Opis wyrobu... 7 Zalety... 7 Zakres dostawy Dane techniczne... 9 Dane techniczne... 9 Dane akustyczne Wymiary Granice zastosowania wg EN typ AWCI-AC 201.A Wykresy mocy typu AWCI-AC 201.A Charakterystyki hydrauliczne typu AWCI-AC 201.A Granice zastosowania wg EN typ AWCI-AC 201.A Wykresy mocy typu AWCI-AC 201.A Charakterystyki hydrauliczne typu AWCI-AC 201.A Vitocal 300-A, typ AWCI-AC 301.A/ AWO-AC 301.A 2. 1 Opis wyrobu Zalety Stan wysyłkowy Dane techniczne Dane techniczne Dane akustyczne Wymiary typu AWCI-AC 301.A Wymiary typu AWO-AC 301.A Granice zastosowania wg EN Wykresy mocy typu AWCI-AC 301.A09/AWO-AC 301.A09 (urządzenia 400 V).. 23 Wykresy mocy typu AWCI-M-AC 301.A09/AWO-M-AC 301.A09 (urządzenia 230 V) Charakterystyki hydrauliczne typu AWCI-AC 301.A09 (urządzenia 400 V) Charakterystyki hydrauliczne typu AWO-AC 301.A09 (urządzenia 400 V) Charakterystyki hydrauliczne typu AWCI-M-AC 301.A09/AWO-M-AC 301.A09 (urządzenia 230 V) Vitocal 300-A, typ AWO-AC 301.B 3. 1 Opis wyrobu Zalety Stan dostawy Dane techniczne Dane techniczne Wymiary Granice zastosowania wg EN Wykresy mocy typu AWO-AC 301.B Wykresy mocy typu AWO-AC 301.B Charakterystyki hydrauliczne Vitocal 350-A 4. 1 Opis wyrobu Zalety Zakres dostawy Dane techniczne Dane techniczne Dane akustyczne Wymiary typ AWHI 351.A Wymiary typ AWHO 351.A Granice zastosowania według EN Wykresy mocy typu AWHI 351.A10/AWHO 351.A10 (urządzenia 400 V) Wykresy mocy typu AWHI-M 351.A10/AWHO-M 351.A10 (urządzenia 230 V) Charakterystyki hydrauliczne typu AWHI 351.A Charakterystyki hydrauliczne typu AWHO 351.A Charakterystyki hydrauliczne typu AWHI-M 351.A/AWHO-M 351.A10 (urządzenia 230 V) Wykresy mocy typu AWHI 351.A14/AWHO 351.A14 (urządzenia 400 V) Charakterystyki hydrauliczne typu AWHI 351.A Charakterystyki hydrauliczne typu AWHO 351.A Wykresy mocy typu AWHI 351.A20/AWHO 351.A20 (urządzenia 400 V) Charakterystyki hydrauliczne typu AWHI 351.A Charakterystyki hydrauliczne typu AWHO 351.A Pojemnościowy podgrzewacz wody 6. Instalacyjne wyposażenie dodatkowe 5. 1 Vitocell 100-V, typ CVW Przegląd VIESMANN VITOCAL

3 Spis treści (ciąg dalszy) 6. 2 Urządzenie nawiewno-wywiewne Vitovent 300-F Obieg powietrza (obieg pierwotny) do ustawienia wewnątrz Zestaw do przepustu ściennego Vitocal 200-A Zestaw do przepustu ściennego Vitocal 300-A/350-A Kolano kanału powietrznego Przepust ścienny, prosty Kanały powietrzne, proste Przepust ścienny wielofunkcyjny Przedłużenie do przepustu ściennego wielofunkcyjnego Kratka wentylacyjna zewnętrzna Pokrywa dźwiękoizolacyjna kanału powietrznego Kratka osłonowa do kanału powietrznego Obieg grzewczy (obieg wtórny) Przepływowy podgrzewacz wody grzewczej Przepływowy podgrzewacz wody grzewczej Podgrzewacz przepływowy wody grzewczej (zestaw 1) Przepływowy podgrzewacz wody grzewczej, zestaw Mały rozdzielacz Hydrauliczny zestaw przyłączeniowy Pompy obiegowe Wysokowydajna pompa obiegowa (obieg wtórny) Wysokowydajna pompa obiegowa (obieg wtórny) drogowy zaworów przełączny Podgrzew wody użytkowej za pomocą Vitocell 100-V, typ CVA (300 l/500 l), typ CVW (390 l) Grzałka elektryczna EHE Grzałka elektryczna EHE Zestaw solarnych wymienników ciepła Anoda ochronna Armatura zabezpieczająca wg DIN Podgrzew wody użytkowej za pomocą Vitocell 100-B, typ CVB (300 l/500 l) Grzałka elektryczna EHE Anoda ochronna Armatura zabezpieczająca wg DIN Podgrzew wody użytkowej z zewnętrznym wymiennikiem ciepła (system zasilania podgrzewacza) Lanca Grzałka elektryczna EHE Pompa obiegowa ładowania podgrzewacza Kulowy zawór 2-drogowy z napędem elektrycznym (DN 32) Płytowy wymiennik ciepła Vitotrans 100, typ PWT Anoda ochronna Armatura zabezpieczająca wg DIN Chłodzenie Przełącznik wilgotnościowy 230 V Czujnik ochrony przed zamarzaniem drogowy zawór przełączny (R 1) Kontaktowy czujnik temperatury Czujnik temperatury pomieszczenia do oddzielnego obiegu chłodzenia Kontaktowy czujnik temperatury Czujnik temperatury pomieszczenia do oddzielnego obiegu chłodzącego Klimakonwektory VITOCAL VIESMANN 3

4 Spis treści (ciąg dalszy) 7. Wskazówki projektowe dotyczące ustawienia wewnątrz 8. Wskazówki projektowe dotyczące ustawienia na zewnątrz 7. 1 Ustawienie Wskazówki dotyczące ustawienia Wymagania dotyczące ustawienia Prowadzenie powietrza w pomieszczeniu technicznym Vitocal 200-A: Ustawienie narożne z odległością od ściany 80 mm i 245 mm Vitocal 200-A: Ustawienie narożne z przepustem ściennym wielofunkcyjnym, odległość od ściany 80 mm i 245 mm Vitocal 200-A: Ustawienie przy ścianie Vitocal 200-A: Ustawienie przy ścianie z przepustem ściennym wielofunkcyjnym 84 Vitocal 300-A/350-A: Ustawienie narożne w odległości od ściany 80 mm Vitocal 300-A/350-A: Ustawienie narożne w odległości od ściany 250 mm Vitocal 300-A/350-A: Ustawienie przy ścianie w odległości 80 mm Vitocal 300-A/350-A: Ustawienie przy ścianie w odległości 250 mm Ścianka działowa przy wylocie/wlocie powietrza przez zewnętrzną kratkę wentylacyjną Ściana działowa przy wlocie/wylocie powietrza przez studzienkę okna piwnicznego Prowadzenie powietrza przez studzienkę okna piwnicznego Przyłącza elektryczne Hałas Uwarunkowania hydrauliczne obiegu wtórnego Ustawienie Zabezpieczenie przed zamarzaniem Minimalne odległości Wskazówki dotyczące ustawienia Fundamenty Fundament Vitocal 300-A, typ AWO-AC 301.A, Vitocal 350-A, typ AWHO 351.A 101 Fundament Vitocal 300-A, typ AWO-AC 301.B Obciążenie przez wiatr Odpływ kondensatu wymiennika ciepła Przewody elektryczne i hydrauliczne Wlot na przewody poprowadzony przez ścianę Wlot na przewody przez płytę dna Przyłącza elektryczne Hałas Uwarunkowania hydrauliczne obiegu wtórnego Ogólne wskazówki projektowe 9. 1 Zasilanie elektryczne i taryfy Procedura zgłoszeniowa Blokada dostawy prądu przez ZE Miejsce montażu regulatora pompy ciepła Wymiarowanie pompy ciepła Eksploatacja jednosystemowa Dodatek do podgrzewu wody użytkowej przy eksploatacji jednosystemowej Dodatek przy eksploatacji z obniżoną temperaturą Eksploatacja monoenergetyczna Eksploatacja dwusystemowa Określanie punktu dwusystemowego Obieg grzewczy i rozdzielenie ciepła Wytyczne projektowe dla podgrzewacza buforowego wody grzewczej Vitocal 200-A/300-A Vitocal 350-A Jakość wody Woda grzewcza Przyłącze po stronie wody użytkowej Przykład z Vitocell 100-V, typ CVW Zawór bezpieczeństwa Dobór pojemnościowego podgrzewacza wody System zasilania podgrzewacza Przykłady instalacji Tryb chłodzenia (tylko Vitocal 200-A/300-A) Chłodzenie za pomocą konwektorów wentylatorowych Vitoclima 200-C (wyposażenie dodatkowe) Przyłączenie termicznej instalacji solarnej Zastosowanie zgodne z przeznaczeniem VIESMANN VITOCAL

5 Spis treści (ciąg dalszy) 10. Regulator pompy ciepła Vitotronic 200, typ WO1B 11. Regulator pompy ciepła Vitotronic 200, typ WO1C 12. Przegląd wyposażenia dodatkowego regulatora 13. Wyposażenie dodatkowe regulatora Vitotronic 200, typ WO1B/ WO1C 14. Wyposażenie dodatkowe regulatora Vitotronic 200, typ WO1B Vitotronic 200, typ WO1B Przyporządkowanie typu regulatora do pompy ciepła Budowa i funkcje Zegar sterujący Ustawianie programów roboczych Funkcja zabezpieczenia przed zamarznięciem Ustawianie krzywych grzewczych i krzywych chłodzenia (nachylenie i poziom) Instalacje grzewcze z zasobnikiem buforowym wody grzewczej lub sprzęgłem hydraulicznym Czujnik temperatury zewnętrznej Dane techniczne Vitotronic 200, typ WO1B Obudowa regulatora do montażu ściennego Vitotronic 200, typ WO1C Przyporządkowanie typu regulatora do pompy ciepła Budowa i funkcje Zegar sterujący Ustawianie programów roboczych Funkcja zabezpieczenia przed zamarznięciem Ustawianie krzywych grzewczych i krzywych chłodzenia (nachylenie i poziom) Instalacje grzewcze z zasobnikiem buforowym wody grzewczej lub sprzęgłem hydraulicznym Czujnik temperatury zewnętrznej Dane techniczne Vitotronic 200, typ WO1C Obudowa regulatora do montażu ściennego (tylko Vitocal 300-A, typ AWO-AC 301.B) Moduły zdalnego sterowania dotycząca Vitotrol 200A Vitotrol 200A Radiowe moduły zdalnego sterowania dotycząca Vitotrol 200 RF Vitotrol 200 RF Wzmacniacz bezprzewodowy Inne Stycznik pomocniczy Rozdzielacz KM-BUS Regulator temperatury wody w basenie kąpielowym Regulator temperatury wody w basenie kąpielowym (termostat) Zestaw uzupełniający regulatora obiegu grzewczego Zestaw uzupełniający mieszacza z wbudowanym silnikiem mieszacza Zestaw uzupełniający mieszacza dla oddzielnego silnika mieszacza Zanurzeniowy regulator temperatury Kontaktowy regulator temperatury Technika komunikacji Vitocom 100, typ LAN Vitocom 100, typ GSM Vitocom 200, typ LAN Vitocom 300, typ LAN Moduł komunikacyjny LON Moduł komunikacyjny LON do sterowania układem kaskadowym Przewód połączeniowy LON do wymiany danych między regulatorami Przedłużacz do przewodu łączącego Opornik obciążenia Połączenie elektryczne Elektryczne przewody łączące Radiowe moduły zdalnego sterowania Baza radiowa Czujniki Czujnik temperatury pomieszczenia do oddzielnego obiegu chłodzenia Kontaktowy czujnik temperatury Kontaktowy czujnik temperatury jako czujnik temperatury wody na zasilaniu instalacji Czujnik temperatury wody w podgrzewaczu Zestaw uzupełniający regulatora obiegu grzewczego Silnik mieszacza VITOCAL VIESMANN 5

6 Spis treści (ciąg dalszy) Solarny podgrzew wody użytkowej i wspomaganie ogrzewania Vitosolic 100, typ SD1, nr katalog. Z Vitosolic 200, typ SD4, nr katalog. Z Rozszerzenia funkcji Zewnętrzny rozszerzenie H Pozostałe wyposażenie dodatkowe regulatora Vitotronic 200, typ WO1C Połączenie elektryczne Elektryczne przewody łączące Instalacja fotowoltaiczna Licznik energii, trójfazowy Moduły zdalnego sterowania dotycząca Vitotrol 200A i Vitotrol 300B Vitotrol 200A Vitotrol 300B Radiowe moduły zdalnego sterowania Vitotrol 300 RF B ze stacją dokującą Vitotrol 300 RF B z uchwytem ściennym Baza radiowa B Bezprzewodowy czujnik temperatury zewnętrznej Czujniki Czujnik temperatury pomieszczenia Kontaktowy czujnik temperatury Zanurzeniowy czujnik temperatury Inne Odbiornik sygnałów radiowych Zestaw uzupełniający regulatora obiegu grzewczego Zestaw uzupełniający z mieszaczem Solarny podgrzew wody użytkowej i wspomaganie ogrzewania Moduł regulatora systemów solarnych, typ SM Rozszerzenia funkcji Zestaw uzupełniający AM Zestaw uzupełniający EA Wykaz haseł VIESMANN VITOCAL

7 Tylko Vitocal 200-A 1.1 Opis wyrobu Zalety A Parownik B Wentylator C Regulator pompy ciepła Vitotronic 200 D Sprężarka z regulacją mocy, sterowanie przez inwerter E 3-drogowy zawór przełączny F Pompa wtórna G Przepływowy podgrzewacz wody grzewczej H Skraplacz K Elektroniczny zawór rozprężny 1 Niskie koszty eksploatacji ze względu na wysoką wartość COP wg EN 14511: Do 4,8 przy (A7/W35) i do 3,8 przy (A2/W35) Regulacja mocy przez inwerter DC zapewnia wysoką wydajność przy eksploatacji z obciążeniem częściowym oraz precyzyjne dostosowanie mocy do zapotrzebowania na ciepło. Cicha praca dzięki wentylatorowi promieniowemu, konstrukcji zoptymalizowanej pod względem emisji dźwięku i dodatkowemu trybowi nocnemu ze zredukowaną prędkością obrotową wentylatora. Efektywne odmrażanie przez obejście obiegu chłodzącego Łatwy w obsłudze regulator Vitotronic z wyświetlaczem tekstowym i graficznym zdalny system obsługi i nadzoru umożliwia przyłączenie do Vitocom 100 i 200. Zintegrowane bilansowanie energii Optymalne wykorzystanie samodzielnie wytworzonego prądu z instalacji fotowoltaicznych Znak jakości EHPA jako dowód stopnia efektywności (COP) tłoczenia wg programu stymulacji rynku. VITOCAL VIESMANN 7

8 1 Tylko Vitocal 200-A (ciąg dalszy) Zakres dostawy Pompa ciepła powietrze/woda z układem pracy odwracalnej do ustawienia wewnątrz o nominalnej mocy grzewczej od 5 do 7 kw i mocy chłodniczej od 4 do 12 kw. Pompa ciepła o zwartej konstrukcji z elektronicznym ogranicznikiem prądu rozruchowego Regulator pompy ciepła Vitotronic 200, typ WO1C zintegrowany Niski poziom hałasu oraz drgań dzięki sprężarce z izolacją przeciw drganiom. Sterowanie sprężarką przez inwerter. Maks. temperatura na zasilaniu 60 C przy temperaturze powietrza na wlocie 2 C Z elektronicznym zaworem rozprężnym Wbudowany czujnik przepływu Czynnik chłodniczy R410A Płytowy wymiennik ciepła ze stali nierdzewnej (1.4401) do przekazywania ciepła do systemu grzewczego Wbudowana wysokowydajna pompa obiegowa obiegu grzewczego Czujnik temperatury wody na zasilaniu obiegu wtórnego 3-drogowy zawór przełączny podgrzewu wody grzewczej/użytkowej Zintegrowany 3-stopniowy podgrzewacz przepływowy wody grzewczej o mocy 8,8 kw Możliwość regulacji wysokości nóżek Armatura zabezpieczająca obieg grzewczy (w zestawie) Kolor srebrny 8 VIESMANN VITOCAL

9 Tylko Vitocal 200-A (ciąg dalszy) 1.2 Dane techniczne Dane techniczne Typ AWCI-AC 201.A A10 Dane dane dotyczące mocy ogrzewania wg EN (A2/W35) Znamionowa moc grzewcza kw 4,98 7,00 Pobór mocy elektrycznej kw 1,32 1,97 Współczynnik mocyε (COP) 3,76 3,55 Dane dane dotyczące mocy ogrzewania wg EN (A7/W35, różnica 5 K) Znamionowa moc cieplna kw 5,16 7,48 Pobór mocy elektrycznej kw 1,08 1,59 Stopień efektywności ε (COP) 4,77 4,70 Dane dotyczące mocy ogrzewania przy 100% wg EN (A 7/W35) Znamionowa moc cieplna kw 7,49 10,12 Pobór mocy elektrycznej kw 2,65 3,89 Stopień efektywności ε (COP) 2,82 2,60 Dane dane dotyczące mocy chłodzenia wg EN (A35/W18) Znamionowa wydajność chłodnicza kw 5,32 8,80 Pobór mocy elektrycznej kw 1,66 2,75 Stopień efektywności EER 3,21 3,20 Regulacja mocy kw 3,20 do 9,40 5,00 do 12,75 Pobór mocy elektrycznej kw 0,87 do 4,70 1,25 do 6,64 Stopień efektywności EER 3,66 do 2,00 4,00 do 1,92 Dane dane dotyczące mocy chłodzenia wg EN (A35/W7) Znamionowa wydajność chłodnicza kw 4,10 6,70 Pobór mocy elektrycznej kw 1,60 2,48 Stopień efektywności EER 2,56 2,70 Zakres wydajności chłodniczej kw 2,30 do 7,33 4,00 do 10,35 Pobór mocy elektrycznej kw 0,82 do 4,07 1,42 do 6,05 Stopień efektywności EER 2,80 do 1,80 2,80 do 1,71 Pozyskiwanie ciepła Maks. moc wentylatora przy 600 obr./min W Ilość powietrza m 3 /h Maks. dop. strata ciśnienia przy 3600 m 3 /h Pa (wlot i wylot kanałów powietrznych) Min. temperatura powietrza na wlocie C Maks. temperatura powietrza na wlocie C Woda grzewcza (obieg wtórny) Pojemność l 5,0 5,3 Minimalny przepływ objętościowy l/h Dyspozycyjna wysokość tłoczenia mbar kpa Maks. temperatura na zasilaniu przy temperaturze powietrza na wlocie C C Maks. temperatura na zasilaniu przy temperaturze powietrza na wlocie C C Parametry elektryczne Napięcie znamionowe 3/N/PE 400 V/50 Hz Maks. znamionowe natężenie prądu A 9,7 14,5 Prąd rozruchowy A 6,0 10,0 Zabezpieczenie A B16A 3 biegunowy Zabezp. wentylatora T 6,3 A H Napięcie znamionowe obwodu prądu sterowniczego 230 V/50 Hz Zabezpieczenie obwodu prądu sterowniczego T 6,3 A H Pobór mocy elektrycznej Wentylator przy 600 obr./min W Pompa wtórna W 5 do 70 5 do 70 Obieg chłodniczy Czynnik roboczy R410A R410A Ilość napełnienia kg 2,2 3,2 Sprężarka sterowana inwerterem Typ Tłok mimośrodowy Scroll, hermetyczna Wymiary Długość całkowita mm Szerokość całkowita mm Wysokość całkowita mm Masa całkowita kg VITOCAL VIESMANN 9

10 Tylko Vitocal 200-A (ciąg dalszy) 1 Typ AWCI-AC 201.A A10 Dop. ciśnienie robocze bar 3 3 MPa 0,3 0,3 Przyłącza Zasilanie i powrót wody grzewczej R 1½ 1½ Wąż kondensatu (Ø wewn./zewn.) mm 32/40 32/40 Dane akustyczne Typ AWCI-AC 201.A07 przy ustawieniu narożnym Poziom mocy akustycznej L W W pomieszczeniu technicznym Strona zasysająca Na zewnątrz Strona wywiewna Strona zasysająca i wywiewna Szacowany (A) łączny poziom mocy akustycznej w eksploatacji grzewczej przy A7 ±3 K /W55 ±1 K Min. moc grzewcza db(a) Maks. moc grzewcza db(a) Tryb nocny db(a) Typ AWCI-AC 201.A10 przy ustawieniu narożnym Poziom mocy akustycznej L W W pomieszczeniu technicznym Strona zasysająca Na zewnątrz Strona wywiewna Strona zasysająca i wywiewna Szacowany (A) łączny poziom mocy akustycznej w eksploatacji grzewczej przy A7 ±3 K /W55 ±1 K Min. moc grzewcza db(a) Maks. moc grzewcza db(a) Tryb nocny db(a) Pomiar łącznego poziomu mocy akustycznej w oparciu o normę EN ISO 12102/EN ISO , klasa dokładności 2 i wg wytycznych znaku jakości EHPA 10 VIESMANN VITOCAL

11 Tylko Vitocal 200-A (ciąg dalszy) Wymiary 230 V~ < 42 V D C A D C B A B A D C A Powrót wody grzewczej oraz powrót pojemnościowego podgrzewacza wody B Odpływ kondensatu C Zasilanie wodą grzewczą D Zasilanie pojemnościowego podgrzewacza wody Wskazówki Wylot powietrza do wyboru po lewej lub po prawej stronie Przewody hydrauliczne i odpływ kondensatu mogą być poprowadzone na zewnątrz pompy ciepła w lewą lub prawą stronę. Montaż wykonywany jest zawsze po przeciwnej stronie od wylotu powietrza. Węże przyłączeniowe można skrócić. Podane wymiary wynikają z długości węży w momencie dostawy. VITOCAL VIESMANN 11

12 Tylko Vitocal 200-A (ciąg dalszy) 1 Granice zastosowania wg EN typ AWCI-AC 201.A07 Różnica temperatur w obiegu wtórnym: 5 K Temp. zasilania w obiegu wtórnym w C Temperatura powietrza na wlocie w C 35 Wykresy mocy typu AWCI-AC 201.A A 4 55 C Moc w kw B Temperatura powietrza na wlocie w C C 30 Współczynnik efektywności COP Temperatura powietrza na wlocie w C C Dane dotyczące COP w tabelach i na wykresach zostały ustalone w oparciu o normę EN Dane dotyczące mocy obowiązują dla nowych urządzeń z czystymi płytowymi wymiennikami ciepła. A Moc grzewcza B Pobór mocy elektrycznej C Temperatury na zasilaniu w obiegu wtórnym (temperatury na zasilaniu wodą grzewczą T HV ) 12 VIESMANN VITOCAL

13 Tylko Vitocal 200-A (ciąg dalszy) Dane dotyczące mocy ogrzewania Temperatura powietrza na wlocie C Temperatura zasilania obiegu wtórnego C 35 Moc grzewcza kw 5,24 7,49 4,98 5,16 5,496 6,53 7,54 Pobór mocy elektrycznej kw 2,34 2,65 1,32 1,08 1,068 1,01 0,96 Stopień efektywności ε (COP) 2,24 2,82 3,76 4,77 5,136 6,53 7,96 Temperatura na zasilaniu obiegu C 45 wtórnego Moc grzewcza kw 4,53 7,28 4,74 5,00 6,15 6,70 7,24 Pobór mocy elektrycznej kw 2,55 3,10 1,58 1,40 1,63 1,48 1,34 Stopień efektywności ε (COP) 1,78 2,35 2,98 3,58 3,83 4,68 5,52 Temperatura na zasilaniu obiegu C 55 wtórnego Moc grzewcza kw 2,81 3,51 4,49 4,52 4,59 4,84 5,09 Pobór mocy elektrycznej kw 1,73 1,86 1,93 1,64 1,56 1,29 1,02 Stopień efektywności ε (COP) 1,62 1,89 2,33 2,76 3,05 4,03 5,01 Temperatura na zasilaniu obiegu C 60 wtórnego Moc grzewcza kw 4,48 4,84 5,06 5,78 6,50 Pobór mocy elektrycznej kw 2,03 1,97 1,93 1,81 1,69 Stopień efektywności ε (COP) 2,2 2,48 2,64 3,19 3,74 1 Charakterystyki hydrauliczne typu AWCI-AC 201.A07 Dyspozycyjne wysokości tłoczenia wbudowanej pompy obiegowej o wysokiej wydajności Dyspozycyjna wysokość tłoczenia mbar kpa ,5 1 1,5 2 2,5 3 Przepływ objętościowy w m³/h Granice zastosowania wg EN typ AWCI-AC 201.A10 Różnica temperatur w obiegu wtórnym: 5 K Temp. zasilania w obiegu wtórnym w C Temperatura powietrza na wlocie w C 35 VITOCAL VIESMANN 13

14 Tylko Vitocal 200-A (ciąg dalszy) Wykresy mocy typu AWCI-AC 201.A C 45 C 55 C C 8 A 6 Moc w kw 4 B Temperatura powietrza na wlocie w C C 45 C 35 C C Stopień efektywności COP Temperatura powietrza na wlocie w C 35 C 45 C 55 C C 35 Dane dotyczące COP w tabelach i na wykresach zostały ustalone w oparciu o normę EN Dane dotyczące mocy obowiązują dla nowych urządzeń z czystymi płytowymi wymiennikami ciepła. A Moc grzewcza B Pobór mocy elektrycznej C Temperatury na zasilaniu w obiegu wtórnym (temperatury na zasilaniu wodą grzewczą T HV ) Dane dotyczące mocy ogrzewania Temperatura powietrza na wlocie C Temperatura zasilania obiegu wtórnego C 35 Moc grzewcza kw 7,39 10,12 7,00 7,48 8,04 9,67 12,20 Pobór mocy elektrycznej kw 3,45 3,89 1,97 1,59 1,58 1,53 1,57 Stopień efektywności ε (COP) 2,14 2,60 3,55 4,70 5,24 6,51 7,76 Temperatura na zasilaniu obiegu C 45 wtórnego Moc grzewcza kw 4,07 9,25 6,57 6,85 7,63 9,22 12,00 Pobór mocy elektrycznej kw 2,44 4,14 2,40 2,01 1,90 1,88 1,77 Stopień efektywności ε (COP) 1,67 2,23 2,74 3,41 4,12 5,03 6,77 Temperatura na zasilaniu obiegu C 55 wtórnego Moc grzewcza kw 3,21 7,28 8,13 7,11 8,70 11,23 Pobór mocy elektrycznej kw 2,06 3,32 3,40 2,31 2,32 2,37 Stopień efektywności ε (COP) 1,56 2,20 2,39 3,14 3,83 4,73 14 VIESMANN VITOCAL

15 Tylko Vitocal 200-A (ciąg dalszy) Charakterystyki hydrauliczne typu AWCI-AC 201.A10 Dyspozycyjne wysokości tłoczenia wbudowanej pompy obiegowej o wysokiej wydajności 1 Dyspozycyjna wysokość tłoczenia mbar kpa ,5 1 1,5 2 2,5 3 Przepływ objętościowy w m³/h VITOCAL VIESMANN 15

16 Vitocal 300-A, typ AWCI-AC 301.A/AWO-AC 301.A 2.1 Opis wyrobu Zalety A Parownik B Wentylator C Hermetyczna, cyfrowa sprężarka Digital Scroll z regulacją mocy D Skraplacz E Elektroniczny zawór rozprężny 2 Na rysunku przedstawiony jest typ AWCI-AC 301.A. Wysoka wartość COP wg EN 14511: 3,9 (A2/W35) Niskie koszty eksploatacji przy wysokiej wydajności w każdym punkcie pracy dzięki systemowi RCD (Refrigerant Cycle Diagnostic System) w połączeniu z elektronicznym zaworem rozprężnym. Cicha praca dzięki wentylatorowi promieniowemu, konstrukcji zoptymalizowanej pod względem emisji dźwięku i dodatkowemu trybowi nocnemu ze zredukowaną prędkością obrotową wentylatora. Efektywne odmrażanie przez obejście obiegu chłodzącego Aktywny tryb chłodzenia możliwy dzięki obiegowi chłodniczemu z układem pracy odwracalnej. Łatwy w obsłudze regulator Vitotronic z wyświetlaniem tekstowym i graficznym zdalny system obsługi i nadzoru umożliwia przyłączenie do Vitocom 100/200/300 oraz funkcję kaskadową z wykorzystaniem do 5 pomp ciepła W przypadku pomp ciepła ustawianych wewnątrz możliwość montażu przepływowego podgrzewacza wody grzewczej Ustawiana wewnątrz pompa ciepła z wbudowaną pompą obiegową wysokiej wydajności do obiegu grzewczego Ustawiana na zewnątrz pompa ciepła w wersji Silent zapewniająca cichą pracę Znak jakości EHPA jako dowód stopnia efektywności (COP) tłoczenia wg programu stymulacji rynku. 16 VIESMANN VITOCAL

17 Vitocal 300-A, typ AWCI-AC 301.A/AWO-AC 301.A (ciąg dalszy) Stan wysyłkowy Vitocal 300-A, typ AWCI-AC 301.A (do ustawienia wewnątrz) Odwracalna pompa ciepła powietrze/woda o mocy grzewczej od 3 do 9 kw i mocy chłodniczej od 3 do 9,4 kw. Pompa ciepła o zwartej konstrukcji z elektronicznym ogranicznikiem prądu rozruchowego Niski poziom hałasu oraz drgań dzięki cyfrowej sprężarce Compliant Scroll o regulowanej mocy z izolacją przeciw drganiom do maks. temperatury na zasilaniu do 60 C przy temperaturze powietrza na wlocie (powietrza zewnętrznego) wynoszącej 6 C Z elektronicznym zaworem rozprężnym dla możliwie najwyższego rocznego stopnia pracy Czynnik chłodniczy R407C Płytowy wymiennik ciepła ze stali nierdzewnej (1.4401/1.4301) do odprowadzenia ciepła do systemu grzewczego System rozmrażania z powrotem obiegu z rozmrażaniem zgodnym z rzeczywistym zapotrzebowaniem Wbudowana wysokowydajna pompa obiegowa obiegu grzewczego 3-drogowy zawór przełączny podgrzewu wody grzewczej/użytkowej Miejsce na wtyk do montażu elektrycznego podgrzewacza przepływowego wody grzewczej (wyposażenie dodatkowe) Wbudowany czujnik przepływu Czujnik temperatury wody na zasilaniu obiegu wtórnego Zintegrowana skrzynka rozdzielcza z wbudowanym systemem kontroli faz Możliwość regulacji wysokości nóżek Armatura zabezpieczająca obieg grzewczy (w zestawie) Kolor srebrny Sterowany pogodowo, cyfrowy regulator pompy ciepła Vitotronic 200, typ WO1B do montażu ściennego (potrzebne elektryczne przewody połączeniowe nie wchodzą w zakres dostawy pompy ciepła (wyposażenie dodatkowe)). Vitocal 300-A, typ AWO-AC 301.A (do ustawienia na zewnątrz) Odwracalna pompa ciepła powietrze/woda o mocy grzewczej od 3 do 9 kw i mocy chłodniczej od 3 do 9,4 kw. Pompa ciepła o zwartej konstrukcji z elektronicznym ogranicznikiem prądu rozruchowego Możliwość ustawienia na zewnątrz dzięki obudowie odpornej na działanie pogody, pokrytej warstwą poliestrowej farby proszkowej (potrzebne hydrauliczne przewody połączeniowe nie wchodzą w zakres dostawy pompy ciepła (wyposażenie dodatkowe)). Niski poziom hałasu oraz drgań dzięki cyfrowej, regulowanej sprężarce Compliant Scroll z izolacją przeciw drganiom do maks. temperatury na zasilaniu do 60 C przy temperaturze powietrza na wlocie wynoszącej 6 C. Z elektronicznym zaworem rozprężnym dla możliwie najwyższego rocznego stopnia pracy Czynnik chłodniczy R407C Płytowy wymiennik ciepła ze stali nierdzewnej (1.4401/1.4301) do odprowadzenia ciepła do systemu grzewczego System rozmrażania z powrotem obiegu z rozmrażaniem zgodnym z rzeczywistym zapotrzebowaniem Wbudowany czujnik przepływu Wbudowana skrzynka rozdzielcza Czujnik temperatury wody na zasilaniu obiegu wtórnego z kształtką rurową z miedzi, 28 x 1 mm z tuleją do mocowania czujnika, do łatwego montażu w przewodzie zasilającym. 250 Możliwość regulacji wysokości nóżek Kolor srebrny Sterowany pogodowo, cyfrowy regulator pompy ciepła Vitotronic 200, typ WO1B do montażu ściennego (potrzebne elektryczne przewody połączeniowe nie wchodzą w zakres dostawy pompy ciepła (wyposażenie dodatkowe)). Vitocal 300-A, typ AWO-AC 301.A Silent (do ustawienia na zewnątrz) Wykonanie jak w przypadku typu AWO-AC 301.A, ale z dodatkowym zestawem dźwiękochłonnym do redukcji poziomu ciśnienia akustycznego. Wymagane wyposażenie dodatkowe (musi być wspólnie zamówiony) Elektryczne przewody łączące do połączenia pompy ciepła z regulatorem (długość 5, 15 i 30 m), patrz strona 152 Przegląd typówvitocal 300-A Zależnie od napięcia znamionowego pompy ciepła, Vitocal 300-A jest każdorazowo dostępny w 2 różnych wersjach, które w oparciu o oznaczenie typu dzielą się następująco: Napięcie znamionowe Ustawienie Typ Pompa ciepła Regulator pompy ciepła 400 V 230 V Wewnątrz AWCI-AC 301.A Na zewnątrz AWO-AC 301.A 230 V 230 V Wewnątrz AWCI-M-AC 301.A Na zewnątrz AWO-M-AC 301.A Jeżeli nie podano inaczej, wszystkie dane, które w niniejszych wytycznych projektowych dotyczą urządzeń 400 V (typ AWCI-AC 301.A/AWO-AC 301.A), dotyczą również urządzeń 230 V (typ AWCI-M-AC 301.A/AWO-M-AC 301.A) VITOCAL VIESMANN 17

18 Vitocal 300-A, typ AWCI-AC 301.A/AWO-AC 301.A (ciąg dalszy) 2.2 Dane techniczne Dane techniczne Typ AWCI-AC 301.A/AWO-AC 301.A (urządzenia 400 V) 2 Typ AWCI-AC 301.A09 AWO-AC 301.A09 AWO-AC 301.A09 (Silent) Dane dotyczące mocy ogrzewania przy 100% wg EN (A2/W35) Przy przepływie objętościowym w obiegu wtórnym l/h Przy oporze przepływu mbar kpa Znamionowa moc grzewcza kw 9,00 9,00 9,00 Pobór mocy elektrycznej kw 2,31 2,31 2,31 Współczynnik mocyε (COP) 3,90 3,90 3,90 Regulacja mocy kw 3 do 9,0 3 do 9,0 3 do 9,0 Dane dotyczące mocy chłodzenia przy 100% wg EN (A27/W7, różnica 5 K) Znamionowa wydajność chłodnicza kw 8,60 8,60 8,60 Pobór mocy elektrycznej kw 2,76 2,76 2,76 Stopień efektywności EER 3,12 3,12 3,12 Regulacja mocy kw 3 do 8,6 3 do 8,6 3 do 8,6 Dane dotyczące mocy chłodzenia przy 100% wg EN (A35/W18, różnica 5 K) Znamionowa wydajność chłodnicza kw 9,40 9,40 9,40 Pobór mocy elektrycznej kw 3,43 3,43 3,43 Stopień efektywności EER 2,74 2,74 2,74 Regulacja mocy kw 3 do 9,4 3 do 9,4 3 do 9,4 Pozyskiwanie ciepła Maks. moc wentylatora W Maks. ilość powietrza m 3 /h Maks. dop. spadek ciśnienia (w kanale nawiewnym i wywiewnym) Pa 37 Min. temperatura powietrza na wlocie C Maks. temperatura powietrza na wlocie C Udział czasu odmrażania/czasu pracy % 3 do 5 3 do 5 3 do 5 Woda grzewcza (obieg wtórny) Pojemność l 3,5 3,5 3,5 Minimalny przepływ objętościowy l/h Opór przepływu skraplacza (z orurowaniem przyłączeniowym mbar objętym zakresem dostawy) kpa 6,5 6,5 6,5 Maks. temp. na zasilaniu (przy różnicy 5 K) Przy temperaturze powietrza na wlocie 20 C C Przy temperaturze powietrza na wlocie 5 C C Parametry elektryczne pompy ciepła Napięcie znamionowe 3/N/PE 400 V/50 Hz Maks. znamionowe natężenie prądu A 6,9 6,9 6,9 Prąd rozruchowy (z elektronicznym ogranicznikiem prądu A 14,0 14,0 14,0 rozruchowego Prąd rozruchowy (przy zablokowanym wirniku) A 46,0 46,0 46,0 Zabezpieczenie A 3 x B16A 3 x B16A 3 x B16A Zabezp. wentylatora T 6,3 A H T 6,3 A H T 6,3 A H Stopień ochrony IP X4 IP X4 Napięcie znamionowe obwodu prądu sterowniczego 230 V/50 Hz Zabezpieczenie obwodu prądu sterowniczego T 6,3 A H T 6,3 A H T 6,3 A H Obieg chłodniczy Czynnik roboczy R407C R407C R407C Ilość napełnienia kg 5,1 5,1 5,1 Sprężarka Typ Digital Scroll całkowicie hermetyczna z obejściem Wymiary Długość całkowita mm Szerokość całkowita mm Wysokość całkowita mm Masa całkowita kg Dop. ciśnienie robocze bar MPa 0,3 0,3 0,3 Przyłącza Zasilanie i powrót ogrzewania R 1½ 1¼ 1¼ Wąż kondensatu (Ø wewn./zewn.) mm 25/32 25/32 25/32 18 VIESMANN VITOCAL

19 Vitocal 300-A, typ AWCI-AC 301.A/AWO-AC 301.A (ciąg dalszy) Typ AWCI-M-AC 301.A/AWO-M-AC 301.A (urządzenia 230 V) Typ AWCI-M-AC 301.A09 AWO-M-AC 301.A09 AWO-M-AC 301.A09 (Silent) Dane dotyczące mocy ogrzewania przy 100% wg EN (A2/W35) Przy przepływie objętościowym w obiegu wtórnym l/h Przy oporze przepływu mbar kpa Znamionowa moc grzewcza kw 8,60 8,60 8,60 Pobór mocy elektrycznej kw 2,40 2,40 2,40 Współczynnik mocyε (COP) 3,50 3,50 3,50 Regulacja mocy kw 3 do 8,6 3 do 8,6 3 do 8,6 Dane dotyczące mocy chłodzenia przy 100% wg EN (A27/W7, różnica 5 K) Znamionowa wydajność chłodnicza kw 8,60 8,60 8,60 Pobór mocy elektrycznej kw 2,76 2,76 2,76 Stopień efektywności EER 3,12 3,12 3,12 Regulacja mocy kw 3 do 8,6 3 do 8,6 3 do 8,6 Dane dotyczące mocy chłodzenia przy 100% wg EN (A35/W18, różnica 5 K) Znamionowa wydajność chłodnicza kw 9,40 9,40 9,40 Pobór mocy elektrycznej kw 3,43 3,43 3,43 Stopień efektywności EER 2,74 2,74 2,74 Regulacja mocy kw 3 do 9,4 3 do 9,4 3 do 9,4 Pozyskiwanie ciepła Maks. moc wentylatora W Maks. ilość powietrza m 3 /h Maks. dop. spadek ciśnienia (w kanale nawiewnym i wywiewnym) Pa 37 Min. temperatura powietrza na wlocie C Maks. temperatura powietrza na wlocie C Udział czasu odmrażania/czasu pracy % 3 do 5 3 do 5 3 do 5 Woda grzewcza (obieg wtórny) Pojemność l 3,5 3,5 3,5 Minimalny przepływ objętościowy l/h Opór przepływu skraplacza (z orurowaniem przyłączeniowym mbar objętym zakresem dostawy) kpa 6,5 6,5 6,5 Maks. temp. na zasilaniu (przy różnicy 5 K) Przy temperaturze powietrza na wlocie 20 C C Przy temperaturze powietrza na wlocie 5 C C Parametry elektryczne pompy ciepła Napięcie znamionowe 1/N/PE 230 V/50 Hz Maks. znamionowe natężenie prądu A Prąd rozruchowy (z elektronicznym ogranicznikiem prądu A < 34 < 34 < 34 rozruchowego Prąd rozruchowy (przy zablokowanym wirniku) A Zabezpieczenie A 1 x B32A 1 x B32A 1 x B32A Zabezp. wentylatora T 6,3 A H T 6,3 A H T 6,3 A H Stopień ochrony IP X4 IP X4 Napięcie znamionowe obwodu prądu sterowniczego 230 V/50 Hz Zabezpieczenie obwodu prądu sterowniczego T 6,3 A H T 6,3 A H T 6,3 A H Obieg chłodniczy Czynnik roboczy R407C R407C R407C Ilość napełnienia kg 5,1 5,1 5,1 Sprężarka Typ Digital Scroll całkowicie hermetyczna z obejściem Wymiary Długość całkowita mm Szerokość całkowita mm Wysokość całkowita mm Masa całkowita kg Dop. ciśnienie robocze bar MPa 0,3 0,3 0,3 Przyłącza Zasilanie i powrót ogrzewania R 1½ 1¼ 1¼ Wąż kondensatu (Ø wewn./zewn.) mm 25/32 25/32 25/32 2 VITOCAL VIESMANN 19

20 Vitocal 300-A, typ AWCI-AC 301.A/AWO-AC 301.A (ciąg dalszy) Dane akustyczne Typ AWCI-AC 301.A09 przy ustawieniu narożnym Poziom mocy akustycznej L W W pomieszczeniu technicznym Na zewnątrz Strona zasysająca Strona wywiewna Szacowany (A) łączny poziom mocy akustycznej w eksploatacji grzewczej przy A7 ±3 K /W35 ±1 K Stopień wentylatora 1 db(a) Stopień wentylatora 2 (= tryb nocny) db(a) Stopień wentylatora 3 db(a) Typ AWO-AC 301.A09 Poziom mocy akustycznej L W Bez zestawu dźwiękochłonnego Z zestawem dźwiękochłonnym (wersja Silent) Szacowany (A) łączny poziom mocy akustycznej w eksploatacji grzewczej przy A7 ±3 K /W35 ±1 K Stopień wentylatora 1 db(a) Stopień wentylatora 2 (= tryb nocny) db(a) Stopień wentylatora 3 db(a) Pomiar łącznego poziomu mocy akustycznej w oparciu o normę EN ISO 12102/EN ISO , klasa dokładności 2 i wg wytycznych znaku jakości EHPA 20 VIESMANN VITOCAL

21 Vitocal 300-A, typ AWCI-AC 301.A/AWO-AC 301.A (ciąg dalszy) Wymiary typu AWCI-AC 301.A09 2 E D C B 219 A A E D C B Wymiary bez osłon blaszanych: 790 x 880 mm A Przepusty przewodów elektrycznych B Powrót wody grzewczej/powrót pojemnościowego podgrzewacza wody C Zasilanie wodą grzewczą D Odpływ kondensatu E Zasilanie pojemnościowego podgrzewacza wody Wskazówki Wylot powietrza do wyboru po lewej lub po prawej stronie Przewody hydrauliczne i odpływ kondensatu mogą być poprowadzone od pompy ciepła z lewej lub z prawej strony. Montaż wykonywany jest zawsze po przeciwnej stronie od wylotu powietrza. Węże przyłączeniowe można skrócić. Podane wymiary wynikają z długości węży w momencie dostawy. VITOCAL VIESMANN 21

22 Vitocal 300-A, typ AWCI-AC 301.A/AWO-AC 301.A (ciąg dalszy) Wymiary typu AWO-AC 301.A A B C D D Rysunek przedstawia Vitocal 300-A, typ AWO-AC 301.A Silent. W przypadku Vitocal 300-A, Typ AWO-AC 301.A Standard pokrywy dźwiękoizolacyjne D dostępne są jako wyposażenie dodatkowe A Odpływ kondensatu B Zasilanie obiegu wtórnego (zasilanie pojemnościowego podgrzewacza wody/zasilanie wodą grzewczą) C Powrót obiegu wtórnego (powrót pojemnościowego podgrzewacza wody/zasilanie wodą grzewczą) 22 VIESMANN VITOCAL

23 Vitocal 300-A, typ AWCI-AC 301.A/AWO-AC 301.A (ciąg dalszy) Granice zastosowania wg EN Różnica temperatur w obiegu wtórnym: 5 K Temp. zasilania w obiegu wtórnym w C Temperatura powietrza na wlocie w C 35 2 Wykresy mocy typu AWCI-AC 301.A09/AWO-AC 301.A09 (urządzenia 400 V) C Moc w kw A 4 B Temperatura powietrza na wlocie w C C Współczynnik efektywności COP Temperatura powietrza na wlocie w C C A Moc grzewcza B Pobór mocy elektrycznej C Temperatury na zasilaniu w obiegu wtórnym (temperatury na zasilaniu wodą grzewczą T HV ) Dane dotyczące COP w tabelach i na wykresach zostały ustalone w oparciu o normę EN Dane dotyczące mocy obowiązują dla nowych urządzeń z czystymi płytowymi wymiennikami ciepła. VITOCAL VIESMANN 23

24 Vitocal 300-A, typ AWCI-AC 301.A/AWO-AC 301.A (ciąg dalszy) 2 Dane dotyczące mocy ogrzewania Temperatura powietrza na wlocie C Temperatura zasilania obiegu wtórnego C 35 Moc grzewcza kw 4,90 5,05 6,55 8,99 10,50 12,10 13,60 15,70 Pobór mocy elektrycznej kw 2,40 2,10 2,26 2,31 2,38 2,40 2,50 2,40 Stopień efektywności ε (COP) 2,10 2,40 2,90 3,90 4,42 5,10 5,40 6,50 Temperatura na zasilaniu obiegu C 45 wtórnego Moc grzewcza kw 5,90 6,50 8,30 10,02 13,30 14,90 Pobór mocy elektrycznej kw 2,80 2,80 2,80 2,78 3,00 3,00 Stopień efektywności ε (COP) 2,10 2,30 3,00 3,60 4,40 5,00 Temperatura na zasilaniu obiegu C 55 wtórnego Moc grzewcza kw 9,24 Pobór mocy elektrycznej kw 3,40 Stopień efektywności ε (COP) 2,72 Temperatura na zasilaniu obiegu C 60 wtórnego Moc grzewcza kw 10,50 12,90 13,80 Pobór mocy elektrycznej kw 4,10 4,10 4,30 Stopień efektywności ε (COP) 2,60 3,10 3,20 Dane dotyczące mocy chłodzenia Temperatura powietrza na wlocie C Temperatura na zasilaniu obiegu C 18 wtórnego Wydajność chłodnicza kw 9,40 10,40 Pobór mocy elektrycznej kw 3,40 3,00 Stopień efektywności EER 2,70 3,50 Temperatura na zasilaniu obiegu C 7 wtórnego Wydajność chłodnicza kw 7,40 8,60 Pobór mocy elektrycznej kw 3,30 2,80 Stopień efektywności EER 2,30 3,10 Wykresy mocy typu AWCI-M-AC 301.A09/AWO-M-AC 301.A09 (urządzenia 230 V) C C 60 C C Moc w kw A 4 B Temperatura powietrza na wlocie w C 60 C 45 C 35 C C 35 Współczynnik efektywności COP Temperatura powietrza na wlocie w C C A Moc grzewcza B Pobór mocy elektrycznej C Temperatury na zasilaniu w obiegu wtórnym (temperatury na zasilaniu wodą grzewczą T HV ) 24 VIESMANN VITOCAL

25 Vitocal 300-A, typ AWCI-AC 301.A/AWO-AC 301.A (ciąg dalszy) Dane dotyczące COP w tabelach i na wykresach zostały ustalone w oparciu o normę EN Dane dotyczące mocy obowiązują dla nowych urządzeń z czystymi płytowymi wymiennikami ciepła. Dane dotyczące mocy ogrzewania Temperatura powietrza na wlocie C Temperatura zasilania obiegu wtórnego C 35 Moc grzewcza kw 4,60 5,40 7,00 8,60 10,10 10,60 13,90 15,8 Pobór mocy elektrycznej kw 2,40 2,40 2,50 2,40 2,40 2,50 2,60 2,50 Stopień efektywności ε (COP) 1,90 2,20 2,80 3,50 4,20 4,20 5,40 6,30 Temperatura na zasilaniu obiegu C 45 wtórnego Moc grzewcza kw 6,20 6,70 8,60 9,60 13,30 14,90 Pobór mocy elektrycznej kw 2,90 3,00 3,00 3,00 3,10 3,10 Stopień efektywności ε (COP) 2,10 2,20 2,90 3,20 4,40 4,80 Temperatura na zasilaniu obiegu C 60 wtórnego Moc grzewcza kw 9,60 12,90 13,70 Pobór mocy elektrycznej kw 4,10 4,20 4,40 Stopień efektywności ε (COP) 2,30 3,10 3,10 2 Dane dotyczące mocy chłodzenia Temperatura powietrza na wlocie C Temperatura zasilania obiegu wtórnego C 18 Wydajność chłodnicza kw 9,40 10,40 Pobór mocy elektrycznej kw 3,40 3,00 Stopień efektywności EER 2,70 3,50 Temperatura na zasilaniu obiegu C 7 wtórnego Wydajność chłodnicza kw 7,40 8,60 Pobór mocy elektrycznej kw 3,30 2,80 Stopień efektywności EER 2,30 3,10 Charakterystyki hydrauliczne typu AWCI-AC 301.A09 (urządzenia 400 V) Dyspozycyjne wysokości tłoczenia zamontowanej wysokowydajnej pompy obiegowej VI Para 25/1-7 Bez przepływowego podgrzewacza wody grzewczej Dyspozycyjna wysokość tłoczenia mbar kpa ,5 1 1,5 Przepływ objętościowy w m³/h 2 W zestawieniu z podgrzewaczem przepływowym wody grzewczej (wyposażenie dodatkowe) Dyspozycyjna wysokość tłoczenia mbar kpa ,5 1 1,5 Przepływ objętościowy w m³/h 2 VITOCAL VIESMANN 25

26 Vitocal 300-A, typ AWCI-AC 301.A/AWO-AC 301.A (ciąg dalszy) Wykres mocy zamontowanej pompy obiegowej Moc w W Natężenie przepływu w m³/h 2 Charakterystyki hydrauliczne typu AWO-AC 301.A09 (urządzenia 400 V) Wykres strat ciśnienia Strata ciśnienia mbar kpa ,5 1 Przepływ objętościowy w m³/h 1,5 2 Charakterystyki hydrauliczne typu AWCI-M-AC 301.A09/AWO-M-AC 301.A09 (urządzenia 230 V) Tak jak w przypadku typu AWCI-AC 301.A/AWO-AC 301.A (urządzenia 400 V), patrz strona 25 i VIESMANN VITOCAL

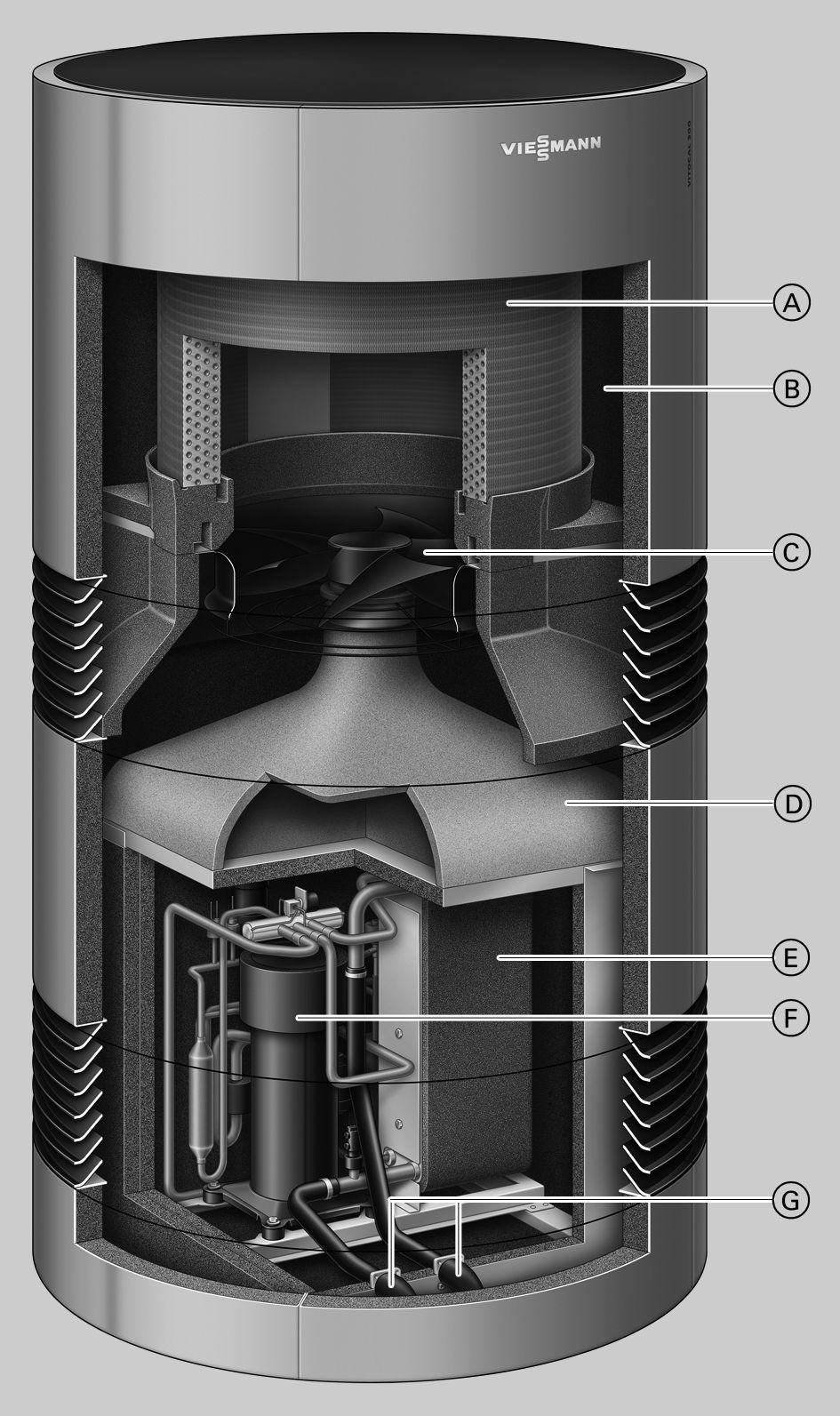

27 Vitocal 300-A, typ AWO-AC 301.B 3.1 Opis wyrobu Zalety A Parownik B Prowadzenie powietrza obejściem C Wentylator osiowy z regulacją obrotów z energooszczędnym silnikiem EC D Optymalizacja przepływu E Skraplacz F Sprężarka z regulacją mocy, sterowanie przez inwerter G Przyłącza hydrauliczne 3 Niskie koszty eksploatacji ze względu na wysoką wartość COP wg EN 14511: Do 5,0 przy (A7/W35) i do 3,9 przy (A2/W35) Regulacja mocy przez inwerter DC zapewnia wysoką wydajność przy eksploatacji z obciążeniem częściowym oraz precyzyjne dostosowanie mocy do zapotrzebowania na ciepło. Ze zintegrowanym systemem RCD (Refrigerant Cycle Diagnostic System) i elektronicznym zaworem rozprężnym do dalszego zwiększenia wydajności w każdym punkcie pracy. Cicha praca dzięki konstrukcji zoptymalizowanej pod względem emisji dźwięku i dodatkowemu trybowi nocnemu ze zredukowaną prędkością obrotową wentylatora Efektywne odmrażanie przez obejście obiegu chłodzącego Wysoka wydajność i moc przy wysokich temperaturach na zasilaniu dzięki wtryskiwaniu pary/pary wodnej Łatwy w obsłudze regulator Vitotronic z wyświetlaczem tekstowym i graficznym zdalny system obsługi i nadzoru umożliwia przyłączenie do Vitocom 100 i 200. Zintegrowane bilansowanie energii Optymalne wykorzystanie samodzielnie wytworzonego prądu z instalacji fotowoltaicznych Znak jakości EHPA jako dowód stopnia efektywności (COP) tłoczenia wg programu stymulacji rynku. Stan dostawy Wysokotemperaturowa pompa ciepła powietrze/woda na 2 różnych stopniach mocy do 8,5 kw (A2/W35) i 12 kw (A 7/W35) Pompa ciepła o zwartej konstrukcji ze sprężarką o regulowanej mocy do optymalnego dopasowania mocy grzewczej do zapotrzebowania budynku na ciepło. Niski poziom hałasu i wibracji dzięki prowadzeniu powietrza obejściem i konstrukcji o zoptymalizowanej charakterystyce akustycznej Regulowany wtrysk pary/pary wodnej w celu uzyskania temperatury na zasilaniu do 65 C. Z elektronicznym zaworem rozprężnym i systemem RCD (Refrigerant Cycle Diagnostics) do osiągnięcia jak najwyższych rocznych stopni pracy Wbudowany czujnik przepływu VITOCAL VIESMANN 27

28 250 Vitocal 300-A, typ AWO-AC 301.B (ciąg dalszy) Czujnik temperatury wody na zasilaniu obiegu wtórnego z kształtką rurową z miedzi, 28 x 1 mm z tuleją do mocowania czujnika, do łatwego montażu w przewodzie zasilającym. Elastyczne przewody do połączenia pompy ciepła i hydraulicznego zestawu przyłączeniowego (wyposażenie dodatkowe). Czujnik temperatury zewnętrznej Kolor srebrny Sterowany pogodowo, cyfrowy regulator pompy ciepła Vitotronic 200, typ WO1B do montażu ściennego (potrzebne elektryczne przewody połączeniowe nie wchodzą w zakres dostawy pompy ciepła (wyposażenie dodatkowe)). 28 Wymagane wyposażenie dodatkowe (musi być wspólnie zamówiony) Elektryczne przewody łączące do połączenia pompy ciepła z regulatorem (długość 5, 15 i 30 m), patrz strona VIESMANN VITOCAL

29 Vitocal 300-A, typ AWO-AC 301.B (ciąg dalszy) 3.2 Dane techniczne Dane techniczne Typ AWO-AC 301.B B14 Dane dane dotyczące mocy ogrzewania wg EN (A2/W35) Znamionowa moc grzewcza kw 7,00 8,50 Pobór mocy elektrycznej kw 1,79 2,18 Współczynnik mocyε (COP) 3,90 3,90 Dane dane dotyczące mocy ogrzewania wg EN (A7/W35, różnica 5 K) Znamionowa moc cieplna kw 7,21 7,97 Pobór mocy elektrycznej kw 1,44 1,59 Stopień efektywności ε (COP) 5,00 5,00 Dane dane dotyczące mocy ogrzewania wg EN (A 7/W35) Znamionowa moc cieplna kw 10,50 12,00 Pobór mocy elektrycznej kw 3,38 4,00 Stopień efektywności ε (COP) 3,11 3,00 Dane dane dotyczące mocy chłodzenia wg EN (A35/W18) Znamionowa wydajność chłodnicza kw 8,10 9,00 Pobór mocy elektrycznej kw 3,01 3,45 Stopień efektywności EER 2,70 2,65 Dane dane dotyczące mocy chłodzenia wg EN (A35/W7) Znamionowa wydajność chłodnicza kw 6,30 7,23 Pobór mocy elektrycznej kw 3,15 3,71 Stopień efektywności EER 2,00 1,96 Pozyskiwanie ciepła Maks. moc wentylatora przy 600 obr./min W Ilość powietrza m 3 /h Min. temperatura powietrza na wlocie C Maks. temperatura powietrza na wlocie C Woda grzewcza (obieg wtórny) Pojemność l 5,5 5,5 Minimalny przepływ objętościowy l/h Maks. temperatura na zasilaniu przy temperaturze powietrza na wlocie C C Maks. temperatura na zasilaniu przy temperaturze powietrza na wlocie C C Parametry elektryczne Napięcie znamionowe 3/N/PE 400 V/50 Hz Maks. znamionowe natężenie prądu A 9,7 14,5 Prąd rozruchowy A 6,0 10,0 Zabezpieczenie A B16A 3 biegunowy Zabezp. wentylatora T 6,3 A H Napięcie znamionowe obwodu prądu sterowniczego 230 V/50 Hz Zabezpieczenie obwodu prądu sterowniczego T 6,3 A H Pobór mocy elektrycznej Wentylator przy 600 obr./min W Obieg chłodniczy Czynnik roboczy R410A R410A Ilość napełnienia kg 4,75 4,75 Sprężarka sterowana inwerterem Typ Scroll, hermetyczna Scroll, hermetyczna Wymiary Długość całkowita mm Szerokość całkowita mm Wysokość całkowita mm Masa całkowita kg Dop. ciśnienie robocze bar 3 3 MPa 0,3 0,3 Przyłącza Zasilanie i powrót wody grzewczej R 1½ 1½ Wąż kondensatu (Ø wewn./zewn.) mm 27/32 27/32 Łączny poziom mocy akustycznej Szacowany (A) łączny poziom mocy akustycznej (50 Hz do 10 khz) przy A7 ±3 K /W55 ±1 K Min. db(a) Maks. db(a) Tryb nocny db(a) VITOCAL VIESMANN 29

30 Vitocal 300-A, typ AWO-AC 301.B (ciąg dalszy) Pomiar łącznego poziomu mocy akustycznej w oparciu o normę EN ISO 12102/EN ISO , klasa dokładności 2 i wg wytycznych znaku jakości EHPA Wymiary D B A C 945 B/C Ø 1100 A Przepusty na przewody elektryczne B Zasilanie wodą grzewczą (przyłącze R 1¼) C Powrót wody grzewczej (przyłącze R 1¼) D Przewód odprowadzający kondensat (elastyczny) 30 VIESMANN VITOCAL

31 Vitocal 300-A, typ AWO-AC 301.B (ciąg dalszy) Granice zastosowania wg EN Różnica temperatur w obiegu wtórnym: 5 K Temp. zasilania obiegu wtórnego w C Temperatura powietrza na wlocie w C 35 3 Wykresy mocy typu AWO-AC 301.B D A 65 C 55 C 45 C 35 C C 8 6 B 4 D 65 C Moc w kw Temperatura powietrza na wlocie w C 55 C 45 C 35 C C VITOCAL VIESMANN 31

32 Vitocal 300-A, typ AWO-AC 301.B (ciąg dalszy) C 45 C C Temperatury na zasilaniu w obiegu wtórnym (temperatury na zasilaniu wodą grzewczą T HV ) D Przy maks. obrotach sprężarki i temperaturze na zasilaniu obiegu wtórnego 35 C Dane dotyczące COP w tabelach i na wykresach zostały ustalone w oparciu o normę EN Dane dotyczące mocy obowiązują dla nowych urządzeń z czystymi płytowymi wymiennikami ciepła. 5 4 D 55 C C 3 Stopień efektywności COP 65 C Temperatura powietrza na wlocie w C 35 A Moc grzewcza B Pobór mocy elektrycznej Dane dotyczące mocy ogrzewania Temperatura powietrza na wlocie C Temperatura zasilania obiegu wtórnego C 35 Moc grzewcza kw 9,22 10,28 10,36 10,50 11,26 7,00 7,21 7,72 8,86 11,01 Pobór mocy elektrycznej kw 3,69 3,68 3,51 3,38 3,50 1,79 1,44 1,50 1,43 1,26 Stopień efektywności ε (COP) 2,50 2,79 2,95 3,11 3,22 3,90 5,00 5,14 6,20 8,77 Temperatura na zasilaniu obiegu C 45 wtórnego Moc grzewcza kw 9,60 10,63 10,68 11,20 11,57 7,43 7,32 7,82 9,01 11,30 Pobór mocy elektrycznej kw 4,42 4,43 4,20 4,19 4,18 2,29 1,93 1,91 1,84 1,67 Stopień efektywności ε (COP) 2,17 2,40 2,54 2,67 2,77 3,24 3,79 4,10 4,90 6,78 Temperatura na zasilaniu obiegu C 55 wtórnego Moc grzewcza kw 10,10 11,05 11,07 11,59 11,95 8,98 10,60 10,70 10,80 12,13 Pobór mocy elektrycznej kw 5,32 5,29 5,03 5,02 5,00 3,24 3,15 3,11 2,67 2,27 Stopień efektywności ε (COP) 1,90 2,09 2,20 2,31 2,39 2,77 3,36 3,44 4,05 5,34 Temperatura na zasilaniu obiegu C 65 wtórnego Moc grzewcza kw 12,39 10,5 11,41 11,62 12,13 Pobór mocy elektrycznej kw 5,93 4,47 4,46 3,95 3,63 Stopień efektywności ε (COP) 2,09 2,35 2,56 2,94 3,34 32 VIESMANN VITOCAL

33 Vitocal 300-A, typ AWO-AC 301.B (ciąg dalszy) Dane dotyczące mocy chłodzenia Temperatura powietrza na wlocie C 35 Temperatura na zasilaniu obiegu C 18 wtórnego Wydajność chłodnicza kw 8,10 Pobór mocy elektrycznej kw 3,01 Stopień efektywności EER 2,70 Temperatura na zasilaniu obiegu C 7 wtórnego Wydajność chłodnicza kw 6,30 Pobór mocy elektrycznej kw 3,15 Stopień efektywności EER 2,00 Wykresy mocy typu AWO-AC 301.B14 16 D A C 55 C 45 C 35 C C B 4 D 65 C Moc w kw Temperatura powietrza na wlocie w C 55 C 45 C 35 C C VITOCAL VIESMANN 33

34 Vitocal 300-A, typ AWO-AC 301.B (ciąg dalszy) C 45 C 55 C C C Temperatury na zasilaniu w obiegu wtórnym (temperatury na zasilaniu wodą grzewczą T HV ) D Przy maks. obrotach sprężarki i temperaturze na zasilaniu obiegu wtórnego 35 C Dane dotyczące COP w tabelach i na wykresach zostały ustalone w oparciu o normę EN Dane dotyczące mocy obowiązują dla nowych urządzeń z czystymi płytowymi wymiennikami ciepła. 4 D 3 Stopień efektywności COP 65 C Temperatura powietrza na wlocie w C 35 A Moc grzewcza B Pobór mocy elektrycznej Dane dotyczące mocy ogrzewania Temperatura powietrza na wlocie C Temperatura zasilania obiegu wtórnego C 35 Moc grzewcza kw 10,39 11,50 11,56 12,00 12,50 8,50 7,97 8,15 9,34 11,63 Pobór mocy elektrycznej kw 4,24 4,26 4,06 4,00 4,03 2,18 1,59 1,58 1,51 1,33 Stopień efektywności ε (COP) 2,45 2,70 2,85 3,00 3,10 3,90 5,00 5,17 6,20 8,73 Temperatura na zasilaniu obiegu C 45 wtórnego Moc grzewcza kw 10,80 11,88 11,90 12,45 12,84 8,73 8,10 8,25 9,49 11,92 Pobór mocy elektrycznej kw 5,07 5,10 4,84 4,83 4,83 2,67 2,12 2,00 1,94 1,76 Stopień efektywności ε (COP) 2,13 2,33 2,46 2,58 2,66 3,27 3,82 4,12 4,90 6,78 Temperatura na zasilaniu obiegu C 55 wtórnego Moc grzewcza kw 11,21 12,42 12,35 12,88 13,25 10,19 11,12 11,40 11,90 12,14 Pobór mocy elektrycznej kw 6,03 6,18 5,83 5,80 5,79 3,72 3,71 3,24 2,95 2,30 Stopień efektywności ε (COP) 1,86 2,01 2,12 2,22 2,29 2,74 3,00 3,52 4,03 5,27 Temperatura na zasilaniu obiegu C 65 wtórnego Moc grzewcza kw 13,68 11,63 12,61 12,56 13,20 Pobór mocy elektrycznej kw 6,94 5,06 4,72 4,32 3,99 Stopień efektywności ε (COP) 1,97 2,30 2,67 2,91 3,31 34 VIESMANN VITOCAL

35 Vitocal 300-A, typ AWO-AC 301.B (ciąg dalszy) Dane dotyczące mocy chłodzenia Temperatura powietrza na wlocie C 35 Temperatura na zasilaniu obiegu C 18 wtórnego Wydajność chłodnicza kw 9,00 Pobór mocy elektrycznej kw 3,46 Stopień efektywności EER 2,65 Temperatura na zasilaniu obiegu C 7 wtórnego Wydajność chłodnicza kw 7,23 Pobór mocy elektrycznej kw 3,71 Stopień efektywności EER 1,96 Charakterystyki hydrauliczne Wykres strat ciśnienia Strata ciśnienia mbar kpa ,5 1 1,5 Przepływ objętościowy w m³/h 2 2,5 VITOCAL VIESMANN 35

36 Vitocal 350-A 4.1 Opis wyrobu Zalety A Pokrywa dźwiękoizolacyjna po stronie zasysającej B Parownik C Wentylator D Pokrywa dźwiękoizolacyjna po stronie wywiewnej, prawa E Skraplacz F Hermetyczna sprężarka EVI Compliant Scroll G Wymiennik ciepła układu wtrysku pary EVI H Elektroniczny zawór rozprężny K Pokrywa dźwiękoizolacyjna po stronie wywiewnej, lewa 4 Rysunek przedstawia typ AWHO 351.A. Wysoka wartość COP wg EN 14511: 3,2 do 3,6 (A2/W35) Niskie koszty eksploatacji przy wysokiej wydajności w każdym punkcie pracy dzięki systemowi RCD (Refrigerant Cycle Diagnostic System) w połączeniu z elektronicznym zaworem rozprężnym. Cicha praca dzięki wentylatorowi promieniowemu, konstrukcji zoptymalizowanej pod względem emisji dźwięku i dodatkowemu trybowi nocnemu ze zredukowaną prędkością obrotową wentylatora. Efektywne odmrażanie przez obejście obiegu chłodzącego Łatwy w obsłudze regulator Vitotronic z wyświetlaniem tekstowym i graficznym - zdalny system obsługi i nadzoru umożliwia przyłączenie do Vitocom 100/200/300 oraz funkcję kaskadową z wykorzystaniem do 5 pomp ciepła W przypadku pomp ciepła ustawianych wewnątrz możliwość montażu przepływowego podgrzewacza wody grzewczej Znak jakości EHPA jako dowód stopnia efektywności (COP) tłoczenia wg programu stymulacji rynku. Zakres dostawy Vitocal 350-A, typ AWHI 351.A (do ustawienia wewnątrz) Wysokotemperaturowa pompa ciepła powietrze/woda o 3 różnych stopniach mocy do 18,5 kw Pompa ciepła o zwartej konstrukcji z elektronicznym ogranicznikiem prądu rozruchowego Niski poziom hałasu oraz drgań dzięki izolacji przeciw drganiom obiegu chłodniczego Regulowany wtrysk pary EVI (Enhanced Vapour Injection) umożliwia temperaturę obiegu grzewczego na zasilaniu do 65 C Elektroniczny zawór rozprężny i system RCD (Refrigerant Cycle Diagnostics) do osiągnięcia jak najwyższego rocznego stopnia pracy Wbudowany czujnik przepływu Czujnik temperatury wody na zasilaniu obiegu wtórnego wbudowany w pompie ciepła Element przyłączeniowy do montażu pompy wtórnej i podgrzewacza przepływowego wody grzewczej (wyposażenie dodatkowe) Kolor srebrny Sterowany pogodowo, cyfrowy regulator pompy ciepła Vitotronic 200, typ WO1B do montażu ściennego (potrzebne elektryczne przewody połączeniowe nie wchodzą w zakres dostawy pompy ciepła (wyposażenie dodatkowe)). 36 VIESMANN VITOCAL

37 250 Vitocal 350-A (ciąg dalszy) Vitocal 350-A, typ AWHO 351.A (do ustawienia na zewnątrz) Wysokotemperaturowa pompa ciepła powietrze/woda o 3 różnych stopniach mocy do 18,5 kw Pompa ciepła o zwartej konstrukcji z elektronicznym ogranicznikiem prądu rozruchowego Niski poziom hałasu oraz drgań dzięki izolacji przeciw drganiom obiegu chłodniczego Regulowany wtrysk pary EVI (Enhanced Vapour Injection) umożliwia temperaturę obiegu grzewczego na zasilaniu do 65 C Elektroniczny zawór rozprężny i system RCD (Refrigerant Cycle Diagnostic) do osiągnięcia jak najwyższego rocznego stopnia pracy. Wbudowany czujnik przepływu Czujnik temperatury wody na zasilaniu obiegu wtórnego z kształtką rurową z miedzi, 28 x 1 mm z tuleją do mocowania czujnika, do łatwego montażu w przewodzie zasilającym. Możliwość ustawienia na zewnątrz dzięki odpornej na działanie pogody, pokrytej warstwą poliestrowej farby proszkowej obudowie (potrzebne hydrauliczne przewody połączeniowe nie wchodzą w zakres dostawy pompy ciepła (wyposażenie dodatkowe)). Z płytami kotwiącymi (dołączonymi) do wysokiego obciążenia przez wiatr Kolor srebrny Sterowany pogodowo, cyfrowy regulator pompy ciepła Vitotronic 200, typ WO1B do montażu ściennego (potrzebne elektryczne przewody połączeniowe nie wchodzą w zakres dostawy pompy ciepła (wyposażenie dodatkowe)). Wymagane wyposażenie dodatkowe (musi być wspólnie zamówiony) Elektryczne przewody łączące do połączenia pompy ciepła z regulatorem (długość 5, 15 i 30 m), patrz strona 152. Przegląd typówvitocal 350-A W zależności od napięcia znamionowego pompy ciepła pompa ciepła Vitocal 350-A ze stopniem mocy 10 kw jest dostępna w 2 różnych wersjach. Wersje te rozróżnia się na podstawie oznaczenia typu w następujący sposób: 28 Moc Napięcie znamionowe Ustawienie Typ Pompa ciepła Regulator pompy ciepła 10 kw 400 V 230 V Wewnątrz AWHI 351.A10 Na zewnątrz AWHO 351.A V 230 V Wewnątrz AWHI-M 351.A10 Na zewnątrz AWHO-M 351.A10 14 kw 400 V 230 V Wewnątrz AWHI 351.A14 Na zewnątrz AWHO 351.A14 18,5 kw 400 V 230 V Wewnątrz AWHI 351.A20 Na zewnątrz AWHO 351.A20 4 Jeżeli nie podano inaczej, wszystkie dane, które w niniejszych wytycznych projektowych dotyczą urządzeń 400 V (typ AWHI 351.A10/AWHO 351.A10), dotyczą również urządzeń 230 V (typ AWHI-M 351.A10/AWHO-M 351.A10). VITOCAL VIESMANN 37

38 Vitocal 350-A (ciąg dalszy) 4.2 Dane techniczne Dane techniczne Typ AWHI 351.A/AWHO 351.A (urządzenia 400 V) 4 Pompy ciepła ustawione wewnątrz budynku Typ AWHI 351.A10 AWHI 351.A14 AWHI 351.A20 Dane dotyczące mocy ogrzewania wg EN (A2/W35) Przy przepływie objętościowym w obiegu wtórnym l/h Przy oporze przepływu mbar kpa Znamionowa moc grzewcza kw 10,60 14,50 18,50 Pobór mocy elektrycznej kw 2,9 4,2 5,8 Współczynnik mocyε (COP) 3,60 3,50 3,20 Dane dane dotyczące mocy ogrzewania wg EN (A7/W35, różnica 5 K) Znamionowa moc cieplna kw 12,70 16,70 20,60 Pobór mocy elektrycznej kw 3,1 4,2 6,1 Stopień efektywności ε (COP) 4,00 3,80 3,40 Pozyskiwanie ciepła Maks. moc wentylatora W Maks. ilość powietrza m 3 /h Maks. dop. spadek ciśnienia (w kanale nawiewnym i wywiewnym) Pa Min. temperatura powietrza na wlocie C Maks. temperatura powietrza na wlocie C Udział czasu odmrażania/czasu pracy % 2 do 5 2 do 5 2 do 5 Woda grzewcza (obieg wtórny) Pojemność l 5,0 5,5 6,0 Minimalny przepływ objętościowy l/h Opór przepływu skraplacza (z orurowaniem przyłączeniowym mbar objętym zakresem dostawy) kpa 5,0 9,0 12,0 Maks. temp. na zasilaniu (przy różnicy 5 K) Przy temperaturze powietrza na wlocie 20 C C Przy temperaturze powietrza na wlocie 10 C C Parametry elektryczne pompy ciepła Napięcie znamionowe 3/N/PE 400 V/50 Hz Maks. znamionowe natężenie prądu A ,3 Prąd rozruchowy (z elektronicznym ogranicznikiem prądu A rozruchowego Prąd rozruchowy (przy zablokowanym wirniku) A Zabezpieczenie A 3 x B16A 3 x B20A 3 x B25A Zabezp. wentylatora T 6,3 A H T 6,3 A H T 6,3 A H Napięcie znamionowe obwodu prądu sterowniczego 1/N/PE 230 V/50 Hz Zabezpieczenie obwodu prądu sterowniczego T 6,3 A H T 6,3 A H T 6,3 A H Obieg chłodniczy Czynnik roboczy R407C R407C R407C Ilość napełnienia kg 4,0 4,5 5,2 Sprężarka Typ Scroll, hermetyczna z wtryskiem Wymiary Długość całkowita mm Szerokość całkowita mm Wysokość całkowita mm Masa całkowita kg Dop. ciśnienie robocze bar MPa 0,3 0,3 0,3 Przyłącza Zasilanie i powrót ogrzewania G 1½ 1½ 1½ Wąż kondensatu (Ø wewn./zewn.) mm 25/32 25/32 25/32 Pompy ciepła ustawione na zewnątrz Typ AWHO 351.A10 AWHO 351.A14 AWHO 351.A20 Dane dotyczące mocy ogrzewania wg EN (A2/W35) Przy przepływie objętościowym w obiegu wtórnym l/h Przy oporze przepływu mbar kpa VIESMANN VITOCAL

39 Vitocal 350-A (ciąg dalszy) Typ AWHO 351.A10 AWHO 351.A14 AWHO 351.A20 Znamionowa moc grzewcza kw 10,60 14,50 18,50 Pobór mocy elektrycznej kw 2,9 4,2 5,8 Współczynnik mocyε (COP) 3,60 3,50 3,20 Dane dane dotyczące mocy ogrzewania wg EN (A7/W35, różnica 5 K) Znamionowa moc cieplna kw 12,70 16,70 20,60 Pobór mocy elektrycznej kw 3,1 4,2 6,1 Stopień efektywności ε (COP) 4,00 3,80 3,40 Pozyskiwanie ciepła Maks. moc wentylatora W Maks. ilość powietrza m 3 /h Maks. dop. spadek ciśnienia (w kanale nawiewnym i wywiewnym) Pa Min. temperatura powietrza na wlocie C Maks. temperatura powietrza na wlocie C Udział czasu odmrażania/czasu pracy % 2 do 5 2 do 5 2 do 5 Woda grzewcza (obieg wtórny) Pojemność l 5,0 5,5 6,0 Minimalny przepływ objętościowy l/h Opór przepływu skraplacza (z orurowaniem przyłączeniowym mbar objętym zakresem dostawy) kpa 5,0 9,0 12,0 Maks. temp. na zasilaniu (przy różnicy 5 K) Przy temperaturze powietrza na wlocie 20 C C Przy temperaturze powietrza na wlocie 10 C C Parametry elektryczne pompy ciepła Napięcie znamionowe 3/N/PE 400 V/50 Hz Maks. znamionowe natężenie prądu A ,3 Prąd rozruchowy (z elektronicznym ogranicznikiem prądu A rozruchowego Prąd rozruchowy (przy zablokowanym wirniku) A Zabezpieczenie A 3 x B16A 3 x B20A 3 x B25A Zabezp. wentylatora T 6,3 A H T 6,3 A H T 6,3 A H Stopień ochrony IP X4 IP X4 IP X4 Napięcie znamionowe obwodu prądu sterowniczego 1/N/PE 230 V/50 Hz Zabezpieczenie obwodu prądu sterowniczego T 6,3 A H T 6,3 A H T 6,3 A H Obieg chłodniczy Czynnik roboczy R407C R407C R407C Ilość napełnienia kg 4,0 4,5 5,2 Sprężarka Typ Scroll, hermetyczna z wtryskiem Wymiary Długość całkowita mm Szerokość całkowita mm Wysokość całkowita mm Masa całkowita kg Dop. ciśnienie robocze bar MPa 0,3 0,3 0,3 Przyłącza Zasilanie i powrót ogrzewania G 1¼ 1¼ 1¼ Wąż kondensatu (Ø wewn./zewn.) mm 25/32 25/32 25/32 4 Typ AWHI-M 351.A/AWHO-M 351.A (urządzenia 230 V) Typ AWHI-M 351.A10 AWHO-M 351.A10 Dane dotyczące mocy ogrzewania wg EN (A2/W35) Przy przepływie objętościowym w obiegu wtórnym l/h Przy oporze przepływu mbar kpa 6 6 Znamionowa moc grzewcza kw 10,80 10,80 Pobór mocy elektrycznej kw 3,30 3,30 Współczynnik mocyε (COP) 3,30 3,30 Dane dane dotyczące mocy ogrzewania wg EN (A7/W35, różnica 5 K) Znamionowa moc cieplna kw 13,00 13,00 Pobór mocy elektrycznej kw 3,40 3,40 Stopień efektywności ε (COP) 3,80 3,80 VITOCAL VIESMANN 39

40 Vitocal 350-A (ciąg dalszy) 4 Typ AWHI-M 351.A10 AWHO-M 351.A10 Pozyskiwanie ciepła Maks. moc wentylatora W Maks. ilość powietrza m 3 /h Maks. dop. spadek ciśnienia (w kanale nawiewnym i wywiewnym) Pa Min. temperatura powietrza na wlocie C Maks. temperatura powietrza na wlocie C Udział czasu odmrażania/czasu pracy % 2 do 5 2 do 5 Woda grzewcza (obieg wtórny) Pojemność l 5,0 5,0 Minimalny przepływ objętościowy l/h Opór przepływu skraplacza (z orurowaniem przyłączeniowym mbar objętym zakresem dostawy) kpa 5,0 5,0 Maks. temp. na zasilaniu (przy różnicy 5 K) Przy temperaturze powietrza na wlocie 20 C C Przy temperaturze powietrza na wlocie 10 C C Parametry elektryczne pompy ciepła Napięcie znamionowe 1/N/PE 230 V/50 Hz Maks. znamionowe natężenie prądu A Prąd rozruchowy (z elektronicznym ogranicznikiem prądu A rozruchowego Prąd rozruchowy (przy zablokowanym wirniku) A Zabezpieczenie A 1 x B32A 1 x B32A Zabezp. wentylatora T 6,3 A H T 6,3 A H Stopień ochrony IP X4 Napięcie znamionowe obwodu prądu sterowniczego 1/N/PE 230 V/50 Hz Zabezpieczenie obwodu prądu sterowniczego T 6,3 A H T 6,3 A H Obieg chłodniczy Czynnik roboczy R407C R407C Ilość napełnienia kg 4,0 4,0 Sprężarka Typ Scroll, hermetyczna z wtryskiem Wymiary Długość całkowita mm Szerokość całkowita mm Wysokość całkowita mm Masa całkowita kg Dop. ciśnienie robocze bar 3 3 MPa 0,3 0,3 Przyłącza Zasilanie i powrót ogrzewania G 1½ 1½ Wąż kondensatu (Ø wewn./zewn.) mm 25/32 25/32 Dane akustyczne Typ AWHI 351.A (pompy ciepła ustawiane wewnątrz, urządzenia 400 V) Typ AWHI 351.A10 AWHI 351.A14 AWHI 351.A20 Moc akustyczna L W Szacowany (A) łączny poziom mocy akustycznej w eksploatacji grzewczej przy A7 ±3 K /W35 ±1 K, przy ustawieniu narożnym W pomieszczeniu technicznym Stopień wentylatora 1 db(a) Stopień wentylatora 2 (= tryb nocny) db(a) Stopień wentylatora 3 db(a) Na zewnątrz, po stronie zasysającej Stopień wentylatora 1 db(a) Stopień wentylatora 2 (= tryb nocny) db(a) Stopień wentylatora 3 db(a) Na zewnątrz, po stronie wywiewnej Stopień wentylatora 1 db(a) Stopień wentylatora 2 (= tryb nocny) db(a) Stopień wentylatora 3 db(a) VIESMANN VITOCAL

41 Vitocal 350-A (ciąg dalszy) Typ AWHO 351.A (pompy ciepła ustawiane na zewnątrz, urządzenia 400 V) Typ AWHO 351.A10 AWHO 351.A14 AWHO 351.A20 Moc akustyczna L W Szacowany (A) łączny poziom mocy akustycznej w eksploatacji grzewczej przy A7 ±3 K /W35 ±1 K Stopień wentylatora 1 db(a) Stopień wentylatora 2 db(a) (=tryb nocny) Stopień wentylatora 3 db(a) Pomiar łącznego poziomu mocy akustycznej w oparciu o normę EN ISO 12102/EN ISO , klasa dokładności 2 i wg wytycznych znaku jakości EHPA Typ AWHI-M 351.A/AWHO-M 351.A (urządzenia 230 V) Typ AWHI-M 351.A10 przy ustawieniu narożnym AWHO-M 351.A10 W pomieszczeniu Na zewnątrz technicznym Strona zasysająca Strona wywiewna Moc akustyczna L W Szacowany (A) łączny poziom mocy akustycznej w eksploatacji grzewczej przy A7 ±3 K /W35 ±1 K Stopień wentylatora 1 db(a) Stopień wentylatora 2 db(a) (=tryb nocny) Stopień wentylatora 3 db(a) Pomiar łącznego poziomu mocy akustycznej w oparciu o normę EN ISO 12102/EN ISO , klasa dokładności 2 i wg wytycznych znaku jakości EHPA 4 VITOCAL VIESMANN 41

42 Vitocal 350-A (ciąg dalszy) Wymiary typ AWHI 351.A D C B D C B A A 95 a b c d Wymiary bez osłon blaszanych: 790 mm x c A Przepusty przewodów elektrycznych B Powrót wody grzewczej/powrót pojemnościowego podgrzewacza wody Wskazówki Wylot powietrza do wyboru po lewej lub po prawej stronie Przewody hydrauliczne i odpływ kondensatu mogą być poprowadzone od pompy ciepła z lewej lub z prawej strony. Montaż wykonywany jest zawsze po przeciwnej stronie od wylotu powietrza. Węże przyłączeniowe można skrócić. Podane wymiary a i b wynikają z długości przewodów w momencie dostawy. C Odpływ kondensatu D Zasilanie wodą grzewczą/zasilanie pojemnościowego podgrzewacza wody Wymiary w mm Typ a b c d AWHI 351.A AWHI 351.A AWHI 351.A VIESMANN VITOCAL

43 Vitocal 350-A (ciąg dalszy) Wymiary typ AWHO 351.A 1885 A B C 946 e f g 4 D D i h A Odpływ kondensatu B Zasilanie wodą grzewczą/zasilanie pojemnościowego podgrzewacza wody C Powrót wody grzewczej/powrót pojemnościowego podgrzewacza wody D Pokrywy dźwiękoizolacyjne Wymiary w mm Typ e f g h i AWHO 351.A AWHO 351.A AWHO 351.A VITOCAL VIESMANN 43

44 Vitocal 350-A (ciąg dalszy) Granice zastosowania według EN Różnica temperatur w obiegu wtórnym: 5 K Temp. zasilania w obiegu wtórnym w C Temperatura powietrza na wlocie w C 35 Wykresy mocy typu AWHI 351.A10/AWHO 351.A10 (urządzenia 400 V) 20 6 C 4 5 D Współczynnik efektywności COP Temperatura powietrza w C E Moc w kw Temperatura powietrza w C A Moc grzewcza B Pobór mocy elektrycznej C T HV = 35 C D T HV = 45 C E T HV = 65 C T HV Temperatura na zasilaniu obiegu wtórnego (temperatura na zasilaniu wodą grzewczą) Dane dotyczące COP w tabelach i na wykresach zostały ustalone w oparciu o normę EN Dane dotyczące mocy obowiązują dla nowych urządzeń z czystymi płytowymi wymiennikami ciepła. 44 VIESMANN VITOCAL

45 Vitocal 350-A (ciąg dalszy) Dane dotyczące mocy ogrzewania Temperatura powietrza na wlocie C Temperatura zasilania obiegu wtórnego C 35 Moc grzewcza kw 6,30 6,70 8,10 8,70 10,60 12,70 19,40 Pobór mocy elektrycznej kw 2,80 2,70 3,00 2,90 2,90 3,10 3,30 Stopień efektywności ε (COP) 2,30 2,50 2,80 3,00 3,60 4,10 5,90 Temperatura na zasilaniu obiegu wtórnego C 45 Moc grzewcza kw 6,60 8,50 11,00 13,20 19,50 Pobór mocy elektrycznej kw 3,30 3,50 3,70 3,90 4,00 Stopień efektywności ε (COP) 2,00 2,40 3,00 3,40 4,90 Temperatura na zasilaniu obiegu wtórnego C 55 Moc grzewcza kw 10,50 Pobór mocy elektrycznej kw 3,50 Stopień efektywności ε (COP) 3,00 Temperatura na zasilaniu obiegu wtórnego C 60 Moc grzewcza kw 8,90 11,30 13,70 18,80 Pobór mocy elektrycznej kw 5,00 5,20 5,30 5,50 Stopień efektywności ε (COP) 1,80 2,40 2,70 3,40 Temperatura na zasilaniu obiegu wtórnego C 65 Moc grzewcza kw 10,70 13,00 Pobór mocy elektrycznej kw 5,20 5,30 Stopień efektywności ε (COP) 2,06 2,45 Wykresy mocy typu AWHI-M 351.A10/AWHO-M 351.A10 (urządzenia 230 V) C 4 D A B E D C E D C Współczynnik efektywności COP Temperatura powietrza w C E Moc w kw Temperatura powietrza w C A Moc grzewcza B Pobór mocy elektrycznej C T HV = 35 C D T HV = 45 C E T HV = 65 C T HV Temperatura na zasilaniu obiegu wtórnego (temperatura na zasilaniu wodą grzewczą) Dane dotyczące COP w tabelach i na wykresach zostały ustalone w oparciu o normę EN Dane dotyczące mocy obowiązują dla nowych urządzeń z czystymi płytowymi wymiennikami ciepła. VITOCAL VIESMANN 45

46 Vitocal 350-A (ciąg dalszy) Dane dotyczące mocy ogrzewania Temperatura powietrza na wlocie C Temperatura zasilania obiegu wtórnego C 35 Moc grzewcza kw 6,40 7,20 8,10 8,50 10,80 13,00 19,00 Pobór mocy elektrycznej kw 3,10 3,20 3,20 3,25 3,30 3,40 3,60 Stopień efektywności ε (COP) 2,00 2,25 2,60 2,62 3,30 3,80 5,30 Temperatura na zasilaniu obiegu wtórnego C 45 Moc grzewcza kw 6,50 8,10 10,60 13,30 19,40 Pobór mocy elektrycznej kw 3,70 3,90 4,00 4,20 4,40 Stopień efektywności ε (COP) 1,80 2,20 2,70 3,20 4,40 Temperatura na zasilaniu obiegu wtórnego C 60 Moc grzewcza kw 8,70 11,20 13,40 18,90 Pobór mocy elektrycznej kw 5,70 5,80 6,00 6,20 Stopień efektywności ε (COP) 1,50 2,00 2,40 3,10 Temperatura na zasilaniu obiegu wtórnego C 65 Moc grzewcza kw 10,50 12,73 Pobór mocy elektrycznej kw 5,80 6,00 Stopień efektywności ε (COP) 1,80 2,12 Charakterystyki hydrauliczne typu AWHI 351.A10 Dyspozycyjne wysokości tłoczenia pomp obiegowych (wyposażenie dodatkowe) Pompa obiegowa o wysokiej wydajności Wilo, typ Stratos Para 25/1-7 4 Bez przepływowego podgrzewacza wody grzewczej Dyspozycyjna wysokość tłoczenia mbar kpa Przepływ objętościowy w m³/h 3 W zestawieniu z podgrzewaczem przepływowym wody grzewczej (wyposażenie dodatkowe) Dyspozycyjna wysokość tłoczenia mbar kpa Przepływ objętościowy w m³/h 3 Wykres mocy pomp obiegowych (wyposażenie dodatkowe) Wilo, typ Stratos Para 25/1-7 Moc w W Natężenie przepływu w m³/h 46 VIESMANN VITOCAL

47 Vitocal 350-A (ciąg dalszy) Charakterystyki hydrauliczne typu AWHO 351.A10 Wykres strat ciśnienia Strata ciśnienia mbar kpa Przepływ objętościowy w m³/h 3 4 Charakterystyki hydrauliczne typu AWHI-M 351.A/AWHO-M 351.A10 (urządzenia 230 V) Tak jak w przypadku typu AWHI 351.A/AWHO 351.A10 (urządzenia 400 V), patrz strona 46 i 47. Wykresy mocy typu AWHI 351.A14/AWHO 351.A14 (urządzenia 400 V) Moc w kw C E D A 8 B Temperatura powietrza w C E D C Współczynnik efektywności COP Temperatura powietrza w C A Moc grzewcza B Pobór mocy elektrycznej C T HV = 35 C D T HV = 45 C E T HV = 65 C T HV Temperatura na zasilaniu obiegu wtórnego (temperatura na zasilaniu wodą grzewczą) Dane dotyczące COP w tabelach i na wykresach zostały ustalone w oparciu o normę EN Dane dotyczące mocy obowiązują dla nowych urządzeń z czystymi płytowymi wymiennikami ciepła. C D E VITOCAL VIESMANN 47

48 Vitocal 350-A (ciąg dalszy) Dane dotyczące mocy ogrzewania Temperatura powietrza na wlocie C Temperatura zasilania obiegu wtórnego C 35 Moc grzewcza kw 8,90 10,20 11,50 12,20 14,50 16,70 26,00 Pobór mocy elektrycznej kw 3,90 3,95 4,00 4,15 4,20 4,50 5,10 Stopień efektywności ε (COP) 2,30 2,55 2,80 2,94 3,50 3,70 5,10 Temperatura na zasilaniu obiegu wtórnego C 45 Moc grzewcza kw 9,50 11,80 14,80 18,06 26,10 Pobór mocy elektrycznej kw 4,80 5,00 5,20 5,36 6,00 Stopień efektywności ε (COP) 2,00 2,40 2,80 3,32 4,30 Temperatura na zasilaniu obiegu wtórnego C 55 Moc grzewcza kw 18,60 Pobór mocy elektrycznej kw 6,50 Stopień efektywności ε (COP) 2,84 Temperatura na zasilaniu obiegu wtórnego C 60 Moc grzewcza kw 13,10 16,10 18,20 25,80 Pobór mocy elektrycznej kw 7,40 7,70 7,70 8,40 Stopień efektywności ε (COP) 1,80 2,20 2,50 3,10 Temperatura na zasilaniu obiegu wtórnego C 65 Moc grzewcza kw 16,50 17,40 Pobór mocy elektrycznej kw 7,70 7,70 Stopień efektywności ε (COP) 2,14 2,26 Charakterystyki hydrauliczne typu AWHI 351.A14 4 Dyspozycyjne wysokości tłoczenia pomp obiegowych (wyposażenie dodatkowe) Pompa obiegowa o wysokiej wydajności Wilo, typ Stratos Para 25/1-7 Bez przepływowego podgrzewacza wody grzewczej W zestawieniu z podgrzewaczem przepływowym wody grzewczej (wyposażenie dodatkowe) Dyspozycyjna wysokość tłoczenia mbar kpa Przepływ objętościowy w m³/h 3 4 Dyspozycyjna wysokość tłoczenia mbar kpa Przepływ objętościowy w m³/h 3 4 Wykres mocy pomp obiegowych (wyposażenie dodatkowe) Wilo, typ Stratos Para 25/1-7 Moc w W Natężenie przepływu w m³/h 48 VIESMANN VITOCAL

49 Vitocal 350-A (ciąg dalszy) Charakterystyki hydrauliczne typu AWHO 351.A14 Wykres strat ciśnienia Strata ciśnienia mbar kpa Przepływ objętościowy w m³/h 3 4 Wykresy mocy typu AWHI 351.A20/AWHO 351.A20 (urządzenia 400 V) D C E 6 5 C 4 Moc w kw A 12 8 B Temperatura powietrza w C E D C Współczynnik efektywności COP Temperatura powietrza w C A Moc grzewcza B Pobór mocy elektrycznej C T HV = 35 C D T HV = 45 C E T HV = 65 C T HV Temperatura na zasilaniu obiegu wtórnego (temperatura na zasilaniu wodą grzewczą) Dane dotyczące COP w tabelach i na wykresach zostały ustalone w oparciu o normę EN Dane dotyczące mocy obowiązują dla nowych urządzeń z czystymi płytowymi wymiennikami ciepła. D E VITOCAL VIESMANN 49

50 Vitocal 350-A (ciąg dalszy) Dane dotyczące mocy ogrzewania Temperatura powietrza na wlocie C Temperatura zasilania obiegu wtórnego C 35 Moc grzewcza kw 11,10 12,40 14,00 15,00 18,50 20,60 30,70 Pobór mocy elektrycznej kw 5,20 5,50 5,80 5,80 5,80 6,10 6,80 Stopień efektywności ε (COP) 2,10 2,25 2,50 2,59 3,20 3,40 4,50 Temperatura na zasilaniu obiegu wtórnego C 45 Moc grzewcza kw 11,70 14,80 18,40 22,00 31,30 Pobór mocy elektrycznej kw 6,20 6,80 7,00 7,10 8,10 Stopień efektywności ε (COP) 1,90 2,20 2,60 2,70 3,90 Temperatura na zasilaniu obiegu wtórnego C 55 Moc grzewcza kw 22,30 Pobór mocy elektrycznej kw 8,60 Stopień efektywności ε (COP) 2,60 Temperatura na zasilaniu obiegu wtórnego C 60 Moc grzewcza kw 16,00 19,60 22,70 29,60 Pobór mocy elektrycznej kw 9,00 9,20 9,30 10,20 Stopień efektywności ε (COP) 1,80 2,20 2,50 2,90 Temperatura na zasilaniu obiegu wtórnego C 65 Moc grzewcza kw 20,30 21,40 Pobór mocy elektrycznej kw 9,30 9,30 Stopień efektywności ε (COP) 2,18 2,30 Charakterystyki hydrauliczne typu AWHI 351.A20 4 Dyspozycyjne wysokości tłoczenia pomp obiegowych (wyposażenie dodatkowe) Pompa obiegowa o wysokiej wydajności Wilo, typ Stratos Para 25/1-7 Bez przepływowego podgrzewacza wody grzewczej Dyspozycyjna wysokość tłoczenia mbar kpa Przepływ objętościowy w m³/h 3 4 W zestawieniu z podgrzewaczem przepływowym wody grzewczej (wyposażenie dodatkowe) Dyspozycyjna wysokość tłoczenia mbar kpa Przepływ objętościowy w m³/h 3 4 Wykres mocy pomp obiegowych (wyposażenie dodatkowe) Wilo, typ Stratos Para 25/1-7 Moc w W Natężenie przepływu w m³/h 50 VIESMANN VITOCAL

51 Vitocal 350-A (ciąg dalszy) Charakterystyki hydrauliczne typu AWHO 351.A20 Wykres strat ciśnienia Strata ciśnienia mbar kpa Przepływ objętościowy w m³/h VITOCAL VIESMANN 51

52 Pojemnościowy podgrzewacz wody 5.1 Vitocell 100-V, typ CVW Do podgrzewu wody użytkowej w połączeniu z pompami ciepła do 16 kw i kolektorami słonecznymi, możliwa również współpraca z kotłami grzewczymi i sieciami ciepłowniczymi. Przystosowany do następujących instalacji: Temperatura wody użytkowej do 95 C Temperatura wody na zasilaniu wodą grzewczą do 110 Temperatura wody na zasilaniu po stronie solarnej do 140 Ciśnienie robocze po stronie wody grzewczej do 10 bar (1,0 MPa) Ciśnienie robocze po stronie solarnej do 10 bar (1,0 MPa) Ciśnienie robocze po stronie wody użytkowej do 10 bar (1,0 MPa) 5 Pojemność podgrzewacza l 390 Nr rejestrowy DIN 9W173-13MC/E Wydajność stała 90 kw 109 przy podgrzewie wody użytkowej z 10 do45 C i l/h 2678 temperaturze wody grzewczej na zasilaniu 80 C kw 87 wynoszącej przy podanym poniżej przepływie l/h 2138 objętościowym wody grzewczej 70 C kw 77 l/h C kw 48 l/h C kw 26 l/h 639 Wydajność stała przy podgrzewie wody użytkowej z 10 do60 i temperaturze wody grzewczej na zasilaniu wynoszącej przy podanym poniżej przepływie objętościowym wody grzewczej 90 kw 98 l/h C kw 78 l/h C kw 54 l/h 929 Przepływ objętościowy wody grzewczej dla podanych wydajności stałych m 3 /h 3,0 Ilość pobierana l/min 15 Pobierana ilość wody bez dogrzewu Pojemność podgrzewacza podgrzana do 45, l 280 woda o t = 45 (stała) Zawartość podgrzewacza podgrzana do 55 C, l 280 woda o t = 55 (stała) Czas podgrzewu przy podłączeniu pompy ciepła o znamionowej mocy cieplnej wynoszącej 16 kw i temperaturze wody na zasilaniu wodą grzewczą od 55 lub 65 C przy podgrzewie wody użytkowej z 10 do 45 min 60 przy podgrzewie wody użytkowej z 10 do 55 min 77 Maks. możliwa do przyłączenia moc pompy ciepła kw 16 przy temperaturze na zasilaniu wodą grzewczą wynoszącej 65 C i temperaturze ciepłej wody użytkowej wynoszącej 55 C przy podanym przepływie objętościowym wody grzewczej Maks. powierzchnia czynna absorbera możliwa do podłączenia do zestawu solarnych wymienników ciepła (wyposażenie dodatkowe) Vitosol-F m 2 11,5 Vitosol-T m 2 6 Współczynnik mocy N L w połączeniu w pompą ciepła Temperatura na ładowaniu podgrzewacza 45 C 2,4 50 C 3,0 Ilość ciepła dyżurnego q BS kwh/24 h 2,5 Wymiary Długość (7) z izolacją cieplną mm 859 bez izolacji cieplnej mm 650 Szerokość całkowita z izolacją cieplną mm 923 bez izolacji cieplnej mm 881 Wysokość z izolacją cieplną mm 1624 bez izolacji cieplnej mm 1522 Wymiar przechylenia bez izolacji cieplnej mm 1550 Masa całk. z izolacją cieplną kg 190 Całkowita masa eksploatacyjna kg 582 z grzałką elektryczną Pojemność wody grzewczej l 27 Powierzchnia grzewcza m 2 4,1 Przyłącza Zasilanie i powrót wody grzewczej (gwint zewnętrzny) R 1¼ Zimna woda użytkowa, ciepła woda użytkowa (gwint zewnętrzny) R 1¼ 52 VIESMANN VITOCAL

53 Pojemnościowy podgrzewacz wody (ciąg dalszy) Pojemność podgrzewacza l 390 Zestaw solarnych wymienników ciepła (gwint zewnętrzny) R ¾ Cyrkulacja (gwint zewnętrzny) R 1 Grzałka elektryczna (gwint wewnętrzny) Rp 1½ dotycząca wydajności stałej Przy projektowaniu na podstawie podanych lub obliczonych wartości wydajności stałej należy zaplanować zastosowanie odpowiedniej pompy obiegowej. Podana wydajność stała jest osiągana tylko wówczas, gdy znamionowa moc cieplna kotła grzewczego jest wydajności stałej. CWU ELH1 ELH2/R 422 Z HV SPR1 CWU2 SPR2 HR ZWU/E SPR E ELH1 ELH2 HR HV ZWU R Spust Króciec grzałki elektrycznej Otwór kołnierzowy na grzałkę elektryczną Powrót wody grzewczej Zasilanie wodą grzewczą Zimna woda użytkowa Otwór rewizyjny i wyczystkowy z pokrywą kołnierzową SPR1 Czujnik temperatury wody w podgrzewaczu z regulatorem SPR2 Czujnik temperatury zestawu solarnych wymienników ciepła CWU1 Ciepła woda użytkowa CWU2 Ciepła woda użytkowa z zestawu solarnych wymienników ciepła Z Cyrkulacja 5 Współczynnik mocy N L Wg DIN 4708, bez ograniczenia temperatury wody na powrocie. Temperatura na ładowaniu podgrzewacza T podgrz. = temperatura na wlocie wody zimnej + 50 K +5 K/ 0 K Współczynnik mocy N L przy temperaturze wody na zasilaniu wodą grzewczą 90 16,5 80 C 15,5 70 C 12,0 dotycząca współczynnika mocy N L Współczynnik mocy N L zmienia się wraz z temperaturą na ładowaniu podgrzewacza T sp. Wartości orientacyjne T podgrz. = 60 1,0 N L T podgrz. = 55 C 0,75 N L T podgrz. = 50 0,55 N L T podgrz. = 45 0,3 N L Moc krótkotrwała (l/10 min) przy temperaturze wody na zasilaniu wodą grzewczą C C 455 Maks. ilość pobierana (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Z dogrzewem. Podgrzew wody użytkowej z 10 do 45 C. Maks. ilość pobierana (l/min) przy temperaturze wody na zasilaniu wodą grzewczą C C 46 Wydajność krótkotrwała (w ciągu 10 minut) W odniesieniu do współczynnika mocy N L. Podgrzew wody użytkowej z 10 do 45 C bez ograniczenia temperatury wody na powrocie. VITOCAL VIESMANN 53

54 Pojemnościowy podgrzewacz wody (ciąg dalszy) Opory przepływu Opór przepływu mbar kpa 3 1 0,8 0,6 0,5 0,4 0, Przepływ objętościowy wody użytkowej w l/h Opory przepływu po stronie wody użytkowej 5 Opór przepływu mbar kpa 1 0,8 0,6 0,5 0,4 0, Strumień objętościowy wody grzewczej w l/h Opory przepływu po stronie wody grzewczej 54 VIESMANN VITOCAL

55 Instalacyjne wyposażenie dodatkowe 6.1 Przegląd Wyposażenie dodatkowe Nr katalogowy Vitocal 200-A, typ AWCI-AC 201.A Vitocal 300-A, typ AWCI-AC AWO-AC 301.A 301.A AWO-AC 301.B Vitocal 350-A, typ AWHI 351.A AWHO 351.A Urządzenie nawiewno-wywiewne, patrz od strony 58 Vitovent 300-F Z X X Obieg powietrza (obieg pierwotny) do ustawienia wewnątrz, patrz od strony 59 Zestaw do przepustu ściennego X Vitocal 200-A Zestaw do przepustu ściennego Vitocal 300-A/350-A, do urządzeń o szerokości 880 mm X X Zestaw do przepustu ściennego Vitocal 300-A/350-A, do urządzeń o szerokości 1030 mm X Zestaw do przepustu ściennego X Vitocal 300-A/350-A, do urządzeń o szerokości 1200 mm Kolano kanału powietrznego X X X X X Przepusty ścienne, proste (kanały powietrzne, X X X X X proste Przepust ścienny wielofunkcyjny ZK X Przedłużenie do przepustu ściennego ZK X wielofunkcyjnego Kratka wentylacyjna zewnętrzna X X X X X Kratka osłonowa do kanału powietrznego X X X X X Pokrywa dźwiękoizolacyjna do kanału powietrznego X X X X X Obieg grzewczy (obieg wtórny), patrz od strony 63 Przepływowy podgrzewacz wody grzewczej Z X Przepływowy podgrzewacz wody grzewczej z hydraulicznym zestawem przyłączeniowym Z X X X X X Przepływowy podgrzewacz wody Z X X X grzewczej, zestaw 1 do montażu w pompie ciepła Przepływowy podgrzewacz wody Z X X X grzewczej, zestaw 2 do montażu w pompie ciepła Mały rozdzielacz X X X X X X X X Hydrauliczny zestaw przyłączeniowy X X X X do 14,5 kw, długość 5 m Hydrauliczny zestaw przyłączeniowy X X X X do 14,5 kw, długość 10 m Hydrauliczny zestaw przyłączeniowy X X X X do 14,5 kw, długość 15 m Hydrauliczny zestaw przyłączeniowy X X X X do 14,5 kw, długość 20 m Hydrauliczny zestaw przyłączeniowy X do 18,5 kw, długość 5 m Hydrauliczny zestaw przyłączeniowy X do 18,5 kw, długość 10 m Hydrauliczny zestaw przyłączeniowy X do 18,5 kw, długość 15 m Hydrauliczny zestaw przyłączeniowy X do 18,5 kw, długość 20 m Wysokowydajna pompa obiegowa X X X X X X X X X (obieg wtórny) 3-drogowy zawór przełączny X X X X X X X X 6 VITOCAL VIESMANN 55

56 Instalacyjne wyposażenie dodatkowe (ciąg dalszy) Wyposażenie dodatkowe Nr katalogowy Vitocal 200-A, typ AWCI-AC 201.A Vitocal 300-A, typ AWCI-AC AWO-AC 301.A 301.A AWO-AC 301.B Vitocal 350-A, typ AWHI 351.A AWHO 351.A Podgrzew wody użytkowej za pomocą Vitocell 100-V, typ CVA (300 l/500 l), typ CVW (390 l), patrz od strony 68 Grzałka elektryczna EHE do podgrzewacza Z X o pojemności 300 l, montaż u dołu Grzałka elektryczna EHE do podgrzewacza Z X X X X X X o pojemności 390 l/500 l, mon- taż u dołu Grzałka elektryczna EHE do pojemności Z X X X X X X podgrzewacza 390 l, montaż u góry Zestaw solarnych wymienników ciepła X X X X X X do podgrzewacza o pojemności 390 l Anoda ochronna do podgrzewacza o X pojemności 300 l/500 l Anoda ochronna do podgrzewacza o Z X X X X X X pojemności 390 l Armatura zabezpieczająca X X X X X X Podgrzew wody użytkowej za pomocą Vitocell 100-B, typ CVB (300 l/500 l), patrz od strony 70 Grzałka elektryczna EHE do podgrzewacza Z X o pojemności 300 l, montaż u dołu Grzałka elektryczna EHE do podgrzewacza Z X o pojemności 500 l, montaż u dołu Anoda ochronna X Armatura zabezpieczająca X Podgrzewacz wody użytkowej z zewnętrznym wymiennikiem ciepła (system zasilania podgrzewacza), patrz od strony 70 Lanca ładująca do montażu w ZK X X X X Vitocell 100-V, typ CVA Lanca ładująca do montażu w ZK X X X X Vitocell 100-L, typ CVL Grzałka elektryczna EHE do podgrzewacza Z X X X X o pojemności 300 l, montaż u dołu Grzałka elektryczna EHE do podgrzewacza Z X X X X o pojemności 500 l, montaż u dołu Pompa obiegowa do ładowania podgrzewacza X X X X Grundfos UPS B Pompa obiegowa do ładowania podgrzewacza X X X X Grundfos UPS B Kulowy zawór 2-drogowy z napędem X X X X elektrycznym Płytowy wymiennik ciepła X X X X Vitotrans 100, typ PWT Anoda ochronna do podgrzewacza o X X X X pojemności 300 l/500 l Armatura zabezpieczająca X X X X 56 VIESMANN VITOCAL

57 Instalacyjne wyposażenie dodatkowe (ciąg dalszy) Wyposażenie dodatkowe Nr katalogowy Vitocal 200-A, typ AWCI-AC 201.A Vitocal 300-A, typ AWCI-AC AWO-AC 301.A 301.A AWO-AC 301.B Vitocal 350-A, typ AWHI 351.A AWHO 351.A Chłodzenie, patrz od strony 73 Przełącznik wilgotnościowy 230 V X X X X Czujnik ochrony przed zamarzaniem X X X X 3-drogowy zawór przełączny X X X X Kontaktowy czujnik temperatury X X X Czujnik temperatury pomieszczenia X X X Kontaktowy czujnik temperatury X Czujnik temperatury pomieszczenia X Klimakonwektor V202H Z X X X X Konwektor wentylatorowy V203H Z X X X X Klimakonwektor V206H Z X X X X Klimakonwektor V209H Z X X X X Cokół do ustawienia klimakonwektorów X X X X na podłożu Filtr powietrza do klimakonwektora X X X X V202H Filtr powietrza do klimakonwektora X X X X V203H Filtr powietrza do klimakonwektorów V206H i V209H X X X X 6 VITOCAL VIESMANN 57

58 Instalacyjne wyposażenie dodatkowe (ciąg dalszy) 6.2 Urządzenie nawiewno-wywiewne Vitovent 300-F Nr katalog. Z Kolor: Kolor srebrny firmy Viessmann Domowa centrala wentylacyjna z odzyskiem ciepła, przepływ objętościowy powietrza do 280 m 3 /h Do jednostek mieszkalnych o powierzchni mieszkalnej do 215 m 2 Obsługa poprzez regulator pompy ciepła Vitotronic 200, typ WO1C lub moduł zdalnego sterowania Vitotrol 300B, Vitotrol 300 RF B Regulacja balansu Stała regulacja strumienia objętościowego Obejście letnie (100%) Elektryczny element grzewczy podgrzewu wstępnego (1,5 kw) w zakresie dostawy Wskaźnik wymiany filtra Filtr powietrza doprowadzanego F7 i filtr powietrza usuwanego G4 Obudowa z blachy stalowej, powlekana proszkowo, z izolacją akustyczną i termiczną w postaci elementów kształtowych z tworzywa EPP Komponenty certyfikowane przez Instytut Budownictwa Pasywnego A Powietrze odprowadzane (DN 160) B Powietrze dolotowe (DN 160) C Powietrze usuwane (DN 160) D Powietrze zewnętrzne (DN 160) E Otwór na przewód kondensatu (ułożony wewnątrz) Dane techniczne Maks. zewnętrzna strata ciśnienia przy Pa 170 maks. przepływie objętościowym powietrza Min. przepływ objętościowy powietrza m 3 /h 85 Maks. przepływ objętościowy powietrza m 3 /h 280 Min. temperatura powietrza na wlocie C -20 Maks. temperatura powietrza na wlocie C 35 Masa całkowita kg 80 Stopień dyspozycyjności ciepła *1 % Do 98 Stopień dyspozycyjności ciepła wg Niemieckiego % 85 Instytutu Techniki Budowla- nej Stopień dyspozycyjności ciepła wg Niemieckiego % 86 Instytutu Budownictwa Pa- sywnego Napięcie znamionowe 1/N/PE 230 V/ 50 Hz Maks. pobór mocy elektrycznej W E A B C D *1 Nieskorygowany stopień dyspozycyjności ciepła, zmierzony w oparciu o wytyczne Niemieckiego Instytutu Techniki Budowlanej 58 VIESMANN VITOCAL

59 Instalacyjne wyposażenie dodatkowe (ciąg dalszy) 6.3 Obieg powietrza (obieg pierwotny) do ustawienia wewnątrz Do Vitocal 200-A, Vitocal 300-A, typ AWCI-AC 301.A i Vitocal 350-A, typ AWHI 351.A Zestaw do przepustu ściennego Vitocal 200-A Nr katalog A Zestaw do przyłącza powietrza z polipropyleny spienionego (EPP) do ustawienia w kącie, składający się z 4 części: 1 króciec przyłączeniowy urządzenia do kanału powietrznego, strona zasysająca A 1 króciec przyłączeniowy urządzenia do kanału powietrznego, strona wywiewna B 2 kanały powietrze proste (przepusty ścienne) C, dł. 0,35 m, z możliwością skracania Wymagane ew. zewnętrzne kratki wentylacyjne należy zamawiać osobno B C VITOCAL VIESMANN 59

60 Instalacyjne wyposażenie dodatkowe (ciąg dalszy) Zestaw do przepustu ściennego Vitocal 300-A/350-A A Zestaw do przyłącza powietrza ze spienionego polipropylenu (EPP) do ustawienia narożnego składający się z 4 części: 1 króciec przyłączeniowy urządzenia do kanału powietrznego, strona zasysająca A 1 króciec przyłączeniowy urządzenia do kanału powietrznego, strona wywiewna B 2 kanały powietrze proste (przepusty ścienne) C, dł. 0,35 m, z możliwością skracania Wymagane ew. zewnętrzne kratki wentylacyjne należy zamawiać osobno. a Pompa ciepła Wymiar a Nr katalog. w mm Vitocal 300-A, typ AWCI-AC 301.A Vitocal 350-A, typ AWHI 351.A Vitocal 350-A, typ AWHI 351.A Vitocal 350-A, typ AWHI 351.A B 252 C Kolano kanału powietrznego 90 Nr katalog Materiał: EPP (spieniony polipropylen) Z zamknięciem klipsowym 30 mm, odporny na parę i zaizolowany termicznie Straty ciśnienia na kolano 90 Pompa ciepła Przepływ objętościowy powietrza w m 3 /h Strata ciśnienia w Pa Vitocal 200-A, typ AWCI-AC 201.A ,8 Vitocal 200-A, typ AWCI-AC 201.A ,7 Vitocal 300-A, typ AWCI-AC 301.A ,5 Vitocal 350-A, typ AWHI 351.A ,6 Vitocal 350-A, typ AWHI 351.A ,0 Vitocal 350-A, typ AWHI 351.A , VIESMANN VITOCAL

61 Instalacyjne wyposażenie dodatkowe (ciąg dalszy) Przepust ścienny, prosty Nr katalog Materiał: EPP (spieniony polipropylen) Z zamknięciem klipsowym 30 mm, odporny na parę i zaizolowany termicznie Przepust ścienny można skrócić do potrzebnego wymiaru Straty ciśnienia na metr kanału powietrznego Pompa ciepła Przepływ objętościowy powietrza Strata ciśnienia w Pa w m 3 /h Vitocal 200-A, typ AWCI-AC 201.A ,06 Vitocal 200-A, typ AWCI-AC 201.A ,06 Vitocal 300-A, typ AWCI-AC 301.A ,05 Vitocal 350-A, typ AWHI 351.A ,05 Vitocal 350-A, typ AWHI 351.A ,07 Vitocal 350-A, typ AWHI 351.A , Kanały powietrzne, proste Jako kanały powietrzne stosowane są przepusty ścienne, nr katalog Przepust ścienny wielofunkcyjny Nr katalog. ZK Do wykorzystywania przepustu ściennego wspólnie jako systemu zasysania powietrza zewnętrznego pompy ciepła oraz systemu zasysania powietrza zewnętrznego i odprowadzania powietrza urządzenia wentylacyjnego Elementy składowe: Przepust ścienny wielofunkcyjny A 2 kanały wentylacyjne B 2 kratki osłonowe do kanałów wentylacyjnych z siatką zabezpieczającą przed insektami C do montażu na kratce wentylacyjnej zewnętrznej DN 160 DN A B C VITOCAL VIESMANN 61

62 Instalacyjne wyposażenie dodatkowe (ciąg dalszy) G E A Przepust ścienny wielofunkcyjny B Kanał wentylacyjny powietrza zewnętrznego/odprowadzanego C Kratka osłonowa do kanału wentylacyjnego z siatką zabezpieczającą przed insektami D Kratka wentylacyjna zewnętrzna, nr katalog E Przepust ścienny prosty, nr katalog F Urządzenie wentylacyjne G Pompa ciepła A B C D F Przedłużenie do przepustu ściennego wielofunkcyjnego Nr katalog. ZK Do przedłużenia kanałów wentylacyjnych powietrza zewnętrznego i powietrza odprowadzanego Niezbędne w przypadku stosowania więcej niż 1 przepustu ściennego prostego Kratka wentylacyjna zewnętrzna Nr katalog Materiał: Aluminium (naturalne). Do montażu w przepuście ściennym/kanale powietrznym. Z krawędzią ociekową (w dodatkowym opakowaniu) Straty ciśnienia Pompa ciepła Przepływ objętościowy powietrza w m 3 /h Strata ciśnienia w Pa Vitocal 200-A, typ AWCI-AC 201.A Vitocal 200-A, typ AWCI-AC 201.A Vitocal 300-A, typ AWCI-AC 301.A Vitocal 350-A, typ AWHI 351.A Vitocal 350-A, typ AWHI 351.A Vitocal 350-A, typ AWHI 351.A Pokrywa dźwiękoizolacyjna kanału powietrznego Nr katalog Do izolacji dźwiękochłonnej po stronie zasysającej i wywiewnej. Ze stali ocynkowanej z izolacją. Do montażu na ścianie zewnętrznej. Pokrywę dźwiękoizolacyjną można lakierować farbami akrylowymi. 62 VIESMANN VITOCAL

63 Instalacyjne wyposażenie dodatkowe (ciąg dalszy) AB C B A C D C A Przepust ścienny B Kratka wentylacyjna zewnętrzna albo siatka druciana (ocynkowana, wielkość oczek < 20 mm) C Pokrywa dźwiękoizolacyjna D Materiał izolacyjny Straty ciśnienia Pompa ciepła Przepływ objętościowy powietrza w m 3 /h Strata ciśnienia w Pa Vitocal 200-A, typ AWCI-AC 201.A ,0 Vitocal 200-A, typ AWCI-AC 201.A ,5 Vitocal 300-A, typ AWCI-AC 301.A ,0 Vitocal 350-A, typ AWHI 351.A ,0 Vitocal 350-A, typ AWHI 351.A ,0 Vitocal 350-A, typ AWHI 351.A ,5 Kratka osłonowa do kanału powietrznego Nr katalog Do montażu w studzience okna piwnicznego lub w miejscach zabezpieczonych przed wilgocią na zewnętrznej ścianie budynku 950 Straty ciśnienia Pompa ciepła Przepływ objętościowy powietrza w m 3 /h Strata ciśnienia w Pa Vitocal 200-A, typ AWCI-AC 201.A ,7 Vitocal 200-A, typ AWCI-AC 201.A ,6 Vitocal 300-A, typ AWCI-AC 301.A ,3 Vitocal 350-A, typ AWHI 351.A ,5 Vitocal 350-A, typ AWHI 351.A ,0 Vitocal 350-A, typ AWHI 351.A , Obieg grzewczy (obieg wtórny) Do Vitocal 200-A i Vitocal 300-A, typ AWCI-AC 301.A dołączony jest mały rozdzielacz. Pompa wtórna i 3-drogowy zawór przełączny są zamontowane fabrycznie. 6 Przepływowy podgrzewacz wody grzewczej Nr katalog. Z Elektryczny przepływowy podgrzewacz wody grzewczej (3/6/9 kw) do montażu w Vitocal 300-A, typ AWCI-AC 301.A, podłączany elektrycznie i hydraulicznie Elementy składowe: Zabezpieczający ogranicznik temperatury Moduł sterujący Izolacja cieplna VITOCAL VIESMANN 63

64 Instalacyjne wyposażenie dodatkowe (ciąg dalszy) Wykres strat ciśnienia Opór przepływu mbar kpa ,5 1 1,5 2 2,5 3 3,5 4 Przepływ objętościowy w m³/h Przepływowy podgrzewacz wody grzewczej Nr katalog. Z Elektryczny przepływowy podgrzewacz wody grzewczej do montażu w budynkach na zasilaniu wodą grzewczą (G 1), podłączany elektrycznie i hydraulicznie Elementy składowe: Przepływowy podgrzewacz wody grzewczej (3/6/9 kw) z następującymi podzespołami Zabezpieczający ogranicznik temperatury Moduł sterujący Izolacja cieplna Hydrauliczny zestaw przyłączeniowy Wykres strat ciśnienia Opór przepływu mbar kpa ,5 1 1,5 2 2,5 3 3,5 4 Przepływ objętościowy w m³/h 6 Podgrzewacz przepływowy wody grzewczej (zestaw 1) Nr katalog. Z Zestaw do montażu w Vitocal 350-A, typ AWHI 351.A. Elementy składowe: Przepływowy podgrzewacz wody grzewczej A (3/6/9 kw), podłączany elektrycznie i hydraulicznie z zabezpieczającym ogranicznikiem temperatury. Moduł sterujący Izolacja cieplna. Hydrauliczny zestaw przyłączeniowy. A 64 VIESMANN VITOCAL

VIESMANN. VITOCAL Pompy ciepła powietrze/woda. Wytyczne projektowe. VITOCAL 300-A Typ AWO-AC 301.B. VITOCAL 200-A Typ AWCI-AC 201.

VIESMANN. VITOCAL Pompy ciepła powietrze/woda. Wytyczne projektowe. VITOCAL 300-A Typ AWO-AC 301.B. VITOCAL 200-A Typ AWCI-AC 201. VIESMANN VITOCAL Pompy ciepła powietrze/woda Wytyczne projektowe Pompa ciepła powietrze/woda z napędem elektrycznym do eksploatacji jednosystemowej, monoenergetycznej lub dwusystemowej VITOCAL 200-A Typ

Bardziej szczegółowo

VIESMANN VITOCAL 200-S Pompa ciepła powietrze/woda, wersja Split 3,0 do 10,6 kw

VIESMANN VITOCAL 200-S Pompa ciepła powietrze/woda, wersja Split 3,0 do 10,6 kw VIESMANN VITOCAL 200-S Pompa ciepła powietrze/woda, wersja Split 3,0 do 10,6 kw Dane techniczne Numery katalog. i ceny: patrz cennik VITOCAL 200-S Typ AWS Pompa ciepła z napędem elektrycznym w wersji Split

Bardziej szczegółowo

VIESMANN. VITOCAL Pompy ciepła solanka/woda i pompy ciepła woda/woda jedno- i dwustopniowe, od 5,8 do 117,8 kw. Wytyczne projektowe VITOCAL 350-G

VIESMANN. VITOCAL Pompy ciepła solanka/woda i pompy ciepła woda/woda jedno- i dwustopniowe, od 5,8 do 117,8 kw. Wytyczne projektowe VITOCAL 350-G VIESMANN VITOCAL Pompy ciepła solanka/woda i pompy ciepła woda/woda jedno- i dwustopniowe, od 5, do 117, kw Wytyczne projektowe Pompy ciepła z napędem elektrycznym do ogrzewania i podgrzewu wody użytkowej

Bardziej szczegółowo

VIESMANN. VITOCAL Pompy ciepła powietrze/woda, wersja Split 3,0 do 10,6 kw. Wytyczne projektowe. VITOCAL 222-S Typ AWT-AC 221.A/AWT- AC 221.

VIESMANN. VITOCAL Pompy ciepła powietrze/woda, wersja Split 3,0 do 10,6 kw. Wytyczne projektowe. VITOCAL 222-S Typ AWT-AC 221.A/AWT- AC 221. VIESMANN VITOCAL Pompy ciepła powietrze/woda, wersja Split 3,0 do 10,6 kw Wytyczne projektowe Pompa ciepła powietrze/woda z napędem elektrycznym w wersji Split z modułem zewnętrznym i wewnętrznym Moduł

Bardziej szczegółowo

VIESMANN. VITOCAL Pompy ciepła solanka/woda i pompy ciepła woda/woda jedno- i dwustopniowe, od 5,8 do 117,8 kw. Wytyczne projektowe VITOCAL 350-G

VIESMANN. VITOCAL Pompy ciepła solanka/woda i pompy ciepła woda/woda jedno- i dwustopniowe, od 5,8 do 117,8 kw. Wytyczne projektowe VITOCAL 350-G VISMNN VITOCL Pompy ciepła solanka/woda i pompy ciepła woda/woda jedno- i dwustopniowe, od 5,8 do 117,8 kw Wytyczne projektowe Pompy ciepła z napędem elektrycznym do ogrzewania i podgrzewu wody użytkowej

Bardziej szczegółowo

VIESMANN. VITOCAL Pompy ciepła solanka/woda i pompy ciepła woda/woda 1- i 2-stopniowe, 5,8 do 117,8 kw. Wytyczne projektowe VITOCAL 350-G

VIESMANN. VITOCAL Pompy ciepła solanka/woda i pompy ciepła woda/woda 1- i 2-stopniowe, 5,8 do 117,8 kw. Wytyczne projektowe VITOCAL 350-G VISMNN VITOCL Pompy ciepła solanka/woda i pompy ciepła woda/woda 1- i -stopniowe, 5,8 do 117,8 kw Wytyczne projektowe Pompy ciepła z napędem elektrycznym do ogrzewania i podgrzewu wody użytkowej w jedno-

Bardziej szczegółowo

VIESMANN. VITOCAL Pompy ciepła powietrze/woda, wersja Split 3,0 do 11,3 kw. Wytyczne projektowe. VITOCAL 222-S Typ AWT-AC 221.A/AWT- AC 221.

VIESMANN. VITOCAL Pompy ciepła powietrze/woda, wersja Split 3,0 do 11,3 kw. Wytyczne projektowe. VITOCAL 222-S Typ AWT-AC 221.A/AWT- AC 221. VIESMANN VITOCAL Pompy ciepła powietrze/woda, wersja Split 3,0 do 11,3 kw Wytyczne projektowe Pompa ciepła powietrze/woda z napędem elektrycznym w wersji Split z modułem zewnętrznym i wewnętrznym Moduł

Bardziej szczegółowo

VIESMANN. VITOCAL Pompy ciepła powietrze/woda, wersja Split 3,0 do 10,6 kw. Wytyczne projektowe. VITOCAL 222-S Typ AWT-AC 221.A/AWT- AC 221.

VIESMANN. VITOCAL Pompy ciepła powietrze/woda, wersja Split 3,0 do 10,6 kw. Wytyczne projektowe. VITOCAL 222-S Typ AWT-AC 221.A/AWT- AC 221. VIESMANN VITOCAL Pompy ciepła powietrze/woda, wersja Split 3,0 do 10,6 kw Wytyczne projektowe Pompa ciepła powietrze/woda z napędem elektrycznym w wersji Split z modułem zewnętrznym i wewnętrznym. Moduł

Bardziej szczegółowo

VIESMANN. VITOCAL Pompy ciepła solanka/woda i pompy ciepła woda/woda jedno- i dwustopniowe, od 89 do 290 kw. Wytyczne projektowe VITOCAL 300-W PRO

VIESMANN. VITOCAL Pompy ciepła solanka/woda i pompy ciepła woda/woda jedno- i dwustopniowe, od 89 do 290 kw. Wytyczne projektowe VITOCAL 300-W PRO VISMANN VITOCAL Pompy ciepła solanka/woda i pompy ciepła woda/woda jedno- i dwustopniowe, od 89 do 29 kw Wytyczne projektowe Pompy ciepła z napędem elektrycznym do ogrzewania i podgrzewu wody użytkowej

Bardziej szczegółowo

VIESMANN VITOCAL 100-S Pompy ciepła powietrze/woda, wersja Split 4,0 do 16,0 kw

VIESMANN VITOCAL 100-S Pompy ciepła powietrze/woda, wersja Split 4,0 do 16,0 kw VIESMANN VITOCAL 100-S Pompy ciepła powietrze/woda, wersja Split,0 do 1,0 kw Wytyczne projektowe Pompa ciepła powietrze/woda z napędem elektrycznym w wersji Split z modułem zewnętrznym i wewnętrznym Moduł

Bardziej szczegółowo

Viesmann. VITOCAL Pompy ciepła solanka/woda i pompy ciepła woda/woda 1- i 2-stopniowe, 82,8 do 296,0 kw. Wytyczne projektowe VITOCAL 300-W PRO

Viesmann. VITOCAL Pompy ciepła solanka/woda i pompy ciepła woda/woda 1- i 2-stopniowe, 82,8 do 296,0 kw. Wytyczne projektowe VITOCAL 300-W PRO Viesmann VITOCAL Pompy ciepła solanka/woda i pompy ciepła woda/woda 1- i 2-stopniowe, 82,8 do 296, kw Wytyczne projektowe Pompy ciepła z napędem elektrycznym do ogrzewania i podgrzewu ciepłej wody użytkowej

Bardziej szczegółowo

VIESMANN VITOCAL 300/350. Dane techniczne Numer katalog. i ceny: patrz cennik VITOCAL 350 VITOCAL 300. Solanka/woda 6,4do32,6kW Woda/woda 8,4do43,0kW

VIESMANN VITOCAL 300/350. Dane techniczne Numer katalog. i ceny: patrz cennik VITOCAL 350 VITOCAL 300. Solanka/woda 6,4do32,6kW Woda/woda 8,4do43,0kW VIESMANN VITOCAL 300/350 Pompa ciepła Solanka/woda 6,4do32,6kW Woda/woda 8,4do43,0kW Dane techniczne Numer katalog. i ceny: patrz cennik Miejsce przechowywania: teczka Vitotec, rejestr 11 VITOCAL 300 Typ

Bardziej szczegółowo

VIESMANN. VITOCAL Pompy ciepła solanka/woda Urządzenia kompaktowe 1,7 do 10,4 kw. Dane techniczne. VITOCAL 222-G Typ BWT 221.

VIESMANN. VITOCAL Pompy ciepła solanka/woda Urządzenia kompaktowe 1,7 do 10,4 kw. Dane techniczne. VITOCAL 222-G Typ BWT 221. VIESMANN VITOCAL Pompy ciepła solanka/woda Urządzenia kompaktowe 1,7 do 1,4 kw Dane techniczne Numery katalog. i ceny: patrz cennik VITOCAL 222-G Typ BWT 221.B6 do B1 Kompaktowe pompy ciepła, 4 V~, z pompą

Bardziej szczegółowo

VIESMANN. VITOCAL Pompy ciepła powietrze/woda. Wytyczne projektowe. VITOCAL 200-A Typ AWCI-AC 201.A. VITOCAL 300-A Typ AWO-AC 301.

VIESMANN. VITOCAL Pompy ciepła powietrze/woda. Wytyczne projektowe. VITOCAL 200-A Typ AWCI-AC 201.A. VITOCAL 300-A Typ AWO-AC 301. VIESMNN VITOCL Pompy ciepła powietrze/woda Wytyczne projektowe Pompa ciepła powietrze/woda z napędem elektrycznym do eksploatacji jednosystemowej, monoenergetycznej lub dwusystemowej VITOCL 200- Typ WCI-C

Bardziej szczegółowo

24 Materiały techniczne 2019 rewersyjne pompy ciepła do grzania i chłodzenia

24 Materiały techniczne 2019 rewersyjne pompy ciepła do grzania i chłodzenia Rysunek wymiarowy / plan fundamentu 9 5 8 65 85 69 Powierzchnia podstawy i minmalne odstępy A 5 8 6 6 6 Kierunek przepływu powietrza 85 Główny kierunek wiatru przy instalacji wolnostojącej 5 69 Pompa ciepła

Bardziej szczegółowo

VIESMANN. VITOCAL Pompy ciepła solanka/woda i pompy ciepła woda/woda jedno- i dwustopniowe, od 89 do 290 kw. Wytyczne projektowe VITOCAL 300-W PRO

VIESMANN. VITOCAL Pompy ciepła solanka/woda i pompy ciepła woda/woda jedno- i dwustopniowe, od 89 do 290 kw. Wytyczne projektowe VITOCAL 300-W PRO VISMANN VITOCAL Pompy ciepła solanka/woda i pompy ciepła woda/woda jedno- i dwustopniowe, od 89 do 29 kw Wytyczne projektowe Pompy ciepła z napędem elektrycznym do ogrzewania i podgrzewu ciepłej wody użytkowej

Bardziej szczegółowo

Errata Cennika pakietowego obowiązującego od 1. sierpnia 2013 r.

Errata Cennika pakietowego obowiązującego od 1. sierpnia 2013 r. Errata Cennika pakietowego obowiązującego od 1. sierpnia 2013 r. Zestawy pakietowe Pompy ciepła powietrze/woda typu Split 3 do 9 kw Vitocal 200-S Temperatura na zasilaniu do 55 C. AWB 201.B / AWB 201.C

Bardziej szczegółowo

16 Materiały techniczne 2019 powietrzne pompy ciepła do montażu zewnętrznego

16 Materiały techniczne 2019 powietrzne pompy ciepła do montażu zewnętrznego Rysunek wymiarowy / plan fundamentu 9 75 8 65 85 69 Powierzchnia podstawy i minmalne odstępy A 5 8 6 6 6 Kierunek przepływu powietrza 85 Główny kierunek wiatru przy instalacji wolnostojącej 5 69 Pompa

Bardziej szczegółowo

VIESMANN. Dane techniczne Numer katalog. i ceny: patrz cennik VITOCAL 300. Pompa ciepła 39,6 do 106,8 kw. teczka dokumentacji projektowej Vitotec,

VIESMANN. Dane techniczne Numer katalog. i ceny: patrz cennik VITOCAL 300. Pompa ciepła 39,6 do 106,8 kw. teczka dokumentacji projektowej Vitotec, VIESMANN VITOCAL 300 Pompa ciepła 39,6 do 106,8 kw Dane techniczne Numer katalog. i ceny: patrz cennik Miejsce przechowywania: teczka dokumentacji projektowej Vitotec, rejestr 11 VITOCAL 300 Typ WW Pompa

Bardziej szczegółowo

Pompa ciepła powietrze woda WPL 10 AC

Pompa ciepła powietrze woda WPL 10 AC Do pracy pojedynczej lub w kaskadach (maksymalnie 6 sztuk w kaskadzie dla c.o. przy zastosowaniu regulatorów WPMWII i MSMW, maksymalnie 2 sztuki w kaskadzie dla chłodzenia przy zastosowaniu regulatora

Bardziej szczegółowo

VIESMANN. VITOCAL Pompy ciepła powietrze/woda, wersja Split 4,5 do 15,7 kw. Wytyczne projektowe. VITOCAL 111-S Typ AWBT(-M) 111.A i AWBT(-M)-AC 111.

VIESMANN. VITOCAL Pompy ciepła powietrze/woda, wersja Split 4,5 do 15,7 kw. Wytyczne projektowe. VITOCAL 111-S Typ AWBT(-M) 111.A i AWBT(-M)-AC 111. VIESMANN VITOCAL Pompy ciepła powietrze/woda, wersja Split 4,5 do 15,7 kw Wytyczne projektowe Pompa ciepła powietrze/woda z napędem elektrycznym w wersji Split z modułem zewnętrznym i wewnętrznym Moduł

Bardziej szczegółowo

12 Materiały techniczne 2015/1 powietrzne pompy ciepła do montażu wewnętrznego

12 Materiały techniczne 2015/1 powietrzne pompy ciepła do montażu wewnętrznego 59 65 5 8 7 9 5 5 -sprężarkowe kompaktowe powietrzne pompy ciepła Rysunek wymiarowy 68 65 5 5 8 85 około Wszystkie przyłącza wodne, włączając 5 mm wąż oraz podwójne złączki (objęte są zakresem dostawy)

Bardziej szczegółowo

VIESMANN. VITOCAL Pompy ciepła solanka/woda Urządzenia kompaktowe 1,7 do 11,4 kw. Dane techniczne. VITOCAL 333-G Typ BWT 331.

VIESMANN. VITOCAL Pompy ciepła solanka/woda Urządzenia kompaktowe 1,7 do 11,4 kw. Dane techniczne. VITOCAL 333-G Typ BWT 331. VIESMANN VITOCAL Pompy ciepła solanka/woda Urządzenia kompaktowe 1,7 do 11,4 kw Dane techniczne Numery katalog. i ceny: patrz cennik VITOCAL 333-G Typ BWT 331.C6 do C12 Kompaktowe pompy ciepła, 4 V~, z

Bardziej szczegółowo

32 Materiały techniczne 2015/1 powietrzne pompy ciepła do montażu wewnętrznego

32 Materiały techniczne 2015/1 powietrzne pompy ciepła do montażu wewnętrznego Rysunek wymiarowy 68 65 5 5 5 85 687 5 5 5 około 59 69 Kierunek przepływu powietrza 9 75 5 5 8 Strona obsługowa 5 9 9 9 59 Uchwyty transportowe Wypływ kondensatu, średnica wewnętrzna Ø mm Zasilanie ogrzewania,

Bardziej szczegółowo

VIESMANN. VITOCAL Pompy ciepła powietrze/woda, wersja Split 3,0 do 10,6 kw. Wytyczne projektowe. VITOCAL 200-S Typ AWB 201.B

VIESMANN. VITOCAL Pompy ciepła powietrze/woda, wersja Split 3,0 do 10,6 kw. Wytyczne projektowe. VITOCAL 200-S Typ AWB 201.B VIESMANN VITOCAL Pompy ciepła powietrze/woda, wersja Split 3,0 do 10,6 kw Wytyczne projektowe VITOCAL 200-S Typ AWB 201.B Pompa ciepła z napędem elektrycznym w wersji Split z modułem zewnętrznym i wewnętrznym.

Bardziej szczegółowo

Viesmann. VITOCAL Pompy ciepła solanka/woda i pompy ciepła woda/woda 1- i 2-stopniowe, 82,8 do 296,0 kw. Wytyczne projektowe VITOCAL 300-W PRO

Viesmann. VITOCAL Pompy ciepła solanka/woda i pompy ciepła woda/woda 1- i 2-stopniowe, 82,8 do 296,0 kw. Wytyczne projektowe VITOCAL 300-W PRO Viesmann VITOCAL Pompy ciepła solanka/woda i pompy ciepła woda/woda 1- i 2-stopniowe, 82,8 do 296, kw Wytyczne projektowe Pompy ciepła z napędem elektrycznym do ogrzewania i podgrzewu ciepłej wody użytkowej

Bardziej szczegółowo

Pompy ciepła powietrze woda WPL 13/18/23 E/cool

Pompy ciepła powietrze woda WPL 13/18/23 E/cool European Quality Label for Heat Pumps powietrze woda WPL 1/1/ E/cool WPL 1 E WPL 1 E Do pracy pojedynczej lub w kaskadach (maksymalnie sztuk w kaskadzie dla c.o. przy zastosowaniu regulatorów WPMWII i

Bardziej szczegółowo

6 Materiały techniczne 2018/1 powietrzne pompy ciepła do montażu zewnętrznego

6 Materiały techniczne 2018/1 powietrzne pompy ciepła do montażu zewnętrznego 159 7 494 943 73 Rysunek wymiarowy / plan fundamentu 1 71 161 6 D 1.21 1.11 2.21 D 1.1 1.2 1294 154 65 65 544 84 84 maks. 4 765 E 5.3 Ø 5-1 124 54 E 2.5 2.6 Ø 33 1.2 14 C 2.2 54 3 C 139 71 148 3 14 5 4.1

Bardziej szczegółowo

32 Materiały techniczne 2019 powietrzne pompy ciepła do montażu zewnętrznego

32 Materiały techniczne 2019 powietrzne pompy ciepła do montażu zewnętrznego Rysunek wymiarowy 8 47 8 6 8 Widok z osłoną przeciwdeszczową WSH 8 4 99 4 7 * na całym obwodzie Kierunek przepływu powietrza 8 6 79 Zasilanie ogrzewania, wyjście z pompy ciepła, gwint zewnętrzny ¼ Powrót

Bardziej szczegółowo

2, m,3 m,39 m,13 m,5 m,13 m 45 6 136 72 22 17 67 52 129 52 max. 4 48 425 94 119 765 Rysunek wymiarowy / plan fundamentu 135 646 11 845 1.2 1.1 3.4 Z Y 3.3 394 3.3 1294 Z Y 2.5 14 4.4 2.21 1.21 1.11 2.6

Bardziej szczegółowo

POMPA CIEPŁA POWIETRZE WODA WPL 10 AC/ACS

POMPA CIEPŁA POWIETRZE WODA WPL 10 AC/ACS POMPA CIEPŁA POWIETRZE WODA WPL 10 ACS Opis urządzenia: W skrócie Do pracy pojedynczej lub w kaskadach (maksymalnie 6 sztuk w kaskadzie dla c.o. przy zastosowaniu regulatorów WPMWII i MPMSII, maksymalnie

Bardziej szczegółowo

VIESMANN. VITOCAL Urządzenia kompaktowe pomp ciepła 5,9 do 10,3 kw. Wytyczne projektowe VITOCAL 222-G VITOCAL 333-G/333-G NC VITOCAL 242-G

VIESMANN. VITOCAL Urządzenia kompaktowe pomp ciepła 5,9 do 10,3 kw. Wytyczne projektowe VITOCAL 222-G VITOCAL 333-G/333-G NC VITOCAL 242-G VIESMANN VITOCAL Urządzenia kompaktowe pomp ciepła 5,9 do 10,3 kw Wytyczne projektowe VITOCAL 222-G Urządzenie kompaktowe pompy ciepła Pompa ciepła solanka/woda do ogrzewania i podgrzewu wody użytkowej

Bardziej szczegółowo

VIESMANN VITOCAL 200-S Pompa ciepła powietrze/woda, wersja Split 3,0 do 10,6 kw

VIESMANN VITOCAL 200-S Pompa ciepła powietrze/woda, wersja Split 3,0 do 10,6 kw VIESMANN VITOCAL 00-S Pompa ciepła powietrze/woda, wersja Split 3,0 do 10,6 kw Wytyczne projektowe VITOCAL 00-S Typ AWS Pompa ciepła z napędem elektrycznym w wersji Split z modułem zewnętrznym i wewnętrznym.

Bardziej szczegółowo

Viesmann. VITOCAL Pompy ciepła solanka/woda 2- i 3-stopniowe B0/W35: od 56,6 do 144,9 kw W50/W90: od 148,0 do 390,0 kw. Wytyczne projektowe

Viesmann. VITOCAL Pompy ciepła solanka/woda 2- i 3-stopniowe B0/W35: od 56,6 do 144,9 kw W50/W90: od 148,0 do 390,0 kw. Wytyczne projektowe Viesmann VITOCAL Pompy ciepła solanka/woda 2- i 3-stopniowe B/W35: od 56,6 do 144,9 kw W5/W9: od 148, do 39, kw Wytyczne projektowe Pompa ciepła solanka/woda z napędem elektrycznym do szerokiego spektrum

Bardziej szczegółowo

VIESMANN. Dane techniczne Numer katalog. i ceny: patrz cennik VITOCAL 350 A. Pompa ciepła powietrze/woda 10,6 do 18,5 kw

VIESMANN. Dane techniczne Numer katalog. i ceny: patrz cennik VITOCAL 350 A. Pompa ciepła powietrze/woda 10,6 do 18,5 kw VIESMANN VITOCAL 350 A Pompa ciepła powietrze/woda 10,6 do 18,5 kw Dane techniczne Numer katalog. i ceny: patrz cennik Miejsce przechowywania: teczka Vitotec, rejestr 11 VITOCAL 350 A Typ AWI/AWO Temperaturanazasilaniudo65

Bardziej szczegółowo

VIESMANN. Dane techniczne Numer katalog. i ceny: patrz cennik VITOCAL 300. Pompa ciepła Solanka/woda 6,4do10,8kW Woda/woda 8,4do14,2kW

VIESMANN. Dane techniczne Numer katalog. i ceny: patrz cennik VITOCAL 300. Pompa ciepła Solanka/woda 6,4do10,8kW Woda/woda 8,4do14,2kW VIESMANN VITOCAL 300 Pompa ciepła Solanka/woda 6,4do10,8kW Woda/woda 8,4do14,2kW Dane techniczne Numer katalog. i ceny: patrz cennik Miejsce przechowywania: teczka dokumentacji projektowej Vitotec, rejestr

Bardziej szczegółowo

VIESMANN. VITOCAL Kompaktowe pompy ciepła powietrze/woda, wersja Split 2,6 do 7,0 kw. Wytyczne projektowe VITOCAL 200-S VITOCAL 222-S

VIESMANN. VITOCAL Kompaktowe pompy ciepła powietrze/woda, wersja Split 2,6 do 7,0 kw. Wytyczne projektowe VITOCAL 200-S VITOCAL 222-S VIESMANN VITOCAL Kompaktowe pompy ciepła powietrze/woda, wersja Split 2,6 do 7,0 kw Wytyczne projektowe VITOCAL 200-S Typ AWB/AWB-M 201.D Pompa ciepła powietrze/woda z napędem elektrycznym w wersji Split

Bardziej szczegółowo

Materiały techniczne 2019 powietrzne pompy ciepła do montażu zewnętrznego

Materiały techniczne 2019 powietrzne pompy ciepła do montażu zewnętrznego Rysunek wymiarowy 8 1 3 147 1 1 8 16 1815 Widok z osłoną przeciwdeszczową WSH 8 5 4 995 4 7 * 3 na całym obwodzie Kierunek przepływu powietrza 8 1 115 6 795 1 3 Zasilanie ogrzewania, wyjście z pompy ciepła,

Bardziej szczegółowo

14 Materiały techniczne 2019 powietrzne pompy ciepła typu split do grzania i chłodzenia
