1 REGULCJE DIEMTIC System SMRT TC Termostaty pokojowe DIEMTIC isystem DIEMTIC Evolution SMRT TC

2 Przy etykietowaniu Eco, wpływ regulacji zintegrowanych w naszych generatorach ciepła jest uwzględniany bezpośrednio w obliczeniu końcowej sprawności instalacji grzewczej. Nasza koncepcja regulacji ogrzewania pozwala podwyższyć parametry grzewcze instalacji: - wizualnie dzięki obliczeniom układów, - ale też w praktyce, poprzez uzyskanie wzrostu sprawności od 1 do 5%, w zależności od konfiguracji, a zwłaszcza po zainstalowaniu czujników zewnętrznych lub pokojowych. Zwiększenie efektywności ogrzewania w zależności od stosowanego urządzenia Typ kotła Efektywność ogrzewania czujnik zewnętrzny termostat pokojowy zał./wył. termostat pokojowy modulujący Zdalne sterowanie z czujnikiem pokojowym uproszczone dialogowe CDI/CDR D. isystem FM 46 D 225 D 247 D 248 D 140 D 288/289 D 301 FM 52 D 284/285 MCR3 PLUS 2 % 1 czujnik pokojowy (bez czujnika zewnętrznego): 3 % 1 czujnik pokojowy (z czujnikiem zewnętrznym): 4 % MCR/II...BIC 2 % 1 czujnik pokojowy (bez czujnika zewn.) : 1 % 1 czujnik pokojowy (bez czujnika zewnętrznego): 3 % LEZIO EVOLUTION Kotły dostarczane seryjnie z czujnikiem zewn.: 2 % od do od 1 czujnik pokojowy: 4 % do HPI EVOLUTION Kotły dostarczane seryjnie z czujnikiem zewn.: 2 % od do 1 czujnik pokojowy: 4 % do 3 czujników pokojowych: 5 % INNOVENS B B B MODULENS G MODULENS O NeOvo Condens B C Kotły dostarczane seryjnie z czujnikiem zewn.: 2 % C D E D E Kotły dostarczane seryjnie z czujnikiem zewn.: 1,5 % B 1 czujnik pokojowy: 3,5 % 1 czujnik pokojowy: 4 % do 3 czujników pokojowych: 5 % 1 lub 2 czujniki pokojowe: 3,5 % C C D D E E B C B C C D E 1,5 % B C 1 czujnik pokojowy (bez czujnika zewn.): 1 % 1 czujnik pokojowy (z czujn. zewn.): 3,5 % B C 1 lub 2 czujniki pokojowe (bez czujnika zewnętrznego): 1,5 % D E B C 1 lub 2 czujniki pokojowe (z czujnikiem zewnętrznym): 3,5 % D EB B C D 400

3 M M STNDRD KOTŁY BEZ REGULCJI ZINTEGROWNEJ FBRYCZNIE Dobór wyposażenia dodatkowego zależnie od typu kotła i podłączonych obiegów Dla regulowania i zaprogramowania 1 obiegu c.w.u. 1 obiegu c.o. bezpośredniego, zależnie od temperatury pokojowej zewnętrznej Zob. strona MCR3 PLUS NeOvo Condens B NeOvo EcoNox B LEZIO EVOLUTION Tylko czujnik c.w.u. D 226* lub Termostat pokojowy D 288, D 289 lub D 301 D 226* Tylko czujnik c.w.u. D 212* lub Termostat pokojowy D 288, D 289 lub D 301 D 212 Tylko czujnik c.w.u. D 212* lub Termostat pokojowy D 288, D 289 lub D 301 D 212 Zawór przełączający EH 145* Termostat pokojowy D 288, D 289 lub D 301 D 247, D 248 lub D 140 Termostat pokojowy D 288, D 289 lub D 301 D 247, D 248 lub D 140 Termostat pokojowy D 288, D 289 lub D 301 D 247, D 248 lub D 140 Termostat pokojowy D 247, D 248 lub D 140 Czujnik zewnętrzny FM 46 lub Termostat pokojowy D 288, D 289 lub D 301 D 247, D 248 lub D 140 Czujnik zewnętrzny FM 46 Czujnik zewn. dostarczany seryjnie Może być uzupełniony o: TTermostat pokojowy D 288, D 289 lub D 301 D 247, D 248 lub D 440 Czujnik zewnętrzny FM 56 lub Termostat pokojowy D 288, D 289 lub D 301 D 247, D 248 lub D 140 Czujnik zewnętrzny FM Nie 414 STNDRD KOTŁY Z REGULCJĄ INICONTROL 2 ZINTEGROWNĄ FBRYCZNIE Dobór wyposażenia dodatkowego zależnie od typu kotła i podłączonych obiegów NeOvo EcoNox I NeOvo Condens I Dla regulowania i zaprogramowania 1 obieg c.w.u. obiegów grzewczych zależnie od temperatury zewnętrznej/pokojowej c.w.u. bezpośredni mieszaczowy bezpośredni mieszaczowy D 212 lub D 212 Termostat pokojowy D 288, D 289 lub D 301 D 212 lub D 212 Termostat pokojowy D 288, D 289 M M Zob. strona fabrycznie MY 420 MY fabrycznie MY 420 MY KOMFORT KOTŁY ZE ZINTEGROWNĄ FBRYCZNIE REGULCJĄ DIEMTIC ISYSTEM Dobór wyposażenia dodatkowego zależnie od typu kotła i podłączonych obiegów INNOVENS MC MODULENS G MODULENS O HPI EVOLUTION (Diematic isystem) Dla regulowania i zaprogramowania 1 obieg c.w.u. obiegów grzewczych zależnie od temperatury zewnętrznej (1) M M M M c.w.u. bezpośredni mieszaczowy bezpośredni mieszaczowy D 212* fabrycznie 1 x czujnik D x czujnik D 199** 2 x mieszaczowy 1 x czujnik D x płytka czujnik D 249 bezpośredni 2 x mieszaczowy 1 x czujnik D x płytka czujnik D 249 Zob. strona

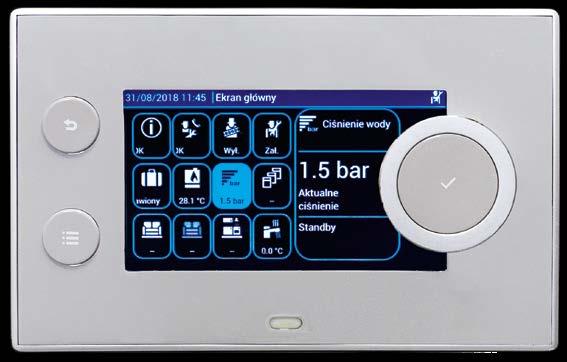

4 Konsole sterownicze INFORMCJE OGÓLNE Prawdziwy mózg kotła, sterowana mikroprocesorowo konsola DIEMTIC System posiada zintegrowaną fabrycznie programowaną regulację pogodową z oddziaływaniem na palnik. Zaprogramowana w fabryce, nie wymaga żadnej wstępnej regulacji. Nadzwyczaj prosty w obsłudze DIEMTIC System pozwala w każdej chwili zmienić temperatury, programy grzewcze i wiele innych parametrów. Bardzo przyjazna dzięki swojemu wyświetlaczowi, komunikuje się z użytkownikiem niekodowanym tekstem, do wyboru w wielu językach! - i steruje instalacjami grzewczymi każdego rodzaju, od najprostszych do najbardziej skomplikowanych. Dzięki szczególnie dobrze zintegrowanemu wzornictwu, konsole sterownicze DIEMTIC System dają kotłom, na których są zamontowane, estetyczny wygląd dużej klasy. Główne fukcje regulacji DIEMTIC 3/-m3 oraz DIEMTIC isystem Dostarczana konsola DIEMTIC 3 lub DIEMTIC isystem jest zdolna do sterowania obiegu kotłowego (z oddziaływaniem na palnik jednostopniowy lub modulujący). Po podłączeniu opcjonalnego czujnika c.w.u., jest również gotowa do sterowania (z priorytetem) i zaprogramowania wytwarzania ciepłej wody użytkowej (w kotłach ze zintegrowanym przygotowaniem c.w.u., czujnik c.w.u. wchodzi w zakres dostawy). - Dzięki rozbudowie o jedną lub dwie opcjonalne płytki elektroniczne dla DIEMTIC 3 (lub 1 czujnik zasilania i 1 opcjonalną płytkę elektroniczną dla DIEMTIC isystem) można sterować dodatkowo jeden lub dwa obiegi za zaworem mieszającym. - Po uzupełnieniu jednym lub kilkoma czujnikami pokojowymi lub zdalnym sterowaniem dialogowym, konsole DIEM- TIC 3 i DIEMTIC isystem stają się samouczące, tzn. bez jakiegokolwiek wstępnego nastawiania same dopasowują krzywą grzania każdego obiegu grzewczego do warunków pracy instalacji i do rzeczywistego zapotrzebowania na ogrzewanie. Konsole sterownicze DIEMTIC 3 /DIEMTIC isystem mogą być wyposażone opcjonalnie w zdalne sterowanie dialogowe CDI (lub zdalne sterowanie bezprzewodowe CDR), lub zdalne sterowanie uproszczone z czujnikiem pokojowym na obieg. Możliwa jest również praca w kaskadzie od 2 do 10 kotłów: Każdy kocioł podrzędny może sterować 2 obiegi mieszaczowe. Tak jak DIEMTIC 3, konsola DIEMTIC-m3 lub DIEMTIC isystem przystosowana do kotłowni średniej i dużej mocy, może sterować obiegiem kotłowym (oddziaływanie na palnik 1, 2-stopniowy lub modulujący). Konsola DIEMTIC-m3 ustawiona fabrycznie pozwala sterować 1 obieg bezpośredni lub 1 obieg mieszaczowy (czujnik zasilania jako wyposażenie dodatkowe). Po uzupełnieniu 1 lub 2 elektronicznymi płytkami rozszerzeń, może również sterować do 3 obiegów mieszaczowych. Po podłączeniu opcjonalnego czujnika c.w.u., można również regulować (z priorytetem) i programować wytwarzanie ciepłej wody użytkowej. Ustawiona fabrycznie konsola DIEMTIC-m3 jest w stanie sterować instalacją kaskadową do 9 kotłów wyposażonych w konsolę sterowniczą K3. Każdy kocioł z konsolą sterowniczą K3 może również sterować do 3 obiegów mieszaczowych (płytki rozszerzeń jako wyposażenie dodatkowe). Konsola DIEMTIC isystem może również sterować kaskadę do 9 kotłów wyposażonych w konsolę inicontrol lub isystem zależnie od ilości obiegów do podłączenia. Dzięki uzupełnieniu jednym lub kilkoma czujnikami pokojowymi, konsola DIEMTIC-m3/iSystem staje się samoucząca, tzn. dopasowuje bez jakiegokolwiek wstępnego nastawiania, samoadaptacyjnie, krzywą grzania każdego obiegu grzewczego do warunków pracy instalacji i do rzeczywistego zapotrzebowania na ogrzewanie. Konsola DIEMTIC-m3/iSystem w wersji podstawowej może komunikować się z jednym lub wieloma regulatorami naściennymi DIEM- TIC VM, z których każdy może sterować 2 dodatkowymi obiegami hydraulicznymi, i/lub przy pomocy kompatybilnych systemów zdalnej transmisji. Specyfika DIEMTIC isystem oraz DIEMTIC Evolution DIEMTIC isystem posiada specyficzne funkcje, takie jak: szacunek zużycia energii z wyświetleniem na kotle i/lub na podłączonym zdalnym sterowaniu. Konsola DIEMTIC isystem jest wyposażona również w wejście 0-10V, umożliwiające sterowanie kotła przez układ zewnętrzny. Ponadto posiada kilka dodatkowych argumentów pozwalających uprościć życie użytkownikowi, takich jak na przykład personalizacja nazw obiegów lub parametryzacja danych serwisu posprzedażnego. Dodatkowo, DIEMTIC Evolution pozwala zdefiniować do 6 różnych programów działania i 6 poziomów temperatury, aby dostosować komfort w dowolnym momencie i zgodnie z nawykami użytkownika. Dzięki zastosowaniu modułu DD Project Control użytkownik otrzymuje możliwość zdalnego nadzoru pracy kotłowni, zmiany podstawowych parametrów itp. Możliwe jest również podłączenie do systemów BMS za pomocą konwertera DD BMS Control. 402

5 DIEMTIC 3 DIEMTIC ISYSTEM DIEMTIC EVOLUTION DIEMTIC VM ISYSTEM Konsole sterownicze DIEMTIC 3/M3 2 poziomy dostępu do nastaw: klapka zamknięta i klapka otwarta. Podświetlany ekran LCD z wyświetleniem niekodowanym tekstem daty, godziny i aktywnego programu; z wyświetleniem aktualnych trybów pracy przy pomocy wyraźnych symboli. Klapka zamknięta: przyciski wyboru trybu pracy i nastawy temperatur uzupełnione o 2 przyciski nastawy i -. Klapka otwarta: przyciski wyboru programu standardowego lub osobistego, wyboru obiegu i rozwijania menu dla uzyskania dostępu do nastaw. DIEMTIC ISYSTEM Bezpośredni dostęp do wszystkich nastaw w sposób intuicyjny Duży ekran LCD z wielowierszowym wyświetlaniem tekstu (np. jasne objaśnienie nastawianych parametrów), z wyświetleniem charakterystyki grzewczej w postaci graficznej, pomoc w diagnostyce dzięki wyświetleniu krzywych temperatur oraz historii ostatnich usterek wraz z ich kontekstem Przyciski wyboru trybów pracy, temperatur, dostępu do programów i parametrów nastawm uzupełnione o prosty przycisk-pokrętło do regulacjim lub potwierdzenia nastawionych wartości oraz rozwijania menu. DIEMTIC EVOLUTION DIEMTIC Evolution pozwala zdefiniować do 6 różnych programów działania i 6 poziomów temperatury, aby dostosować komfort w dowolnym momencie i zgodnie z nawykami użytkownika Intuicyjny dostęp do wszystkich ustawień za pomocą jednego pokrętła wyboru i potwierdzania Ekran główny umożliwia natychmiastową zmianę ustawień instalacji Kolorowy wyświetlacz tekstowy Wyjaśnienie dla każdego parametru Dynamiczna prezentacja krzywej grzewczej Wsparcie dla diagnostyki w postaci jasnych komunikatów alarmowych Możliwość sterowania do 3 zaworów mieszających DIEMTIC VM ISYSTEM Regulator elektroniczny DIEMTIC VM isystem, montowany w obudowie naściennej, pozwala sterować i regulować 2 obiegi c.o. i obieg c.w.u.. Każdy z tych obiegów grzewczych może być obiegiem bezpośrednim lub z 3-drogowym zaworem mieszającym z siłownikiem. Można łączyć szeregowo do 20 regulatorów DIEMTIC VM isystem oraz stosować wiele konfiguracji, zależnie od rodzaju instalacji: - Regulator DIEMTIC VM isystem może być używany w powiązaniu z istniejącym generatorem, aby sterować dodatkowe obiegi c.o. i c.w.u. W takim przypadku regulator będzie komunikować się z generatorem przy pomocy kabla BUS (np. kocioł De Dietrich wyposażony w konsolę sterowniczą DIEMTIC) - Regulator DIEMTIC VM isystem może być również wykorzystany dla regulacji pogodowej obiegów c.o. i c.w.u. (czujnik zewnętrzny zamawiać osobno - pakiet FM 46) niezależnie od generatora. Ponadto DIEMTIC VM isystem będzie mógł sterować kocioł poprzez Open Therm (wyjście istniejące w DIEMTIC VM isystem) w przypadku kotłów wyposażonych w bus Open therm, lub jako ZL/WYL za pośrednictwem ze-styku dodatkowego w przypadku wszystkich innych generatorów (palnik, pompa ciepła, kocioł opalany drewnem...). Regulator może sterować również kaskadę kotłów: - wyposażonych w konsolę sterowniczą DIEMTIC - wyposażonych w BUS Opentherm poprzez kartę interfejsu (1 karta na generator) DIEMTIC VM isystem jest wyposażony w wyjście dodatkowe pozwalające oprócz ewentualnego sterowania ZL/WYŁ generatora, sterować pompę obiegową, pompę obiegu pierwotnego, obiegu wtórnego c.w.u., sygnał alarmu itd. Posiada również wejście 0-10V, które może być skonfigurowane do sterowania telefonicznego w całości lub częściowo. Wymiary: długość: 320 mm, wysokość: 260 mm, głębokość: 130 mm Stopień ochrony: IP 65 - Drzwiczki na zawiasach zamiennych, blokowane i plombowane CEN NETTO Pakiet DIEMTIC VM ISYSTEM D281 Indeks PLN

6 DIEMTIC VM EVOLUTION Konsole sterownicze DIEMTIC VM EVOLUTION Regulator elektroniczny DIEMTIC VM EVOLUTION, montowany w obudowie naściennej, pozwala sterować i regulować 3 obiegi c.o. oraz 2 obiegi c.w.u. Każdy z tych obiegów grzewczych może być obiegiem bezpośrednim lub z 3-drogowym zaworem mieszającym z siłownikiem. Można łączyć szeregowo do 8 regulatorów DIEMTIC VM EVOLUTION oraz stosować wiele konfiguracji, zależnie od rodzaju instalacji: - Regulator DIEMTIC VM EVOLUTION może być używany w powiązaniu z Evodens MC, Innovens Pro MC 0, lezio S V200 aby sterować dodatkowymi obiegami c.o. i c.w.u. - Może być wykorzystany przy połączeniu z jednym lub większą ilością źródeł ciepła wyposażonych w konsolę DIEMTIC EVOLUTION lub IniControl 2 - Może być zintegrowany z DIEMTIC isystem poprzez Modbus jako SLVE (system wtórny) - Regulator może pracować samodzielnie aby regulować obiegi c.o. i c.w.u. w zależności od temperatury zewnętrznej (czujnik FM46 zamawiany oddzielnie) Regulator może sterować kaskadą kotłów wyposażonych w konsolę DIEMTIC EVOLUTION DIEMTIC VM EVOLUTION posiada również wejście 0-10V, które może być skonfigurowane jako łącze telefoniczne ON/OFF Wymiary: długość: 320 mm, wysokość: 260 mm, głębokość: 130 mm Stopień ochrony: IP 65 - Drzwiczki na zawiasach zamiennych, blokowane i plombowane CEN NETTO Pakiet D315 Indeks PLN

7 DIEMTIC - CCESSORIES FOR CONSOLES DIEMTIC 3 ND M3 Wyposażenie dodatkowe Konsole sterownicze DIEMTIC WYPOSŻENIE DODTKOWE KONSOLI STEROWNICZY CH DIEMTIC 3 I DIEMTIC-M 3 dla wszystkich konfiguracji instalacji Umożliwia regulację z priorytetem temperatury i programowanie wytwarzania ciepłej wody użytkowej w podgrzewaczu pojemnościowym Płytka czujnik dla jednego zaworu mieszaczowego Pozwala sterować zawór mieszający z siłownikiem elektromechanicznym lub elektrotermicznym siłownika zaworu mieszającego. Płytkę montuje się w konsoli DIEMTIC 3 i podłącza przy pomocy niezamienialnych wtyków. Konsola DIEMTIC 3 może być wyposażona w 1 lub 2 opcjonalne zestawy płytka czujnik, umożliwiające sterowania jednego lub dwóch zaworów mieszających. CDI-D Programowalny czujnik pokojowy Zdalne sterowanie dialogowe przewodowe, z pomieszczenia w którym jest zainstalowane, pozwala odstąpić od wszystkich rozkazów konsoli DIEMTIC isystem. Dodatkowo dopasowuje samoadaptująco charakterystyki grzewcze danych obiegów (jedno CDI D isystem lub CDR D isystem na obieg). CDR-D Programowalny czujnik pokojowy bezprzewodowy Zdalne sterowanie dialogowe, bezprzewodowe, pozwala odstąpić od wszystkich rozkazów konsoli DIEMTIC isystem z pomieszczenia w którym jest zainstalowane. Dodatkowo dopasowuje samo-adaptująco charakterystyki grzewcze danych obiegów (jedno CDI D isystem lub CDR D isystem na obieg). Dane są transmitowane drogą radiową z miejsca zainstalowania do urządzenia nadawczo-odbiorczego (pakiet D 252) umieszczonego w pobliżu urządzenia grzewczego. Moduł radiowy kotła nadajnik/odbiornik Umożliwia transmitowanie danych drogą radiową z miejsca zainstalowania CDR D.iSystem do urządzenia nadawczo-odbiorczego umieszczonego w pobliżu urządzenia grzewczego. D FM D D D Czujnik pokojowy Umożliwia z miejsca, w którym jest zainstalowane, na odstąpienie od niektórych nastaw konsoli DIEMTIC 3 isystem: - odstąpienie od programu i zadanej temperatury pomieszczenia. Dodatkowo pozwala na dopasowanie samoadaptujące charakterystyki grzewczej danego obiegu (1 zdalne sterowanie na obieg). FM Czujnik temperatury spalin Pozwala odczytać na wyświetlaczu konsoli sterowniczej temperaturę spalin i dzięki temu nadzorować czystość powierzchni wymiany korpusu kotła. W instalacji kaskadowej istnieje możliwość podłączenia czujnika spalin dla każdego kotła. Kabel BUS RX 12 L=12 m Kabel BUS pozwala połączyć urządzenie wyposażone w konsolę DIEMTIC Evolution z urządzeniem z konsolą DIEMTIC isystem, 2 urządzenia wyposażone w konsolę DIEMTIC isystem lub w instalacji kaskadowej, jak też podłączyć regulator naścienny DIEMTIC VM lub nadajnik sieci zdalnego sterowania. Czujnik zasobnika buforowego do DIEMTIC 3 Zawiera 1 czujnik c.w.u. i 1 czujnik c.o. do sterowania zasobnika buforowego przy pomocy kotła wyposażonego w konsolę sterowniczą DIEMTIC 3. - dla wszystkich kotłów wyposażonych w konsolę DIEMTIC 3 lub DIEMTIC-m3 oprócz Elidens DTG do 115 i C330/630 Eco Czujnik do podgrzewacza buforowego Zawiera 1 czujnik c.w.u. i 1 czujnik c.o. do sterowania zasobnika buforowego przy pomocy kotła wyposażonego w konsolę sterowniczą DIEMTIC 3. - dla Elidens DTG do 115, C 330/630 Eco FM D D D Czujnik zewnętrzny bezprzewodowy D

8 Wyposażenie dodatkowe Konsole sterownicze DIEMTIC WYPOSŻENIE DODTKOWE KONSOLI STEROWNICZY CH DIEMTIC 3 I DIEMTIC-M 3 tylko dla GT 220 i GTU C 220 Płytka sterowania palnikiem dwustopniowym/modulowanym oraz jednym obiegiem z zaworem mieszającym Płytka ta pozwala sterować kocioł GT 220 D wyposażony w palnik 2-stopniowy lub modulujący. Umożliwia również sterowanie i programowanie obiegu z 3-drogowym zaworem mieszającym; czujnik zasilania za zaworem (pakiet D 199) należy zamawiać osobno (wyposażenie dodatkowe). D Czujnik dla obiegu z mieszaczem Czujnik ten jest wymagany przy podłączeniu pierwszego obiegu z zaworem mieszającym. D dla GT 330/430/530, DTG 230/330, C 430/530, C 230 Eco i GTU C 330 Czujnik dla obiegu z mieszaczem Czujnik ten jest wymagany przy podłączeniu pierwszego obiegu z zaworem mieszającym. D Płytka przekaźników oraz płytka i czujnik dla pierwszego zaworu mieszaczowego Pakiet ten jest wymagany do podłączenia 1-go obiegu z zaworem mieszającym do kotła wyposażonego w konsolę sterowniczą K3 w instalacji kaskadowej. Czujnik pokojowy bez regulacji Pozwala, z pomieszczenia w którym jest zamontowany, na uaktywnienie funkcji optymalizacji początku okresów komfortu. Umożliwia również samoadaptacyjne dopasowanie charakterystyki grzewczej danego obiegu (1 czujnik pokojowy na obieg). D D Różne Kabel połączeniowy BUS L=40 m Ekranowany kabel o długości 40 m jest przeznaczony do zastąpienia kabla BUS o długości 12 m (pakiet D 134), jeżeli jest on za krótki. Element pośrednicący do BUS D 139 Element ten służy do połączenia dwóch kabli BUS, w przypadku gdy dwa kotły są zanadto oddalone od siebie. Czujnik zanurzeniowy z gilzą Czujnik zanurzeniowy NTC 147 jest dostarczany ze skrzynką podłączeniową IP 54 i gilzą Ø 1/2, długość użytkowa pod głowicą 120 mm. DB D D DD Control DD Home Control moduł zdalnego nadzoru plikacja do zdalnego sterowania kotłami grzewczymi i pompami ciepła za pomocą smartfona lub tabletu z systemem ndroid Możliwość zdalnej zmiany podstawowych ustawień kotła Możliwość samodzielnego montażu Dostępne wyłącznie w komplecie z urządzeniami marki De Dietrich Możliwość sterowania kotłami domowymi i pompami ciepła wyposażo-nymi w regulację DIEMTIC isystem: Innovens MC, Modulens G GC, Modulens O FC, HPI Evolution DD Project Control moduł zdalnego nadzoru Wielofunkcyjne narzędzie diagnostyczne dla służb serwisowych kotłowni, węzłów cieplnych oraz innych systemów cieplnych plikacja do sterowania i monitoringu urządzeniami grzewczymi w zastosowaniach inwestycyjnych Regulatory obsługiwane to Diematic 3, Diematic M3 i Diematic isystem Monitoring przez przeglądarkę internetową za pomocą smarfona, lub tabletu z systemem ndroid oraz PC lub laptopa Zastosowany modem może być bezprzewodowy lub przewodowy (na specjalne zamówienie, np. ze względów bezpieczeństwa sieci) Nowe funkcjonalności, stała interakcja z serwem danych firmy serwisowej. Oddzielny dostęp przez www dla Klienta i firmy serwisowej Program umożliwia stały 24-godzinny nadzór nad pracą kotłów oraz zmianę większości podstawowych parametrów urządzeń naliza błędów online, raportowanie błędów przez sms i specjalną aplikację alarmową Indeks PLN HC PC

9 DIEMTIC - CCESSORIES DIEMTIC ISYSTEM Wyposażenie dodatkowe Konsole sterownicze DIEMTIC WYPOSŻENIE DODTKOWE KONSOLI STEROWNICZY CH DIEMTIC 3 I DIEMTIC-M 3 DD Control DD BMS Control- konwerter do komunikacji z systemami BMS Konwerter MODBUS TCP DIEMTIC, który pozwala na połączenie większości systemów BMS budynku z kotłami marki DeDietrich Za pomocą konwertera można się komunikować z dowolnym kotłem marki De Dietrich opartym o platformę Diematic D3, M3 lub isystem Bez względu na ilość kotłów zawsze jeden moduł Pozwala na odczyt szczegółowych informacji na temat pracy kotła, oraz zmiany najważniejszych parametrów Konfiguracja za pomocą przeglądarki HTML, protokół MODBUS Indeks PLN BMSDC WYPOSŻENIE DODTKOWE DIEMTIC ISYSTEM Umożliwia regulację z priorytetem temperatury i programowanie wytwarzania ciepłej wody użytkowej w podgrzewaczu pojemnościowym Czujnik dla obiegu z mieszaczem Czujnik ten jest wymagany przy podłączeniu pierwszego obiegu z zaworem mieszającym. D D Płytka i czujnik dla jednego zaworu mieszającego Do sterowania zaworu mieszaczowego z siłownikiem elektromechanicznym lub elektrotermicznym. Płytkę montuje się w konsoli DIEMTIC isystem i podłącza przy pomocy niezamienialnych wtyków. Konsola DIEMTIC isystem może być wyposażona w jedną płytkę czujnik, do sterowania jednego zaworu mieszaczowego. CDI-D Programowalny czujnik pokojowy Zdalne sterowanie dialogowe przewodowe, z pomieszczenia w którym jest zainstalowane, pozwala odstąpić od wszystkich rozkazów konsoli DIEMTIC isystem. Dodatkowo dopasowuje samoadaptująco charakterystyki grzewcze danych obiegów (jedno CDI D isystem lub CDR D isystem na obieg). CDR-D Programowalny czujnik pokojowy bezprzewodowy Zdalne sterowanie dialogowe, bezprzewodowe, pozwala odstąpić od wszystkich rozkazów konsoli DIEMTIC isystem z pomieszczenia w którym jest zainstalowane. Dodatkowo dopasowuje samo-adaptująco charakterystyki grzewcze danych obiegów (jedno CDI D isystem lub CDR D isystem na obieg). Dane są transmitowane drogą radiową z miejsca zainstalowania do urządzenia nadawczo-odbiorczego (pakiet D 252) umieszczonego w pobliżu urządzenia grzewczego. Moduł radiowy kotła nadajnik/odbiornik Umożliwia transmitowanie danych drogą radiową z miejsca zainstalowania CDR D.iSystem do urządzenia nadawczo-odbiorczego umieszczonego w pobliżu urządzenia grzewczego. Czujnik pokojowy Umożliwia z miejsca, w którym jest zainstalowane, na odstąpienie od niektórych nastaw konsoli DIEMTIC 3 isystem: - odstąpienie od programu i zadanej temperatury pomieszczenia. Dodatkowo pozwala na dopasowanie samoadaptujące charakterystyki grzewczej danego obiegu (1 zdalne sterowanie na obieg). D D D D FM Kabel BUS RX 12 L=12 m Kabel BUS pozwala połączyć urządzenie wyposażone w konsolę DIEMTIC Evolution z urządzeniem z konsolą DIEMTIC isystem, 2 urządzenia wyposażone w konsolę DIEMTIC isystem lub w instalacji kaskadowej, jak też podłączyć regulator naścienny DIEMTIC VM lub nadajnik sieci zdalnego sterowania. D Czujnik zasobnika buforowego lub zasilania kaskady Zawiera 1 czujnik c.o. do sterowania zasobnika buforowego lub kaskady przy pomocy urządzenia wyposażonego w konsolę sterowniczą DIEMTIC isystem. Czujnik zanurzeniowy z gilzą Czujnik zanurzeniowy NTC 147 jest dostarczany ze skrzynką podłączeniową IP 54 i gilzą Ø 1/2, długość użytkowa pod głowicą 120 mm. D D Czujnik zewnętrzny bezprzewodowy D

10 DIEMTIC - CCESSORIES DIEMTIC EVOLUTION Wyposażenie dodatkowe Konsole sterownicze DIEMTIC WYPOSŻENIE DODTKOWE KONSOLI DIEMTIC EVOLUTION F60 Czujnik zewnętrzny Czujnik zewnętrzny może być używany samodzielnie lub w połączeniu z termostatami pokojowymi FM Umożliwia regulację z priorytetem temperatury i programowanie wytwarzania ciepłej wody użytkowej w podgrzewaczu pojemnościowym Czujnik dla obiegu z mieszaczem Czujnik ten jest wymagany przy podłączeniu pierwszego obiegu z zaworem mieszającym. D D Czujnik zasobnika buforowego lub zasilania kaskady Zawiera 1 czujnik c.o. do sterowania zasobnika buforowego lub kaskady przy pomocy urządzenia wyposażonego w konsolę sterowniczą DIEMTIC isystem. Termostat pokojowy programowalny przewodowy Termostat ten zapewnia regulację i tygodniowe programowanie ogrzewania poprzez oddziaływanie na pracę urządzenia wg jednego z 3 następujących trybów pracy: U- TOMTYCZNY: Zgodnie z programem (4 programy do wyboru) następuje automatyczne przełączenie instalacji w tryb komfort lub obniżona temperatura. Temperatury komfortu i obniżoną można nastawić w zakresie od 5 do 30 C. STŁY: stałe utrzymywanie żądanej temperatury (od 5 do 30 C). URLOPOWY: przeznaczony do stosowania przy dłuższej nieobecności dla utrzymywania żądanej temperatury (od 5 do 30 C) w ustalonym okresie czasu (od 1 do 99 dni). Termostat pokojowy programowalny bezprzewodowy Termostat ten zapewnia regulację i tygodniowe programowanie ogrzewania poprzez oddziaływanie na pracę urządzenia wg jednego z 3 następujących trybów pracy: U- TOMTYCZNY: Zgodnie z programem (4 programy do wyboru) następuje automatyczne przełączenie instalacji w tryb komfort lub obniżona temperatura. Temperatury komfortu i obniżoną można nastawić w zakresie od 5 do 30 C. STŁY: stałe utrzymywanie żądanej temperatury (od 5 do 30 C). URLOPOWY: przeznaczony do stosowania przy dłuższej nieobecności dla utrzymywania żądanej temperatury (od 5 do 30 C) w ustalonym okresie czasu (od 1 do 99 dni). Płytka i czujnik dla jednego zaworu mieszającego Do sterowania zaworu mieszaczowego z siłownikiem elektromechanicznym lub elektrotermicznym. Płytkę montuje się w konsoli DIEMTIC isystem i podłącza przy pomocy niezamienialnych wtyków. Konsola DIEMTIC isystem może być wyposażona w jedną płytkę czujnik, do sterowania jednego zaworu mieszaczowego. SMRT TC Termostat pokojowy modulujący przewodowy Termostat zapewnia możliwość połączenia sie z domową siecią Wi-Fi i zdalnej kontroli pracy instalacji przy udziale smartfonu lub tabletu. Precyzyjna zdalna kontrola temperatury pomieszczenia i c.w.u. Możliwość ustawiania programów ogrzewania i wytwarzania c.w.u. Pomoc ułatwiająca programowanie. Możliwość zaprogramowania danych kontaktowych instalatora. Zawiera wskaźniki zużycia energii na c.w.u. i ogrzewanie. Zdalny dostęp bezpieczeństwa dla instalatora. D D D D D S-Bus Kabel komunikacyjny L=1,5 m D S-Bus Kabel komunikacyjny L=12 m D S-Bus Kabel komunikacyjny L=20 m D Wtyczki mostkujące BUS D

11 DIEMTIC VM - CCESSORIES DIEMTIC VM ISYSTEM Wyposażenie dodatkowe Regulatory naścienne DIEMTIC VM WYPOSŻENIE DODTKOWE DL REGULTOR NŚCIENNEGO DIEMTIC VM ISYSTEM F60 Czujnik zewnętrzny Czujnik zewnętrzny może być używany samodzielnie lub w połączeniu z termostatami pokojowymi FM Umożliwia regulację z priorytetem temperatury i programowanie wytwarzania ciepłej wody użytkowej w podgrzewaczu pojemnościowym Czujnik dla obiegu z mieszaczem Czujnik ten jest wymagany przy podłączeniu pierwszego obiegu z zaworem mieszającym. D D Czujnik zasobnika buforowego lub zasilania kaskady Zawiera 1 czujnik c.o. do sterowania zasobnika buforowego lub kaskady przy pomocy urządzenia wyposażonego w konsolę sterowniczą DIEMTIC isystem. CDI-D Programowalny czujnik pokojowy Zdalne sterowanie dialogowe przewodowe, z pomieszczenia w którym jest zainstalowane, pozwala odstąpić od wszystkich rozkazów konsoli DIEMTIC isystem. Dodatkowo dopasowuje samoadaptująco charakterystyki grzewcze danych obiegów (jedno CDI D isystem lub CDR D isystem na obieg). CDR-D Programowalny czujnik pokojowy bezprzewodowy Zdalne sterowanie dialogowe, bezprzewodowe, pozwala odstąpić od wszystkich rozkazów konsoli DIEMTIC isystem z pomieszczenia w którym jest zainstalowane. Dodatkowo dopasowuje samo-adaptująco charakterystyki grzewcze danych obiegów (jedno CDI D isystem lub CDR D isystem na obieg). Dane są transmitowane drogą radiową z miejsca zainstalowania do urządzenia nadawczo-odbiorczego (pakiet D 252) umieszczonego w pobliżu urządzenia grzewczego. Moduł radiowy kotła nadajnik/odbiornik Umożliwia transmitowanie danych drogą radiową z miejsca zainstalowania CDR D.iSystem do urządzenia nadawczo-odbiorczego umieszczonego w pobliżu urządzenia grzewczego. D D D D Czujnik pokojowy Umożliwia z miejsca, w którym jest zainstalowane, na odstąpienie od niektórych nastaw konsoli DIEMTIC 3 isystem: - odstąpienie od programu i zadanej temperatury pomieszczenia. Dodatkowo pozwala na dopasowanie samoadaptujące charakterystyki grzewczej danego obiegu (1 zdalne sterowanie na obieg). FM Czujnik zewnętrzny bezprzewodowy D Open Therm/Modbus Interfejs w obudowie naściennej do sterowania kaskady kotłów (1 płytka na kocioł) Wymagany do sterowania kaskady kotłów (1 płytka na kocioł) wyposażonych w interfejs OpenTherm. Kabel BUS RX 12 L=12 m Kabel BUS pozwala połączyć urządzenie wyposażone w konsolę DIEMTIC Evolution z urządzeniem z konsolą DIEMTIC isystem, 2 urządzenia wyposażone w konsolę DIEMTIC isystem lub w instalacji kaskadowej, jak też podłączyć regulator naścienny DIEMTIC VM lub nadajnik sieci zdalnego sterowania. Kabel połączeniowy BUS-RX 11 L=1 m Pozwala połączyć ze sobą dwa regulatory naścienne DIEMTIC VM isystem. D D D Kabel połączeniowy BUS L=40 m Ekranowany kabel o długości 40 m jest przeznaczony do zastąpienia kabla BUS o długości 12 m (pakiet D 134), jeżeli jest on za krótki. DB

12 DIEMTIC VM - CCESORIES DIEMTIC VM EVOLUTION Wyposażenie dodatkowe Regulatory naścienne DIEMTIC VM WYPOSŻENIE DODTKOWE DL REGULTOR NŚCIENNEGO DIEMTIC VM ISYSTEM DD Control DD Home Control moduł zdalnego nadzoru plikacja do zdalnego sterowania kotłami grzewczymi i pompami ciepła za pomocą smartfona lub tabletu z systemem ndroid Możliwość zdalnej zmiany podstawowych ustawień kotła Możliwość samodzielnego montażu Dostępne wyłącznie w komplecie z urządzeniami marki De Dietrich Możliwość sterowania kotłami domowymi i pompami ciepła wyposażo-nymi w regulację DIEMTIC isystem: Innovens MC, Modulens G GC, Modulens O FC, HPI Evolution DD Project Control moduł zdalnego nadzoru Wielofunkcyjne narzędzie diagnostyczne dla służb serwisowych kotłowni, węzłów cieplnych oraz innych systemów cieplnych plikacja do sterowania i monitoringu urządzeniami grzewczymi w zastosowaniach inwestycyjnych Regulatory obsługiwane to Diematic 3, Diematic M3 i Diematic isystem Monitoring przez przeglądarkę internetową za pomocą smarfona, lub tabletu z systemem ndroid oraz PC lub laptopa Zastosowany modem może być bezprzewodowy lub przewodowy (na specjalne zamówienie, np. ze względów bezpieczeństwa sieci) Nowe funkcjonalności, stała interakcja z serwem danych firmy serwisowej. Oddzielny dostęp przez www dla Klienta i firmy serwisowej Program umożliwia stały 24-godzinny nadzór nad pracą kotłów oraz zmianę większości podstawowych parametrów urządzeń naliza błędów online, raportowanie błędów przez sms i specjalną aplikację alarmową DD BMS Control- konwerter do komunikacji z systemami BMS Konwerter MODBUS TCP DIEMTIC, który pozwala na połączenie większości systemów BMS budynku z kotłami marki DeDietrich Za pomocą konwertera można się komunikować z dowolnym kotłem marki De Dietrich opartym o platformę Diematic D3, M3 lub isystem Bez względu na ilość kotłów zawsze jeden moduł Pozwala na odczyt szczegółowych informacji na temat pracy kotła, oraz zmiany najważniejszych parametrów Konfiguracja za pomocą przeglądarki HTML, protokół MODBUS Indeks PLN HC PC BMSDC WYPOSŻENIE DODTKOWE DL REGULTOR NŚCIENNEGO DIEMTIC VM EVOLUTION F60 Czujnik zewnętrzny Czujnik zewnętrzny może być używany samodzielnie lub w połączeniu z termostatami pokojowymi FM Umożliwia regulację z priorytetem temperatury i programowanie wytwarzania ciepłej wody użytkowej w podgrzewaczu pojemnościowym Czujnik dla obiegu z mieszaczem Czujnik ten jest wymagany przy podłączeniu pierwszego obiegu z zaworem mieszającym. Czujnik zasobnika buforowego lub zasilania kaskady Zawiera 1 czujnik c.o. do sterowania zasobnika buforowego lub kaskady przy pomocy urządzenia wyposażonego w konsolę sterowniczą DIEMTIC isystem. Termostat pokojowy programowalny przewodowy Termostat ten zapewnia regulację i tygodniowe programowanie ogrzewania poprzez oddziaływanie na pracę urządzenia wg jednego z 3 następujących trybów pracy: U- TOMTYCZNY: Zgodnie z programem (4 programy do wyboru) następuje automatyczne przełączenie instalacji w tryb komfort lub obniżona temperatura. Temperatury komfortu i obniżoną można nastawić w zakresie od 5 do 30 C. STŁY: stałe utrzymywanie żądanej temperatury (od 5 do 30 C). URLOPOWY: przeznaczony do stosowania przy dłuższej nieobecności dla utrzymywania żądanej temperatury (od 5 do 30 C) w ustalonym okresie czasu (od 1 do 99 dni). Termostat pokojowy programowalny bezprzewodowy Termostat ten zapewnia regulację i tygodniowe programowanie ogrzewania poprzez oddziaływanie na pracę urządzenia wg jednego z 3 następujących trybów pracy: U- TOMTYCZNY: Zgodnie z programem (4 programy do wyboru) następuje automatyczne przełączenie instalacji w tryb komfort lub obniżona temperatura. Temperatury komfortu i obniżoną można nastawić w zakresie od 5 do 30 C. STŁY: stałe utrzymywanie żądanej temperatury (od 5 do 30 C). URLOPOWY: przeznaczony do stosowania przy dłuższej nieobecności dla utrzymywania żądanej temperatury (od 5 do 30 C) w ustalonym okresie czasu (od 1 do 99 dni). Płytka i czujnik dla jednego zaworu mieszającego Do sterowania zaworu mieszaczowego z siłownikiem elektromechanicznym lub elektrotermicznym. Płytkę montuje się w konsoli DIEMTIC isystem i podłącza przy pomocy niezamienialnych wtyków. Konsola DIEMTIC isystem może być wyposażona w jedną płytkę czujnik, do sterowania jednego zaworu mieszaczowego. D D D D D D

13 Wyposażenie dodatkowe Regulatory naścienne DIEMTIC VM WYPOSŻENIE DODTKOWE DL REGULTOR NŚCIENNEGO DIEMTIC VM EVOLUTION SMRT TC Termostat pokojowy modulujący przewodowy Termostat zapewnia możliwość połączenia sie z domową siecią Wi-Fi i zdalnej kontroli pracy instalacji przy udziale smartfonu lub tabletu. Precyzyjna zdalna kontrola temperatury pomieszczenia i c.w.u. Możliwość ustawiania programów ogrzewania i wytwarzania c.w.u. Pomoc ułatwiająca programowanie. Możliwość zaprogramowania danych kontaktowych instalatora. Zawiera wskaźniki zużycia energii na c.w.u. i ogrzewanie. Zdalny dostęp bezpieczeństwa dla instalatora. D S-Bus Kabel komunikacyjny L=1,5 m D S-Bus Kabel komunikacyjny L=12 m D S-Bus Kabel komunikacyjny L=20 m D Wtyczki mostkujące BUS D Kabel BUS RX 12 L=12 m Kabel BUS pozwala połączyć urządzenie wyposażone w konsolę DIEMTIC Evolution z urządzeniem z konsolą DIEMTIC isystem, 2 urządzenia wyposażone w konsolę DIEMTIC isystem lub w instalacji kaskadowej, jak też podłączyć regulator naścienny DIEMTIC VM lub nadajnik sieci zdalnego sterowania. D Kabel połączeniowy BUS-RX 11 L=1 m Pozwala połączyć ze sobą dwa regulatory naścienne DIEMTIC VM isystem. D Kabel połączeniowy BUS L=40 m Ekranowany kabel o długości 40 m jest przeznaczony do zastąpienia kabla BUS o długości 12 m (pakiet D 134), jeżeli jest on za krótki. DB

14 DIEMTIC VM ISYSTEM - CONFIGURTION EXMPLE DIEMTIC VM EVOLUTION - CONFIGURTION EXMPLE UX L L TS N UX L L ON OFF U T :42 UTO MODE C C :42 UTO MODE C C bar UTO STD 4 T C C :42 UTO MODE :42 UTO MODE C C UX L L C C Wyposażenie dodatkowe Regulatory naścienne DIEMTIC VM PRZYKŁD KONFIGURCJI DIEMTIC VM isystem DIEMTIC VM isystem 2x D199 BUS CDI D.iSystem CDI D.iSystem CDI D.iSystem CDI D.iSystem MC 45 isystem D285 D285 D285 D285 1x D199 1x D249 D V 50Hz GZ HC OPIS PKIET INDEKS Innovens Pro MC 45/DIEMTIC isystem Kocioł gazowy kondensacyjny wiszący Czujnik dla obiegu z mieszaczem D Płytka i czujnik dla jednego zaworu mieszającego D DIEMTIC VM isystem Konsola sterownicza D x Czujnik dla obiegu z mieszaczem 2 x D199 2 x Kabel BUS RX 12 L=12 m D x CDI-D Programowalny czujnik pokojowy 4 x D285 4 x rmatura podłączeniowa do MC/DTG 65, 90, 115 HC DIEMTIC VM EVOLUTION SMRT TC D324 SMRT TC D324 D309 S-BUS VM DIEMTIC 2xD199 EVOLUTION D315 D249 SMRT TC D324 D212 D212 D BH xD199 D249 OPIS PKIET INDEKS Evodens MC 35/Diematic Evolution Kocioł gazowy kondensacyjny 1-f DIEMTIC VM DIEMTIC EVOLUTION Konsola sterownicza D BH 1000 Podgrzewacz buforowy c.w.u H 3 x SMRT TC Termostat pokojowy modulujący przewodowy 3 x D324 3 x x 3 x D212 3 x x Czujnik dla obiegu z mieszaczem 4 x D199 4 x x Płytka i czujnik dla jednego zaworu mieszającego 2 x D249 2 x S-Bus Kabel komunikacyjny L=12 m D V/50Hz EVODENS MC DIEMTIC EVOLUTION 412

15 INICONTROL 2 Konsola sterownicza IniControl 2 INICONTROL 2 Konsola sterownicza inicontrol 2 pozwala sterować (zaprogramować) obieg bezpośredni i wytwarzanie c.w.u. Po podłączeniu czujnika zewnętrznego (pakiet FM 46, dostarczany obowiązkowo z modelami EFU C) zostaje uaktywnione załączanie i wyłączanie palnika w zależności od temperatury zewnętrznej. Po zamontowaniu płytki czujnik dla zaworu mieszającego (pakiet MY440 dostarczany jako wyposażenie dodatkowe) możliwe jest sterowanie 1 obiegu z zaworem mieszającym. Duży wyświetlacz zapewnia wyświetlenie temperatury kotła, stanu pracy generatora przy pomocy symboli i kodów alfanumerycznych oraz alarmów niekodowanym tekstem. Możliwy jest odczyt historii usterek oraz liczników godzin pracy w celu monitorowania instalacji. 413

16 INICONTROL 2 - WYPOSŻENIE DODTKOWE Wyposażenie dodatkowe Konsola sterownicza IniControl 2 WYPOSŻENIE DODTKOWE KONSOLI STEROWNICZEJ INICONTROL 2 Płytka czujnik dla 1 zaworu mieszającego Pozwala sterować zawór mieszający z silnikiem elektromechanicznym lub elektro- -termicznym. Płytkę umieszcza się w konsoli sterowniczej IniControl 2 i podłącza przy pomocy złączy wtykowych. Umożliwia regulację z priorytetem temperatury i programowanie wytwarzania ciepłej wody użytkowej w podgrzewaczu pojemnościowym F60 Czujnik zewnętrzny Czujnik zewnętrzny może być używany samodzielnie lub w połączeniu z termostatami pokojowymi MY D FM

17 SMRT TC SMRT TC OT Termostaty pokojowe REGULTOR SMRT TC Termostat zapewnia możliwość połączenia sie z domową siecią Wi-Fi i zdalnej kontroli pracy instalacji przy udziale smartfonu lub tabletu Precyzyjna zdalna kontrola temperatury pomieszczenia i c.w.u. Możliwość ustawiania programów ogrzewania i wytwarzania c.w.u. Pomoc ułatwiająca programowanie Możliwość zaprogramowania danych kontaktowych instalatora Zawiera wskaźniki zużycia energii na c.w.u. i ogrzewanie Zdalny dostęp bezpieczeństwa dla instalatora OBSŁUGIWNE URZĄDZENI Evodens MC MCR Home 24T MCR Home 20/26 MI MCR Home 24/30 MI D324 CEN NETTO Pakiet D324 D324 Indeks PLN 890 REGULTOR SMRT TC BRMK OPENTHERM OBSŁUGIWNE URZĄDZENI MCR3 PLUS Lumea MPX lezio Evolution MCR3 PLUS Hybrid Termostat zapewnia możliwość połączenia sie z domową siecią Wi-Fi i zdalnej kontroli pracy instalacji przy udziale smartfonu lub tabletu Precyzyjna zdalna kontrola temperatury pomieszczenia i c.w.u. Możliwość ustawiania programów ogrzewania i wytwarzania c.w.u. Pomoc ułatwiająca programowanie D311 Możliwość zaprogramowania danych kontaktowych instalatora Zawiera wskaźniki zużycia energii na c.w.u. i ogrzewanie Zdalny dostęp bezpieczeństwa dla instalatora W zestawie bramka OpenTherm do podłączenia z kotłem NeOvo Condens Hybrid NeOvo EcoNox Hybrid CEN NETTO Pakiet D311 D311 Indeks PLN Pobierz aplikację 415

18 EVODENS MC 25/28 BIC - PRZYKŁD KONFIGURCJI LEZIO S V200/EM - PRZYKLD KONFIGURCJI ON OFF U T 0 Termostaty pokojowe PRZYKŁD KONFIGURCJI MC 25/28 BIC 1 obieg ogrzewania podłogowego bezpośredni SMRT TC D V 50Hz OPIS PKIET INDEKS Evodens MC 25/28 BIC/Diematic Evolution Kocioł gazowy kondensacyjny ze zintegr. podgrz. 40 l SMRT TC Termostat pokojowy modulujący przewodowy D lezio S V200 w budynku nowym 1 obieg bezpośredni ogrzewania i chłodzenia podłogowego 1 obieg grzejnikowy 1 obieg c.w.u. SMRT TC D324 EH858 SMRT TC D324 EH61 230V 50Hz EH862 EH V 50Hz EH V 50Hz BUS OPIS PKIET INDEKS lezio S 8 MR/EM V200 Pompa ciepła powietrze/woda z podgrzewaczem c.w.u. (1-faz.) Zestaw dla drugiego obiegu grzewczego EH Opcjonalna płyta sterowania drugiego obiegu grzewczego 2 x SMRT TC Termostat pokojowy modulujący przewodowy EH x D324 2 x Wspornik podłogowy do WHP EH Filtr sitowy 400µm zawór odcinający DN25 EH lezio S 8 MR/EM V200 4

19 TERMOSTTY POKOJOWE DL KOTLOW BXI DUO-TEC COMPCT TERMOSTTY POKOJOWE DL MCR3 PLUS MCR II ZEN NEOVO CONDENS ECONOX I LEZIO Z DIEMTIC POZOSTLE TERMOSTTY DL MCR3 PLUS MCR II NEOVO CONDENS ECONOX Termostaty pokojowe TERMOSTTY POKOJOWE DL KOTŁÓW BXI DUO-TEC COMPCT Termostat pokojowy modulujący nieprogramowalny przewodowy Termostat pokojowy modulujący przewodowy Indeks PLN Termostat pokojowy modulujący nieprogramowalny bezprzewodowy Termostat pokojowy modulujący programowalny przewodowy Termostat pokojowy modulujący programowalny bezprzewodowy Czujnik temperatury zewnętrznej KHG TERMOSTTY POKOJOWE DL KOTŁÓW NŚCIENNYCH MCR3 PLUS, MCR HOME, MCR/II, ZEN, KOTŁÓW STOJĄCYCH NEOVO CONDENS/ NEOVO ECONOX...B I POMP CIEPŁ LEZIO NIE WYPOSŻONYCH W REGULCJĘ DIEMTIC Termostat pokojowy programowalny przewodowy Termostat ten zapewnia regulację i tygodniowe programowanie ogrzewania poprzez oddziaływanie na pracę urządzenia wg jednego z 3 następujących trybów pracy: U- TOMTYCZNY: Zgodnie z programem (4 programy do wyboru) następuje automatyczne przełączenie instalacji w tryb komfort lub obniżona temperatura. Temperatury komfortu i obniżoną można nastawić w zakresie od 5 do 30 C. STŁY: stałe utrzymywanie żądanej temperatury (od 5 do 30 C). URLOPOWY: przeznaczony do stosowania przy dłuższej nieobecności dla utrzymywania żądanej temperatury (od 5 do 30 C) w ustalonym okresie czasu (od 1 do 99 dni). Termostat pokojowy programowalny bezprzewodowy Termostat ten zapewnia regulację i tygodniowe programowanie ogrzewania poprzez oddziaływanie na pracę urządzenia wg jednego z 3 następujących trybów pracy: U- TOMTYCZNY: Zgodnie z programem (4 programy do wyboru) następuje automatyczne przełączenie instalacji w tryb komfort lub obniżona temperatura. Temperatury komfortu i obniżoną można nastawić w zakresie od 5 do 30 C. STŁY: stałe utrzymywanie żądanej temperatury (od 5 do 30 C). URLOPOWY: przeznaczony do stosowania przy dłuższej nieobecności dla utrzymywania żądanej temperatury (od 5 do 30 C) w ustalonym okresie czasu (od 1 do 99 dni). D D POZOSTŁE TERMOSTTY POKOJOWE DL KOTŁÓW MCR3 PLUS, MCR/II, NEOVO CONDENS/NEOVO ECONOX isense isense Radio Termostat pokojowy modulujący programowalny bezprzewodowy Termostat ten zapewnia regulację i programowanie ogrzewania i wytwarzania ciepłej wody użytkowej. Regulator dopasowuje moc kotła do rzeczywistego zapotrzebowania. Dysponuje parametrami nastawy dla odnośnych kotłów: charakterystyka grzewcza, maksymalna temperatura kotła, prędkość wentylatora..., wersja 288 i 289 również posiada funkcję zliczania energii (ilość godzin pracy pompy, c.w.u., ogółem...). Możliwe są 3 tryby pracy: UTOMTYCZNY: według programu tygodniowego: dla każdego zaprogramowanego przedziału czasu można wskazać zadaną temperaturę. STŁY: pozwala utrzymać stale temperaturę wybraną dla dnia, nocy, lub przeciw-zamrożeniową. URLOPOWY: Przeznaczony do zastosowania w przypadku dłuższej nieobecności. Pozwala wprowadzić daty początku i końca urlopu, jak również temperaturę podtrzymania. Dla pracy zależnej od temperatury zewnętrznej, może być zamontowany czujnik zewnętrzny (pakiet D 225 lub FM 46). D288 S
