1 Specjalność WKPI Wspomaganie Komputerowe Prac Inżynierskich jest przeznaczona dla studentów SiMR MIBM szczególnie zainteresowanych stosowaniem zaawansowanych technik 3D CAD/CAM/CAE/CNC w problemach mechaniki i budowy maszyn Dane zebrał dr inż. Przemysław Siemiński r.

2 Wyposażenie Laboratorium Wytwarzania i Laboratorium Wydruków 3D stosowane m.in. na specjalności WKPI

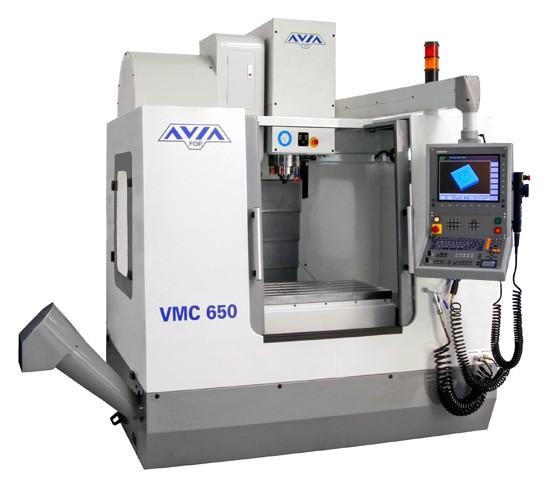

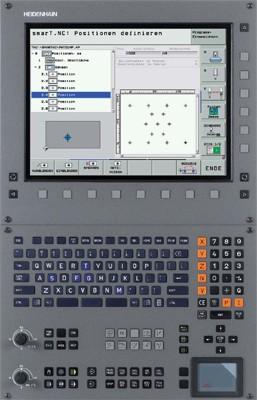

3 Centrum frezarskie AVIA VMC650 ze sterowaniem HEIDENHAIN

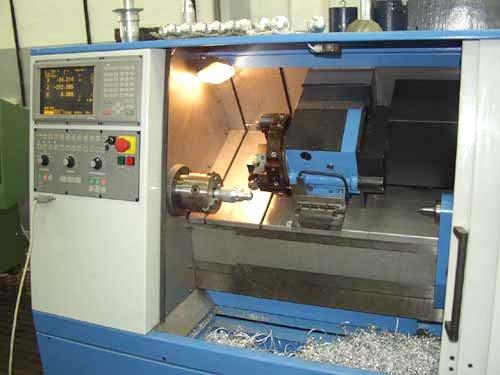

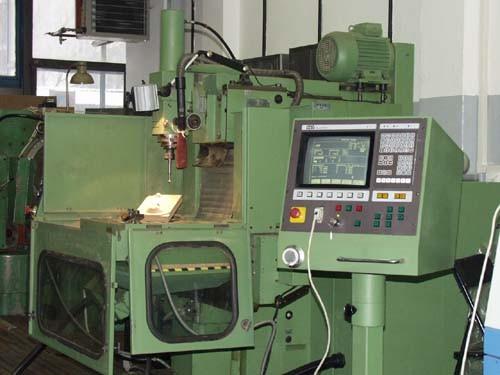

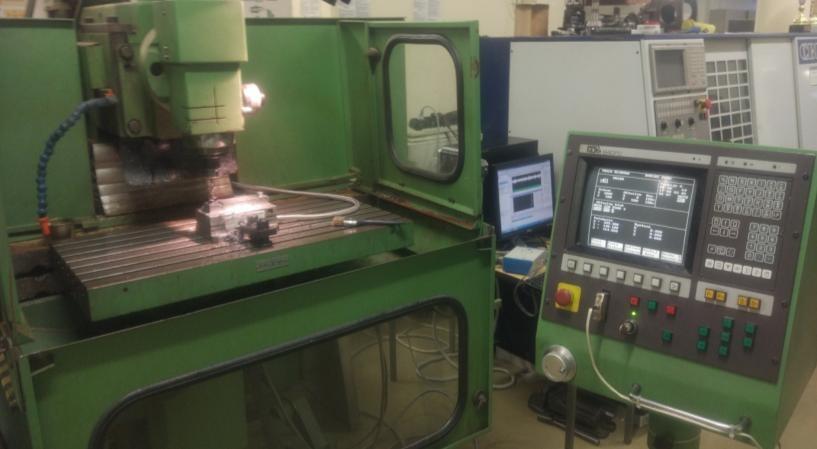

4 Centrum tokarskie CBKO ze sterowaniem Meldas 500 oraz 3-osiowa frezarka AVIA ze sterowaniem Pronum

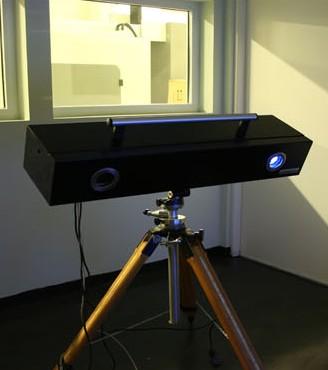

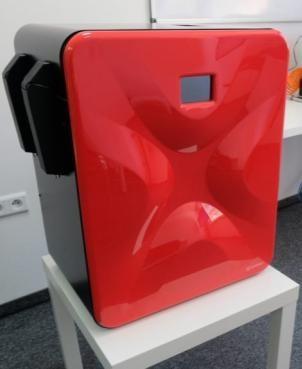

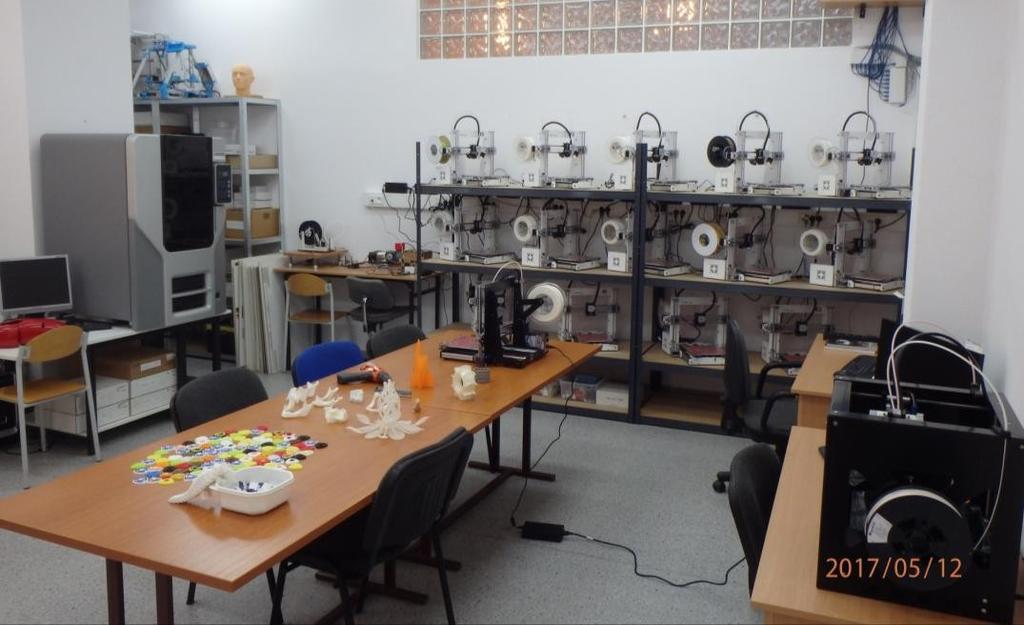

5 Laboratorium Wydruków 3D W maju 2017 r w sali 4.4A na SiMR PW otwarto farmę drukarek 3D. Obecnie jest 19 drukarek 3D FDM, jedna maszyna SLS oraz skaner 3D.

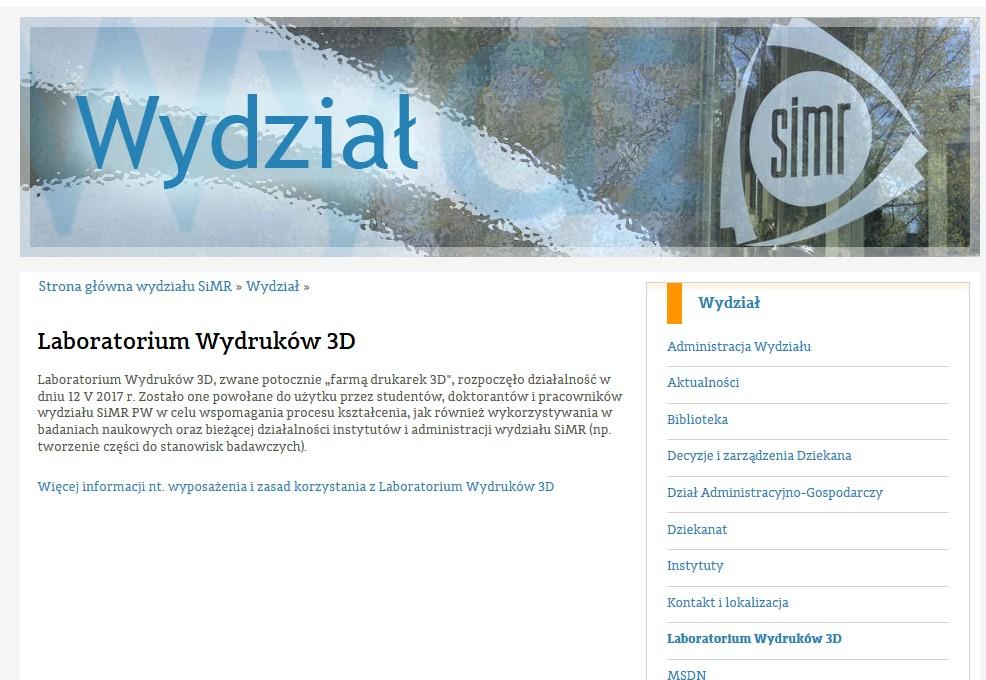

6 Opis Laboratorium Wydruków 3D na stronie SiMR

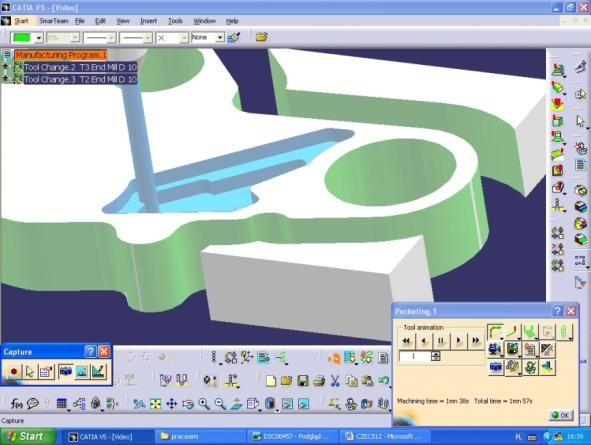

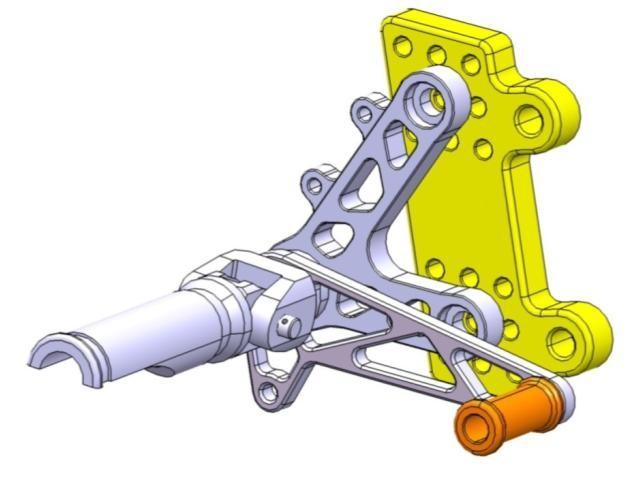

7 Przykładowe prace przejściowe i dyplomowe wykonywane w ostatnich latach przez studentów WKPI (wybrane rysunki)

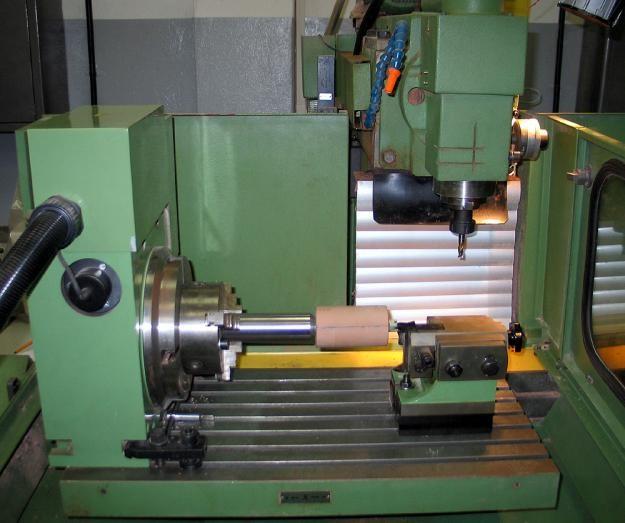

8 Pomiary na współrzędnościowej maszynie pomiarowej

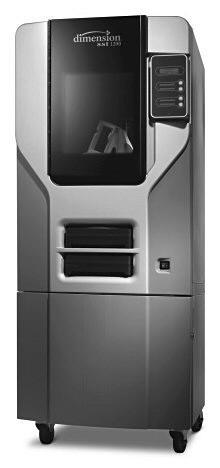

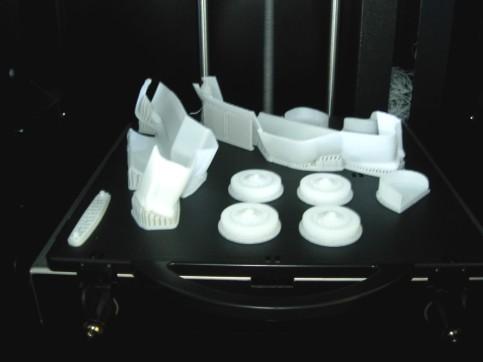

9 Profesjonalna drukarka 3D Dimension 1200 BST wydruki dla kół naukowych

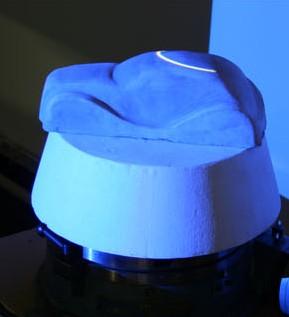

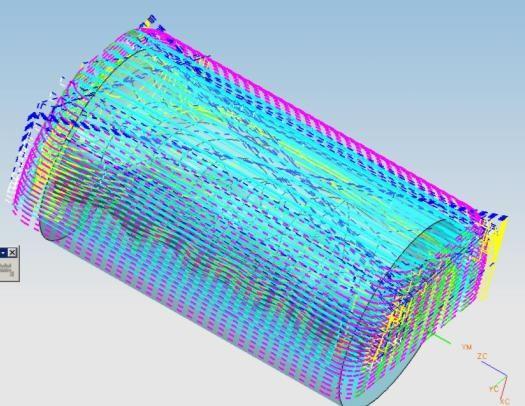

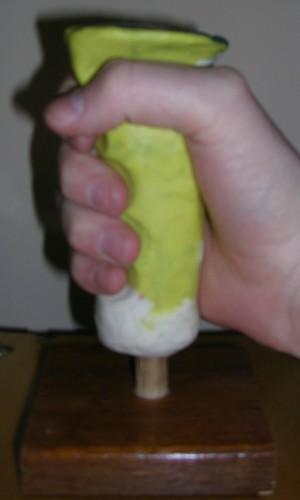

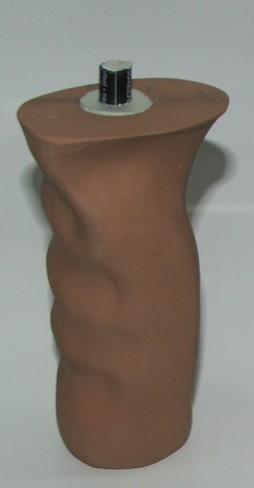

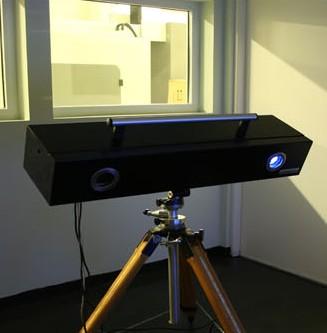

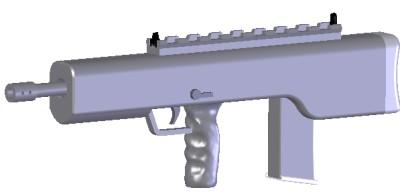

10 Skanowanie 3D i wykonanie uchwytu anatomicznego do broni strzeleckiej - współpraca z WAT

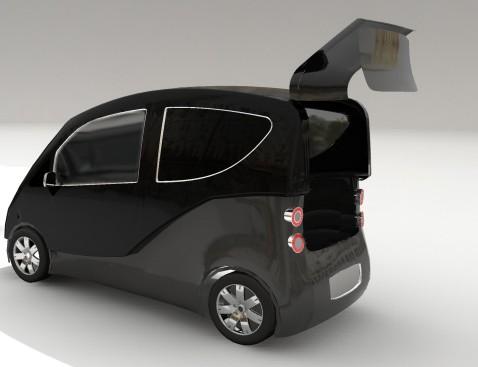

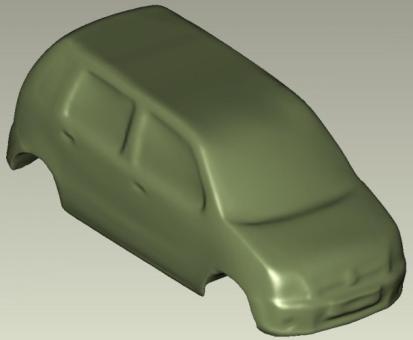

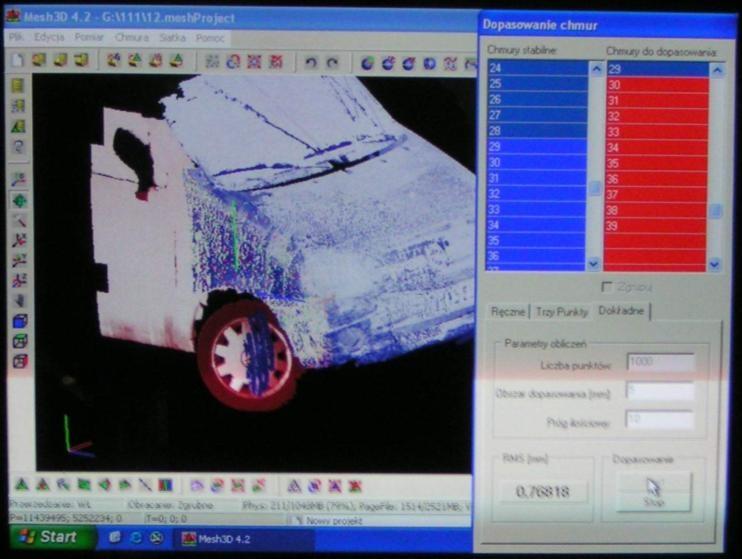

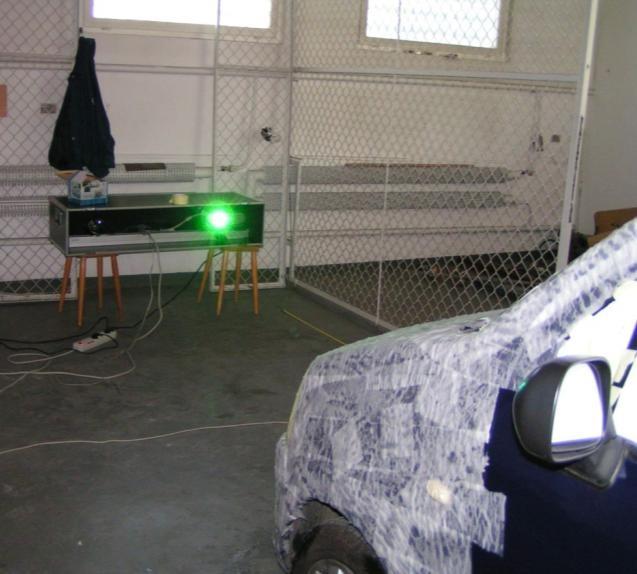

11 Zeskanowanie nadwozia Opla Agila i przeprojektowanie go pod wjazd wózkiem inwalidzkim przez tylne drzwi

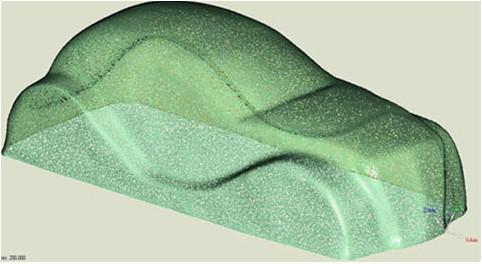

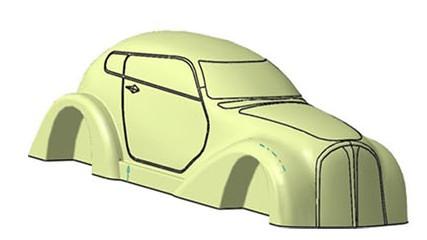

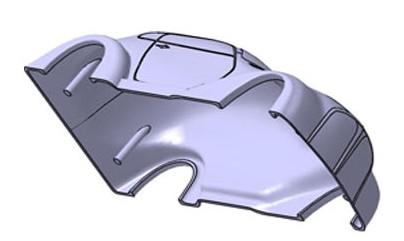

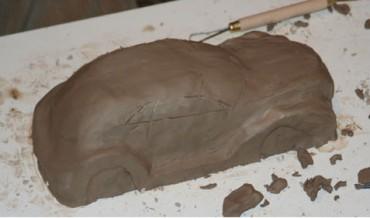

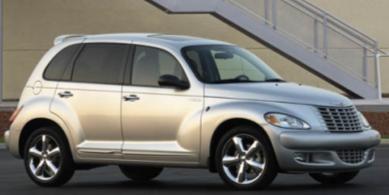

12 Koncepcja nadwozia inspirowana PT Cruiser - skanowanie 3D, modelowanie 3D CAD i drukowanie 3D Maciej Strzałą, Aleksander Kamiński PW

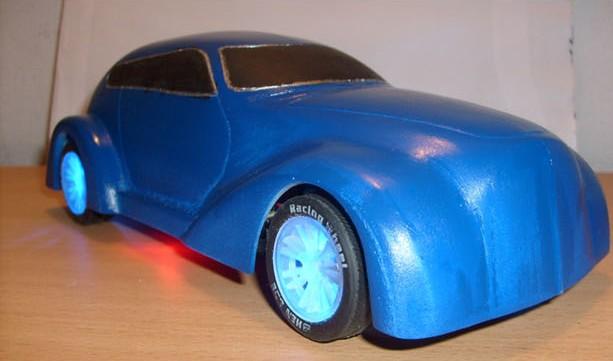

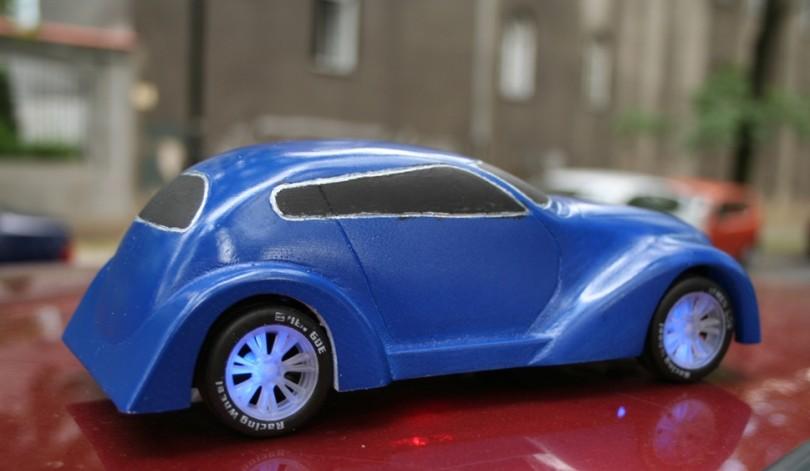

13 Koncepcja nadwozia inspirowana PT Cruiser - skanowanie 3D, modelowanie 3D CAD i drukowanie 3D Maciej Strzałą, Aleksander Kamiński PW

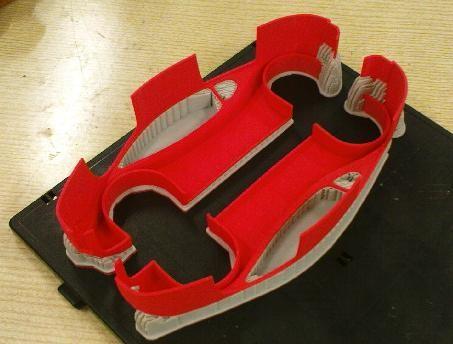

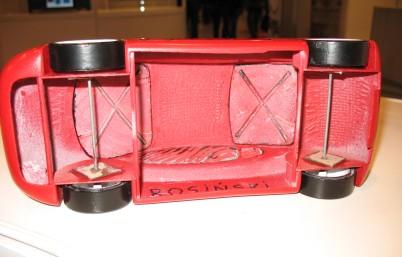

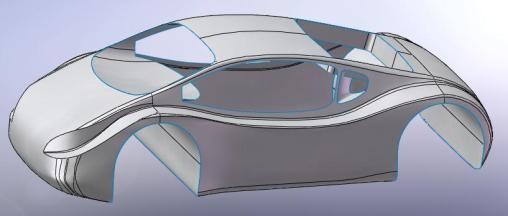

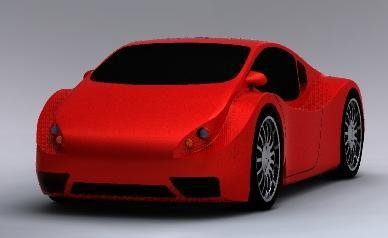

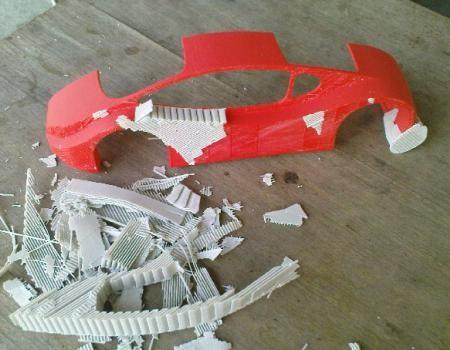

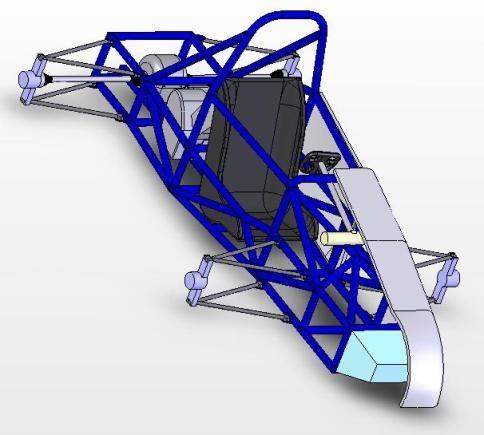

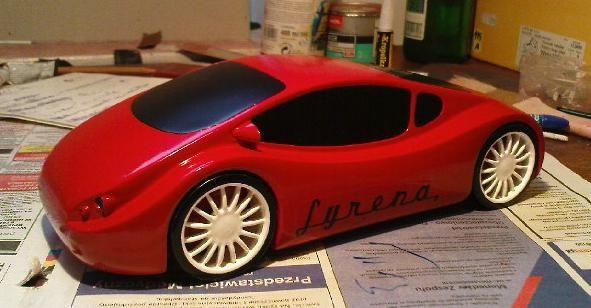

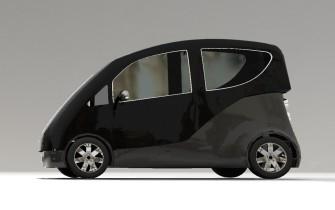

14 Jerzy Rosiński PW Koncepcja nadwozia samochodu

15 Współpraca z Wydziałem Wzornictwa Akademii Sztuk Pięknych w Warszawie

16 Współpraca z Wydz. Wzornictwa ASP w Warszawie

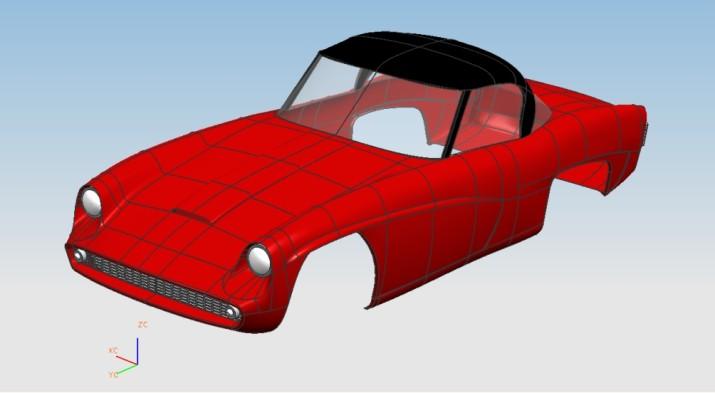

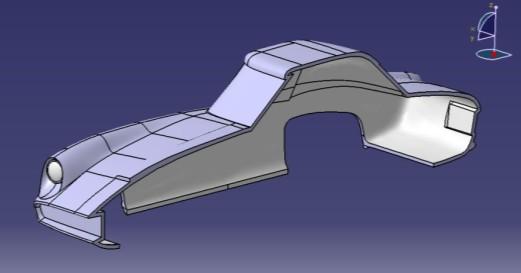

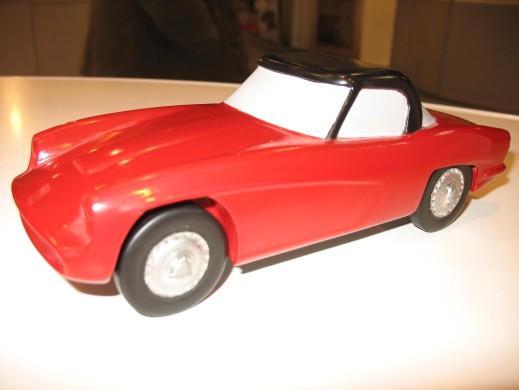

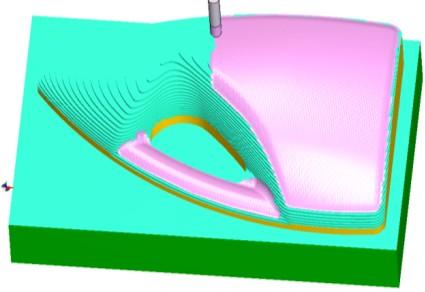

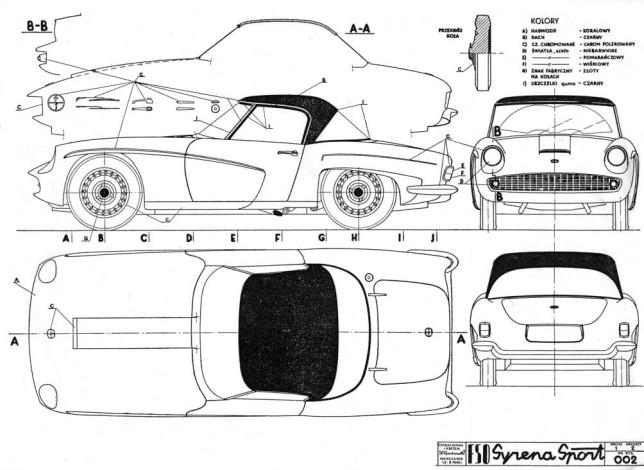

17 Projekt prof. Cezary Nawrot, WW ASP, model 3D Piotr Badera PW

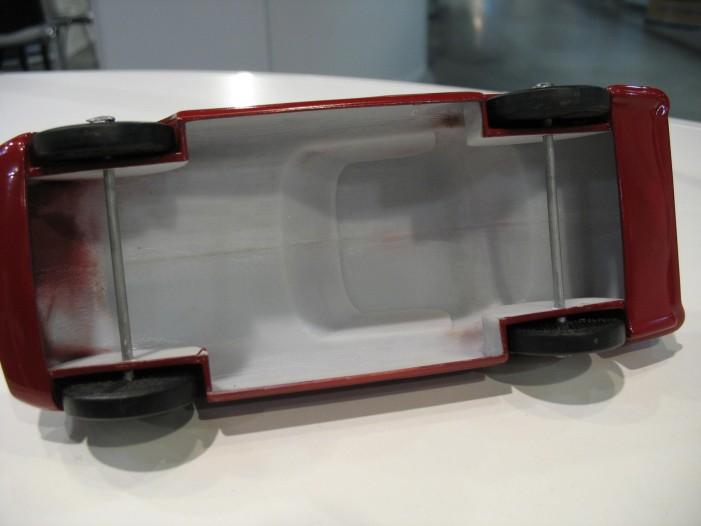

18 Piotr Badera PW

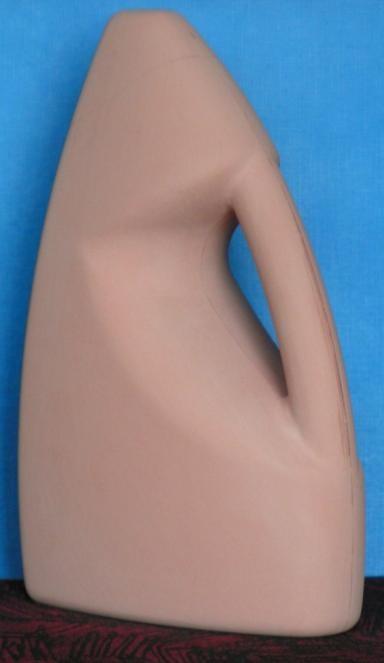

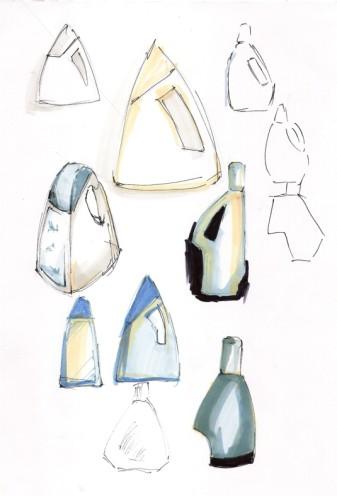

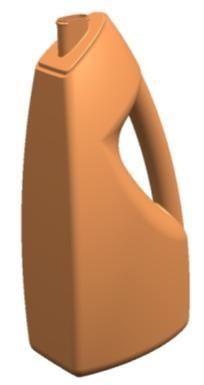

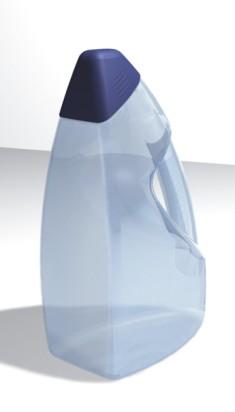

19 Projekt butelki i wykonanie makiety opakowania Magdalena Szafraniec ASP Tomasz Jabłoński PW

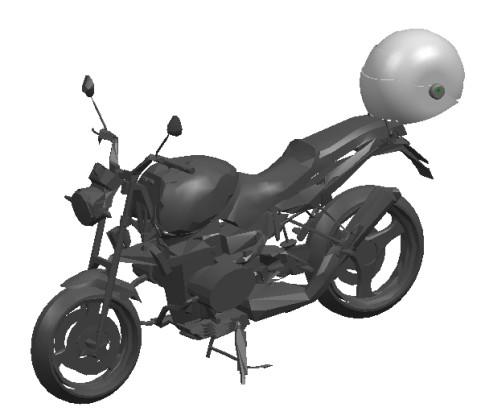

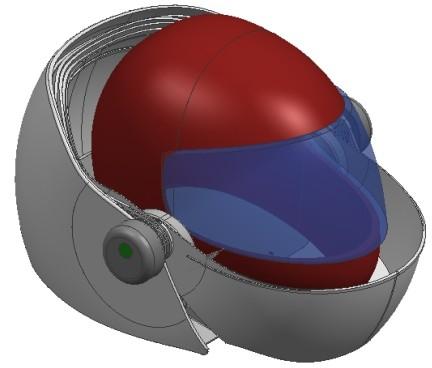

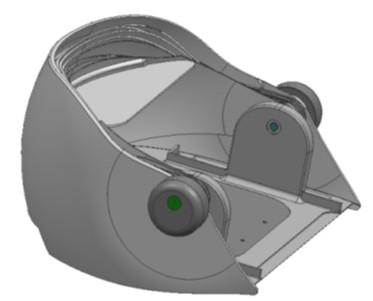

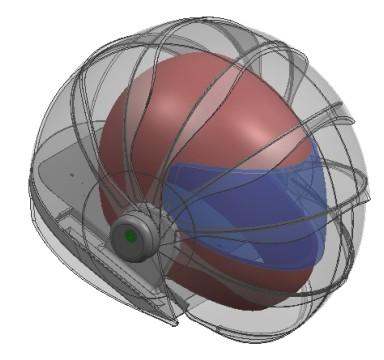

20 Projekt pojemnika na kask motocyklowy Paweł Wyszyński PW

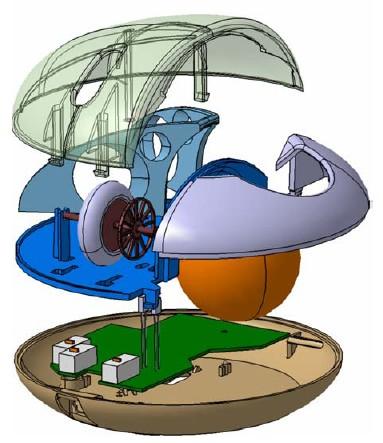

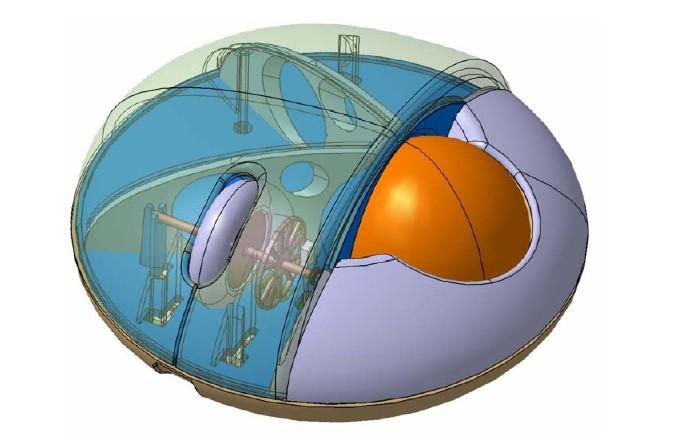

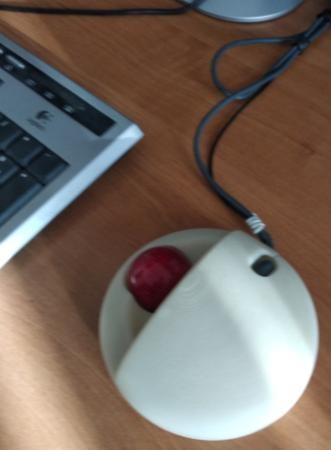

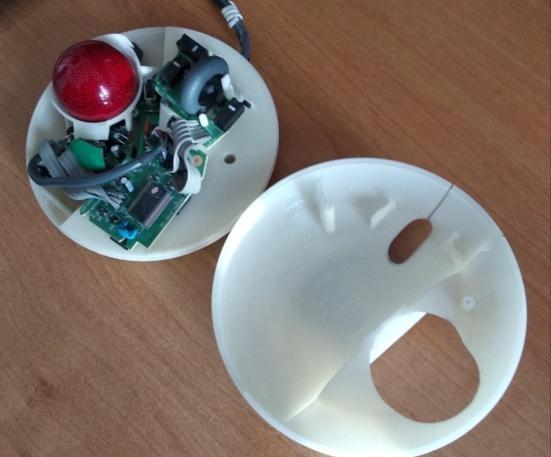

21 Projekt i wykonanie drukiem 3D myszki komputerowej z funkcja nawigacji w 3D Jan Orłowski PW Miłosz Dąbrowski ASP

22 prowadzenie : prof. W. Małolepszy ASP prof. J. Pokojski PW

23 Udział studentów w badaniach naukowych 23

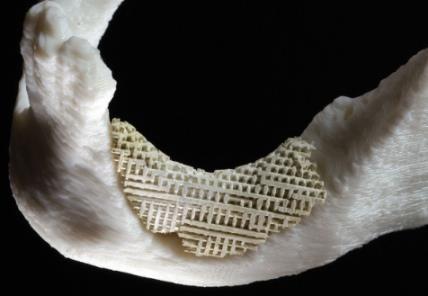

24 Współpraca z Warszawskiem Uniwersytetem Medycznym - projektowanie, wytwarzanie i badanie rusztowań komórkowych z PLA i PCL Paweł Misiak 24

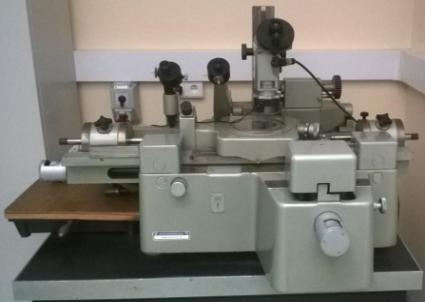

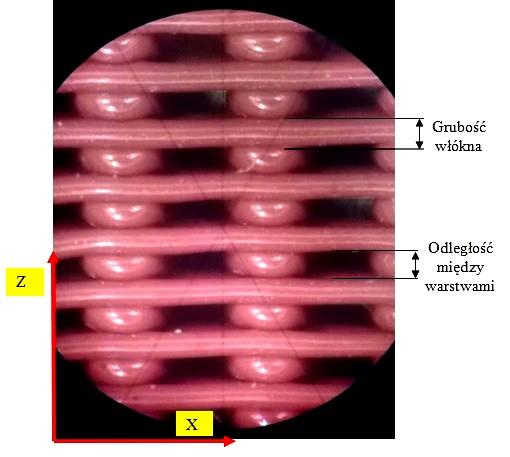

25 Pomiary parametrów geometrycznych ażuru Parametry mierzone: grubość włókna, odległość między warstwami, szerokość włókna, odległość między włóknami. Krzysztof Roguski 25

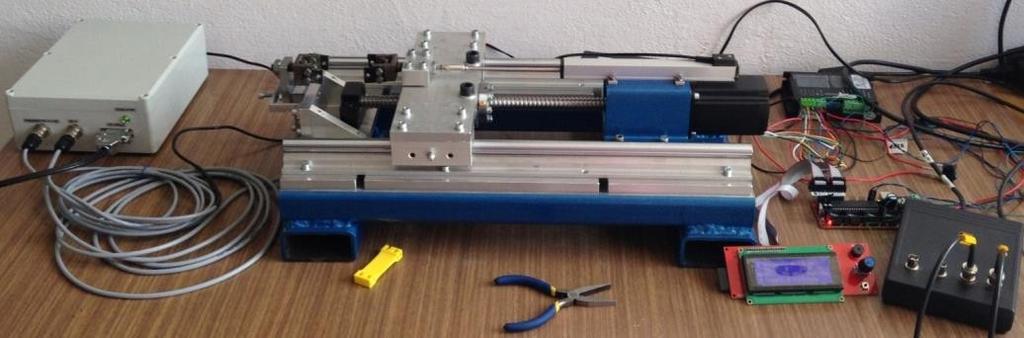

26 napięcie [mv] Zbudowano małą maszynę wytrzymałościową Dziekański grant aparaturowy w 2014/15 Paweł Mężydło Trzy certyfikowane czujniki siły typu CL17pm firmy ZEPWN (zakres sił: 1-10 N, N, N, nieliniowość 0,2 %); Certyfikowany czujnik przemieszczenia WObit SPI (max. przemieszczenie 150 mm, rozdzielczość 0,05 mm); Napęd silnik krokowy 3 Nm przenoszony przez bezluzową przekładnię kulkową; Duża sztywność ramy spawane profile stalowe 40x60x5 mm; prowadnice z łożyskami liniowymi; Sterowanie maszyny - Sanguinololu v1.3a z kartą SD; akwizycja danych PC z LabView SE poprzez kartę a-c: NI USB Sprawdzenie liniowości czujnika przemieszczenia y = 48,158x - 1,155 R² = waga [kg] Wzorcowanie maszyny - wykres napięcia [mv] w funkcji wagi [kg] 26

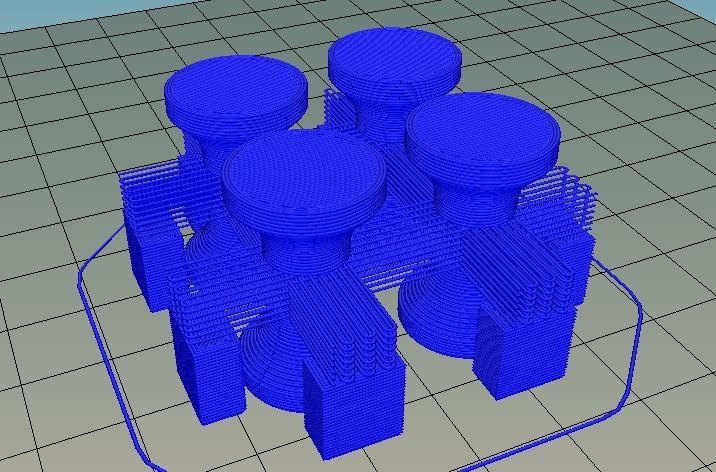

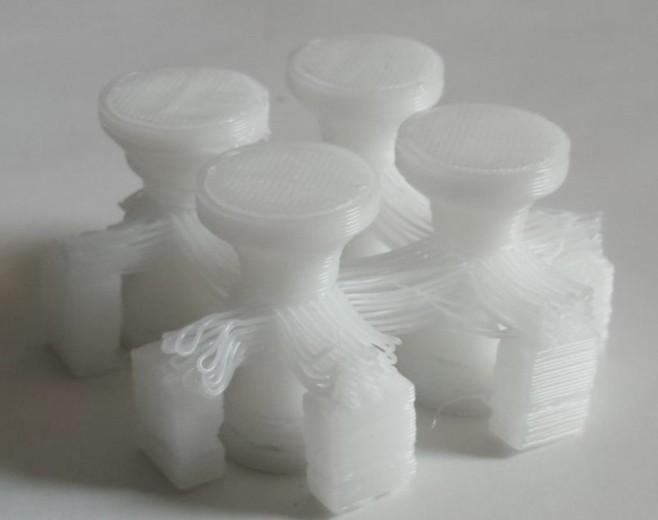

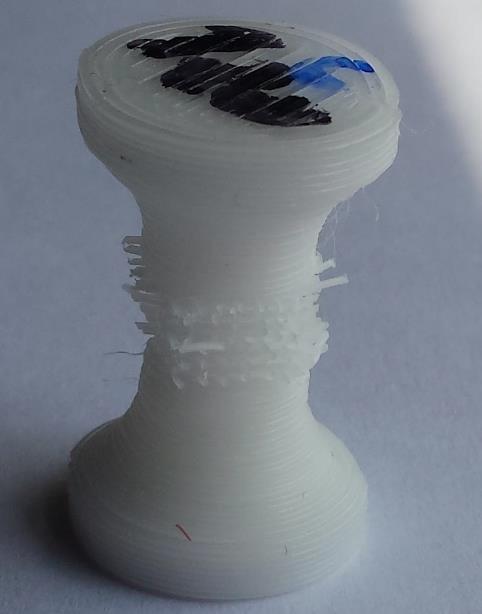

27 Symulacja i druk 3D próbek ze strukturą ażurową z polimeru PCL Karol Onaszkiewicz 27

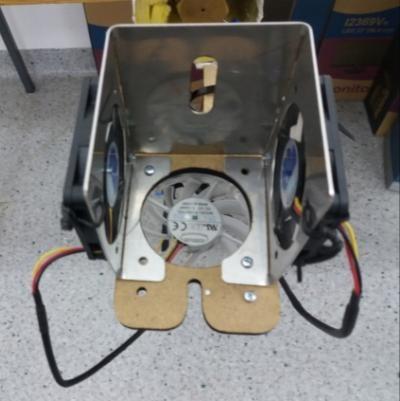

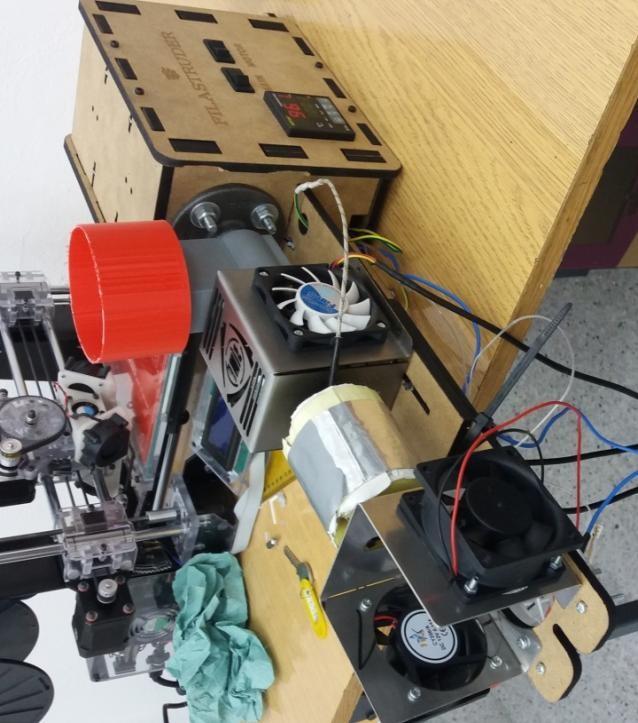

28 Przeprojektowanie wytłaczarki filamentu Filastruder do polimeru PCL. Krzysztof Walczyński

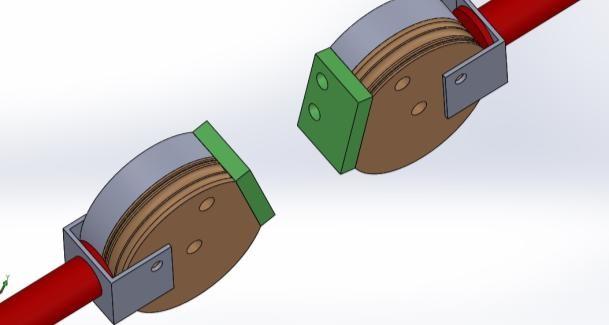

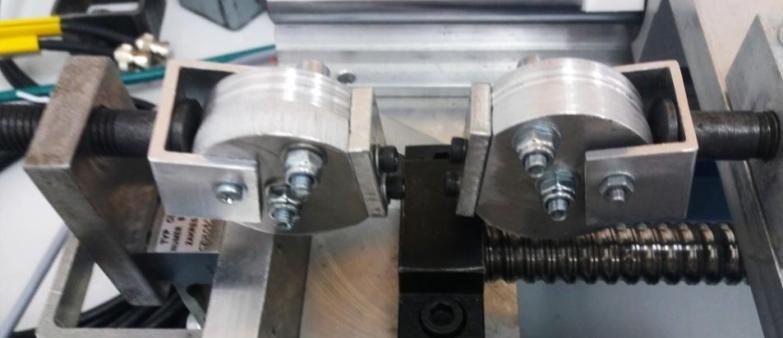

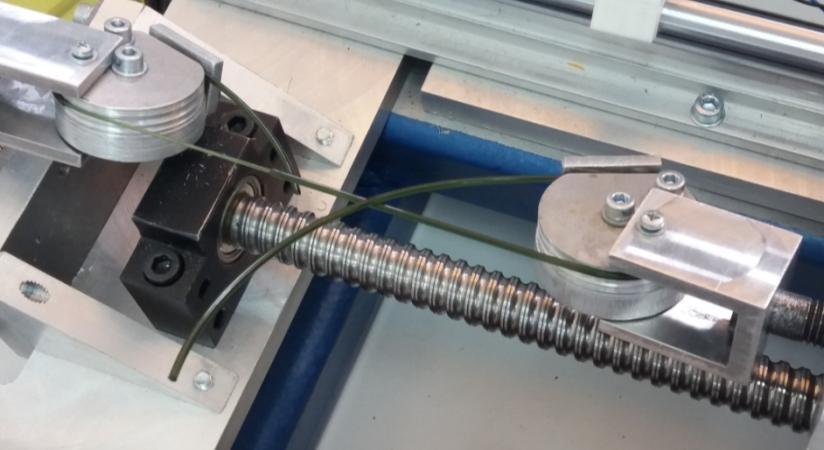

29 Projekt i wykonanie uchwytów do badań wytrzymałościowych na rozciąganie filamentów z różnych polimerów. Krzysztof Walczyński

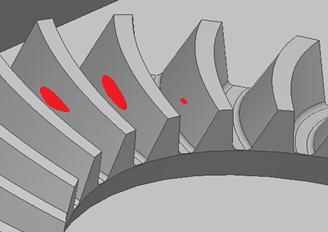

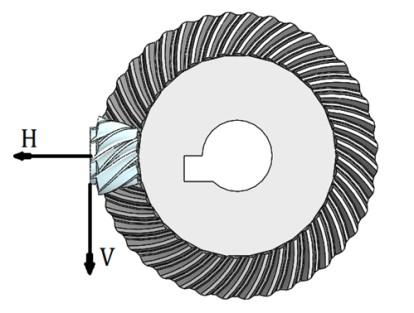

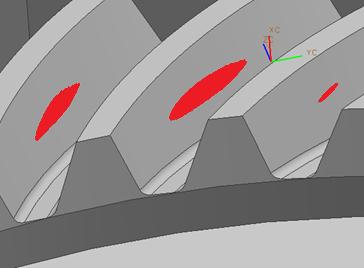

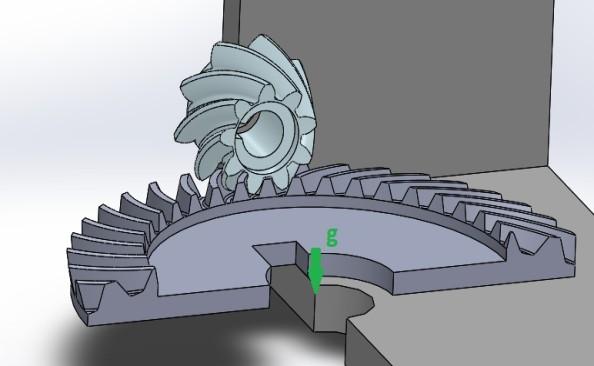

30 Analiza śladu współpracy przekładni stożkowej podczas zmiany parametrów V-H.

31 Współpraca z przemysłem

32 Doskonalenie metod opisu sterometrii części maszyn

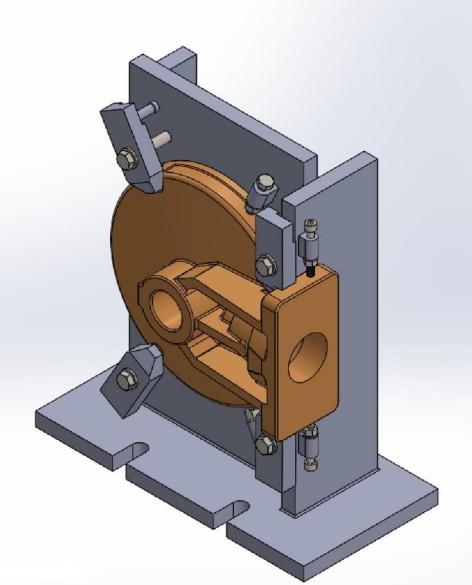

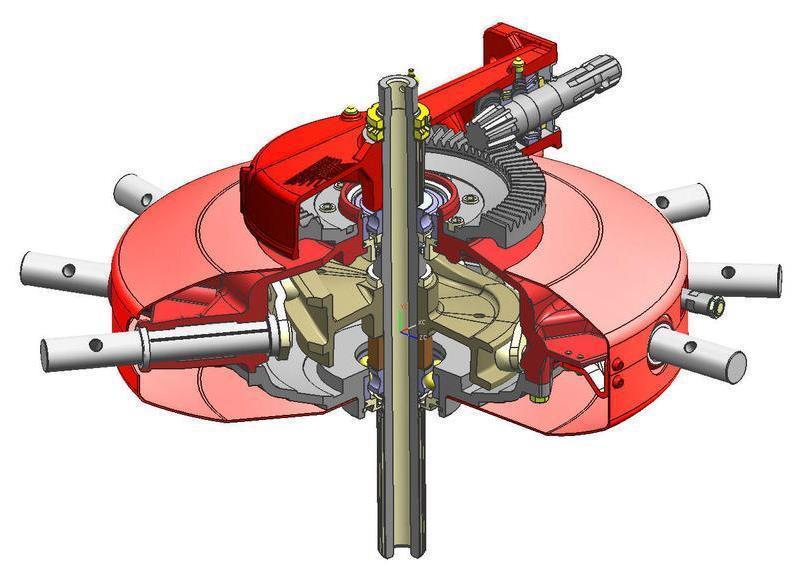

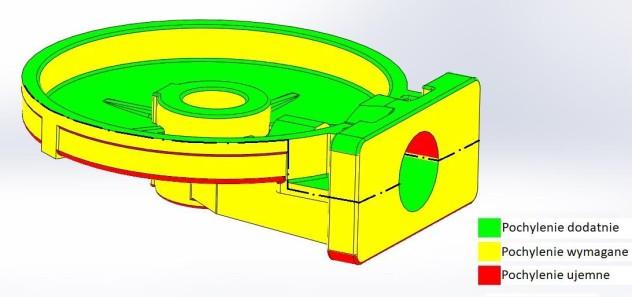

33 Opracowanie procesu technologicznego korpusu przekładni stożkowej stosowanej w napędzie zgrabiarki karuzelowej - produkcja przez WPZ LUKA

34 Projekt technologii wspornika do frezarki narzędziowej FNE 40 - FOP AVIA

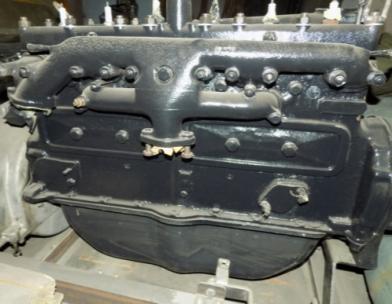

35 Przeprojektowanie kolektora ssąco-wydechowego z silnika FIAT 122AC do tankietki TK-S - współpraca z Biurem Rekonstrukcji Pojazdów Rafał Stolarek

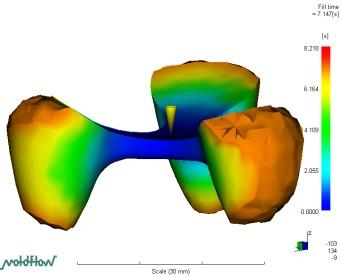

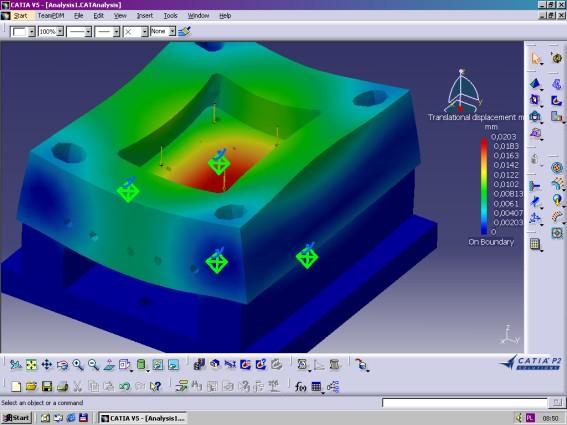

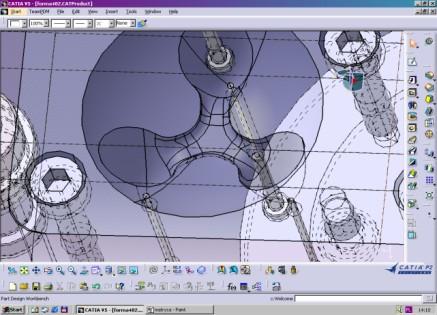

36 Projekt formy wtryskowej, symulacja wtrysku tworzywa

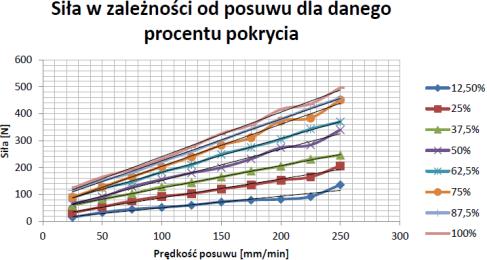

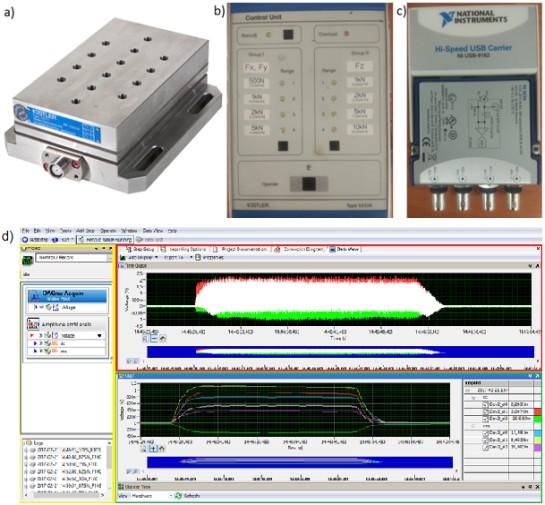

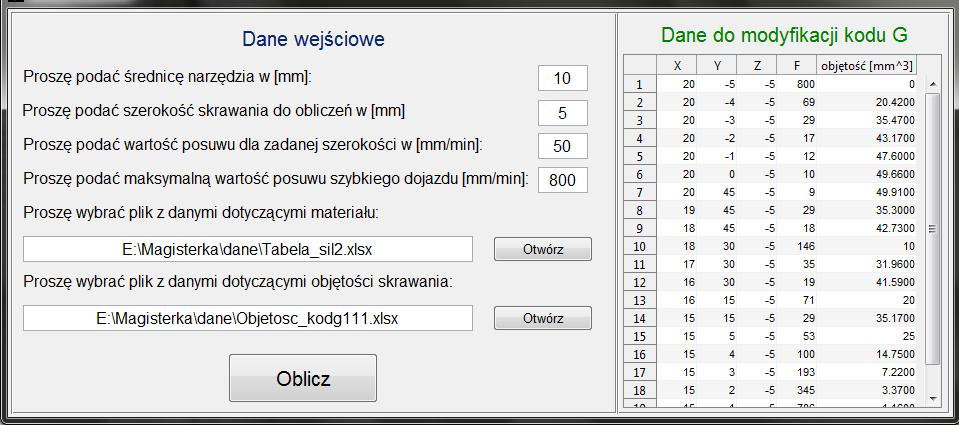

37 Badanie sił skrawania celem modyfikacji kodu G umożliwiająca skrawanie ze stałymi siłami podczas obróbki zgrubnej frezami palcowymi Karol Sapieha

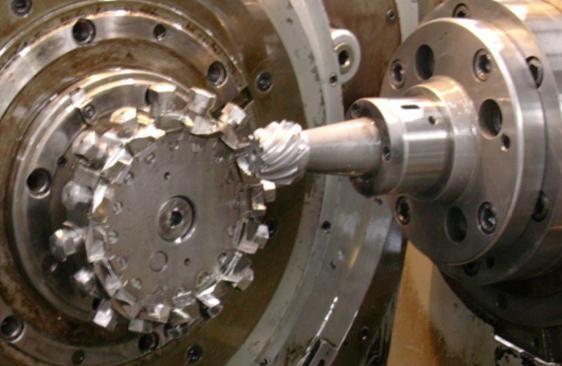

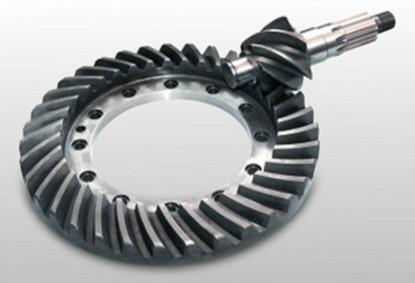

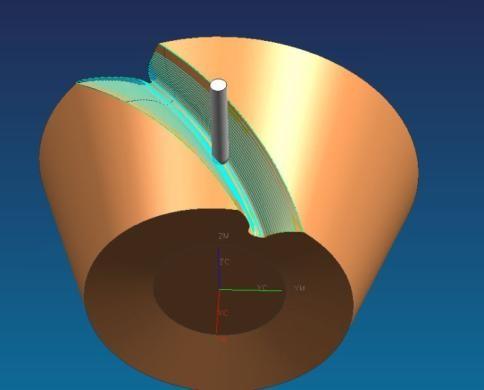

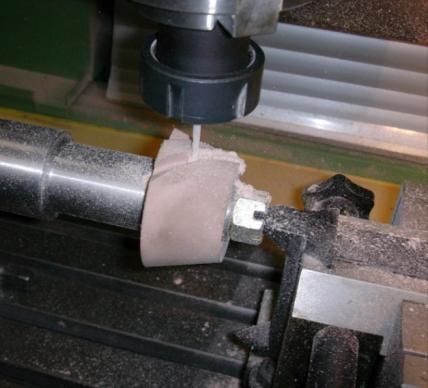

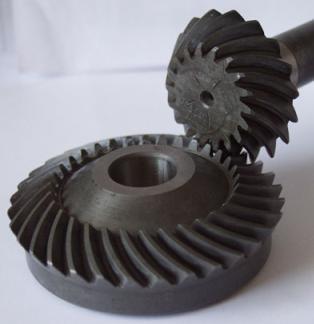

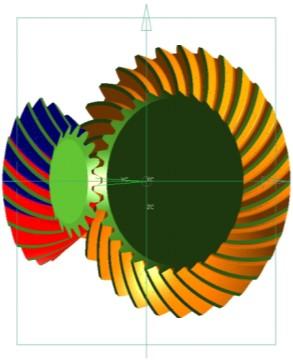

38 Projektowanie w 3D CAD i wytwarzanie na obrabiarkach CNC przekładni stożkowych

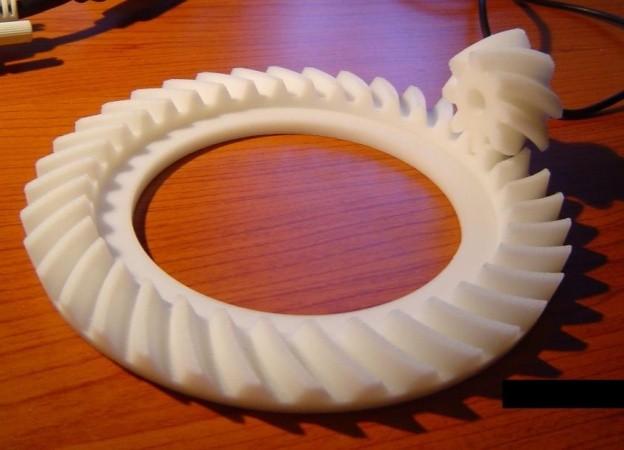

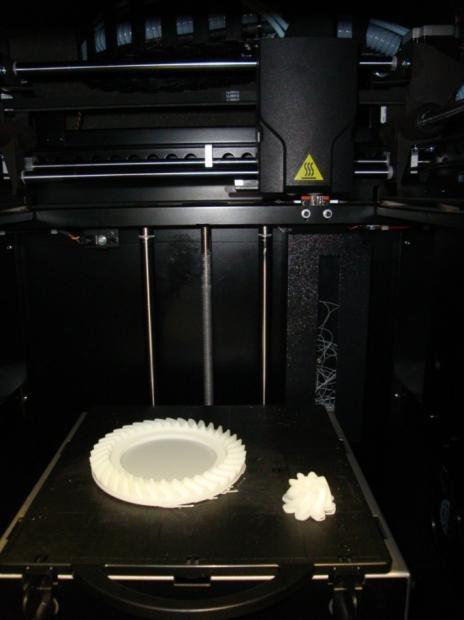

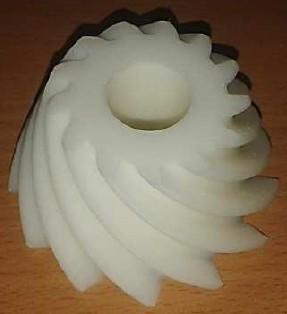

39 Zastosowania FDM do wytwarzania kół zębatych przekładni stożkowych o kołowo-łukowej linii zębów 39

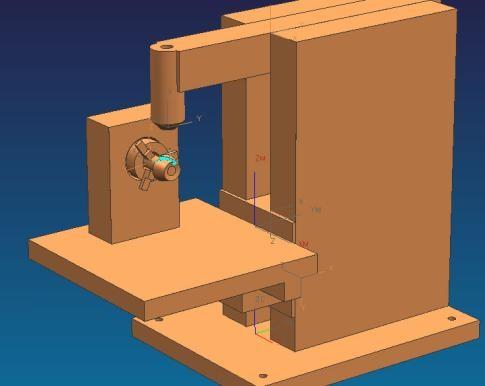

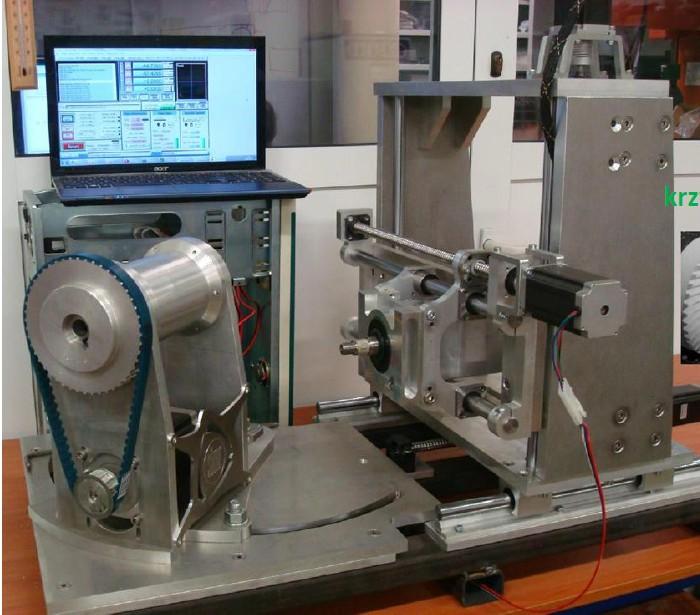

40 Projekt i wykonanie 4-osiowej frezarki do kół stożkowych o zębach krzywoliniowych Piotr Błazucki

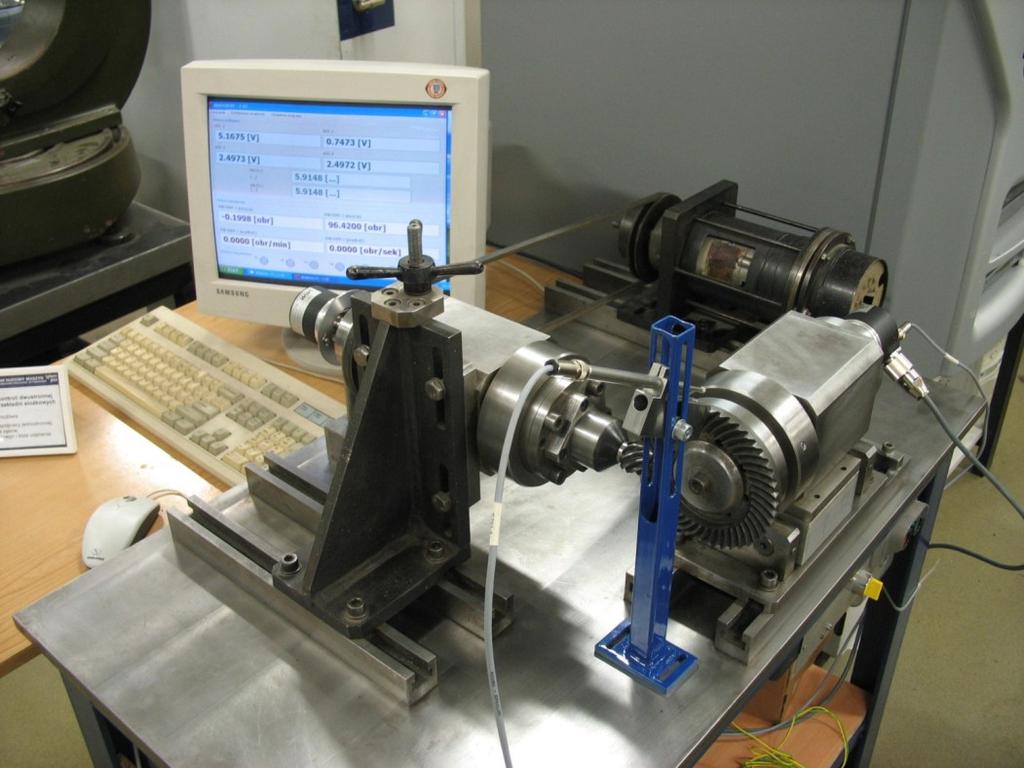

41 Projekt i wykonanie stanowisko pomiarowego do badania współpracy przekładni stożkowych

42 Projekt i wykonanie małej tokarki CNC

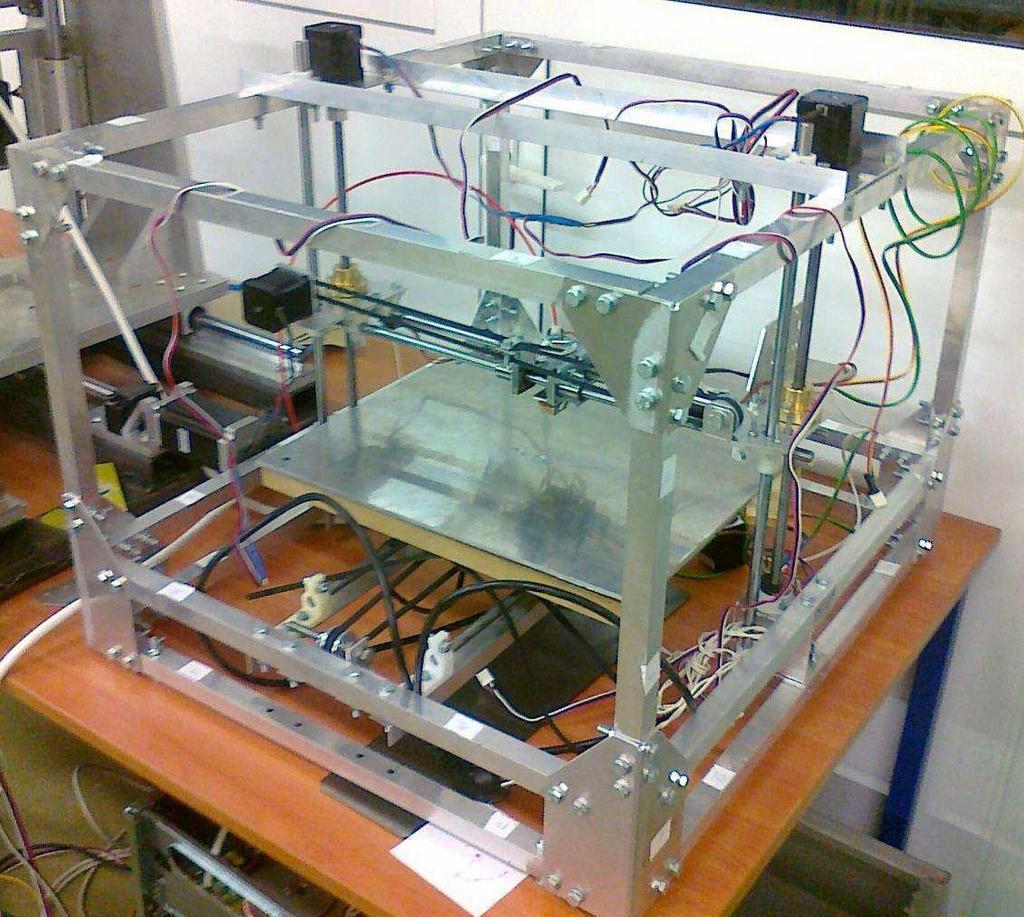

43 Projekt i budowa drukarki 3D stosującej technologię FDM

44 Specjalność WKPI Wspomaganie Komputerowe Prac Inżynierskich Zanim student podejmie decyzje o wyborze danej specjalności niech: sprawdzi opis przedmiotów na stronie: obejrzy przykładowe prace dyplomowe realizowane na danej specjalności w Bibliotece SiMR. porozmawia ze studentami ze starszych lat. Niezdecydowanych zapraszam na konsultacji we środy lub proszę o listy na adres: przemyslaw.sieminski@pw.edu.pl Dziękuję za uwagę. dr inż. Przemysław Siemiński
