Systemy dystrybucji i rozdziału powietrza STRULIK dla lotnisk

Transkrypt

1 Systemy dystrybucji i rozdziału powietrza STRULIK dla lotnisk

2 Wasz partner w projektowaniu, konstruowaniu, modelowaniu i fabrykacji systemów dystrybucji powietrza dla specjalnych zastosowań Strona 2 z 45

3 Nawiewniki dla lotnisk w zależności od systemu dystrybucji i rozdziału powietrza oraz ich miejsca usytuowania Kompendium nawiewników wyporowych Zintegrowane ze ścianą 5, 6 Zintegrowane z cokołami 7, 8 Zintegrowane z kolumnami 9, 10 Czoło nawiewnika jako okładzina kolumny Wolnostojące nawiewniki prostopadłościenne 14, 15 Wolnostojący podest kolumnowy okrągły 16, 17 Nawiewniki podłogowe okrągłe w strefie przejść 18, 19 Nawiewniki podłogowe prostokątne w strefie przejść 20, 21 Liniowe nawiewniki podłogowe Naweiwniki zintegrowane z elementami funkcjonalnymi Strona 3 z 45

4 Nawiewniki dla lotnisk w zależności od systemu dystrybucji i rozdziału powietrza oraz ich miejsca usytuowania Kompendium nawiewników do wentylacji mieszającej do montażu w suficie Regulowany nawiewnik wirowy do montażu na wysokości = 10 m 32 Regulowany nawiewnik wirowy do montażu na wysokości = 4 m 33 Kombinacja nawiewników wirowych ze specjalnym czołem 34 Szczelinowe liniowe nawiewniki do montażu na wysokości = 10 m 35 Kompendium nawiewników do wentylacji mieszającej do montażu w ścianie Specjalne nawiewniki dyszowe Nawiewniki z kombinacją różnych elementów Strona 4 z 45

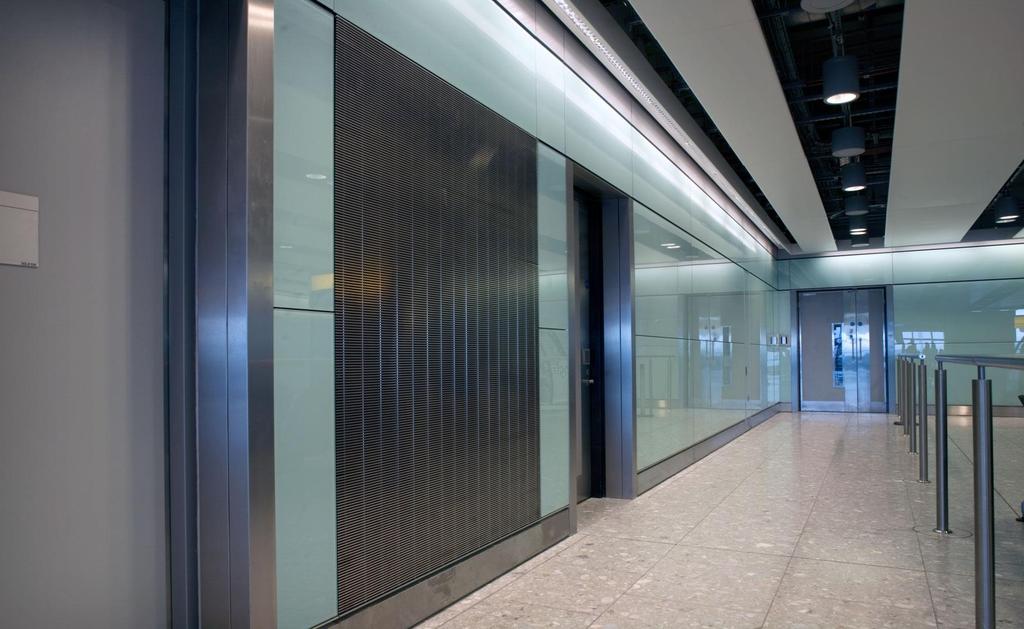

5 nawiewnik w ścianie z kratą czołową LSE Heathrow Airport London, Terminal T5A, Odloty Strona 5 z 45

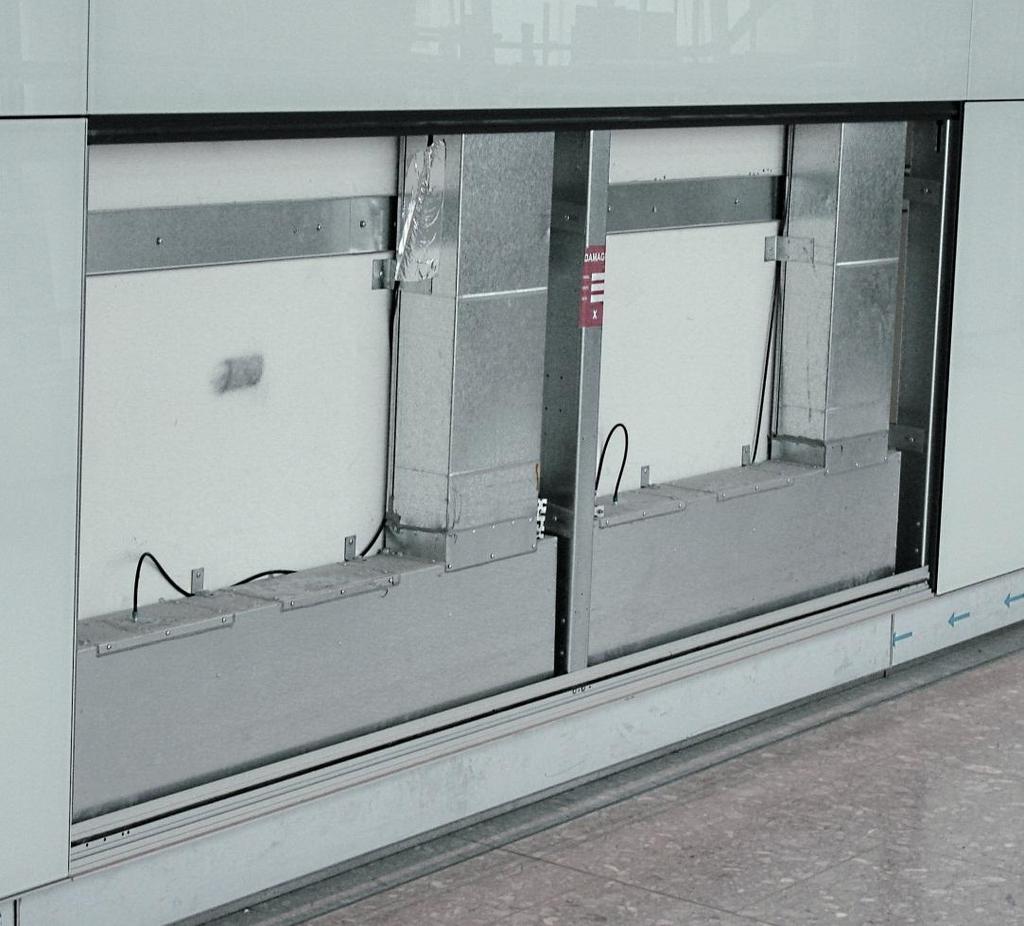

6 Ścienne wyścielenie nawiewnków Heathrow Airport London, Terminal T5A, poziom Przylotów Strona 6 z 45

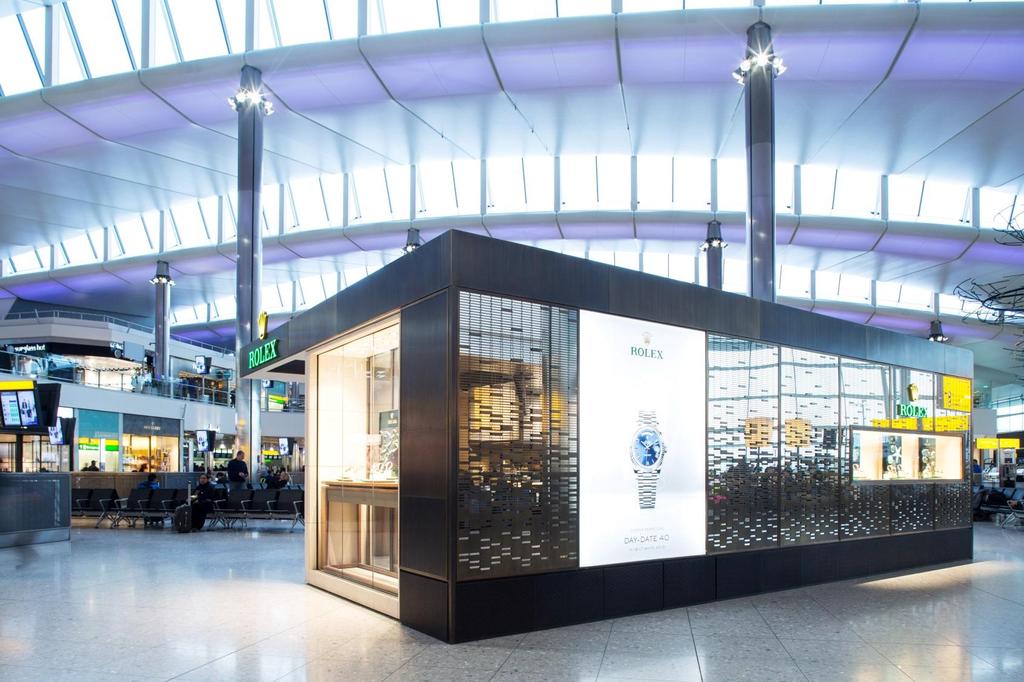

7 Nawiewnik w cokole, w stoisku handlowym Heathrow Airport London, Terminal T2B Strona 7 z 45

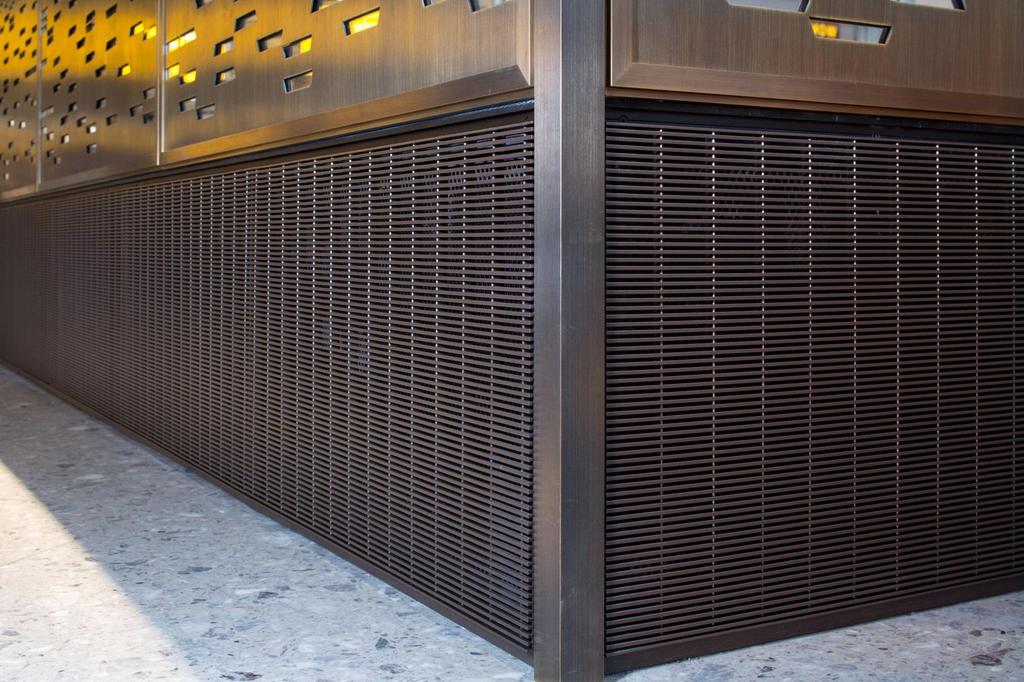

8 Nawiewnik z cokole, z czołem ze stali szlachetnej Heathrow Airport London, Terminal T2B Strona 8 z 45

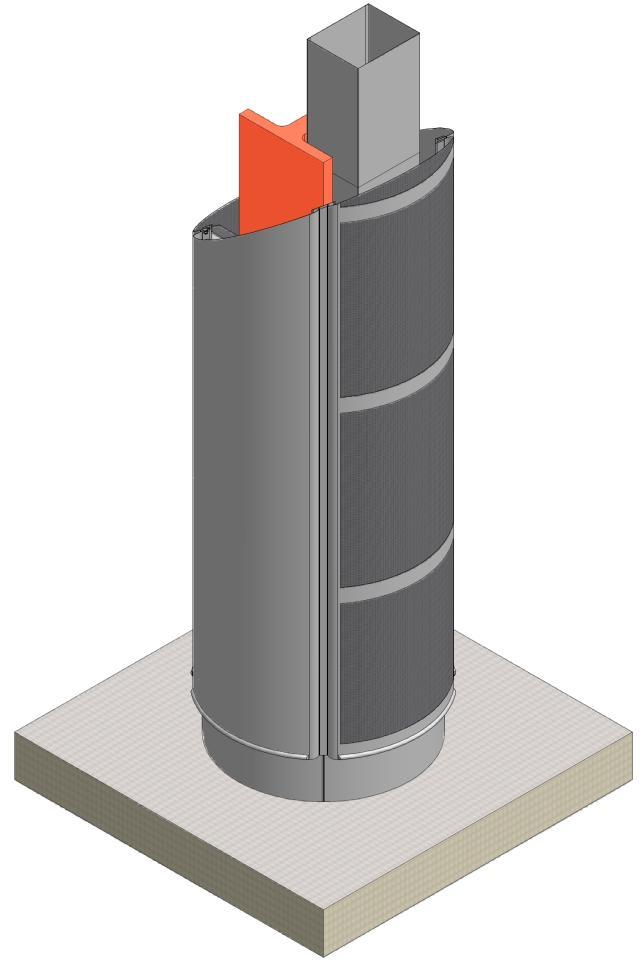

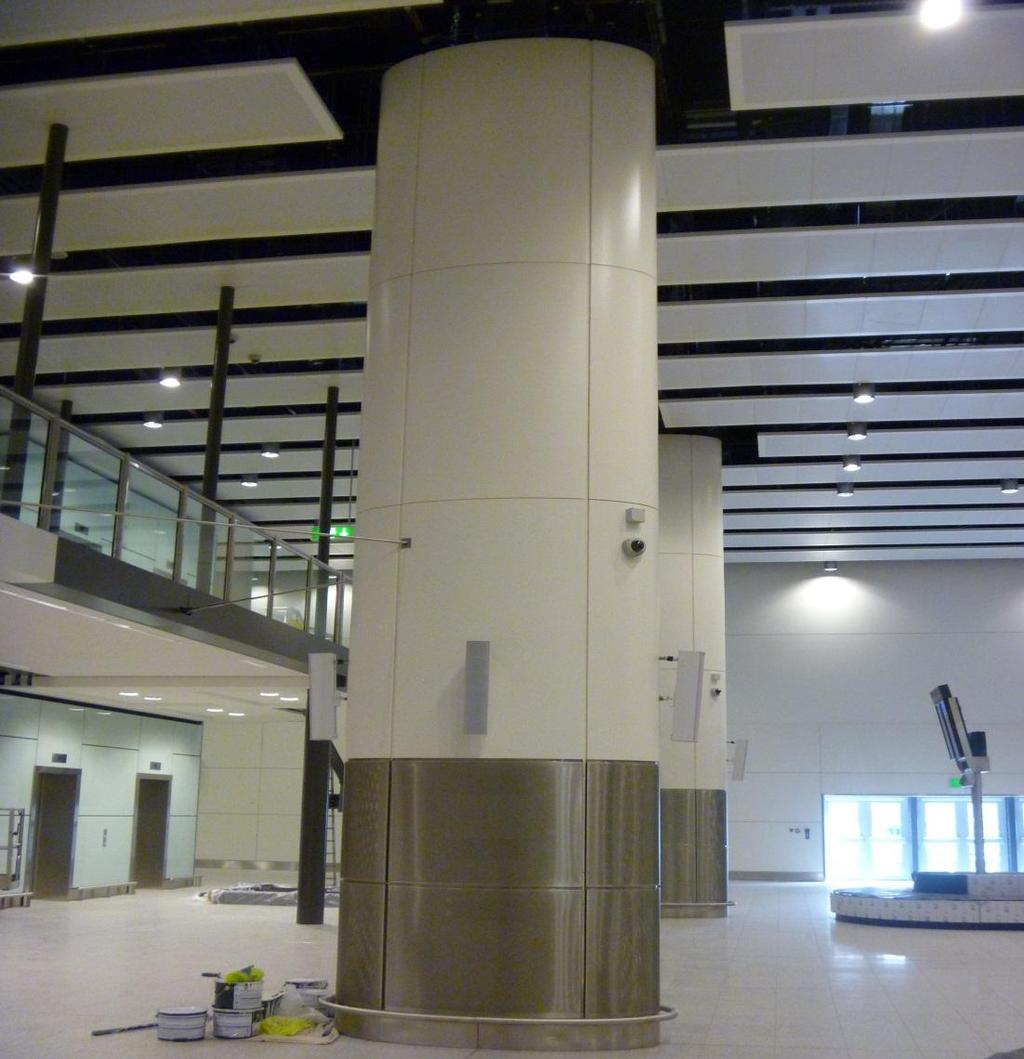

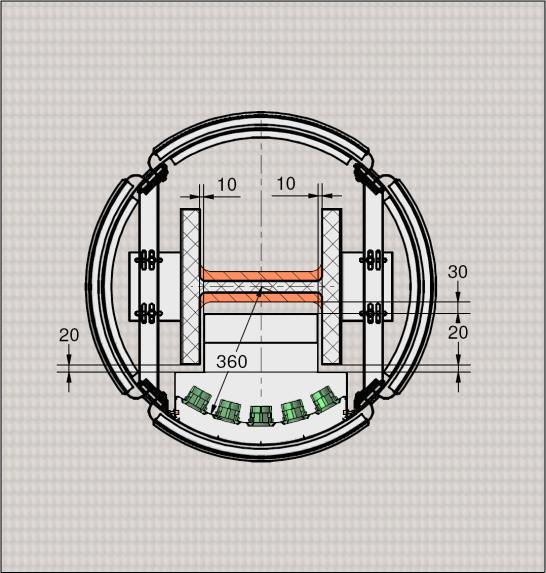

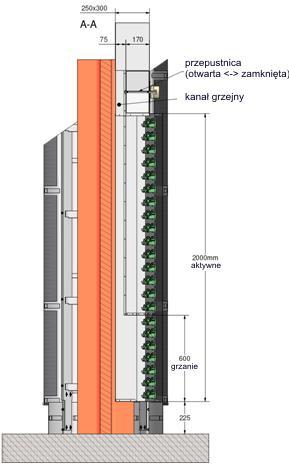

9 Nawiewnik kolumnowy zintegrowany z okładziną kloumny, dostarczone przez innych. Heathrow Airport London, Terminal T5A, Przyloty Strona 9 z 45

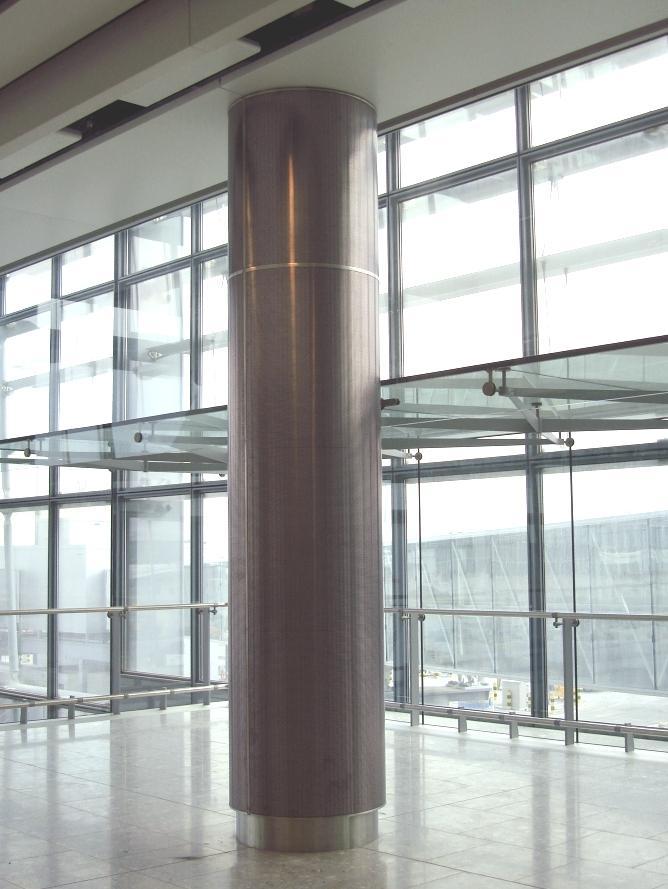

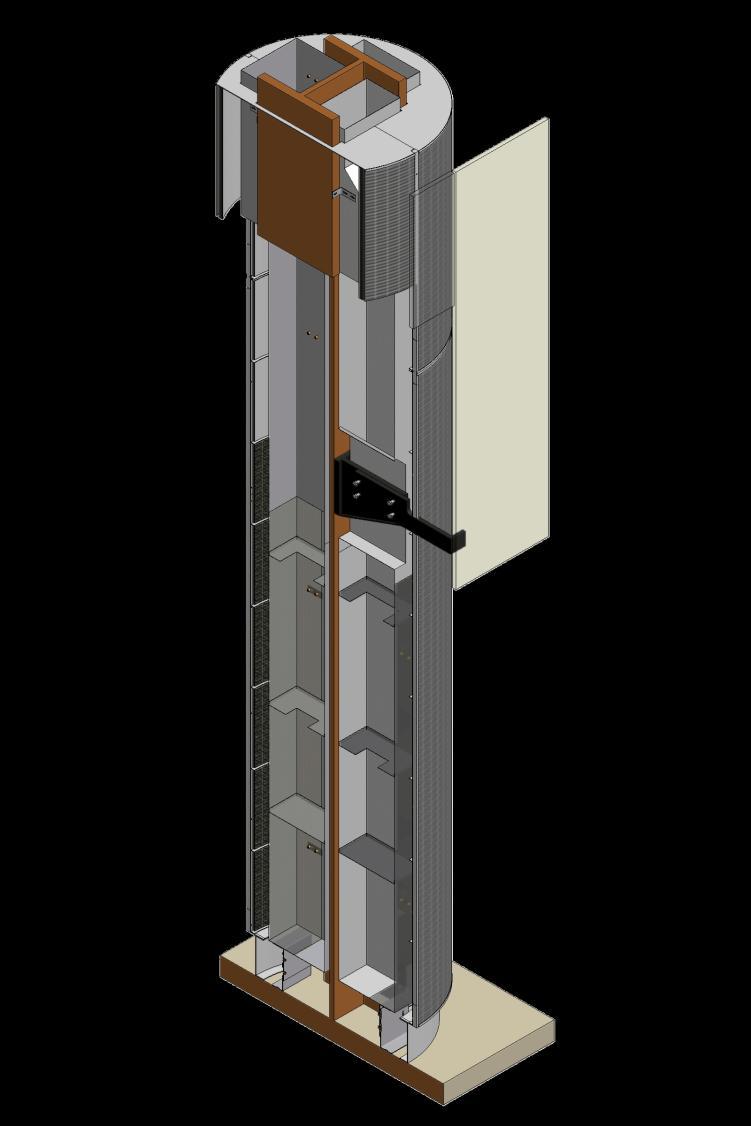

10 Kolumnowy nawiewnik wyporowy z powierzchnią czołową ze stali nierdzewnej, wygląd i funkcja Heathrow Airport London, Terminal T5A, poziom Przylotów Strona 10 z 45

11 Nawiewnik wyporowy w kolumnie eliptycznej, czoło nawiewnika ze stali nierdzewnej czoło nawiewnika (2 x 1 m), wysokość kolumny: 8 m Airport London Gatwick North, hala odbioru bagażu Strona 11 z 45

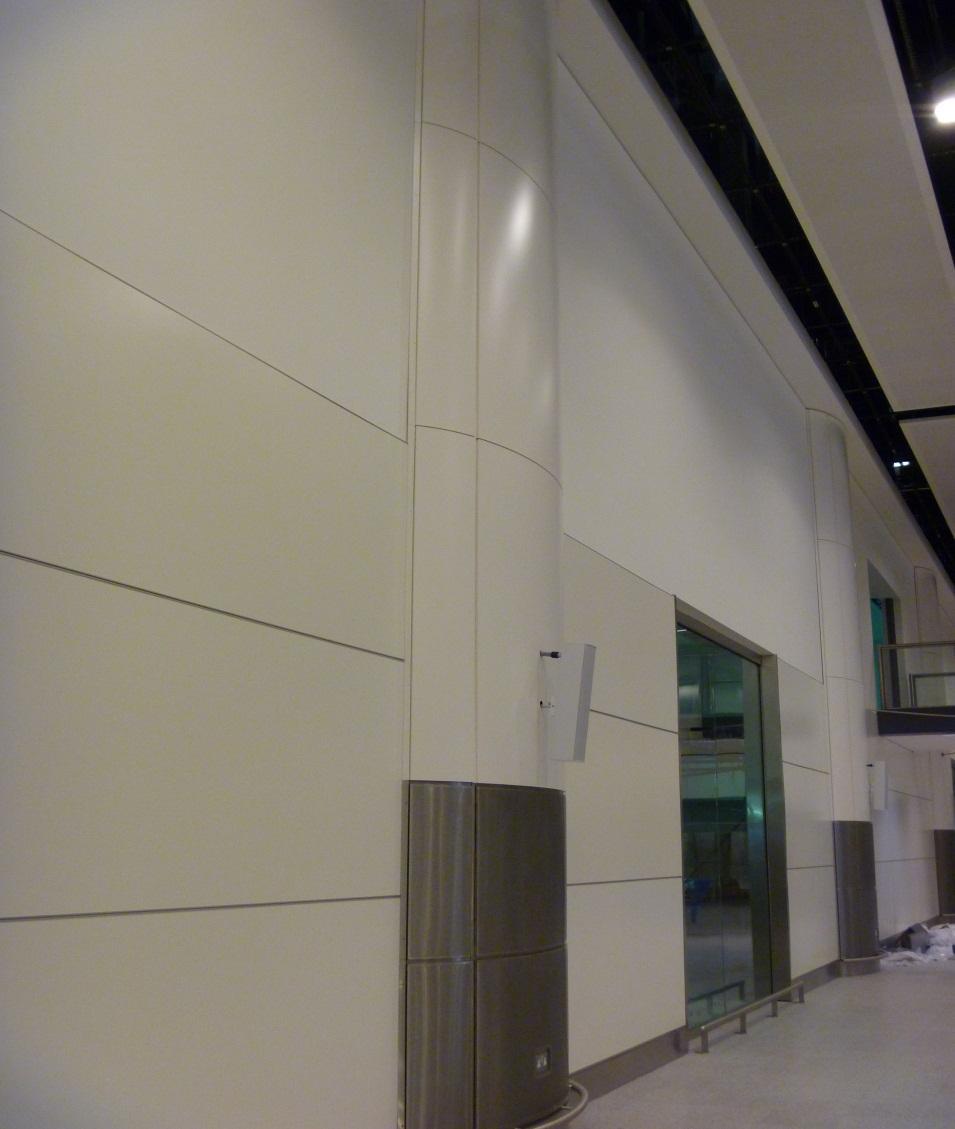

12 Nawiewnik wyporowy w kolumnie eliptycznej, czoło nawiewnika ze stali nierdzewnej, nawiewnik atrapa (2 x 1 m), wysokość: 8 m Airport London Gatwick North, hala odbioru bagażu Strona 12 z 45

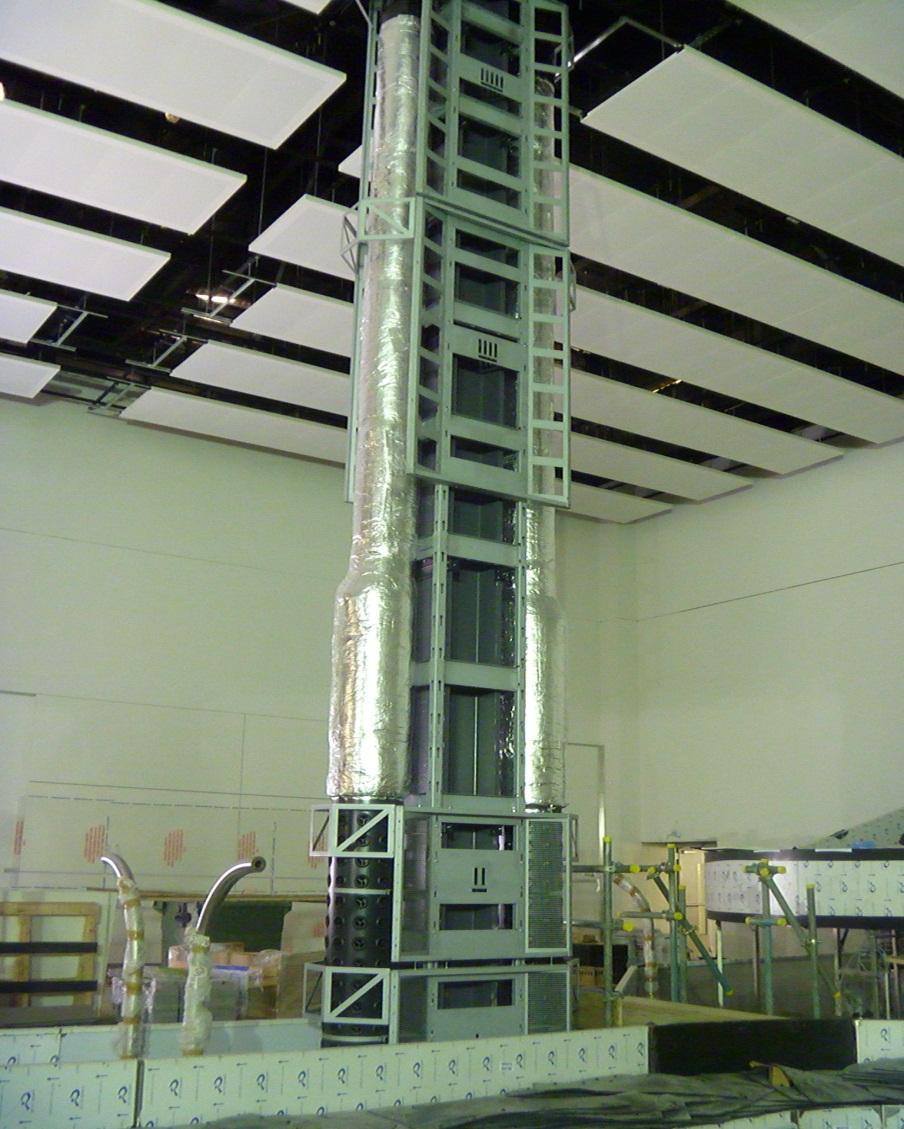

13 Nawiewnik wyporowy w kolumnie eliptycznej, czoło nawiewnika ze stali nierdzewnej (2 x 1 m), wysokość: 8 m, rama bazowa i struktura Airport London Gatwick North, hala odbioru bagażu Strona 13 z 45

14 Wolnostojący prostopadłościenny nawiewnik wyporowy (3 x 1 m), wysokość: 2 m, z kratą czołową ze stali nierdzewnej typu LSE Heathrow Airport London, Terminal T5A, przedpole poczekalni i bramek, Odloty Strona 14 z 45

15 Wolnostojący nawiewnik wyporowy, konstrukcja stalowa, czoło nawiewnika z płyt perforowanych, wzmocnione siatką stalową Rotterdam Airport, Hala Odlotów Strona 15 z 45

16 Wolnostojący nawiewnik wyporowy, kolumna-podest, średnica 550 mm, wysokość: 1,21 m Heathrow Airport London, Terminal T2B, strefa odlotów Strona 16 z 45

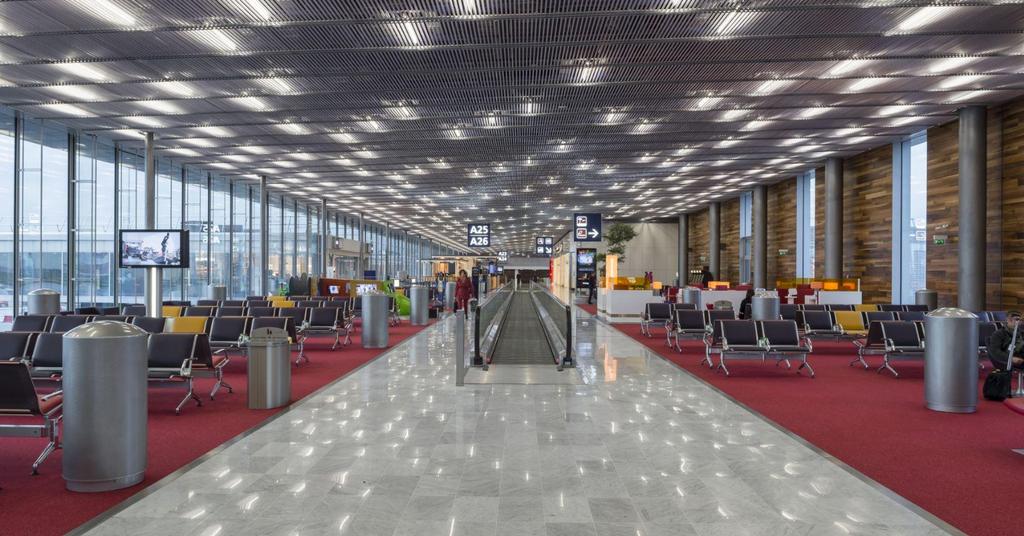

17 Wolnostojący nawiewnik wyporowy, kolumna-podest, średnica 550 mm, wysokość: 1,21 m Airport Paris Orly, South Terminal T2B, East extension, strefa poczekalni Strona 17 z 45

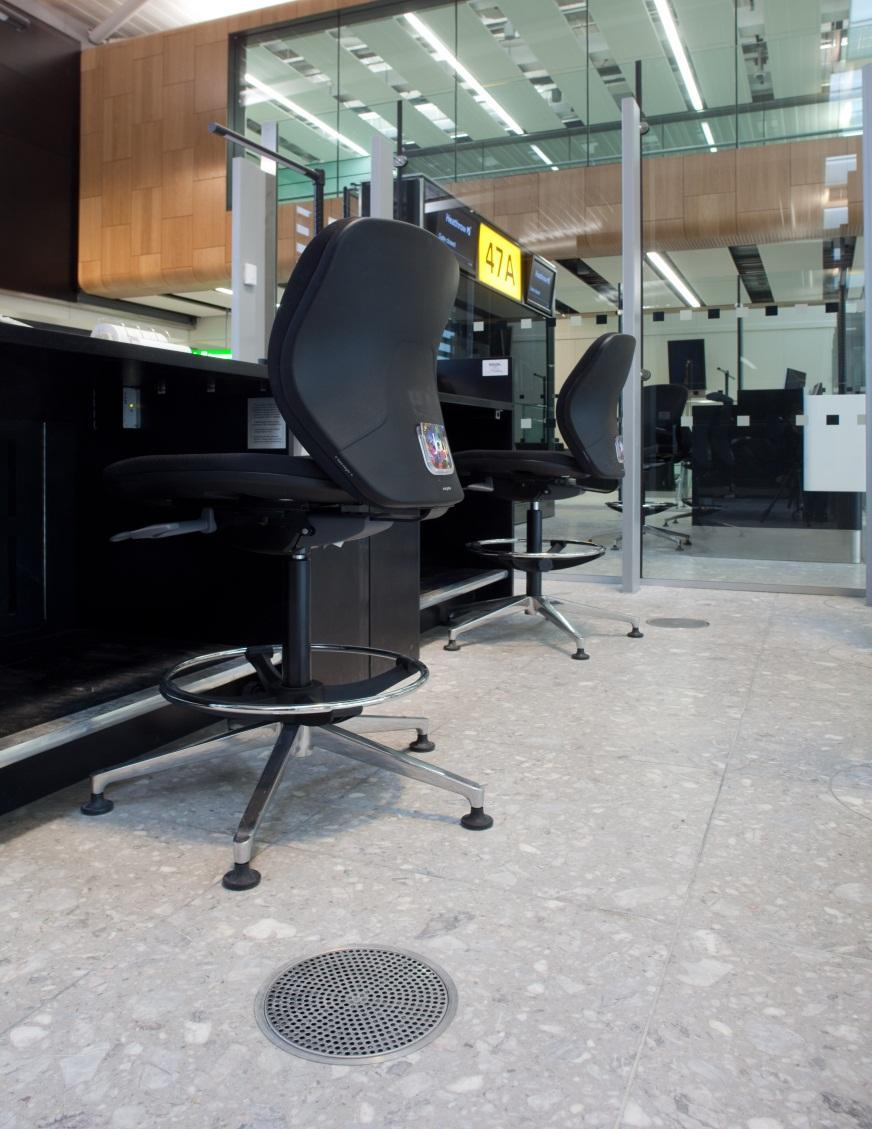

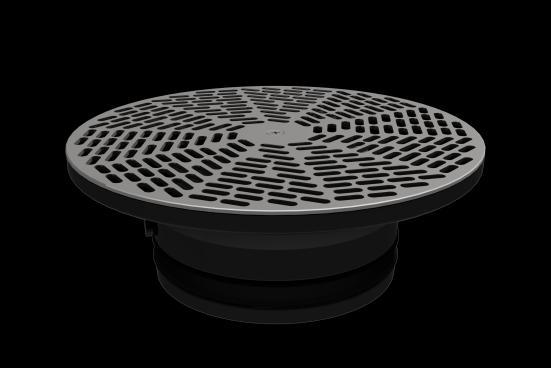

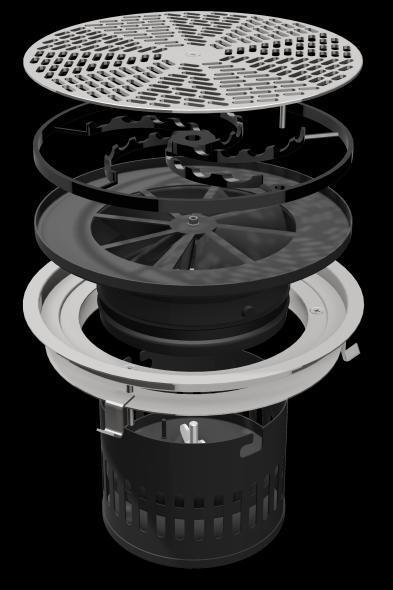

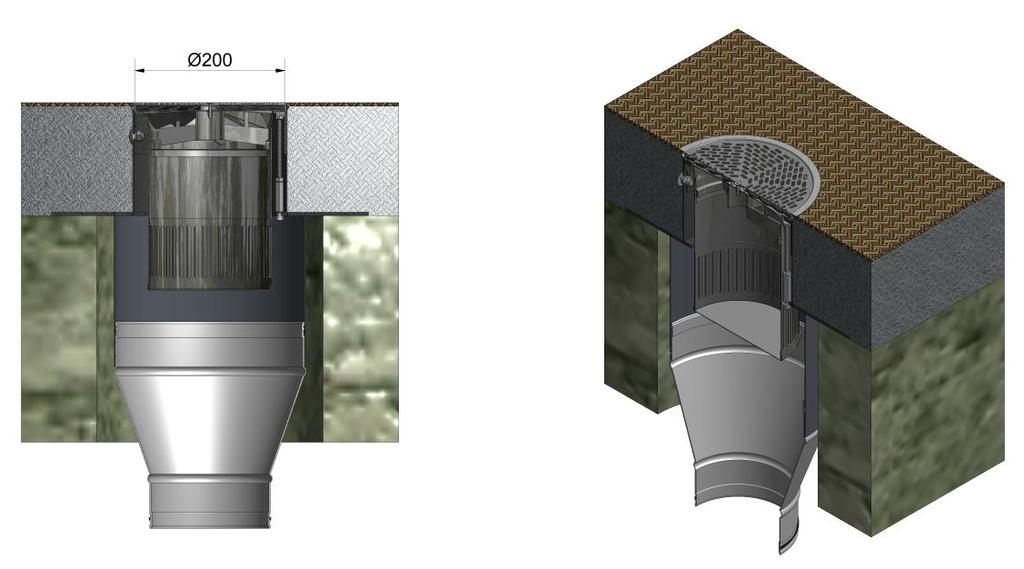

18 Nawiewnik podłogowy okrągły o średnicy Ø 200 mm za kontuarami obsługi Heathrow Airport London, Terminal T2B, strefa odlotów Strona 18 z 45

19 Okrągły nawiewnik podłogowy, czoło ze stali nierdzewnej 2 mm perforowane, klasa konstrukcyjna, obciążenia ciężkie Muscat International Airport, Sultanate of Oman Strona 19 z 45

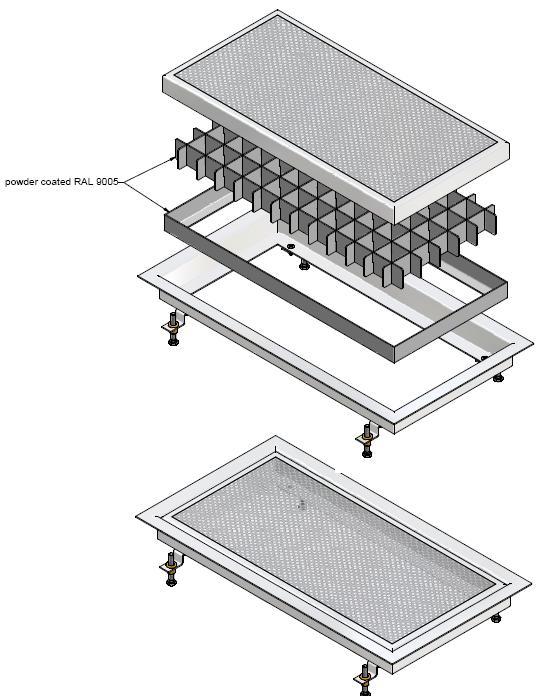

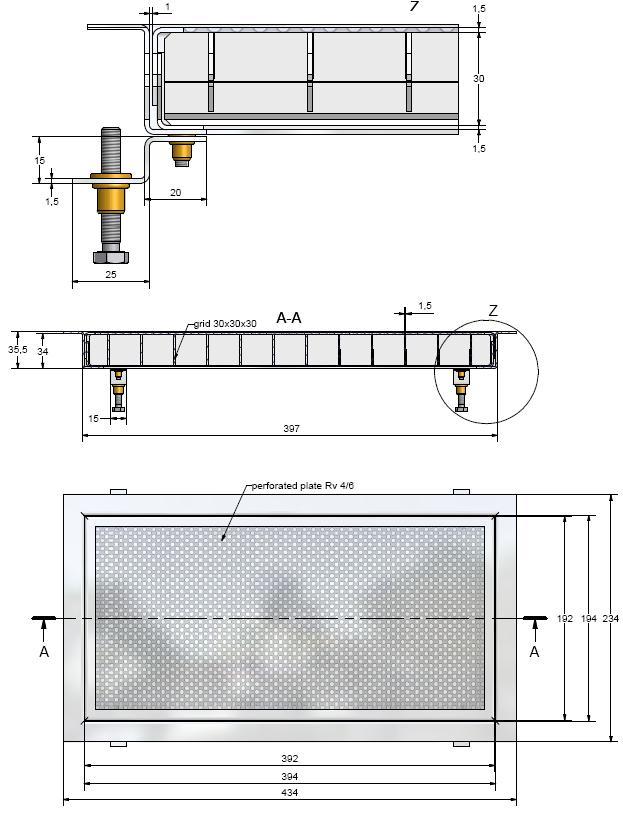

20 Prostokątny nawiewnik podłogowy, czołowa perforowana płyta ze stali nierdzewnej wzmocniona siatką stalową Heathrow Airport London, Terminal T5A, strefa kontroli Strona 20 z 45

21 Prostokątny nawiewnik podłogowy, czoło ze stali nierdzewnej 2 mm perforowane, wzmocnione siatką stalową Muscat International Airport, Sultanate of Oman Strona 21 z 45

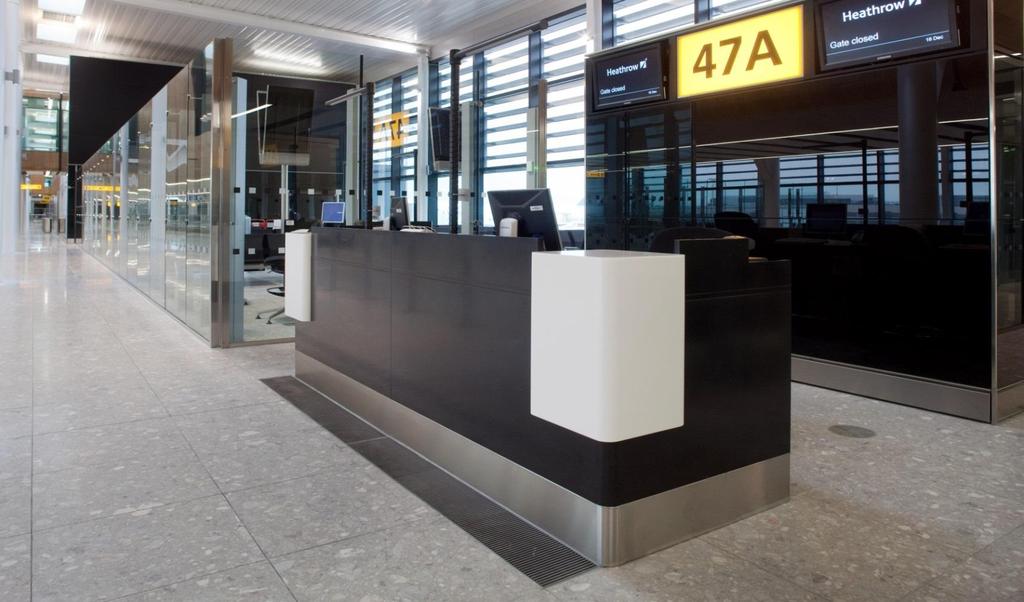

22 Liniowy nawiewnik podłogowe przed kontuarem. Czoło nawiewnika ze stalo nierdzewnej LSE, szerokość: 200 mm Heathrow Airport London, Terminal T2B, strefa odlotów Strona 22 z 45

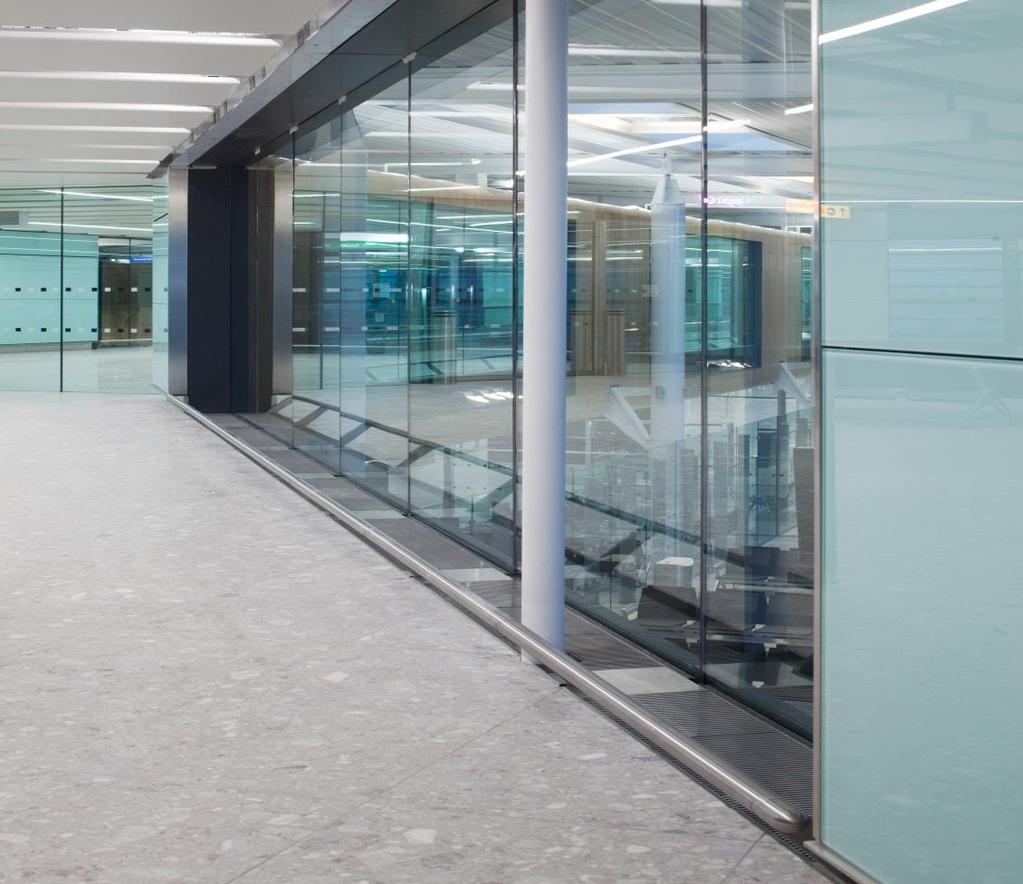

23 Liniowy nawiewnik podłogowy przed fasadą szklaną. Czoło nawiewnika ze stali nierdzewnej LSE, szerokość: 250 mm Heathrow Airport London, Terminal T2B, strefa odlotów Strona 23 z 45

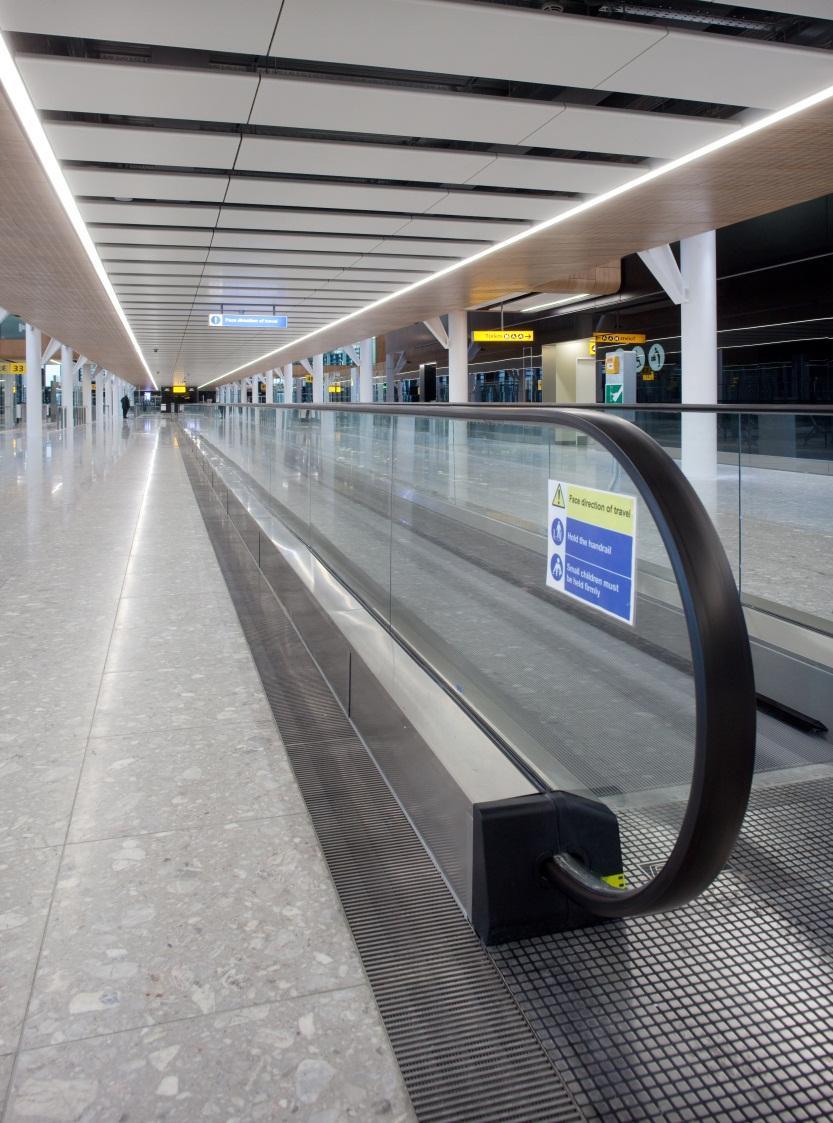

24 Liniowy nawiewnik podłogowy wzdłuż ruchomego chodnika, czoło ze stali nierdzewnej, materiał LSE, szerokość: 200 mm Heathrow Airport London, Terminal T2B, strefa odlotów Strona 24 z 45

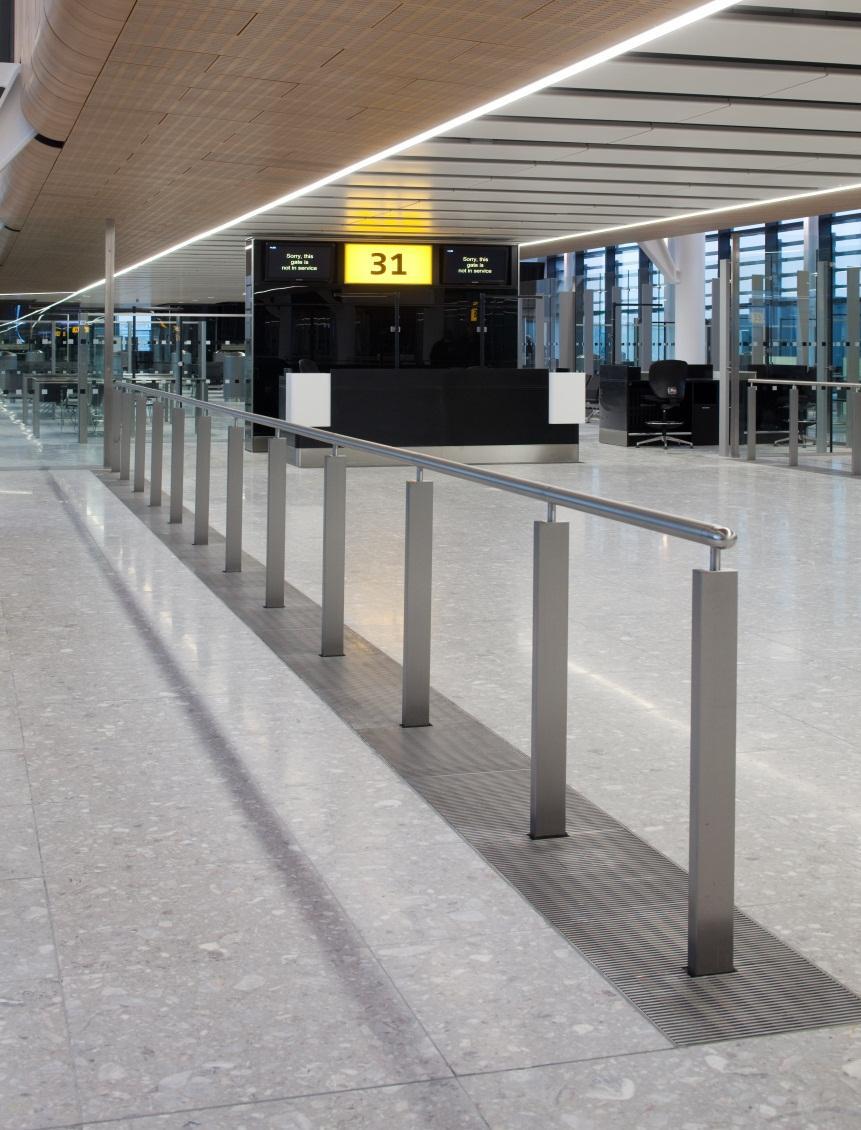

25 Liniowy nawiewnik podłogowy pod balustradą, czoło ze stali nierdzewnej, materiał LSE, szerokość : 400 mm Heathrow Airport London, Terminal T2B, strefa odlotów Strona 25 z 45

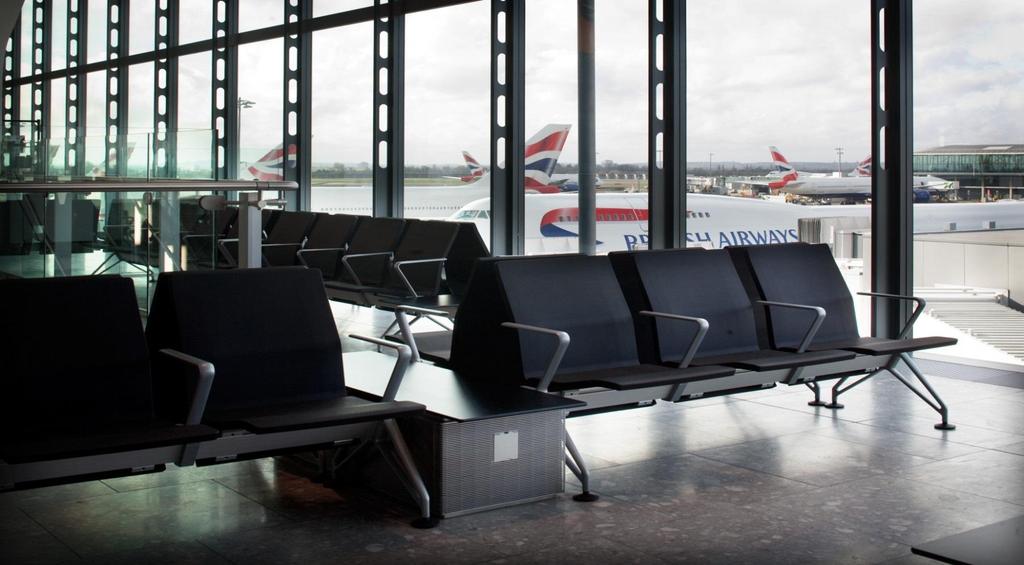

26 Nawiewnik w stoliku kawowym ze zintegrowanymi gniazdkami elektrycznymi. Czoło nawiewnika ze stali nierdzewnej LSE Heathrow Airport London, Terminal T5C, strefa odlotów Strona 26 z 45

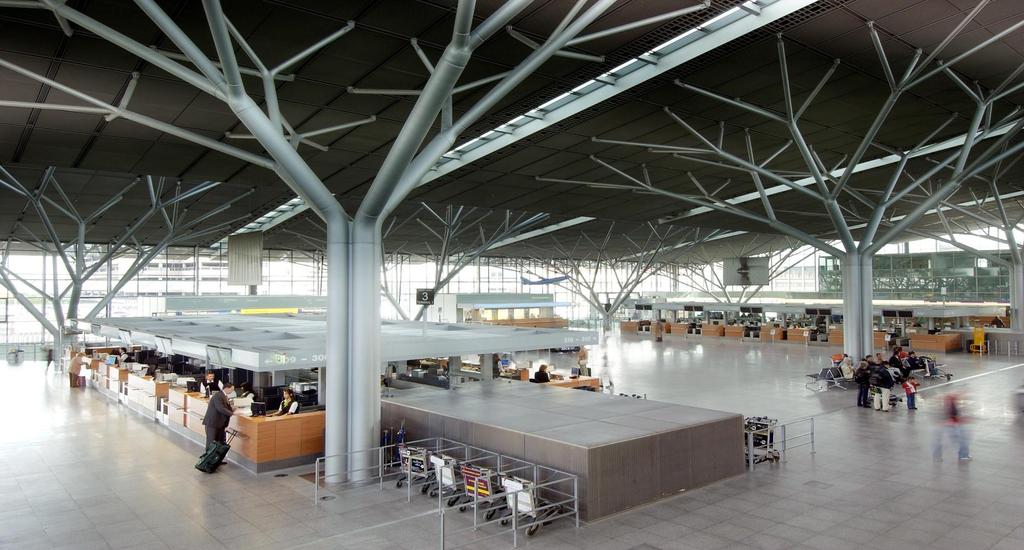

27 Nawiewnik wyporowy zintegrowany ze stacją nadawania bagażu. Całe czoło nawiewnika ze stali nierdzewnej LSE Stuttgart Airport, Terminal 3, hala odlotów Strona 27 z 45

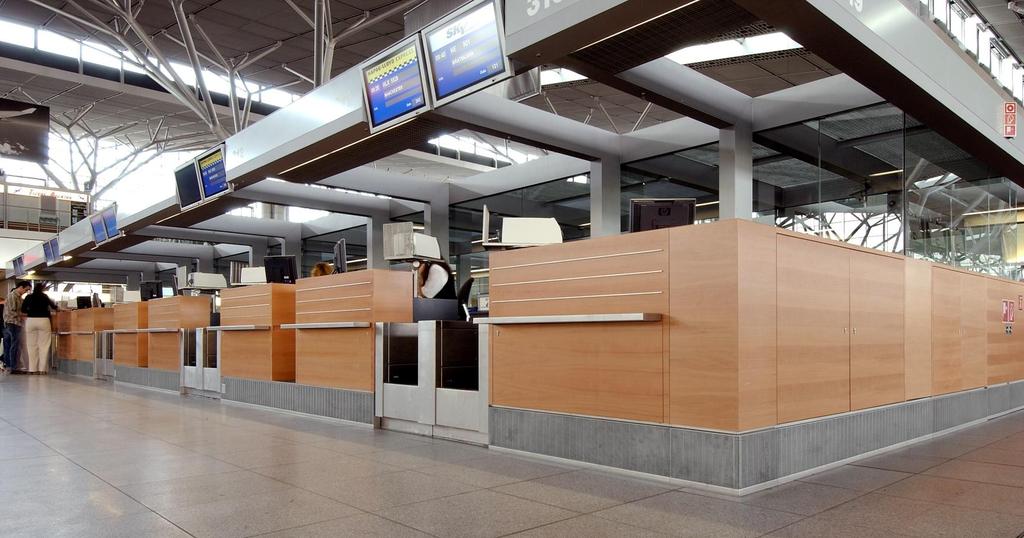

28 Nawiewnik wyporowy w cokole zintegrowany z kontuarem. Wysokość aktywa czoła nawiewnika 257 mm, materiał stal nierdzewna LSE Stuttgart Airport, Terminal 3, hala odlotów Strona 28 z 45

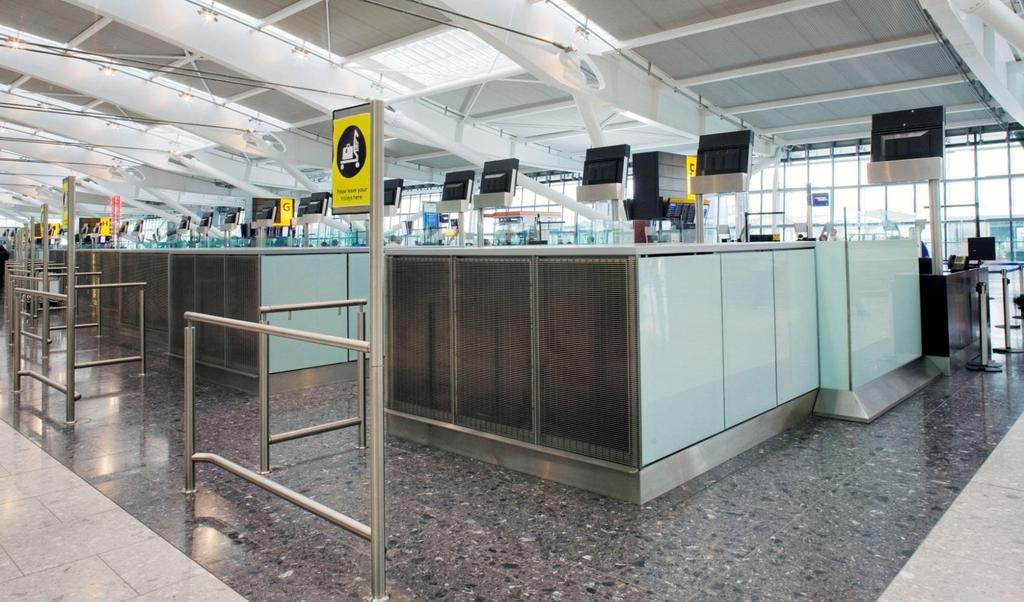

29 Nawiewnik wyporowy na tylnej stronie samoobsługowej stacji nadawania bagażu, materiał stal nierdzewna LSE Heathrow Airport London, Terminal T5A, strefa odlotów Strona 29 z 45

30 Nawiewnik wyporowy zamontowany pod ruchomymi schodami, czoło nawiewnika ze stali nierdzewnej LSE Heathrow Airport London, Terminal T5A, poczekalnia przed odlotem Strona 30 z 45

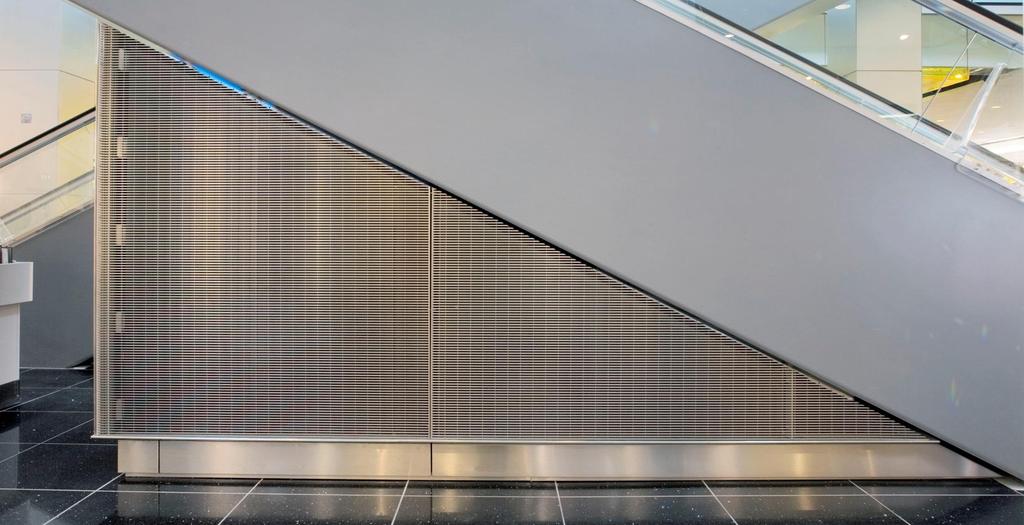

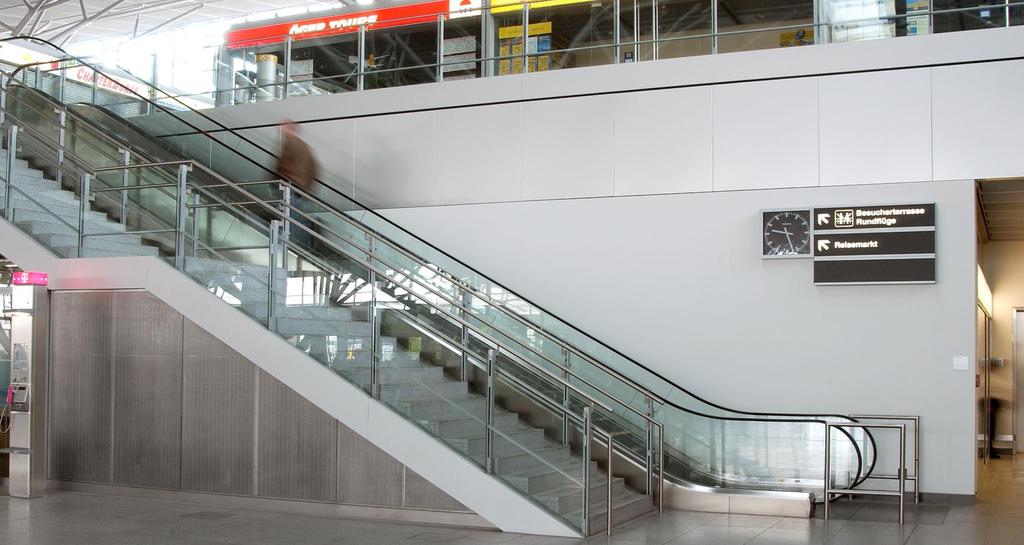

31 Nawiewnik wyporowy zamontowany pod ruchomymi schodami, czoło nawiewnika ze stali nierdzewnej LSE Stuttgart Airport, Terminal 3, strefa odlotów Strona 31 z 45

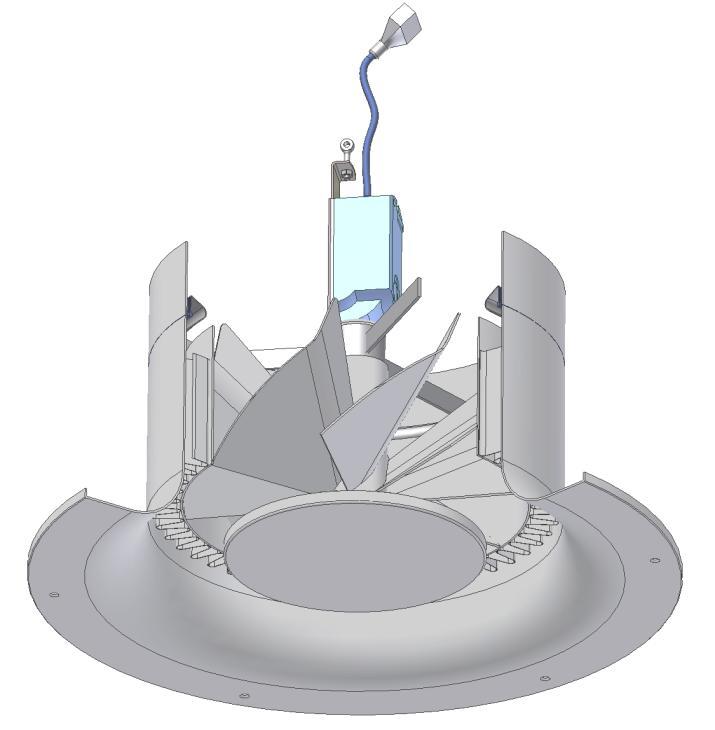

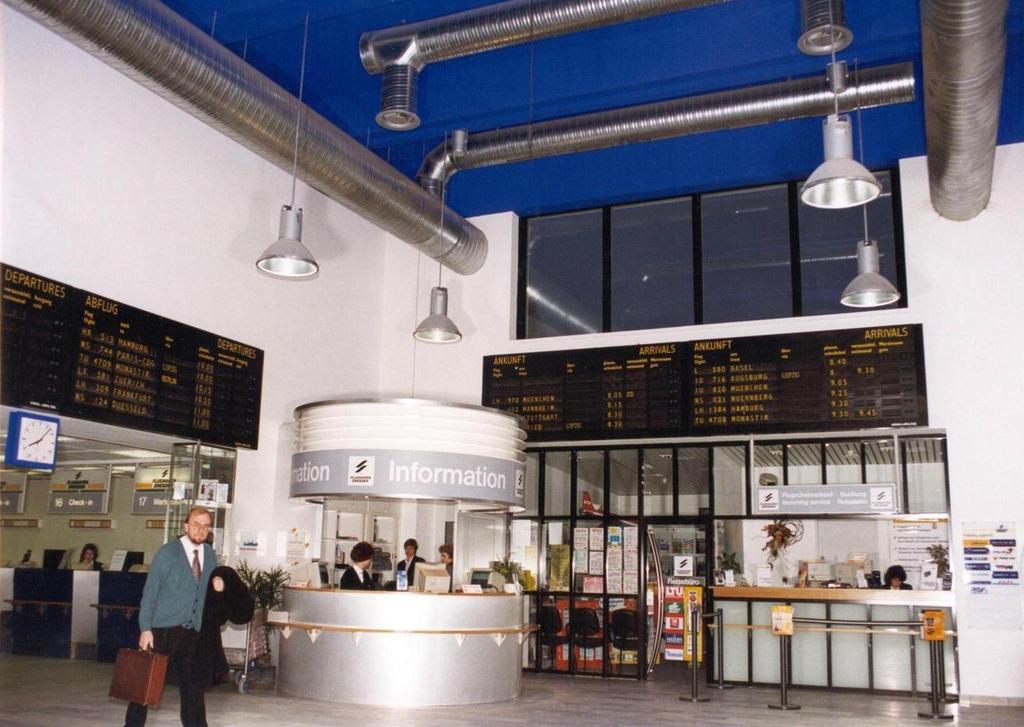

32 Zmienny nawiewnik wirowy VD DN 400 dla montażu od 3 do 10 m wysokości. Regulowany ręcznie, poprzez siłownik samoczynny lub siłownik elektryczny Airport Dresden, strefa przylotów Strona 32 z 45

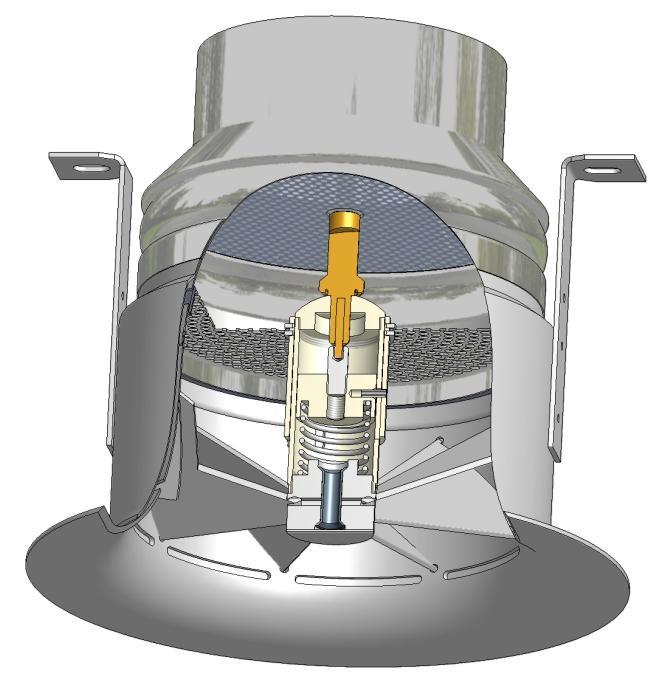

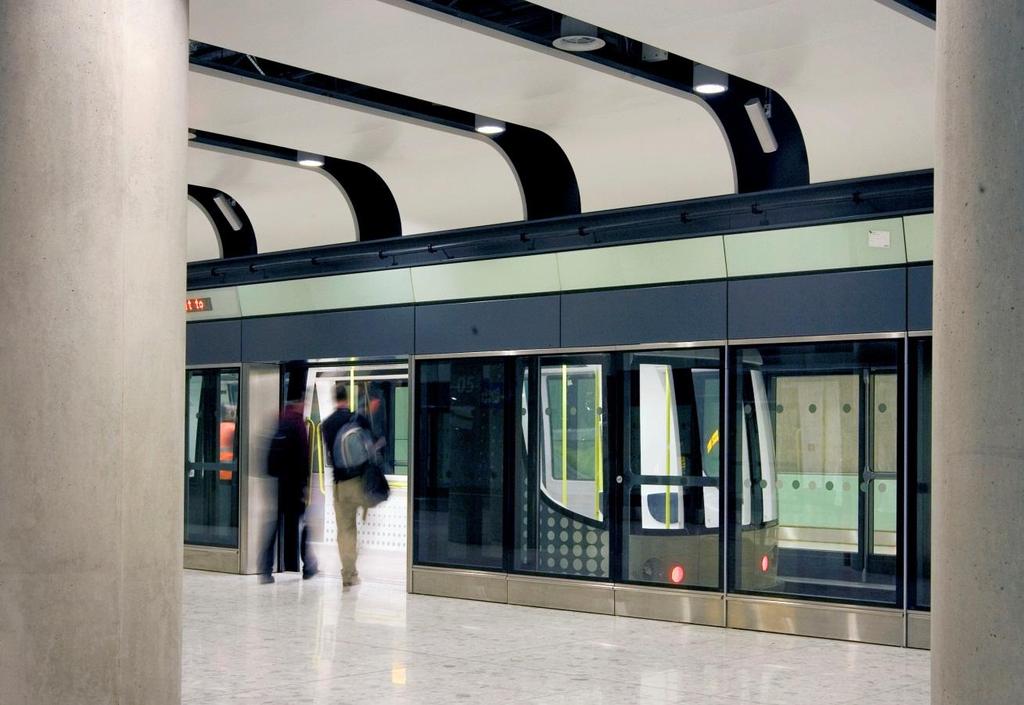

33 Zmienny nawiewnik wirowy HK DN 200 dla trybu grzania i chłodzenia. Montaż na wysokości 2,5 do 5 m. Regulowany ręcznie, samoczynnie lub siłownikiem. Heathrow Airport London,Terminal 5, peron metra Strona 33 z 45

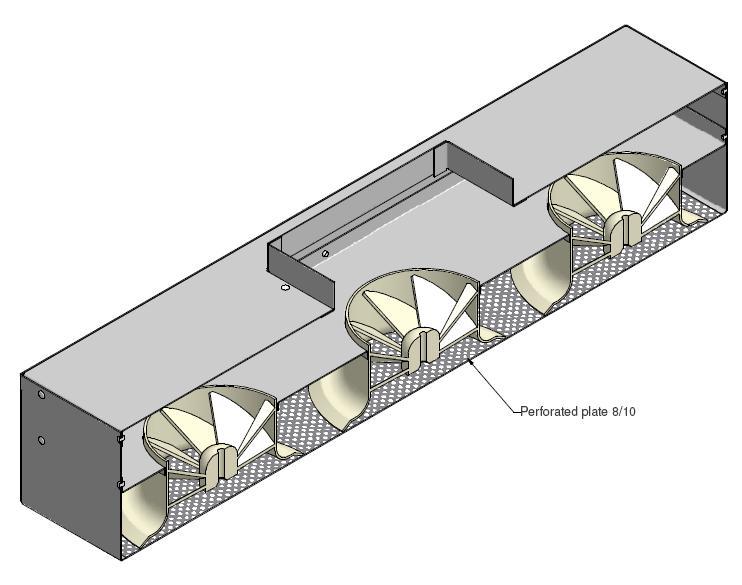

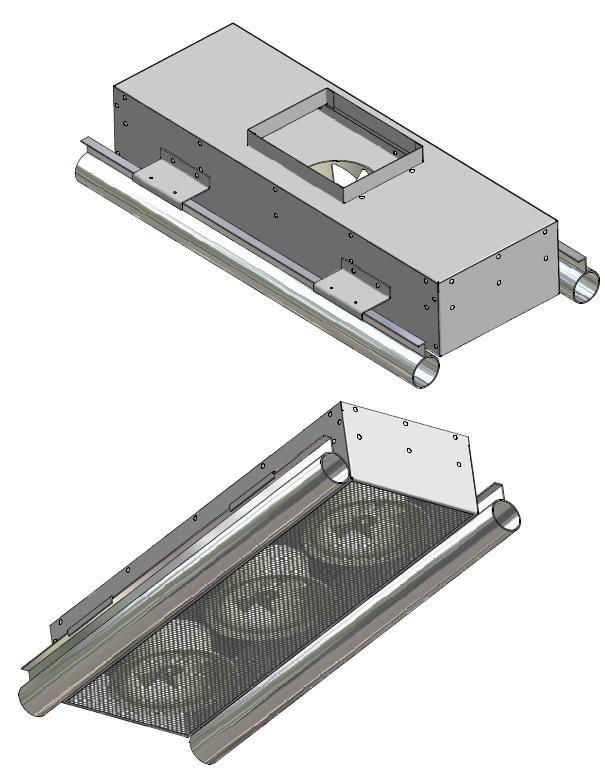

34 Liniowy multi-wirowy nawiewnik sufitowy z perforowaną płytą czołową. Nawiewnik montowany na profilach rurowych o średnicy Ø 50 mm Heathrow Airport London, Terminal 5, TTS-system, chodniki i strefa przejść Strona 34 z 45

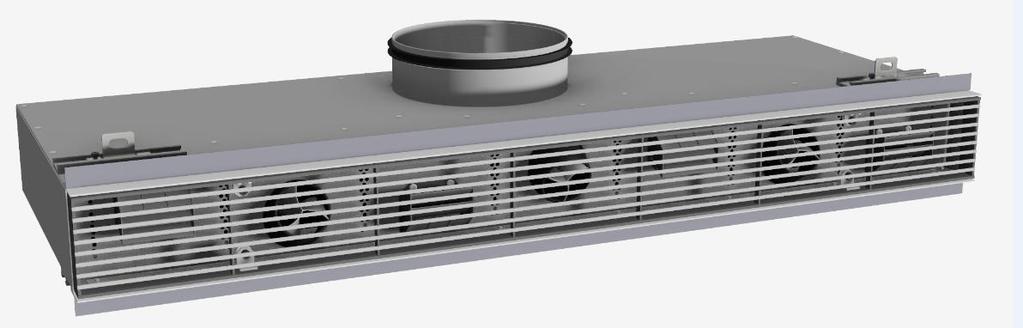

35 Liniowy nawiewnik sufitowe do montażu na wysokości 11 m VIP Lounge Muscat International Airport, Sultanate of Oman Strona 35 z 45

36 Gumowe dysze regulowane, DN 70, wpuszczone i zamontowane w konstrukcji z profilu aluminiowego Heathrow Airport London, Terminal 5A, obszar kontroli bezpieczeństwa Strona 36 z 45

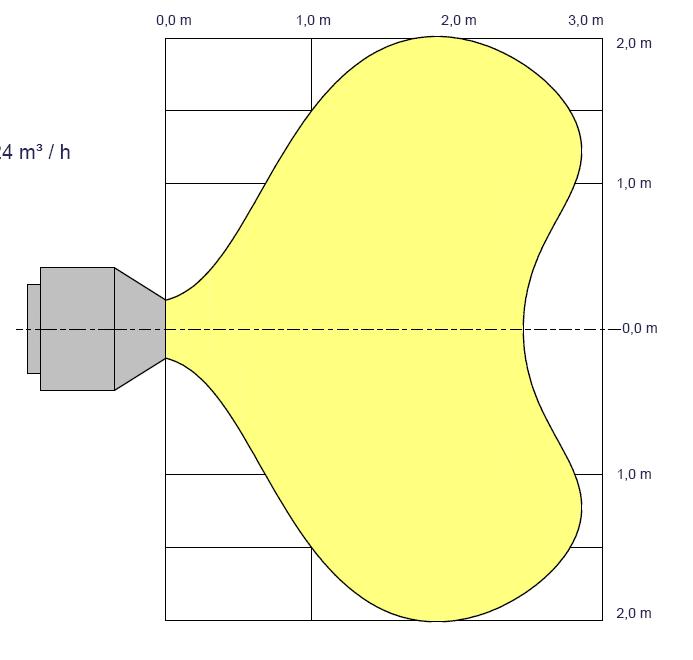

37 Dysza nawiewna zintegrowana z dyszą wirową dla szerokiej poziomej strugi Heathrow Airport London, Terminal 5A, TTS- system, obszar peronów Strona 37 z 45

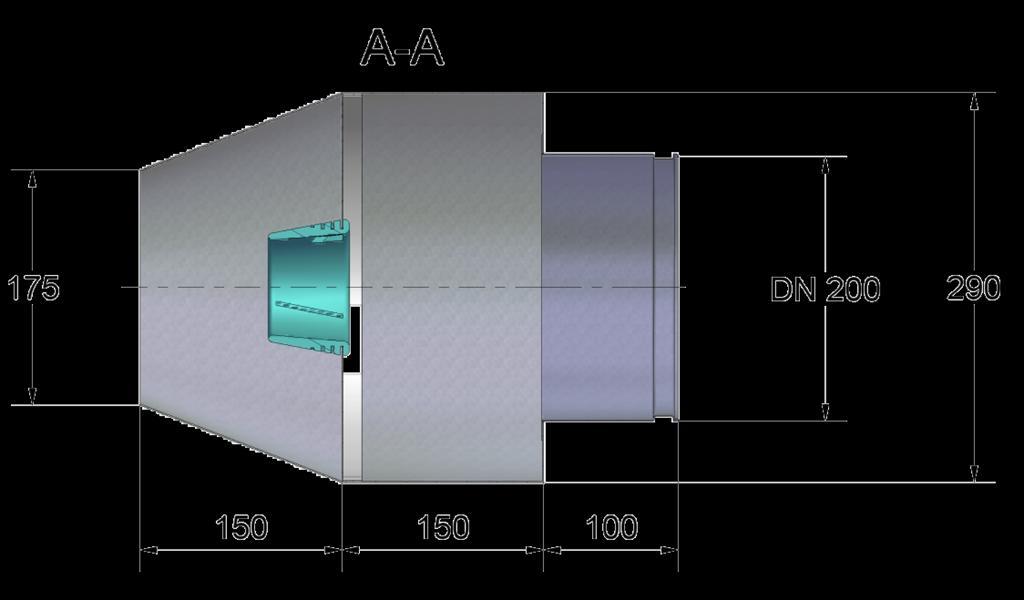

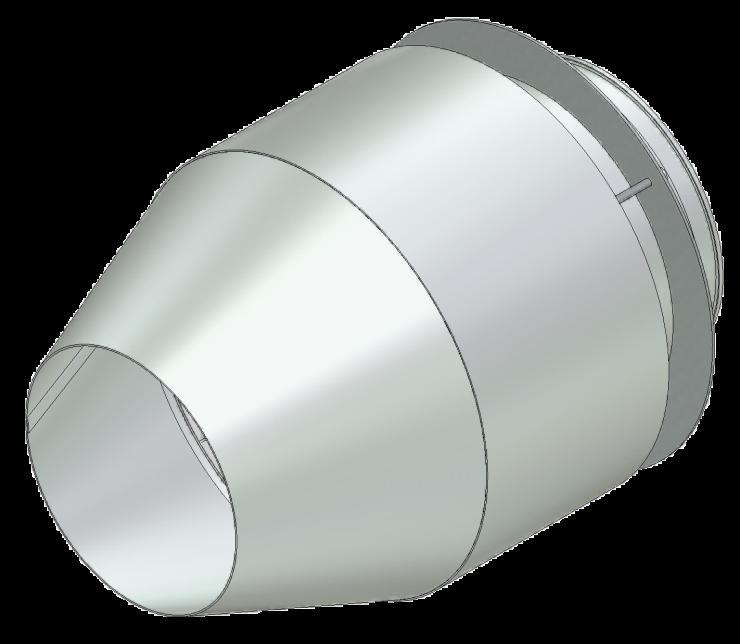

38 Dysza nawiewna integrowana z regulowaną dyszą gumowąi z sekcją wyporową dla wydłużenia zasięgu strugi powietrza Heathrow Airport London, Terminal 5A, TTS- system, obszar peronów Strona 38 z 45

39 Multi-dyszowy nawiewnik z sekcją wyporową montowany na wysokości 4 m na północnej i południowej fasadzie Heathrow Airport London, Terminal 5A Strona 39 z 45

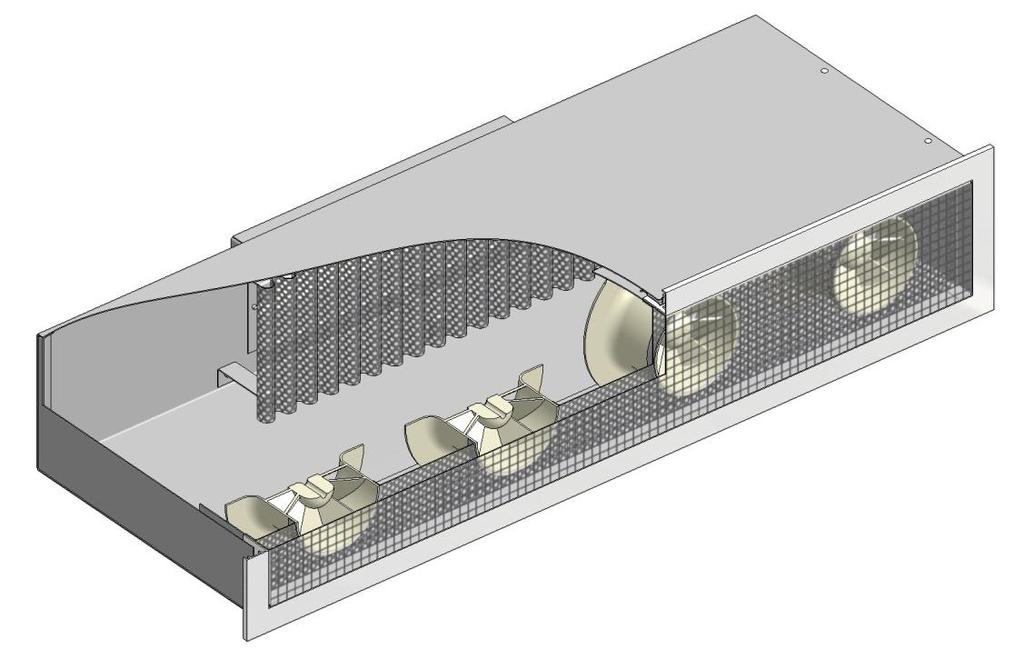

40 Multi-wirowy nawiewnik z sekcją wyporowąi specjalnym czołem perforowanym, chłodzenie do 10 K, grzanie do 6 K Heathrow Airport London, Terminal 5A, poczekalnie bramek Strona 40 z 45

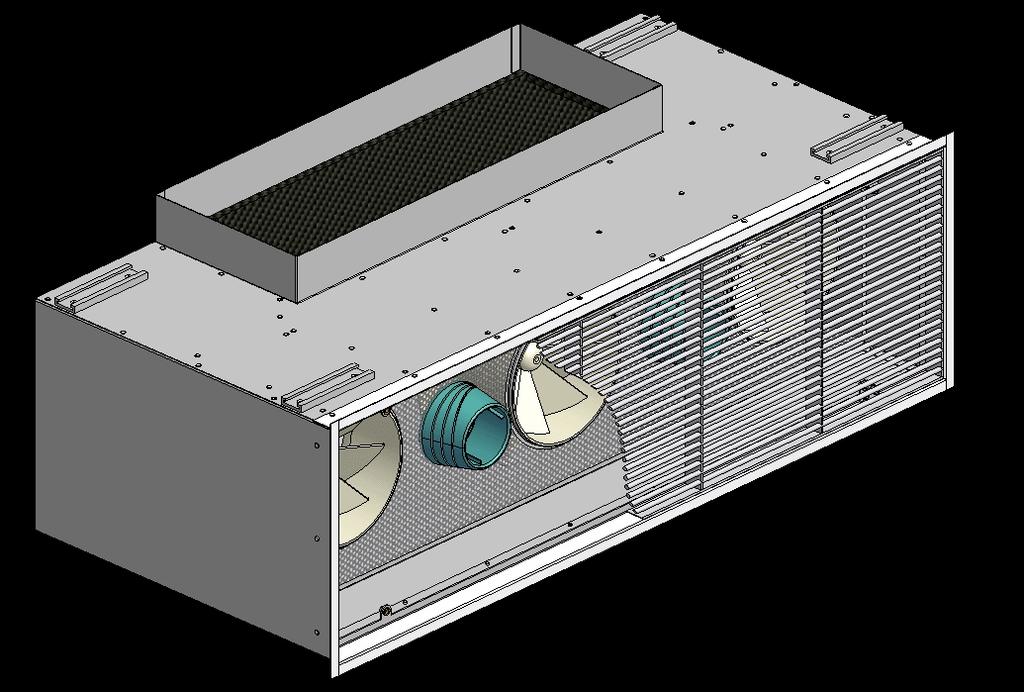

41 Liniowy nawiewnik ścienny do grzania i chłodzenia ze sintegrowaną kratą czołową. Aktywne czoło nawiewnika z dyszami i z dyszami wirowymi oraz z sekcją wyporową. Turkmenbasi Airport, hala odlotów Strona 41 z 45

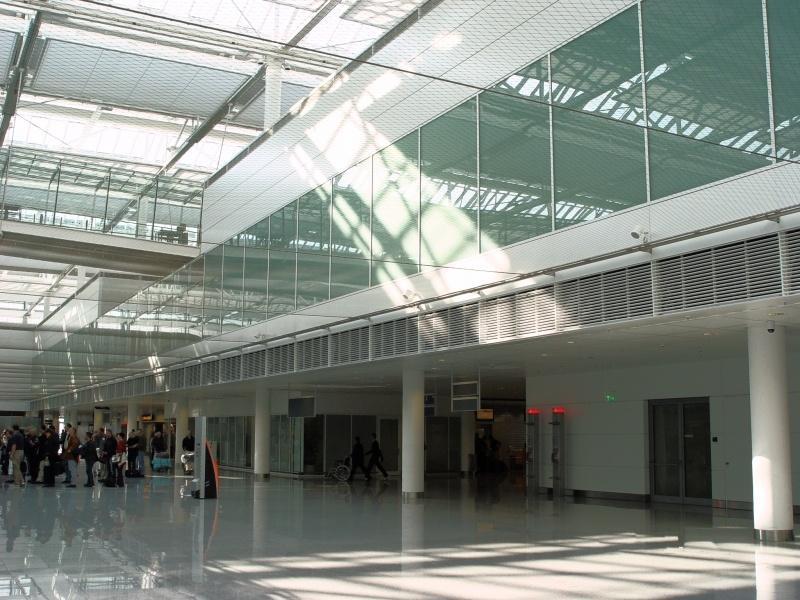

42 Nawiewnik ścienny do grzania i chłodzenia do 10 K z kratą czołową, dostarczoną przez wykonawcę kontraktu. Nawiewnik z dyszami i dyszami wirowymi DS. Munich Airport, Terminal 2, obszar kontroli bezpieczeństwa Strona 42 z 45

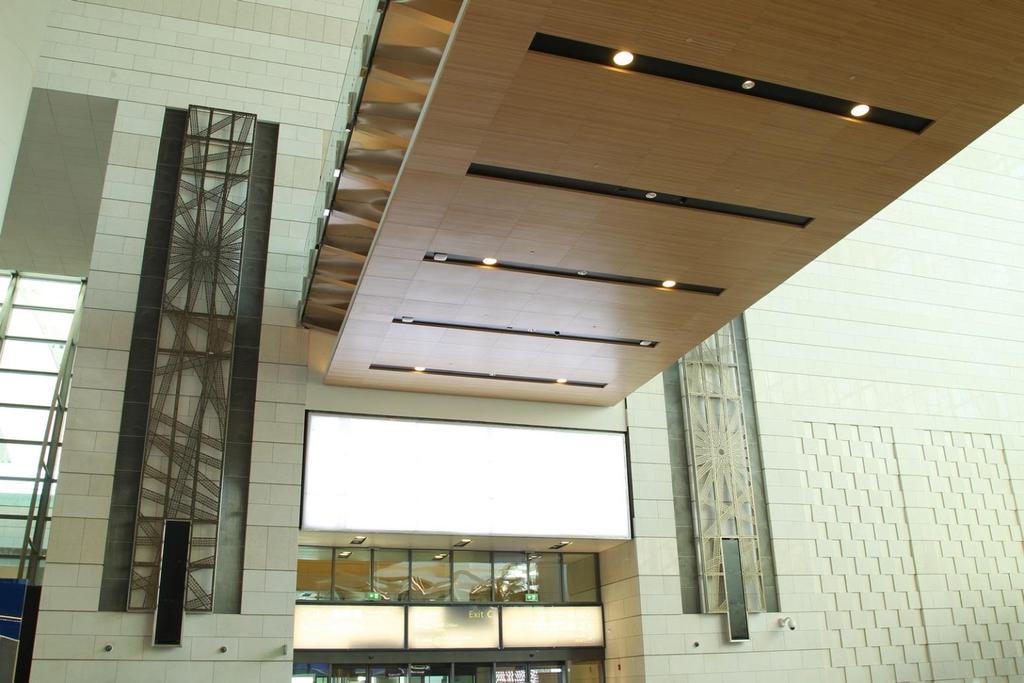

43 Nawiewnik ścienny 8000 x 600 mm z dyszami, sekcją wyporową i designerską kratą czołową. International Airport Muscat, Sultanate of Oman, hala przylotów Strona 43 z 45

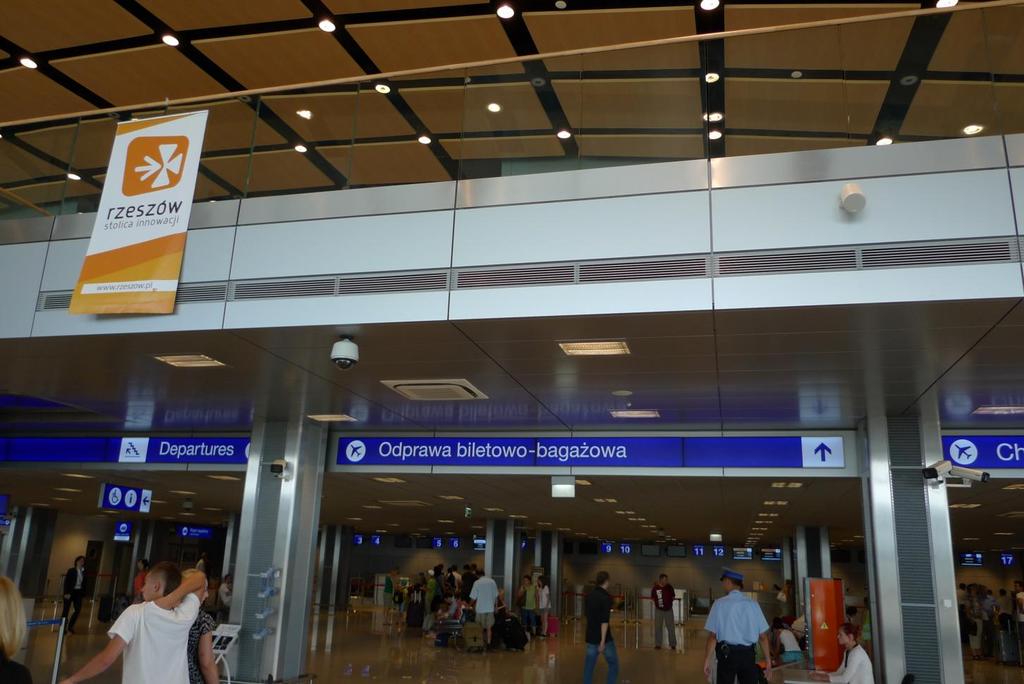

44 Nawiewnik ścienny z dyszami, sekcją wyporową i kratą czołową. Airport Resovia, Poland, hala odlotów Strona 44 z 45

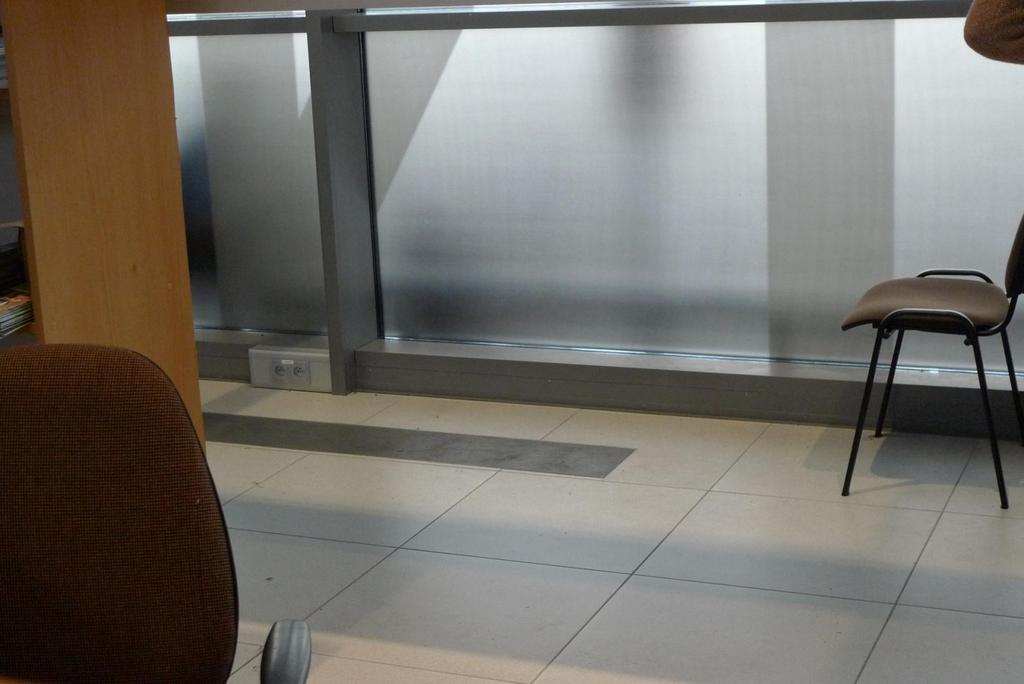

45 Liniowy nawiewnik podłogowy, krata czołowa ze stali nierdzewnej LSE. Airport Resovia, Poland, kantor obsługi pasażerów Strona 45 z 45
