1 Rozwiàzania STYROFOAM Izolacja dachów stromych

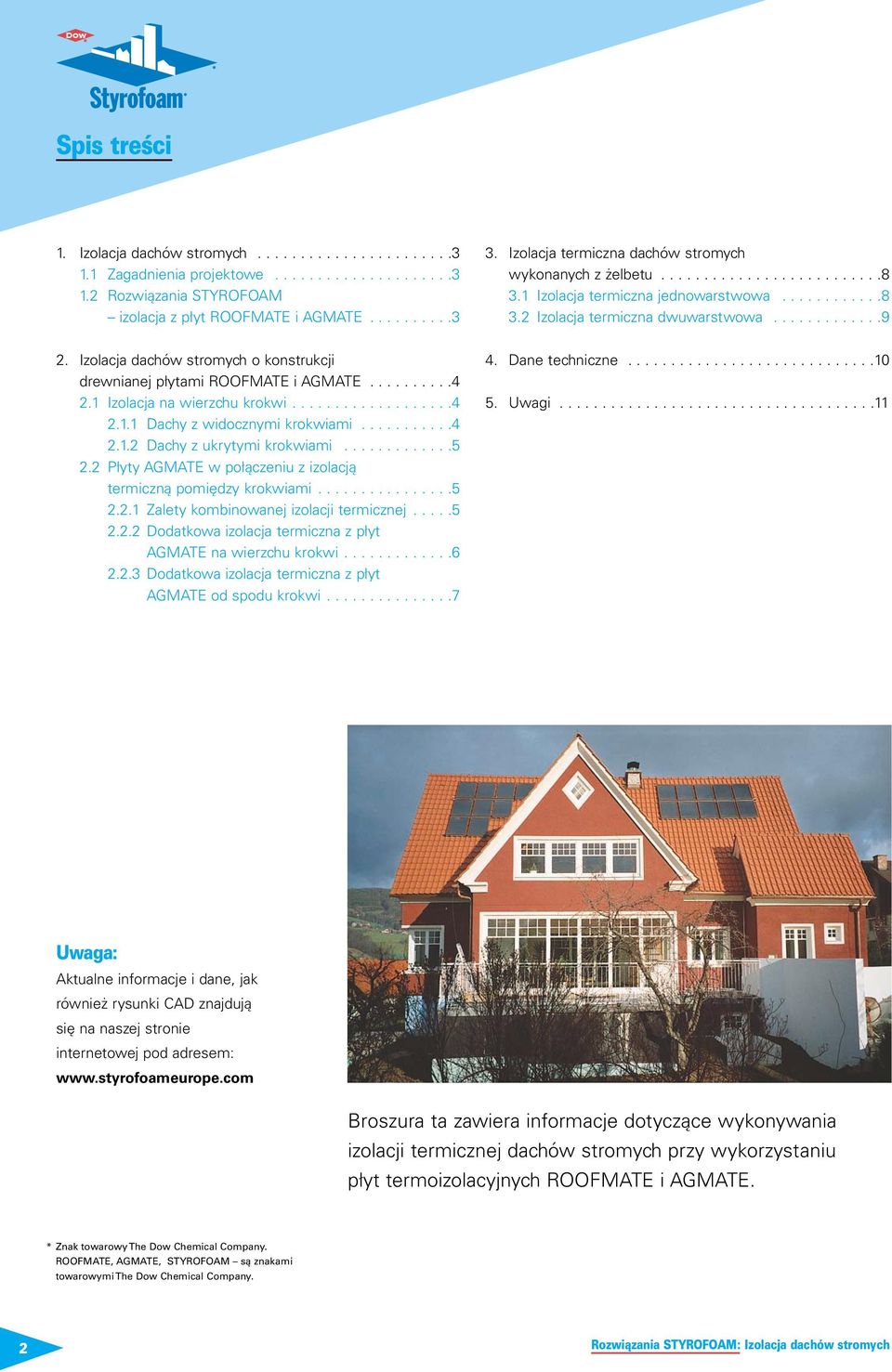

2 Spis treści 1. Izolacja dachów stromych Zagadnienia projektowe Rozwiązania STYROFOAM izolacja z płyt ROOFMATE i AGMATE Izolacja termiczna dachów stromych wykonanych z żelbetu Izolacja termiczna jednowarstwowa Izolacja termiczna dwuwarstwowa Izolacja dachów stromych o konstrukcji drewnianej płytami ROOFMATE i AGMATE Izolacja na wierzchu krokwi Dachy z widocznymi krokwiami Dachy z ukrytymi krokwiami Płyty AGMATE w połączeniu z izolacją termiczną pomiędzy krokwiami Zalety kombinowanej izolacji termicznej Dodatkowa izolacja termiczna z płyt AGMATE na wierzchu krokwi Dodatkowa izolacja termiczna z płyt AGMATE od spodu krokwi Dane techniczne Uwagi Uwaga: Aktualne informacje i dane, jak również rysunki CAD znajdują się na naszej stronie internetowej pod adresem: Broszura ta zawiera informacje dotyczące wykonywania izolacji termicznej dachów stromych przy wykorzystaniu płyt termoizolacyjnych ROOFMATE i AGMATE. * Znak towarowy The Dow Chemical Company. ROOFMATE, AGMATE, STYROFOAM są znakami towarowymi The Dow Chemical Company. 2 Rozwiàzania STYROFOAM: Izolacja dachów stromych

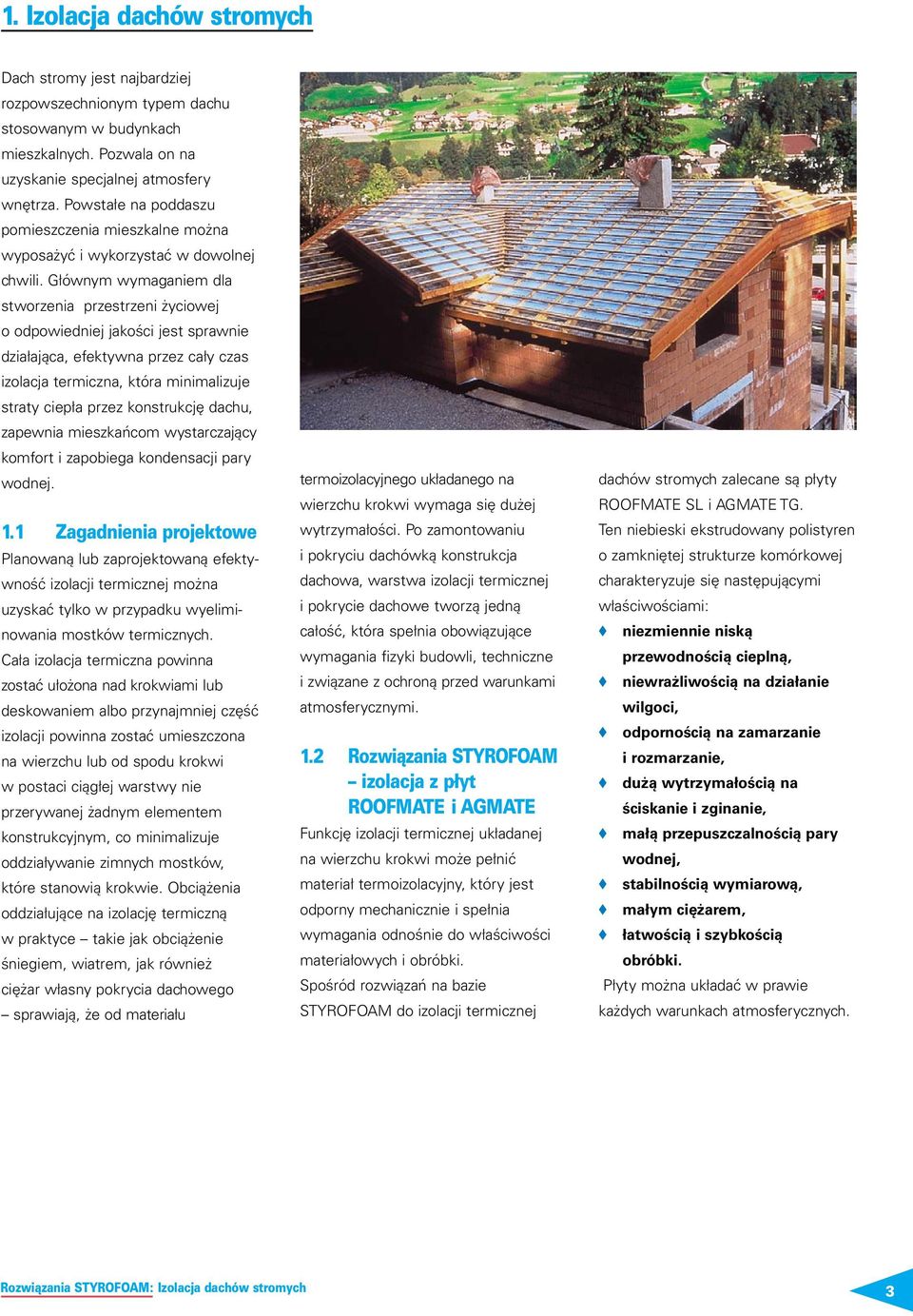

3 1. Izolacja dachów stromych Dach stromy jest najbardziej rozpowszechnionym typem dachu stosowanym w budynkach mieszkalnych. Pozwala on na uzyskanie specjalnej atmosfery wnętrza. Powstałe na poddaszu pomieszczenia mieszkalne można wyposażyć i wykorzystać w dowolnej chwili. Głównym wymaganiem dla stworzenia przestrzeni życiowej o odpowiedniej jakości jest sprawnie działająca, efektywna przez cały czas izolacja termiczna, która minimalizuje straty ciepła przez konstrukcję dachu, zapewnia mieszkańcom wystarczający komfort i zapobiega kondensacji pary wodnej. 1.1 Zagadnienia projektowe Planowaną lub zaprojektowaną efektywność izolacji termicznej można uzyskać tylko w przypadku wyeliminowania mostków termicznych. Cała izolacja termiczna powinna zostać ułożona nad krokwiami lub deskowaniem albo przynajmniej część izolacji powinna zostać umieszczona na wierzchu lub od spodu krokwi w postaci ciągłej warstwy nie przerywanej żadnym elementem konstrukcyjnym, co minimalizuje oddziaływanie zimnych mostków, które stanowią krokwie. Obciążenia oddziałujące na izolację termiczną w praktyce takie jak obciążenie śniegiem, wiatrem, jak również ciężar własny pokrycia dachowego sprawiają, że od materiału termoizolacyjnego układanego na wierzchu krokwi wymaga się dużej wytrzymałości. Po zamontowaniu i pokryciu dachówką konstrukcja dachowa, warstwa izolacji termicznej i pokrycie dachowe tworzą jedną całość, która spełnia obowiązujące wymagania fizyki budowli, techniczne i związane z ochroną przed warunkami atmosferycznymi. 1.2 Rozwiàzania STYROFOAM izolacja z płyt ROOFMATE i AGMATE Funkcję izolacji termicznej układanej na wierzchu krokwi może pełnić materiał termoizolacyjny, który jest odporny mechanicznie i spełnia wymagania odnośnie do właściwości materiałowych i obróbki. Spośród rozwiązań na bazie STYROFOAM do izolacji termicznej dachów stromych zalecane są płyty ROOFMATE SL i AGMATE TG. Ten niebieski ekstrudowany polistyren o zamkniętej strukturze komórkowej charakteryzuje się następującymi właściwościami: niezmiennie niską przewodnością cieplną, niewrażliwością na działanie wilgoci, odpornością na zamarzanie i rozmarzanie, dużą wytrzymałością na ściskanie i zginanie, małą przepuszczalnością pary wodnej, stabilnością wymiarową, małym ciężarem, łatwością i szybkością obróbki. Płyty można układać w prawie każdych warunkach atmosferycznych. Rozwiàzania STYROFOAM: Izolacja dachów stromych 3

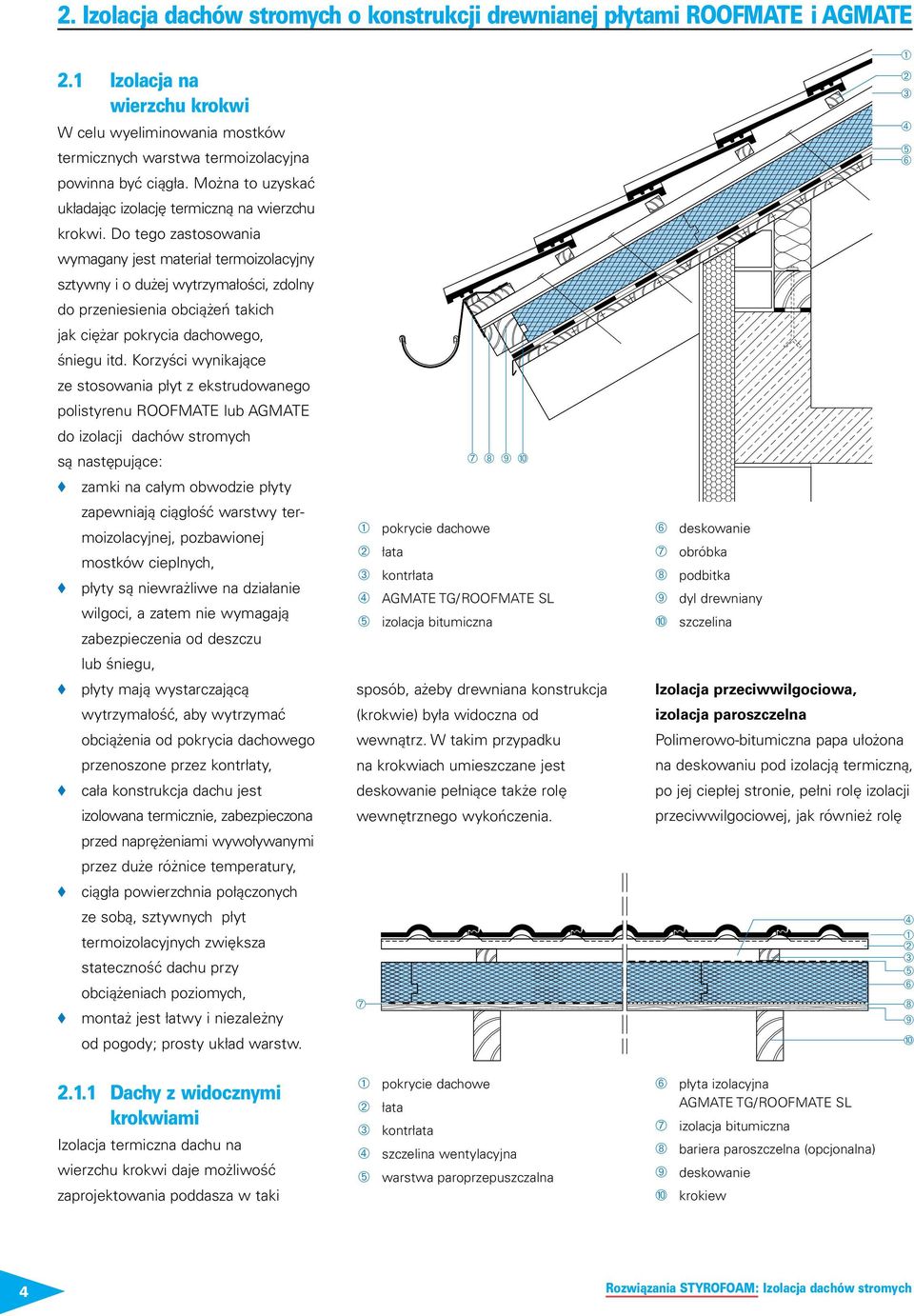

4 2. Izolacja dachów stromych o konstrukcji drewnianej płytami ROOFMATE i AGMATE 2.1 Izolacja na wierzchu krokwi W celu wyeliminowania mostków termicznych warstwa termoizolacyjna powinna być ciągła. Można to uzyskać układając izolację termiczną na wierzchu krokwi. Do tego zastosowania wymagany jest materiał termoizolacyjny sztywny i o dużej wytrzymałości, zdolny do przeniesienia obciążeń takich jak ciężar pokrycia dachowego, śniegu itd. Korzyści wynikające ze stosowania płyt z ekstrudowanego polistyrenu ROOFMATE lub AGMATE do izolacji dachów stromych są następujące: zamki na całym obwodzie płyty zapewniają ciągłość warstwy termoizolacyjnej, pozbawionej mostków cieplnych, płyty są niewrażliwe na działanie wilgoci, a zatem nie wymagają zabezpieczenia od deszczu lub śniegu, płyty mają wystarczającą wytrzymałość, aby wytrzymać obciążenia od pokrycia dachowego przenoszone przez kontrłaty, cała konstrukcja dachu jest izolowana termicznie, zabezpieczona przed naprężeniami wywoływanymi przez duże różnice temperatury, ciągła powierzchnia połączonych ze sobą, sztywnych płyt termoizolacyjnych zwiększa stateczność dachu przy obciążeniach poziomych, montaż jest łatwy i niezależny od pogody; prosty układ warstw. pokrycie dachowe łata kontrłata AGMATE TG/ROOFMATE SL izolacja bitumiczna sposób, ażeby drewniana konstrukcja (krokwie) była widoczna od wewnątrz. W takim przypadku na krokwiach umieszczane jest deskowanie pełniące także rolę wewnętrznego wykończenia. deskowanie obróbka podbitka dyl drewniany szczelina Izolacja przeciwwilgociowa, izolacja paroszczelna Polimerowo-bitumiczna papa ułożona na deskowaniu pod izolacją termiczną, po jej ciepłej stronie, pełni rolę izolacji przeciwwilgociowej, jak również rolę Dachy z widocznymi krokwiami Izolacja termiczna dachu na wierzchu krokwi daje możliwość zaprojektowania poddasza w taki pokrycie dachowe łata kontrłata szczelina wentylacyjna warstwa paroprzepuszczalna płyta izolacyjna AGMATE TG/ROOFMATE SL izolacja bitumiczna bariera paroszczelna (opcjonalna) deskowanie krokiew 4 Rozwiàzania STYROFOAM: Izolacja dachów stromych

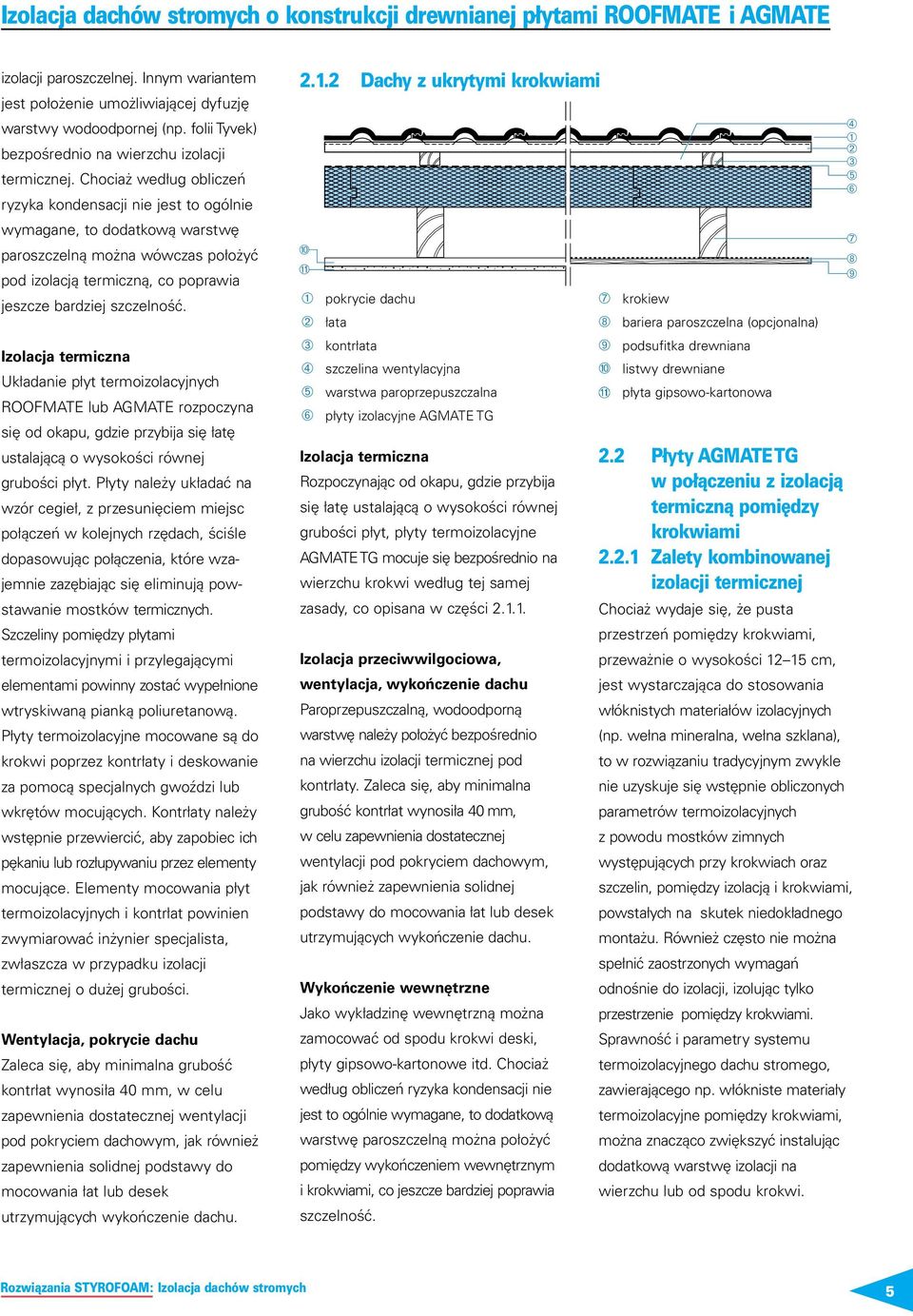

5 Izolacja dachów stromych o konstrukcji drewnianej płytami ROOFMATE i AGMATE izolacji paroszczelnej. Innym wariantem jest położenie umożliwiającej dyfuzję warstwy wodoodpornej (np. folii Tyvek) bezpośrednio na wierzchu izolacji termicznej. Chociaż według obliczeń ryzyka kondensacji nie jest to ogólnie wymagane, to dodatkową warstwę paroszczelną można wówczas położyć pod izolacją termiczną, co poprawia jeszcze bardziej szczelność. Izolacja termiczna Układanie płyt termoizolacyjnych ROOFMATE lub AGMATE rozpoczyna się od okapu, gdzie przybija się łatę ustalającą o wysokości równej grubości płyt. Płyty należy układać na wzór cegieł, z przesunięciem miejsc połączeń w kolejnych rzędach, ściśle dopasowując połączenia, które wzajemnie zazębiając się eliminują powstawanie mostków termicznych. Szczeliny pomiędzy płytami termoizolacyjnymi i przylegającymi elementami powinny zostać wypełnione wtryskiwaną pianką poliuretanową. Płyty termoizolacyjne mocowane są do krokwi poprzez kontrłaty i deskowanie za pomocą specjalnych gwoździ lub wkrętów mocujących. Kontrłaty należy wstępnie przewiercić, aby zapobiec ich pękaniu lub rozłupywaniu przez elementy mocujące. Elementy mocowania płyt termoizolacyjnych i kontrłat powinien zwymiarować inżynier specjalista, zwłaszcza w przypadku izolacji termicznej o dużej grubości. Wentylacja, pokrycie dachu Zaleca się, aby minimalna grubość kontrłat wynosiła 40 mm, w celu zapewnienia dostatecznej wentylacji pod pokryciem dachowym, jak również zapewnienia solidnej podstawy do mocowania łat lub desek utrzymujących wykończenie dachu Dachy z ukrytymi krokwiami pokrycie dachu łata kontrłata szczelina wentylacyjna warstwa paroprzepuszczalna płyty izolacyjne AGMATE TG Izolacja termiczna Rozpoczynając od okapu, gdzie przybija się łatę ustalającą o wysokości równej grubości płyt, płyty termoizolacyjne AGMATE TG mocuje się bezpośrednio na wierzchu krokwi według tej samej zasady, co opisana w części Izolacja przeciwwilgociowa, wentylacja, wykończenie dachu Paroprzepuszczalną, wodoodporną warstwę należy położyć bezpośrednio na wierzchu izolacji termicznej pod kontrłaty. Zaleca się, aby minimalna grubość kontrłat wynosiła 40 mm, w celu zapewnienia dostatecznej wentylacji pod pokryciem dachowym, jak również zapewnienia solidnej podstawy do mocowania łat lub desek utrzymujących wykończenie dachu. Wykończenie wewnętrzne Jako wykładzinę wewnętrzną można zamocować od spodu krokwi deski, płyty gipsowo-kartonowe itd. Chociaż według obliczeń ryzyka kondensacji nie jest to ogólnie wymagane, to dodatkową warstwę paroszczelną można położyć pomiędzy wykończeniem wewnętrznym i krokwiami, co jeszcze bardziej poprawia szczelność. krokiew bariera paroszczelna (opcjonalna) podsufitka drewniana listwy drewniane płyta gipsowo-kartonowa 2.2 Płyty AGMATE TG w połàczeniu z izolacjà termicznà pomi dzy krokwiami Zalety kombinowanej izolacji termicznej Chociaż wydaje się, że pusta przestrzeń pomiędzy krokwiami, przeważnie o wysokości cm, jest wystarczająca do stosowania włóknistych materiałów izolacyjnych (np. wełna mineralna, wełna szklana), to w rozwiązaniu tradycyjnym zwykle nie uzyskuje się wstępnie obliczonych parametrów termoizolacyjnych z powodu mostków zimnych występujących przy krokwiach oraz szczelin, pomiędzy izolacją i krokwiami, powstałych na skutek niedokładnego montażu. Również często nie można spełnić zaostrzonych wymagań odnośnie do izolacji, izolując tylko przestrzenie pomiędzy krokwiami. Sprawność i parametry systemu termoizolacyjnego dachu stromego, zawierającego np. włókniste materiały termoizolacyjne pomiędzy krokwiami, można znacząco zwiększyć instalując dodatkową warstwę izolacji na wierzchu lub od spodu krokwi. Rozwiàzania STYROFOAM: Izolacja dachów stromych 5

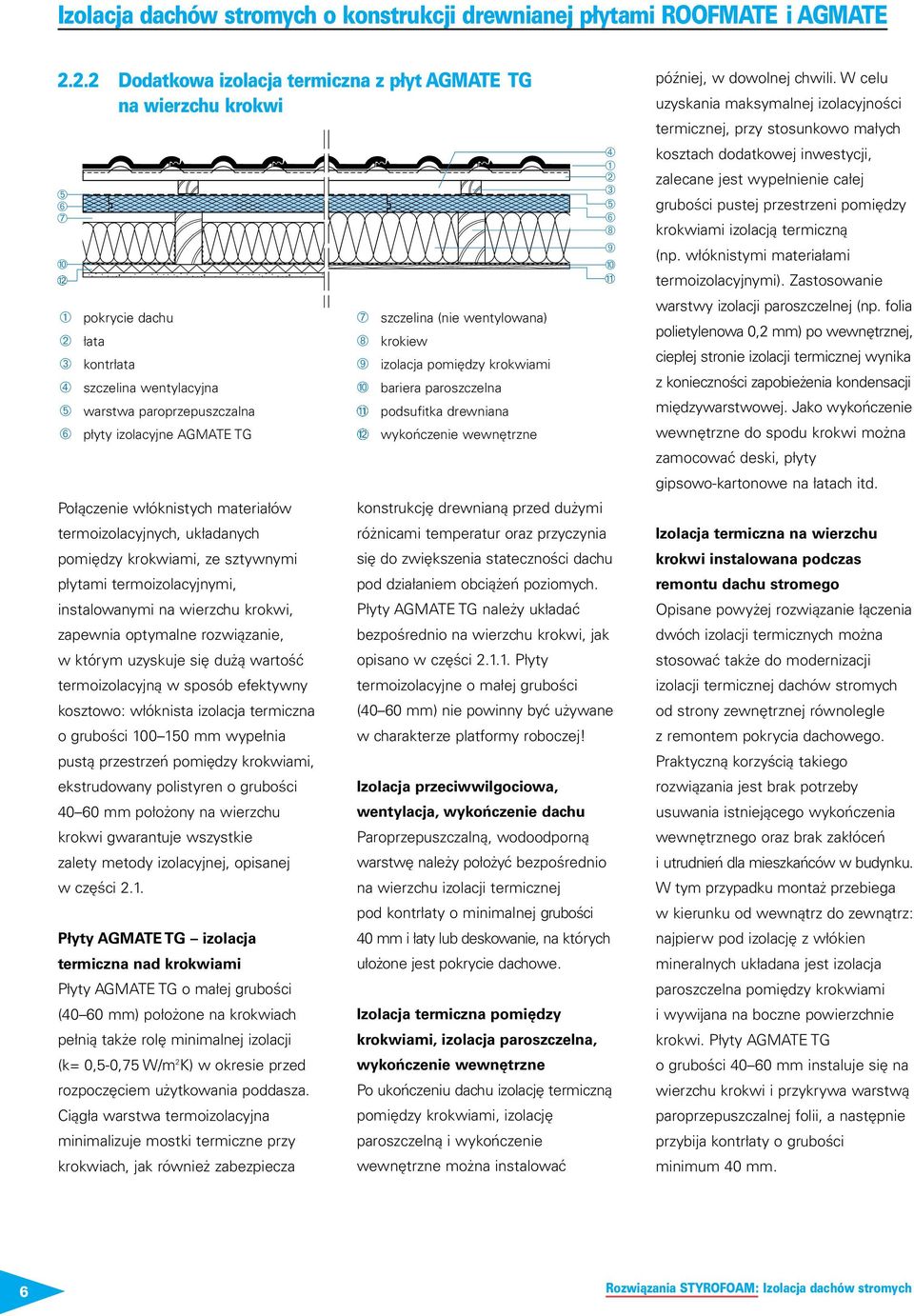

6 Izolacja dachów stromych o konstrukcji drewnianej płytami ROOFMATE i AGMATE Dodatkowa izolacja termiczna z płyt AGMATE TG na wierzchu krokwi pokrycie dachu łata kontrłata szczelina wentylacyjna warstwa paroprzepuszczalna płyty izolacyjne AGMATE TG Połączenie włóknistych materiałów termoizolacyjnych, układanych pomiędzy krokwiami, ze sztywnymi płytami termoizolacyjnymi, instalowanymi na wierzchu krokwi, zapewnia optymalne rozwiązanie, w którym uzyskuje się dużą wartość termoizolacyjną w sposób efektywny kosztowo: włóknista izolacja termiczna o grubości mm wypełnia pustą przestrzeń pomiędzy krokwiami, ekstrudowany polistyren o grubości mm położony na wierzchu krokwi gwarantuje wszystkie zalety metody izolacyjnej, opisanej w części 2.1. Płyty AGMATE TG izolacja termiczna nad krokwiami Płyty AGMATE TG o małej grubości (40 60 mm) położone na krokwiach pełnią także rolę minimalnejizolacji (k= 0,5-0,75 W/m 2 K) w okresie przed rozpoczęciem użytkowania poddasza. Ciągła warstwa termoizolacyjna minimalizuje mostki termiczne przy krokwiach, jak również zabezpiecza szczelina (nie wentylowana) krokiew izolacja pomiędzy krokwiami bariera paroszczelna podsufitka drewniana wykończenie wewnętrzne konstrukcję drewnianą przed dużymi różnicami temperatur oraz przyczynia się do zwiększenia stateczności dachu pod działaniem obciążeń poziomych. Płyty AGMATE TG należy układać bezpośrednio na wierzchu krokwi, jak opisano w części Płyty termoizolacyjne o małej grubości (40 60 mm) nie powinny być używane w charakterze platformy roboczej! Izolacja przeciwwilgociowa, wentylacja, wykończenie dachu Paroprzepuszczalną, wodoodporną warstwę należy położyć bezpośrednio na wierzchu izolacji termicznej pod kontrłaty o minimalnej grubości 40 mm i łaty lub deskowanie, na których ułożone jest pokrycie dachowe. Izolacja termiczna pomiędzy krokwiami, izolacja paroszczelna, wykończenie wewnętrzne Po ukończeniu dachu izolację termiczną pomiędzy krokwiami, izolację paroszczelną i wykończenie wewnętrzne można instalować później, w dowolnej chwili. W celu uzyskania maksymalnej izolacyjności termicznej, przy stosunkowo małych kosztach dodatkowej inwestycji, zalecane jest wypełnienie całej grubości pustej przestrzeni pomiędzy krokwiami izolacją termiczną (np. włóknistymi materiałami termoizolacyjnymi). Zastosowanie warstwy izolacji paroszczelnej (np. folia polietylenowa 0,2 mm) po wewnętrznej, ciepłej stronie izolacji termicznej wynika z konieczności zapobieżenia kondensacji międzywarstwowej. Jako wykończenie wewnętrzne do spodu krokwi można zamocować deski, płyty gipsowo-kartonowe na łatach itd. Izolacja termiczna na wierzchu krokwi instalowana podczas remontu dachu stromego Opisane powyżej rozwiązanie łączenia dwóch izolacji termicznych można stosować także do modernizacji izolacji termicznej dachów stromych od strony zewnętrznej równolegle z remontem pokrycia dachowego. Praktyczną korzyścią takiego rozwiązania jest brak potrzeby usuwania istniejącego wykończenia wewnętrznego oraz brak zakłóceń i utrudnień dla mieszkańców w budynku. W tym przypadku montaż przebiega w kierunku od wewnątrz do zewnątrz: najpierw pod izolację z włókien mineralnych układana jest izolacja paroszczelna pomiędzy krokwiami i wywijana na boczne powierzchnie krokwi. Płyty AGMATE TG o grubości mm instaluje się na wierzchu krokwi i przykrywa warstwą paroprzepuszczalnej folii, a następnie przybija kontrłaty o grubości minimum 40 mm. 6 Rozwiàzania STYROFOAM: Izolacja dachów stromych

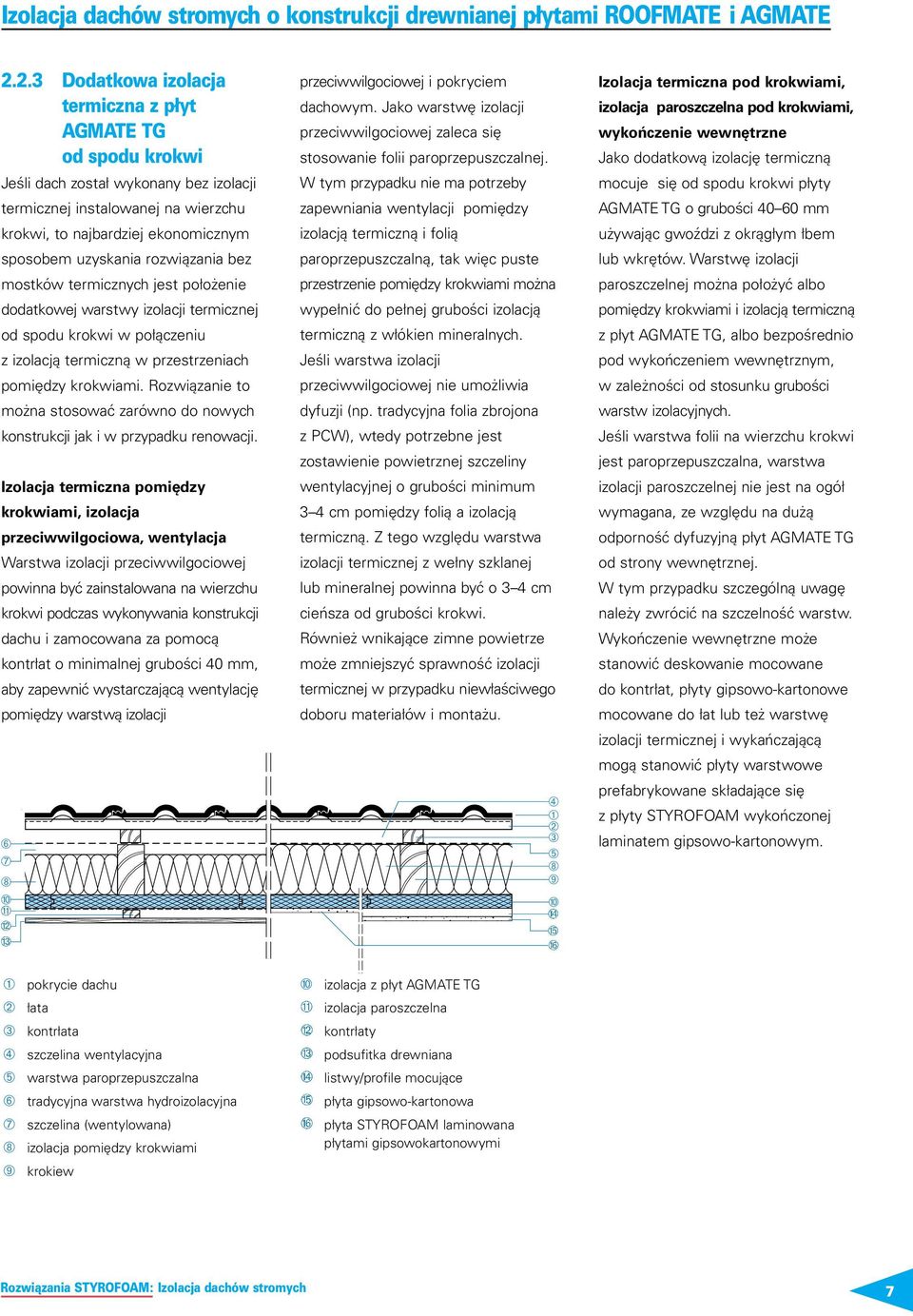

7 Izolacja dachów stromych o konstrukcji drewnianej płytami ROOFMATE i AGMATE Dodatkowa izolacja termiczna z płyt AGMATE TG od spodu krokwi Jeśli dach został wykonany bez izolacji termicznej instalowanej na wierzchu krokwi, to najbardziej ekonomicznym sposobem uzyskania rozwiązania bez mostków termicznych jest położenie dodatkowej warstwy izolacji termicznej od spodu krokwi w połączeniu z izolacją termiczną w przestrzeniach pomiędzy krokwiami. Rozwiązanie to można stosować zarówno do nowych konstrukcji jak i w przypadku renowacji. Izolacja termiczna pomiędzy krokwiami, izolacja przeciwwilgociowa, wentylacja Warstwa izolacji przeciwwilgociowej powinna być zainstalowana na wierzchu krokwi podczas wykonywania konstrukcji dachu i zamocowana za pomocą kontrłat o minimalnej grubości 40 mm, aby zapewnić wystarczającą wentylację pomiędzy warstwą izolacji przeciwwilgocioweji pokryciem dachowym. Jako warstwę izolacji przeciwwilgociowej zaleca się stosowanie folii paroprzepuszczalnej. W tym przypadku nie ma potrzeby zapewniania wentylacji pomiędzy izolacją termiczną i folią paroprzepuszczalną, tak więc puste przestrzenie pomiędzy krokwiami można wypełnić do pełnej grubości izolacją termiczną z włókien mineralnych. Jeśli warstwa izolacji przeciwwilgociowej nie umożliwia dyfuzji (np. tradycyjna folia zbrojona z PCW), wtedy potrzebne jest zostawienie powietrznej szczeliny wentylacyjnej o grubości minimum 3 4 cm pomiędzy folią a izolacją termiczną. Z tego względu warstwa izolacji termicznej z wełny szklanej lub mineralnej powinna być o 3 4 cm cieńsza od grubości krokwi. Również wnikające zimne powietrze może zmniejszyć sprawność izolacji termicznej w przypadku niewłaściwego doboru materiałów i montażu. Izolacja termiczna pod krokwiami, izolacja paroszczelna pod krokwiami, wykończenie wewnętrzne Jako dodatkową izolację termiczną mocuje się od spodu krokwi płyty AGMATE TG o grubości mm używając gwoździ z okrągłym łbem lub wkrętów. Warstwę izolacji paroszczelnej można położyć albo pomiędzy krokwiami i izolacją termiczną z płyt AGMATE TG, albo bezpośrednio pod wykończeniem wewnętrznym, w zależności od stosunku grubości warstw izolacyjnych. Jeśli warstwa folii na wierzchu krokwi jest paroprzepuszczalna, warstwa izolacji paroszczelnej nie jest na ogół wymagana, ze względu na dużą odporność dyfuzyjną płyt AGMATE TG od strony wewnętrznej. W tym przypadku szczególną uwagę należy zwrócić na szczelność warstw. Wykończenie wewnętrzne może stanowić deskowanie mocowane do kontrłat, płyty gipsowo-kartonowe mocowane do łat lub też warstwę izolacji termicznej i wykańczającą mogą stanowić płyty warstwowe prefabrykowane składające się z płyty STYROFOAM wykończonej laminatem gipsowo-kartonowym. pokrycie dachu łata kontrłata szczelina wentylacyjna warstwa paroprzepuszczalna tradycyjna warstwa hydroizolacyjna szczelina (wentylowana) izolacja pomiędzy krokwiami krokiew izolacja z płyt AGMATE TG izolacja paroszczelna kontrłaty podsufitka drewniana listwy/profile mocujące płyta gipsowo-kartonowa płyta STYROFOAM laminowana płytami gipsowokartonowymi Rozwiàzania STYROFOAM: Izolacja dachów stromych 7

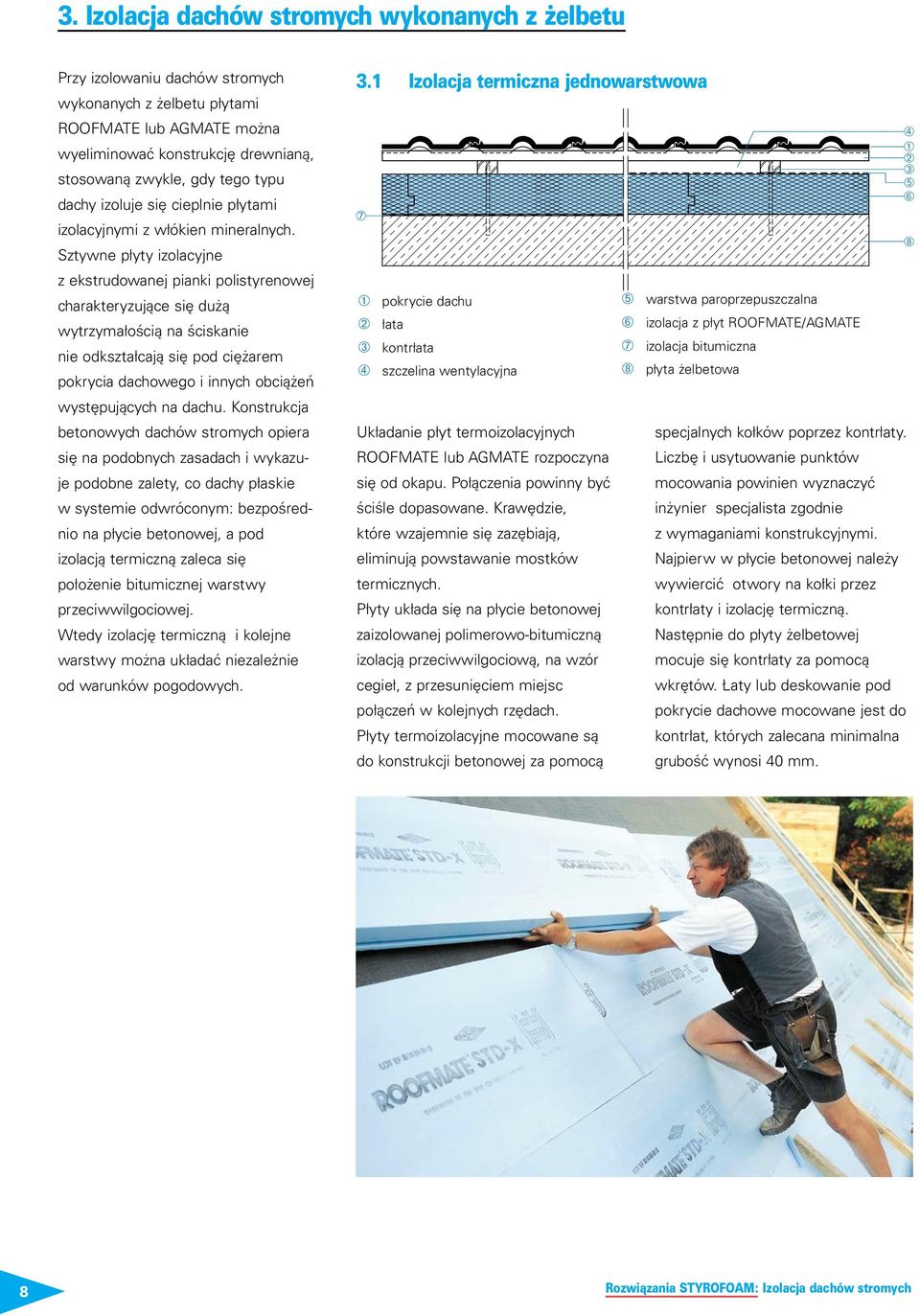

8 3. Izolacja dachów stromych wykonanych z żelbetu Przy izolowaniu dachów stromych wykonanych z żelbetu płytami ROOFMATE lub AGMATE można wyeliminować konstrukcję drewnianą, stosowaną zwykle, gdy tego typu dachy izoluje się cieplnie płytami izolacyjnymi z włókien mineralnych. Sztywne płyty izolacyjne z ekstrudowanej pianki polistyrenowej charakteryzujące się dużą wytrzymałością na ściskanie nie odkształcają się pod ciężarem pokrycia dachowego i innych obciążeń występujących na dachu. Konstrukcja betonowych dachów stromych opiera się na podobnych zasadach i wykazuje podobne zalety, co dachy płaskie w systemie odwróconym: bezpośrednio na płycie betonowej, a pod izolacją termiczną zaleca się położenie bitumicznej warstwy przeciwwilgociowej. Wtedy izolację termiczną i kolejne warstwy można układać niezależnie od warunków pogodowych. 3.1 Izolacja termiczna jednowarstwowa pokrycie dachu łata kontrłata szczelina wentylacyjna Układanie płyt termoizolacyjnych ROOFMATE lub AGMATE rozpoczyna się od okapu. Połączenia powinny być ściśle dopasowane. Krawędzie, które wzajemnie się zazębiają, eliminują powstawanie mostków termicznych. Płyty układa się na płycie betonowej zaizolowanej polimerowo-bitumiczną izolacją przeciwwilgociową, na wzór cegieł, z przesunięciem miejsc połączeń w kolejnych rzędach. Płyty termoizolacyjne mocowane są do konstrukcji betonowej za pomocą warstwa paroprzepuszczalna izolacja z płyt ROOFMATE/AGMATE izolacja bitumiczna płyta żelbetowa specjalnych kołków poprzez kontrłaty. Liczbę i usytuowanie punktów mocowania powinien wyznaczyć inżynier specjalista zgodnie z wymaganiami konstrukcyjnymi. Najpierw w płycie betonowej należy wywiercić otwory na kołki przez kontrłaty i izolację termiczną. Następnie do płyty żelbetowej mocuje się kontrłaty za pomocą wkrętów. Łaty lub deskowanie pod pokrycie dachowe mocowane jest do kontrłat, których zalecana minimalna grubość wynosi 40 mm. 8 Rozwiàzania STYROFOAM: Izolacja dachów stromych

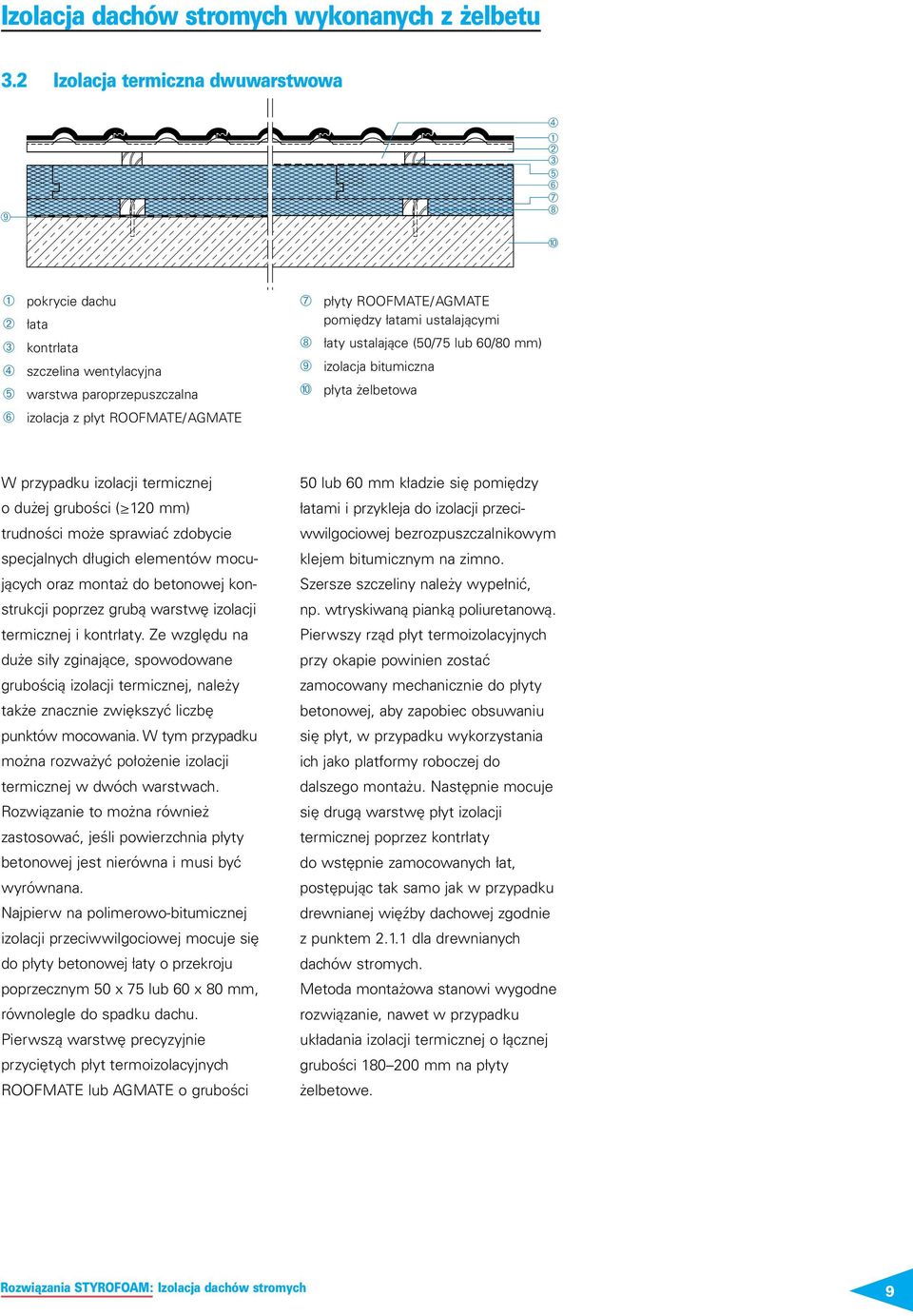

9 Izolacja dachów stromych wykonanych z żelbetu 3.2 Izolacja termiczna dwuwarstwowa pokrycie dachu łata kontrłata szczelina wentylacyjna warstwa paroprzepuszczalna izolacja z płyt ROOFMATE/ AGMATE płyty ROOFMATE/ AGMATE pomiędzy łatami ustalającymi łaty ustalające (50/75 lub 60/80 mm) izolacja bitumiczna płyta żelbetowa W przypadku izolacji termicznej o dużej grubości ( 120 mm) trudności może sprawiać zdobycie specjalnych długich elementów mocujących oraz montaż do betonowej konstrukcji poprzez grubą warstwę izolacji termicznej i kontrłaty. Ze względu na duże siły zginające, spowodowane grubością izolacji termicznej, należy także znacznie zwiększyć liczbę punktów mocowania. W tym przypadku można rozważyć położenie izolacji termicznej w dwóch warstwach. Rozwiązanie to można również zastosować, jeśli powierzchnia płyty betonowej jest nierówna i musi być wyrównana. Najpierw na polimerowo-bitumicznej izolacji przeciwwilgociowej mocuje się do płyty betonowej łaty o przekroju poprzecznym 50 x 75 lub 60 x 80 mm, równolegle do spadku dachu. Pierwszą warstwę precyzyjnie przyciętych płyt termoizolacyjnych ROOFMATE lub AGMATE o grubości 50 lub 60 mm kładzie się pomiędzy łatami i przykleja do izolacji przeciwwilgociowej bezrozpuszczalnikowym klejem bitumicznym na zimno. Szersze szczeliny należy wypełnić, np. wtryskiwaną pianką poliuretanową. Pierwszy rząd płyt termoizolacyjnych przy okapie powinien zostać zamocowany mechanicznie do płyty betonowej, aby zapobiec obsuwaniu się płyt, w przypadku wykorzystania ich jako platformy roboczej do dalszego montażu. Następnie mocuje się drugą warstwę płyt izolacji termicznej poprzez kontrłaty do wstępnie zamocowanych łat, postępując tak samo jak w przypadku drewnianej więźby dachowej zgodnie z punktem dla drewnianych dachów stromych. Metoda montażowa stanowi wygodne rozwiązanie, nawet w przypadku układania izolacji termicznej o łącznej grubości mm na płyty żelbetowe. Rozwiàzania STYROFOAM: Izolacja dachów stromych 9

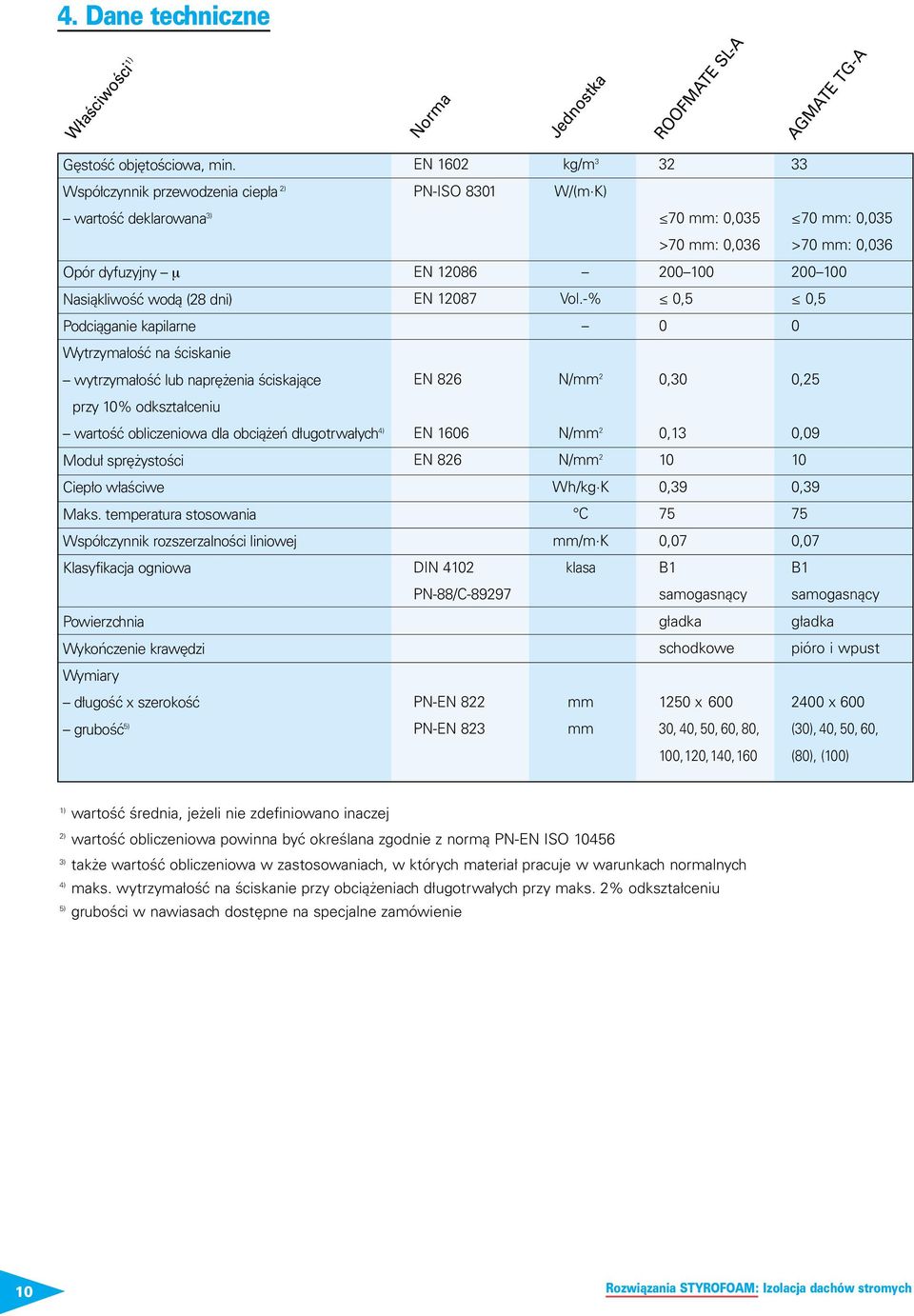

10 4. Dane techniczne Właściwości 1) Norma Jednostka ROOFMATE SL-A AGMATE TG-A Gęstość objętościowa, min. Współczynnik przewodzenia ciepła 2) wartość deklarowana 3) Opór dyfuzyjny µ Nasiąkliwość wodą (28 dni) Podciąganie kapilarne Wytrzymałość na ściskanie wytrzymałość lub naprężenia ściskające przy 10% odkształceniu wartość obliczeniowa dla obciążeń długotrwałych 4) Moduł sprężystości Ciepło właściwe Maks. temperatura stosowania Współczynnik rozszerzalności liniowej Klasyfikacja ogniowa Powierzchnia Wykończenie krawędzi Wymiary długość x szerokość grubość 5) EN 1602 kg/m PN-ISO 8301 W/(m.K) 70 mm: 0, mm: 0,035 >70 mm: 0,036 >70 mm: 0,036 EN EN Vol.-% 0,5 0,5 0 0 EN 826 N/mm 2 0,30 0,25 EN 1606 N/mm 2 0,13 0,09 EN 826 N/mm Wh/kg.K 0,39 0,39 C mm/m.k 0,07 0,07 DIN 4102 klasa B1 B1 PN-88/C samogasnący samogasnący gładka gładka schodkowe pióro i wpust PN-EN 822 mm 1250 x x 600 PN-EN 823 mm 30, 40, 50, 60, 80, (30), 40, 50, 60, 100,120,140,160 (80), (100) 1) wartość średnia, jeżeli nie zdefiniowano inaczej 2) wartość obliczeniowa powinna być określana zgodnie z normą PN-EN ISO ) także wartość obliczeniowa w zastosowaniach, w których materiał pracuje w warunkach normalnych 4) maks. wytrzymałość na ściskanie przy obciążeniach długotrwałych przy maks. 2% odkształceniu 5) grubości w nawiasach dostępne na specjalne zamówienie 10 Rozwiàzania STYROFOAM: Izolacja dachów stromych

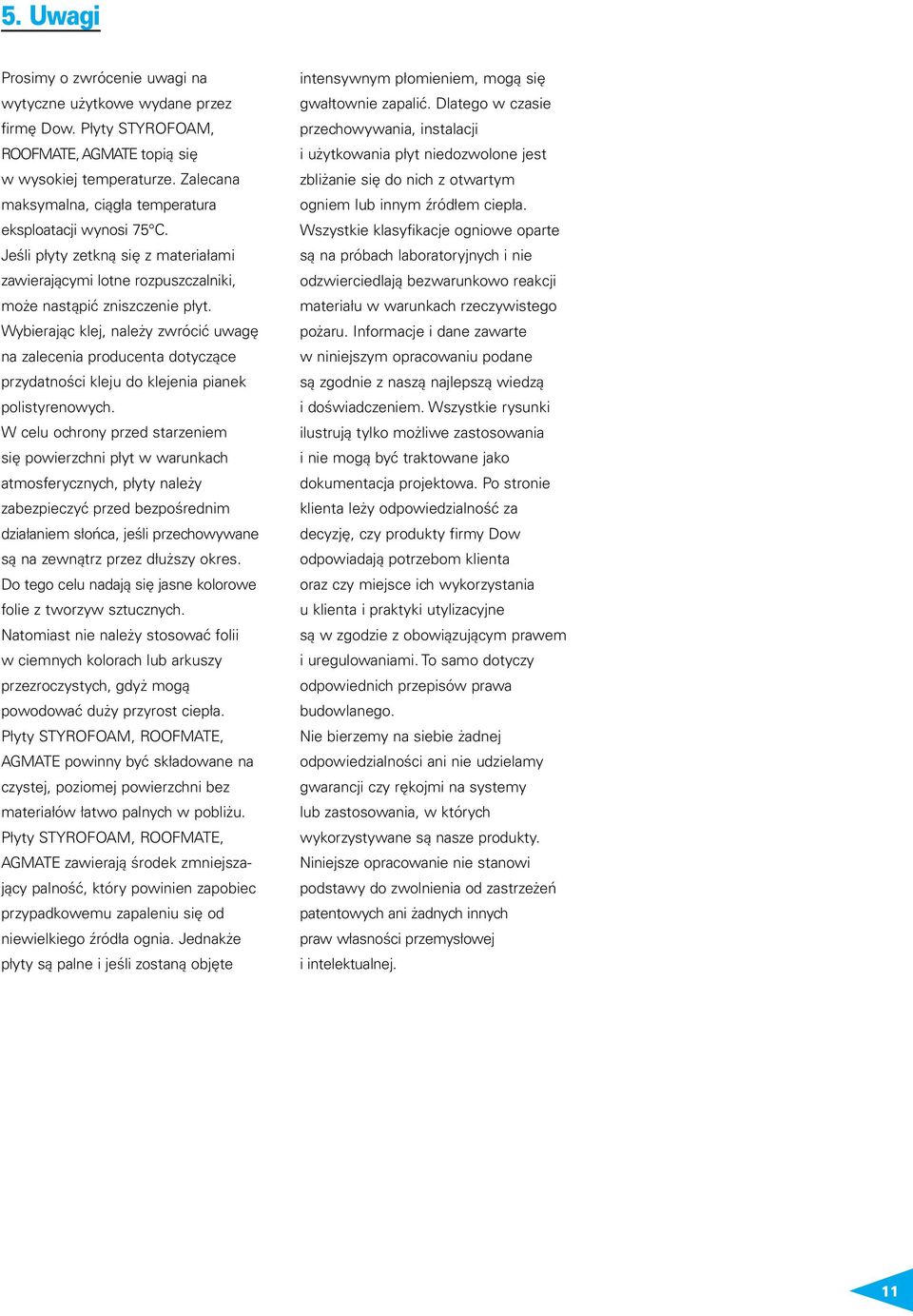

11 5. Uwagi Prosimy o zwrócenie uwagi na wytyczne użytkowe wydane przez firmę Dow. Płyty STYROFOAM, ROOFMATE, AGMATE topią się w wysokiej temperaturze. Zalecana maksymalna, ciągła temperatura eksploatacji wynosi 75 C. Jeśli płyty zetkną się z materiałami zawierającymi lotne rozpuszczalniki, może nastąpić zniszczenie płyt. Wybierając klej, należy zwrócić uwagę na zalecenia producenta dotyczące przydatności kleju do klejenia pianek polistyrenowych. W celu ochrony przed starzeniem się powierzchni płyt w warunkach atmosferycznych, płyty należy zabezpieczyć przed bezpośrednim działaniem słońca, jeśli przechowywane są na zewnątrz przez dłuższy okres. Do tego celu nadają się jasne kolorowe folie z tworzyw sztucznych. Natomiast nie należy stosować folii w ciemnych kolorach lub arkuszy przezroczystych, gdyż mogą powodować duży przyrost ciepła. Płyty STYROFOAM, ROOFMATE, AGMATE powinny być składowane na czystej, poziomej powierzchni bez materiałów łatwo palnych w pobliżu. Płyty STYROFOAM, ROOFMATE, AGMATE zawierają środek zmniejszający palność, który powinien zapobiec przypadkowemu zapaleniu się od niewielkiego źródła ognia. Jednakże płyty są palne i jeśli zostaną objęte intensywnym płomieniem, mogą się gwałtownie zapalić. Dlatego w czasie przechowywania, instalacji i użytkowania płyt niedozwolone jest zbliżanie się do nich z otwartym ogniem lub innym źródłem ciepła. Wszystkie klasyfikacje ogniowe oparte są na próbach laboratoryjnych i nie odzwierciedlają bezwarunkowo reakcji materiału w warunkach rzeczywistego pożaru. Informacje i dane zawarte w niniejszym opracowaniu podane są zgodnie z naszą najlepszą wiedzą i doświadczeniem. Wszystkie rysunki ilustrują tylko możliwe zastosowania i nie mogą być traktowane jako dokumentacja projektowa. Po stronie klienta leży odpowiedzialność za decyzję, czy produkty firmy Dow odpowiadają potrzebom klienta oraz czy miejsce ich wykorzystania u klienta i praktyki utylizacyjne są w zgodzie z obowiązującym prawem i uregulowaniami. To samo dotyczy odpowiednich przepisów prawa budowlanego. Nie bierzemy na siebie żadnej odpowiedzialności ani nie udzielamy gwarancji czy rękojmi na systemy lub zastosowania, w których wykorzystywane są nasze produkty. Niniejsze opracowanie nie stanowi podstawy do zwolnienia od zastrzeżeń patentowych ani żadnych innych praw własności przemysłowej i intelektualnej. 11

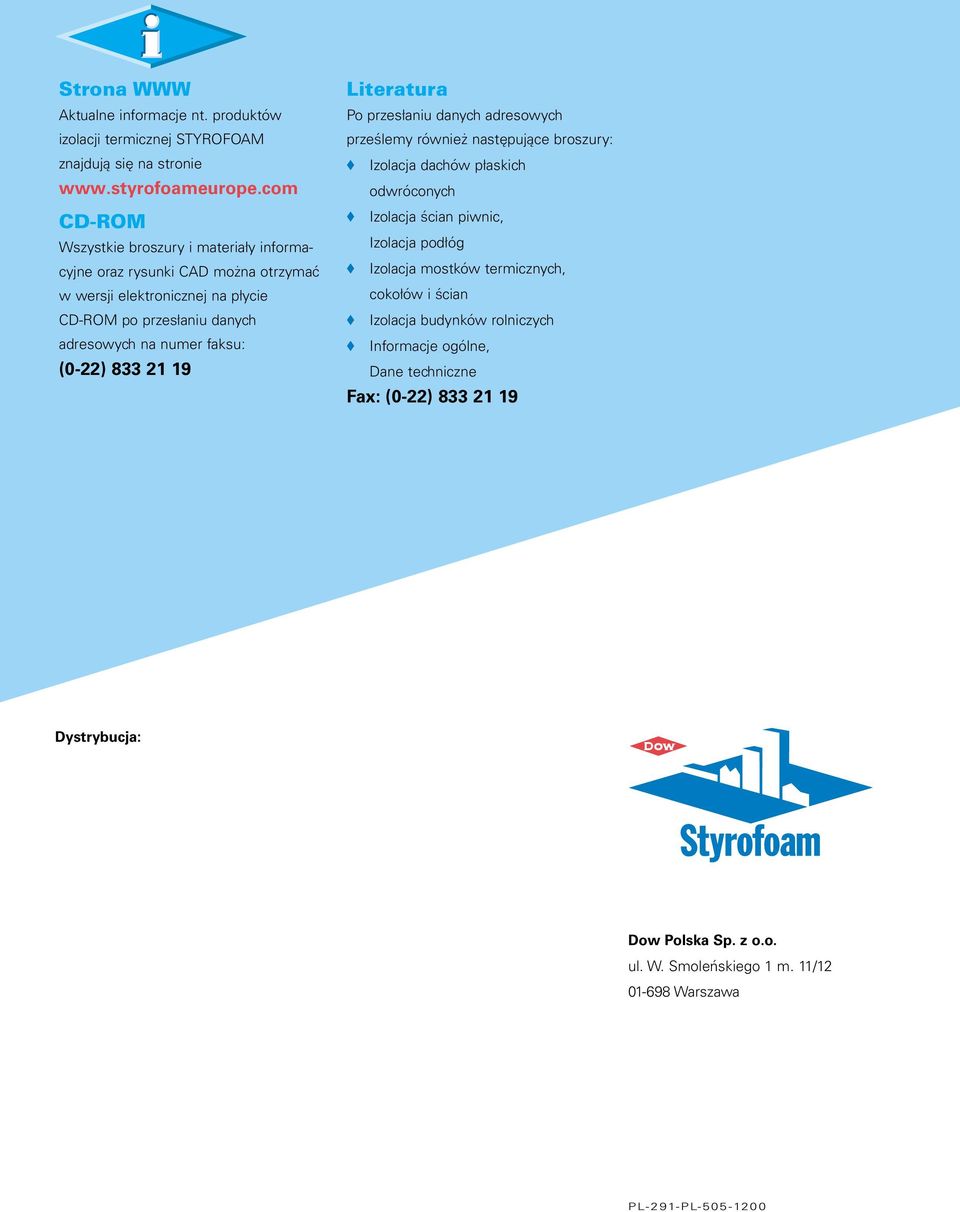

12 Strona WWW Aktualne informacje nt. produktów izolacji termicznej STYROFOAM znajdują się na stronie CD-ROM Wszystkie broszury i materiały informacyjne oraz rysunki CAD można otrzymać w wersji elektronicznej na płycie CD-ROM po przesłaniu danych adresowych na numer faksu: (0-22) Literatura Po przesłaniu danych adresowych prześlemy również następujące broszury: Izolacja dachów płaskich odwróconych Izolacja ścian piwnic, Izolacja podłóg Izolacja mostków termicznych, cokołów i ścian Izolacja budynków rolniczych Informacje ogólne, Dane techniczne Fax: (0-22) Dystrybucja: Dow Polska Sp. z o.o. ul. W. Smoleńskiego 1 m. 11/ Warszawa PL-291-PL
