Akumulatorowa pompka pneumatyczna

Transkrypt

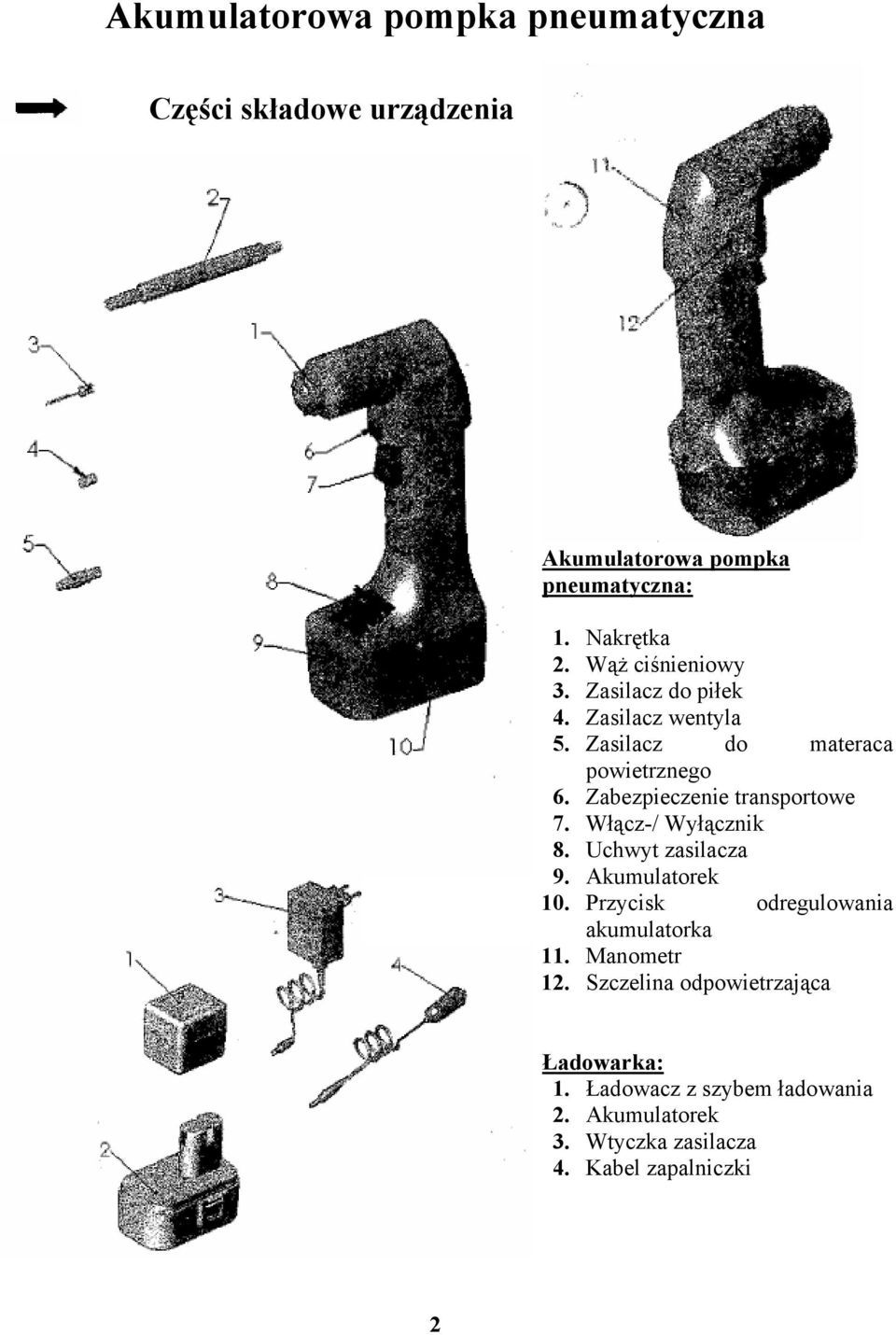

1 Akumulatorowa pompka pneumatyczna Części składowe urządzenia Akumulatorowa pompka pneumatyczna: 1. Nakrętka 2. Wąż ciśnieniowy 3. Zasilacz do piłek 4. Zasilacz wentyla 5. Zasilacz do materaca powietrznego 6. Zabezpieczenie transportowe 7. Włącz-/ Wyłącznik 8. Uchwyt zasilacza 9. Akumulatorek 10. Przycisk odregulowania akumulatorka 11. Manometr 12. Szczelina odpowietrzająca Ładowarka: 1. Ładowacz z szybem ładowania 2. Akumulatorek 3. Wtyczka zasilacza 4. Kabel zapalniczki 2

2 Wskazówki bezpieczeństwa Urządzenie zostało pomyślane do pompowania kół samochodowych i rowerowych oraz dmuchanych artykułów zabawkowych, sportowych i plażowych. Nie nadaje się jednakże do artykułów dmuchanych o dużej objętości, jak na przykład pontony i duże materace powietrzne. Przed uruchomieniem Nowy lub nieużywany przez dłuższy okres czasu akumulatorek po około pięciu cyklach naładowania i rozładowania osiąga pełną sprawność. Akumulatorek (nr 9) możesz odryglować naciskając na przycisk odryglowania (nr 10). Pociągnij go w dół z nasady. Nie używaj w tym przypadku nadmiernej siły. Proces ładowania Włóż przyłącze wtyczki zasilacza (nr 3) względnie gniazda zapalniczki (nr 4) do ładowacza z szybem ładowania (nr 1) a szyb ładowania ładowacza załóż na akumulatorek (nr 2). Podłącz zasilacz do gniazdka elektrycznego względnie kabel zapalniczki do zapalniczki. Uwaga: Przy nasadzaniu szybu ładowacza pamiętaj o właściwej biegunowości. Wyłącznik ładowacza odblokuje się poprzez uaktywnienie procesu rozładowania (zapali się żółta lampka) akumulatorka. Po rozładowaniu rozpocznie się automatycznie proces ładowania (zaświeci się czerwona lampka). Jeśli akumulatorek będzie w pełni naładowany zapali się zielona lampka. Zalecamy zawsze naciskać włącznik przez rozpoczęciem ładowania akumulatorka, aby uniknąć na nim efektu pamięciowego. Proszę w miarę możliwości rozładowywać względnie ładować jedynie puste lub prawie puste akumulatorki. Do ładowania używaj tylko oryginalnej ładowarki, aby uniknąć uszkodzenia akumulatorka względnie ładowarki. Pamiętaj przy tym, aby ładować akumulatorek jedynie przy pomocy ładowarki o tym samym napięciu nominalnym. Podczas ładowania akumulatorek i ładowarka nagrzewają się, co jest zupełnie normalne. Po zakończeniu procesu ładowania ( około 4 5 godzin), wyciągnij ładowarkę z gniazdka wtykowego i wyjmij akumulatorek. Pamiętaj przy tym, że czas ładowania nie może zostać przekroczony. Znacząco skrócony czas sprawności po naładowaniu wskazuje, że akumulatorek powinien zostać niebawem wymieniony. 3

3 Uruchomienie Wkładanie akumulatorków Zanim włożysz akumulatorki przesuń zabezpieczenie transportowe (nr 6) w lewo (znak: zamek zamknięty) Naładowany akumulatorek (nr 9) wsuwaj w nasadę do momentu aż wskoczy w szczeliny. Włączanie/Wyłączanie Zabezpieczenie transportowe (nr 6) przesuń z lewa w prawo (znak: zamek otwarty) Włącz/ Wyłącz urządzenie włącznikiem/ wyłącznikiem (nr 7) PAMIETAJ PRZY TYM, ŻE URZĄDZENIE MIMO ZABEZPIECZENIA TRANSPORTOWEGO NIE MOŻE ZOSTAĆ WŁĄCZONE PRZY DZIAŁANIU SIŁY O WARTOŚCI PONAD 60 N NA WŁĄCZNIK/ WYŁĄCZNIK. Wskazówki dotyczące zastosowania Pompować najwyżej 10 minut bez przerwy. W celu ochrony silnika zrób po 10 minutach każdorazowo 10 minut przerwy. W przeciwnym wypadku przy dłuższym użyciu należy się liczyć z przegrzaniem i trwałym uszkodzeniem. Przed napompowaniem przedmiotu najpierw określ jego aktualną wartość ciśnienia. Napompowywane przedmioty trzymaj mocno lub trzymaj w naprężeniu. Pamiętaj przy tym, aby połączenie miedzy urządzeniem a napompowywanym przedmiotem było szczelne. Ujście powietrza i zasilacz muszą być zawsze czyste i pozbawione przeszkód. Uważaj aby podczas stosowania na wolnej przestrzeni, przez szczelinę napowietrzająca nie dostał się żaden piasek lub tym podobne. Zanim użyjesz przewodu ciśnieniowego lub innych zasilaczy, nakrętka musi być dobrze dokręcona i nie może ulec podczas użytkowania odkręceniu (poluzowaniu). Używaj jedynie dostarczonych lub pasujących zasilaczy. Jeśli przedmiot nie jest używany, załóż zabezpieczenie transportowe. Dzięki temu unikniesz nieoczekiwanego uruchomienia/ pracy urządzenia. Do trudno dostępnych miejsc używaj zawsze węża ciśnieniowego. Przy tym odkręć nakrętkę, włóż wąż ciśnieniowy wkręcając go i ponownie dokręć nakrętkę. 4

4 Napompowywanie kół samochodowych Do napompowania kół samochodowych nałóż pompkę powietrzną na wentyl bezpośrednio lub za pomocą węża ciśnieniowego. Manometr nie jest wycechowany i tym samym nie wskazuje dokładnych danych. Dlatego przed rozpoczęciem jazdy musi zostać sprawdzone ciśnienie w oponach, za pomocą wycechowanego przyrządu mierniczego! Napompowywanie kół rowerowych W celu napompowania kół rowerowych tradycyjnymi zworami, nakręć zasilacz na zawór. Nałóż pompkę powietrzna na zasilacz względnie wąż ciśnieniowy wkręć na zasilacz i napompuj koła rowerowe do żądanego wartości ciśnienia. W przypadku kół rowerowych z zaworem automatycznym (na przykład rowery górskie) nałóż pompkę powietrzną na zawór bezpośrednio lub przy pomocy węża ciśnieniowego. Wskaźnik ciśnienia nie jest wycechowany i tym samym nie wskazuje dokładnych danych. Dlatego przed rozpoczęciem jazdy musi zostać sprawdzone ciśnienie w oponach, za pomocą wycechowanego przyrządu mierniczego! Napompowywanie innych przedmiotów W celu napompowania dmuchanych artykułów zabawkowych, sportowych i plażowych zastosuj zasilacz do piłek lub do materaca powietrznego. Konserwacja i pielęgnacja Do czyszczenia części z tworzywa sztucznego nie używaj rozpuszczalników, ponieważ z reguły mogą je one uszkodzić i zniszczyć. Do usunięcia zabrudzenia, kurzu, oleju tłuszczu itp. używaj jedynie suchych, czystych ściereczek. Przed podjęciem wszelkich prac nad urządzeniem wyjmij akumulatorek! Przechowuj urządzenie w suchym i nie narażonym na mróz miejscu. Nie wystawiaj urządzenia na dłuższy okres na działanie promieniowania słonecznego, temperatury powyżej 50 C są szkodliwe. Nie otwieraj akumulatorka/ urządzenia. Ponieważ dołączony akumulatorek składa się ze stopu niklowo-kadmowego, zatem należy zastosować się do odpowiednich przepisów dotyczących utylizacji i nie dołączać go do zwykłych śmieci domowych. Zasięgnij porady w znajdujących się w twojej okolicy przedsiębiorstwach utylizacyjnych, o czym powinieneś w tym przypadku pamiętać. 5

5 Dane techniczne Pompka pneumatyczna: Ładowarka: Napięcie: 9,6 Volt Napięcie sieciowe: 230 V/ 50 Hz Napięcie nominalne akumulatorka: 9,6 Volt Napięcie nominalne ładowania: 12 Volt Maksymalne ciśnienie: 160 PSI/ 11 bar Napięcie nominalne 9,6 Volt akumulatorka: Szybkość pompowania: 7 l/ min Czas ładowania: 4-5 h Waga z akumulatorkiem: 1,2 kg Prąd ładowania: 500 ma Waga: Klasa ochrony: 290 g Akcesoria: Wąż ciśnieniowy, zasilacz na piłkę, zasilacz na wentyl i zasilacz na materac powietrzny UWAGA: Aby uniknąć szkód cielesnych i materialnych, zaznajom się przed pierwszym uruchomieniem ze wskazówkami bezpieczeństwa i instrukcją obsługi. Zmiany w kolorze, wyglądzie oraz te dotyczące unowocześnienia, są zastrzeżone przez nasza firmę.
