1 SmartWire - łączenie proste jak nigdy dotąd Informacja o produkcie Kompletny program dla ochrony silników, od prostych układów rozruchowych do złożonych układów napędowych, dający nowe możliwości komunikacyjne. SmartWire Styczniki mocy DIL Wyłączniki silnikowe PKZ Przekaźniki przeciążeniowe Z, ZB Układy rozruchowe MSC Softstartery DS4 Napędy

2 Technologia Darwin - technologiczny skok Technologia Darwin firmy Moeller zwiastuje fundamentalną zmianę w konwencjonalnych szafach sterowniczych. To brakujące połączenie pomiędzy światami automatyki i rozdzielnicy. Urządzenia łączeniowe i elementy automatyki łączą się ze sobą w prosty i przejrzysty sposób. Konwencjonalne oprzewodowanie sterownicze pomiędzy modułami WE/WY, a urządzeniami łączeniowymi jest zastępowane przez nową i prostą technologię łączeniową. Projekt Darwin obejmuje cały zakres produktów firmy Moeller dla szaf sterowniczych. Obszary zastosowań to sterowanie, łączenie, zabezpieczanie, urządzenia HMI i napędy. Takie właśnie były wymagania płynące z rynku: odejście od złożonych i trudnych do zarządzania struktur, które mogą być obsługiwane przez drogich specjalistów, w kierunku prostych, przejrzystych rozwiązań, opartych na najnowszych standardach. 2

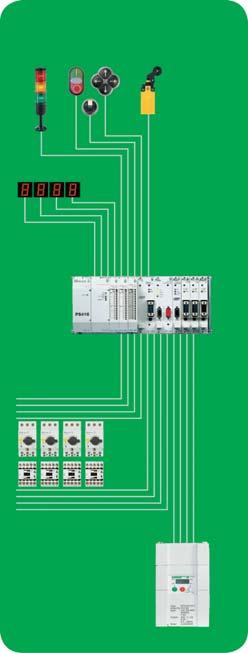

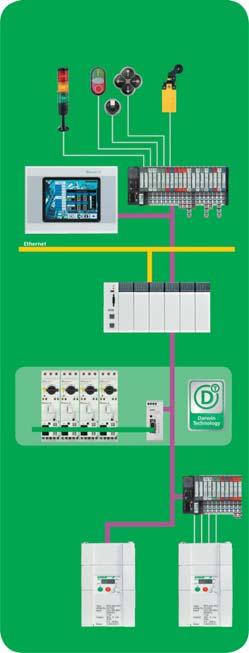

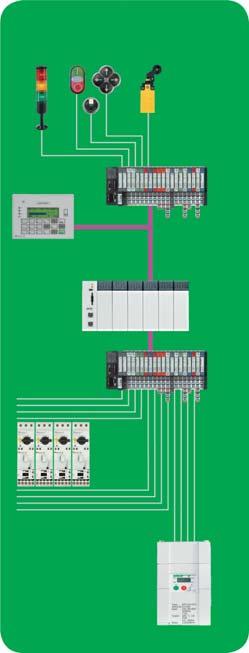

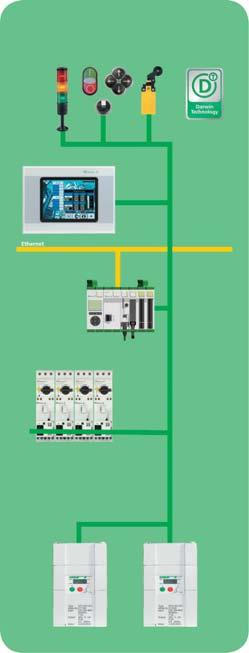

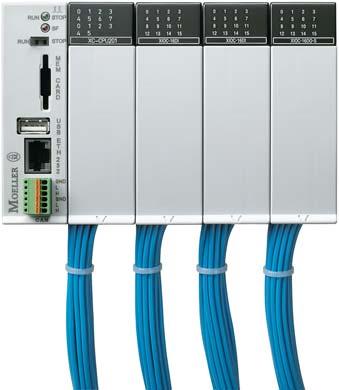

3 Darwin Ewolucja w szafach sterowniczych Nowa koncepcja szafy sterowniczej może być osiągnięta w kilku etapach. Nie tylko sterowniki PLC, ale również wszystkie aparaty łączeniowe, napędy i wizualizacja muszą być w tym projekcie uwzględnione. Proces ten, z powodu swojej głębi i zakresu, może być wdrożony tylko przez wiodącego producenta. Tutaj właśnie osiągane są te etapy rozwoju. Wczoraj Dzisiaj Dzisiaj ze SmartWire Jutro z easyconnect Każdy czujnik i element wykonawczy jest oprzewodowany oddzielnie do wejść i wyjść centralnego sterownika PLC. Rezultat: Wysokie wymagania w stosunku do oprzewodowania, masywne, drogie szafy sterownicze i złożony sposób zamawiania. Czujniki i elementy wykonawcze są oprzewodowane na zdecentralizowanych stacjach procesowych i stamtąd połączone są z centralnym sterownikiem poprzez magistralę danych. Rezultat: Zredukowane oprzewodowanie dzięki technlologii rozproszonych układów WE/WY i magistrali danych. System sterowania jest realizowany przez kilka małych szaf sterowniczych zlokalizowanych wzdłuż maszyny. Wysokie wymagania konfiguracyjne. Za pomocą SmartWire rozruszniki silnikowe są przyłączane bezpośrednio do PLC. Reszta oprzewodowania jest realizowana wg obecnej praktyki. Rezultat: Wymagania oprzewodowania dla styczników i rozruszników silnikowych są znacząco zredukowane, tak jak liczba rozproszonych układów WE/WY, włącznie z zaciskami, złączkami i błędnym oprzewodowaniem. Sygnały WE/WY są przesyłane bezpośrednio do stycznika. Oprzewodowanie obwodu sterowania pomiędzy sterownikiem a aparatami łączeniowymi jest całkowicie zastąpione przez easyconnect. Rezultat: Wszystkie urządzenia są połączone za pomocą funkcji easyconnect, jako lokalne i zdalne układy WE/WY sterowania easycontrol. System konfiguruje się samodzielnie. Błędy w oprzewodowaniu są wyeliminowane. 3

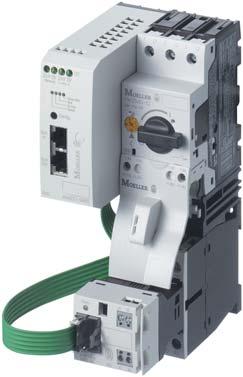

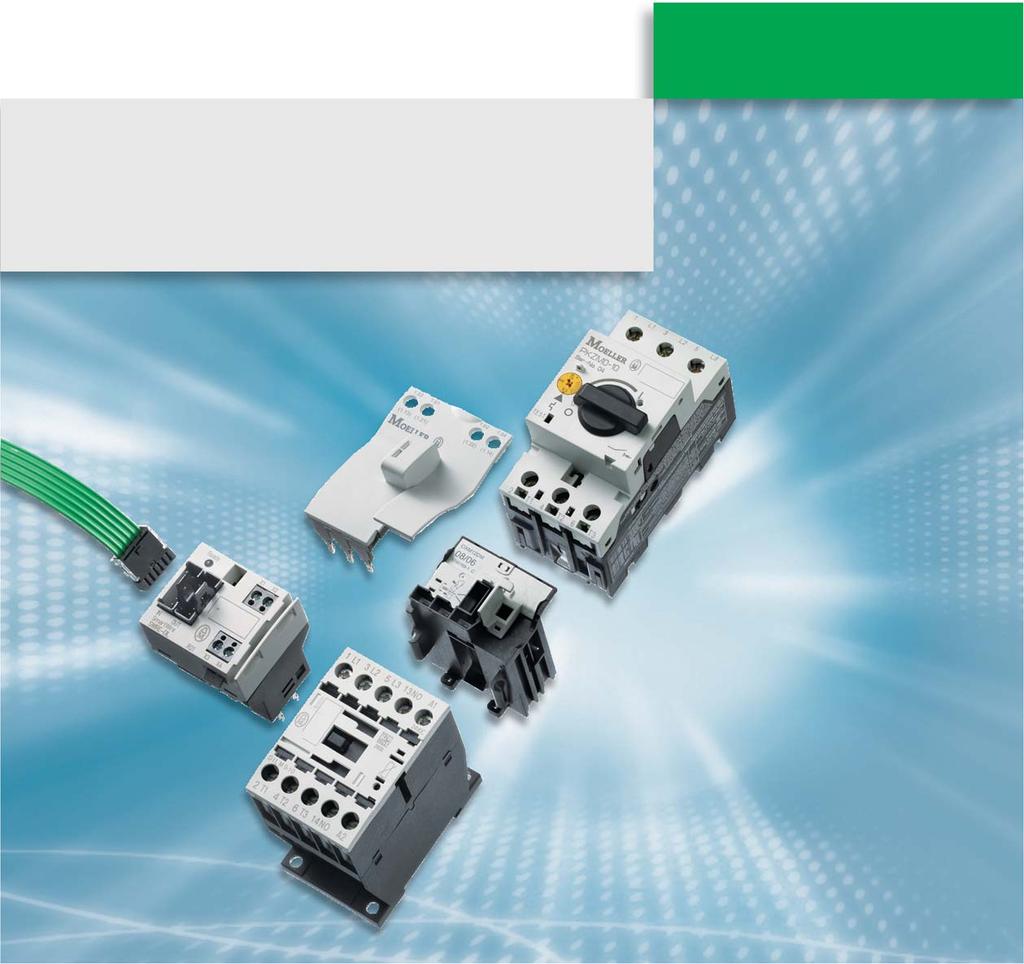

4 Darwin - etap pierwszy: Proste łączenie rozruszników silnikowych Technologia SmartWire umożliwia przyłączanie urządzeń łączeniowych do sterownika PLC bez konieczności stosowania złożonego oprzewodowania obwodów sterowania. Oprzewodowanie sterownicze pomiędzy PLC, a aparatami łączeniowymi jest całkowicie zastąpione poprzez wtykowe, gotowe przewody łączeniowe. Istotnie zredukowane zostały wymagania dla oprzewodowania, tak więc błędy łączeniowe należą już do przeszłości. Pozwala to na oszczędności podczas montażu, sprawdzania i zmniejsza zakłócenia podczas pracy urządzenia. System SmartWire jest elastyczny, ponieważ można go stosować dla standardowego, istniejącego układu rozruchowego. Zastosowanie standardowych urządzeń oznacza, że koszty zapasów nie są niepotrzebnie zwiększane i zapewniona jest ogólnoświatowa dostępność części zamiennych. 4

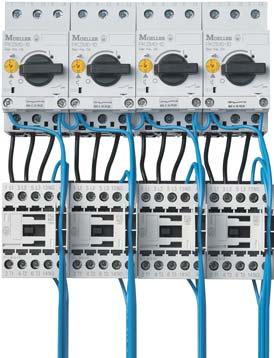

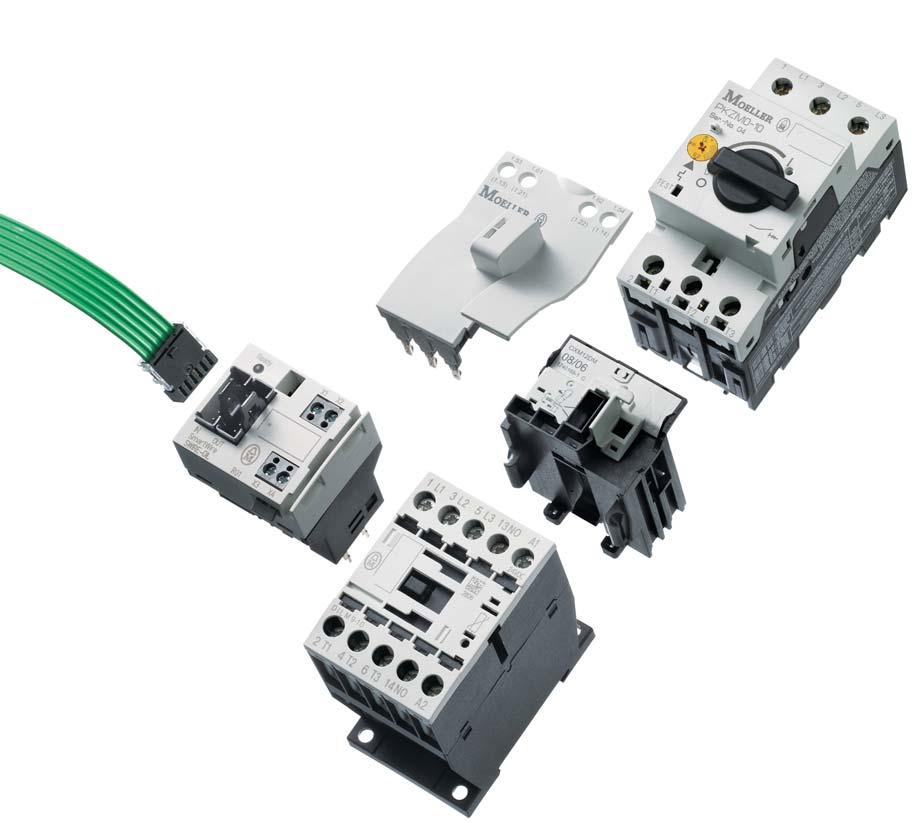

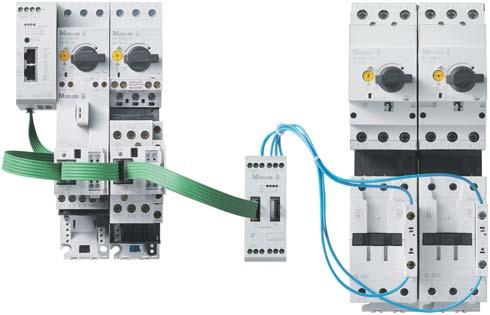

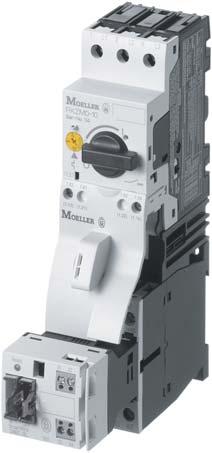

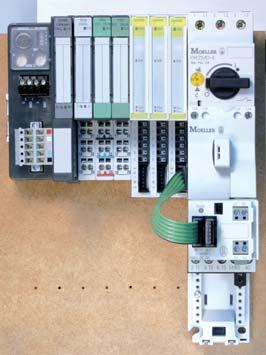

5 Zastępowanie oprzewodowania sterowniczego Połączenia rozruszników silnikowych wymagają zwykle stosowania pojedynczych przewodów sterowniczych dla każdego indywidualnego przyłącza. Oznacza to bardzo wysokie wymagania dla oprzewodowania. Praktyka pokazuje, że każda pojedyncza żyła zwiększa ryzyko wystąpienia uszkodzenia podczas instalowania. Przyłączanie rozruszników silnikowych za pomocą SmartWire oferuje bardzo proste i łatwe rozwiązanie. Aby rozrusznik silnikowy był kompatybilny z systemem SmartWire, użytkownik po prostu wtyka dodatkowy moduł SmartWire na stycznik. Moduł ten wyposażony jest w sześciobiegunowe złącze wtykowe, które zastępuje połączenia obwodów sterowania. Eliminacja układów WE/WY w PLC Oprzewodowanie obwodów sterowania jest eliminowane nie tylko w przypadku urządzeń łączeniowych, ale również na sterowniku PLC. Zmniejsza to koszty na moduły WE/WY, które nie są już teraz więcej potrzebne. Gdziekolwiek wymagany jest projekt kompaktowy, to zaoszczędzone w ten sposób miejsce pozwala na efektywne zaprojektowanie szafy sterowniczej. Stosując technologię SmartWire i połączenia wtykowe eliminujemy również możliwe błędy w oprzewodowaniu. Łatwe projektowanie Technologia SmartWire znacząco upraszcza projektowanie rozruszników silnikowych. Kiedy poprzednio obwody sterowania musiały być indywidualnie przystosowane do maszyny lub konfiguracji systemu oraz połączenie rozrusznika silnikowego do sterownika PLC wymagało osobnego schematu połączeń, to teraz jest to zupełnie niepotrzebne. Jedynie główny obwód prądowy do silnika musi być zaplanowany oddzielnie. Można połączyć ze sobą do 16 rozruszników silnikowych dla jednego interfejsu SmartWire oszczędzając w ten sposób skomplikowanego oprzewodowania sterowniczego. 5

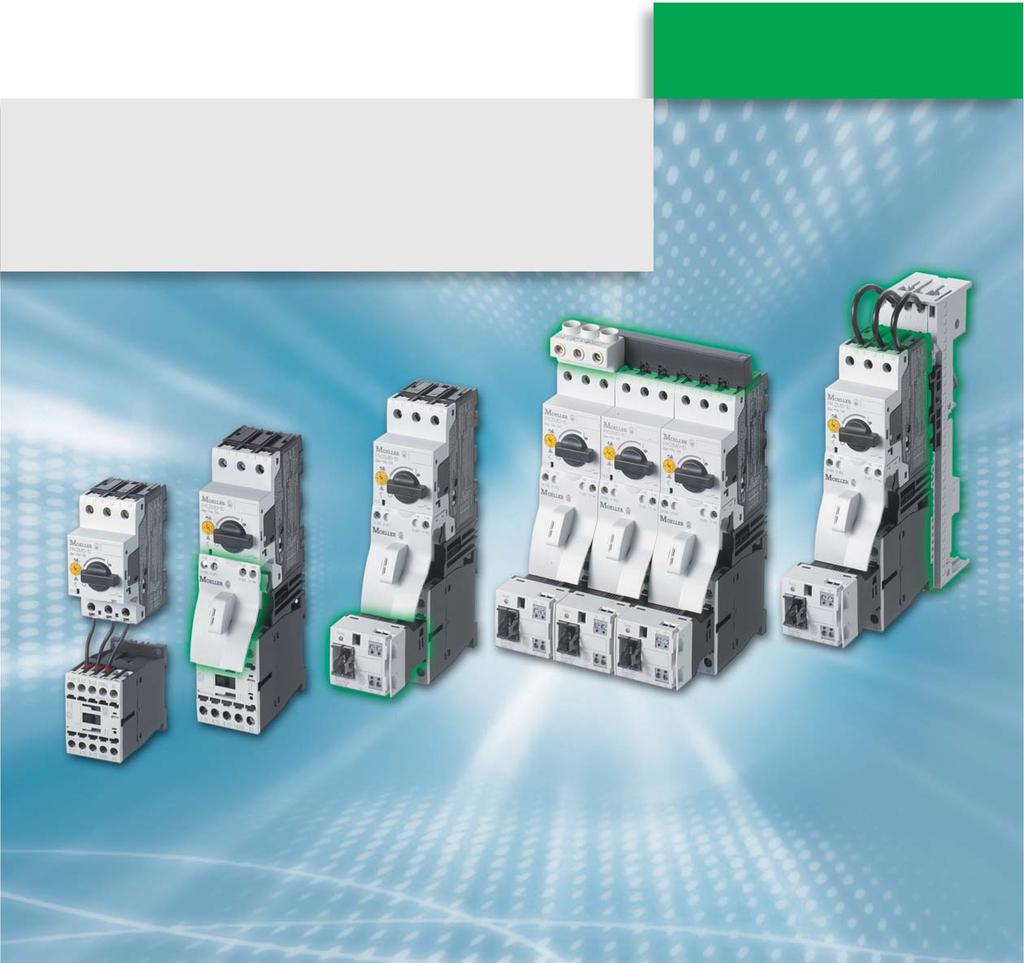

6 System modułowy dla indywidualnych rozwiązań Rozruszniki silnikowe jako standardowe komponenty + Złącze wtykowe + Złącze wtykowe + SmartWire + Złącze wtykowe + SmartWire + Złącze wtykowe + SmartWire + Trzybiegunowa listwa zasilająca + Adapter szynowy Konwencjonalne oprzewodowanie Oszczędność miejsca i przewodów obwodu głównego Oszczędność miejsca i przewodów obwodu głównego Oszczędność oprzewodow. sterowniczego i układów WE/WY PLC Oszczędność miejsca i przewodów obwodu głównego Oszczędność oprzewodowania sterowniczego i układów WE/WY PLC Oszczędność oprzewodowania zasilającego Producenci rozdzielnic, pulpitów oraz elektroinstalatorzy mogą stosować technologię SmartWire od razu, ponieważ system ten można zastosować do standardowych produktów firmy Moeller. Na przykład, moduł SmartWire dla stycznika DILM do 32 A jest po prostu wtykany na stycznik, tak jak styki pomocnicze. Aby stworzyć rozrusznik silnikowy dodajemy do tego tylko standardowy wyłącznik silnikowy z typoszeregu. Taki układ rozruchowy może zostać teraz zamontowany na szynie montażowej, bądź wyposażony w trzybiegunową listwę przyłączeniową lub zainstalowany na adapterze szynowym. Ponadto, dla styczników i wyłączników silnikowych wciąż można zastosować akcesoria systemowe. Przykładowo, moduł SmartWire dla stycznika DILM może być zastosowany dla rozruszników do 15 kw. 6

7 Zatrzymanie awaryjne Napięcie sterownicze dla styczników jest podane bezpośrednio na interfejs SmartWire. Oznacza to, że wyłączanie poprzez zatrzymanie awaryjne może być zrealizowane na interfejsie SmartWire. Wyłączanie poprzez zatrzymanie awaryjne dotyczy całej grupy rozruszników silnikowych. Moduł zasilacza umożliwia zrealizowanie kilku grup zatrzymań awaryjnych w ramach jednej gałęzi podłączonej do interfejsu SmartWire. W takim przypadku, moduł zasilający zasila obwody sterownicze dla każdej wybranej grupy styczników. Sterowanie ręczne Koncepcja SmartWire pozwala również na zrealizowanie sterowania ręcznego. Użytkownik może wykorzystać moduł SmartWire, aby zablokować aktywowanie stycznika. W takim przypadku, stycznik jest załączany z poziomu sterowania ręcznego. Umożliwia to załączanie silnika podczas prób w terenie lub w przypadku awarii sterownika PLC. Jeden system do 1600 A Dla bardziej złożonych zadań mogą być zastosowane dodatkowe elementy WE/WY. Moduły mogą być stosowane dowolnie: przykładowo, mogą być użyte do przyłączania rozruszników silnikowych o mocy większej niż 15 kw, do monitorowania wyłączników mocy NZM lub do integrowania z systemem komponentów innych producentów. Jednak wymaga to dodatkowego oprzewodowania. SmartWire jest niezależnym system komunikacji, niemniej jednak zaprojektowany jest do systemów otwartych. Interfejs SmartWire został również przygotowany dla rozproszonych We/Wy (XI/ON). Zarówno standardowe rozruszniki oraz styczniki firmy Moeller mogą być przyłączane bezpośrednio do systemu XI/ON, tak jak i różne wejścia i wyjścia. Do każdej stacji XI/ON mogą być przyłączone 3 gałęzie SmartWire, z których każda posiada 16 modułów. 7

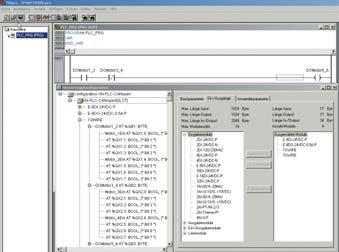

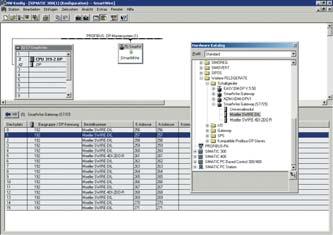

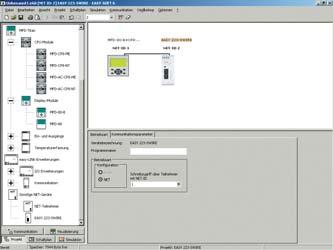

8 Wygodne konfigurowanie i sprawdzanie easynet Kiedy instalowanie zostanie ukończone, wystarczy tylko nacisnąć przycisk na interfejsie wejściowym (gateway) i adresy zostaną przypisane automatycznie. Konfigurowanie modułów SmartWire z wyższego poziomu sterownika PLC zależy od zastosowanej magistrali danych i jest realizowane za pomocą standardowych procedur. Na przykład przekaźniki programowalne easy nie potrzebują żadnego konfigurowania, bo wejścia i wyjścia modułów SmartWire są używane jako wejścia/wyjścia easynet. Również dla protokołu Profibus DP nie ma żadnych dodatkowych wymagań odnośnie konfigurowania. W trakcie uruchamiania systemu wymagana konfiguracja porównywana jest z aktualną konfiguracją modułów SmartWire. 8

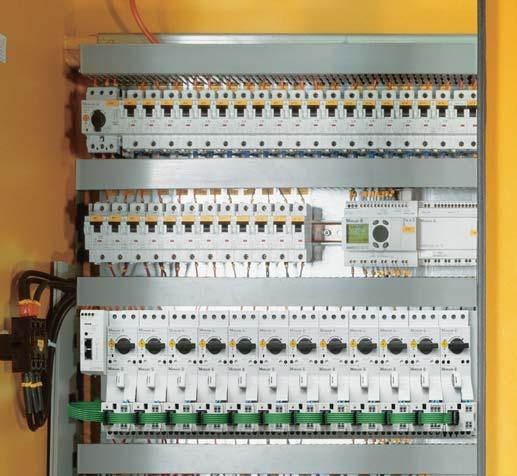

9 Wszystko zaczyna się przy planowaniu System SmartWire pomaga w projektowaniu szaf sterowniczych. Oszczędność z tytułu modułów WE/WY oznacza nie tylko więcej miejsca, ale również mniej zacisków do zaprojektowania. Ponieważ technologia SmartWire może być łączona ze standardowymi urządzeniami serii xstart, jej dostępność jest bardzo łatwa. Dla zrealizowania dowolnej aplikacji z maksymalną elastycznością, potrzebnych jest tylko kilka różnych typów urządzeń. System modułowy xstart stanowi podstawę dla indywidualnych i rozszerzalnych rozwiązań z wykorzystaniem SmartWire. Tak więc, istniejące aplikacje mogą być później zmienione na system SmartWire bez żadnych problemów. Montaż i oprzewodowanie proste jak nigdy dotąd. Aby móc wykorzystać standardowe układy rozruchowe wystarczy po prostu założyć moduł SmartWire dla typowego stycznika z serii xstart. W ten sposób oprzewodowanie sterownicze jest zastępowane przez technologię SmartWire. Nie trzeba już przygotowywać połączeń kablowych, opisywać i układać przewodów. Za pomocą przycisku, moduły SmartWire są w prosty sposób adresowane. Nie jest wymagana przy tym żadna specjalistyczna wiedza lub narzędzia. Odbiór instalacji może być przeprowdzony bez żadnych problemów, ponieważ stosując SmartWire, błędy w oprzewodowaniu należą do przeszłości. Przyjazna obsługa, elastyczne rozszerzanie Stosując technologię Darwin, dostarczamy operatorowi czytelnie zaprojektowaną szafę sterowniczą. Nawet pierwszy etap rozszerzenia za pomocą SmartWire, ogranicza ilość WE/WY na sterowniku PLC i oprzewodowania rozrusznika silnikowego. Dioda LED wskazuje gotowość operacyjną modułów SmartWire. W ten sposób, przyczyna uszkodzenia może być szybko zlokalizowana w trakcie pracy. Wymiana modułu jest bardzo prosta, bo jedynym potrzebnym narzędziem jest wkrętak. Ponadto, jeżeli należy wymienić aparat łączeniowy, to wszystko ułatwia tutaj zastosowanie standardowych aparatów. Poźniejsze rozszerzenie może być przeprowadzone bez żadnych problemów - po prostu wystarczy założyć nowy moduł. Konfigurowanie modułów odbywa się automatycznie, przez naciśnięcie przycisku. 9

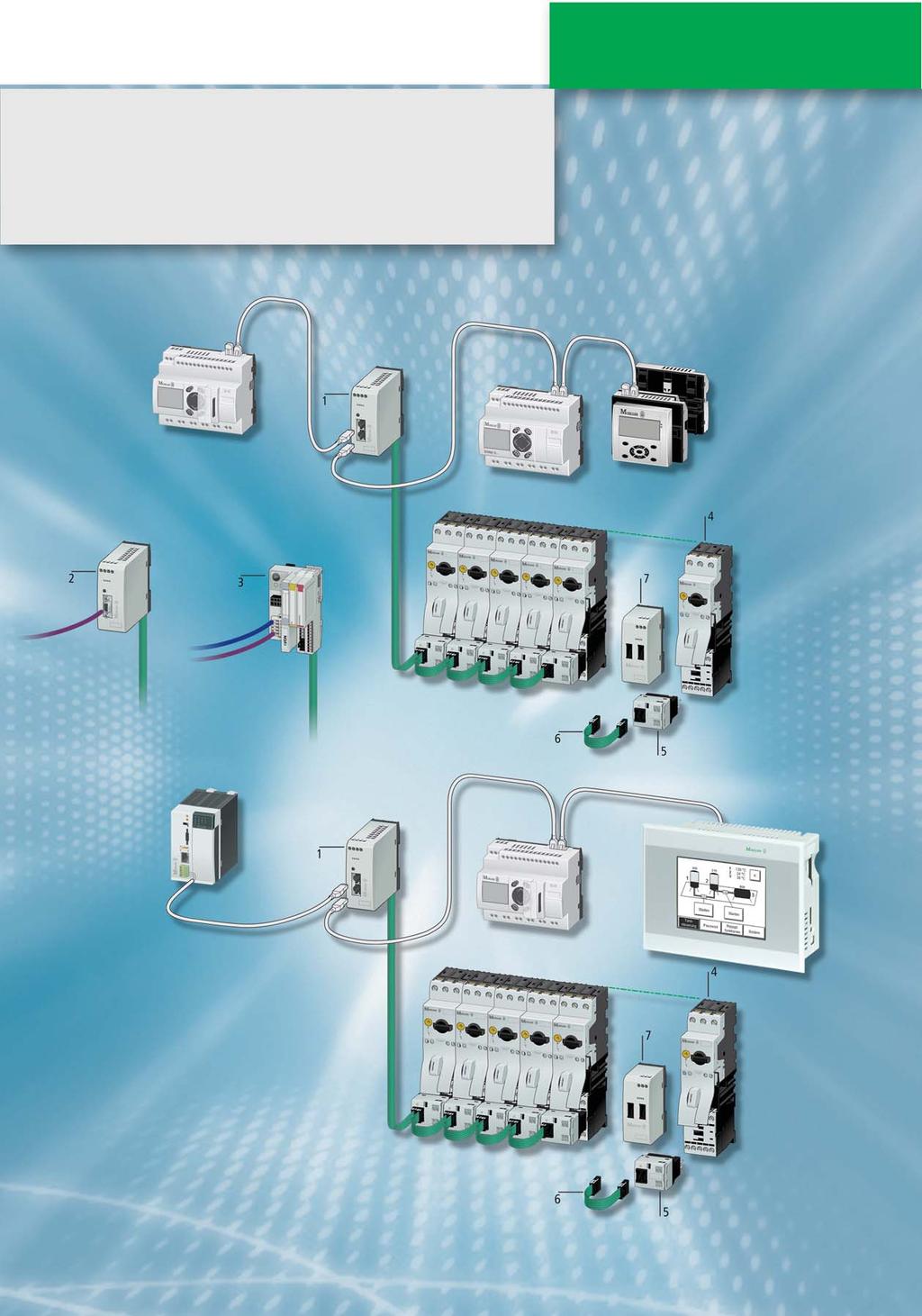

10 Podłączanie do interfejsu 1 Interfejs easynet / CANopen 2 Interfejs PROFIBUS DP 3 Interfejs SmartWire dla We/Wy XI/ON 4 Rozrusznik silnikowy MSC 5 Moduł SmartWire dla stycznika DILM 6 Przewód łączeniowy 7 Moduł zasilacza 10

11 Dane techniczne Łatwe przyłączanie Opis Typ Nr zam. Interfejs Profibus DP Interfejs z zasilaczem dla modułów SmartWire i napięciem SWIRE-GW-DP sterowniczym dla styczników Przyłączanie do PROFIBUS DP jako slave. - Prędkość: 9,6 Kbit/s do 12 Mbit/s. - 9-cio pinowe gniazdo SUB-D. - Zakres adresów Przyłączanie do SmartWire jako master. - Obsługuje 16 modułów SmartWire dla styczników DILM. easynet/canopen Interfejs z zasilaczem dla modułów SmartWire i napięciem EASY223-SWIRE sterowniczym dla styczników Przyłączanie do easynet lub CANopen - Obsługuje 16 modułów SmartWire dla styczników DILM - Wybór trybu pracy: easynet lub CANopen. Moduły SmartWire Moduł dla DILM Moduł SmartWire do montażu na stycznikach SWIRE-DIL DILM 7 do DILM moduł na stycznik - Przyłączanie do SmartWire jako slave. - Max. 16 modułów SmartWire w jednej gałęzi podłączonej do interfejsu - 1 wejście cyfrowe - Wskazanie załączenia stycznika. Moduł WE/WY Moduł WE/WY SmartWire dla połączenia ze stycznikami SWIRE-4DI-2DO-R łączeniowymi powyżej 15 kw wejścia cyfrowe - 2 wyjścia przekaźnikowe. Moduł zasilacza Moduł zasilacza SmartWire dla zasilania SWIRE-PF napięciem sterowniczym Przyłączanie do SmartWire jako moduł pasywny (bez adresu). Akcesoria Przewody łączące Gotowe przewody łączące SmartWire. Długość: 85 mm SWIRE-CAB Długość: 110 mm SWIRE-CAB Długość: 150 mm SWIRE-CAB Długość: 250 mm SWIRE-CAB Długość: 1000 mm SWIRE-CAB Długość: 2000 mm SWIRE-CAB Zaślepka końcowa Zaślepka końcowa dla ostatniego modułu SWIRE-CAB-000 SmartWire, 6-biegunowa, nie posiada funkcji elektrycznych. NHI-E z przewodami NHI-E-10-PKZ0 z przewodami łączeniowymi NHI-E-10L-PKZ0 (AWG18, niebieskie), podłączenie do modułu SmartWire dla DILM. Uwaga: Liczba rozruszników silnikowych lub styczników DILM w gałęzi, podłączonych do jednego interfejsu, zależy od poboru mocy cewek styczników. Aby zwiększyć ilość modułów SmartWire, można zastosować moduły zasilaczy. 11

12 Przegląd systemu styczników mocy DILM DIL M7 DIL M9 DIL M12 DIL M17 DIL M25 DIL M32 bez styków wbud. DILM40 Typ 1 NO DILM7-10 DILM9-10 DILM12-10 DILM17-10 DILM25-10 DILM NC DILM7-01 DILM9-01 DILM12-01 DILM17-01 DILM25-01 DILM NO i 2NC Konw. prąd termiczny AC-1 Ith do 690 V A Znamionowy prąd pracy AC / 230 V A / 400 V A V A I e 660 / 690 V A V A Znamionowa moc silnika 3-faz. AC / 230 V kw 2,2 2,5 3,5 5 7, ,5 380 / 400 V kw 3 4 5,5 7, ,5 500 V kw 3,5 4, , P 660 / 690 V kw 3,5 4,5 6, V kw Znamionowy prąd pracy AC / 230 V A / 400 V A V A 4, I e 660 / 690 V A 4 4, V A Znamionowa moc silnika 3-faz. AC / 230 V kw 1 1,5 2 2,5 3, / 400 V kw 2,2 2,5 3 4, V kw 2,5 2,8 3, P 660 / 690 V kw 2,9 3,6 4,4 6,5 8, V kw Moduły styków pomocniczych Przekaźniki przeciążeniowe DILM32-XHI02 DILM32-XHI11 DILM32-XHI22 DILA-XHI20 DILA-XHI02 DILA-XHI22 DILA-XHI31 DILA-XHI13 ZB32 DILA-XHI40 DILA-XHI04 DILA-XHIV11 DILA-XHIV22 DILM150-XHI20 DILM150-XHI11 DILM150-XHI22 Z Z / ZB - Przekaźnik termobimetalowy ZB12 ZB32-XEZ ZEV - Elektroniczne zabezpieczenie silników elektrycznych ZEV ZEV + ZEV-XSW-145, zakres ZEV + ZEV-XSW-25, zakres nastaw 1-25 A ZEV + ZEV-XSW-65, zakres nastaw 2-65 A EMT6 - Termistorowe zabezpieczenie silników elektrycznych EMT6 EMT6(230V) 1) - na zapytanie 12

13 DIL M40 DIL M50 DIL M65 DIL M80 DIL M95 DIL M115 DIL M150 DIL M185 DIL M225 DIL M250 DILM50 DILM65 DILM80 DILM95 DILM115 DILM150 DILM185-S/22 DILM225-S/22 DILM250-S/ , DILM1000-XHI11-SI DILM1000-XHIV11-SI DILM1000-XHI11-SI DILM1000-XHI11V-SI DILM1000-XHI11-SA 65 ZB150 Z5-.../FF250 ZB65-XEZ ZEV + ZEV-XSW-820, zakresie nastaw A nastaw A EMT6-DB EMT6-DB(230V) EM EM EM 13

14 DIL M300 DIL M400 DIL M500 DIL M580 DIL M650 DIL M750 DIL M820 DIL M1000 DILM300-S/22 DILM400-S/22 DILM500-S/22 DILM580/22 DILM650/22 DILM750/22 DILM820/22 DILM1000/ T6-K T6-KDB T6-DBK 14

15 Dane do zamówienia Zestawy aparatów Schemat połączeń Dane silnika Zakres nastaw Koordynacja Moc znamionowa Znamionowy prąd pracy 400 V Znamionowy prąd zwarcia V Wyzwalacz przeciążeniowy AC V 400 V 415 V P I e I q I r I rm kw A ka A A Wyzwalacz zwarciowy Rozrusznik silnikowy Napięcie sterownicze 24 V DC Typ Nr zam. Zestawy aparatów MSC-D I M 3 ~ I , 2 MSC-D-0,25-M7(24VDC) MSC-D-0,4-M7(24VDC) MSC-D-0,63-M7(24VDC) MSC-D-1-M7(24VDC) MSC-D-1,6-M7(24VDC) MSC-D-2,5-M7(24VDC) MSC-D-4-M7(24VDC) MSC-D-6,3-M7(24VDC) MSC-D-10-M7(24VDC) MSC-D-10-M9(24VDC) MSC-D-12-M12(24VDC) MSC-D-16-M15(24VDC) , 2 MSC-D-10-M17(24VDC) MSC-D-12-M17(24VDC) MSC-D-16-M17(24VDC) MSC-D-25-M25(24VDC) MSC-D-32-M32(24VDC) M 3 ~ 15
