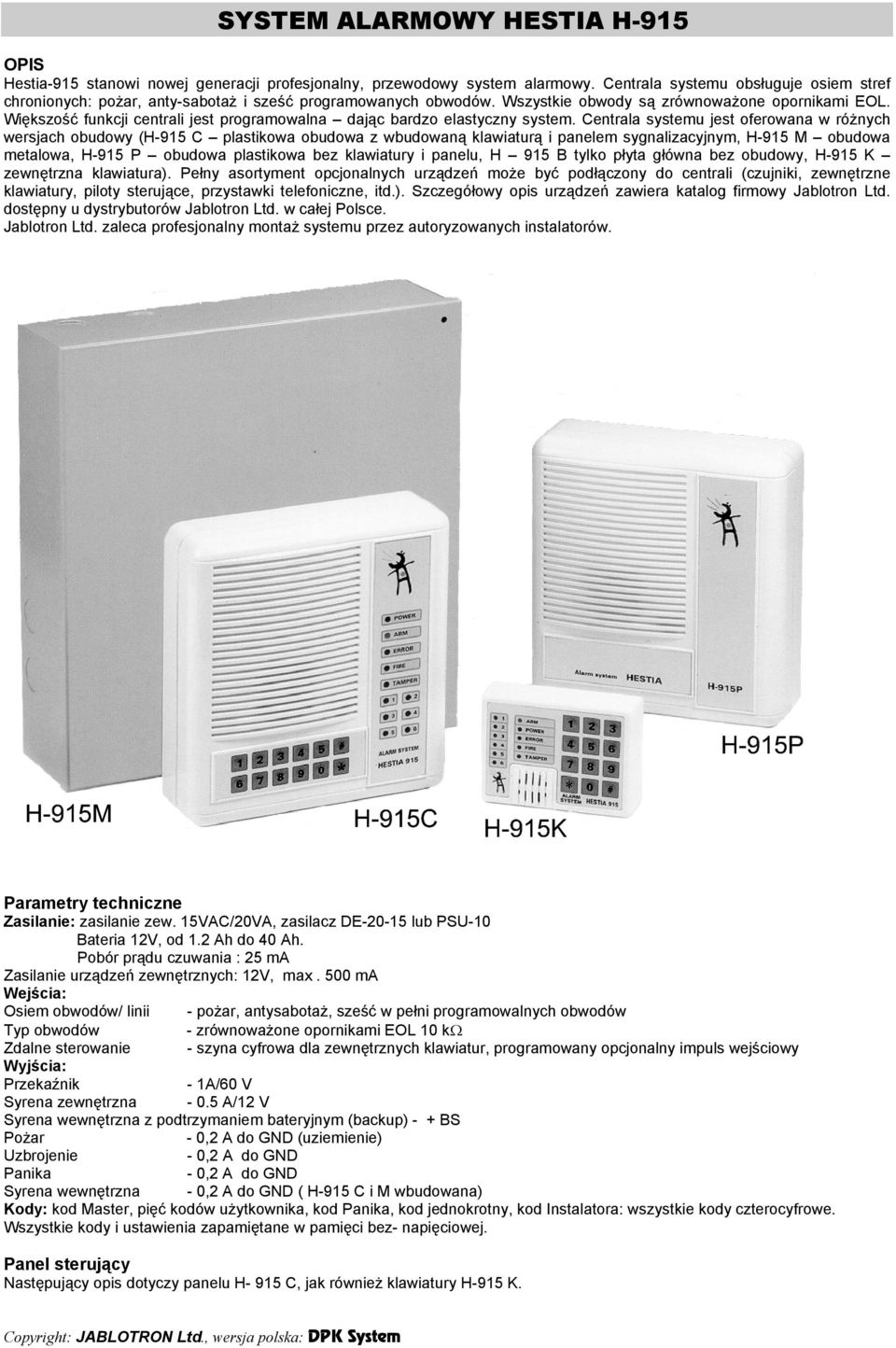

1 SYSTEM ALARMOWY HESTIA H-915 OPIS Hestia-915 stanowi nowej generacji profesjonalny, przewodowy system alarmowy. Centrala systemu obsługuje osiem stref chronionych: pożar, anty-sabotaż i sześć programowanych obwodów. Wszystkie obwody są zrównoważone opornikami EOL. Większość funkcji centrali jest programowalna dając bardzo elastyczny system. Centrala systemu jest oferowana w różnych wersjach obudowy (H-915 C plastikowa obudowa z wbudowaną klawiaturą i panelem sygnalizacyjnym, H-915 M obudowa metalowa, H-915 P obudowa plastikowa bez klawiatury i panelu, H 915 B tylko płyta główna bez obudowy, H-915 K zewnętrzna klawiatura). Pełny asortyment opcjonalnych urządzeń może być podłączony do centrali (czujniki, zewnętrzne klawiatury, piloty sterujące, przystawki telefoniczne, itd.). Szczegółowy opis urządzeń zawiera katalog firmowy Jablotron Ltd. dostępny u dystrybutorów Jablotron Ltd. w całej Polsce. Jablotron Ltd. zaleca profesjonalny montaż systemu przez autoryzowanych instalatorów. Parametry techniczne Zasilanie: zasilanie zew. 15VAC/20VA, zasilacz DE lub PSU-10 Bateria 12V, od 1.2 Ah do 40 Ah. Pobór prądu czuwania : 25 ma Zasilanie urządzeń zewnętrznych: 12V, max. 500 ma Wejścia: Osiem obwodów/ linii - pożar, antysabotaż, sześć w pełni programowalnych obwodów Typ obwodów - zrównoważone opornikami EOL 10 kω Zdalne sterowanie - szyna cyfrowa dla zewnętrznych klawiatur, programowany opcjonalny impuls wejściowy Wyjścia: Przekaźnik - 1A/60 V Syrena zewnętrzna A/12 V Syrena wewnętrzna z podtrzymaniem bateryjnym (backup) - + BS Pożar - 0,2 A do GND (uziemienie) Uzbrojenie - 0,2 A do GND Panika - 0,2 A do GND Syrena wewnętrzna - 0,2 A do GND ( H-915 C i M wbudowana) Kody: kod Master, pięć kodów użytkownika, kod Panika, kod jednokrotny, kod Instalatora: wszystkie kody czterocyfrowe. Wszystkie kody i ustawienia zapamiętane w pamięci bez- napięciowej. Panel sterujący Następujący opis dotyczy panelu H- 915 C, jak również klawiatury H-915 K.

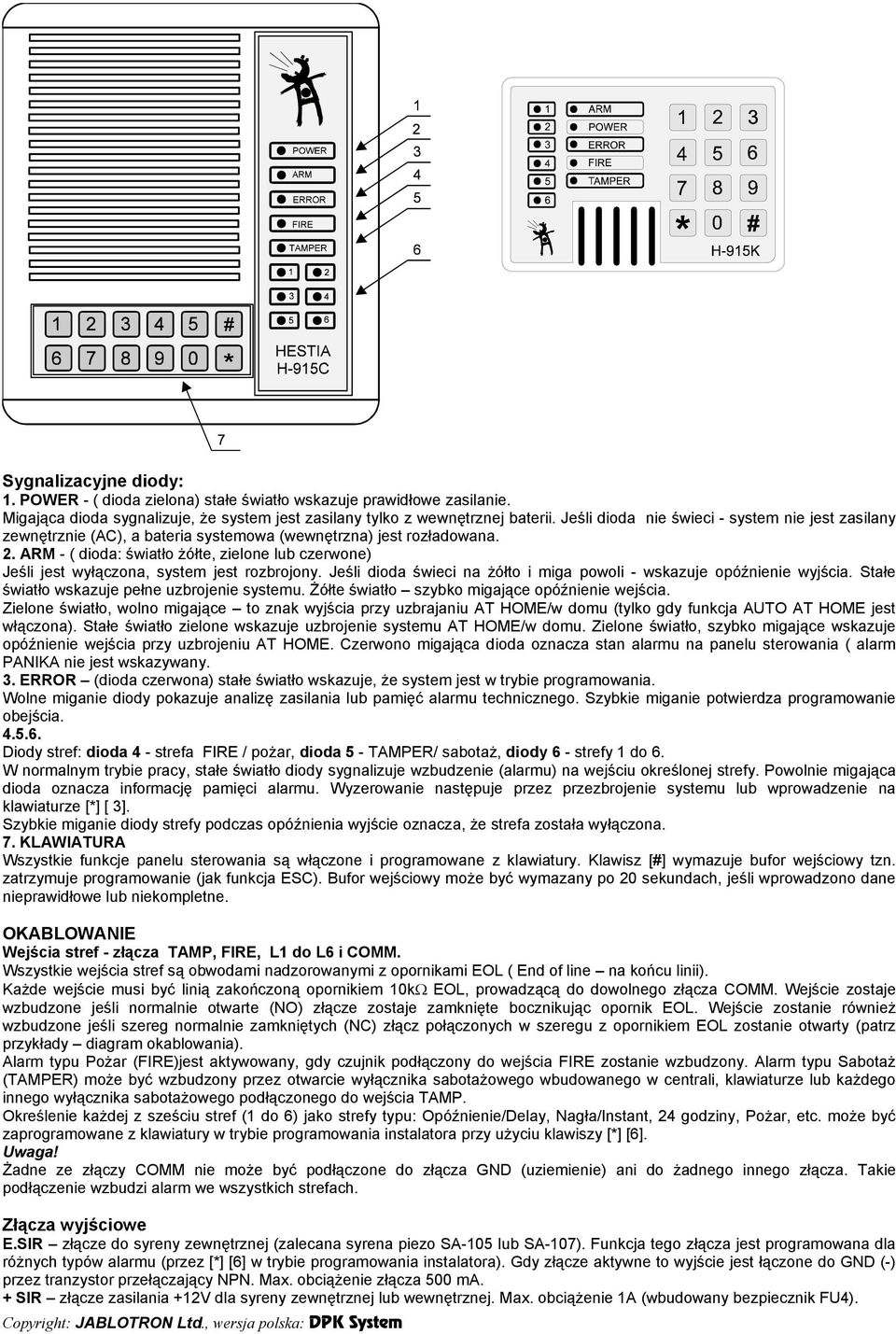

2 Sygnalizacyjne diody: 1. POWER - ( dioda zielona) stałe światło wskazuje prawidłowe zasilanie. Migająca dioda sygnalizuje, że system jest zasilany tylko z wewnętrznej baterii. Jeśli dioda nie świeci - system nie jest zasilany zewnętrznie (AC), a bateria systemowa (wewnętrzna) jest rozładowana. 2. ARM - ( dioda: światło żółte, zielone lub czerwone) Jeśli jest wyłączona, system jest rozbrojony. Jeśli dioda świeci na żółto i miga powoli - wskazuje opóźnienie wyjścia. Stałe światło wskazuje pełne uzbrojenie systemu. Żółte światło szybko migające opóźnienie wejścia. Zielone światło, wolno migające to znak wyjścia przy uzbrajaniu AT HOME/w domu (tylko gdy funkcja AUTO AT HOME jest włączona). Stałe światło zielone wskazuje uzbrojenie systemu AT HOME/w domu. Zielone światło, szybko migające wskazuje opóźnienie wejścia przy uzbrojeniu AT HOME. Czerwono migająca dioda oznacza stan alarmu na panelu sterowania ( alarm PANIKA nie jest wskazywany. 3. ERROR (dioda czerwona) stałe światło wskazuje, że system jest w trybie programowania. Wolne miganie diody pokazuje analizę zasilania lub pamięć alarmu technicznego. Szybkie miganie potwierdza programowanie obejścia Diody stref: dioda 4 - strefa FIRE / pożar, dioda 5 - TAMPER/ sabotaż, diody 6 - strefy 1 do 6. W normalnym trybie pracy, stałe światło diody sygnalizuje wzbudzenie (alarmu) na wejściu określonej strefy. Powolnie migająca dioda oznacza informację pamięci alarmu. Wyzerowanie następuje przez przezbrojenie systemu lub wprowadzenie na klawiaturze [*] [ 3]. Szybkie miganie diody strefy podczas opóźnienia wyjście oznacza, że strefa została wyłączona. 7. KLAWIATURA Wszystkie funkcje panelu sterowania są włączone i programowane z klawiatury. Klawisz [#] wymazuje bufor wejściowy tzn. zatrzymuje programowanie (jak funkcja ESC). Bufor wejściowy może być wymazany po 20 sekundach, jeśli wprowadzono dane nieprawidłowe lub niekompletne. OKABLOWANIE Wejścia stref - złącza TAMP, FIRE, L1 do L6 i COMM. Wszystkie wejścia stref są obwodami nadzorowanymi z opornikami EOL ( End of line na końcu linii). Każde wejście musi być linią zakończoną opornikiem 10kΩ EOL, prowadzącą do dowolnego złącza COMM. Wejście zostaje wzbudzone jeśli normalnie otwarte (NO) złącze zostaje zamknięte bocznikując opornik EOL. Wejście zostanie również wzbudzone jeśli szereg normalnie zamkniętych (NC) złącz połączonych w szeregu z opornikiem EOL zostanie otwarty (patrz przykłady diagram okablowania). Alarm typu Pożar (FIRE)jest aktywowany, gdy czujnik podłączony do wejścia FIRE zostanie wzbudzony. Alarm typu Sabotaż (TAMPER) może być wzbudzony przez otwarcie wyłącznika sabotażowego wbudowanego w centrali, klawiaturze lub każdego innego wyłącznika sabotażowego podłączonego do wejścia TAMP. Określenie każdej z sześciu stref (1 do 6) jako strefy typu: Opóźnienie/Delay, Nagła/Instant, 24 godziny, Pożar, etc. może być zaprogramowane z klawiatury w trybie programowania instalatora przy użyciu klawiszy [*] [6]. Uwaga! Żadne ze złączy COMM nie może być podłączone do złącza GND (uziemienie) ani do żadnego innego złącza. Takie podłączenie wzbudzi alarm we wszystkich strefach. Złącza wyjściowe E.SIR złącze do syreny zewnętrznej (zalecana syrena piezo SA-105 lub SA-107). Funkcja tego złącza jest programowana dla różnych typów alarmu (przez [*] [6] w trybie programowania instalatora). Gdy złącze aktywne to wyjście jest łączone do GND (-) przez tranzystor przełączający NPN. Max. obciążenie złącza 500 ma. + SIR złącze zasilania +12V dla syreny zewnętrznej lub wewnętrznej. Max. obciążenie 1A (wbudowany bezpiecznik FU4).

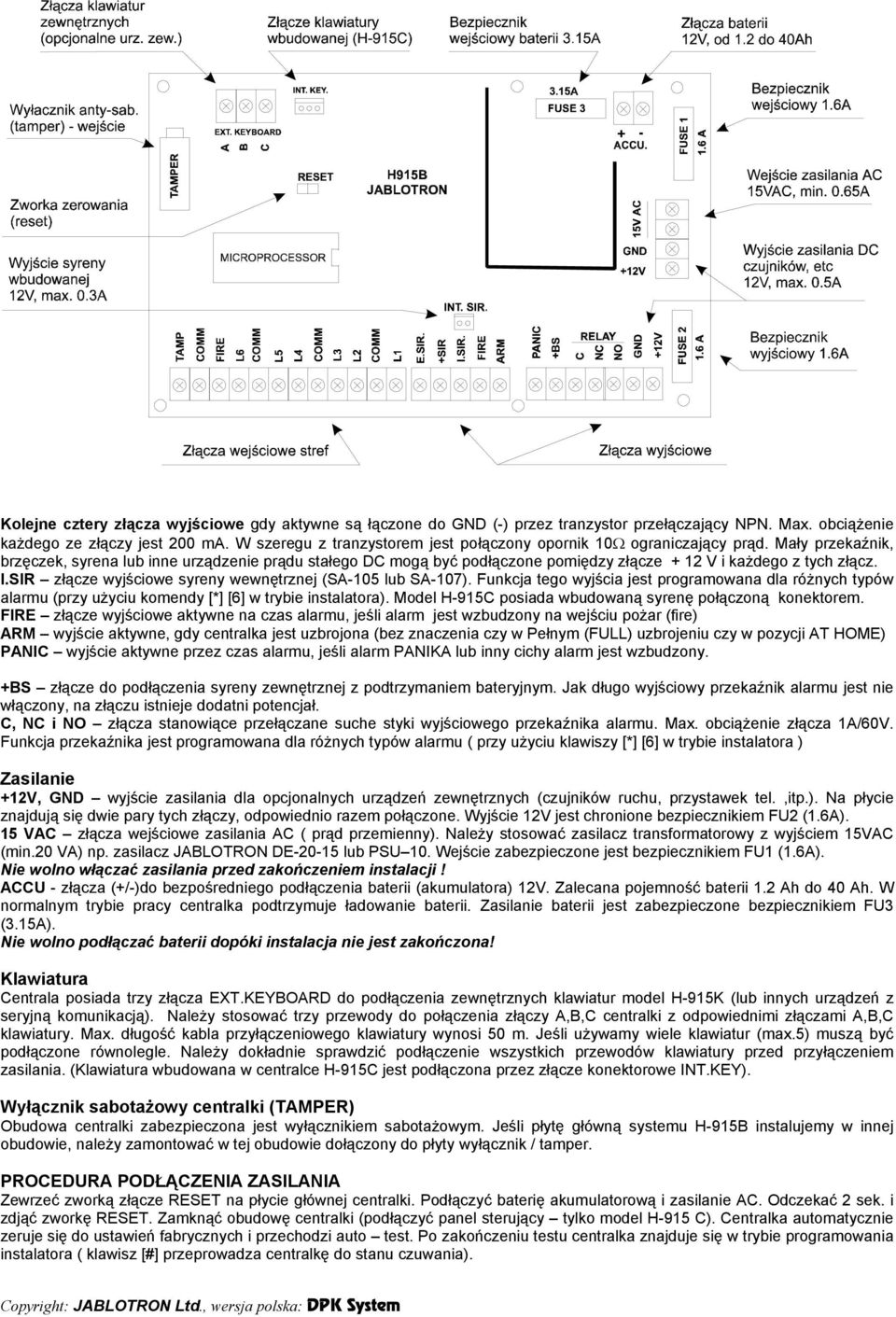

3 Kolejne cztery złącza wyjściowe gdy aktywne są łączone do GND (-) przez tranzystor przełączający NPN. Max. obciążenie każdego ze złączy jest 200 ma. W szeregu z tranzystorem jest połączony opornik 10Ω ograniczający prąd. Mały przekaźnik, brzęczek, syrena lub inne urządzenie prądu stałego DC mogą być podłączone pomiędzy złącze + 12 V i każdego z tych złącz. I.SIR złącze wyjściowe syreny wewnętrznej (SA-105 lub SA-107). Funkcja tego wyjścia jest programowana dla różnych typów alarmu (przy użyciu komendy [*] [6] w trybie instalatora). Model H-915C posiada wbudowaną syrenę połączoną konektorem. FIRE złącze wyjściowe aktywne na czas alarmu, jeśli alarm jest wzbudzony na wejściu pożar (fire) ARM wyjście aktywne, gdy centralka jest uzbrojona (bez znaczenia czy w Pełnym (FULL) uzbrojeniu czy w pozycji AT HOME) PANIC wyjście aktywne przez czas alarmu, jeśli alarm PANIKA lub inny cichy alarm jest wzbudzony. +BS złącze do podłączenia syreny zewnętrznej z podtrzymaniem bateryjnym. Jak długo wyjściowy przekaźnik alarmu jest nie włączony, na złączu istnieje dodatni potencjał. C, NC i NO złącza stanowiące przełączane suche styki wyjściowego przekaźnika alarmu. Max. obciążenie złącza 1A/60V. Funkcja przekaźnika jest programowana dla różnych typów alarmu ( przy użyciu klawiszy [*] [6] w trybie instalatora ) Zasilanie +12V, GND wyjście zasilania dla opcjonalnych urządzeń zewnętrznych (czujników ruchu, przystawek tel.,itp.). Na płycie znajdują się dwie pary tych złączy, odpowiednio razem połączone. Wyjście 12V jest chronione bezpiecznikiem FU2 (1.6A). 15 VAC złącza wejściowe zasilania AC ( prąd przemienny). Należy stosować zasilacz transformatorowy z wyjściem 15VAC (min.20 VA) np. zasilacz JABLOTRON DE lub PSU 10. Wejście zabezpieczone jest bezpiecznikiem FU1 (1.6A). Nie wolno włączać zasilania przed zakończeniem instalacji! ACCU - złącza (+/-)do bezpośredniego podłączenia baterii (akumulatora) 12V. Zalecana pojemność baterii 1.2 Ah do 40 Ah. W normalnym trybie pracy centralka podtrzymuje ładowanie baterii. Zasilanie baterii jest zabezpieczone bezpiecznikiem FU3 (3.15A). Nie wolno podłączać baterii dopóki instalacja nie jest zakończona! Klawiatura Centrala posiada trzy złącza EXT.KEYBOARD do podłączenia zewnętrznych klawiatur model H-915K (lub innych urządzeń z seryjną komunikacją). Należy stosować trzy przewody do połączenia złączy A,B,C centralki z odpowiednimi złączami A,B,C klawiatury. Max. długość kabla przyłączeniowego klawiatury wynosi 50 m. Jeśli używamy wiele klawiatur (max.5) muszą być podłączone równolegle. Należy dokładnie sprawdzić podłączenie wszystkich przewodów klawiatury przed przyłączeniem zasilania. (Klawiatura wbudowana w centralce H-915C jest podłączona przez złącze konektorowe INT.KEY). Wyłącznik sabotażowy centralki (TAMPER) Obudowa centralki zabezpieczona jest wyłącznikiem sabotażowym. Jeśli płytę główną systemu H-915B instalujemy w innej obudowie, należy zamontować w tej obudowie dołączony do płyty wyłącznik / tamper. PROCEDURA PODŁĄCZENIA ZASILANIA Zewrzeć zworką złącze RESET na płycie głównej centralki. Podłączyć baterię akumulatorową i zasilanie AC. Odczekać 2 sek. i zdjąć zworkę RESET. Zamknąć obudowę centralki (podłączyć panel sterujący tylko model H-915 C). Centralka automatycznie zeruje się do ustawień fabrycznych i przechodzi auto test. Po zakończeniu testu centralka znajduje się w trybie programowania instalatora ( klawisz [#] przeprowadza centralkę do stanu czuwania).

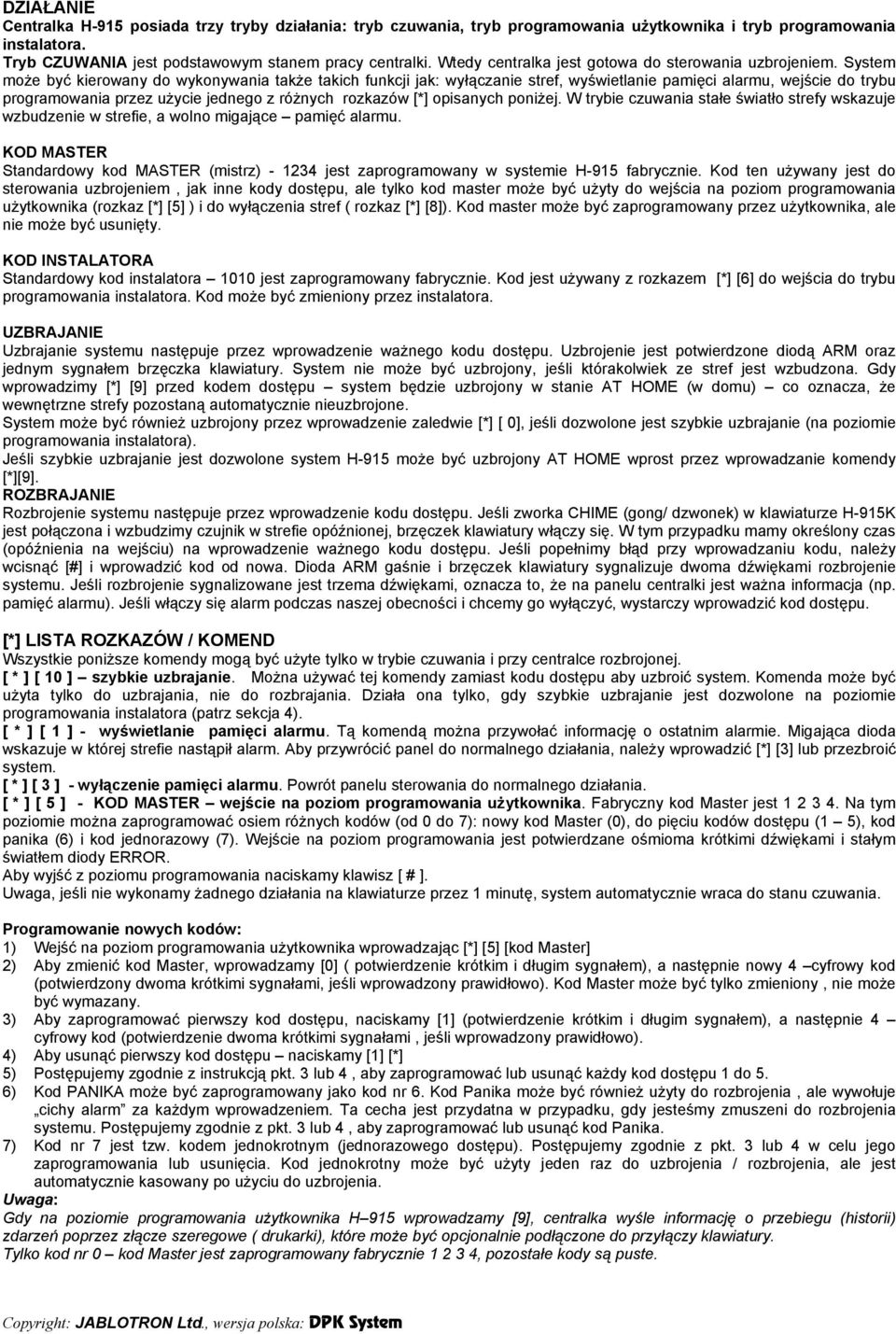

4 DZIAŁANIE Centralka H-915 posiada trzy tryby działania: tryb czuwania, tryb programowania użytkownika i tryb programowania instalatora. Tryb CZUWANIA jest podstawowym stanem pracy centralki. Wtedy centralka jest gotowa do sterowania uzbrojeniem. System może być kierowany do wykonywania także takich funkcji jak: wyłączanie stref, wyświetlanie pamięci alarmu, wejście do trybu programowania przez użycie jednego z różnych rozkazów [*] opisanych poniżej. W trybie czuwania stałe światło strefy wskazuje wzbudzenie w strefie, a wolno migające pamięć alarmu. KOD MASTER Standardowy kod MASTER (mistrz) jest zaprogramowany w systemie H-915 fabrycznie. Kod ten używany jest do sterowania uzbrojeniem, jak inne kody dostępu, ale tylko kod master może być użyty do wejścia na poziom programowania użytkownika (rozkaz [*] [5] ) i do wyłączenia stref ( rozkaz [*] [8]). Kod master może być zaprogramowany przez użytkownika, ale nie może być usunięty. KOD INSTALATORA Standardowy kod instalatora 1010 jest zaprogramowany fabrycznie. Kod jest używany z rozkazem [*] [6] do wejścia do trybu programowania instalatora. Kod może być zmieniony przez instalatora. UZBRAJANIE Uzbrajanie systemu następuje przez wprowadzenie ważnego kodu dostępu. Uzbrojenie jest potwierdzone diodą ARM oraz jednym sygnałem brzęczka klawiatury. System nie może być uzbrojony, jeśli którakolwiek ze stref jest wzbudzona. Gdy wprowadzimy [*] [9] przed kodem dostępu system będzie uzbrojony w stanie AT HOME (w domu) co oznacza, że wewnętrzne strefy pozostaną automatycznie nieuzbrojone. System może być również uzbrojony przez wprowadzenie zaledwie [*] [ 0], jeśli dozwolone jest szybkie uzbrajanie (na poziomie programowania instalatora). Jeśli szybkie uzbrajanie jest dozwolone system H-915 może być uzbrojony AT HOME wprost przez wprowadzanie komendy [*][9]. ROZBRAJANIE Rozbrojenie systemu następuje przez wprowadzenie kodu dostępu. Jeśli zworka CHIME (gong/ dzwonek) w klawiaturze H-915K jest połączona i wzbudzimy czujnik w strefie opóźnionej, brzęczek klawiatury włączy się. W tym przypadku mamy określony czas (opóźnienia na wejściu) na wprowadzenie ważnego kodu dostępu. Jeśli popełnimy błąd przy wprowadzaniu kodu, należy wcisnąć [#] i wprowadzić kod od nowa. Dioda ARM gaśnie i brzęczek klawiatury sygnalizuje dwoma dźwiękami rozbrojenie systemu. Jeśli rozbrojenie sygnalizowane jest trzema dźwiękami, oznacza to, że na panelu centralki jest ważna informacja (np. pamięć alarmu). Jeśli włączy się alarm podczas naszej obecności i chcemy go wyłączyć, wystarczy wprowadzić kod dostępu. [*] LISTA ROZKAZÓW / KOMEND Wszystkie poniższe komendy mogą być użyte tylko w trybie czuwania i przy centralce rozbrojonej. [ * ] [ 10 ] szybkie uzbrajanie. Można używać tej komendy zamiast kodu dostępu aby uzbroić system. Komenda może być użyta tylko do uzbrajania, nie do rozbrajania. Działa ona tylko, gdy szybkie uzbrajanie jest dozwolone na poziomie programowania instalatora (patrz sekcja 4). [ * ] [ 1 ] - wyświetlanie pamięci alarmu. Tą komendą można przywołać informację o ostatnim alarmie. Migająca dioda wskazuje w której strefie nastąpił alarm. Aby przywrócić panel do normalnego działania, należy wprowadzić [*] [3] lub przezbroić system. [ * ] [ 3 ] - wyłączenie pamięci alarmu. Powrót panelu sterowania do normalnego działania. [ * ] [ 5 ] - KOD MASTER wejście na poziom programowania użytkownika. Fabryczny kod Master jest Na tym poziomie można zaprogramować osiem różnych kodów (od 0 do 7): nowy kod Master (0), do pięciu kodów dostępu (1 5), kod panika (6) i kod jednorazowy (7). Wejście na poziom programowania jest potwierdzane ośmioma krótkimi dźwiękami i stałym światłem diody ERROR. Aby wyjść z poziomu programowania naciskamy klawisz [ # ]. Uwaga, jeśli nie wykonamy żadnego działania na klawiaturze przez 1 minutę, system automatycznie wraca do stanu czuwania. Programowanie nowych kodów: 1) Wejść na poziom programowania użytkownika wprowadzając [*] [5] [kod Master] 2) Aby zmienić kod Master, wprowadzamy [0] ( potwierdzenie krótkim i długim sygnałem), a następnie nowy 4 cyfrowy kod (potwierdzony dwoma krótkimi sygnałami, jeśli wprowadzony prawidłowo). Kod Master może być tylko zmieniony, nie może być wymazany. 3) Aby zaprogramować pierwszy kod dostępu, naciskamy [1] (potwierdzenie krótkim i długim sygnałem), a następnie 4 cyfrowy kod (potwierdzenie dwoma krótkimi sygnałami, jeśli wprowadzony prawidłowo). 4) Aby usunąć pierwszy kod dostępu naciskamy [1] [*] 5) Postępujemy zgodnie z instrukcją pkt. 3 lub 4, aby zaprogramować lub usunąć każdy kod dostępu 1 do 5. 6) Kod PANIKA może być zaprogramowany jako kod nr 6. Kod Panika może być również użyty do rozbrojenia, ale wywołuje cichy alarm za każdym wprowadzeniem. Ta cecha jest przydatna w przypadku, gdy jesteśmy zmuszeni do rozbrojenia systemu. Postępujemy zgodnie z pkt. 3 lub 4, aby zaprogramować lub usunąć kod Panika. 7) Kod nr 7 jest tzw. kodem jednokrotnym (jednorazowego dostępu). Postępujemy zgodnie z pkt. 3 lub 4 w celu jego zaprogramowania lub usunięcia. Kod jednokrotny może być użyty jeden raz do uzbrojenia / rozbrojenia, ale jest automatycznie kasowany po użyciu do uzbrojenia. Uwaga: Gdy na poziomie programowania użytkownika H 915 wprowadzamy [9], centralka wyśle informację o przebiegu (historii) zdarzeń poprzez złącze szeregowe ( drukarki), które może być opcjonalnie podłączone do przyłączy klawiatury. Tylko kod nr 0 kod Master jest zaprogramowany fabrycznie , pozostałe kody są puste.

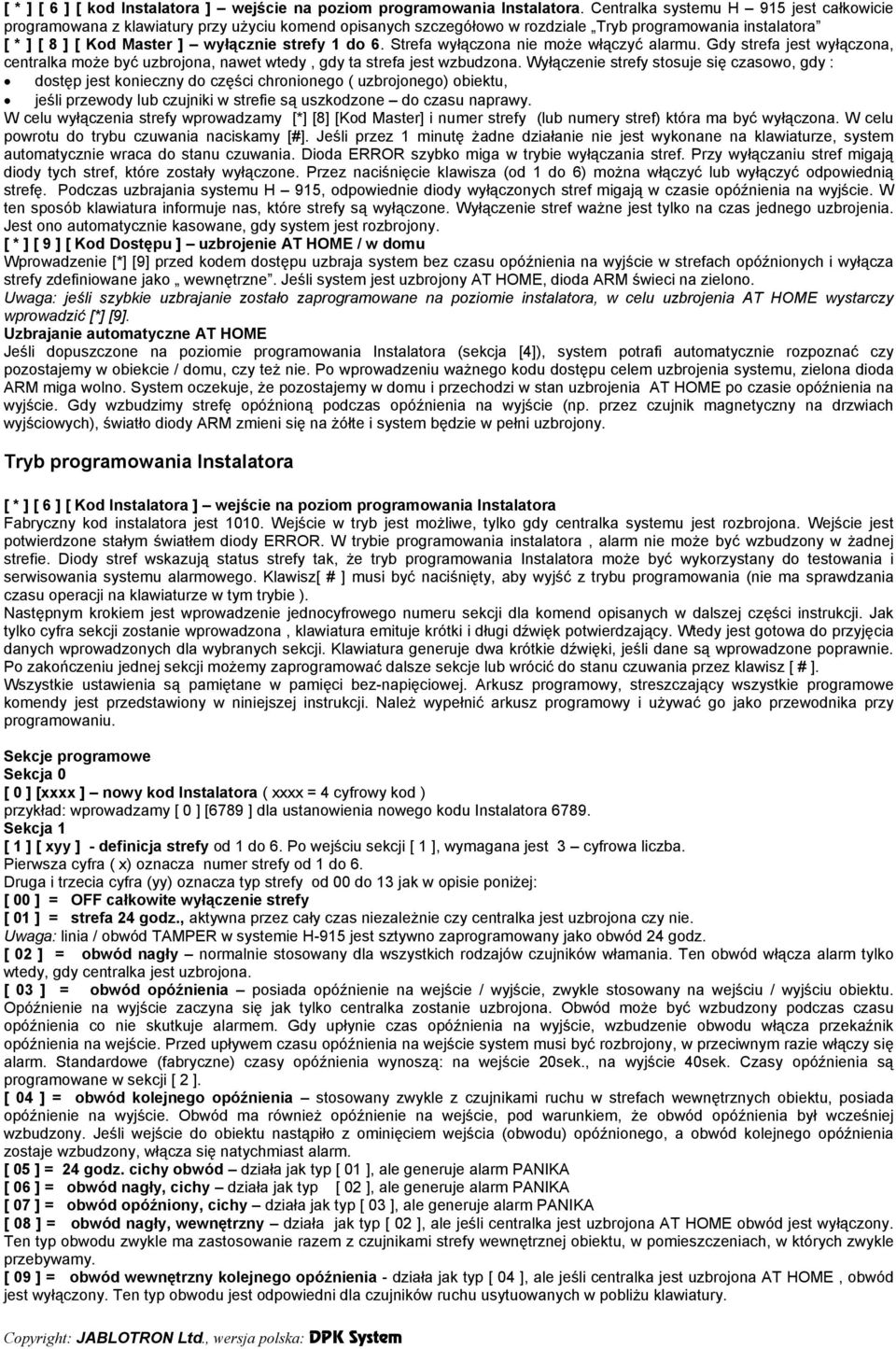

5 [ * ] [ 6 ] [ kod Instalatora ] wejście na poziom programowania Instalatora. Centralka systemu H 915 jest całkowicie programowana z klawiatury przy użyciu komend opisanych szczegółowo w rozdziale Tryb programowania instalatora [ * ] [ 8 ] [ Kod Master ] wyłącznie strefy 1 do 6. Strefa wyłączona nie może włączyć alarmu. Gdy strefa jest wyłączona, centralka może być uzbrojona, nawet wtedy, gdy ta strefa jest wzbudzona. Wyłączenie strefy stosuje się czasowo, gdy : dostęp jest konieczny do części chronionego ( uzbrojonego) obiektu, jeśli przewody lub czujniki w strefie są uszkodzone do czasu naprawy. W celu wyłączenia strefy wprowadzamy [*] [8] [Kod Master] i numer strefy (lub numery stref) która ma być wyłączona. W celu powrotu do trybu czuwania naciskamy [#]. Jeśli przez 1 minutę żadne działanie nie jest wykonane na klawiaturze, system automatycznie wraca do stanu czuwania. Dioda ERROR szybko miga w trybie wyłączania stref. Przy wyłączaniu stref migają diody tych stref, które zostały wyłączone. Przez naciśnięcie klawisza (od 1 do 6) można włączyć lub wyłączyć odpowiednią strefę. Podczas uzbrajania systemu H 915, odpowiednie diody wyłączonych stref migają w czasie opóźnienia na wyjście. W ten sposób klawiatura informuje nas, które strefy są wyłączone. Wyłączenie stref ważne jest tylko na czas jednego uzbrojenia. Jest ono automatycznie kasowane, gdy system jest rozbrojony. [ * ] [ 9 ] [ Kod Dostępu ] uzbrojenie AT HOME / w domu Wprowadzenie [*] [9] przed kodem dostępu uzbraja system bez czasu opóźnienia na wyjście w strefach opóźnionych i wyłącza strefy zdefiniowane jako wewnętrzne. Jeśli system jest uzbrojony AT HOME, dioda ARM świeci na zielono. Uwaga: jeśli szybkie uzbrajanie zostało zaprogramowane na poziomie instalatora, w celu uzbrojenia AT HOME wystarczy wprowadzić [*] [9]. Uzbrajanie automatyczne AT HOME Jeśli dopuszczone na poziomie programowania Instalatora (sekcja [4]), system potrafi automatycznie rozpoznać czy pozostajemy w obiekcie / domu, czy też nie. Po wprowadzeniu ważnego kodu dostępu celem uzbrojenia systemu, zielona dioda ARM miga wolno. System oczekuje, że pozostajemy w domu i przechodzi w stan uzbrojenia AT HOME po czasie opóźnienia na wyjście. Gdy wzbudzimy strefę opóźnioną podczas opóźnienia na wyjście (np. przez czujnik magnetyczny na drzwiach wyjściowych), światło diody ARM zmieni się na żółte i system będzie w pełni uzbrojony. Tryb programowania Instalatora [ * ] [ 6 ] [ Kod Instalatora ] wejście na poziom programowania Instalatora Fabryczny kod instalatora jest Wejście w tryb jest możliwe, tylko gdy centralka systemu jest rozbrojona. Wejście jest potwierdzone stałym światłem diody ERROR. W trybie programowania instalatora, alarm nie może być wzbudzony w żadnej strefie. Diody stref wskazują status strefy tak, że tryb programowania Instalatora może być wykorzystany do testowania i serwisowania systemu alarmowego. Klawisz[ # ] musi być naciśnięty, aby wyjść z trybu programowania (nie ma sprawdzania czasu operacji na klawiaturze w tym trybie ). Następnym krokiem jest wprowadzenie jednocyfrowego numeru sekcji dla komend opisanych w dalszej części instrukcji. Jak tylko cyfra sekcji zostanie wprowadzona, klawiatura emituje krótki i długi dźwięk potwierdzający. Wtedy jest gotowa do przyjęcia danych wprowadzonych dla wybranych sekcji. Klawiatura generuje dwa krótkie dźwięki, jeśli dane są wprowadzone poprawnie. Po zakończeniu jednej sekcji możemy zaprogramować dalsze sekcje lub wrócić do stanu czuwania przez klawisz [ # ]. Wszystkie ustawienia są pamiętane w pamięci bez-napięciowej. Arkusz programowy, streszczający wszystkie programowe komendy jest przedstawiony w niniejszej instrukcji. Należ wypełnić arkusz programowy i używać go jako przewodnika przy programowaniu. Sekcje programowe Sekcja 0 [ 0 ] [xxxx ] nowy kod Instalatora ( xxxx = 4 cyfrowy kod ) przykład: wprowadzamy [ 0 ] [6789 ] dla ustanowienia nowego kodu Instalatora Sekcja 1 [ 1 ] [ xyy ] - definicja strefy od 1 do 6. Po wejściu sekcji [ 1 ], wymagana jest 3 cyfrowa liczba. Pierwsza cyfra ( x) oznacza numer strefy od 1 do 6. Druga i trzecia cyfra (yy) oznacza typ strefy od 00 do 13 jak w opisie poniżej: [ 00 ] = OFF całkowite wyłączenie strefy [ 01 ] = strefa 24 godz., aktywna przez cały czas niezależnie czy centralka jest uzbrojona czy nie. Uwaga: linia / obwód TAMPER w systemie H-915 jest sztywno zaprogramowany jako obwód 24 godz. [ 02 ] = obwód nagły normalnie stosowany dla wszystkich rodzajów czujników włamania. Ten obwód włącza alarm tylko wtedy, gdy centralka jest uzbrojona. [ 03 ] = obwód opóźnienia posiada opóźnienie na wejście / wyjście, zwykle stosowany na wejściu / wyjściu obiektu. Opóźnienie na wyjście zaczyna się jak tylko centralka zostanie uzbrojona. Obwód może być wzbudzony podczas czasu opóźnienia co nie skutkuje alarmem. Gdy upłynie czas opóźnienia na wyjście, wzbudzenie obwodu włącza przekaźnik opóźnienia na wejście. Przed upływem czasu opóźnienia na wejście system musi być rozbrojony, w przeciwnym razie włączy się alarm. Standardowe (fabryczne) czasy opóźnienia wynoszą: na wejście 20sek., na wyjście 40sek. Czasy opóźnienia są programowane w sekcji [ 2 ]. [ 04 ] = obwód kolejnego opóźnienia stosowany zwykle z czujnikami ruchu w strefach wewnętrznych obiektu, posiada opóźnienie na wyjście. Obwód ma również opóźnienie na wejście, pod warunkiem, że obwód opóźnienia był wcześniej wzbudzony. Jeśli wejście do obiektu nastąpiło z ominięciem wejścia (obwodu) opóźnionego, a obwód kolejnego opóźnienia zostaje wzbudzony, włącza się natychmiast alarm. [ 05 ] = 24 godz. cichy obwód działa jak typ [ 01 ], ale generuje alarm PANIKA [ 06 ] = obwód nagły, cichy działa jak typ [ 02 ], ale generuje alarm PANIKA [ 07 ] = obwód opóźniony, cichy działa jak typ [ 03 ], ale generuje alarm PANIKA [ 08 ] = obwód nagły, wewnętrzny działa jak typ [ 02 ], ale jeśli centralka jest uzbrojona AT HOME obwód jest wyłączony. Ten typ obwodu zwykle ma zastosowanie razem z czujnikami strefy wewnętrznej obiektu, w pomieszczeniach, w których zwykle przebywamy. [ 09 ] = obwód wewnętrzny kolejnego opóźnienia - działa jak typ [ 04 ], ale jeśli centralka jest uzbrojona AT HOME, obwód jest wyłączony. Ten typ obwodu jest odpowiedni dla czujników ruchu usytuowanych w pobliżu klawiatury.

6 [ 10 ] = strefa/obwód pożar - aktywny przez cały czas, może wszcząć alarm POŻAR niezależnie od stanu centralki uzbrojona / nieuzbrojona. Uwaga: W systemie H-915 jest jeden na stałe zaprogramowany obwód pożar. [ 11 ] = 24 godz. cichy obwód opóźnienia działa jak typ [ 05 ], ale posiada opóźnienie wejścia pomiędzy impulsem wejściowym a początkiem alarmu PANIKA. Ten typ obwodu jest odpowiedni dla przycisków alarmowych/panika, które mogą być włączone przypadkowo. W takim razie użytkownik ma czas na skasowanie pomyłki. [ 12 ] = obwód 24 godz. ostrzegania jest wariantem obwodu 24 godz. Obwód nie może włączyć alarmu, ale może wysłać informacje przez linię komunikacji szeregowej (port szeregowy, złącza klawiatury) niezależnie czy centralka jest uzbrojona czy też nie. Do wykorzystania z opcjonalnymi zewnętrznymi urządzeniami szeregowymi. [ 13 ] = obwód nagły ostrzegania jest wariantem obwodu nagłego. Obwód nie może włączyć żadnego alarmu, ale może wysłać informację przez linię komunikacji szeregowej (złącza klawiatury) jeśli system jest uzbrojony. Do wykorzystania z opcjonalnymi, zewnętrznymi urządzeniami z komunikacją szeregową. Uwaga: Obwód nr 6 może być wykorzystany do zewnętrznego sterowania uzbrojeniem / rozbrojeniem systemu patrz sekcja [ 4 ]. Jeśli ta funkcja jest dozwolona, obwód 6 nie będzie działał jako obwód wzbudzenia alarmu. Przykład : wprowadzając [ 1 ] [ 304 ] programujemy strefę 3 jako obwód kolejnego opóźnienia wprowadzając [ 1 ] [ 503 ] programujemy strefę 5 jako obwód opóźnienia... Sekcja 2 [ 2 ] [ xms ] czasy systemowe. Po wejściu do sekcji [ 2 ], system oczekuje na wprowadzenie sekwencji trzech cyfr [ xms]. Pierwsza cyfra ( x) określa typ czasu ( 0 = opóźnienie wejścia, 1= opóźnienie wyjścia, 2= czas trwania alarmu ). Tylko cyfry 0, 1 i 2 jako ( x ) są akceptowane. Druga cyfra ( m ) oznacza czas w minutach i może być od 0 do 9. Trzecia cyfra ( s ) oznacza czas w sekundach x 10, może mieć wartość od 0 do 5 (tzn. 5 = 50 sekund ). Uwaga: jeżeli zapiszemy m = 0 i s = 0 to odpowiedni czas będzie 5 sekund - zwykle stosowany do testowania Przykład: wprowadzając [ 2 ] [ 103 ] ustawiamy opóźnienie wyjścia na 30 sekund. Wprowadzając [ 2 ] [ 010 ] opóźnienie wejścia trwa 1 minutę. Przez [ 2 ] [ 253 ] - ustawiamy czas alarmu na 5 minut 30 sekund. [ 3 ] [xy ] definicja sygnałów alarmowych. Po numerze sekcji [ 3 ] konieczne jest wprowadzenie dwóch cyfr. Pierwsza cyfra ( x ) oznacza typ alarmu ( techniczny, pożar, włamanie, panika ). Druga cyfra ( y ) określa sygnał alarmu tzn. jakie wyjście programowanej centralki będzie aktywne w czasie alarmu ( syrena zewnętrzna, przekaźnik, syrena wewnętrzna). Centralka systemu posiada cztery różne typy alarmu: x = 0 Alarm techniczny pojawia się przy braku zasilania zewnętrznego (AC) przez dłuższy czas i wyczerpaniu baterii podtrzymującej. Wszystkie kombinacje sygnałów mogą być generowane przez ten alarm ( y może być od 0 do 7 ) x = 1 Pożar - alarm wzbudzony w obwodzie pożar. Ten alarm zawsze aktywuje wyjście ( FIRE ), ale może również dowolną kombinacją wyjść / sygnałów ( y może być od 0 do 7 ). x = 2 Włamanie alarm wzbudzony w dowolnej strefie włamaniowej ( patrz definicja stref powyżej ) lub przy przekroczeniu prób wprowadzenia właściwego kodu dostępu. Można zaprogramować dowolną kombinację sygnałów dla tego alarmu ( y może być od 0 do 7 ) x = 3 Panika - alarm wzbudzony przez wprowadzenie kodu Panika, albo w dowolnym obwodzie cichego alarmu (obwód 24 godz. cichy, obwód 24 godz. opóźniony cichy, etc.) Ten alarm zawsze uaktywnia wyjście Panika, ale może również uaktywniać przekaźnik. y może być tylko 0 (jedynie wyjście Panika) albo 2 ( wyjście Panika i przekaźnik). y E.S. Relay I.S. 0 off off off 1 on off off 2 off on off 3 on on off 4 off off on 5 on off on 6 off on on 7 on on on on włączony, off - wyłączony Centrala systemu posiada trzy programowane wyjścia alarmu : syrenę zewnętrzną (ES), przekaźnik, syrenę wewnętrzną / wbudowaną (IS). Zwróćmy uwagę, że wyjście + BS działa identycznie jak wyjście przekaźnikowe, zatem, jeśli uaktywniony jest przekaźnik wyjście +BS też jest aktywne. Załączona tabela przedstawia kombinację wyjść alarmowych w zależności od wartości parametru y. Uwaga: alarm Panika zawsze uaktywnia wyjście Panika, a alarm Pożar wyjście Pożar. Przykład: sekwencja [ 3 ] [ 11 ] powoduje, że alarm pożar uaktywnia wyjście Pożar i syrenę zewnętrzną. Dla sekwencji [ 3 ] [ 32 ] alarm Panika aktywuje wyjście Panika i przekaźnik. Wprowadziwszy [ 3 ] [ 27 ] alarm włamanie powoduje włączenie wszystkich wyjść. Sekcja 4 [ 4 ] [ xy ] Definicja opcjonalnych funkcji systemu. Po wejściu do sekcji [ 4 ] wymagana jest sekwencja dwóch cyfr [ xy ]. Pierwsza cyfra ( x ) określa programowaną funkcję, a druga ( y) jej definicję. Dostępnych jest sześć opcjonalnych funkcji : [ 4 ] [ 0y ] sygnał dźwiękowy potwierdzenia uzbrojenia: jeden sygnał uzbrojenie, dwa sygnały rozbrojenie, a trzy rozbrojenie z pamięcią alarmu. Jeśli y = 0, to sterowanie uzbrojeniem jest potwierdzane sygnałem brzęczka klawiatury. Gdy y = 1, wtedy uzbrojenie jest również potwierdzane przez wbudowaną syrenę centralki. Jeśli y = 2, to uzbrojenie jest potwierdzane syreną zewnętrzną, a przy y = 3 przez obie syreny. y może przyjmować tylko wartości naturalne od 0 do 3. [ 4 ] [1y] zewnętrzne sterowanie uzbrojeniem systemu przez wejście obwodu 6. Gdy y = 0, to strefa / obwód 6 jest zaprogramowany wg opisu sekcji [ 1 ]. Jeśli y = 1, wtedy wejście obwodu 6 działa jako wejście zewnętrznego uzbrajania / rozbrajania. Jeśli obwód zamkniemy na chwilę ze rezystorem końcowym (EOL), wejście zadziała jak

7 wprowadzenie ważnego kodu dostępu z klawiatury. W ten sposób centrala systemu może być uzbrajana / rozbrajana przez inne urządzenie (ukryty przycisk, bezprzewodowy sterownik UC-200, klawiaturę KB 1050 / KB 2050, etc.). Przy sterowaniu zewnętrznym odpowiednia dioda strefy 6 funkcjonować będzie odwrotnie, tzn. dioda jest wyłączona, jeśli wejście nie jest zrównoważone (przez opornik EOL). Uwaga: gdy zaprogramowane jest zewnętrzne sterowanie, strefa / obwód 6 nie działa jak zaprogramowano w sekcji [ 1 ]. [ 4 ] [ 2y ] liczba prób wprowadzenia ważnego kodu dostępu zanim uruchomi się alarm włamaniowy. y może być tylko od 0 do 9. Jeśli y = 0 liczba prób nie jest ograniczona. [ 4 ] [ 3y ] szybkie uzbrajanie. Gdy y = 0 szybkie uzbrajanie nie jest dopuszczone, a jeśli y = 1 to szybkie uzbrajanie jest możliwe ( patrz; opis komend [ * ] [ 0 ] i [ * ] [9 ]. [ 4 ] [4y ] automatyczne uzbrajanie AT HOME. Gdy y = 0, centrala systemu może być uzbrojona AT HOME tylko komendą [*][9]. Jeśli y = 1 dopuszczone jest automatyczne uzbrajanie. System potrafi rozpoznać automatycznie czy użytkownik pozostaje w domu / obiekcie czy nie. Jeśli prawidłowy kod dostępu zostanie wprowadzony dla uzbrojenia, zielona dioda ARM zaczyna powoli migać. System oczekuje, że użytkownik pozostaje w domu / obiekcie i jest gotowy do uzbrojenia AT HOME po czasie opóźnienia na wyjście. Gdy użytkownik wzbudzi czujnik strefy opóźnienia w czasie opóźnienia na wyjście (np. przez czujnik magnetyczny na drzwiach wejściowych ), światło diody ARM zmieni się na żółte i system zostanie w pełni uzbrojony. Komenda [*] [9] może być również użyta do natychmiastowego uzbrojenia AT HOME. [ 4 ] [ 5y ] cichy alarm przy obecności użytkownika. Jeśli y = 0, sygnały alarmowe działają jak zaprogramowano w sekcji [ 3 ] definiującej wyjścia alarmu. Gdy y = 1, wtedy przekaźnik i wewnętrzna syrena są wyłączone dla alarmów wzbudzonych przy centrali systemu rozbrojonej lub uzbrojonej AT HOME ( użytkownik jest obecny w obiekcie ). Przykład: Wprowadzamy [ 4 ] [ 01 ] aby zaprogramować potwierdzenie uzbrojenia ostrym sygnałem wewnętrznej syreny centralki, wprowadzamy [ 4 ] [ 41 ] aby umożliwić automatyczne uzbrojenie AT HOME... Sekcja 5. [ 5 ] [ xy ] testowanie wyjść systemowych. Po wejściu do tej sekcji wymagane są dwie cyfry. Pierwsza cyfra ( x ) określa czy chcemy testować centralkę, czy też urządzenia podłączone w linii szeregowej ( złącza klawiatury ). Jeśli x = 0, możemy testować wyjścia centralki systemu. Gdy x = 1, opcjonalne urządzenie podłączone do linii szeregowej może być testowane. Druga cyfra ( y ) określa, które wyjście centralki będzie aktywne. Dla x = 0 można użyć następujących wartości y ( od 0 do 5 ): y = 0 przekaźnik y = 1 zewnętrzna syrena y = 2 panika y = 3 pożar y = 4 uzbrojenie (ARM) y = 5 syrena wewnętrzna. Uwaga: jeśli wyjście jest uaktywniane przez komendę [ 5 ] [ xy ], to wyjście pozostaje aktywne aż do naciśnięcia klawisza [ * ]. Wtedy następuje powrót na poziom programowania instalatora. Przykład: wprowadzając [ 5 ] [ 02 ] uaktywniamy wyjście panika, wprowadzając [ * ] wyłączamy to wyjście. Sekcja 8. [8] programowanie urządzeń opcjonalnych dla programowania urządzeń podłączonych do linii szeregowej. Przy instalacji urządzenia należy dokładnie zapoznać się z jego instrukcją instalacji. Klawisz [ # ] powraca do normalnego trybu programowania instalatora. Sekcja 9. [9] historia zdarzeń. Po wprowadzeniu [ 9 ] na poziomie programowania instalatora, centralka H-915 wysyła informację o historii zdarzeń na specjalne złącze szeregowe (drukarka ), które może być opcjonalnie podłączone do złącz klawiatur (taka sama funkcja jak na poziomie programowania użytkownika [*] [5]). Uwaga : Po zakończeniu programowania, po naciśnięciu [ # ] następuje powrót z poziomu programowania instalatora do stanu czuwania. Wszystkie ustawienia programowe są zapamiętane w pamięci bez-napięciowej. Dodatkowo aktualny tryb pracy jest również zapamiętany w pamięci. W ten sposób, jeśli zasilanie zostanie całkowicie odłączone, centralka po włączeniu zasilania wraca do ostatniego ustawienia. Dla przykładu, jeśli zasilanie zostanie całkowicie odłączone w stanie alarmu, centralka budzi się w stania alarmu po ponownym włączeniu zasilania. Jeśli zachodzi potrzeba całkowitego odłączenia zasilania ( np. w celu rozbudowy systemu o dodatkowe / opcjonalne urządzenia zewnętrzne ), wskazane jest uprzednie wejście na poziom programowania instalatora. Ustawienia fabryczne Kod Master: 1234 Kod Instalatora : 1010 Inne kody dostępu nie są zaprogramowane. Definicja stref : 1 opóźniona 2 druga opóźniona wewnętrzna 3 wewnętrzna nagła 4 nagła 5 nagła 6 nagła Przekaźniki czasowe: Opóźnienie wyjścia: 40 sek. Opóźnienie wejścia: 20 sek. Czas alarmu: 3 min. Wyjścia alarmowe: Alarm Techniczny - tylko przekaźnik Pożar - syrena wewnętrzna i zewnętrzna, przekaźnik, złącza pożar (Fire) Włamanie - syrena zewnętrzna i wewnętrzna, przekaźnik Panika - tylko złącze panika ( Panic)

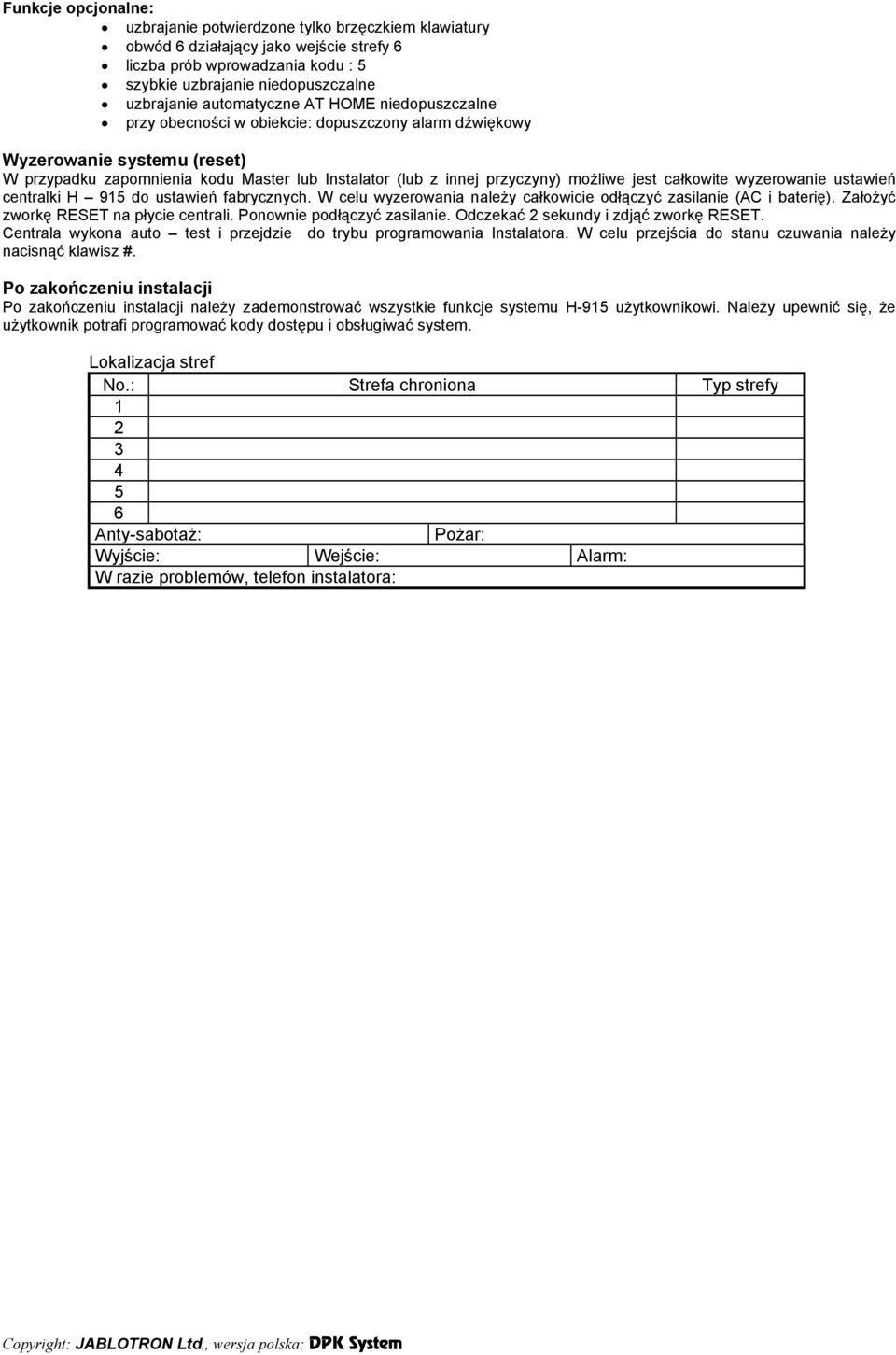

8 Funkcje opcjonalne: uzbrajanie potwierdzone tylko brzęczkiem klawiatury obwód 6 działający jako wejście strefy 6 liczba prób wprowadzania kodu : 5 szybkie uzbrajanie niedopuszczalne uzbrajanie automatyczne AT HOME niedopuszczalne przy obecności w obiekcie: dopuszczony alarm dźwiękowy Wyzerowanie systemu (reset) W przypadku zapomnienia kodu Master lub Instalator (lub z innej przyczyny) możliwe jest całkowite wyzerowanie ustawień centralki H 915 do ustawień fabrycznych. W celu wyzerowania należy całkowicie odłączyć zasilanie (AC i baterię). Założyć zworkę RESET na płycie centrali. Ponownie podłączyć zasilanie. Odczekać 2 sekundy i zdjąć zworkę RESET. Centrala wykona auto test i przejdzie do trybu programowania Instalatora. W celu przejścia do stanu czuwania należy nacisnąć klawisz #. Po zakończeniu instalacji Po zakończeniu instalacji należy zademonstrować wszystkie funkcje systemu H-915 użytkownikowi. Należy upewnić się, że użytkownik potrafi programować kody dostępu i obsługiwać system. Lokalizacja stref No.: Strefa chroniona Typ strefy Anty-sabotaż: Pożar: Wyjście: Wejście: Alarm: W razie problemów, telefon instalatora:

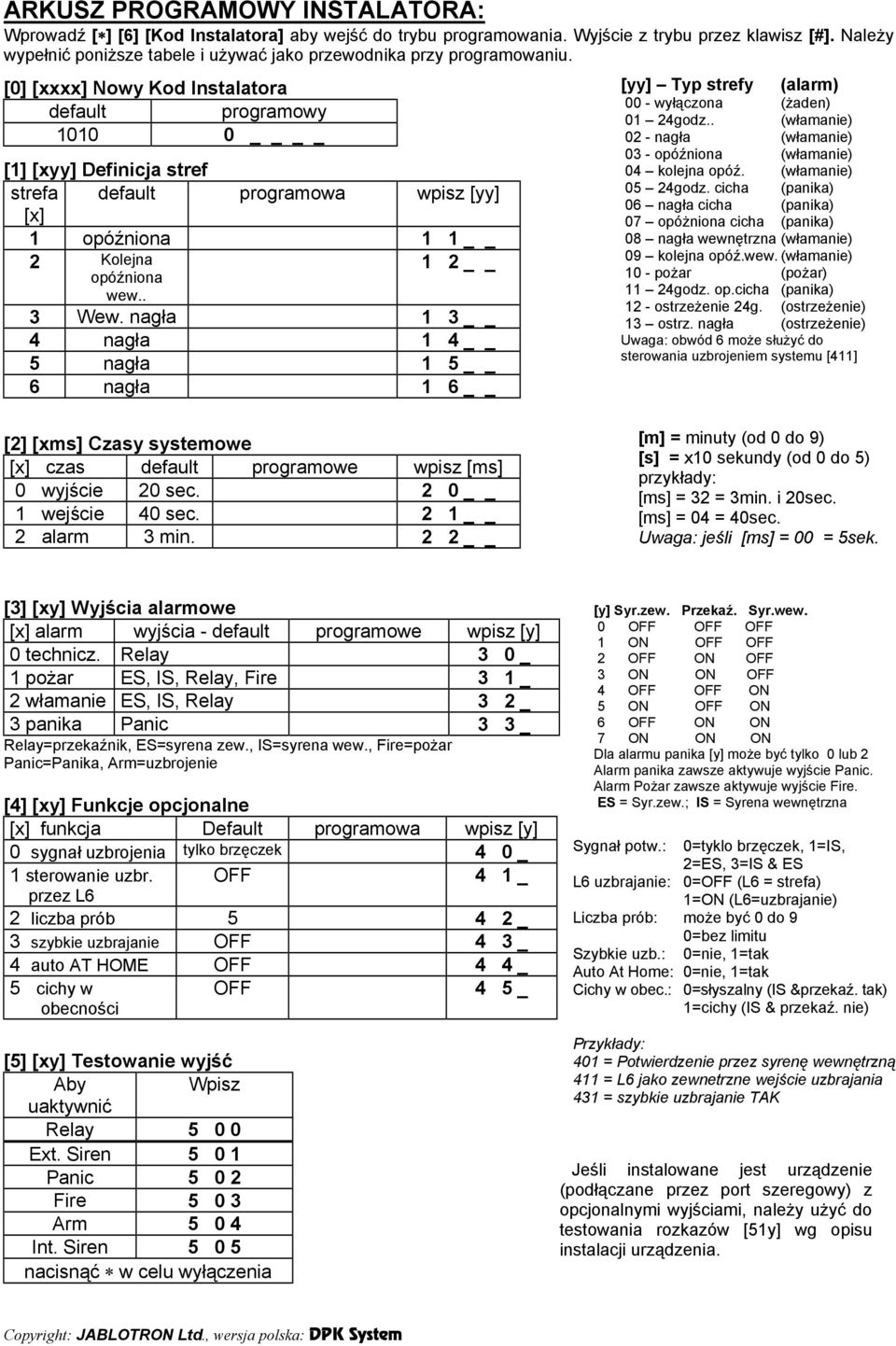

9 ARKUSZ PROGRAMOWY INSTALATORA: Wprowadź [ ] [6] [Kod Instalatora] aby wejść do trybu programowania. Wyjście z trybu przez klawisz [#]. Należy wypełnić poniższe tabele i używać jako przewodnika przy programowaniu. [0] [xxxx] Nowy Kod Instalatora default programowy [1] [xyy] Definicja stref strefa default programowa wpisz [yy] [x] 1 opóźniona Kolejna opóźniona 1 2 wew.. 3 Wew. nagła nagła nagła nagła 1 6 [yy] Typ strefy (alarm) 00 - wyłączona (żaden) 01 24godz.. (włamanie) 02 - nagła (włamanie) 03 - opóźniona (włamanie) 04 kolejna opóź. (włamanie) 05 24godz. cicha (panika) 06 nagła cicha (panika) 07 opóżniona cicha (panika) 08 nagła wewnętrzna (włamanie) 09 kolejna opóź.wew. (włamanie) 10 - pożar (pożar) 11 24godz. op.cicha (panika) 12 - ostrzeżenie 24g. (ostrzeżenie) 13 ostrz. nagła (ostrzeżenie) Uwaga: obwód 6 może służyć do sterowania uzbrojeniem systemu [411] [2] [xms] Czasy systemowe [x] czas default programowe wpisz [ms] 0 wyjście 20 sec wejście 40 sec alarm 3 min. 2 2 [m] = minuty (od 0 do 9) [s] = x10 sekundy (od 0 do 5) przykłady: [ms] = 32 = 3min. i 20sec. [ms] = 04 = 40sec. Uwaga: jeśli [ms] = 00 = 5sek. [3] [xy] Wyjścia alarmowe [x] alarm wyjścia - default programowe wpisz [y] 0 technicz. Relay 3 0 _ 1 pożar ES, IS, Relay, Fire 3 1 _ 2 włamanie ES, IS, Relay 3 2 _ 3 panika Panic 3 3 _ Relay=przekaźnik, ES=syrena zew., IS=syrena wew., Fire=pożar Panic=Panika, Arm=uzbrojenie [4] [xy] Funkcje opcjonalne [x] funkcja Default programowa wpisz [y] 0 sygnał uzbrojenia tylko brzęczek 4 0 _ 1 sterowanie uzbr. OFF 4 1 _ przez L6 2 liczba prób _ 3 szybkie uzbrajanie OFF 4 3 _ 4 auto AT HOME OFF 4 4 _ 5 cichy w obecności OFF 4 5 _ [5] [xy] Testowanie wyjść Aby Wpisz uaktywnić Relay Ext. Siren Panic Fire Arm Int. Siren nacisnąć w celu wyłączenia [y] Syr.zew. Przekaź. Syr.wew. 0 OFF OFF OFF 1 ON OFF OFF 2 OFF ON OFF 3 ON ON OFF 4 OFF OFF ON 5 ON OFF ON 6 OFF ON ON 7 ON ON ON Dla alarmu panika [y] może być tylko 0 lub 2 Alarm panika zawsze aktywuje wyjście Panic. Alarm Pożar zawsze aktywuje wyjście Fire. ES = Syr.zew.; IS = Syrena wewnętrzna Sygnał potw.: 0=tyklo brzęczek, 1=IS, 2=ES, 3=IS & ES L6 uzbrajanie: 0=OFF (L6 = strefa) 1=ON (L6=uzbrajanie) Liczba prób: może być 0 do 9 0=bez limitu Szybkie uzb.: 0=nie, 1=tak Auto At Home: 0=nie, 1=tak Cichy w obec.: 0=słyszalny (IS &przekaź. tak) 1=cichy (IS & przekaź. nie) Przykłady: 401 = Potwierdzenie przez syrenę wewnętrzną 411 = L6 jako zewnetrzne wejście uzbrajania 431 = szybkie uzbrajanie TAK Jeśli instalowane jest urządzenie (podłączane przez port szeregowy) z opcjonalnymi wyjściami, należy użyć do testowania rozkazów [51y] wg opisu instalacji urządzenia.
