1 WYPOSAŻENIE MAGAZYNOWE KLASYFIKACJA WYPOSAŻNIA Wyposażenie magazynowe można podzielić na trzy grupy: urządzenia do składowania: regały stojaki wieszaki urządzenia specjalne środki transportu magazynowego: wózki układnice żurawie wciągniki suwnice przenośniki manipulatory pomocnicze urządzenia magazynowe: do zmiany postaci ładunków do mechanicznego formowania i zabezpieczenie ładunków ułatwiające ręczną obsługę regałów stosowane na frontach przeładunkowych do identyfikacji materiałów do pomiaru masy, ilości, gabarytów do zarządzania i łączności.

2 Regały ramowe do ręcznej obsługi Typowy regał: - wysokość do 2 m, obsługa bezpośrednio z posadzki - wysokość ponad 2 metry, obsługa przy użyciu jezdniowych pomostów obsługowych, ruchomych pomostów podwieszanych, drabin jezdnych lub podwieszanych - wysokość od 4 do 6 metrów, regały wyposażone w stałe pomosty podwieszane. Regały mogą być wyposażone w windy lub obsługiwane przez wózki widłowe (przez śluzę przeładunkową). Regały do obsługi ręcznej są skręcane z elementów perforowanych lub rama jest skręcana zaś belki podpierające półki są zaczepiane na słupkach nośnych. Regały półkowe niskie

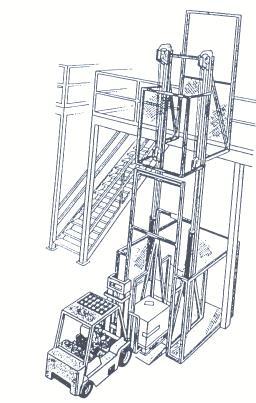

3 Winda dobudowana do konstrukcji regałów mostem obsługowym Regały ramowe paletowe Podstawowy typ urządzeń do składowania: - średniej wysokości- do 6 m- obsługiwane przez wózki podnośnikowe - dużej wysokości- do 13 m obsługiwane przez wózki podnośnikowe w widłami obrotowopodnośnikowymi, wózki kompletacyjne z widłami obrotowo- podnośnikowymi, suwnice słupkowe i układnice - bardzo dużej wysokości- od 13 do 40 m- obsługiwane tylko przez suwnice. Regały do materiałów o większych wymiarach Materiały o większych wymiarach to m.in. palety płyt, pakiety blach, wiązki rur i prętów, pakiety tarcicy, meble. Materiały takie składuje się na regałach ramowych lub wspornikowych, przy pomocy wózków podnośnikowych czołowych z dodatkowym osprzętem, np. przedłużaczami wideł, w dużych magazynach układnice.

4 Powyższe regały służą do składowania rzędowego, z dostępem do każdej jednostki ładunkowej. Jest to korzystne dla dostępu do towarów, dla wkładania i wyjmowania z regału, ale jest to mało oszczędne wykorzystaniem przestrzeni magazynowej. Regały zblokowane ze wspornikami dla palet (jezdne) W regałach zblokowanych nie ma bezpośredniego dostępu do jednostek składowanych. Pozwalają za to efektywniej wykorzystać przestrzeń magazynową. Rodzaje: wjezdne: do wydłużonej ramy konstrukcji nośnej przymocowane są wsporniki, na których ustawia się palety o określonej szerokości; wózek przenośnikowy ustawia wysięgnik na żądaną wysokość i wjeżdża do wnętrza regału w celu ustawienia palety; dopuszczalna waga ładunku to 600 kg; regały wjezdne mogą funkcjonować jak: nieprzelotowe ( wjazd i wyjazd tylko z jednej strony), przelotowe (załadunek z jednej, odbiór z drugiej strony) przepływowe: to zblokowane regały, których konstrukcja jest nieruchoma, natomiast przemieszczane są materiały składowane (palety, pojemniki, pudła) przy wykorzystaniu: - siły grawitacji- od jednego czoła do drugiego (regał przepływowy grawitacyjno przelotowy), mają bieżnie w postaci przenośników wałkowych - popychania opakowań przez wózek widłowy przy załadunku, zaś przy rozładunku wykorzystywana jest siła grawitacji; metoda wykorzystywana przy regałach niedługich (3-4 krotność długości ładunku) (regał przepływowo nieprzelotowy- push back) - podnoszących wózków satelitarnych ;

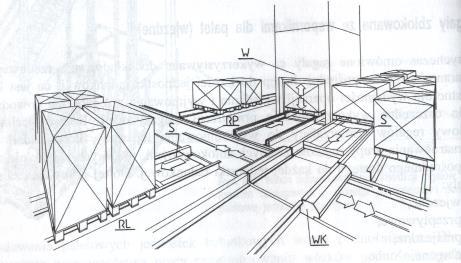

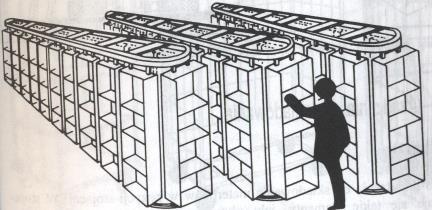

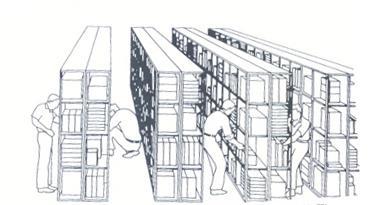

5 Regały przepływowe paletowe zwózkami satelitarnymi, wózkiem kondygnacyjnym i windą. Regały przepływowe lekkiej konstrukcji są wykorzystywane w strefach kompletacji. przejezdne to zblokowane regały przejezdne, w których dostęp do składowanych materiałów uzyskuje się poprzez przesunięcie ich torów po torze prostoliniowym lub torze o kształcie przypominającym spłaszczone koło (tzw. Karuzelowe). Regały półkowe przejezdne po linii krzywej. Pojedyncze człony regału karuzelowego mogą być podwieszane lub poruszać się jak wózki torowe. Regały tego typu często znajdują się w strefach kompletacji w metodzie towar do człowieka.

6 okrężne tzw. paternoster, regały zblokowane, gdzie dostęp do składowanych materiałów uzyskuje się dzięki pionowym ruchom półek w układzie zamkniętym po torze spłaszczonego koła; w innym typie podstawki przenoszące są do głównej taśmy podawczej, która transportuje w pionie do stanowiska kompletacyjnego. Regały okrężne: a) półkowy, b) z podnośnikiem. Inne urządzenia do składowania Stojaki i wieszaki Przechowywanie w pozycji stojącej, wykorzystywane do płyt, arkuszy szkła, blachy, odzieży itp. Urządzenia specjalne Dla składowania materiałów na np. na budowach otwartych ( np. podkłady pod tarcicę). ŚRODKI TRANSPORTU MAGAZYNOWEGO Wózki Wózki naładowne Wymagają załadunku ręcznego

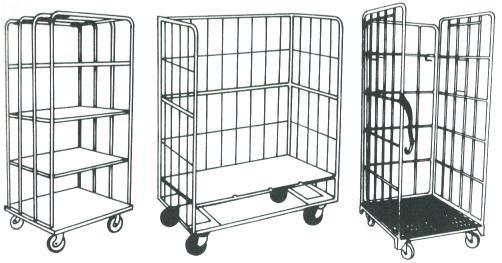

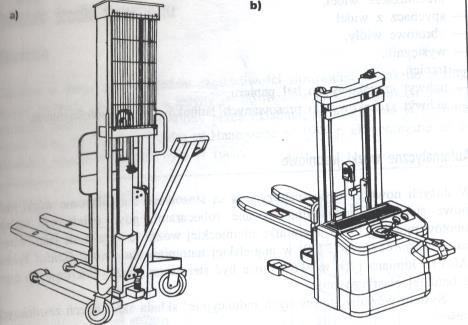

7 Mogą być jedno lub dwukołowe, trzy lub czterokołowe o jednej lub dwóch ścianach bocznych, o jednej lub kilku platformach załadunkowych (tzw. Wózki kompletacyjne), akumulatorowe lub ciągnione wózkiem spalinowym Wózki naładowne kompletacyjne Wózki unoszące Wózki ręczne i akumulatorowe z hydraulicznym mechanizmem podnoszenia wideł do ko. 2 m. Wózki mogą być kierowane przez dyspozytora zdalnie lub bezpośrednio, stosowane dla pobrania /dostawy towaru z dolnych partii regału w metodzie człowiek do towaru. Wózki unoszące: a) ręczny, b) akumulatorowy Wózki podnośnikowe Podstawowy rodzaj transportu magazynowego.

8 Występują jako wózki z napędem ręcznym lub akumulatorowym lub spalinowym, z masztem wewnętrznym lub bocznym lub wysuwanym, z nożycami, z widłami czołowymi lub obrotowoprzesuwnymi. Wózki podnośnikowe: a) ręczny, b)akumulatorowy Automatyczne wózki jezdniowe Robocary- samojezdne sterowane indukcyjnie (FTS, AGV) System wózków składa się z: - części naziemnej: zatopione przewody lub taśmy stalowe z prądem zmiennym; anteny nadawcze i odbiorcze, czujki i anteny pozycjonujące wózki, czujki optyczne, zespoły zasilania i sterowniki - zespoły wózków poruszające się po trasie - wyposażenie technologiczne wózków: hak holowniczy, platforma na paletę, podnośnik wałkowy, widły podnośnikowe. Pozostałe środki transportu Układnice Środek do obsługi średnich i wysokich i bardzo wysokich regałów. Układnica składa się z :

9 - belki jezdnej z zespołem kół przemieszczających układnice po jednej szynie, przytwierdzonej do podłogi - słupa/ ramy nośnej połączonego z belką jezdną - wodzaka z uchwytem do ładunków - wodzaka z kabiną dla operatora - zespołu napędowego i sterującego. Układnice automatyczne dzieli się na : - do małych części w pojemnikach - paletowe -specjalne : - do długich prętów ułożonych w paletach do dłużycy - mające możliwość wjazdu po łuku z jednej drogi międzyregałowej i wyjazdu do innej, dobre rozwiązanie dla małego obrotu magazynowego - współpracujące z automatycznymi wózkami unoszącymi co pozwala zmienić regał nieprzelotowy na przepływowy i zastosować składowanie blokowe. Układnice paletowe a)automatyczna, b) ręcznie sterowana z kabiną kompletacyjną Żurawie Sporadycznie stosowane, jedynie na frontach przeładunkowych stosuje się żurawie słupowe lub przyścienne. Wciągniki - łańcuchowe zawieszane, ręczne, elektryczne

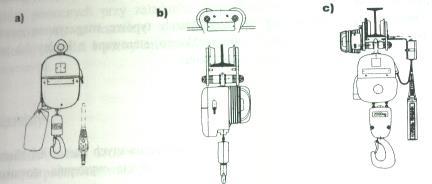

10 - łańcuchowe przejezdne z elektrycznym napędem podnoszenia oraz ręcznym lub elektrycznym napędem mechanizmu jazdy - linowe przejezdne z elektrycznym napędem przenoszenia i jazdy o udźwigu kg, o wysokości do 150 m, 1,2,34- linowe Elektrowciągniki łańcuchowe: a) zawieszony, b) ręcznie przemieszczany, c) z elektrycznym napędem mechanizmu jazdy Suwnice - jednobelkowe, dwubelkowe, typu lekkiego podwieszane na profilach półzamkniętych, bramowe torowe, jezdniowe do kontenerów - suwnice słupowe, typu ciężkiego, sterowane z kabiny lub przez operatora Suwnica słupowa sterowana z kabiny Przenośniki

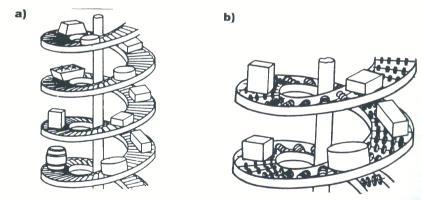

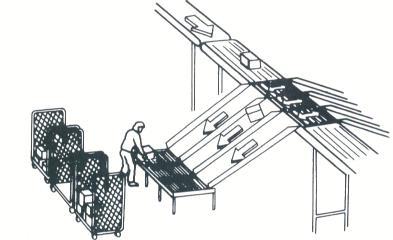

11 Stosowane w magazynach o dużej ilości niepatynowanych zamówień między strefą kompletacji a ekspedycją. Stosowane są przenośniki wałkowe o zmiennej długości- przy załadunku samochodów, krążkowe w kształcie spirali, taśmowe o zmiennej długości i pochyleniu, podwieszane jedno- lub dwutorowe. Przenośniki sortujące Przenośniki w kształcie spirali: a) wałkowy, b)krążkowy Manipulatory Serwooperator/ żuraw pantograficzny- maszyna podnośnikowa o konstrukcji wysięgnikowej, sterowana przez bezpośrednie ręczne przemieszczanie rękojeści prowadzącej głowicy sterującej. Manipulator składa się z : zespołu dźwigni zamocowanych obrotowo na kolumnie, powiązanych prowadnicami z siłownikiem pneumatycznym.

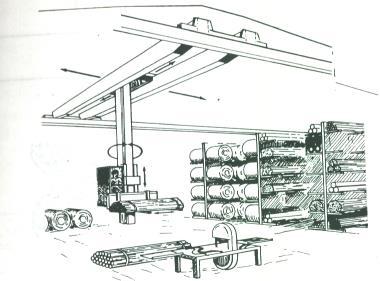

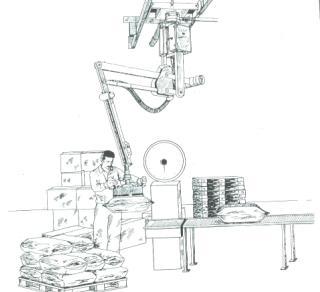

12 Manipulator słupowy Manipulator z uchwytem podciśnieniowym Konstrukcje manipulatorów: - stałe, stojące zakotwiczone kolumną w posadzce - stałe, wiszące z kolumną zakotwiczoną w suficie -ruchome po torze zamontowanym w stropie, ścianie lub posadzce - ruchome na wózku jezdniowym

13 Manipulatory zaopatrzone są w chwytaki: - sztywne, wymienne, dostosowane do kształtu i wymiaru ładunku - podciśnieniowe do ładunków o powierzchniach płaskich, gładkich - elektromagnetyczne, do ładunków ferromagnetycznych - kształtowe dla towarów kruchych, wiotkich, z wrażliwymi powłokami. Manipulatory mogą być stosowane do : - załadunku i rozładunku środków transportu zewnętrznego ładunkami niespaletowanymi o masie do 1000 kg - formowania i rozformowania palet i pakietów - pakowanie dużych przestrzennych ładunków, np. sprzęt RTV, AGD, mebli - ustawiania i zdejmowania ładunków z przenośników i wózków - przemieszczania ładunków, którymi trudno manipulować (płyty, dłużnice, beczki, bębny). Podobną rolę jak manipulatory spełnia podwieszany na wsporniku żurawia podnośnik podciśnieniowy. Udźwig podnośnika może wynosić 160 kg. Pomocnicze urządzenia magazynowe Urządzenia do zmiany postaci ładunków Do tej grupy należą urządzenia wielokrotnego użytku, służące do tworzenia większych ładunków. Większe ładunki tworzy się przy zastosowaniu: - pojemników - palet - urządzeń do tworzenia pakietowych jednostek ładunkowych - kontenerów. Pojemniki Pojemniki rozpoznaje się w zależności od:

14 - materiału :metalowe, z tworzywa sztucznego - rodzaju dna i ścian: ażurowe i szczelne - rodzaju ściany czołowej: pełna, z wziernikiem - rodzaju zamknięcia: otwarte i z wiekiem - wymiarów zewnętrznych : 400 x 300, 600 x 400, 800 x 600 mm - wysokości pojemnika: 120,150, 170, 200, 220, 250, 270, 300, 320, 350, 400, 420 mm - otworów na uchwyt: z otworami, bez otworów - ścian bocznych : pionowe lub pochyłe ( jedno w drugie ) - typu dna: gładkie, z płozami, z wózkami - kształtu podstawy: prostokątne, okrągłe. Palety - płaskie drewniane, z tworzyw sztucznych, z drewna prasowanego, metalowe - siodłowe do bębnów - nadstawki słupkowe - nadstawki skrzyniowe - skrzyniowe metalowe siatkowe - skrzyniowe metalowe szczelne z nóżkami i płozami - skrzyniowe metalowe siatkowe składane - skrzyniowe metalowe szczelne składane - do dłużyc z zawiesiem - zbiornikowe.

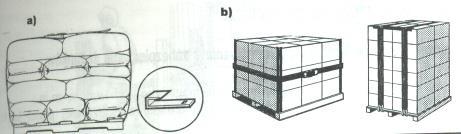

15 Paletowe jednostki ładunkowe: a)worki na palecie zabezpieczone pasami zapinanymi mocowanymi do palety zaczepami, b) ładunki zabezpieczone pasami i kątownikami narożnikowymi Urządzenia do formowania pakietowych jednostek ładunkowych Kontenery - ładunkowe wielkie typu 1C - elastyczne do ładunków sypkich Pozostałe urządzenia pomocnicze Urządzenia do mechanicznego formowania i zabezpieczania ładunków - paletyzatory, do układania kartonów na paletach płaskich - depaletyzatory, do automatycznego rozformowywania palet - urządzenie do owijania taśmą termokurczliwą, nakładania kapturów z folii, tunele grzewczego folii, - urządzenia do taśmowania po kompletacji.

16 Urządzenia ułatwiające ręczną obsługę regałów - jezdniowe pomosty obsługowe - ruchome pomosty - drabiny Urządzenia stosowane na frontach przeładunkowych Na bezrampowych frontach przeładunkowych stosowane są: - jezdniowe pomosty podnośnikowe - pomosty dźwigowe hydrauliczne elektryczne, stale przytwierdzone na froncie bezlampowym - pomosty poziome o stałej wysokości ułatwiające jazdę wózków z wagonów kolejowych. Na rampowych frontach przeładunkowych stosowane są: - ręcznie ustawiane mostki ładunkowe umożliwiające podjazd do wnętrza aut lub wagonów przy nieznacznej różnicy poziomów rampy i platformy środka transportu - mechanicznie ustawiane pomosty wyrównawcze, hydrauliczne Jezdniowy pomost podnośnikowy 4-śrubowy z napędem elektrycznym Urządzenia do identyfikacji materiałów Do automatycznej identyfikacji poprzez odczyt kodów kreskowych służą: czytniki piórkowe, laserowe.

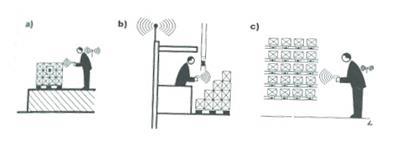

17 Odczyt może dotyczyć: identyfikacji towaru na rampie przy odbiorze, wyszukania określonego towaru przez operatora wózka w celu pobrania do kompletacji, wyszukania towaru na czole regału przepływowego i półkowego wyposażonego w przenośnik, kontroli wydanego towaru a)identyfikacja paletowej jednostki ładunkowej, b)identyfikacja materiału do kompletacji z wózka, c)identyfikacja towaru na czole regału przepływowego Urządzenia do pomiaru masy, ilości, gabarytów - elektroniczne wagi paletowe, w kształcie litery U, na którą ustawia się wózkiem paletową jednostkę ładunkową - elektroniczne wagi najazdowe- platformowe - samochodowe wagi wbudowane - wagi na wózkach podnośnikowych i unoszących - wagi silosowe - elektroniczne wagi hakowe, zawieszane na żurawiach lub suwnicach.
