1 Wyposażenie prof. PŁ dr hab. inż. Andrzej Szymonik Łódź 2014/2015

2 I. Systemy składowania i transportu w magazynie

3 Wózki

4 Wymagania: wysoka wydajność; niskie koszty eksploatacji; bezpieczeństwo pracy; sterowność; zwrotność; kompatybilność; niezawodność; prosta obsługa.

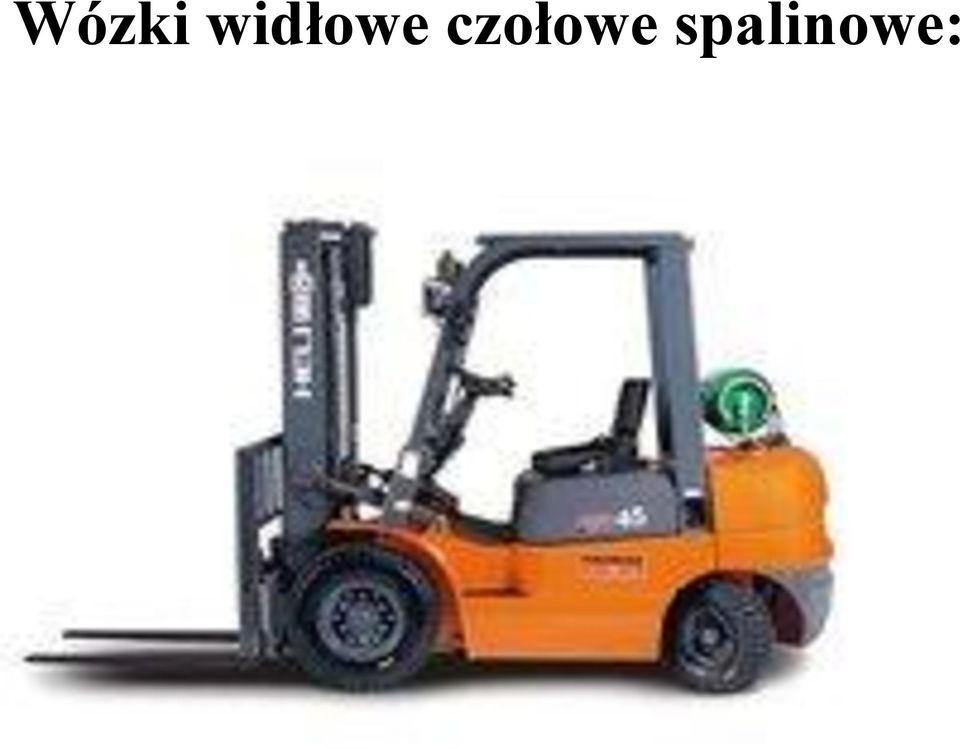

5 Wózki widłowe czołowe spalinowe:

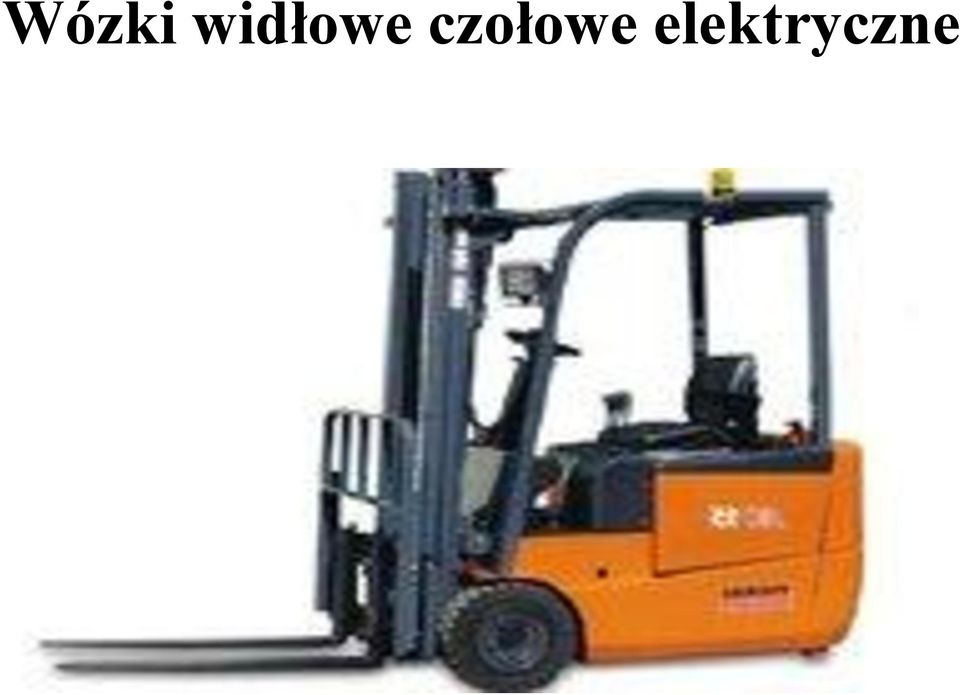

6 Wózki widłowe czołowe elektryczne

7 Wózki techniki magazynowej:

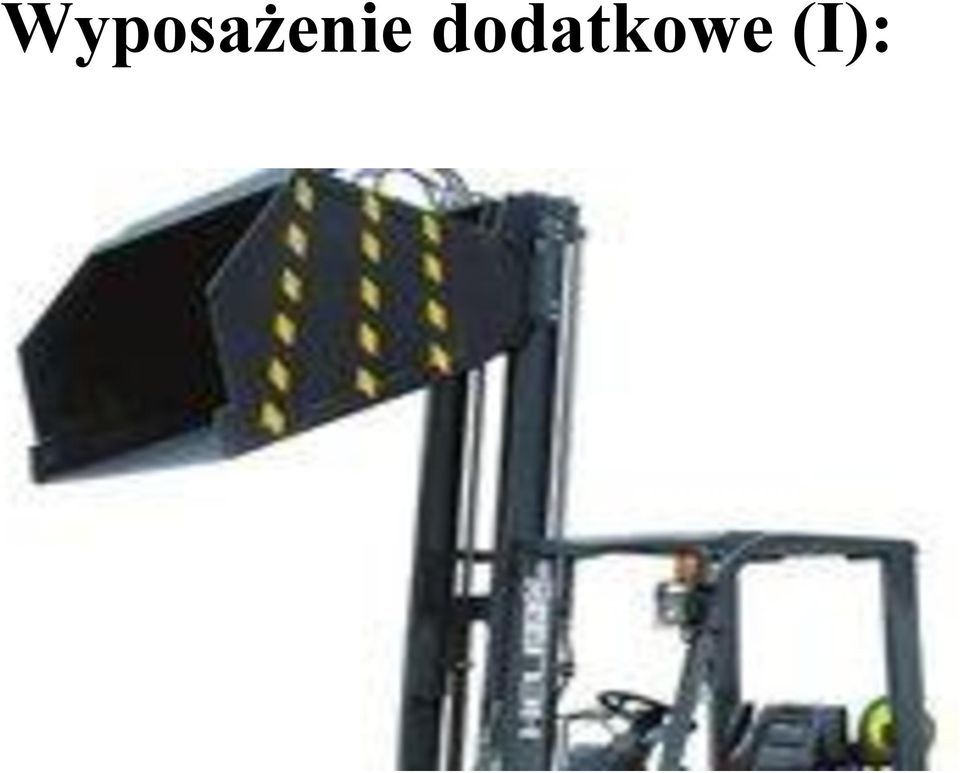

8 Wyposażenie dodatkowe (I):

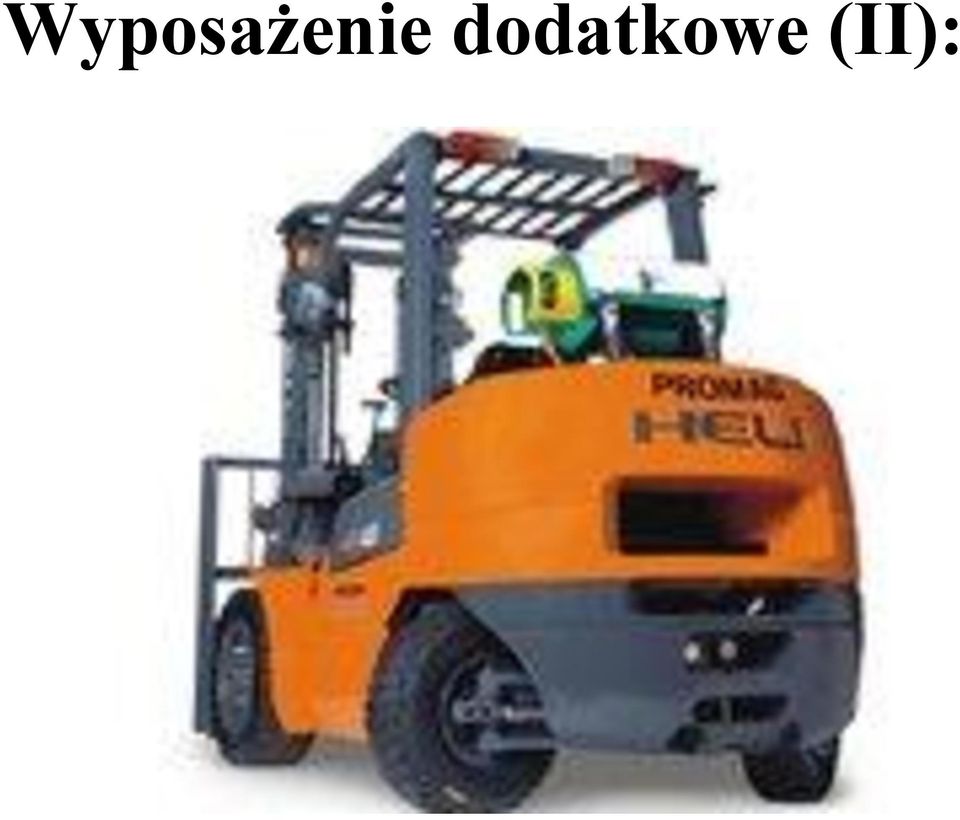

9 Wyposażenie dodatkowe (II):

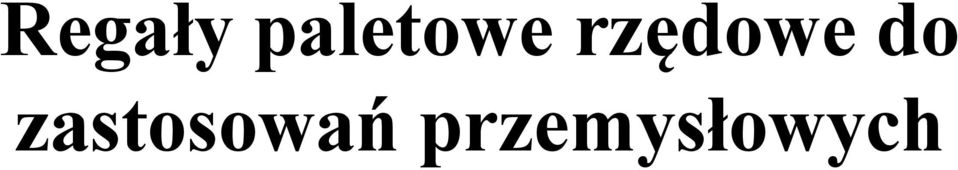

10 Regały paletowe rzędowe do zastosowań przemysłowych

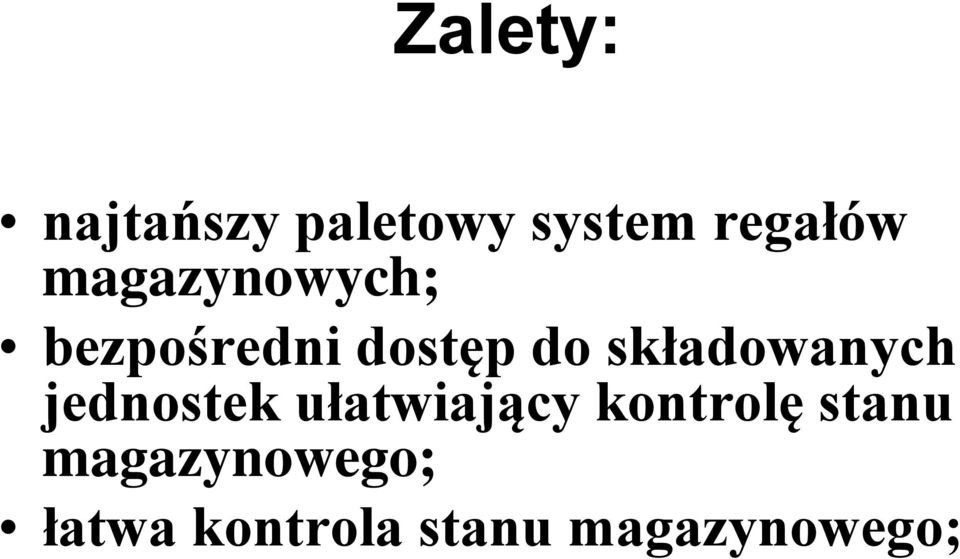

11 Zalety: najtańszy paletowy system regałów magazynowych; bezpośredni dostęp do składowanych jednostek ułatwiający kontrolę stanu magazynowego; łatwa kontrola stanu magazynowego;

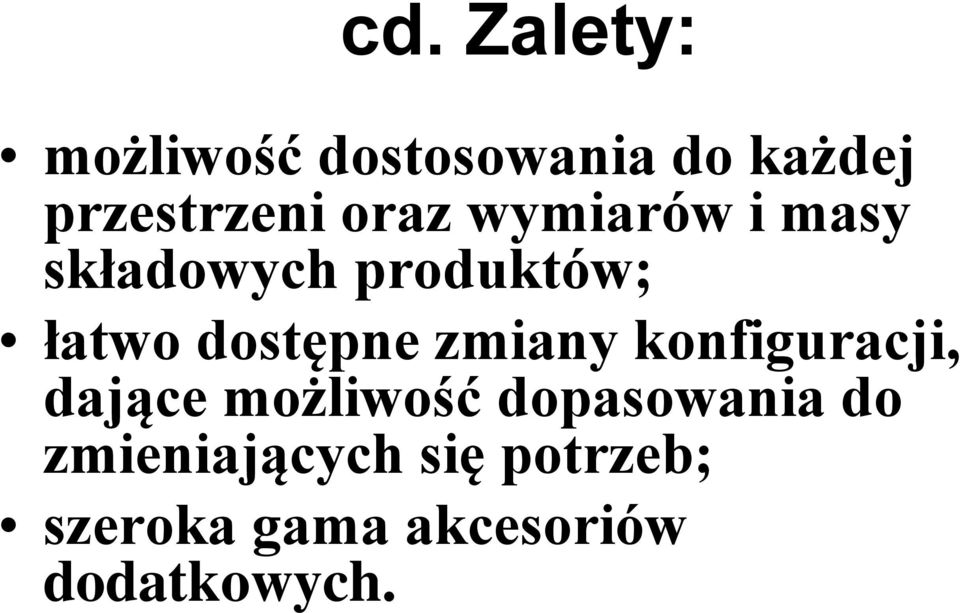

12 cd. Zalety: możliwość dostosowania do każdej przestrzeni oraz wymiarów i masy składowych produktów; łatwo dostępne zmiany konfiguracji, dające możliwość dopasowania do zmieniających się potrzeb; szeroka gama akcesoriów dodatkowych.

13 Regały paletowe PHR (I)

14 Regały paletowe PHR (II)

15 Regały paletowe RR:

16 Regały paletowe APR12:

17 Wyposażenie dodatkowe

18 Podstawowe parametry metalowych regałów półkowych DIMAX: wysokość regałów: do 9 m; nośność półki: do 560 kg; nośność kolumny: do 4000 kg; wysoka estetyka i stabilność; modułowa budowa łatwy montaż i demontaż, możliwość rozbudowy;

19 Podstawowe parametry metalowych regałów półkowych DIMAX: brak połączeń śrubowych (za wyjątkiem DIMAX D30 i D40); możliwość zabudowy szeregowej oraz piętrowej (oprócz DIMAX D10); wymienialność wielu elementów pomiędzy poszczególnymi grupami.

20 Rodzina regałów półkowych DIMAX: DIMAX D10 do składowania lekkich ładunków; DIMAX D20 do składowania lekkich i średnich ładunków; DIMAX D30/D40 do składowania ciężkich ładunków, w tym lekkich palet.

21 DIMAX D10:

22 DIMAX:

23 DIMAX D30/D40:

24 Pomosty magazynowe (antresole magazynowe)

25

26 Pomosty magazynowe GL8: Zapewniają możliwość wykorzystania kubatury pomieszczeń magazynowych - w prosty i ekonomiczny sposób bez konieczności rozbudowy magazynu.

27 Podstawowe parametry pomostów magazynowych GL8 wysoka nośność; stabilna i wytrzymała konstrukcja; łatwość montażu i demontażu, możliwość rozbudowy i modyfikacji oraz przeniesienia w inne miejsce;

28 Podstawowe parametry pomostów magazynowych GL8 modularna konstrukcja pomostu, montowana wyłącznie za pomocą łączników śrubowych; konstrukcja złożona ze słupów wykonanych z profili zamkniętych, głowic, dźwigarów, pokryć podłogi pomostu, akcesoriów dodatkowych;

29 Podstawowe parametry pomostów magazynowych GL8 szeroki wachlarz elementów konstrukcyjnych, akcesoriów i rodzajów pokryć pozwalających na dostosowanie do specyficznych wymagań Klienta; otwory znajdujące się na całej długości dźwigarów umożliwiające montaż oświetlenia, rur, przewodów lub innych instalacji.

30

31

32

33 II. Systemy przeładunku

34 Dok przeładunkowy (def. I): Pomost wbudowany w otwór budynku magazynowego, wyposażony kompleksowo w urządzenia mechaniczne do zamykania bram, mostek ładunkowy oraz fartuchy uszczelniające, przystosowany do załadunku i wyładunku środków transportu zewnętrznego. Inna nazwa stacja przeładunkowa.

35 Dok przeładunkowy (def. II): Kompletne stanowisko przeładunkowe umożliwiające bezpośredni transport wózkiem widłowym lub ręcznym towarów pomiędzy magazynem a wnętrzem skrzyni ładunkowej pojazdu dostawczego.

36 Dok przeładunkowy składa się z: platformy przeładunkowej (rampa lub mostek) lub podnośnika przeładunkowego (dźwignik); śluzy uszczelniającej; bramy przemysłowej.

37 Zadania doku: połączenie powierzchni magazynu z podłogą samochodu dostawczego (platforma przeładunkowa lub dźwignik); ochronę strefy przeładunku przed niekorzystnym wpływem warunków atmosferycznych (śluza uszczelniająca);

38 cd. Zadania doku: zapewnienie odpowiednich wymogów sanitarnych (śluza uszczelniająca); zewnętrzne zamknięcie magazynu (brama przemysłowa); skracanie czas przeładunku; zwiększanie bezpieczeństwo przeładunku.

39 Śluzy uszczelniające

40 Śluzy uszczelniające:

41 Śluzy uszczelniające:

42 Funkcje śluz uszczelniających: uszczelnienie przestrzeni pomiędzy pojazdem dostawczym, a stanowiskiem przeładunkowym; zapewnienie odpowiednich wymogów sanitarnych (np. w zakładach branży spożywczej);

43 cd. Funkcje śluz uszczelniających: poprawa komfortu pracy; obniżenie kosztów utrzymania obiektu poprzez zmniejszenie zużycia energii potrzebnej do ogrzewania; zwiększenie bezpieczeństwa.

44 Śluza uszczelniająca składa się z: wytrzymałej konstrukcji z kształtowników stalowych ocynkowanych; klap przednich; fartucha opasającego; trójkątów najazdowych na fartuchach bocznych.

45 Rodzaje śluz - rampowa:

46 Rodzaje śluz - przejezdna

47 Rodzaje śluz - tunelowa

48 Rodzaje śluz - skrętna

49 Rodzaje śluz - pneumatyczna

50 Rodzaje śluz - pneumatyczna

51 Podnośniki stołowe - podesty nożycowe - dźwigniki

52

53

54

55 Zadania podnośników stołowych: ułatwienie prac związanych z za- i rozładunkiem samochodów dostawczych (podnośniki przeładunkowe); praca w liniach technologicznych jako stoły stanowiskowe.

56 Podnośniki stołowe to: sterowanie za pomocą skrzynki sterowniczej (góra-dół-stop); płynna i precyzyjna regulacja położenia platformy podnośnika; precyzyjna kontrola wysokości podnoszenia dzięki ustawnemu przełącznikowi krańcowemu;

57 Podnośniki stołowe to: bezpieczeństwo użytkowania dzięki zainstalowaniu: ramki bezpieczeństwa pod płytą główną, zaworu zabezpieczającego chroniącego przed samoczynnym opadaniem; (zawór stałej prędkości opuszczania zapewniający jednakową prędkość niezależnie od wielkości ładunku)

58 Podnośniki stołowe to: podnoszenie za pomocą siłowników hydraulicznych; nożyce wykonane z profili zamkniętych duża stabilność; konstrukcja stalowa spawana.

59 Rodzaje stanowiskowe:

60 Rodzaje przeładunkowe:

61 Rodzaje wielonożycowe pionowe

62 Rodzaje - podnośniki do transportu ludzi

63 Bramy przemysłowe

64 Brama magazynowa def. Obudowa zamykanego otworu w ścianie budynku magazynowego, umożliwiająca komunikację. Miejsce, w którym przekazywane i rozliczane są dostawy lub wydania pomiędzy przewoźnikiem a magazynem. Punkt dostawa lub wydań przyporządkowany miejscu lokalizacji magazynu.

65

66

67 Brama przemysłowa ułatwiają: usprawnienie komunikacji wewnątrzzakładowej; ograniczenie strat ciepła do minimum; bezpieczeństwo użytkowania.

68 Rodzaje bram segmentowa:

69 Rodzaje bram - składana

70 Rodzaje bram szybkobieżnie składana:

71 Rodzaje bram - rolowana

72 Rodzaje bram - kurtyny paskowe

73 III. Urządzenia dźwignicowe

74 Urządzenia dźwignicowe def.: Maszyna o pracy przerywanej do podnoszenia i przemieszczania ładunków w przestrzeni za pomocą haka lub innego urządzenia chwytającego (PN- ISO :1999).

75 Suwnice:

76

77

78

79 Suwnice: najbardziej zaawansowane technologicznie urządzenia dźwignicowe; stosowane do przemieszczania ładunków w płaszczyznach pionowych i poziomych w ramach określonej powierzchni technologicznej;

80 Suwnice: wykonanie zgodne z obowiązującymi normami i przepisami, posiadają niezbędne certyfikaty; wykonywane zgodnie z wymaganiami Klienta; różne wyposażenie i sterowanie.

81 Rodzaje suwnic: pomostowe podwieszane, bramowe, półbramowe, konsolowe.

82 Wciągarki bramowe (określane także jako: lekkie suwnice bramowe lub suwnice portalowe)

83

84

85

86 Żurawie:

87

88 Rodzaje - słupowy z podparciem z możliwością obrotu ramienia mechanicznie lub ręcznie

89 Rodzaje -słupowy z podparciem o ręcznym obrocie ramienia

90 Rodzaje - słupowy z odciągiem

91 Rodzaje - słupowy z podparciem z osią obrotu na pobocznicy słupa

92 Rodzaje - słupowy z łamanym ramieniem

93 Rodzaje - przyścienny z podparciem z możliwością obrotu ramienia mechanicznie lub ręcznie

94 Rodzaj - przyścienny z łamanym ramieniem

95 Rodzaje: przyścienny z odciągiem

96 Rodzaj - przyścienny z podparciem o ręcznym obrocie ramienia

97 Tory jezdne - do transportu nad stanowiskami roboczymi

98

99

100 Tory jezdne: to belki w konstrukcji stalowej spawanej lub skręcanej, montowane na istniejących podporach lub na konstrukcji samonośnej wykonywanej łącznie z konstrukcja toru; przeznaczone do przemieszczania materiałów i produktów w płaszczyźnie pionowej wzdłuż toru jezdnego;

101 cd. Tory jezdne: wykonywane bez ograniczeń długości na podstawie opracowanego i uzgodnionego z Klientem projektu; spełniają wymogi bezpieczeństwa i posiadają wszelkie dopuszczenia do stosowania zgodnie z obowiązującymi przepisami w UE.

102 Rodzaje jezdny wspornikowy:

103 Rodzaje - modułowy tor jezdny:

104 Wózki ręczne paletowe do transportu towarów na paletach

105

106

107

108

109 Typy - wózków paletowych: o udźwigu od 500 do 3500 kg; długości wideł od 800 do 2000 mm; różnych szerokościach wideł; niskoprofilowe - do palet o obniżonej wysokości; z hamulcem - do pracy na pochyłościach; z barierką zabezpieczającą wysoki ładunek przed przechyleniem.

110 Paleciak :

111 Wózki paletowe nożycowe:

112 Wózki paletowe z wagą:

113 Wózki elektryczne:

114 Wózki paletowe prowadzone:

115 Owijarki do palet

116

117 Przeznaczenie: Do maszynowego owijania folią w strefach towarów składowanych na paletach (szczególnie polecane są tam, gdzie wymaga się szybkiego opakowania dużych ilości spaletyzowanych produktów, a więc w centrach dystrybucyjnych, w firmach produkcyjnych itp.).

118 Korzyści: obniżenie kosztów zużycia folii; lepsze zabezpieczenie towarów; skrócenie operacji pakowania; optymalne wykorzystanie zasobów ludzkich.

119 Półautomatyczne owijarki do palet:

120 Automatyczne owijarki do palet:

121 Samojezdne owijarki do palet:

122 Dziękuję za uwagę
