1 AWIA Horyzont SYSTEM WYKRYWANIA KOLIZJI NA DRODZE MASZYNA - CZŁOWIEK

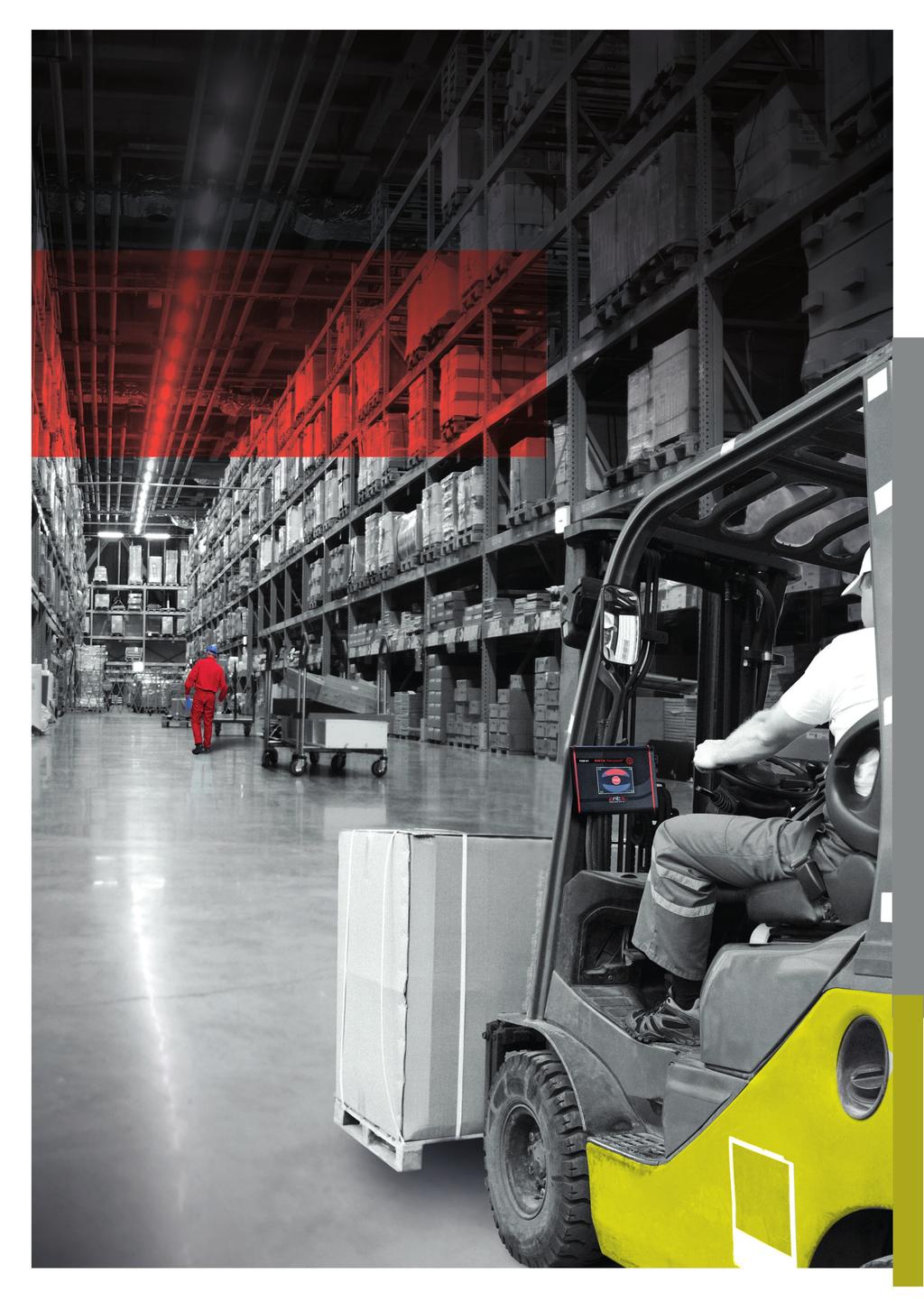

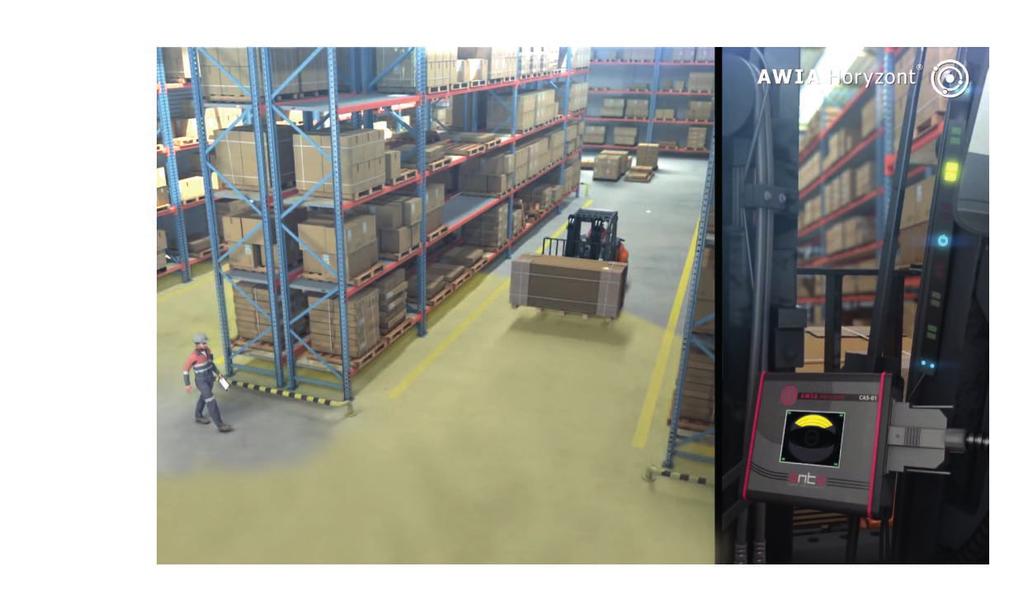

2 CZYM JEST SYSTEM AWIA Horyzont? AWIA Horyzont to zaawansowany technologicznie, zaprojektowany i wyprodukowany w Polsce system wspomagający bezpieczne prowadzenie pojazdu w warunkach ograniczonej widoczności, który: monitoruje strefę wokół pojazdu wskazuje na kolorowym Terminalu Operatora kierunek zbliżającej się osoby oraz jej odległość od pojazdu z podziałem na 3 zakresy ostrzega kierowcę za pomocą sygnałów optyczno-akustycznych o obecności pracownika wykrywa osoby wyposażone w Nadajnik Osobisty w promieniu do 30 metrów wokół pojazdu PRZEZNACZENIE SYSTEMU System AWIA Horyzont został zaprojektowany w celu ochrony i ostrzegania przed możliwością przypadkowej kolizji osób z pojazdami różnego typu. AWIA Horyzont znajduje zastosowanie w pojazdach i maszynach wszędzie tam, gdzie zachodzi potrzeba zabezpieczenia stref pracy przed nagłym wtargnięciem pracownika pieszego. System doskonale sprawdza się jako element wsparcia w organizacji ruchu podnośnikowych wózków jezdniowych w transporcie wewnątrzzakładowym. System poprawia bezpieczeństwo pracowników pieszych na terenie: firm produkcyjnych magazynów stref przeładunkowych terminali AWIA Horyzont przeznaczony jest dla przedsiębiorstw każdego typu wszędzie tam, gdzie znaczącą rolę w procesach logistycznych odgrywa: transport wewnętrzny przeładunek, załadunek i rozładunek towaru prace różnego typu wykonywane przez pojazdy i maszyny w asyście pracowników pieszych AWIA HORYZONT został w całości zaprojektowany przez inżynierów z ENTE Sp. z o.o. i jest produkowany w jej siedzibie, w Gliwicach. AWIA Horyzont diametralnie poprawia proces orientacji operatora pojazdu w terenie poprzez odpowiednio wczesne ostrzeżenie o możliwości wystąpienia kolizji typu maszyna człowiek.

3 Ente Sp. z o. o. ul. Gaudiego 7, Gliwice, tel.: fax: ente@ente.com.pl AWIA Horyzont SYSTEM WYKRYWANIA KOLIZJI NA DRODZE MASZYNA - CZŁOWIEK KORZYŚCI PŁYNĄCE Z UŻYTKOWANIA SYSTEMU zapewnienie wysokiego stopnia bezpieczeństwa w magazynie zmniejszenie ryzyka wystąpienia wypadków i minimalizacja ich kosztów ochrona pracowników pieszych w strefach załadunku, rozładunku i transportu towaru możliwość zastosowania na maszynach i pojazdach różnego typu, np. ładowarki, wózki widłowe itp. rejestracja zdarzeń w postaci logów ze stemplem czasowym integracja z nadrzędnymi systemami logistycznymi ROLA AWIA Horyzont W PODNOSZENIU WARUNKÓW BEZPIECZEŃSTWA I HIGIENY PRACY System znacząco wpływa na polepszenie stanu BHP w zakładach pracy poprzez zmniejszenie liczby oraz skutków wypadków komunikacyjnych z udziałem pracowników i środków transportu. W każdym środowisku pracy związanym z transportem i magazynowaniem towarów, przy użyciu różnego rodzaju pojazdów pracujących w bezpośrednim sąsiedztwie personelu, istnieje potencjalne ryzyko wypadku. AWIA Horyzont pomaga zminimalizować ryzyko kolizji oraz zmniejszyć ilość zachowań i zdarzeń niebezpiecznych. POJAZDY I MASZYNY, W KTÓRYCH MOŻNA STOSOWAĆ AWIA Horyzont AWIA Horyzont został zaprojektowany w sposób umożliwiający łatwą i bezpieczną implementację na każdym typie pojazdu. Możliwe zastosowania branżowe: transport wewnątrzzakładowy porty i terminale magazynowanie, logistyka oraz dystrybucja kamieniołomy, ośrodki pozyskiwania kruszyw kopalnie inżynieria lądowa i budownictwo Zastosowanie w pojazdach różnego typu: wózki widłowe koparki ładowarki dźwigi kontenerowe suwnice wywrotki PATENT NR GRAND PRIX SAWO 2016 ZŁOTY MEDAL MTP SAWO 2016 PATENT NR na wynalazek pt. System zbliżeniowego zabezpieczania osób w obszarze pracy z urządzeniami mobilnymi Międzynarodowe Targi Ochrony Pracy, Pożarnictwa i Ratownictwa SAWO GRAND PRIX SAWO 2016, ZŁOTY MEDAL MTP SAWO 2016, ZŁOTY MEDAL WYBÓR KONSUMENTÓW edycja Ogólnopolskiego Konkursu Poprawy Warunków Pracy - NAGRODA II STOPNIA ZŁOTY MEDAL WYBÓR KONSUMENTÓW 2017 NAGRODA II STOPNIA PLATYNOWY MEDAL INTARG 2017 X edycja Międzynarodowych Targów Wynalazków i Innowacji INTARG PLATYNOWY MEDAL za najlepszy wynalazek w branży Bezpieczeństwo i Ochrona

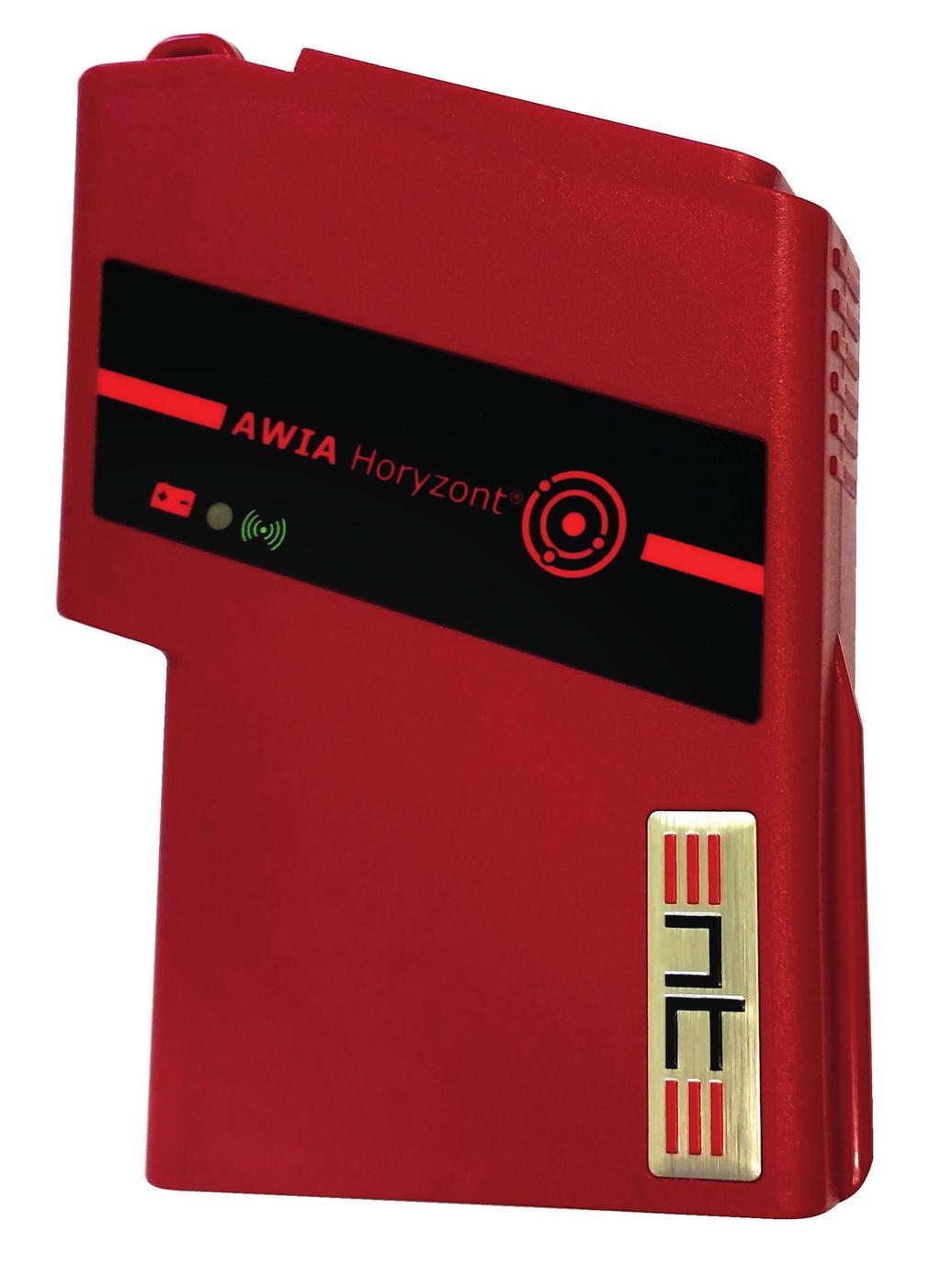

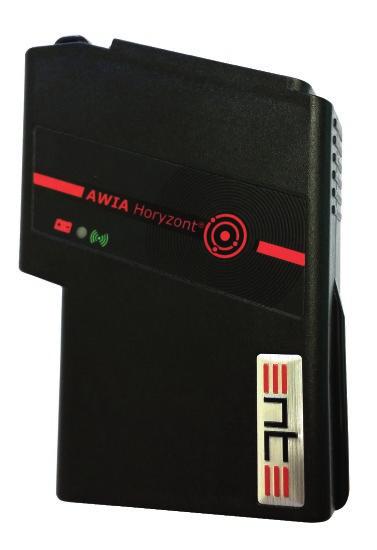

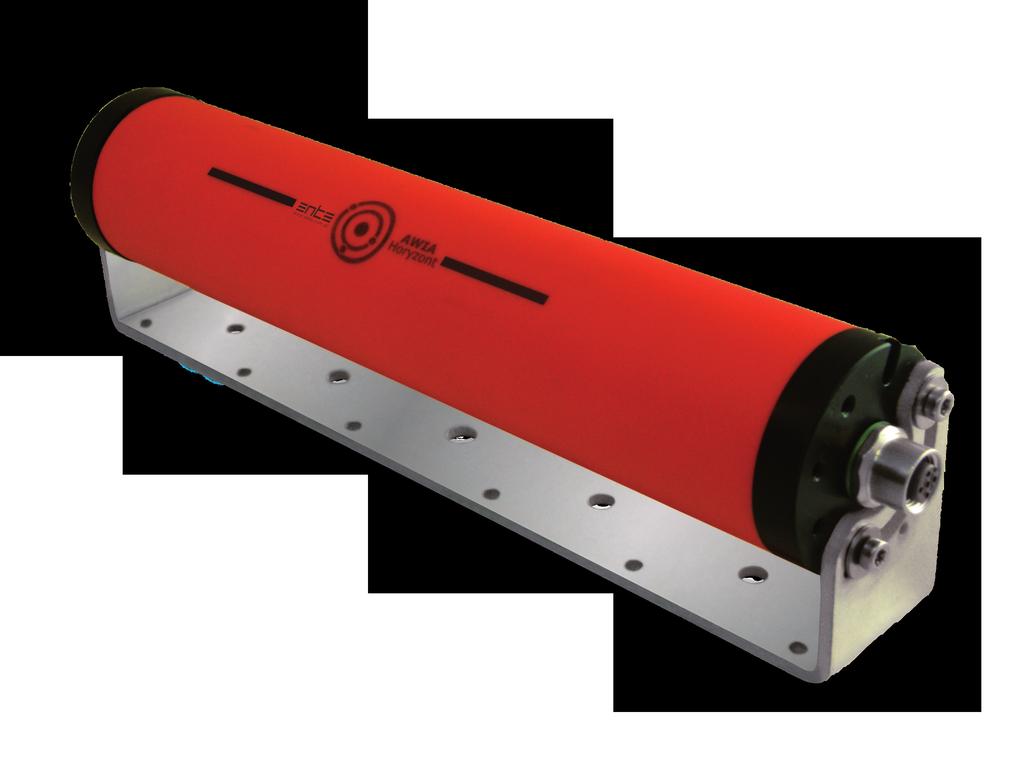

4 AWIA SDIP BUDOWA SYSTEMU NADAJNIK OSOBISTY Nadajnik Osobisty jest urządzeniem, wysyłającym sygnał radiowy, dzięki któremu możliwe jest wykrycie osoby niewidocznej dla operatora pojazdu. Sygnał radiowy wysyłany jest analogowo w zakresie fal długich, których właściwości umożliwiają wykrywanie osób przesłoniętych przez różnego typu materiały przewożone i składowane w magazynie. Sygnał ten w przeciwieństwie do powszechnie stosowanych cyfrowych form identyfikacji zapewnia lepszy zasięg systemu, lepszą odporność na przeszkody terenowe oraz pracę w trudnych warunkach przemysłowych. DETEKTOR KIERUNKOWY Praca urządzenia polega na odbieraniu sygnału z Nadajników Osobistych. Odebrany sygnał podlega wzmocnieniu i po jego obróbce zostaje przesłany przewodami antenowymi do Terminala Operatora. Zastosowanie anten ferrytowych w Detektorach Kierunkowych umożliwia określenie kierunku, z którego pochodzi nadawany sygnał, co wyróżnia system na tle dostępnych rozwiązań pracujących na wyższych częstotliwościach. TERMINAL OPERATORA Terminal jest centralną jednostką systemu, która zamontowana jest w kokpicie pojazdu w pobliżu operatora. Sposób montażu zapewnia bezpieczne wykonywanie wszystkich operacji i nie absorbuje uwagi kierowcy. Terminal dokonuje obliczeń i wizualizuje wyniki pomiarów na kolorowym wyświetlaczu wskazując kierunek zbliżającej się osoby oraz jej odległość od pojazdu z podziałem na 3 zakresy. Do Terminala mogą być podłączone sygnalizatory akustyczne i wizualne, za pomocą których operator powiadamiany jest o obecności pracownika w obrębie pojazdu. Terminal posiada funkcję trwałej rejestracji zdarzeń. Opcjonalnie może być wyposażony w moduł Wi-Fi, umożliwiający bezprzewodową transmisję danych do systemu nadzorczego, a także bezprzewodową konfigurację systemu. SYGNALIZATOR LED Sygnalizator LED służy, podobnie jak wyświetlacz Terminala Operatora, do informowania za pomocą kolorowych diod o kierunku i odległości pracownika pieszego od pojazdu. Sygnalizator LED współdziała z Terminalem Operatora i montowany jest w kokpicie pojazdu. Może występować równocześnie z Terminalem i stanowić urządzenie pomocnicze, bądź samodzielnie i być jedynym źródłem informacji dla operatora pojazdu. Sygnalizator LED wykonany jest w formie linijki z wyświetlaczem diodowym umieszczonym na czole jego obudowy. Posiada dwa uchwyty montażowe. Z jego dolnej części wyprowadzony został kabel komunikacyjno-zasilający służący do łączenia się z Terminalem Operatora.

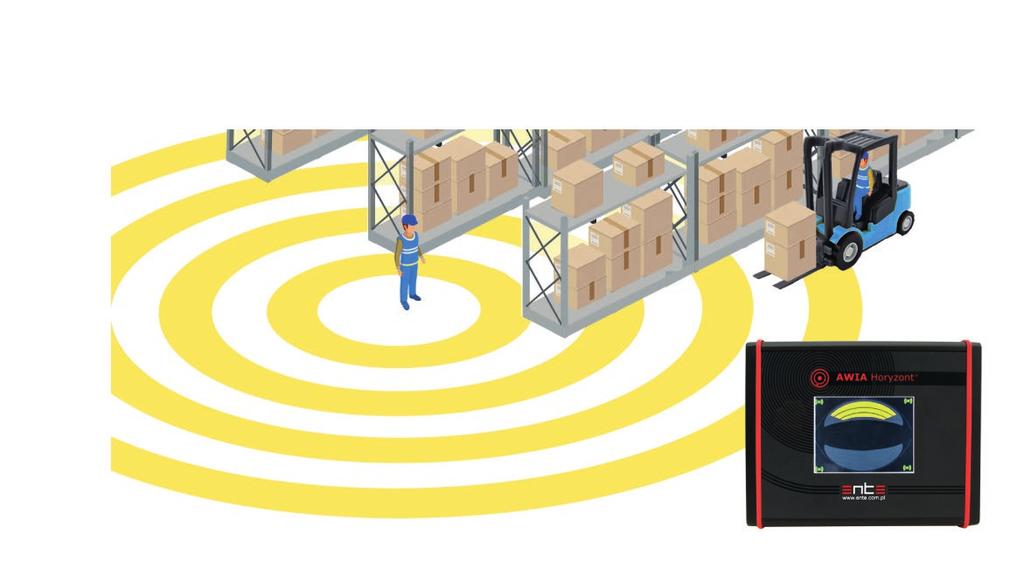

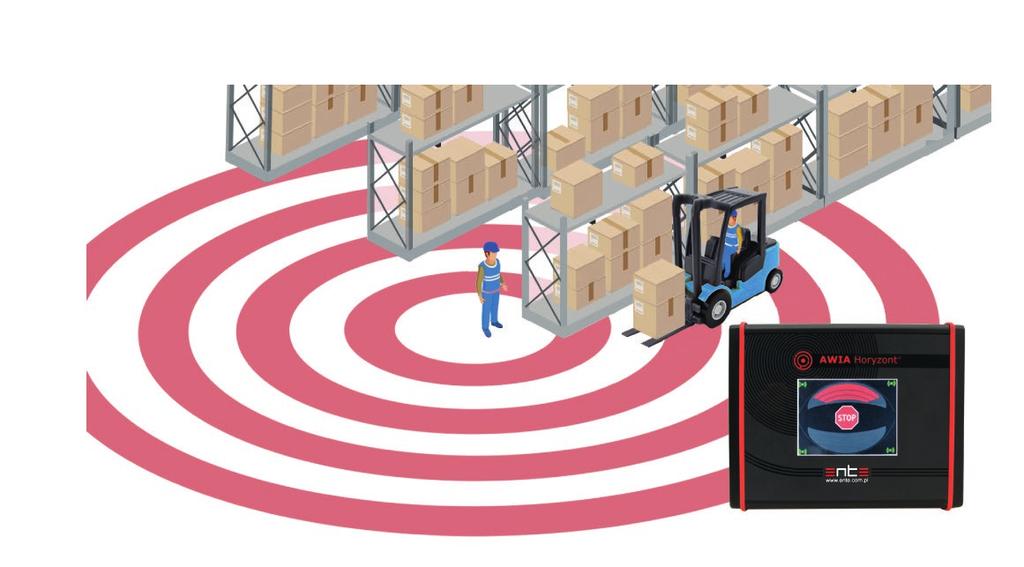

5 AWIA Horyzont SYSTEM WYKRYWANIA KOLIZJI NA DRODZE MASZYNA - CZŁOWIEK ZASADA DZIAŁANIA SYSTEMU System AWIA Horyzont jest zoptymalizowany pod kątem niezawodnej lokalizacji pracowników w trudnych warunkach radiokomunikacyjnych. ETAP I Wykrycie obecności pracownika ~ 12 metrów Fale długie posiadają lepsze właściwości penetracyjne i dyfrakcyjne w typowych środowiskach przemysłowych, a także potrafią uginać się na ludzkim ciele i innych przeszkodach terenowych. System podaje informację o obecności i kierunku zbliżania się pracownika do maszyny w promieniu do kilkudziesięciu metrów w zależności od warunków otoczenia. System AWIA Horyzont oferuje rewolucyjne podejście do zagadnienia cyfrowego przetwarzania informacji docierających do Detektorów Kierunkowych za pomocą nowoczesnego układu logiki programowalnej FPGA (Field-Programmable Gate Array). Obliczenia układu logicznego zawierają się w przedziale kilkuset mikrosekund a ich wyniki są niezwłocznie wizualizowane w kabinie kierowcy w sposób nieabsorbujący uwagi kierującego. ETAP II Wejście pracownika w strefę zagrożenia ~ 8 metrów System AWIA Horyzont dokonuje oceny charakteru i poziomu zakłóceń radioelektrycznych w otoczeniu oraz dostosowuje się do nich. ETAP III Bezpośrednie zagrożenie kolizją > 4 metrów DOTYCHCZASOWE WDROŻENIA SWISS KRONO Sp. z o.o. Mondi Świecie S.A. GE Power Controls S.A. Philip Morris Polska S.A. Biuro Bezpieczeństwa Pracy w Gliwicach PHILIP MORRIS ZDZISŁAW SZPARGAŁA

6 ENTE Sp. z o.o. ul. Gaudiego Gliwice tel.: fax: ente@ente.com.pl
