1 shield System detekcji zbliżeniowej INNOWACYJNA TARCZA OCHRONNA DLA POJAZDÓW PRZEMYSŁOWYCH Skuteczne wykrywanie osób przebywających w niebezpiecznych obszarach pracy pojazdu W pełni konfigurowalna strefa ochronna w miejscach zagrożeń Dla wszystkich rodzajów i producentów pojazdów Ostrzeżenie przed kolizją pomiędzy pojazdami Niezależny od producenta, idealny dla floty mieszanej Zakres detekcji do 25 metrów Zwycięskie rozwiązania 2018 Gold Award 2. Platz ELOshield BEST OF

2 Zapobieganie wypadkom pieszych i pojazdów Ogromna masa przepływających towarów wymaga szybkich procesów logistycznych. W dużych magazynach, w których wózki widłowe i ludzie pracują równocześnie, wypadki zdarzają się mimo zachowania środków ostrożności, a szczególnie w miejscach nadzwyczaj niebezpiecznych, takich jak: wąskie korytarze, skrzyżowania, bramy wjazdowe itd. W celu zminimalizowania możliwości wystąpienia tego typu zdarzeń firma ELOKON zaprojektowała system ELOshield, idealnie nadający się do zastosowania w pojazdach przemysłowych wszystkich typów. Zwiększa on bezpieczeństwo oraz niezawodność pracy pojazdów, a także ich wydajność poprzez skuteczne i płynne zarządzanie ich pracą, co w efekcie pomaga zmniejszyć koszty eksploatacyjne. INDYWIDUALNA KONFIGURACJA Konfigurowalne strefy: ELOshield zapobiega wypadkom w strefach, które można indywidualnie określić i skonfigurować. Strefy ostrzegania i strefy niebezpieczne w podstawowej wersji posiadają kształt okręgów. Wersja zaawansowana pozwala tworzyć strefy o dowolnym kształcie, zgodnie z życzeniem klienta. W każdym z tych przypadków jedynym ograniczeniem jest maksymalny zakres detekcji, który wynosi 25 metrów. Zaletą stref konfigurowalnych jest możliwość dopasowania kształtu do potencjalnie najniebezpieczniejszych obszarów z przodu i tyłu wózka, przy zachowaniu mniejszego zakresu detekcji po bokach. INTELIGENTNA TECHNOLOGIA BEZPIECZEŃSTWA Dla wszystkich obszarów zagrożonych wypadkiem System ELOshield monitoruje sytuacje zagrożenia w czasie rzeczywistym. W chwili, gdy pojazd przemysłowy wjeżdża w obszar strefy ostrzegania, system wykrywa zdarzenie i reaguje zgodnie z wcześniej zadanymi parametrami. Na wózku i na znaczniku personalnym, w który wyposażony jest pieszy, uruchamiają się sygnalizacje świetlne, akustyczne i wibracyjne. Prędkość jazdy wózka może być automatycznie zredukowana do zadanej wartości. Po przekroczeniu strefy niebezpiecznej (również w zależności od indywidualnych ustawień), wózek może być dodatkowo spowolniony lub automatycznie zatrzymany. Po opuszczenie przez pieszego strefy ostrzegania, parametry jazdy wózka wracają do pierwotnych ustawień. STREFA OSTRZEGANIA I STREFA NIEBEZPIECZNA Dla maksymalnego bezpieczeństwa STREFA OSTRZEGANIA konfigurowalna konfigurowalna STREFA NIEBEZPIECZNA

3 BEZPIECZNY MAGAZYN. BEZPIECZNI PRACOWNICY. PEŁNA DOWOLNOŚĆ: 1 APLIKACJA - 3 WARIANTY 1 ELOshieldGO (wariant wózek pieszy). Zapobieganie wypadkom pomiędzy pojazdem a pieszym ELOshield wykrywa pieszych w odległości od 1 do 15 metrów od pojazdu. Istnieje możliwość ustawienia dwóch stref (strefy ostrzegania i strefy niebezpiecznej). W każdej z tych stref można uaktywnić różne funkcje (na przykład zwalniania pojazdu). Dzięki zastosowaniu technologii detekcji radiowej aktywnego RFID system wykrywa wszystkie osoby, które w danej chwili znajdują się w strefach wózka. 2 ELOshieldDRIVE (wariant wózek wózek). Zapobieganie kolizjom pomiędzy wózkami ELOshield oferuje funkcję ochrony przed kolizją pomiędzy pojazdami. W tym przypadku pojazdy należy wyposażyć w dodatkowe anteny, a strefy na pojazdach należy tak zaprogramować, by zapewnić możliwość bezpiecznej pracy. W przypadku, gdy dwa wózki są na kursie kolizyjnym, system ELOshield włącza na każdym z nich sygnały ostrzegawcze. Równocześnie istnieje możliwość spowolnienia jazdy wózków, gdy przekroczą strefę ostrzegania oraz dalsze ich spowolnienie lub zatrzymanie po przekroczeniu strefy niebezpiecznej. 3 ELOshieldZONE (wariant wózek strefa). Ochrona pieszych i wózków w niebezpiecznych strefach System ELOshield działa na podobnej zasadzie jak uliczny system świateł ostrzegawczych. Znaczniki stacjonarne monitorują strefy niebezpieczne takie jak skrzyżowania, bramy, wąskie korytarze. W chwili, gdy pojazd wjeżdża w strefę niebezpieczną, włącza się sygnalizacja ostrzegawcza. Opcjonalnie, na życzenie klienta, prędkość wózków może być automatycznie zmniejszona. Dzięki możliwości dowolnego konfigurowania kształtu strefy jej zasięg działania można precyzyjnie dopasować do gabarytów pomieszczenia. W tym przypadku, w odróżnieniu do zastosowania stref kołowych, system będzie precyzyjniej reagował na potencjalne zagrożenie, nie generując alarmów w obszarze niewymagającym tego. Strefy ELOshield: Strefa niebezpieczna Strefa ostrzegania Zastosowanie ELOshieldCHECK (modułu kontroli dostępu) weryfikuje poprawność działania znaczników personalnych.

4 shield System detekcji zbliżeniowej MAŁY, INTELIGENTNY I BEZPIECZNY Podstawowy zestaw systemu ELOshield składa się z modułu wózkowego oraz minimum dwóch anten. Zestaw ten stanowi stałe wyposażenie wózka. Piesi wyposażeni są w znaczniki personalne, które stanowią ich osobistą ochronę. Komunikacja pomiędzy tymi urządzeniami odbywa się za pomocą sygnałów radiowych wysokiej częstotliwości. W ten sposób system ELOshield monitoruje strefy wokół pojazdów i wokół pieszych oraz reaguje w przypadku zaistnienie niebezpiecznej sytuacji. Dodatkowo dostępna jest opcja detekcji niebezpiecznych stref, takich jak wąskie korytarze, skrzyżowania czy wjazdy do bram. W tym wypadku wykorzystuje się moduł stacjonarny, który instaluje się na stałe na elementach infrastruktury obiektu w pobliżu tych stref. System ELOshield jest systemem wspomagającym pracę operatora pojazdu przemysłowego, dlatego jego funkcja zapewnienia bezpieczeństwa jest ograniczona. Odpowiedzialność za pełne bezpieczeństwo eksploatacji pojazdu leży po stronie operatora i/lub osób odpowiedzialnych za bezpieczeństwo pracy w zakładzie. ELEMENTY SYSTEMU Znacznik personalny Antena Moduł pojazdu Moduł stacjonarny SPECYFIKACJA TECHNICZNA Moduł wózkowy Antena Znacznik personalny Moduł stacjonarny Wymiary 120 x 125 x 35 mm 85 x 58 x 35 mm 64 x 125 x 14 mm 110 x 150 x 40 mm Stopień ochrony IP 65 IP 65 IP 54 IP 65 Zasilanie V DC, 4W poprzez moduł wózkowy zasilanie bateryjne 230 V AC, 10 W (łącznie z dwiema antenami) (do 12 godzin ciągłej pracy) Sygnały ostrzegawcze akustyczne, świetlne i akustyczne, świetlne i akustyczne, świetlne i 2 wyjścia NO / NC 2 wyjścia OC wibracyjne (konfigurowalne) 2 wyjścia NO/NC 2 wyjścia OC Temperatura robocza -25 C 60 C -25 C 60 C -10 C 60 C -25 C 60 C Kondensacja pary wodnej poniżej 95% Kondensacja pary wodnej poniżej 95% Kondensacja pary wodnej poniżej 95% Kondensacja pary wodnej poniżej 95% Zakres detekcji 1 do 25 metrów 1 do 15 metrów 1 do 25 metrów ELOKON Logistics Sp. z o.o. ul. Tytoniowa Warszawa / POLAND T E. logistyka@elokon.pl ELOKON GmbH Gärtnerweg Tornesch / GERMANY T E. info@elokon.com ELOKON GmbH Quayside Tower 2 nd Floor, Broad Street, Birmingham B1 2HF West Midlands / UK T E. info@elokon.co.uk ELOKON Inc South Royal Atlanta Drive Tucker, GA / USA T E. info@elokon.com United Kingdom Warehouse Association Odwiedź nas: Wersja

5 BEZPIECZNY MAGAZYN. BEZPIECZNI PRACOWNICY. Asortyment produktów Komponenty w szczegółach System ELOshield składa się z różnych urządzeń, które komunikują się pomiędzy sobą za pomocą sygnałów radiowych wysokiej częstotliwości. Firma ELOKON oferuje dodatkowe akcesoria do tego systemu, które ułatwiają pracę użytkownikom. Dzięki modułowej budowie system ELOshield można konfigurować zgodnie z indywidualnymi wymaganiami klientów. ELOshieldCHECK (moduł kontroli dostępu) Moduł kontroli dostępu ma za zadanie weryfikację pracowników wchodzących na teren objęty działaniem systemu ELOshield, jak również sprawdza poprawność działania znaczników personalnych. Moduł kontroli dostępu może również współpracować z innymi systemami rejestracji czasu pracy czy systemami kontrolującymi dostęp pracowników, dzięki czemu pracownicy nie muszą kilkakrotnie logować się do różnych systemów. Moduł kontroli dostępu każdorazowo sprawdza poprawność funkcjonowania znacznika personalnego oraz informuje pracownika o aktualnym stanie technicznym znacznika. ELOshieldZONE (moduł stacjonarny) Moduł stacjonarny jest instalowany na stałe wewnątrz obiektów w miejscach szczególnie niebezpiecznych takich jak wąskie korytarze, skrzyżowania dróg, po których poruszają się pojazdy przemysłowe, bramy wjazdowe itd. Sygnał z modułu stacjonarnego automatycznie może wymusić redukcję prędkości jazdy pojazdu w tych obszarach. Za pomocą sygnału przesłanego z modułu wózkowego ELOshield do systemu sterowania wózka można zainicjować różnego rodzaju oddziaływania takie jak: spowolnienie jazdy wózka, załączenie ostrzegawczego sygnału dźwiękowego lub świetlnego, zainicjowanie otwierania lub zamykania bram. PRZYKŁADY APLIKACJI W chwili gdy pojazd zbliża się do bramy wjazdowej, zostaje ona automatycznie otwarta, a oświetlenie hali zostaje włączone. Po wyjechaniu wózka z hali światło automatycznie gaśnie, a brama się zamyka. W przypadku gdy pojazd wjeżdża do hali, w której piesi nie są chronieni przez znaczniki personalne, moduł stacjonarny rozpoznając zbliżający się pojazd informuje pieszych o potencjalnym niebezpieczeństwie poprzez załączenie ostrzegawczego sygnału dźwiękowego lub świetlnego. Dodatkowo, jeżeli jest taki wymóg klienta, można w tych obszarach automatycznie wymusić redukcję prędkości pojazdu. Operatorzy pojazdów przed dojazdem do bramy, przez którą nie wolno przejeżdżać z podniesionymi widłami, w pierwszej fazie zostaną ostrzeżeni, a następnie pojazd zostanie automatycznie zatrzymywany, jeżeli w międzyczasie widły nie zostaną opuszczone na bezpieczną wysokość. Oprogramowanie systemu umożliwia indywidualną konfigurację oddziaływania systemu ELOshield na pojazd zgodnie z wymogami klienta.

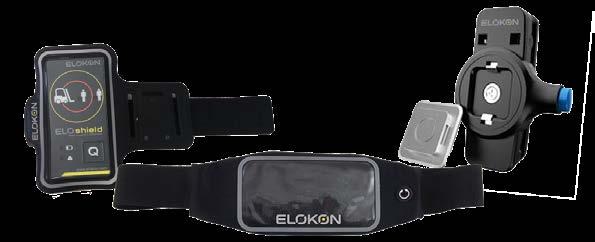

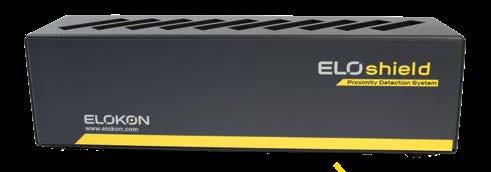

6 shield System detekcji zbliżeniowej Akcesoria do Systemu STACJA ŁADOWANIA USB Przy użyciu stacji ładowania można jednocześnie naładować do dziesięciu znaczników personalnych. Stacja ładowania spełnia również rolę dogodnego miejsca do przechowywania znaczników. Czas pełnego naładowania znacznika personalnego wynosi 2-3 godziny. PORĘCZNY W celu bezpiecznego oraz wygodnego użytkowania znaczników personalnych dostępne są różnego rodzaju akcesoria. Do dyspozycji mamy: etui na ramię, etui na pas, uchwyt na magnes. Wszystkie wymienione akcesoria zostały przetestowane pod kątem wymogów bezpiecznej pracy w magazynie.
