itnc 530 Przewodnik programowania i obsługi Dialog tekstem otwartym NC-software xx xx xx xx xx

Transkrypt

1 Przewodnik programowania i obsługi Dialog tekstem otwartym itnc 530 NC-software xx xx xx xx xx Polski (pl) 9/2006

2

3 Lotse (locman)... jest pomoc przy programowaniu dla sterowania firmy HEIDENHAIN itnc 530 w skróconej formie. Pełna instrukcja programowania i obsługi TNC znajduje si w Instrukcji obsługi dla użytkownika. Można tam znaleźć także informacje dotycz ce programowania Q-parametrów dotycz ce centralnego magazynu narz dzi 3D-korekcji narz dzi pomiaru narz dzi Symbole w Przewodniku Ważne informacje zostaj wyróżnione w Przewodniku za pomoc nast puj cych symboli: Ważna wskazówka! Sterowanie NC-software-numer itnc itnc 530, wersja eksportowa itnc 530 z Windows itnc 530 z Windows 2000; wersja eksportowa itnc 530 stanowisko programowania Lotse (locman) Ostrzeżenie: przy nieprzestrzeganiu niebezpieczeństwo dla operatora i maszyny! Maszyna i TNC musz zostać przygotowane przez producenta maszyn dla opisanej funkcji! Rozdział w Instrukcji obsługi. Tu znajduj si wyczerpuj ce informacje na dany temat. 3

4 Treść Treść Lotse (locman)... 3 Podstawy... 5 Najazd konturu i odsuni cie narz dzia od konturu Funkcje toru kształtowego Wolne Programowanie Konturu FK Podprogramy i powtórzenia cz ści programu Praca z cyklami Cykle dla wytwarzania odwiertów i gwintów Kieszenie, czopy i rowki wpustowe Wzory punktowe SL-cykle Cykle dla frezowania metod wierszowania Cykle dla przeliczania współrz dnych Cykle specjalne Funkcja PLANE (software opcja 1) Przetwarzanie danych DF (opcja software) Grafiki i wyświetlacze stanu DIN/ISO-programowanie Funkcje dodatkowe M

5 Podstawy Programy/pliki Patrz Programowanie, zarz dzanie plikami. Programy; tabele i teksty TNC zapisuje do pami ci w postaci plików. Oznaczenie pliku składa si z dwóch komponentów: PROG20.H nazwa pliku typ pliku maksymalna patrz tabela z prawej strony długość Pliki w TNC Programy w formacie firmy HEIDENHAIN w formacie DIN/ISO smart.nc-programy unit-program program konturu tabele punktów Tabele dla narz dzi zmieniacza narz dzi palet punktów zerowych punktów presets (punkty odniesienia) danych skrawania materiałów narz dzi skrawaj cych, materiałów produkcyjnych Typ.H.I.HU.HC.HP.T.TCH.P.D.PNT.PR.CDT.TAB Podstawy Teksty jako ASCII-pliki pliki pomocy.a.chm 5

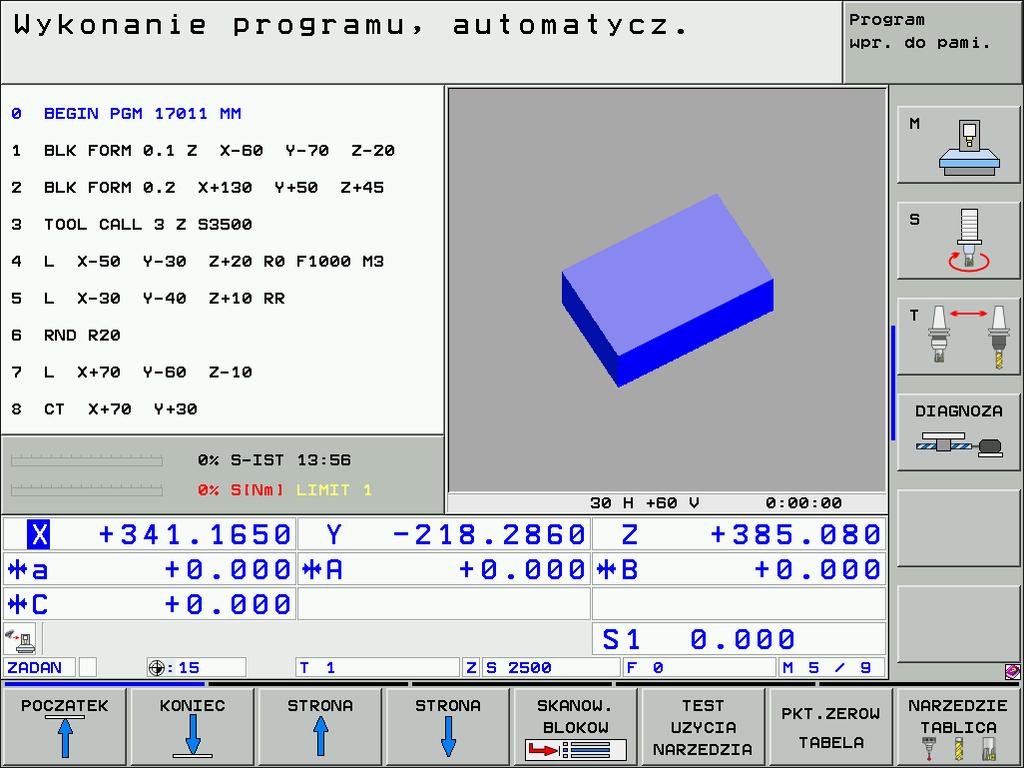

6 Podstawy Otworzenie nowego programu obróbki 8 Wybrać skoroszyt; w którym ma zostać zapisany program do pami ci 8 Wprowadzić now nazw programu, potwierdzić przy pomocy klawisza ENT 8 Wybrać jednostk miary: softkey MM lub INCH (CALE) nacisn ć. TNC przechodzi do okna programu i otwiera dialog dla definicji BLK-FORM (półwyrób) 8 Wprowadzić dane osi wrzeciona 8 Po kolei wprowadzić współrz dne, Y i Z MIN-punktu 8 Po kolei wprowadzić współrz dne, Y i Z MA-punktu 1 BLK FORM 0.1 Z +0 Y+0 Z-50 2 BLK FORM Y+100 Z+0 6

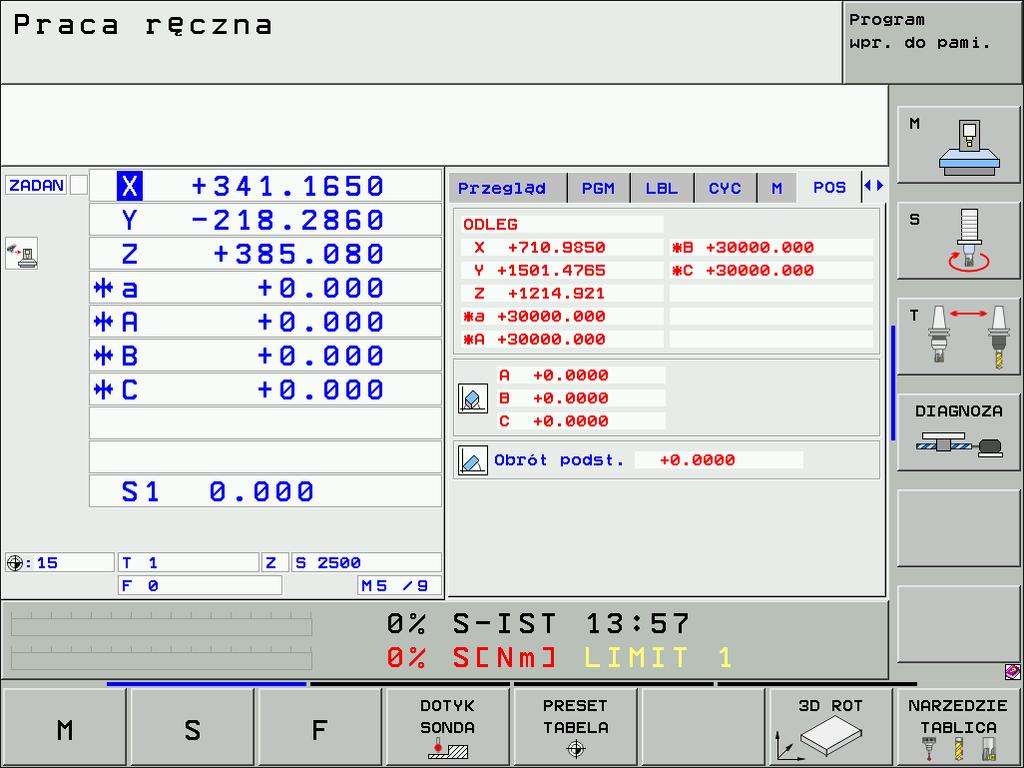

7 Określenie rozplanowania ekranu Patrz Wprowadzenie itnc Wyświetlenie softkeys dla określenia rozplanowania ekranu monitora Tryb pracy Obsługa r czna i Elektr. kółko obrotowe Pozycjonowanie z r cznym wprowadzeniem danych Zawartość ekranu monitora pozycje pozycje z lewej, status z prawej program Podstawy program z lewej, status z prawej 7

8 Tryb pracy Przebieg programu sekwencj wierszy przebieg programu pojedyńczymi wierszami test programu Zawartość ekranu monitora program program z lewej, segmentowanie programu z prawej program z lewej, status z prawej Podstawy program z lewej, grafika z prawej grafika Program wprowadzić do pami ci/edycja program program z lewej, segmentowanie programu z prawej program z lewej grafika programowa z prawej program z lewej, 3D-grafika liniowa z prawej 8

9 Współrz dne prostok tne - absolutne Dane wymiarowe odnosz si do aktualnego punktu zerowego. Narz dzie przemieszcza si na współrz dne absolutne. Y Programowalne w NC-bloku osie Przemieszczenia po prostej Ruchy kołowe 5 dowolnych osi 2 osie liniowe płaszczyzny lub 3 osie liniowe z cyklem 19 PŁASZCZYZNA OBROBKI Współrz dne prostok tne - przyrostowe Dane wymiarowe odnosz si do ostatnio zaprogramowanej pozycji narz dzia. Narz dzie przemieszcza si o współrz dne przyrostowe Podstawy Y

10 Punkt środkowy okr gu i biegun: CC Punkt środkowy okr gu CC należy wprowadzić, aby móc programować kołowe ruchy po torze przy pomocy funkcji toru kształtowego C Strona 26. CC zostaje wykorzystywany z drugiej strony jako biegun dla danych wymiarowych we współrz dnych biegunowych. Y CC zostaje określony we współrz dnych prostok tnych. Określony absolutnie punkt środkowy okr gu lub biegun CC odnosi si zawsze do momentalnie aktywnego punktu zerowego. CCY CC ICCY CC Podstawy Inkrementalnie określony punkt środkowy okr gu lub biegun CC odnosi si zawsze do ostatnio zaprogramowanej pozycji narz dzia. Oś bazowa k ta K t jak i k t we współrz dnych biegunowych PA i k t obrotu ROT odnosz si do osi bazowej. Płaszczyzna robocza Oś bazowa i 0 -kierunek Z Y CC ICC /Y + Y/Z +Y Z/ +Z Z Y Z Y 10

11 Współrz dne biegunowe Dane wymiarowe we współrz dnych biegunowych odnosz si do bieguna CC. Pozycja zostaje określona na płaszczyźnie roboczej poprzez: Y Promień we współrz dnych biegunowych PR = odst p pozycji od bieguna CC K t we współrz dnych biegunowych PA = k t od osi bazowej k ta do odcinka CC PR Przyrostowe dane wymiarowe Przyrostowe dane wymiarowe we współrz dnych biegunowych odnosz si do ostatnio zaprogramowanej pozycji. Programowanie współrz dnych biegunowych 8 Wybór funkcji toru kształtowego 10 PR PR PA 3 PA 2 PA 1 CC 30 PR 0 Podstawy 8 Nacisn ć klawisz P 8 Odpowiedzieć na pytania dialogu 11

12 Definiowanie narz dzi Dane o narz dziach Każde narz dzie oznaczone jest numerem od 0 do 254. Jeśli pracujemy z tabelami narz dzi, to możemy używać wyższych numerów i dodatkowo nadawać nazwy narz dzi. Podstawy Wprowadzanie danych narz dzia Dane narz dzia (długość L i promień R) mog zostać zapisane: w formie tabeli narz dzi (centralnie, program TOOL.T) lub bezpośrednio w programie za pomoc TOOL DEF-wierszy (lokalnie) 8 numer narz dzia 8 długość narz dzia L 8 promień narz dzia R 8 Długość narz dzia należy programować jako różnic długości L0 do narz dzia zerowego: L>L0: narz dzie jest dłuższe niż narz dzie zerowe L<L0: narz dzie jest krótsze niż narz dzie zerowe 8 Ustalić rzeczywist długość narz dzia przy pomocy przyrz du wst pnego nastawienia, zaprogramowana zostaje ustalona długość. L 0 Z 12

13 Wywołanie danych narz dzia 8 Numer narz dzia lub nazwa narz dzia 8 Oś wrzeciona równoległa /Y/Z: oś narz dzia 8 Pr dkość obrotowa wrzeciona S 8 Posuw F 8 Naddatek długości narz dzia DL (np. zużycie) 8 Naddatek promienia narz dzia DR (np. zużycie) 8 Naddatek promienia narz dzia DR2 (np. zużycie) R L DR<0 R 3 TOOL DEF 6 L+7.5 R+3 4 TOOL CALL 6 Z S2000 F650 DL+1 DR+0.5 DR LZ+100R0FMA 6 L -10 Y-10 RO FMA M6 DL<0 DL>0 DR>0 Podstawy Zmiana narz dzia Przy najeździe na pozycj zmiany narz dzia zwrócić uwag na niebezpieczeństwo kolizji! Określić kierunek obrotu wrzeciona poprzez funkcj M: M3: ruch obrotowy w prawo M4: ruch obrotowy w lewo Naddatki dla promienia lub długości narz dzia maksymalnie ± mm! 13

14 Korekcje narz dzia Przy obróbce TNC uwzgl dnia długość L i promień R wywoływanego narz dzia. Podstawy Korekcja długości Pocz tek działania: 8 przemieszczenie narz dzia na osi wrzeciona Koniec działania: 8 wywołanie nowego narz dzia lub narz dzia o długości L=0 Korekcja promienia Pocz tek działania: 8 przemieszczenie narz dzia na płaszczyźnie obróbki z RR lub RL Koniec działania: 8 zaprogramować wiersz pozycjonowania z R0 Bez korekcji promienia pracować (np. wiercenie): 8 zaprogramować wiersz pozycjonowania z R0 R0 RL R R 14

15 Wyznaczenie punktu odniesienia bez 3D-sondy impulsowej Przy wyznaczaniu punktów odniesienia ustawia si wyświetlacz TNC na współrz dne znanej pozycji obrabianego przedmiotu: Y 8 narz dzie zerowe o znanym promieniu zamontować 8 wybrać rodzaj pracy Obsługa r czna lub Elektr. kółko r czne 8 zarysować powierzchni bazow na osi narz dzia i wprowadzić długość narz dzia Y Z 8 zarysować powierzchnie bazowe na płaszczyźnie obróbki i zapisać pozycj punktu środkowego narz dzia Ustawianie i pomiar przy pomocy 3D-sond pomiarowych Szczególnie szybko, prosto i dokładnie nast puje nastawienie maszyny przy pomocy 3D-sondy impulsowej firmy HEIDENHAIN. Podstawy Oprócz funkcji próbkowania dla zbrojenia obrabiarki w trybach pracy Obsługa r czna i El. Kółko r czne; znajduje si w trybach pracy przebiegu programu cały szereg cykli pomiarowych do dyspozycji (patrz także Instrukcja obsługi Cykle sondy pomiarowej): cykle pomiarowe dla ustalenia i kompensowania ukośnego położenia obrabianego przedmiotu cykle pomiarowe dla automatycznego wyznaczenia punktu odniesienia cykle pomiarowe dla automatycznego pomiaru obrabianego przedmiotu z porównaniem tolerancji i automatycznej korekcji narz dzia Y Z 15

16 Najazd konturu i odsuni cie narz dzia od konturu Najazd konturu i odsuni cie narz dzia od konturu Punkt startu P S P S leży poza konturem i musi zostać najechany bez korekcji promienia. Punkt pomocniczy P H P H leży poza konturem i zostaje obliczony przez TNC. TNC przemieszcza narz dzie od punktu startu P S do punktu pomocniczego P H z ostatnio zaprogramowanym posuwem! Pierwszy punkt konturu P A i ostatni punkt konturu P E Pierwszy punkt konturu P A zostaje zaprogramowany w APPR-wierszu (angl: approach = dosuni cie). Ostatnio punkt konturu zostaje programowany standardowo. P S R0 P A RL P H RL RL P E RL RL P N R0 Punkt końcowy P N P N leży poza konturem i wynika z DEP-wiersza (angl: depart = opuszczenie). P N zostaje automatycznie z R0 najechany. 16

17 Funkcje toru kształtowego przy dosuni ciu i odsuni ciu 8 Nacisn ć softkey z ż dan funkcj toru kształtowego: prosta z przejściem tangencjalnym prosta prostopadła do punktu konturu tor kołowy z przejściem tangencjalnym odcinek prostej z tangencjalnym przejściem po okr gu do konturu Korekcj promienia programować w APPR-wierszu! DEP-wiersze ustawiaj korekcj promienia na R0! Najazd konturu i odsuni cie narz dzia od konturu 17

18 Najazd konturu i odsuni cie narz dzia od konturu Dosuw narz dzia po prostej z przejściem tangencjalnym: APPR LT 8 współrz dne dla pierwszego punktu konturu P A 8 LEN: odst p punktu pomocniczego P H do pierwszego punktu konturu P A 8 korekcja promienia RR/RL 7 L +40 Y+10 RO FMA M3 8 APPR LT +20 Y+20 Z-10 LEN15 RR F100 9 L Y+35 Y L... Dosun ć narz dzie po prostej prostopadle do pierwszego punktu konturu: APPR LN 8 współrz dne dla pierwszego punktu konturu P A 8 LEN: odst p punktu pomocniczego P H do pierwszego punktu konturu P A 8 korekcja promienia RR/RL 7 L +40 Y+10 RO FMA M Y Y 15 P H RR P A RR 20 RR 35 P SR APPR LN +10 Y+20 Z-10 LEN15 RR F100 RR 9L+20Y L P A RR P H RR P SR

19 Dosuw narz dzia po torze kołowym z przejściem tangencjalnym: APPR CT 8 współrz dne dla pierwszego punktu konturu P A 8 promień R R > 0 zapisać 8 k t punktu środkowego CCA CCA > 0 zapisać 8 korekcja promienia RR/RL 7 L +40 Y+10 RO FMA M3 8 APPR CT +10 Y+20 Z-10 CCA180 R+10 RR F100 9L+20Y L... Dosuw narz dzia po torze kołowym z przejściem tangencjalnym do konturu i po odcinku prostej: APPR LCT Y P A RR 10 R10 RR CCA= P H RR P SR0 40 Najazd konturu i odsuni cie narz dzia od konturu 8 współrz dne dla pierwszego punktu konturu P A 8 promień R R > 0 zapisać 8 korekcja promienia RR/RL 35 Y RR 7 L +40 Y+10 RO FMA M3 8APPR LCT+10Y+20Z-10R10RRF P A RR 9L+20Y L R10 P SR P H RR 40 19

20 Najazd konturu i odsuni cie narz dzia od konturu Odsuw narz dzia po prostej z przejściem tangencjalnym: DEP LT 8 odległość pomi dzy P E i P N LEN> 0 zapisać 23 L Y+20 RR F DEP LT LEN12.5 F L Z+100 FMA M2 Odsuni cie narz dzia po prostej prostopadle do pierwszego punktu konturu: DEP LN 8 odległość pomi dzy P E i P N LEN> 0 zapisać 23 L Y+20 RR F Y P A RR 10 R10 RR 12.5 RR P H RR P E RR P N R0 P S R DEP LN LEN+20 F L Z+100 FMA M2 Y RR 20 P N R0 20 P E RR 20

21 Odsuni cie narz dzia po torze kołowym z przejściem tangencjalnym: DEP CT 8 promień R R > 0 zapisać 8 k t punktu środkowego CCA 23 L Y+20 RR F DEP CT CCA 180 R+8 F L Z+100 FMA M2 Odsuni cie narz dzia po torze kołowym z przejściem tangencjalnym do konturu i po odcinku prostej: DEP LCT 8 współrz dne punktu końcowego P N 8 promień R R > 0 zapisać 20 Y P N R0 R8 180 RR P E RR Najazd konturu i odsuni cie narz dzia od konturu 23 L Y+20 RR F DEP LCT +10 Y+12 R+8 F100 Y 25 L Z+100 FMA M2 RR P N R0 R8 P H R0 P E RR 10 21

22 Funkcje toru kształtowego Funkcje toru kształtowego Funkcje toru kształtowego dla wierszy pozycjonowania Patrz Programowanie: programowanie konturów. Uzgodnienie Dla programowania przemieszczenia narz dzia przyjmuje si zasadniczo, iż narz dzie si porusza a obrabiany przedmiot stoi nieruchomo. Zapis pozycji docelowych Pozycje docelowe mog zostać podawane we współrz dnych prostok tnych lub biegunowych zarówno absolutnych jak i przyrostowych lub mieszanych absolutnych i przyrostowych. Dane w wierszu pozycjonowania Pełny wiersz pozycjonowania zawiera nast puj ce dane: Funkcja toru kształtowego Współrz dne końcowego punktu elementu konturu (pozycja docelowa) Korekcja promienia RR/RL/R0 Posuw F Funkcja dodatkowa M Tak wypozycjonować narz dzie na pocz tku programu obróbki; iż wykluczone zostanie uszkodzenie narz dzia jak i obrabianego przedmiotu. Funkcje toru kształtowego Prosta Strona 23 Fazka pomi dzy dwoma prostymi Strona 24 Zaokr glanie naroży Strona 25 Punkt środkowy okr gu lub Współrz dne bieguna wprowadzić Tor kołowy wokół środka koła CC Strona 26 Strona 26 Tor kołowy z promieniem Strona 27 Tor kołowy ze stycznym przyleganiem do poprzedniego elementu konturu Swobodne programowanie konturu SK Strona 28 Strona 31 22

23 Prosta L 8 Współrz dne punktu końcowego prostej 8 Korekcja promienia RR/RL/R0 8 Posuw F 8 Funkcja dodatkowa M Przy pomocy współrz dnych prostok tnych 7 L +10 Y+40 RL F200 M3 8LI+20IY-15 9L+60IY-10 Przy pomocy współrz dnych biegunowych 12 CC +45 Y LP PR+30 PA+0 RR F300 M3 40 Y Funkcje toru kształtowego 14 LP PA LP IPA+60 Y 16 LP PA Określić biegun CC, zanim zostan zaprogramowane współrz dne biegunowe! Zaprogramować biegun CC tylko przy pomocy współrz dnych prostok tnych! Biegun CC istnieje tak długo, aż zostanie określony nowy CC biegun! 25 CC

24 Fazk CHF umieścić pomi dzy dwoma prostymi Funkcje toru kształtowego 8 Długość odcinka fazki 8 Posuw F 7L+0Y+30RLF300M3 8L+40IY+5 9CHF12F L I+5 Y+0 Kontur nie może rozpoczynać si od CHF-wiersza! Korekcja promienia przed i po CHF-zapisie musi być taka sama! Fazka musi być wykonywalna przy pomocy wywołanego narz dzia! Y 24

25 Zaokr glanie rogów RND Pocz tek i koniec łuku kołowego tworz tangencjalne przejścia z poprzednim i nast pnym elementem konturu. 8 Promień R łuku kołowego 8 Posuw F dla zaokr glania naroży 5 L +10 Y+40 RL F300 M3 6 L +40 Y+25 7RNDR5F Y 10 R Funkcje toru kształtowego 25

26 Tor kołowy wokół środka okr gu CC Funkcje toru kształtowego 8 Współrz dne punktu środkowego okr gu CC 8 Współrz dne punktu końcowego łuku kołowego 8 Kierunek obrotu DR Przy pomocy C und CP można zaprogramować koło pełne w jednym wierszu. Przy pomocy współrz dnych prostok tnych 5CC+25Y+25 6 L +45 Y+25 RR F200 M3 7C+45Y+25DR+ Przy pomocy współrz dnych biegunowych 25 Y CC DR+ DR 18 CC +25 Y LP PR+20 PA+0 RR F250 M3 Y 20 CP PA+180 DR+ Określić biegun CC, zanim zostan zaprogramowane współrz dne biegunowe! Zaprogramować biegun CC tylko przy pomocy współrz dnych prostok tnych! Biegun CC istnieje tak długo, aż zostanie określony nowy CC biegun! Punkt końcowy okr gu zostaje tylko przy pomocy PA ustalony! E CC S 26

27 Tor kołowy CR z promieniem lub 8 Współrz dne punktu końcowego łuku kołowego 8 Promień R duży łuk kołowy: ZW > 180, R ujemny mały łuk kołowy: ZW < 180, R dodatni 8 Kierunek obrotu DR 10L+40Y+40RLF200M3 11 CR +70 Y+40 R+20 DR- (łuk 1) 11 CR +70 Y+40 R+20 DR+ (łuk 2) 40 Y 1 DR+ ZW R R Funkcje toru kształtowego lub 10L+40Y+40RLF200M3 Y 3 11 CR +70 Y+40 R-20 DR- (łuk 3) ZW lub 11 CR +70 Y+40 R-20 DR+ (łuk 4) 40 R R DR

28 Funkcje toru kształtowego Tor kołowy CT ze stycznym przyleganiem 8 Współrz dne punktu końcowego łuku kołowego 8 Korekcja promienia RR/RL/R0 8 Posuw F 8 Funkcja dodatkowa M Przy pomocy współrz dnych prostok tnych 7L+0Y+25RLF300M3 8L+25Y+30 9CT+45Y L Y+0 Przy pomocy współrz dnych biegunowych 12 CC +40 Y Y L +0 Y+35 RL F250 M3 14 LP PR+25 PA CTP PR+30 PA L Y+0 Określić biegun CC, zanim zostan zaprogramowane współrz dne biegunowe! Zaprogramować biegun CC tylko przy pomocy współrz dnych prostok tnych! Biegun CC istnieje tak długo, aż zostanie określony nowy CC biegun! 28

29 Linia śrubowa (tylko we współrz dnych biegunowych) Obliczenia (kierunek frezowania od dołu do góry) Liczba przejść: n Zwoje gwintu + przepełnienie gwintu na pocz tku i końcu gwintu Ogólna wysokość: h Skok gwintu P x liczba zwojów n Przyr. k t wsp.bieg.: IPA Liczba zwojów n x 360 K t pocz tkowy: PA k t dla pocz tku gwintu + k t dla wybiegu Współrz dna pocz tkowa: Z Skok gwintu P x (zwoje gwintu + nadmiar zwojów na pocz tku gwintu) Y Z CC Funkcje toru kształtowego 29

30 Forma linii śrubowej Funkcje toru kształtowego Gwint wewn trzny prawoskr tny lewoskr tny prawoskr tny lewoskr tny Gwint zewn trzny prawoskr tny lewoskr tny prawoskr tny lewoskr tny Kierunek pracy Z+ Z+ Z- Z- Kierunek pracy Z+ Z+ Z- Z- Kierunek obrotu DR+ DR- DR- DR+ Kierunek obrotu DR+ DR- DR- DR+ Promieńkorekcja RL RR RR RL Promieńkorekcja RR RL RL RR 25 Y Z CC 270 R Gwint M6 x 1 mm z 5 zwojami: 12 CC +40 Y L Z+0 F100 M3 14 LP PR+3 PA+270 RL F50 15 CP IPA-1800 IZ+5 DR- 30

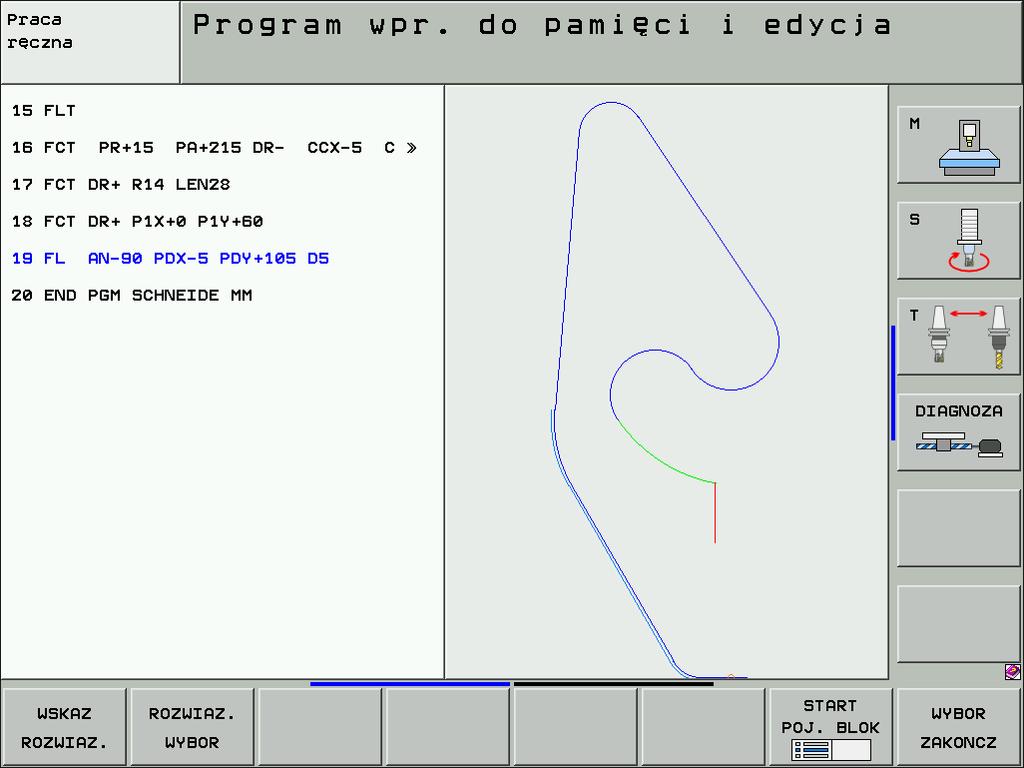

31 Swobodne Programowanie Konturu SK (niem. FK) Patrz Ruchy po torze kształtowym Swobodne Programowanie Konturu SK Jeśli na rysunku technicznym brak współrz dnych punktu docelowego lub jeśli rysunek zawiera dane, które nie mog zostać wprowadzone poprzez szare klawisze funkcji toru kształtowego, to przechodzi si do Swobodnego programowania konturu SK. Możliwe dane do elementu konturu: znane współrz dne punktu końcowego punkty pomocnicze na elemencie konturu punkty pomocnicze w pobliżu elementu konturu stosunek wzgl dny do innego elementu konturu dane dotycz ce kierunku (k t) / dane dotycz ce położenia dane dotycz ce przebiegu konturu Swobodne Programowanie Konturu SK (niem. FK) Właściwe wykorzystanie SK-programowania: wszystkie elementy konturu musz leżeć na płaszczyźnie obróbki zapis wszystkich znajduj cych si w dyspozycji danych do elementu konturu Przy mieszaniu konwencjonalnych wierszy i wierszy SK każdy fragment musi być jednoznacznie określony, który został zaprogramowany z SK. Dopiero wówczas TNC pozwala na zapis konwencjonalnych funkcji toru kształtowego. 31

32 Praca z grafik programowania Swobodne Programowanie Konturu SK (niem. FK) Wybrać mask ekranow PROGRAM+GRAFIKA! 8 wyświetlanie różnych rozwi zań 8 wyświetlone rozwi zanie wybrać i przej ć 8 zaprogramować dalsze elementy konturu 8 generowanie grafiki programowania dla nast pnego programowanego wiersza Kolory standardowe grafiki programowania niebieski element konturu jest jednoznacznie określony zielony wprowadzone dane dopuszczaj kilka rozwi zań: operator wybiera właściwe rozwi zanie czerwony wprowadzone dane nie określaj jeszcze wystarczaj co elementu konturu: operator wprowadza dodatkowe dane kolor zaprogramowano przemieszczenie na biegu szybkim jasnonieb ieski 32

33 Otworzenie SK-dialogu 8 Otworzyć dialog SK, nast puj ce funkcje znajduj si w dyspozycji: SK-element prosta z przejściem tangencjalnym prosta bez tangencjalnego przejścia łuk kołowy z przejściem tangencjalnym łuk kołowy bez tangencjalnego przejścia softkeys Swobodne Programowanie Konturu SK (niem. FK) biegun dla SK-programowania 33

34 Swobodne Programowanie Konturu SK (niem. FK) Współrz dne punktu końcowego, Y lub PA, PR Znane dane współrz dne prostok tne i Y współrz dne biegunowe odniesione do FPOL zapisać inkrementalnie 7 FPOL +20 Y+30 8FLI+10Y-20RRF100 9FCTPR+15IPA+30DR+R15 softkeys 30 Y 20 R

35 Punkt środkowy okr gu CC w FC/FCT-wierszu Znane dane punkt środkowy o współrz dnych prostok tnych punkt środkowy o współrz dnych biegunowych zapisać inkrementalnie 10 FC CC+20 CCY+15 DR+ R15 11 FPOL +20 Y FL AN FC DR+ R15 CCPR+35 CCPA+40 softkeys Swobodne Programowanie Konturu SK (niem. FK) 35

36 Punkty pomocnicze na konturze lub obok konturu Swobodne Programowanie Konturu SK (niem. FK) Znane dane -współrz dna punktu pomoniczego P1 lub P2 prostej Y-współrz dna punktu pomoniczego P1 lub P2 prostej -współrz dna punktu pomocniczego P1, P2 lub P3 toru kołowego Y-współrz dna punktu pomocniczego P1, P2 lub P3 toru kołowego Znane dane softkeys softkeys Y R i Y- współrz dna punktu pomocniczego obok prostej odległość punktu pomocniczego do prostej - i Y- współrz dna punktu pomocniczego obok toru kołowego odległość punktu pomocniczego do prostej 13 FC DR- R10 P P1Y FLT AH-70 PD+50 PDY+53 D10

37 Kierunek i długość elementu konturu Znane dane długość prostej k t wzniosu prostej długość ci ciwy LEN wycinka łuku kołowego k t wzniosu AN stycznej wejściowej 27 FLT +25 LEN 12.5 AN+35 RL F FC DR+ R6 LEN 10 A FCT DR- R15 LEN 15 Oznaczenie zamkni tego konturu pocz tek konturu: CLSD+ koniec konturu: CLSD softkeys Y CLSD+ Swobodne Programowanie Konturu SK (niem. FK) 12 L +5 Y+35 RL F500 M3 13 FC DR- R15 CLSD+ CC+20 CCY FCT DR- R+15 CLSD- CLSD 37

38 Swobodne Programowanie Konturu SK (niem. FK) Dane wzgl dne odnośnie wiersza N: punkt końcowywspółrz dne Współrz dne z odniesieniem wzgl dnym prosz wprowadzać zawsze przyrostowo. Dodatkowo prosz wprowadzić numer wiersza elementu konturu, do którego si odnosimy. Znane dane współrz dne prostok tne odnosz ce si do wiersza N współrz dne biegunowe odnosz ce si do bloku N softkeys 10 Y FPOL R FPOL +10 Y FL PR+20 PA FL AN FCT I+20 DR- R20 CCA+90 R FL IPR+35 PA+0 RPR 13 38

39 Dane wzgl dne odnośnie wiersza N: kierunek i odst p elementu konturu Współrz dne z odniesieniem wzgl dnym prosz wprowadzać zawsze przyrostowo. Dodatkowo prosz wprowadzić numer wiersza elementu konturu, do którego si odnosimy. Znane dane k t pomi dzy prost i innym elementem konturu lub pomi dzy styczn wejściow łuku kołowego i innym elementem konturu prosta równoległa do innego elementu konturu odległość prostej do równoległego elementu konturu softkeys Y Swobodne Programowanie Konturu SK (niem. FK) 17 FL LEN 20 AN FL AN+105 LEN FL PAR 17 DP FSELECT 2 21 FL LEN 20 IAN FL IAN+220 RAN 18 39

40 Swobodne Programowanie Konturu SK (niem. FK) Dane wzgl dne odnośnie wiersza N: punkt środkowy koła CC Współrz dne z odniesieniem wzgl dnym prosz wprowadzać zawsze przyrostowo. Dodatkowo prosz wprowadzić numer wiersza elementu konturu, do którego si odnosimy. Znane dane współrz dne prostok tne punktu środkowego koła w odniesieniu do wiersza N współrz dne prostok tne punktu środkowego koła w odniesieniu do wiersza N softkeys Y CC R FL +10 Y+10 RL 13 FL FL +18 Y FL FL FC DR- R10 CCA+0 ICC+20 ICCY-15 RCC12 RCCY14 40

41 Podprogramy i powtórzenia cz ści programu Raz zaprogramowane kroki obróbki można przy pomocy podprogramów i powtórzeń cz ści programu ponownie wykonać. Praca z podprogramami 1 Program główny przebieg do wywołania podprogramu CALL LBL 1 2 Nast pnie podprogram zostaje poprzez LBL 1 oznaczony oraz do końca podprogramu LBL 0 odpracowany 3 Program główny zostaje kontynuowany Podprogramy uplasować za końcem programu głównego (M2)! Pytanie dialogu REP z NO ENT odpowiedzieć! CALL LBL0 jest niedopuszczalne! 0 BEGIN PGM... CALL LBL1 L Z+100 M2 LBL1 LBL0 END PGM... Podprogramy i powtórzenia cz ści programu Praca z powtórzeniami cz ści programu 1 Program główny przebiega do wywołania powtórzenia cz ści programu CALL LBL 1 REP2 2 Cz ść programu pomi dzy LBL 1 i CALL LBL 1 REP2 zostaje tak cz sto powtarzana, jak to podano w REP 3 Po ostatnim powtórzeniu program główny zostaje kontynuowany Powtarzana cz ść programu zostaje w ten sposób jeden raz wi cej wykonana, niż zaprogramowano powtórzeń! 0 BEGIN PGM... LBL1 CALL LBL1 REP 2/2 END PGM... 41

42 Pakietowane podprogramy Podprogramy i powtórzenia cz ści programu Podprogram w podprogramie 1 Program główny przebieg do pierwszego wywołania podprogramu CALL LBL 1 2 Podprogram 1 zostaje wykonany do drugiego wywołania podprogramu CALL LBL 2 3 Podprogram 2 przebiega do końca podprogramu 4 Podprogram 1 zostaje kontynuowany i przebiega do swojego zakończenia 5 Program główny zostaje kontynuowany Podprogram nie może sam si wywołać! Podprogramy mog zostać pakietowane do maksymalnie 8 poziomów. 42

43 Dowolny program jako podprogram 1 Wywołuj cy program główny A przebiega do wywołania CALL PGM B 2 Wywołany program B zostaje kompletnie odpracowany 3 Wywołuj cy program główny A zostaje kontynuowany Wywołany program nie może zostać zakończony przy pomocy M2 lub M30! 0 BEGIN PGM A CALL PGM B END PGM A 0 BEGIN PGM B END PGM B Podprogramy i powtórzenia cz ści programu 43

44 Praca z cyklami Praca z cyklami Cz sto powtarzaj ce si zabiegi obróbkowe zostaj zapisane w pami ci TNC jako cykle. Także przeliczenia współrz dnych i niektóre funkcje specjalne s oddane do dyspozycji w postaci cykli. Aby unikn ć bł dnych danych przy definiowaniu cyklu, należy przeprowadzić przed odpracowaniem test graficzny programu! Znak liczby parametru cyklu Gł bokość określa kierunek obróbki! We wszystkich cyklach z numerami wi kszymi od 200 TNC pozycjonuje wst pnie narz dzie automatycznie na osi narz dzia. Definiowanie cykli 8 wybór przegl du cykli: 8 wybór grupy cykli Grupa cykli cykle dla wiercenia gł bokiego, dokładnego rozwiercania otworu, wytaczania, pogł biania, gwintowania, ci cia gwintów i frezowania gwintów cykle dla frezowania kieszeni,czopów i rowków wpustowych cykle dla wytwarzania regularnych wzorów punktowych, np. okr g odwiertów lub powierzchnie z odwiertami SL-cykle (Subcontur-List/ lista podkonturów), przy pomocy których bardziej skomplikowane kontury równolegle do konturu głównego zostaj obrabiane, składaj ce si z kilku nakładaj cych si na siebie cz ściowych konturów,interpolacja powierzchni bocznej cylindra 44 8 wybór cyklu cykle do frezowania metod wierszowania równych lub zwichrowanych w sobie powierzchni cykle dla przeliczania współrz dnych, przy pomocy których dowolne kontury zostaj przesuni te, obrócone, odbite w lustrzepowi kszone lub pomniejszone cykle specjalne Czas przerwy, Wywołanie programu, Orientacja wrzeciona i Tolerancja

45 Wspomaganie graficzne przy programowaniu cykli TNC wspomaga operatora przy definicji cyklu poprzez graficzne przedstawienie wprowadzanych parametrów. Wywołanie cykli Nast puj ce cykle działaj od ich zdefiniowania w programie obróbki: cykle dla przeliczania współrz dnych cykl CZAS PRZERWY SL-cykle KONTUR i DANE KONTURU wzory punktowe cykl TOLERANCJA Wszystkie inne cykle działaj po wywołaniu z: CYCL CALL: działa wierszami CYCL CALL PAT: działa wierszami w poł czeniu z tabel punktów CYCL CALL POS: działa wierszami, po tym kiedy zdefiniowana w CYCL CALL POS-wierszu pozycja została najechana M99: działa wierszami M89: działa modalnie (w zależności od parametrów maszynowych) Praca z cyklami 45

46 Cykle dla wytwarzania odwiertów i gwintów Cykle dla wytwarzania odwiertów i gwintów Przegl d Znajduj ce si do dyspozycji cykle 240 NAKIEŁKOWANIE Strona WIERCENIE Strona ROZWIERCANIE DOKŁADNE OTWORU Strona WYTACZANIE Strona UNIWERSALNE WIERCENIE Strona POGŁ BIANIE WSTECZNE Strona WIERCENIE UNIWERSALNE GŁEBOKIE Strona FREZOWANIE PO LINII SRUBOWEJ Strona GWINTOWANIE NOWE Strona GWINTOWANIE GS NOWE Strona GWINTOWANIE ŁAMANIE WIORA Strona FREZOWANIE GWINTÓW Strona FREZOWANIE GWINTÓW WPUSZCZANYCH Strona FREZOWANIE GWINTÓW POD ODWIERTY Strona HELI-FREZOWANIE GWIN. Strona FREZOWANIE GWINTOW ZEWNETRZNYCH Strona 62 46

47 NAKIEŁKOWANIE (cykl 240) 8 CYCL DEF: cykl 400 CENTROWANIE wybrać 8 odst p bezpieczeństwa: Q200 Z Q206 8 wybór gł bokości/średnicy: określić, czy należy nakiełkować na zadan gł bokość czy też na zadan średnic : Q343 8 gł bokość: odst p powierzchnia obrabianego przedmiotu dno odwiertu: Q201 8 średnica: znak liczby określa kierunek pracy: Q344 8 posuw wgł bny: Q206 8 czas przerwy u dołu: Q211 8 współ. powierzchni obrabianego przedmiotu: Q odst p bezpieczeństwa: Q CYCL DEF 240 CENTROWANIE Q203 Q210 Q344 Q200 Q204 Q201 Cykle dla wytwarzania odwiertów i gwintów Q200=2 ;ODST P BEZPIECZ. Q343=1 ;WYBÓR Gł BOKOŚĆ/ŚREDNICA Q201=+0 ;Gł BOKOŚĆ Q344=-10 ;ŚREDNICA Q206=250 ;POSUW WCI CIA W MATERIAł Q211=0 ;CZAS PRZERWY U DOłU Q203=+20 ;WSPł. POWIERZCHNI Q204=100 ;2. ODST P BEZPIECZ. 12 CYCL CALL POS +30 Y+20 M3 13 CYCL CALL POS +80 Y+50 47

48 WIERCENIE (cykl 200) 8 CYCL DEF: cykl 200 WIERCENIE wybrać 8 odst p bezpieczeństwa: Q200 Z Q206 Cykle dla wytwarzania odwiertów i gwintów 8 gł bokość: odst p powierzchnia obrabianego przedmiotu dno odwiertu: Q201 8 posuw wgł bny: Q206 8 gł bokość wci cia w materiał: Q202 8 czas przerwy u góry: Q210 8 współ. powierzchni obrabianego przedmiotu: Q odst p bezpieczeństwa: Q204 8 czas przerwy u dołu: Q CYCL DEF 200 WIERCENIE Q200=2 ;ODST P BEZPIECZ. Q203 Q210 Q200 Q202 Q204 Q201 Q201=-15 ;Gł BOKOŚĆ Q206=250 ;POSUW WCI CIA W MATERIAł Q202=5 ;Gł BOKOŚĆ DOSUWU Q210=0 ;CZAS PRZERWY U GÓRY Q203=+20 ;WSPł. POWIERZCHNI Q204=100 ;2. ODST P BEZPIECZ. Q211=0.1 ;CZAS PRZERWY U DOłU 12 CYCL CALL POS +30 Y+20 M3 13 CYCL CALL POS +80 Y+50 48

49 ROZWIERCANIE (cykl 201) 8 CYCL DEF: cykl 201 ROZWIERCANIE wybrać 8 odst p bezpieczeństwa: Q200 Z Q206 8 gł bokość: odst p powierzchnia obrabianego przedmiotu dno odwiertu: Q201 8 posuw wgł bny: Q206 8 czas przerwy u dołu: Q211 8 posuw powrotu: Q208 8 współ. powierzchni obrabianego przedmiotu: Q odst p bezpieczeństwa: Q L Z+100 R0 FMA 11 CYCL DEF 201 ROZWIERCANIE Q200=2 ;ODST P BEZPIECZ. Q203 Q208 Q211 Q200 Q201 Q204 Cykle dla wytwarzania odwiertów i gwintów Q201=-15 ;Gł BOKOŚĆ Q206=100 ;POSUW WCI CIA W MATERIAł Q211=0.5 ;CZAS PRZERWY U DOłU Q208=250 ;POSUW POWROTU Q203=+20 ;WSPł. POWIERZCHNI Q204=100 ;2. ODST P BEZPIECZ. 12 CYCL CALL POS +30 Y+20 M3 13 CYCL CALL POS +80 Y+50 49

50 WYTACZANIE (cykl 202) Cykle dla wytwarzania odwiertów i gwintów Maszyna i TNC musz być przygotowane przez producenta maszyn dla cyklu WYTACZANIE! Obróbka zostaje wykonana z wyregulowanym wrzecionem! Niebezpieczeństwo kolizji! Tak wybrać kierunek wyjścia z materiału, aby narz dzie odsun ło si od brzegu odwiertu! 8 CYCL DEF: cykl 202 WYTACZANIE wybrać 8 odst p bezpieczeństwa: Q200 8 gł bokość: odst p powierzchnia obrabianego przedmiotu dno odwiertu: Q201 8 posuw wgł bny: Q206 Q203 Z Q211 Q206 Q200 Q201 Q204 Q208 8 czas przerwy u dołu: Q211 8 posuw powrotu: Q208 8 współ. powierzchni obrabianego przedmiotu: Q odst p bezpieczeństwa: Q204 8 kierunek wyjścia z materiału (0/1/2/3/4) na dnie odwiertu: Q214 8 k t dla orientacji wrzeciona: Q336 50

51 UNIWERSALNE WIERCENIE (cykl 203) 8 CYCL DEF: cykl 203 WIERCENIE UNIWERSALNE wybrać 8 odst p bezpieczeństwa: Q200 Z Q206 Q208 8 gł bokość: odst p powierzchnia obrabianego przedmiotu dno odwiertu: Q201 8 posuw wgł bny: Q206 8 gł bokość wci cia w materiał: Q202 8 czas przerwy u góry: Q210 8 współ. powierzchni obrabianego przedmiotu: Q odst p bezpieczeństwa: Q204 8 Ilość zdejmowanego materiału po każdym wci ciu w materiał: Q212 8 licz. łamań wióra do powrotu: Q213 8 minimalna gł bokość wci cia w materiał jeżeli zapisano ilość skrawanego materiału: Q205 8 czas przerwy u dołu: Q211 Q203 Q210 Q211 Q200 Q202 Q204 Q201 Cykle dla wytwarzania odwiertów i gwintów 8 posuw powrotu: Q208 8 powrót przy łamaniu wióra: Q256 51

52 WSTECZNE POGŁ BIANIE (cykl 204) Z Cykle dla wytwarzania odwiertów i gwintów Maszyna i TNC musz być przygotowane przez producenta maszyn dla cyklu POGŁEBIANIE POWROTNE! Obróbka zostaje wykonana z wyregulowanym wrzecionem! Niebezpieczeństwo kolizji! Tak wybrać kierunek wyjścia z materiału, aby narz dzie odsun ło si od dna odwiertu! Używać cyklu tylko z wytaczadłami wstecznymi! 8 CYCL DEF: cykl 204 POGŁEBIANIE WSTECZNE wybrać 8 odst p bezpieczeństwa: Q200 8 gł bokość pogł biania: Q249 8 grubość materiału: Q250 8 wymiar mimośrodu: Q251 Q250 Z Q200 Q249 Q200 Q253 Q204 Q203 8 wysokość ustawienia kraw dzi skrawaj cej: Q252 8 posuw pozycjonowania wst pnego: Q253 Q251 8 posuw pogł biania: Q254 8 czas przebywania na dnie pogł bienia: Q255 Q252 8 współ. powierzchni obrabianego przedmiotu: Q odst p bezpieczeństwa: Q204 8 kierunek wyjścia z materiału (0/1/2/3/4): Q214 8 k t dla orientacji wrzeciona: Q336 Q255 Q254 Q214 52

53 UNIWERSALNE WIERCENIE GŁ BOKIE (cykl 205) 8 CYCL DEF: cykl 205 WIERCENIE UNIWERSALNE GŁEBOKIE wybrać 8 odst p bezpieczeństwa: Q200 8 gł bokość: odst p powierzchnia obrabianego przedmiotu dno odwiertu: Q201 8 posuw wgł bny: Q206 8 gł bokość wci cia w materiał: Q202 8 współ. powierzchni obrabianego przedmiotu: Q odst p bezpieczeństwa: Q204 8 Ilość zdejmowanego materiału po każdym wci ciu w materiał: Q212 8 minimalna gł bokość wci cia w materiał jeżeli zapisano ilość skrawanego materiału: Q205 8 odst p wyprzedzenia u góry: Q258 8 odst p wyprzedzania u dołu: Q259 8 gł bokość wiercenia do łamania wióra: Q257 8 powrót przy łamaniu wióra: Q256 8 czas przerwy u dołu: Q211 8 pogr żony punkt startu: Q379 8 posuw pozycjonowania wst pnego: Q253 Cykle dla wytwarzania odwiertów i gwintów 53

54 Cykle dla wytwarzania odwiertów i gwintów FREZOWANIE PO LINII SRUBOWEJ (cykl 208) Pozycjonowanie wst pne na środku odwiertu z R0 8 CYCL DEF: cykl 208 FREZOWANIE PO LINII SRUBOWEJ wybrać 8 odst p bezpieczeństwa: Q200 8 gł bokość: odst p powierzchnia obrabianego przedmiotu dno odwiertu: Q201 8 posuw wgł bny: Q206 8 dosuw na jedn lini śrubow : Q334 8 współ. powierzchni obrabianego przedmiotu: Q odst p bezpieczeństwa: Q204 8 zadana średnica odwiertu: Q335 8 wywiercona wst pnie średnica: Q342 rodzaj frezowania: Q351 frezowanie współbieżne: +1 frezowanie przeciwbieżne: CYCL DEF 208 FREZOWANIE PO LINII ŚRUBOWEJ Q200=2 ;ODST P BEZPIECZ. 54 Q201=-80 ;Gł BOKOŚĆ Q206=150 ;POSUW WCI CIA W MATERIAł Q334=1.5 ;Gł BOKOŚĆ WCI CIA W MATERIAł Q203=+100 ;WSPł. POWIERZCHNI Q204=50 ;2. ODST P BEZPIECZ. Q335=25 ;ZADANA ŚREDNICA Q342=0 ;ZADANA SREDNICA Q351=0 ;RODZAJ FREZOWANIA

55 GWINTOWANIE NOWE (cykl 206) z uchwytem wyrównawczym Dla prawoskr tnych gwintów uaktywnić wrzeciono przy pomocy M3, dla lewoskr tnych gwintów przy pomocy M4! 8 Zamontować uchwyt wyrównawczy długości 8 CYCL DEF: cykl 206 GWINTOWANIE NOWE wybrać 8 odst p bezpieczeństwa: Q200 8 gł bokość wiercenia: długość gwintu = odst p pomi dzy powierzchni obrabianego przedmiotu i końcem gwintu: Q201 8 posuw F = pr dkość obrotowa wrzeciona S x skok gwintu P: Q206 8 czas przerwy u dołu (wartość pomi dzy 0 i 0,5 sekundy) zapisać: Q211 8 współ. powierzchni obrabianego przedmiotu: Q odst p bezpieczeństwa: Q204 Cykle dla wytwarzania odwiertów i gwintów 25 CYCL DEF 206 GWINTOWANIE NOWE Q200=2 ;ODST P BEZPIECZ. Q201=-20 ;Gł BOKOŚĆ Q206=150 ;POSUW WCI CIA W MATERIAł Q211=0.25 ;CZAS PRZERWY U DOłU Q203=+25 ;WSPł. POWIERZCHNI Q204=50 ;2. ODST P BEZPIECZ. 55

56 GWINTOWANIE GS NOWE (cykl 207) bez uchwytu wyrównawczego Cykle dla wytwarzania odwiertów i gwintów Maszyna i TNC musz być przygotowane przez producenta maszyn dla gwintowania bez uchwytu wyrównawczego! Obróbka zostaje wykonana z wyregulowanym wrzecionem! 8 CYCL DEF: cykl 207 GWINTOWANIE GS NOWE wybrać 8 odst p bezpieczeństwa: Q200 8 gł bokość wiercenia: długość gwintu = odst p pomi dzy powierzchni obrabianego przedmiotu i końcem gwintu: Q201 8 skok gwintu: Q239 znak liczby określa gwint prawo- i lewoskr tny: gwint prawoskr tny: + gwint lewoskr tny: - 8 współ. powierzchni obrabianego przedmiotu: Q odst p bezpieczeństwa: Q CYCL DEF 207 GWINTOWANIE GS NOWE Q200=2 ;ODST P BEZPIECZ. Q201=-20 ;Gł BOKOŚĆ Q239=+1 ;SKOK GWINTU Q203=+25 ;WSPł. POWIERZCHNI Q204=50 ;2. ODST P BEZPIECZ. 56

57 GWINTOWANIE ŁAMANIE WIÓRA (cykl 209) Maszyna i TNC musz być przygotowane przez producenta maszyn dla gwintowania! Obróbka zostaje wykonana z wyregulowanym wrzecionem! 8 CYCL DEF: cykl 209 GWINTOWANIE ŁAMANIE WIORA wybrać 8 odst p bezpieczeństwa: Q200 8 gł bokość wiercenia: długość gwintu = odst p pomi dzy powierzchni obrabianego przedmiotu i końcem gwintu: Q201 8 skok gwintu: Q239 znak liczby określa gwint prawo- i lewoskr tny: gwint prawoskr tny: + gwint lewoskr tny: - 8 współ. powierzchni obrabianego przedmiotu: Q odst p bezpieczeństwa: Q204 8 gł bokość wiercenia do łamania wióra: Q257 8 powrót przy łamaniu wióra: Q256 8 k t dla orientacji wrzeciona: Q336 8 współczynnik zmiany obrotów przy powrocie: Q403 Cykle dla wytwarzania odwiertów i gwintów 57

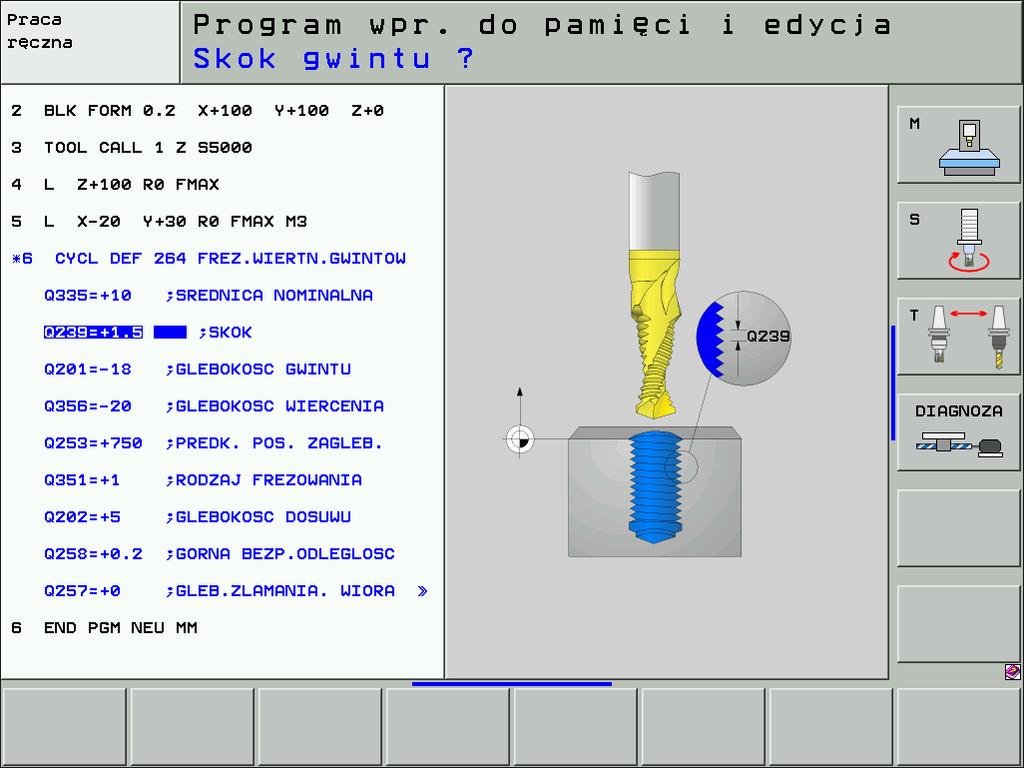

58 Cykle dla wytwarzania odwiertów i gwintów FREZOWANIE GWINTU (cykl 262) 8 Pozycjonowanie wst pne na środku odwiertu z R0 8 CYCL DEF: cykl 262 FREZOWANIE GWINTOW wybrać 8 zadana średnica gwintu: Q335 8 skok gwintu: Q239 znak liczby określa gwint prawo- i lewoskr tny: gwint prawoskr tny: + gwint lewoskr tny: - 8 gł bokość gwintu: odst p pomi dzy powierzchni obrabianego przedmiotu i końcem gwintu: Q201 8 liczba zwojów do ponownego wykonania: Q355 8 posuw pozycjonowania wst pnego: Q253 8 rodzaj frezowania: Q351 frezowanie współbieżne: +1 frezowanie przeciwbieżne: -1 8 odst p bezpieczeństwa: Q200 8 współ. powierzchni obrabianego przedmiotu: Q odst p bezpieczeństwa: Q204 8 posuw frezowania: Q207 Prosz zwrócić uwag, iż TNC wykonuje przed ruchem dosuwowym przemieszczenie wyrównuj ce w osi narz dzia. Rozmiar tego przemieszczenia wyrównuj cego zależne jest od skoku gwintu. Zwrócić uwag na dostatecznie dużo miejsca w odwiercie! 58

59 FREZOWANIE GWINTÓW WPUSZCZANYCH (cykl 263) Pozycjonowanie wst pne na środku odwiertu z R0 8 CYCL DEF: cykl 263 FREZOWANIE GWINTOW POGŁEBIANYCH wybrać 8 zadana średnica gwintu: Q335 8 skok gwintu: Q239 znak liczby określa gwint prawo- i lewoskr tny: gwint prawoskr tny: + gwint lewoskr tny: - 8 gł bokość gwintu: odst p pomi dzy powierzchni obrabianego przedmiotu i końcem gwintu: Q201 8 gł bokość pogł biania: odst p powierzchnia obrabianego przedmiotu dno odwiertu: Q356 8 posuw pozycjonowania wst pnego: Q253 8 rodzaj frezowania: Q351 frezowanie współbieżne: +1 frezowanie przeciwbieżne: -1 8 odst p bezpieczeństwa: Q200 8 odst p bezpieczeństwa z boku: Q357 8 gł bokość pogł biania czołowo: Q358 8 przesuni cie pogł biania czołowo: Q359 8 współ. powierzchni obrabianego przedmiotu: Q odst p bezpieczeństwa: Q204 8 posuw pogł biania: Q254 8 posuw frezowania: Q207 Cykle dla wytwarzania odwiertów i gwintów 59

60 Cykle dla wytwarzania odwiertów i gwintów 60 FREZOWANIE ODWIERTOW Z GWINTEM (cykl 264) Pozycjonowanie wst pne na środku odwiertu z R0 8 CYCL DEF: cykl 264 FREZOWANIE GWINTOW RDZENIOWYCH wybrać 8 zadana średnica gwintu: Q335 8 skok gwintu: Q239 znak liczby określa gwint prawo- i lewoskr tny: gwint prawoskr tny: + gwint lewoskr tny: - 8 gł bokość gwintu: odst p pomi dzy powierzchni obrabianego przedmiotu i końcem gwintu: Q201 8 gł bokość wiercenia: odst p powierzchnia obrabianego przedmiotu dno odwiertu: Q356 8 posuw pozycjonowania wst pnego: Q253 8 rodzaj frezowania: Q351 frezowanie współbieżne: +1 frezowanie przeciwbieżne: -1 8 gł bokość dosuwu: Q202 8 odst p wyprzedzenia u góry: Q258 8 gł bokość wiercenia do łamania wióra: Q257 8 powrót przy łamaniu wióra: Q256 8 czas przerwy u dołu: Q211 8 gł bokość pogł biania czołowo: Q358 8 przesuni cie pogł biania czołowo: Q359 8 odst p bezpieczeństwa: Q200 8 współ. powierzchni obrabianego przedmiotu: Q odst p bezpieczeństwa: Q204 8 posuw przy wci ciu na gł bokość: Q206 8 posuw frezowania: Q207

61 HELI- FREZOWANIE GWINTÓW RDZENIOWYCH (cykl 265) Pozycjonowanie wst pne na środku odwiertu z R0 8 CYCL DEF: cykl 265 HELI-FREZOWANIE GWINTOW RDZE- NIOWYCH wybrać 8 zadana średnica gwintu: Q335 8 skok gwintu: Q239 znak liczby określa gwint prawo- i lewoskr tny: gwint prawoskr tny: + gwint lewoskr tny: - 8 gł bokość gwintu: odst p pomi dzy powierzchni obrabianego przedmiotu i końcem gwintu: Q201 8 posuw pozycjonowania wst pnego: Q253 8 gł bokość pogł biania czołowo: Q358 8 przesuni cie pogł biania czołowo: Q359 8 zabieg pogł biania: Q360 8 gł bokość wci cia: Q202 8 odst p bezpieczeństwa: Q200 8 współ. powierzchni obrabianego przedmiotu: Q odst p bezpieczeństwa: Q204 8 posuw pogł biania: Q254 8 posuw frezowania: Q207 Cykle dla wytwarzania odwiertów i gwintów 61

62 Cykle dla wytwarzania odwiertów i gwintów FREZOWANIE GWINTU ZEWNETRZNEGO (cykl 267) Pozycjonowanie wst pne na środku odwiertu z R0 8 CYCL DEF: cykl 267 FREZOWANIE GWINTOW ZEWNETRZNYCH wybrać 8 zadana średnica gwintu: Q335 8 skok gwintu: Q239 znak liczby określa gwint prawo- i lewoskr tny: gwint prawoskr tny: + gwint lewoskr tny: - 8 gł bokość gwintu: odst p pomi dzy powierzchni obrabianego przedmiotu i końcem gwintu: Q201 8 liczba zwojów do ponownego wykonania: Q355 8 posuw pozycjonowania wst pnego: Q253 8 rodzaj frezowania: Q351 frezowanie współbieżne: +1 frezowanie przeciwbieżne: -1 8 odst p bezpieczeństwa: Q200 8 gł bokość pogł biania czołowo: Q358 8 przesuni cie pogł biania czołowo: Q359 8 współ. powierzchni obrabianego przedmiotu: Q odst p bezpieczeństwa: Q204 8 posuw pogł biania: Q254 8 posuw frezowania: Q207 62

63 Kieszenie, czopy i rowki wpustowe Przegl d Znajduj ce si do dyspozycji cykle 251 KIESZEN PROSTOKATNA kompletnie Strona KIESZEN OKRAGŁA kompletnie Strona ROWEK WPUSTOWY kompletnie Strona ROWEK OKRAGŁY kompletnie Strona KIESZEN OBRABIAĆ NA GOTOWO Strona CZOP OBRABIAĆ NA GOTOWO Strona WYBRANIE KOŁOWE OBRABIAĆ NA GOTOWO Strona CZOP OKR GŁY OBRABIAĆ NA GOTOWO Strona 71 Kieszenie, czopy i rowki wpustowe 63

64 KIESZEN PROSTOKATNA (cykl 251) 8 CYCL DEF: Cykl 251 KIESZEN PROSTOKATNA wybrać 8 zakres obróbki (0/1/2): Q215 Y Q218 Kieszenie, czopy i rowki wpustowe 8 1. długość kraw dzi boczne: Q długość kraw dzi boczne: Q219 8 promień naroża: Q220 8 naddatek na obróbk wykańczaj c z boku: Q368 8 położenie przy obrocie: Q224 8 długość kieszeni: Q367 8 posuw frezowania: Q207 8 rodzaj frezowania: Q351. frezowanie współbieżne: +1, frezowanie przeciwbieżne: -1 8 gł bokość: Odst p powierzchnia obrabianego przedmiotu dno kieszeni: Q201 8 gł bokość dosuwu: Q202 Q220 Q207 Q219 8 naddatek na obróbk wykańczaj c na dnie: Q369 8 posuw wgł bny: Q206 Z 8 dosuw obróbka wykańczaj ca: Q338 8 odst p bezpieczeństwa: Q200 8 współ. powierzchni obrabianego przedmiotu: Q odst p bezpieczeństwa: Q204 8 współczynnik nakładania si torów kształtowych: Q370 Q200 Q368 Q204 8 strategia zagł biania: Q = prostopadłe zagł bienie, 1 = zagł bienie po linii śrubowej, 2 = zagł bienie ruchem wahadłowym 8 posuw obróbka wykańczaj ca: Q385 Q203 Q369 64

65 KIESZEN OKR GŁA (cykl 252) 8 CYCL DEF: Cykl 252 KIESZEN OKR GŁA wybrać 8 zakres obróbki (0/1/2): Q215 Y 8 średnica cz ści gotowej: Q223 8 naddatek na obróbk wykańczaj c z boku: Q368 8 posuw frezowania: Q207 8 rodzaj frezowania: Q351. frezowanie współbieżne: +1, frezowanie przeciwbieżne: -1 8 gł bokość: Odst p powierzchnia obrabianego przedmiotu dno kieszeni: Q201 8 gł bokość dosuwu: Q202 8 naddatek na obróbk wykańczaj c na dnie: Q369 8 posuw wgł bny: Q206 8 dosuw obróbka wykańczaj ca: Q338 Q207 Q223 Kieszenie, czopy i rowki wpustowe 8 odst p bezpieczeństwa: Q200 8 współ. powierzchni obrabianego przedmiotu: Q odst p bezpieczeństwa: Q204 Z 8 współczynnik nakładania si torów kształtowych: Q370 8 strategia zagł biania: Q = zagł bienie prostopadłe, 1 = zagł bienie po linii śrubowej 8 posuw obróbka wykańczaj ca: Q385 Q200 Q368 Q204 Q203 Q369 65

66 FREZOWANIE ROWKÓW (cykl 253) 8 CYCL DEF: Cykl 253 FREZOWANIE ROWKOW wybrać 8 zakres obróbki (0/1/2): Q215 Y Kieszenie, czopy i rowki wpustowe 8 1. długość kraw dzi boczne: Q długość kraw dzi boczne: Q219 8 naddatek na obróbk wykańczaj c z boku: Q368 8 k t, o który zostaje obrócony cały rowek: Q374 8 położenie rowka (0/1/2/3/4): Q367 8 posuw frezowania: Q207 8 rodzaj frezowania: Q351. frezowanie współbieżne: +1, frezowanie przeciwbieżne: -1 8 gł bokość: Odst p powierzchnia obrabianego przedmiotu dno rowka: Q201 8 gł bokość dosuwu: Q202 Q219 Q218 Q224 8 naddatek na obróbk wykańczaj c na dnie: Q369 8 posuw wgł bny: Q206 8 dosuw obróbka wykańczaj ca: Q338 Z 8 odst p bezpieczeństwa: Q200 8 współ. powierzchni obrabianego przedmiotu: Q odst p bezpieczeństwa: Q204 8 strategia zagł biania: Q = zagł bienie prostopadłe, 1 = zagł bienie po linii śrubowej 8 posuw obróbka wykańczaj ca: Q385 Q203 Q369 Q200 Q368 Q204 66

67 OKRAGŁY ROWEK (cykl 254) 8 CYCL DEF: Cykl 254 OKRAGŁY ROWEK wybrać 8 zakres obróbki (0/1/2): Q długość kraw dzi boczne: Q219 8 naddatek na obróbk wykańczaj c z boku: Q368 8 średnica wycinka koła Q375 8 położenie rowka (0/1/2/3): Q367 8 środek 1.osi: Q216 8 środek 2.osi: Q217 8 k t startu: Q376 8 k t rozwarcia rowka: Q248 8 krok k ta: Q378 8 liczba zabiegów obróbkowych: Q377 8 posuw frezowania: Q207 8 rodzaj frezowania: Q351. frezowanie współbieżne: +1, frezowanie przeciwbieżne: -1 8 gł bokość: Odst p powierzchnia obrabianego przedmiotu dno rowka: Q201 8 gł bokość dosuwu: Q202 8 naddatek na obróbk wykańczaj c na dnie: Q369 8 posuw wgł bny: Q206 8 dosuw obróbka wykańczaj ca: Q338 8 odst p bezpieczeństwa: Q200 8 współ. powierzchni obrabianego przedmiotu: Q odst p bezpieczeństwa: Q204 8 strategia zagł biania: Q = zagł bienie prostopadłe, 1 = zagł bienie po linii śrubowej 8 posuw obróbka wykańczaj ca: Q385 Y Q217 Z Q203 Q219 Q375 Q248 Q216 Q200 Q369 Q376 Q368 Q204 Kieszenie, czopy i rowki wpustowe 67

68 KIESZEŃ OBRABIAĆ NA GOTOWO (cykl 212) Kieszenie, czopy i rowki wpustowe 8 CYCL DEF: Cykl 212 OBROBKA NA GOTOWO KIESZENI wählen 8 odst p bezpieczeństwa: Q200 8 gł bokość: Odst p powierzchnia obrabianego przedmiotu dno kieszeni: Q201 8 posuw wgł bny: Q206 8 gł bokość dosuwu: Q202 8 posuw frezowania: Q207 8 współ. powierzchni obrabianego przedmiotu: Q odst p bezpieczeństwa: Q204 8 środek 1.osi: Q216 8 środek 2.osi: Q długość kraw dzi boczne: Q długość kraw dzi boczne: Q219 Q203 Z Q206 Q200 Q202 Q201 Q204 8 promień naroża: Q220 8 naddatek 1.osi: Q221 TNC pozycjonuje narz dzie w osi narz dzi i na płaszczyźnie automatycznie. Przy gł bokości dosuwu wi kszej niż gł bokość całkowita narz dzie przemieszcza si jednym chodem roboczym na gł bokość całkowit. Y Q220 Q218 Q217 Q207 Q Q216 Q221

69 CZOP OBRABIAĆ NA GOTOWO (cykl 213) 8 CYCL DEF: Cykl 213 OBROBKA NA GOTOWO CZOPU wählen 8 odst p bezpieczeństwa: Q200 8 gł bokość: Odst p powierzchnia obrabianego przedmiotu dno czopu: Q201 8 posuw wgł bny: Q206 8 gł bokość dosuwu: Q202 8 posuw frezowania: Q207 8 Współ. powierzchni obrabianego przedmiotu: Q odst p bezpieczeństwa: Q204 8 środek 1.osi: Q216 8 środek 2.osi: Q długość kraw dzi boczne: Q długość kraw dzi boczne: Q219 Q203 Z Q202 Q206 Q200 Q204 Q201 Kieszenie, czopy i rowki wpustowe 8 promień naroża: Q220 8 naddatek 1.osi: Q221 TNC pozycjonuje narz dzie w osi narz dzi i na płaszczyźnie automatycznie. Przy gł bokości dosuwu wi kszej niż gł bokość całkowita narz dzie przemieszcza si jednym chodem roboczym na gł bokość całkowit. Y Q207 Q220 Q218 Q217 Q219 Q216 Q221 69

70 KIESZEN OKR GŁ OBRABIAĆ NA GOTOWO (cykl 214) Kieszenie, czopy i rowki wpustowe 8 CYCL DEF: Cykl 214 OBROBKA NA GOTOWO KIESZENI OKRAGŁEJ wählen 8 odst p bezpieczeństwa: Q200 8 gł bokość: Odst p powierzchnia obrabianego przedmiotu dno kieszeni: Q201 8 posuw wgł bny: Q206 8 gł bokość dosuwu: Q202 8 posuw frezowania: Q207 8 współ. powierzchni obrabianego przedmiotu: Q odst p bezpieczeństwa: Q204 8 środek 1.osi: Q216 8 środek 2.osi: Q217 Q203 Z Q206 Q200 Q202 Q201 Q204 8 średnica półwyrobu: Q222 8 średnica cz ści gotowej: Q223 TNC pozycjonuje narz dzie w osi narz dzi i na płaszczyźnie automatycznie. Przy gł bokości dosuwu wi kszej niż gł bokość całkowita narz dzie przemieszcza si jednym chodem roboczym na gł bokość całkowit. Y Q207 Q217 Q222 Q Q216

71 CZOP OKR GŁY OBRABIAĆ NA GOTOWO (cykl 215) 8 CYCL DEF: Cykl 215 OBROBKA NA GOTOWO CZOPU OKRAGŁEGO wählen 8 odst p bezpieczeństwa: Q200 8 gł bokość: Odst p powierzchnia obrabianego przedmiotu dno czopu: Q201 8 posuw wgł bny: Q206 8 gł bokość dosuwu: Q202 8 posuw frezowania: Q207 8 współ. powierzchni obrabianego przedmiotu: Q odst p bezpieczeństwa: Q204 8 środek 1.osi: Q216 8 środek 2.osi: Q217 Q203 Z Q202 Q206 Q200 Q204 Q201 Kieszenie, czopy i rowki wpustowe 8 średnica półwyrobu: Q222 8 średnica cz ści gotowej: Q223 TNC pozycjonuje narz dzie w osi narz dzi i na płaszczyźnie automatycznie. Przy gł bokości dosuwu wi kszej niż gł bokość całkowita narz dzie przemieszcza si jednym chodem roboczym na gł bokość całkowit. Y Q207 Q217 Q223 Q222 Q216 71

72 Wzory punktowe Przegl d Znajduj ce si do dyspozycji cykle Z Wzory punktowe 220 WZORY PUNKTOWE NA OKREGU Strona WZORY PUNKTOWE NA LINIACH Strona 73 WZORY PUNKTOWE NA OKR GU (cykl 220) 8 CYCL DEF: cykl 220 WZORY PUNKTOWE NA OKREGU wybrać 8 środek 1.osi: Q216 8 środek 2.osi: Q217 8 średnica wycinka koła: Q244 8 k t startu: Q245 Q203 Q200 Q204 8 k t końcowy: Q246 8 krok k ta: Q247 8 liczba zabiegów obróbkowych: Q241 Y N = Q241 8 odst p bezpieczeństwa: Q200 Q247 8 współ. powierzchni obrabianego przedmiotu: Q odst p bezpieczeństwa: Q204 8 przejazd na bezpieczn wysokość: Q301 Q217 Q244 Q246 Q245 8 rodzaj przemieszczenia: Q365 Z cyklem 220 można kombinować nast puj ce cykle: 200, 201, 202, 203, 204, 205, 206, 207, 208, 209, 212, 213, 214, 215, 240, 251, 252, 253, 254, 262, 263, 264, 265, Q216

73 WZORY PUNKTOWE NA LINIACH (cykl 221) 8 CYCL DEF: cykl 221 WZORY PUNKTOWE NA LINIACH wybrać 8 punkt startu 1.osi: Q225 8 punkt startu 2.osi: Q226 Z 8 odst p 1.osi: Q237 8 odst p 2.osi: Q238 8 liczba szpalt: Q242 8 liczba wierszy: Q243 8 położenie przy obrocie: Q224 8 odst p bezpieczeństwa: Q200 8 współ. powierzchni obrabianego przedmiotu: Q odst p bezpieczeństwa: Q204 8 przejazd na bezpieczn wysokość: Q301 Q203 Q200 Q204 Wzory punktowe Cykl 221 WZORY PUNKTOWE NA LINIACH działa od jego definicji! Cykl 221 wywołuje automatycznie ostatnio zdefinowany cykl obróbki! Z cyklem 221 można kombinować nast puj ce cykle: 1, 2, 3, 4, 5, 17, 200, 201, 202, 203, 204, 205, 206, 207, 208, 209, 212, 213, 214, 215, 240, 251, 252, 253, 262, 263, 264, 265, 267 Odst p bezpieczeństwa, współrz. powierzchni obrabianego przedmiotu i 2. odst p bezpieczeństwa działaj zawsze z cyklu 221! TNC pozycjonuje narz dzie w osi narz dzia i na płaszczyźnie obróbki automatycznie. Q226 Y Q225 Q237 N = Q243 N = Q242 Q224 Q238 73

74 SL-cykle Przegl d SL-cykle Znajduj ce si do dyspozycji cykle 14 KONTUR Strona DANE KONTURU Strona WIERCENIE WSTEPNE Strona ROZWIERCANIE Strona OBROBKA NA GOTOWO NA DNIE Strona OBROBKA NA GOTOWO Z BOKU Strona LINIA KONTURU Strona POW.BOCZNA CYLINDRA Strona POW.BOCZNA CYLINDRA ROWEK Strona POW.BOCZNA CYLINDRA MOSTEK Strona POW.BOCZNA CYLINDRA KONTUR Strona 84 74

75 Informacje ogólne SL-cykle s zalecane, jeśli kontury zestawiane s z kilku podkonturów (maksymalnie 12 wysepek lub kieszeni). Podkontury s defniowane w podprogramach. W przypadku podkonturów należy uwzgl dnić: C A D B W przypadku kieszeni kontur zostaje obrabiany wewn trz, w przypadku wysepki na zewn trz! Przemieszczenia najazdu i odsuwu jak i wci cia w materiał na osi narz dzia nie mog być programowane! W cyklu 14 KONTUR przedstawione podkontury musz tworzyć zamkni te kontury! Pami ć dla SL-cyklu jest ograniczona. Dlatego też w jednym SL-cyklu można zaprogramować np. maksymalnie 2048 wierszy prostych. SL-cykle Kontur dla cyklu 25 LINIA KONTURU nie może być konturem zamkni tym! Przed przebiegiem programu należy przeprowadzić symulacj graficzn. Pokazuje ona, czy kontury zostały poprawnie zdefiniowane! 75

76 KONTUR (cykl 14) W cyklu 14 KONTUR zostaj przedstawione podprogramy, które zostan zestawione w jeden zamkni ty kontur. 8 CYCL DEF: cykl 14 KONTUR wybrać 8 Label-numery dla konturu: LABEL-numery tych podprogramów wyświetlić; które zostały zestawione w jeden zamkni ty kontur. Cykl 14 KONTUR działa od swojej definicji! C A D B SL-cykle 4CYCL DEF14.0KONTUR 5 CYCL DEF 14.1 KONTURLABEL 1/2/ L Z+200 R0 FMA M2 37 LBL1 38 L +0 Y+10 RR 39 L +20 Y CC +50 Y LBL0 46 LBL

77 DANE KONTURU (cykl 20) W cyklu 20 DANE KONTURU zostaj określone informacje dotycz ce obróbki dla cykli 21 do 24. Y 8 CYCL DEF: cykl 20 DANE KONTURU wybrać 8 gł bokość frezowania: odst p powierzchnia obrabianego przedmiotu dno kieszeni: Q1 8 współczynnik nakładania si torów kształtowych: Q2 Q8 8 naddatek na obróbk wykańczaj c z boku: Q3 8 naddatek na obróbk wykańczaj c dna Q4 8 współ. powierzchni obrabianego przedmiotu: absolutne współrz dne powierzchni przedmiotu odniesione do aktualnego punktu zerowego: Q5 8 odst p bezpieczeństwa: odst p narz dzie powierzchnia obrabianego przedmiotu: Q6 k Q9=+1 SL-cykle 8 bezpieczna wysokość: wysokość; na której nie może dojść do kolizji z obrabianym przedmiotem: Q7 8 wewn trzny promień zaokr glenia: promień zaokr glenia toru punktu środkowego narz dzia na narożach wewn trznych: Q8 8 kierunek obrotu: Q9: Zgodnie z ruchem wskazówek zegara Q9 = -1, w kierunku przeciwnym do ruchu wskazówek zegara Q9 = +1 Z Cykl 20 DANE KONTURU działa od jego definicji! Q6 Q10 Q1 Q7 Q5 77

78 WIERCENIE WST PNE (cykl 21) 8 CYCL DEF: cykl 21 WIERCENIE WSTEPNE wybrać 8 gł bokość wci cia w materiał: Q10 przyrostowo 8 posuw przy wci ciu na gł bokość: Q11 8 numer narz dzia przeci gania: Q13 Y PRZECI GANIE (cykl 22) przeci ganie nast puje równolegle do konturu dla każdej gł bokości dosuwu. SL-cykle 8 CYCL DEF: cykl 22 PRZECIAGANIE wybrać 8 gł bokość wci cia w materiał: Q10 8 posuw przy wci ciu na gł bokość: Q11 8 posuw przeci gania: Q12 8 numer narz dzia przeci gania: Q18 8 posuw ruchu wahadłowego: Q19 8 posuw powrotu: Q208 8 współczynnik posuwu w %: redukowanie posuwu, jeśli narz dzie wcina si pełn średnic : Q401 A B C D 78

79 OBRÓBKA NA GOT.DNA (cykl 23) Obrabiana płaszczyzna zostaje obrabiana na gotowo o wymiar naddatku na obróbk wykańczaj c dna równolegle do konturu. 8 CYCL DEF: cykl 23 OBROBKA NA GOTOWO DNA wybrać 8 posuw przy wci ciu na gł bokość: Q11 8 posuw przeci gania: Q12 8 posuw powrotu: Q208 Z cykl 22 ROZWIERCANIE wywołać przed cyklem 23! Q11 Q12 FREZOW.NA GOT. POWIERZCHNI BOCZNYCH (cykl 24) Obróbka na gotowo pojedyńczych podkonturów. SL-cykle 8 CYCL DEF: cykl 24 OBROBKA NA GOTOWO BOKU wybrać 8 kierunek obrotu: Q9. zgodnie z ruchem wskazówek zegara Q9 = -1, w kierunku przeciwnym do ruchu wskazówek zegara Q9 = +1 8 gł bokość wci cia w materiał: Q10 8 posuw przy wci ciu na gł bokość: Q11 8 posuw przeci gania: Q12 8 naddatek na obróbk wykańczaj c z boku: Q14: naddatek na kilkakrotn obróbk wykańczaj c cykl 22 ROZWIERCANIE wywołać przed cyklem 24! Z Q10 Q11 Q12 79

80 SL-cykle LINIA KONTURU- (cykl 25) Przy pomocy tego cyklu zostaj określone dane dla obróbki otwartego konturu, które zdefiniowane s w podprogramie konturu. 8 CYCL DEF: cykl 25 LINIA KONTURU wybrać 8 gł bokość frezowania: Q1 8 naddatek na obróbk wykańczaj c z boku: Q3. naddatek na obróbk wykańczaj c na płaszczyźnie obróbki 8 współ. powierzchni obrabianego przedmiotu: Q5. współrz dna powierzchni obrabianego przedmiotu 8 bezpieczna wysokość: Q7: wysokość; na której narz dzie i obrabiany przedmiot nie mog kolidować ze sob 8 gł bokość wci cia w materiał: Q10 8 posuw przy wci ciu na gł bokość: Q11 8 posuw frezowania: Q12 8 rodzaj frezowania: Q15. frezowanie współbieżne: Q15 = +1,frezowanie przeciwbieżne: Q15 = -1, ruchem wahadłowym z kilkoma wci ciami w materiał: Q15 = 0 Z Y Cykl 14 KONTUR może zawierać tylko jeden numer Label! Podprogram może zawierać ok.2048 odcinków prostych! Po wywołaniu cyklu nie programować wymiarów łańcuchowych, niebezpieczeństwo kolizji. Po wywołaniu cyklu najechać zdefiniowan absolutn pozycj. 80

81 POW.BOCZNA CYLINDRA (cykl 27, opcja sofware 1) Maszyna i TNC musz być przygotowane przez producenta maszyn dla cyklu 27 POW.BOCZNA CYLINDRA! Przy pomocy cyklu 27 POW.BOCZNA CYLINDRA można przenieść zdefiniowany uprzednio na rozwini ciu kontur na powierzchni boczn cylindra. 8 Zdefiniować kontur w podprogramie i poprzez cykl 14 KONTUR ustalić 8 CYCL DEF: cykl 27 POW.BOCZNA CYLINDRA wybrać 8 gł bokość frezowania: Q1 8 naddatek na obróbk wykańczaj c z boku: Q3 8 odst p bezpieczeństwa: Q6. odst p narz dzie powierzchnia obrabianego przedmiotu 8 gł bokość wci cia w materiał: Q10 8 posuw przy wci ciu na gł bokość: Q11 8 posuw frezowania: Q12 8 promień cylindra: Q16. promień cylindra 8 rodzaj wymiarowania Q17. stopnie=0, mm/cale=1 Z SL-cykle Obrabiany przedmiot musi zostać zamocowany centrycznie! Oś narz dzia musi leżeć prostopadle do osi stołu obrotowego! Cykl 14 KONTUR może zawierać tylko jeden numer Label! Podprogram może zawierać ok.1024 odcinków prostych! C 81

82 POW.BOCZNA CYLINDRA (cykl 28, opcja sofware 1) Maszyna i TNC musz być przygotowane przez producenta maszyn dla cyklu 28 POW.BOCZNA CYLINDRA! Przy pomocy cyklu 28 POW.BOCZNA CYLINDRA można przenieść zdefiniowany uprzednio na rozwini ciu rowek bez zniekształceń ścianek bocznych na powierzchni bocznej cylindra. SL-cykle 8 Zdefiniować kontur w podprogramie i poprzez cykl 14 KONTUR ustalić 8 CYCL DEF: cykl 28 POW.BOCZNA CYLINDRA wybrać 8 gł bokość frezowania: Q1 8 naddatek na obróbk wykańczaj c z boku: Q3 8 odst p bezpieczeństwa: Q6. odst p narz dzie powierzchnia obrabianego przedmiotu 8 gł bokość wci cia w materiał: Q10 8 posuw przy wci ciu na gł bokość: Q11 8 posuw frezowania: Q12 8 promień cylindra: Q16. promień cylindra 8 rodzaj wymiarowania Q17. stopnie=0, mm/cale=1 8 szerokość rowka: Q20 8 tolerancja: Q21 Z 82 Obrabiany przedmiot musi zostać zamocowany centrycznie! Oś narz dzia musi leżeć prostopadle do osi stołu obrotowego! Cykl 14 KONTUR może zawierać tylko jeden numer Label! Podprogram może zawierać ok.2048 odcinków prostych! C

83 POW.BOCZNA CYLINDRA (cykl 29, opcja sofware 1) Maszyna i TNC musz być przygotowane przez producenta maszyn dla cyklu 29 POW.BOCZNA CYLINDRA! Przy pomocy cyklu 29 POW.BOCZNA CYLINDRA można przenieść zdefiniowany uprzednio na rozwini ciu mostek bez zniekształceń ścianek bocznych na powierzchni bocznej cylindra. 8 Zdefiniować kontur w podprogramie i poprzez cykl 14 KONTUR ustalić 8 CYCL DEF: cykl 29 POW.BOCZNA CYLINDRA MOSTEK wybrać 8 gł bokość frezowania: Q1 8 naddatek na obróbk wykańczaj c z boku: Q3 8 odst p bezpieczeństwa: Q6. odst p narz dzie powierzchnia obrabianego przedmiotu 8 gł bokość wci cia w materiał: Q10 8 posuw przy wci ciu na gł bokość: Q11 8 posuw przeci gania: Q12 8 promień cylindra: Q16. promień cylindra 8 rodzaj wymiarowania Q17. stopnie=0, mm/cale=1 8 szerokość mostka: Q20 Z SL-cykle Obrabiany przedmiot musi zostać zamocowany centrycznie! Oś narz dzia musi leżeć prostopadle do osi stołu obrotowego! Cykl 14 KONTUR może zawierać tylko jeden numer Label! Podprogram może zawierać ok.2048 odcinków prostych! C 83

84 POW. BOCZNA CYLINDRA (cykl 39, opcja sofware 1) Maszyna i TNC musz być przygotowane przez producenta do realizowania cyklu 39 OSŁONA CYLINDRA KONTUR! Przy pomocy cyklu 39 POW.BOCZNA CYLINDRA KONTUR można przenieść zdefiniowany uprzednio na rozwini ciu otwarty kontur na powierzchni boczn cylindra. SL-cykle 8 Zdefiniować kontur w podprogramie i poprzez cykl 14 KONTUR ustalić 8 CYCL DEF: cykl 39 POW.BOCZNA CYLINDRA KONTUR wybrać 8 gł bokość frezowania: Q1 8 naddatek na obróbk wykańczaj c z boku: Q3 8 odst p bezpieczeństwa: Q6. odst p narz dzie powierzchnia obrabianego przedmiotu 8 gł bokość wci cia w materiał: Q10 8 posuw przy wci ciu na gł bokość: Q11 8 posuw frezowania: Q12 8 promień cylindra: Q16. promień cylindra 8 rodzaj wymiarowania: Q17. stopnie = 0, mm/cale = 1 Obrabiany przedmiot musi zostać zamocowany centrycznie! Oś narz dzia musi leżeć prostopadle do osi stołu obrotowego! Cykl 14 KONTUR może zawierać tylko jeden numer Label! Podprogram może zawierać ok.2048 odcinków prostych! 84

85 Cykle dla frezowania metod wierszowania Przegl d Znajduj ce si do dyspozycji cykle 30 3D-DANE ODPRACOWYWAC Strona FREZOWANIE METODA WIERSZOWANIA Strona POWIERZCHNIA REGULACJI Strona FREZOWANIE PŁASZCZYZN Strona 88 3D-DANE ODPRACOWAC (cykl 14) Z Cykle dla frezowania metod wierszowania Cykle ten wymaga freza z z bem czołowym tn cym przez środek (DIN 844)! 8 CYCL DEF: Cykl 30 3D-DANE ODPRACOWAC wybrać 8 PGM-nazwa dane ocyfrowywania 8 MIN-Punkt obszar 8 MA-punkt obszaru 8 odst p bezpieczeństwa: gł bokość dosuwu: 2 8 posuw przy dosuwaniu na gł bokość: 3 8 posuw: 4 8 funkcja dodatkowa M. 85

86 Cykle dla frezowania metod wierszowania FREZOWANIE METOD WIERSZOWANIA (cykl 230) TNC pozycjonuje narz dzie z aktualnej pozycji najpierw na płaszczyźnie obróbki i nast pnie w osi wrzeciona do punktu startu. Tak wypozycjonować narz dzie, aby nie mogło dojść do kolizji z przedmiotem lub mocowadłami! 8 CYCL DEF: Cykl 230 FREZOWANIE WIERSZOWANIEM wybrać 8 punkt startu 1.osi: Q225 8 punkt startu 2.osi: Q226 8 punkt startu 3.osi: Q długość boku: Q długość boku: Q219 8 liczba przejść: Q240 Q227 Z Q206 Q200 8 posuw przy dosuwaniu na gł bokość: Q206 8 posuw frezowania: Q207 8 posuw poprzeczny: Q209 Y Q207 8 odst p bezpieczeństwa: Q200 Q219 N = Q240 Q209 Q Q225 Q218

87 POWIERZCHNIA REGULACJI (cykl 231) TNC pozycjonuje narz dzie - z aktualnej pozycji - najpierw na płaszczyźnie obróbki i nast pnie w osi narz dzia do punktu startu (punkt 1). Tak wypozycjonować narz dzie, aby nie mogło dojść do kolizji z przedmiotem lub mocowadłami! 8 CYCL DEF: Cykl 231 POWIERZCHNIA REGULACJI wybrać 8 punkt startu 1.osi: Q225 8 punkt startu 2.osi: Q226 8 punkt startu 3.osi: Q Punkt 1. osi: Q Punkt 2. osi: Q Punkt 3. osi: Q Punkt 1. osi: Q Punkt 2. osi: Q Punkt 3. osi: Q Punkt 1. osi: Q Punkt 2. osi: Q Punkt 3. osi: Q236 8 liczba przejść: Q240 Q236 Q233 Q227 Q230 Q235 Q232 Z Y Q228 Q231 N = Q240 Q234 Q225 Cykle dla frezowania metod wierszowania 8 posuw frezowania: Q207 Q229 Q226 Q207 87

88 Cykle dla frezowania metod wierszowania FREZOWANIE PŁASZCZYZN (cykl 232) 2. Tak zapisać odst p bezpieczeństwa Q204, aby nie mogło dojść do kolizji z przedmiotem lub mocowadłami! 8 CYCL DEF: Cykl 232 FREZOWANIE PłASZCZYZN wybrać 8 strategia obróbki: Q389 8 punkt startu 1.osi: Q225 8 punkt startu 2.osi: Q226 8 punkt startu 3.osi: Q227 8 punkt końcowy 3. osi: Q długość boku: Q długość boku: Q219 8 maksymalna gł bokość dosuwu: Q202 Q219 Q226 Y Q225 Q218 8 naddatek na obróbk wykańczaj c na dnie: Q369 8 max. współczynnik nakładania si torów kształtowych: Q370 8 posuw frezowania: Q207 8 posuw obróbka wykańczaj ca: Q385 8 posuw pozycjonowania wst pnego: Q253 8 odst p bezpieczeństwa: Q200 8 odst p bezpieczeństwa z boku: Q odst p bezpieczeństwa: Q204 Z Q200 Q204 Q202 Q369 88

89 Cykle dla przeliczania współrz dnych Przegl d Przy pomocy cykli dla przeliczania współrz dnych można przesuwać kontury, dokonywać odbicia lustrzanego, obracać kontury (na płaszczyźnie), nachylać (z płaszczyzny) zmniejszać i powi kszać. Znajduj ce si do dyspozycji cykle 7 PUNKT ZEROWY Strona WYZNACZANIE PUNKTU ODNIESIENIA (BAZY) Strona 91 8 ODBICIE LUSTRZANE Strona OBROT Strona WSPOŁCZYNNIK WYMIAROWY Strona WSPÓŁCZYNNIK WYMIAROWY SPECYFICZNY Strona 95 DLA DANEJ OSI (POOSIOWY) 19 PŁASZCZYZNA OBROBKI (opcja software) Strona 96 Cykle dla przeliczania współrz dnych Cykle dla przeliczania współrz dnych działaj tak długo po ich definicji; aż zostan wycofane lub na nowo zdefiniowane. Pierwotny kontur powinien zostać określony w podprogramie. Zapisywane wartości mog zostać podawane absolutnie jak i również przyrostowo. 89

90 Cykle dla przeliczania współrz dnych PRZESUNIECIE PUNKTU ZEROWEGO (cykl 7) 8 CYCL DEF: Cykl 7 PRZESUNIECIE PUNKTU ZEROWEGO wybrać 8 zapisać współrz dne nowego punktu zerowego lub numer punktu zerowego z tabeli punktów zerowych Wycofanie przesuni cia punktu zerowego: Ponowna definicja cyklu z wartościami wprowadzenia CYCL DEF 7.0 PUNKT ZEROWY 14 CYCL DEF CYCL DEF 7.3 Z-5 15 CYCL DEF 7.2 Y+40 Przeprowadzić przesuni cie punktu zerowego przed dalszymi przeliczaniami współrz dnych! Y Y Z Z 90

91 WYZNACZANIE PUNKTU ODNIESIENIA (cykl 247) 8 CYCL DEF: Cykl 247 WYZNACZENIE PUNKTU ODNIESIENIA wybrać numer punktu odniesienia: Q339. Numer aktywnego punktu odniesienia z tabeli preset zapisać 13 CYCL DEF 247 WYZNACZENIE PUNKTU ODNIESIENIA Q339=4 ;NUMER PUNKTU ODNIESIENIA Przy aktywowaniu punktu odniesienia z tabeli preset, TNC wycofuje wszystkie aktywne przeliczenia współrz dnych, aktywowane przy pomocy nast puj cych cykli: Cykl 7, przesuni cie punktu zerowego Cykl 8, odbicie lustrzane Cykl 10, obrót Cykl 11, współczynnik wymiarowy Cykl 26, współczynnik wymiarowy specyficzny dla osi Y Y Z Z Cykle dla przeliczania współrz dnych Przeliczenie współrz dnych z cyklu 19, nachylenie płaszczyzny obróbki pozostaje nadal aktywne. Jeśli aktywujemy numer preset 0 (wiersz 0), to aktywujemy tym samym punkt odniesienia, który ostatnio został wyznaczony w trybie obsługi r cznej manualnie. W trybie pracy PGM-Test cykl 247 nie działa. 91

92 ODBICIE LUSTRZANE (cykl 8) Cykle dla przeliczania współrz dnych 8 CYCL DEF: Cykl 8 ODBICIE LUSTRZANE wybrać 8 zapisać odbijan oś: lub Y albo i Y ODBICIE LUSTRZANE wycofać: Ponowne zdefiniowanie cyklu z wprowadzeniem NO ENT. 15 CALL LBL1 16 CYCL DEF 7.0 PUNKT ZEROWY 17 CYCL DEF CYCL DEF 7.2 Y CYCL DEF 8.0 ODBICIE LUSTRZANE 20 CYCL DEF 8.1 Y 21 CALL LBL1 Y Z Oś narz dzia nie może zostać odbijana! Cykl odbija zawsze oryginalny kontur (tu na przykład zapisany w podprogramie LBL 1)! 92

93 OBRÓT (cykl 10) CYCL DEF: Cykl 10 OBROT wybrać 8 Zapisać k t obrotu: Zakres wprowadzenia -360 do +360 Oś odniesienia dla k ta obrotu Płaszczyzna robocza /Y Y/Z Z/ Oś bazowa i 0 -kierunek Y Z OBROT wycofać: Ponowna definicja cyklu z k tem obrotu CALL LBL1 13 CYCL DEF 7.0 PUNKT ZEROWY 14 CYCL DEF CYCL DEF 7.2 Y CYCL DEF 10.0 OBROT 17 CYCL DEF 10.1 ROT CALL LBL1 Cykle dla przeliczania współrz dnych 93

94 Cykle dla przeliczania współrz dnych WSPÓŁCZYNNIK WYMIAROWY (cykl 11) 8 CYCL DEF: Cykl 11 WSPOŁCZYNNIK WYMIAROWY wybrać 8 Współczynnik wymiarowy SCL (angl: scale = podziałka) zapisać: zakres wprowadzenia 0, bis 99, zmniejszyć... SCL<1 powi kszyć... SCL>1 WSPOŁCZYNNIK WYMIAROWY wycofać: ponowna definicja cyklu z SCL1. 11 CALL LBL1 12 CYCL DEF 7.0 PUNKT ZEROWY 13 CYCL DEF CYCL DEF 7.2 Y CYCL DEF 11.0 WSPOŁCZYNNIK WYMIAROWY 16 CYCL DEF 11.1 SCL CALL LBL1 WSPOŁCZYNNIK WYMIAROWY działa na płaszczyźnie obróbki lub w trzech osiach (w zależności od parametru maszynowego 7410)! 94

95 WSPÓŁCZYNNIK WYMIAROWY SPECYFICZNY DLA OSI (cykl 26) 8 CYCL DEF: Cykl 26 WSPOŁCZYNNIK WYMIAROWY SPEC. DLA OSI wybrać 8 oś i współczynnik: Osie współrz dnych i współczynniki specyficznego dla osi wydłużenie lub skrócenie 8 współrz dne centrum: Centrum rozci gania lub skrócenia WSPOŁCZYNNIK WYMIAROWY SPEC. DLA OSI wycofać: Ponowna definicja cyklu ze współczynnikiem dla zmienionych osi. Osie współrz dnych z pozycjami dla torów kołowych nie wolno wydłużać lub skrócać przy pomocy różnych co do wartości współczynników! 25 CALL LBL1 26 CYCL DEF 26.0 WSPOŁCZYNNIK WYMIAROWY SPEC.DLA OSI 27 CYCL DEF Y 0.6 CC+15 CCY CALL LBL1 Cykle dla przeliczania współrz dnych 95

96 PŁASZCZYZNA OBROBKI (cykl 19, opcja software) Maszyna i TNC musz być przygotowane przez producenta maszyn dla nachylenia PŁASZCZYZNY OBROBKI. Cykle dla przeliczania współrz dnych Cykl 19 PŁASZCZYZNA OBROBKI wspomaga prac z głowicami obrotowymi i stołami nachylnymi. 8 wywołanie narz dzia 8 swobodne przemieszczenie narz dzia na osi narz dzi (zapobiega kolizji) 8 w razie potrzeby pozycjonować osie obrotu przy pomocy L-wiersza pod ż danym k tem 8 CYCL DEF: Cykl 19 PŁASZCZYZNA OBROBKI wybrać 8 zapisać k t nachylenia odpowiedniej osi lub k t przestrzenny 8 w razie konieczności zapisać posuw osi obrotu przy automatycznym pozycjonowaniu 8 w razie konieczności zapisać odst p bezpieczeństwa 8 aktywować korekcj : Przemieścić wszystkie osie 8 zaprogramować obróbk, tak jakby płaszczyzna nie była nachylona Wycofanie cyklu nachylenia PŁASZCZYZNY OBROBKI: Ponowna definicja cyklu z k tem nachylenia 0. 4TOOL CALL1ZS2500 5LZ+350R0FMA 6LB+10C+90R0FMA 7CYCL DEF19.0PŁASZCZYZNA OBROBKI 8CYCL DEF19.1B+10C+90F1000ODST50 96

97 Cykle specjalne Przegl d Znajduj ce si do dyspozycji cykle 9 CZAS PRZERWANIA Strona PGM CALL Strona ORIENTACJA Strona TOLERANCJA Strona 100 Cykle specjalne 97

98 PRZERWA CZASOWA (cykl 9) Przebieg programu zostaje na okres PRZERWY CZASOWEJ zatrzymany. 8 CYCL DEF: Cykl 9 CZAS PRZERWANIA wybrać 8 wprowadzić przerw czasow w sekundach Cykle specjalne 48 CYCL DEF 9.0 CZAS PRZERWANIA 49 CYCL DEF 9.1 CZ.PRZER 0.5 PGM CALL (cykl 12) 8 CYCL DEF: Cykl 12 PGM CALL wybrać 8 wprowadzić nazw wywoływanego programu Cykl 12 PGM CALL musi zostać wywołany! 7CYCL DEF12.0PGM CALL 8 CYCL DEF 12.1 LOT31 9L+37.5Y-12R0FMAM99 7 CYCL DEF 12.0 PGM CALL 8 CYCL DEF 12.1 LOT M99 0 BEGIN PGM LOT31 MM END PGM LOT31 98

99 ORIENTACJA wrzeciona (cykl 13) Maszyna i TNC musz być przygotowane przez producenta maszyn dla cyklu ORIENTACJA wrzeciona! Y Z 8 CYCL DEF: Cykl 13 ORIENTACJA wybrać 8 zapisać k t orientacji w odniesieniu do osi bazowej k ta płaszczyzny roboczej: zakres wprowadzenia 0 do 360 dokładność wprowadzenia 0,1 8 Wywołać cykl przy pomocy M19 lub M20 12 CYCL DEF 13.0 ORIENTACJA 13 CYCL DEF 13.1 K T 90 Cykle specjalne 99

100 TOLERANCJA (cykl 32) Maszyna i TNC musz zostać przygotowane przez producenta maszyn dla szybkiego frezowania konturu! Cykl 32 TOLERANCJA działa od swojej definicji! Cykle specjalne TNC wygładza automatycznie kontur pomi dzy dowolnymi (nieskorygowanymi lub skorygowanymi) elementami konturu. Dlatego też narz dzie przemieszcza si nieprzerwanie na powierzchni obrabianego przedmiotu. Jeśli to konieczne, TNC redukuje zaprogramowany posuw automatycznie, tak że program zostaje zawsze wykonywany bez szarpni ć i z najwi ksz możliw pr dkości. Poprzez wygładzanie powstaje odchylenie od konturu. Wielkość odchylenia od konturu (WARTOSC TOLERANCJI) określona jest w parametrze maszynowym przez producenta maszyn. Przy pomocy cyklu 32 zmienia si nastawion z góry wartość tolerancji (patrz rysunek z prawej u góry). 8 CYCL DEF: Cykl 32 TOLERANCJA wybrać 8 tolerancja T: Dopuszczalne odchylenia od konturu w mm 8 obróbka wykańczaj ca/obróbka zgrubna: (opcja software) wybrać nastawienie filtra 0: Frezowanie z duż dokładności konturu 1: Frezowanie z wi kszym posuwem 8 tolerancja dla osi obrotu: (opcja software) dopuszczalne odchylenia od osi obrotu w stopniach przy aktywnym M

101 Funkcja PLANE (software opcja 1) Przegl d Maszyna i TNC musz być przygotowane przez producenta maszyn dla nachylenia przy pomocy PLANE-funkcji. Przy pomocy PLANE-funkcji (angl. plane = płaszczyzna), bardzo wydajnej funkcji, operator może w różny sposób definiować nachylone płaszczyzny obróbki. Wszystkie znajduj ce si w dyspozycji PLANE-funkcje opisuj wymagane płaszczyzny obróbki niezależnie od osi obrotu, znajduj ce si rzeczywiście na maszynie. Nast puj ce możliwości znajduj si do dyspozycji: Znajduj ce si do dyspozycji definicje płaszczyzn Definicja k ta przestrzennego Strona 102 Definicja k ta projekcyjnego Strona 103 Definicja k ta Eulera Strona 104 Definicja wektora Strona 105 Definicja punktów Strona 106 Przyrostowy k t przestrzenny Strona 107 K t pochylenia osi Strona 108 Resetowanie definicji płaszczyzn Strona 109 Funkcja PLANE (software opcja 1) 101

102 Funkcja PLANE (software opcja 1) Definicja k ta przestrzennego (PLANE SPATIAL) 8 SPECJALNE FUNKCJE TNC wybrać 8 NACHYLENIE PŁ.OBROBKI, PLANE SPATIAL wybrać 8 K t przestrzenny A?: k t obrotu SPA wokół stałej osi maszyny (patrz rysunek po prawej u góry) 8 K t przestrzenny B?: k t obrotu SPB wokół stałej osi Y maszyny (patrz rysunek po prawej u góry) 8 K t przestrzenny C?: k t obrotu SPC wokół stałej osi Z maszyny (patrz rysunek po prawej u dołu) 8 Dalej przy pomocy właściwości pozycjonowania (patrz Automatyczne inicjalizowanie (MOVE/STAY/TURN) na stronie 110) 5 PLANE SPATIAL SPA+27 SPB+0 SPC+45 MOVE ABST10 F5 00 SEQ- Prosz uwzgl dnić przed programowaniem Należy zawsze definiować wszystkie trzy k ty przestrzenne SPA, SPB i SPC, nawet jeśli jeden z k tów jest równy 0. Opisana uprzednio kolejność obrotów obowi zuje niezależnie od aktywnej osi narz dzia. 102

103 Definicja k ta projekcji (PLANE PROJECTED) 8 SPECJALNE FUNKCJE TNC wybrać 8 NACHYLENIE PŁ.OBROBKI, PLANE PROJECTED wybrać 8 K t projek.-1.płaszcz.współrz dnych?: rzutowany k t nachylonej płaszczyzny obróbki na 1.płaszczyzn współrz dnych stałego układu współrz dnych maszyny (patrz rysunek z prawej u góry) 8 K t projek.-2.płaszcz.współrz dnych?: rzutowany k t na 2.płaszczyzn współrz dnych stałego układu współrz dnych maszyny (patrz rysunek z prawej u góry) 8 ROT-k t nachyl.płaszczyzny?: obrót nachylonego układu współrz dnych wokół nachylonej osi narz dzia (odpowiada treściowo rotacji przy pomocy cyklu 10 OBROT; patrz rysunek po prawej u dołu) 8 Dalej przy pomocy właściwości pozycjonowania (patrz Automatyczne inicjalizowanie (MOVE/STAY/TURN) na stronie 110) 5 PLANE PROJECTED PROPR+24 PROMIN+24 PROROT+30 MOVE ABST10 F500 Funkcja PLANE (software opcja 1) Prosz uwzgl dnić przed programowaniem K t projekcyjny może zostać używany tylko wówczas, jeśli ma zostać obrabiany prostok tny prostopadłościan. W przeciwnym razie powstan zniekształcenia na obrabianym przedmiocie. 103

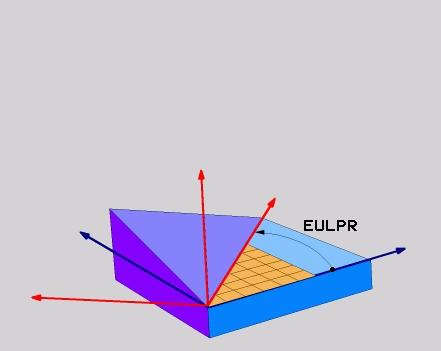

104 Funkcja PLANE (software opcja 1) Definicja k tów Eulera (PLANE EULER) 8 SPECJALNE FUNKCJE TNC wybrać 8 NACHYLENIE PŁ.OBROBKI, PLANE EULER wybrać 8 K t obr. główna płaszczyzna współrz dnych?: k t obrotu EULPR wokół osi Z (patrz ilutracja po prawej u góry) 8 K t nachylenia osi narz dzia?: k t nachylenia EULNUT układu współrz dnych wokół obróconej przez k t precesji osi (patrz ilustracja po prawej na środku) 8 ROT-k t nachyl.płaszczyzny?: obrót EULROT nachylonego układu współrz dnych wokół nachylonej osi Z (odpowiada treściowo rotacji przy pomocy cyklu 10 OBROT). Przy pomocy k ta rotacji można w prosty sposób określić kierunek osi na nachylonej płaszczyźnie obróbki 8 Dalej przy pomocy właściwości pozycjonowania (patrz Automatyczne inicjalizowanie (MOVE/STAY/TURN) na stronie 110) 5 PLANE EULER EULPR+45 EULNU20 EULROT22 MOVE ABST 10 F500 Prosz uwzgl dnić przed programowaniem Kolejność obrotów obowi zuje niezależnie od aktywnej osi narz dzia. 104

105 Definicja wektora (PLANE VECTOR) 8 SPECJALNE FUNKCJE TNC wybrać 8 NACHYLENIE PŁ.OBROBKI, PLANE VECTOR wybrać 8 -komponent wektor bazowy?: -komponent B wektora bazowego B (patrz ilustracja po prawej u góry) 8 Y-komponent wektor bazowy?: Y-komponent BY wektora bazowego B (patrz ilustracja po prawej u góry) 8 Z-komponent wektor bazowy?: Z-komponent BZ wektora bazowego B (patrz rysunek po prawej u góry) 8 -komponent wektor normalnej?: -komponent N wektora normalnej N (patrz rysunek po prawej u dołu) 8 Y-komponent wektor normalnej?: Y-komponent NY wektora normalnej N (patrz rysunek po prawej u dołu) 8 Z-komponent wektor normalnej?: Z-komponent NZ wektora normalnej N 8 Dalej przy pomocy właściwości pozycjonowania (patrz Automatyczne inicjalizowanie (MOVE/STAY/TURN) na stronie 110) Funkcja PLANE (software opcja 1) 5 PLANE VECTOR B0.8 BY-0.4 BZ N0.2 NY0.2 NZ MOVE ABST10 F500 Prosz uwzgl dnić przed programowaniem TNC oblicza wewn trznie z wprowadzonych przez operatora wartości normowane wektory. 105

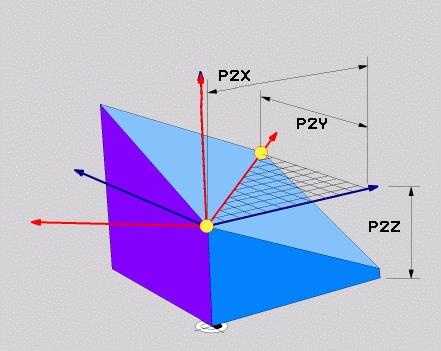

106 Funkcja PLANE (software opcja 1) Definicja punktów (PLANE POINTS) 8 SPECJALNE FUNKCJE TNC wybrać 8 NACHYLENIE PŁ.OBROBKI, PLANE POINTS wybrać 8 -współrz dna 1. punktu płaszczyzny?: -współrz dna P1 8 Y-współrz dna 1. punktu płaszczyzny?: Y-współrz dna P1Y 8 Z-współrz dna 1. punktu płaszczyzny?: Z-współrz dna P1Z 8 -współrz dna 2. punktu płaszczyzny?: -współrz dna P2 8 Y-współrz dna 2. punktu płaszczyzny?: Y-współrz dna P2Y 8 Z-współrz dna 2. punktu płaszczyzny?: Z-współrz dna P2Z 8 -współrz dna 3. punktu płaszczyzny?: -współrz dna P3 8 Y-współrz dna 3. punktu płaszczyzny?: Y-współrz dna P3Y 8 Z-współrz dna 3. punktu płaszczyzny?: Z-współrz dna P3Z 8 Dalej przy pomocy właściwości pozycjonowania (patrz Automatyczne inicjalizowanie (MOVE/STAY/TURN) na stronie 110) 5POINTSP1+0P1Y+0P1Z+20P2+30P2Y+31P2Z+20 P3+0 P3Y+41 P3Z+32.5 MOVE ABST10 F500 Prosz uwzgl dnić przed programowaniem Poł czenie punktu 1 z punktem 2 określa kierunek nachylonej osi głównej ( w przypadku osi narz dzi Z). Te trzy punkty definiuj nachylenie płaszczyzny. Położenie aktywnego punktu zerowego nie zostaje zmienione przez TNC. 106

107 Przyrostowy k t przestrzenny (PLANE RELATIVE) 8 SPECJALNE FUNKCJE TNC wybrać 8 NACHYLENIE PŁ.OBROBKI, PLANE RELATIVE wybrać 8 Inkrementalny k t?: k t przestrzenny, o który aktywna płaszczyzna obróbki ma zostać dalej nachylona (patrz ilustracja po prawej u góry). Wybrać oś, o któr ma zostać dokonywany obrót poprzez softkey 8 Dalej przy pomocy właściwości pozycjonowania (patrz Automatyczne inicjalizowanie (MOVE/STAY/TURN) na stronie 110) 5 PLANE RELATIV SPB-45 MOVE ABST10 F500 SEQ- Prosz uwzgl dnić przed programowaniem Zdefiniowany k t działa zawsze w odniesieniu do aktywnej płaszczyzny obróbki, bez wzgl du na to, przy pomocy jakiej funkcji została ona aktywowana. Można zaprogramować dowolnie dużo PLANE RELATIVEfunkcji jedna po drugiej. Jeśli chcemy powrócić na płaszczyzn obróbki, która była aktywna przed PLANE RELATIVE funkcj, to należy zdefiniować PLANE RELATIVE z tym samym k tem, jednakże o przeciwnym znaku liczby. Jeżeli używamy PLANE RELATIVE na nienachylonej płaszczyźnie obróbki, to obracamy nienachylon płaszczyzn po prostu o zdefiniowany w PLANE-funkcji k t przestrzenny. Funkcja PLANE (software opcja 1) 107

108 Funkcja PLANE (software opcja 1) Definiowanie k ta pochylenia osi (PLANE AIAL) SPECJALNE FUNKCJE TNC wybrać 8 NACHYLENIE PŁ.OBROBKI, PLANE AIAL wybrać 8 K t pochylenia osi A?: pozycja osi A, na któr ma pozycjonować TNC 8 K t pochylenia osi B?: pozycja osi B, na któr ma pozycjonować TNC 8 K t pochylenia osi C?: pozycja osi C, na któr ma pozycjonować TNC 8 Dalej przy pomocy właściwości pozycjonowania (patrz Automatyczne inicjalizowanie (MOVE/STAY/TURN) na stronie 110) 5PLANEAIALB+90MOVEABST10F500SEQ+ Prosz uwzgl dnić przed programowaniem Operator może definiować tylko te osie obrotu, które znajduj si do dyspozycji na obrabiarce. 108

109 Resetowanie definicji płaszczyzn (PLANE RESET) 8 SPECJALNE FUNKCJE TNC wybrać 8 NACHYLENIE PŁ.OBROBKI, PLANE RESET wybrać 8 Dalej przy pomocy właściwości pozycjonowania (patrz Automatyczne inicjalizowanie (MOVE/STAY/TURN) na stronie 110) 5PLANERESETMOVEABST10F500SEQ- Prosz uwzgl dnić przed programowaniem Funkcja PLANE RESET resetuje kompletnie aktywn PLANE-funkcj lub aktywny cykl 19 - (k t = 0 i funkcja nieaktywna). Wielokrotna definicja nie jest konieczna. Funkcja PLANE (software opcja 1) 109

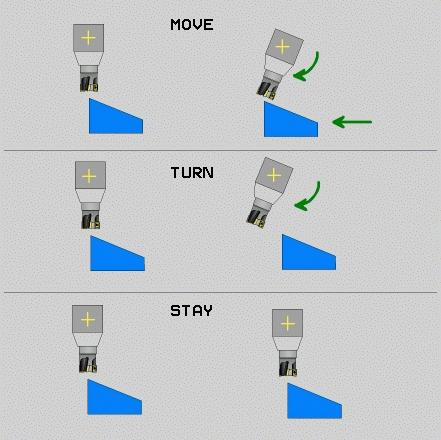

110 Funkcja PLANE (software opcja 1) Automatyczne inicjalizowanie (MOVE/STAY/TURN) Po wprowadzeniu wszystkich parametrów dla zdefiniowania płaszczyzny, należy określić, jak maj zostać przesuni te osie obrotu na obliczone wartości osiowe: 8 Funkcja PLANE ma przesun ć osie obrotu na obliczone wartości osiowe, przy czym położenie wzgl dne pomi dzy przedmiotem i narz dziem nie zmienia si. TNC wykonuje przemieszczenie wyrównuj ce w osiach linearnych 8 Funkcja PLANE ma przemieścić osie obrotu automatycznie na obliczone wartości osiowe, przy czym tylko osie obrotu zostaj wypozycjonowane. TNC nie wykonuje żadnego przemieszczenia wyrównuj cego osi linearnych 8 Przesuwamy osie obrotu w nast pnym, oddzielnym bloku pozycjonowania Jeśli wybrano opcj MOVE lub TURN (PLANE-funkcja ma automatycznie przesun ć), to należy koniecznie zdefiniować dwa nast puj ce parametry: 8 Odst p punktu obrotu od wierzchołka Narz (przyrostowo): TNC przesuwa narz dzie (stół) o ostrze narz dzia. Poprzez wprowadzony parametr ODST przesuwamy punkt obrotu ruchu wysuni cia w odniesieniu do aktualnej pozycji ostrza narz dzia. 8 Posuw? F=: pr dkość po torze konturu, z któr narz dzie ma zostać wysuni te 110

111 Wybór możliwego rozwi zania (SEQ +/ ) Na podstawie zdefiniowanego przez operatora położenia płaszczyzny obróbki TNC musi obliczyć odpowiednie położenie znajduj cych si na maszynie osi obrotu. Z reguły pojawiaj si zawsze dwie możliwości rozwi zania. Poprzez przeł cznik SEQ nastawiamy, któr możliwość rozwi zania TNC zastosować 8 SEQ+ tak pozycjonuje oś nadrz dn, iż przyjmuje ona k t dodatni. Oś nadrz dna to 2. oś obrotu wychodz c od stołu i 1. oś obrotu wychodz c od narz dzia ( w zależności od konfiguracji maszyny, patrz także ilustracja po prawej u góry) 8 SEQ- tak pozycjonuje oś nadrz dn, iż przyjmuje ona k t ujemny Jeżeli wybrane poprzez SEQ rozwi zanie nie leży w obr bie zakresu przemieszczenia maszyny, to TNC wydaje komunikat o bł dach k t nie dozwolony Funkcja PLANE (software opcja 1) 111

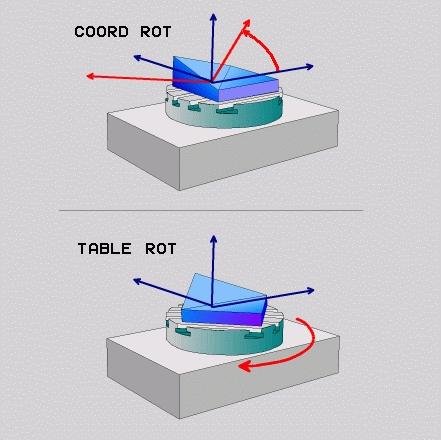

112 Funkcja PLANE (software opcja 1) Wybór rodzaju transformacji Dla maszyn posiadaj cych stół obrotowy C, znajduje si do dyspozycji funkcja, umożliwiaj ca określenie rodzaju przekształcenia: 8 COORD ROT określa, iż funkcja PLANE ma obracać układ współrz dnych na zdefiniowan wartość k ta nachylenia. Stół obrotowy nie zostaje przemieszczony, kompensacja obrotu nast puje obliczeniowo 8 TABLE ROT określa, iż funkcja PLANE ma pozycjonować stół obrotowy na zdefiniowan wartość k ta nachylenia. Kompensacja nast puje poprzez obrót przedmiotu 112

113 Frezowanie nachylonym narz dziem na pochylonej płaszczyźnie W poł czeniu z nowymi PLANE-funkcjami i M128 można dokonywać na pochylonej płaszczyźnie obróbki frezowania nachylonym narz dziem. Dla tego celu znajduj si dwie możliwości definiowania do dyspozycji: frezowanie nachylonym narz dziem poprzez przyrostowe przemieszenie osi obrotu frezowanie nachylonym narz dziem poprzez wektory normalnej Frezowanie nachylonym narz dziem na pochylonej płaszczyźnie funkcjonuje tylko przy pomocy frezów kształtowych. W przypadku 45 -głowic obrotowych/stołów nachylnych, można zdefiniować k t nachylenia także jako k t przestrzenny. Dla tego celu znajduje si funkcja FUNCTION TCPM do dyspozycji. Funkcja PLANE (software opcja 1) 113

114 Funkcja PLANE (software opcja 1) Przetwarzanie danych DF (opcja software) Pliki DF utworzone w systemie CAD można otworzyć bezpośrednio w TNC, aby dokonać z nich ekstrakcji konturów lub pozycji obróbkowych i zapisać je do pami ci jako programy z dialogiem tekstem otwartym albo jako pliki punktów. Uzyskane przy selekcjonowaniu konturów programy z dialogiem tekstem otwartym mog być odpracowywane także przez starsze modele sterowań TNC, ponieważ programy konturu zawieraj tylko L- i CC-/CP-wiersze. 8 DF-warstwy wyświetlać lub maskować, aby ukazać tylko istotne dane rysunku technicznego 8 Punkt zerowy na rysunku technicznym w pliku DF przesun ć na sensown pozycj na obrabianym przedmiocie 8 Aktywować tryb dla wyboru konturu. Podział, skracanie lub wydłużanie konturów jest możliwe 8 Aktywować tryb dla wyboru pozycji obróbki. Przej cie pozycji klikni ciem na klawisz myszy 8 Ponowne anulowanie już wybranych konturów lub pozycji 8 Zapis do pami ci wybranych konturów lub pozycji w oddzielnym pliku 114

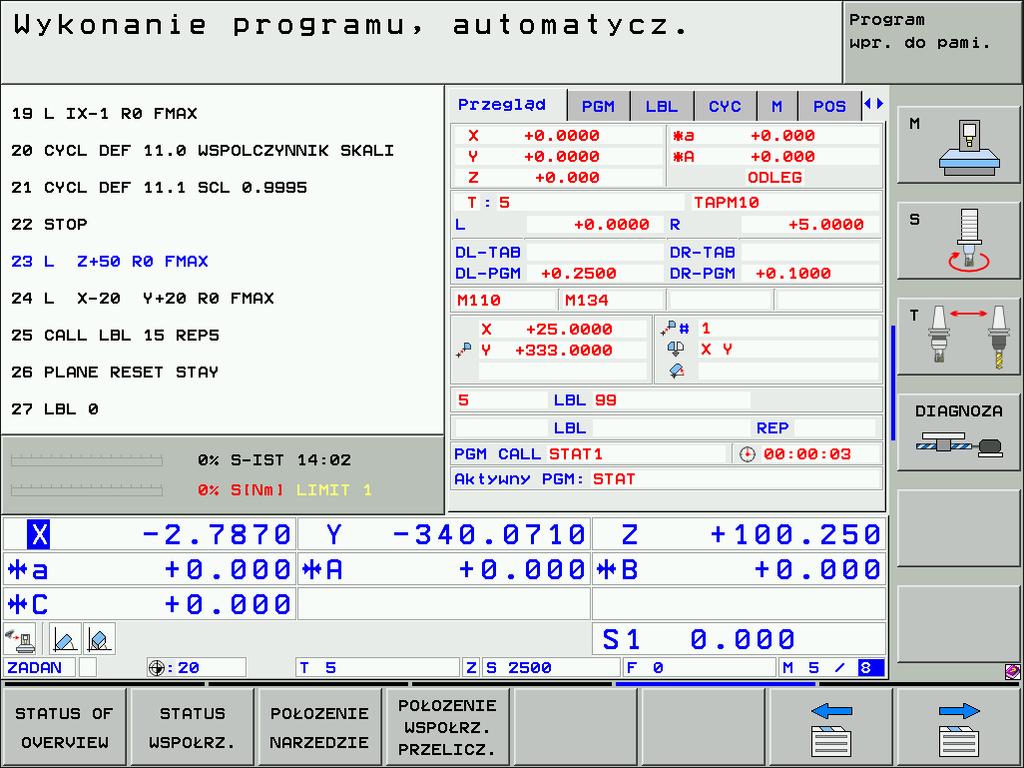

115 Grafiki i wyświetlacze stanu Patrz Grafiki i wyświetlacze stanu Określenie obrabianego przedmiotu w oknie grafiki Dialog dla BLK-formy pojawia si automatycznie, jeśli zostaje otwarty nowy program. Nowy program otworzyć lub w już otwartym programie nacisn ć softkey BLK FORM oś wrzeciona MIN- i MA-punkt Poniżej przegl d niektórych najcz ściej używanych funkcji. Grafika programowania Grafiki i wyświetlacze stanu Wybrać rozplanowanie monitora PROGRAM+GRAFIKA! Podczas wprowadzenia programu TNC może przedstawić zaprogramowany kontur za pomoc dwuwymiarowej grafiki: 8 automatyczne rysowanie współbieżnie 8 manualne uruchomienie grafiki 8 uruchamianie grafiki wierszami 115

116 Grafika testowa i grafika przebiegu programu Grafiki i wyświetlacze stanu Wybrać rozplanowanie monitora GRAFIKA lub PROGRAM+GRAFIKA! W trybie pracy Test programu i w trybach pracy przebiegu programu TNC może symulować graficznie obróbk. Poprzez softkey wybieralne s nast puj ce perspektywy: 8 widok z góry 8 przedstawienie w 3 płaszczyznach 8 3D-prezentacja 8 3D-prezentacja wysokiej rozdzielczości 116

117 Wskazania stanu Wybrać rozplanowanie ekranu PROGRAM+STATUS lub POZYCJA+STATUS! W dolnej cz ści ekranu znajduj si w trybach pracy przebiegu programu informacje o pozycji narz dzia posuwie aktywnych funkcjach dodatkowych Poprzez softkeys można wyświetlić dalsze informacje o statusie w oknie ekranu: 8 klawisz Przegl d aktywować: najważniejsze informacje o statusie 8 klawisz POS aktywować: wyświetlanie pozycji Grafiki i wyświetlacze stanu 8 klawisz TOOL aktywować: wyświetlanie danych narz dzi 8 klawisz TRANS aktywować: informacje o aktywnych transformacjach współrz dnych 8 przeł czanie klawiszy dalej w lewo 8 przeł czanie klawiszy dalej w prawo 117
