ELKON MOBILE MASTER - 60 PEGASUS W PEŁNI AUTOMATYCZNA BETONIARNIA MOBILNA

Transkrypt

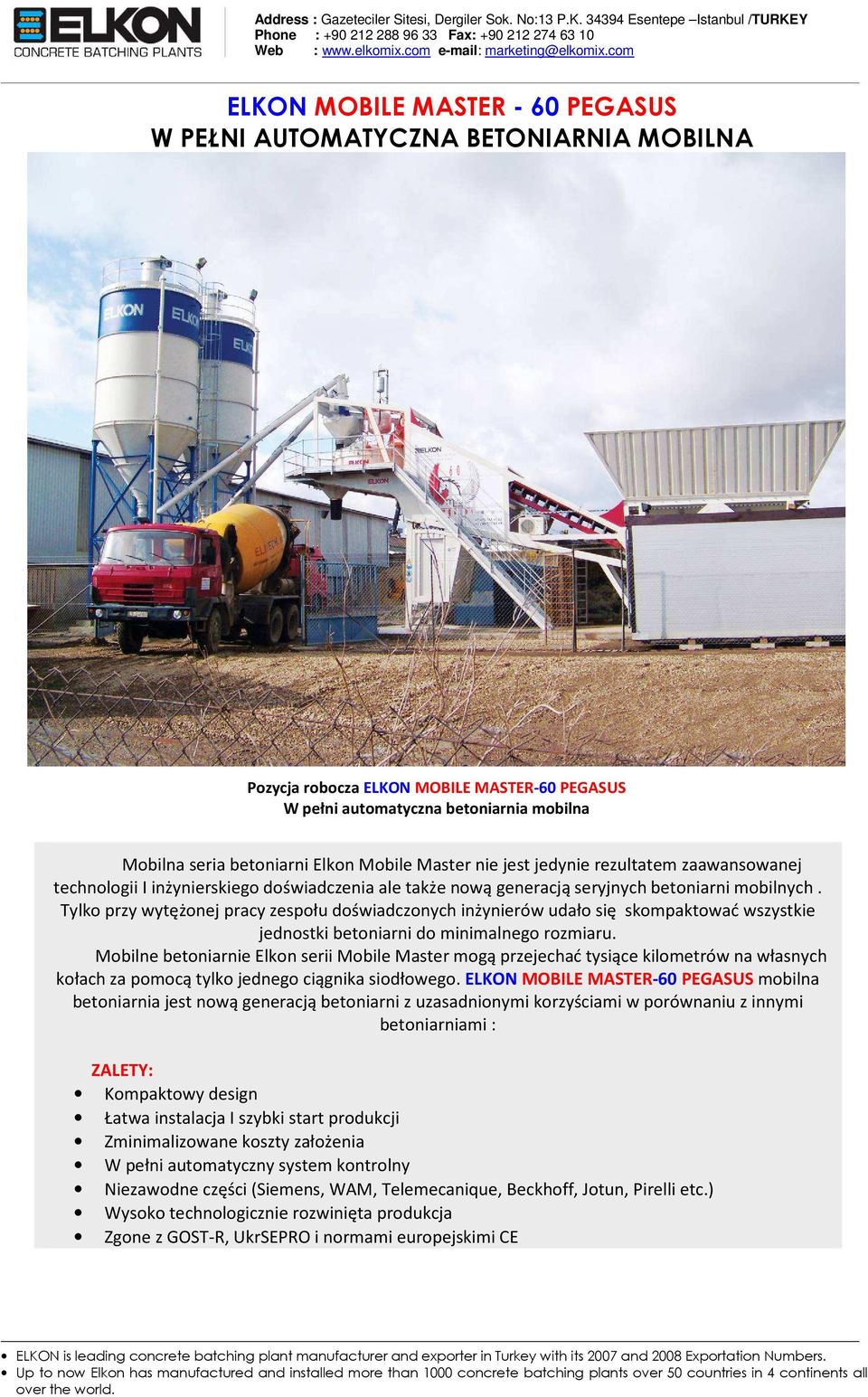

1 ELKON MOBILE MASTER - 60 PEGASUS W PEŁNI AUTOMATYCZNA BETONIARNIA MOBILNA Pozycja robocza ELKON MOBILE MASTER-60 PEGASUS W pełni automatyczna betoniarnia mobilna Mobilna seria betoniarni Elkon Mobile Master nie jest jedynie rezultatem zaawansowanej technologii I inżynierskiego doświadczenia ale także nową generacją seryjnych betoniarni mobilnych. Tylko przy wytężonej pracy zespołu doświadczonych inżynierów udało się skompaktować wszystkie jednostki betoniarni do minimalnego rozmiaru. Mobilne betoniarnie Elkon serii Mobile Master mogą przejechać tysiące kilometrów na własnych kołach za pomocą tylko jednego ciągnika siodłowego. ELKON MOBILE MASTER-60 PEGASUS mobilna betoniarnia jest nową generacją betoniarni z uzasadnionymi korzyściami w porównaniu z innymi betoniarniami : ZALETY: Kompaktowy design Łatwa instalacja I szybki start produkcji Zminimalizowane koszty założenia W pełni automatyczny system kontrolny Niezawodne części (Siemens, WAM, Telemecanique, Beckhoff, Jotun, Pirelli etc.) Wysoko technologicznie rozwinięta produkcja Zgone z GOST-R, UkrSEPRO i normami europejskimi CE

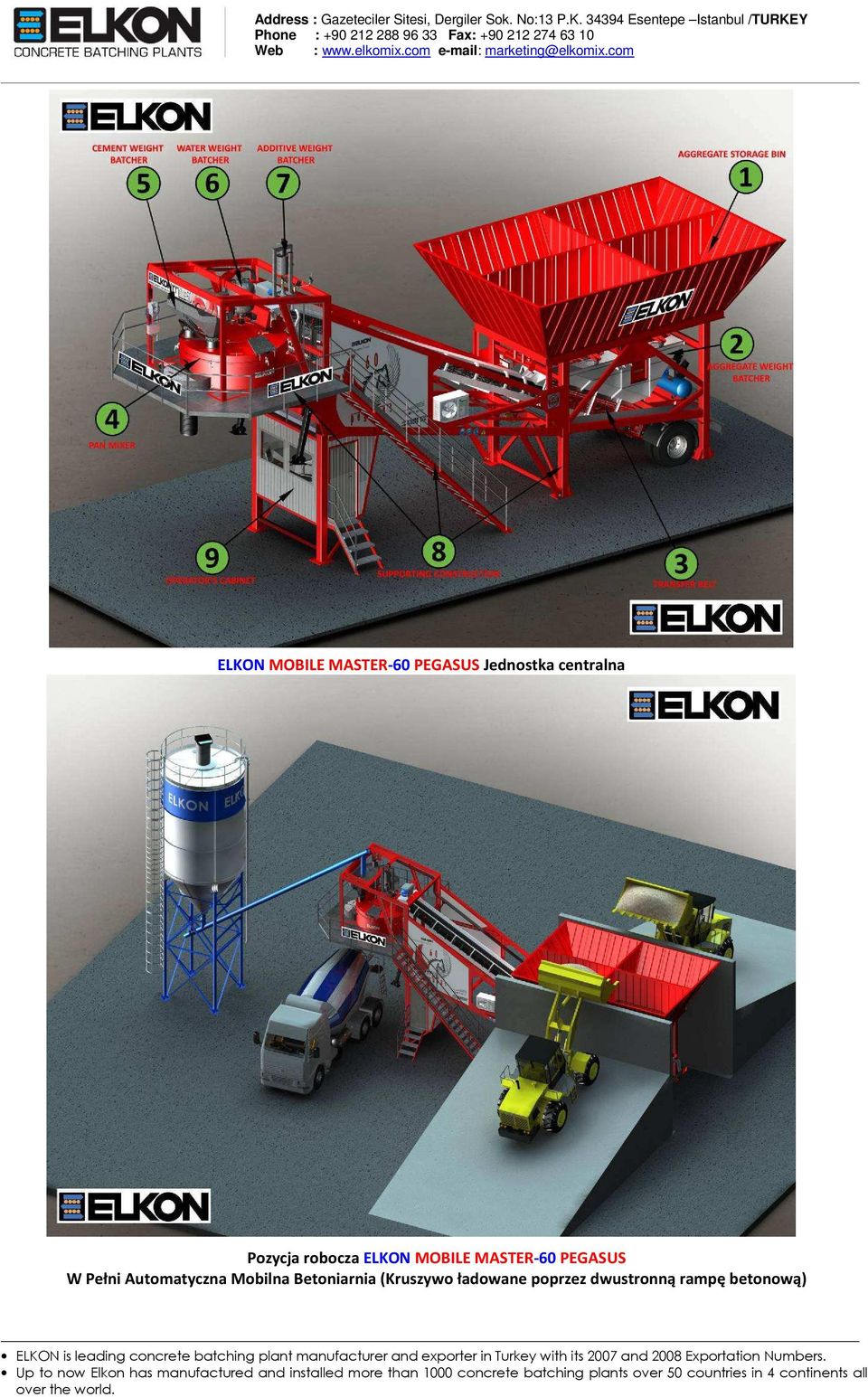

2 ELKON MOBILE MASTER-60 PEGASUS Jednostka centralna Pozycja robocza ELKON MOBILE MASTER-60 PEGASUS W Pełni Automatyczna Mobilna Betoniarnia (Kruszywo ładowane poprzez dwustronną rampę betonową)

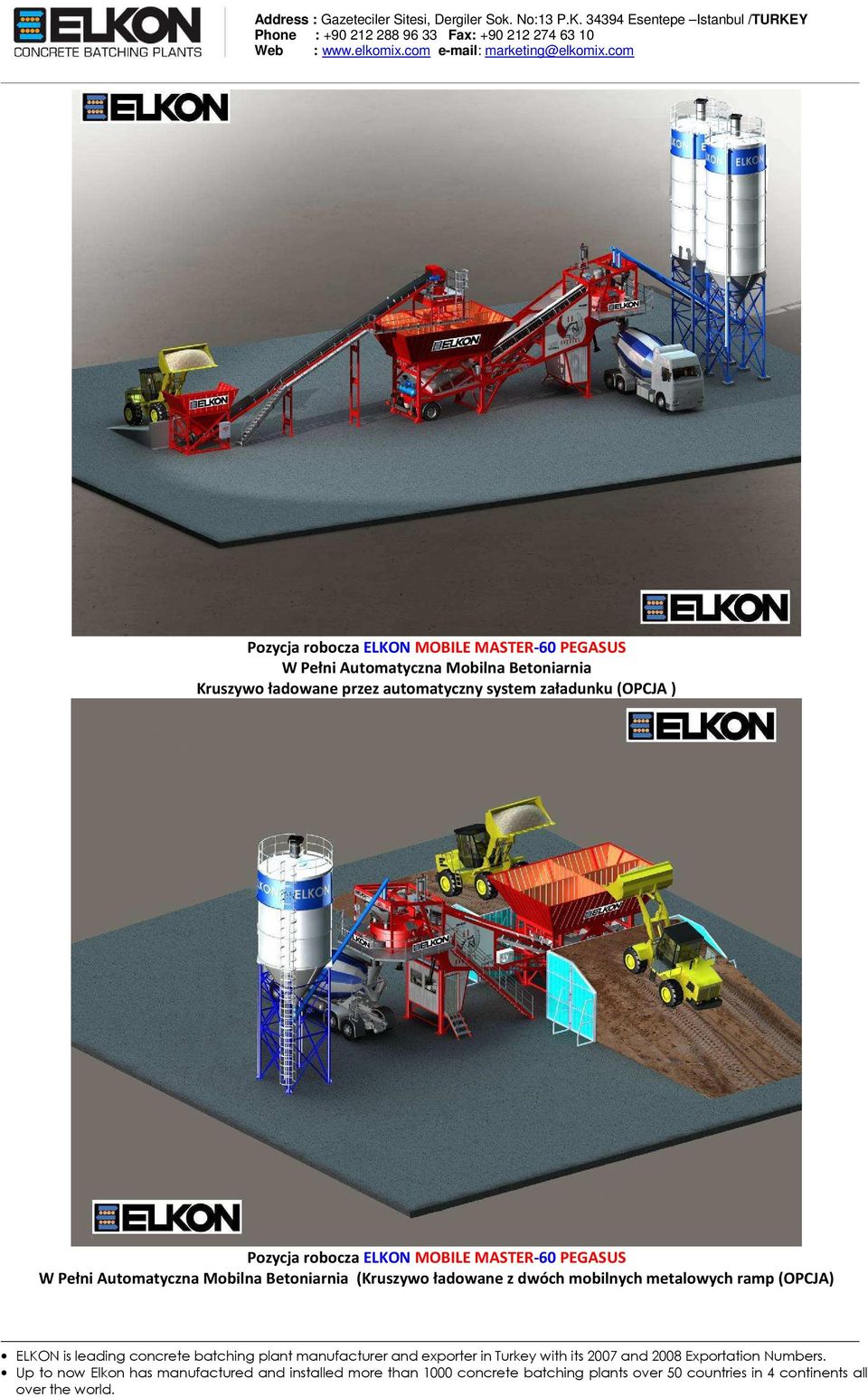

3 Pozycja robocza ELKON MOBILE MASTER-60 PEGASUS W Pełni Automatyczna Mobilna Betoniarnia Kruszywo ładowane przez automatyczny system załadunku (OPCJA ) Pozycja robocza ELKON MOBILE MASTER-60 PEGASUS W Pełni Automatyczna Mobilna Betoniarnia (Kruszywo ładowane z dwóch mobilnych metalowych ramp (OPCJA)

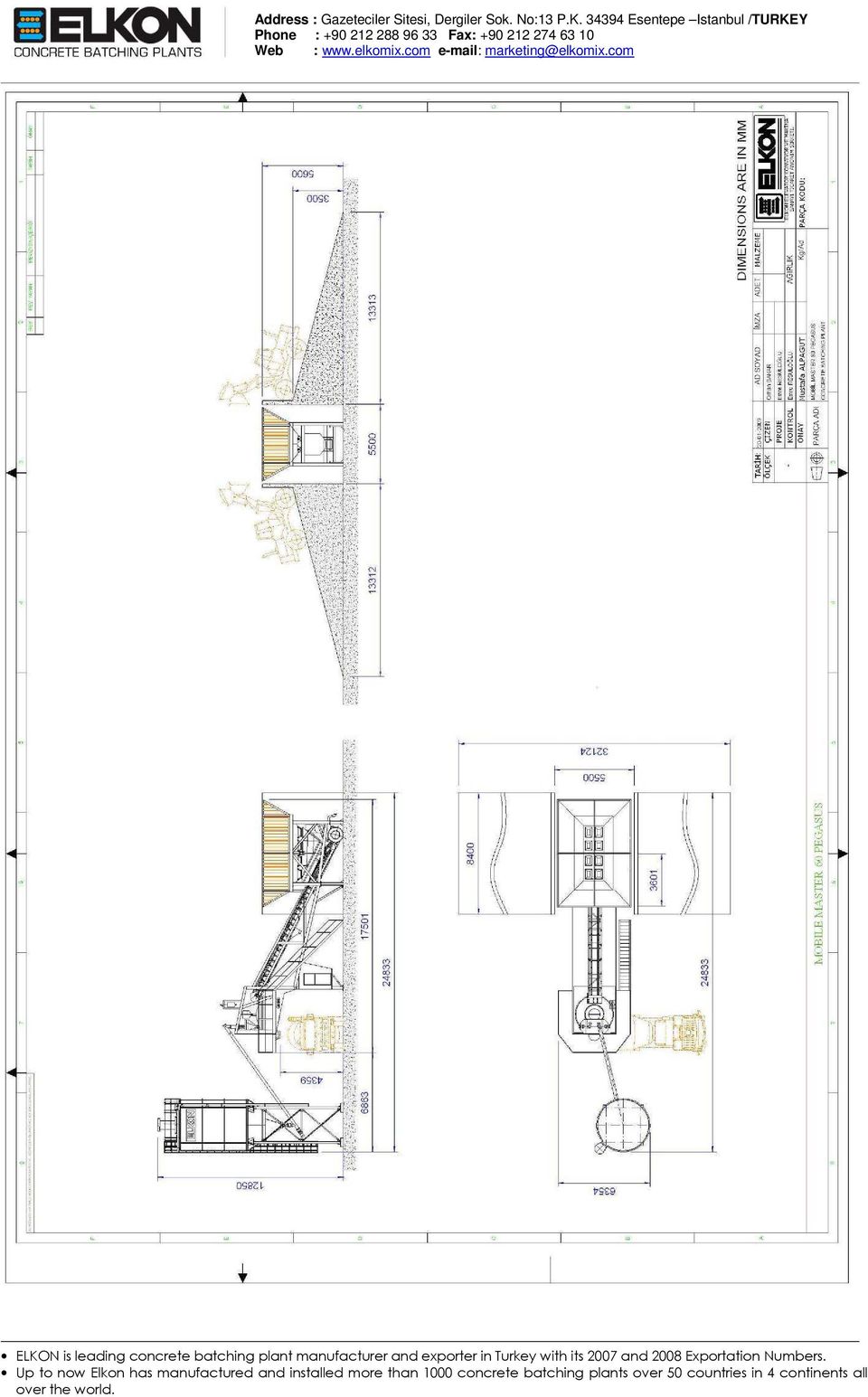

4

5

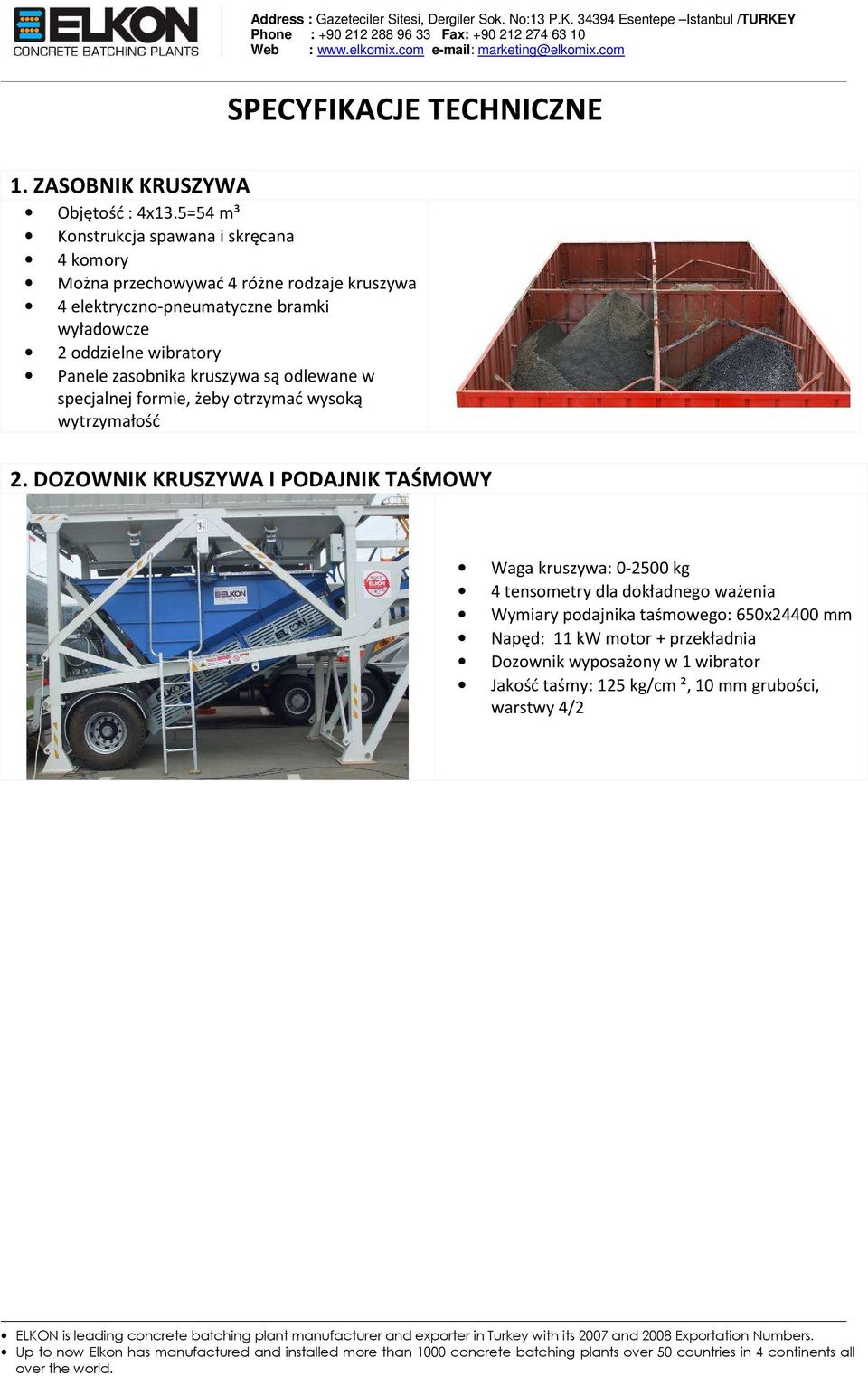

6 SPECYFIKACJE TECHNICZNE 1. ZASOBNIK KRUSZYWA Objętość : 4x13.5=54 m³ Konstrukcja spawana i skręcana 4 komory Można przechowywać 4 różne rodzaje kruszywa 4 elektryczno-pneumatyczne bramki wyładowcze 2 oddzielne wibratory Panele zasobnika kruszywa są odlewane w specjalnej formie, żeby otrzymać wysoką wytrzymałość 2. DOZOWNIK KRUSZYWA I PODAJNIK TAŚMOWY Waga kruszywa: kg 4 tensometry dla dokładnego ważenia Wymiary podajnika taśmowego: 650x24400 mm Napęd: 11 kw motor + przekładnia Dozownik wyposażony w 1 wibrator Jakość taśmy: 125 kg/cm ², 10 mm grubości, warstwy 4/2

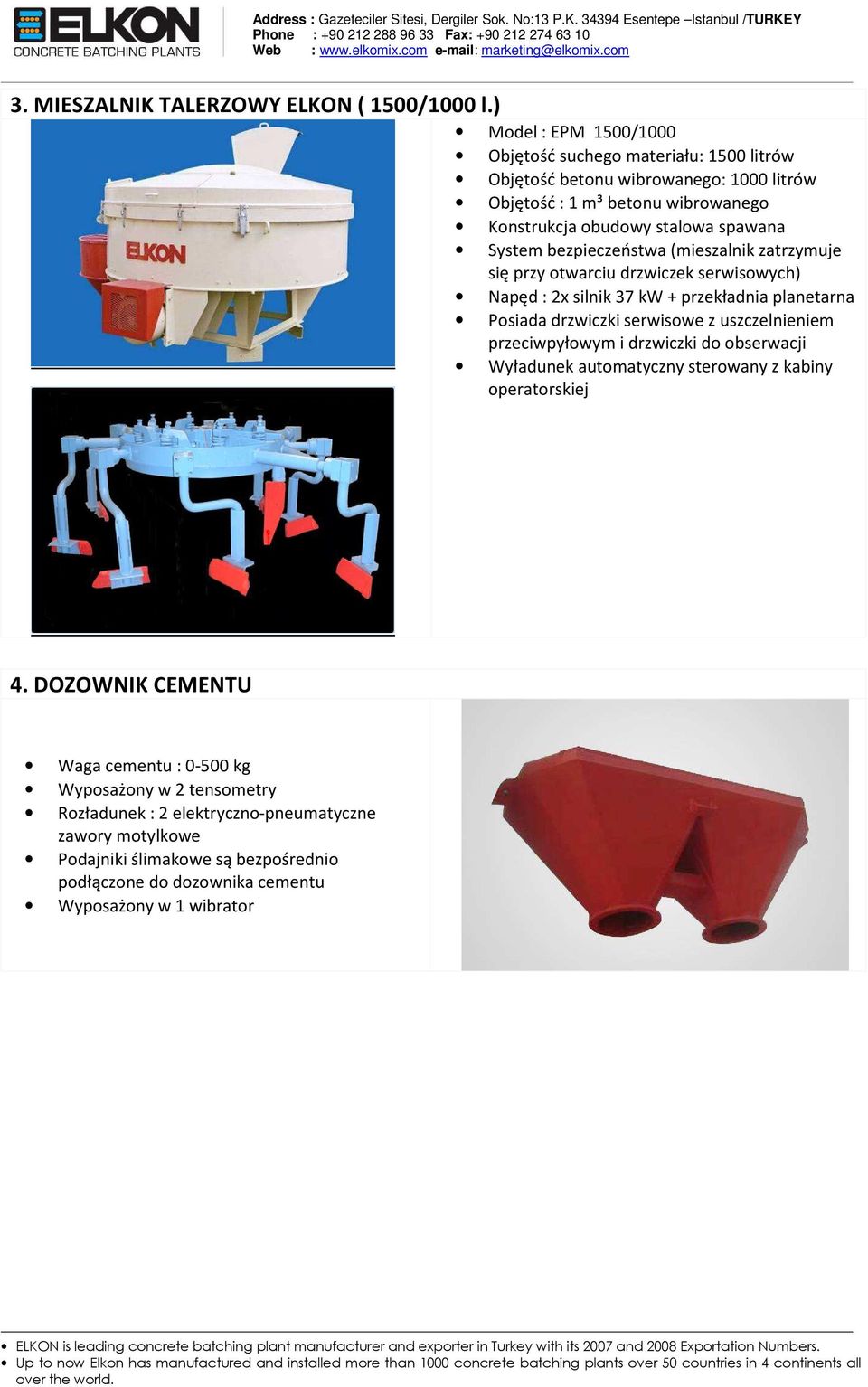

7 3. MIESZALNIK TALERZOWY ELKON ( 1500/1000 l.) Model : EPM 1500/1000 Objętość suchego materiału: 1500 litrów Objętość betonu wibrowanego: 1000 litrów Objętość : 1 m³ betonu wibrowanego Konstrukcja obudowy stalowa spawana System bezpieczeństwa (mieszalnik zatrzymuje się przy otwarciu drzwiczek serwisowych) Napęd : 2x silnik 37 kw + przekładnia planetarna Posiada drzwiczki serwisowe z uszczelnieniem przeciwpyłowym i drzwiczki do obserwacji Wyładunek automatyczny sterowany z kabiny operatorskiej 4. DOZOWNIK CEMENTU Waga cementu : kg Wyposażony w 2 tensometry Rozładunek : 2 elektryczno-pneumatyczne zawory motylkowe Podajniki ślimakowe są bezpośrednio podłączone do dozownika cementu Wyposażony w 1 wibrator

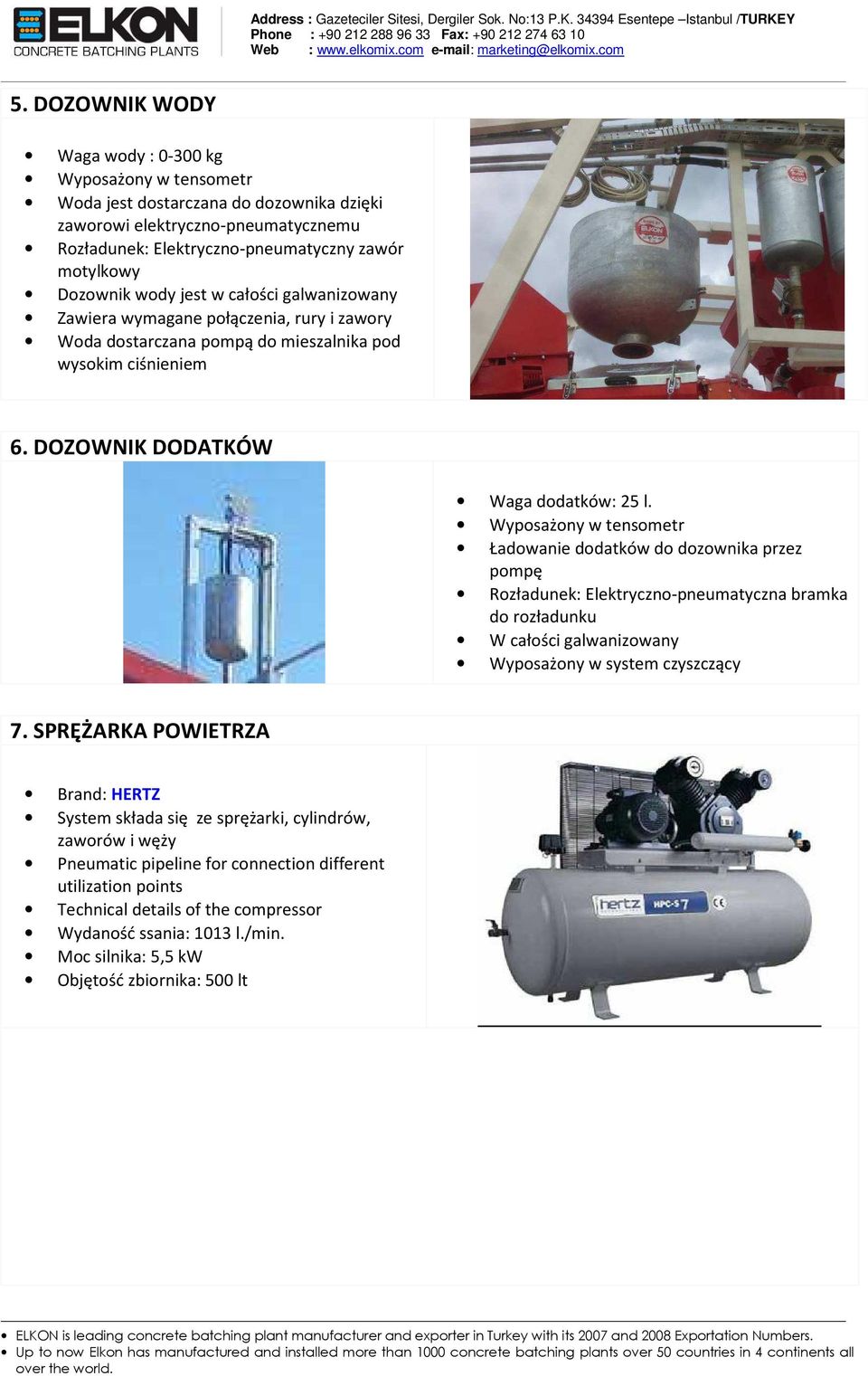

8 5. DOZOWNIK WODY Waga wody : kg Wyposażony w tensometr Woda jest dostarczana do dozownika dzięki zaworowi elektryczno-pneumatycznemu Rozładunek: Elektryczno-pneumatyczny zawór motylkowy Dozownik wody jest w całości galwanizowany Zawiera wymagane połączenia, rury i zawory Woda dostarczana pompą do mieszalnika pod wysokim ciśnieniem 6. DOZOWNIK DODATKÓW Waga dodatków: 25 l. Wyposażony w tensometr Ładowanie dodatków do dozownika przez pompę Rozładunek: Elektryczno-pneumatyczna bramka do rozładunku W całości galwanizowany Wyposażony w system czyszczący 7. SPRĘŻARKA POWIETRZA Brand: HERTZ System składa się ze sprężarki, cylindrów, zaworów i węży Pneumatic pipeline for connection different utilization points Technical details of the compressor Wydaność ssania: 1013 l./min. Moc silnika: 5,5 kw Objętość zbiornika: 500 lt

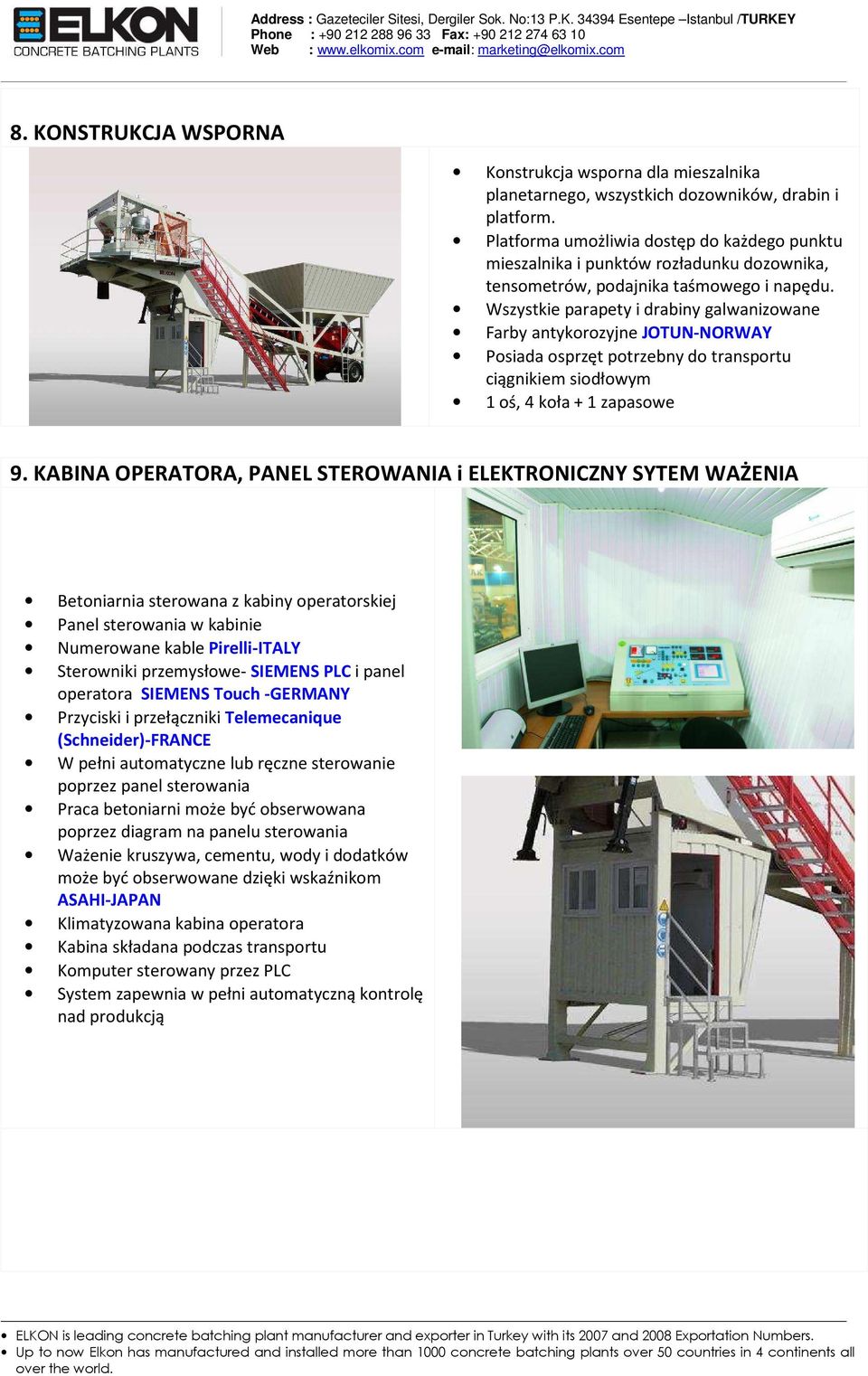

9 8. KONSTRUKCJA WSPORNA Konstrukcja wsporna dla mieszalnika planetarnego, wszystkich dozowników, drabin i platform. Platforma umożliwia dostęp do każdego punktu mieszalnika i punktów rozładunku dozownika, tensometrów, podajnika taśmowego i napędu. Wszystkie parapety i drabiny galwanizowane Farby antykorozyjne JOTUN-NORWAY Posiada osprzęt potrzebny do transportu ciągnikiem siodłowym 1 oś, 4 koła + 1 zapasowe 9. KABINA OPERATORA, PANEL STEROWANIA i ELEKTRONICZNY SYTEM WAŻENIA Betoniarnia sterowana z kabiny operatorskiej Panel sterowania w kabinie Numerowane kable Pirelli-ITALY Sterowniki przemysłowe- SIEMENS PLC i panel operatora SIEMENS Touch -GERMANY Przyciski i przełączniki Telemecanique (Schneider)-FRANCE W pełni automatyczne lub ręczne sterowanie poprzez panel sterowania Praca betoniarni może być obserwowana poprzez diagram na panelu sterowania Ważenie kruszywa, cementu, wody i dodatków może być obserwowane dzięki wskaźnikom ASAHI-JAPAN Klimatyzowana kabina operatora Kabina składana podczas transportu Komputer sterowany przez PLC System zapewnia w pełni automatyczną kontrolę nad produkcją

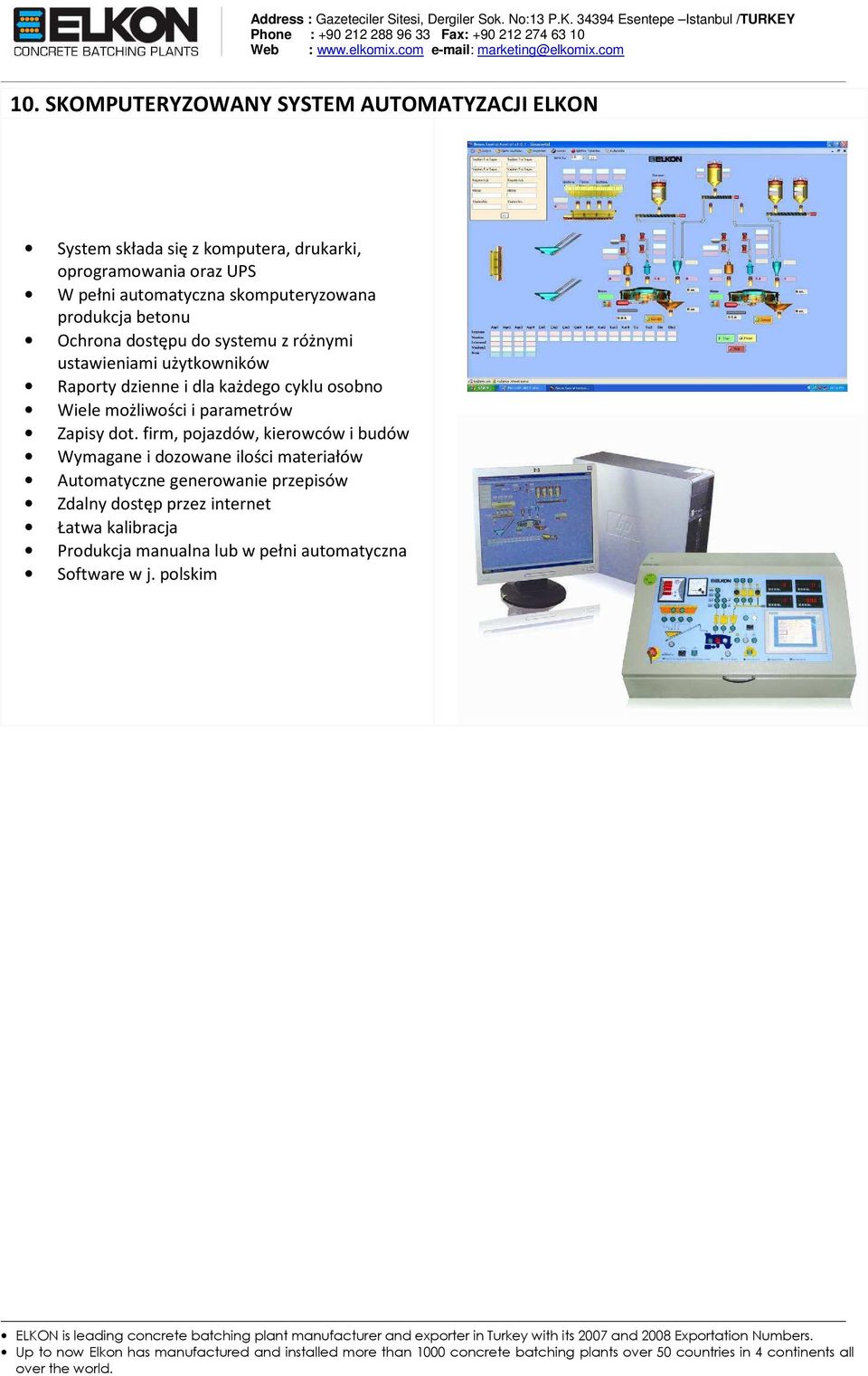

10 10. SKOMPUTERYZOWANY SYSTEM AUTOMATYZACJI ELKON System składa się z komputera, drukarki, oprogramowania oraz UPS W pełni automatyczna skomputeryzowana produkcja betonu Ochrona dostępu do systemu z różnymi ustawieniami użytkowników Raporty dzienne i dla każdego cyklu osobno Wiele możliwości i parametrów Zapisy dot. firm, pojazdów, kierowców i budów Wymagane i dozowane ilości materiałów Automatyczne generowanie przepisów Zdalny dostęp przez internet Łatwa kalibracja Produkcja manualna lub w pełni automatyczna Software w j. polskim
