Sterowanie oświetleniem Zegary sterujące i automaty zmierzchowe

Transkrypt

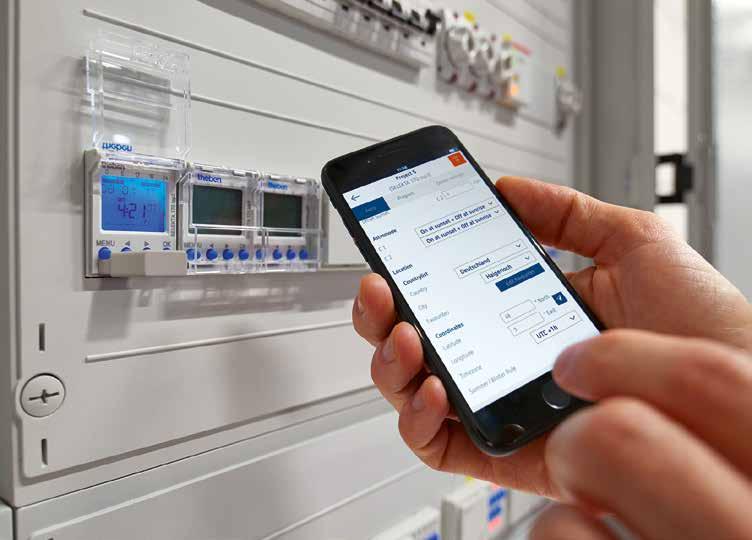

1 Sterowanie oświetleniem Zegary sterujące i automaty zmierzchowe

2 2

3 ED technologia oszczędzania energii ze świetlaną przyszłością W ostatnich latach gwałtownie wzrosła sprzedaż oświetlenia ED. Dzięki poprawie w znacznym stopniu sprawności i współczynnika oddawania barw, nie ma praktycznie obszarów w technice oświetleniowej, w których ta technologia nie znajdowałaby zastosowania. ampy ED mogą być wykorzystywane jako alternatywa dla co raz mniej popularnych świetlówek. Jako podświetlane paski i powierzchnie, diody ED mogą być przymocowane praktycznie do każdej powierzchni, co stwarza zupełnie nowe możliwości aranżacji oświetlenia. Dostępne są już źródła ED stosowane w urządzeniach o wysokich wymaganiach, takich jak reflektory sceniczne i studyjne. 3

4 Poradnik projektanta i instalatora Załączanie i sterowanie oświetlenia ED W codziennym użytkowaniu opraw ED możemy doświadczyć przykrych niespodzianek przy załączaniu lub ściemnianiu. Dzieje się tak dlatego, że do tej pory nie powstał standard dla źródeł ED i w związku z czym mogą występować trudności z załączaniem i ściemnianiem niektórych opraw. Istnieją ogólne wytyczne dla źródeł ED, począwszy od wersji gniazd, a skończywszy na poziomie natężenia oświetlenia i poborze energii, jednakże inne parametry nie zostały ustandaryzowane. ampa ED jest wyposażona w skomplikowaną elektronikę, a każdy producent montuje własne układy zasilające. Producenci aparatury sterującej i ściemniającej oświetlenie nie mają wytycznych na temat tego jakie układy powinny sterować lampami ED oraz jak będzie się zachowywało te oświetlenie. Standardy dotyczące tych kwestii są dopiero tworzone. Jeżeli w specyfikacji źródeł światła nie określono impulsów łączeniowych, należy przyjąć, że dany produkt nie został zbadany pod tym kątem. ie wiadomo jaki prąd łączeniowy zakładał producent? ależy również zachować daleko idącą ostrożność przy sumowaniu prądów. Efekt załączania kilku ED-ów o małej mocy znamionowej może być dużo gorszy, niż jedna żarówka ED o takiej samej mocy. Aby móc określić charakter wyładowań dla aparatury sterującej i ściemniającej, firma Theben przeprowadziła pomiary dla wszystkich standardowych typów oświetlenia ED. Podczas tych testów urządzenia sterujące oświetleniem przeszły co najmniej 40 tys. cykli łączeniowych i to pozwala nam na wyciąganie wiarygodnych wniosków na temat prądów łączeniowych. ED zabójca styków W zwykłej żarówce prąd łączeniowy jest około dziesięciokrotnie większy od prądu znamionowego. W przypadku żarówek energooszczędnych oraz ED, impuls prądu łączeniowego o czasie rzędu kilku µs może osiągnąć amplitudę ponad tysiąc razy wyższą od wartości prądu znamionowego. Pomiary w laboratoriach Thebena, które są autoryzowane przez VDE, wykazały, że w najbardziej niekorzystnym przypadku prąd łączeniowy pobierany przez lampę ED o mocy 1.8W miał wartość 19A i był 1706-krotnie wyższy niż prąd znamionowy! Przyczyną jest pojemnościowy charakter układu i gwałtowny proces ładowania odbywający się w pierwszej chwili po załączeniu. Tak duże wartości prądów łączeniowych powodują wypalanie styków urządzeń załączających skracając znacząco ich żywotność. ależy również mieć na uwadze, że tak duże udary prądowe po za destrukcyjnym wpływem na styki generują zakłócenia elektromagnetyczne mogące zaburzyć pracę innych czułych urządzeń elektronicznych w pobliżu. Jak sobie z tym radzić? Dwa styki dla wszystkich łączeń. Wolframowy styk załączający Duże prądy wymagają specjalnych styków. Obok styku roboczego wykonanego z AgSnO 2, w urządzeniach firmy Theben stosowany jest specjalny wstępny styk wolframowy. Styk wykonany z wolframu charakteryzuje się dużą impedancją oraz wysoką wytrzymałością. Jako pierwszy załącza się styk wstępny, ograniczając prąd łączeniowy a po ułamku sekundy załącza się styk roboczy o niskiej impedancji, który nie jest już narażony na impulsy prądowe. Theben stosuje podwójne styki przekaźnika w niektórych cyfrowych zegarach sterujących a także w wybranych czujnikach ruchu i obecności. Łączenie w punkcie zero Urządzenia załączające, które są zaprojektowane do obciążeń pojemnościowych, generalnie radzą sobie lepiej z prądami łączeniowymi. Theben opracował w tym celu pewne szczególnie skuteczne rozwiązanie, zwane łączeniem w punkcie zerowym. Polega ono na załączaniu styków w momencie, gdy wartość napięcia sinusoidy jest zbliżona do zera. Dzięki temu impuls prądowy powstały po załączeniu jest minimalizowany, ponieważ ładowanie przebiega przy niskiej wartości napięcia zasilającego. Rozwiązanie to pozwala na ochronę i wydłużenie żywotności styków. Praktycznie wszystkie urządzenia z serii top2 i top3 oraz wybrane czujniki ruchu i obecności posiadają to rozwiązanie. 4

5 ED-y z możliwością ściemniania właściwy wybór ma znaczenie ie każdą lampę typu ED można ściemnić. awet jeżeli ma taką możliwość, to charakterystyka ściemniania może się znacząco różnić dla różnych producentów. Oświetlenie ED często miga i nie można go ściemniać płynnie i liniowo, jak stateczników elektronicznych. Oświetlenie ED wykazuje duże różnice przy sterowaniu za pomocą obcinania i nacinania fazy. Z tego powodu niektórzy producenci dopuszczają stosowanie tylko jednej z tych metod. Oprócz przystosowanych do ściemniania lamp typu ED do uzyskania płynnej, bezstopniowej regulacji także ściemniacz powinien być przystosowany do współpracy z oświetleniem tego typu. Theben opracował i stosuje w swych urządzeniach dwa rozwiązania: - Predefiniowane ustawienia dla różnych typów opraw ED, - W ściemniaczach do systemu KX charakterystyka może być definiowana z poziomu ETS-a. Wybierz odpowiednią opcję Urządzenia Theben kompatybilne z oświetleniem ED, takie jak uniwersalny ściemniacz DI- MAX 534 plus, posiadają dodatkową opcję ustawień dla optymalnego dostosowania się do właściwej technologii. Minimalna wartość natężenia oświetlenia ED-ów przy minimalnej mocy może być ustawiona za pomocą potencjometru. Mamy również możliwość wyboru rodzaju sterowania ściemnianiem (nacinanie lub obcinanie fazy). Powyższe funkcje pozwalają na płynne sterowanie praktycznie każdą ściemnialną lampą ED renomowanych producentów. OFF O Problem z ciągłym świeceniem Kolejny problem, z którym możemy się spotkać jest delikatne żarzenie się lamp ED o mocach rzędu 1-2W w stanie wyłączenia. Za ten stan są odpowiedzialne prądy szczątkowe płynące przez kondensatory tłumiące zakłócenia, zamontowane w ściemniaczach lub innych urządzeniach sterujących. Mimo, że wartość tych prądów jest bardzo mała są one w stanie pobudzić lampy ED do delikatnego świecenia. W rezultacie oświetlenie nie zostaje całkowicie wyłączone. Podobny efekt może wystąpić również w przypadku długich linii zasilających. Czasami zjawisko delikatnej poświaty jest w pełni akceptowalne lub na nawet pożądane, jeżeli zaś traktujemy je w kategoriach problemu, to rozwiązaniem może być np. zbocznikowanie wyjścia poprzez odbiornik o charakterze rezystancyjnym umożliwiającym rozładowanie prądów szczątkowych. Konkretną wartość należy dobrać eksperymentalnie. Theben we wszystkich swoich urządzeniach dedykowanych dla oświetlenia typu ED stosuje nowatorskie rozwiązania takie jak: załączanie w zerze sinusoidy lub wstępny styk wolframowy niezależnie czy jest to automat schodowy, zmierzchowy, zegar sterujący, czujnik ruchu lub obecności bądź aktor sterujący systemu KX. 5

6 Zegary sterujące Program Ilość kanałów Ilość miejsc w pamięci Zewnętrzne wejścia Interfejs PC Karta pamięci w zestawie Typ podłączenia Typ Str. Szyna DI, 2 moduły Tygodniowy Zaciski bezśrubowe DuoFix TR 610 top2/ Zaciski bezśrubowe DuoFix TR 612 top2/ Zaciski bezśrubowe DuoFix TR 611 top3 RC Zaciski bezśrubowe DuoFix TR 622 top Zaciski bezśrubowe DuoFix SEEKTA 170 top Zaciski bezśrubowe DuoFix SEEKTA 174 top Zaciski bezśrubowe DuoFix SEEKTA 171 top3 RC Zaciski bezśrubowe DuoFix SEEKTA 172 top3 12 Szyna DI, 3 moduły Roczny astronomiczny Zaciski bezśrubowe DuoFix TR 641 top Zaciski bezśrubowe DuoFix TR 641 top2 RC Zaciski bezśrubowe DuoFix TR 642 top Zaciski bezśrubowe DuoFix TR 642 top2 RC 14 Szyna DI, 4 moduły Roczny astronomiczny Zaciski bezśrubowe DuoFix TR 644 top Zaciski bezśrubowe DuoFix TR 644 top2 RC 14 Szyna DI, 1 moduł Tygodniowy Zaciski bezśrubowe DuoFix TR 608 top2 S Zaciski bezśrubowe DuoFix TR 609 top2 S 16 Astronomiczny tygodniowy Zaciski bezśrubowe DuoFix SEEKTA 175 top2 16 Montaż na płycie czołowej/ ściana Tygodniowy Zaciski śrubowe TR 635 top Zaciski śrubowe TR 636 top2 18 Montaż bez gniazda wtykowego Tygodniowy Zaciski śrubowe TR top2 19 Do wbudowania, instalacja na ścianie Roletowy Zaciski śrubowe therolla S Zaciski śrubowe therolla P Moduły rozszerzające Moduł rozszerzający Zaciski bezśrubowe DuoFix EM A top2 21 Moduł rozszerzający 4 Zaciski bezśrubowe DuoFix EM 4 top2 21 6

7 Zegary sterujące Program Styk Ilość kanałów Rezerwa chodu ajkrótszy czas łączenia Programowalny co Typ podłączenia Typ Str. Szyna DI, 1 moduł Program dobowy 1 Zwierny - 15 min 15 min Zaciski bezśrubowe SY 160 a 22 1 Zwierny 3 dni 15 min 15 min Zaciski bezśrubowe SU 180 a 22 Tygodniowy 1 Zwierny 3 dni 2 h 2 h Zaciski bezśrubowe MEM 190 a 22 Szyna DI, 3 moduły Program dobowy 2 Przełączalny 3 dni 30 min 15 min Zaciski śrubowe SU 188 g 23 Dobowy/Tygodniowy z półdniową funkcją wył 1 Przełączalny 3 dni 45 min, 12 h 15 min, 12 h Zaciski śrubowe SU 188 hw 23 Program 60 minutowy 1 Przełączalny 37,5 s 37,5 s Zaciski bezśrubowe DuoFix SY 151 h 24 Program dobowy 1 Przełączalny 15 min 15 min Zaciski bezśrubowe DuoFix SY 161 d 24 Program dobowy 1 Przełączalny 200 h 15 min 15 min Zaciski bezśrubowe DuoFix SU 181 d 24 Tygodniowy 1 Przełączalny 200 h 2 h 2 h Zaciski bezśrubowe DuoFix SU 191 w 24 Montaż na płycie czołowej/ ściana Program dobowy 1 Przełączalny - 15 min - SY 169 s 26 Program dobowy 1 Przełączalny 3 dni 3 dni 15 min - SU 189 s 26 Program dobowy 1 Przełączalny 3 dni 5 min, 30 min Program dobowy 1 Przełączalny 3 dni 5 min, 30 min Program dobowy 2 Przełączalny 3 dni 3 dni 5 min, 30 min Zaciski śrubowe SY 269 h 27 Zaciski śrubowe SU 289 h 27 Zaciski śrubowe SU 289 g 27 Program 60 minutowy 1 Przełączalny 1,25 min 18,5 s Zaciski śrubowe TM 179 h 28 Dobowy/Tygodniowy z półdniową funkcją wył. Instalacja na ścianie/3 punkty montażowe 1 Przełączalny 3 dni 30 min, 12 h 15 min, 12 h Zaciski śrubowe SU 189 hw 28 Program dobowy 2 Przełączalny 6 dni 20 min 5 min Zaciski śrubowe SU 285/2 T 29 Wtykowy Program dobowy 1 Zwierny - 15 min 15 min Wtykowy theben-timer Program dobowy 1 Zwierny - 15 min 15 min Wtykowy theben-timer 26 IP Tygodniowy 1 Zwierny - 2 h 2 h Wtykowy theben-timer Montaż na ścianie Dobowy i program rozmrażania 2 Przełączalny 2 min, 1 h 1 min, 1 h Zaciski śrubowe FRI 77 g 31 Montaż za pomocą szybkozłącza Dobowy i program rozmrażania 1 Przełączalny 2 min, 1 h 1 min, 1 h Zaciski śrubowe FRI 77 h-2 31 Dobowy i program rozmrażania 2 Przełączalny 2 min, 1 h 1 min, 1 h Zaciski śrubowe FRI 77 g

8 Cyfrowe zegary sterujące z programem tygodniowym, szyna DI, 2 moduły Sterowanie czasem i oświetleniemcyfrowe zegary sterujące z programem tygodniowymszyna DI, 2 moduły TR 610 top3 TR 612 top3 TR 610 top2 24 V TR 612 top2 24 V Opis Cechy wspólne --Cyfrowy zegar sterujący z programem tygodniowym --DuoFix zaciski bezśrubowe --Wskazówki tekstowe na wyświetlaczu --56 miejsc pamięci --Interfejs karty pamięci OBEISK top2/3 (programowanie PC) --10 lat rezerwy chodu (bateria litowa) --Łączenie w punkcie 0 sinusoidy zabezpieczające styk przekaźnika przed nadmiernym zużyciem (nie dotyczy urządzeń na 24V) --Stałe zał./ wył. --Zintegrowany licznik czasu pracy --Program wakacyjny --Podświetlany wyświetlacz (możliwość wyłączenia) --Kod PI - Automatyczna zmiana czasu lato/ zima Seria top 3 - Możliwość programowania przez aplikację Obelisk top 3 za pośrednictwem Bluetooth - Bezpieczny transfer programu Obelisk top 3 za pośrednictwem Bluetooth. Transmisja odbywa się tylko w momencie, kiedy Bluetooth Obelisk top 3 jest wetknięty do gniazda zegara. - W 100 % kompatybilny z serią top 2 TR 610 top2/3-1 kanał TR 612 top2/3-2 kanały Wybór produktu Program Funkcje programu Ilość kanałów apięcie pracy Typ r produktu Tygodniowy ZAŁ./ WYŁ V AC TR 610 top V UC TR 610 top2 24V V AC TR 612 top V UC TR 612 top2 24V

9 Cyfrowe zegary sterujące z programem tygodniowym, szyna DI, 2 moduły Dane techniczne TR 610 top3 TR 610 top2 24V TR 612 top3 TR 612 top2 24V apięcie pracy 230 V AC V UC 230 V AC V UC Częstotliwość Szerokość Typ instalacji Rezerwa chodu Maks. prąd łączenia przy 250 V AC, cos φ = Hz 2 moduły Szyna DI 10 lat 16 A Maks. prąd łączenia przy 250 V AC, cos φ = 0,6 10 A 2 A 10 A 2 A ampy żarowe/ halogenowe 2600 W 1400 W 2600 W 1400 W Żarówki energooszczędne 1100 W 30 W 1100 W 30 W ampy ED < 2 W 50 W 6 W 50 W 6 W ampy ED 2 8 W 600 W 20 W 600 W 20 W ampy ED > 8 W 600 W 25 W 600 W 25 W Minimalny prąd łączenia ajkrótszy czas łączenia Dokładność chodu przy 25 C Ok. 10 ma 1 min typowo ± 0,25 s/dzień (rezonator kwarcowy) Pobór mocy w trybie czuwania 0,4 W 0,3 W 0,4 W 0,3 W Stopień ochrony IP 20 Klasa ochrony II zgodnie z E Temperatura otoczenia 30 C +55 C Akcesoria PC zestaw OBEISK top2/3 Karta pamięci OBEISK top2 Bluetooth Obelisk top 3 Zestaw do montażu na ścianę 35 mm r art r art r art Opis str. 51 r art Przykład podłączenia TR 610 top3 TR 612 top3 TR 610 top2 TR 612 top2 9

10 Cyfrowe zegary sterujące z programem tygodniowym, szyna DI, 2 moduły Sterowanie czasem i oświetleniemcyfrowe zegary sterujące z programem tygodniowym TR 611 top3 TR 611 top3 RC TR 622 top3 Opis Cechy wspólne --Cyfrowy zegar sterujący z programem tygodniowym --DuoFix zaciski bezśrubowe --Wskazówki tekstowe na wyświetlaczu --84 miejsca w pamięci --Interfejs karty pamięci OBEISK top2 (programowanie PC) --Karta pamięci OBEISK w zestawie --10 lat rezerwy chodu (bateria litowa) --Łączenie w punkcie 0 sinusoidy zabezpieczające styk przekaźnika przed nadmiernym zużyciem (nie dotyczy urządzeń na 24V) --ZAŁ/ WYŁ wg zaprogramowanych czasów --Program impulsowy --Program cykliczny --Zewnętrzne wejście sterujące --Stałe zał./ wył. --Minutnik --Zintegrowany licznik czasu pracy --Program wakacyjny --2 programy przypadkowych łączeń --Podświetlany wyświetlacz (możliwość wyłączenia) --Kod PI - Automatyczna zmiana czasu lato/ zima TR 611 top3 --1 kanał - Zewnętrzne wejście sterujące TR 611 top3 RC --Opcja synchronizacji czasu za pomocą podłączonych zewnętrznych anten GPS lub DCF (wymagany dodatkowy zasilacz do anteny GPS, jeśli podłączono jedno urządzenie) --1 kanał - Zewnętrzne wejście sterujące TR 622 top3-2 kanały - 2 zewnętrzne wejścia sterujące Wybór produktu Program Funkcje programu Ilość kanałów Zewnętrzne wejścia Podstawa czasu apięcie pracy Typ r produktu Tygodniowy ZAŁ./ WYŁ., Impuls, Cykl 1 1 Rezonator kwarcowy V AC TR 611 top V UC TR 611 top2 24V Rezonator kwarcowy/ DCF77/GPS V AC TR 611 top3 RC V UC TR 611 top2 RC 24V Rezonator kwarcowy V AC TR 622 top V UC TR 622 top2 24V

11 Cyfrowe zegary sterujące z programem tygodniowym, szyna DI, 2 moduły Dane techniczne TR 611 top3 TR 611 top2 24V TR 611 top3 RC TR 611 top2 RC 24V TR 622 top3 TR 622 top2 24V apięcie pracy V AC V UC V AC V UC V AC V UC Częstotliwość Szerokość Typ instalacji Rezerwa chodu Maks. prąd łączenia przy 250 V AC, cos φ = Hz 2 moduły Szyna DI 10 lat 16 A Maks. prąd łączenia przy 250 V AC, cos φ = 0,6 10 A 2 A 10 A 2 A 10 A 2 A ampy żarowe/ halogenowe 2600 W 1400 W 2600 W 1400 W 2600 W 1400 W Żarówki energooszczędne 1100 W 30 W 1100 W 30 W 1100 W 30 W ampy ED < 2 W 50 W 6 W 50 W 6 W 50 W 6 W ampy ED 2 8 W 600 W 20 W 600 W 20 W 600 W 20 W ampy ED > 8 W 600 W 25 W 600 W 25 W 600 W 25 W Minimalny prąd łączenia Ok. 10 ma ajkrótszy czas łączenia 1 s Dokładność chodu przy 25 C typowo ± 0,25 s/dzień (rezonator kwarcowy) typowo ± 0,25 s/dzień (rezonator kwarcowy) lub DCF77/GPS typowo ± 0,25 s/dzień (rezonator kwarcowy) Pobór mocy w trybie czuwania 0,4 W 0,3 W 0,8 W 0,9 W 0,4 W 0,3 W Stopień ochrony IP 20 Klasa ochrony II zgodnie z E Temperatura otoczenia 30 C +55 C Akcesoria Zestaw do montażu na ścianę 35 mm Antena top2 RC-GPS r art r art Opis str. 51 Antena top2 RC-DCF Zasilacz top2 GPS r art Opis str. 51 r art Opis str. 51 PC zestaw OBEISK top2/3 r art Karta pamięci OBEISK top2 r art Zestaw do zabudowy frontowej r art Bluetooth Obelisk top3 r art Opis str. 51 Przykład podłączenia TR 611 top3 TR 611 top3 RC TR 622 top3 11

12 Cyfrowe zegary sterujące z programem astronomicznym, szyna DI, 2 moduły Sterowanie czasem i oświetleniemcyfrowe zegary sterujące z programem astronomicznym SEEKTA 170 top3 SEEKTA 171 top3 RC SEEKTA 172 top3 Opis Cechy wspólne --Zegar astronomiczny z programem tygodniowym --Funkcja łączenia astronomicznego (automatyczne obliczanie wschodów i zachodów słońca przez cały rok) --DuoFix zaciski bezśrubowe --Wskazówki tekstowe na wyświetlaczu --Interfejs karty pamięci OBEISK top2/3 (programowanie PC) --10 lat rezerwy chodu (bateria litowa) --Łączenie w punkcie 0 sinusoidy zabezpieczające styk przekaźnika przed nadmiernym zużyciem (nie dotyczy urządzeń na 24V) --Stałe zał./ wył. --Zintegrowany licznik czasu pracy --Program wakacyjny --Podświetlany wyświetlacz (możliwość wyłączenia) --Kod PI - Automatyczna zmiana czasu lato/ zima SEEKTA 170 top3 --1 kanał - 56 miejsc pamięci Seria top 3 - Możliwość programowania przez aplikację - Bezpieczny transfer programu z Obelisk top 3 za pośrednictwem Bluetooth. Transmisja odbywa się tylko w momencie, kiedy Bluetooth Obelisk top 3 jest wetknięty do gniazda zegara. - W 100 % kompatybilny z serią top 2 SEEKTA 174 top3 jak SEEKTA 170 top3 (bez zdjęcia): --2 kanały SEEKTA 171 top3 RC --Synchronizacja czasu przez podłączenie anten DCF lub GPS --1 kanał --Zewnętrzne wejście sterujące --84 miejsca w pamięci --3 specjalne programy roczne z funkcją daty na każdym kanale - Minutnik SEEKTA 172 top3-2 kanały - 84 miejsca w pamięci - Kanał 1 lub kanał 2 może być również używany jako kanał zegara sterującego - 2 zewnętrzne wejścia sterujące - 3 programy specjalne z funkcją rocznej daty na kanał - Minutnik Wybór produktu Program Ilość kanałów Zewnętrzne wejścia Podstawa czasu apięcie pracy Typ r produktu Astronomiczny, tygodniowy 1 Rezonator kwarcowy 230 V AC SEEKTA 170 top V UC SEEKTA 170 top2 24V Rezonator kwarcowy 230 V AC SEEKTA 174 top Rezonator kwarcowy/dcf77/gps 230 V AC SEEKTA 171 top3 RC V UC SEEKTA 171 top2 RC 24V Astronomiczny, tygodniowy, roczny 2 2 Rezonator kwarcowy 230 V AC SEEKTA 172 top V UC SEEKTA 172 top2 24V

13 Cyfrowe zegary sterujące z programem astronomicznym, szyna DI, 2 moduły Dane techniczne SEEKTA 170 top3 SEEKTA 174 top3 SEEKTA 170 top2 24V SEEKTA 172 top2 24V SEEKTA 171 top3 RC SEEKTA 171 top2 RC 24V SEEKTA 172 top3 apięcie pracy 230 V AC V UC 230 V AC V UC 230 V AC Częstotliwość Szerokość Typ instalacji Rezerwa chodu Maks. prąd łączenia przy 250 V AC, cos φ = Hz 2 moduły Szyna DI 10 lat 16 A Maks. prąd łączenia przy 250 V AC, cos φ = 0,6 10 A 2 A 10 A 2 A 10 A ampy żarowe/ halogenowe 2600 W 1400 W 2600 W 1400 W 2600 W Żarówki energooszczędne 1100 W 30 W 1100 W 30 W 1100 W ampy ED < 2 W 50 W 6 W 50 W 6 W 50 W ampy ED 2 8 W 600 W 20 W 600 W 20 W 600 W ampy ED > 8 W 600 W 25 W 600 W 25 W 600 W Minimalny prąd łączenia Ok. 10 ma ajkrótszy czas łączenia 1 min Dokładność chodu przy 25 C typowo ± 0,25 s/dzień (rezonator kwarcowy) typowo ± 0,25 s/dzień (rezonator kwarcowy) lub DCF77/ GPS typowo ± 0,25 s/ dzień (rezonator kwarcowy) Pobór mocy w trybie czuwania 0,4 W 0,2 W 0,8 W 0,4 W Stopień ochrony IP 20 Klasa ochrony II zgodnie z E Temperatura otoczenia 30 C +55 C Akcesoria Zestaw do montażu na ścianę 35 mm Antena top2 RC-GPS r art r art Opis str. 51 Zestaw do zabudowy frontowej r art Zasilacz top2 GPS r art Opis str. 51 PC zestaw OBEISK top2/3 r art Opis str.. 50 Karta pamięci OBEISK top2 r art Opis str.. 50 Antena top2 RC-DCF r art Opis str. 51 Bluetooth Obelisk top3 r art Opis str. 51 Przykład podłączenia SEEKTA 170 top2/3 SEEKTA 174 top3 SEEKTA 171 top2/3 SEEKTA 172 top2/3 13

14 Cyfrowe zegary z programem rocznym i astronomicznym, szyna DI, 3-4 moduły Sterowanie czasem i oświetleniemcyfrowe zegary sterujące z programem rocznym i astronomi- cznym TR 641 top2 TR 642 top2 RC TR 644 top2 Opis Cechy wspólne --Cyfrowy zegar sterujący z programem rocznym i astronomicznym --DuoFix zaciski bezśrubowe --Wskazówki tekstowe na wyświetlaczu miejsc w pamięci --Interfejs karty pamięci OBEISK top2 (programowanie PC) --8 lat rezerwy chodu (bateria litowa) --Łączenie w punkcie 0 sinusoidy zabezpieczające styk przekaźnika przed nadmiernym zużyciem (nie dotyczy urządzeń na 24V) --ZAŁ/ WYŁ wg zaprogramowanych czasów --Program impulsowy --Program cykliczny --Rozbudowane funkcje zegara rocznego --Przełącznik funkcji astronomicznych (automatyczne obliczanie wschodu i zachodu słońca przez cały rok) --Zewnętrzne wejście sterujące --Stałe zał./ wył. --Minutnik --Zintegrowany licznik czasu pracy --Program wakacyjny --2 programy losowe --Podświetlany wyświetlacz (możliwość wyłączenia) --Kod PI - Automatyczna zmiana czasu lato/ zima TR 641 top2-1 kanał - Zewnętrzne wejście sterujące TR 641 top2 RC (bez zdjęcia) --Synchronizacja czasu przez podłączenie anten DCF lub GPS (dodatkowo astronomiczny program do pozycjonowania anteny GPS) --1 kanał --Zewnętrzne wejście sterujące - Możliwość podłączenia modułu rozszerzającego - Karta pamięci OBEISK top2 w zestawie TR 642 top2 (bez zdjęcia) --2 kanały - 2 zewnętrzne wejścia sterujące TR 642 top2 RC - Synchronizacja czasu przez podłączenie anten DCF lub GPS (dodatkowo astronomiczny program do pozycjonowania anteny GPS) - 2 kanały - 2 zewnętrzne wejścia sterujące - Możliwość podłączenia modułu rozszerzającego - Karta pamięci OBEISK top2 w zestawie TR 644 top2-4 kanały - 4 zewnętrzne wejścia sterujące TR 644 top2 RC (bez zdjęcia) - Synchronizacja czasu przez podłączenie anten DCF lub GPS (dodatkowo astronomiczny program do pozycjonowania anteny GPS) - 4 kanały - 4 zewnętrzne wejścia sterujące - Możliwość podłączenia modułu rozszerzającego - Karta pamięci OBEISK top2 w zestawie Wybór produktu Program Ilość kanałów Zewnętrzne wejścia Podstawa czasu Karta pamięci Funkcje programu apięcie pracy Typ r produktu Roczny astronomiczny 1 1 Rezonator kwarcowy ZAŁ./ WYŁ., Impuls, Cykl V AC TR 641 top Rezonator kwarcowy/ DCF77/GPS ZAŁ./ WYŁ., Impuls, Cykl V AC TR 641 top2 RC V UC TR 641 top2 RC 24V Rezonator kwarcowy ZAŁ./ WYŁ., Impuls, Cykl V AC TR 642 top Rezonator kwarcowy/ DCF77/GPS ZAŁ./ WYŁ., Impuls, Cykl V AC TR 642 top2 RC V UC TR 642 top2 RC 24V Rezonator kwarcowy ZAŁ./ WYŁ., Impuls, Cykl V AC TR 644 top Rezonator kwarcowy/ DCF77/GPS ZAŁ./ WYŁ., Impuls, Cykl V AC TR 644 top2 RC

15 Cyfrowe zegary z programem rocznym i astronomicznym, szyna DI, 3-4 moduły Dane techniczne TR 641 top2 TR 642 top2 TR 641 top2 RC TR 642 top2 RC TR 644 top2 TR 644 top2 RC TR 641 top2 RC 24V TR 642 top2 RC 24V apięcie pracy V AC V UC Częstotliwość Hz Szerokość 3 moduły 4 moduły 3 moduły Typ instalacji Rezerwa chodu Szyna DI 8 lat Maks. prąd łączenia przy 250 V AC, cos φ = 1 16 A 16 A Maks. prąd łączenia przy 250 V AC, cos φ = 0,6 10 A 2 A ampy żarowe/ halogenowe 230 V 2600 W 2300 W 1400 W ampy żarowe/ halogenowe 120 V 1300 W 1150 W Żarówki energooszczędne 230 V 37 x 7 W, 30 x 11 W, 26 x 15 W, 26 x 20 W, 11 x 23 W 7 x 7 W, 6 x 11 W, 5 x 15 W, 5 x 20 W, 4 x 23 W Żarówki energooszczędne 120 V 18 x 7 W, 15 x 11 W, 13 x 15 W, 13 x 20 W, 11 x 23 W ampy ED < 2 W 50 W ampy ED 2 8 W 180 W ampy ED > 8 W 200 W Minimalny prąd łączenia Ok. 10 ma ajkrótszy czas łączenia 1 s Dokładność chodu przy 25 C ± 0.5 s/dzień (rezonator kwarcowy) ± 0,5 s/dzień (rezonator kwarcowy) lub DCF77/GPS ± 0.5 s/dzień (rezonator kwarcowy) ± 0,5 s/dzień (rezonator kwarcowy) lub DCF77/GPS Pobór mocy w trybie czuwania 0,6 W 0,6 W 1,2 W 1,2 W 0,5 W 1,3 W 1,5 W Stopień ochrony IP 20 Klasa ochrony II zgodnie z E Temperatura otoczenia 30 C +45 C Akcesoria Antena top2 RC-DCF Antena top2 RC-GPS dla TR 641 top2 RC, TR 642 top2 RC, TR 644 top2 RC r art Opis str. 51 r art Opis str. 51 Zestaw do montażu na ścianie Karta pamięci OBEISK top2 r art EM 4 top2 dla TR 641 top2 RC, TR 642 top2 RC, TR 644 top2 RC r art Opis str..21 EM A top2 dla TR 641 top2 RC, TR 642 top2 RC, TR 644 top2 RC r art Opis str.. 21 r art Zestaw do zabudowy frontowej r art PC zestaw OBEISK top2/3 r art Przykład podłączenia TR 641 top2 RC TR 642 top2 RC TR 644 top2 RC 15

16 Cyfrowe zegary sterujące, szyna DI, 1 moduł Sterowanie czasem i oświetleniemcyfrowe zegary sterująceszyna DI, 1 moduł TR 608 top2 S TR 609 top2 S SEEKTA 175 top2 Opis Cechy wspólne - 1 kanał - Zaciski bezśrubowe DuoFix --Wskazówki tekstowe na wyświetlaczu --Interfejs karty pamięci OBEISK top2 (programowanie PC) - 10 lat rezerwy chodu (bateria litowa) - Załączanie przedwstępne - styk wolframowy --Zintegrowany licznik czasu pracy - Program wakacyjny - Kod PI - Automatyczna zmiana czasu lato/ zima TR 608 top2 S - Zegar cyfrowy z programem tygodniowym - Ilość miejsc w pamięci: 56 --Stałe zał./ wył. TR 609 top2 S - Zegar cyfrowy z programem tygodniowym - Ilość miejsc w pamięci: 84 - Zewnętrze wejście sterujące - Program impulsowy - Program cykliczny - Minutnik - 2 programy losowe --Stałe zał./ wył. SEEKTA 175 top2 - Zegar astronomiczny z programem tygodniowym - Zewnętrze wejście sterujące - Ilość miejsc w pamięci: 56 --Stałe zał./ wył. Wybór produktu Program Ilość kanałów Ilość miejsc w pamięci Funkcje programu apięcie pracy Typ r produktu Tygodniowy 1 56 ZAŁ./ WYŁ V AC TR 608 top2 S ZAŁ./ WYŁ., Impuls, Cykl V AC TR 609 top2 S Astronomiczny, tygodniowy 1 56 ZAŁ./ WYŁ V AC SEEKTA 175 top

17 Cyfrowe zegary sterujące, szyna DI, 1 moduł Dane techniczne TR 608 top2 S TR 609 top2 S SEEKTA 175 top2 apięcie pracy Częstotliwość Szerokość Typ instalacji Rezerwa chodu V AC Hz 1 moduł Szyna DI 10 lat Styk Przełączalny Zwierny Maks. prąd łączenia przy 250 V AC, cos φ = 1 Maks. prąd łączenia przy 250 V AC, cos φ = 0,6 16 A 4 A ampy żarowe/ halogenowe 1000 W 2000 W Żarówki energooszczędne 30 W 300 W ampy ED < 2 W 6 W 55 W ampy ED > 2 W 60 W 600 W Minimalny prąd łączenia 10 ma ajkrótszy czas łączenia 1 min 1 s 1 min Dokładność chodu przy 25 C Pobór mocy w trybie czuwania typowo ± 0,25 s/dzień (rezonator kwarcowy) 0,4 W Stopień ochrony IP 20 Klasa ochrony II zgodnie z E Temperatura otoczenia 25 C +55 C Akcesoria Zestaw do montażu na ścianie 17,5 mm r art PC zestaw OBEISK top2/3 r art Karta pamięci OBEISK top2 r art Przykład podłączenia C1 3 Ext TR 608 top2 S TR 609 top2 S, SEEKTA 175 top2 17

18 Cyfrowe zegary sterujące, montaż na płycie czołowej/ścianie Sterowanie czasem i oświetleniemcyfrowe zegary sterującemontaż na płycie czołowej/ ścianie Opis TR 635 top2 TR 636 top2 Cechy wspólne - Cyfrowy zegar sterujący z programem tygodniowym - Menu tekstowe na wyświetlaczu - 84 miejsca w pamięci - Interfejs do karty pamięci OBEISK top2 (programowana z komputera PC) - 10 lat rezerwy chodu (bateria litowa) - Zał./wył. wg zaprogramowanych czasów - Program impulsowy - Program cykliczny - Ręczne zał./wył. - Stałe zał./wył. - Zegar odliczający - Zintegrowany licznik czasu pracy - Program wakacyjny - 2 programy losowe - Podświetlany wyświetlacz (możliwość wyłączenia) - Kod PI - Automatyczna zmiana czasu lato/zima TR 635 top2-1 kanał TR 636 top2-2 kanały Wybór produktu Program Ilość kanałów Ilość miejsc w pamięci Funkcje programu apięcie pracy Typ r produktu Tygodniowy 1 84 ZAŁ./ WYŁ., Impuls, Cykl V AC TR 635 top ZAŁ./ WYŁ., Impuls, Cykl V AC TR 636 top Dane techniczne TR 635 top2 TR 636 top2 Częstotliwość Hz Typ instalacji Montaż na płycie czołowej/ ściana Rezerwa chodu 10 lat Maks. prąd łączenia przy 250 V AC, cos φ = 1 16 A 6 A Maks. prąd łączenia przy 250 V AC, cos φ = 0,6 10 A 6 A ampy żarowe/ halogenowe 2300 W 1200 W Żarówki energooszczędne 90 W ampy ED < 2 W 20 W ampy ED 2 8 W 50 W ajkrótszy czas łączenia 1 s Dokładność chodu przy 25 C ± 0.5 s/dzień (rezonator kwarcowy) Pobór mocy w trybie czuwania 0,9 W 1,1 W Stopień ochrony IP 20 Temperatura otoczenia 30 C +55 C Akcesoria PC zestaw OBEISK top2/3 r art Karta pamięci OBEISK top2 r art Szybkozłącze 72 x 72 r art

19 Cyfrowe zegary sterujące, do montażu podtynkowego Sterowanie czasem i oświetleniemcyfrowe zegary sterującedo montażu podtynkowego TR top2 Opis TR top2-1 kanał - Cyfrowy zegar sterujący z programem tygodniowym - Do montażu podtynkowego lub na płycie czołowej - Menu tekstowe na wyświetlaczu - 56 miejsc w pamięci - Interfejs do karty pamięci OBEISK top2 (programowana z komputera PC) - 10 lat rezerwy chodu (bateria litowa) - Zał./wył. wg zaprogramowanych czasów - Ręczne zał./wył. - Stałe zał./wył. - Zintegrowany licznik czasu pracy - Program wakacyjny - Podświetlany wyświetlacz (możliwość wyłączenia) - Kod PI - Automatyczna zmiana czasu lato/zima Wybór produktu Program Ilość kanałów Ilość miejsc w pamięci Funkcje programu apięcie pracy Typ r produktu Tygodniowy 1 56 ZAŁ./ WYŁ V AC TR top Dane techniczne TR top2 apięcie pracy V AC Częstotliwość Hz Typ instalacji Montaż na płycie czołowej/ ściana Rezerwa chodu 10 lat Maks. prąd łączenia przy 250 V AC, cos φ = 1 6 A Maks. prąd łączenia przy 250 V AC, cos φ = 0,6 1 A ajkrótszy czas łączenia 1 min Dokładność chodu przy 25 C ± 0.5 s/dzień (rezonator kwarcowy) Pobór mocy w trybie czuwania 1 W Stopień ochrony IP 20 Klasa ochrony II zgodnie z E Temperatura otoczenia 10 C +55 C Akcesoria Wymiary PC zestaw OBEISK top2/3 r art Karta pamięci OBEISK top2 r art

20 Cyfrowe astronomiczne zegary sterujące, do sterowania roletami Sterowanie czasem i oświetleniemcyfrowe astronomiczne zegary sterującedo sterowania roletami Opis therolla S031 therolla P032 Cechy wspólne - Cyfrowy zegar sterujący dedykowany do napędów rolet i żaluzji - Zintegrowane przyciski do sterowania ręcznego (góra/dół/stop) - Przełącznik do ustawiania trybu pracy (manualny/automatyczny) - Programowalne 2 pozycje pośrednie - Czas blokowania rolet (zapobiega zbyt wczesnemu podnoszeniu/opuszczaniu rolet i żaluzji przez funkcję czasu astronomicznego) - Program wakacyjny (symulacja obecności) - Pozycja astronomiczna ustawiana za pomocą listy miast lub współrzędnych - Menu tekstowe na wyświetlaczu - Automatyczna zmiana czasu lato/zima - Wyjmowany panel sterujący - Wymienna bateria (typu CR 2032) therolla S031 - Program astronomicznego zachodu słońca podnoszenie rolet i żaluzji o zaprogramowanej godzinie i opuszczanie według astronomicznego czasu zachodu słońca - Program czasowy - podnoszenie/opuszczanie rolet i żaluzji o zaprogramowanej godzinie. - Dwa bloki programowalne (poniedziałekpiątek, sobota-niedziela) therolla P032 --Program astronomiczny podnoszenie/ opuszczanie rolet i żaluzji według astronomicznego czasu wschodu/zachodu słońca --Program czasowy - podnoszenie/opuszczanie rolet i żaluzji o zaprogramowanej godzinie --Dodatkowy drugi program specjalny --Czas podnoszenia/opuszczania programowany indywidualnie dla każdego dnia tygodnia --Możliwość podłączenia czujnika natężenia oświetlenia (funkcja ochrony przed słońcem/ przyciemniania) Wybór produktu Program Czujnik światła zewnętrznego podłączenia Funkcja komfortowa Typ r produktu Tygodniowy, program atronomiczny therolla S therolla P Dane techniczne therolla S031 apięcie pracy V AC Częstotliwość Hz Typ instalacji Instalacja na ścianie Maks. prąd łączenia przy 250 V AC, cos φ = 1 5 A Stopień ochrony IP 20 Klasa ochrony II Bateria 1 x CR 2032 Styk 2 x zwierny Temperatura otoczenia 0 C +55 C therolla P032 Akcesoria Wymiary 54 54, ,5 Czujnik światła therolla dla therolla P032 r art

21 Cyfrowe zegary sterujące, moduły rozszerzające, szyna DI, 3 moduły, 4 moduły Sterowanie czasem i oświetleniemcyfrowe zegary sterujące, moduły rozszerzająceszyna DI, 3 moduły, 4 moduły Opis EM A top2 EM 4 top2 EM A top2 --Moduł komunikacyjny Ethernet do zdalnego dostępu za pośrednictwem sieci A-DS do zegarów sterujacych TR 641 top2 RC, TR 642 top2 RC i TR 644 RC top2 --Zdalne programowanie za pomocą programu PC OBEISK top2 --Bezpośredni zdalny dostęp do zegara (np. odczytanie stanu wyjścia, przełączanie ręczne, sprawdzanie czasu) EM 4 top2 - Moduł rozszerzający do TR 641 top2 RC, TR 642 top2 RC i TR 644 top2 RC - Szerokość: 4 moduły - DuoFix zaciski bezśrubowe - 4 zewnętrzne wejścia sterujące - Stałe zał./ wył. - 4 diody ED do wyświetlania statusu przełączania --Łączenie w punkcie 0 sinusoidy zabezpieczające styk przekaźnika przed nadmiernym zużyciem Wybór produktu Typ r produktu EM A top EM 4 top Dane techniczne EM A top2 EM 4 top2 apięcie pracy 230 V AC V AC Częstotliwość Hz Szerokość 3 moduły 4 moduły Typ instalacji Szyna DI Maks. prąd łączenia przy 250 V AC, cos φ = 1 16 A Maks. prąd łączenia przy 250 V AC, cos φ = 0,6 10 A ampy żarowe/ halogenowe 230 V 2300 W ampy żarowe/ halogenowe 120 V 1150 W Min. prąd łączenia Ok. 10 ma Pobór mocy w trybie czuwania 3,2 W 1,5 W Stopień ochrony IP 20 Temperatura otoczenia 30 C +50 C 30 C +55 C Akcesoria Zestaw do zabudowy frontowej r art Zestaw do montażu na ścianie 52,5 mm r art Zestaw do montażu na ścianie 70 mm r art Przykład podłączenia EM A top2 EM 4 top2 21

22 Sterowanie czasem i oświetleniem Analogowe zegary sterujące, szyna DI, 1 moduł Sterowanie czasem i oświetleniemanalogowe zegary sterująceszyna DI, 1 moduł SY 160 a SU 180 a MEM 190 a Opis Cechy wspólne - Analogowy zegar sterujący - 1 kanał - Zacisk śrubowy - Ręczny przełącznik z 3 pozycjami: stałe O/ AUTO / OFF stałe SY 160 a - Program dobowy - Bez rezerwy chodu - 96 segmentów łączeniowych - Synchronizacja z sieci - ajkrótszy czas łączenia: 15 minut SU 180 a - Program dobowy - Z rezerwą chodu (wymienny akumulator imh) - 96 segmentów łączeniowych - Rezonator kwarcowy - ajkrótszy czas łączenia: 15 minut MEM 190 a - Tygodniowy - Z rezerwą chodu (wymienny akumulator imh) - 84 segmentów łączeniowych - Rezonator kwarcowy - ajkrótszy czas łączenia: 2 h Wybór produktu Program Ilość kanałów Rezerwa chodu ajkrótszy czas łączenia Programowalny co: Styk apięcie pracy Typ r produktu Program dobowy 1 15 min 15 min Zwierny 230 V AC SY 160 a dni 15 min 15 min Zwierny V AC SU 180 a Tygodniowy 1 3 dni 2 h 2 h Zwierny V AC MEM 190 a Dane techniczne SY 160 a SU 180 a MEM 190 a Częstotliwość 50 Hz Hz Szerokość 1 moduł Typ instalacji Szyna DI Program dobowy tygodniowy Rezerwa chodu 3 dni Maks. prąd łączenia przy 250 V AC, cos φ = 1 16 A Maks. prąd łączenia przy 250 V AC, cos φ = 0,6 4 A ampy żarowe/ halogenowe 1000 W Dokładność chodu przy 25 C Synchronizacja z sieci ± 1 s/dzień (rezonator kwarcowy) Pobór mocy w trybie czuwania 0,9 W 0,5 W Stopień ochrony IP 20 Temperatura otoczenia 25 C +50 C 10 C +50 C Akcesoria Zestaw do montażu na ścianie 17,5 mm r art Zestaw do zabudowy frontowej r art

23 Analogowe zegary sterujące, szyna DI, 3 moduły Sterowanie czasem i oświetleniemanalogowe zegary sterująceszyna DI, 3 moduły SU 188 g SU 188 hw Opis Cechy wspólne - Analogowy zegar sterujący - Z rezerwą chodu (akumulator imh) - Podstawa czasu rezonator kwarcowy - Koniki - Zaciski śrubowe - Wskaźnik stanu łączenia - Wskaźnik przebiegu pracy SU 188 g - Program dobowy - 2 kanały - Precyzyjne ustawienie czasu co do minuty - ajkrótszy czas łączenia: 30 minut - 10 koników w komplecie SU 188 hw - Program dobowy i tygodniowy z funkcją półdniowego wyłączenia - 1 kanał (przy łączeniu szeregowym 2 styków) - Koniki i przekręcane segmenty - ajkrótszy czas łączenia: 45 minut (12 godz. na funkcję półdniowego wyłączenia) - 6 koników w komplecie Wybór produktu Program Ilość kanałów Rezerwa chodu ajkrótszy czas łączenia Programowalny co: Styk apięcie pracy Typ r produktu Program dobowy 2 3 dni 30 min 15 min Przełączalny 230 V AC SU 188 g Dobowy/Tygodniowy z półdniową funkcją wył. 1 3 dni 45 min, 12 h 15 min, 12 h Przełączalny 230 V AC SU 188 hw Dane techniczne SU 188 g SU 188 hw Częstotliwość Hz Szerokość 3 moduły Typ instalacji Szyna DI Program dobowy dobowy/tygodniowy z półdniową funkcją wył. Rezerwa chodu 3 dni Maks. prąd łączenia przy 250 V AC, cos φ = 1 10 A Maks. prąd łączenia przy 250 V AC, cos φ = 0,6 4 A Dokładność chodu przy 25 C ± 1 s/dzień (rezonator kwarcowy) Pobór mocy w trybie czuwania 0,5 W Stopień ochrony IP 20 Temperatura otoczenia 20 C +55 C Akcesoria Zestaw do zabudowy frontowej r art Obudowa 52,5 mm r art

24 Analogowe zegary sterujące, szyna DI, 3 moduły, segmenty łączeniowe Sterowanie czasem i oświetleniemanalogowe zegary sterująceszyna DI, 3 moduły, segmenty łączeniowe SY 151 h SU 181 d SU 191 w Opis Cechy wspólne - Analogowe zegary sterujące - 1 kanał - DuoFix zaciski bezśrubowe - Zewnętrzne wejście sterujące - Ręczny przełącznik z 3 pozycjami: stałe O/ AUTO / OFF stałe - Wskaźnik stanu łączenia SY 151 h - Program 60 minutowy - Bez rezerwy chodu - 96 segmentów łączeniowych - Synchronizacja z sieci - ajkrótszy czas łączenia: 37,5 s SY 161 d (bez zdjęcia) - Program dobowy - Bez rezerwy chodu - 96 segmentów łączeniowych - Synchronizacja z sieci - ajkrótszy czas łączenia: 15 minut - Tarcza zegarowa do wskazywania czasu z rozpoznaniem ustawienia 12/24 godz. - Prosta korekcja czasu lato/ zima SU 181 d - Program dobowy - Z rezerwą chodu (akumulator imh) - Rezonator kwarcowy - 96 segmentów łączeniowych - Synchronizacja z sieci - ajkrótszy czas łączenia: 15 minut - Tarcza zegarowa do wskazywania czasu z rozpoznaniem ustawienia 12/24 godz. - Prosta korekcja czasu lato/ zima SU 191 w - Program tygodniowy - Z rezerwą chodu (akumulator imh) - 84 segmentów łączeniowych - Rezonator kwarcowy - ajkrótszy czas łączenia: 2 godz. - Tarcza zegarowa do wskazywania czasu z rozpoznaniem ustawienia 12/24 godz - Prosta korekcja czasu lato/ zima SU 181 d 12/24 V UC (bez zdjęcia) --Program dobowy --96 segmentów łączeniowych --Zaciski śrubowe Wybór produktu Program Ilość kanałów Rezerwa chodu ajkrótszy czas łączenia Programowalny co: Styk apięcie pracy Typ r produktu Program 60 minutowy 1 37,5 s 37,5 s Przełączalny 230 V AC SY 151 h Program dobowy 1 15 min 15 min Przełączalny 230 V AC SY 161 d h 15 min 15 min Przełączalny V AC SU 181 d V UC SU 181 d 24V Tygodniowy h 2 h 2 h Przełączalny V AC SU 191 w

25 Analogowe zegary sterujące, szyna DI, 3 moduły, segmenty łączeniowe Dane techniczne SY 151 h SY 161 d SU 181 d SU 191 w SU 181 d 24V apięcie pracy 230 V AC V AC V UC Częstotliwość 50 Hz Hz Szerokość Typ instalacji 3 moduły Szyna DI Program 60 minutowy dobowy tygodniowy dobowy Rezerwa chodu 200 h, ok. 100 h przy 110 V 200 h Maks. prąd łączenia przy 250 V AC, cos φ = 1 10 A 16 A Maks. prąd łączenia przy 250 V AC, cos φ = 0,6 Obciążenie lampy żarowe/ halogenowe ampy ED < 2W ampy ED > 2W 4 A 1100 W 20 W 180 W ajkrótszy czas łączenia 37,5 s 15 min 2 h 15 min Dokładność chodu przy 25 C Synchronizacja z sieci ± 1 s/dzień (rezonator kwarcowy) Pobór mocy w trybie czuwania 0,9 W 0,5 W 0,5 W Stopień ochrony IP 20 Klasa ochrony II zgodnie z E Temperatura otoczenia 20 C +55 C Akcesoria Zestaw do montażu na ścianie 52,5 mm r art Zestaw do zabudowy frontowej r art Przykład podłączenia C SY 151 h, SY 161 d, SU 181 d, SU 191 w SU 181 d 24 V 25

26 Analogowe zegary sterujące, montaż na płycie czołowej/ściana, segmenty łączeniowe Sterowanie czasem i oświetleniemanalogowe zegary sterującemontaż na płycie czołowej/ ściana, segmenty łączeniowe Opis Cechy wspólne - Analogowy zegar sterujący z programem dobowym - 1 kanał - 96 segmentów łączeniowych - ajkrótszy czas łączenia: 15 minut - Tarcza zegarowa do wskazywania czasu - Stały przełącznik zał./ wył. - Wskaźnik stanu łączenia - Prosta korekcja czasu lato/ zima SY 169 s - Bez rezerwy chodu - Synchronizacja z sieci SY 169 s SU 189 s SU 189 s - Z rezerwą chodu (akumulator imh) - Rezonator kwarcowy Wybór produktu Program Ilość kanałów Rezerwa chodu Programowalny co: Styk apięcie pracy Typ r produktu Program dobowy 1 15 min Przełączalny 230 V AC SY 169 s dni 15 min Przełączalny 230 V AC SU 189 s V AC SU 189 s 110V Dane techniczne SY 169 s SU 189 s SU 189 s 110V apięcie pracy 230 V AC 110 V AC Częstotliwość 50 Hz Hz Typ instalacji Program Montaż na płycie czołowej/ ściana Program dobowy Rezerwa chodu 3 dni, pełna rezerwa chodu ok. 3 dni po podłączeniu do napięcie zasilania Maks. prąd łączenia przy 250 V AC, cos φ = 1 Maks. prąd łączenia przy 250 V AC, cos φ = 0,6 10 A 2 A Dokładność chodu przy 25 C Synchronizacja z sieci ± 1 s/dzień (rezonator kwarcowy) Pobór mocy w trybie czuwania 0,9 W 0,5 W Stopień ochrony IP 20 Temperatura otoczenia 10 C +55 C Akcesoria Wymiary SY 169 s, SU 189 s Szybkozłącze 72 x 72 r art

27 Analogowe zegary sterujące, montaż na płycie czołowej/ściana Sterowanie czasem i oświetleniemanalogowe zegary sterującemontaż na płycie czołowej/ ściana Opis SY 269 h SU 289 g Cechy wspólne - Analogowy zegar sterujący z programem dobowym lub tygodniowym (zmiana przez przekręcanie tarczy łączeniowej) - Koniki - ajkrótszy czas łączenia: 20 minut lub 2 godz. - Tarcza zegarowa do wskazywania czasu - Wskaźnik stanu łączenia SY 269 h - 1 kanał - Bez rezerwy chodu - Synchronizacja z sieci - Stałe zał./ wył. - Prosta korekcja czasu lato/ zima - 32 koniki w komplecie SU 289 h (bez zdjęcia) - 1 kanał - Z rezerwą chodu (akumulator imh) - Rezonator kwarcowy - Stałe zał./ wył. - Prosta korekcja czasu lato/ zima - 32 koniki w komplecie SU 289 g - 2 kanały - Z rezerwą chodu (akumulator imh) - Rezonator kwarcowy - 49 koników w komplecie Wybór produktu Program Ilość kanałów Rezerwa chodu ajkrótszy czas łączenia Programowalny co: Styk apięcie pracy Typ r produktu Program dobowy 1 20 min, 2 h 5 min, 30 min Przełączalny 230 V AC SY 269 h Dane techniczne 3 dni 20 min, 2 h 5 min, 30 min Przełączalny 230 V AC SU 289 h dni 20 min, 2 h 5 min, 30 min Przełączalny 230 V AC SU 289 g SY 269 h SU 289 h SU 289 g Częstotliwość 50 Hz Hz Typ instalacji Program Montaż na płycie czołowej/ ściana dobowy / tygodniowy Rezerwa chodu 3 dni, pełna rezerwa chodu ok. 3 dni po podłączeniu do napięcie zasilania Maks. prąd łączenia przy 250 V AC, cos φ = 1 Maks. prąd łączenia przy 250 V AC, cos φ = 0,6 Dokładność chodu przy 25 C Synchronizacja z sieci ± 1 s/dzień (rezonator kwarcowy) Pobór mocy w trybie czuwania 0,9 W 0,5 W Stopień ochrony IP 20 Temperatura otoczenia 10 C +55 C 10 A 2 A Akcesoria Wymiary SY 269 h, SU 289 g/h Szybkozłącze 72 x 72 r art

28 Analogowe zegary sterujące, montaż na płycie czołowej/ścianie Sterowanie czasem i oświetleniemanalogowe zegary sterującemontaż na płycie czołowej/ ściana Opis TM 179 h SU 189 hw Cechy wspólne - Analogowy zegar sterujący - Wskaźnik stanu łączenia - 6 koników w komplecie TM 179 h - Z programem 60 minutowym - 1 kanał - Bez rezerwy chodu - Synchronizacja z sieci - Koniki - ajkrótszy czas łączenia: 75 s. SU 189 hw - Dobowy/tygodniowy z półdniową funkcja wył. - 1 kanał - Rezerwa chodu (akumulator imh) - Rezonator kwarcowy - Koniki i przekręcane segmenty - ajkrótszy czas łączenia: 30 minut (12 godz. lub funkcja półdniowego wyłączenia) Wybór produktu Program Ilość kanałów Rezerwa chodu ajkrótszy czas łączenia Programowalny co: Styk apięcie pracy Typ r produktu Program 60 minutowy 1 1,25 min 18,5 s Przełączalny 230 V AC TM 179 h Dobowy/ Tygodniowy z półdniową funkcją wył. 1 3 dni 30 min, 12 h 15 min, 12 h Przełączalny 230 V AC SU 189 hw Dane techniczne TM 179 h SU 189 hw Częstotliwość 50 Hz Hz Typ instalacji Montaż na płycie czołowej/ ściana Program 60 minutowy dobowy/ tygodniowy z półdniową funkcją wył. Rezerwa chodu 3 dni, pełna rezerwa chodu ok. 3 dni po podłączeniu do napięcie pracy Maks. prąd łączenia przy 250 V AC, cos φ = 1 Maks. prąd łączenia przy 250 V AC, cos φ = 0,6 10 A 2 A Dokładność chodu przy 25 C Synchronizacja z sieci ± 1 s/dzień (rezonator kwarcowy) Pobór mocy w trybie czuwania 0,9 W 0,5 W Stopień ochrony IP 20 Temperatura otoczenia 10 C +55 C Akcesoria Wymiary Szybkozłącze 72 x 72 r art TM 179 h, SU 189 hw 25 28

29 Analogowe zegary sterujące, montaż na ścianie/montaż w 3 punktach Sterowanie czasem i oświetleniemanalogowe zegary sterująceinstalacja na ścianie/montaż w 3 Opis punktach - Analogowy zegar sterujący z programem dobowym - 2 kanały - Z rezerwą chodu (wymienny akumulator imh) - Rezonator kwarcowy - Koniki - ajkrótszy czas łączenia: 20 minut - Tarcza zegarowa do wskazywania czasu - Wskaźnik stanu łączenia - Prosta korekcja czasu lato/ zima - Wskaźnik ED stanu baterii - 32 koniki w komplecie SU 285/2 T Wybór produktu Program Ilość kanałów Rezerwa chodu Program dobowy ajkrótszy czas łączenia Programowalny co: Styk apięcie pracy Typ r produktu 2 6 dni 20 min 5 min Przełączalny V AC SU 285/2 T Dane techniczne SU 285/2 T apięcie pracy V AC Częstotliwość Hz Typ instalacji Instalacja na ścianie/montaż w 3 punktach Program dobowy Rezerwa chodu 6 dni, pełna rezerwa chodu ok. 3 dni po podłączeniu do zasilania Maks. prąd łączenia przy 250 V AC, cos φ = 1 6 A Maks. prąd łączenia przy 250 V AC, cos φ = 0,6 2 A ajkrótszy czas łączenia 20 min Programowalny co 5 min Dokładność chodu przy 25 C ± 1 s/dzień (rezonator kwarcowy) Pobór mocy w trybie czuwania 0,6 W Stopień ochrony IP 54 Klasa ochrony II zgodnie z E Temperatura otoczenia 10 C +55 C Wymiary Przykład podłączenia ,5 6,5 SU 285/2 T SU 285/2 T 175 C1 C2 1a ,5 101,5 29

30 Analogowe zegary sterujące, wtykowe Sterowanie czasem i oświetleniemanalogowe zegary sterującewtykowy 5 lat gwarancji theben-timer 26 theben-timer 26 IP 44 theben-timer 27 Opis Cechy wspólne - Analogowy zegar sterujący wtykowy - 1 kanał - Bez rezerwy chodu - Synchronizacja z sieci - Francuski system wtykowy (z bolcem) - Inne typy gniazd np. Schuko na życzenie - Wskaźnik stanu łączenia theben-timer 26 - Program dobowy - 96 segmentów łączeniowych - ajkrótszy czas łączenia: 15 minut theben-timer 26 IP 44 Jak theben-timer 26, ale: - Wodoszczelność dla wilgotnych pomieszczeń i na zewnątrz - Przezroczysta pokrywa theben-timer 27 - Program tygodniowy - 84 segmentów łączeniowych - ajkrótszy czas łączenia: 2 godz. Wybór produktu Program ajkrótszy czas łączenia Programowalny co Styk apięcie pracy Typ r produktu Program dobowy 15 min 15 min Zwierny 230 V AC theben-timer V AC theben-timer 26 IP Tygodniowy 2 h 2 h Zwierny 230 V AC theben-timer Dane techniczne theben-timer 26 theben-timer 26 IP 44 theben-timer 27 apięcie pracy Częstotliwość Typ instalacji 230 V AC 50 Hz Wtykowy Program dobowy tygodniowy Maks. prąd łączenia przy 250 V AC, cos φ = 1 Maks. prąd łączenia przy 250 V AC, cos φ = 0,6 16 A 4 A ajkrótszy czas łączenia 15 min 2 h Programowalny co 15 min 2 h Dokładność chodu przy 25 C Pobór mocy w trybie czuwania Synchronizacja z sieci 0,8 W Stopień ochrony IP 20 IP 44 IP 20 Klasa ochrony II zgodnie z E Temperatura otoczenia 40 C +55 C 30

31 Analogowe zegary sterujące, montaż na ścianie, montaż za pomocą szybkozłącza Sterowanie czasem i oświetleniemanalogowe zegary sterującemontaż na ścianie, montaż za pomocą szybkozłącza Opis Cechy wspólne - Analogowy zegar sterujący do lad chłodniczych, dobowy z programem krótkiego czasu rozmrażania - Koniki - Synchronizacja z sieci - ajkrótszy czas łączenia: 2 minuty/ 1 h - 2 oddzielne tarcze łączeniowe FRI 77 g FRI 77 g-2 FRI 77 g - 2 kanały - Montaż na ścianie - 8 koników w komplecie - Opcjonalnie opóźnione załączanie wentylatora FRI 77 h-2 (bez zdjęcia) - 1 kanał - Montaż za pomocą szybkozłącza na szynie DI - 6 koników w komplecie FRI 77 g-2-2 kanały - Montaż za pomocą szybkozłącza na szynie DI - 8 koników w komplecie - Opcjonalnie opóźnione załączanie wentylatora Wybór produktu Styk Typ instalacji Ilość kanałów ajkrótszy czas łączenia Programowalny co: apięcie pracy Typ r produktu Przełączalny Montaż na ścianie 2 2 min, 1 h 1 min, 1 h 230 V AC FRI 77 g Montaż za pomocą szybkozłącza 1 FRI 77 h FRI 77 g Dane techniczne FRI 77 g FRI 77 h-2 FRI 77 g-2 Częstotliwość 50 Hz Typ instalacji Montaż na ścianie Montaż za pomocą szybkozłącza na szynie DI Program Maks. prąd łączenia przy 250 V AC, cos φ = 1 Maks. prąd łączenia przy 250 V AC, cos φ = 0,6 Dokładność chodu przy 25 C Pobór mocy w trybie czuwania Dobowy i program rozmrażania 16 A 2,5 A Synchronizacja z sieci 0,9 W Stopień ochrony IP 20 IP 00 Temperatura otoczenia 10 C +50 C Wymiary FRI 77 g FRI 77 h-2, FRI 77 g-2 31

32 Przekaźniki czasowe/liczniki czasu pracy/ściemniacze/łączniki czasowe schodowe Przekaźnik czasowy Opis Typ Str. Wielofunkcyjny przekaźnik TM 345 M 34 Przekaźnik czasowy z funkcją taktowania TM 345 B 34 Typ instalacji Wymiar Typ Str. iczniki czasu pracy, analogowe Zabudowa na panelu przednim 48 x 48 mm BZ x 48 mm BZ x 52 mm BZ Szyna DI 35 x 45 mm BZ iczniki czasu pracy, cyfrowe Zabudowa na panelu przednim 24 x 48 mm BZ Zabudowa na panelu przednim 48 x 48 mm BZ Szyna DI 35 x 45 mm BZ Typ montażu Ściemniacz uniwersalny dla obciążenia typu R, oraz C Wejście wielonapięciowe Wielofunkcyjność Programowanie przez aplikację Typ Str. Ściemniacze Szyna DI - - DIMAX 532 plus 40 Szyna DI - DIMAX 534 plus 40 Podtynkowy - - DIMAX 542 plus S 40 Podtynkowy DIMAX 544 plus 40 32

33 Łączniki zmierzchowe Ilość kanałów Analogowe, szyna DI Zakres nastawy Opóźnienie łączenia Odzielne łączenie dla zał. i wył. Zewnętrzne wejścia Sprzęgło PC Program Typ podłączenia Typ Str lx 20 s Zaciski śrubowe UA 108 plus lx 0 20 min Zaciski bezśrubowe DuoFix UA Cyfrowe bez zegara, szyna DI lx 0 59 min 1 Zaciski bezśrubowe DuoFix UA 111 top lx 0 59 min 2 Zaciski bezśrubowe DuoFix UA 112 top2 44 Cyfrowe z zegarem, szyna DI lx 0 59 min 1 Tygodniowy Zaciski bezśrubowe DuoFix UA 121 top2 RC lx 0 59 min 2 Tygodniowy Zaciski bezśrubowe DuoFix UA 122 top2 RC lx 0 59 min Tygodniowy Zaciski bezśrubowe DuoFix UA 120 top2 40 Analogowe, instalacja na ścianie lub na słupie lx 20/80 s Zaciski śrubowe UA 126 star E lx s Zaciski śrubowe UA 127 star lx s Zaciski śrubowe UA 128 star 48 Cyfrowe, instalacja na ścianie lub na słupie lx 0 10 min Program dobowy Zaciski śrubowe UA 129 star-time 48 33

34 Przekaźniki czasowe, elektroniczne TM 345 M TM 345 B Opis Cechy wspólne - Elektroniczne przekaźniki czasowe - Mogą być powszechnie stosowane do sterowania: automatycznymi procesami w maszynach oraz oświetleniem, wentylacją, ogrzewaniem itp. - Dokładne analogowe nastawienie czasu - Wejście wielonapięciowe dla wszystkich napięć zasilających oraz sterowniczych, nie są wymagane szyny mostkujące lub dodatkowe zaciski - Dioda ED wskazująca stan łączenia TM 345 M - Pokrętło wyboru z następującymi trybami prac: - opóźnienie w zadziałaniu (AV) bez styku sterowniczego - załączenie impulsowe (EW), bez styku sterowniczego - opóźnienie powrotu (RV), ze stykiem sterowniczym - nadajnik impulsów (IF), ze stykiem sterowniczym - opóźnienie zał./ wyłączania (VZ), ze stykiem sterowniczym - przerzutnik (TG) - nadajnik impulsu (WR) ze stykiem sterowniczym TM 345 B - Z funkcją taktowania - Czas trwania impulsu i pauzy może być ustawiony niezależnie od siebie Wybór produktu Wielofunkcyjny Typ r produktu TM 345 M TM 345 B

35 Przekaźniki czasowe, elektroniczne Dane techniczne TM 345 M TM 345 B apięcie pracy V AC/DC V AC/24 V DC Częstotliwość Szerokość Pobór mocy w trybie czuwania Styk Obudowa i materiał izolacyjny Maks. prąd łączenia przy 250 V AC, cos φ = 1 Wyjście łączeniowe Prąd znamionowy Żywotność elektryczna Hz 1 moduł 1 W Przełączalny Wysoka odporność na temperaturę, samogasnące tworzywo termoplastyczne 8 A Bezpotencjałowe 10 ma 20 A < 10 ms 10 5 cykli Zastępcze wartości nominalnego napięcia wejściowego < 10,2 V AC/DC (zgodnie E ) < 20,4 V AC/DC (zgodnie E ) Stopień ochrony IP 20 Klasa ochrony II Temperatura otoczenia 20 C +60 C Akcesoria Zestaw do montażu na ścianie 17,5 mm r art Przykład podłączenia S A1+ 15 B2 A1+ 15 B2 A A A A2- TM 345 M TM 345 M TM 345 B 35

36 iczniki czasu pracy, analogowe, do zabudowy frontowej i szynie DI Sterowanie czasem i oświetleniemiczniki czasu pracyanalogowe, do zabudowy frontowej i szynie DI BZ BZ BZ 145 Opis Cechy wspólne - icznik czasu pracy z silnikiem synchronicznym BZ Wersja na napięcie stałe z silnikiem krokowym - Wskaźnik stanu pracy - Urządzenie do zabudowy na płycie czołowej z mocowaniem zatrzaskowym lub zaciskiem sprężynowym dla ścian o grubości maks. 10 mm - Podłączenie na zacisk lub wtyczki płaskie 6,3 mm BZ Z gniazdem do zabudowy ściennej (konieczna osłona zacisków) - Gniazdo do szybkozłącza na szynę DI - Zaciski śrubowe - Ochrona przed dotykiem zgodnie z przepisami bezpieczeństwa BGV A3 - Kolor obudowy: antracyt - Wersja na napięcie stałe z silnikiem krokowym - Wskaźnik stanu pracy BZ Jak BZ BZ icznik czasu pracy - Do zabudowy w rozdzielnicach z szybkozłączem, do montażu na szynie DI - Pokrywa z możliwością plombowania - Zabudowa na panelu sterowniczym za pomocą zestawu nr Ochrona przed dotykiem zgodnie z przepisami bezpieczeństwa BGV A3 - ie gubiące się śruby zaciskowe Wybór produktu Zakres pomiaru Typ instalacji Przód Wykrojnik do zabudowy apięcie pracy Typ r produktu ,99 h bez zerowania Zabudowa na panelu przednim 48 x 48 mm 46 x 46 mm 230 V AC BZ V DC BZ V V AC BZ V V AC BZ V V AC BZ V DC BZ V x 52 mm 46 x 46 mm lub ø 50 mm 230 V AC BZ V DC BZ V V AC BZ V ,9 h bez zerowania Szyna DI 35 x 45 mm 35 x 45 mm (głębokość 60 mm) 230 V AC BZ V DC BZ V

37 iczniki czasu pracy, analogowe, do zabudowy frontowej i szynie DI Dane techniczne BZ BZ V BZ V BZ V BZ BZ V BZ BZ 145 BZ V apięcie pracy 230 V AC V DC V AC 24 V AC 230 V AC V DC 230 V AC 230 V AC V DC Częstotliwość 50 Hz 60 Hz 50 Hz 50 Hz Szerokość 2 moduły Typ instalacji Zabudowa na panelu przednim Szyna DI Zakres pomiaru ,99 h bez zerowania ,9 h bez zerowania Stopień ochrony IP 65 (ramka przednia) IP 20 Klasa ochrony II zgodnie z E Temperatura otoczenia 20 C +70 C 10 C +70 C Akcesoria Ramka 55 x 55 dla BZ dla BZ Ramka 72 x 72 dla BZ dla BZ Obudowa BZ dla BZ Zestaw do montażu na ścianę 35 mm r art Opis str. 51 r art Opis str. 51 r art Opis str. 51 dla BZ 145 r art Wymiary Ø 50 Ø BZ BZ Ø , ,6 BZ

38 iczniki czasu pracy, cyfrowe, do zabudowy frontowej i szynie DI Sterowanie czasem i oświetleniemiczniki czasu pracycyfrowe, do zabudowy frontowej i szynie DI BZ 146 BZ 147 BZ 148 Opis Cechy wspólne - Cyfrowy licznik czasu pracy - Pamięć EEPROM zapewnia niezawodne zliczanie czasu pracy, nawet podczas braku zasilania - Wyświetlacz CD o wysokim kontraście 7 - pozycyjny - Wskazanie pracy na wyświetlaczu BZ Montaż na panelu sterowniczym - Śruby zaciskowe - Mocowanie na zacisku sprężynowym do 5 mm grubości ścianki - Wersja ze sterowaniem kwarcowym BZ Wykrój do zabudowy 45 mm x 45 mm - Montaż na panelu sterowniczym - Śruby zaciskowe - Mocowanie na zacisku sprężynowym do 5 mm grubości ścianki - Wersja ze sterowaniem kwarcowym BZ Do zabudowy w rozdzielnicy z szybkozłączem dla szyny DI - Możliwość zabudowy natynkowej z dodatkową osłoną zacisków - iegubiące się śruby zaciskowe Wybór produktu Zakres pomiaru Typ instalacji Przód Wielkość wykroju do zabudowy apięcie pracy Typ r produktu ,99 h bez zerowania Zabudowa na panelu przednim 24 x 48 mm 22 x 45 mm V AC BZ x 48 mm 45 x 45 mm V AC BZ h bez zerowania Szyna DI 35 x 45 mm 35 x 45 mm (głębokość 60 mm) V AC/ V DC BZ

39 iczniki czasu pracy, cyfrowe, do zabudowy frontowej i szynie DI Dane techniczne BZ 146 BZ 147 BZ 148 apięcie pracy V AC V AC/ V DC Częstotliwość Hz Szerokość 2 moduły Typ instalacji Zabudowa na panelu przednim Szyna DI Zakres pomiaru ,99 h bez zerowania h bez zerowania Stopień ochrony IP 65 IP 20 Klasa ochrony II zgodnie z E Temperatura otoczenia 30 C +70 C 10 C +70 C Akcesoria Zestaw do montażu na ścianę 35 mm dla BZ 148 r art Wymiary 48 0, ,6 24 0,2 37, ,2 +0,3 3 37, ,2 +0,3 BZ 146 BZ 147 Przykład podłączenia BZ 146, BZ 147 BZ 148 (+) ( )

40 Ściemniacze, uniwersalne Sterowanie czasem i oświetleniemściemniaczeuniwersalne DIMAX 532 plus DIMAX 534 plus DIMAX 542 plus S DIMAX 544 plus Opis Cechy wspólne - Ściemniacz uniwersalny dla obciążeń R (rezystancyjne), (indukcyjne), C (pojemnościowe), z automatycznym rozpoznaniem rodzaju obciążenia - Tryby pracy ustawiane na przełączniku - Pamięć poziomu jasności, ustawionego w momencie załączenia - iski pobór mocy w trybie czuwania - Funkcja pamięci przy zaniku zasilania - Automatyczne wyłączenie przy przeciążeniu i przegrzaniu - Funkcja przyciemnionego oświetlenia po włączeniu - Miękkie załączanie i miękkie wyłączanie chroniące źródła światła - Wyjście ściemniacza może być dodatkowo wyposażone w rozszerzenie DMB 1 T KX wyjście ściemniacza o mocy 300 W/VA dla każdego modułu rozszerzenia DIMAX 532 plus - Montaż na szynie DI - Wejście wielonapięciowe, np. do domofonów DIMAX 534 plus jak DIMAX 532 plus oraz: - Ustawienia komfortowe z funkcją budzenia i drzemki (możliwość deaktywacji tej funkcji), np. do pokoju dziecięcego - Regulacja szybkości ściemniania (przy funkcjach automatycznego ściemniania) - Wygodna obsługa jedno i dwuprzyciskowa - Możliwość włączenia do 3 scen świetlnych (każda scena aktywowana przez osobne wejście) - Centralne Wył/Zał lub zmiana sceny świetlnej za pomocą jednego przycisku, dla maks. 10 urządzeń - Możliwość sterowania przez przycisk lub łącznik, np. do połączenia z czujnikami ruchu/obecności lub zegarami sterującymi DIMAX 542 plus S - Montaż w puszce - Ustawienia komfortowe z funkcją budzenia i drzemki (możliwość deaktywacji tej funkcji), np. do pokoju dziecięcego - 2 sceny świetlne DIMAX 544 plus jak DIMAX 542 plus - Możliwość ustawiania przez smartfona (FC) - Regulowana szybkość ściemniania Wybór produktu Rozpoznanie obciążenia Optymalny dla lamp energooszczędnych Sceny świetlne Wielofunkcyjny Typ r produktu DIMAX 532 plus DIMAX 534 plus DIMAX 542 plus S DIMAX 544 plus

41 Ściemniacze, uniwersalne Dane techniczne DIMAX 532 plus DIMAX 534 plus DIMAX 542 plus S DIMAX 544 plus apięcie pracy Częstotliwość 230 V AC 50 Hz Sposób montażu Szyna DI Podtynkowy, w puszcze Pobór mocy w trybie czuwania 0,2 W 0,15 W 0,25 W ampy żarowe/ halogenowe 400 W 250 W ampy ED Obcinanie fazy: 400 W Obcinanie fazy: 250 W Transformator elektroniczny (C) 300 W 250 W Transformator indukcyjny () 400 W 200 W 250 W Żarówki energooszczędne Obcinanie fazy: 400 W Obcinanie fazy: 200 W Temperatura otoczenia 30 C +50 C 25 C +45 C Klasa ochrony II Stopień ochrony IP 20 Akcesoria Zestaw do montażu na ścianie 17,5 mm dla DIMAX 532 plus i DIMAX 534 plus r art Zestaw do zabudowy frontowej dla DIMAX 532 plus i DIMAX 534 plus r art Moduł diodowy dla DIMAX 534 plus r art Opis str. 52 Przykład podłączenia A1 A2 AC/DC V + A1 A2 A1 A2 AC/DC V + A1 A2 B1 B1 S 1 S 2 S 3 S 1 S 2 S 3 DIMAX 532 plus DIMAX 532 plus DIMAX 534 plus DIMAX 534 plus DIMAX 542 plus, DIMAX 544 plus DIMAX 544 plus DIMAX 544 plus 41

42 Łączniki zmierzchowe, analogowe, szyna DI Sterowanie czasem i oświetleniemłączniki zmierzchoweanalogowe, szyna DI UA 108 plus UA 110 Opis Cechy wspólne - Analogowy łącznik zmierzchowy - W zestawie czujnik do wbudowania lub nabudowania - Wyświetlanie kanału i stanu przełączania - Płynna regulacja natężenia oświetlenia UA 108 plus - Stałe opóźnienie UA Możliwość regulacji opóźnienia zał. i wył - Zaciski bezśrubowe DuoFix - Rozszerzony zakres natężenia oświetlenia i regulacji opóźnienia - Możliwość nastawy pięciu poziomów natężenia oświetlenia dla prostych nastaw wartości lux - Łączenie w punkcie 0 zabezpieczające przekaźniki oraz źródła światła przed nadmiernym zużyciem (nie dotyczy urządzeń na 24V) - Opcja stałe zał. i wył. - Funkcja testu Wybór produktu Zakres nastawy Opóźnienie łączenia Typ podłączenia apięcie pracy Czujnik światła (w zestawie) Stopień ochrony Typ r produktu lx 20 s zał. Zaciski śrubowe V AC Montaż na ścianie IP 20, czujnik IP 55 UA 108 plus A s wył. Do wbudowania IP 20, czujnik IP 66 UA 108 plus E lx 0 20 min Zaciski bezśrubowe DuoFix V AC Montaż na ścianie IP 20, czujnik IP 55 UA 110 A Do wbudowania IP 20, czujnik IP 65 UA 110 E V UC Montaż na ścianie IP 20, czujnik IP 55 UA 110 A 24V Do wbudowania IP 20, czujnik IP 65 UA 110 E 24V

43 Łączniki zmierzchowe, analogowe, szyna DI Dane techniczne UA 108 plus UA 110 UA V apięcie pracy V AC V UC Częstotliwość Hz Pobór mocy w trybie czuwania 0,3 W 1,3 W 0,2 W Zakres nastawy jasności lx lx Opóźnienie załączania 20 s 0 20 min Opóźnienie wyłączania 80 s 0 20 min Styk Zwierny Przełączalny Wyjście łączeniowe Bezpotencjałowe Bezpotencjałowe, nie dla SEV Bezpotencjałowe Szerokość 1 moduł 2 moduły Maksymalny prąd łączenia 16 A (przy 250 V AC, cos φ = 1), 10 AX (obciążenie dla lamp fluorescencyjnych) 16 A (przy 250 V AC, cos φ = 1), 16 AX (obciążenie dla lamp fluorescencyjnych) Minimalny prąd łączenia <10 ma 16 A (przy 250 V AC, cos φ = 1), 2 AX (obciążenie dla lamp fluorescencyjnych) Obciążenie dla lamp żarowych 2600 W 3600 W 1400 W Obciążenie dla lamp fluorescencyjnych (konwencjonalnych) nie kompensowanych Obciążenie dla lamp fluorescencyjnych (VVG) kompensowanych równolegle 2300 VA 3600 VA 1400 VA 400 VA, 42 µf 1200 VA, 130 µf 58 W, 7 µf ampy ED < 2 W 30 W 50 W 6 W ampy ED 2 8 W 350 W 160 W 20 W ampy ED > 8 W 350 W 200 W 24 W Żarówki energooszczędne 90 W 270 W 45 W Obciążenie lamp fluorescencyjnych (statecznik elektroniczny) 300 W 1000 W 180 W Temperatura otoczenia 30 C +55 C Klasa ochrony II II, czujnik III Maks. długość kabla dla czujnika 25 m 100 m Akcesoria Zestaw do montażu na ścianie 17,5 mm dla UA 108 plus r art Zestaw do montażu na ścianę 35 mm dla UA 109, UA 110 r art Zestaw do zabudowy frontowej r art Analogowy czujnik śwatła do wbudowania r art Opis str. 52 Analogowy czujnik światła do nabudowania r art Opis str. 52 Czujnik światła do nabudowania r art Opis str. 52 Przykład podłączenia max. 25 m max. 100 m C UA 108 plus UA

44 Łączniki zmierzchowe, cyfrowe bez zegara, szyna DI Sterowanie czasem i oświetleniemłączniki zmierzchowecyfrowe bez zegara, szyna DI UA 111 top2 UA 112 top2 Opis Cechy wspólne - Cyfrowy łącznik zmierzchowy - Cyfrowa regulacja natężenia oświetlenia - Możliwość regulacji opóźnienia zał. i wył. - Zmianę natężenia oświetlenia i opóźnienie zadziałania można ustawić oddzielnie dla zał. i wył. - Wyświetlacz wskazujący aktualny stan łączenia, jak również wartość luksów - Zaciski DuoFix (sprężynowe) - Łączenie w punkcie 0 zabezpieczające przekaźniki oraz źródła światła przed nadmiernym zużyciem - Można połączyć maks. 4 czujniki do jednego wyłącznika - Można połączyć maks. 10 urządzeń do jednego czujnika - Sprzęgło karty pamięci OBEISK top2 (programowana z PC) - Czujnik światła w komplecie - Rozszerzony zakres natężenia oświetlenia - Stałe ZAŁ/ WYŁ - Funkcja testowania - Wstępne nastawianie łączenia - Podświetlany wyświetlacz (możliwość wyłączenia) - Kod PI - Zewnętrzne wejście sterujące - icznik czasu pracy UA 111 top2-1 kanał - 1 zewnętrzne wejście sterujące UA 112 top2-2 kanały - 2 zewnętrzne wejście sterujące - icznik czasu pracy dla każdego kanału Wybór produktu Ilość kanałów Zewnętrzne wejścia Opóźnienie łączenia Czujnik światła (w zestawie) Stopień ochrony Typ r produktu min Montaż na ścianie IP 20, czujnik IP 55 UA 111 top2 A Do wbudowania IP 20, czujnik IP 66 (Przód) IP 40 (Tył) UA 111 top2 E min Montaż na ścianie IP 20, czujnik IP 55 UA 112 top2 A Do wbudowania IP 20, czujnik IP 66 (Przód) IP 40 (Tył) UA 112 top2 E

45 Łączniki zmierzchowe, cyfrowe bez zegara, szyna DI Dane techniczne UA 111 top2 UA 112 top2 apięcie pracy V AC V AC Częstotliwość Hz Pobór mocy w trybie czuwania 1,7 W 1,3 W Zakres nastawy lx Opóźnienie łączenia 0 59 min Styk Przełączalny Dwukrotny przełączalny Wyjście łączeniowe Bezpotencjałowe, nie dla SEV Szerokość 2 moduły 3 moduły Maksymalny prąd łączenia Minimalny prąd łączenia Obciążenie dla lamp żarowych Obciążenie dla lamp fluorescencyjnych (konwencjonalnych) nie kompensowanych Obciążenie dla lamp fluorescencyjnych (VVG) kompensowanych równolegle ampy ED < 2 W ampy ED 2 8 W ampy ED > 8 W 16 A (przy 250 V AC, cos φ = 1), 10 A (przy 250 V AC, cos φ = 0,6), 10 AX (obciążenie dla lamp fluorescencyjnych) Ok. 10 ma 2600 W 2300 VA 800 VA, 80 µf 30 W 100 W 120 W Żarówki energooszczędne Obciążenie lamp fluorescencyjnych (statecznik elektroniczny) 170 W 650 W Temperatura otoczenia 30 C +55 C Klasa ochrony Maks. długość kabla dla czujnika II, czujnik III 100 m Akcesoria Zestaw do zabudowy frontowej Cyfrowy czujnik do wbudowania r art r art Cyfrowy czujnik do nabudowy Zestaw do montażu na ścianie 35 mm PC zestaw OBEISK top2/3 r art Karta pamięci OBEISK top2 r art r art r art Zestaw do montażu na ścianie 52,5 mm r art Przykład podłączenia Ext1 ux C2 ux ux max. 100 m + Data max. 100 m max. 100 m max. 100 m Ext1 Ext2 + Data max. 100 m C1 C UA 111 top2 UA 112 top2 45

46 Łączniki zmierzchowe cyfrowe, z zegarem/analogowe, szyna DI Sterowanie czasem i oświetleniemłączniki zmierzchowe cyfrowez zegarem/analogowe, szyna DI UA 121 top2 RC UA 122 top2 RC UA 120 top2 Opis Cechy wspólne - Łącznik zmierzchowy ze zintegrowanym zegarem sterującym tygodniowym - Możliwość regulacji opóźnienia zał. i wył. - Zmianę natężenia oświetlenia i opóźnienie zadziałania można ustawić oddzielnie dla zał. i wył. - Stałe zał./ wył. (np. przerwy w nocy) - Zaciski DuoFix (sprężynowe) - Łączenie w punkcie 0 zabezpieczające przekaźniki oraz źródła światła przed nadmiernym zużyciem (nie dotyczy urządzeń 24V) - Sprzęgło dla karty pamięci OBEISK top 2 - Czujnik światła w komplecie - Stałe zał./ wył. - Funkcja testowania - Podświetlany wyświetlacz (możliwość wyłączenia) - Kod PI - icznik czasu pracy - Wskaźnik aktualnego stanu łączenia - Program wakacyjny z funkcją programu rocznego dla świąt stałych i ruchomych - Do wyboru różne reguły czasu lato/ zima UA 121 top2 RC - 1 kanał - Jeden specjalny program roczny - Radiowa synchronizacja czasu za pomocą zewnętrznej anteny DCF 77 lub GPS - Zewnętrzne wejście sterujące - Cyfrowa regulacja natężenia oświetlenia - Dla każdego dnia można nastawić odrębne wartości lux - Wyświetlanie na ekranie: kanał i stan przełączenia, aktualna wartość lux - Można połączyć maks. 4 czujniki do jednego wyłącznika - Można połączyć maks. 10 urządzeń do jednego czujnika - Rozszerzony zakres natężenia oświetlenia UA 122 top2 RC - 2 kanały - Dwa specjalne programy roczne - Radiowa synchronizacja czasu za pomocą zewnętrznej anteny DCF 77-2 zewnętrzne wejścia sterujące - Cyfrowa regulacja natężenia oświetlenia - Wyświetlanie na ekranie: kanał i stan przełączenia, aktualna wartość lux - Można połączyć maks. 4 czujniki do jednego wyłącznika - Można połączyć maks. 10 urządzeń do jednego czujnika - Rozszerzony zakres natężenia oświetlenia - Wejście zewnętrzne UA 120 top2 - Analogowy łącznik zmierzchowy - atężenie oświetlenia ustawiane analogowo - 1 kanał Wybór produktu Ilość kanałów Zewnętrzne wejścia Program dodatkowy apięcie pracy Czujnik światła (w zestawie) Stopień ochrony Typ r produktu 1 1 Program specjalny /Program wakacyjny 2 2 Program specjalny/ Program wakacyjny 1 Program wakacyjny V AC Montaż na ścianie IP 20, czujnik IP 55 UA 121 top2 RC A Do wbudowania IP 20, czujnik IP 66 (Przód) IP 40 (Tył) UA 121 top2 RC E V UC Montaż na ścianie IP 20, czujnik IP 55 UA 121 top2 RC A 24V V AC Montaż na ścianie IP 20, czujnik IP 55 UA 122 top2 RC A Do wbudowania IP 20, czujnik IP 66 (Przód) IP 40 (Tył) UA 122 top2 RC E V AC Montaż na ścianie IP 20, czujnik IP 55 UA 120 top2 A Do wbudowania IP 20, czujnik IP 65 UA 120 top2 E

47 Łączniki zmierzchowe cyfrowe, z zegarem/analogowe, szyna DI Dane techniczne UA 121 top2 RC UA 121 top2 RC 24V UA 122 top2 RC UA 120 top2 apięcie pracy V AC V UC V AC V AC Częstotliwość Hz Pobór mocy w trybie czuwania 1,3 W 0,8 W 1,3 W Zakres nastawy lx lx Opóźnienie łączenia 0 59 min Styk Przełączalny Dwukrotny przełączalny Przełączalny Wyjście łączeniowe Bezpotencjałowe, nie dla SEV Bezpotencjałowe Bezpotencjałowe, nie dla SEV Szerokość 2 moduły 3 moduły Prąd łączenia 16 A (przy 250 V AC, cos φ = 1), 10 A (przy 250 V AC, cos φ = 0,6), 10 AX (Obciążenie dla lamp fluorescencyjnych) 16 A (przy 250 V AC, cos φ = 1), 2 AX (Obciążenie dla lamp fluorescencyjnych) 16 A (przy 250 V AC, cos φ = 1), 10 A (przy 250 V AC, cos φ = 0,6), 10 AX (Obciążenie dla lamp fluorescencyjnych) Minimalny prąd łączenia Ok. 10 ma Obciążenie dla lamp żarowych 2600 W 1400 W 2600 W Obciążenie dla lamp fluorescencyjnych (konwencjonalnych) nie kompensowanych Obciążenie dla lamp fluorescencyjnych (VVG) kompensowanych równolegle 2300 VA 1400 VA 2300 VA 800 VA, 80 µf 58 W, 7 µf 800 VA, 80 µf ampy ED < 2 W 30 W 6 W 30 W ampy ED 2 8 W 100 W 20 W 100 W ampy ED > 8 W 120 W 24 W 120 W Żarówki energooszczędne 170 W 45 W 170 W Obciążenie lamp fluorescencyjnych (statecznik elektroniczny) 650 W 180 W 650 W Temperatura otoczenia 30 C +55 C Klasa ochrony Maks. długość kabla dla czujnika II, Czujnik III 100 m Akcesoria Antena top2 RC-DCF Zestaw do zabudowy frontowej dla UA 121 top2 RC, UA 122 top2 RC r art r art Opis str. 51 Czujnik światła Antena top2 RC-GPS r art Opis str. 51 PC zestaw OBEISK top2/3 r art Karta pamięci OBEISK top2 r art r art lub Opis str. 52 Zestaw do montażu na ścianie r art lub ; Opis str. 52 Zasilacz top2 GPS r art Opis str. 51 Przykład podłączenia UA 121 top2 RC UA 122 top2 RC UA 120 top2 47

48 Łączniki zmierzchowe, instalacja na ścianie lub na słupie Sterowanie czasem i oświetleniemłączniki zmierzchoweinstalacja na ścianie lub na słupie UA 126 star E UA 129 star-time Opis Cechy wspólne - Analogowy łącznik zmierzchowy z wbudowanym czujnikiem światła - Wejście kablowe z góry lub z dołu - iegubiące się śruby - Dużo miejsca dla przewodów łączeniowych - Wartość natężenia oświetlenia może być ustawiona bez otwierania urządzenia - Duży kąt wpadania światła (ok. 180 o ) UA 126 star E - Stałe opóźnienie zał. i wył. - Zmniejszony zakres natężenia oświetlenia UA 127 star (bez zdjęcia) - Regulowane opóźnienie zał. i wył. - Zmniejszony zakres natężenia oświetlenia UA 128 star (bez zdjęcia) Tak jak UA 127 star, ale: - Zwiększony zakres natężenia oświetlenia UA 129 star-time - Cyfrowy łącznik zmierzchowy ze zintegrowanym czujnikiem światła i funkcją dowolnego programowania czasu nocnych łączeń (program dobowy) - Możliwość regulacji opóźnienia zał. i wył. - Łatwe programowanie - Fabryczne nastawy wyłączenia nocnego (wył / zał. 5,00), wartości luksów i opóźnienie łączenia - Automatyczne przełączanie czasu lato/ zima - Zintegrowany wymienny akumulator litowy umożliwia zaprogramowanie już przed montażem - Zmiana natężenia oświetlenia i opóźnienie łączenia mogą zostać ustawione osobno dla załączania i wyłączania - Funkcję czasową można wyłączyć - Przycisk testowy Wybór produktu Zakres nastawy Opóźnienie łączenia Min. prąd łączenia przy 230 V AC Program czasowy Typ r produktu lx 20 s zał. 80 s wył. 16 (10) A AX UA 126 star E lx s 16 (10) A AX UA 127 star lx s 16 (10) A AX UA 128 star lx 0 10 min 16 (10) A AX Program dobowy UA 129 star-time
