1 KLASA UNIWERSALNA Automat szlifi erski WEBER KSN Nowy wymiar szlifowania drewna, forniru i lakieru oraz strukturyzacji drewna

2 WEBER to ponad 100-letnia tradycja i doświadczenie w budowie szlifierek 1955 WEBER produkuje szlifierki szerokotaśmowe od ponad 50 lat 2017 Dzisiaj WEBER z 6 modelami maszyn ustala nowe standardy w technice szlifowania DREWNO TO NASZA PASJA W meblach, aranżacjach wnętrz i zabudowie stoisk targowych zawsze można znaleźć nowe materiały. Niemniej jednak, ascetyczny urok drewna jest ponadczasowy. W oparciu o wieloletnie doświadczenie i ciągłe innowacje, rozwijamy produkcję automatów szlifierskich tak, aby spełniały najwyższe standardy. Daje to pewność, że żyjący materiał jakim jest drewno, w różnych jego odmianach, po procesie obróbki potrafi nas zachwycić. To wszystko przy osiągnięciu wydajnej produkcji i oszczędności materiału.

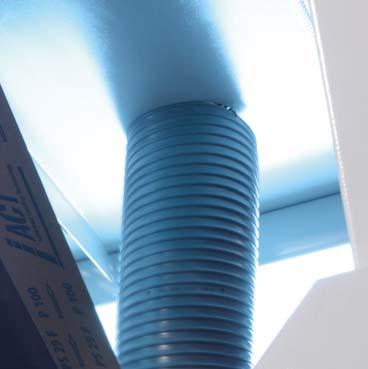

3 5 JAKOŚĆ TO NASZA PROFESJA. Jakość dla WEBER a jest najważniejsza. Widać to na każdym etapie budowy maszyn, inteligentnych rozwiązaniach oraz licznych patentach, których zadaniem jest najważniejszy cel: perfekcyjnie wyszlifować powierzchnię. Od litego drewna po wysoki połysk firma WEBER spełnia najwyższe wymagania w zakresie szlifowania drewna, forniru i lakieru Firma WEBER jest członkiem organizacji Blue Competence, inicjatywy niemieckiego VDMA (Verband Deutscher Maschinen- und Anlagenbau) Zwiększona efektywność energetyczna dzięki nowo zaprojektowanemu systemowi odsysania pyłu szlifi erskiego. Optymalne doprowadzanie powietrza redukuje wymaganą moc odsysania o ponad jedną trzecią. W połączeniu z innymi rozwiązaniami technicznymi fi rma WEBER jest przodownikiem w dziedzinie oszczędzania zasobów. WEBER przyszłość już teraz Wysoka efektywność, lepsza jakość Szlifierki firmy WEBER tradycyjnie charakteryzuje najwyższa jakość. Nowa koncepcja maszyn firmy WEBER wychodzi kolejny krok dalej: naszymi priorytetami są wszechstronna modułowość, maksymalna efektywność energetyczna oraz kompleksowa jakość przemysłowa. Cele te konsekwentnie wdrożyliśmy w automatach szlifierskich WEBER KSN. Modułowość fi rmy WEBER Wymagania przemysłu, rzemiosła, producentów płyt i przemysłu meblowego są bardzo zróżnicowane. Nowe materiały i nowe wzornictwo często wymagają również nowych metod produkcji. Firma WEBER w sposób przekonujący odpowiada na stale zmieniające się wymagania. Dzięki konsekwentnej modułowej budowie maszyn firma WEBER zawsze dostarczy prawidłowe rozwiązanie przeznaczone dla konkretnego problemu: perfekcyjnie wyszlifowanych powierzchni. Efektywność energetyczna fi rmy WEBER Oszczędzanie energii jest nakazem chwili. Firma WEBER wdraża te wymagania w obszarze elektrycznym i mechanicznym. Napędy taśm szlifierskich firmy WEBER wyposażone są w silniki o najwyższej klasie efektywności, napędy główne wyposażone są w system Eco-Drive. Systemy czyszczenia szlifowanego elementu oraz odmuchiwania taśmy szlifierskiej, oba sterowane w zależności od przedmiotu obrabianego, pozwalają na zaoszczędzenie drogiego sprężonego powietrza. Technologie ekologiczne fi rmy WEBER W pełni odpowiedzialne wykorzystanie zasobów jest dzisiaj jednym z największych wyzwań. Dlatego firma WEBER podejmuje próby optymalizacji efektywności materiałowej we wszystkich obszarach technologii szlifowania. Przykład: Technologia szlifowania CBF zmniejsza zużycie taśmy szlifierskiej, zwiększając jej żywotność przy trudnych zadaniach szlifowania.

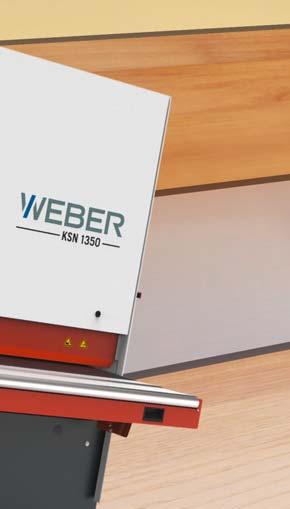

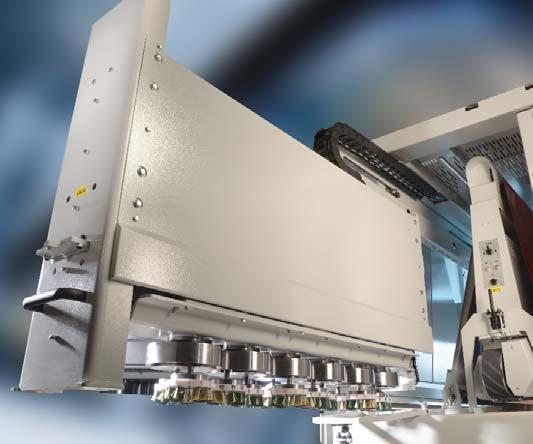

4 Nowa koncepcja dojrzałej technologii szlifowania fi rmy WEBER 7 WEBER KSN Automat szlifi erski do szlifowania drewna, forniru i lakieru Seria WEBER KSN to całkowicie nowo zaprojektowane automaty szlifierskie do szlifowania drewna, forniru i lakieru przeznaczone dla rzemiosła i przemysłu. Wszystkie warianty szlifowania można realizować nawet na 4 stacjach szlifierskich. Wszystkie agregaty szlifierskie i stacje szczotek firmy WEBER można zamontować w dowolnej kolejności. WEBER KSN przegląd zalet: Nowe, nowoczesne wzornictwo Nowa, uproszczona struktura obsługi przy użyciu panelu dotykowego WEBER i-touch z szybciej i łatwiej dostępnym panelem operatora Większa długość taśmy szlifierskiej Bocznie wysuwany zespół głowicy planetarnej, zapewniający lepszą integrację z liniami produkcyjnymi Konstrukcja modułowa pozwala na montaż agregatów szlifierskich w dowolnej kolejności Lepsza dostępność przy prowadzeniu prac konserwacyjnych Konsekwentnie wdrożona technologia przemysłowa Dane techniczne WEBER KSN 1350 mm 1600 mm od 1 do 4 agregatów szlifierskich Szerokości robocze 1350 i 1600 mm Od 1 do 4 agregatów szlifierskich Walec kalibrujący do 24 kw Długość taśmy szlifierskiej 2620 mm Napędy taśm szlifierskich regulowane falownikiem Segmentowa-dzielona belka dociskowa ISA/ISD Dotykowy panel operatora Siemens Touch Panel TP 900 comfort Pokrętło-kontroler i-touch Dowolne rozmieszczenie agregatów szlifierskich WEBER TECHNIKA SZLIFOWANIA Walec kalibrujący Taśma poprzeczna Agregat kombi Trzewik szlifujący CBF taśma lamelowa Finish X-Szlif Szczotki orbitalne Szczotki do strukturyzacji

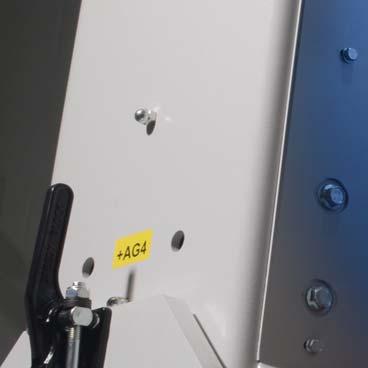

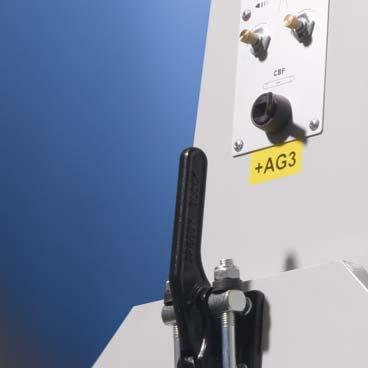

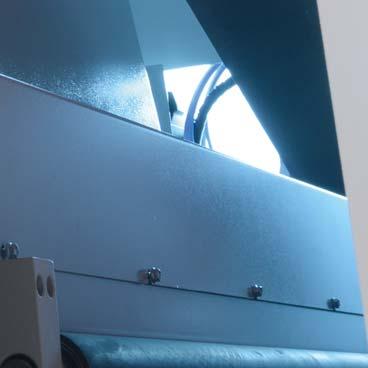

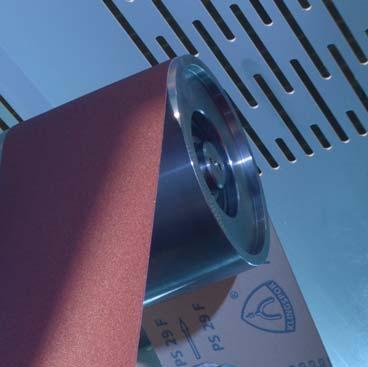

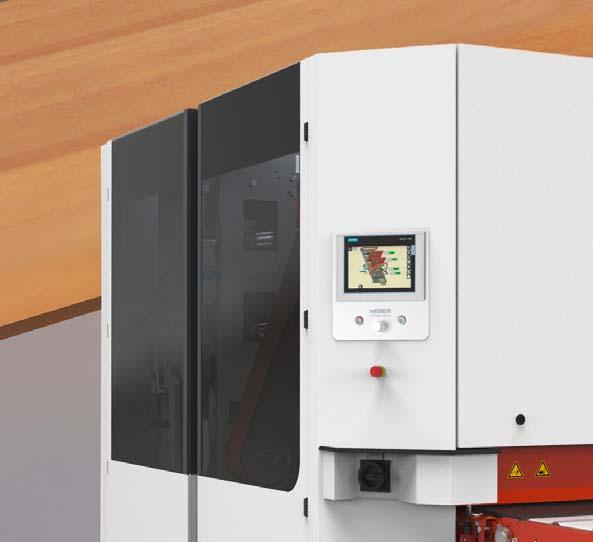

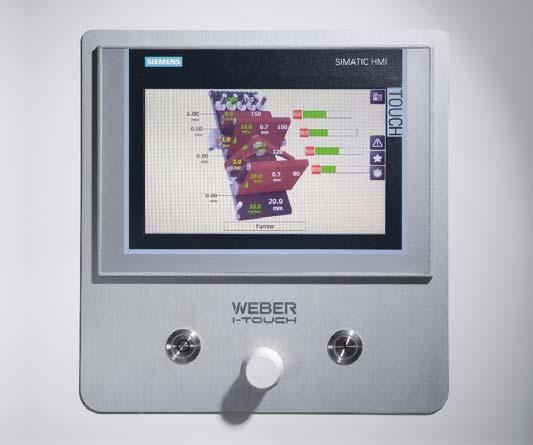

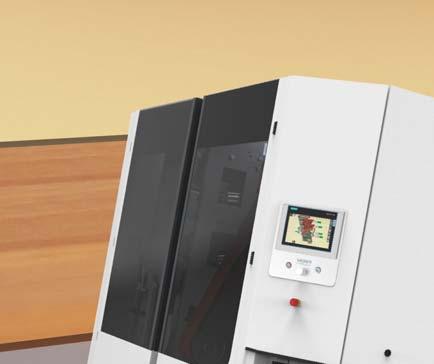

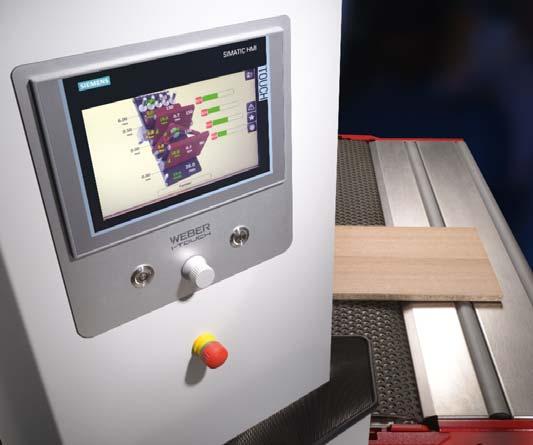

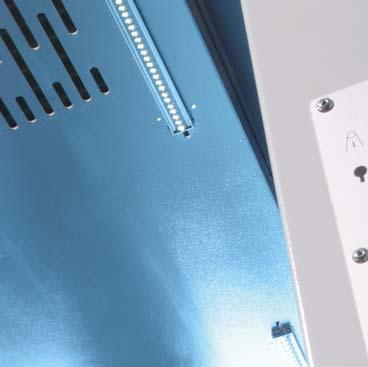

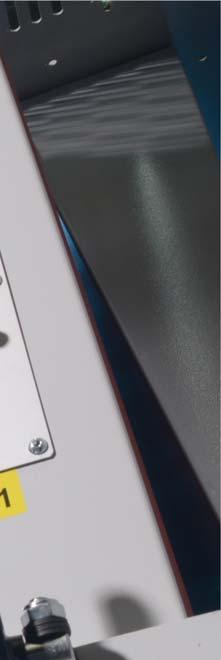

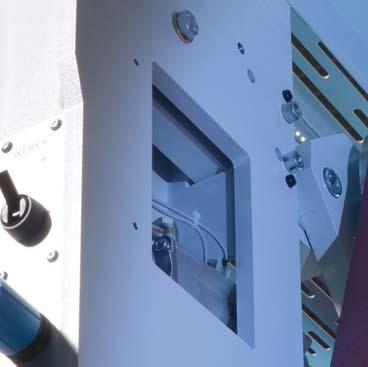

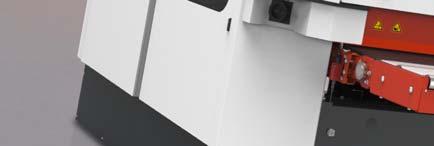

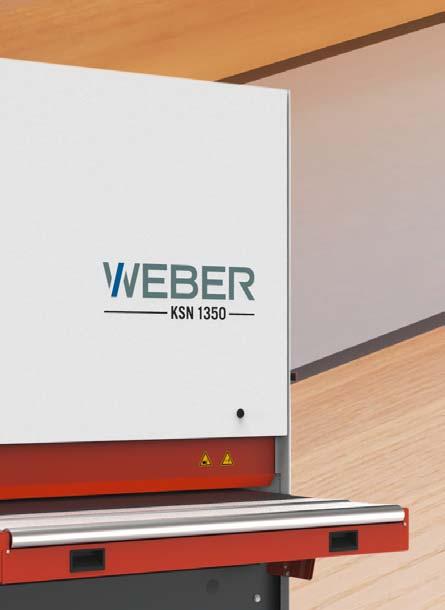

5 WEBER KSN najważniejsze szczegóły 9 Nowy wymiar dojrzałej technologii przemysłowej Wzornictwo WEBER KSN Zoptymalizowane wizualnie i funkcjonalnie Wzornictwo automatów szlifierskich WEBER KSN nie tylko pokazuje nowy wymiar techniki szlifowania drewna. Bezkompromisowe czyste linie i przemyślana ergonomia czynią automaty szlifierskie WEBER KSN jednymi z najnowocześniejszych na rynku. Ukośne umieszczenie panelu operatora czyni go łatwiej i szybciej dostępnym, wszystkie przyłącza są konsekwentnie instalowane od góry. Duże szyby w drzwiach umożliwiają nieograniczony wgląd do agregatów obróbczych. Dostępność wszystkich elementów elektronicznych i mechanicznych ułatwia konserwację. Ergonomię automatów szlifierskich WEBER KSN cechuje przede wszystkim wyrafinowana technika narzędziowa. System modułowy pozwala na montaż agregatów szlifierskich w dowolnej kolejności. Przemyślany system szybkiej wymiany umożliwia wymianę narzędzia przez jedną osobę wykonującą zaledwie kilka chwytów. Oszczędność czasu i pieniędzy. Układ sterowania WEBER i-touch Z uproszczoną strukturą obsługi Automat szlifierski WEBER KSN standardowo wyposażony jest w wysokiej jakości dotykowy panel operatora firmy Siemens o przekątnej ekranu 9" lub 12". Odnowiony graficzny interfejs użytkownika sprawia, że obsługa jest jeszcze łatwiejsza i efektywniejsza. Do poruszania się pomiędzy najważniejszymi funkcjami w menu alternatywnie można wykorzystać sprawdzone pokrętło i-touch. Wszystkie ustawienia można wprowadzać i zapamiętywać na panelu operatora. Integracja z nadrzędnymi systemami sterowania lub sprzęgnięcie z innymi maszynami nie stanowi problemu. Technologia szlifowania WEBER CBF Dociskowy trzewik segmentowy WEBER ISA/ISD Szczotki orbitalne WEBER P2 Stacje obróbkowe WEBER KSN Montowane w dowolnej kolejności Automat szlifierski WEBER KSN można wyposażyć nawet w 4 agregaty szlifierskie. Ich rozmieszczenie jest przy tym całkowicie dowolne. Oprócz stacji taśmy szerokiej, stacji szlifowania krzyżowego i stacji X-Szlif naturalnie można zamontować również stację z technologią szlifowania WEBER CBF, trzewiki segmentowe ISA/ISD oraz kompletną stację z technologią szczotkowania WEBER. Technologia szlifowania WEBER CBF Wyszlifowana powierzchnia pozbawiona śladów oscylacyjnych to cecha doskonałej jakości. Dlatego firma WEBER opracowała rozwiązanie wykorzystujące technologię CBF. W tym celu wykorzystano poprzeczny ruch taśmy z lamelami dociskowymi umieszczonymi wewnątrz stacji taśmy szerokiej. Lemele dociskowe w sposób ciągły przerywają kontakt z ziarnami ściernymi, zapobiegając tym samym powstawaniu niepożądanych śladów oscylacji po szlifowaniu taśmą szlifierską. Wynik: powierzchnia jest gładka i jednolita. Taśma lamelowa porusza się bez kontroli układu sterowania, zachowuje pełną kompensację tolerancji dociskowego trzewika segmentowego zużywa się równomiernie, a koszty jej wymiany są niewielkie. Dociskowy trzewik segmentowy WEBER ISA/ISD Dobry wynik szlifowania wymaga niezawodnej technologii dociskowego trzewika segmentowego, dopasowującego nacisk szlifowania poszczególnych segmentów do wielkości przedmiotu obrabianego za pomocą elektronicznego układu sterowania. W opatentowanej wersji WEBER ISA segmenty dociskowe i trzewik szlifujący stanowią jeden zespół. Jest on bezobsługowy i niewrażliwy na zanieczyszczenia. Szczotki orbitalne WEBER P2 Głowica planetarna firmy WEBER wytycza nowe standardy w dziedzinie jakości szlifowania. Ten opatentowany agregat zapewnia uzyskanie perfekcyjnej powierzchni niezależnie od kierunku włókien drewna lub kształtu przedmiotu obrabianego. W jednym przebiegu równomiernie załamywane są wszystkie krawędzie. Możliwa jest również obróbka powierzchni 3D, promieni i profili. Po końcowym lakierowaniu włókna drewna prezentują się tak dobrze, jak nigdy dotąd. Pozwala to na oszczędność lakieru i uzyskanie lepszej jakości powierzchni.

6 11 TECHNOLOGIA SZLIFOWANIA SPEŁNIAJĄCA NAJWYŻSZE WYMAGANIA. Czy to szlifowanie krzyżowe, X-Szlif, czy technologia szczotkowania: wykorzystując nawet 4 stacje szlifierskie i technologię szlifowania WEBER CBF, automaty szlifierskie WEBER KSN spełniają najwyższe wymagania dotyczące nieskazitelności powierzchni.

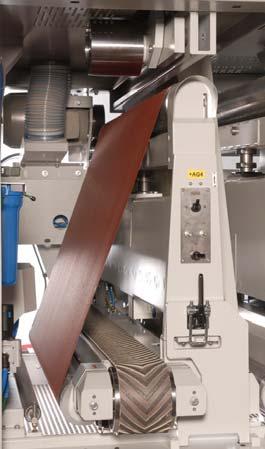

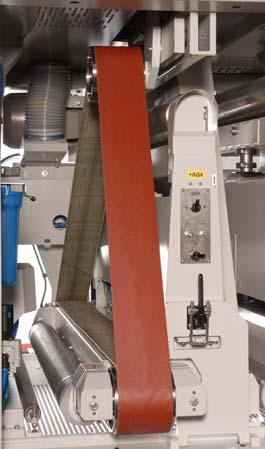

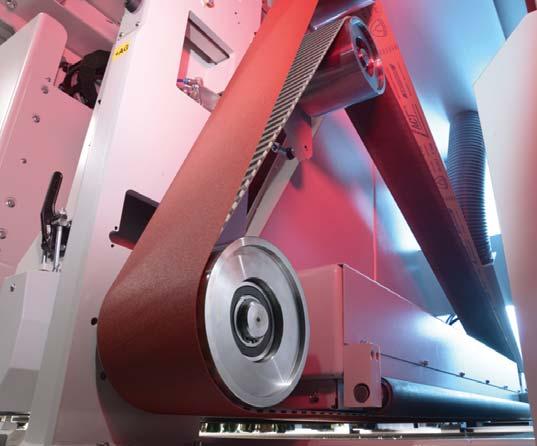

7 WEBER KSN szczegóły wyznaczające standardy 13 Kompleksowa technologia szlifowania firmy WEBER zapewniająca perfekcyjne powierzchnie Szlif krzyżowy firmy WEBER Równa powierzchnia i redukcja włókien Szlifowanie krzyżowe stanowi tradycję firmy WEBER. Szlifowanie krzyżowe oznacza, że w pierwszym szlifie szlifowanie następuje poprzecznie do kierunku posuwu, a szlifowanie na gotowo odbywa się w kierunku wzdłużnym. Krzyżowy ruch roboczy ma zalety względem wielokrotnego szlifowania wzdłużnego. Taśma poprzeczna pracuje pod kątem 90 poprzecznie do włókien. Umożliwia to ścinanie grubych włókien drewna. Zadaniem końcowej taśmy szerokiej jest odcinanie odwróconych włókien i wygładzanie powierzchni. Krzyżowy kierunek szlifowania pozwala na pozostawienie zdecydowanie mniejszej liczby krótszych włókien na powierzchni. WEBER X-Szlif Wszystkie procesy szlifowania w jednej stacji Elastyczność jest zawsze najważniejsza. Dlatego technologia WEBER X-Szlif oferuje wszystkie procesy szlifowania w jednej stacji szlifierskiej. Agregat szlifierski można bardzo łatwo przezbroić z taśmy szerokiej na taśmę poprzeczną. Umożliwia to zmianę pomiędzy kalibracją, procesami szlifowaniem wzdłużnego, poprzecznego lub z wykorzystaniem technologii WEBER CBF. Ponieważ dzisiejsze wymagania wobec różnych powierzchni i lakierów wymagają różnej kolejności wykonywania szlifu poprzecznego i szlifu wzdłużnego, ta nowa technologia umożliwia to w prosty sposób. Pozwala na wykonywanie wzdłużnego lub poprzecznego szlifu końcowego, oszczędzając pozostałe stacje szlifierskie. Automatyczny pomiar grubości elementu szlifowanego firmy WEBER Zapewniający jeszcze efektywniejszą pracę Wysoka jakość technologii szlifowania firmy WEBER nie ulega wątpliwości. Przecież efektywna i ekonomiczna szlifierka musi oferować więcej. Najdrobniejsze szczegóły wyrafinowanych rozwiązań automatów szlifierskich WEBER KSN zapewniają perfekcyjne szlifowanie. System odmuchiwania przedmiotu obrabianego WEBER ES Ukierunkowane, energooszczędne odpylanie Po szlifowaniu należy oczyścić powierzchnię elementu. Rozwiązania mechaniczne, jak szczotki odpylające, w niedostatecznym stopniu radzą sobie z elementami profilowanymi albo o różnych grubościach. WEBER poradził sobie w prosty, a zarazem w odkrywczy sposób. Pył z elementów usuwany jest przy użyciu rozmieszczonych obok siebie i samoczynnie napędzanych śmigieł na sprężone powietrze, uruchamianych wyłącznie w obszarze elementów szlifowanych. Zużycie sprężonego powietrza ograniczono do minimum. Szczotki strukturyzujące firmy WEBER Do powierzchni strukturyzowanych Szczotki strukturyzujące używane są do strukturyzacji powierzchni drewna. Szczotki usuwają miękkie obszary z powierzchni drewna, tworząc powierzchnię z poprzecznymi mikronierównościami. Do grubych struktur stosowane są metalowe szczotki strukturyzujące, do końcowego wygładzania szczotki ze ścieralnymi szczecinami z tworzywa sztucznego lub z listkami papieru ściernego. Stół próżniowy firmy WEBER Do precyzyjnego pozycjonowania transportowanych elementów obrabianych Automaty szlifierskie WEBER KSN wyposażone są w stół próżniowy zapewniający sprawniejszy i bezpieczniejszy transport szlifowanych elementów. Taśma transportowa i stół szlifierki są perforowane. Pompa Vakuum o dużej wydajności wytwarza próżnię w korpusie stołu przysysającą szlifowane elementy do taśmy przenośnika. Zwiększona przyczepność do taśmy transportowej umożliwia precyzyjne pozycjonowanie elementów w czasie transportu przez maszynę.

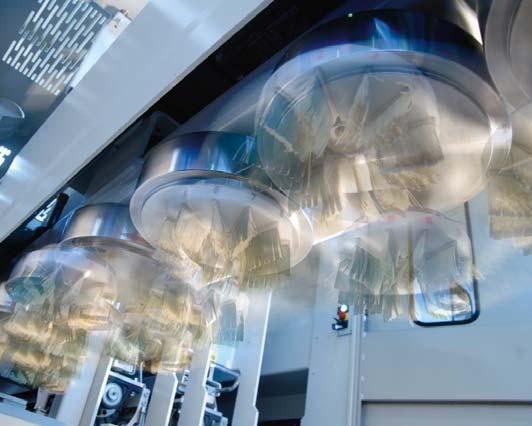

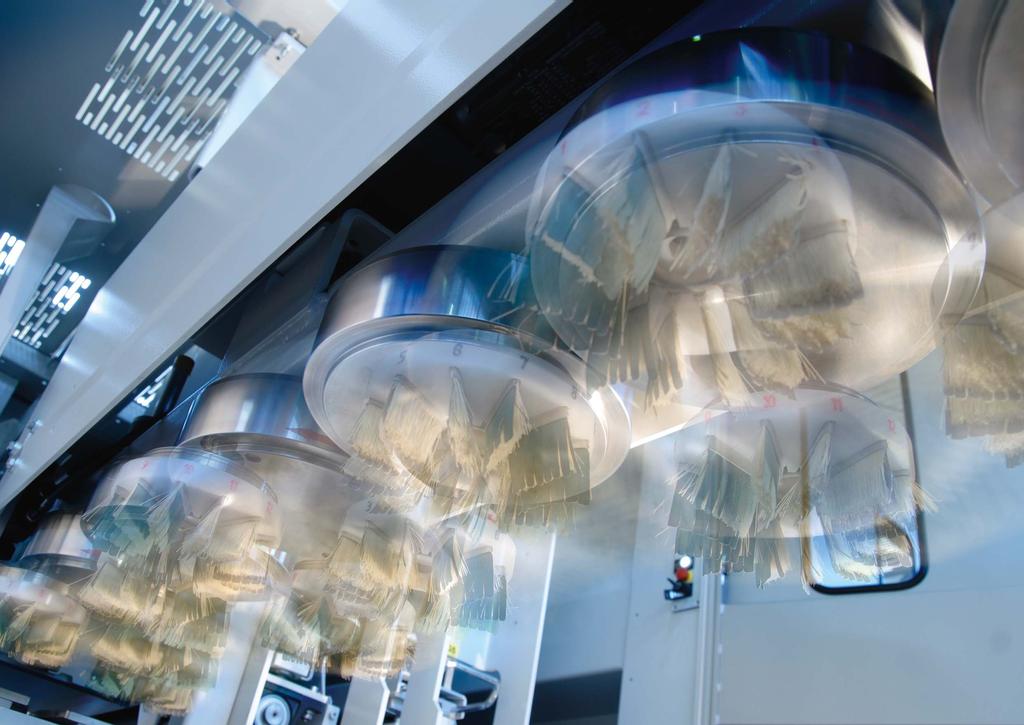

8 15 TECHNOLOGIA SZCZOTKOWANIA ZAPEWNIAJĄCA PERFEKCYJNE POWIERZCHNIE. Czy to szczotki orbitalne, czy szczotka strukturyzująca, czy szczotka okrągła: dojrzała technologia szczotkowania firmy WEBER także w szlifierkach KSN stwarza najlepsze warunki do uzyskania perfekcyjnych powierzchni.

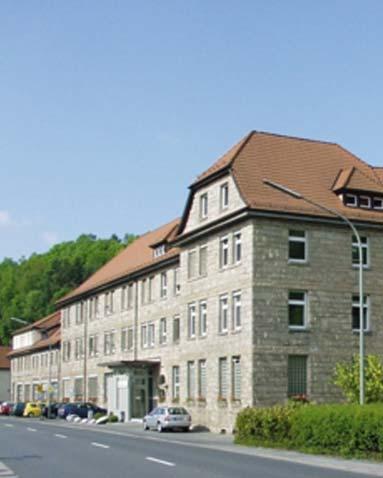

9 Jakość Made in Germany Przedsiębiorstwo z tradycjami, liczące ponad 100 lat, od początku swego istnienia zajmuje się produkcją szlifierek. Fabryka Maszyn WEBER jest gwarantem innowacji i wysokiej jakości budowanych maszyn. ul. Zachodnia Łomianki Tel Tel Fax info@multicamplus.pl Hans Weber Maschinenfabrik GmbH Bamberger Str. 20 D Kronach Tel. +49 (0) Fax +49 (0) info@hansweber.de Zastrzegamy możliwość zmian technicznych!
