1 laboratorium - Wykonanie kabla UTP prostego i z przeplotem Wprowadzenie Wydrukuj i uzupełnij to laboratorium. W tym laboratorium, wykonasz ze skrętki nieekranowanej (UTP) prosty oraz krosowy kabel ethernetowy. Uwaga: W kablu prostym, kolor drutu przypisany do styku 1 na jednym końcu ma ten sam kolor, co drut używany przez styk 1 na drugim końcu kabla i podobnie dla pozostałych siedmiu styków. Kabel zostanie wykonany zgodnie ze standardem TIA/EIA T568A lub T568B dla sieci Ethernet. Dany standard określa kolory użytych przewodów na każdym styku. Zazwyczaj kable proste wykorzystywane są do bezpośredniego połączenia hosta z koncentratorem bądź przełącznikiem a także do podłączenia hosta do sieciowego gniazdka ściennego.. W kablu z przeplotem druga i trzecia para w złączu RJ-45 na jednym końcu kabla jest zamieniona miejscami w stosunku do drugiego końca kabla. Układ styków w kablu z jednej strony jest zgodny ze standardem 568A, a z drugiej - ze standardem T568B. Kabel z przeplotem jest używany do łączenia koncentratora z przełącznikiem lub do bezpośredniego połączenia dwóch hostów w celu stworzenia prostej sieci. Zalecany sprzęt Dwa kable kategorii 5 lub 5e o długości od 0,6 m do 0,9 m Przynajmniej cztery wtyczki RJ-45 (w przypadku niewłaściwego zaciśnięcia może być potrzeba wykorzystania większej ilości wtyczek) Narzędzie do zaciskania wtyczek RJ-45 Dwa komputery z systemem Windows 7, Windows Vista lub Windows XP. Kleszcze do cięcia kabli Szczypce do zdejmowania izolacji Diagramy układu kabli 2013 Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 1 of 5

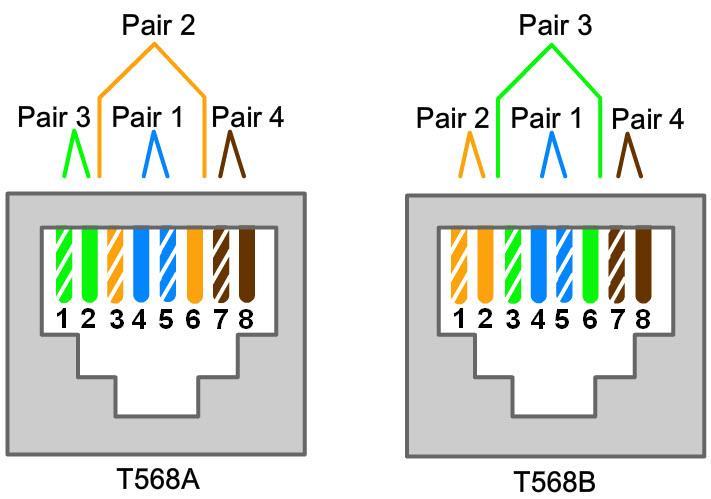

2 Standard T568A Nr styku Nr pary Kolor przewodu Funkcja 1 3 Biało-zielony Wysyłanie 2 3 Zielony Wysyłanie 3 2 Biało-pomarańczowy Odbiór 4 1 Niebieski Nieużywany 5 1 Biało-niebieski Nieużywany 6 2 Pomarańczowy Odbiór 7 4 Biało-brązowy Nieużywany 8 4 Brązowy Nieużywany Standard T568B Nr styku Nr pary Kolor przewodu Funkcja 1 2 Biało-pomarańczowy Wysyłanie 2 2 Pomarańczowy Wysyłanie 3 3 Biało-zielony Odbiór 4 1 Niebieski Nieużywany 5 1 Biało-niebieski Nieużywany 6 3 Zielony Odbiór 7 4 Biało-brązowy Nieużywany 8 4 Brązowy Nieużywany Budowanie i testowanie kabla ethernetowego prostego Krok 1. Pozyskanie i przygotowanie kabla a. Określ wymaganą długość kabla. Może to być odległość od komputera do przełącznika lub pomiędzy urządzeniem a gniazdkiem RJ-45. Do tej długości dodaj przynajmniej 30 cm. Standard TIA/EIA określa maksymalną długość kabla - 5 m. Standardowe kable Ethernet mają zazwyczaj długość 0,6 m, 1,8 m lub 3 m. b. Jaką długość kabla wybrałeś i dlaczego? c. Odetnij kawałek kabla o żądanej długości. Skrętka UTP typu linka zazwyczaj używana jest do łączenia urządzenia sieciowego, np. komputera PC, z gniazdem RJ-45. Linka jest bardziej elastyczna i wytrzymała na zmiany położenia. Każdy przewód w kablu składa się z wielu cienkich miedzianych drucików, a nie z pojedynczego grubego drutu. Natomiast kable typu drut używane są do łączenia gniazda RJ-45 z panelem połączeniowym. d. Za pomocą narzędzia do usuwania izolacji usuń 5 cm zewnętrznej izolacji z obu stron kabla. Krok 2. Przygotowanie i układanie przewodów a. Określ jaki standard będzie używany. Zaznacz wybrany standard. [T568A T568B] b. Znajdź właściwą tabelę lub rysunek ze "Schematu okablowania" na podstawie stosowanego standardu okablowania. c. Rozłóż przewody i ułóż je w odpowiedniej kolejności bazując na wybranym standardzie. d. Na niewielkiej długości rozkręć pary kabli i ułóż je w odpowiedniej kolejności bazując na standardzie, przewody ułóż od lewej do prawej, zaczynając od styku 1. Bardzo jest ważne, aby przewody rozkręcić na jak najmniejszej długości. Skręcenia są ważne, ponieważ zapewniają redukcję szumów Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 2 of 5

3 e. Wyprostuj i spłaszcz przewody pomiędzy kciukiem i palcem wskazującym. f. Upewnij się, że przewody są ciągle w odpowiedniej kolejności. g. Przytnij przewody w linii prostej do długości od 1,2 do 1,9 cm od brzegu zewnętrznej izolacji kabla. Jeżeli pozostawisz dłuższe przewody, kabel będzie podatny na przesłuchy (interferencje bitów z jednego przewodu do przewodu przyległego). h. W momencie wkładania przewodów trzpień (zaczep wychodzący z wtyku RJ-45) powinien być na spodzie. Upewnij się, że przewody są w kolejności od lewej do prawej, poczynając od styku 1. Przewody należy wsunąć mocno do końca złącza, aż wszystkie przewody dotkną styków. Krok 3. Sprawdzenie, dociśnięcie i ponowne sprawdzenie a. Wizualnie skontroluj kabel i upewnij się, że przewody w złączach ułożone są we właściwej kolejności. b. Wizualnie sprawdź końcówkę złącza. Osiem przewodów powinno być wciśniętych mocno do końca wtyczki RJ-45. Część zewnętrznej izolacji powinna znaleźć się wewnątrz pierwszej części wtyczki. Zapewnia to odciążenie naprężeń kabla. Jeśli izolacja nie będzie znajdować się wystarczająco głęboko wewnątrz wtyczki, może to spowodować niepoprawne działanie kabla. c. Jeżeli wszystko zostało wykonane prawidłowo, umieść wtyczkę RJ-45 w zaciskarce. Zaciskarka wciska do wtyczki dwa trzpienie. d. Obejrzyj wtyczkę ponownie. Jeżeli zauważysz błędy, odetnij końcówkę i powtórz operację od Krok 4. Zarobienie drugiej strony kabla a. Opisane powyżej kroki wykorzystaj do zarobienia wtyczki RJ-45 z drugiej strony kabla. b. Obejrzyj wtyczkę ponownie. Jeżeli zauważysz błędy, odetnij końcówkę i powtórz operację od c. Jaki standard kabli połączeniowych [T568A T568B] został zastosowany w Twojej szkole? Krok 5. Testowanie kabla a. Użyj kabla do podłączenia komputera do sieci. b. Wizualnie sprawdź status diody LED na karcie sieciowej. Jeżeli dioda świeci (zazwyczaj na zielono lub pomarańczowo), to oznacza, że kabel działa. c. W komputerze otwórz wiersz polecenia. d. Wpisz ipconfig. e. Zapisz adres IP bramy domyślnej. f. W wierszu poleceń wpisz ping adres IP bramy domyślnej. Jeżeli kabel został prawidłowo przygotowany, test ping powinien zakończyć się sukcesem (pod warunkiem, że nie ma innych problemów sieciowych, a router pełniący funkcję bramy domyślnej jest podłączony i działa) Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 3 of 5

4 g. Czy test ping zakończył się sukcesem? h. Jeżeli test ping się nie powiódł, powtórz laboratorium. Budowa i testowanie kabla z przeplotem Krok 1. Przygotowanie kabla a. Określ wymaganą długość kabla. Może to być połączenie koncentrator-koncentrator, koncentratorprzełącznik, przełącznik-przełącznik, komputer-router lub komputer-komputer. Do tej długości dodaj przynajmniej 30 cm. Jaką długość kabla wybrałeś i dlaczego? b. Odetnij kawałek kabla o zadanej długości i za pomocą narzędzia do usuwania izolacji usuń 5 cm zewnętrznej izolacji z obu stron kabla. Krok 2. Przygotowanie i wykonanie kabla T568A a. Zlokalizuj standard T568A w tabeli przedstawionej na początku laboratorium b. Rozłóż pary kabli i ułóż je w odpowiedniej kolejności bazując na standardzie T568A. c. Rozkręć pary kabli na niedużej długości i ułóż je w odpowiedniej kolejności bazując na standardzie, robiąc to od lewej do prawej, zaczynając od styku 1. Bardzo istotne jest rozkręcenie na możliwie najmniejszej długości. Skręcenia są istotne, ponieważ wprowadzają efekt wytłumiania szumów. d. Wyprostuj i spłaszcz przewody pomiędzy kciukiem i palcem wskazującym. e. Upewnij się, że przewody pozostają w odpowiedniej kolejności. f. Przytnij przewody w linii prostej do długości od 1,2 do 1,9 cm od brzegu zewnętrznej izolacji kabla. Jeżeli pozostawisz dłuższe przewody, kabel będzie podatny na przesłuchy (interferencje bitów z jednego przewodu do przewodu przyległego). g. W momencie wkładania przewodów trzpień (zaczep wychodzący z wtyku RJ-45) powinien być na spodzie. Upewnij się, że przewody są w kolejności od lewej do prawej, poczynając od styku 1. Przewody należy wsunąć mocno do końca złącza RJ-45, aż wszystkie będą miały kontakt ze stykami. Krok 3. Sprawdzenie, dociśnięcie i ponowne sprawdzenie a. Wizualnie skontroluj kabel i upewnij się, że przewody w złączach ułożone są we właściwej kolejności. b. Wizualnie sprawdź końcówkę złącza. Osiem przewodów powinno być wciśniętych mocno do końca wtyczki RJ-45. Część zewnętrznej izolacji powinna znaleźć się wewnątrz pierwszej części wtyczki. Zapewnia to odciążenie naprężeń kabla, które mogą być przyczyną uszkodzenia kabla. c. Jeżeli wszystko zostało wykonane prawidłowo, umieść wtyczkę RJ-45 w zaciskarce. Zaciskarka wciska do wtyczki dwa trzpienie. d. Obejrzyj wtyczkę ponownie. Jeżeli zauważysz błędy, odetnij końcówkę i powtórz operację od 2013 Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 4 of 5

5 Krok 4. Zarobienie drugiego końca kabla T568B a. Wykorzystaj poprzednio opisane kroki (ale użyj tabeli i standardu T568B) i zainstaluj wtyczkę RJ-45 na drugim końcu kabla. b. Obejrzyj wtyczkę ponownie. Jeżeli zauważysz błędy, odetnij końcówkę i powtórz operację od c. Który ze standardów [T568A T568B] zastosujesz w domu, jeżeli postanowisz zbudować sieć domową? Krok 5. Testowanie kabla a. Wykorzystaj kabel do połączenia ze sobą dwóch komputerów PC. b. Wizualnie sprawdź status diody LED na karcie sieciowej. Jeżeli dioda świeci (zazwyczaj na zielono lub pomarańczowo), to oznacza, że kabel działa. c. Na obu komputerach, otwórz wiersze polecenia. d. Na obu komputerach wpisz ipconfig. e. Zapisz adresy IP obu komputerów. Komputer 1: Komputer 2: f. Na pierwszym komputerze w wierszu polecenia, wpisz ping i adres IP drugiego komputera. Jeżeli kabel działa poprawnie, test ping powinien zakończyć się sukcesem. Wykonaj również polecenie ping z drugiego komputera. g. Czy test ping zakończył się sukcesem? h. Jeżeli test ping nie powiódł się, powtórz laboratorium Cisco and/or its affiliates. All rights reserved. This document is Cisco Public. Page 5 of 5
