1 Akumulator prądu Tankowanie Stacje EVB Efektywniejsze wykorzystanie prądu z energii słonecznej Akumulatory, Solarne wiaty, Stacje ładowania EVB Łatwe Einfach magazynowanie Strom energii Speichern.

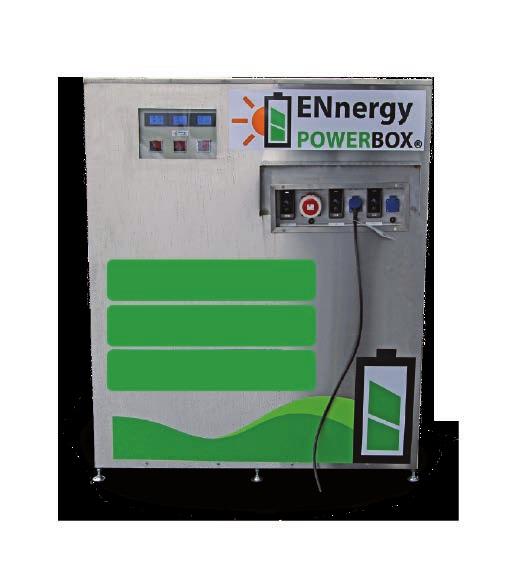

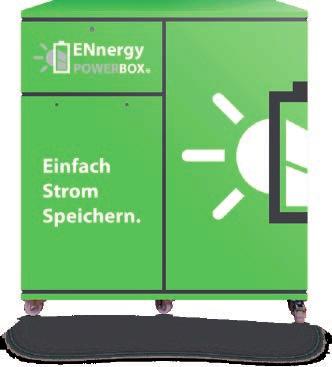

2 Samodzielne wytwarzanie i magazynowanie W dzień i w nocy, zawsze wtedy, gdy prąd jest potrzebny. Słońce produkuje w ciągu dnia energię słoneczną i w najlepszym przypadku właściciele instalacji fotowoltaicznej mogą oczekiwać zużycia własnego prądu do 30%. Dzięki zasobnikowi energii, jak np. Energy POWERBOX, wskaźnik ten wzrośnie aż do 85%! A to wszystko dlatego, że nadwyżki prądu są tymczasowo magazynowane i odprowadzane wówczas, gdy istnieje zapotrzebowanie na energię. ENnergy POWERBOX to kompaktowy - System akumulatorów energii akumulatorów energii Wszystko-w-1 (wraz z układem składającym się z inwertera, techniki pomiarowej, akumulatorów i urządzeń zabezpieczających), który zajmuje niewielką powierzchnię podłoża. Ściany nie są wyłożone. System akumulatorów energii jest gotowy do montażu, dlatego wymagane są tylko elementy instalacji fotowoltaicznej i wystarczy podłączyć do systemu przewody doprowadzające prąd. System akumulatorów energii znajduje zastosowanie nie tylko w domach jedno lub wielorodzinnych, lecz również w przedsiębiorstwach, jak np. warsztaty, hale magazynowe, biura i sklepy. Zasobnik energii znakomicie nadaje się do naładowania pojazdu z napędem elektrycznym. Wraz z ENnergy POWERBOX możliwa jest realizacja indywidualnych projektów, jak np. Model wynajmu energii elektrycznej. Można go zrealizować w ten sposób, że wynajmujący produkuje energię słoneczną przy wykorzystaniu własnej instalacji fotowoltaicznej, magazynuje na określony czas i sprzedaje swoim najemcom na korzystnych warunkach. Oczywiście auta i rowery z napędem elektrycznym pozwalają się naładować bez problemu, a to dzięki systemowi szybkiego ładowania i wydajnej ciągłej mocy (do Watt i więcej) ENnergy POWERBOX. Inwerter Urządzenia pomiarowe System akumulatorów energii Moduły fotowoltaiczne Łatwe magazynowanie energii Urządzenia zabezpieczające Przyłącza gotowe do montażu Technologia akumulatorów 1

3 1- fazowy i 3-fazowy System akumulatorów Sieć Energetyczna Zdecydowana większość domów jest wyposażona w 3-fazowe przyłącze do budynku mieszkalnego. Jedna faza zaopatruje gniazdka w domu, druga faza dostarcza światło, a trzecia faza zaopatruje w energię elektryczną np. kuchenkę. Te trzy fazy są w miarę możliwości równomiernie rozmieszczane w skrzynce rozdzielczej prądu. 1-fazowe systemy akumulatorów mogą zaopatrywać w prąd pierwszą, drugą, albo trzecią fazę. Natomiast 3-fazowe systemy akumulatorów mogą zaopatrywać w prąd jednocześnie wszystkie fazy i dzięki temu mogą Państwo nadal eksploatować cały sprzęt z napędem na energię słoneczną Zalecamy zatem 3-fazowy system akumulatorów energii Energy POWERBOX. Dane techniczne Wskazane poniżej wartości stanowią wyłącznie wyciąg z technicznej Karty Charakterystyki. Typ zasobnika EPB menoria 9 HI3** EPB menoria 18 HI3*** menoria 9 kwh 3-fazowy Technologia komórkowa TPPL TPPL Skonstruowany wyłącznie do zastosowania w domu jednorodzinnym. Moc trwała Pojemność użytkowa 8 kw 8 kwh 10 kw 16 kwh zużycie prądu do kwh/rocznie Zintegrowany inwerter System szybkiego ładowania Funkcja prądu awaryjnego Wymiary (szer. x wys. x głęb.) Gwarancja według wartości godziwej 10 kw - 3 fazowy od 60 do 120 minut istnieje 71 / 135 / 41 cm 10 lat* 10 kw - 3 fazowy od 120 do 240 minut istnieje 130 / 138 / 39 cm 10 lat* menoria 18 kwh 3-fazowy Skonstruowany wyłącznie do zastosowania w domach jedno i wielorodzinnych oraz przedsiębiorstwach przeznaczonych pod działalność gospodarczą. zużycie prądu powyżej kwh/rocznie * Prosimy przestrzegać aktualnych warunków gwarancji. ** Możliwość rozszerzenia do 27 kwh. *** Możliwość rozszerzenia do 216 kwh. 2

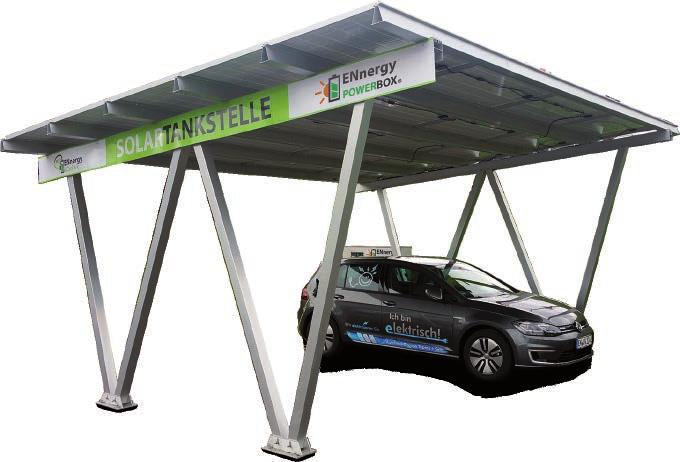

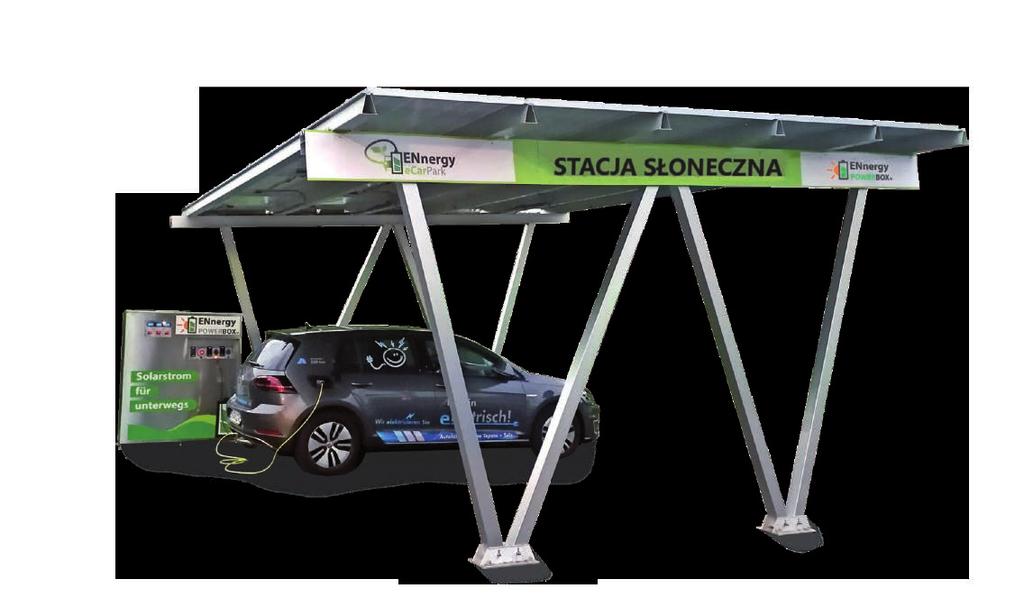

4 Tankowanie pod własną solarną wiatą Carport! Dzięki własnemu zadaszeniu pokrytym panelami słonecznymi (carport), mogą Państwo produkować prąd z energii słonecznej i stosować go bezpośrednio do ładowania swojego pojazdu lub roweru z napędem elektrycznym. Ponadto możliwe jest magazynowanie nadwyżek prądu w gospodarstwie domowym. Własny prąd na drogę Dzięki systemom napędowym, które powstały wskutek rewolucji energetycznej i automatyzacji rząd przyspieszył rozwój mobilności elektrycznej. Wielu kierowców, którzy podróżują pojazdami z napędem elektrycznym, posiada również własną instalację fotowoltaiczną. Dzięki zastosowaniu systemu z akumulatorami na energię elektryczną w Carport mogą Państwo magazynować nadwyżki samodzielnie wyprodukowanego prądu. W ten sposób mogą Państwo czerpać korzyści z większego zużycia własnego prądu i większej elastyczności. Zmagazynowany prąd można wyładować również w nocy, aby naładować pojazd z napędem elektrycznym. Jeżeli nie chcą Państwo ładować swój pojazd na ogólnodostępnej stacji, to nie ma już konieczności ładowania swojego pojazdu z napędem elektrycznym zgodnie z cyklami promieniowania słonecznego własnej instalacji fotowoltaicznej. Natychmiast będzie on trafiać w każdym momencie do domu. Korzyści z zastosowania Carport Wytwarzanie własnego prądu Wykorzystanie prądu w gospodarstwie domowym i sprzeda nadwyżek energii Ochrona pojazdu Przed upałem, mrozem i zabrudzeniami Ochrona środowiska Zmniejszenie efektu cieplarnianego Wysoka jakość Masywność i odporność System akumulatorów energii Wraz z układem składającym się z inwertera, techniki pomiarowej, akumulatorów i urządzeń zabezpieczających ENnergy POWERBOX do solarnej wiaty samochodowej Prąd solarny na drogę. 3

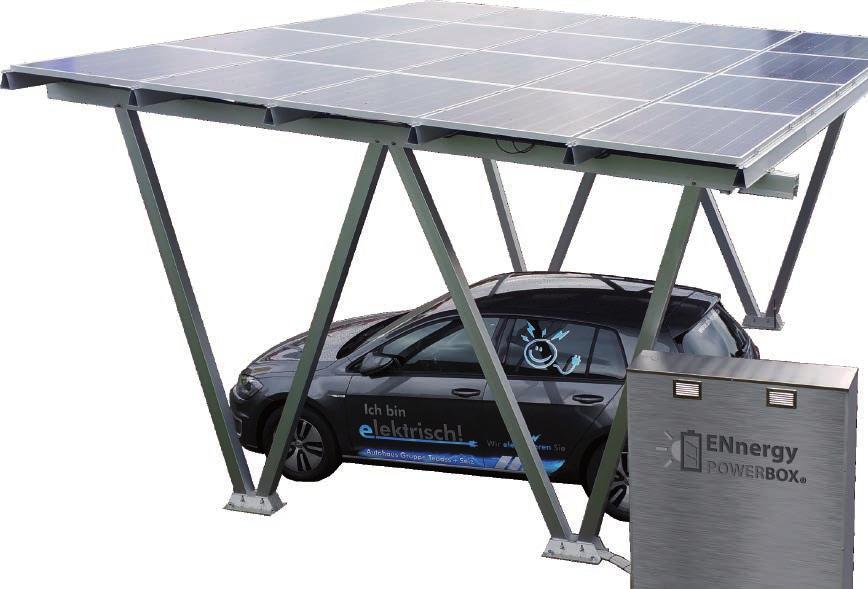

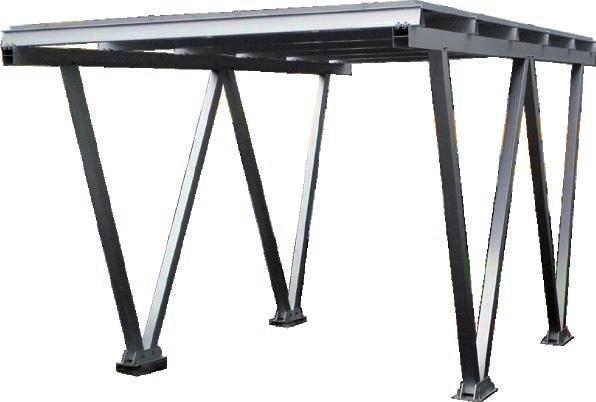

5 Wersje solarnej wiaty Carport Zadaszenie ENnergy można aranżować zależnie od indywidualnych potrzeb. Mogą Państwo korzystać z niej jako zwyczajna wiata lub jako wiata solarna. Oferujemy wiaty solarne na jeden lub dwa pojazdy. Nazwa modelu Wymiary (szer. / dług. / wys.) Konstrukcja Moc modułów fotowoltaicznych Ilość modułów fotowoltaicznych Łączna moc Nachylenie ecarpark Basic (1 pojazd) 3,40m x 5,38m x 3,00m Aluminium 270 Watt/peak 10 sztuk 2700 W 5 ecarpark Plus (2 pojazdy) 6,70m x 5,38m x 3,00m Aluminium 270 Watt/peak 20 sztuk 5400 W 5 Na życzenie możliwe są inne warianty. Podwójna wiata solarna Pojedyncza wiata solarna 4

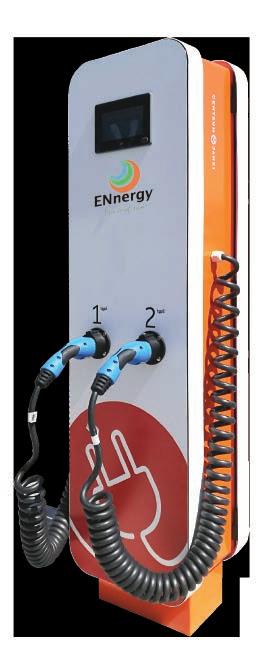

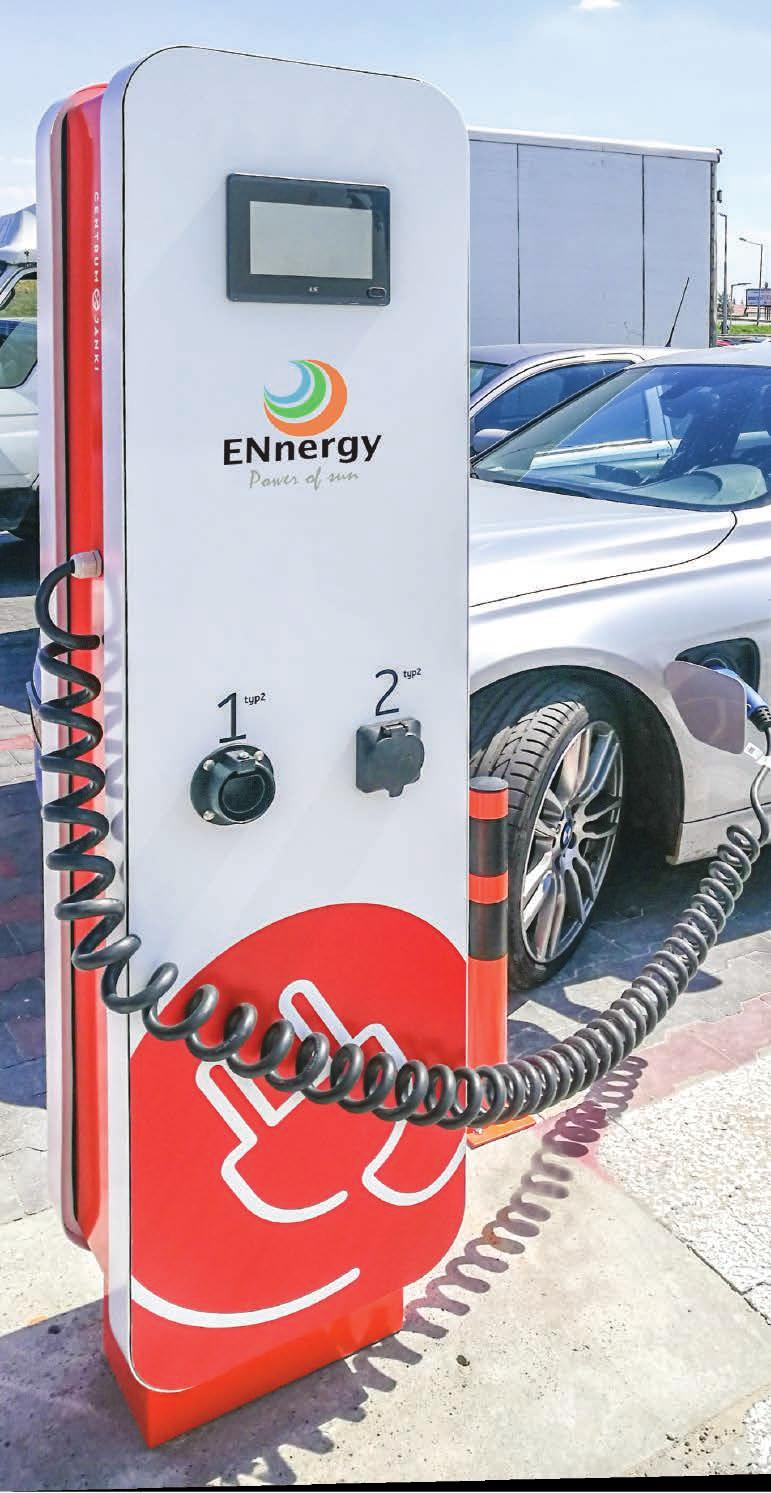

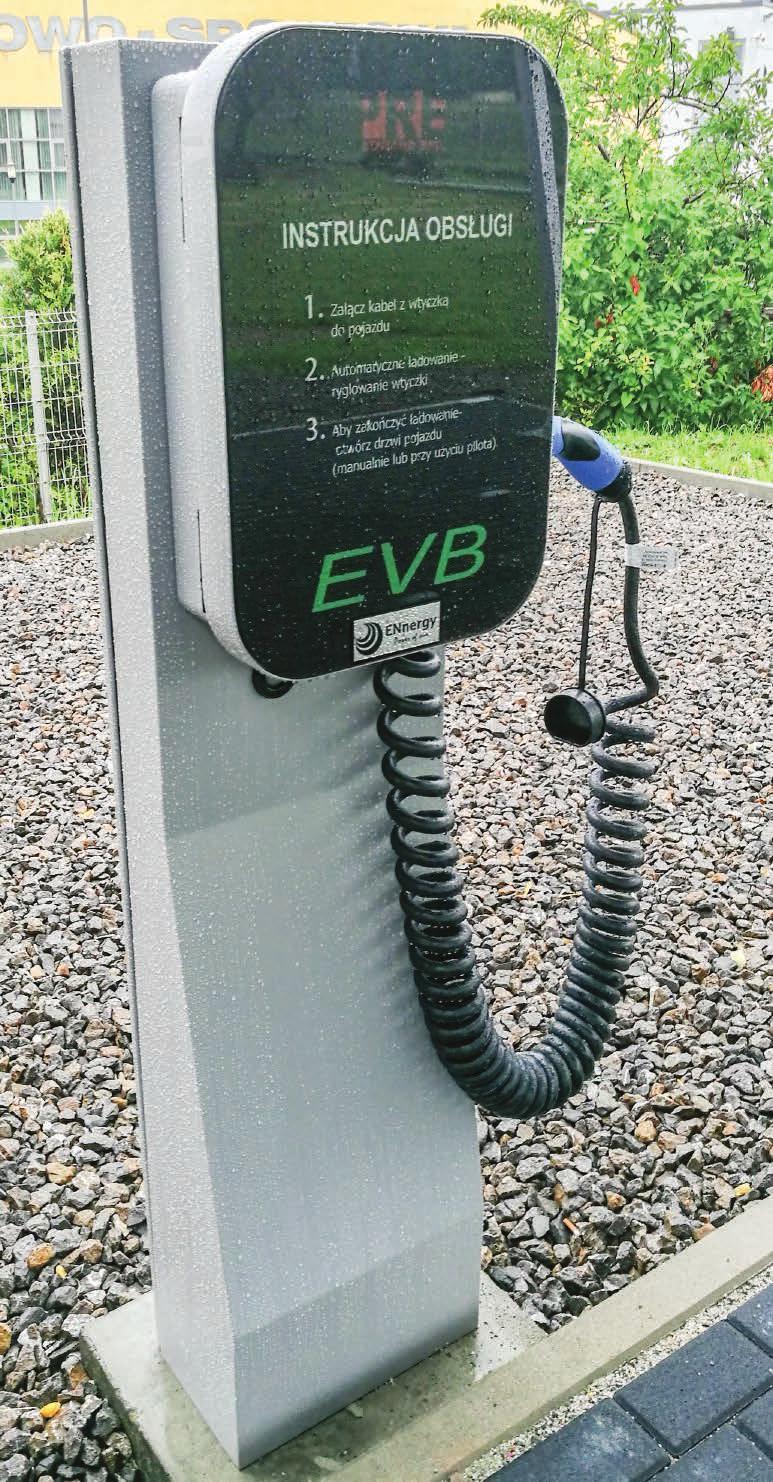

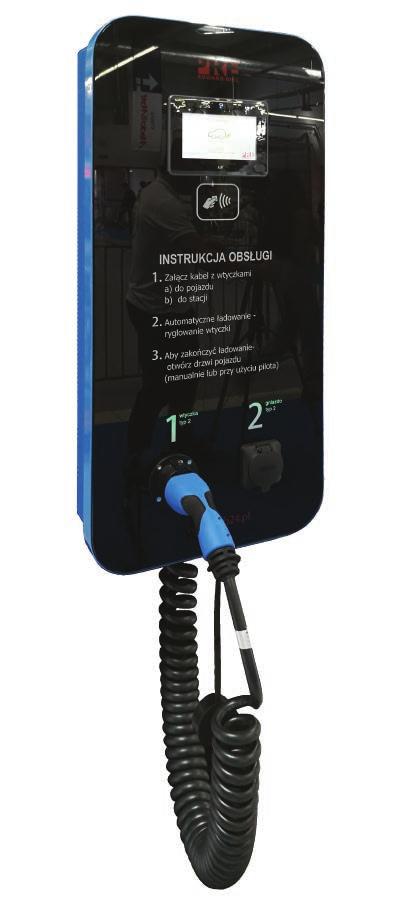

6 55 Stacje ładowania pojazdów EVB Nieodłączny element całego systemu stanowi stacja ładowania pojazdów elektrycznych typu EVB 2M w wersji Wallbox, wykonana jako wolnostojąca na konstrukcji aluminiowego statywu przytwierdzonego do podłoża za pomocą śrub lub prefabrykowanego fundamentu/płyty ustojowej. W zależności od wielkości oraz mocy zastosowanej instalacji PV oraz magazynu energii ENnergy POWER BOX można dobrać kilka wariantów stacji EVB. W ofercie znajdują się stacje ładowania prądem AC od 1 x 3,7kW do 2x43kW, prądem DC do 50 kw dedykowane do stosowania z magazynem energii, z którego energia kierowana jest bezpośrednio do stacji ładowania EVB. Wśród nich wyróżniamy: Zabudowa modułowa elementów w stacji umożliwia uruchamianie wielu nowych funkcji, takich jak; terminal płatniczy kartami bankowymi, lokalizator GPS, kamera bezpieczeństwa, ekran multimedialny LCD do 55 cali, reklamę citylight, punkt dostępu WiFi, komunikacja z numerem alarmowym EVB Wallbox mini/smart (3,7-43 kw AC) - EVB Wallbox 2M/smart (3,7-2x43 kw AC) - EVB 2M (3,7-2x43 kw AC) - EVB Advert (3,7 4 x 43 kw AC) - EVB max PV (25-50 kw DC) - EVB EG: wersja podziemna Każda stacja jest wyposażona w zabezpieczenia przepięciowe, zabezpieczenia nadprądowe oraz dedykowane wyłączniki różnicowoprądowe, czułe na prąd zmienny i stały którkozwłoczny. Stacja EVB posiada kontrolę prądu ładowania, automatyczne ryglowanie gniazda, odpowiednie nastawy aparatury w stacji, układ pomiarowy, analizator parametrów sieci pomiar każdego stanowiska, układ chłodzenia/ogrzewania stacji. Do łączenia stacji z samochodem elektrycznym wykorzystano: gniazda ( typ1, typ2), wtyczki (typ 2, CHAdeMO, CSS2). Stacje są wykonane wyłącznie z materiałów ekologicznych - aluminium oraz bezpieczne szkło hartowane. Obudowa wykonana jest w I oraz II klasie ochronności w technologii REM2. Konstrukcja umożliwia dobranie własnej kolorystyki oraz stworzenie niepowtarzalnego designu.

7 Proste zarządzanie - wiele korzyści W prosty sposób możemy zarządzać każdą stacją dzięki możliwości protokołu OCPP 1.5 lub 1.6. Stację można wyposażyć w system dostępu oparty na RFID lub zastosować w pełni zarządzany z poziomu komputera użytkownika RFID Smart Control OS, który umożliwia gromadzenie informacji na temat; - czasu ładowania - zużytej energii - identyfikacji użytkownika - uprawnień dostępu Stacje wyposażane są także w system operatorski do zarządzania przez aplikację mobilną dla użytkowników. Stacje ładowania samochodów elektrycznych EVB dedykowane dla PV to niezwykle ciekawa propozycja na rynku e-mobility, pozwalająca oszczędzić mnóstwo czasu oraz środków płaconych za energię elektryczną. W swojej ofercie posiadamy ponad 800 konfiguracji naszych stacji ładowania. W celu doboru najlepszej konfiguracji, oferujemy możliwość spotkania z naszym przedstawicielem. 6

8 Koncepcja: Nr tel: Zastrzegamy sobie prawo do wprowadzania wszelkich zmian technicznych I aktualizacji. Wymienione w Kartach Bezpieczeństwa, prospektach I wszelkiej dokumentacji rysunki I diagram mają wyłącznie charakter przykładowy I podlegają bieżącej modyfikacji I zmianom. Jeżeli informacje te nie zostały oznaczone wyraźnie jako wiążące, to wówczas informacje te nie należy traktować jako ostatecznie obowiązujące. Jako obowiązujące należy traktować wiążące przyjęcie zamówienia lub umowę kupna. Dystrybutor: Copyright - ENnergy GmbH - 03/2018 & PRE Biel
