PIECYK NA PELET MONICA (LX) INSTRUKCJA OBSŁUGI

Transkrypt

1 PIECYK NA PELET MONICA (LX) INSTRUKCJA OBSŁUGI

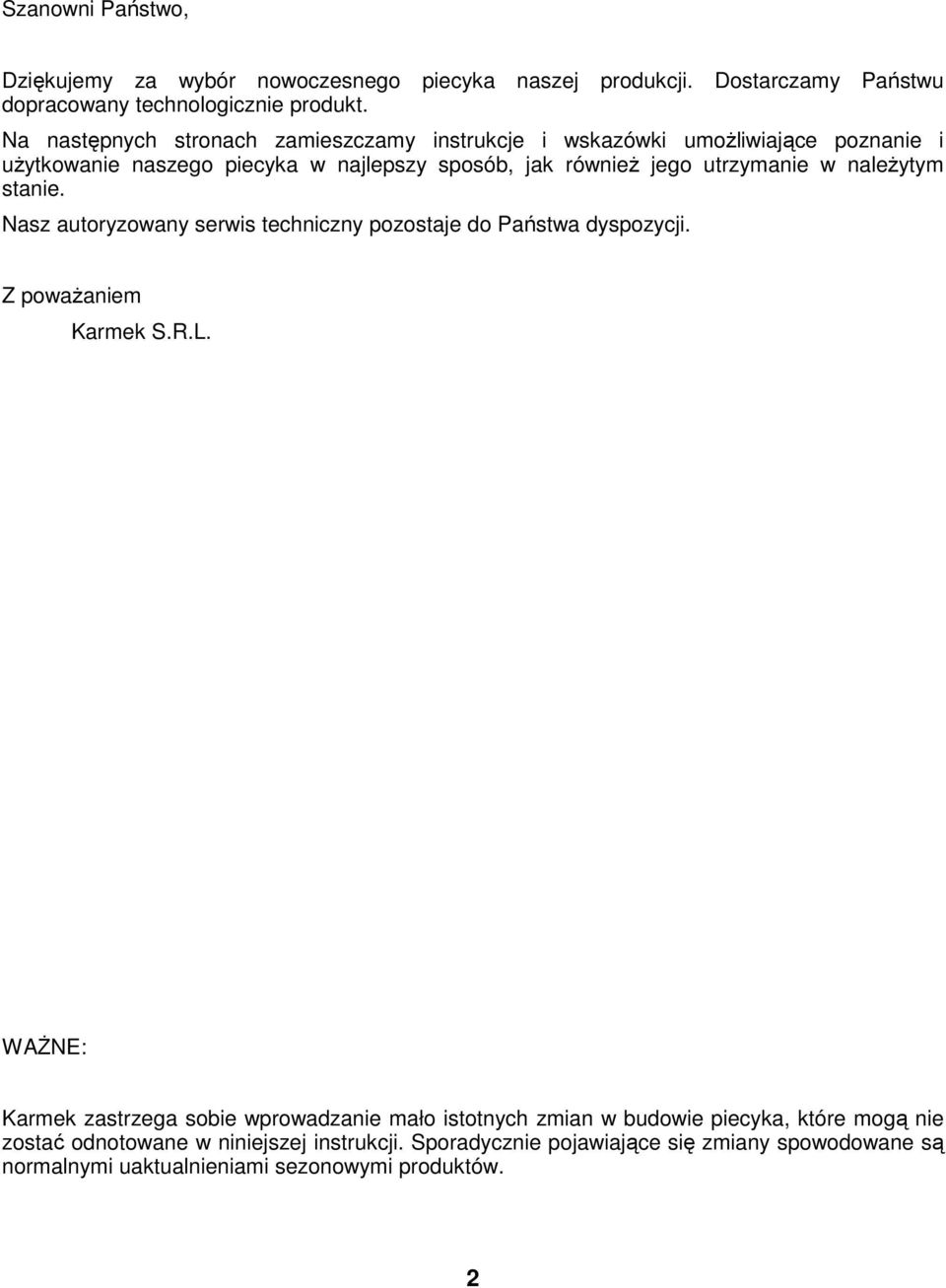

2 Szanowni Państwo, Dziękujemy za wybór nowoczesnego piecyka naszej produkcji. Dostarczamy Państwu dopracowany technologicznie produkt. Na następnych stronach zamieszczamy instrukcje i wskazówki umoŝliwiające poznanie i uŝytkowanie naszego piecyka w najlepszy sposób, jak równieŝ jego utrzymanie w naleŝytym stanie. Nasz autoryzowany serwis techniczny pozostaje do Państwa dyspozycji. Z powaŝaniem Karmek S.R.L. WAśNE: Karmek zastrzega sobie wprowadzanie mało istotnych zmian w budowie piecyka, które mogą nie zostać odnotowane w niniejszej instrukcji. Sporadycznie pojawiające się zmiany spowodowane są normalnymi uaktualnieniami sezonowymi produktów. 2

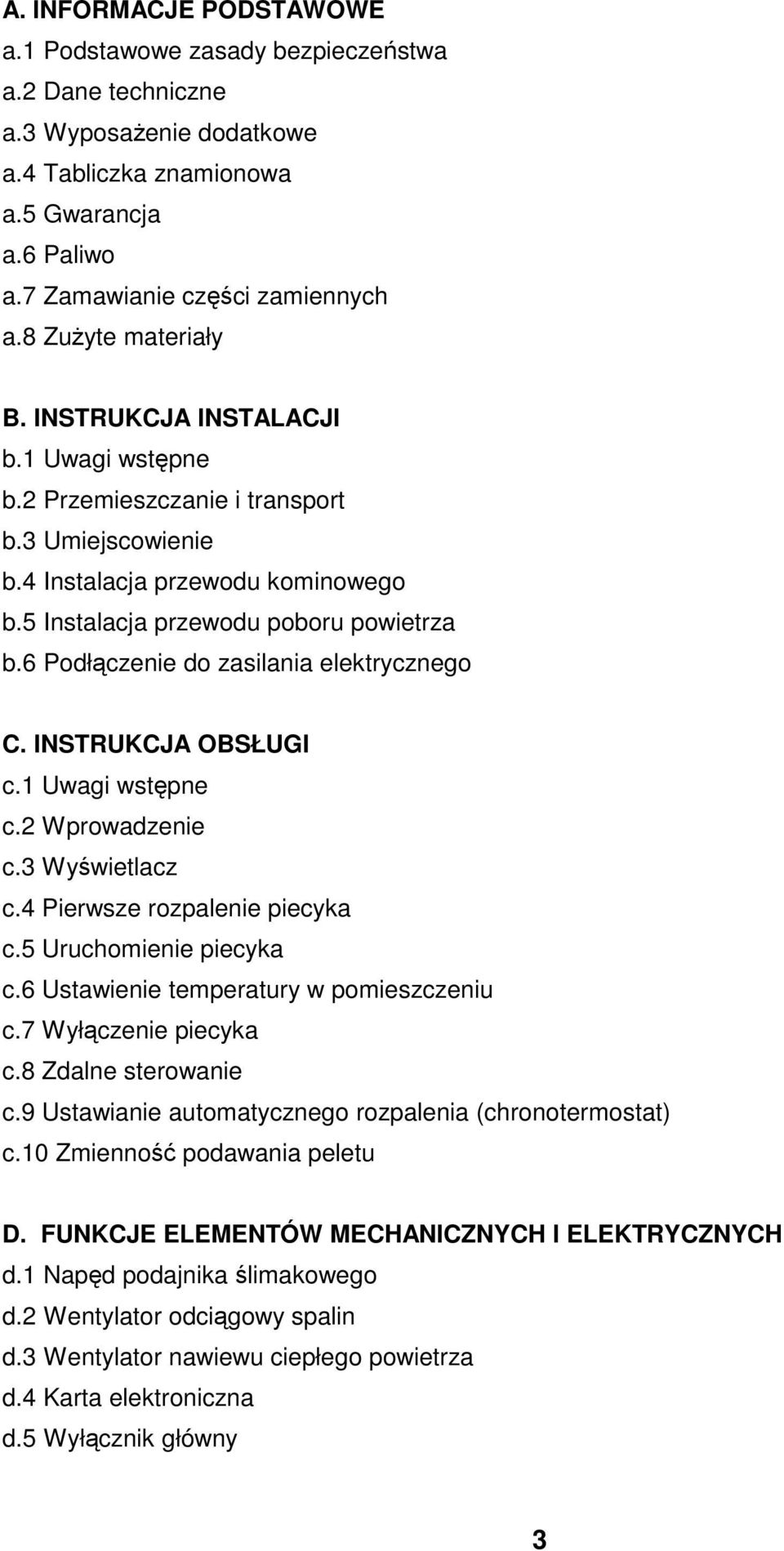

3 A. INFORMACJE PODSTAWOWE a.1 Podstawowe zasady bezpieczeństwa a.2 Dane techniczne a.3 WyposaŜenie dodatkowe a.4 Tabliczka znamionowa a.5 Gwarancja a.6 Paliwo a.7 Zamawianie części zamiennych a.8 ZuŜyte materiały B. INSTRUKCJA INSTALACJI b.1 Uwagi wstępne b.2 Przemieszczanie i transport b.3 Umiejscowienie b.4 Instalacja przewodu kominowego b.5 Instalacja przewodu poboru powietrza b.6 Podłączenie do zasilania elektrycznego C. INSTRUKCJA OBSŁUGI c.1 Uwagi wstępne c.2 Wprowadzenie c.3 Wyświetlacz c.4 Pierwsze rozpalenie piecyka c.5 Uruchomienie piecyka c.6 Ustawienie temperatury w pomieszczeniu c.7 Wyłączenie piecyka c.8 Zdalne sterowanie c.9 Ustawianie automatycznego rozpalenia (chronotermostat) c.10 Zmienność podawania peletu D. FUNKCJE ELEMENTÓW MECHANICZNYCH I ELEKTRYCZNYCH d.1 Napęd podajnika ślimakowego d.2 Wentylator odciągowy spalin d.3 Wentylator nawiewu ciepłego powietrza d.4 Karta elektroniczna d.5 Wyłącznik główny 3

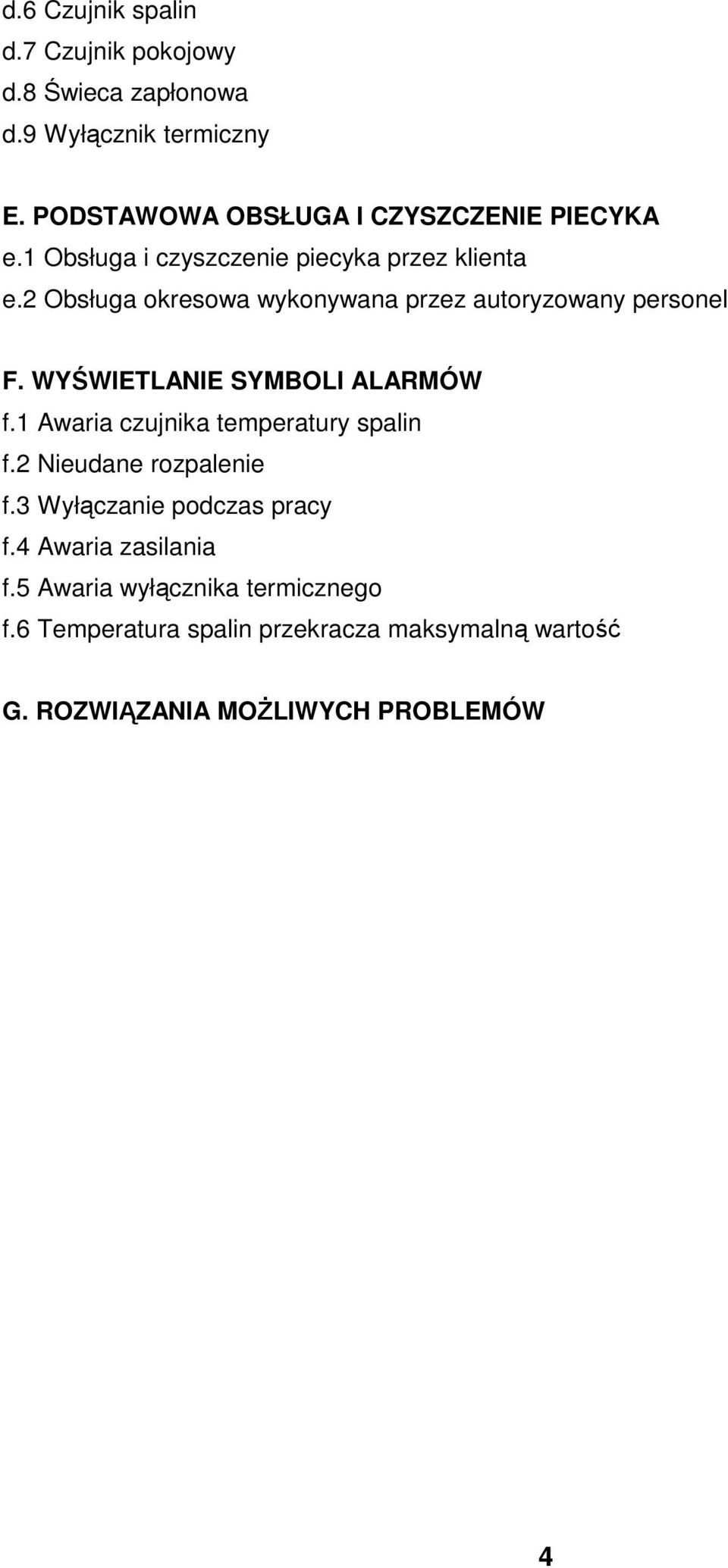

4 d.6 Czujnik spalin d.7 Czujnik pokojowy d.8 Świeca zapłonowa d.9 Wyłącznik termiczny E. PODSTAWOWA OBSŁUGA I CZYSZCZENIE PIECYKA e.1 Obsługa i czyszczenie piecyka przez klienta e.2 Obsługa okresowa wykonywana przez autoryzowany personel F. WYŚWIETLANIE SYMBOLI ALARMÓW f.1 Awaria czujnika temperatury spalin f.2 Nieudane rozpalenie f.3 Wyłączanie podczas pracy f.4 Awaria zasilania f.5 Awaria wyłącznika termicznego f.6 Temperatura spalin przekracza maksymalną wartość G. ROZWIĄZANIA MOśLIWYCH PROBLEMÓW 4

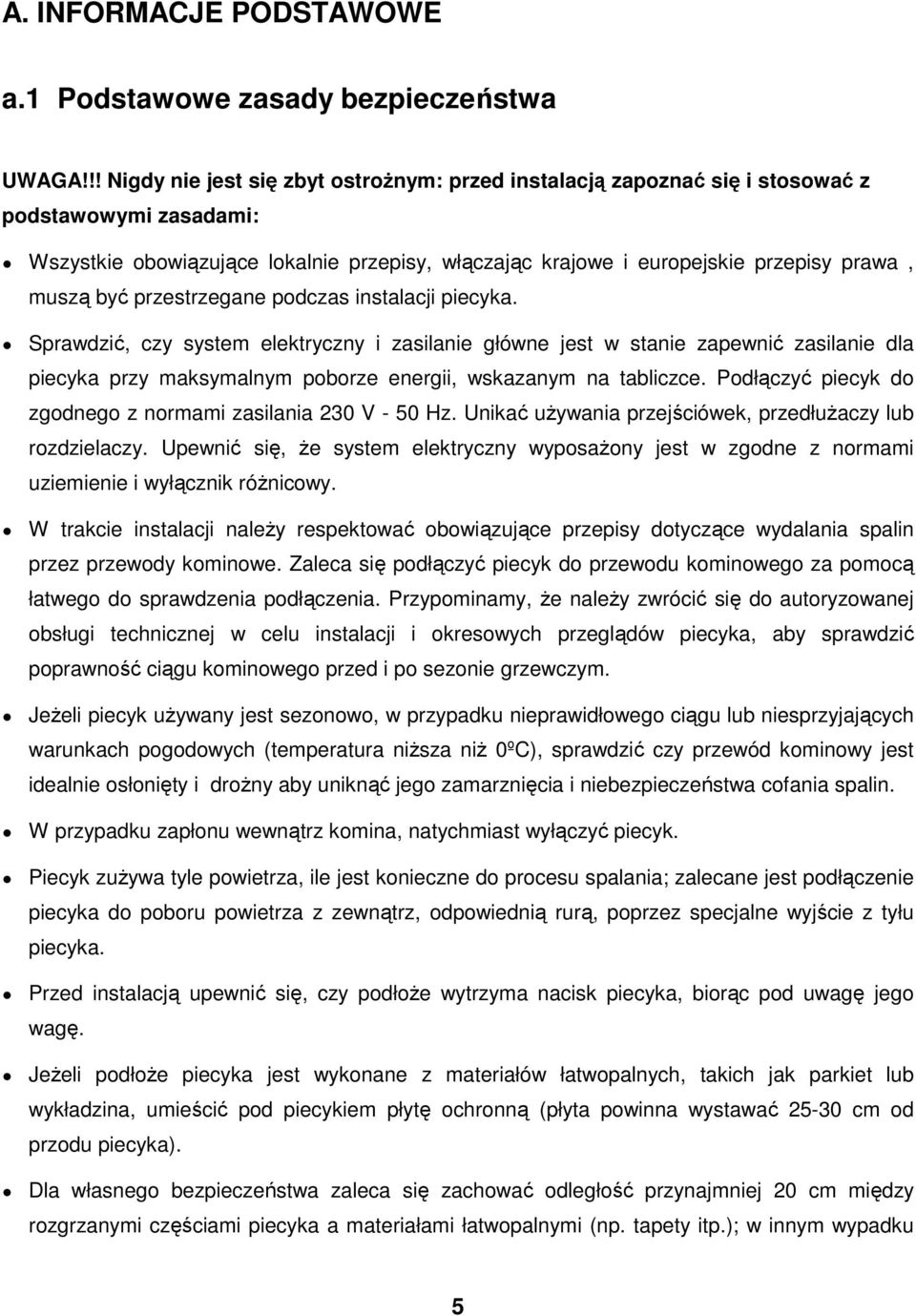

5 A. INFORMACJE PODSTAWOWE a.1 Podstawowe zasady bezpieczeństwa UWAGA!!! Nigdy nie jest się zbyt ostroŝnym: przed instalacją zapoznać się i stosować z podstawowymi zasadami: Wszystkie obowiązujące lokalnie przepisy, włączając krajowe i europejskie przepisy prawa, muszą być przestrzegane podczas instalacji piecyka. Sprawdzić, czy system elektryczny i zasilanie główne jest w stanie zapewnić zasilanie dla piecyka przy maksymalnym poborze energii, wskazanym na tabliczce. Podłączyć piecyk do zgodnego z normami zasilania 230 V - 50 Hz. Unikać uŝywania przejściówek, przedłuŝaczy lub rozdzielaczy. Upewnić się, Ŝe system elektryczny wyposaŝony jest w zgodne z normami uziemienie i wyłącznik róŝnicowy. W trakcie instalacji naleŝy respektować obowiązujące przepisy dotyczące wydalania spalin przez przewody kominowe. Zaleca się podłączyć piecyk do przewodu kominowego za pomocą łatwego do sprawdzenia podłączenia. Przypominamy, Ŝe naleŝy zwrócić się do autoryzowanej obsługi technicznej w celu instalacji i okresowych przeglądów piecyka, aby sprawdzić poprawność ciągu kominowego przed i po sezonie grzewczym. JeŜeli piecyk uŝywany jest sezonowo, w przypadku nieprawidłowego ciągu lub niesprzyjających warunkach pogodowych (temperatura niŝsza niŝ 0ºC), sprawdzić czy przewód kominowy jest idealnie osłonięty i droŝny aby uniknąć jego zamarznięcia i niebezpieczeństwa cofania spalin. W przypadku zapłonu wewnątrz komina, natychmiast wyłączyć piecyk. Piecyk zuŝywa tyle powietrza, ile jest konieczne do procesu spalania; zalecane jest podłączenie piecyka do poboru powietrza z zewnątrz, odpowiednią rurą, poprzez specjalne wyjście z tyłu piecyka. Przed instalacją upewnić się, czy podłoŝe wytrzyma nacisk piecyka, biorąc pod uwagę jego wagę. JeŜeli podłoŝe piecyka jest wykonane z materiałów łatwopalnych, takich jak parkiet lub wykładzina, umieścić pod piecykiem płytę ochronną (płyta powinna wystawać cm od przodu piecyka). Dla własnego bezpieczeństwa zaleca się zachować odległość przynajmniej 20 cm między rozgrzanymi częściami piecyka a materiałami łatwopalnymi (np. tapety itp.); w innym wypadku 5

6 zastosować materiały izolacyjne dostępne w sprzedaŝy. Odnieść tą wskazówkę równieŝ do mebli, zasłon itp. W celu ułatwienia ewentualnych interwencji przez personel techniczny, nie umieszczać piecyka wewnątrz zamkniętych przestrzeni oraz tuŝ przy ścianach, co moŝe równieŝ zakłócić pobór powietrza. Brak ciągu kominowego (lub zatkanie albo zamknięcie dopływu powietrza do paleniska) zakłóca funkcjonowanie piecyka, który podczas automatycznego włączenia, moŝe wymusić nadmierne podawanie peletu do paleniska, w związku z opóźnionym zapłonem. Nadmierne zadymienie w komorze spalania moŝe spowodować automatyczne wydzielanie oparów (gazu), i gwałtowne spalanie; w tym przypadku nigdy nie otwierać drzwi komory spalania. Całkowicie zabrania się uŝywanie cieczy łatwopalnych do rozpalania piecyka; po włączeniu piecyka pelet zapala się automatycznie. Pelet uŝywany w piecyku musi spełniać warunki opisane w niniejszej instrukcji. Nie dotykać szyby kiedy piecyk się rozgrzeje; zachować ostroŝność dotykając piecyk. Nie dopuszczać dzieci w pobliŝe piecyka kiedy jest on włączony, poniewaŝ kaŝda rozgrzana powierzchnia moŝe spowodować oparzenia. Nie podejmować Ŝadnych interwencji, poza tymi przewidzianymi do utrzymania prawidłowego funkcjonowania piecyka lub zalecanymi w niniejszej instrukcji w celu rozwiązania pojawiających się problemów. W kaŝdym przypadku zawsze odłączać piecyk od zasilania przed podjęciem interwencji i wykonywać wszelkie czynności wyłącznie jeŝeli piecyk jest zimny. Całkowicie zabronione jest usuwanie osłony zasobnika na pelet. Zawsze upewniać się i sprawdzać czy drzwi komory spalania są szczelnie zamknięte podczas gdy piecyk jest rozpalony lub funkcjonuje. Faza automatycznego rozpalania peletu jest najbardziej wraŝliwa; w związku z tym, aby uniknąć wszelkich niedogodności, zalecamy utrzymywać piecyk oraz palenisko w naleŝytej czystości. JeŜeli wystąpią zakłócenia w funkcjonowaniu, piecyk moŝna ponownie rozpalić dopiero po usunięciu zaistniałego problemu i doprowadzeniu piecyka do pierwotnego stanu. Karmek Srl nie ponosi Ŝadnej odpowiedzialności za niedogodności, odkształcenia, uszkodzenia oraz inne szkody powstałe wskutek niezastosowania się do wskazówek zawartych w niniejszej instrukcji. 6

7 a.2 Dane techniczne Moc nominalna: 10Kw Sprawność: 87% Zasilanie: 230V 50Hz ZuŜycie energii elektrycznej: W Pojemność zasobnika na pelet: 20Kg ZuŜycie peletu: 2 Kg/h CO (mieŝone przy 13% zawartości tlenu przy mocy nominalnej) 0,01% Temperatura spalin przy mocy nominalnej: średnia 193 C - max 217 C Wyświetlacz cyfrowy: TAK Program tygodniowy: TAK Termostst pokojowy: TAK Tryb automatyczny - ręczny: TAK Regulowane stopki: TAK Wymiary (mm): 550x510x1060mm Waga: stal 17Kg majolica 140Kg Paliwo: pellet Ø6mm Wylot spalin: Ø80mm Pobór powietrza: Ø50mm Minimalna bezpieczna odległość od materiałów palnych: 200mm a.3 WyposaŜenie dodatkowe Piecyk jest wyposaŝony w: - zdalne sterowanie (opcja); - kabel zasilania; - regulowane stopki; - instrukcję. a.4 Tabliczka znamionowa Tabliczka identyfikacyjna umieszczona jest z tyłu piecyka i zawiera następujące dane: - nazwę marki; - napięcie zasilania; - numer seryjny; - zuŝycie energii elektrycznej; - model; - częstotliwość; - moc cieplną; - minimalną odległość od materiałów palnych; - sprawność; - zgodność z normami - procentową wartość CO; - ostrzeŝenia - ostrzeŝenia; 7

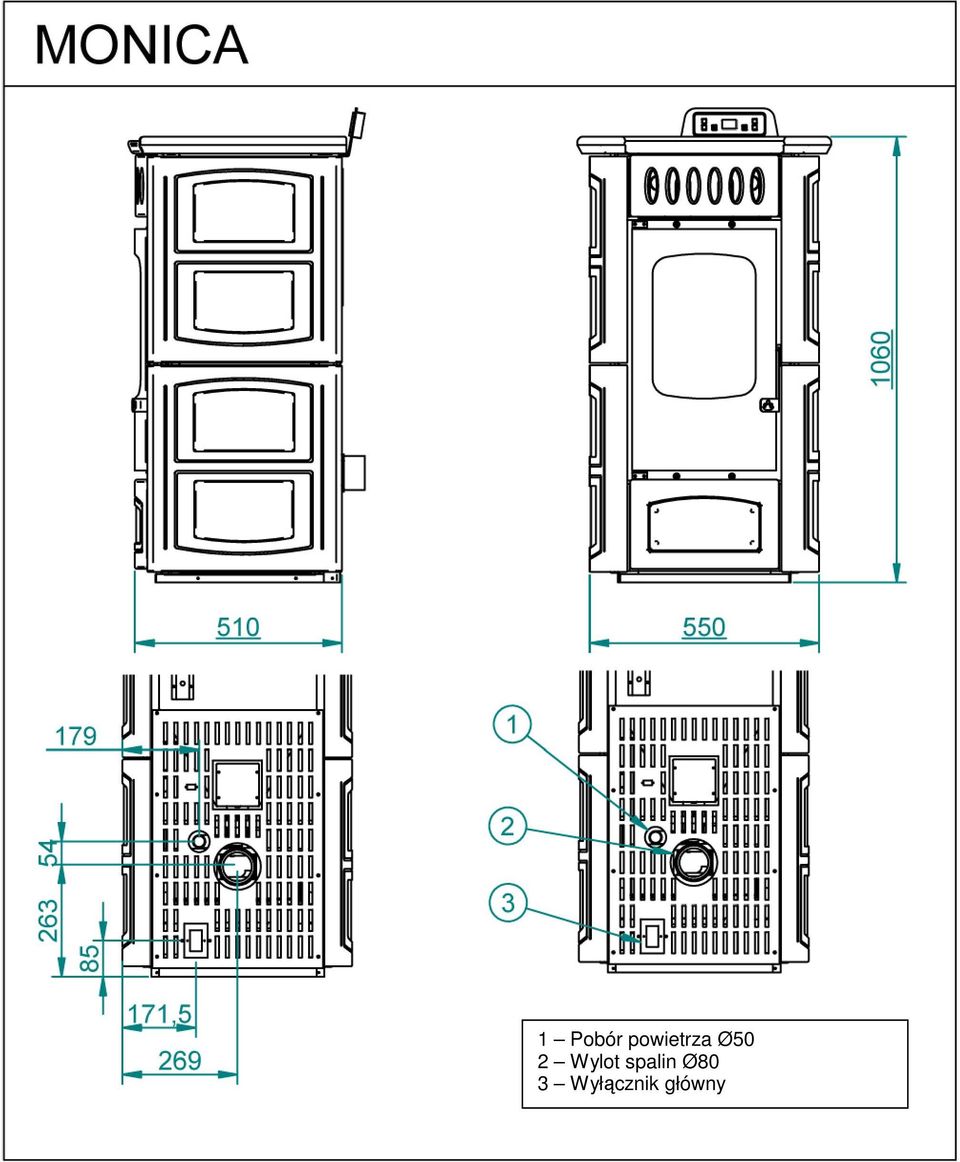

8 1 Pobór powietrza Ø50 2 Wylot spalin Ø80 3 Wyłącznik główny

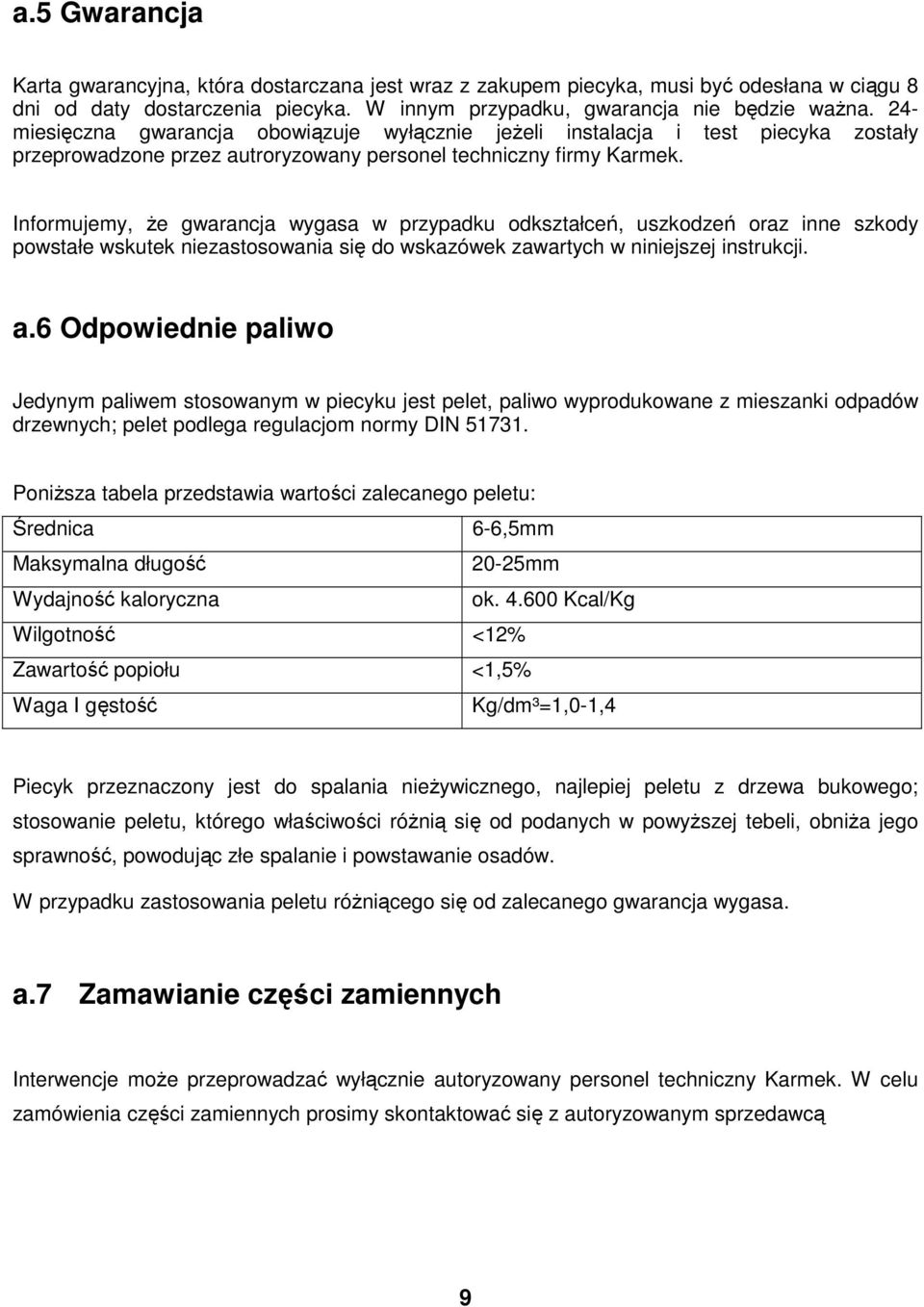

9 a.5 Gwarancja Karta gwarancyjna, która dostarczana jest wraz z zakupem piecyka, musi być odesłana w ciągu 8 dni od daty dostarczenia piecyka. W innym przypadku, gwarancja nie będzie waŝna. 24- miesięczna gwarancja obowiązuje wyłącznie jeŝeli instalacja i test piecyka zostały przeprowadzone przez autroryzowany personel techniczny firmy Karmek. Informujemy, Ŝe gwarancja wygasa w przypadku odkształceń, uszkodzeń oraz inne szkody powstałe wskutek niezastosowania się do wskazówek zawartych w niniejszej instrukcji. a.6 Odpowiednie paliwo Jedynym paliwem stosowanym w piecyku jest pelet, paliwo wyprodukowane z mieszanki odpadów drzewnych; pelet podlega regulacjom normy DIN PoniŜsza tabela przedstawia wartości zalecanego peletu: Średnica 6-6,5mm Maksymalna długość 20-25mm Wydajność kaloryczna ok Kcal/Kg Wilgotność <12% Zawartość popiołu <1,5% Waga I gęstość Kg/dm³=1,0-1,4 Piecyk przeznaczony jest do spalania nieŝywicznego, najlepiej peletu z drzewa bukowego; stosowanie peletu, którego właściwości róŝnią się od podanych w powyŝszej tebeli, obniŝa jego sprawność, powodując złe spalanie i powstawanie osadów. W przypadku zastosowania peletu róŝniącego się od zalecanego gwarancja wygasa. a.7 Zamawianie części zamiennych Interwencje moŝe przeprowadzać wyłącznie autoryzowany personel techniczny Karmek. W celu zamówienia części zamiennych prosimy skontaktować się z autoryzowanym sprzedawcą 9

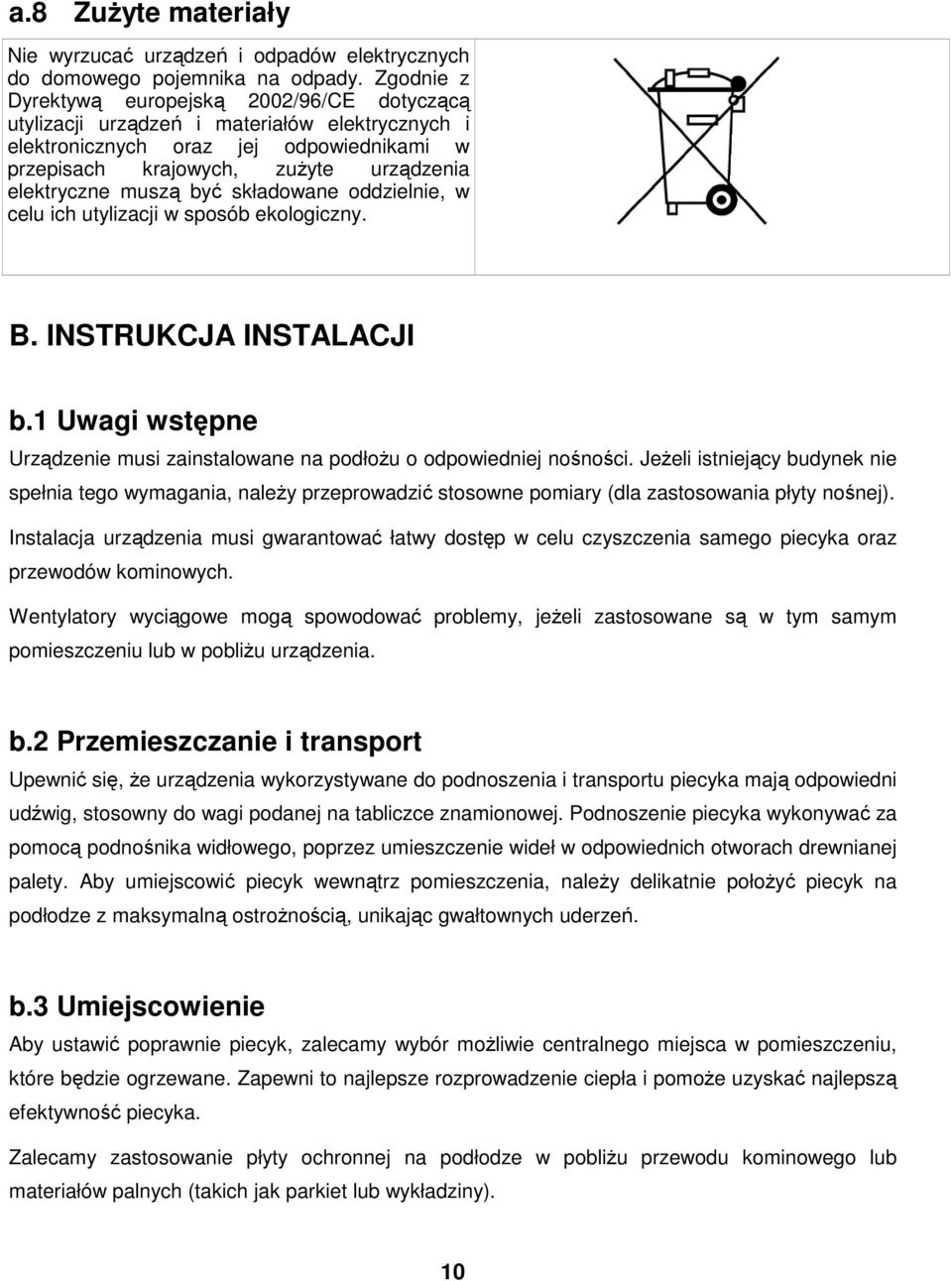

10 a.8 ZuŜyte materiały Nie wyrzucać urządzeń i odpadów elektrycznych do domowego pojemnika na odpady. Zgodnie z Dyrektywą europejską 2002/96/CE dotyczącą utylizacji urządzeń i materiałów elektrycznych i elektronicznych oraz jej odpowiednikami w przepisach krajowych, zuŝyte urządzenia elektryczne muszą być składowane oddzielnie, w celu ich utylizacji w sposób ekologiczny. B. INSTRUKCJA INSTALACJI b.1 Uwagi wstępne Urządzenie musi zainstalowane na podłoŝu o odpowiedniej nośności. JeŜeli istniejący budynek nie spełnia tego wymagania, naleŝy przeprowadzić stosowne pomiary (dla zastosowania płyty nośnej). Instalacja urządzenia musi gwarantować łatwy dostęp w celu czyszczenia samego piecyka oraz przewodów kominowych. Wentylatory wyciągowe mogą spowodować problemy, jeŝeli zastosowane są w tym samym pomieszczeniu lub w pobliŝu urządzenia. b.2 Przemieszczanie i transport Upewnić się, Ŝe urządzenia wykorzystywane do podnoszenia i transportu piecyka mają odpowiedni udźwig, stosowny do wagi podanej na tabliczce znamionowej. Podnoszenie piecyka wykonywać za pomocą podnośnika widłowego, poprzez umieszczenie wideł w odpowiednich otworach drewnianej palety. Aby umiejscowić piecyk wewnątrz pomieszczenia, naleŝy delikatnie połoŝyć piecyk na podłodze z maksymalną ostroŝnością, unikając gwałtownych uderzeń. b.3 Umiejscowienie Aby ustawić poprawnie piecyk, zalecamy wybór moŝliwie centralnego miejsca w pomieszczeniu, które będzie ogrzewane. Zapewni to najlepsze rozprowadzenie ciepła i pomoŝe uzyskać najlepszą efektywność piecyka. Zalecamy zastosowanie płyty ochronnej na podłodze w pobliŝu przewodu kominowego lub materiałów palnych (takich jak parkiet lub wykładziny). 10

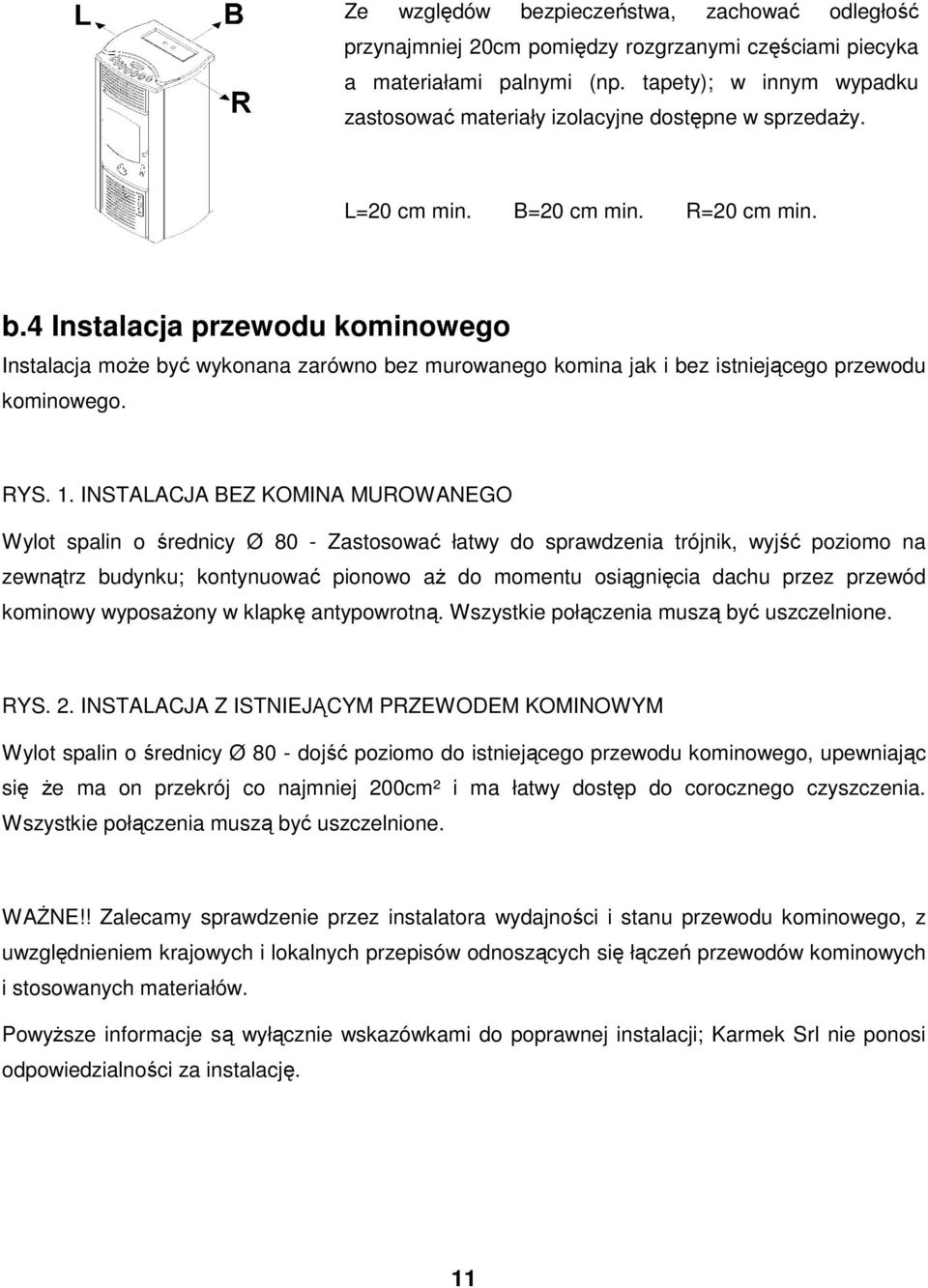

11 Ze względów bezpieczeństwa, zachować odległość przynajmniej 20cm pomiędzy rozgrzanymi częściami piecyka a materiałami palnymi (np. tapety); w innym wypadku zastosować materiały izolacyjne dostępne w sprzedaŝy. L=20 cm min. B=20 cm min. R=20 cm min. b.4 Instalacja przewodu kominowego Instalacja moŝe być wykonana zarówno bez murowanego komina jak i bez istniejącego przewodu kominowego. RYS. 1. INSTALACJA BEZ KOMINA MUROWANEGO Wylot spalin o średnicy Ø 80 - Zastosować łatwy do sprawdzenia trójnik, wyjść poziomo na zewnątrz budynku; kontynuować pionowo aŝ do momentu osiągnięcia dachu przez przewód kominowy wyposaŝony w klapkę antypowrotną. Wszystkie połączenia muszą być uszczelnione. RYS. 2. INSTALACJA Z ISTNIEJĄCYM PRZEWODEM KOMINOWYM Wylot spalin o średnicy Ø 80 - dojść poziomo do istniejącego przewodu kominowego, upewniając się Ŝe ma on przekrój co najmniej 200cm² i ma łatwy dostęp do corocznego czyszczenia. Wszystkie połączenia muszą być uszczelnione. WAśNE!! Zalecamy sprawdzenie przez instalatora wydajności i stanu przewodu kominowego, z uwzględnieniem krajowych i lokalnych przepisów odnoszących się łączeń przewodów kominowych i stosowanych materiałów. PowyŜsze informacje są wyłącznie wskazówkami do poprawnej instalacji; Karmek Srl nie ponosi odpowiedzialności za instalację. 11

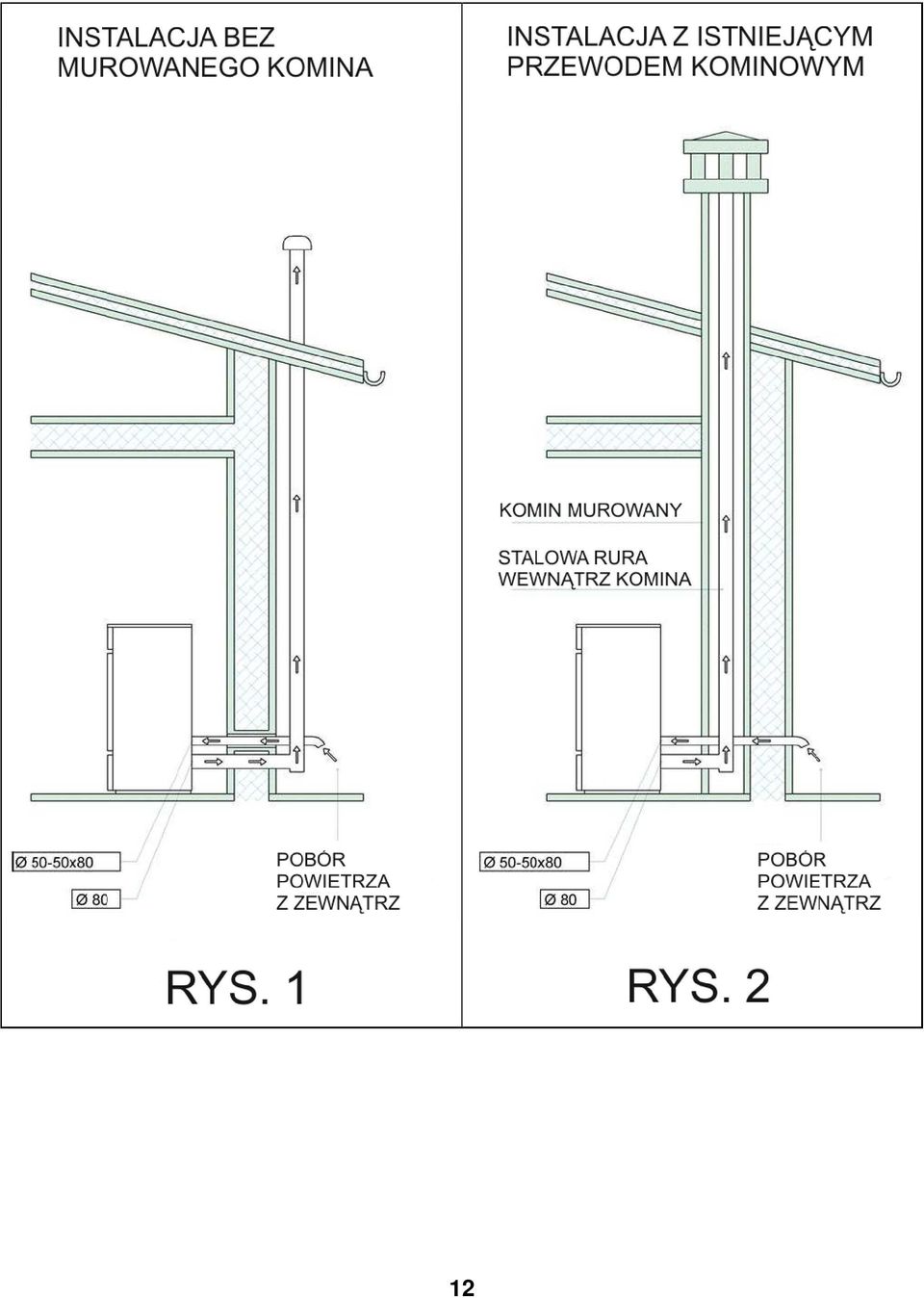

12 12

13 b.5 Instalacja przewodu poboru powietrza Dla kaŝdego z opisanych rozwiązań, moŝliwe są dwie alternatywy: Pobór powietrza bezpośrednio z zewnątrz poprzez rurę (średnica wewnętrzna Ø 50mm; max długość 1,5m), podłączoną do otworu poboru powietrza z tyłu piecyka. Pobór powietrza bezpośrednio z pomieszczenia, w którym zainstalowany jest piecyk, przy załoŝeniu, ze w pobliŝu piecyka, na przyległej ścianie, znajduje się kanał wentylacyjny (min przekrój 100cm²), który wychodzi na zewnątrz budynku. W obu przypadkach, okresowo sprawdzać, czy nic nie zakłóca przepływu powietrza. WAśNE: Urządzenia nie moŝna podłączać do komina zbiorowego. b.6 Podłączenie do zasilania elektrycznego Sprawdzić, czy system elektryczny i zasilanie główne jest w stanie zapewnić zasilić piecyk przy maksymalnym poborze energii, wskazanym na tabliczce. Upewnić się, Ŝe system elektryczny wyposaŝony jest w zgodne z normami uziemienie i wyłącznik róŝnicowy. Podłączyć piecyk do zgodnego z normami zasilania 230 V - 50 Hz. Unikać uŝywania przejściówek, przedłuŝaczy lub rozdzielaczy. Upewnić się czy kabel podłączenia do zasilania nie styka się z Ŝadną powierzchnią piecyka; upewnić się równieŝ, czy piecyk nie stoi na kablu. Silnik w piecyku jest chroniony przez bezpiecznik, który znajduje się w głównym wyłaczniku z tyłu piecyka. Pamiętać, aby przed podjęciem jakichkolwiek interwencji obsługowych i/lub kontrolnych, zawsze odłączać piecyk od zasilania. 13

14 SCHEMAT ELEKTRYCZNY 14

15 C. INSTRUKCJA OBSŁUGI c.1 Uwagi wstępne Wszystkie obowiązujące lokalnie przepisy, włączając krajowe i europejskie przepisy prawa muszą być przestrzegane podczas instalacji piecyka. Nie uŝywać urządzenia do spalania śmieci lub w jakichkolwiek innych celach niŝ te, do których piecyk został stworzony. Nie stosować innego paliwa niŝ pelety. Nie uŝywać paliw ciekłych. Urządzenie i jego zewnętrzne powierzchnie rozgrzewają się podczas pracy; chwytać ostroŝnie w celu uniknięcia oparzeń. Nie stosować Ŝadnych nieoryginalnych zamienników do urządzenia. UŜywać tylko oryginalnych części zalecanych przez producenta. c.2 Wprowadzenie Piecyk na pelet łączy w sobie ciepło prawdziwego płomienia z komfortem automatycznej kontroli temperatury, poprzez rozpalenia i wyłączenia, z moŝliwością programowania piecyka na róŝne dni. Automatyczne podawanie peletu oraz pojemność zasobnika na pelet umoŝliwiają automatyczne funkcjonowanie piecyka przez dłuŝszy czas i jego lepsze wykorzystanie. JeŜeli piecyk osiągnie ustawione wartości a temperatura utrzymuje się przez pewien czas (zdefiniowany przez producenta) na stałym poziomie, wówczas urządzenie nie będzie podsycało ognia. Kiedy temperatura spalin spadnie poniŝej wartości zadanej przez producenta to piecyk ponownie automatycznie rozpali ogień. Piecyk musi mieć zawsze szczelnie zamknięte drzwi komory spalania podczas funkcjonowania. System odprowadzania spalin musi być obowiązkowo idealnie uszczelniony. Aby zapewnić poprawne funkcjonowanie i dobrą wydajność piecyka, naleŝy zawsze utrzymywać go w czystości. 15

16 c.3 Wyświetlacz Na poniŝszym schemacie znajduje się opis wyświetlacza. WAśNE: JeŜeli temperatura nie będzie ustawiona w przeciągu kilku sekund, ekran automatycznie powróci do poprzedniego wyświetlenia. ON/OFF (Wł/Wył) Wyświetlacz Zwiększanie wartości SET (ustaw) Odbiornik zdalnego sterowania Zmniejszanie wartości c.4 Pierwsze rozpalenie piecyka Pierwszego rozpalenia musi dokonać wykwalifikowany technik; w innym przypadku gwarancja wygaśnie. c.5 Uruchomienie piecyka NaleŜy pamiętać, Ŝe po pierwszym napełnieniu zasobnika na pelet podajnik, który zasila palenisko, jest całkowicie pusty. W związku z tym, przy rozpaleniu piecyka po raz pierwszy naleŝy ręcznie dostarczyć pelet a następnie rozpalić piecyk. Nacisnąć przycisk ON/OFF aŝ do momentu wyświetlenia komunikatu ON AC. Podczas rozpalania, piecyk nagrzewa zapalarkę (opornik) przez około 1 minutę. Po rozgrzaniu zapalarki, pojawi się komunikat AR ; oznacza to, Ŝe ślimak podaje pelet z prędkością zadaną przez ustawienia techniczne (które mogą być zmienione). Pelet podany do paleniska napotyka rozŝarzoną zapalarkę i zapala się, wymuszając rozpoczęcie spalania. Kiedy pelety wewnątrz palnika są całkowicie wypalone, piecyk rozpoczyna normalne funkcjonowanie. 16

17 c.6 Ustawienie temperatury pokojowej Piecyk wyposaŝony jest w termostat z czujnikiem temperatury pokojowej, który znajduje się z tyłu piecyka. UmoŜliwia on ustabilizowanie i utrzymanie temperatury w pomieszczeniu gdzie znajduje się piecyk. Aby zmienić temperaturę pokojową, naleŝy przytrzymać naciśnięty przycisk SET a następnie uregulować temperaturę zmniejszając ją lub podnosząc za pomocą przycisków /. c.7 Wyłączenie piecyka Piecyk moŝna wyłączyć poprzez naciśnięcie przycisku ON/OFF przez kilka sekund. Na ekranie wyświetli się komunikat OFF ; podawanie peletu jest przerwane i wzrasta szybkość wentylatora odciągowego spalin aby obniŝyć temperaturę. Piecyk zakończy swój cykl i wyłączy się automatycznie. W przypadku nieumyślnego wyłączenia, piecyk musi zakończyć procedurę wyłączania przed jego ponownym uruchomieniem. c.8 Zdalne sterowanie Opcjonalne zdalne sterowanie umoŝliwia obsługę następujących funkcji: - rozpalanie i wyłączanie piecyka: nacisnąć przycisk ON/OFF - dostęp do menu: nacisnąć przycisk SET - zmianę temperatury pokojowej, programu lub prędkości podawania peletu: nacisnąć przycisk /. 17

18 c.9 Ustawianie automatycznego rozpalenia (chronotermostat) Funkcja automatycznego rozpalania umoŝliwia wprowadzenie tygodniowego programu rozpaleń i wyłączeń piecyka. Dzięki tej funkcji moŝliwe jest ustawienie trzech dziennych rozpaleń; moŝliwe jest równieŝ uniknięcie dodatkowego programowania, dzięki zapamiętywaniu ustawionych danych. Nacisnąć przez 2 sekundy przycisk SET aby wejść do ustawień. Na ekranie wyświetli się komunikat Prog ; przyciski / umoŝliwiają wybór następujących ustawień: - Pr OF: aktywuje lub dezaktywuje programator. Aby aktywować programator naleŝy nacisnąć przycisk SET i za pomocą przycisków / przejść przez kolejne opcje aŝ do momentu kiedy ekran wyświetli komunikat ON. Ustawienie potwierdzić przyciskiem SET i nacisnąć przycisk ON/OFF aby wyjść z ustawień. - SET: Ustawianie czasu i daty. Aby ustawić czas nacisnąć przez 2 sekundy przycisk SET i za pomocą przycisków / przejść przez kolejne opcje aŝ do momentu kiedy ekran wyświetli komunikat SET. Ustawienia potwierdzić przyciskiem SET. Za pomocą przycisków / ustawić czas: kaŝde naciśnięcie przycisku zwiększa wartość o 15 minut; kaŝde naciśnięcie przycisku zwiększa wartość o 1 minutę. Ustawienia potwierdzić przyciskiem SET. Dzień tygodnia ustawić za pomocą przycisków /. Day 1 (Dzień 1) Day 2 (Dzień 2) Day 3 (Dzień 3) Day 4 (Dzień 4) Day 5 (Dzień 5) Day 6 (Dzień 6) Day 7 (Dzień 7) OFF Poniedziałek Wtorek Środa Czwartek Piątek Sobota Niedziela Dezaktywacja programatora Ustawienia potwierdzić przyciskiem SET i nacisnąć przycisk ON/OFF aby wyjść z ustawień. 18

19 - Pr 1: Program nr 1 Aby ustawić Pr 1, naleŝy nacisnąć przycisk SET i za pomocą przycisków / przejść przez kolejne opcje aŝ do momentu kiedy ekran wyświetli komunikat PR 1". Ustawienie potwierdzić przyciskiem SET. Na ekranie pojawi się komunikat On P1". Czas rozpalenia ustawić za pomocą przycisków / i potwierdzić przyciskiem SET. Na ekranie pojawi się komunikat Of P1". Czas wyłączenia piecyka ustawić za pomocą przycisków / i nacisnąć dwa razy przycisk SET - pierwszy raz aby potwierdzić wybór a drugi aby przejść przez dni tygodnia. Dla kaŝdego dnia aktywować lub dezaktywować program za pomocą przycisków /. Kiedy ustawianie jest zakończone, nacisnąć przycisk ON/OFF aby wyjść z ustawień. WYJAŚNIENIE: On - włączony ; Off - wyłączony ; Day - dzień Przykładowy program: Pr 1 On(wł.) 07:00 Of(wył.) 09:00 Day 1 Day 2 Day 3 Day 4 Day 5 Day 6 Day 7 On On On On On Off Off - Pr 2: Program nr 2 Aby ustawić drugi program, postępować tak samo jak w przypadku Pr 1. Przykładowy program: Pr 2 On(wł.) 17:00 Of(wył.) 23:00 Day 1 Day 2 Day 3 Day 4 Day 5 Day 6 Day 7 On On On On On Off Off - Pr 3: Program nr 3 Aby ustawić drugi program, postępować tak samo jak w przypadku Pr 1 i Pr 2. Przykładowy program: Pr 3 On(wł.) 09:00 Of(wył.) 22:00 Day 1 Day 2 Day 3 Day 4 Day 5 Day 6 Day 7 Off Off Off Off Off On On 19

20 c.10 Opcje podawania peletu W przypadku duŝych róŝnic między właściwościami zalecanego peletu a właściwościami stosowanego, moŝliwa jest pewna zmiana ilości podawania peletu do palnika. Nacisnąć przez 2 sekundy przycisk SET i nacisnąć go ponownie aŝ do momentu kiedy na ekranie pojawi się komunikat CP. Za pomocą przycisków / ustawić Ŝądane parametry wg poniŝszych wskazówek: -1 = -10% -2 = -20% -3 = -30% +1 = +10% +2 = +20% +3 = +30% Ustawienia potwierdzić przyciskiem SET i nacisnąć przycisk ON/OFF aby wyjść z ustawień. 20

21 D. CZĘŚCI MECHANICZNE I ELEKTRYCZNE d.1 Napęd podajnika ślimakowego Silnik napędza podajnik ślimakowy, który dostarcza pelet z zasobnika do palnika. d.2 Wentylator odciągowy spalin Wentylator odciągowy spalin zamontowany jest na turbinie wylotowej z tyłu piecyka. Jego zadaniem jest pobór i wydalanie spalin, które powstają w komorze spalania. UmoŜliwia to idealne spalanie oraz lepszą wydajność termiczną. d.3 Wentylator nawiewu ciepłego powietrza Wentylator ten pobiera powietrze z pomieszczenia i oddaje z powrotem nagrzane powietrze, przeprowadzając je przez rury wymiennika. d.4 Płyta elektroniczna Płyta elektroniczna gwarantuje prawidłowe funkcjonowanie i maksymalne bezpieczeństwo piecyka przy obsłudze wszystkich jego funkcji. d.5 Wyłącznik główny Ta część elektroniczna piecyka składa się z bezpiecznika 4A i z filtra elektronicznego, który chroni piecyk przed przeładowaniem elektrycznym i przed problemami związanymi z wpływem pola elektromagnetycznego. d.6 Czujnik spalin Czujnik spalin nadzoruje temperaturę spalin w turbinie wylotowej, i aktywuje się się w momencie kiedy temperatura osiąga wartość 270 C, wprowadzając piecyk w tryk konserwacyjny RIS. 21

22 d.7 Czujnik pokojowy Czujnik pokojowy umieszczony jest z tyłu piecyka i nadzoruje temperaturę pomieszczenia, w którym znajduje się piecyk. d.8 Świeca załonowa Świeca iskrowa umoŝliwia rozpalenie ognia wewnątrz palnika. Rozpalenie peletu następuje z powodu nagrzania świecy i powietrza wewnątrz komory spalania. d.9 Wyłącznik termiczny Wyłącznik termiczny znajduje się z boku zasobnika na pelet. Jego zadaniem jest wyłączenie podajnika w momencie, kiedy w zasobniku została osiągnięta wcześniej zdefiniowana temperatura. 22

23 E. PODSTAWOWA OBSŁUGA I CZYSZCZENIE e.1 Obsługa i czyszczenie piecyka wykonywane przez klienta Przed rozpaleniem piecyka zaleca się wyczyścić jego wnętrze. Otworzyć drzwi komory spalania i odkurzyć podstawę palnika. Wyjąć palnik, sprawdzić jego czystość i przeczyścić jego otwory jeŝeli jest to konieczne. Odkurzyć miejsce na palnik i oczyścić jego krawędzie. WłoŜyć palnik na swoje miejsce po upewnieniu się, Ŝe jego krawędzie pasują idealnie do swoich miejsc. OpróŜnić popielnik. Zamknąć popielnik i drzwi komory spalania. e.2 Obsługa okresowa wykonywana przez autoryzowany personel CO KAśDE 6 MIESIĘCY: Generalne czyszczenie rur przewodu kominowego piecyka wewnątrz i na zewnątrz. Wyjąć wewnętrzną osłonę paleniska; dokładnie oczyścić i usunąć osady wewnątrz palnika i wokół niego. Oczyścić wentylatory i sprawdzić ich mechanizmy mocujące i napędowe. Wyczyścić, sprawdzić i usunąć osady opornika zapalarki wokół niego. Wyczyścić wyświetlacz i zdalne sterowanie. Sprawdzić kable elektryczne, połączenia i kabel zasilania. Wyczyścić zasobnik na pelet i sprawdzić podajnik ślimakowy. Przeprowadzić test funkcjonowania, załadunku peletu i rozpalania piecyka. CO KAśDE 12 MIESIĘCY: Dodatkowo, poza wszystkimi czynnościami wymaganymi co kaŝde 6 miesięcy: Wymienić rolkę zapalarki (w przypadku codziennego uŝytkowania z więcej niŝ trzema rozpaleniami na dzień). Sprawdzić i wyczyścić kanał spalinowy. Sprawdzić ciąg kominowy (moŝliwe przeprowadzenie lub zamówienie czyszczenia komina). 23

24 F. WYŚWIETLANIE SYMBOLI ALARMÓW Alarmy wyświetlane są na panelu sterowania; pojawienie się alarmu powoduje natychmiastowe zatrzymanie piecyka i dopiero po rozwiązani zaistniałego problemu, moŝliwe jest ponowne uruchomienie piecyka, zgodnie ze wskazówkami zawartymi w niniejszej instrukcji. PoniŜej podana jest lista alarmów z ich moŝliwymi przyczynami i rozwiązaniami zaistniałych problemów. Awaria wentylatora odciągowego spalin Brak płomienia Nieudane rozpalenie Awaria zasilania Awaria wyłącznika termicznego Temperatura spalin przekracza max wartość H2 H3 (SF na wyświetlaczu) H4 (AF na wyświetlaczu) H5 H6 H7 f.1 Awaria wentylatora odciągowego spalin Nie działa napęd wentylatora odciągowego spalin. Piecyk natychmiast rozpoczyna procedurę wyłączania. f.2 Brak płomienia Nie pojawia się ogień. Piecyk natychmiast rozpoczyna procedurę wyłączania. f.3 Nieudane rozpalenie Pojawia się, kiedy faza rozpalania jest nieudana lub w przypadku, kiedy piecyk nie osiąga temperatury zapłonu, przy gradiencie 3 C na minutę. Piecyk automatycznie rozpoczyna procedurę wyłączania. f.4 Awaria zasilania Kiedy piecyk jest włączony, brak zasilania powoduje zatrzymanie urządzeń elektrycznych. JeŜeli zasilanie następuje ponownie w przeciągu kilku sekund, piecyk uruchamia ponownie się uruchamia. f.5 Awaria wyłącznika termicznego Temperatura wyłącznika termicznego została przekroczona. Skontaktować się z autoryzowaną obsługą techniczną w celu sprawdzenia lub wymiany wyłącznika termicznego. f.6 Temperatura spalin przekracza maksymalną wartość Czujnik spalin jest uszkodzony lub odłączony. Piecyk natychmiast rozpoczyna procedurę wyłączania. Sprawdzić podłączenia elektryczne i wymienić czujnik spalin jeŝeli jest to konieczne. 24

25 G. ROZWIĄZANIA MOśLIWYCH PROBLEMÓW PROBLEM MOśLIWY POWÓD ROZWIĄZANIE Wyświetlacz jest pusty i nie działają przyciski. Zdalne sterowanie działa słabo. Brak zasilania. Zakłócenia w połączeniu między wyświetlaczem a kartą. Zbyt duŝa odległość od piecyka. Sprawdzić czy kabel zasilania jest podłączony. Sprawdzić czy wyświetlacz i karta są prawidłowo podłączone. PrzybliŜyć się do piecyka z pilotem. Nieudane rozpalenie. Piecyk nie rozpala się automatycznie. Baterie pilota. Zbyt duŝo peletu zgromadzonego na palniku. Zapalarka nie osiąga swojej temperatury. Sprawdzić i wymienić baterie. Wyczyścić palnik. Sprawdzić kable elektryczne i bezpieczniki. Uszkodzona lub zuŝyta zapalarka. Skontaktować się z pomocą techniczną w celu wymiany zapalarki, jeŝeli jest uszkodzona. Piecyk jest zablokowany. Pelet nie spada na palnik. Nadmierne uŝytkowanie bez czyszczenia. WAśNE: odłączyć piecyk od zasilania przed: - sprawdzeniem czy pelet nie zaklinował się w zsypie; - sprawdzeniem czy kanał podajnika nie jest zablokowany; - sprawdzeniem uszczelnienia drzwi. Wyczyścić palnik. Pusty zasobnik na pelet. Załadować pelet do zasobnika. Podajnik bez peletu. Napełnić zasobnik i postępować wg wskazówek dla pierwszego rozpalenia. 25

26 PROBLEM MOśLIWY POWÓD ROZWIĄZANIE Piecyk jest zablokowany przez nieudane dostarczenie peletu. Piecyk przedwcześnie się zatyka i ma nieregularne spalanie. Problem techniczny z podajnikiem ślimakowym. Przewód kominowy zatkany lub zbyt długi. WAśNE: odłączyć piecyk od zasilania przed: - oczyścić śrubę z moŝliwych osadów; - oczyścić kanał podajnika z moŝliwych osadów; - usunąć pył z peletu zgromadzony na spodzie zasobnika. Zob. paragraf dotyczący instalacji piecyka. Sprawdzić czy przewód kominowy jest czysty. Zbyt wilgotny pelet. Sprawdzić jakość peletu. Zbyt duŝa ilość peletu w zasobniku. Skontaktować się z pomocą techniczną. Klapka przeciwpowrotna blokuje wylot spalin. Sprawdzić klapkę przeciwpowrtoną i/lub zainstalować ją jeŝeli jest to konieczne. Niedostateczny pobór powietrza do komory spalania. Sprawdzić, czy palnik jest prawidłowo umieszczony i czy jest czysty; sprawdzić czy przewód poboru powietrza jest czysty. Skontaktować się z pomocą techniczną. Dym wyczuwalny w pomieszczeniu - wyłączenie piecyka Niedawne zmiany rodzaju stosowanego peletu. Złe spalanie. Nieprawidłowe wentylatora spalin. działanie odciągowego Nieprawidłowa instalacja przewodu kominowego. Skontaktować się z pomocą techniczną. Skontaktować się z pomocą techniczną. 26

27 Wyprodukowano we Włoszech Wyłączny importer: CIEPŁO-TECH s.c Wrocław, ul. Rychtalska 10A WARUNKI GWARANCJI: NA KOŃCU KAśDEGO SEZONU, AUTORYZOWANA OBSŁUGA TECHNICZNA MUSI OBOWIĄZKOWO PRZEPROWADZIĆ GENERALNE CZYSZCZENIE PIECYKA; W INNYM PRZYPADKU GWARANCJA WYGAŚNIE. SZCZEGÓŁOWE WARUNKI GWARANCJI NA KARCIE GWARANCYJNEJ.
