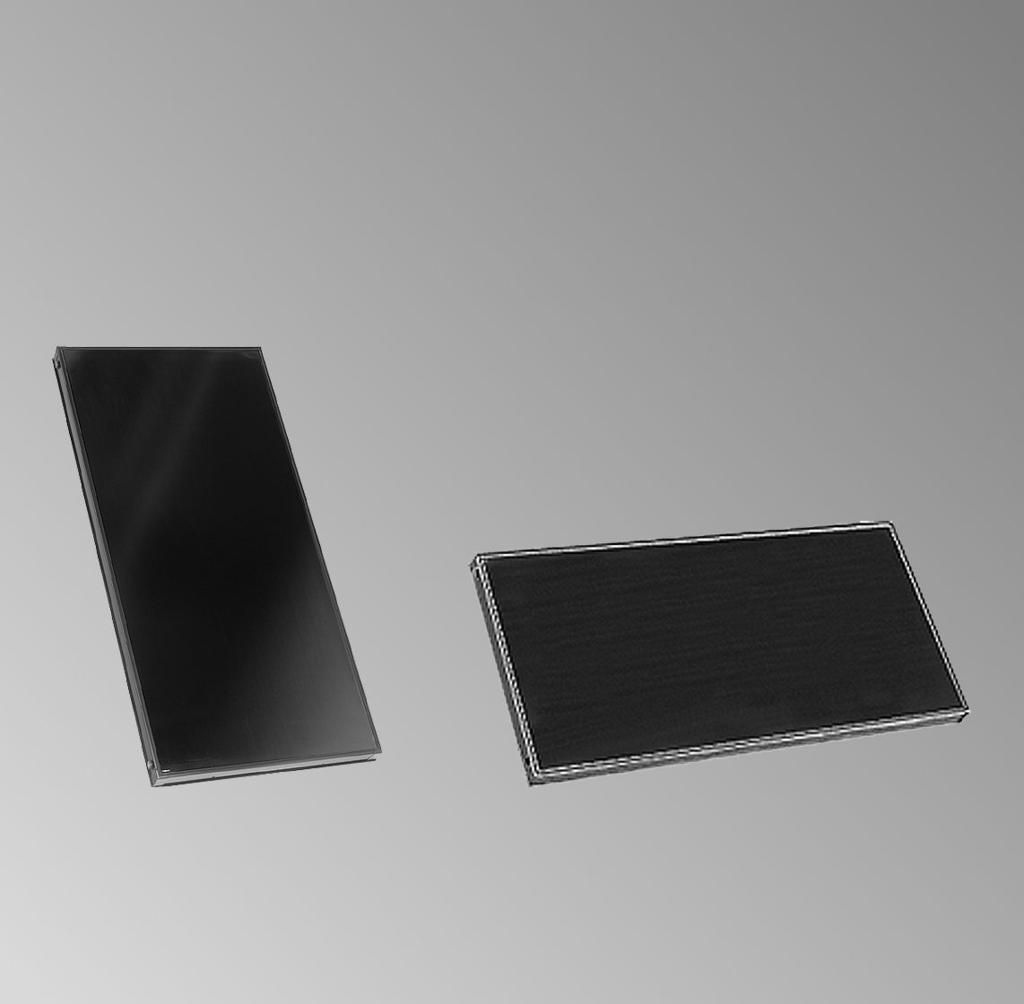

1 Instrukcja montażu dla wykwalifikowanego personelu VIESMANN Vitosol-F Typ SV i SH Kolektor płaski do dachów ze spadkiem, integracja z dachem VITOSOL-F 6/2011 Po montażu usunąć!

2 Wskazówki dotyczące bezpieczeństwa Prosimy o dokładne przestrzeganie wskazówek bezpieczeństwa w celu wykluczenia ryzyka utraty zdrowia oraz powstania szkód materialnych. Objaśnienia do wskazówek bezpieczeństwa Uwaga! Ten znak ostrzega przed stratami materialnymi i zanieczyszczeniem środowiska. Wskazówka Tekst oznaczony słowem Wskazówka zawiera dodatkowe informacje. Prace przy instalacji Odłączyć instalację od napięcia elektrycznego (np. za pomocą oddzielnego bezpiecznika lub wyłącznika głównego) i sprawdzić jego brak w obwodach. Zabezpieczyć instalację przed przypadkowym włączeniem. Grupa docelowa Niniejsza instrukcja skierowana jest wyłącznie do wykwalifikowanego personelu. Prace na podzespołach elektrycznych mogą być wykonywane tylko przez wykwalifikowany personel. Przepisy Podczas prac należy przestrzegać krajowych przepisów dot. instalacji, przepisów bezpieczeństwa i higieny pracy, ustawowych przepisów o ochronie środowiska, przepisów zrzeszeń zawodowo-ubezpieczeniowych, stosownych przepisów bezpieczeństwa DIN, EN, DVGW i VDE a ÖNORM, EN i ÖVE c SEV, SUVA, SVTI, SWKI i SVGW 2

3 Spis treści Przygotowanie do montażu Przygotowanie do montażu... 5 Wersje montażu... 5 Wersja podstawowa A... 5 Wersja ozdobna B... 5 Poświadczenie statyczne... 6 Liczba i długość drewnianych belek montażowych w pakietach... 8 Wymagana powierzchnia dachu... 8 Prace montażowe Podzespoły wersja podstawowa A Elementy boczne dla wersji podstawowej Fartuch ołowiany i elementy środkowe Elementy przyłączeniowe dla wersji podstawowej Podzespoły wersja ozdobna B Elementy boczne dla wersji ozdobnej Fartuch ołowiany i elementy środkowe Elementy przyłączeniowe dla wersji ozdobnej Osłona dla wersji ozdobnej (zestaw podstawowy dla pierwszego i ostatniego kolektora) Osłona dla wersji ozdobnej (zestaw uzupełniający dla środkowych kolektorów) 14 Kolejność montażu Przed montażem Zakres zastosowania blachy naprawczej Element boczny z otworami Wskazówka dotycząca drewnianych belek montażowych Montaż ramy pokrycia Przykręcanie drewnianych belek montażowych Montaż rynien i fartucha ołowianego Montaż bocznych blach łączących Montaż elementów bocznych Montaż elementów środkowych Montaż prawych blach bocznych Montaż uchwytów kolektora Montaż kolektorów Wprowadzanie rur łączących Nakładanie kolejnych kolektorów Montaż zestawu przyłączeniowego Montaż zestawu przyłączeniowego wersja podstawowa A Montaż zestawu przyłączeniowego wersja ozdobna B Montaż czujnika temperatury cieczy w kolektorze Montaż osłon wersja podstawowa A

4 Spis treści (ciąg dalszy) Montaż osłon wersja ozdobna B Położenie i montaż klinów Pokrycie dachu Przykrywanie pola kolektorów Instalacja Uruchomienie i precyzyjna regulacja

5 Przygotowanie do montażu Aby zapobiec uszkodzeniu pokrycia kalenicy, należy zapewnić wystarczającą ilość wolnej przestrzeni po stronie kalenicy, min. 3 rzędy w przypadku pokrycia dachówką holenderską. Wskazówka W przypadku pokrycia dachówką holenderską zaleca się zachowanie wolnej przestrzeni przy desce szczytowej równej szerokości 3 dachówek holenderskich. W celu kontroli i konserwacji należy w pobliżu kolektorów zaprojektować wyjście na dach. W celu zabezpieczenia przed przedostawaniem się wody powstającej na skutek drobnego nawiewanego śniegu i działania wiatru należy podjąć dodatkowe działania, np. założyć dolne warstwy napinające. W razie potrzeby zamontować kratkę przeciwśniegową. Wersje montażu Wersja podstawowa A Pakiet z osłonami bocznymi (z lewej i prawej strony). Wersja ozdobna B Pakiet z osłonami bocznymi (z lewej i prawej strony) oraz osłonami górnego i dolnego rzędu kolektorów. 5

6 Wersje montażu (ciąg dalszy) Systemy mocujące są przeznaczone do dachów o nachyleniu podanym w poniższej tabeli (wersje A i B, patrz poprzednie rysunki). Typ kolektora SV SH Nachylenie dachu 15 do do do do 60 Dachówka holenderska A A, B A A, B Łupek B B Dachówka karpiówka A, B A, B Dachówka mnich-mniszka A A A A Poświadczenie statyczne Wymagania statyczne u inwestora są spełnione, jeśli montaż odbywa się w następujących warunkach: Odstępy między krokwiami wynoszą maks. 800 mm. Śruby 8 x 120 Assy Plus VG z atestem DIBT do szerokości wkręcania w krokwie 60 mm. Drewniana belka montażowa 40 x 120 mm, dla każdej krokwi należy zastosować dwie śruby. Wymagania statyczne są spełnione w przypadku stosowania następujących pakietów (wyposażenie dodatkowe). Pakiet - drewniana belka montażowa: 1 3 6

7 Poświadczenie statyczne (ciąg dalszy) Drewniana belka montażowa (40 x 60 mm/40 x 120 mm, NH S10 ÜH-TS) Wskazówka Do montażu kolektora bezwzględnie wymagane są drewniane belki montażowe spełniające to wymaganie. Pakiet - poświadczenie statyczne: 1 Tx40 8x120 2 Do obciążenia śniegowego do 2,55 kn/m 2, prędkości wiatru do 150 km/h i odstępu między krokwiami maks. 800 mm. Elementy składowe: Drewniana belka montażowa (40 x 60 mm/40 x 120 mm, NH S10 ÜH- TS) Śruby z atestem DIBT do rozszerzonego poświadczenia statycznego. 3 Tx25 4 5x70 7

8 Poświadczenie statyczne (ciąg dalszy) Liczba i długość drewnianych belek montażowych w pakietach Typ SV Jednorzędowy (w przypadku montażu dwurzędowego podaną liczbę należy podwoić) Liczba kolektorów Długość Liczba drewnianych belek montażowych drewnianej belki montażowej 40 x 120 mm 1500 mm mm Długość drewnianej belki montażowej 40 x 60 mm 1500 mm mm Typ SH Wszystkie drewniane belki montażowe posiadają długość 3000 mm. Dla każdego kolektora wymagane są dwie drewniane belki montażowe przy montażu jednorzędowym w każdej wersji. W przypadku montażu dwurzędowego daną liczbę należy podwoić. Wymagana powierzchnia dachu Przestrzegać wskazówek na stronie 5. 8

9 Wymagana powierzchnia dachu (ciąg dalszy) Wersja podstawowa A Typ kolektora SV SH Montaż kolektora jednorzędowdowdowy dwurzę- jednorzę- dwurzędowy a w mm b w mm dla każdego kolejnego kolektora dla każdego kolejnego kolektora Wersja ozdobna B Typ kolektora SV SH Montaż kolektora jednorzędowdowdowy dwurzę- jednorzę- dwurzędowy a w mm b w mm dla każdego kolejnego kolektora dla każdego kolejnego kolektora 9

10 Podzespoły wersja podstawowa A Elementy boczne dla wersji podstawowej qe qp 5,5x25 qr qq qw qt qz qo qi wp qu wq ww 10

11 Podzespoły wersja podstawowa A (ciąg dalszy) Fartuch ołowiany i elementy środkowe we wr wt Elementy przyłączeniowe dla wersji podstawowej tq ei wz wu wi et ez eu 5,5x25 qe 4x30 Tx20 ep eq er wo ee 6,3x45 ew eo 11

12 Podzespoły wersja ozdobna B Elementy boczne dla wersji ozdobnej 5 6 wp rp rq ww wq qe 5,5x25 qr qz qu Fartuch ołowiany i elementy środkowe we wr wt 12

13 Podzespoły wersja ozdobna B (ciąg dalszy) Elementy przyłączeniowe dla wersji ozdobnej 5,5x25 4x30 Tx20 ep 6,3x45 wo ew qe ee er ez eu et eq 9 tq wi wz Osłona dla wersji ozdobnej (zestaw podstawowy dla pierwszego i ostatniego kolektora) rr ri rw ro 5x70 rt rutx25 re rz wz 13

14 Podzespoły wersja ozdobna B (ciąg dalszy) Osłona dla wersji ozdobnej (zestaw uzupełniający dla środkowych kolektorów) 5x70 tp ru Tx25 tq rw wz re rz ei Kolejność montażu 1. Zdjąć część pokrycia dachu odpowiednio do zapotrzebowania (patrz strona 8). 2. Patrz następny rozdział Przed montażem. 3. Zamontować ramę pokrycia (patrz strona 17). 4. Zamontować uchwyt kolektora (patrz strona 36). 5. Zamontować kolektory wraz z rurami łączącymi (patrz strona 39). 6. Zamontować zestaw przyłączeniowy i przyłącza hydrauliczne (patrz strona 45). 7. Zamontować czujnik temperatury cieczy w kolektorze (patrz strona 51). 8. Zamontować osłony (patrz strona 55). 9. Założyć pokrycie dachu (patrz strona 69). Przed montażem Zakres zastosowania blachy naprawczej Blacha naprawcza znajduje się w opakowaniu Elementy boczne. 14

15 Przed montażem (ciąg dalszy) Zakres zastosowania: Zamontować kształtki dystansowe pomiędzy kolektorami (patrz strona 43). Do zamykania źle wywierconych otworów H w blachach. qr H Element boczny z otworami! Uwaga W przypadku montażu z elementem bocznym z otworami C (patrz poniższy rysunek): Aby możliwe było bezpieczne przeprowadzenie przewodów hydraulicznych przez dach, należy upewnić się, że żadna krokiew nie znajduję się pod elementem bocznym. Elementy boczne różnią się między sobą w zależności od zaplanowanej wersji przyłączy hydraulicznych (do wyboru z lewej na dole/u góry lub z prawej na dole/ u góry). 15

16 Przed montażem (ciąg dalszy) 150 C C 150 C 147 C Wskazówka dotycząca drewnianych belek montażowych Uwaga! Zwracać uwagę, aby styki dwóch drewnianych belek montażowych zawsze znajdowały się na jednej krokwi. D 13/ 13/ g 800 h i g j D Krokiew dachu 16

17 Przed montażem (ciąg dalszy) Liczba kolektorów g w mm h w mm i w mm j w mm Typ SV Typ SH W przypadku montażu elementów bocz Dla każdego 5 nych z otworem Dla pierwszego kolejnego 6 dla przyłączy kolektora: hydraulicznych kolektora: 7 Typ SV: wymiar ten musi Typ SV: Typ SH: wynosić min. Typ SH: mm Montaż ramy pokrycia Montaż należy zacząć od lewej strony. Wymiar x zaznaczyć tak, aby dachówki przylegały do lewego i prawego elementu bocznego. Pokrycie dachówką holenderską E x E F F E Krawędź cięcia F Lewy wzgl. prawy element boczny 17

18 Montaż ramy pokrycia (ciąg dalszy) Jeżeli koniecznie jest przycięcie dachówek holenderskich, należy tak ustalić wymiar x, aby umożliwić przycięcie dachówek przed wypukłością. Dachówka karpiówka E x E F F E Krawędź cięcia F Lewy wzgl. prawy element boczny Liczba kolektorów Wymiar x w mm Dachówka holenderska/łupek/ Dachówka karpiówka dachówki mnich-mniszka Typ SV Typ SH Typ SV Typ SH

19 Montaż ramy pokrycia (ciąg dalszy) Przyłożyć prowizorycznie boczną blachę łączącą i zaznaczyć pozycję x

20 Montaż ramy pokrycia (ciąg dalszy) Przykręcanie drewnianych belek montażowych Odpowiednio do wymiarów na poniższych rysunkach naciągnąć sznurek traserski wyrównać do niego drewniane belki montażowe. Bezwzględnie przestrzegać wymiaru c. Montaż jednorzędowy 5 1 c c e 3 3 d 90 ~

21 Montaż ramy pokrycia (ciąg dalszy) Typ kolektora SV SH Nachylenie dachu 15 do do do do 60 Wymiary w mm c d c d c d c d Dachówka holenderska Łupek Dachówka karpiówka Dachówka mnich-mniszka Wymiar e Wersja podstawowa A: 210 mm Wersja ozdobna B: 340 mm 21

22 Montaż ramy pokrycia (ciąg dalszy) Montaż dwurzędowy f c e c d ~

23 Montaż ramy pokrycia (ciąg dalszy) Typ SV Nachylenie dachu 15 do do 60 Wymiary w mm c d f c d f Dachówka holenderska Łupek Dachówka karpiówka Dachówka mnichmniszka Typ SH Nachylenie dachu 15 do do 60 Wymiary w mm c d f c d f Dachówka holenderska Łupek Dachówka karpiówka Dachówka mnichmniszka Wymiar e Wersja podstawowa A: 210 mm Wersja ozdobna B: 340 mm 23

24 Montaż ramy pokrycia (ciąg dalszy) G 1 3 W razie potrzeby należy usunąć istniejące łaty dachowe G (patrz poniższy rysunek). Szerokie belki montażowe należy na całej długości przykręcać dwoma śrubami do każdej krokwi. Montaż rynien i fartucha ołowianego! Uwaga Po blachach ramy pokrycia nie wolno chodzić. Wspierać się wyłącznie na blachach środkowych po ich wcześniejszym skręceniu ze znajdującymi się pod spodem drewnianymi belkami montażowymi. Wskazówki montażowe: Nie uszkodzić dolnych warstw napinających (jeżeli są dostępne). Zdjąć folię ochronną z blach. Uwaga! Zamontować rynny i fartuch ołowiany z zachowaniem spadku. Fartuch ołowiany należy ułożyć i dopasować do konturu dachówki holenderskiej w taki sposób, aby zapewniony był optymalny odpływ wody. 24

25 250 Montaż ramy pokrycia (ciąg dalszy) ep 4x30 23 qu wi wi Nałożyć na siebie rynny i skręcić u góry ściśle z drewnianą belką montażową. 25

26 185 Montaż ramy pokrycia (ciąg dalszy) Pokrycie dachówką mnich-mniszka 4x30 ep Rozpocząć od długiej rynny. Krótką rynnę wkręcić na pierwszą i drugą długą rynnę. 26

27 150 Montaż ramy pokrycia (ciąg dalszy) Wskazówka dot. montażu fartuchów ołowianych: Powierzchnia dachu musi być sucha oraz oczyszczona z pyłu i środków antyadhezyjnych. Temperatura podczas montażu powinna wynosić od 5 do 30 C. Mocować za pomocą gwoździ druciaków (znajdują się w opakowaniu Elementy przyłączeniowe ). Zdjąć warstwę ochronną z taśmy butylowej i docisnąć kołnierze ołowiane. Wskazówka W przypadku pokrycia dachówką mnich-mniszka taśma butylowa jest dołączona. Nałożyć na siebie fartuchy na długości ok. 150 mm (pamiętać o pasku uszczelniającym). tq tq 9. we wr 15 Dot. czynności roboczej 9: W przypadku pokrycia dachówką mnich-mniszka taśmę butylową należy oddzielnie przyklejać do dachówek. 27

28 Montaż ramy pokrycia (ciąg dalszy) 10. wz we Montaż bocznych blach łączących Zdjąć folię ochronną z blach. W zależności od wersji montażu (wersja podstawowa lub ozdobna) boczne blachy montażowe 6 i 9 różnią się (patrz rozdział Podzespoły na stronach 10 i 12). 28

29 k Montaż ramy pokrycia (ciąg dalszy) qe 95 qe l 5 qe Wersja podstawowa A Typ kolektora SV SH k w mm l w mm Wersja ozdobna B Typ kolektora k w mm l w mm Wskazówki dot. pokrycia łupkowego Boczne blachy montażowe przeznaczone są do montażu na odeskowaniu przygotowanym przez inwestora. W razie potrzeby należy skrócić krawędź, jeśli wykonane zostało łacenie dachu. 29

30 Montaż ramy pokrycia (ciąg dalszy) Montaż elementów bocznych Montaż z elementem bocznym z otworem C (patrz strona 15) na przyłącza hydrauliczne eq wo C 6,3x C eq 5 30

31 Montaż ramy pokrycia (ciąg dalszy) Zdjąć folię ochronną z blach. W zależności od wersji montażu (wersja podstawowa lub ozdobna) boczne blachy montażowe 6 i qp różnią się (patrz rozdział Podzespoły na stronach 10 i 12). Przestrzegać wymiarów na stronie 29. wo qp wo ,3x

32 Montaż ramy pokrycia (ciąg dalszy) Tylko w przypadku wersji podstawowej A: 19. 9qT qp qt Taśma łącząca qt służy do uszczelniania. 32

33 Montaż ramy pokrycia (ciąg dalszy) Montaż elementów środkowych Zdjąć folię ochronną z blach. 6,3x wt wt n 1 m n 2 wo m wz 6 eq m 90 mm n = 135 mm 33

34 o Montaż ramy pokrycia (ciąg dalszy) Zamontować kolejne elementy środkowe. wt qe wu qe wu p q 2 Typ kolektora SV SH Wymiary w mm o p q o p q Montaż jednorzędowy Montaż dwurzędowy

35 Montaż ramy pokrycia (ciąg dalszy) Montaż prawych blach bocznych Zdjąć folię ochronną z blach. wt wo 6 6,3x45 qe wt

36 Montaż uchwytów kolektora Liczba kolektorów Montaż jednorzędowy Montaż dwurzędowy Liczba uchwytów kolektora W przypadku montażu dwurzędowego konieczne jest zamontowanie trzech uchwytów kolektora jeden nad drugim. 6,3x45 wo 4x 2. ee 4x 1. 3 wq wt ee 1 6 wq 36

37 Montaż uchwytów kolektora (ciąg dalszy) Miernik montażowy wq ustawić tak, aby środkowy uchwyt kolektora znajdował się w dolnym otworze. 4x 3. 6,3x45 wo ee 3 wq wt

38 Montaż uchwytów kolektora (ciąg dalszy) 3 4 3x 4. 6,3x wo wt ee wq et eu ew eu ee et 6. 38

39 Montaż kolektorów Kolejność montażu kolektorów W przypadku kolektorów zewnętrznych strona z tabliczką znamionową musi być skierowana na zewnątrz (zwracać uwagę na naklejkę)

40 Montaż kolektorów (ciąg dalszy) r 1 2x 9. eu ez er Podczas nakręcania kształtek zaciskowych pamiętać, aby prowadnica kolektora była ściśle osadzona w uchwycie kolektora (patrz czynność robocza 7). r = 138 mm 40

41 Montaż kolektorów (ciąg dalszy) r 2 eu ez 6 er x eu ez ei er 11. eu ez re er A B Zwracać uwagę, aby prowadnica kolektora była ściśle osadzona w uchwycie kolektora (patrz czynność robocza 7). r = 138 mm A Wersja podstawowa B Wersja ozdobna 41

42 Montaż kolektorów (ciąg dalszy) Wprowadzanie rur łączących zp Armaturenfett zq! Uwaga Rury łączące nie mogą być uszkodzone. Pierścienie uszczelniające smarować tylko dołączonym specjalnym smarem do armatury. 1 Smar do armatury zq 13. 4x zp 42

43 Montaż kolektorów (ciąg dalszy) Nakładanie kolejnych kolektorów Odstęp między kolektorami należy określić za pomocą blachy naprawczej qr. eu ez er 15. 2x 2x qr Podczas nakręcania kształtek zaciskowych pamiętać, aby prowadnica kolektora była ściśle osadzona w uchwycie kolektora (patrz czynność robocza 7 na stronie 38). 43

44 Montaż kolektorów (ciąg dalszy) Tylko w przypadku wersji ozdobnej B: Blacha dystansowa jest konieczna wyłącznie w przypadku montażu kilku kolektorów jeden obok drugiego. rw eu ez eu ez Podczas nakręcania blachy dystansowej pamiętać, aby prowadnica kolektora była ściśle osadzona w uchwycie kolektora (patrz czynność robocza 7 na stronie 38). 44

45 Montaż zestawu przyłączeniowego Aby zamontować pierścieniową złączkę zaciskową: Wszystkie końcówki rur muszą być ścięte prostopadle i oczyszczone z zadziorów. Nasunąć nakrętkę kołpakową i pierścień zaciskowy na rurę i lekko zwilżyć gwint olejem. Wsunąć rurę do oporu w pierścieniową złączkę zaciskową. Nakrętkę kołpakową przykręcić najpierw ręcznie, a następnie dokręcić kluczem płaskim o ¾ obrotu. Uwaga! Rury przyłączeniowe i zatyczki nie mogą być uszkodzone. Pierścienie uszczelniające smarować tylko dołączonym specjalnym smarem do armatury. Do pierścieniowej złączki zaciskowej nie stosować wyżarzonych rur miedzianych. Uwaga! Sztywne przewody łączące między polami kolektorów powodują uszkodzenia kolektorów. Stosować elastyczne przewody przyłączeniowe z izolacją cieplną dołączone do zestawu przyłączeniowego. 45

46 Montaż zestawu przyłączeniowego wersja podstawowa A Jednorzędowy montaż kolektorów i element boczny z otworem (patrz strona 15) u góry z prawej/lewej strony Y X X Powrót Y Zasilanie Jednorzędowy montaż kolektorów i element boczny z otworem (patrz strona 15) u dołu z prawej/lewej strony X Y X Powrót 46 Y Zasilanie

47 Montaż zestawu przyłączeniowego wersja (ciąg dalszy) Dwurzędowy montaż kolektorów i element boczny z otworem (patrz strona 15) u góry z prawej/lewej strony Y X X Powrót Y Zasilanie 47

48 Montaż zestawu przyłączeniowego wersja (ciąg dalszy) Dwurzędowy montaż kolektorów i element boczny z otworem (patrz strona 15) u dołu z prawej/lewej strony X Y X Powrót Y Zasilanie Montaż zestawu przyłączeniowego wersja ozdobna B W połączeniu z wersją ozdobną B element boczny z otworami stosować tylko wówczas, gdy przewody hydrauliczne prowadzone są na dół przez dach. 48

49 Montaż zestawu przyłączeniowego wersja (ciąg dalszy) Jednorzędowy montaż kolektorów X Y X Powrót Y Zasilanie Jednorzędowy montaż kolektorów i element boczny z otworem (patrz strona 15) u dołu z prawej/lewej strony X Y X Powrót Y Zasilanie 49

50 Montaż zestawu przyłączeniowego wersja (ciąg dalszy) Dwurzędowy montaż kolektorów Y X X Powrót Y Zasilanie 50

51 Montaż zestawu przyłączeniowego wersja (ciąg dalszy) Dwurzędowy montaż kolektorów i element boczny z otworem (patrz strona 15) u dołu z prawej/lewej strony X Y X Powrót Y Zasilanie Montaż czujnika temperatury cieczy w kolektorze Czujnik temperatury cieczy w kolektorze znajduje się w zakresie dostawy regulatora systemów solarnych. 51

52 Montaż czujnika temperatury cieczy w kolektorze (ciąg dalszy) c 4. 52

53 Montaż czujnika temperatury cieczy w kolektorze (ciąg dalszy) 5. A B

54 Montaż czujnika temperatury cieczy w kolektorze (ciąg dalszy)

55 Montaż osłon wersja podstawowa A Zdjąć folię ochronną z blach. s qz 1. 4x qz 6qP / s = 90 mm 55

56 Montaż osłon wersja podstawowa A (ciąg dalszy) qz t u v 1 2 Ø 6 Typ kolektora SV SH t w mm u w mm v w mm

57 Montaż osłon wersja podstawowa A (ciąg dalszy) 3. qe 4. qe 6. 4x wp qo qi qz wp 2. qz 57

58 Montaż osłon wersja podstawowa A (ciąg dalszy) Nakleić uszczelkę diagonalną na zewnętrznej krawędzi pola ramy pokrycia: Krawędzie styku uszczelki nie mogą znajdować się w narożnikach ramy. Uszczelka powinna być skierowana pionową stroną do wewnątrz. Nakleić uszczelkę na długości ok. 100 do 150 mm na fartuch ołowiany. ww 7. Dalszy ciąg wskazówek dot. pokrycia dachu na stronie

59 Montaż osłon wersja ozdobna B Zdjąć folię ochronną z blach. s qz 1. 4x qz 6 s = 90 mm 59

60 Montaż osłon wersja ozdobna B (ciąg dalszy) qz t u v 1 2 Ø 6 Typ kolektora SV SH t w mm u w mm v w mm

61 Montaż osłon wersja ozdobna B (ciąg dalszy) rr re rt rr 3. qz s qe s = 90 mm 61

62 Montaż osłon wersja ozdobna B (ciąg dalszy) x qe 57 qe wp qe qz wp rr qz rr 62

63 Montaż osłon wersja ozdobna B (ciąg dalszy) K wz 8. K Na pionowych stronach osłon bocznych przykleić dwa razy taśmę uszczelniającą jedna na drugą. Położenie i montaż klinów Jeden kolektor w rzędzie a a 5 6 rz wt rz 63

64 Montaż osłon wersja ozdobna B (ciąg dalszy) Kilka kolektorów w rzędzie d b c c c 5 6 wt rz rz rz rz e ru f ru 1 wt rz 3 L g L Istniejąca łata dachowa (nie dotyczy pokrycia łupkowego) Typ kolektora SV SH a w mm 340 b w mm c w mm d w mm e w mm f w mm g w mm

65 Montaż osłon wersja ozdobna B (ciąg dalszy) Kliny podporowe rz i rynny muszą spoczywać na łatach dachowych. W razie potrzeby należy zamontować dodatkowe łaty dachowe (w zakresie obowiązków inwestora). Aby sprawdzić, czy rynny całkowicie spoczywają na klinie podporowym, przyłożyć prowizorycznie rynny. W razie potrzeby należy podłożyć kliny podporowe (w zakresie obowiązków inwestora). rp ru 9. rz rq

66 Montaż osłon wersja ozdobna B (ciąg dalszy) ri wz qe ri ro 13. wz ro 14. qe ri wz eq 66

67 Montaż osłon wersja ozdobna B (ciąg dalszy) Rozłożenie śrub (przykład z 3 kolektorami w rzędzie) qe h k k k k h l m ri rz rz rz tp rz ro rz W przypadku montażu tylko jednego kolektora typu SV: Wymiar h = 400 mm Typ kolektora SV SH h w mm k w mm l w mm m w mm

68 o Montaż osłon wersja ozdobna B (ciąg dalszy) ri ro 120 qe n n = 30 mm o = 150 mm 68

69 Montaż osłon wersja ozdobna B (ciąg dalszy) Nakleić uszczelkę diagonalną na zewnętrznej krawędzi pola ramy pokrycia: Krawędzie styku uszczelki nie mogą znajdować się w narożnikach ramy. Uszczelka powinna być skierowana pionową stroną do wewnątrz. Nakleić uszczelkę na długości ok. 100 do 150 mm na fartuch ołowiany. ww 15. Pokrycie dachu Przykryć dach zgodnie z zasadami techniki budowlanej. Pokrycie dachówką mnich-mniszka: Przestrzenie w rzędzie powyżej i poniżej pola kolektora należy uszczelnić. Dodatkowo zabezpieczyć dachówki mnich (za pomocą zacisków lub zaprawą murarską). 69

70 Pokrycie dachu (ciąg dalszy) Pokrycie dachówką karpiówką: Boczne pokrycie wykonać za pomocą blach "nocky". Ostatnią górną blachę "nocky" dopasować do kształtu bocznej blachy łączącej M 5 M tq 3. M Blacha "nocky" 70

71 Przykrywanie pola kolektorów! Uwaga Jeżeli zaraz po montażu instalacja solarna nie zostanie napełniona czynnikiem grzewczym, kolektory mogą ulec uszkodzeniu. Dlatego też kolektory należy osłaniać przed promieniowaniem słonecznym. Instalacja Uwaga! Nieprawidłowo przeprowadzona instalacja może spowodować uszkodzenie kolektorów. W celach montażowych należy stosować złączki mosiężne (także mosiądz czerwony) i rury miedziane. Nie chodzić po kolektorach! W kolektorze ani w jego pobliżu nie wykonywać prac lutowniczych! Przewody należy ułożyć w taki sposób, aby zapewnić całkowite odpowietrzenie. W dostępnym miejscu należy zamontować separator powietrza w rurze (patrz rys.). Z reguły przewody miedziane w obiegu solarnym są lutowane lutem twardym lub zaciskane. Luty miękkie, szczególnie w pobliżu kolektora, mogą zostać osłabione z powodu występujących maks. temperatur. Najlepiej nadają się metalowe łączniki uszczelniające, pierścieniowe złączki zaciskowe lub połączenia wtykowe z podwójnymi pierścieniami samouszczelniającymi firmy Viessmann. W przypadku stosowania innych uszczelnień, np uszczelek płaskich musi być zagwarantowana przez producenta odpowiednia wytrzymałość na działanie glikolu, ciśnienia i temperatury. Wykonać połączenia odporne na ciśnienie i temperaturę (przestrzegać maks. temperatury postojowej kolektora). Nie stosować: teflonu (brak odporności na działanie glikolu) konopi (niewystarczająco gazoszczelne) Instalację wyposażyć zgodnie z normą EN w naczynie zbiorcze, zawór bezpieczeństwa i pompę obiegową. 71

72 Instalacja (ciąg dalszy) Naczynie zbiorcze musi posiadać zezwolenie wg DIN Przepony i uszczelki naczynia zbiorczego i zaworu bezpieczeństwa muszą być dostosowane do czynnika grzewczego. Obliczanie ciśnienia wstępnego patrz instrukcja serwisowa Vitosol. Podczas eksploatacji bez zestawu Solar-Divicon należy stosować tylko zawory bezpieczeństwa przewidziane dla 120 C i maks. 6 bar oraz zawierające literę S (solar) w symbolu podzespołu. P T O A E B P E M D D C T F N L K G H A Kolektor B Zestaw pompowy Solar-Divicon C Osadnik D Naczynie zbiorcze E Stagnacyjny element chłodzący F Zawór odcinający 72 G Napełnianie H Pompa ręczna do napełniania układu solarnego K Armatura do napełniania (F, G, L) L Opróżnianie

73 Instalacja (ciąg dalszy) M Separator powietrza N Pojemnościowy podgrzewacz wody O Regulator systemów solarnych P Odpowietrznik Uruchomienie i precyzyjna regulacja Instrukcja serwisowa Vitosol-F 73
