1 Przemysł transportowy i budowlany Produkty trudno zapalne Synergia natury z technologią 1

2 Produkty trudno zapalne O nas Sklejka trudno zapalna Paged FR Certyfikaty Sklejka FR w budownictwie Sklejka FR w transporcie kolejowym Sklejka FR w transporcie drogowym Pakowanie sklejki Transport i przechowywanie 3

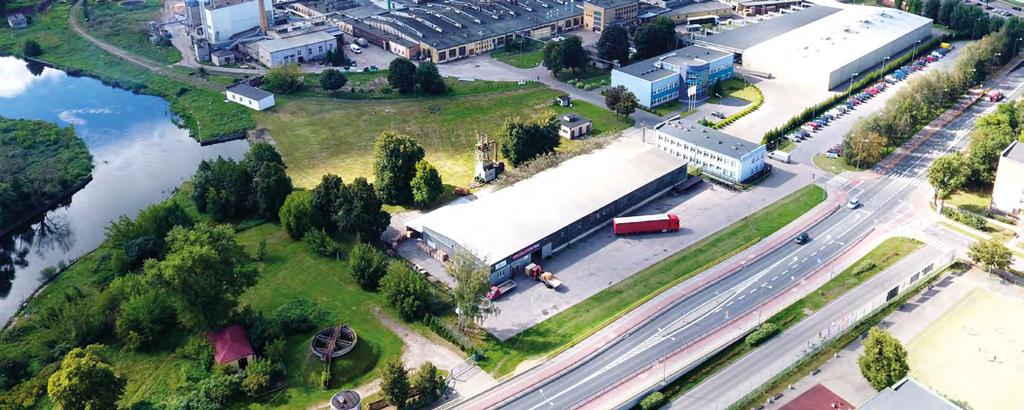

3 O nas Mamy zaszczyt i przyjemność zaprosić Państwa do poznania zakładów PAGED SKLEJKA S.A. i SKLEJKA-PISZ PAGED S.A. należących do grupy PAGED. Grupa PAGED jest liderem w produkcji sklejki w środkowej Europie z produkcją na poziomie 250 tys. m 3 rocznie. Od ponad sześćdziesięciu lat zajmujemy się produkcją sklejki w najrozmaitszych formatach od klasycznej sklejki w arkuszach, poprzez sklejkę pokrytą filmami, polipropylenem, sklejkę dekoracyjną, do cięcia laserem, z wkładem aluminiowym, korkowym, sklejkę szkutniczą, boazeryjną, listwy sklejkowe, płytę stolarską, do skomplikowanych przestrzennie kształtek sklejkowych obrabianych do najwyższych standardów w najnowocześniejszych centrach obróbczych CNC. Ponadto jesteśmy jedynym w Polsce i jednym z nielicznych na świecie, producentem dwóch specjalistycznych wyrobów: elektroizolacyjnego tworzywa warstwowego o nazwie handlowej ELKON oraz tworzywa warstwowego o nazwie LIGNOFOL, wyróżniającym się wysokimi właściwościami mechanicznymi i wytrzymałościowymi. Cała nasza produkcja oparta jest na fińskiej technologii firmy RAUTE WOOD. Oferujemy wiele rozwiązań dla budownictwa, przemysłu transportowego, meblarskiego i szkutniczego. Nasze wyroby produkowane są z surowca drzewnego pozyskiwanego z ekologicznie zarządzanych lasów, głównie z obszaru północno-wschodniej Polski oraz wybrzeża Morza Bałtyckiego. Do produkcji sklejek używamy takich gatunków drewna jak brzoza, olcha, buk oraz w przypadku sklejek iglastych, wysoko jakościowej sosny pinus silvestris w większości pochodzącej z lasów mazurskich. Większość naszych produktów jest certyfikowanych znakiem FSC i PEFC. Posiadamy certyfikowany System Zarządzania Jakością według normy ISO 9001, ochrony środowiska ISO oraz bezpieczeństwa i higieny pracy PN-N Misją przedsiębiorstwa jest dostarczenie klientom najwyższej jakości sklejek, tworzyw warstwowych i kształtek sklejkowych gwarantowanych ponad 60 letnim doświadczeniem organizacji, wysokimi kwalifikacjami osób je tworzących oraz najnowocześniejszą w Polsce technologią w procesie produkcyjnym. Gwarantujemy Państwu najwyższą jakość naszych produktów, a jednocześnie poświęcamy wiele uwagi ekologicznym aspektom działalności wszystkich zakładów. Systematycznie pracujemy nad zmniejszeniem uciążliwości fabryk dla środowiska naturalnego. Nasze wyroby to pewna i solidna inwestycja, która procentuje zaufaniem Państwa i Państwa klientów. Chcemy tworzyć najbardziej pożądane rozwiązania w branży drzewnej i dostarczać klientom wartości w zgodzie ze środowiskiem naturalnym i etyką biznesową. Zapytaj o produkt certyfikowany Zapraszamy do współpracy! 4

4 Sklejka trudno zapalna Paged FR Będąc liderem rozwoju technologii sklejkowych w Europie Środkowej i Wschodniej stworzyliśmy rodzinę sklejek trudno zapalnych PAGED FR - Fire retardant. Są to sklejki utrudniające rozprzestrzenianie się ognia, które główne zastosowanie znajdują w: Budownictwie Transporcie drogowym (autobusy i pojazdy ciężarowe) Kolejnictwie Nasze sklejki są zabezpieczane specjalnym preparatem, którego rolą jest: ograniczenie rozprzestrzeniania się ognia, wyeliminowanie dymu i tzw. płonących kropel. Dzięki temu PAGED FR, które oferujemy sprawiają, że budynek czy pojazd, który wykonany został z ich użyciem staje się bardziej wytrzymały i bezpieczny, a więc gwarantuje bezpieczeństwo osób przebywających w budynkach i pojazdach objętych pożarem pozwalając na ich bezpieczną ewakuację. Rodzina sklejek PAGED FR posiada certyfikaty niezbędne do użycia ich w ww. zastosowaniach. Ryzyko śmierci i poważnych obrażeń na skutek pożarów jest bardzo duże. W samej tylko Europie w wynikach pożarów śmierć ponosi ponad 4 tys. osób rocznie, a koszty z tym związane przekraczają 130 miliardów Euro, dlatego użycie właściwych produktów PAGED FR jest kluczowe dla ochrony życia i zdrowia. Pożary powstają na skutek połączenia: łatwopalnego paliwa np: drewna, dostępu powietrza i wysokiej temperatury. Użycie PAGED FR wyeliminowuje łatwopalne paliwo zastępując je trudnopalną sklejką, dzięki czemu ogranicza ryzyko powstania i rozprzestrzeniania się pożarów. Użycie PAGED FR pozwala ograniczać stosowanie drogich i niezwykle ciężkich produktów niepalnych takich jak stal czy gips. Dzięki użyciu PAGED FR budynek czy autobus będą bezpieczne, tanie i co nie mniej ważne zdecydowanie lżejsze od tych, do których wykonania użyto stali czy betonu. 5

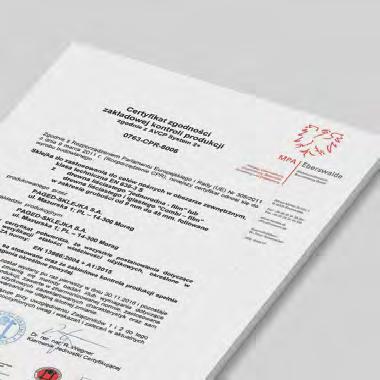

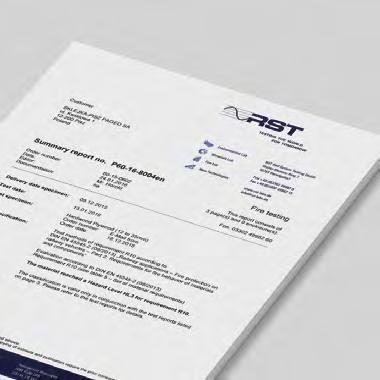

5 Certyfikaty Prezentowane poniżej certyfikaty, raporty, homologacje potwierdzają fakt, że oferowane przez Grupę PAGED sklejki FR spełniają najbardziej wymagające normy bezpieczeństwa i z powodzeniem mogą być stosowane w: budownictwie, kolejnictwie i transporcie samochodowym. Certyfikat stałości właściwości użytkowych CE2+ i C Raport klasyfikacyjny z badań zgodnie z normą PN EN Homologacje numer E20 118RII-02 6

6 Sklejka FR Budownictwo 7

7 Sklejka budowlana PAGED Sklejka FR do zastosowań budowlanych spełnia wymagania normy EN A1 i umożliwia uzyskanie wymaganego przez Inspekcję Bezpieczeństwa Pożarowego świadectwa pożarowego budynku. Stosowanie produktów spełniających normę odporności ogniowej zwiększa bezpieczeństwo użytkowników, a ich użycie jest konieczne w budynkach użyteczności publicznej, tj.: szkoły, hotele, bary i restauracje, stadiony sportowe, teatry, domy wielorodzinne, muzea, lotniska, centra handlowe, szpitale. Norma PN-EN A1 podaje zasady klasyfikacji wspólne dla krajów Unii Europejskiej w zakresie reakcji na ogień dla wszystkich wyrobów budowlanych, łącznie z wyrobami wbudowanymi w elementy budowlane. Wyroby budowlane, po uzyskaniu właściwej sobie klasy ogniowej na podstawie badań i oceny wyników wg norm wspólnych dla wszystkich krajów Unii, powinny być odpowiednio oznaczone na etykiecie. Zgodnie z normą dla wyrobów budowlanych przewidziano 7 podstawowych klas: A1, A2,B,C,D,E,F z tym, że dla posadzek klasy oznacza się A1 fl, A2 fl, B fl, C fl, D fl, E fl, F fl. Główne klasy odporności ogniowej A1, A2, B, C, D, E, F podawane w normie PN-EN A1 charakteryzują wyrób pod względem: ilości i szybkości wydzielania energii podczas palenia, czasu do zapalenia wyrobu przy kontakcie z płonącym przedmiotem, szybkości i zasięgu rozprzestrzeniania płomieni. 8

8 Elementy wpływające na klasyfikację ogniową: najważniejsza jest podstawowa klasa wyrobu, która wskazuje jak (i czy) wyrób przyczynia się do rozwoju pożaru, tzn. jak dużo energii materiał dodaje do ognia; najbezpieczniejszym jest wyrób oznaczony klasą A1, a następnie A2 i B. Wyroby znajdujące się w klasach C-D-E oraz F mogą doprowadzać do rozgorzenia czyli gwałtownego wybuchowego rozprzestrzeniania się ognia, charakteryzującego się skokowym wzrostem temperatury. W związku z tym, ich zastosowanie powinno być w miarę możliwości ograniczone; dodatkowe oznaczenie s towarzyszące klasie podstawowej, które podaje norma PN-EN A1, oznacza dym (ang. smoke). Dym jest przyczyną śmierci dwóch trzecich wszystkich ofiar pożarów, dlatego dobrze jest unikać wszystkich wyrobów wytwarzających intensywny dym, oznaczonych s2 lub s3; s1 prawie bez dymu s2 średnia emisja dymu s3 intensywna emisja dymu drugie dodatkowe oznaczenie d (ang. droplets) przy klasie podstawowej uwzględnia występowanie płonących kropli i/lub odpadów. Powstawanie płonących kropli czy też odpadów może prowadzić do przenoszenia pożaru w miejsca odległe od jego źródła. d0 brak płonących kropel d1 niewiele płonących kropel/cząsteczek d2 wiele płonących kropel/cząsteczek, które mogą powodować poparzenia skóry lub rozprzestrzenienie się pożaru 9

9 Klasyfikacja zgodna z normą EN A1 Opis Produkty budowlane Podłogi Euroklasa Emisja dymu Występowanie płonących kropli Euroklasa Emisja dymu materiały niepalne A1 - - A fl 1 - materiały niepalne materiały palne o bardzo ograniczonym udziale w pożarze materiały palne o ograniczonym udziale w pożarze materiały palne o średnim udziale w pożarze materiały palne o dużym udziale w pożarze d0 s1 d1 d2 d0 A2 s2 d1 A fl 2 d2 d0 s3 d1 d2 d0 s1 d1 d2 d0 B s2 d1 d2 d0 s3 d1 d2 d0 s1 d1 d2 d0 C s2 d1 d2 d0 s3 d1 d2 d0 s1 d1 d2 d0 D s2 d1 d2 d0 s3 d1 d2 B fl C fl D fl E - d2 E fl s1 s2 s1 s2 s1 s2 s1 s2 materiały łatwopalne F - - F fl 10

10 Sklejka PAGED FR do budownictwa dzieli się na 2 obszary zastosowań: PAGED FR na ściany i sufity PAGED FR na podłogi ściana i sufit 11 podłoga

11 PAGED FR fl BIRCH FORM * B fl -s1 zgodnie z normą EN A1 CE2+ zgodnie z normą EN A:2015 *nazwa w certyfikacie - sklejka liściasta foliowana B fl -s1 Znaczenie symboli B - bardzo ograniczony udział w pożarze fl - zastosowanie do podłóg s1 - prawie bez dymu CE2+ - zastosowanie w elementach konstrukcyjnych Sklejka liściasta o budowie krzyżowej wykonana z fornirów o grubości 1,5 mm i pokryta antypoślizgowym filmem fenolowym. Zgodnie z wytycznymi może być używana w obiektach użyteczności publicznej. Produkowana jest zgodnie z systemem CE2+ do zastosowania w elementach konstrukcyjnych. Wodoodporny: na bazie żywicy fenolowo-formaldehydowej (zgodnie z normą PN-EN 636, klasa tech. EN 636-2). 1250x2500 mm, 1500x2500 mm, 1500x3000 mm mm kg/m3 Metoda montażu Podłoże z materiału Euroklasy A1 lub A2 o minimalnej grubości 6 mm i gęstości 1800 kg/m 3, mocowanie mechaniczne na stałe bezpośrednio połączone z podłożem lub na listwach. 12 podłoga

12 PAGED TWIN FR fl FORM B fl -s1 zgodnie z normą EN A1 CE2+ zgodnie z normą EN A:2015 B fl -s1 Znaczenie symboli B - bardzo ograniczony udział w pożarze fl - zastosowanie do podłóg s1 - prawie bez dymu CE2+ - zastosowanie w elementach konstrukcyjnych Sklejka o budowie krzyżowej pokryta antypoślizgowym filmem fenolowym. Warstwy zewnętrzne (obłogi) wykonane z łuszczki brzozowej o grubości 1,5 mm, warstwy wewnętrzne wykonane z łuszczki sosnowej o grubości 2,5 mm 3,2 mm w zależności od grubości płyty. Taka konstrukcja sprawia, że sklejka ma doskonałe właściwości użytkowe. W porównaniu do sklejki standardowej jest znacznie lżejsza przy zachowaniu dobrych właściwości modułu elastyczności i wytrzymałości na zginanie. Wodoodporny: na bazie żywicy fenolowo-formaldehydowej (zgodnie z normą PN-EN 636, klasa tech. EN 636-2). 1250x2500 mm, 1220x2440 mm 9 40 mm kg/m3 Metoda montażu Umocowanie bezpośrednio lub za pośrednictwem legarów na podkładach drewnianych lub drewnopochodnych, a także na podkładach o klasach reakcji na ogień A1 i A2 o grubości co najmniej 6 mm i gęstości minimalnej 1800 kg/m3. 13 podłoga

13 PAGED FR fl BIRCH * B fl -s1 zgodnie z normą EN A1 C zgodnie z normą EN A:2015 *nazwa w certyfikacie - sklejka liściasta B fl -s1 Znaczenie symboli B - bardzo ograniczony udział w pożarze fl - zastosowanie do podłóg s1 - prawie bez dymu C - zastosowanie w elementach konstrukcyjnych Sklejka o budowie krzyżowej impregnowana środkiem ognioochronnym z obłogami (warstwy zewnętrzne) z forniru brzozowego lub olchowego. Warstwy wewnętrzne wyłącznie z fornirów z drewna liściastego. Wszystkie warstwy o grubości 1,5 mm. Zgodnie z wytycznymi może być używana w obiektach użyteczności publicznej. Produkowana jest zgodnie z systemem C do zastosowania w elementach konstrukcyjnych (podłogi). Wodoodporny: na bazie żywicy fenolowo-formaldehydowej (zgodnie z normą PN-EN 636, klasa tech. EN 636-2). 1250x2500 mm, 1500x2500 mm, 1500x3000 mm mm KLASY JAKOŚCI II, III, IV PN-EN kg/m3 Metoda montażu Umocowanie bezpośrednio lub za pośrednictwem legarów na podkładach drewnianych lub drewnopochodnych, a także na podkładach o klasach reakcji na ogień A1 i A2 o grubości co najmniej 6 mm i gęstości minimalnej 1800 kg/m3. 14 podłoga

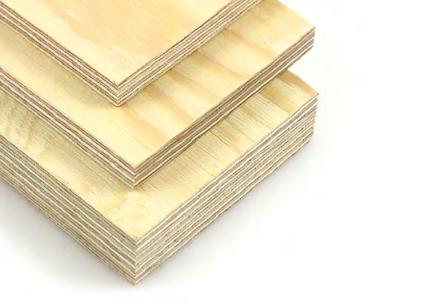

14 PAGED FR fl SOFTWOOD B fl -s1 zgodnie z normą EN A1 C zgodnie z normą EN A:2015 B fl -s1 Znaczenie symboli B - bardzo ograniczony udział w pożarze fl - zastosowanie do podłóg s1 - prawie bez dymu C - zastosowanie w elementach konstrukcyjnych Sklejka iglasta o budowie krzyżowej impregnowana środkiem ognioochronnym, gdzie wszystkie warstwy wykonane są z fornirów sosnowych o grubości 2,5 mm 3,2 mm w zależności od grubości płyty. Taka konstrukcja sprawia, że sklejka ma doskonałe właściwości użytkowe. W porównaniu do sklejki standardowej jest znacznie lżejsza przy zachowaniu dobrych właściwości modułu elastyczności i zginania. Wodoodporny: na bazie żywicy fenolowo-formaldehydowej (zgodnie z normą PN-EN 636, klasa tech. EN 636-2). 2500x1250 mm, 2440x1220 mm 9 40 mm KLASY JAKOŚCI III, IV PN-EN kg/m3 Metoda montażu Umocowanie bezpośrednio lub za pośrednictwem legarów na podkładach drewnianych lub drewnopochodnych, a także na podkładach o klasach reakcji na ogień A1 i A2 o grubości co najmniej 6 mm i gęstości minimalnej 1800 kg/m3. 15 podłoga

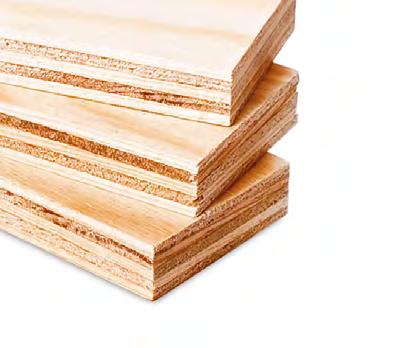

15 PAGED FR fl SOFTWOOD+ B fl -s1 zgodnie z normą EN A1 C zgodnie z normą EN A:2015 B fl -s1 Znaczenie symboli B - bardzo ograniczony udział w pożarze fl - zastosowanie do podłóg s1 - prawie bez dymu C - zastosowanie w elementach konstrukcyjnych Sklejka iglasta o budowie krzyżowej impregnowana środkiem ognioochronnym. Obłogi (warstwy zewnętrzne) wykonane są z forniru sosnowego o grubości 1,5 mm. Warstwy wewnętrzne w zależności od typu sklejki stanowią forniry iglaste, liściaste (lub oba rodzaje) o grubości 1,5 mm symetrycznie ułożone w stosunku do warstwy środkowej. Wodoodporny: na bazie żywicy melaminowo-mocznikowo- -fenolowo-formaldehydowej (zgodnie z normą PN-EN 636, klasa tech. EN 636-2). 2500x1250 mm, 2500x1500 mm, 3000x1500 mm 9 45 mm KLASY JAKOŚCI II, III, IV PN-EN kg/m3 JAKOŚĆ SKLEJENIA klasa 2 Metoda montażu Umocowanie bezpośrednie lub za pośrednictwem legarów na podkładach drewnianych lub drewnopochodnych, a także na podkładach o klasach reakcji na ogień A1 i A2 o grubości co najmniej 6 mm i gęstości minimalnej 1800 kg/m podłoga

16 PAGED FR BIRCH * B-s1, d0 zgodnie z normą EN A1 C zgodnie z normą EN A:2015 *nazwa w certyfikacie - sklejka liściasta B-s1, d0 Znaczenie symboli B - bardzo ograniczony udział w pożarze s1 - prawie bez dymu d0 - bez płonących kropel C - zastosowanie w elementach konstrukcyjnych Sklejka o budowie krzyżowej impregnowana środkiem ognioochronnym z obłogami (warstwy zewnętrzne) z forniru brzozowego lub olchowego. Warstwy wewnętrzne wyłącznie z fornirów z drewna liściastego. Wszystkie warstwy o grubości 1,5 mm. Zgodnie z wytycznymi może być używana w obiektach użyteczności publicznej. Specjalnie zaprojektowana i produkowana zgodnie z systemem C do zastosowania w elementach konstrukcyjnych (ściany lub sufity). Nadaje się również do oklejania okleinami naturalnymi. Wodoodporny: na bazie żywicy melaminowo-mocznikowo- -fenolowo-formaldehydowej (zgodnie z normą PN-EN 636, klasa tech. EN 636-2). 1250x2500 mm, 1500x2500 mm, 1500x3000 mm* mm KLASY JAKOŚCI II, III, IV PN-EN kg/m3 * dla grubości mm Metoda montażu Podłoże gipsowo-kartonowe lub inny niepalny materiał Euroklasy A1 lub A2-s1,d0 (jak beton lub stal), minimalna grubość płyt 12 mm i gęstość 525 kg/m3, z fugami poziomymi i pionowymi, mocowanie mechaniczne na stałe bezpośrednio połączone z podłożem lub tylną wentylacją (szczelina powietrzna 40 mm poprzez niepalne lub drewniane listwy). ściana i sufit 17

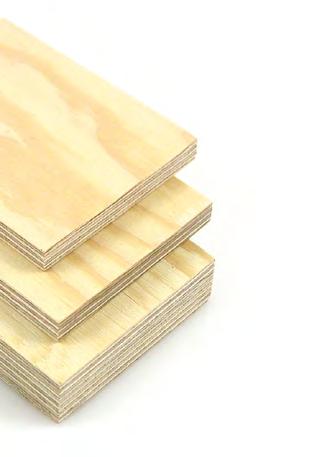

17 PAGED FR SOFTWOOD B-s1, d0 zgodnie z normą EN A1 C zgodnie z normą EN A:2015 B-s1, d0 Znaczenie symboli B - bardzo ograniczony udział w pożarze s1 - prawie bez dymu d0 - bez płonących kropel C - zastosowanie w elementach konstrukcyjnych Sklejka iglasta o budowie krzyżowej impregnowana środkiem ognioochronnym, gdzie wszystkie warstwy wykonane są z fornirów sosnowych o grubości 2,5 mm 3,2 mm w zależności od grubości płyty. Taka konstrukcja sprawia, że sklejka ma doskonałe właściwości użytkowe. W porównaniu do sklejki standardowej jest znacznie lżejsza przy zachowaniu dobrych właściwości modułu elastyczności i zginania. Zgodnie z wytycznymi może być używana jako element w przemyśle budowlanym np: ściany, panele, poszycia dachów gdzie oklejanie nie jest wymagane. Produkowana jest zgodnie z systemem C do zastosowania w elementach konstrukcyjnych (ściany lub sufity). Wodoodporny: na bazie żywicy fenolowo-formaldehydowej (zgodnie z normą PN-EN 636, klasa tech. EN 636-2). 2500x1250 mm, 2440x1220 mm mm KLASY JAKOŚCI III, IV PN-EN kg/m3 Metoda montażu ściana i sufit Umocowanie mechaniczne do podłoża konstrukcji z profili metalowych, odstęp 40 mm od podkładu z płyt gipsowo- -kartonowych (grubość 12 mm, gęstość 700±100 kg/m 3 ) lub innego niepalnego materiału Euroklasy A1 lub A2-s1,d0 z wentylacją tylnej powierzchni płyty z fugami poziomymi lub pionowymi. 18

18 PAGED FR SOFTWOOD+ B-s1, d0 zgodnie z normą EN A1 C zgodnie z normą EN A:2015 B-s1, d0 Znaczenie symboli B - bardzo ograniczony udział w pożarze s1 - prawie bez dymu d0 - bez płonących kropel C - zastosowanie w elementach konstrukcyjnych Sklejka iglasta o budowie krzyżowej impregnowana środkiem ognioochronnym. Obłogi (warstwy zewnętrzne) wykonane są z forniru sosnowego o grubości 1,5 mm. Warstwy wewnętrzne w zależności od typu sklejki stanowią forniry iglaste, liściaste (lub oba rodzaje) wszystkie o grubości 1,5 mm symetrycznie ułożone w stosunku do warstwy środkowej. Specjalnie zaprojektowana i produkowana zgodnie z systemem C do zastosowania w elementach konstrukcyjnych (ściany lub sufity). Nadaje się również do oklejania okleinami naturalnymi. Wodoodporny: na bazie żywicy melaminowo-mocznikowo- -fenolowo-formaldehydowej (zgodnie z normą PN-EN 636, klasa tech. EN 636-2). 2500x1250 mm, 2500x1500 mm mm KLASY JAKOŚCI II, III, IV PN-EN kg/m3 Metoda montażu Umocowanie mechaniczne do podłoża konstrukcji z profili metalowych, odstęp 40 mm od podkładu z płyt gipsowo- -kartonowych (grubość 12 mm, gęstość 700±100 kg/m 3 ) lub innego niepalnego materiału Euroklasy A1 lub A2-s1,d0 z wentylacją tylnej powierzchni płyty z fugami poziomymi lub pionowymi. ściana i sufit 19

19 Sklejka FR Transport kolejowy 20

20 Sklejka PAGED FR dla przemysłu kolejowego spełnia następujące normy: EN Kolejnictwo. Ochrona przeciwpożarowa pojazdów szynowych. Część 2: Wymagania dla materiałów i elementów w zakresie właściwości palnych. Część 2 normy EN określa wymagania w zakresie reakcji na ogień dla materiałów i elementów stosowanych w pojazdach szynowych. Poziomy zagrożenia pożarowego (zależne od kategorii projektowej i operacyjnej pojazdów) Kategoria operacyjna N: Pojazdy standardowe A: Pociągi automatyczne bez przeszkolonej ratowniczo załogi D: Pojazdy piętrowe S: Wagony sypialne i kuszetki piętrowe lub jednopoziomowe 1. Otwarta przestrzeń HL1 HL1 HL1 HL2 2. Tunele z ewakuacją HL2 HL2 HL2 HL2 3. Tunele z długim czasem ewakuacji HL2 HL2 HL2 HL3 4. Tunele bez ewakuacji HL3 HL3 HL3 HL3 niskie ryzyko wysokie ryzyko Klasa Strefa użycia R1 Powierzchnie wewnętrzne Ramy okienne Ekrany R7 wewnętrzne powierzchnie przejść typu B kanały powietrzne w lokomotywach spody kanap i łóżek R10 Kompozyty podłogowe 21

21 R10 R10 Sklejka na podłogi R10 HL1; HL2; HL3 zgodnie z EN Możliwości obróbki cięcie na mniejsze formaty na formatyzerkach obróbka krawędzi prosta i profilowana, wiercenie otworów, frezowanie rowków na centrach obróbczych CNC Główne obszary zastosowań elementy konstrukcyjne podłogi Wewnątrz Panele Podłogi 22

22 Sklejka liściasta oklejana filmem R10 Sklejka liściasta o budowie krzyżowej wykonana z fornirów o grubości 1,5 mm i pokryta z jednej strony antypoślizgowym filmem fenolowym. Odpowiednia do oklejania i dalszej obróbki. Sklejka spełnia wymagania dotyczące wszystkich poziomów zagrożeń pożarowych zgodnie z EN : HL1, HL2, HL3. Wodoodporny: na bazie żywicy fenolowo-formaldehydowej (zgodnie z PN-EN 636, klasa tech. EN 636-2, AW100, BFU100). 1250x2500 mm, 1500x2500 mm, 1500x3000 mm 9 30 mm kg/m3 Sklejka liściasta R10 Surowa sklejka liściasta o budowie krzyżowej impregnowana środkiem ognioochronnym wykonana z fornirów o grubości 1,5 mm. Odpowiednia do oklejania i dalszej obróbki. Sklejka spełnia wymagania dotyczące wszystkich poziomów zagrożeń pożarowych zgodnie z EN : HL1, HL2, HL3. Wodoodporny: na bazie żywicy fenolowo-formaldehydowej (zgodnie z PN-EN 636, klasa tech. EN 636-2, AW100, BFU100). 1250x2500 mm, 1500x2500 mm, 1500x3000 mm 9 35 mm KLASY JAKOŚCI II, III, IV PN-EN kg/m3 23

23 R1 R1 Sklejka na ściany i sufity R1 HL1; HL2; HL3 zgodnie z EN Możliwości obróbki cięcie na mniejsze formaty na formatyzerkach obróbka krawędzi prosta i profilowana, wiercenie otworów, frezowanie rowków na centrach obróbczych CNC Główne obszary zastosowań ściany i sufity powierzchnie wewnętrzne ramy okien obudowy ekranów wyświetlacza Wewnątrz Ściana Sufit Okna Ekrany 24

24 Sklejka bukowa R1 Sklejka bukowa o budowie krzyżowej impregnowana środkiem ognioochronnym wykonana z fornirów o grubości 1,5 mm. Odpowiednia do oklejania i dalszej obróbki. Sklejka spełnia wymagania dotyczące wszystkich poziomów zagrożeń pożarowych zgodnie z EN : HL1, HL2, HL3. Wodoodporny: na bazie żywicy melaminowo-mocznikowo- -fenolowo-formaldehydowej (zgodnie z normą PN-EN 636, klasa tech. EN 636-2). 1250x2500 mm, 1500x2500 mm, 1500x3000 mm* mm KLASY JAKOŚCI II, III, IV PN-EN kg/m3 * dla grubości mm Sklejka liściasta R1 Surowa sklejka liściasta o budowie krzyżowej impregnowana środkiem ognioochronnym wykonana z fornirów o grubości 1,5 mm. Odpowiednia do oklejania i dalszej obróbki. Sklejka spełnia wymagania dotyczące wszystkich poziomów zagrożeń pożarowych zgodnie z EN : HL1, HL2, HL3. Wodoodporny: na bazie żywicy fenolowo-formaldehydowej (zgodnie z PN-EN 636, klasa tech. EN 636-2, AW100, BFU100). 1250x2500 mm, 1500x2500 mm, 1500x3000 mm* mm KLASY JAKOŚCI II, III, IV PN-EN kg/m3 * dla grubości mm 25

25 R7 R7 Sklejka do zastosowań specjalnych Sklejka bukowa R7 HL1; HL2; HL3 zgodnie z EN Sklejka liściasta R7 HL1; HL2 zgodnie z EN Możliwości obróbki cięcie na mniejsze formaty na formatyzerkach obróbka krawędzi prosta i profilowana, wiercenie otworów, frezowanie rowków na centrach obróbczych Główne obszary zastosowań wewnętrzne powierzchnie przejść typu B kanały powietrzne w lokomotywach spody kanap i łóżek Wewnątrz / Zewnątrz Powierzchnie specjalne 26

26 Sklejka bukowa R7 Sklejka bukowa o budowie krzyżowej impregnowana środkiem ognioochronnym wykonana z fornirów o grubości 1,5 mm. Odpowiednia do oklejania i dalszej obróbki. Sklejka spełnia wymagania dotyczące wszystkich poziomów zagrożeń pożarowych zgodnie z EN : HL1, HL2, HL3. Wodoodporny: na bazie żywicy melaminowo-mocznikowo- -fenolowo-formaldehydowej (zgodnie z normą PN-EN 636, klasa tech. EN 636-2). 1250x2500 mm, 1500x2500 mm mm KLASY JAKOŚCI II, III, IV PN-EN kg/m3 Sklejka liściasta R7 Surowa sklejka liściasta o budowie krzyżowej impregnowana środkiem ognioochronnym wykonana z fornirów o grubości 1,5 mm. Odpowiednia do oklejania i dalszej obróbki. Sklejka spełnia wymagania dotyczące wszystkich poziomów zagrożeń pożarowych zgodnie z EN : HL1, HL2. Wodoodporny: na bazie żywicy fenolowo-formaldehydowej (zgodnie z PN-EN 636, klasa tech. EN 636-2, AW100, BFU100). 1250x2500 mm, 1500x2500 mm, 1500x3000 mm* mm KLASY JAKOŚCI II, III, IV PN-EN kg/m3 * dla grubości mm 27

27 Sklejka FR Transport drogowy 28

28 Sklejka w transporcie drogowym Sklejka PAGED FR dla transportu drogowego spełnia wymagania następującego regulaminu: Regulamin nr 118 Europejskiej Komisji Gospodarczej Organizacji Narodów Zjednoczonych (EKG ONZ). Jednolite przepisy techniczne dotyczące palności materiałów używanych w konstrukcji niektórych kategorii pojazdów samochodowych oraz ich odporności na działanie paliw lub smarów. Część II Homologacja części instalowanej w pomieszczeniu wewnętrznym, komorze silnika i w każdym oddzielnym przedziale grzewczym w odniesieniu do jej palności lub odporności na działanie paliw lub smarów. Główne obszary zastosowań: Materiał instalowany w pozycji pionowej i poziomej. Wewnątrz Ściana Sufit Podłoga 29

29 PAGED BUS / Sklejka liściasta Sklejka liściasta o budowie krzyżowej z obłogami (warstwy zewnętrzne) z forniru brzozowego lub olchowego. Warstwy wewnętrzne wyłącznie z fornirów z drewna liściastego. Wszystkie warstwy o grubości 1,5 mm. Wodoodporny: na bazie żywicy fenolowo-formaldehydowej (zgodnie z PN-EN 636, klasa tech. EN 636-2). 1500x3300 mm, 1500x2500/3000 mm, 1250x2500mm, 2500x1250 mm, 1530x2230 mm 6 40 mm KLASY JAKOŚCI I,II, III, IV PN-EN kg/m3 PAGED BUS Film / Sklejka liściasta oklejana filmem Sklejka liściasta o budowie krzyżowej pokryta antypoślizgowym filmem fenolowym. Warstwy wewnętrzne wyłącznie z fornirów z drewna liściastego. Wszystkie warstwy o grubości 1,5 mm. Wodoodporna: na bazie żywicy fenolowo-formaldehydowej (zgodnie z PN-EN 636, klasa tech. EN 636-2). 1500x3300 mm, 1500x2500/3000 mm, 1250x2500 mm, 2500x1250 mm, 1530x2230 mm 6 40 mm kg/m3 30

30 COMBI sklejka liściasta Sklejka o budowie krzyżowej z obłogami (warstwy zwnętrzne) z forniru brzozowego lub olchowego. Warstwy wewnętrzne z fornirów z drewna iglastego lub liściastego. Wszystkie warstwy o grubości 1,5 mm. Wodoodporny: na bazie żywicy fenolowo-formaldehydowej (zgodnie z PN-EN 636, klasa tech. EN 636-2). 1500x3300 mm, 1500x2500/3000 mm, 1250x2500 mm, 2500x1250 mm, 1530x2230 mm 6 40 mm KLASY JAKOŚCI E, I,II, III, IV PN-EN kg/m3 Sklejka iglasta Sklejka iglasta o budowie krzyżowej z obłogami (warstwy zewnętrzne) z forniru sosnowego. Warstwy wewnętrzne z fornirów drewna iglastego lub liściastego. Wszystkie warstwu o grubości 1,5 mm. Wodoodporny: na bazie żywicy melaminowo-mocznikowo- -fenolowo-formaldehydowej (zgodnie z normą PN-EN 636, klasa tech. EN 636-2). 2500x1250 mm, 2230x1530 mm, 2500/3000x1500 mm, 3300x1500 mm 6 40 mm KLASY JAKOŚCI E, I,II, III, IV PN-EN kg/m3 31

31 PAGED PHONE / Sklejka liściasta z gumą, oklejana filmem Sklejka liściasta o budowie krzyżowej z obłogami (warstwami zewnętrznymi) z forniru brzozowego lub olchowego. Środek może być wykonany z forniru brzozowego lub olchowego. Wkładka gumowa o grubości 2,5 mm 3,5 mm, znajduje się symetrycznie w środkowej warstwie sklejki. Sklejka posiada właściwości głuszące i tłumiące drgania. Wodoodporny: na bazie żywicy fenolowo-formaldehydowej lub żywicy melaminowo-mocznikowo-fenolowo-formaldehydowej (zgodnie z PN-EN 636, klasa tech. EN 636-2). 1500x3000 mm, 1500x2500 mm, 1250x2500 mm mm kg/m3 Wewnątrz Ściana Sufit Podłoga 32

32 WSZYSTKIE MATERIAŁY PODLEGAJĄ RECYKLINGOWI Pakowanie Sklejka układana jest na paletach dostosowanych do jej wymiarów. W zależności od wymagań klienta i sposobu transportu paczki zabezpieczane są folią, kartonem lub arkuszami płyty pilśniowej i spinane taśmą, krawędzie zabezpieczone narożnikami. Wysokość palety wynosi 12 cm. Standardowa wysokość paczki wynosi 80 i 40 cm (bez palety). Ilości arkuszy o danej grubości w paczce podano w tabeli poniżej. Do załadunku w zakładzie wykorzystywane są wózki widłowe samochody odbierające sklejkę powinny być przystosowane do załadunku bocznego (min. szerokość załadowcza 2,48 m). PŁYTY [mm] LICZBA SZTUK W JEDNYM PAKIECIE ,

33 Transport i przechowywanie Transport Podczas transportu od producenta do odbiorcy sklejka musi być właściwie zabezpieczona. Załadunek i rozładunek musi odbywać się w taki sposób, aby nie uszkodzić arkuszy. Pojazd przewożący powinien chronić ładunek przed wodą, wilgocią i niekorzystnymi warunkami atmosferycznymi. Paczki sklejki muszą być ustawione w pozycji horyzontalnej. Paczki muszą być spięte taśmami samochodowymi, aby nie następowało ich przesuwanie się podczas transportu. Przechowywanie Płyty sklejkowe należy przechowywać w pozycji horyzontalnej. Nie należy układać ich bezpośrednio na podłożu lecz na paletach, których wymiary powinny być większe od układanych arkuszy. Nie powinno się przechowywać sklejek o różnych wymiarach, rodzaju drewna oraz różnej odporności na wodę na tym samym stosie. Pomieszczenie do przechowywania sklejki powinno chronić ją przed bezpośrednim działaniem wody, przed nadmiarem wilgoci oraz drastycznymi skokami temperatury. Rodzaj Sklejki Średnia gęstość [kg/m 3 ] Ładowność maksymalna dla wybranych środków transportu Samochód 24 tony Kontener 20 Kontener 40 Brzoza / Olcha m 3 Sosna m m 3 30 m 3 Buk m 3 z filmami m 3 34
