Niska Dawka Doskonała Jakość Obrazu Szybka Rekonstrukcja

Transkrypt

1 Niska Dawka Doskonała Jakość Obrazu Szybka Rekonstrukcja

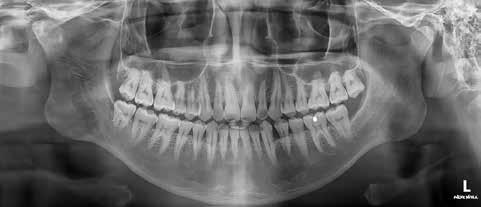

2 Efektywny 3w1 Dentystyczny System RTG CBCT > > Precyzyjne anatomiczne struktury 3D dokładna diagnoza dla lekarzy bezpieczne implanty dla pacjentów > > Istotne obniżenie dawki promieniowania-x Cefalometria > > Najlepsza diagnostyczna jakość obrazu > > Najmniejsza ekspozycja pacjenta na promieniowanie-x Lateral PA SMV Carpus Lateral PA Carpus Pantomogram > > Struktura anatomiczna > > Minimalne zniekształcenia i artefakty TMJ

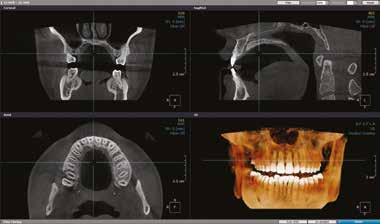

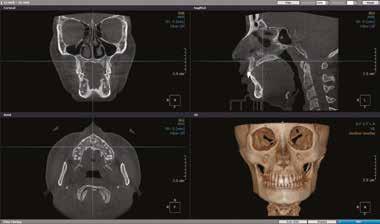

3 Niska Dawka! Doskonała Jakość Obrazu! Szybka Rekonstrukcja! Woksel 0,2, przekrój FOV 16x 8 cm Szybka Rekonstrukcja A B HDXWILL Szybka Wizualizacja Kiedy przebiega przy tych samych wielkościach Voksela FOC 16x8 cm: 10 sek. FOV 16 x14,5 cm: 30 sek. Obliczanie czasów rekonstrukcji jest istotnie skrócone dzięki najnowszej technologii GPU. Trwa to znacznie krócej aniżeli u konkurencji. Woksel 0,2, przekrój łączony FOV 16 x14,5 cm

4 Cechy Znakomite automatyczne ogniskowanie Wynik złego ustawienia Technika Ultraszybkiego Skanowania Korekta automatycznego ustawiania ostrości Ultraszybki skan 8 Sec Stitching: 16 Sec Normalny skan 24 Sec Stitching: 36 Sec Znakomity algorytm MAR (Redukcja Artefaktów Metalowych) Z wyłączonym MAR Z włączonym MAR

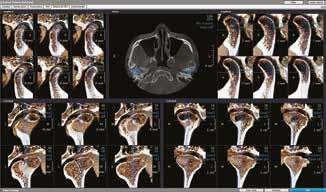

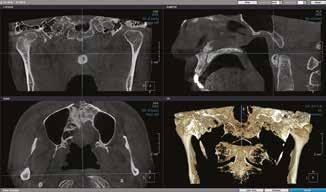

5 SS-Ż dwustronnie w pojedynczej ekspozycji przy szerokim FOV Aplikacje Kliniczne Diagnostyka Zaburzeń SS-Ż Prawidłowy obraz SS-Ż Nieprawidłowy obraz SS-Ż Precyzyjne diagnozowanie nieprawidłowego obrazu SS-Ż uzyskanego techniką one shot Obrazy DENTRI CT przy FOV o śr. 16 cm, które pozwalają ocenić obydwa kłykcie jednocześnie. Diagnostyka położenia i kąta obustronnej erozji kłykcia żuchwy Precyzyjny obraz 3D po renderingu objętościowym Diagnostyka ankylozy SS-Ż i dołu żuchwy

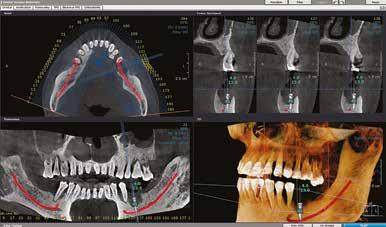

6 Aplikacje Kliniczne Diagnostyka implantologiczna i badanie kształtu struktur anatomicznych przed zabiegiem chirurgicznym. Pełne wykorzystanie pomiarów trójwymiarowych wartości resztkowych kości do indywidualnych pomiarów bieżących Pomiar odległości i kąta nerwu bródkowego przed implantacją Planowanie wielkości implantu i idealnego ustawienia Przegroda zatoki szczękowej

7 Aplikacje Kliniczne Jednoczesne sprawdzenie położenia tylnej górnej tętnicy zębodołowej i dolnego nerwu zębodołowego. Pozyskiwanie obrazu struktury szczęki i żuchwy. Przegroda zatoki szczękowej Nerw siekacza Otwór bródkowy Przebieg nerwu zębodołowego dolnego Zintegrowany projekt protetyczny i planowanie implantów

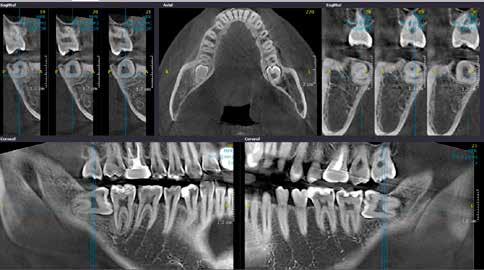

8 Aplikacje Kliniczne Diagnostyka kieszonek przyzębnych i zębów zatrzymanych Dokładna diagnostyka obustronnie zatrzymanych zębów trzecich trzonowych za pomocą pojedynczego skanowania. Lokalizacja poziomo zatrzymanych zębów trzecich trzonowych Zmiana okołowierzchołkowa Ustalenie relacji pomiędzy zatrzymanym trzecim zębem trzonowym ustawionym horyzontalnie policzkowo-językowo, korzeniem i kanałem żuchwowym

9 Aplikacje Kliniczne Diagnostyka zatok szczękowych i zapalenia zatok. Hipertroficzna torbiel śluzowa nie widoczna na radiogramie przeglądowym badana przy użyciu obrazowania wysokiej rozdzielczości. Torbiel śluzowa Sinus Implant Surgery Zapalenie zatok Torbiel zastoinowa zatok Przewlekłe zapalenie zatok penetrujące do oczodołu

10 Aplikacje Kliniczne Leczenie endodontyczne Czytelne badanie nietypowego kanału zębowego przy wykorzystaniu Woksela o Wielkości 0,1 Kanał C-kształtny Ściana kanału zębowego Woksel 0,1 Plaster 0,5 mm Obraz Endoskopowy 3D Aplikacje Kliniczne Pomiary dróg oddechowych Użyteczne do oceny górnych dróg oddechowych: nosa i nosogardzieli

11 Aplikacje Kliniczne Leczenie ortodontyczne Łatwy pomiar asymetrii twarzy przy użyciu FOV 16x14,5 cm, który jest konieczny do ustalenia płaszczyzny pośrodkowej. Ustalenie położenia brakujących zębów Pomiar grubości kości potrzebny do wkręcenia śrub Pomiary asymetrii szczękowej Pomiary asymetrii żuchwowej Obrazowanie cefalometryczne 3D bez zniekształcenia Analiza asymetryczna

12 Oprogramowanie Will-Master OnDemand 3D Program do zarządzania kartotekami zdjęć pacjentów i przeglądarka 2D Przeglądarka 3D WillCeph Oprogramowanie do analizy cefalometrycznej (Opcjonalnie) Unit i fotel dentystyczny Aparat Rtg do zdjęć wewnątrzustnych Star-X Intra Oral X-ray Pozostałe urządzenia Przenośny Bezprzewodowy Aparat RTG Wygodny w Użyciu! Doskonałej Jakości Zdjęcia! Łatwa Obsługa! Obnizona Dawka Promieniowania Wysokiej Jakości Zdjęcia Ergonomiczne Wzornictwo Obniżona Dawka Promieniowania Łatwa i Bezpieczna Obsługa

13 Wymiary urządzenia DENTRI > Pano/ CBCT Bez trybu łączenia Z trybem Łączenia DENTRI-C > Pano/ CBCT/ One-shot Ceph Bez trybu łączenia Z trybem Łączenia DENTRI-S > Pano/ CBCT/ Scan Ceph Bez trybu łączenia Z trybem Łączenia

14 Specyfikacja techniczna MODEL PANORAMA CEPHALO FOV CT ONE-SHOT SCAN FREE FOV 16 8 DENTRI Stitch Mode Non-stitch Mode DENTRI-C Stitch Mode Non-stitch Mode DENTRI-S Stitch Mode Non-stitch Mode Wiązka promieniowania-x Wiązka stożkowa Pozycja pacjenta Stojąca Napięcie lampy 60 kv-110 kv Ustawianie> pacjenta Kolumna pionowa : napęd elektryczny (opcjonalnie) Kolumna : napęd elektryczny Podparcie skroni : ruchome Plamka ogniskowa 0.5mm Panel kontrolny Panel dotykowy> Wyzwalacz i Przechwytywanie obrazu PC Wielkosć woksela (CT) CT & Panorama Typ detektora One shot type Cephalo Scan type Cephalo CT & Panorama 0.10, 0.15, 0.20, 0.25, 0.30 DENTRI: 1201mm 1361mm 2455mm Wymiary: DENTRI-C(Moving type): 2006mm 1361mm 2455mm DENTRI-C(Fix type): 1999mm 1361mm 2455 mm (SxGxW) CMOS lub asi DENTRI-S: 1941mm 1361mm 2455mm (tolerance: ±5%) Bezpośredni (a-si, TFT) Rodzaj instalacji Stojąca TDI CCD 14 bits or 16 bits Skala szarości One shot type Cephalo Scan type Cephalo 14 bits 16 bits Waga Systemu DENTRI: 243 kg DENTRI-C: 270 kg DENTRI-S: 260 kg CT(Pulsed) 8 s, 16 s, 24 s, 36 s Czas skanowania Panorama One shot type Cephalo 0.5 s, 1.0 s, 1.5 s, 2.0 s Scan type Cephalo 14 s i mniej 8,2 s i mniej czas rekonstrukcji (z MAR) Poniżej 40 s Pamięć Pole obrazowania (CT) (cm x cm) (Średnica x Wysokość) Program operacyjny Max. 16 x 14,5 ( Stich) 16 x 8 Free FOV Windows 7 lub 10, 64 bit 16 G Specifications are subject to change without notice for improvement of product performance. Sales Office Taehwa Bldg, 29, Insa-dong 5-gil, Jongno-gu, Seoul, Korea Tel / Fax R&D Center 14F, KCC Weltz Valley, 205, Gasan digital 1-ro, Geumcheon-gu, Seoul, Korea Manufacturing Facility #105, 201, 202, 203, 204, 38, Osongsaengmyeong4-ro, Osong-eup, Heungdeok-gu, Cheongju-si, Chungcheongbuk-do, Korea Tel / Fax CNDE03
