PRZEDSTAWIAMY NOWĄ PANORAMĘ CS 8100

Transkrypt

1 PRZEDSTAWIAMY NOWĄ PANORAMĘ CS 8100

2 p 2 Prosta i wyrafinowana technologia Zalety w skrócie: Panorama idealna dla codziennych potrzeb praktyki Łatwo dostępne cyfrowe obrazy Oszczędność czasu i pieniędzy Małe rozmiary, elegancja, ergonomia Technologia Plug and Pan łatwość użytkowania i instalacji

3 Pomysł oparty na silnych podstawach Pierwszy na świecie cyfrowy sensor do użycia w panoramach analogowych (Digipan) Pierwszy na świecie cyfrowy system oneshot w cefalometrii Trophypan C) Premiera Kodak 9000C 3D system,pierwszego cyfrowego systemu cefalo do obrazowania całej czaszki Premiera tomografii zmiennego pola obrazowania CS Premiera Trophypan, pierwszego w pełni cyfrowego systemu obrazowania pantomograficznego Premiera Kodak 90003D - system tomografii stożkowej Premiera tomografii wielkiego formatu Kodak 9500 CS 8100 początek najnowszej generacji cyfrowych panoram

4 Carestream Dental Factor Aparat zaprojektowano zgodnie z trzema zasadami będącymi filarem misji Carestream Dental [ ] Przyjazna technologia dla lekarza i pacjenta [ ] Integracja jakości z efektywnością [ Doskonałość ] Diagnozy

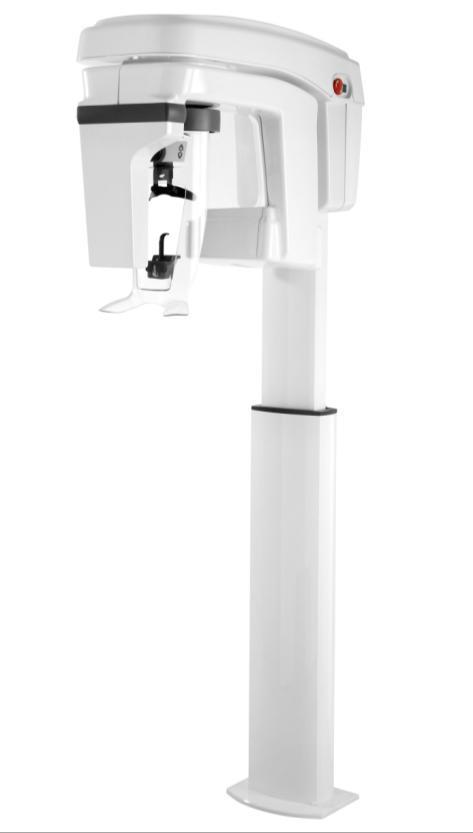

5 Lepsze badania [Przyjazna technologia dla lekarza i pacjenta ] Wygodne i praktyczne pozycjonowanie twarzą w twarz Otwarta konstrukcja dla wygody pacjenta Błyskawiczne pozycjonowanie bez linii laserowych 10 sekundowy czas ekspozycji Cicha praca i brak wibracji dla komfortu pacjenta Płynna regulacja wysokości głowicy

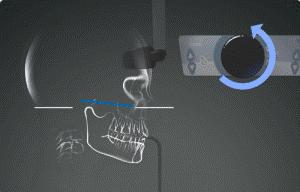

6 Technologia w pigułce [Przyjazna technologia dla lekarza i pacjenta ] Indukcyjny system kontroli ruchu cichy i pozbawiony wibracji Unikalne wsparcie pacjenta przez wbudowany, przezroczysty uchwyt i akcesoria do pozycjonowania Innowacyjna, pozioma, konstrukcja generatora wysokiej częstotliwości (90 kv) Pozycjoner czołowy Panel kontrolny dedykowany linii Franfurt Najnowsza generacja sensora CMOS Ruchoma, modułowa kolumna

7 Małe jest piękne! [ Integracja jakości z efektywnością] Niewielkie wymiary panorama idealna dla wąskich pomieszczeń (wysokość 240 cm, głębokość 120 cm, szerokość 140 cm) Ergonomiczny generator i sensor Wąska i solidna konstrukcja o małej wadze Elegancka i dyskretna

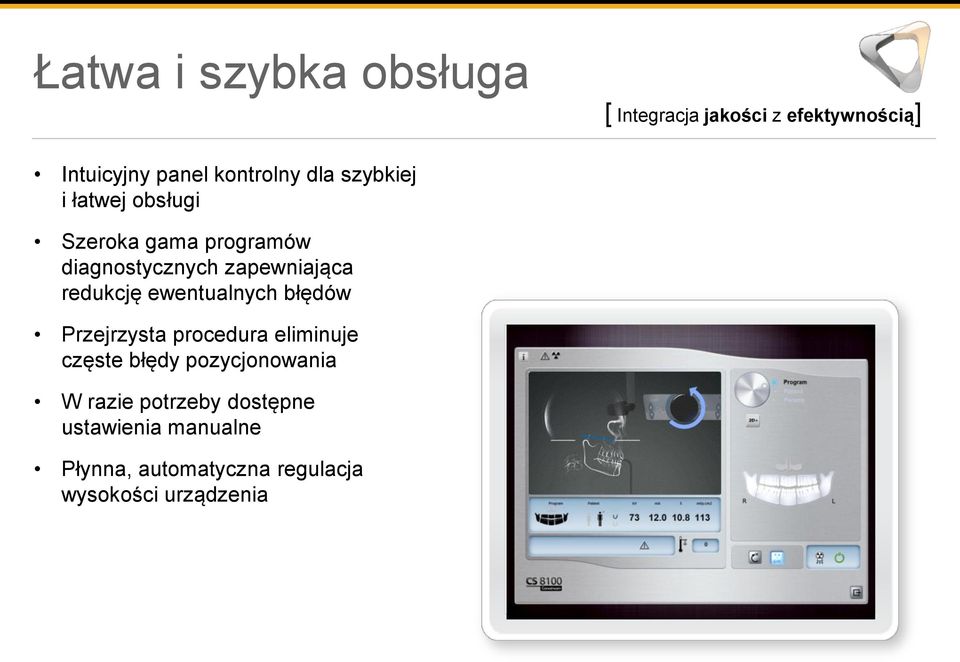

8 Łatwa i szybka obsługa [ Integracja jakości z efektywnością] Intuicyjny panel kontrolny dla szybkiej i łatwej obsługi Szeroka gama programów diagnostycznych zapewniająca redukcję ewentualnych błędów Przejrzysta procedura eliminuje częste błędy pozycjonowania W razie potrzeby dostępne ustawienia manualne Płynna, automatyczna regulacja wysokości urządzenia

9 p.9 Naprawdę szybko! [ Integracja jakości z efektywnością] 4 kroki wystarczą aby wykonać cyfrową panoramę Select settings Position the patient Trigger the X-ray Review the image Wybierz typ badania Wprowadź pacjenta do Naciśnij przycisk ekspozycji Na monitorze pojawia się 1 2 (panorama, fragment, TMJ aparatu zwróconego twarzą 3 obraz będzie generowany 4 cyfrowy obraz badania. Za etc.) i wprowadź dane anatomiczne osoby badanej. Aparat automatycznie dostosuje czasy ekspozycji i parametry badania, które w razie potrzeby możesz w każdej chwili skorygować do operatora i dostosuj wysokość. Pozycjonowanie laserowe pacjenta nie jest konieczne. w czasie rzeczywistym pomocą jednego kliknięcia możesz dostosować do swoich potrzeb kontrast i ostrość obrazu.

10 Niewielki ale potężny Wysokiej częstotliwości generator promieniowania dla optymalnego kontrastu Ognisko 0.5 mm zapewnia dokładność Najnowsza generacja sensora CMOS dla wyjątkowo ostrych zdjęć cyfrowych Szybka akwizycja minimalizuje ryzyko poruszenia się pacjenta Zaawansowane filtry korekcji ostrości i kontrastu Algorytm redukcji cienia kręgosłupa

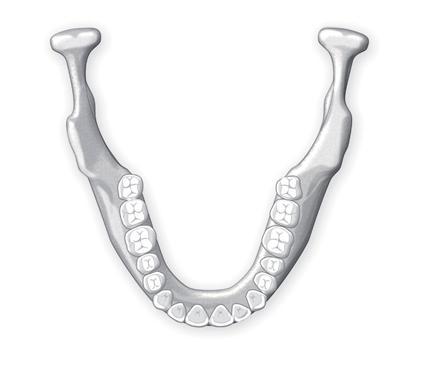

11 Dostępne ustawiena Anatomiczne ustawienia pacjenta 4 rodzaje wielkości pacjenta 3 rodzaje kształtu żuchwy pacjenta Programy Pełna panorama cyfrowa Panoramy selektywne Wybranego obszaru Panorama bez stawów skroniowo - żuchwowych Obrazowanie zatok szczękowych Zdjęcia boczne stawów skroniowo - żuchwowych TMJ x 2 Zdjęcia boczne stawów skroniowo - żuchwowych TMJ x 4 Opcja 2D+ skany cienkowarstwowe obszaru wzdłuż szczęki

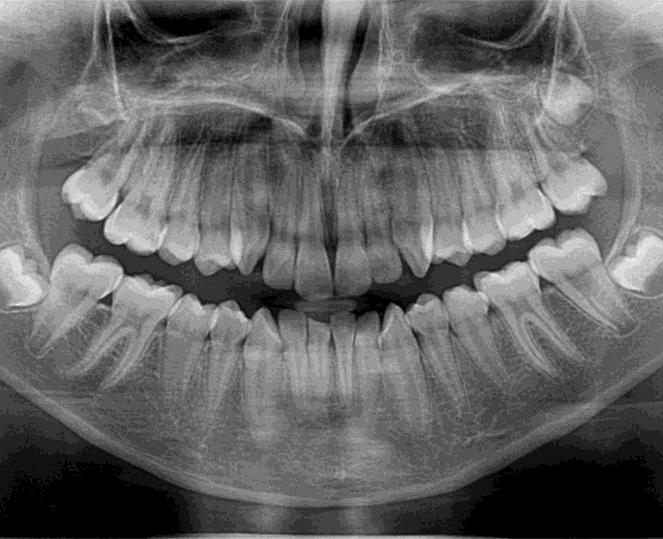

12 p.12 Pełna gama programów diagnostycznych Standardowa panorama Program dla dzieci

13 p.13 Pełna gama programów diagnostycznych Panoramy segmentowe Panoramy bez obrazowania stawów szczękowo żuchwowych (TMJ )

14 p.14 Pełna gama programów diagnostycznych TMJx4 TMJx2

15 p.15 Complete set of programs Obrazowanie zatok szczękowych Obrazowanie 2D+

16 p.16 Przypadki kliniczne z CS 8100 Size 1 image, Bitewing

17 p.17 Przypadki kliniczne z CS 8100

18 filtr ostrości poprawia jakość obrazów a także zapobiega powstawaniu ciemnych pierścieni wokół obiektów nieprzezroczystych dla promieniowania rtg takich jak amalgamat czy implanty p.18 Ostre obrazy bez zakłóceń Bez filtra ostrości Z filtrem ostrości

19 p.19 Pozycjonowanie pacjenta jeszcze łatwiejsze Systemy tradycyjne Tolerancja z CS 8100 Zwiększona szerokość obrazowania w odcinku przednim. Brak konieczności używania wiązki laserowe linii kła Poszerzona strefa obrazowania w sensorze redukuje błędy spowodowane niesymetrycznym ustawieniem pacjenta

20 Wskaźnik właściwej pozycji pacjenta Traditional Tolerant Ustawienie niesymetryczne Poszerzona strefa obrazowania w sensorze redukuje błędy spowodowane niesymetrycznym ustawieniem pacjenta

21 2D+: Skany cienkowarstwowe Koncentracja na wybranym obszarze zainteresowania Generuje cienkowarstwowe skany w płaszczyźnie wzdłuż szczęki Umożliwia obrazowanie obszaru policzkowo językowego z możliwością generowania Wysokiej jakości skanów wycinkowych Pozwala na lepsze obrazowanie Zębów zatrzymanych Korzeni podniebiennych Uwydatnia Beleczkowanie kości Granicę pomiędzy zębiną a szkliwem

22 2D+:Skany cienkowarstwowe 2D image (przykład badania pantomograficznego) E A B C D 2D+ images: A. Buccal Distal root of 17 B. Buccal Mesial root of 16 C. Buccal Distal root of 16 D. Lingual root of 17 E. Lingual root of 16

23 Wymiary urządzenia Rest position
