Firma zależna od SAMSUNG ELECTRONICS RA Y. Company file Rev.03. Copyright 2013 RAY Co., Ltd., All rights reserved.

Transkrypt

1 Firma zależna od SAMSUNG ELECTRONICS RA Y Company file Rev.03

2 Spis Treści 1. Historia Fabryki 2. Technologia 3. Produkty (RAYSCAN) 1) Pantomografia 2) Cefalometria (Skan, One-Shot) 3) CBCT Tomografia 3D 4) Oprogramowanie 5) Wymiary urządzeń 4. Wystawy 5. Dystrybutorzy 2

3 Historia Fabryki 3

4 Informacje ogólne Company name Ray. Co., Ltd CEO Dyrektor Dr. Sangchul Lee Data powstania Obszar działania Dental CT Dental Panoramic Dental Cephalometric Biuro / fabryka 218, Maeyeong RD., Yeongtong-gu, Suwon-si, Gyeonggi-do, Korea ( ) Tel / Fax / Strona internetowa 4

5 History Data powstania firmy RAY 05 Rozpoczęto prace nad obrazowaniem dla stomatologii 04 Rejestracja przedsiębiorstwa nowych technologii 08 Złożenie i wpisanie do rejestru R&D Center 01Zmiana nazwy firmy na RAY Co.LTD Uzyskano aprobatę dla produkcji urządzenia medycznego ((RAYSCAN Symphony) przez KFDA 06 Uzyskano pozwolenie na produkcje urządzeń medycznych przez Ministerstwo żywności i leków. 09 Nadano Ray Co. tytuł firmy innowacyjnej w małej i średniej gospodarce rynku, 3 Uczestnictwo w Międzynarodowych targach dentystycznych IDS w Niemczech 4 05 Uzyskano certyfikaty CE oraz ISO (dla produktu RAYSCAN Symphony) Połączenie się z firmą SAMSUNG VENTURE INVESTMENT CORPORATION 04 Ray Co stała się firma córką firmy SAMSUNG Electronics Co., Ltd. 06 Nowy model tomografu CT RAYSCAN Symphony V option (15 x 18) Rozbudowa działalności 03 Uczestnictwo w targach IDS 2011 w Niemczech 05 Nowy model CT RAYSCAN Symphony B option (15 x 14) Nowy model RAYSCAN Alpha (CT, Pantomograf, One-shot Cefalometria) 03 Zwycięzca nagrody Reddot 2012 (RAYSCAN Alpha) 04 Zwycięzca nagrody IDEA 2012 (RAYSCAN Alpha) 10 Rozbudowa Modelu Alpha o cefalometrie skanującą ~03 Uczestnictwo w targach dentystycznych (Arab Health2013, IDS 2013, KIMES 2013) 03 Uzyskanie certyfikatu FDA (RAYSCAN Alpha) 5

6 Połączenie RAY & SAMSUNG w kwietniu

7 Organizacja SAMSUNG HEALTH CARE Department Medical Part Dental Part We are! SAMSUNG (DR,IVD) (Ultrasound) Neurologica USA (Medical CT)

8 8

9 9

10 10

11 11

12 12

13 13

14 Certyfikaty

15 Passion for Creative Technology Technologia 15

16 AMF, Technologia adaptacji ogniskowej Adaptive Moving Focus Technology New Panoramic Image Layer (Focal Through) control technology of RAY. Normalna Rekonstrukcja AMF Rekonstrukcja

17 Technologia odtworzenia obrazu (Preliminary) Technologia umożliwiająca odtworzenie obrazu przy zmniejszonej dawce Oryginalne zdjęcie Odtworzone zdjęcie

18 Mała dawka dla zdjęć Cefalometrycznych Cefalometria One-shot : skanowanie 0.3 s Cefalometria typ Skan : skanowanie 4s

19 Renderowanie Objętościowe CT Inni producenci

20 Płaszczyzna strzałkowa CT Inni producenci

21 Płaszczyzna osiowa CT Inni producenci

22 Widok Transkortykalny CT Inni producenci

23 Charakterystyka -Dostępne na tablety i smartfony - Kompatybilny z HTML5 obsługiwane przez (Chrome/Safari/Firefox...) -Nie ma potrzeby instalowania oprogramowania Bezpłatna przeglądarka smart.raymedical.com guest / rayguest

24 Passion for Creative Technology BY SAMSUNG 24

25 RAYSCAN α Wiele Możliwości Panorama Panorama + CT Panorama + Cef Panorama + Cef + CT

26 Zestawienie modeli Z cefalo One-shot Z cafalo Scan Bez cefalo Modele RAYSCAN α-p Pano Funkcje RAYSCAN α-sc RAYSCAN α-oc RAYSCAN α-3d RAYSCAN α-sm3d RAYSCAN α-multi3d Pano + Skan cefalo Pano + One shot cefalo Pano + CT Pano + Skan Cefalo + CT Pano + One shot Cefalo + CT

27 RAYSCAN α Cyfrowy System Diagnostyczny dla Ekspertów z możliwością optymalnych konfiguracji 1. RAYSCAN α zapewnia wysokiej jakości obraz cyfrowy. 2. RAYSCAN α posiada trzy osobne wysokiej jakości detektory CMOS. Krótki czas ekspozycji i niska dawka obniża narażenie pacjenta na promieniowanie. 3. RAYSCAN α zapewnia wysoką rozdzielczość zdjęcia CT w 4 trybach badania.

28 RAYSCAN α Innowacyjne rozwiązania Efektywne wykorzystanie przestrzeni, kompaktowa konstrukcja (rozbudowa o CT i Cefalo koncepcyjny projekt : Prosty + Inteligentny + Emocjonalny 1. RAYSCAN α jest wyposażony w 3 czujniki wykonane w technologii Płaskiego Panela wykonane przez firmę Hamamatsu. 2 Zwiększona żywotność czujników. Równomiernie używane 3 czujników wydłuża ich żywotność, żywotność. Brak konieczności ręcznego przekładania eliminuje ich uszkodzenie 3. Piękna i zwarta konstrukcja Elegancka i nowoczesna konstrukcja doceniona nagrodami rozświetla atmosferę kliniki 28

29 RAYSCAN α Innowacyjne rozwiązania One-shot Cefalo (opcja) - Największe na świecie pole 33cm x33cm - Czas skanowania 0,3 sek. Pierwsze na świecie zastosowanie pilota Można jednocześnie kontrolować pozycje pacjenta i stan urządzenia Typ Skanujący cefalo - Czas skanowania opniżej 4 sek. - W standarcie tryb HD Zawiera funkcję podglądu obrazu Zdecyduj przy pac jęcie o powtórzeniu skanowania Przyjazne dla niepełnosprawnych i dzieci 10 calowy monitor dotykowy (pojemnościowy) Automatyczny system pozycjonowania Można dostosować pozycję skanowania używając danych pacjenta 29

30 RAYSCAN α Innowacyjne rozwiązania Informacja światłem LED Stan ekspozycji wyróżniony kolorem Panel dotykowy pojemnościowy Możesz analizować zdjęcie w wygodnym fotelu bez używania myszki Charakterystyczny uchwyt pacjenta Wygodna stabilizacja pacjenta niezależna od wieku 30

31 Skuteczna diagnoza kompaktową Panoramą Pantomografia 31

32 Panorama Różne programy obrazowania dla Panoramy 32

33 Panorama Skuteczna diagnoza kompaktową Panoramą 1. Efektywna diagnoza za pomocą interaktywnego systemu panoramicznego Wyraźne zdjęcie otrzymujemy przy minimalnym obciążeniu czujnika co wpływa na zwiększenie jego długotrwałego działania. TMJ mode Sinus mode 2. Różnorodne tryby 2D Zastosowane dla wizualizacji szerokiego zakresu sytuacji klinicznych niezależnych od wieku pacjenta dziecko mały średni duży Dorosły Dziecko Tryb SSŻ Tryb zatok 33

34 Panoramic Skuteczna diagnoza kompaktową Panoramą 3 Skoryguj filtrem obraz panoramiczny Możesz wybrać obraz panoramiczny używając 5 poziomów korekcji ostrości i kontrastu Miękki Średni Wyostrzony 34

35 Miękki 35

36 Pantomograf Średni 36

37 Pantomograf Wyostrzony 37

38 Pantomograf SSŻ Boczne 4 obrazy 38

39 Porównanie obrazu (Ten sam pacjent i klinika) Inna firma 39

40 Porównanie obrazu (Ten sam pacjent i klinika) Inna firma Blurred 40

41 Wysokiej jakości zdjęcie dla ortodontów Cefalometria (Segmentowy tryb skanowania) 41

42 Cefalo (Segmentowy typ skanowania) Krótki czas skanu RAYSCAN α (Segm. Skan Cef) Boczne Boczne szerokie PA SMV Nadgarstek Standard HD F.O.V (cm) 20x24 26x24 26x24 26x24 22x24 Czas skanu (sec.) F.O.V (cm) 20x24 26x24 26x24 26x24 22x24 Czas skanu ( sec.)

43 Cefalo (Segmentowy tryb skanowania) 1. Tryby skanowania Boczne PA, AP Nadgarstek SMV Boczne Szerokie 43

44 Segmentowy skan Boczne / Standard 44

45 Segmentowy skan Boczne szerokie 45

46 Segmentowy skan Nadgarstek 46

47 Porównanie zdjęć Artefakt Inny producent Szumy Artefakt 47

48 Wysokiej jakości zdjęcie dla ortodontów Cefalometria (One-shot) 48

49 Cefalometria 1. Wbudowane One-shot Cefalo Czas ekspozycji 0,3 sek eliminacja artefaktów Komfort pacjenta : krótki czas ekspozycji eliminuje poruszenie pacjenta, zwłaszcza dzieci. Minimalna dawka : krótki czas ekspozycji znacznie obniża dawkę pochłoniętą w porównaniu ze starszą techniką skanowania. 2. Największe na świecie pole obrazowania F.O.V (33cm x 33cm) Duże zdjęcie umożliwia pełną diagnozę ortodontyczną. <Segmentowy typ skanowania> <RAYSCAN α> 49

50 Zdjęcie cefalo 50

51 Zdjęcie cefalo One-Shot 51

52 Cephalometric Wysokiej jakości zdjęcie dla ortodontów 3. Najwyższa jakość zdjęcia Samsung-Electronics zastosował sensor Flat Panel używany w urządzeniach medycznych Czyste zdjęcie,na którym widać włosy oraz tkanki miękkie Różne tryby ekspozycji PA, AP Lat. SMV Nadgarstek Projekcja Town s Projekcja Waters 52

53 Optymalne pole obrazowania dla diagnostyki implantologicznej CBCT 53

54 CBCT Przewidywalny obraz dla zabiegów implantologicznych 1. Optymalna objętość F.O.V(9X9) dla leczenia implantologicznego i diagnostyki 8x8 (Inny wytwórca) 12x8 (Inny wytwórca) 9x9 (RAYSCAN α) 3D Widok osiowy Obcięcie trzecich trzonowców Pełne łuki wraz z ostatnimi trzonowcam Widok czołowy Mało widoczne zatoki Pełny obraz dna zatok 54

55 CBCT Przewidywalny obraz dla różnych zabiegów 2. Zastosowanie różnych trybów CT ICON Mode Note Standard (Voxel 0.28) Zapewnia optymalny obraz dla typowej analizy zdjęcia tomograficznego Tryb S G (Voxel 0.28) (Surgical Guide) Zapewnia idealny obraz w celu wykonania szablonów chirurgicznych Tryb IS (Voxel 0.21) (Implant Surgery) Zapewnia perfekcyjny obraz pola zabiegowego: implantacja, nadliczbowe i zatrzymane zęby, resorpcja tkanki kostnej Tryb ET (Voxel 0.14) (Endo Treatment) Zapewnia szczegółowy obraz dla analizy kanałów głównych i bocznych, perforacji, pęknięć, lokalizacji złamanych narzędzi Tryb SSŻ Obraz 3D dla obrazowania SSŻ Tryb Zatok Obraz 3D dla laryngologów 55

56 CT 2. Zastosowanie trybów CT Tryb SSŻ 56

57 Zdjęcie CT Tryb SSŻ 57

58 2. Zastosowanie trybów CT Tryb zatoki 58

59 Zdjęcie CT Tryb Zatoki 59

60 Porównanie obrazów CBCT Inny wytwórca 60

61 Porównanie obrazów CBCT (przekrój transsektalny i styczny ) Inny wytwórca 61

62 Porównanie obrazów CBCT (przekrój osiowy ) Inny wytwórca 62

63 Porównanie obrazów CBCT ( Rekonstrukcja pantomograficzna ) Inny wytwórca 63

64 Porównanie obrazów CBCT-przekrój transsektalny przez kanał żuchwy Inny wytwórca 64

65 Smart & Easy User Interface Oprogramowanie Bezpłatny optymalnie zaprojektowany program SMARTDent Obsługa innych urządzeń obrazujących - obsługuje kamery i czujniki wewnątrzustne - można używać na dotykowym monitorze unitu stomatologicznego Kompatybilny z przeglądarkami 3D - Wybrane badanie CT ma natychmiastowy podgląd i szybki dostęp do przeglądarki 3D Pełna kompatybilność standardu DICOM dla wszystkich środowisk medycznych FMX przeglądarka zdjęć małoobrazkowych - Wygodna segregacja wielu obrazów wewnątrzustnych G.U.I (Graficzny panel Użytkownika) przewyższający PACS Viewer Wiele funkcji pomocniczych w tym symulacja zabiegu implantologicznego, Kompatybilny z systemami medycznymi,z możliwością wydruku DICOM, 65

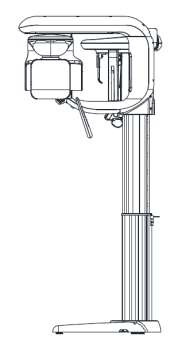

66 RAYSCAN α Wymiary Bez Cefalo Góra Front Bok 66

67 RAYSCAN α Wymiary Z Cefalo typ skanujący Góra Front Bok 67

68 RAYSCAN α - Wymiary Z cefalo One-shot Góra Front Bok 68

69 RAYSCAN α Dimension Rekomendowana powierzchnia dla instalacji Bez Cefalo Z cefalo skan Z cefalo One-shot 69

70 Specyfikacja Techniczna Promieniowanie-X Pozycja pacjenta Ognisko Napięcie Natężenie Wymiary (WxDxH) Waga RAYSCAN α Wiązka stożkowa Cone beam Stojąca lub siedząca 0.5 mm 60~ 90 kvp 4 ~ 17mA Cefalo zawiera : 1,672mm x 1,079mm x 1,596mm Cefalo nie zawiera 1,013mm x 1,079mm x 1,596mm * RAYSCAN α-p kg * RAYSCAN α-oc 167kg * RAYSCAN α-sc kg * RAYSCAN α-3d 150kg * RAYSCAN α-multi3d 176kg * RAYSCAN α-sm3d 175.5kg Typ detektora CT Pano One- shot Cefalo Skan Cefalo Flat Panel CMOS Liniowy Flat Panel CMOS Liniowy F.O.V pole obrazowania 9 cm x 9 cm 14.8 cm 33 cm x 33 cm 26cm X 24cm Wielkość Voxela (CT) 0.143mm³ ~ 0.286mm³ Powiększenie Skala szarości 14 bits 14 bits 14 bits 14 bits Czas skanowania 14 sek 14 sek 0.3 sek 4.0~10.4 sek 70

71 Wystawy 2013 Arab Health 2013(Dubai), 28~31 Stycznia KIMES 2013(Korea, Marzec) 71

72 Wystawy 2013 IDS 2013(Niemcy, Marzec) 72 72

73 Partnerzy zagraniczni Wyłączny przedstawiciel W toku Finland UK France Spain S/L Portugal Italy Tunisia Poland ESDENT Hungary Greece Lebanon Russia Turkey Iran UAE Saudi Arabia Laos RAY (South Korea) Japan Thailand Taiwan Vietnam Malaysia Singapore USA Australia South Africa 73

74 You Digital Radiography, Imaging & Beyond Thank with RAY
