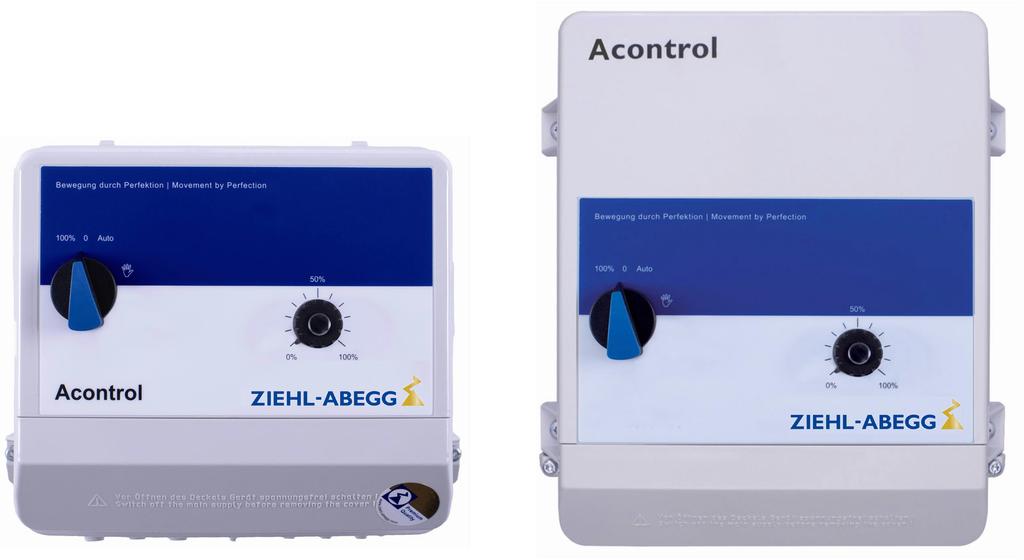

Acontrol PXET6Q / PXET10Q. Uniwersalny regulator dla wentylatorów 1-fazowych (1~) sterowanych napięciowo. Instrukcja eksploatacji

Transkrypt

1 Acontrol polski PXET6Q / PXET10Q Uniwersalny regulator dla wentylatorów 1-fazowych (1~) sterowanych napięciowo Instrukcja eksploatacji Wersja oprogramowania: B1061AA poczynając od wersji 1.01

2 Spis treści 1 Ogólne wskazówki Znaczenie Instrukcji eksploatacji Grupa docelowa Wykluczenie odpowiedzialności Prawo własności Wskazówki bezpieczeństwa Standardowe zastosowanie Objaśnienie symboli Bezpieczeństwo produktu Wymagania w stosunku do personelu / obowiązek zachowania staranności Uruchomienie i eksploatacja Prace przy urządzeniu Modyfikacje / ingerencje w urządzenie Obowiązek zachowania staranności przez Użytkownika Zatrudnienie zewnętrznego personelu Przegląd produktu Zakres stosowania Konserwacja Transport Składowanie Utylizacja / Recykling Montaż Ogólne wskazówki Minimalne zapotrzebowanie na miejsce Montaż na zewnątrz Miejsce montażu w rolnictwie Wpływy temperatury w trakcie uruchomienia Instalacja elektryczna Środki bezpieczeństwa Instalacja zgodna z dyrektywą dotyczącą zgodności elektromagnetycznej Przewód silnika Przewody sterownicze Prądy wyższych harmonicznych dla urządzenia 16 A Podłączenie do sieci Podłączenie silników Hałasy pracy silników Ochrona silników Przyłącze sygnałowe lub przyłącze czujnika (E1 = Analog In 1) Napięcie wyjściowe 0-10 V (A1 = Analog Out 1) Zasilanie napięciowe urządzenia zewnętrznego (+24V, GND) Wejście cyfrowe (Digital In 1 = D1) Zezwolenie, Urządzenie ON / OFF Rewersja kierunku działania funkcji regulacji (tylko w wypadku regulatorów P / PI) Wyjście przekaźnikowe (K1) Potencjał przyłączy napięcia sterowniczego Elementy sterowania i wskaźniki Wyłącznik główny i potencjometr z zintegrowanym sygnałem świetlnym Nastawienia wewnętrzne /34

3 7 Ustawienie podstawowe Programowanie pożądanej funkcji (nastawnik obrotów / regulator P, regulator PI) Wybór trybu pracy Funkcja przełącznika dip-switch przy eksploatacji w jakości nastawnika obrotów 1.01 (DIP 1 = OFF ) Funkcja przełącznika dip-switch w wypadku eksploatacji w jakości regulatora P, regulatora PI, 2.01, 3.01, 4.01 (DIP 1 = ON ) Wyłączenie przy minimalnej ilości powietrza DIP Przy eksploatacji w jakości nastawnika obrotów W wypadku pracy w jakości regulatora P, regulatora PI 2.01, 3.01, Funkcja Hardstart DIP Uruchomienie Warunki wstępne uruchomienia Ustawienie dla trybu Nastawnik liczby obrotów Ustawienia przy eksploatacji w jakości nastawnika obrotów Diagram: sygnał wartości zadanej i liczba obrotów Eksploatacja z dwowa nastawianymi napięciami wyjściowymi (dwa stopnie) Regulacja temperatury (P-regulator) Nastawienia przy eksploatacji w jakości regulatora temperatury Przykład Regulacja temperatury Funkcja chłodzenia (Ustawienie fabryczne) Przykład Regulacja temperatury Funkcja ogrzewania Regulacja ciśnienia skraplania (P-regulator) Nastawienia przy eksploatacji w jakości regulatora ciśnienia Przykład Regulacja ciśnienia skraplania Ustawienia za pomocą Tabeli czynników chłodniczych Regulacja ciśnienia, Regulacja prędkości powietrza (regulator PI) Ustawienia w wypadku pracy w jakości regulatora ciśnienia i regulatora prędkości powietrza Przykład: regulacja ciśnienia dla systemu wentylacyjnego Przykład: Regulacja prędkości powietrza dla instalacji w czystych pomieszczeniach Diagnoza / Usterki Urządzenie działa nie zgodnie z życzeniem Załącznik Dane techniczne Redukcja mocy przy podwyższonych temperaturach otoczenia Schemat połączeń Arkusz wymiarowy [mm] Indeks haseł Informacja o producencie Informacja o serwisie /34

4 Ogólne wskazówki 1 Ogólne wskazówki 1.1 Znaczenie Instrukcji eksploatacji Aby zapewnić właściwie korzystanie z urządzenia, niniejszą Instrukcję eksploatacji należy dokładnie przeczytać przed jego instalacją i uruchomieniem! Zwracamy uwagę, że niniejsza instrukcja eksploatacji związana jest z konkretnym urządzeniem i w żadnym wypadku nie odnosi się do całości instalacji! Niniejsza instrukcja eksploatacji ma na celu bezpieczne wykonywanie prac związanych z obsługą urządzenia. Zawiera ona zasady bezpieczeństwa, których należy przestrzegać oraz informacje niezbędne do bezawaryjnej eksploatacji urządzenia. Instrukcja eksploatacji powinna być przechowywana przy urządzeniu, aby wszystkie osoby, obsługujące urządzenie, mogły o każdej porze przejrzeć jej treść. Instrukcję obsługi należy przechowywać do dalszego używania i należy ją przekazać każdemu następnemu posiadaczowi, użytkownikowi lub klientowi końcowemu. 1.2 Grupa docelowa Instrukcja eksploatacji skierowana jest do osób, które zajmują się projektowaniem, instalacją, uruchomieniem, jak również konserwacją i utrzymaniem urządzenia w dobrym stanie technicznym oraz posiadają odpowiednie kwalifikacje do wykonywania tych czynności. 1.3 Wykluczenie odpowiedzialności Zawartość niniejszej Instrukcji eksploatacji została sprawdzona pod względem zgodności z opisanym wyposażeniem i oprogramowaniem urządzenia. Jednakże mogą występować różnice; nie przejmujemy żadnej odpowiedzialności z tytułu niecałkowitej zgodności. Zmiany konstrukcji i danych technicznych wynikające z dalszego rozwoju są zastrzeżone. Dlatego też, na podstawie danych, ilustracji lub rysunków i opisów nie można wnosić jakichkolwiek roszczeń. Pomyłki są zastrzeżone. Firma ZIEHL-ABEGG SE nie ponosi odpowiedzialności za szkody wynikające z błędnej obsługi, zastosowania niezgodnego z przeznaczeniem, niewłaściwego zastosowania lub w wyniku nieautoryzowanych napraw lub zmian. 1.4 Prawo własności Niniejsza instrukcja eksploatacji zawiera informacje chronione prawem autorskim. Bez uprzedniej zgody firmy ZIEHL-ABEGG SE nie może być ona, ani w całości, ani w formie wyciągów, kopiowana, powielana, tłumaczona lub przenoszona na nośniki danych. Wykroczenia przeciwko prawu autorskiemu są podstawą do roszczeń odszkodowawczych. Wszelkie prawa zastrzeżone, włącznie z tymi, które powstały w wyniku uzyskania patentu lub wprowadzenia wzoru użytkowego. 2 Wskazówki bezpieczeństwa W niniejszym rozdziale są zawarte wskazówki, których należy przestrzegać w celu uniknięcia obrażeń ludzi oraz strat materialnych. Wskazówek tych nie należy traktować jako kompletnych. W przypadku pytań i problemów do dyspozycji są technicy naszej firmy. 2.1 Standardowe zastosowanie Urządzenie może być wykorzystywane wyłącznie do celów określonych w potwierdzeniu zlecenia. Inne zastosowania, które nie są zgodne ze specyfikacją, będą uważane za niezgodne z przeznaczeniem. Producent nie odpowiada za powstałe wskutek tego uszkodzenia. Wyłączną odpowiedzialność w takim wypadku ponosi firma użytkownika. Do zastosowania zgodnego z przeznaczeniem należy także przeczytanie niniejszej instrukcji eksploatacji oraz przestrzeganie wszystkich zawartych w niej wskazówek - w szczególności zasad bezpieczeństwa. Przestrzegać należy również instrukcji obsługi podłączonych komponentów. Za wszelkie obrażenia osób i straty materialne, które powstały w wyniku niestandardowego zastosowania odpowiedzialność ponosi użytkownik urządzenia, a nie producent. 2.2 Objaśnienie symboli Instrukcje bezpieczeństwa są wyróżnione za pomocą trójkąta ostrzegawczego i zależnie od stopnia zagrożenia przedstawiane są w poniższy sposób. 4/34

5 Wskazówki bezpieczeństwa Ostrożnie! Ogólne miejsce zagrożenia. Niezastosowanie odpowiednich środków ostrożności może być przyczyną śmierci, ciężkich obrażeń ciała lub znacznych szkód rzeczowych! Zagrożenie porażeniem prądem elektrycznym Zagrożenie porażeniem przez niebezpieczne napięcie elektryczne! Śmierć lub ciężkie uszkodzenia ciała mogą być skutkiem nieprzestrzegania odpowiednich środków bezpieczeństwa! Informacja Ważne informacje dodatkowe i porady związane z użytkowaniem. 2.3 Bezpieczeństwo produktu W momencie wysyłki urządzenie odpowiada stanowi techniki oraz zasadniczo traktowane jest jako bezpieczne w eksploatacji. Urządzenie oraz jego akcesoria można montować i eksploatować tylko w nienagannym stanie technicznym, przestrzegając Instrukcji montażu / instrukcji eksploatacji. Eksploatacja niezgodna ze specyfikacją techniczną urządzenia ( Tabliczka znamionowa i Załącznik / Dane techniczne) może doprowadzić do jego uszkodzenia oraz dalszych szkód! W celu uniknięcia obrażeń ludzi i strat materialnych w przypadku zakłócenia lub awarii urządzenia konieczny jest oddzielny układ kontroli funkcjonowania z funkcjami alarmowymi, uwzględniający tryb zastępczy! W przypadku zastosowania w intensywnej hodowli zwierząt należy upewnić się, że zakłócenia w funkcjonowaniu zasilania powietrzem zostaną rozpoznane w odpowiednim czasie, co uniemożliwi wystąpienie sytuacji zagrażających życiu zwierząt. W trakcie projektowania i wykonywania instalacji należy przestrzegać lokalnych postanowień i rozporządzeń. W Niemczech m.in. są to norma DIN VDE 0100, rozporządzenie dotyczące ochrony zwierząt i hodowli zwierząt użytkowych, rozporządzenie dotyczące hodowli trzody chlewnej itp. Przestrzegać należy również instrukcji AEL, DLG, VdS. 2.4 Wymagania w stosunku do personelu / obowiązek zachowania staranności Osoby zajmujące się projektowaniem, instalacją, uruchomieniem, jak również konserwacją i utrzymaniem urządzenia w dobrym stanie technicznym muszą dysponować odpowiednimi kwalifikacjami i wiedzą w zakresie wykonywanych czynności. Ponadto, muszą one posiadać znajomość reguł bezpieczeństwa, dyrektyw UE, przepisów bezpieczeństwa pracy i zapobiegania wypadkom oraz odpowiednich przepisów narodowych i wewnątrzzakładowych. Personel w trakcie nauki, przyuczenia lub przeszkolenia może pracować tylko pod nadzorem doświadczonego pracownika. Dotyczy to także personelu odbywającego ogólne szkolenie. Należy przestrzegać ustawowego wieku minimalnego. Urządzenie nie jest przeznaczone do korzystania przez osoby (łącznie z dziećmi) cierpiące na zaburzenia psychiczne, motoryczne albo umysłowe lub nie mające odpowiedniego doświadczenia i / lub wiedzy. 2.5 Uruchomienie i eksploatacja Ostrożnie! Ze względu na błędne ustawienia, uszkodzone komponenty lub błędne podłączenie elektryczne w trakcie uruchomienia mogą wystąpić nieoczekiwane i niebezpieczne stany w całej instalacji. Wszystkie osoby i przedmioty należy usunąć z obszaru zagrożenia. W trakcie eksploatacji urządzenie musi być zamknięte lub zamontowane w szafie sterowniczej. Bezpieczniki można tylko wymieniać, nie wolno ich naprawiać lub mostkować. Koniecznie przestrzegać danych dotyczących maksymalnego prądu zabezpieczenia wstępnego ( Dane techniczne). Stosować wyłącznie bezpieczniki przewidziane w elektrycznym układzie połączeń. Stwierdzone braki w instalacjach elektrycznych / podzespołach / środkach roboczych należy bezzwłocznie usuwać. Występuje wówczas znaczne zagrożenie, urządzenia / instalacji nie można eksploatować w nieprawidłowym stanie. Należy zwrócić uwagę na równy, pozbawiony drgań bieg silnika / wentylatora, powinny być przestrzegane odpowiednie wskazówki zawarte w dokumentacji technicznej napędu! 5/34

6 Przegląd produktu 2.6 Prace przy urządzeniu Informacja Montaż, podłączenie elektryczne i uruchomienie mogą być wykonywane tylko przez elektryczny personel fachowy oraz zgodnie z zasadami elektrotechniki (m.in. normą EN lub EN 60204)! Zagrożenie porażeniem prądem elektrycznym Wykonywanie prac na elementach urządzenia będących pod napięciem jest zasadniczo zabronione. Stopień ochrony otwartego urządzenia jest IP00! Istnieje niebezpieczeństwo dotknięcia elementów będących pod napięciem groźnym dla życia! Brak obecności napięcia należy sprawdzać za pomocą dwubiegunowego wskaźnika napięcia. Ostrożnie! Po awarii lub odłączeniu zasilania sieciowego następuje automatyczny ponowny rozruch! 2.7 Modyfikacje / ingerencje w urządzenie Ostrożnie! Ze względów bezpieczeństwa w urządzeniu nie wolno dokonywać samodzielnych ingerencji lub zmian. Wszystkie planowane zmiany należy uzgodnić pisemnie z producentem. Należy stosować tylko oryginalne części zamienne / oryginalne części ulegające zużyciu / oryginalne akcesoria firmy ZIEHL-ABEGG. Części te zostały zaprojektowane specjalnie dla tego urządzenia. W przypadku części zamiennych innych producentów nie można zagwarantować, że zostały one zaprojektowane i wykonane zgodnie z przeznaczeniem oraz zasadami bezpieczeństwa. Części i wyposażenie specjalne, które nie zostały dostarczone przez firmę ZIEHL-ABEGG nie są przez nią dopuszczone do stosowania. 2.8 Obowiązek zachowania staranności przez Użytkownika Firma lub Użytkownik musi zadbać o to, aby instalacje elektryczne i elektryczne środki robocze były eksploatowane i konserwowane zgodnie z przepisami elektrotechnicznymi. Użytkownik jest zobowiązany utrzymać urządzenie w nienagannym stanie technicznym. Urządzenie można używać tylko zgodnie z jego przeznaczeniem ( Zakres zastosowania ). Urządzenia zabezpieczające należy regularnie sprawdzać pod względem ich funkcjonalności. Instrukcja montażu / Instrukcja eksploatacji musi być zawsze dostępna w miejscu użytkowania urządzenia, w stanie kompletnym i czytelnym. Personel obsługujący urządzenie jest regularnie szkolony w zakresie wszystkich aspektów bezpieczeństwa pracy i ochrony środowiska, a także jest zaznajomiony z instrukcją montażu / instrukcją eksploatacji, w szczególności z częścią poświeconą bezpieczeństwu pracy. Wskazówki bezpieczeństwa i wskazówki ostrzegawcze nie mogą być usuwane z urządzenia, należy utrzymywać je w stanie czytelnym. 2.9 Zatrudnienie zewnętrznego personelu Prace remontowe i konserwacyjne często przeprowadzane są przez osoby obce, który nie zna szczegółowych warunków i wynikających z nich zagrożeń. Osoby te należy dokładnie poinformować o zagrożeniach występujących w ich zakresie czynności. Przebieg prac należy nadzorować, by w razie potrzeby móc w porę interweniować. 3 Przegląd produktu 3.1 Zakres stosowania Opisany regulator służy do bezstopniowej regulacji obrotów sterowanych napięciowo silników elektrycznych (1~) napędzających wentylatory lub pompy. 3.2 Konserwacja W regularnych odstępach czasu urządzenie należy sprawdzać pod względem zanieczyszczeń, a w razie konieczności wyczyścić. 6/34

7 Montaż 3.3 Transport Urządzenie jest opakowywane w zakładzie odpowiednio do uzgodnionego rodzaju transportu. Urządzenie należy transportować tylko w oryginalnym opakowaniu. W czasie transportu należy unikać wstrząsów i uderzeń. W trakcie transportu ręcznego należy przestrzegać rozsądnych dla człowieka ciężarów podnoszenia i przenoszenia. 3.4 Składowanie Urządzenie należy składować w oryginalnym opakowaniu, w suchym i zabezpieczonym przed wpływami atmosferycznymi miejscu. Należy unikać ekstremalnego oddziaływania gorąca i zimna. Należy unikać zbyt długich okresów składowania (zalecamy składowanie w ciągu maks. jednego roku). 3.5 Utylizacja / Recykling Utylizację należy przeprowadzać w sposób właściwy i przyjazny dla środowiska zgodnie z obowiązującymi przepisami prawa. 4 Montaż 4.1 Ogólne wskazówki Ostrożnie! Aby uniknąć uszkodzenia urządzenia na skutek błędów podczas montażu lub oddziaływania otoczenia należy przestrzegać następujących zasad: Przed montażem wyjąć urządzenie z opakowania i sprawdzić, czy nie zostało uszkodzone podczas transportu! Montować urządzenie za pomocą odpowiednich elementów mocujących na czystym, wytrzymałym podłożu, unikając zbyt silnego zamocowania powodującego odkształcenie. Montaż na wibrującym podłożu jest niedopuszczalny! W wypadku montażu na ścianach z lekkich płyt budowlanych nie jest dopuszczalna obecność wysokiej wibracji lub obciążeń uderzeniowych. Zwłaszcza uderzenia drzwi, które są wbudowane do ścian z lekkich płyt budowlanych, mogą spowodować bardzo wysokie obciążenia uderzeniowe. Z tego powodu w podobnym przypadku zalecamy odosobnić urządzenie od ściany. Wióry, śruby i inne ciała obce nie mogą dostać się do wnętrza urządzenia! Urządzenie należy zamontować poza obszarem komunikacyjnym, jednakże należy zwracać uwagę na dobry dostęp! W zależności od wykonania obudowy są stosowane załączane czopy dla wpustów kablowych, wpusty kablowe obciąć odpowiednio do średnicy kabla albo zastosować alternatywne wpusty kablowe do połączenia śrubami. Pozamykać niepotrzebne wpusty! Urządzenie należy chronić przed bezpośrednim promieniowaniem słonecznym! Urządzenie przeznaczone jest do montażu pionowego (wprowadzenie kabli od dołu). Montaż poziomy lub leżący dozwolony jest tylko po uzyskaniu aprobaty technicznej producenta! Należy zwracać uwagę na prawidłowe odprowadzanie ciepła ( Dane techniczne - moc strat). 4.2 Minimalne zapotrzebowanie na miejsce W celu zapewnienia wystarczającej wentylacji urządzenia, ze wszystkich stron należy zachować odstęp od ścianek obudowy, drzwi szaf sterowniczych, kanałów kablowych, itp. wynoszący, co najmniej 50 mm. Taki sam odstęp obowiązuje w przypadku montażu kilku urządzeń obok siebie. W przypadku montażu kilku urządzeń nad sobą istnieje zagrożenie wzajemnego nagrzewania. Takie rozmieszczenie dopuszczalne jest tylko wtedy, gdy powietrze zasysane przez górne urządzenie nie jest cieplejsze niż dopuszczalna temperatura otoczenia ( Dane techniczne). Tzn. wymagany jest odpowiednio większy odstęp lub ekran termiczny. 7/34

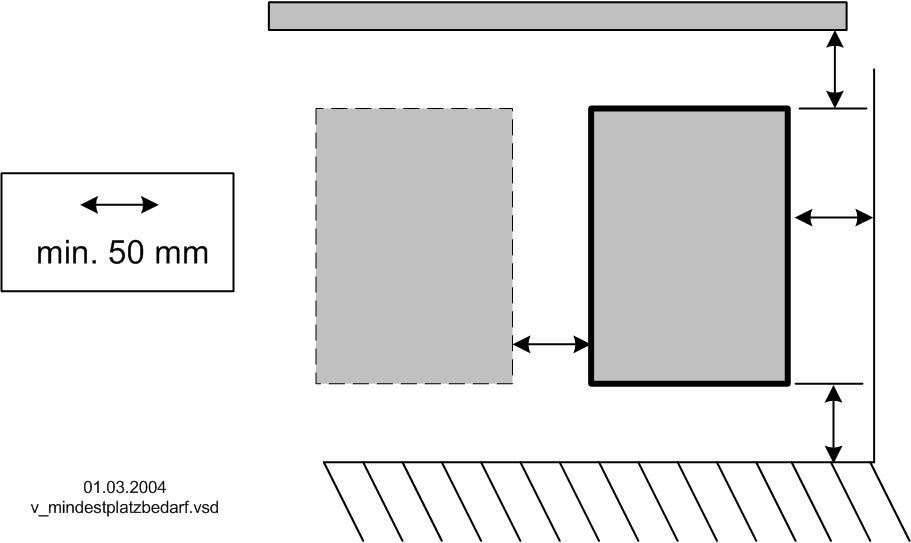

8 Instalacja elektryczna 4.3 Montaż na zewnątrz Montaż na zewnątrz możliwy jest do temperatury -20 C, jeżeli urządzenie nie zostanie przełączone w stan bezprądowy. Lokalizacja powinna być zabezpieczona przed wpływami atmosferycznymi, tzn. również należy wykluczyć bezpośrednie promieniowanie słoneczne! 4.4 Miejsce montażu w rolnictwie Aby w przypadku zastosowania w rolnictwie uniknąć uszkodzeń powodowanych oparami amoniaku, w miarę możliwości urządzenia nie należy montować bezpośrednio w oborze (stajni), lecz w pomieszczeniu wstępnym. 4.5 Wpływy temperatury w trakcie uruchomienia Aby uniknąć wystąpienia kondensacji wilgoci i wynikających z tego powodu zakłóceń funkcjonowania, urządzenie należy składować w temperaturze otoczenia! 5 Instalacja elektryczna 5.1 Środki bezpieczeństwa Zagrożenie porażeniem prądem elektrycznym Prace przy urządzeniach elektrycznych mogą wykonywać tylko wykwalifikowani elektrycy albo odpowiednio przeszkolone osoby, pod nadzorem i kontrolą elektryka, zgodnie z ogólnymi zasadami elektrotechniki. Nigdy nie pracować przy urządzeniu pod napięciem. Podczas prac przy elementach przewodzących prąd lub przy przewodach elektrycznych musi być zawsze obecna druga osoba, która w razie nagłej potrzeby wyłączy zasilanie. Urządzenia elektryczne należy regularnie kontrolować: obluzowane połączenia ponownie zamocować, uszkodzone przewody natychmiast wymienić. Szafa sterownicza i wszystkie jednostki zasilające muszą być zawsze zamknięte. Szafa może być otwierana tylko przez upoważniony personel, posiadający klucze lub narzędzia do otwierania tych urządzeń. Praca urządzenia ze zdemontowaną obudową jest zabroniona, ponieważ wewnątrz urządzenia znajdują się nieizolowane elementy przewodzące prąd. Nieprzestrzeganie tej zasady może spowodować poważne obrażenia. Jeżeli obudowa ochronna łączówki zaciskowej jest metalowa to wymagane jest połączenie ochronne pomiędzy korpusem a obudową ochronną wykonane za pomocą śrub mocujących obudowę ochronną. Jeżeli połączenie to zostało poprawnie wykonane można przystąpić do uruchomienia urządzenia! Metalowe złącza śrubowe są niedozwolone przy częściach obudowy z tworzywa sztucznego, ponieważ nie następuje wyrównanie potencjału. Urządzeń elektrycznych nigdy nie należy czyścić za pomocą wody ani innych cieczy. Informacja Odpowiednie połączenia zostały przedstawione w Załączniku do niniejszej Instrukcji eksploatacji ( Schemat połączeń)! 8/34

9 Instalacja elektryczna 5.2 Instalacja zgodna z dyrektywą dotyczącą zgodności elektromagnetycznej Przewód silnika Właściwą normą dotyczącą wysyłania zakłóceń jest norma EN Wymagania normy spełnione są przy zastosowaniu nieekranowanego kabla silnika Przewody sterownicze Aby uniknąć zakłóceń, należy zwracać uwagę na wystarczający odstęp od kabli sieciowych i kabli silników. Długość przewodów sterowniczych może wynosić maks. 30 m, powyżej 20 m muszą być one ekranowane! W przypadku zastosowania przewodu ekranowanego ekran należy połączyć z przewodem ochronnym jednostronnie, tzn. tylko przy regulatorze (przy najmniejszej możliwej długości i indukcyjności!) Prądy wyższych harmonicznych dla urządzenia 16 A Zgodnie z EN urządzenia są klasyfikowane jako urządzenia profesjonalne. Z tego powodu ich użytkowanie ogranicza się zastosowaniem w działalności gospodarczej, w pewnych zawodach oraz w przemyśle. Jest dozwolone podłączanie do sieci niskonapięciowych (sieci publicznych), jeżeli będzie to uzgodnione z odpowiednim zakładem energetycznym. Wskazówka: do maksymalnego prądy wyjściowego około 4 A, wartości graniczne są dotrzymywane bez ograniczeń. Wyjątek dla Niemiec: dostawca energii elektrycznej kieruje się warunkami technicznymi podłączania TAB2007, zezwalającymi stosowanie urządzeń sterowania fazowego do mocy przyłączeniowej stanowiącej 3,4 kva na każdą fazę. 5.3 Podłączenie do sieci Podłączenie do sieci odbywa się za pomocą zacisków: PE, L1 i N. Należy przy tym bezwzględnie zwracać uwagę, aby napięcie sieci znajdowało się w zakresie dopuszczalnej tolerancji ( Dane techniczne i umieszczona z boku tabliczka znamionowa). Zagrożenie porażeniem prądem elektrycznym Napięcie sieci musi odpowiadać parametrom jakościowym zgodnym z normą DIN EN i napięciom znormalizowanym określonym w normie DIN IEC 60038! 5.4 Podłączenie silników Podłączenie silnika odbywa się poprzez zaciski U1 i U2. Do regulatora można podłączyć kilka silników. Ostrożnie Suma maks. prądów regulujących (dane dla elektronicznej regulacji napięcia) wszystkich silników elektrycznych nie może przewyższać prądu znamionowego urządzenia. Jeśli nie jest znany maksymalny prąd regulacji służący do elektronicznej regulacji napięciowej, wówczas do prądu znamionowego silnika należy doliczyć 20. W przypadku regulacji silników innych producentów, u producenta należy uzyskać informację na temat możliwości regulacji i maks. prądu elektronicznego układu regulacji napięcia. Informacja Zalecane jest zastosowanie oddzielnego urządzenia ochronnego silnika dla każdego wentylatora. W przypadku silników elektrycznych z wyłącznikiem cieplnym TB np. typu S-ET Hałasy pracy silników Podczas regulacji wentylatorów za pomocą elektronicznych regulatorów napięcia mogą powstawać (zależnie od systemu) hałasy pracy silników (wycinek fazy = typoszeregowi P... ), które mogą być odczuwane jako usterki. W przypadku wentylatorów szybkobieżnych o wysokim hałasie powietrza hałasy te są stosunkowo małe. W przypadku wentylatorów wolnobieżnych o małym hałasie powietrza, ze względu na rezonans hałas ten może być dominujący w dolnym zakresie obrotów. W instalacjach, gdzie istotny jest poziom hałasu zalecamy stosowanie naszych regulatorów typu STEPcontrol,SINUcontrol lub Fcontrol 9/34

10 Instalacja elektryczna 5.5 Ochrona silników Ochrona silnika elektrycznego jest możliwa przez podłączenie wyłącznika termostatycznego TB. Przy podłączeniu kilku silników elektrycznych należy uważać, aby wyłącznik termostatyczny TB był zawsze podłączony szeregowo. Przy zadziałaniu podłączonego wyłącznika termostatycznego (przerywanie obwodu między oboma zaciskami TB ) urządzenie jest wyłączane i nie włącza się ponownie. Przekaźnik K1 jest zwolniony, zaciski są zmostkowane. Lampka sygnalizacyjna miga z kodem usterki 2 ( Diagnoza / Usterki). Możliwości ponownego włączenia po ostygnięciu napędu, tzn. w połączeniu z obydwoma zaciskami TB poprzez: Wyłączenie i ponowne włączenie napięcia sieciowego. Przez wyjście cyfrowe dla zdalnego sterowania (Zezwolenie WŁĄCZ. / WYŁĄCZ.). Ostrożnie! Do zacisków TB nie należy przykładać żadnego napięcia obcego! Jeżeli realizowane jest Przełączanie obejściowe lub w przypadku urządzeń z wyłącznikiem głównym ustawionym w pozycji 100, wewnętrzna ochrona silnika w regulatorze jest wyłączona. W podobnym przypadku w pewnych okolicznościach wymagana jest dodatkowa kontrola silnika. 5.6 Przyłącze sygnałowe lub przyłącze czujnika (E1 = Analog In 1) Urządzenie posiada jedno wejście analogowe: zaciski E1 / GND (Analog In 1). Przyłączenie jest uzależnione od zaprogramowanego trybu pracy oraz stosowanego sygnału czujnika. Wtyczka wewnętrzna powinna być ustawiona w prawidłowym położeniu, które jest odpowiednim sygnałowi wyjściowemu. Ustawienie fabryczne dla sygnału 0-10 V. Przy podłączaniu pasywnych czujników temperatury TF.. (KTY81-210) biegunowość może być nie uwzględniana. Przy podłączaniu aktywnych czujników należy zwracać uwagę na właściwą biegunowość, zasilanie napięciem stałym 24 V jest zintegrowanym. W wypadku czujników techniki dwuprzewodowej (sygnał 4-20 ma) podłączenie jest dokonywane do zacisków +24 V i E1, przyłącze GND nie jest uwzględniane. Przez DIP 4 przy pracy w jakości nastawnika obrotów 1.01 jest możliwa inwersja wejścia. DIP 4 = OFF (ustawienie fabryczne) dla sygnałów: 0-10 V, 2-10 V, 0-20 ma, 4-20 ma DIP 4 = ON dla sygnałów: 10-0 V, 10-2 V, 20-0 ma, 20-4 ma Ostrożnie! Do wejścia sygnałowego nigdy nie należy podłączać napięcia sieci! 5.7 Napięcie wyjściowe 0-10 V (A1 = Analog Out 1) Podłączenie do zacisków A1 - GND = wyjście analogowe 1 (I maks. 10 ma). Wyjścia kilku urządzeń nie mogą być połączone razem! Podczas pracy w jakości nastawnika obrotów 1.01 funkcja wyjścia sygnału A1 (Analog Out 1) może być wyznaczona przez DIP 8. DIP 8 = OFF Napięcie stałe +10 V dla potencjometru zewnętrznego (Ustawienie fabryczne) DIP 8 = ON 0-10 V Wysterowanie Proporcjonalnie do wysterowania wewnętrznego modułu mocy przy uwzględnieniu nastawień Min. liczba obrotów i Maks. liczba obrotów. Przy zwolnieniu OFF nie powraca na 0 V. W przypadku zakłócenia silnika sygnał wyjściowy pozostaje dostępny dla poniższego nastawnika liczby obrotów (kombinacja Master-Slave ). 10/34

11 Instalacja elektryczna Podczas pracy w jakości regulatora P lub regulatora PI 2.01, 3.01, 4.01 funkcja jest ustawiona na stale V Wysterowanie Proporcjonalnie do wysterowania wewnętrznego modułu mocy przy uwzględnieniu nastawień Min. liczba obrotów i Maks. liczba obrotów. Przy ustawieniu zezwolenia na OFF powraca na 0 V. W przypadku zakłócenia silnika sygnał wyjściowy pozostaje dostępny dla poniższego nastawnika liczby obrotów (kombinacja Master-Slave ). Informacja Podczas pracy w jakości regulatora P lub regulatora PI nie może być wybrana funkcja Napięcie stałe! Podczas pracy w jakości regulatora P lub PI funkcja wejścia cyfrowego D1 jest wyznaczana przez DIP Zasilanie napięciowe urządzenia zewnętrznego (+24V, GND) Dla urządzeń zewnętrznych, np., z jednym czujnikiem, jest zintegrowane zasilanie(maks. prąd obciążenia Dane techniczne). W przypadku przeciążenia lub zwarcia (24 V - GND), zostanie odłączone zewnętrzne zasilanie napięciowe (Multifuse). Urządzenie przeprowadza zresetowanie Reset i działa dalej. Wyjścia kilku urządzeń nie mogą być połączone razem! 5.9 Wejście cyfrowe (Digital In 1 = D1) Wysterowanie za pomocą styków bezpotencjałowych, włączone zostaje niskie napięcie ok. 24 V DC. Ostrożnie! Przy zdalnym sterowaniu regulatora w stanie wyłączonym nie następuje żadne dowolne przełączanie (brak separacji potencjału zgodnie z VBG4 6)! Do wejść cyfrowych nigdy nie należy przykładać napięcia sieci! Wejścia kilku urządzeń nie mogą być połączone razem! Zezwolenie, Urządzenie ON / OFF Elektroniczne odłączanie i Reset po zaistnieniu zakłócenia silnika przez styk bezpotencjałowy na zaciskach D1 - D1 Urządzenie ON przy zamkniętym styku. Urządzenie OFF przy otwartym styku. Kotwica przekaźnika K1 pozostaje przyciągnięta, zaciski są zmostkowane. Lampka sygnalizacyjna miga z kodem usterki 1 ( Diagnoza / Usterki) Rewersja kierunku działania funkcji regulacji (tylko w wypadku regulatorów P / PI) W wypadku hracy w jakości regulatora P lub regulatora PI 2.01, 3.01, 4.01, wejście cyfrowe może być alternatywnie używane zamiast zezwolenia do rewersyjnej zmiany kierunku działania funkcji regulacji (DIP 8 = ON ). Działanie regulacji ma dwie funkcje: Wartość rzeczywista > wartość zadana =n+ rosnące wysterowanie przy wartości rzeczywistej rosnącej ponad wartość zadaną. Wartość rzeczywista < wartość zadana =n+ rosnące wysterowanie przy wartości rzeczywistej spadającej poniżej wartości zadanej. Jeśli zmostkuje się zaciski D1 - D1, urządzenie pracuje z funkcją przeciwną niż ustawiona z DIP 4! 11/34

12 Instalacja elektryczna 5.10 Wyjście przekaźnikowe (K1) Zewnętrzny komunikat zakłócenia jest możliwy przez styk bezpotencjałowy wbudowanego Przekaźnika (maks. obciążenie styku Dane techniczne i Schemat połączeń). Podczas pracy kotwica przekaźnika jest przyciągnięta, tj. że zaciski 12 i 14 są zmostkowane. W wypadku zaistnienia usterki przekaźnik jest zwalniany, zaciski 11 i 12 są zmostkowane ( Diagnoza / Usterki). Awaria przy: awarii sieci, uszkodzony wewnętrzny bezpiecznik półprzewodnikowy, awaria wewnętrznego zasilania regulatora, nadmierna temperatura silnika (termostat TB podłączone). W wypadku usterki czujnika (tylko podczas pracy w jakości regulatora P lub regulatora PI 2.01, 3.01, 4.01 ) jest to sygnalizowane jedynie kodem migowym lampy sygnalizacyjnej (kod 3 ), przekaźnik pozostaje w stanie zwartym. Przy odłączeniu przez odblokowanie (D1 = wejście cyfrowe 1) kotwica przekaźnika pozostaje przyciągnięta Potencjał przyłączy napięcia sterowniczego Przyłącza napięcia sterowniczego (< 50 V) odnoszone są do wspólnego potencjału GND (wyjątek: styki przekaźników są bezpotencjałowe). Pomiędzy przyłączami napięcia sterowniczego i przewodem ochronnym istnieje separacja potencjałów. Należy upewnić się, że maksymalne napięcie obce na przyłączach napięcia sterowniczego nie może przekroczyć 50 V (pomiędzy zaciskami GND przewodem ochronnym PE ). W razie potrzeby należy wykonać połączenie z potencjałem przewodu ochronnego, mostek pomiędzy zaciskiem GND i przyłączem PE (zacisk ekranu). 12/34

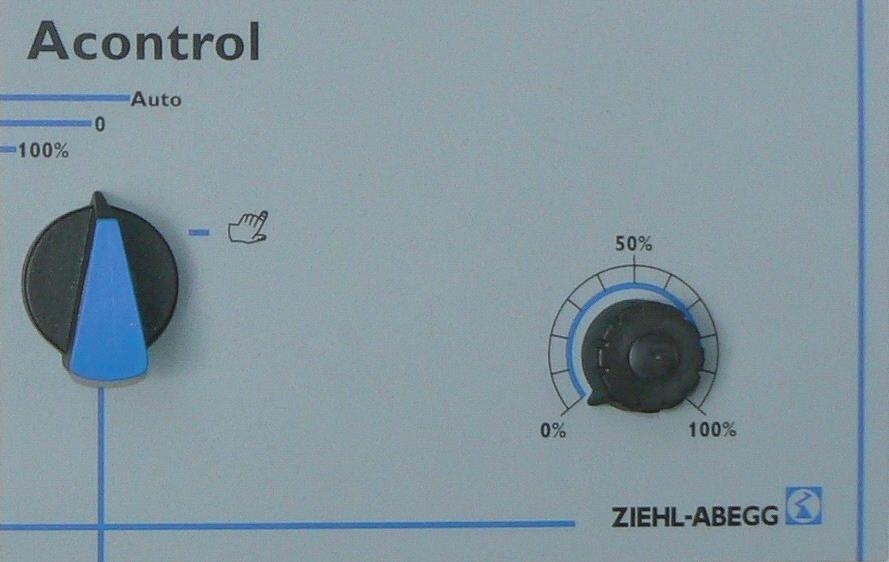

13 Elementy sterowania i wskaźniki 6 Elementy sterowania i wskaźniki 6.1 Wyłącznik główny i potencjometr z zintegrowanym sygnałem świetlnym v_pxet_q_front_bed.vsd 1 Wyłącznik główny Pozycja 100 Funkcja Wentylatory zasilane są bezpośrednio z sieci, bez regulacji. Obejście zabezpieczenia w urządzeniu! Nie działa ochrona silnika 0 Regulator wyłączony Auto Funkcja jest uzależniona od wybranego trybu pracy W wypadku nastawnika obrotów 1.01 wysterowanie sygnałem zewnętrznym (DIP 2 = OFF = ustawienie fabryczne) lub potencjometrem wewnętrznym set (DIP 2 = ON ). Zakres ustawiania: Napięcie wyjściowe W wypadku regulatora P, 2.01, 3.01 i regulatora PI, 4.01 Automatyczne sterowanie liczbą obrotów w zaleźności od zmierzonej wartości rzeczywistej i nastawionej wartości zadanej. Ręczne ustawienie napięcia wyjściowego przy pomocy potencjometru 2 2 Potencjometr zewnętrzny Przy wyłączniku głównym w pozycji Auto funkcja zależy od przełącznika wewnętrznego DIP 2 i wybranego trybu pracy W wypadku nastawnika obrotów 1.01 zawsze bez funkcji W wypadku regulatora P, 2.01, 3.01 i regulatora PI, 4.01 przy pomocy DIP 2 można wybrać, czy ustawienie wartości zadanej będzie łatwo dostępnym przez ten potencjometr zewnętrzny, albo odbywa się przez potencjometr wewnętrzny set. Przy ustawieniu fabrycznym potencjometr wewnętrzny jest włączony (DIP 2 = OFF ) tzn. ze ustawienie wartości zadanej jest zabezpieczone przed niepożądanymi zmianami. W wypadku regulacji temperatury 2.01 za pomocą biernych czujników TF.. (KTY). Zakres ustawiania: C (zakres pomiarowy przyrządu regulującego). W wypadku regulacji za pomocą aktywnych czujników 3.01, 4.01 (0-10 V, 4-20 ma). Zakres ustawiania: zakres pomiarowy czujnika. Przy wyłączniku głównym w pozycji Ręcznie Wprowadzenie wartości napięcia wyjściowego Niezależnie od sygnału wyjściowego oraz wybranego trybu pracy. 3 w gałce obrotowej jest wmontowany sygnał świetlny Wskazanie stanu pracy za pomocą kodu migającego. 2 13/34

14 Elementy sterowania i wskaźniki 6.2 Nastawienia wewnętrzne Ostrożnie! Zdejmowanie pokrywy obudowy jest dopuszczalne tylko przy odłączonym przewodzie sieciowym! Wykonywanie prac na elementach urządzenia, będących pod napięciem, w zasadzie jest zabronione. Klasa ochrony otwartego urządzenia jest IP 00! Istnieje niebezpieczeństwo dotknięcia elementów, będących pod napięciem, groźnym dla życia. ON OFF DIP S n-max E1 V C ma set 5 30 Pband n-min v_pxet_q_intern_bed.vsd Potencjometr set Potencjometr Pband Przy wyłączniku głównym w pozycji Auto funkcja zależy od przełącznika wewnętrznego DIP 2 i wybranego trybu pracy (Przy wyłączniku głownym w pozycji Ręcznie bez funkcji). W wypadku nastawnika obrotów 1.01 i DIP 2 = OFF (ustawienie fabryczne) bez funkcji W wypadku nastawnika obrotów 1.01 i DIP 2 = ON wprowadzenie wartości napięcia wyjściowego W wypadku regulatora P, 2.01, 3.01 i regulatora PI-Regler, 4.01 za pomocą DIP 2 może być wybrane, czy ustawienie wartości zadanej odbywa się przy pomocy potencjometru wewnętrznego lub potencjometru zewnętrznego (przy ustawieniu fabrycznym potencjometr wewnętrzny jest włączony (DIP 2 = OFF ). W wypadku regulacji temperatury 2.01 za pomocą biernych czujników TF.. (KTY). Zakres ustawiania: C (zakres pomiarowy przyrządu regulującego). W wypadku regulacji za pomocą aktywnych czujników 3.01, 4.01 (0-10 V, 4-20 ma). Zakres ustawiania: zakres pomiarowy czujnika. Funkcja jest uzależniona od wybranego trybu pracy W wypadku nastawnika obrotów 1.01 : bez funkcji regulator P 2.01, 3.01 W wypadku regulacji temperatury za pomocą biernych czujników TF.. (KTY). Zakres ustawiania: ,1-30,6 K. W wypadku regulacji za pomocą aktywnych czujników (0-10 V, 4-20 ma). Zakres ustawiania: zakresu pomiarowego czujnika. Regulator PI 4.01 W wypadku regulacji za pomocą aktywnych czujników (0-10 V, 4-20 ma). Zakres ustawiania: zakresu pomiarowego czujnika. Potencjometr n-min Potencjometr n-max Zworka E1 Miniaturowy przełącznik suwakowy S1 Minimalne napięcie wyjściowe (podstawowa liczba obrotów) Zakres ustawiania: ( min. liczba obrotów ma priorytet, jeżeli jest powyżej maks. liczba obrotów ) Maksymalne napięcie wyjściowe (ograniczenie liczby obrotów) Zakres ustawiania: n-min Ustawienie podstawowe rodzaju sygnału na wejściu analogowym E1 = Analog In 1 Podstawowe ustawienia funkcji urządzenia 14/34

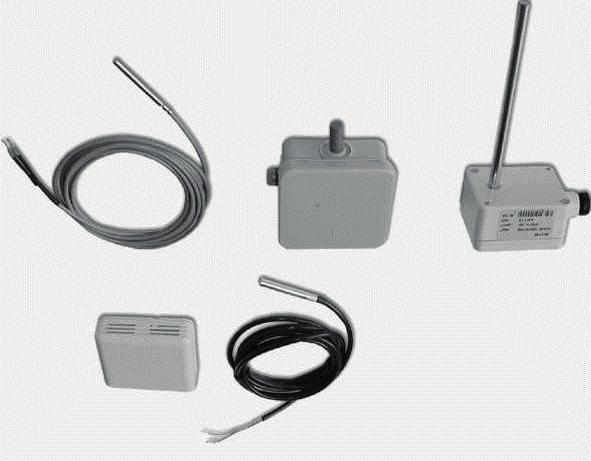

15 Ustawienie podstawowe 7 Ustawienie podstawowe 7.1 Programowanie pożądanej funkcji (nastawnik obrotów / regulator P, regulator PI) Jest możliwe zastosowanie w jakości nastawnika obrotów albo w jakości regulatora P, regulatora PI. Funkcja jest wyznaczana przed uruchomieniem urządzenia za pomocą wtyczki wewnętrznej E1 i przełącznika (Dipswitch) S1. Wtyczka wewnętrzna jest ustawiana fabrycznie E1 w pozycji odpowiedniej dla sygnału wejściowego 0-10 V. Dla sygnałów innych rodzajów wtyczkę wewnętrzną należy ustawić w pozycji właściwej. Fabrycznie wszystkie przełączniki dip-switch są ustawianie w pozycji OFF, dla eksploatacji w jakości nastawnika obrotów 1.01 z zewnętrznym sygnałem wartości zadanej. Poniżej są przedstawione pozycje podstawowe przełączników dip-switch dla pozostałych trybów pracy, w zależności od porządanej funkcji są dokonywane dalsze dopasowania ( Funkcja przełącznika dip-switch). Ostrożnie! Obsługiwanie wtyczki i przełącznika, znajdujących się pod napięciem, jest wzbronione! Przestrzegać przepisów bezpieczeństwa! Większość zmienionych funkcji są uaktywniane tylko po ponownym włączeniu sieciowego napięcia! E1 wejście analogowe (fabrycznie 0-10 V) V TF.. (KTY) 4-20 ma (0-20 ma) 0-10 V E1 E1 E1 E1 A E1 GND E1 GND 24V E1 24V E1 GND 24V E1 GND 0-10 V TF ma 0-10 V 0-10 V 10 k 1 BN 3 GN BN YE WH MBG.. DSG.. MAL1/10 ON S1 ON S1 ON S1 ON S1 OFF OFF OFF OFF v_jumper_e1_dip_s1_mode.vsd 7.2 Wybór trybu pracy Jest możliwa prosta instalacja z zastosowaniem trybów pracy. Tryb pracy Sygnał lub czujnik (wejście) Funkcja 1.01 Sygnał 0-10 V Nastawnik liczby obrotów, tryb dwustopniowy (ustawienie fabryczne) 2.01 Czujnik TF.. (E1) Regulacja temperatury w technice klimatyzacyjnej i chłodniczej 3.01 Czujnik MBG.. (E1) Regulacja ciśnienia skraplania (technika chłodnicza) 4.01 Czujnik DSG.. (E1) Czujnik MAL.. (E1) Regulacja ciśnienia dla systemu wentylacji Regulacja prędkości powietrza np. dla instalacji pomieszczeń czystych 15/34

16 Ustawienie podstawowe 7.3 Funkcja przełącznika dip-switch przy eksploatacji w jakości nastawnika obrotów 1.01 (DIP 1 = OFF ) Podczas pracy w jakości nastawnika obrotów (Wyłacznik główny = Auto) wartość prądu wyjściowego jest wprowadzana ręcznie przy pomocy potencjometru wewnętrznego, potencjometr zewnętrzny lub sygnał zewnętrzny są ustawiane wstępnie. Pożądana funkcja jest wyznaczana za pomocą przełącznika Dipswitch S1. Ustawiana fabrycznie pozycja wszystkich przełączników dip-switch = OFF DIP Funkcja OFF ON 1 Wybór: Nastawnik obrotów / regulator P, regulator PI 2 Źródło sygnału sterowania Nastawnik liczby obrotów regulator P, regulator PI Zadanie napięcia wyjściowego sygnałem Wprowadzenie wartości napięcia wyjściowego przy pomocy potencjometr zewnętrznym na E1 ( potencjometr zewnętrzny i potencjometr wewnętrzny = set wewnętrzny = set bez funkcji) ( Potencjometr zewnętrzny bez funkcji) 3 Rodzaj sygnału 0-10 V, 0-20 ma 2-10 V, 4-20 ma 4 Inwersja wejścia sygnału 0-10 V, 2-10 V, 0-20 ma, 4-20 ma 10-0 V, 10-2 V, 20-0 ma, 20-4 ma 5 Wyłączenie powietrza minimalnego 6 Funkcja Uruchomienie ręczne OFF ON 7 brak funkcji Funkcja wyjścia sygnału Analog Out 1 OFF Napięcie stałe +10 V dla potencjometru zewnętrznego ON 0-10 V Wysterowanie brak funkcji brak funkcji Funkcja przełącznika dip-switch w wypadku eksploatacji w jakości regulatora P, regulatora PI, 2.01, 3.01, 4.01 (DIP 1 = ON ) W wypadku pracy w jakości regulatora P, regulatora PI (Wyłącznik główny=auto), wartość rzeczywista, zmierzona na czujniku, jest porównywana z nastawioną wartością zadaną. Napięcie wyjściowe i odpowiednio, liczba obrotów podłączonego silnika elektrycznego, są zmieniane automatycznie w zależności od ustawianego parametru. Pożądana funkcja jest wyznaczana za pomocą przełącznika Dipswitch S1. Ustawiana fabrycznie pozycja wszystkich przełączników dip-switch = OFF DIP Funkcja OFF ON 1 2 Wybór: Nastawnik obrotów / regulator P, regulator PI Funkcja Potencjometr zewnętrzny 3 Rodzaj sygnału 4 5 Funkcja regulacji (np. chłodzenie / nagrzewanie Wyłączenie powietrza minimalnego Nastawnik liczby obrotów Wprowadzenie wartości zadanej przez potencjometr wewnętrzny = set. Potencjometr zewnętrzny bez funkcji V, 0-20 ma TF.. (KTY) wzrastające wysterowanie przy wzrastającej wartości rzeczywistej OFF regulator P, regulator PI Wprowadzenie wartości zadanej potencjometr zewnętrzny Potencjometr wewnętrzny = set bez funkcji V, 4-20 ma * wzrastające wysterowanie przy obniżającej się wartości rzeczywistej 6 Funkcja Uruchomienie ręczne OFF ON 7 Funkcja regulacji P Zastosowania: Regulacja temperatury w technice klimatyzacyjnej i chłodniczej Czujnik TF.. Regulacja ciśnienia skraplania (technika chłodnicza) Czujnik MBG.. ON PI Zastosowania: Regulacja przepływu (stała) dla systemu wentylacji Czujnik DSG.. Regulacja prędkości powietrza np. dla instalacji pomieszczeń czystych Czujnik MAL.. 16/34

17 Ustawienie podstawowe 8 Funkcja Wejście cyfrowe Digital In 1 Zezwolenie Urządzenie WŁ. / WYŁ. Przełączanie Funkcja regulacji: - rzeczywista> zadana = n+ (chłodzenie) - rzeczywista < zadana = n+ (ogrzewanie) (Zmiana kierunku Funkcja DIP 4) 9 brak funkcji brak funkcji Wyłączenie przy minimalnej ilości powietrza DIP Przy eksploatacji w jakości nastawnika obrotów 1.01 Jeżeli nie jest nastawiona żadna wartość n-min, wtedy napięcie wyjściowe ze zmniejszeniem wielkości nastawczej ciągle powraca do 0 (wyłączenie następuje poniżej ok. 2 wielkości nastawczej). Bez odłączenia minimalnej ilości powietrza (DIP 5 = WYł. = ustawienie fabryczne) Jeżeli ustawiono minimalną liczbę obrotów n-min (np. 20 ), wówczas wyłączenie wentylatora nie następuje. Tzn. zawsze zapewniona jest minimalna wentylacja (wentylator nie pracuje poniżej ustawienia n-min ). Z odłączeniem minimalnej ilości powietrza (DIP 5 = Wł. ) W wypadku wielkości nastawczej poniżej ok. 2 wyłączenie następuje przy ustawieniu nmin na 0. W wypadku wielkości nastawczej powyżej 5 następuje ponowne włączenie na wyższe ustawienie n-min. Diagram funkcjonalny Ustawienia dla eksploatacji w jakości nastawnika obrotów W wypadku pracy w jakości regulatora P, regulatora PI 2.01, 3.01, 4.01 Funkcja przeważnie ma znaczenie przy zastosowaniu urządzenia jako czystego regulatora typu P ( 2.01, 3.01 ). Bez odłączenia minimalnej ilości powietrza (DIP 5 = WYł. = ustawienie fabryczne) Jeżeli nie ustawiono parametru n-min, wentylator zostaje zatrzymany po osiągnięciu wartości zadanej. Jeżeli ustawiono parametr n-min (np. 20 ), wówczas wyłączenie wentylatora nie następuje. Tzn. zawsze zapewniona jest minimalna wentylacja (wentylator nie pracuje poniżej ustawienia n-min ). Z odłączeniem minimalnej ilości powietrza (DIP 5 = Wł. ) Przy osiągnięciu wartości zadanej wysterowanie jest redukowane do 0, przy wprowadzeniu min. liczby obrotów jest zmniejszane do nastawionej wartości. Przy wartości rzeczywistej = wartość zadana następuje przełączenie min. liczby obrotów na 0. Histereza (Wł. / WYł) ok. 2,5 od 100 wartości zadanej. nm Min K 20 C S 7 K R 27 C Min. 35 Max. = 100 I v_min_luft_abschalt.vsd Wyłączenie przy minimalnej ilości powietrza (idealny wykres zasadniczy) nm Liczba obrotów silnika S Wartość zadana R Zakres regulacji I Wartość rzeczywista 17/34

18 Ustawienie podstawowe 7.6 Funkcja Hardstart DIP 6 Funkcja specjalna dla uruchomienia silnika elektrycznego za pomocą pełnego napięcia wyjściowego. DIP 6 = OFF DIP 6 = ON Uruchomienie ręczne Funkcja = WYŁ. (ustawienie fabryczne). Po włączeniu napięcia sieciowego wzrasta napięcie wyjściowe, kiedy zaprogramowany na stale czas rozbiegu osiąga wstępnie zadanej wartości. Hardstart Funkcja = WŁ. Dla zabepieczenia rozruchu podłączonych wentylatorów może być aktywowana funkcja Hardstart. Po włączeniu (napięcia sieciowego lub odblokowaniu przez wejście cyfrowe D1 ), napięcie wyjściowe, niezależnie od sygnału wartości zadanej lub sygnału czujnika, najpierw na ok. 10 sekund przechodzi na 100. Potem napięcie wyjściowe jest ustawiane na zadaną wstępnie wartość albo na wartość, wykrytą przez wzmacniacz regulujący. Podczas pracy w jakości regulatora (poczynając od trybu pracy 2.01 ) funkcja uruchomienie ręczne jest aktywną również przy przełączaniu funkcji regulacji ( ogrzewanie / chłodzenie ). 18/34

19 Uruchomienie 8 Uruchomienie 8.1 Warunki wstępne uruchomienia Ostrożnie! 1. Urządzenie musi być zamontowane i podłączone zgodnie z instrukcją eksploatacji. 2. Ponownie sprawdzić prawidłowość wszystkich podłączeń. 3. Napięcie sieci musi być zgodne z danymi na tabliczce znamionowej. 4. Nie przekraczać prądu wymiarowania podanego na tabliczce znamionowej. 5. W niebezpiecznej strefie nie mogą znajdować się ludzie albo przedmioty. 9 Ustawienie dla trybu 9.1 Nastawnik liczby obrotów Ustawienia przy eksploatacji w jakości nastawnika obrotów E1 sygnał na: E1 GND v_signal_e1.vsd E1 Wzbudzanie sygnałem zewnętrznym lub potencjometrem zewnętrznym (DIP 2 = OFF = (ustawienie fabrycznie) Zakres ustawiania: napięcie wyjściowe ok podawanego napięcia sieciowego albo w zakresie ustawiania od n-min do n-max. (Potencjometr set bez funkcji) set v_set_pxet.vsd set W wypadku wysterowania potencjometrem wewnętrznym (DIP 2 = ON ) Zakres ustawiania: napięcie wyjściowe ok podawanego napięcia sieciowego albo w zakresie ustawiania od n-min do n-max n-min v_nmin_pxet.vsd n-min Minimalne napięcie wyjściowe (podstawowa liczba obrotów) Zakres ustawiania: ( min. liczba obrotów ma priorytet, jeżeli jest powyżej maks. liczba obrotów ) n-max v_nmax_pxet.vsd n-max Maksymalne napięcie wyjściowe (ograniczenie liczby obrotów) Zakres ustawiania: n-min. 19/34

20 Ustawienie dla trybu Diagram: sygnał wartości zadanej i liczba obrotów nm 100 Min. 0 Max. = 100 Min. 35 Max. = Min. Si ,6 7,2 8,8 10, ,6 15,2 16,8 18, ,4 16,8 15,2 13, ,4 8,8 7,2 5, V 10 0 V 0 20 ma 20 0 ma 4 20 ma 20 4 ma v_nmotor_101_miluab.vsd Idealny wykres zasadniczy nm Si Liczba obrotów silnika Sygnał Eksploatacja z dwowa nastawianymi napięciami wyjściowymi (dwa stopnie) DIP2 = OFF do wzbudzania sygnałem zewnętrznym. Przełączanie między dwoma stopniami jest możliwe przez zewnętrzny styk bezpotencjałowy. Stopień 1 (brak liczby obrotów). Jeżeli do zacisków wejściowych E1 nie nadchodzi żaden sygnał, urządzenie wytwarza napięcie wyjściowe nastawione poniżej n-min. Stopień 2 (duża liczba obrotów). Jeżeli zacisk A1 (+10 V) jest połączony z zaciskiem wejściowym E1, wtedy urządzenie wytwarza napięcie wyjściowe nastawione poniżej n-max. nm 100 n-max "E1" "A1" (+10 V) 2 nmotor = "n-max" n-min v_schalter_2stufen.vsd 1 nmotor = "n-min" 1 t v_diagr_2stufen.vsd 20/34

21 Ustawienie dla trybu 9.2 Regulacja temperatury (P-regulator) Nastawienia przy eksploatacji w jakości regulatora temperatury set Ustawienie wartości zadanej do wyboru, lub przy pomocy potencjometru wewnętrznego (DIP 2 = OFF ) albo potencjometru zewnętrznego (DIP 2 = ON ) set v_set_pxet.vsd Potencjometr wewnętrzny (DIP 2 = OFF) albo Przy regulacji za pomocą aktywnych czujników (0-10 V, 4-20 ma) Zakres ustawiania: zakresie pomiarowym czujnika Przy Regulacji temperatury za pomocą biernych czujników TF.. (KTY) Zakres ustawiania: C (zakres pomiarowy regulatora) Załączana skala dla czujników temperatury typu TF.. może być przyklejona nad potencjometrem v_pxet_q_aussen _pot.vsd Potencjometr zewnętrzny (DIP 2 = ON) set [] [C ] v_pxet_q_skala_temp.vsd Skala (KTY) C przy regulacji temperatury za pomocą biernych czujników TF.. set [] [ C] Pband v_pband_pxet.vsd Pband Zakres regulacji Mniejsza wartość = regulacja szybka Większa wartość = regulacja wolna (duża stabilność) Przy regulacji za pomocą aktywnych czujników (0-10 V, 4-20 ma) Zakres ustawiania: zakresu pomiarowego czujnika n-min v_nmin_pxet.vsd Przy regulacji temperatury za pomocą biernych czujników TF.. (KTY) Zakres ustawiania: ,1-30,6 K n-min Minimalne napięcie wyjściowe (podstawowa liczba obrotów) Zakres ustawiania: ( min. liczba obrotów ma priorytet, jeżeli jest powyżej maks. liczba obrotów ) n-max v_nmax_pxet.vsd n-max Maksymalne napięcie wyjściowe (ograniczenie liczby obrotów) Zakres ustawiania: n-min 21/34

22 Ustawienie dla trybu Przykład Regulacja temperatury Funkcja chłodzenia (Ustawienie fabryczne) faktyczna > zadanejl = n+ (DIP4 = OFF ) Czujnik temperatury Typ TF.. Zakres pomiarowy Regulator C Ustawienia: set = C (102 K / 100 x C) Pband = K (102 K / 10 ) U Motor 100 n-min. 0, n-max. = 100 n-min. 35, n-max. = ^ 25 C Set Pband 10 ^ 10.2 K 35.2 C v_temp_cool_umotor.vsd Idealny wykres zasadniczy Przykład Regulacja temperatury Funkcja ogrzewania faktyczna < zadanej = n+ (DIP4 = ON ) Czujnik temperatury Typ TF.. Zakres pomiarowy Regulator C Ustawienia: set = C (102 K / 100 x C) Pband = K (102 K / 10 ) U Motor 100 n-max. = 100, n-min. 0 n-max. = 85, n-min C Idealny wykres zasadniczy Pband 10 ^ 10.2 K 50 ^ 25 C Set v_temp_heat_umotor.vsd 22/34

23 Ustawienie dla trybu 9.3 Regulacja ciśnienia skraplania (P-regulator) Nastawienia przy eksploatacji w jakości regulatora ciśnienia set Ustawienie wartości zadanej do wyboru, lub przy pomocy potencjometru wewnętrznego (DIP 2 = OFF ) albo potencjometru zewnętrznego (DIP 2 = ON ) set v_set_pxet.vsd Potencjometr wewnętrzny (DIP 2 = OFF) albo Przy regulacji za pomocą aktywnych czujników (0-10 V, 4-20 ma) Zakres ustawiania: zakresie pomiarowym czujnika Załączana skala dla czujników ciśnienia typu MBG-30I może być przyklejona nad potencjometrem v_pxet_q_aussen _pot.vsd set [] [bar] v_pxet_q_skala_mbg30.vsd Potencjometr zewnętrzny (DIP 2 = ON) 5 30 Pband n-min v_pband_pxet.vsd v_nmin_pxet.vsd Pband Zakres regulacji Mniejsza wartość = regulacja szybka Większa wartość = regulacja wolna (duża stabilność) Przy regulacji za pomocą aktywnych czujników (0-10 V, 4-20 ma) Zakres ustawiania: zakresu pomiarowego czujnika n-min Minimalne napięcie wyjściowe (podstawowa liczba obrotów) Zakres ustawiania: ( min. liczba obrotów ma priorytet, jeżeli jest powyżej maks. liczba obrotów ) n-max v_nmax_pxet.vsd n-max Maksymalne napięcie wyjściowe (ograniczenie liczby obrotów) Zakres ustawiania: n-min 23/34

24 Ustawienie dla trybu Przykład Regulacja ciśnienia skraplania Czujnik ciśnienia Typ MBG-30I Zakres pomiarowy 0-30 bar Sygnał wyjściowy ma Ustawienia: set = bar, przy zastosowaniu Tabeli czynników chłodniczych, przykład dla R507 Pband = bar U Motor 100 n-min. 0, n-max. = 100 n-min. 35, n-max. = bar ^ Set Idealny wykres zasadniczy Pband 10 [bar] / 18 bar ^ v_diagramm_bar_c.vsd 24/34

25 Ustawienie dla trybu Ustawienia za pomocą Tabeli czynników chłodniczych Informacja Przeliczenie dla ciśnienia względnego (róznica ciśnień stosownie ciśnienia otoczenia). Set MBG-30I [bar] I [ma] R12 R13 R13b1 R22 R23 R32 R114 R134a R142B R227 R401 R401A R401B R402 R402A R402B R404A R407A R407B R407C R500 R502 R503 R507 R , /34

26 Ustawienie dla trybu 9.4 Regulacja ciśnienia, Regulacja prędkości powietrza (regulator PI) Ustawienia w wypadku pracy w jakości regulatora ciśnienia i regulatora prędkości powietrza set Ustawienie wartości zadanej do wyboru, lub przy pomocy potencjometru wewnętrznego (DIP 2 = OFF ) albo potencjometru zewnętrznego (DIP 2 = ON ) set v_set_pxet.vsd Potencjometr wewnętrzny (DIP 2 = OFF) albo v_pxet_q_aussen _pot.vsd Potencjometr zewnętrzny (DIP 2 = ON) 5 30 Pband n-min v_pband_pxet.vsd v_nmin_pxet.vsd Przy regulacji za pomocą aktywnych czujników (0-10 V, 4-20 ma) Zakres ustawiania: zakresie pomiarowym czujnika Załączana skala dla czujników ciśnienia typu DSG.. może być przyklejona nad potencjometrem. Przykład dla DSG 200: set [] [Pa] v_pxet_q_skala_dsg200.vsd Załączana skala dla czujników prędkości powietrza typu MAL.. może być przyklejona nad potencjometrem. Przykład dla MAL1: set [] [m/s] Pband Zakres regulacji Mniejsza wartość = regulacja szybka Większa wartość = regulacja wolna (duża stabilność) Przy regulacji za pomocą aktywnych czujników (0-10 V, 4-20 ma) Zakres ustawiania: zakresu pomiarowego czujnika v_pxet_q_skala_mal1.vsd n-min Minimalne napięcie wyjściowe (podstawowa liczba obrotów) Zakres ustawiania: ( min. liczba obrotów ma priorytet, jeżeli jest powyżej maks. liczba obrotów ) n-max v_nmax_pxet.vsd n-max Maksymalne napięcie wyjściowe (ograniczenie liczby obrotów) Zakres ustawiania: n-min Przykład: regulacja ciśnienia dla systemu wentylacyjnego Czujnik ciśnienia Typ DSG200 Zakres pomiarowy Pa Sygnał wyjściowy V Ustawienia: set = Pa Przykład: Regulacja prędkości powietrza dla instalacji w czystych pomieszczeniach Czujnik prędkości powietrza Typ MAL1 Zakres pomiarowy 0-1 m/s Sygnał wyjściowy V Ustawienia: set = m/s 26/34
