1 MPG-..V polski Czujniki różnicowe z przełączanym zakresem pomiarowym dla techniki klimatyzacyjnej i techniki pomieszczeń czystych Instrukcja eksploatacji Zachować do późniejszego wykorzystania!

2 Spis treści 1 Ogólne wskazówki Znaczenie Instrukcji eksploatacji Wykluczenie odpowiedzialności Wskazówki bezpieczeństwa Przegląd produktu Funkcja Składowanie Utylizacja / Recykling Montaż Podłączenie i elementy sterowania Wybór zakresu pomiarowego Ustawienie punktu zerowego Sprawdzanie funkcji czujnika Załącznik Dane techniczne Schemat połączeń Arkusz wymiarowy [mm] Informacja o producencie Informacja o serwisie /13

3 Ogólne wskazówki 1 Ogólne wskazówki Przestrzeganie poniższych wymogów służy także bezpieczeństwu produktu. Nieprzestrzeganie podanych wskazówek, zwłaszcza dotyczących ogólnego bezpieczeństwa, transportu, składowania, montażu, warunków eksploatacyjnych, uruchomienia, utrzymania ruchu, konserwacji, czyszczenia i utylizacji/recyklingu, może grozić brakiem bezpieczeństwa podczas eksploatacji produktu oraz stwarzać niebezpieczeństwo dla życia i zdrowia użytkowników i osób trzecich. Odstępstwa od poniższych wymogów mogą zatem prowadzić zarówno do utraty ustawowych praw z tytułu odpowiedzialności za wady fizyczne rzeczy, jak i do odpowiedzialności Kupującego za utratę bezpieczeństwa przez produkt wskutek niezgodności z wymogami. 1.1 Znaczenie Instrukcji eksploatacji Aby zapewnić właściwe korzystanie z urządzenia, niniejszą Instrukcję eksploatacji należy dokładnie przeczytać przed jego instalacją i uruchomieniem! Zwracamy uwagę, że niniejsza instrukcja eksploatacji związana jest z konkretnym urządzeniem i w żadnym wypadku nie odnosi się do całości instalacji! Niniejsza instrukcja eksploatacji ma na celu bezpieczne wykonywanie prac związanych z obsługą urządzenia. Zawiera ona zasady bezpieczeństwa, których należy przestrzegać oraz informacje niezbędne do bezawaryjnej eksploatacji urządzenia. Instrukcja eksploatacji powinna być przechowywana przy urządzeniu, aby wszystkie osoby, obsługujące urządzenie, mogły o każdej porze przejrzeć jej treść. 1.2 Wykluczenie odpowiedzialności Celem zapewnienia dalszego udoskonalenia urządzenia zastrzegamy sobie prawo dokonania zmian konstrukcyjnych oraz zmiany danych technicznych. Dlatego nie będą zaspokajane żadne roszczenia wynikające z powodu umieszczonych tutaj danych, rysunków albo ilustracji i opisów. Zastrzegamy również prawo do popełnienia błędu. Nie ponosimy odpowiedzialności za szkody zaistniałe z powodu niewłaściwego użycia, stosowania niezgodnego z przeznaczeniem, nieprawidłowej eksploatacji lub następstw nieautoryzowanych napraw wzgl. zmian. 3/13

4 2 Wskazówki bezpieczeństwa Wskazówki bezpieczeństwa Uwaga! Montaż, podłączenie elektryczne i pierwsze uruchomienie mogą być wykonywane tylko przez elektryczny personel fachowy oraz zgodnie z zasadami elektrotechniki (m.in. normą DIN EN lub DIN EN 60204)! Osoby, prowadzące projektowanie, instalację, uruchomienie oraz konserwacje i utrzymywanie w dobrym stanie urządzenia, powinny mieć kwalifikacje i wiedze odpowiednią do wykonywanych przez nich czynności. Poza tym muszą mieć wiedzę w zakresie przepisów bezpieczeństwa, Dyrektyw UE, przepisów bhp i odpowiednich przepisów narodowych oraz przepisów regionalnych i wewnątrzzakładowych. Wykonywanie prac na znajdujących się pod napięciem podzespołach jest kategorycznie zabronione. Brak napięcia należy sprawdzać za pomocą dwubiegunowego miernika napięcia. Użytkownik jest zobowiązany utrzymywać urządzenie w nienagannym stanie technicznym. Urządzenia elektryczne należy regularnie kontrolować: obluzowane połączenia ponownie zamocować, uszkodzone przewody natychmiast wymienić. Urządzeń elektrycznych nigdy nie należy czyścić za pomocą wody ani innych cieczy. W przypadku zakłócenia albo awarii urządzenia w celu uniknięcia zagrożenia dla ludzi lub szkód materialnych, wymagana jest oddzielna kontrola działania z funkcjami alarmującymi, należy uwzględnić zastępczy tryb pracy! Standardowe zastosowanie Urządzenie jest przeznaczone wyłącznie do rejestracji mierzonych wartości różnicy ciśnień (gazów nieagresywnych). Użytkowanie jest dozwolone pod warunkiem przestrzegania danych, podanych w niniejszej Instrukcji eksploatacji. Jakiekolwiek inne albo uchylające się od wyznaczonego stosowanie, będzie uważane za niezgodne z przeznaczeniem. Producent nie odpowiada za powstałe wskutek tego uszkodzenia. Ryzyko w takim wypadku ponosi firma użytkownika. 4/13

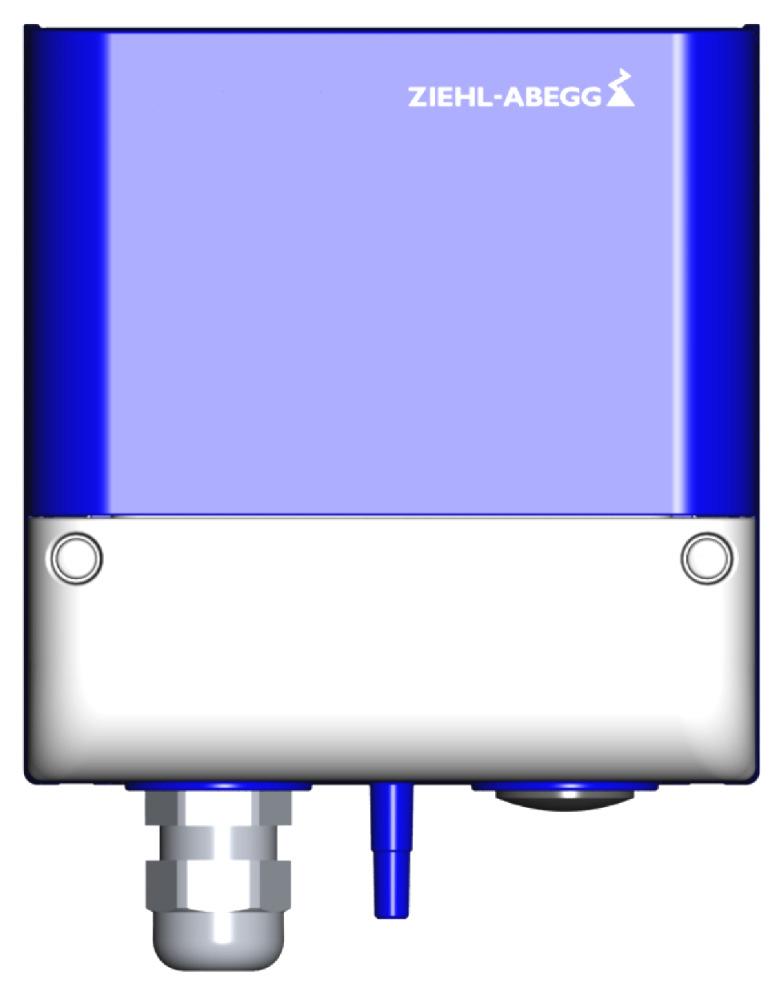

5 3 Przegląd produktu Przegląd produktu 3.1 Funkcja Czujnik różnicowy jest wykonany przy użyciu wypróbowanej technologii ceramicznych drążków giętkich dla techniki klimatyzacyjnej i techniki pomieszczeń czystych. Zmierzona różnica ciśnień (powietrza i gazów nieagresywnych) jest przetwarzana na sygnał wyjściowy proporcjonalny do mierzonego zakresu. Zakres od 50 Pa do 6000 Pa jest realizowany za pomocą urządzeń 3 typów, z których każde ma cztery zakresy pomiarowe wybierane za pomocą przełącznika typu Dip Switch. Przy wzroście ciśnienia na przyłączu Plus w stosunku do ciśnienia na przyłączu Minus, czujnik wytwarza sygnał wyjściowy proporcjonalny do zakresu pomiarowego. 3.2 Składowanie Urządzenie należy składować w oryginalnym opakowaniu, w suchym i zabezpieczonym przed wpływami atmosferycznymi miejscu. Należy unikać ekstremalnego oddziaływania gorąca i zimna. Należy unikać zbyt długich okresów składowania (zalecamy składowanie w ciągu maks. jednego roku). 3.3 Utylizacja / Recykling Utylizację należy przeprowadzać w sposób właściwy i przyjazny dla środowiska zgodnie z przepisami prawa, obowiązującymi w odpowiednim kraju. " Materiały podlegają sortowaniu i podzielaniu w sposób przyjazny dla środowiska. " W razie potrzeby w sprawie utylizacji należy zwrócić się do zakładu specjalistycznego. 5/13

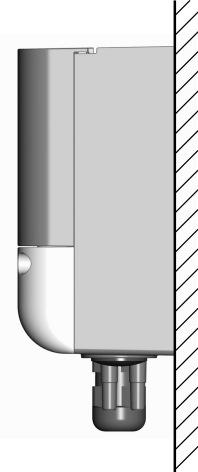

6 Montaż 4 Montaż Przed montażem wyjąć urządzenie z opakowania i sprawdzić, czy nie zostało uszkodzone podczas transportu! Montować urządzenie za pomocą odpowiednich elementów mocujących na czystym, wytrzymałym podłożu, unikając zbyt silnego zamocowania powodującego odkształcenie. Wzornik, wydrukowany na opakowaniu urządzenia, jest stosowany do zaznaczania otworów do mocowania. Wskazania czujnika ciśnienia są zależne od położenia, z tego powodu montaż czujnika powinien być wykonany w pozycji pionowej w miejscu wolnym od wstrząsów i wibracji (poniżej wpustów kablowych i przyłączy ciśnienia). Podłączenie przewodów ciśnieniowych jest realizowane za pomocą rur giętkich z tworzywa sztucznego (przez inwestora), o średnicy wewnętrznej 4 / 5 mm. Celem dobrego mocowania rury giętkiej jej średnica wewnętrzna ma być o 1 mm mniejsza, niż średnica zewnętrzna końcówki przewodu giętkiego (króciec stopniowy 5 / 6 mm). W celu montażu i podłączenia elektrycznego zdejmij pokrywę złącza. Przed uruchomieniem pokrywę znów należy starannie zamknąć (moment dokręcania śrub pokrywy stanowi 1,1 Nm). Gehäuse housing 111 mm 11 mm Bohrschablone drilling template Schraube max 4,5 mm screw max 4,5 mm 83 mm Montaż pionowy 91 mm Gehäuse / housing 106 mm Wzornik na opakowaniu do wiercenia otworów 6/13

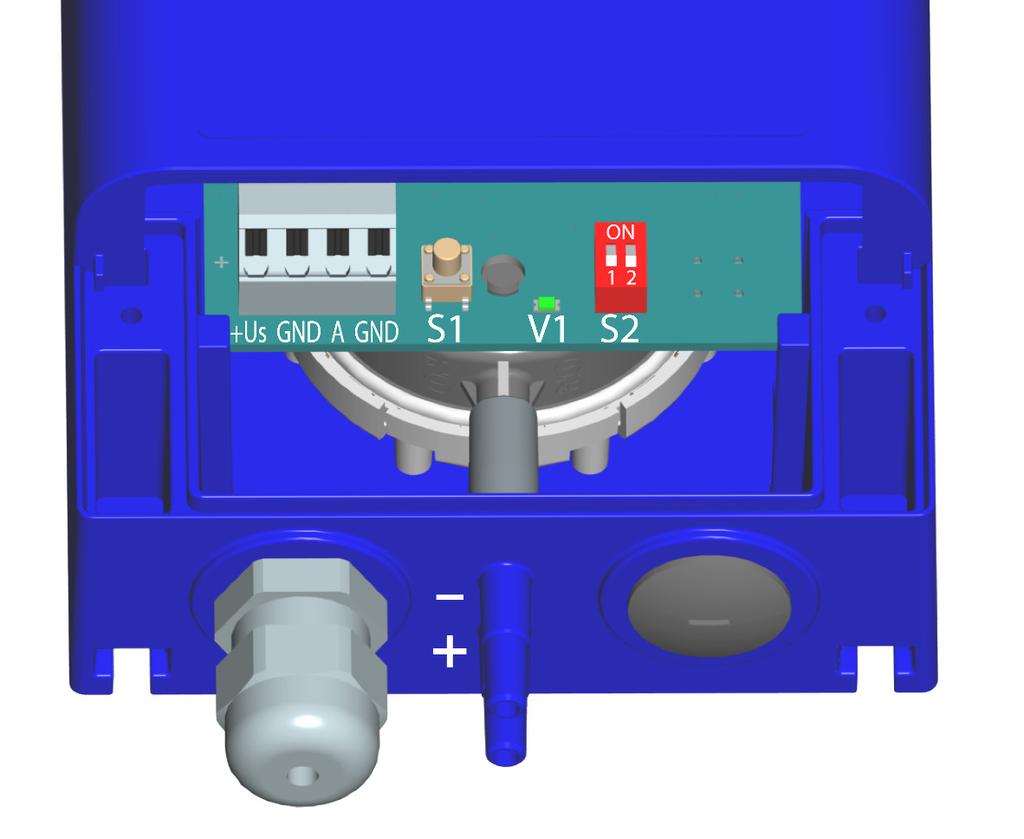

7 5 Podłączenie i elementy sterowania Podłączenie i elementy sterowania +Us / GND A / GND S1 V1 S2 - + Zasilanie elektryczne Sygnał wyjściowy V Przycisk punktu zerowego Dioda statusu Przełącznik zakresu pomiarowego typu DIP Switch Minus - podłączenie w środowisku o obniżonym ciśnieniu Plus - podłączenie w środowisku o podwyższonym ciśnieniu Zagrożenie porażeniem prądem elektrycznym Należy uważać, aby napięcie zasilające znajdowało się wewnątrz zakresu dopuszczalnych odchyłek (patrz Dane techniczne i przymocowana do strony bocznej Tabliczka znamionowa). Jest stosowane wyłącznie bezpieczne źródło zasilania PELV, które zapewnia niezawodne odłączanie napięcia roboczego zgodnie IEC/DIN EN Pomiędzy napięciem zasilającym a sygnałem wyjściowym nie powstaje żadne rozłączenie potencjałów. Aby uniknąć wystąpienia zakłóceń elektromagnetycznych należy zwracać uwagę na dostateczną odległość do przewodów sieciowych i przewodów zasilania silnika. Przy stosowaniu przewodu ekranowanego, ekran po stronie wyjścia sygnału (urządzenia do opracowania danych)ma być połączony z przewodem ochronnym (możliwie krótkim i o możliwie niskiej indukcyjności) Dioda statusu V1 Dioda miga z 2 sekundowym interwałem: normalny tryb pracy Dioda świeci się stale w ciągu 3 sekund: jest wykonywane ustawienie punktu zerowego Ciągłe migotanie diody: usterka czujnika 7/13

8 6 Wybór zakresu pomiarowego Ustawienie fabryczne przełącznika typu DIP Switch S2 jest nastawione na najwyższy zakres pomiarowy, tzn. obydwa przełączniki typu DIP Switch na dole (1 + 2 = OFF ). Dla maksymalnej dokładności czujnika przy maksymalnej rozdzielczości sygnału wyjściowego, jest możliwy wybór mniejszego zakresu pomiarowego (patrz Dane techniczne / Dokładność). Typ S2 MPG-200V MPG-1000V MPG-6000V zakres pomiarowy Pa ( in.wg) Wybór zakresu pomiarowego Pa ( in.wg) Pa ( in.wg) zakres pomiarowy Pa ( in.wg) Pa ( in.wg) Pa ( in.wg) zakres pomiarowy Pa ( in.wg) Pa ( in.wg) Pa ( in.wg) zakres pomiarowy Pa ( in.wg) Pa ( in.wg) Pa ( in.wg) 8/13

9 Ustawienie punktu zerowego 7 Ustawienie punktu zerowego Jeżeli czujnik w stanie bezciśnieniowym wytwarza sygnał wyjściowy > 0 V, za pomocą przycisku S1 jest możliwe ustawienie punktu zerowego. Może to być potrzebne, na przykład po dużych zmianach temperatury otaczającego czujnik środowiska lub w przypadku montażu czujnika w pozycji nie pionowej. Sposób postępowania 1. Zdjąć giętki przewód ciśnieniowy. 2. Przyłożyć napięcie zasilające (U S i GND). 3. Nacisnąć przycisk S1 i utrzymywać go w stanie naciśniętym w ciągu 3 sekund po czym zwolnić. Dioda V1 ciągle świeci się w ciągu 3 sekund do zakończenia ustawienia punktu zerowego, po czym ponownie zaczyna migać z interwałem 2 sekundowym. Zmierzyć sygnał wyjściowy, wskazanie poprawne = 0 V. Ponownie podłączyć giętki przewód ciśnieniowy. 8 Sprawdzanie funkcji czujnika 1. Doprowadzenie zasilania napięciowego (+U S / GND), wyjście V (A / GND) jest odłączane od zacisków. 2. Zdjąć giętkie przewody ciśnieniowe i dokonać pomiaru sygnału wyjściowego, norma = 0 V. 3. Wykonać przyłącze ciśnienia do "+" w stosunku do przyłącza "-" (np. przez ostrożne wdmuchiwanie), przy tym jest mierzony sygnał wyjściowy ( V zakres pomiarowy). 4. Jeżeli czujnik działa, ponownie podłączyć giętki przewód ciśnieniowy i w wypadku potrzeby sprawdzić jeszcze raz. 9/13

10 9 Załącznik Załącznik 9.1 Dane techniczne Typ MPG-200V MPG-1000V MPG-6000V Nr art Zasilanie elektryczne V DC (+20 %) Zespół elektroniczny jest zabezpieczony przed niewłaściwym podłączeniem biegunów. Sygnał wyjściowy V (charakterystyka liniowa) Maks. obciążenie Wyjście V (odporność na U S 10 V DC 0,3 ma 10 ma Maks. pobór prądu ok. 6 ma 14 U S V DC Podłączenie ciśnienia +, - Końcówki przewodu giętkiego d = 5 / 6 mm (0,20 / 0,24 inch) Obudowa Pozycja pracy PC (Polycarbonat) Klasa ochrony przeciwpożarowej UL94V0 pionowa (pomiar ciśnienia zależy od pozycji) Stopień ochrony IP54 wg EN Ciężar ca. 210 g (0,46 lb) Zakres dopuszczalnej temperatury eksploatacji C ( F) Dopuszczalny zakres temperatur dla składowania C ( F) i transportowania Dopuszczalna wilgotność względna Dopuszczalne przeciążenie na jednej stronie Ciśnienie rozrywające 85 %, brak kondensacji 0,1 bar (80 in.wg) Maksymalny przekrój przyłączeniowy zacisków 1,5 mm 2 / AWG16 Emisja zakłóceń Odporność na zakłócenia przy temperaturze w pomieszczeniu: 0,2 bar (80 in.wg) przy 70 C (158 F): 0,15 bar (60 in.wg) wg EN (mieszkanie i jego otoczenie) wg EN (strefa przemysłowa) 10/13

11 Załącznik Dokładność Typ MPG-200V MPG-1000V MPG-6000V Maks. zakres pomiarowy Pa Pa Pa ( in.wg) ( in.wg) ( in.wg) Tolerancja Punkt zerowy maks. *) % +/- 0,9 +/- 0,9 +/- 0,9 Tolerancja Wartość końcowa maks. % +/- 1,3 +/- 1,3 +/- 0,7 Rozdzielczość % Suma liniowości, histereza i odtwarzalność maks. Stabilność długotrwała zgodnie z DIN EN Współczynnik temperaturowy Punkt zerowy typowy Współczynnik temperaturowy Punkt zerowy maks. Współczynnik temperaturowy Czułość typowy % % 1, /-1,0 +/- 1,0 +/- 1,0 % / 10K +/- 0,2 +/- 0,2 +/- 0,2 % / 10K +/- 0,4 +/- 0,4 +/- 0,4 % / 10K +/- 0,3 +/- 0,2 +/- 0,2 Współczynnik temperaturowy Czułość maks. % / 10K +/- 0,6 +/- 0,4 +/- 0,4 Dotyczące dokładności dane są wyrażone w odsetkach i odnoszą się do maksymalnie możliwego zakresu pomiarowego odpowiedniego typu. Warunki testowania: 25 C, 45 % r. F., napięcie zasilające 12 VDC *) Możliwa jest równowaga w celu zmniejszenia przesunięcia zera (patrz regulacja punktu zero) 11/13

12 9.2 Schemat połączeń Załącznik MPG-200/1000/6000V p V ON +U S GND A GND S1 V1 1 2 S2 + U S Spannungsversorgung Voltage supply V DC (10 V: I max = 6 ma) ( V: I max = 14 ma) 1 + U out Ausgang Output V (I max = 0.3 U S 10 V) (I max = 10 U S V) 2 + p - 3 MCDU05K Arkusz wymiarowy [mm] 12/13

13 9.4 Informacja o producencie Załącznik Nasze produkty wykonywane są zgodnie z właściwymi przepisami międzynarodowymi. W przypadku pytań dotyczących zastosowania naszych produktów lub projektowania specjalnych zastosowań, należy skontaktować się z: ZIEHL-ABEGG SE Heinz-Ziehl-Straße Künzelsau Telefon: +49 (0) Telefaks: +49 (0) info@ziehl-abegg.de Informacja o serwisie W przypadku pytań technicznych związanych z uruchomieniem lub usterkami prosimy skontaktować się z naszym oddziałem wsparcia serwisowego dla systemów regulacji w technice wentylacji. Telefon: +49 (0) fan-controls-service@ziehl-abegg.de W przypadku dostaw poza terytorium Niemiec do dyspozycji są partnerzy w naszych filiach na całym świecie, patrz 13/13
