1 Sulzer Pumps kompletna oferta dla cukrownictwa

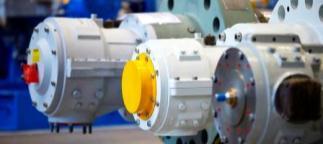

2 Sulzer Dzisiaj Dział pompowy Technika pompowa i rozwiązania Serwis maszyn wirujących Remonty maszyn wirujących Chemtech Separacja, mieszanie i rozwiązania serwisowe Główne rynki: Ropa i gaz Energetyka Segment Wodny Główne rynki: Ropa i gaz Energetyka Inne gałęzie przemysłu Główne rynki: Ropa i gaz Energetyka Inne gałęzie przemysłu Event Food Processing Industry < Sulzer> slide 2

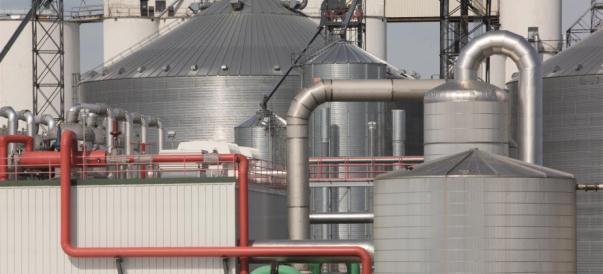

3 Segment Wodny Rozwiązania dla przemysłu Sulzer oferuje szeroką gamę rozwiązań pompowych i mieszadeł Hutnictwo miedź cynk nikiel metale szlachetne aluminium Przemysł spożywczy cukrownictwo buraka cukrowego cukrownictwo trzciny cukrowej rafinerie cukru przemysł skrobiowy produkcja słodzików Biopaliwa bioetanol i biodiesel zbiorniki Stacje mieszalne Event Food Processing Industry < Sulzer> slide 3

4 Segment Wodny Vadstena SE Karhula FI Dalian CN Wexford IR Easley USA Lohmar DE Kunshan CN Curitiba BR 2500 pracowników 8 zakładów produkcyjnych Sprzedaż i serwis > 100 lokalizacji Event Food Processing Industry < Sulzer> slide 4

5 Nowatorskie Rozwiązania Techniki Pompowania i Mieszania dla Przemysłu Spożywczego Trzcina cukrowa Burak cukrowy mycie dyfuzja oczyszczanie saturacja ewaporacja krystalizacja systemy pomocnicze oczyszczalnia ścieków dyfuzja oczyszczanie ewaporacja krystalizacja systemy pomocnicze oczyszczalnia ścieków Event Food Processing Industry < Sulzer> slide 5

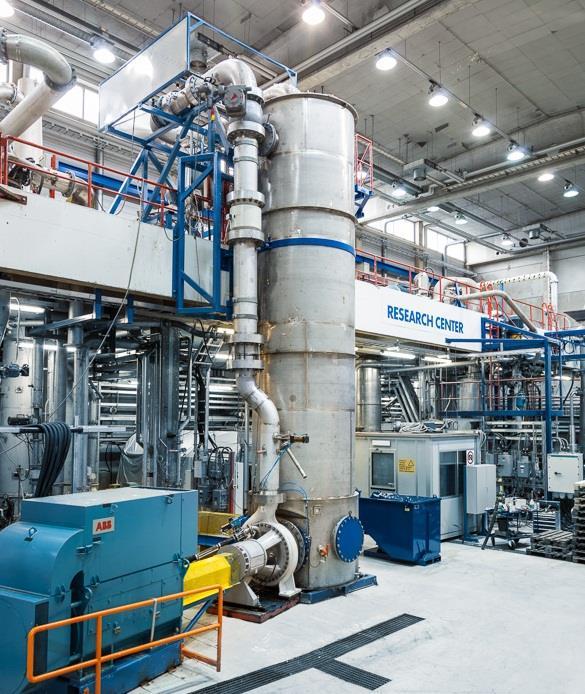

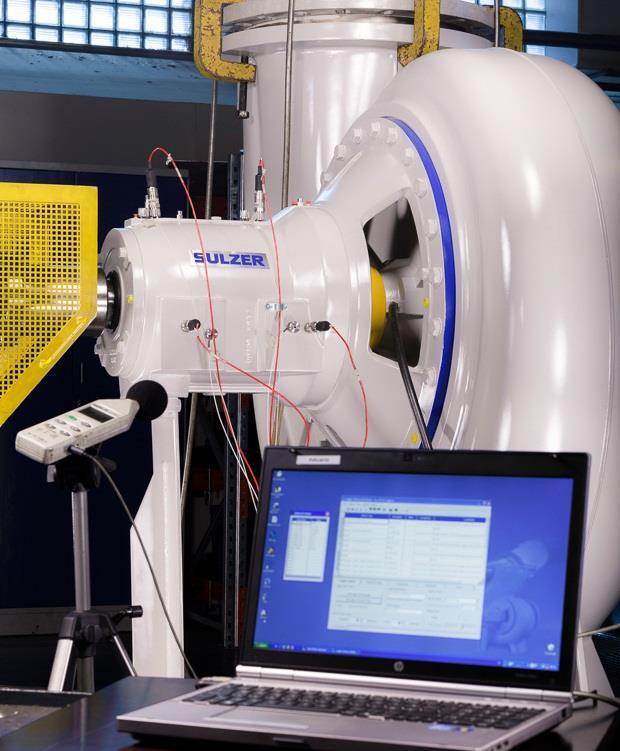

6 Nowatorskie Rozwiązania Techniki Pompowania i Mieszania dla Przemysłu Spożywczego Działaność badawczo-rozwojowya oparta na potrzebach klientów Własne instalacje testowe dla pomp i mieszadeł Cztery instalacje dla różnych cieczy Wyposażenie do badania procesów mieszania w skali przemysłowej Instalacja dla czystej wody z wyposażeniem klasy laboratoryjnej Demonstracje i próby dla klientów Elastyczność przeprowadzania zróżnicowanych testów Event Food Processing Industry < Sulzer> slide 6

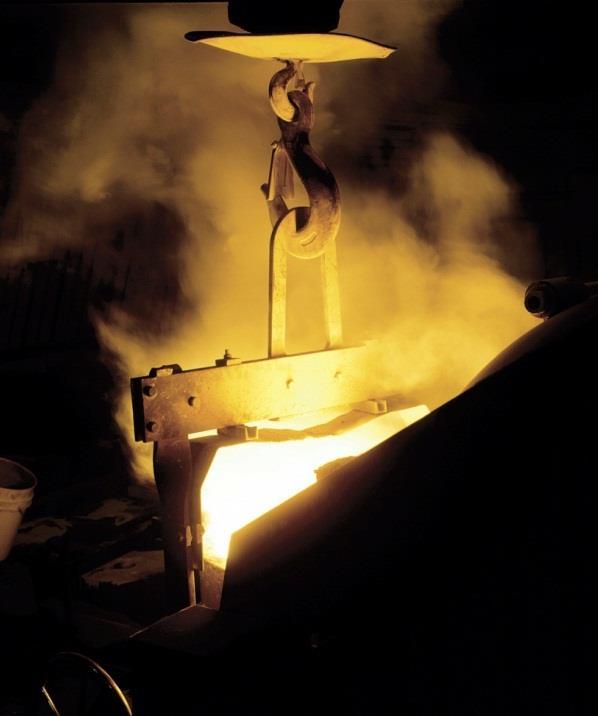

7 Nowatorskie Rozwiązania Techniki Pompowania i Mieszania dla Przemysłu Spożywczego Kompetencja w zakresie doboru materiałów dla wymagających procesów Materiały odporne na erozję i korozję dzięki zaawansowanej technologii materiałowej Własna odlewnia wysokiej jakości odlewy wysokostopowe Produkcja wymagających stali dupleks zapoczątkowana 60 lat temu Stały rozwój w dziedzinie nowych materiałów Event Food Processing Industry < Sulzer> slide 7

8 Nowatorskie Rozwiązania Techniki Pompowania i Mieszania dla Przemysłu Spożywczego Wysoka jakość produkcji Modele opracowane z wykorzystaniem techniki CAD I CAM Wysoka jakość i optymalizacja terminów dostaw dzięki elastycznej automatyzacji produkcji. Wszystkie urządzenia testowane przed wysyłką. Event Food Processing Industry < Sulzer> slide 8

9 Segment wodny Produkty dla przemysłu Pompy AHLSTAR A pompy procesowe E - pompy25 bar W - pompy odporne na wycieranie N pompy niezapychające się A, N i W pompy usuwające gaz A, N i W pompy z separatorem gazu Pompy specjalne ZPP i Z22 pompy dwustrumieniowe MBN pompy wielostopniowe CPT pompy procesowe ANSI LSP pompy wysokociśnieniowe NVP Non-Clogging Vertical Pumps NKP/WKP Non-Clogging Cantilever Pumps Produkty MC SCP pompowanie wysłodków Miksery chemikaliów Mieszadła i Technologia SALOMIX Mieszadła poziome Mieszadła pionowe Pompy i mieszadła zatapialne Kompresory Zatapialne pompy ściekowe ABS XFP Zatapialne mieszadła ABS XRW Zatapialne mikserynapowietrzacze System dyfuzorów dyskowych Turbokompresor ABS HST Event Food Processing Industry < Sulzer> slide 9

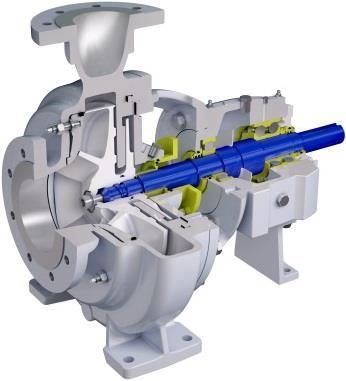

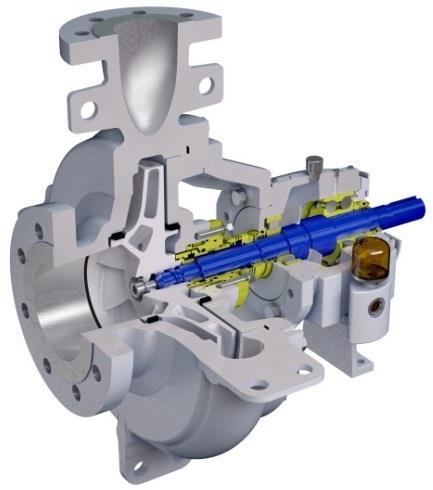

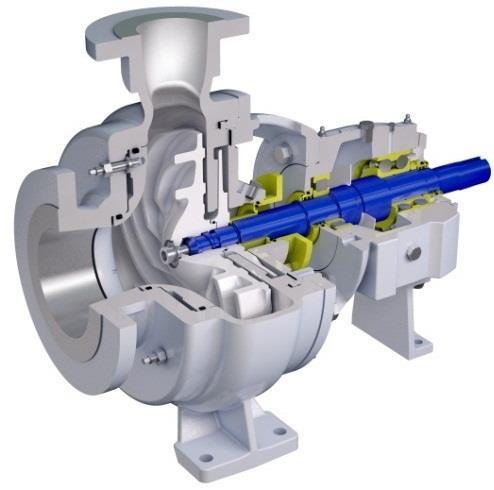

10 Pompy procesowe zgodne z ISO 2858/5199 Pompy AHLSTAR Kluczowe zalety Oszczędność energii, wody i środowiska Zaprojektowane dla spełnienia normy niezawodności EN ISO 5199 oraz normy EN (ISO 2858) Modułowa wymienność podzespołów Najbardziej ekonomiczna koncepcja uszczelnienia wału, z uszczelnieniem dynamicznym, uszczelnieniami mechanicznymi i sznurowymi Zaprojektowane dla szybkiej i prostej instalacji, obsługi i serwisu Event Food Processing Industry < Sulzer> slide 10

11 Pompy procesowe zgodne z ISO 2858/5199 AHLSTAR A Zastosowanie Wydajność 11,000 m 3 /h Dyfuzja i ewaporacja Pompowanie skrobii Wysokość 160 m Chemikalia podnoszenia Woda Ciśnienie 16/25 bar Ścieki Temperatura Szlamy 180 C AHLSTAR N Zastosowanie Wydajność 2,000 m 3 /h Dyfuzja Wysokość podnoszenia Ciśnienie 90 m 16/25 bar Temperatura 180 C Szlamy Odrzuty procesowe Ścieki Ciecze zawierające duże zanieczyszczenia i części stałe Event Food Processing Industry < Sulzer> slide 11

12 Pompy procesowe zgodne z ISO 2858/5199 AHLSTAR W Key characteristics Zastosowanie Wydajność 7,000 m 3 /h Ciecze erozyjne i korozyjne Dyfuzja i oczyszczanie Wysokość 110 m Zawiesiny z piachem i podnoszenia twardymi częściami stałymi Ciśnienie 16/25 bar Specjalna konstrukcja Temperatura 180 C hydrauliki odpornej na wycieranie (W) w połączeniu z odpowiednimi materiałami zapewnia 6-8 razy dłuższy czas pracy w porównaniu z konwencjonalnymi pompami Event Food Processing Industry < Sulzer> slide 12

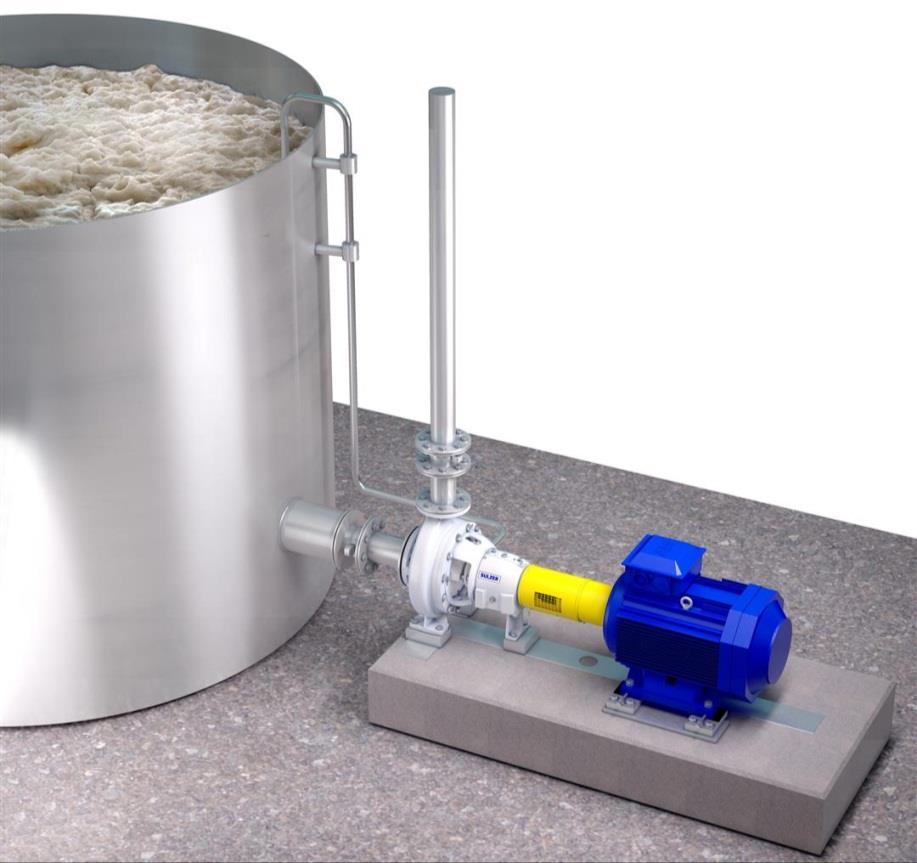

13 Pompy samozasysające i usuwające gaz Pompy AHLSTAR A, N i W z odgazowaniem dla stabilności i niezawodności Kluczowe zalety Pompy AHLSTAR A, N i W mogą być wyposażone w moduły samozasysające/odgazowujące Rozruch pompy z pustym rurociągiem ssawnym Pompowanie cieczy napowietrzonych Pompy AHLSTAR z odgazowaniem stabilizują pompowanie cieczy z zawierających do 40% słabo związanego gazu lub do 70% mocno związanego gazu Różnica ciśnień pomiędzy napływem i modułem odgazowującym usuwa pęcherze powietrza z wirnika stabilizując system pompowania i znacznie podwyższając sprawność Event Food Processing Industry < Sulzer> slide 13

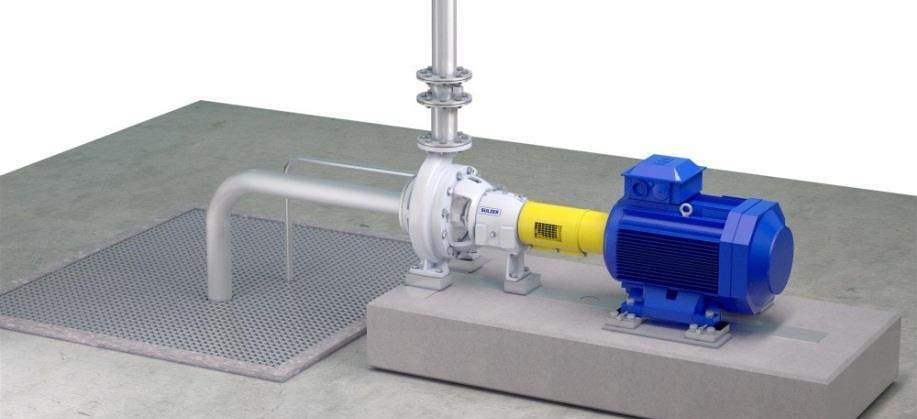

14 Pompy samozasysające i usuwające gaz Pompy AHLSTAR A, N i W z odgazowaniem dla stabilności i niezawodności Zastosowania Event Food Processing Industry < Sulzer> slide 14

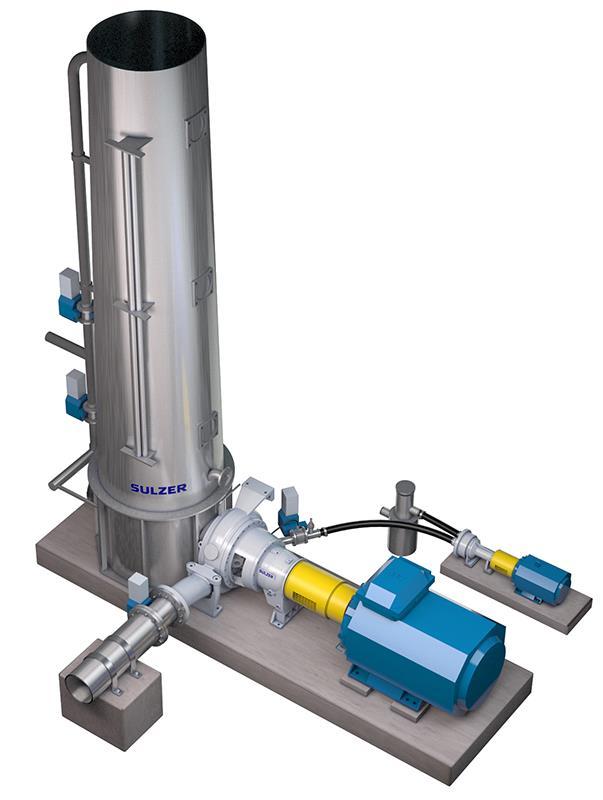

15 System pompowania wysłodków SCP Kluczowe zalety Opatentowana technologia zastępująca kosztowne w utrzymaniu pompy wyporowe i przenośniki taśmowe Wysoka sprawność, obniżenie mocy i kosztów instalacji Elastyczność prowadzenia transportu Sprawdzona długotrwała żywotność Zastosowanie Wydajność 1,200 m 3 /h Pompowanie wysłodków Wys. podnoszenia Stężenie 190 m 6 12% (suchej masy) Event Food Processing Industry < Sulzer> slide 15

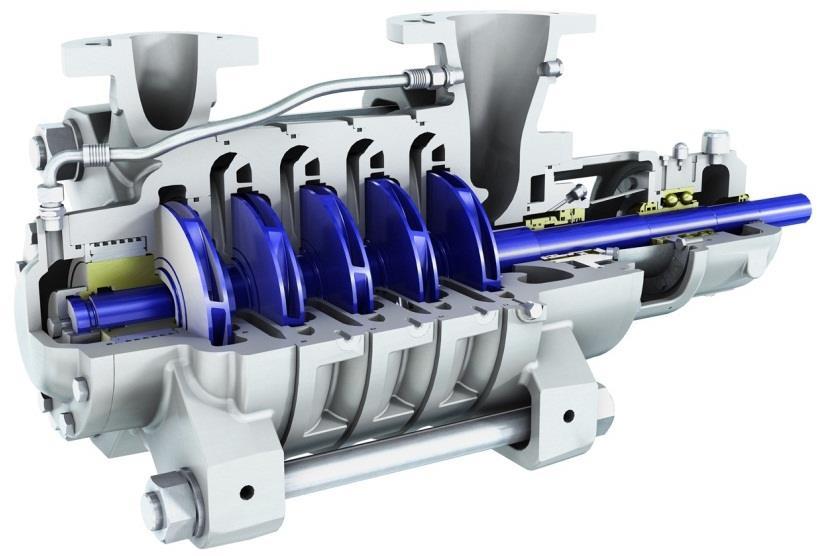

16 Pompy wielostopniowe MBN pompy wielostopniowe Kluczowe zalety Innowacyjny montaż wirników za pomocą wieloboku brak wpustów Uszczelnienie wału bezobsługowe uszczelnienie dynamiczne lub uszczelnienia mechaniczne i sznurowe Łatwe w utrzymaniu jedno łożysko wałeczkowe i jedno uszczelnienie Zastosowanie Wydajność doo 700 m 3 /h Pompy zasilające kotły, wysokociśnieniowe układy Wysokość do 900 m myjące podnoszenia Ciśnienie do 100 bar Temperatura do 180 C Event Food Processing Industry < Sulzer> slide 16

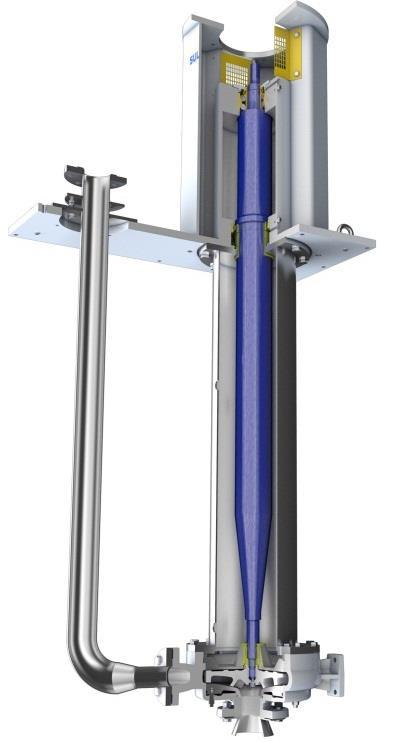

17 Pompy pionowe Pompy NK i WK niezapychające się pompy wspornikowe Kluczowe zalety Brak łożyska dolnego Unikalna, opatentowana konstrukcja minimalizująca koszty utrzymania Dla wszystkich ekstremalnych zastosowań pompowania ze studzienek, kanałów itp. Zastosowanie Wydajność do 430 m 3 /h Woda Wysokość podnoszenia Ciśnienie do 60 m do 10 bar Szlamy Media z dużymi lub erozyjnymi zanieczyszczeniami Temperatura do 95 C Event Food Processing Industry < Sulzer> slide 17

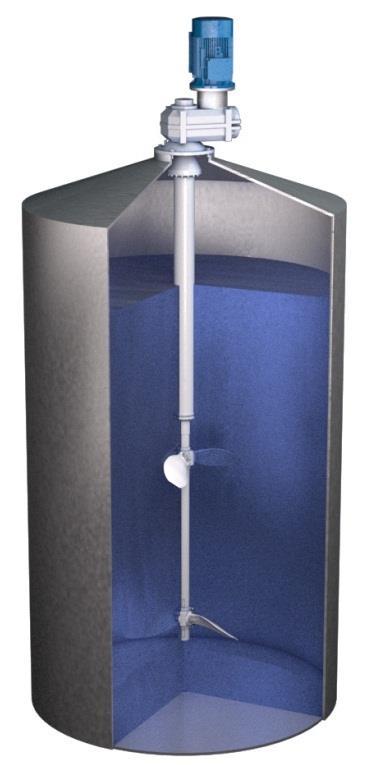

18 Mieszadła pionowe Mieszadła SALOMIX L Napęd z przekładnią pasową lub zębatą Kluczowe zalety Szeroka gama wirników dopasowana do wymagań procesu Elastyczność dzięki modułowej konstrukcji Dla zbiorników o pojemności 1 to 2,500 m³ Zastosowanie Wielkość wirników do 8,000 mm Wieże magazynowe Długość wału doo 30 m Reaktory Zbiorniki produkcyjne Moc do 450 kw Event Food Processing Industry < Sulzer> slide 18

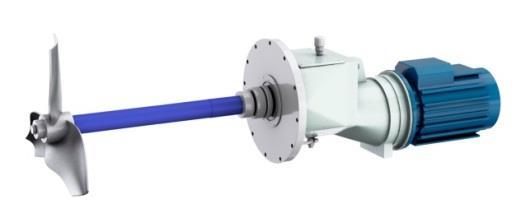

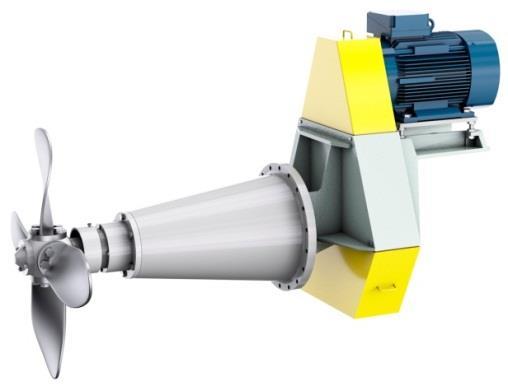

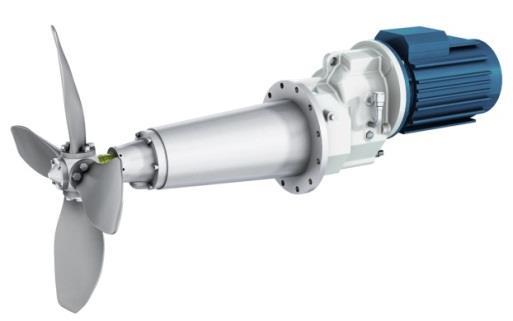

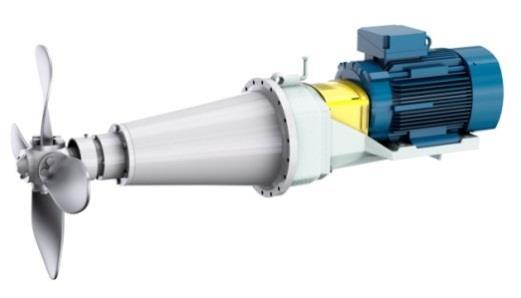

19 Mieszadła poziome Mieszdła SALOMIX z przekładnią pasową lub zębatą Kluczowe zalety Wysoka sprawność Odlewane łopaty z regulowanym kątem natarcia Stożkowy korpus podpierający wirnik i eliminujący wibracje Unikalne zastosowania SLF/STF, SLR/STR and SLF z przekładnią zębatą SLB/STB and SLH z przekładnią pasową Różnorodne rozwiązania uszczelnienia wału Średnice wirników Moc 800 1,650 mm kw Event Food Processing Industry < Sulzer> slide 19

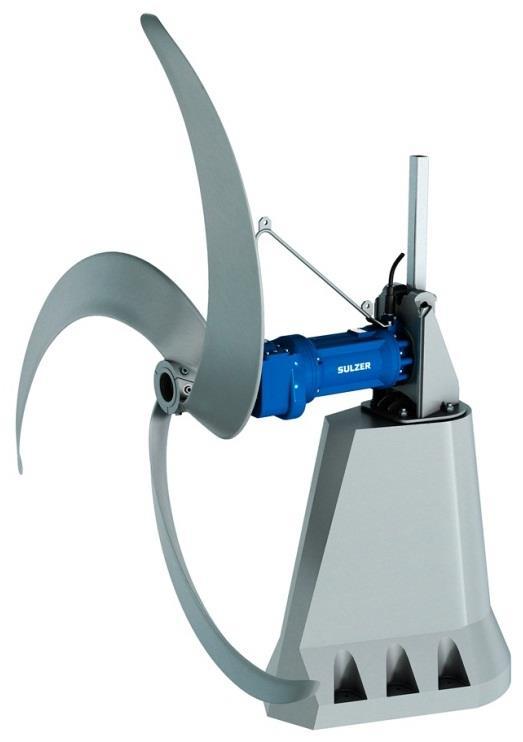

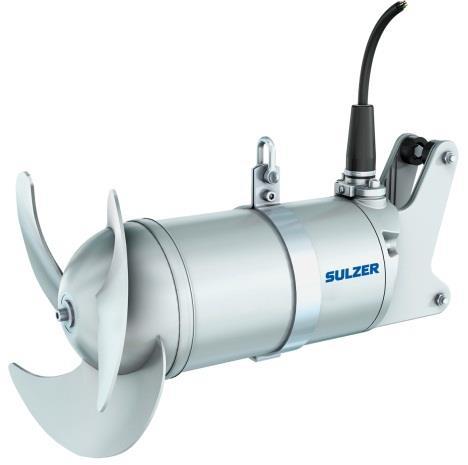

20 Oczyszczalnie ścieków Zatapialne mieszadła i boostery przepływu Event Food Processing Industry < Sulzer> slide 20

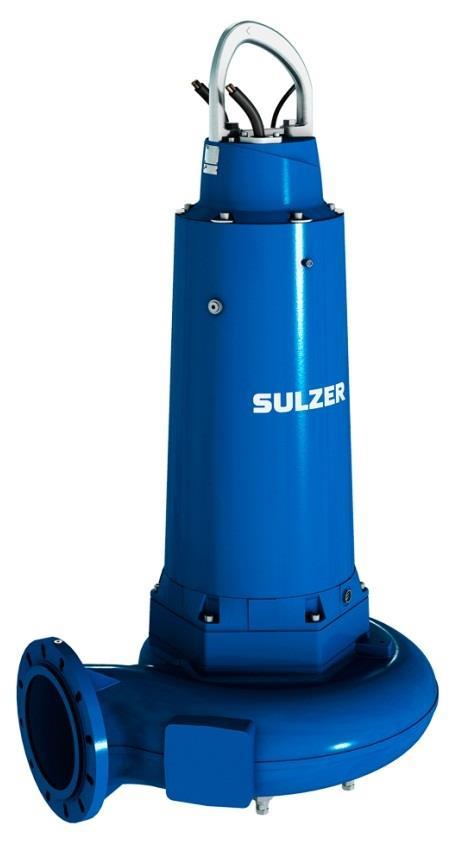

21 Oczyszczalnie ścieków Pompy ściekowe typu ABS XFP zatapialne suchego montażu Zastosowanie Przepływ 7,200 m 3 /h Ujęcia wody Wysokość podnoszenia 78 m Temperatura 40 C Oczyszczalnie ścieków Ścieki z dużymi zanieczyszczeniami Stacje pompowe Event Food Processing Industry < Sulzer> slide 21

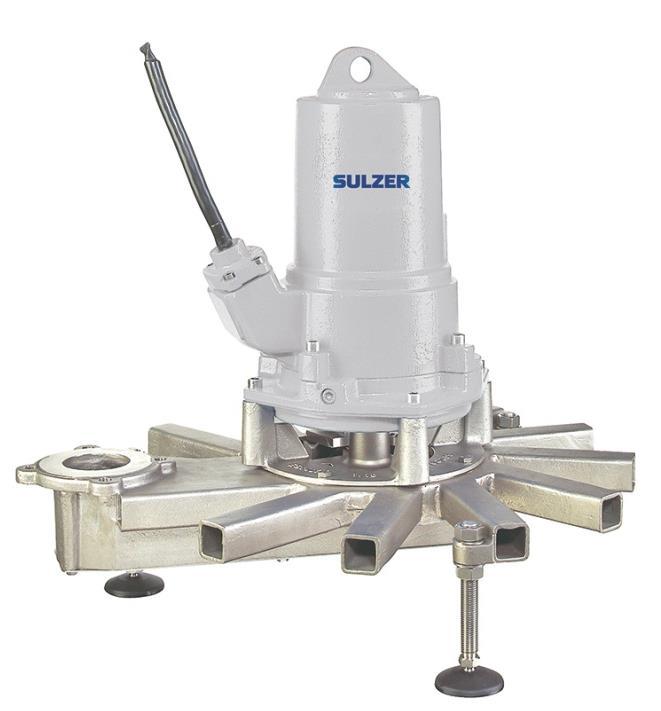

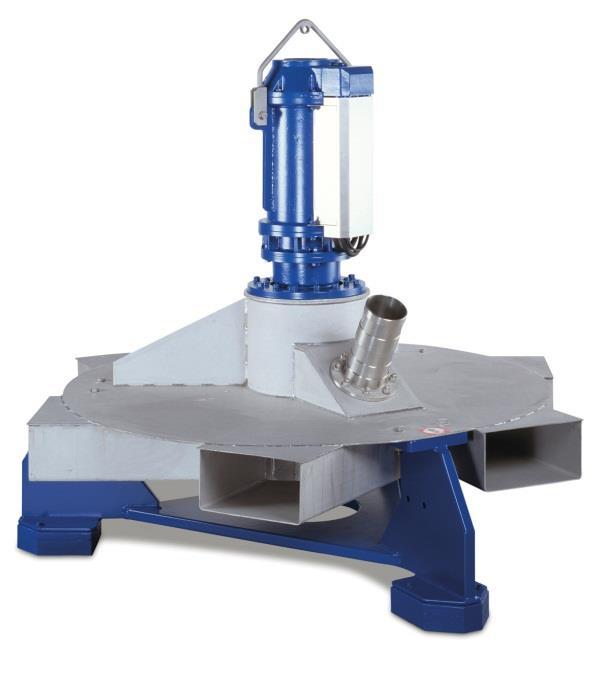

22 Oczyszczalnie ścieków Zatapialne miksery-napowietrzacze Event Food Processing Industry < Sulzer> slide 22

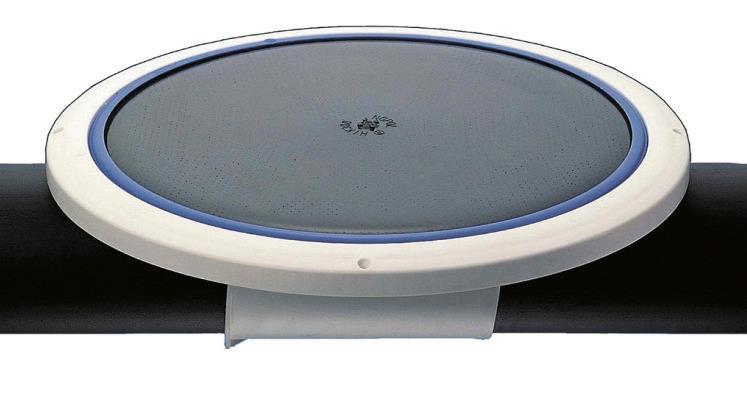

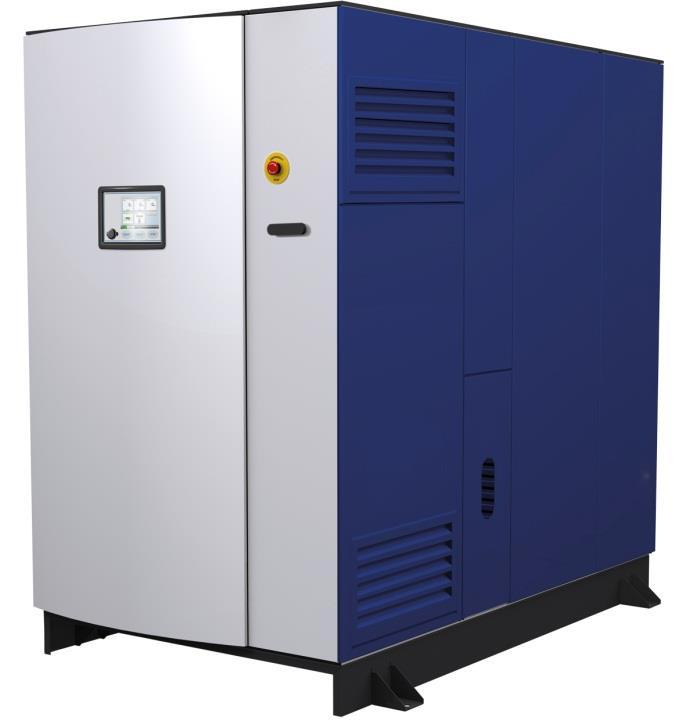

23 Oczyszczalnie ścieków System dyfuzorów dyskowych ABS Nopon Membrana z najwyższą sprawnością napowietrzania, zwłaszcza w połączeniu z turbokompresorem ABS HST Turbokompresor ABS HST Brak zużycia dzięki łożyskom magnetycznym Bez smarowania Niski poziom hałasu Regulacja wydajności za pomocą wbudowanej regulacji prędkości napędu Event Food Processing Industry < Sulzer> slide 23

24 Sulzer Pumps Najlepsze Urządzenia w Kompletnej Ofercie od Jednego Producenta Event Food Processing Industry < Sulzer> slide 24
