1 Dokumentacja Techniczno Ruchowa zbiornika oczyszczarki ciśnieniowej Ko wraz z filtrami kształtkami, wężami oraz lancami do piaskowania

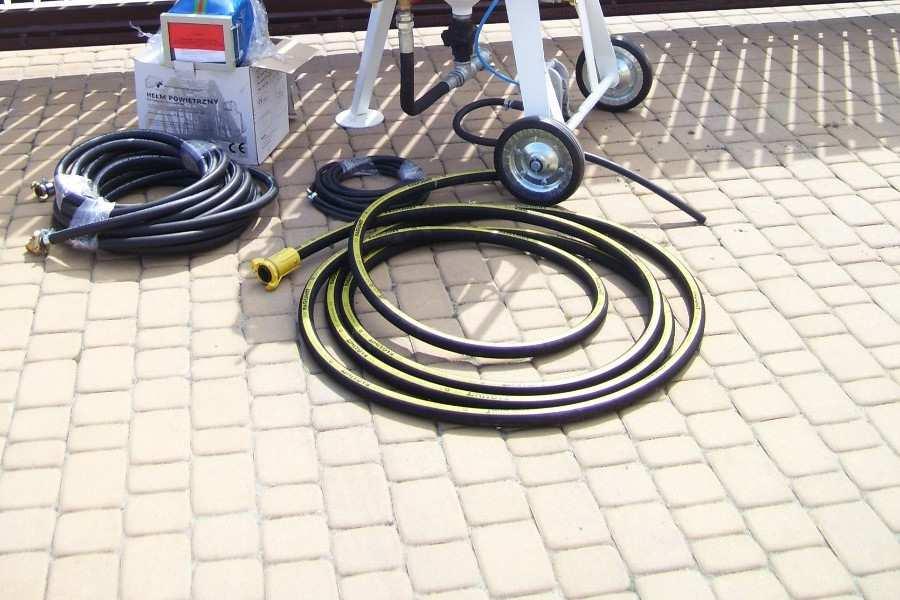

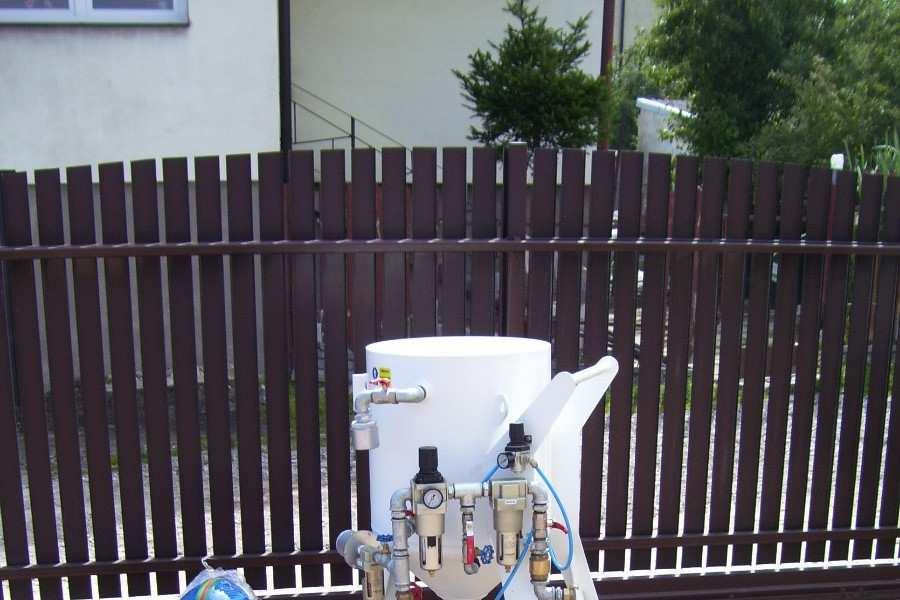

2 1) Elementy składowe zestawu. Charakterystyka pracy urządzenia W skład każdego urządzenia do,, piaskowania powinny wchodzić: - zbiornik ciśnieniowy piaskarki - zestaw filtrów odwadniaczy oraz oddechowy - wąż zasilający w powietrze ze sprężarki - układ zaworów zapewniających napełnienie oraz dekompresje układu - zawór dozujący ilość ścierniwa w strudze - szybkozłącza kłowe spinające urządzenie z wężami - wąż do przesyłu mieszanki powietrza ze ścierniwem - lanca do piaskowania wyposażoną w odpowiednią dobraną dyszę. - zestaw środków ochrony osobistej pracownika ( hełm, kombinezon, rękawice ) - zestaw filtrów odwadniaczy - reduktor ciśnienia - pompa pneumatyczna do wody - zestaw 2 lanc do piaskowania na sucho oraz w osłonie wodnej

3 Do prawidłowego działania urządzenia i wydajnej pracy niezbędne jest zaopatrzenie w odpowiednią ilość powietrza z odpowiednio dobranej sprężarki. Φ 4,8 mm Ciśnienie powietrza Zużycie powietrza Zużycie ścierniwa Φ 6,35 mm Ciśnienie powietrza Zużycie powietrza Zużycie ścierniwa Φ 8,0 mm Ciśnienie powietrza Zużycie powietrza Zużycie ścierniwa Φ 9,5 mm Ciśnienie powietrza Zużycie powietrza Zużycie ścierniwa Φ 11,0 mm Ciśnienie powietrza Zużycie powietrza Zużycie ścierniwa MPa 0,34 0,41 0,48 0,55 0,62 0,69 0,86 bar 3,40 4,08 4,76 5,44 6,12 6,80 8,51 m3/h 42,0 50,4 59,4 67,8 73,2 76,2 101,4 l/min kg/h kg/min 1,13 1,28 1,28 1,52 1,82 1,97 2,42 MPa 0,34 0,41 0,48 0,55 0,62 0,69 0,86 bar 3,40 4,08 4,76 5,44 6,12 6,80 8,51 m3/h 84,6 93,0 101,4 118,8 127,2 135,6 161,4 l/min kg/h kg/min 2,03 2,27 2,65 3,02 3,40 3,78 5,10 MPa 0,34 0,41 0,48 0,55 0,62 0,69 0,86 bar 3,40 4,08 4,76 5,44 6,12 6,80 8,51 m3/h 135,6 152,4 169,8 195,0 212,4 237,6 322,8 l/min kg/h kg/min 3,55 4,00 4,53 5,10 5,67 6,23 7,57 MPa 0,34 0,41 0,48 0,55 0,62 0,69 0,86 bar 3,40 4,08 4,76 5,44 6,12 6,80 8,51 m3/h 186,6 212,4 246,0 271,8 297,0 339,6 466,8 l/min kg/h kg/min 5,17 5,78 6,80 7,47 8,12 8,97 10,58 MPa 0,34 0,41 0,48 0,55 0,62 0,69 0,86 bar 3,40 4,08 4,76 5,44 6,12 6,80 8,51 m3/h 254,4 288,6 339,6 364,8 407,4 433,2 535,2 l/min kg/h kg/min 6,80 7,57 9,07 9,83 10,58 11,72 13,60 UWAGA!!! Zgodnie z załączoną dokumentacją zbiornika ciśnieniowego układ zbiornika węży oraz pozostałej armatury przeznaczony jest do pracy z maksymalnym dopuszczalnym ciśnieniem 10 bar. Przed przystąpieniem do pracy należy upewnić się odnośnie właściwych parametrów pracy oraz czy układ zasilania w powietrze posiada zawór bezpieczeństwa.

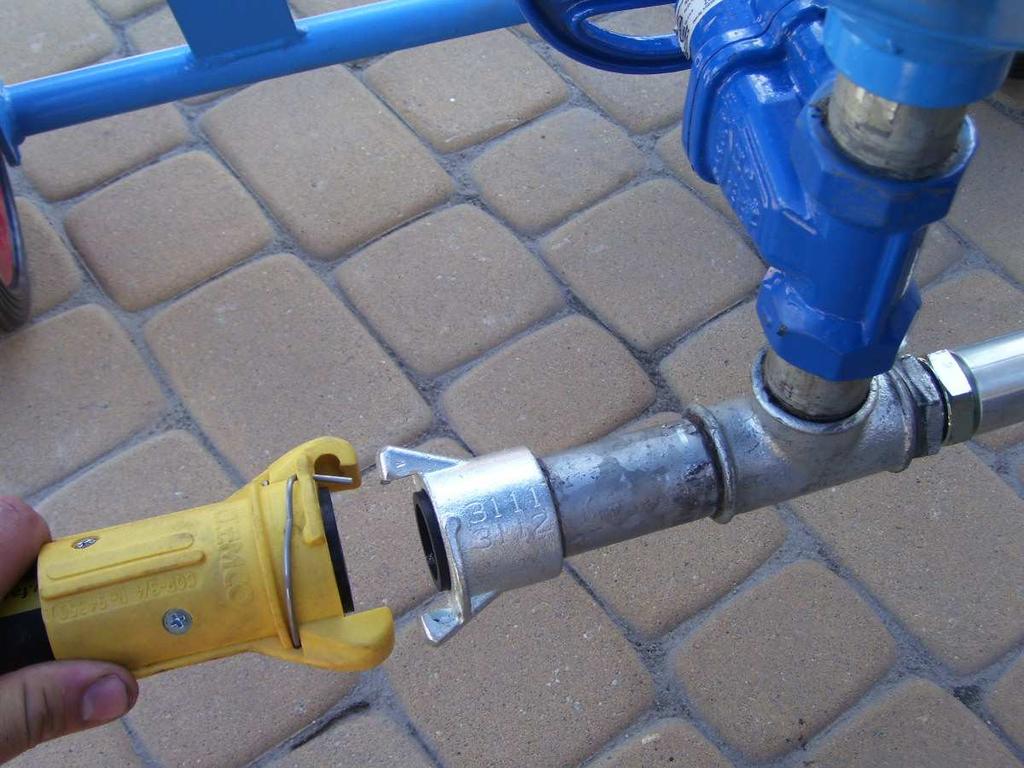

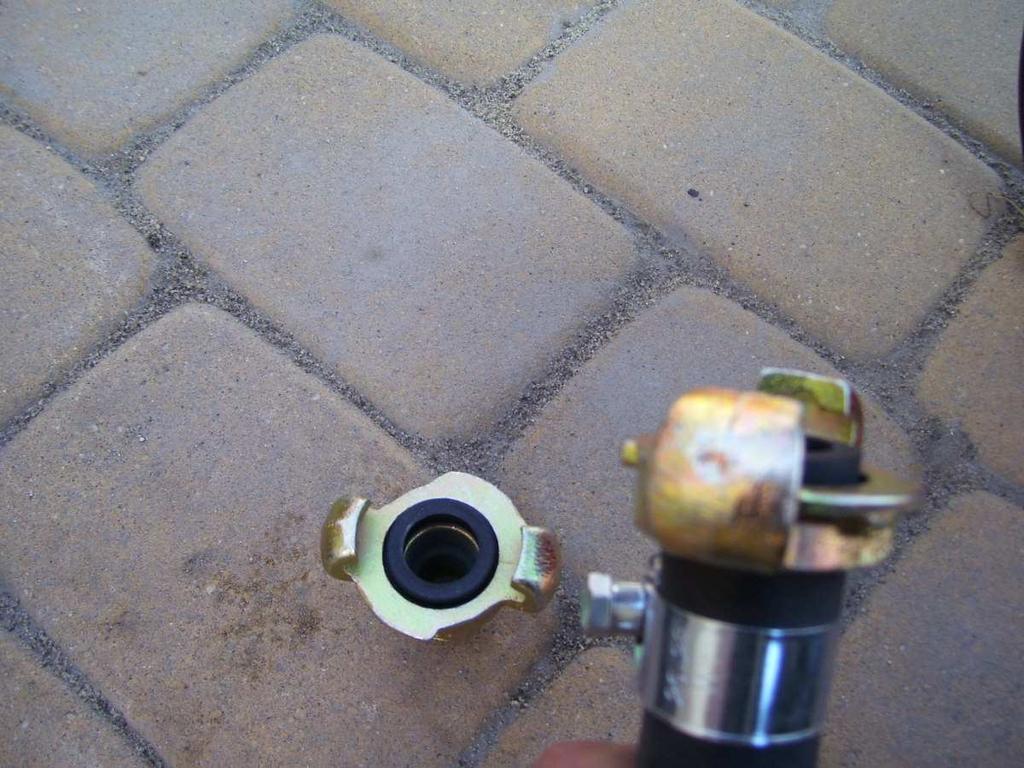

4 2) Instalacja urządzenia i przygotowanie do pracy. W celu instalacji urządzenia należy: - podłączyć piaskarkę do źródła zasilania ( sprężarki ) za pomocą węża zasilającego i szybkozłącz kłowych - podłączyć drugi koniec węża ze sprężonym powietrzem do piaskarki

5 - zainstalować wąż do piaskowania w maszynie - zainstalować przewód powietrza oddechowego w maszynie. Drugo koniec podłączyć do hełmu. Następnie wyregulować wydatek powietrza do hełmu

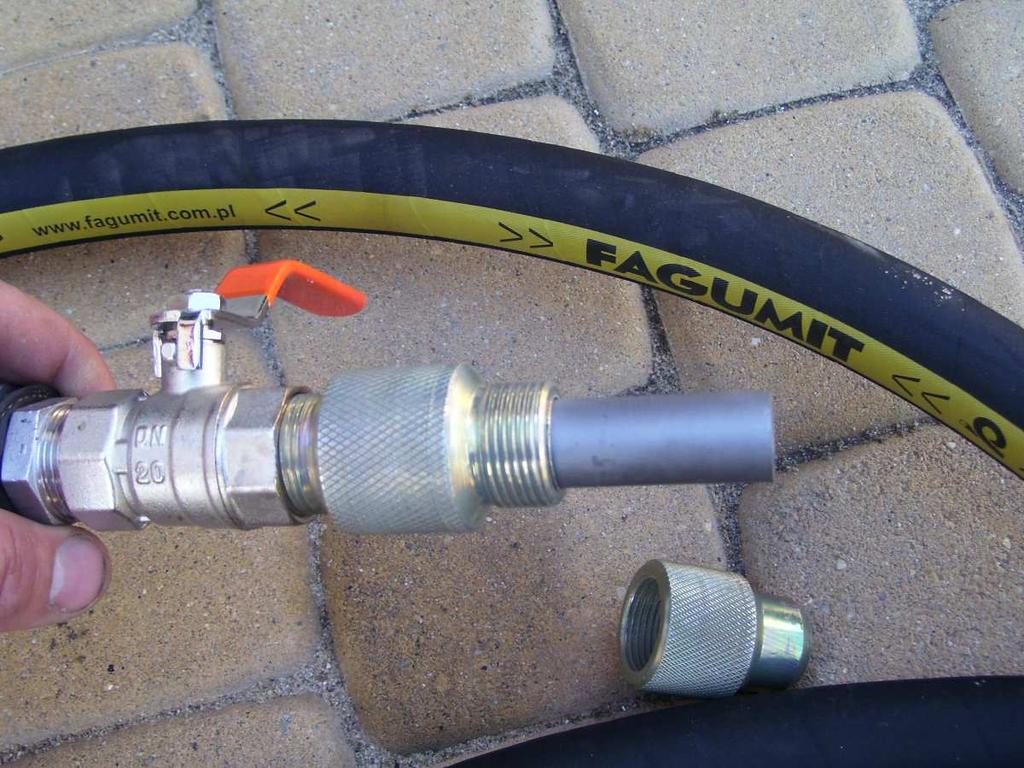

6 - zainstalować dysze zawór i oprawkę na wężu do piaskowania - w przypadku dyszy do piaskowania na mokro zainstalować oprawe z głowicą zraszającą - zasypać zbiornik ścierniwem

7 3) Kompresowanie układu- praca. W celu napełnienia układu ciśnieniem powietrza należy: - upewnić się czy zawór kulowy na lancy do piaskowania jest zamknięty - upewnić się czy zawór zasilania piaskarki w powietrze jest zamknięty oraz Zawór dekompresji zbiornika także musi być zamknięty

8 - otworzyć zawór zasilania w powietrze piaskarki. Wszystkie zawory poza dekompresyjnym oraz tym na lancy musza być otwarte. Następuje napełnienie układu powietrzem. - otwarcie zaworu dozującego ścierniwo ( około 2 obrotów ) Piaskarka powinna zużywać maksymalnie 300 kilogramów ścierniwa na godzinę. Zaworu nie potrzeba zamykać po skończonej pracy. - po otwarciu zaworu znajdującego się na końcu węża do piaskowania przy lancy można pracować do czasu wyczerpania ścierniwa w zbiorniku.

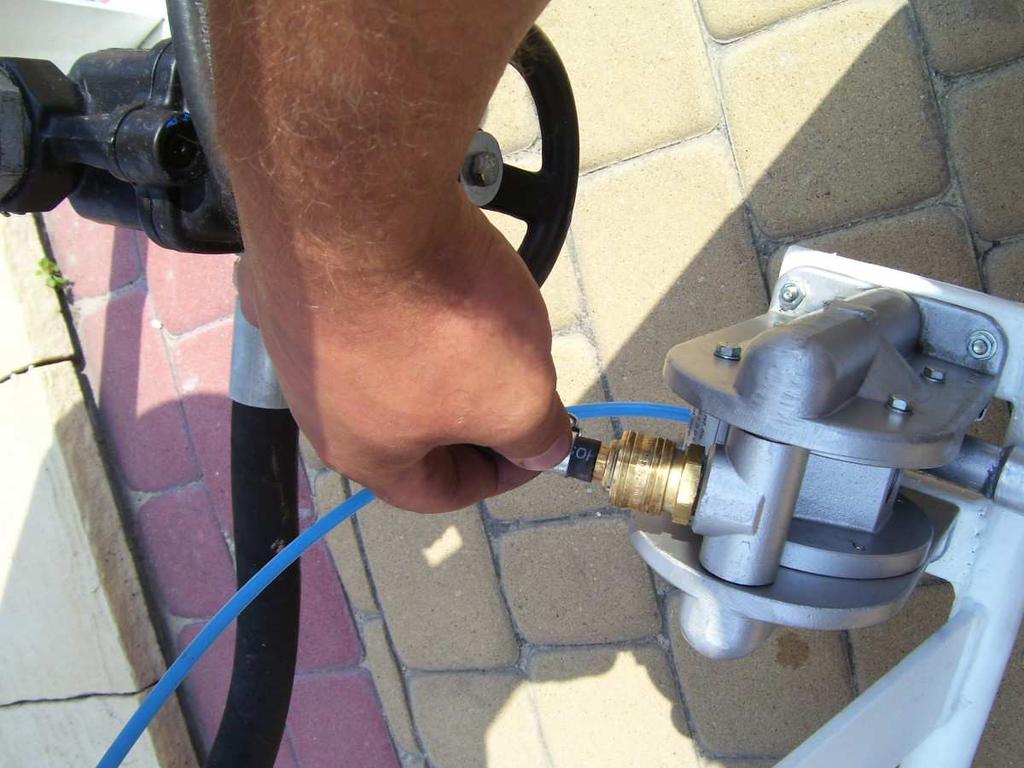

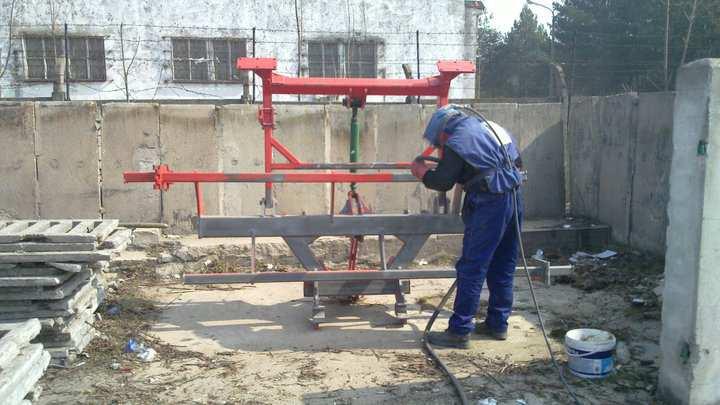

9 UWAGA!!! Przed przystąpieniem do pracy należy bezwzględnie założyć hełm ochronny oraz wyregulować wydatek powietrza oddechowego. Piaskowanie bez środków ochrony osobistej ( hełm, rękawice ) grozi kalectwem 3a) Praca w osłonie wodnej. -Zainstalować węże jak w podpunkcie nr 2 niniejszej instrukcji. - Zainstalować końcówkę do piaskowania na mokro na wężu do piaskowani - Podpiąc do głowicy przewód doprowadzający wode. Drugą końcówkę węża wodnego podpiąć w szybkozłączkę pompy

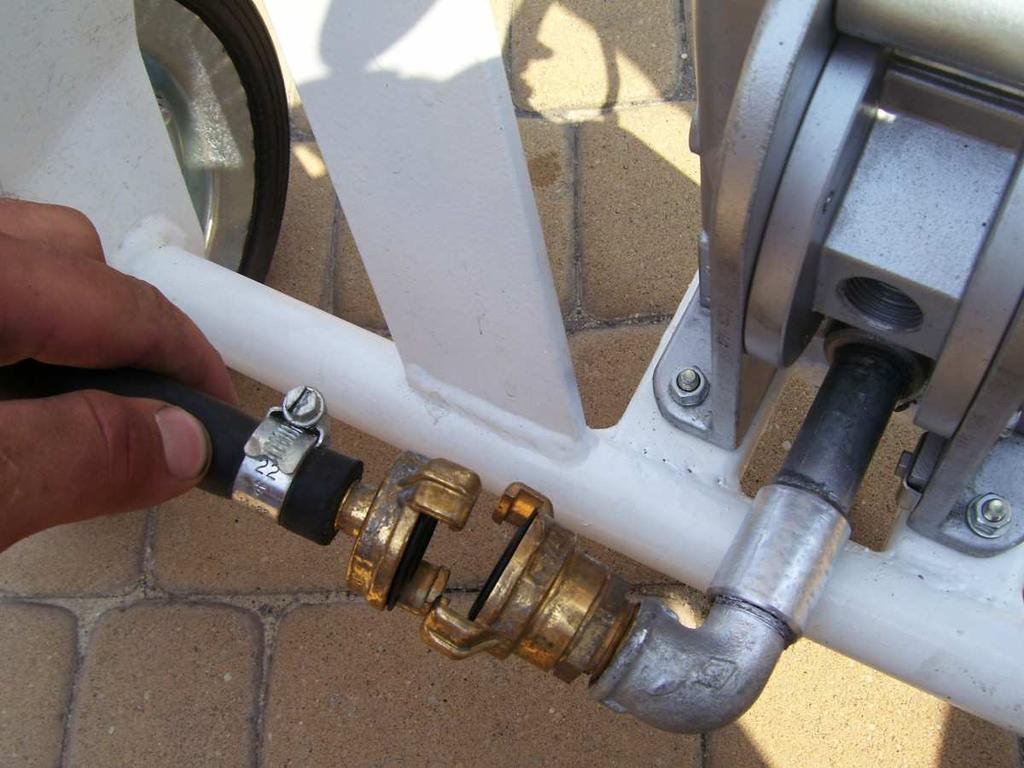

10 W początkowych wersjach szybkozłącza wodna ( podpięcie przewodu wodnego ) znajdowała się bezpośrednio na pompie. W późniejszych wersjach znajduje się ona na poszyciu zbiornika od strony otworu rewizyjnego - podpiąć wąż doprowadzający wode do pompy - zasypać zbiornik ścierniwem - odkręcić zawór dozujący ścierniwo o zadaną wartość ( o ile wcześniej nie został on odkręcony ustawiony ) Zalecana nastawa to około 1,5 do 2 obrótów od pozycji zamkniętej

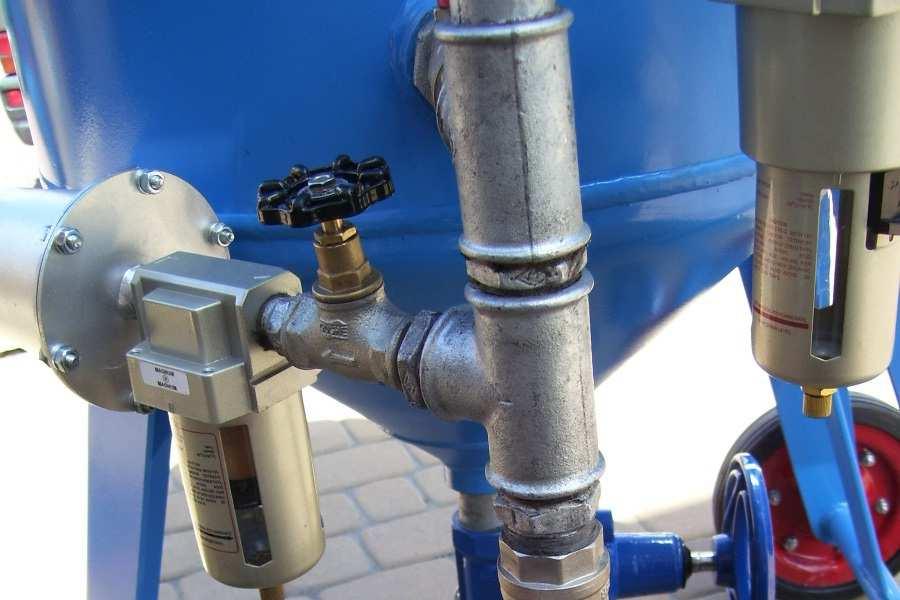

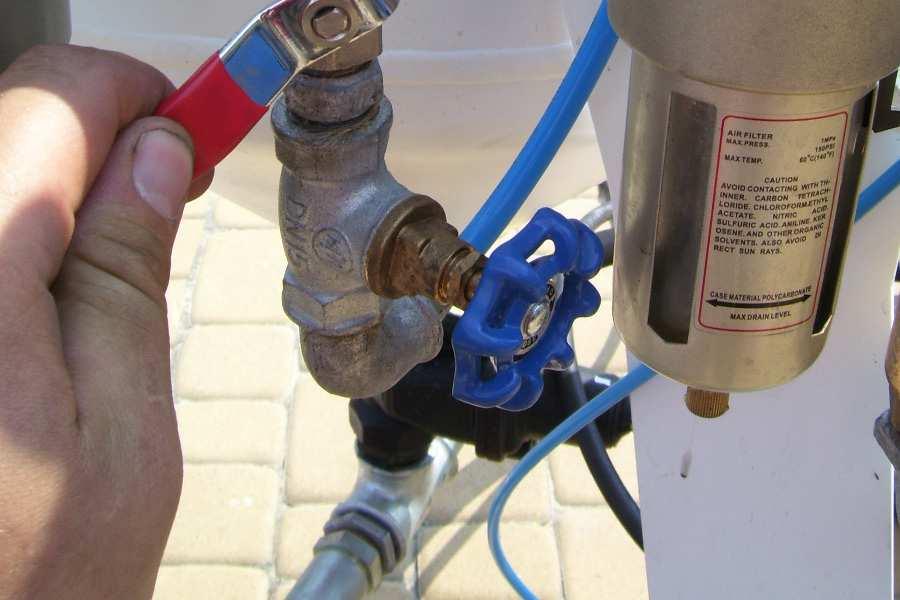

11 - skompresować zbiornik W celu skompresowania zbiornika należy : * zawór zasilania zbiornika otwarty *zawór dekompresji zbiornika zamknięty *zawór powietrza porywającego otwarty *zawor kulowy na lancy zamknięty *zawór motylowy przedmuchu zwrotnego otwarty

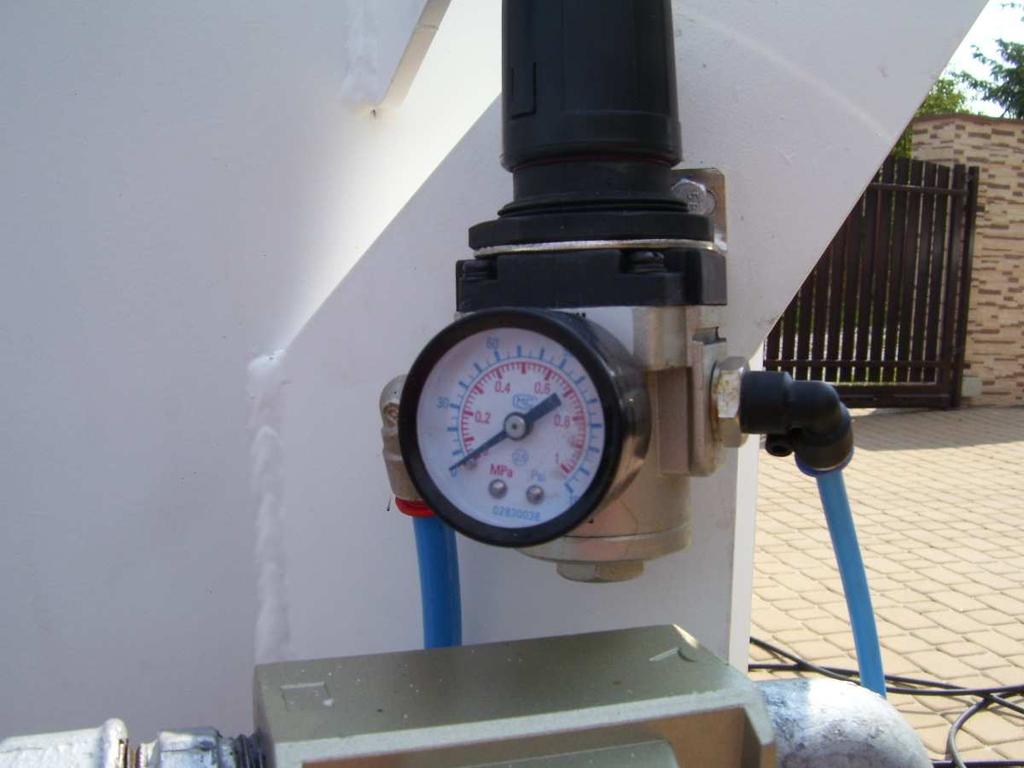

12 - uruchomić pompe wody zraszającej otwierając zawor ( opcji piaskowania na mokro ) Regulacja wydatku pompowania wody regulowana jest reduktorem ciśnienia ( zalecana nastawa to około 4-6 bar ) oraz zaworem na lancy do piaskowania na mokro W chwili właczenia opcji piaskowanie na mokro pompa sama pobierze dobie wode np. z naczynia dobijając cisnienie do zadanej na regulatorze wartości. UWAGA. Początkowo do chwili usunięcia pęcherzyków powietrza z węży woda może leciec nierównomiernie.

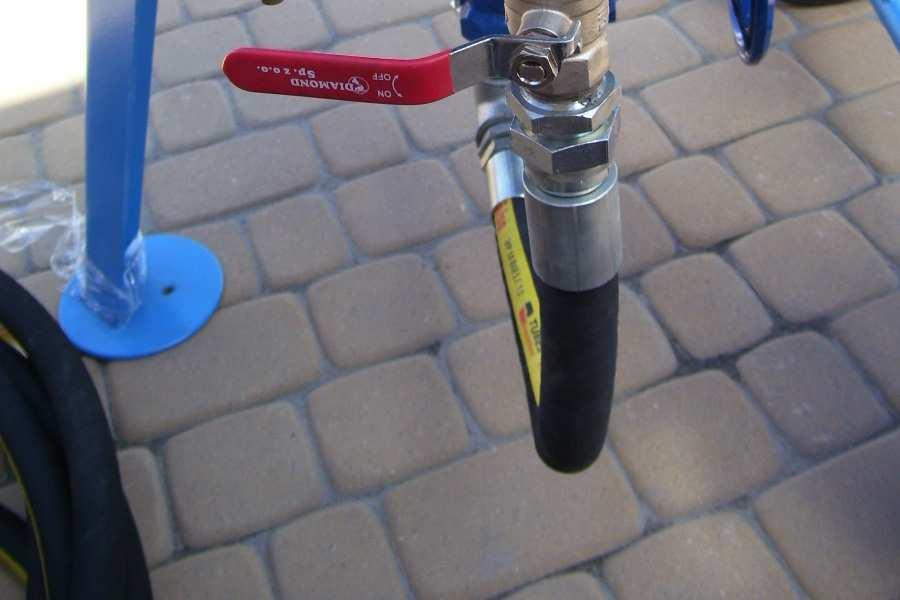

13 - otorzyc zawor wodny na lancy. - otworzyc zawor kulowy na lancy i rozpocząć prace 4) Chwilowa przerwa w pracy. W każdej chwili można odciąć wypływ strugi ścierniwa z powietrzem z urządzenia poprzez zmknięcie zaworu kulowego przy lancy

14 5) Wyłączenie urządzenia, przerwa w pracy. W celu zakończenia pracy należy zamknąć zawór kulowy lancy do piaskowania. Następnie należy zamknąć zawór zasilający piaskarkę w powietrze. Następnie należy zdekompresować zbiornik otwierając zawór dekompresyjny Następuje dekompresją zbiornika o automatyczne otwarcie się zaworu zasypowego ścierniwa 6) Napełnianie zbiornika ścierniwem. W celu napełnienia zbiornika ścierniwem należy wykonać powyższe czynności jak w punkcie 5. Następuje automatyczne otwarcie zaworu grzybkowego zasypowego. Następnie zasypać zbiornik ścierniwem i ponownie skompresować układ przełanczając zawory w sekwencji jak w punkcie 3 praca

15 7) Przedmuchiwanie zwrotne układu wysypu ścierniwa W przypadku zasklepienia zsypu ścierniwa w leju bądź na zaworze dozującym możemy przedmuchać zwrotnie ten układ. Należy zdekompresować zbiornik jak w punkcie powyżej. Następnie zamknąć zawór motylowy przedmuchu zwrotnego. Należy zamknąć zawór napełniania oraz zawór na końcu lancy. Otworzyć na chwile zawór zasilający. Dodatkowo przed dokonaniem powyższej czynności zaleca się otwarcie maksymalne zaworu dozującego ścierniwo. ( należy pamiętać o powrocie do początkowej jego nastawy ) Następnie należy otworzyć zawór przedmuchu zwrotnego skompresować zbiornik i zacząc prace. 8) Opróżnianie zbiornika ze ścierniwa. W celu opróżnienia zbiornika należy zamknąć zawór dekompresji oraz zawór powietrza zabierającego i następnie otworzyć zawór kulowy na lancy. Ścierniwo zostanie wypchnięte całym przekrojem węża.

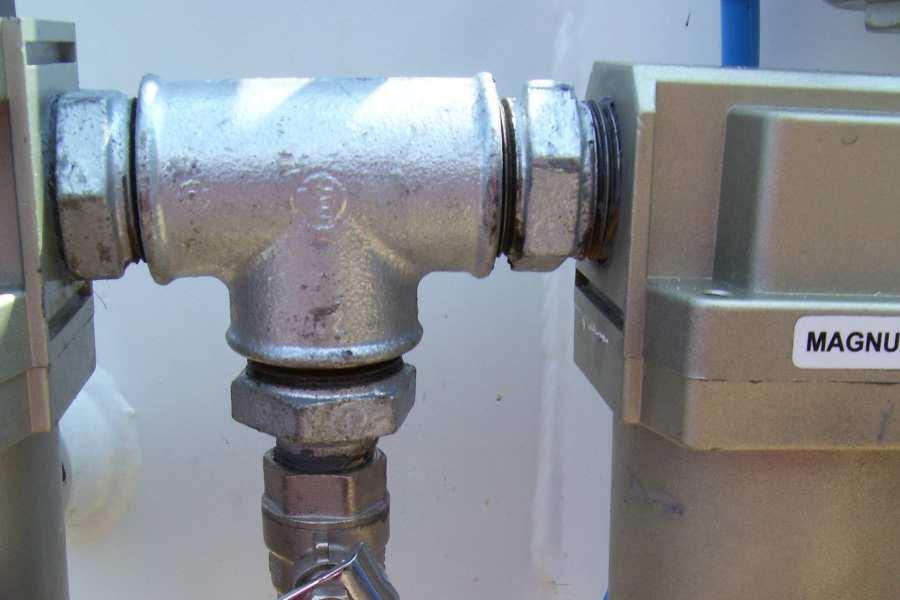

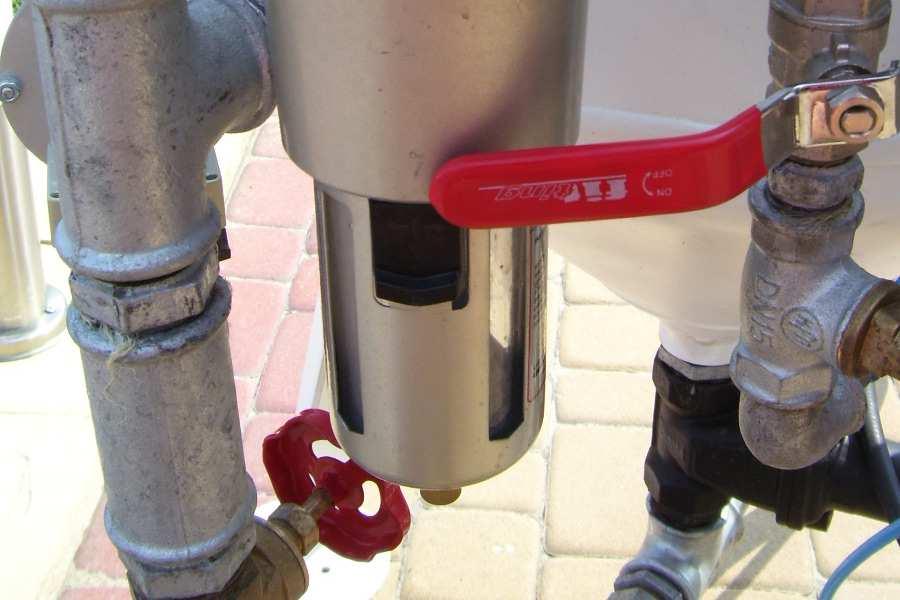

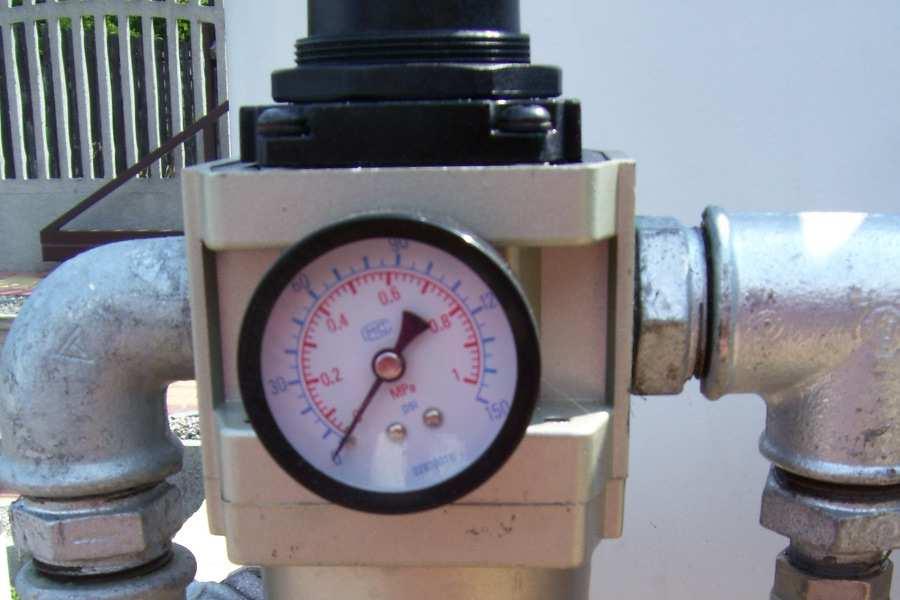

16 9 ) Obsługa filtrów odwadniaczy. W celu prawidłowego działania należy okresowo dokonywać spustu kondensatu z filtrów odwadniaczy wciskając zaworek upustowy. Okresowo zalecy się zdemontowanie dolnej części filtra. Wymontowanie i wyczyszczenia wkładu filtracyjnego 9) Obsługa filtra powietrza oddechowego. Filtr powietrza oddechowego wyposażony jest we wkład węglowy pochłaniacz. W zależności od intensywności prac należy go wymieniać średnio raz na poł roku. W celu wymiany wkłady należy wymontować filtr z filtra odwadniacza. Następnie rozkręcić obudowę i wymienić wkład. Do regulacji ilości powietrza do hełmu służy Zawór regulacyjny znajdujący się na początku układu.

17 10 ) Mogące wystąpić problemy a) nagły brak wypływu strugi z lancy do piaskowania. Prawdopodobnie zatkana dysza. Należy zdekompresować zbiornik. Rozkręcić oprawkę i przetkać dyszę b) leci samo powietrze bez piasku. - Sprawdzić czy w zbiorniku piaskarki jest ścierniwo. Najlepiej po ciężarze złapać za uchwyt i odchylić do siebie. - Jeżeli w zbiorniku jest ścierniwo należy gwałtownie otworzyć i zamknąć zawór kulowy na lancy. - Jeżeli powyższa czynność nie pomoże należy potrząsnąć zbiornikiem - Przedmuchać zwrotnie układ zgodnie z punktem Nr 7 powyższej instrukcji - Otworzyć bardziej zawór dozowania ścierniwa. c) spadek wydajności piaskowania odczuwalny spadek energii odrzutu na lancy - zużyta dysza do piaskowania - zużyta oprawka do piaskowania

18 - zbyt mała ilość ścierniwa w strudze - niedostateczne parametry powietrza zasilającego piaskarke ( np. awaria sprężarki, nieszczelność węża ) 10) Zasady bezpiecznej pracy Producent zbiornika i poszczególnych podzespołów nie odpowiada za nieprawidłowe korzystanie z zespołu urządzeń. Należy bezwzględnie przestrzegać zasad BHP przy tego typu pracach. Używać atestowanego hełmu ochronnego oraz kombinezonu oraz rękawic. Pamiętać należy ze mamy do czynienia z urządzeniem pracującym pod ciśnieniem. Wszystkie węże powinny pracować w możliwie prostoliniowych odcinkach bez załamań. Należy zwracać uwagę na przedmioty i osoby przebywające w otoczeniu piaskarza. Osoby pomocnicze w pracach powinny posiadać także sprzęt ochronny typu okulary rękawice i słuchawki. Wszystkie węże należy rozpinać po uprzednim upewnieniu się że nie są one pod ciśnieniem Należy bezwzględnie zapoznać się z warunkami pracy zbiornika zamieszczonymi przez producenta w paszporcie zbiornika ciśnieniowego.
